MODE D'EMPLOI 210DA DYMO

Raccordement de l’adaptateur secteur en option Insertion de la cassette d’étiquettes

Première utilisation de l’étiqueteuse

Modification de la largeur de la police Ajout de styles de police Ajout de styles de bordure et de soulignement Création d’étiquettes à 2 lignes Alignement du texte Utilisation du texte en miroir

12 Création d’étiquettes de longueur fixe

Rendez-vous sur www.dymo.com pour savoir comment vous procurer des

étiquettes et accessoires pour votre étiqueteuse.

Enregistrement du produit

Rendez-vous sur www.dymo.com/register pour enregistrer votre étiqueteuse en ligne. Pour la procédure d’enregistrement, vous aurez besoin du numéro de série, qui est inscrit à l’intérieur du couvercle arrière de l’étiqueteuse.

Suivez les instructions données dans cette section pour imprimer votre première étiquette.

Raccordement à l’alimentation

L’étiqueteuse est alimentée par des piles standard ou un adaptateur secteur. Pour économiser l’électricité, l’étiqueteuse s’éteint automatiquement au bout de 2 minutes d’inactivité. Insertion des piles L’étiqueteuse utilise 6 piles alcalines AA de grande capacité. Pour insérer les piles 1 Retirez le couvercle du compartiment de la batterie

de l’étiqueteuse en le faisant glisser. Voir la Figure 2.

2 Insérez les piles en respectant les marques de

polarité (+ et –).

3 Remettez le couvercle en place. Enlevez les piles si l’étiqueteuse ne doit pas être utilisée pendant une période prolongée.

Mesures de sécurité

 Ne mélangez pas des piles neuves et usagées.  Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou rechargeables (ni-cad, ni-mh, etc.).  Enlevez les piles si l’étiqueteuse ne doit pas être utilisée pendant une période prolongée.

CA) de Dee Van Enterprise Co., Ltd.

Pour brancher l’adaptateur secteur 1 Branchez l’adaptateur secteur au connecteur d’alimentation situé en haut à

gauche de l’étiqueteuse.

2 Branchez l’autre extrémité de l’adaptateur secteur sur une prise secteur.

Assurez-vous que l’étiqueteuse est hors tension avant de débrancher l’adaptateur secteur de la source d’alimentation principale. Sinon, vos réglages de mémoire les plus récents seront perdus.

Insertion de la cassette d’étiquettes

Votre étiqueteuse est livrée avec une cassette d’étiquettes. Consultez le site www.dymo.com pour de plus amples informations sur l’achat de cartouches d’étiquettes supplémentaires. La lame est extrêmement affûtée. Lorsque vous remplacez la cassette d’étiquettes, gardez les doigts et les autres parties du corps à distance de la lame et n’appuyez pas sur le bouton de coupe. Pour insérer la cassette d’étiquettes

1 Soulevez le couvercle de la cassette d’étiquettes

2 Insérez la cassette en orientant l’étiquette vers le haut et en la positionnant entre les guides. Voir la Figure 3. 3 Appuyez fermement jusqu’à ce que la cassette s’enclenche. Voir la Figure 4. 4 Refermez le couvercle de la cassette. À chaque changement de cassette d’étiquettes, vous êtes invité à entrer la largeur d’étiquette.

pour mettre sous tension.

. Par défaut, la langue est définie sur l’anglais. 3 Sélectionnez les pouces ou les millimètres, puis appuyez sur . 4 Sélectionnez la largeur de la cassette d’étiquettes qui se trouve actuellement dans l’étiqueteuse et appuyez sur . Vous êtes prêt à imprimer votre première étiquette. 2 Sélectionnez la langue et appuyez sur

Pour imprimer une étiquette

1 Entrez un texte pour créer une étiquette simple. 2 Appuyez sur

3 Sélectionnez le nombre de copies. 4 Appuyez sur pour imprimer. 5 Appuyez sur le bouton de découpe pour couper l’étiquette. Félicitations ! Vous avez imprimé votre première étiquette. Poursuivez votre lecture pour en apprendre davantage sur les différentes options de création d’étiquettes.

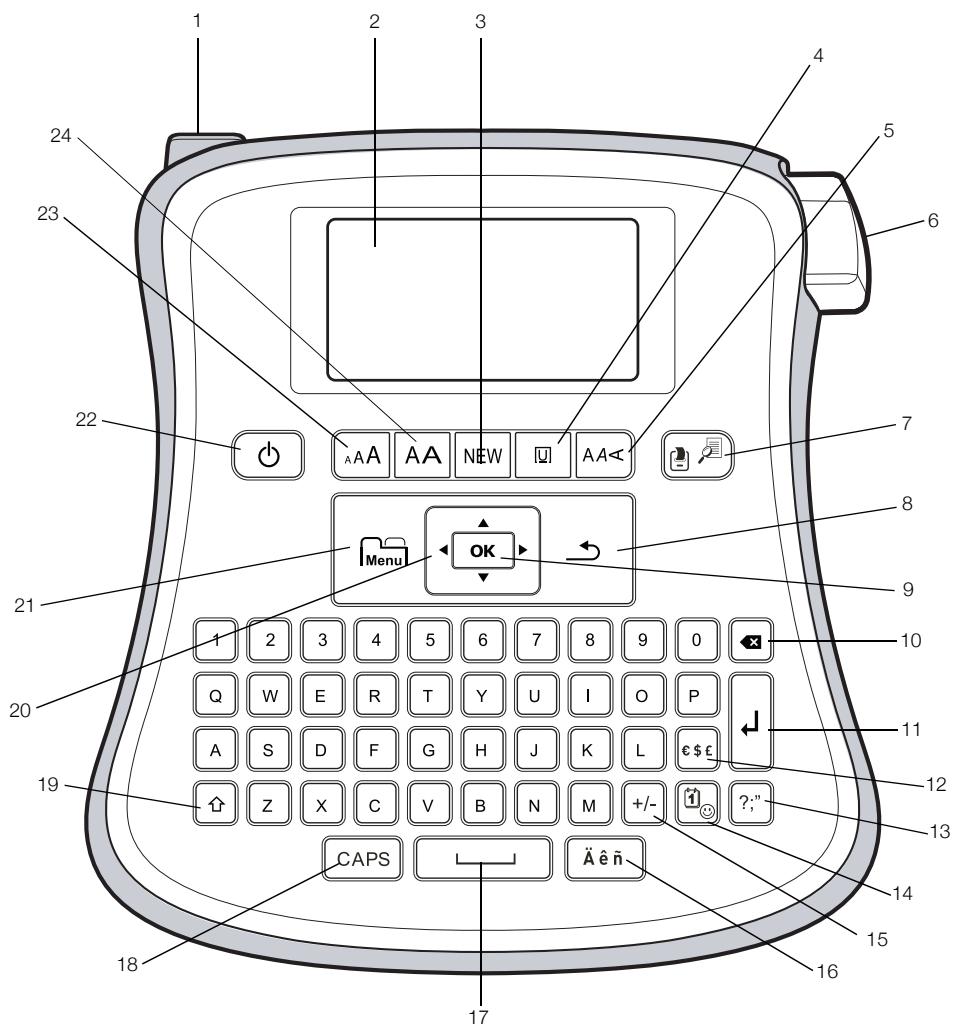

Familiarisez-vous avec l’emplacement des indicateurs et touches de fonction de votre étiqueteuse. Reportez-vous à la Figure 1. Les sections suivantes décrivent chaque fonction en détail.

Les touches de navigation gauche et droite permettent de vérifier et de modifier votre étiquette. Faites défiler les sélections du menu à l’aide des 4 touches de navigation et utilisez la touche pour faire une sélection.

VERR. MAJ La touche VERR. MAJ permet de basculer entre la saisie en majuscules et en minuscules. Par défaut, le saisie se fait en minuscules.

Appuyez sur la touche et maintenez-la enfoncée, puis appuyez sur un caractère pour entrer une majuscule ou, en mode majuscule ou VERR. MAJ, une minuscule.

NOUVEAU La touche une étiquette.

efface le texte et le formatage actuels de l’affichage, pour créer

La touche supprime le caractère à gauche du curseur. Maintenez la touche pour supprimer plusieurs caractères.

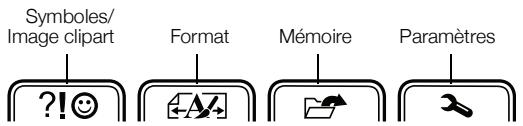

 Utilisez le menu Paramètres pour modifier les paramètres Langue, Largeur d’étiquette et Unités de mesure.

La touche permet de quitter un menu sans faire de sélection ou annule une action, par exemple l’impression.

+ pour afficher un aperçu de l’étiquette.

Formatage de votre étiquette

Vous pouvez sélectionner plusieurs options de format pour améliorer l’apparence de vos étiquettes.

Modification de la taille de la police

5 tailles de police sont disponibles pour vos étiquettes. La taille de la police choisie s’applique à tous les caractères d’une étiquette. Les tailles de police que vous pouvez utiliser dépendent de la largeur de l’étiquette sélectionnée et de l’ajout ou non d’un cadre ou d’un soulignement. Pour modifier la taille de la police  Appuyez sur

2 largeurs de police sont disponibles : normale et large.

Pour modifier la largeur de la police  Appuyez sur

pour passer la largeur de la police de normale à large.

Ajout de styles de police

Vous avez le choix parmi 6 styles de police différents : Normal

 Appuyez sur jusqu’à ce que le style de police souhaité s’affiche.

Ajout de styles de bordure et de soulignement

Vous pouvez mettre votre texte en surbrillance en choisissant un style de bordure ou de soulignement. Souligné

Il est possible de souligner une étiquette ou de la placer dans un cadre, mais pas les deux. Si vous ajoutez un soulignement sur une étiquette comportant 2 lignes, chaque ligne est soulignée. Si vous ajoutez un cadre sur une étiquette comportant 2 lignes, le cadre entoure ces deux lignes.

1 Entrez le texte de la première ligne et appuyez sur

2 Entrez le texte de la deuxième ligne.

Vous pouvez justifier le texte à imprimer à gauche ou à droite sur l’étiquette. Par défaut, l’alignement est centré. Pour modifier l’alignement 1 Appuyez sur

jusqu’à ce que le menu s’affiche.

2 Utilisez les touches de navigation pour sélectionner Alignement et appuyez sur . 3 Sélectionnez l’alignement à droite, à gauche ou centré, et appuyez sur .

Utilisation du texte en miroir

Le format miroir permet d’imprimer le texte pour qu’il se lise de droite à gauche comme dans un miroir. Pour activer le texte en miroir 1 Appuyez sur

jusqu’à ce que le menu s’affiche.

2 Sélectionnez Miroir et appuyez sur . 3 Sélectionnez l’une des deux options et appuyez sur .

Ajout de symboles et de signes de ponctuation

La liste complète des symboles disponibles figure à la page 18. Les touches de raccourci permettent d’accéder rapidement au type de symbole que vous recherchez. Appuyez sur le raccourci clavier Symboles pour accéder rapidement à la première ligne du tableau des symboles, qui commence par les signes de ponctuation. Appuez sur le raccourci clavier Devises pour accéder rapidement aux symboles de devise. Appuyez sur la touche de raccourci mathématique pour accéder rapidement aux symboles mathématiques.

Pour insérer des symboles

1 Appuyez sur la touche de raccourci correspondant au type de symbole que

vous souhaitez ajouter.

Vous pouvez également appuyer sur et sélectionner Symboles pour afficher tous les symboles disponibles. 2 Utilisez les touches de navigation pour sélectionner l’image souhaitée. Appuyez sur ou sur  pour vous déplacer sur une ligne ; appuyez sur  ou sur  pour vous déplacer de ligne en ligne. 3 Appuyez sur pour ajouter l’image sur votre étiquette.

Ajout d’une image clipart

L’étiqueteuse inclut les images clipart montrées à la page 17. Pour insérer une image clipart 1 Appuyez sur

2 Utilisez les touches de navigation pour sélectionner l’image souhaitée. Appuyez sur ou sur  pour vous déplacer sur une ligne ; appuyez sur  ou sur  pour vous déplacer de ligne en ligne. 3 Appuyez sur pour ajouter l’image sur votre étiquette.

Ajout de caractères internationaux

L’étiqueteuse prend en charge le jeu de caractères étendus du latin de la technologie RACE. Après avoir appuyé sur la touche , appuyez sur une lettre de façon répétée pour parcourir toutes les variations disponibles pour cette lettre. Par exemple, si vous appuyez sur la lettre a, vous verrez toutes les variations disponibles, en commençant par a à â æ.

2 Appuyez sur un caractère alphabétique. Les variations d’accent s’affichent.

3 Lorsque le caractère accentué souhaité apparaît, attendez quelques secondes que le curseur se déplace au-delà du caractère pour continuer la saisie de texte.

Création d’étiquettes de longueur fixe

Normalement, la longueur d’une étiquette est déterminée par la longueur du texte. Vous pouvez cependant définir la longueur d’une étiquette pour une application spécifique. Si le texte que vous avez entré ne tient pas dans la longueur fixe de l’étiquette, un message s’affiche pour indiquer la plus petite longueur d’étiquette possible pour ce texte. Vous pouvez définir une étiquette d’une longueur fixe maximale de 40 mm (1,5 pouce) à 400 mm (15 pouces). Pour définir la longueur d’étiquette 1 Appuyez sur

jusqu’à ce que le menu

2 Utilisez les touches de navigation pour sélectionner Longueur et appuyez

sur . 3 Sélectionnez Fixe et appuyez sur . 4 Définissez la longueur de l’étiquette et appuyez sur

Vous pouvez enregistrer jusqu’à neuf étiquettes les plus utilisées. Lorsque vous enregistrez une étiquette, le texte et l’ensemble du formatage sont enregistrés. Pour enregistrer l’étiquette actuelle 1 Appuyez sur

jusqu’à ce que le menu s’affiche.

2 Utilisez les touches de navigation pour sélectionner Enregistrer et appuyez sur . Le premier emplacement de mémoire disponible s’affiche. 3 Utilisez les touches de navigation pour parcourir les emplacements. Vous pouvez enregistrer un nouveau texte dans n’importe quel emplacement mémoire. 4 Sélectionnez un emplacement de mémoire et appuyez sur . Le texte de l’étiquette est enregistré et vous revenez à cette étiquette.

LabelManager® 210D+

jusqu’à ce que le menu s’affiche.

2 Utilisez les touches de navigation pour sélectionner Ouvrir et appuyez sur . Le premier emplacement de mémoire est affiché. 3 Utilisez les touches de navigation pour sélectionner une étiquette à ouvrir et appuyez sur . Si l’écran affiche actuellement le contenu d’une étiquette, un message s’affiche pour confirmer que vous souhaitez remplacer l’étiquette actuelle.

Entretien de votre étiqueteuse

L’étiqueteuse a été conçue pour vous offrir un service durable et sans problème, tout en exigeant très peu d’entretien. Nettoyez de temps en temps votre étiqueteuse pour la maintenir en bon état de fonctionnement. Nettoyez la lame de découpe à chaque fois que vous remplacez la cassette d’étiquettes. La lame est extrêmement affûtée.

Tête d’impression

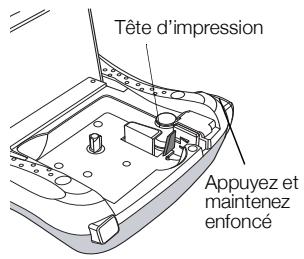

Pour nettoyer la lame de découpe

1 Retirez la cassette d’étiquettes. 2 Appuyez sur le bouton de coupe et maintenez-le

enfoncé pour exposer la lame. Voir la Figure 5.

3 Utilisez un tampon d’ouate et de l’alcool pour nettoyer les deux côtés de la lame.

Contactez le support client à l’adresse suivante : http://support.dymo.com pour obtenir des instructions

Mauvaise performance de la lame

Nettoyez la lame de découpe. Voir Entretien de votre

Nombre maximum de caractères dépassé dans la mémoire-tampon.

Supprimez une partie ou la totalité du texte tampon.

Nombre maximum de lignes dépassé

 Supprimez une ligne pour l’adapter à la largeur du ruban.

 Insérez une cassette d’étiquettes plus large.

Remplacez les piles ou branchez l’adaptateur secteur.

Les piles sont presque déchargées.

Bourrage du ruban Le moteur est bloqué à cause d’une étiquette coincée.

 Retirez l’étiquette ayant fait l’objet d’un bourrage ; remplacez la cassette d’étiquettes.

 Nettoyez la lame.

Le symbole représentant une poubelle marquée d’une croix sur votre appareil vous invite à faire appel à ces systèmes.

Si vous souhaitez obtenir de plus amples informations au sujet des systèmes de collecte, de réutilisation et de recyclage, veuillez contacter votre gestionnaire de déchets local ou régional.

Vous pouvez également contacter DYMO pour obtenir de plus amples informations sur les performances environnementales de nos produits.

Spécifications électriques nominales
