MODE D'EMPLOI DWB128E51 BOSCH

[fr] Notice d’utilisation 12

DHZ5325 Kanalbreite 260 mm

DHZ5326 Kanalbreite 260 mm

DHZ5345 Kanalbreite 345 mm

DHZ5346 Kanalbreite 345 mm

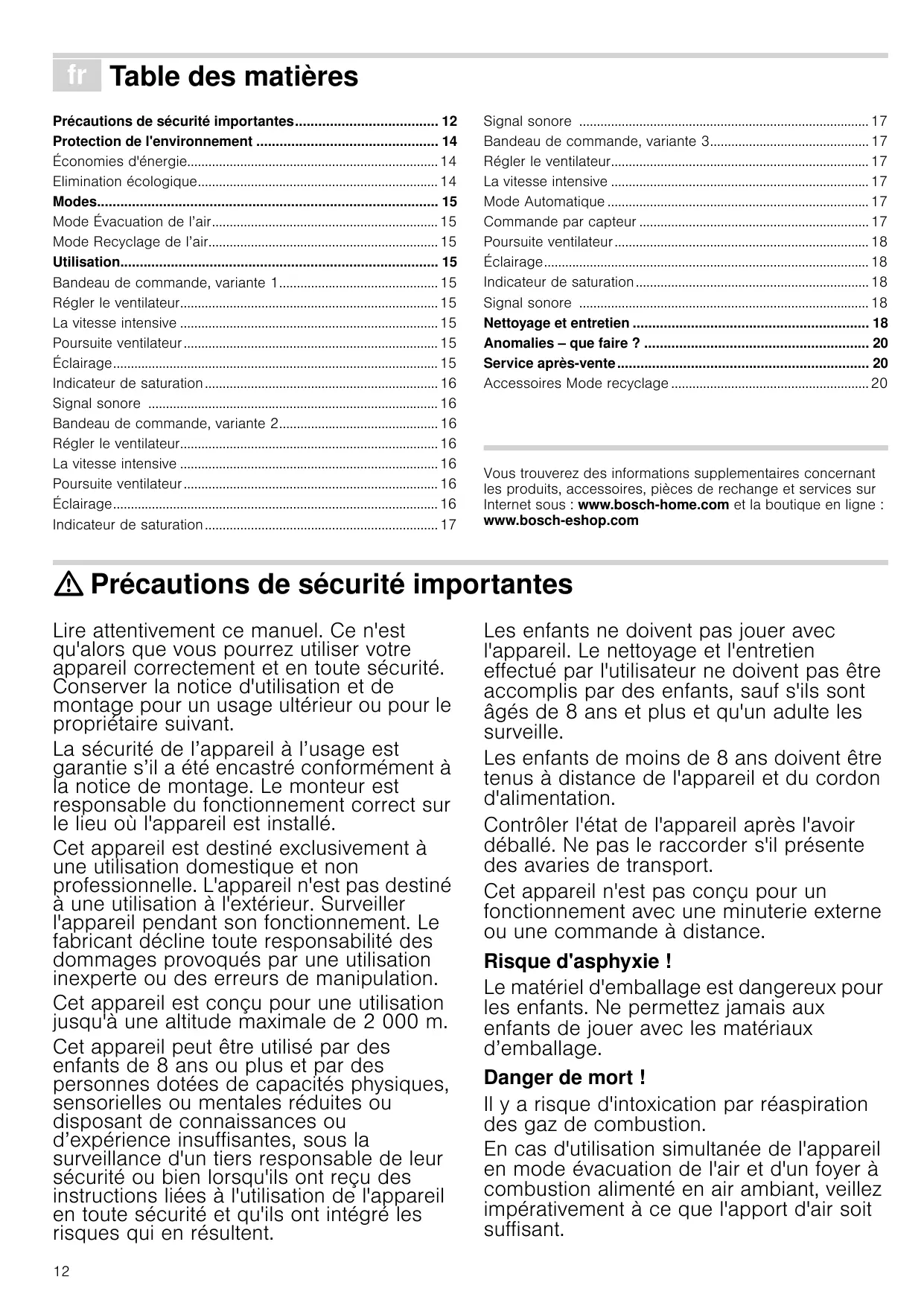

Þ Table des matières

Précautions de sécurité importantes 12 Protection de l'environnement 14 Économies d'énergie 14 Elimination écologique 14 Modes 15 Mode Évacuation de l’air 15 Mode Recyclage de l’air 15 Utilisation 15 Bandeau de commande, variante 1 15 Régler le ventilateur 15 La vitesse intensive 15 Poursuite ventilateur 15 Éclairage 15 Indicateur de saturation 16 Signal sonore 16 Bandeau de commande, variante 2 16 Régler le ventilateur 16 La vitesse intensive 16 Poursuite ventilateur 16 Éclairage 16 Indicateur de saturation 17

Signal sonore 17 Bandeau de commande, variante 3 17 Régler le ventilateur 17 La vitesse intensive 17 Mode Automatique 17 Commande par capteur 17 Poursuite ventilateur 18 Éclairage 18 Indicateur de saturation 18 Signal sonore 18 Nettoyage et entretien 18 Anomalies – que faire ? 20 Service après-vente 20 Accessoires Mode recyclage 20

Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.bosch-home.com et la boutique en ligne : www.bosch-eshop.com

: Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. 12

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.

Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. ■ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. ■ Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz. Risque de brûlure ! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure ! ■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. ■ Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. ■ La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. Risque d'incendie !

Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ■ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ■ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d'incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.

Risque de blessure !

Risque de blessure !

Risque de choc électrique ! ■ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. Risque de choc électrique !

Risque de choc électrique !

Protection de l'environnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil.

Économies d'énergie ■

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante.

Éteindre la hotte aspirante quand elle n'est plus utilisée.

Éteindre l'éclairage quand il n'est plus utilisé.

Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie.

Elimination écologique Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Causes de dommages Attention ! Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Modes Vous pouvez utiliser cet appareil en mode Évacuation d’air ou en mode Recyclage de l’air.

Mode Recyclage de l’air L’air aspiré se nettoie en traversant les filtres à graisse et un filtre au charbon actif, puis il revient dans la cuisine.

Mode Évacuation de l’air L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur.

Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier.

Remarques ■ Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre au charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage d’air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. ■

En cas d'appareils équipés d'un filtre supplémentaire à l'intérieur, seul le module de recyclage CleanAir (voir accessoires Mode recyclage) peut être utilisé.

Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Utilisation Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement.

Bandeau de commande, variante 1 Bandeau de commande

ERRVW La vitesse intensive Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. 1. Appuyez sur la touche "+" jusqu’à ce que la vitesse de

ventilation „ apparaisse sur la zone d’affichage.

2. Appuyez sur la touche "+".

La vitesse intensive‚ est activée. 3. Appuyez sur la touche "+".

La vitesse intensiveƒ est activée. Remarque : Le temps de marche de la vitesse intensive est d’environ 6 minutes. Une fois ce temps écoulé, l'appareil repasse à une plus faible vitesse. 4. Appuyez sur la touche - jusqu'à ce que la puissance désirée

Ventilateur marche/arrêt

Réduire les vitesses du ventilateur/poursuite du ventilateur

Augmenter les vitesses du ventilateur/vitesse intensive 1, 2

B Lumière marche/arrêt/gradation

Régler le ventilateur Remarque : Adaptez toujours la puissance du ventilateur aux conditions du moment. En cas d'émanations très denses de vapeur, sélectionnez aussi une puissance d'aspiration élevée.

soit atteinte. La vitesse intensive est désactivée.

Poursuite ventilateur Appuyez sur la touche - jusqu'à ce que‚r s'affiche dans le bandeau d'affichage. Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes.

Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. Activer ou désactiver

Appuyer sur la touche B.

1. Appuyez sur la touche %.

Régler la luminosité

Le ventilateur démarre à la vitesse ƒ. 2. Appuyez sur la touche "+" ou la touche "-" pour régler une

Maintenir la touche B enfoncée, jusqu’à ce que la luminosité désirée soit atteinte.

Éteindre Appuyez sur la touche %. 15

Indicateur de saturation Si les filtres à graisse métalliques ou le filtre à charbon actif sont saturés, un signal sonore retentit pendant env. 4 secondes après l’arrêt du ventilateur. Les symboles correspondants clignotent dans le bandeau d'affichage :

Ventilateur marche/arrêt

Désactiver l'indicateur de saturation

Réduire les vitesses du ventilateur

Augmenter les vitesses du ventilateur/vitesse intensive 1, 2

Filtre à graisse métallique : #

Filtre à charbon actif : ’#

Filtres à graisse métallique et filtre à charbon actif : # et ’# clignotent simultanément

B Poursuite du ventilateur Lumière marche/arrêt/gradation

Au plus tard à ce moment précis, il faudrait nettoyer les filtres à graisse métalliques et/ou remplacer le filtre à charbon actif, voir chapitre Nettoyage et entretien et observez les instructions de montage dans les accessoires.

Régler le ventilateur

Réinitialiser un indicateur de saturation

Maintenir la touche "-" enfoncée jusqu'à ce que l’indicateur de saturation cesse de clignoter.

1. Appuyez sur la touche %.

L'indicateur de saturation est réinitialisé. Réinitialiser les indicateurs de saturation 1. Maintenir la touche "-" enfoncée, jusqu’à ce que l’indicateur

de saturation du filtre métallique cesse de clignoter. L’indicateur de saturation du filtre métallique est réinitialisé.

2. Maintenir la touche "-" enfoncée, jusqu'à ce que l’indicateur

de saturation du filtre au charbon actif cesse de clignoter. L’indicateur de saturation du filtre au charbon actif est réinitialisé.

Commutation de l’affichage pour le mode Recyclage

Remarque : Adaptez toujours la puissance du ventilateur aux conditions du moment. En cas d'émanations très denses de vapeur, sélectionnez aussi une puissance d'aspiration élevée.

Le ventilateur démarre à la vitesse ƒ. 2. Appuyez sur la touche "+" ou la touche "-" pour régler une

Éteindre Appuyez sur la touche %.

La vitesse intensive Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. 1. Appuyez sur la touche "+" jusqu’à ce que la vitesse de

ventilation „ apparaisse sur la zone d’affichage.

Pour le mode Recyclage, l’affichage de la commande électronique doit être commuté en conséquence :

2. Appuyez sur la touche "+".

1. Vérifiez si la hotte aspirante est raccordée au secteur, mais

3. Appuyez sur la touche "+".

2. Appuyez simultanément sur la touche % et sur - pour que

s'allume le symbole ™# pour le mode Recyclage du Kit de démarrage ou le symbole ’# dans le cas du module de recyclage CleanAir. La commande électronique est commutée au mode recyclage.

Commutation de l’affichage pour le mode Évacuation d’air 1. Assurez-vous que la hotte aspirante est branchée et éteinte. 2. Appuyez simultanément sur la touche % et sur - pour afficher

le symbole #. La commande électronique repasse au mode évacuation de l’air.

La vitesse intensive‚ est activée. La vitesse intensiveƒ est activée. Remarque : Le temps de marche de la vitesse intensive est d’environ 6 minutes. Une fois ce temps écoulé, l'appareil repasse à une plus faible vitesse. 4. Appuyez sur la touche - jusqu'à ce que la puissance désirée

soit atteinte. La vitesse intensive est désactivée.

Poursuite ventilateur Le post-fonctionnement du ventilateur est disponible à tous les niveaux de vitesse sauf aux niveaux de vitesse intensive ‚ et ƒ. 1. Sélectionnez la puissance de ventilation souhaitée. 2. Appuyez sur la touche r.

Š minr s'affiche dans le bandeau d'affichage.

Le ventilateur s'arrête automatiquement au bout de 9 minutes.

Activer le signal sonore Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est activé. Désactiver le signal sonore Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est désactivé.

Réglage de la durée de post-fonctionnement Vous pouvez régler une durée de post-fonctionnement du ventilateur de 1 à 9 minutes. Dès que Šminr apparaît dans le bandeau d'affichage, il faut régler la durée de post-fonctionnement souhaitée du ventilateur avec les touches + et -.

Bandeau de commande, variante 2

Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation.

Activer ou désactiver

ERRVW Appuyer sur la touche B. Régler la luminosité Maintenir la touche B enfoncée, jusqu’à ce que la luminosité désirée soit atteinte.

Indicateur de saturation Si les filtres à graisse métalliques ou le filtre à charbon actif sont saturés, un signal sonore retentit pendant env. 4 secondes après l’arrêt du ventilateur. Les symboles correspondants clignotent dans le bandeau d'affichage :

Ventilateur marche/arrêt

Fonction Eco (mode Automatique)

Réduire les vitesses du ventilateur

Augmenter les vitesses du ventilateur/vitesse intensive 1, 2

Filtre à graisse métallique : #

Filtre à charbon actif : ’#

Poursuite du ventilateur

Filtres à graisse métallique et filtre à charbon actif : # et ’# clignotent simultanément

B Lumière marche/arrêt/gradation

Au plus tard à ce moment précis, il faudrait nettoyer les filtres à graisse métalliques et/ou remplacer le filtre à charbon actif, voir chapitre Nettoyage et entretien et observez les instructions de montage dans les accessoires.

Régler le ventilateur

Réinitialiser un indicateur de saturation

Maintenez la touche # enfoncée jusqu'à ce que l'indicateur de saturation cesse de clignoter.

1. Appuyez sur la touche %.

L'indicateur de saturation est réinitialisé. Réinitialiser les indicateurs de saturation

Remarque : Adaptez toujours la puissance du ventilateur aux conditions du moment. En cas d'émanations très denses de vapeur, sélectionnez aussi une puissance d'aspiration élevée.

Le ventilateur démarre à la vitesse ƒ. 2. Appuyez sur la touche "+" ou la touche "-" pour régler une

1. Maintenez la touche # enfoncée jusqu'à ce que l'indicateur

2. Maintenez la touche # enfoncée jusqu'à ce que l'indicateur

La vitesse intensive

de saturation du filtre à graisse métallique cesse de clignoter. L’indicateur de saturation du filtre métallique est réinitialisé. de saturation pour le filtre à charbon actif cesse de clignoter. L’indicateur de saturation du filtre au charbon actif est réinitialisé.

Commutation de l’affichage pour le mode Recyclage

Appuyez sur la touche %.

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. 1. Appuyez sur la touche "+" jusqu’à ce que la vitesse de

ventilation „ apparaisse sur la zone d’affichage.

Pour le mode Recyclage, l’affichage de la commande électronique doit être commuté en conséquence :

2. Appuyez sur la touche "+".

1. Vérifiez si la hotte aspirante est raccordée au secteur, mais

3. Appuyez sur la touche "+".

2. Appuyez simultanément sur la touche % et rjusqu'à ce que

le symbole ™# du kit de démarrage pour le mode recyclage ou le symbole ’# du module de recyclage CleanAir s'allume. La commande électronique est commutée au mode recyclage.

Commutation de l’affichage pour le mode Évacuation d’air 1. Assurez-vous que la hotte aspirante est branchée et éteinte. 2. Appuyez simultanément sur les touches % et r, jusqu’à ce

que le symbole # s’affiche. La commande électronique repasse au mode évacuation de l’air.

La vitesse intensive‚ est activée. La vitesse intensiveƒ est activée. Remarque : Le temps de marche de la vitesse intensive est d’environ 6 minutes. Une fois ce temps écoulé, l'appareil repasse à une plus faible vitesse. 4. Appuyez sur la touche - jusqu'à ce que la puissance désirée

soit atteinte. La vitesse intensive est désactivée.

Mode Automatique Allumer 1. Appuyez sur la touche %.

Le ventilateur démarre à la vitesse ƒ. 2. Appuyez sur la touche 1.

La vitesse optimale du ventilateur ‚, ƒ ou „ est automatiquement réglée à l'aide d'un capteur.

Signal sonore Activer le signal sonore

Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est activé.

Appuyez sur la touche 1 ou %.

Désactiver le signal sonore Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est désactivé.

Bandeau de commande, variante 3 Bandeau de commande

ERRVW HFR HFR Le mode automatique est désactivé. Le ventilateur s’arrête automatiquement si le capteur ne détecte plus de modification de la qualité de l’air ambiant. La durée de marche du mode automatique est de 4 heures au maximum.

Commande par capteur En mode automatique, un capteur installé dans la hotte détecte l’intensité des odeurs de cuisson et de rôtissage. Selon le réglage du capteur, le ventilateur commute automatiquement à une autre vitesse. Réglage usine de la sensibilité : † Réglage du niveau minimal de la sensibilité : ‹ Réglage du niveau maximal de la sensibilité : Š

Modifier le réglage de la sensibilité du capteur Si la commande par capteur réagit trop vite ou trop lentement, modifiez le réglage de la sensibilité.

Filtres à graisse métallique et filtre à charbon actif : # et ’# clignotent simultanément

1. Quand le ventilateur est éteint, maintenez la touche 1

Au plus tard à ce moment précis, il faudrait nettoyer les filtres à graisse métalliques et/ou remplacer le filtre à charbon actif, voir chapitre Nettoyage et entretien et observez les instructions de montage dans les accessoires.

2. Appuyez sur la touche "+" ou "-" pour modifier le réglage de

Réinitialiser un indicateur de saturation

3. Maintenez la touche 1 enfoncée pendant environ

Maintenir la touche "-" enfoncée jusqu'à ce que l’indicateur de saturation cesse de clignoter.

enfoncée pendant environ 4 secondes. Le réglage s’affiche.

4 secondes. La modification est mémorisée.

Poursuite ventilateur Le post-fonctionnement du ventilateur est disponible à tous les niveaux de vitesse sauf aux niveaux de vitesse intensive ‚ et ƒ. 1. Sélectionnez la puissance de ventilation souhaitée. 2. Appuyez sur la touche r.

Šminr s'affiche dans le bandeau d'affichage. Le ventilateur s'arrête automatiquement au bout de 9 minutes. Réglage de la durée de post-fonctionnement Vous pouvez régler une durée de post-fonctionnement du ventilateur de 1 à 9 minutes. Dès que Šminr apparaît dans le bandeau d'affichage, il faut régler la durée de post-fonctionnement souhaitée du ventilateur avec les touches + et -.

Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation.

L'indicateur de saturation est réinitialisé. Réinitialiser les indicateurs de saturation 1. Maintenir la touche "-" enfoncée, jusqu’à ce que l’indicateur

de saturation du filtre métallique cesse de clignoter. L’indicateur de saturation du filtre métallique est réinitialisé.

2. Maintenir la touche "-" enfoncée, jusqu'à ce que l’indicateur

de saturation du filtre au charbon actif cesse de clignoter. L’indicateur de saturation du filtre au charbon actif est réinitialisé.

Commutation de l’affichage pour le mode Recyclage Pour le mode Recyclage, l’affichage de la commande électronique doit être commuté en conséquence : 1. Vérifiez si la hotte aspirante est raccordée au secteur, mais

2. Appuyez simultanément sur la touche % et rjusqu'à ce que

le symbole ™# du kit de démarrage pour le mode recyclage ou le symbole ’# du module de recyclage CleanAir s'allume. La commande électronique est commutée au mode recyclage.

Activer ou désactiver

Commutation de l’affichage pour le mode Évacuation d’air

Appuyer sur la touche B.

1. Assurez-vous que la hotte aspirante est branchée et éteinte.

Régler la luminosité

2. Appuyez simultanément sur les touches % et r, jusqu’à ce

Maintenir la touche B enfoncée, jusqu’à ce que la luminosité désirée soit atteinte.

Indicateur de saturation Si les filtres à graisse métalliques ou le filtre à charbon actif sont saturés, un signal sonore retentit pendant env. 4 secondes après l’arrêt du ventilateur. Les symboles correspondants clignotent dans le bandeau d'affichage : ■

Filtre à graisse métallique : #

Filtre à charbon actif : ’#

que le symbole # s’affiche. La commande électronique repasse au mode évacuation de l’air.

Signal sonore Activer le signal sonore Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est activé. Désactiver le signal sonore Avec le ventilateur éteint, appuyez simultanément sur les touches % et + pendant environ 3 secondes. Un signal sonore retentit. Le signal sonore est désactivé.

Nettoyage et entretien : Risque de brûlure !

: Risque de choc électrique !

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

: Risque de choc électrique !

: Risque de blessure !

De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Nettoyer le filtre métallique à graisse

Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas

Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

de produits agressifs ou récurants,

: Risque d'incendie !

de nettoyants fortement alcoolisés,

de tampons en paille métallique ni d'éponges à dos récurant,

de nettoyeurs haute pression ni de nettoyeurs à vapeur.

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse.

Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Respectez les instructions et avertissements joints aux nettoyants.

Remarques N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins.

Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette et sécher avec un chiffon doux. Nettoyer les surfaces en inox seulement dans le sens du métal. Des produits d'entretien spéciaux pour inox sont en vente au service aprèsvente ou dans le commerce spécialisé. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien.

Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette humide et sécher avec un chiffon doux. Ne pas utiliser de nettoyant pour inox.

Aluminium et plastique

Nettoyant pour vitres : Nettoyer avec un chiffon doux.

Nettoyant pour vitres : Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre.

Eléments de commande

Eau chaude additionnée de produit à vaisselle : Nettoyer avec une lavette humide et sécher avec un chiffon doux. Risque de détérioration de l'électronique par pénétration d'humidité. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Ne pas utiliser de nettoyant pour inox.

Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l’appareil au moyen d’un essuie-tout humide. Vous pouvez laver les filtres métalliques à graisse au lavevaisselle ou à la main.

A la main : Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne. ■

Mettez les filtres métalliques à graisse à tremper dans de l’eau de vaisselle très chaude. Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. Laissez les filtres métalliques à graisse s’égoutter.

Au lave-vaisselle : Remarque : Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n’influe aucunement sur le fonctionnement des filtres métalliques à graisse. ■

Ne nettoyez pas avec la vaisselle les filtres métalliques à graisse très sales. Posez les filtres métalliques à graisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse.

Incorporer le filtre métallique à graisse 1. Mettre le filtre métallique à graisse en place.

Avec l’autre main sous le filtre métallique à graisse, intercepter ce dernier. 2. Basculer le filtre métallique à graisse vers le haut puis

encliqueter le verrouillage.

Retirer le filtre métallique à graisse 1. Ouvrez le verrouillage puis abaissez le filtre métallique à

graisse. Avec l’autre main sous le filtre métallique à graisse, intercepter ce dernier.

2. Sortir le filtre métallique à graisse de sa fixation.

La graisse peut s’accumuler en bas dans le filtre à graisse métallique. Pour éviter que de la graisse ne goutte, tenir le filtre métallique à graisse à l'horizontale.

3. Nettoyer le filtre à graisse métallique.

Anomalies – que faire ? Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service aprèsvente, veuillez vérifier les points suivants :

: Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Lampes LED Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique).

Tableau de dérangements Panne

L'appareil ne fonctionne pas

La fiche n'est pas connectée

Connecter l'appareil au secteur

Vérifier si d'autres appareils de cuisine fonctionnent

Vérifier dans le coffret à fusibles, si le fusible pour l'appareil est en bon état

Les ampoules sont défectueuses

Appeler le service après-vente

L'éclairage ne fonctionne pas --------

Service après-vente Si votre appareil a besoin d'être réparé, notre service aprèsvente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.

Equipement initial : Kit de démarrage pour le mode recyclageétroit 1

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse). Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.

N° E N° FD Changement du filtre 2

Service après-vente O Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie. Pour les contacts dans les différents pays, consulter le répertoire de SAV joint.

Accessoires Mode recyclage (non compris dans la fourniture) Remarques ■ Respectez les notices de montage accompagnant les accessoires. ■

En cas d'appareils équipés d'un filtre supplémentaire à l'intérieur, seul le module de recyclage CleanAir peut être utilisé.

Equipement initial : Kit de démarrage pour le mode recyclage large 3

Changement du filtre 4

Equipement initial : Module de recyclage CleanAir - étroit 5

Changement du filtre 6

Equipement initial : Module de recyclage CleanAir - large 7

Changement du filtre 8

DHZ5325 Largeur de conduit 260 mm

DHZ5326 Largeur de conduit 260 mm

DHZ5345 Largeur de conduit 345 mm

DHZ5346 Largeur de conduit 345 mm

DSZ6200 Largeur de conduit 260 mm

DSZ5201 Largeur de conduit 260 mm

DSZ6240 Largeur de conduit 345 mm

DSZ5201 Largeur de conduit 345 mm
