BEDIENUNGSANLEITUNG DWB128E51 BOSCH

[de] Gebrauchsanleitung 3

[fr] Notice d’utilisation 12

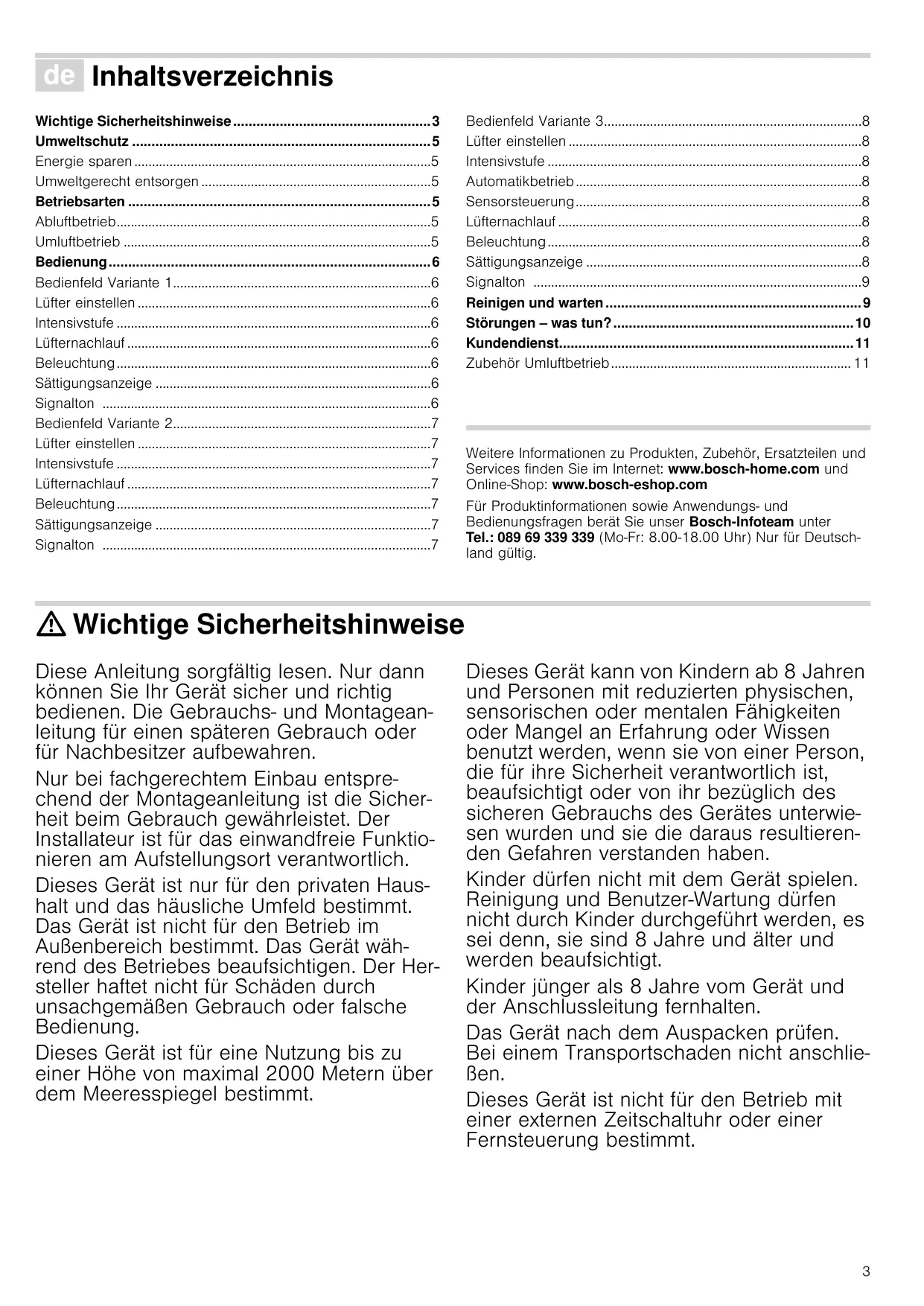

Ø Inhaltsverzeichnis

Wichtige Sicherheitshinweise 3 Umweltschutz 5 Energie sparen 5 Umweltgerecht entsorgen 5 Betriebsarten 5 Abluftbetrieb5 Umluftbetrieb 5 Bedienung6 Bedienfeld Variante 16 Lüfter einstellen 6 Intensivstufe 6 Lüfternachlauf 6 Beleuchtung 6 Sättigungsanzeige 6 Signalton 6 Bedienfeld Variante 27 Lüfter einstellen 7 Intensivstufe 7 Lüfternachlauf 7 Beleuchtung 7 Sättigungsanzeige 7 Signalton 7

Bedienfeld Variante 38 Lüfter einstellen 8 Intensivstufe 8 Automatikbetrieb 8 Sensorsteuerung8 Lüfternachlauf 8 Beleuchtung 8 Sättigungsanzeige 8 Signalton 9 Reinigen und warten 9 Störungen – was tun? 10 Kundendienst 11 Zubehör Umluftbetrieb 11

Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.bosch-home.com und Online-Shop: www.bosch-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter Tel.: 089 69 339 339 (Mo-Fr: 8.00-18.00 Uhr) Nur für Deutschland gültig.

: Wichtige Sicherheitshinweise Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt. ■ Es muss daher immer für ausreichende Zuluft gesorgt werden. ■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Brandgefahr! ■ Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate reinigen. Gerät nie ohne Fettfilter betreiben. ■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben. ■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. ■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. ■ Bei gleichzeitigem Betrieb mehrerer GasKochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern. Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten. Verletzungsgefahr! ■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. ■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. ■ Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. Brandgefahr!

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. 4

Stromschlaggefahr! ■ Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen. Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).

Umweltschutz Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.

Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird. Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden.

Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet.

Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch. Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.

Betriebsarten Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.

Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. ■

Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Hinweise ■ Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. ■

Bei Geräten mit einem Zusatzfilter im Innenraum, kann nur das CleanAir Umluftmodul (siehe Zubehör Umluftbetrieb) verwendet werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. 5

Bedienung Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld Variante 1 Sättigungsanzeige

ERRVW Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für circa 4 Sekunden ein Signal. Im Anzeigefeld blinken die entsprechenden Symbole:

Lüfterstufen verringern/Lüfternachlauf

Lüfterstufen erhöhen/Intensivstufe 1, 2

B Licht Ein/Aus/Dimmung

Aktivkohlefilter: ’#

Metallfettfilter und Aktivkohlefilter: # und ’# blinken gleichzeitig

Spätestens jetzt sollten die Metallfettfilter gereinigt und bzw. oder der Aktivkohlefilter gewechselt werden, siehe Kapitel Reinigen und warten und beachten Sie die Montageanleitungen im Zubehör.

Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe.

Eine Sättigungsanzeige zurücksetzen

Die Sättigungsanzeige ist zurückgesetzt.

Der Lüfter startet auf Lüfterstufe ƒ. 2. Tasten + oder - drücken, um eine andere Lüfterstufe einzu-

Ausschalten Taste % drücken.

Intensivstufe Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden. 1. Taste + drücken, bis im Anzeigefeld Lüfterstufe „ angezeigt

Die Intensivstufe ‚ ist aktiviert. 3. Taste + drücken.

Die Intensivstufe ƒ ist aktiviert. Hinweis: Die Laufzeit der Intensivstufe beträgt circa 6 Minuten. Nach Ablauf dieser Zeit schaltet das Gerät auf eine niedrigere Lüfterstufe zurück. 4. Taste - drücken, bis die gewünschte Lüfsterstufe erreicht ist.

Die Intensivstufe ist beendet.

Lüfternachlauf Taste - drücken, bis im Anzeigefeld ‚r angezeigt wird. Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten.

Taste - gedrückt halten, bis die Sättigungsanzeige nicht mehr blinkt.

Sättigungsanzeigen zurücksetzen 1. Taste - gedrückt halten, bis die Sättigungsanzeige für den

Metallfettfilter nicht mehr blinkt. Die Sättigungsanzeige für den Metallfettfilter ist zurückgesetzt.

2. Taste - gedrückt halten, bis die Sättigungsanzeige für den

Aktivkohlefilter nicht mehr blinkt. Die Sättigungsanzeige für den Aktivkohlefilter ist zurückgesetzt.

Anzeige auf Umluftbetrieb umstellen Für den Umluftbetrieb muss die Anzeige der elektronischen Steuerung entsprechend umgestellt werden: 1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

2. Taste % und - gleichzeitig drücken, bis beim Starter Set für

Umluftbetrieb das Symbol ™# oder beim Umluftmodul CleanAir das Symbol ’# leuchtet. Die elektronische Steuerung ist auf Umluftbetrieb umgestellt.

Anzeige auf Abluftbetrieb umstellen 1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

2. Taste % und - gleichzeitig drücken, bis das Symbol # ange-

zeigt wird. Die elektronische Steuerung ist wieder auf Abluftbetrieb umgestellt.

Signalton Signalton einschalten

Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist eingeschaltet.

Helligkeit einstellen

Signalton ausschalten

Taste B gedrückt halten, bis die gewünschte Helligkeit erreicht ist.

Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist ausgeschaltet.

Einschalten oder ausschalten

Bedienfeld Variante 2 Bedienfeld

Einschalten oder ausschalten Taste B drücken.

ERRVW Helligkeit einstellen Taste B gedrückt halten, bis die gewünschte Helligkeit erreicht ist. Erläuterung

Sättigungsanzeige ausschalten

Lüfterstufen verringern

Lüfterstufen erhöhen/Intensivstufe 1, 2

B Lüfternachlauf Licht Ein/Aus/Dimmung

Lüfter einstellen Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe. Einschalten 1. Taste % drücken.

Der Lüfter startet auf Lüfterstufe ƒ. 2. Tasten + oder - drücken, um eine andere Lüfterstufe einzu-

Ausschalten Taste % drücken.

Intensivstufe Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden. 1. Taste + drücken, bis im Anzeigefeld Lüfterstufe „ angezeigt

Die Intensivstufe ‚ ist aktiviert. 3. Taste + drücken.

Die Intensivstufe ƒ ist aktiviert. Hinweis: Die Laufzeit der Intensivstufe beträgt circa 6 Minuten. Nach Ablauf dieser Zeit schaltet das Gerät auf eine niedrigere Lüfterstufe zurück. 4. Taste - drücken, bis die gewünschte Lüfsterstufe erreicht ist.

Die Intensivstufe ist beendet.

Sättigungsanzeige Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für circa 4 Sekunden ein Signal. Im Anzeigefeld blinken die entsprechenden Symbole: ■

Aktivkohlefilter: ’#

Metallfettfilter und Aktivkohlefilter: # und ’# blinken gleichzeitig

Spätestens jetzt sollten die Metallfettfilter gereinigt und bzw. oder der Aktivkohlefilter gewechselt werden, siehe Kapitel Reinigen und warten und beachten Sie die Montageanleitungen im Zubehör. Eine Sättigungsanzeige zurücksetzen Taste # gedrückt halten, bis die Sättigungsanzeige nicht mehr blinkt. Die Sättigungsanzeige ist zurückgesetzt. Sättigungsanzeigen zurücksetzen 1. Taste # gedrückt halten, bis die Sättigungsanzeige für den

Metallfettfilter nicht mehr blinkt. Die Sättigungsanzeige für den Metallfettfilter ist zurückgesetzt.

2. Taste # gedrückt halten, bis die Sättigungsanzeige für den

Aktivkohlefilter nicht mehr blinkt. Die Sättigungsanzeige für den Aktivkohlefilter ist zurückgesetzt.

Anzeige auf Umluftbetrieb umstellen Für den Umluftbetrieb muss die Anzeige der elektronischen Steuerung entsprechend umgestellt werden: 1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

2. Taste % und r gleichzeitig drücken, bis beim Starter Set für

Umluftbetrieb das Symbol ™# oder beim Umluftmodul CleanAir das Symbol ’# leuchtet. Die elektronische Steuerung ist auf Umluftbetrieb umgestellt.

Anzeige auf Abluftbetrieb umstellen

Der Lüfternachlauf ist in jeder Lüfterstufe außer bei den Intensivstufen ‚ und ƒ verfügbar.

1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

1. Gewünschte Lüfterstufe wählen.

2. Taste % und r gleichzeitig drücken, bis das Symbol #

Im Anzeigefeld wird Šminr angezeigt. Nach 9 Minuten schaltet der Lüfter automatisch ab. Nachlaufzeit einstellen Sie können eine Lüfternachlaufzeit von 1 bis 9 Minuten einstellen. Sobald im Anzeigefeld Šminr angezeigt wird, mit den Tasten + und - die gewünschte Lüfternachlaufzeit einstellen.

Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten.

angezeigt wird. Die elektronische Steuerung ist wieder auf Abluftbetrieb umgestellt.

Signalton Signalton einschalten Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist eingeschaltet. Signalton ausschalten Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist ausgeschaltet.

Im Automatikbetrieb erkennt ein Sensor in der Dunstabzugshaube die Intensität der Koch- und Bratgerüche. Je nach Einstellung des Sensors schaltet der Lüfter automatisch in eine andere Lüfterstufe.

ERRVW HFR HFR Werkseitige Einstellung der Empfindlichkeit: † Niedrigste Einstellung der Empfindlichkeit: ‹

Eco-Funktion (Automatikbetrieb)

Höchste Einstellung der Empfindlichkeit: Š Einstellung der Sensorempfindlichkeit ändern

Lüfterstufen verringern

Falls die Sensorsteuerung zu schnell oder zu langsam reagiert, ändern Sie die Einstellung der Empfindlichkeit.

Lüfterstufen erhöhen/Intensivstufe 1, 2

1. Bei ausgeschaltetem Lüfter Taste 1 circa 4 Sekunden

B Licht Ein/Aus/Dimmung

Lüfter einstellen Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe. Einschalten 1. Taste % drücken.

Der Lüfter startet auf Lüfterstufe ƒ. 2. Tasten + oder - drücken, um eine andere Lüfterstufe einzu-

Ausschalten Taste % drücken.

Intensivstufe Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden. 1. Taste + drücken, bis im Anzeigefeld Lüfterstufe „ angezeigt

Die Intensivstufe ‚ ist aktiviert. 3. Taste + drücken.

gedrückt halten. Die Einstellung wird angezeigt.

2. Taste + oder - drücken, um die Einstellung der Empfindlich-

3. Taste 1 circa 4 Sekunden gedrückt halten.

Die Änderung ist gespeichert.

Lüfternachlauf Der Lüfternachlauf ist in jeder Lüfterstufe außer bei den Intensivstufen ‚ und ƒ verfügbar. 1. Gewünschte Lüfterstufe wählen. 2. Taste r drücken.

Im Anzeigefeld wird Šminr angezeigt. Nach 9 Minuten schaltet der Lüfter automatisch ab. Nachlaufzeit einstellen Sie können eine Lüfternachlaufzeit von 1 bis 9 Minuten einstellen. Sobald im Anzeigefeld Šminr angezeigt wird, mit den Tasten + und - die gewünschte Lüfternachlaufzeit einstellen.

Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten.

Die Intensivstufe ƒ ist aktiviert.

Einschalten oder ausschalten

Hinweis: Die Laufzeit der Intensivstufe beträgt circa 6 Minuten. Nach Ablauf dieser Zeit schaltet das Gerät auf eine niedrigere Lüfterstufe zurück.

Helligkeit einstellen

4. Taste - drücken, bis die gewünschte Lüfsterstufe erreicht ist.

Die Intensivstufe ist beendet.

Automatikbetrieb Einschalten 1. Taste % drücken.

Der Lüfter startet auf Stufe ƒ. 2. Taste 1 drücken.

Die optimale Lüfterstufe ‚, ƒ oder „ wird mit Hilfe eines Sensors automatisch eingestellt. Ausschalten Taste 1 oder % drücken. Der Automatikmodus ist ausgeschaltet. Der Lüfter schaltet automatisch ab, wenn der Sensor keine Veränderung der Raumluftqualität mehr feststellt. Die Laufzeit des Automatikbetriebs beträgt maximal 4 Stunden.

Taste B drücken. Taste B gedrückt halten, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für circa 4 Sekunden ein Signal. Im Anzeigefeld blinken die entsprechenden Symbole: ■

Aktivkohlefilter: ’#

Metallfettfilter und Aktivkohlefilter: # und ’# blinken gleichzeitig

Spätestens jetzt sollten die Metallfettfilter gereinigt und bzw. oder der Aktivkohlefilter gewechselt werden, siehe Kapitel Reinigen und warten und beachten Sie die Montageanleitungen im Zubehör. Eine Sättigungsanzeige zurücksetzen Taste - gedrückt halten, bis die Sättigungsanzeige nicht mehr blinkt. Die Sättigungsanzeige ist zurückgesetzt.

Sättigungsanzeigen zurücksetzen

Anzeige auf Abluftbetrieb umstellen

1. Taste - gedrückt halten, bis die Sättigungsanzeige für den

1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

Metallfettfilter nicht mehr blinkt. Die Sättigungsanzeige für den Metallfettfilter ist zurückgesetzt.

2. Taste - gedrückt halten, bis die Sättigungsanzeige für den

Aktivkohlefilter nicht mehr blinkt. Die Sättigungsanzeige für den Aktivkohlefilter ist zurückgesetzt.

2. Taste % und r gleichzeitig drücken, bis das Symbol #

angezeigt wird. Die elektronische Steuerung ist wieder auf Abluftbetrieb umgestellt.

Anzeige auf Umluftbetrieb umstellen

Signalton einschalten

Für den Umluftbetrieb muss die Anzeige der elektronischen Steuerung entsprechend umgestellt werden:

Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist eingeschaltet.

1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausge-

2. Taste % und r gleichzeitig drücken, bis beim Starter Set für

Umluftbetrieb das Symbol ™# oder beim Umluftmodul CleanAir das Symbol ’# leuchtet. Die elektronische Steuerung ist auf Umluftbetrieb umgestellt.

Signalton ausschalten Bei ausgeschaltetem Lüfter gleichzeitig die Tasten % und + für circa 3 Sekunden gedrückt halten. Ein akustisches Signal ertönt. Der Signalton ist ausgeschaltet.

Reinigen und warten : Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß, besonders im Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.

Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.

: Stromschlaggefahr!

Edelstahlflächen nur in Schliffrichtung reinigen.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen.

: Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Lackierte Oberflächen

: Verletzungsgefahr!

Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden.

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Aluminium und Kunststoff

Glasreiniger: Mit einem weichen Tuch reinigen.

Glasreiniger: Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.

Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie ■

keine scharfen oder scheuernden Reinigungsmittel,

keine stark alkoholhaltigen Reinigungsmittel,

keine harten Scheuerkissen oder Putzschwämme,

keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden.

Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Metallfettfilter ausbauen

Hinweise Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.

1. Verriegelung öffnen und den Metallfettfilter herunterklappen.

2. Metallfettfilter aus der Halterung herausnehmen.

Dabei mit der anderen Hand unter den Metallfettfilter fassen.

Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen. Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen.

Von Hand: Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden. Hinweise ■ ■

Fett kann sich unten im Metallfettfilter ansammeln. Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

3. Metallfettfilter reinigen.

Weichen Sie die Metallfettfilter in heißer Spüllauge ein. Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus. Lassen Sie die Metallfettfilter abtropfen.

In der Geschirrspülmaschine:

Metallfettfilter reinigen Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter. ■

: Brandgefahr! Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate reinigen. Gerät nie ohne Fettfilter betreiben.

Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr. Stellen Sie die Metallfettfilter locker in die Geschirrspülmaschine. Die Metallfettfilter dürfen nicht eingeklemmt werden.

Metallfettfilter einbauen 1. Metallfettfilter einsetzen.

Dabei mit der anderen Hand unter den Metallfettfilter fassen. 2. Metallfettfilter nach oben klappen und Verriegelung einrasten.

Störungen – was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

: Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. LED-Leuchten Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.

Störungstabelle Störung Gerät funktioniert nicht

Beleuchtung funktioniert nicht --------

Stecker ist nicht eingesteckt

Gerät am Stromnetz anschließen

Prüfen, ob andere Küchengeräte funktionieren

Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist

Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

Erstausstattung: CleanAir Umluftmodul - schmal 5

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen). Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen. E-Nr.

Kundendienst O Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Erstausstattung: CleanAir Umluftmodul - breit 7

Zubehör Umluftbetrieb (nicht im Lieferumfang enthalten) Hinweise ■ Beachten Sie die Montageanleitungen im Zubehör. ■

Bei Geräten mit einem Zusatzfilter im Innenraum, kann nur das CleanAir Umluftmodul verwendet werden.

Erstausstattung: Starter Set für Umluftbetrieb - schmal

Erstausstattung: Starter Set für Umluftbetrieb - breit 3

Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München Germany www.bosch-home.com
