MODE D'EMPLOI AS12ABMB SAMSUNG

à un service après-vente ou au magasin où vous l’avez acheté.

Si le cable d’alimentation est endommagé, il doit être remplacé par un câble venant du producteur ou du service après-vente.

11 Le courant maximal est mesuré selon la norme de sécurité IEC alors que le courant est mesuré selon la norme de rendement énergétique ISO.

AT T E N T I O N Le fabricant décline toute responsabilité en cas d’accident si le climatiseur n’est pas correctement fixé ou installé avec sécurité pendant l’installation ou l’utilisation du produit. Dans le cas où vous auriez un problème d’installation, demander l’aide d’un spécialiste.

Un accident surviendra si l’installation est incorrecte.

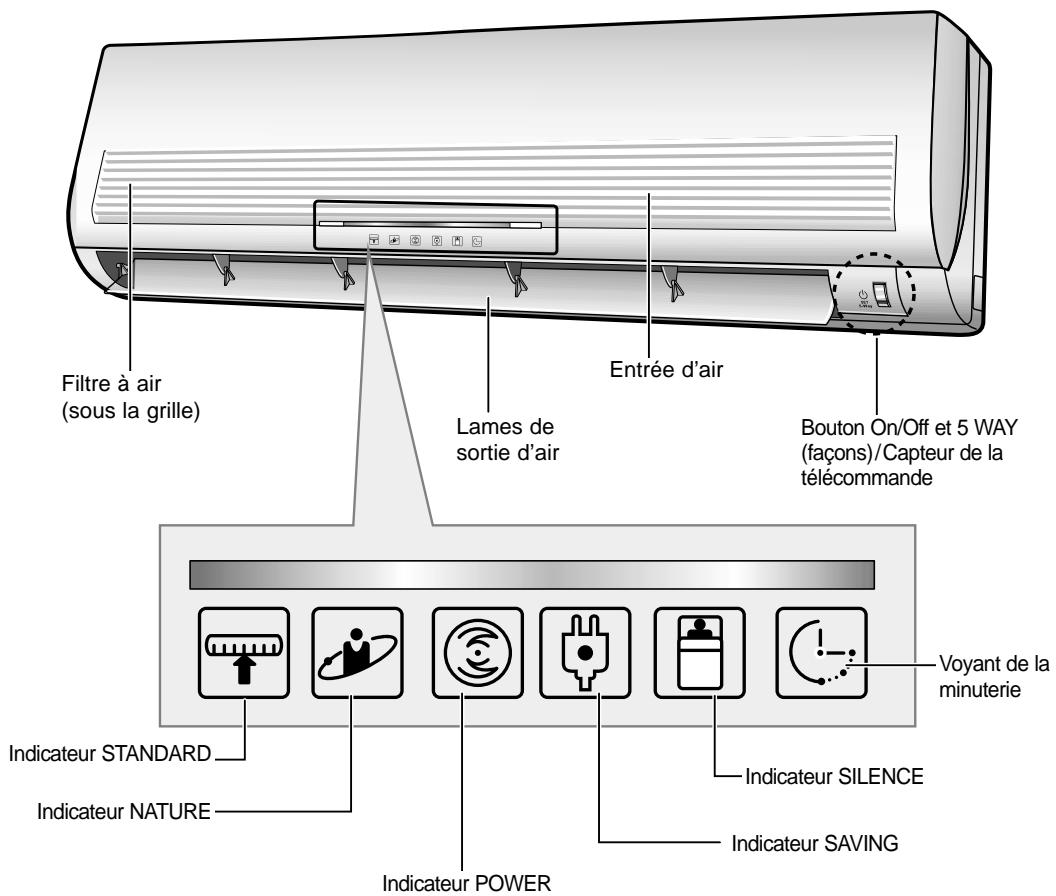

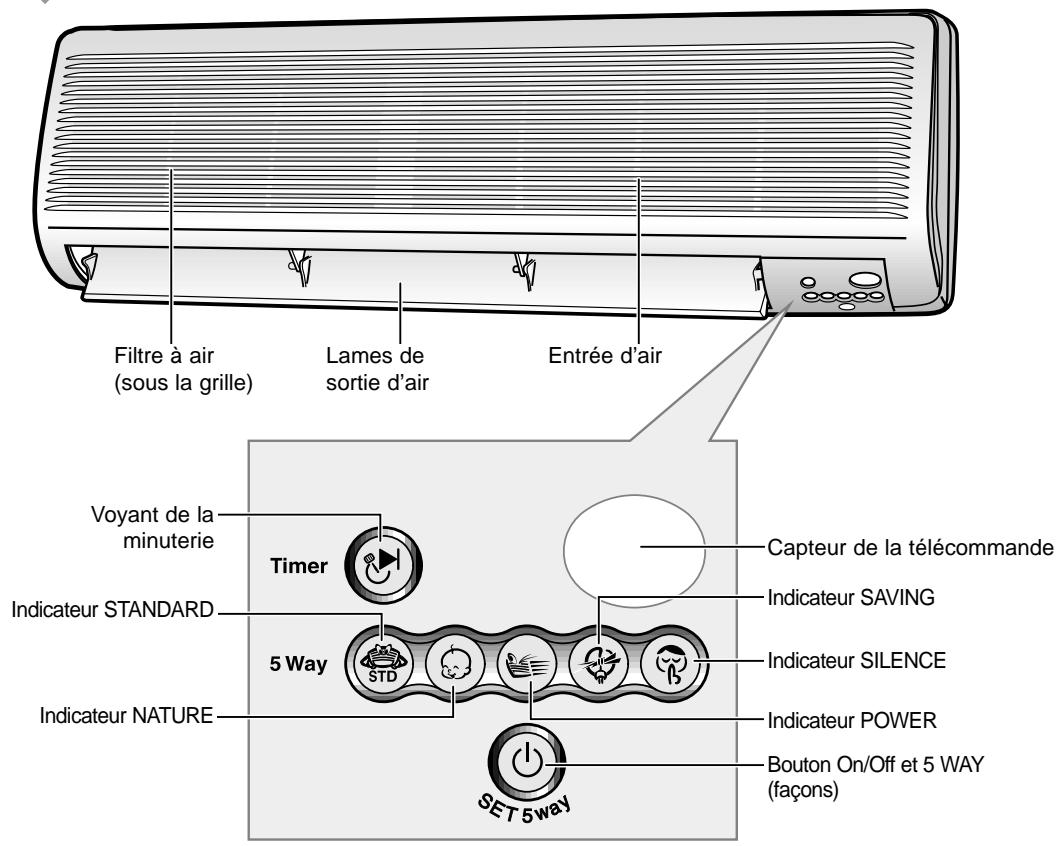

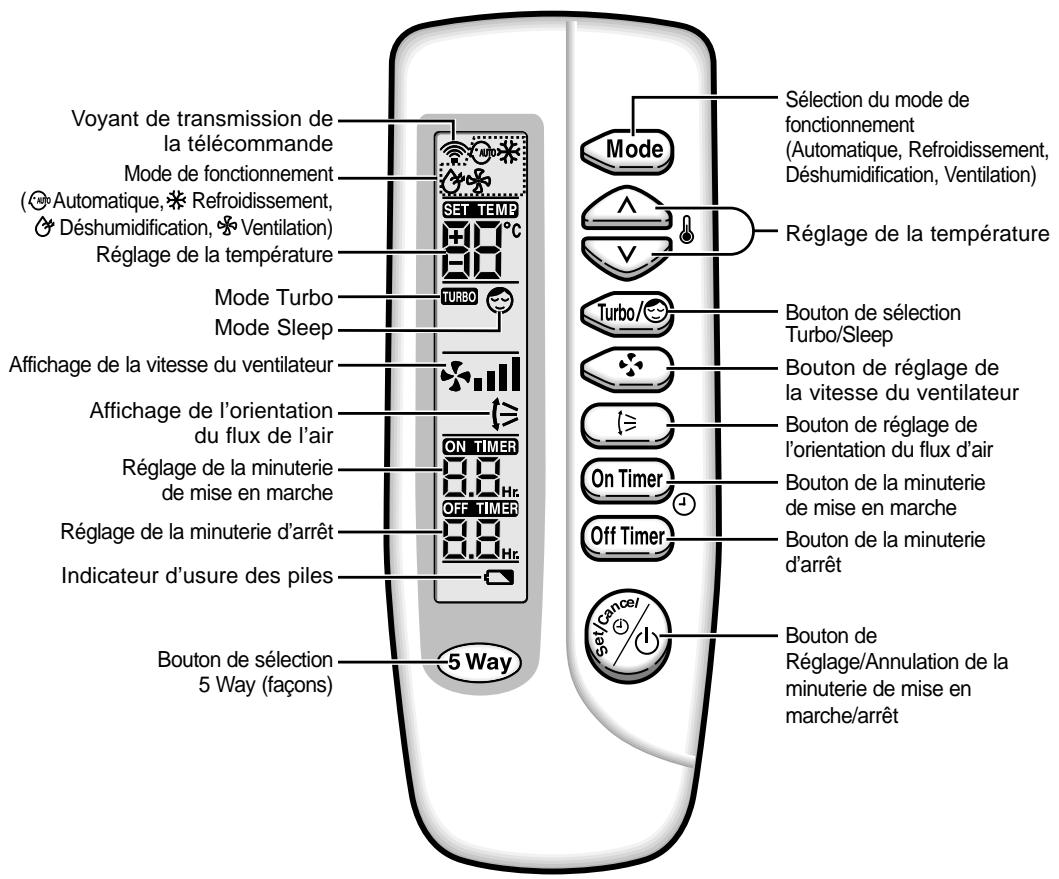

Voyant de la minuterie

Indicateur STANDARD Lames de sortie d’air

Voyant de la minuterie

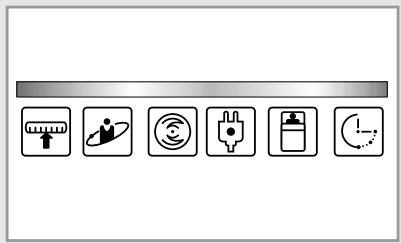

Indicateur STANDARD Indicateur SILENCE Indicateur NATURE Indicateur SAVING Indicateur POWER Note

◆ Pour les details du système 5 WAY (façons), voir page 9.

Réglage de la température Mode Turbo Mode Sleep

Affichage de la vitesse du ventilateur

Affichage de l’orientation du flux de l’air Réglage de la minuterie de mise en marche Réglage de la minuterie d’arrêt Indicateur d’usure des piles

Bouton de sélection

Bouton de réglage de la vitesse du ventilateur

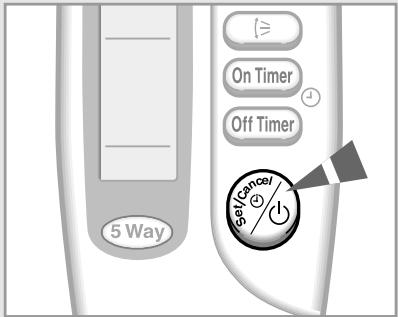

Bouton de réglage de l’orientation du flux d’air Bouton de la minuterie de mise en marche Bouton de la minuterie d’arrêt Bouton de Réglage/Annulation de la minuterie de mise en marche/arrêt

Vous venez d’acheter un climatiseur de type séparé qu’un technicien qualifié vous a installé. Ce manuel contient des informations importantes sur l’utilisation du climatiseur.

FRANÇAIS Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil.

Le manuel est organisé comme suit. ◆ Les figures des pages 4 et 6 illustrent : - les unités intérieure et extérieure, - les boutons et l’afficheur de la télécommande. Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés. ◆ La partie principale du document contient une série de procédures par étapes expliquant les différentes fonctions de l’appareil. Les illustrations des procédures utilisent les trois symboles suivants :

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement. Note

◆ Utiliser deux piles LR03 de 1,5V.

◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ◆ Les piles risquent de se décharger complètement après un an, même si elles n’ont pas été utilisées.

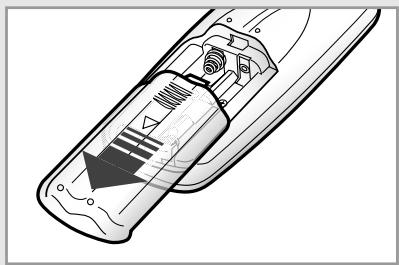

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

◆ le - de la pile avec le - de la télécommande.

Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu’à ce que le mode de fonctionnement souhaité soit sélectionné. Pour obtenir un(e)... Fonctionnement normal Réduction de la température Environnement meilleur du climatiseur Economie d’énergie Environement silencieux

Pour obtenir un(e)... Fonctionnement normal Réduction de la température

Environnement meilleur du climatiseur

Economie d’énergie

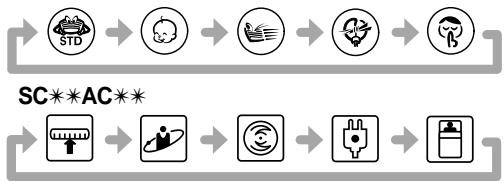

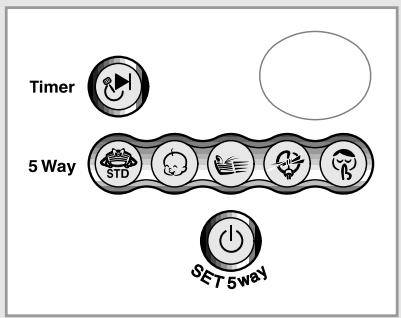

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur le bouton 5 Way une ou plusieurs fois jusqu’à ce que le mode de fonctionnement souhaité soit sélectionné. ◆ Chaque fois que vous appuyez sur le bouton 5 WAY (façons) :

Chaque indicateur 5 WAY(façons) sur l’unité intérieure s’éteint dans l’ordre.

◆ l’unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

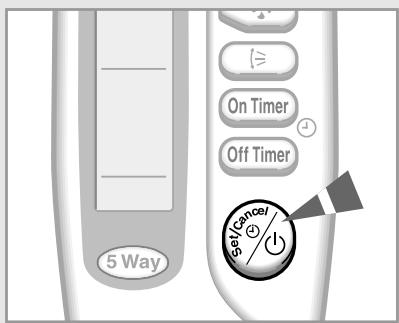

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

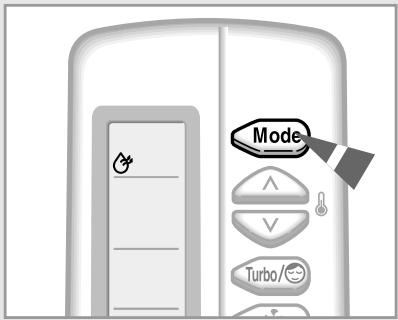

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

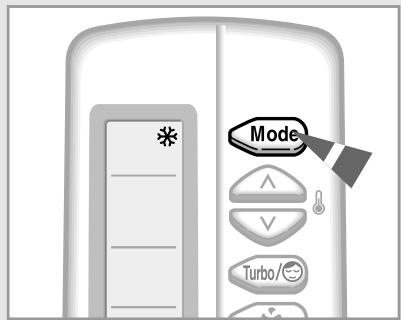

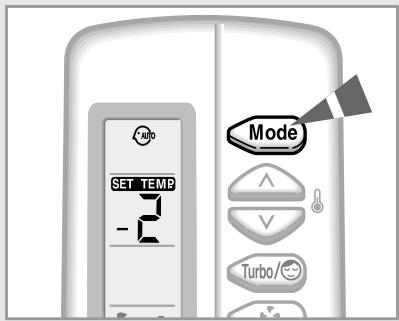

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode AUTO. Note

◆ vitesse du ventilateur lors du refroidissement. 1

Si nécessaire, appuyez sur le bouton

Résultat: ◆ Le climatiseur se met en marche en mode

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode COOL. Note

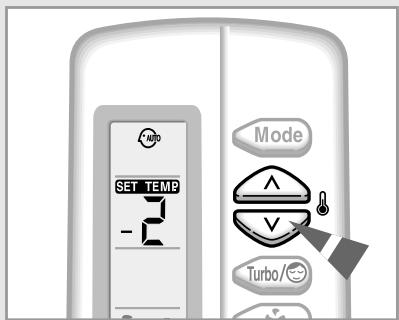

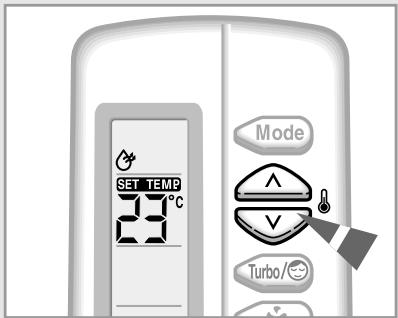

Températures possibles : de 18OC à 30OC. Résultat: ◆ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. ◆ Si la température de la salle atteint celle d’ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

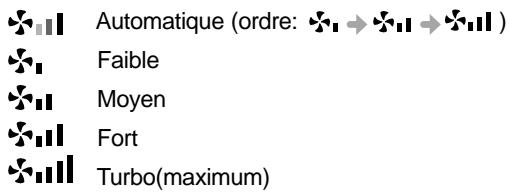

Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

Si nécessaire, appuyez sur le bouton

Résultat: ◆ Le climatiseur se met en marche en mode

◆ l’unité intérieure émet un bip.

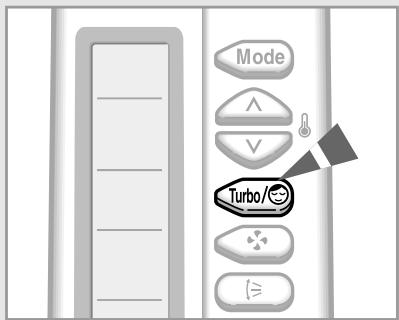

2 Appuyez sur le bouton

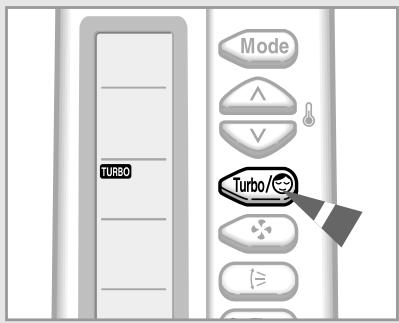

◆ après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez minutes, arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton une ou plusieurs fois jusqu’à ce que ou disparaissent.

Résultat: ◆ le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode DRY. Note

Températures possibles : de 18OC à 30OC. Résultat: ◆ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur commence à déshumidifier la pièce. Le débit d’air est réglé automatiquement.

Pour contrôler la direction du flux d’air, voir page 15.

◆ l’unité intérieure émet un bip.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode FAN. ◆ la température est réglée automatiquement. Note

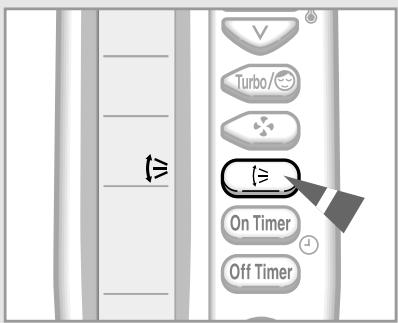

Résultat: les lames se déplacent autour de la position initiale que vous avez réglée.

Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton SWING(TOURNER) encore une fois.

le remettez en marche

commencer en position initiale qui est fonctionnée.

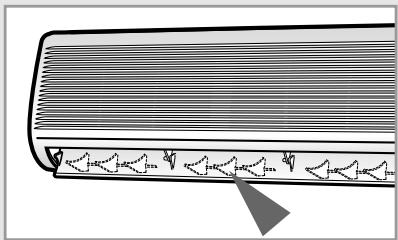

Réglez le flux d’air horizontal

Deux autres groupes de lames se trouvent à l’intérieur de la sortie d’air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l’intérieur de l’unité en les poussant vers la droite ou vers la gauche.

un peu selon le modèle.

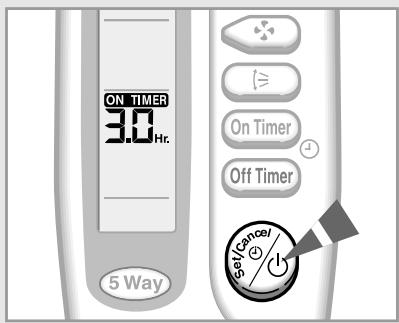

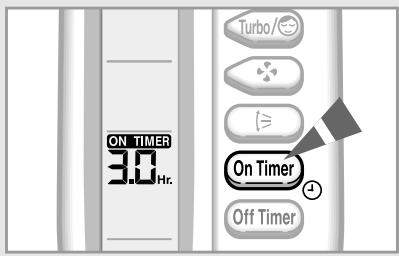

Résultat: ◆ Le temps restant s’affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le mode sélectionné et la température disparaîssent au bout de 10 secondes. ◆ Le climatiseur s’allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

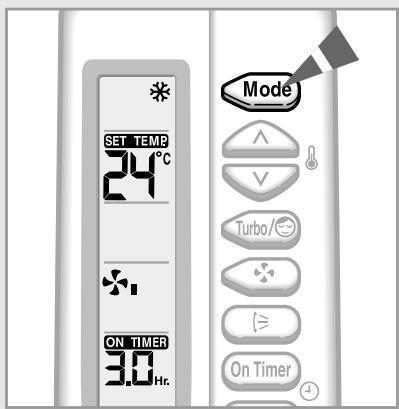

Pour choisir le mode l’opération en avance, appuyez sur le bouton jusqu’au mode désiré, qu’y se trouve sur le haut de télécommande.

Résultat: ◆ Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

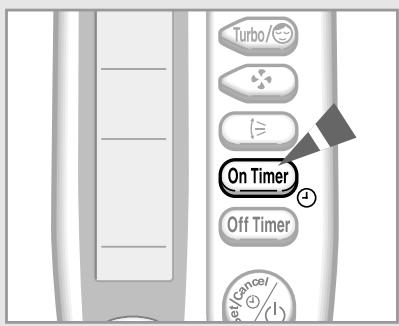

Pour annuler la minuterie de mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu’`a ce que le réglage de la minuterie de mise en marche disparaisse.

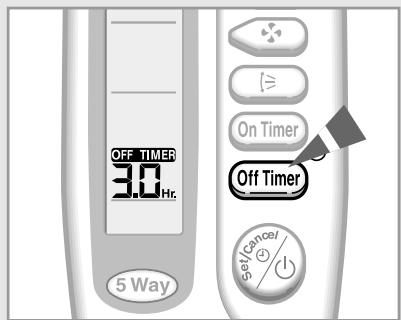

La période peut aller de 30 minutes à 24 heures.

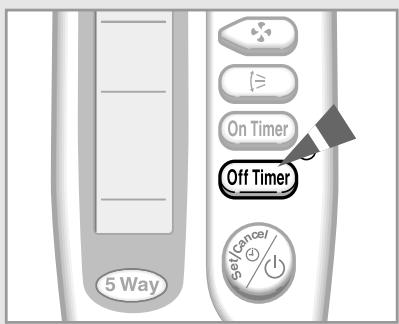

afin de marquer la fin

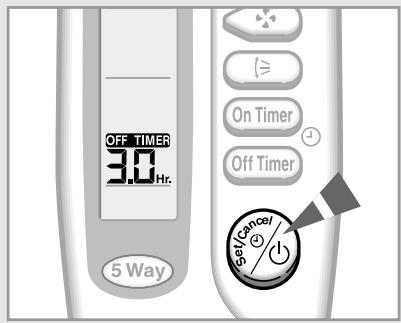

Résultat: ◆ Le temps restant s’affiche.

◆ Le voyant de la minuterie arrête de clignoter. ◆ Le climatiseur s’arrêtera automatiquement et le réglage de la minuterie d’arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé. Exemple

Si vous souhaitez mettre en marche le climatiseur dans

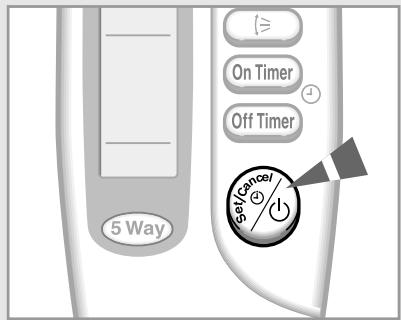

2 heures et l’arrêter deux après : 1. Appuyer sur le bouton ON TIMER jusqu’à ce que ‘2.0 Hr’ s’affiche. 2. Appuyer sur le bouton de Réglage/Annulation . 3. Appuyer sur le bouton OFF TIMER jusqu’à ce que ‘4.0 Hr’ s’affiche. 4. Appuyer sur le bouton de Réglage/Annulation .

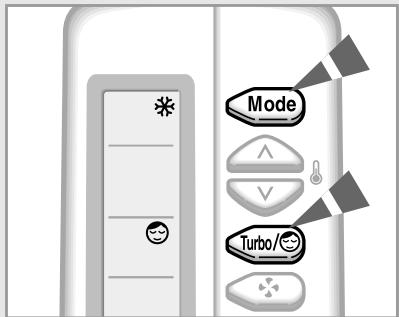

1 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Appuyez sur le bouton une ou plusieurs fois jusqu’à ce que apparaisse sur la télécommande.

Résultat: ◆ l’unité intérieure émet un bip. Résultat: ◆ le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Temp. sélectionnée heure de mise en marche

Résultat: ◆ l’unité intérieure émet un bip, n’apparaît plus,

◆ le ◆ le climatiseur fonctionne normalement.

(Marche/Arrêt) pour le

✴✴BA✴✴ remettre en marche. ✴✴C5✴✴

Si vous utilisez le climatiseur à...

température trop élevée

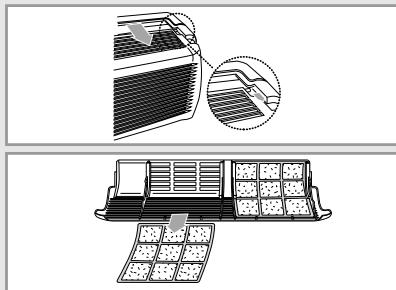

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

IMPORTANT Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

Le climatiseur ne fonctionne pas du tout.

◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.

◆ Vérifiez que l’indicateur 5 WAY(façons) de l’unité intérieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande. ◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui : - attendez l’heure programmée pour constater si le climatiseur se met en marche automatiquement - annulez la programmation (reportez-vous aux pages 16 et 17 pour plus d’informations)

La télécommande ne fonctionne pas.

◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande. ◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure (7 mètres maximum).

(Marche/Arrêt) de la

◆ Si nécessaire, remplacez les piles de la télécommande. télécommande. Le climatiseur ne refroidit pas la pièce.

◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct

(Automatique, Refroidissement). ◆ La température de la pièce est peut-être trop basse. ◆ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 20. ◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton

◆ Vérifiez que le mode d’opération est fixé sur le mode COOL(FRAIS) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode

DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.

La direction du flux d’air ne change pas quand vous appuyez sur le bouton SWING(TOURNER).

◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton

(Marche/Arrêt) de la télécommande.

La minuterie ne fonctionne pas.

◆ Vérifiez que la minuterie a été programmée correctement

(reportez-vous aux pages 16 et 17).

Des odeurs se répandent dans la pièce pendant la climatisation.

◆ Aérez la pièce.

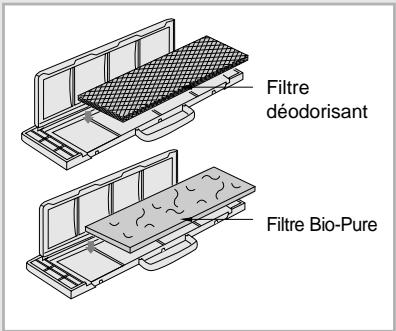

Bio-Pure pour enlever les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l’utilisation faite du climatiseur. 1

Retirez le filtre de son emballage.
