AS09HPBN - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	SAMSUNG
Modèle	AS09HPBN
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation
Plage de température - Refroidissement	16 °C à 30 °C
Plage de température - Chauffage	16 °C à 30 °C
Plage de température - Déshumidification	18 °C à 30 °C
Fonctions spéciales	Turbo, Économie d'énergie, Nettoyage automatique, Anions, Son On/Off
Télécommande	Avec piles AAA 1.5V (LR03), portée 7 mètres

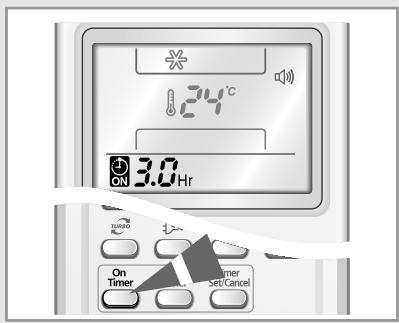

Minuteries	Minuterie de démarrage, minuterie d'arrêt, minuterie de veille (6 h)
Direction du flux d'air	Verticale (télécommande) et horizontale (manuelle)

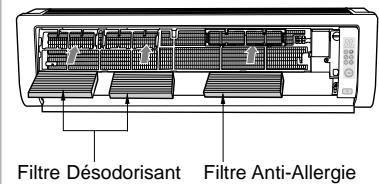

Filtres	Filtre à air (nettoyage toutes les 2 semaines), filtre Anti-Allergie et filtre Désodorisant (nettoyage tous les 3 mois)
Fonctionnement sans télécommande	Possible via le bouton On/Off sur l'unité intérieure
Protection	Démarrage différé de 3 minutes après arrêt, protection contre le givre (dégivrage automatique)
Installation	Doit être effectuée par un professionnel qualifié
Sécurité	Débrancher avant intervention, ne pas insérer d'objets, tenir les enfants éloignés
Alimentation	220-240 V, 50 Hz (estimation standard)

FOIRE AUX QUESTIONS - AS09HPBN SAMSUNG

Que faire si le climatiseur ne s'allume pas ?

Vérifiez d'abord que l'interrupteur de circuit est allumé. Assurez-vous que l'appareil est sous tension en appuyant sur le bouton Marche/Arrêt de la télécommande. Si le voyant de minuterie est allumé, attendez l'heure réglée ou annulez la minuterie.

La télécommande ne fonctionne pas, que faire ?

Vérifiez qu'aucun obstacle ne se trouve devant l'unité intérieure. Remplacez les piles par des piles neuves AAA 1.5V en respectant les polarités. Assurez-vous d'être à moins de 7 mètres de l'unité.

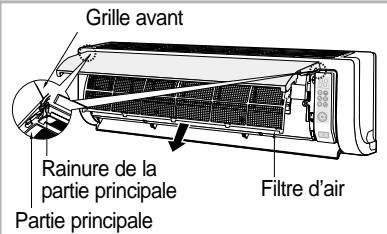

Comment nettoyer les filtres du climatiseur ?

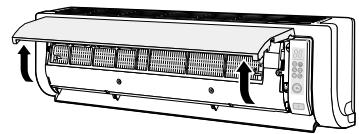

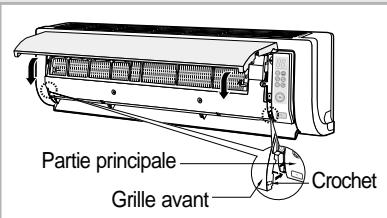

Éteignez l'interrupteur de circuit. Ouvrez la grille avant, retirez le filtre à air et aspire la poussière avec un aspirateur ou une brosse. Nettoyez la grille avec un chiffon doux et un détergent doux. Les filtres Anti-Allergie et Désodorisant se nettoient à l'eau claire tous les 3 mois.

Quelle est la température idéale en mode refroidissement ?

La plage de température en mode Réfrigération est de 16 °C à 30 °C. Pour un confort optimal et des économies d'énergie, réglez entre 24 °C et 26 °C.

Comment activer le mode Turbo ?

Appuyez sur le bouton Turbo de la télécommande en mode Automatique, Réfrigération ou Chauffage. Le climatiseur fonctionnera à pleine puissance pendant 30 minutes puis reviendra aux réglages précédents.

Le climatiseur ne refroidit pas suffisamment, pourquoi ?

Vérifiez que le mode Réfrigération est sélectionné et que la température est réglée plus basse que la température ambiante. Nettoyez les filtres à air s'ils sont sales. Assurez-vous qu'aucun obstacle ne bloque l'unité intérieure ou extérieure.

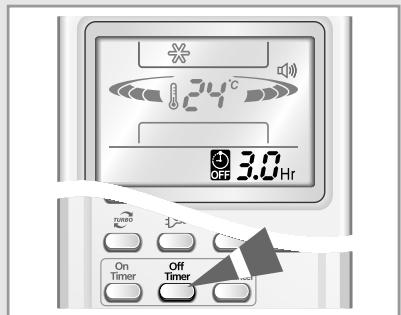

Comment régler la minuterie d'arrêt ?

Appuyez sur le bouton Off Timer de la télécommande jusqu'à afficher l'heure souhaitée (de 0,5 à 24 heures). Confirmez avec Timer Set/Cancel. Pour annuler, appuyez à nouveau sur Set/Cancel.

Pourquoi l'unité extérieure s'arrête-t-elle parfois en mode chauffage ?

C'est normal : l'appareil effectue un dégivrage automatique d'environ 7 minutes pour éliminer le givre. Le chauffage reprend ensuite automatiquement.

Comment utiliser la fonction Économie d'énergie ?

Appuyez sur le bouton Économie d'énergie en mode Réfrigération. La température sera limitée entre 26 °C et 30 °C. Les pales s'orientent verticalement pour optimiser la diffusion de l'air.

Des odeurs désagréables se dégagent du climatiseur, que faire ?

Utilisez le mode Ventilation pendant quelques heures pour aérer la pièce. Nettoyez les filtres régulièrement. Si l'odeur persiste, activez la fonction Nettoyage automatique pour stériliser l'intérieur de l'appareil.

MODE D'EMPLOI AS09HPBN SAMSUNG

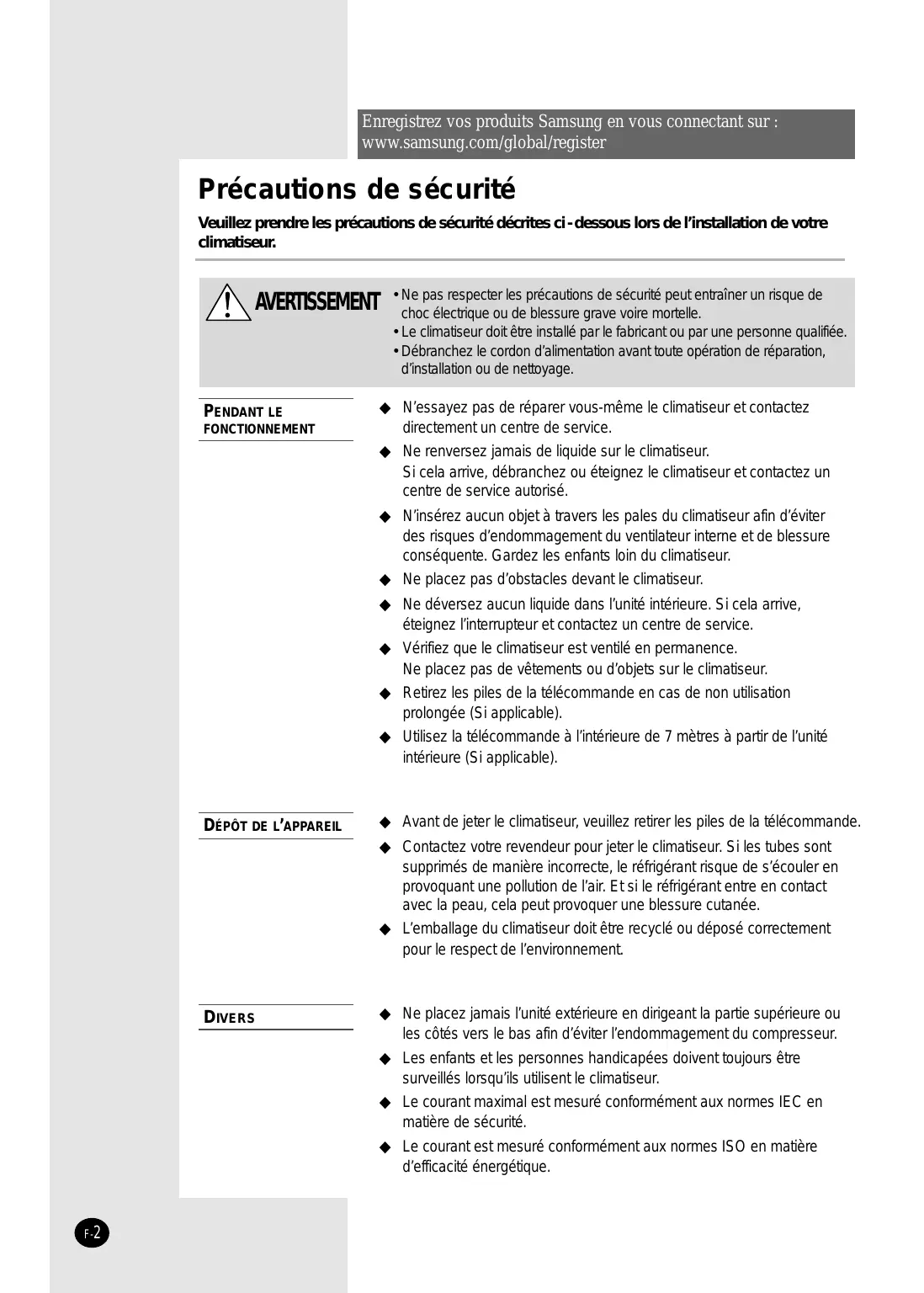

Précautions de sécurité

Veuillez prendre les précautions de sécurité décrites ci-dessous lors de l'installation de votre climatiseur.

Avertissement

• Ne pas respecter les précautions de sécurité peut entrainer un risque de choc électrique ou de blessure grave voire mortelle.
• Le climatiseur doit être installé par le fabricant ou par une personne qualifiée.
• Débranche le cordon d'alimentation avant toute opération de réparation, d'installation ou de nettoyage.

Pendant le fonctionnement

N'essayez pas de réparer vous-même le climatiseur et contactez directement un centre de service. Ne renversez jamais de liquide sur le climatiseur. Si cela arrive, débranchez ou éteignez le climatiseur et contactez un centre de service autorisé. N'insérez aucun objet à travers les pales du climatiseur afin d'éviter des risques d'endommagement du ventilateur interne et de blessure conséquence. Gardez les enfants loin du climatiseur. Ne placez pas d'obstacles devant le climatiseur. Ne déversez aucun liquide dans l'unité intérieure. Si cela arrive, éteignez l'interrupteur et contactez un centre de service. Vérifiez que le climatiseur est ventilé en permanence. Ne placez pas de vêtements ou d'objets sur le climatiseur. Retirez les piles de la télécommande en cas de non utilisation prolongée (Si applicable). Utilisez la télécommande à l'intérieur de 7 mètres à partir de l'unité intérieure (Si applicable).

Dépôt de l'appareil

Avant de jeter le climatiseur, veuillez retirer les piles de la télécommande. Contactez votre revendeur pour jeter le climatiseur. Si les tubes sont supprimés de manière incorrecte, le réfrigerant risque de s'écouler en provoquant une pollution de l'air. Et si le réfrigerant entre en contact avec la peau, cela peut provoquer une blessure cutanée. L'emballage du climatiseur doit être recyclé ou déposé correctement pour le respect de l'environnement.

Ne placez jamais l'unité extérieure en dirigeant la partie supérieure ou les côtés vers le bas afin d'éviter l'endommagement du compresseur. Les enfants et les personnes handicapées doivent toujours être surveillés lorsqu'ils utilisent le climatiseur. Le courant maximal est mesuré conformément aux normes IEC en matière de sécurité. Le courant est mesuré conformément aux normes ISO en matière d'efficacité énergétique.

Avant utilisation

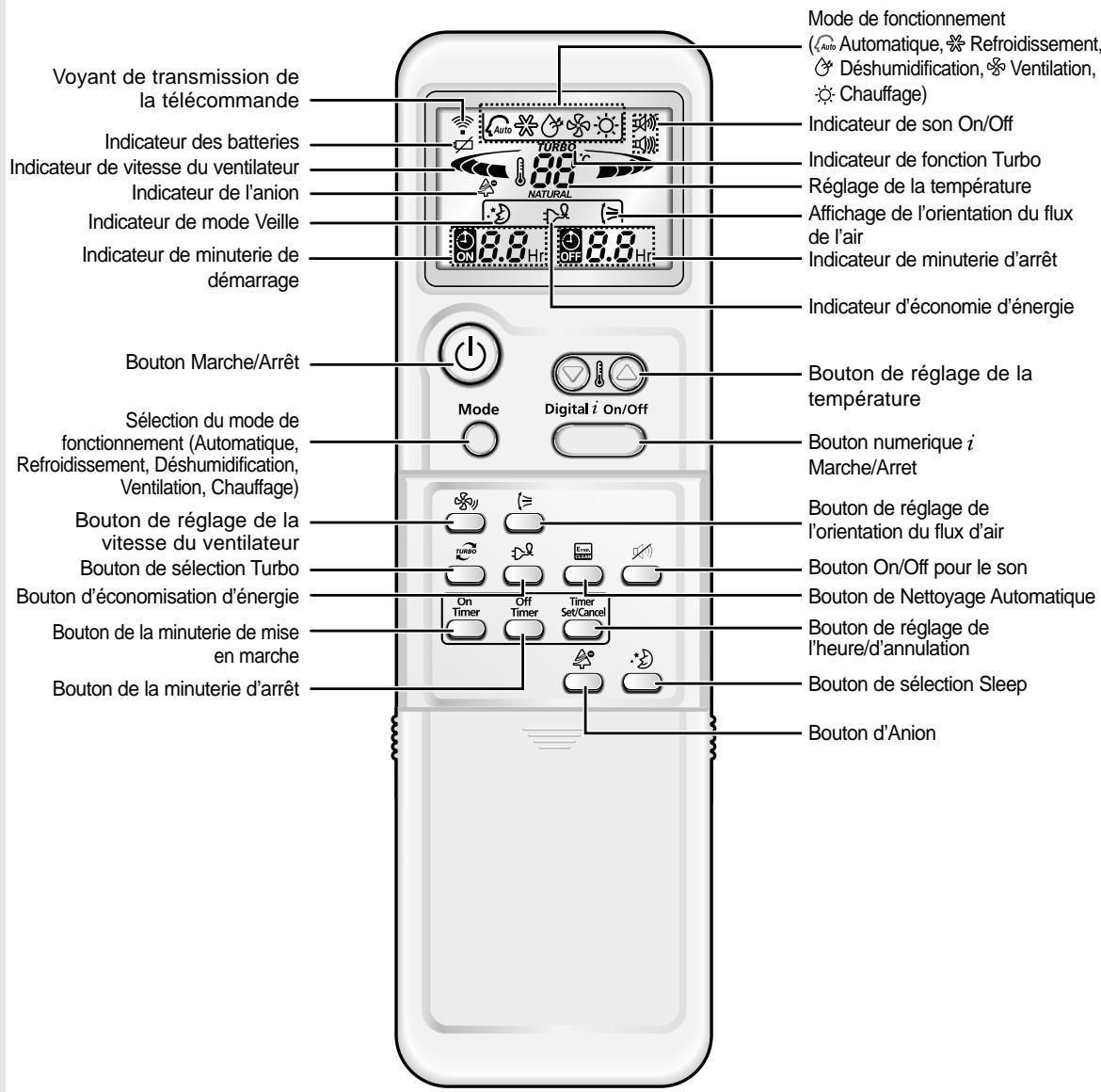

■ Précautions de sécurité 2 Noms des composants 4 ■ Télécommande-Buttons & Affichage 6 ■ Insertion des piles dans la télécommande 7 ■ Mise en route 8

■ Sélection du mode Automatique 9 ■ Sélection du mode Réfrigération 10 ■ Sélection du mode Chauffage 11 ■ Sélection du mode Séchage 12 ■ Sélection du mode Ventilation 13 ■ Sélection de la fonction Turbo 14 ■ Sélection de la fonction Économie d’énergie 15 ■ Sélection de la fonction Nettoyage Automatique 16 ■ Sélection de la fonction Son On/Off 17 ■ Sélection de la fonction Anions 18 ■ Ajustement vertical de la direction du souffle d’air 19 ■ Ajustement horizontal de la direction du souffle d’air 19 ■ Minuterie de démarrage 20 ■ Minuterie d’arrêt 21 ■ Minuterie de veille 22

Recommendations pour l'utilisation

■ Recommandations pour un meilleur fonctionnement 23 ■ Température & Humidité 24 ■ Fonctionnement du climatiseur sans télécommande 25 ■ Guide de dépannage 26 Nettoyage du climatiseur 27 Nettoyage du filtre Anti-Allergie et du filtre Désodorisant (option) 27

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Le design et la forme peuvent varier selon le modèle.

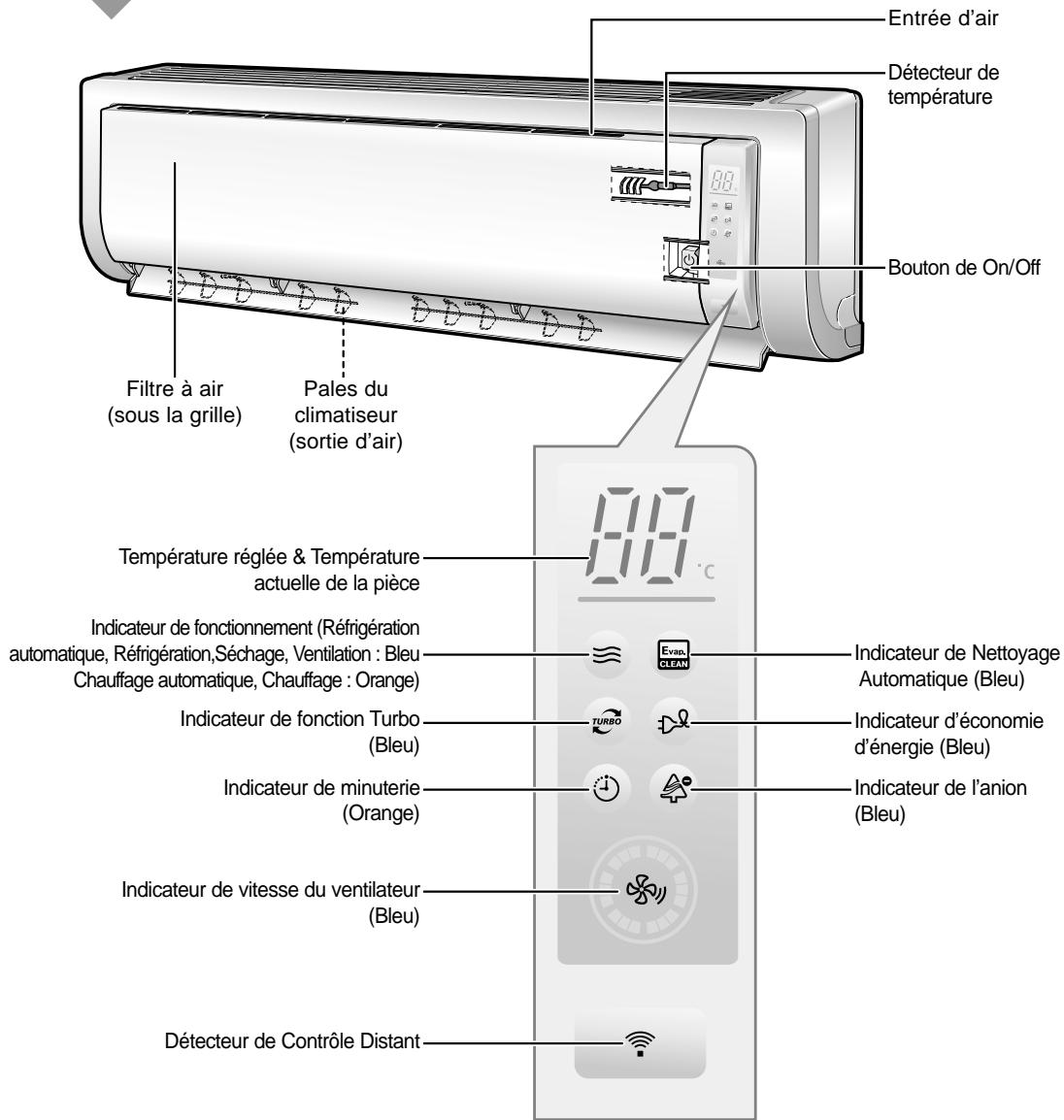

Unité intérieure

Note

En mode Automatique, deux indicateurs de ventilation s'allument et s'eteignent alternatively. Dans tous les modes sauf le mode Automatique, l'indicateur de la vitesse du ventilateur augmente et diminue continuèlement et se returne à chaque fois que vous appuyez sur le bouton Si vous sélectionné la fonction Turbo, l'indicateur de vitesse du ventilateur s'allume en affichant une vitesse maximale. Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton Digital ouvoir sur la télécommande. La sonde de température ambiente detecte la température de l'air autour de la sonde, et montre la température sur l'écran.

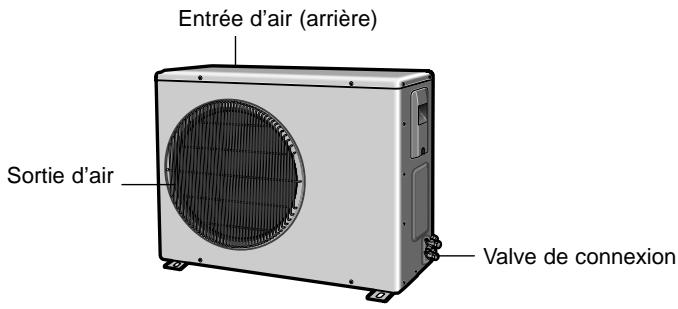

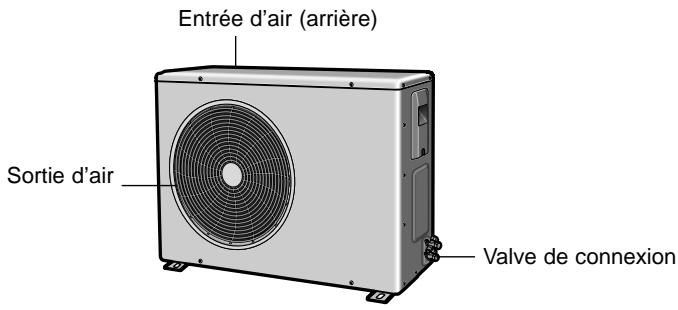

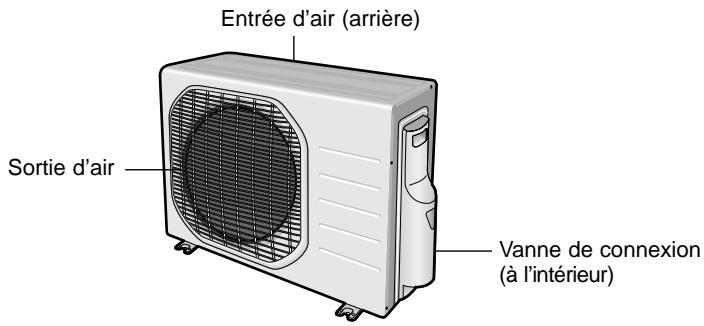

Unité extérieure

AS09HPAX

AS09HPBX

AS12HPAX

AS12HPBX

Unité extérieure

AS18HPAX

AS18HPBX

Unité extérieure

AS24HPAX

AS24HPBX

Veuillez insérer/replacez les piles ou les lorsque:

Vous venez d'acheter le climatiseur La télécommande ne fonctionne pas correctement

Note Utilisez deux piles AAA, LR03 1,5V.

N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes. Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

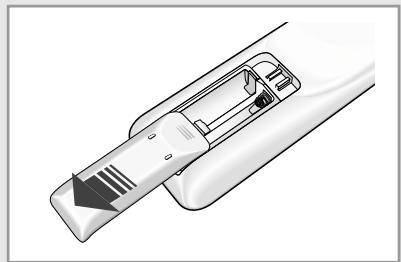

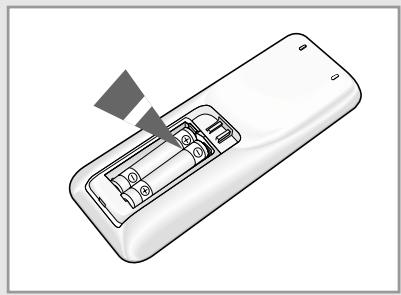

1 Retirez le couvercle du compartiment à piles situé à l'arrière de la télécommande en le glissant avec le pouce. 2 Insérez deux piles dans le compartiment en respectant les polarités indiquées par les symboles + et -. 3 Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.

Mise en route

Le présent Manuel de l'utilisateur vous fournit des informations

précieuses concernant notre climatisation.

Veuillez lire attentivement ce manuel avant d'utiliser le climatiseur.

Il vous guidera à mieux découvrir les caractéristiques et les avantages de l'appareil.

Les descriptions de base sont présentées dans la page 4 à 6.

Dans les pages qui suivent, vous découvrez une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures :

APPUYEZ

POUSSEZ

MAINTENEZ APPUYE

Sélectionnez le mode Automatique si vous souhaitez réfrigerer ou chauffer automatiquement votre pièce. Dans ce mode, vous avez la possibilité d'ajuster la température.

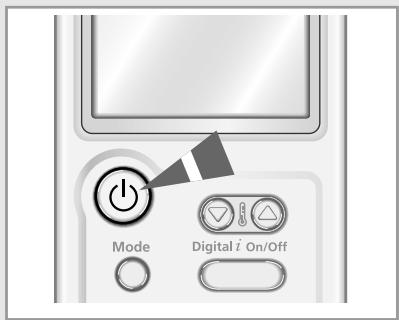

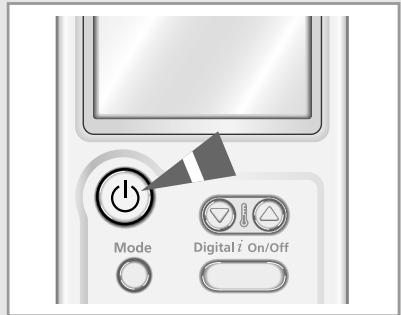

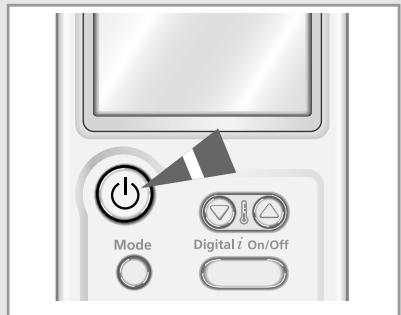

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

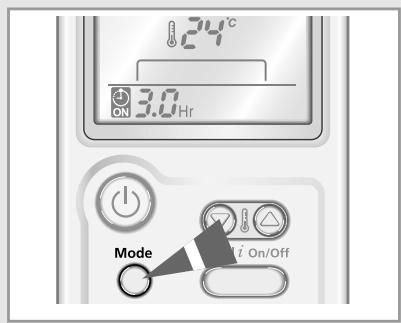

Appuyez sur le bouton mode de la télécommande jusqu'à ce que Auto s'affiche.

Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatisation fonctionne en mode Automatique. En mode Automatique, la pièce sera réfrigérée ou chauffée en fonction de la température sélectionnée. Durant son fonctionnement, le climatiseur change son mode automatiquement entre Réfrigération et Chauffage en fonction de la température actuelle.

Note : Vous pouvez changer de mode à tout moment.

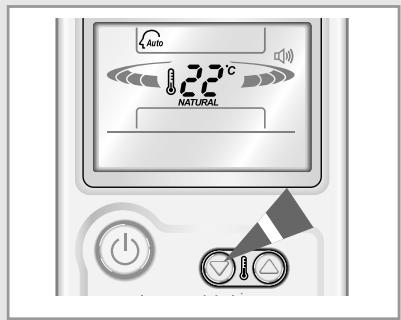

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.

Résultat: À chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1°C - L'unité intérieure émet un bip

La vitesse du ventilateur est automatiquement régée. 2 indicateurs de vitesse du ventilateur s'allument et s'éteignent alternativement.

Panneau de commande

Sélection du mode régénération

Panneau de commande

Sélectionnez le mode Réfrigération si vous souhaitez réfrigerer votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.

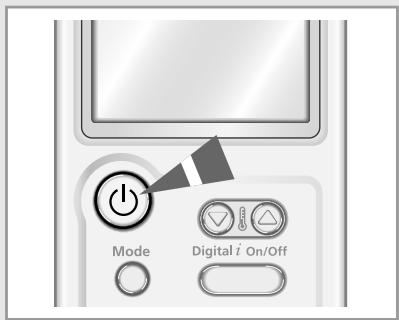

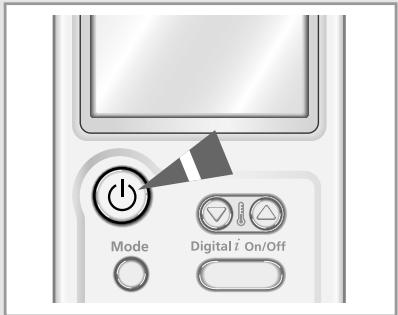

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

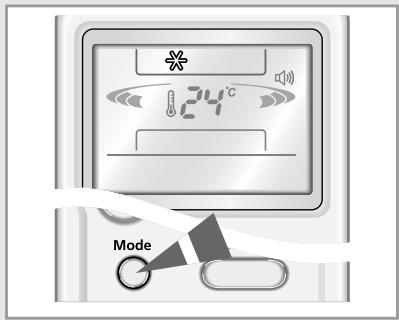

Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Régirgération.

Note : Vous pouvez changer de mode à tout moment.

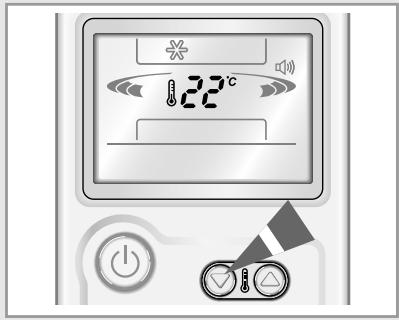

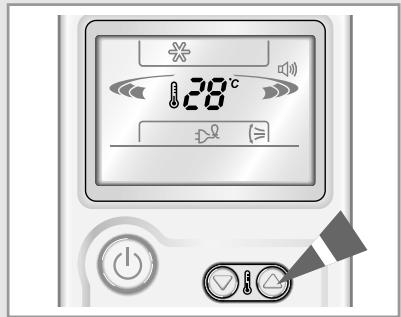

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.

Résultat: À chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1°C
• L'unité intérieure émet un bip

Lorsque la température de la pièce est supérieure à celle sélectionnée, la réfrigération démarre.

Lorsque la température de la pierce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionne toujours.

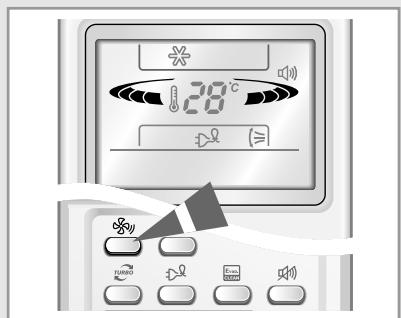

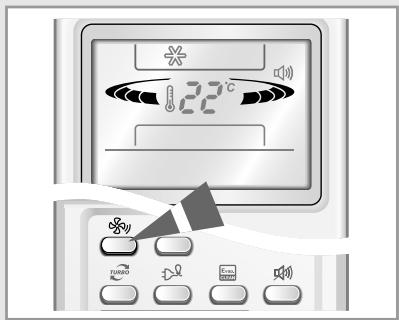

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Automatique (ordre: → → →)

Fable

Moyen

Fort

Résultat: ♦ À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternativement à chaque fois que vous appuyez sur le bouton

Note En mode Automatique, la vitesse du ventilateur de l'unité intérieure varie en fonction de la température.

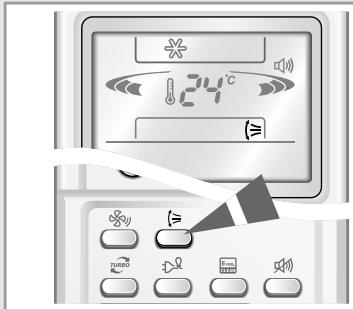

En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

Sélection du mode chauffage

Sélectionnez le mode Chauffage si vous souhaitez chauffer votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

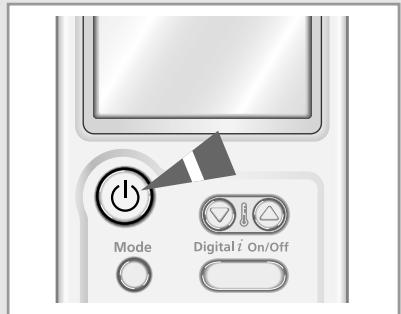

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

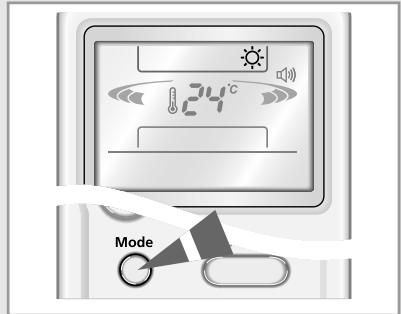

Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Chauffage.

Note : Vous pouvez changer de mode à tout moment.

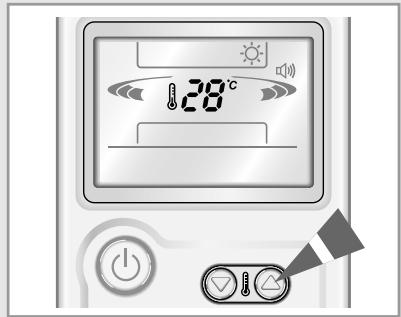

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.

Résultat: ♦ À chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1°C - L'unité intérieure émet un bip Lorsque la température de la pièce atteint une température de 5°C de plus que celle sélectionnée, le chauffage s'arrête tandis que le ventilateur fonctionne toujours. Lorsque la température de la pièce atteint une température de 3°C de moins que celle sélectionnée, le chauffage redémarre.

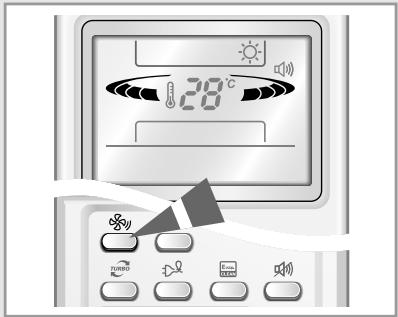

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Automatique (ordre: → → →)

Fonction Moyen Fort

Résultat: ♦ À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternativement à chaque fois que vous appuyez sur le bouton Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d'empêcher l'air froid de partager l'unité interieure. Cela contribue à chauffer plus efficacement votre pièce.

Note En mode Automatique, la vitesse du ventilateur de l'unité intérieure varie en fonction de la température.

5 En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

Panneau de commande

Sélectionnez le mode Séchage si vous souhaitez déshumidifier votre pièce. Vous avez la possibilité d'ajuster la température dans ce mode.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

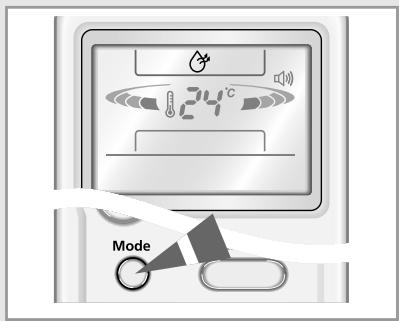

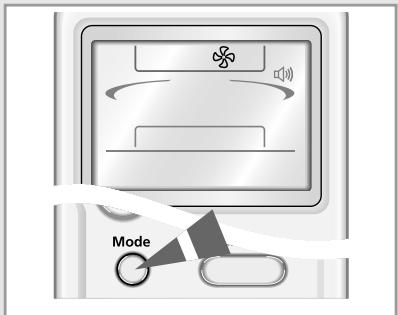

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez

sur le bouton mode

Le climatiseur fonctionne en mode Seshage.

Note : vous pouvez changer de mode à tout moment.

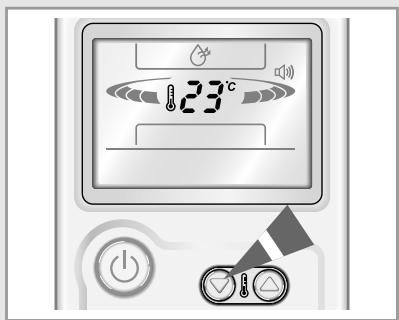

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 18°C à 30°C.

Résultat : À chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1°C

L'unité intérieure émet un bip

La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.

En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

Sélectionnez le mode Ventilation si vous souhaitez aérer votre pièce. Ce mode est utilisé pour rafraîchir votre pièce et vous avez la possibilité d'ajuster la vitesse du ventilateur dans ce mode.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

Mode d'emploi

2 Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez.

sur le bouton mode

Le climatiseur fonctionne en mode Ventilation. La température s'ajuste automatiquement.

Note : vous pouvez changer de mode à tout moment.

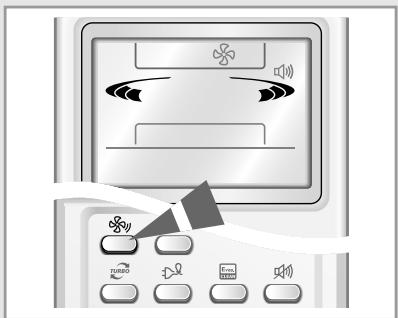

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Faible

Moyen

Fort

Résultat: ♦ À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip. L'indicateur de vitesse du ventilateur s'allume et s'éteint alternativement à chaque fois que vous appuyez sur le bouton.

4 En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

Panneau de commande

Panneau de commande

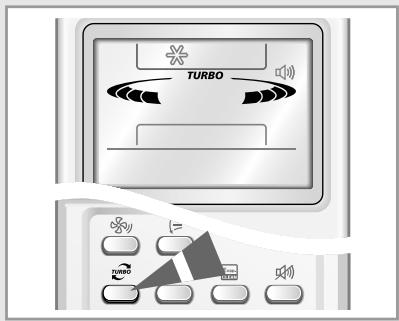

Sélectionnez la fonction Turbo si vous souhaitez réfrigerer ou chauffer une pièce le plus rapidement possible. Le climatiseur retourne en mode précédent au bout de 30 minutes de fonctionnement à sa capacité maximale.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton

Résultat: • La température et les paramètres du ventilateur s'ajustent automatiquement.

L'indicateur de vitesse du ventilateur s'allume en affichant une vitesse maximale. Le climatiseur réfrigère ou chauffe la pièce le plus rapidement possible. Au bout de 30 minutes, le climatiseur retourne en mode précédent. Vous pouvez sélectionner la fonction Turbo en mode Automatique, Réfrigération ou Chauffage. Si vous sélectionnez cette fonction en mode Séchage ou Ventilation, le climatiseur bascule en mode Automatique.

3 Pour arrêter la fonction Turbo sans attendre le décalage de 30 minutes, appuyez de nouveau sur le bouton. Résultat: Le climatiseur rétablit automatiquement les paramètres précédents. 4 En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

Sélectionnez la fonction Économie d'énergie si vous souhaitez économiser l'énergie pendant la réfrigération. La zone de température diminue pour exécuter cette fonction.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

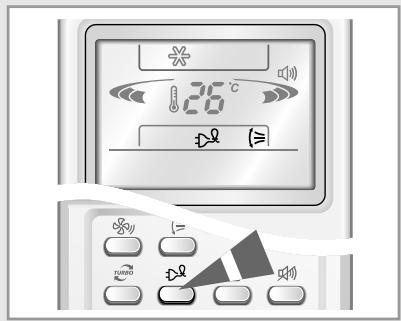

Appuyez sur le bouton

Résultat: L'unité intérieure émet un bip. Le climatiseur démarre en mode Économie d'énergie. Les pales extérieures du climatiseur s'orientent verticalement. Pour arrêter le mode Économie d'énergie, appuyez de nouveau sur le bouton.

Note : pouvez sélectionner le mode Économie d'énergie uniquement en mode Réfrigération.

Pour ajuster la température, appuyez sur le bouton

Que la température désirée s'affiche. La température que vous pouvez sélectionner est de 26°C à 30°C.

Si vous souhaitez sélectionner une température inférieure à 26°C, annulez d'abord la fonction d'économie d'énergie.

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternativement à chaque fois que vous appuyez sur le bouton

5 En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 19.

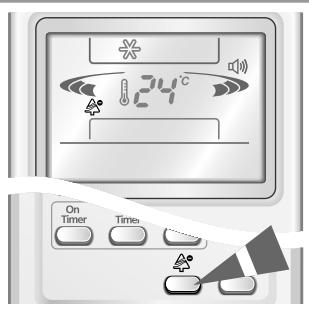

Sélection de la fonction nettoyage automatique

Télécommande

Panneau de commande

Sélectionnez la fonction Nettoyage Automatique pour stériliser le climatiseur ou pour supprimer la moisissure. Cette fonction est disponible même lorsque le climatiseur est éteint.

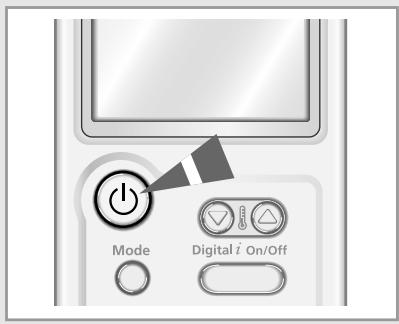

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

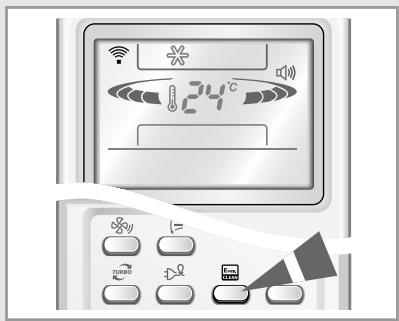

Appuyez sur le bouton

Résultat: L'indicateur de l'unité interieure s'allume et la fonction Nettoyage Automatique est sélectionnée. Lorsque vous éteignez le climatiseur, il exécute la fonction Nettoyage Automatique pendant 30 minutes avant de s'éteindre. Si vous appuyez sur le bouton pendant que le climatiseur est éteint, la climatiseur exécute la fonction Nettoyage Automatique pendant 30 minutes.

Lorsque le climatiseur est mis	Mode	Durée de fonctionnement
Sous tension	Automatique, Régirgération, Séchage	30 minutes
	Chauffage, Ventilation	15 minutes
Hors tension		30 minutes

Note : L'indicateur de Nettoyage Automatique s'affiche uniquement sur l'unité intérieure.

3 Appuyez de nouveau sur le bouton si vous voulez arrêté la fonction Nettoyage Automatique avant la fin de la durée fixe de 30 minutes.

Vous pouvez activer ou désactiver le son du climatiseur depuis la télécommande.

1 Appuyez sur le bouton pour désactiver le son.

Note

À chaque fois que vous appuyez sur le bouton, la fonction Son On/Off est sélectionnée alternativement.

Off

Le climatiseur peut produire de l'anion avec un ionizer dans l'unité intérieure. Comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est éteint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion. L'unité intérieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est éteint, celui-ci sera allumé automatiquement et produira de l'anion en mode de ventilateur à une basse vitesse de ventilateur.

2 Appuyez de nouveau sur le bouton pour arrêter la fonction Anion.

Résultat: Le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

3 En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 19.

Ajustement vertical de la direction du souffle d'air

Voupez ajuster verticalement la direction du souffle d'air. Les pales extérieures du climatiseur s'orientent vers le haut ou vers le bas afin d'optimiser la réfrigération ou le chauffage.

1 Appuyez sur le bouton jusqu'à ce que vous obtieniez la direction désirée. Résultat: L'orientation verticale des pales est modifiée. 2 Pour orienter les pales vers le haut ou vers le bas, appuyez sur le bouton pendant le fonctionnement. 3 Pour annuler l'orientation verticale des pales, appuyez de nouveau sur le bouton

Note

arrêtez le climatiseur

les pales se ferment complètement.

le remettez en marche

les pales se remettent sur

leur position initiale.

Ajustement horizontal de la direction du souffle d'air

Vous supportez ajuster horizontallement la direction du souffle d'air avec les mains. Les petites pales interieures du climatiseur dirigent l'air vers la direction desiree.

1 Ajustez les pales intérieures du climatiseur en les poussant vers la gauche ou vers la droite.

Vous pouvez sélectionner la minuterie de démarrage afin que le climatiseur démarre automatiquement à une heure désignée. Les valeurs sélectionnables sont de 30 minutes à 24 heures.

1 Pour régler la minuterie de démarrage, appuyez sur le bouton jusqu'à ce que l'heure désirée s'affiche. Vous pouvez sélectionner une valeur entre 0,5 et 24 heures. 2 Appuyez sur le bouton Timer Set/Cancel pour confirmer la sélection.

Résultat: Le temps restant s'affiche.

L'indicateur de temps arrête de clignoter. L'affichage du mode sélectionné et de la température disparaissent au bout de 10 secondes. Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minuterie de démarrage disparaît.

Pour une sélection préalable du mode, appuyez sur le bouton Mode jusqu'à ce que le mode désiré s'affiche.

Résultat: Le climatiseur fonctionne en mode sélectionné lors de son démarrage.

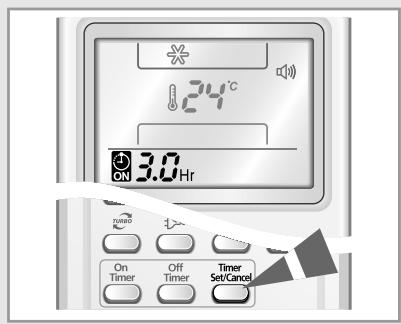

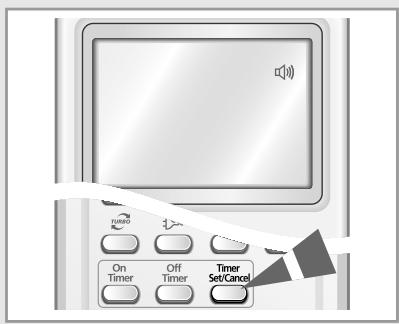

Pour annuler la minuterie de démarrage

Pour annuler la minuterie de démarrage, appuyez sur le bouton Set/Cancel

Note

Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez sélectionner la minuterie d'arrêt afin que le climatiseur s’éteigne automatiquement à une heure désignée. Les valeurs sélectionnables sont de 30 minutes à 24 heures.

1 Pour régler la minuterie d'arrêt, appuyez sur le bouton Off Timer jusqu'à ce que l'heure désirée s'affiche. Vous pouvez sélectionner une valeur entre 0,5 et 24 heures. 2 Appuyez sur le bouton Set/Cancel pour confirmer la sélection.

Résultat: Le temps restant s'affiche. L'indicateur de temps àéré clignote. Le climatiseur s'éteint automatiquement à l'heure désignée et l'indicateur de minuterie d'arrêt disparaît.

Exemple : Si vous voulez que le climatiseur démarre dans 2 heures pour continuer son fonctionnement pendant 2 heures :

1. Appuyez sur le bouton 'à ce que '2,0 Hrs' s'affiche.
2. Appuyez sur le bouton On
3. Appuyez sur le bouton Off jusqu'à ce que 4,0 Hrs s'affiche.
4. Appuyez sur le bouton Tinner 1

Note Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton Mode ou © après le réglage de la minute d'arrêt.

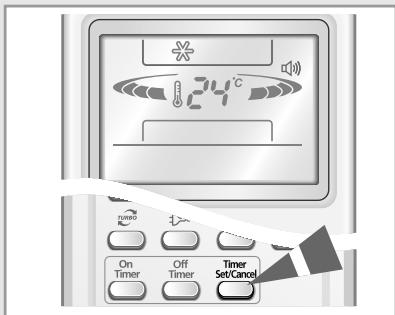

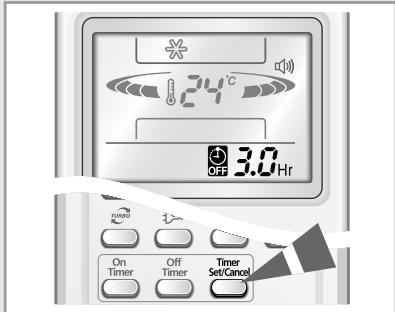

Pour annuler la minuterie d'arrêt

Pour annuler la minuterie d'arrêt, appuyez sur le bouton Timer Set/Cancel

Note : Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

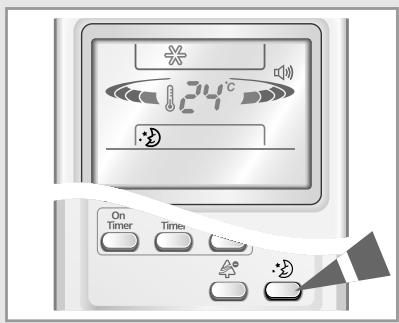

Vous pouvez sélectionner la minuterie de veille afin que le climatiseur s'éteigne automatiquement lorsque vous dormez. Le climatiseur arrête fonctionnement 6 heures après le réglage de la minuterie de veille.

1 Appuyez sur le bouton

Résultat: L'unité intérieure émet un bip.

Le climatiseur sera contrôlé de la façon indiquée dans l'illustration ci-dessous.

Notez. Sous-poussez sélectionner la minuterie de veille uniquement en mode Réfrigération ou Chauffage.

Réfrigération

La température augmente de 1°C par heure. Avec une augmentation de 2°C, la température est maintenue pendant 4 heures.

Chauffage

La température diminue de 1°C par heure. Avec une diminution de 2°C, la température est maintenue pendant 4 heures.

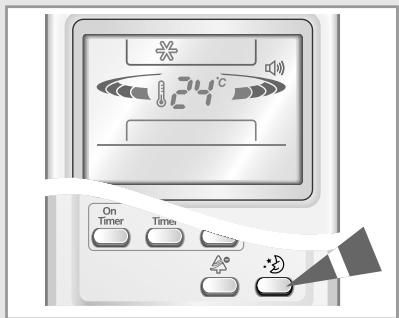

Pour annuler la minuterie de veille

Pour annuler la minuterie de veille, appuyez sur le bouton

Résultat: L'unité intérieure émet un bip.

L'indicateur ·^* ne s'affiche plus. Le climatiseur fonctionne normalement.

Veuillez suivre les recommandations suivantes lors de l'utilisation de votre climatiseur:

Sujet	Recommendations
Capacité de chauffage	La pompe à chaleur intégrée dans le climatiseur aspire l'air chaud de l'extérieur pour l'apporter vers l'intérieur. Lorsque la température extérieure baisse, le climatiseur chauffe moins bien. Si vous trouvez que lapiece n'est pas suffisamment chaude, utilisez un apparéil de chauffage supplémentaire.
Circulation d'air chaud	Le climatiseur fait circuler l'air chaud pourchauffer votre piece. Chauffer une piece entière nécessitant un certain temps,veuillez démarrer le climatiseur à l'avance.
Givre	Lorsque vous sélectionnez le modeChaffage, le givre peut se former sur l'unitéintérieure dû à la basse température et àl'humidité elevée.Dans ce cas:◆ Le chiffage s'arrête.◆ L'opération de dégivrage se faitautomatiquement pendant environ7 minutes.Au bout de 7 minutes, le chiffageredémarre normalement.
Hautes températuresintérieure et extérieure	Si les températures intérieure et extérieuresont élevées toutes les deux lorsque vous sélectionné le mode Chaffage, leventilateur et le compresseur de l'unitéextérieure peuvent s'arrêté de temps entemps. C'est un phénomène normal;Veuillez patienter jusqu'à ce que leclimatiseur redémarre.
Echec à l'alimentation	Lorsqu'un échec à l'alimentation survient encours de fonctionnement du climatiseur,celui - ci s'éteint.Quand le courant revient, le climatiseurredémarre automatiquement.
Mécanisme de protection	Si le climatiseur est démarré tout de suiteaprès son branchement ou son arrêt, il faut 3 minutes pour assurer sonfonctionnement normal.

En vérifiant les tableaux suivants, vous pouvez utiliser plus efficacement votre climatiseur.

Si le climatiseur est utilisé à …	Alors…
Haute température	Le climatiseur peut arrêter son fonctionnement en raison protection.
Basse température	Il peut y avoir une fuite d'eau ou des disfonctionnements en cas de gel de l'échangeur.
Humidité élevé	L'eau peut se condenser et s'écouler de la surface de l'unité intérieure en cas de non utilisation prolongée du climatiseur.

Fonction	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C approx.	Inférieure ou égale à 27°C	-
Réfrigération	21°C à 43°C approx.	16°C à 32°C approx.	Inférieure ou égale à 80%
Déshumidification	18°C à 43°C approx.	16°C à 32°C approx.	-

Si la température extérieure est inférieure ou égale à 0°C, la capacité de chauffage diminue jusqu'à 70 à 80% selon les conditions de fonctionnement. Si vous utilisez le climatiseur à une température supérieure à 32°C (température intérieure), la capacité de réfrigération diminue.

Vous pouvez contrôler tout climatiseur directement, sans télécommande.

1 Ouvrez la grille avant. 2 Pour allumer le climatiseur, appuyez sur le bouton situé sur la grille avant de l'unité intérieure.

Résultat:

L'indicateur de fonctionnement de l'unité intérieure s'allume. L'unité intérieure émet un bip. Le climatiseur démarre en mode approprié selon la température de la pièce. Au cours de son fonctionnement, le climatiseur change automatiquement son mode de fonctionnement entre Réfrigération et Chauffage en fonction de la température actuelle.

Température de la pièce

Inférieure à 21°C

Supérieure à 21°C

Mode de fonctionnement

Chauffage

Refrigération

3 Pour éteindre le climatiseur, appuyez de nouveau sur le bouton de On/Off.

Note

Même si vous avez démarré le climatiseur avec le bouton de On/Off, vous pouvez toujours le contrôler avec la télécommande.

Avant de contacter un centre de service, veuillez vérifier ce qui suit. Cela vous fera économiser temps et argent.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas.	Vérifiez que l'interrupteur de circuit du climatiseur est allumé.Vérifiez que le climatiseur est allumé. Si nécessaire, appuyez sur le bouton (On/Off) de la télécommande.Vérifiez si l'indicateur de minuterie de l'unité interieure est allumé.Si c'est le cas:- Soit attendez jusqu'à ce que l'heure réglée soit atteinte et que le climatiseur démarre automatiquement.- Soit annulez la minuterie. (voir la page 20 à 21 pour plus de détails)
Le climatiseur ne fonctionne pas avec télécommande.	Assurez-vous qu'il n'y ait pas d'obstacles devant l'unité interieure.Vérifiez les piles de la télécommande.Assurez-vous que vous placez à une distance inférieure à 7 mètres de l'unité interieure.
Aucun bip n'est émit lorsque vous appuyez sur (On/Off) de la télécommande.	Vérifiez que la télécommande est bien dirigée vers le détecteur de télécommande situé sur le côte droit de l'unité interieure.Remplacez les piles de la télécommande par des nouvelles.
Le climatiseur ne réfrigère/chauffe pas.	Vérifiez que le mode de fonctionnement est correctement sélectionné (Automatique, Réfrégération, Chauffage).Il est possible que la température de la pièce est trop BASSE ou trop haute.Vérifiez si le filtres à air ne sont pas sales(rajefrez -vous à la page 27 pour le nettoyage des filtres).Assurez-vous qu'il n'y ait aucun obstacle devant l'unité interieure.
Lors du chauffage, la température désirée n'est jamais atteinte et le climatiseur s'accroTE fréquemment.	Vérifiez que la température désire est correctement sélectionnée.Augmentez la vitesse du ventilateur.Si le souffle d'air est dirigé vers le bas, orientez les pales vers le bas avec la télécommande.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton .	Vérifiez sur quel mode (Réfrigération, Chauffage, Ventilation) le climatiseur est - il régèle: en mode Automatique à Séchage, la vitesse du ventilateur change automatiquement.
La direction du fouffe d'air ne change pas lorsque vous appuyez sur le bouton .	Vérifiez que le climatiseur est bien allumé. Si nécessaire, appuyez sur le bouton (On/Off) de la télécommande.
La minuterie ne déclenché pas correctement.	Assurez - vous que la minuterie soit correctement réglée; voir la page 20 à 21.
Les mauvaises odeurs se rependant dans la pièce lors du fonctionnement du climatiseur.	Aéréz votre pièce en utilisant le mode Ventilation.

Afin d'assurer un meilleur fonctionnement de votre climatisation, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

N'oubliez pas d'éteindre l'interrupteur de circuit avant de procéder au nettoyage du climatiseur.

1 Ouvrez la grille avant en tirant sur les onglets situés en bas à droite et à gauche de l'unité interieure. 2 Retirez la grille avant en la tirant vers l'avant. 3 Prenez l'extrémité du filtre à air situé en bas de la grille avant et retirez-le en le tirant. 4 Enlevez toutes les poussières accumulées sur le filtre à air à l'aide d'un aspirateur ou d'une brosse. 5 Lorsque le nettoyage est terminé, insérez la partie supérieure du filtre dans sa fente et fixez-le sur cinq onglets de la grille. 6 Nettoyez la grille avant avec un chiffon imbibé d'un détergent doux (NE JAMAIS utiliser le benzène, les solvants ou d'autres produits chimiques). 7 Réassemblez le filtre à air et la grille avant.

Note

En cas de non utilisation prolongée du climatiseur, faites-le fonctionner en mode Ventilation pendant 3 à 4 heures afin de faire sécher l'intérieur du climatiseur.

Nettoyage du filtre anti-allergie et du filtre désodorisant (option)

Un filtre Anti-Allergie et un filtre Désodorisant se trouvent à l'intérieur de votre climatisation. Vous devez les nettoyer tous les 3 mois.

1 Ouvrez la grille avant supérieure en poussant les onglets situés en bas à droite et à gauche de la grille. 2 Retirez le filtre Anti-Allergie et le filtre Désodorisant. 3 Lavez les filtres à l'eau propre et faites-les sécher à l'ombre. 4 Remettez les filtres à leur place. 5 Refermez la grille avant.
