MODE D'EMPLOI TATOU ATLANTIC

Panneau rayonnant connecté

Radiant panel heater - Horizontal and vertical - Warmtestraalradiator - Horizontale en verticale modellen - Emisor radiante - Versiones horizontales y verticales - Emissor radiante - Verso horizontally e verticais - Promiennik elektryczny - Wersja pozioma i pionowa - Telenon3nyuioqa naheb - CyuectByeT - BepTKaIbHa n rorpOHTaIbHa - Bercs np6oRa

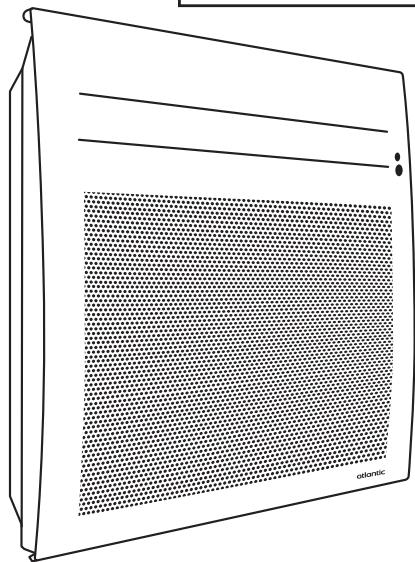

NOTICE d'utilisation et d'installation

Installation and operating manual - Gebruiksen en installatiehandleiding - Manual de uso e instalação - Manual do nome e da instalação - Instrukcja obsługi i montażu - Инструкция по эксплуатации и установке

Manual must be kept by end user Gids te bewaren door de gebruiker Guia que deben ser conservada por el usuario Guia a conservar pelo usuario Instrukcia obstzug Pekomehyetc coxpanenene danhno nHCTpykunn noIb30bATElem

Panneau rayonnant connecté

NOTICE D'UTILISATION SIMPLIFIÉE

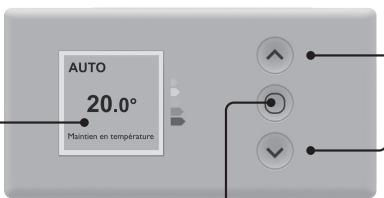

Boitier de commande

Affichage digital avec information sur le mode en cours, la température de consigne, les réglages de programmation et l'indicateur de consommation

• Valider
• Eteindre ou allumer (appui long)
• Verrouiller ou déverrouiller (appui long)

Augmenter ou diminuer la température sans avoir besoin de valider - Naviguer dans les menus

Lorsque l'appareil fonctionne mais que le boîtier n'est pas manipulé, l'écran n'est pas rétroéclairé et affiche la température de consigne.

1 - JE METS en MARCHE et JE PILOTE mon appareil

• À la première mise sous tension, suivez les instructions affichées à l'écran. Choisissez la langue, etc. Pour modifier la température :
• Pour modifier l'heure, allez dans le menu principal et descendez jusqu'à «Paramètres» :

• Pour sortir d'un menu à chaque instant, naviguez avec les flèches et validez l'icône Retour présente dans chaque menu :

Pour verrouiller les commandes, faites un appui long sur O puis sélectionnez verrouiller :

Répéter cette opération pour déverrouiller.

2 - Les MODES de fonctionnement de mon appareil

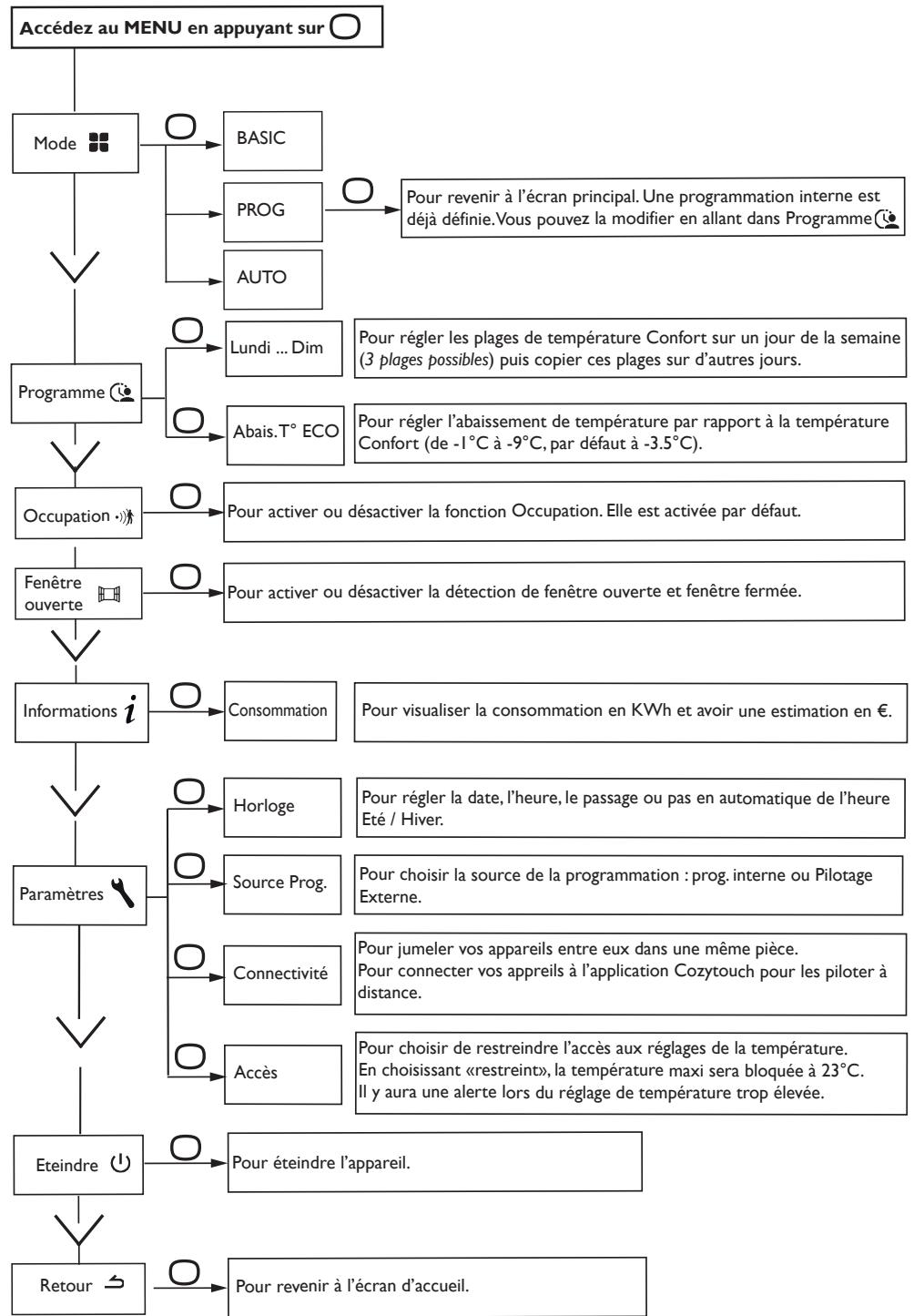

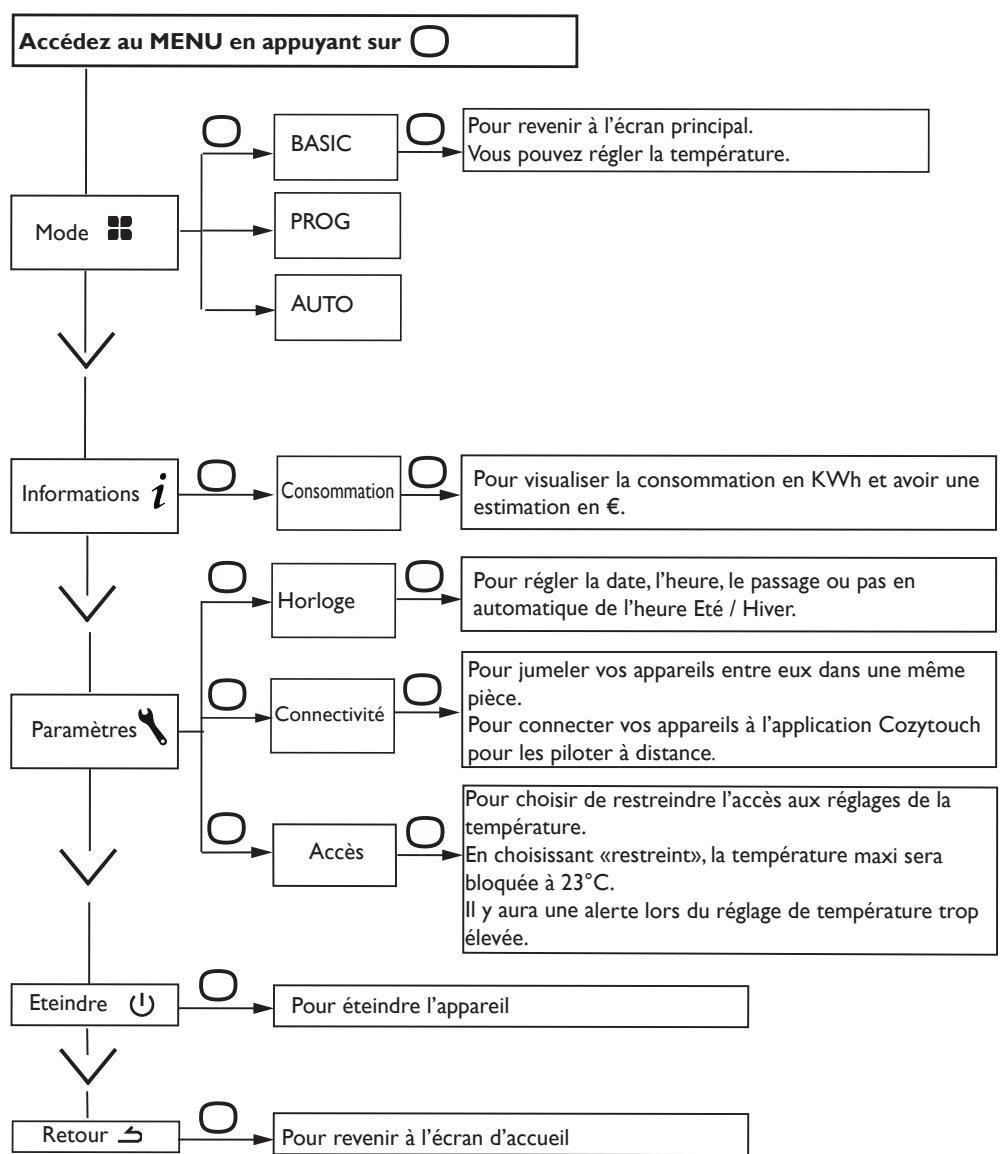

Choisissez entre les 3 modes de fonctionnement : AUTO, BASIC, PROG

Mode AUTO: active le pilotage Intelligent. L'appareil optimise notre comportement tout en réalisant des économies. Mode BASIC: accès uniquement au réglage de la température. Mode PROG: programmation manuelle des fonctions.

Pilotage intelligent

Qu'est-ce que le Pilotage Intelligent?

⇒ Une auto-programmation suivant votre rythme de vie. ⇒ Une adaptation permanente aux imprévus (fenêtre ouverte, retours anticipés...). Il anticipe et adapte la chauffe pour que vous ayez la bonne température à votre retour dans la pièce.

3 - JE jumelle mes appareils entre eux

Les appareils compatibles 40 situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et de partager des informations. Un changement de température, de mode et autres informations se répercute d'un appareil à un autre. Si un appareil détecte votre présence, ou une ouverture de fenêtre, l'information sera diffusée aux autres appareils. Pour plus de simplicité d'utilisation et d'économies, jumelez vos appareils - ÉTAPE 1 - Sur tous les produits à jumeler, accédez au menu jumelage :

• ÉTAPE 2 - Créez les liens entre les produits :

Appareil 1

Appareil 2

Appareil 310

• ÉTAPE 3 - Finalisez le jumelage :

Appareil 1

Appareils 1/2/3

ou attendre quelques minutes pour revenir à l'écran initial

4 - JE Pilotemon appareil distance

Équipez-vous d'un bridge Cozytouch (1) à brancher sur la box internet du foyer et téléchargez l'application gratuite Atlantic Cozytouch, pour :

Pilotez vos solutions de confort thermique d'où vous voulez et quand vous le voulez.

Visualisez

vos consommations et vos économies de chauffage.

Bridge Cozytouch Réf. : 500109

Installation et entretien 4

Préparer l'installation de l'appareil. 4 Installer l'appareil 5 Raccorder l'appareil 6 Fixer l'appareil 7 Entretien. 7

Utilisation 7

Principe de fonctionnement. 7 Description des modes 8

Basic 8 Prog. 8 Auto 8

L'interrupteur Première mise en marche Mètre en marche / Arrêter l'appareil Verrouillage des commandes Régler la température Utiliser la programmation interne

Modifier les programmes 11 Copier un programme 11 Supprimer une plage de température 11

Utiliser la programmation externe 12 Fonction fenêtre ouverte. 12 Fonction Occupation 12

Mise en garde

Attention : Surface très chaudeCautionhot surface

Attention : certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

• Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. -Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance. -Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habituée. -Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. -La notice d'utilisation de cet appareil est disponible en vous connectant sur le site Internet du fabricant indiqué sur le bon de garantie présent dans cette notice.

-A la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil. -Un système de gestion d'énergie ou de délestage par coupure d'alimentation est incompatible avec nos appareils. Il détricote le thermostat. - Ne pas installer l'appareil juste en dessous d'une prise de courant.

Avertissement :Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux.

L'installation d'un apparéil en altitude provoque une évaluation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivèle). Il est fortement déconseilé de monter un apparéil au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement). Il est interdit de monter un apparéil vertical horizontallement et vice-versa.

Règles d'installation

-Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur. -L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). -L'appareil doit être alimenté en 230V monophasé 50Hz. -Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur différentiel 30mA.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...).

Ne pas le placer juste en dessous d'une prise de courant.

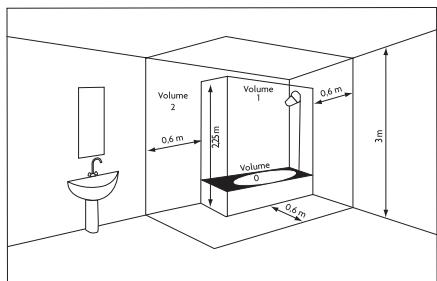

Volume I Pas d'appareil électrique

Volume 2 Appareil électrique IPX4

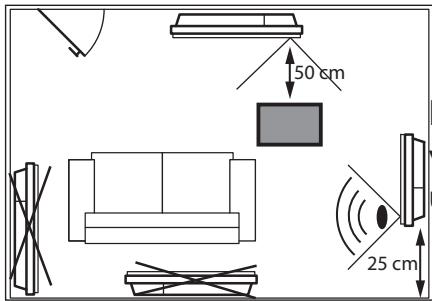

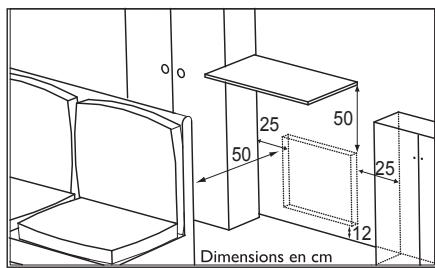

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.

Ne pas installer d'étagère au-dessus des appareils verticaux.

Pour optimiser la détection d'absence de votre appareil, évitez de l'installer dans un angle fermé ou derrière un meuble.

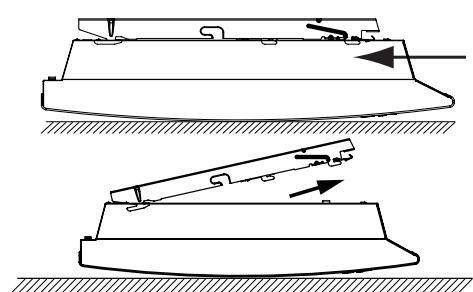

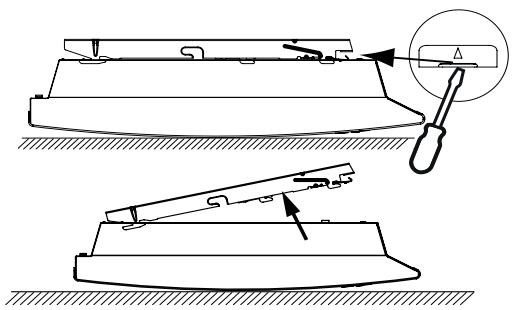

Déroverrouiller la patte d'accrochage de l'appareil

Nous vous conseillons de laisser l'appareil dans ses cales de protection et de le poser à plat face vers le sol.

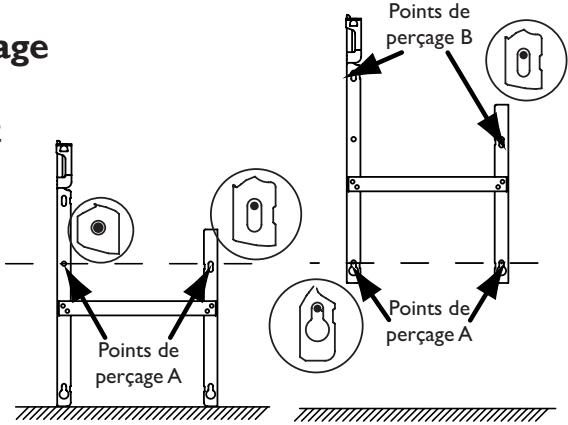

Fixer la patte d'accrochage

Utiliser des vis et chevilles adaptées à votre support (ex : plaque de plâtre).

Règles de raccordement

L'appareil doit être alimenté en 230V monophasé 50Hz. L'alimentation de l'appareil doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm sans interrupteur intermédiaire. Le raccordement au secteur se fera à l'aide du câble de l'appareil par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol. Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre. L'alimentation doit être directement raccordée au réseau après le dispositif de coupure omnipolaire conforme aux règles d'installation. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel. Si vous voulez utiliser un délesteur, CHOISSEZ un délesteur à sortie fil pilote et non un délesteur à sortie de puissance, afin de ne pas dégrader le thermostat.

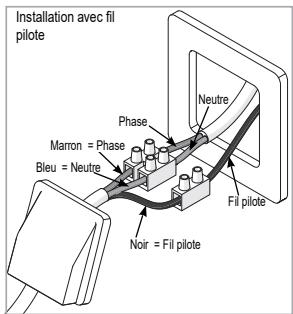

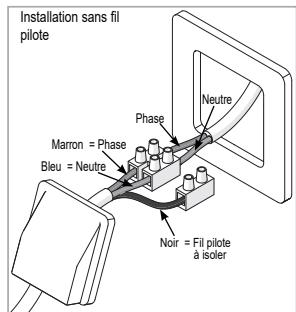

Schéma de raccordement de l'appareil

-Coupez le courant et branchez les fils d'après le schéma suivant.

-Vous pourriez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmeur ou d'un gestionnaire.

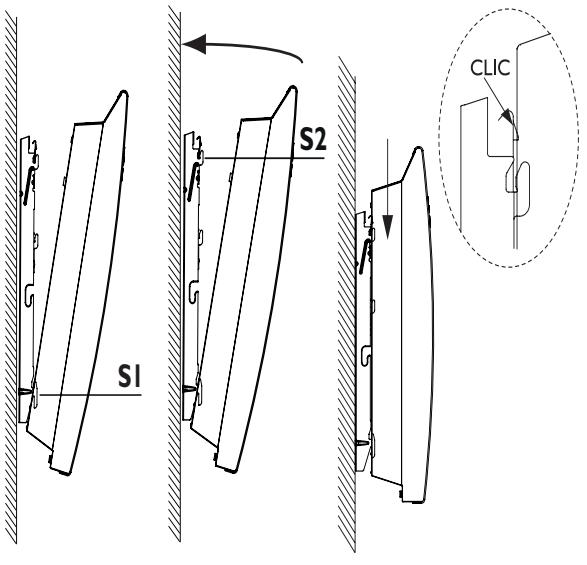

FIXER l'appareil

Pour déverrouiller

Entretien

Avant toute action d'entretien, coupez l'alimentation électrique de l'appareil. Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer son dépoussiérage.

Ne jamais utiliser de produits abrasifs et de solvants.

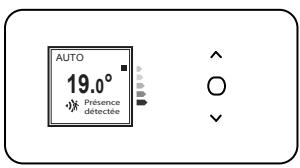

Utilisation

• Augmenter ou diminuer la température;
• Naviguer dans les menus;
• Accéder aux menus -Validator; -Éteindre;
• Verrouiller, déverrouiller

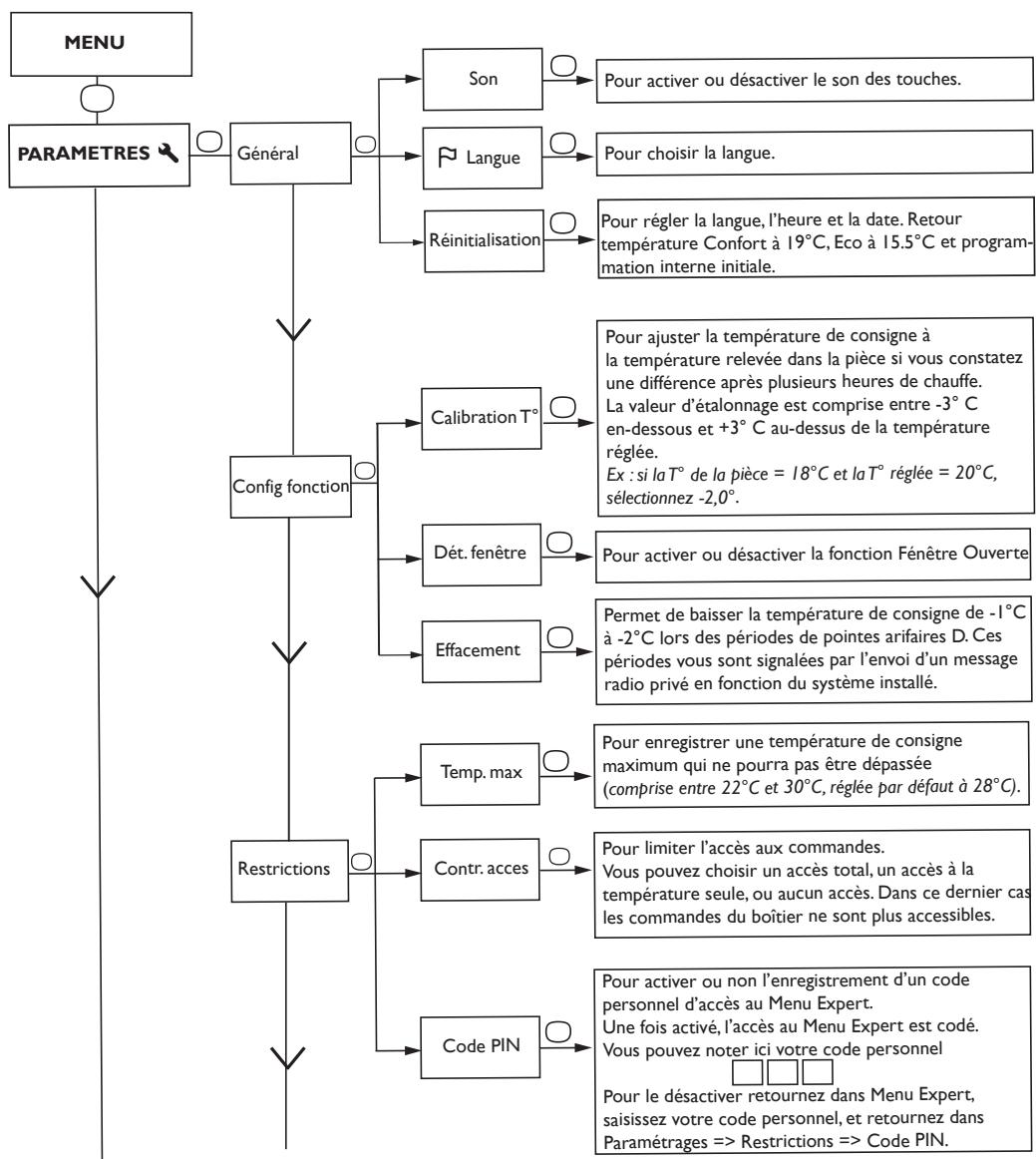

Description des MODES

3 modes de fonctionnement sont proposés. Reportez-vous à la description des menus dans ces modes pour voir les fonctions accessibles.

-L'appareil suit en permanence la température de consigne régée. -Toutes les fonctions intelligentes sont désactivées.

• Soit, l'appareil suit le programme interne défini pour chaque jour de la semaine. À la mise en marche de l'appareil, les plages suivantes sont définies : lundi à vendredi, confort de 5h à 9h et de 17h à 23h ; samedi et dimanche, confort de 5h à 23h.

Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour.

Pendant ces plages Confort, la consigne de température est régée à l'aide de ou .

En dehors des plages Confort, l'abaissement est réglé dans le menu Prog «Abais. T° ECO» (voir chapitre «Le menu en mode PROG»).

• Soit l'appareil suit les ordres de la programmation externe de votre installation (voir notice de votre centrale de programmation).

Ce mode permet d'activer le pilotage intelligent. Vous régalez la température désirée lors de votre présence dans la pièce et l'appareil optimise votre comportement tout en réalisant des économies.

L'appareil :

-mémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer sa propre programmation, -anticipe la chaleur pour que vous ayez la bonne température à votre retour dans la pièce, -détecte vos présences et absences imprévues pour ajuster la température automatiquement, -détecte les ouvertures et fermetures de fenêtre pour baisser la température à 7°C quand vous aérez.

• En cas d'absence imprévue, l'appareil applique un abaissement de la température de -1°, puis de -2°.

La détection ne se fait pas en dessous du capteur.

L'interrupteur

Un interrupteur Marche/Arrêt est situé à l'arrière du boîtier de l'appareil. Utilisez l'interrupteur uniquement pour un arrêt prolongé.

(hors période de chauffe) afin de ne pas endommager le thermostat. Pour éteindre l'appareil temporairement, utilisez le bouton du boîtier.

Positionnez l'interrupteur (situé à l'arrête de l'appareil) sur [I] pour permettre l'appareil sous tension. Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l'heure peut être nécessaire.

Premiere mise en MARCHE

Choisissez la langue, l'heure et la date.

-le mode AUTO est sélectionné,

-la température de consigne est régée à 19°C

METTRE en MARCHE /arrêter l'appareil

Pour arrêter l'appareil, faites un appui long sur . Confirmez «Eteindre» en appuyant sur .

Pour mettre en marche l'appareil, faites un appui sur

Verrouillage des commandes

Afin d’éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre appareil en faisant un appui long sur .

Sélectionnez «Verrouiller» et validez avec .

Faites de même pour déverrouiller les commandes en sélectionnant

«Déverrouiller» 3

Régler la temperature

Avant toute action, appuyez sur une touche pour activer l'écran.

Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous êtes à un niveau de température inférieur ou égal à la température conseillée.

En mode BASIC et en mode AUTO :

-Augmentez avec (max 28°C). -Diminuez avec (min 12°C). -Diminuez encore jusqu'à 7°C (température Hors Gel non modifiable) avec .

En mode PROG :

Si l'écran affiche PROG, vous êtes sur une plage de programmation en mode Confort. -Augmentez avec (max 28°C). -Diminuez avec (min 12°C).

Si l'écran affiche PROG ECO, vous êtes sur une plage de programmation en mode ECO (par défaut -3.5°C par rapport à la température Confort).

Vous pouvez modifier la température ECO, vous forcez donc le réglage par défaut entre la température Confort et la température Eco. «PROG Dérog.» s'affiche jusqu'à la prochaine plage Confort. Vous pouvez régler l'écart entre la température Confort et Eco dans le menu «Abais. T° ECO» (voir chapitre «Le menu en mode PROG»).

Si vous avez réglé une température Hors Gel (7^), la programmation est suspendue.

Modifiez cette température lors de votre retour pour la reprise de la programmation.

Utiliser la programmation interne

Avant toute action, appuyez sur une touche pour activer l'écran.

Modifier les programmes

Vous pouvez programmer jusqu'à 3 plages de température Confort pour chaque jour de la semaine. En dehors des plages Confort, l'abaissement est réglé dans le mode Prog «Abais. T° ECO» (voir chapitre «Le menu en mode PROG»).

Activez le mode PROG. Accédez au menu Mode - Programme Lundi... Dimanche

Sélectionnez le jour avec ou . Validez .

Sélectionnez. Validez.

Choisissez l'heure de début de la 1ère plage Confort avec ou . Validez . Choisissez l'heure de fin avec ou . Validez

Faites la même opération pour la 2ème plage Confort puis pour la 3ème plage Confort ou validez .

COPIER un programme

Vous pouvez copier le programme d'une journée sur un (plusieurs) jour(s).

Sélectionnez. Validez

Faites défiler les jours avec ou .

Validez le jour vers lequel copier avec

Pour valider la copie, sélectionnez «Copier». Validez

Copiez le programme du lundi

vers mardi, jeudi, vendredi.

Supprimer une PLAGE de temperature confort

Sélectionnez le jour avec . Validez

Sélectionnez. Validez

Sur la plage à supprimer, mettre la même heures de début que celle de la fin. s'affiche. Validez

Après une coupure de courant, la programmation est conservée, mais vous devez régler la date et l'heure.

Utiliser la programmation externe

Avant toute action, éclairez l'écran en appuyant sur une touche.

L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote.

Activez le mode

Accédez à la source de programmation

Sélectionnez Source prog avec . Validez

Choisissez Pilotage ext. avec . Faites validez .

Cette fonction n'est pas utilisable dans le mode BASIC

La fonction fenêtre ouverte permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres.

Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutillement.

L'appareil passe automatiquement en Hors Gel (7^) lorsqu'il détecte une fenêtre ouverte et remonte à la température initiale lorsqu'il détecte sa fermeture (le temps de détection est

variable).

L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

• la température souhaitée dans la pièce
• la température extérieure
• la configuration de l'installation.

Dans tous les cas, l'appareil reprendra son fonctionnement normal au bout de 2 heures.

Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les pièces situées à proximité d'une porte d'entrée donnant sur l'extérieur.

Cette fonction n'est pas utilisable dans le mode BASIC

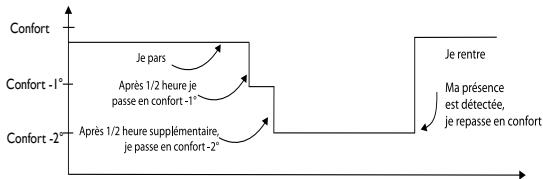

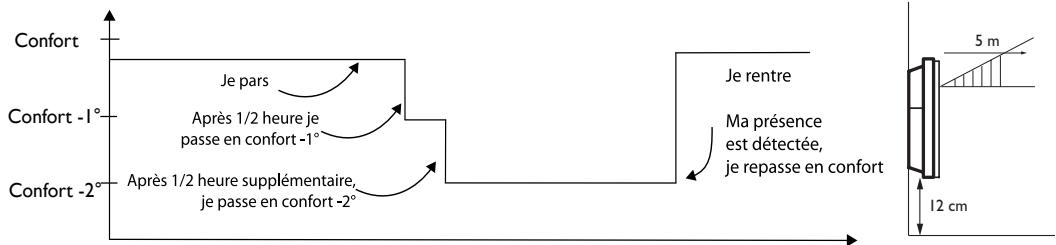

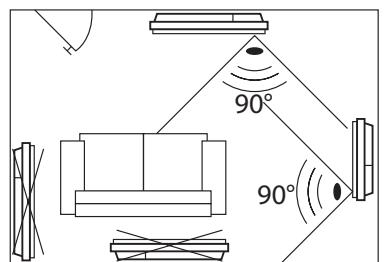

Permet de ne chauffer que lorsque une personne est présente. L'appareil applique la température de consigne enregistrée. La détection ne se fait pas en dessous du capteur,

l'angle de détection est de

Ex : Vous quitterez votre maison. Votre appareil est réglé à 19°C en Confort (programmé ou non).

• 9H00, il détecte votre absence;
• 9H30, la température de fonctionnement passe à C;
• 10H00, la température de fonctionnement passe à C.

Vous rentrez plus tôt que prévu, votre appareil repasse en Confort.

Pour activer ou désactiver cette fonction, reportez-vous aux descriptions des menus.

Connectivites

Avant toute action, éclairez l'écran en appuyant sur une touche.

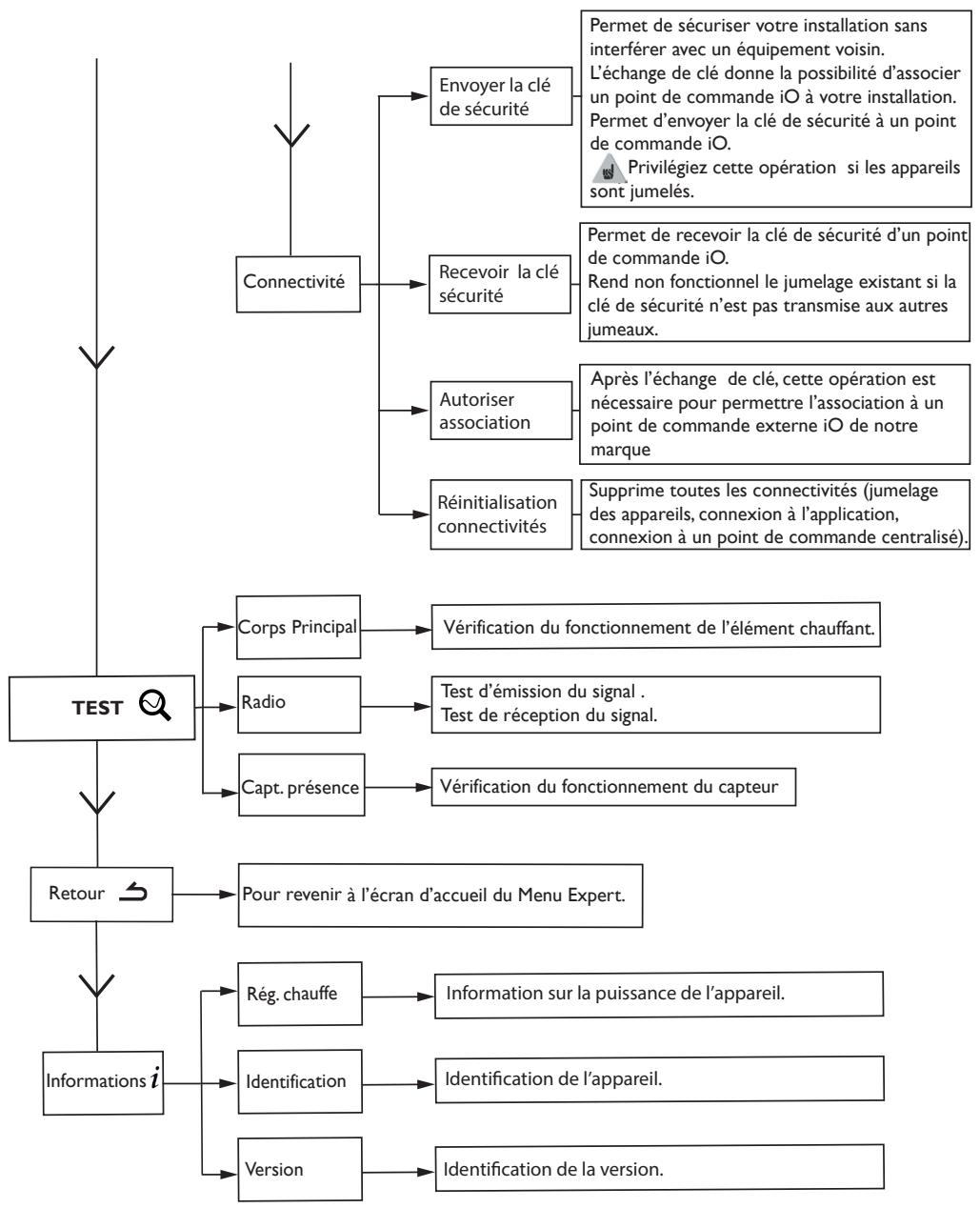

Ce menu vous permet d'accéder aux paramétrages de connectivités.

Nos boîtiers sont compatibles iO-homecontrol

Cette technologie de communication radio sans fil haute sécurisée est intégrée dans une large gamme d'équipements de la maison proposée par des marques partenaires, spécialistes de l'habitat.

Sur nos appareils de chauffage intégrant iO-homecontrol®

Connectivité :

Vous pouvez par le menu

Jumeler plusieurs appareils compatibles entre eux dans une même pièce. Pour un fonctionnement optimum, seuls des appareils situés dans une même pièce doivent être jumelés (jusqu'à 5 appareils maximum). - Connecter vos appareils à l'application Cozytouch, pour les piloter à distance (à partir de l'application).

Jumeler vos appareils

Les appareils 10, situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et de partager des informations. Par exemple, quand plusieurs appareils sont jumelés, un changement de température ou un changement de mode sur un appareil se répercute immédiatement sur tous les autres appareils. De la même manière, si un des appareils de la pièce détecte votre présence, il communiquera cette information aux autres appareils.

Exemple : jumeler 3 appareils d'une même pièce :

APPAREIL 1

APPAREIL 2, 3,...

Jumelage

Lier les jumeaux

Processus réalisé à 100%. Cet appareil

a 1,2.. jumeau

Terminer

Confirmer

jumelage

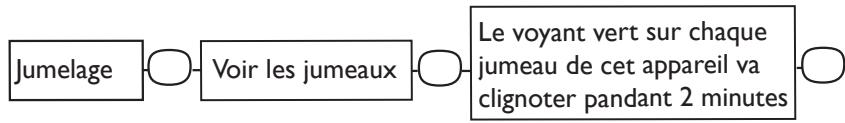

Voir les appareils jumelés :

Vous pouvez voir les appareils que vous avez jumelés entre eux.

Annuler le jumelage :

Cette opération supprime tous les liens entre les appareils.

Ajouter un jumeau :

Il faut annuler le jumelage existant ("voir Annuler le jumelage") et recommencer l'opération pour jumeler tous les appareils entre eux («voir Jumeler vos appareils»).

Connexion

Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les box utilisant le protocole iO-homecontrol®.

Accessoires nécessaires :

• Application Cozytouch compatible iOS et Android Téléchargement gratuite sur App Store® ou Google Play®
• Bridge Cozytouch Venant par les distributeurs de notre marque ou sur notre site Internet.
• Box d'accès à Internet.

Cette installation vous permet de piloter, programmer, contrôler vos appareils à distance, via un smartphone ou une tablette.

Vous pouvez par exemple modifier la température de consigne ou le mode de fonctionnement, gérer vos absences en indiquant votre date de retour, ou visualiser la consommation de vos appareils.

Vous pouvez connecter à l'application un appareil ou un groupe d'appareils que vous avez jumelés.

Effectuez toutes les opérations de connexion ou de pilotage à partir de

L'application (suivez les instructions affichées sur tout smartphone ou toute tablette).

Si les appareils sont déjà jumelés entre eux, effectuez cette opération sur un seul appareil.

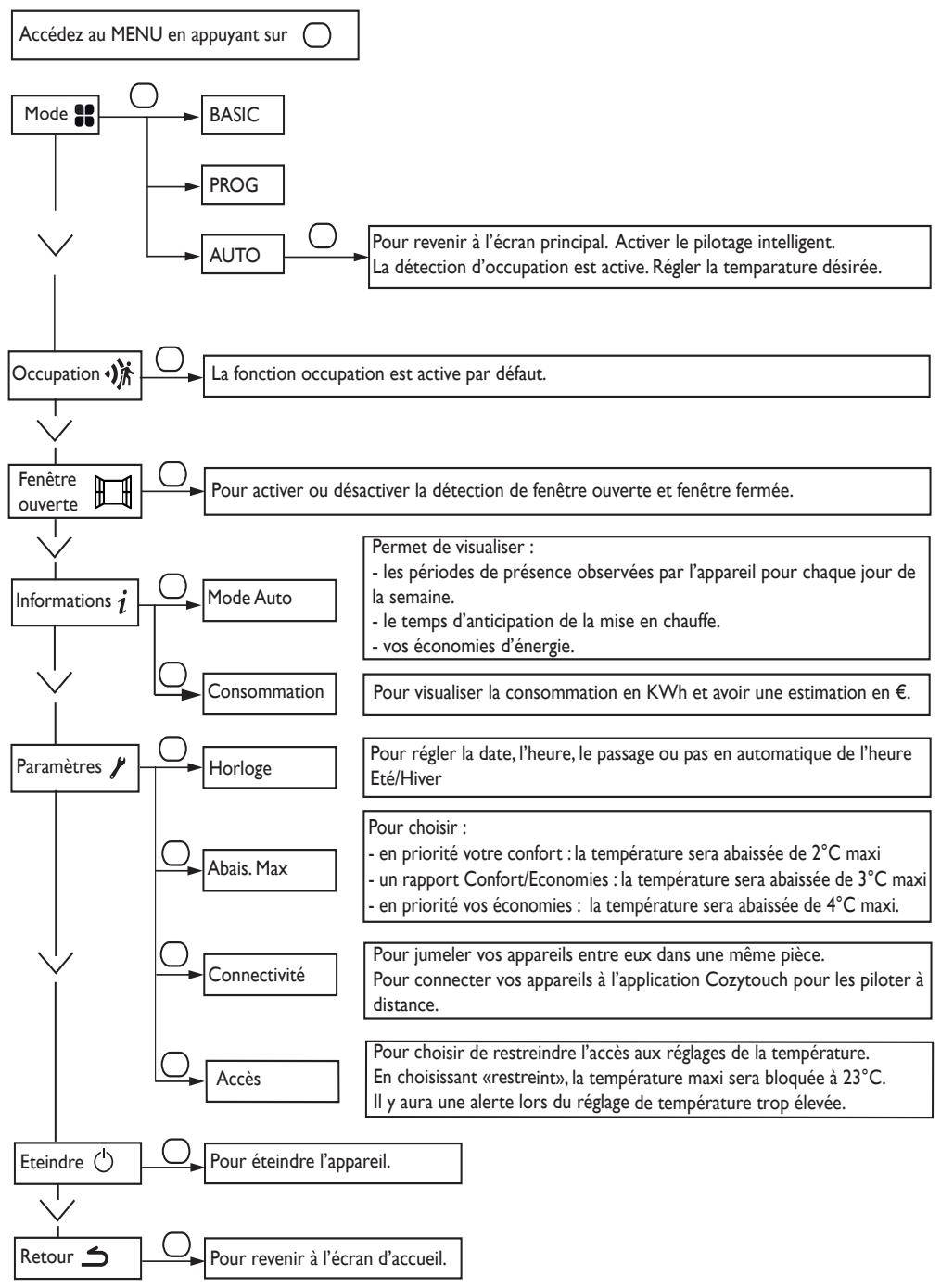

Le menu en mode BASIC

Pour accéder aux fonctions avancées de l'appareil, appuyez en même temps sur et pendant plus de 3 secondes.

Accès restreints

Vous pouvez restreindre l'accès au réglage de la température ainsi qu'aux modes.

Dans les menus en mode Basic, en mode Prog et en mode Auto.

Accédez aux Paramètres, Restrictions, choisissez «Contr. accès» puis choisissez «Restreint».

• La température sera bridée à 23°C maximum;
• Une alerte apparaitra si la température est augmentée avec une demande de confirmation (fonction anti-chauffe compulsive);
• L'accès au Menu Expert est sécurisé par code PIN.

La désactivation est possible par la réinitialisation de l'appareil. (reportez-vous au Menu Expert).

Délestage

Nos appareils sont compatibles avec différents systèmes de délestage. Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures franches d'alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.

Lors des périodes de délestage, l'écran passe en veille.

L'appareil revient ensuite à son mode de fonctionnement initial.

Directive RED 2014/53/UE(*)

Par la présente, Atlantic Industrie déclare que l'équipement lié ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE.

La déclaration de conformité UE complète de cet équipement est disponible à l'adresse internet suivante : https://www.atlantic.fr/Declaration-conformite-UE-RED.

Désignation :	Rayonnant avec carte radio BD1
Modèles :	RYMGDH-ATL / RYMGDV-ATL

Caractéristiques :

Bandes de fréquence radio utilisées par l'Émetteur-Récepteur :

868MHz à 868.6 MHz

868.7 MHz à 869.2 MHz

869.7 MHz à 870 MHz

Puissance de radiofréquence maximale: < 25mW

Température d'utilisation: Mini -10°C; Maxi +35°C.

Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restriction.

Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être algorique en fonction des conditions d'installation et de l'environnement électromagnétique).

La conformité aux normes radio et compatibilité électromagnétique a été vérifiée par l'organisme notified 0081 : LCIE France, Fontenay aux Roses.

En cas de problème

Problème rencontres	Vérifications à faire
L'écran du boîtier de commande ne s'allume pas.	Vérifiez que l'interrupteur situé à l'arrière de l'appareil est en position I. Faîtes un appui sur ( ) et sélectionnez «Allumer». Vérifiez que l'appareil est alimenté électriquement.
La température d'ambiance est différente de celle affichée sur l'appareil.	Il est nécessaire d'attendre 6 heures au minimum pour que la tempé-rature se stabilise. Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5°C est normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°».
L'appareil ne chauffe pas.	Si vous étés en programmation, vérifiez que vous étés sur un plage ho-raire Confort. Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en ave un) n'a pas coupé le fonctionnement de l'appareil. Vérifiez la température ambiente de la pièce : si celle-ci est supérieure à la température de consigne, l'appareil ne chauffe pas.
L'appareil chauffe tout le temps	Relevez la température en bas à droite de l'appareil (c'est ici qu'est localisée la sonde). Si cette température est inférieure à la tempé-rature de consigne, alors il est normal que l'appareil chauffe. En cas de différence notable entre la température en bas à droite de l'appareil et la température ambiente de la pièce, nous vous conseillons de corriger l'environnement de l'appareil en conséquence. Dans le cas contraire, nous vous invitons à vérifier la puissance de l'appareil par rapport aux dimensions de la pièce et à son bâti. Assurez-vous égale-ment que le produit chauffe un volume fermé (pas de flux d'air venant de pièces non chauffées). En cas de problème (thermostat bloqué...), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le. Si le phénomène se reproduit féquémment, faites contrôle l'alimen-tation par votre distributeur d'énergie.
L'appareil chauffe alors que la fenêtre est ouverte	Il peut y avoir un laps de temps entre l'ouverture de la fenêtre et la détction. En cas de températures extérieures douces ou suivant la configuration de la pièce, le passage en Hors Gel peut s'avérer plus long (c'est la sonde de l'appareil qui détecte la chute de température et déclenché le mode Hors Gel). Si la température de la pièce chutes sous 7°C, l'appareil chauffe.
L'appareil affiche «Accès refusé»	Vérifiez dans un premier temps que l'appareil n'est pas verrouillé (voir chapitre Verrouillage des commandes). Dans le cas contraire, vérifiez qu'aucune restriction n'est activée (voir chapitre Restrictions dans le menu Expert).
Problème rencontres	Vérifications à faire
L'appareil nechauffe pas assez.	Augmentez la température en appuyant sur/(reportez-vous au cha-pitre «Régler la température»).Si la température ambiente de la pièce n'atteint pas la température de consigné demandée, relevez la température en bas à droite de l'appa-reil (c'est ici qu'est localisée la sonde). Si cette température est supé-rieure à la température de consigne, alors il est normal que l'appareil nechauffe pas. En cas de différence notable entre la température en bas à droite de l'appareil et la température ambiente de la pièce, nous vous conseillons de corriger l'environnement de l'appareil en conséquence. Dans le cas contraire, nous vous invitons à vérifier que la puis-sance de l'appareil est conforme aux dimensions de la pièce et à votre bâti.Assurez vous également que le produitchauffe un volume fermé.
L'appareil est trèschaud en surface.	Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la tempé-rature maximale de surface étant limitée conformément à la norme NF Electricité. Si toutesv您 you jugez que votre appareil est en per-manence très chaud, vérifiez la température ambiente de la pièce. Si celle-ci est supérieur à la température de consigne demandée, reportez-vous au paragraphe «l'appareil chaffe tout le temps». Dans le cas contraire, l'appareil chaffe à sa juste puissance par rapport à sa puis-sance et aux dimensions de la pièce.
Des traces de salis-sures apparaissent sur le mur autour de l'appareil.	En ambiance polluée, des salissures peuvent apparaître sur les sorties d'air de l'appareil ou au mur. Ce phénomène est lié à la mauvaise qual-lité de l'air ambient (fumée de cigarettes, bougies, encens, cheminée,...). Il est conseillé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entré d'air, etc...).
Le Menu Expertn'est pas accessible.	Si le code PIN demandé compte 3 chiffres c'est qu'un code PIN bride le menu expert.Vous doivent saisir ce code pour accéder au Menu Expert.
L'appareil ne suitpas les ordres deprogrammationinterne.	Vérifiez que la date et l'heure sont régliées.Vérifiez que l'appareil est en Mode PROG et que la programmation interne est sélectionnée.
L'appareil affiche«Del / Arrêt»	L'appareil reçoit un ordre prioritaire sur son fil pilote. Déconnectez le fil pilote.
La températurede consigne estbloquée à 23°c etun message apparaitdès 21°C	Reportez-vous au menu expert, saisissez le code PIN puis sélectionnezParamètres - Général - Réinitialisation.
Problème rencontres	Vérifications à faire
L'appareil ne suit pas les ordres de programmation externes.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation de la centrale). Vérifiez que l'appareil est en Mode PROG et source de programmation « Pilotage ext. » . Vérifiez la transmission correcte des ordres de programmation :
	Confort	Eco	Hors Gel	Arrêt du chauffage Délestage	Confort -1°C	Confort -2°C
Signal à trans-metre	—	—	—	—	←5′3″	←5′7″
Mesures entre le Fil Pilote et le neutre	0 Volt	230 Volt	-115 Volt négative	-115 Volt positive	230 Volt pendant 3 s	230 Volt pendant 7 s
Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires. Le délais de basculément du mode Confort vers le mode Eco est de l'ordre de 12 secondes. Le déelais de basculément du mode Confort -1/-2 vers Confort est de l'ordre de 5 minutes.

Si vous n'avez pas réussi à résoudre votre problème, contactez votre distributeur/installateur, munissez-vous des références de l'appareil. Elles sont situées sur le côté de l'appareil. Mesurez la température de la pièce. Le Code commercial (C) et le Numéro de série (E) identifient auprès du constructeur l'appareil que vous venez d'acquérir.

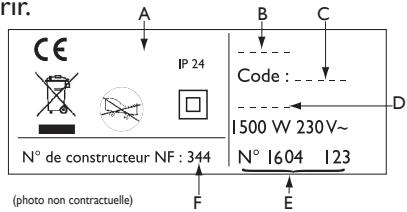

A Normes, labels de qualité B Marque commerciale C Code commercial D Référence de fabrication E N° de série F N° de constructeur

Points de collecte sur www.quelfaideresmedechets.fr Privilégiez la réparation ou le don de cet appareil

Caractéristiques

Références du modele	RYMGDH-ATL / RYMGDV-ATL
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	P nom	0,3 à 2300 à 2000	kWW
Puisance thermique minimale	P min	0,3300	kWW
Puisance thermique maximale continue	P max,c	22000	kWW
Consommation d'électricité auxiliaire
A la puissance thermique nominale	el max	0,000	kW
A la puissance thermique minimale	el min	0,000	kW
En mode veille	el sb	0,0005810,581	kWW
Type de contrôle de la puissance thermique / de la température de la pièce
Caracteristique	Unité	Information complémentaire
Contrôle électronique de la température de la pièce etprogrammateur hebdomà-daire.	oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de présence.	oui
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte.	oui
Option de contrôle à distance.	oui
Contrôle adaptif de l'activation.	oui
Limitation de la durée d'activation.	non
Capeur à globe noir.	non
Coordonnées de contact	Idem étiquette signalétique

Installation 27

Attention : Surface très chaude Caution hot surface

868.7 MHz à 869.2 MHz

869.7 MHz à 870 MHz

Maximum radiofréquence puissance: < 25mW

Operating temperature: Min -10°C; Max +35°C.

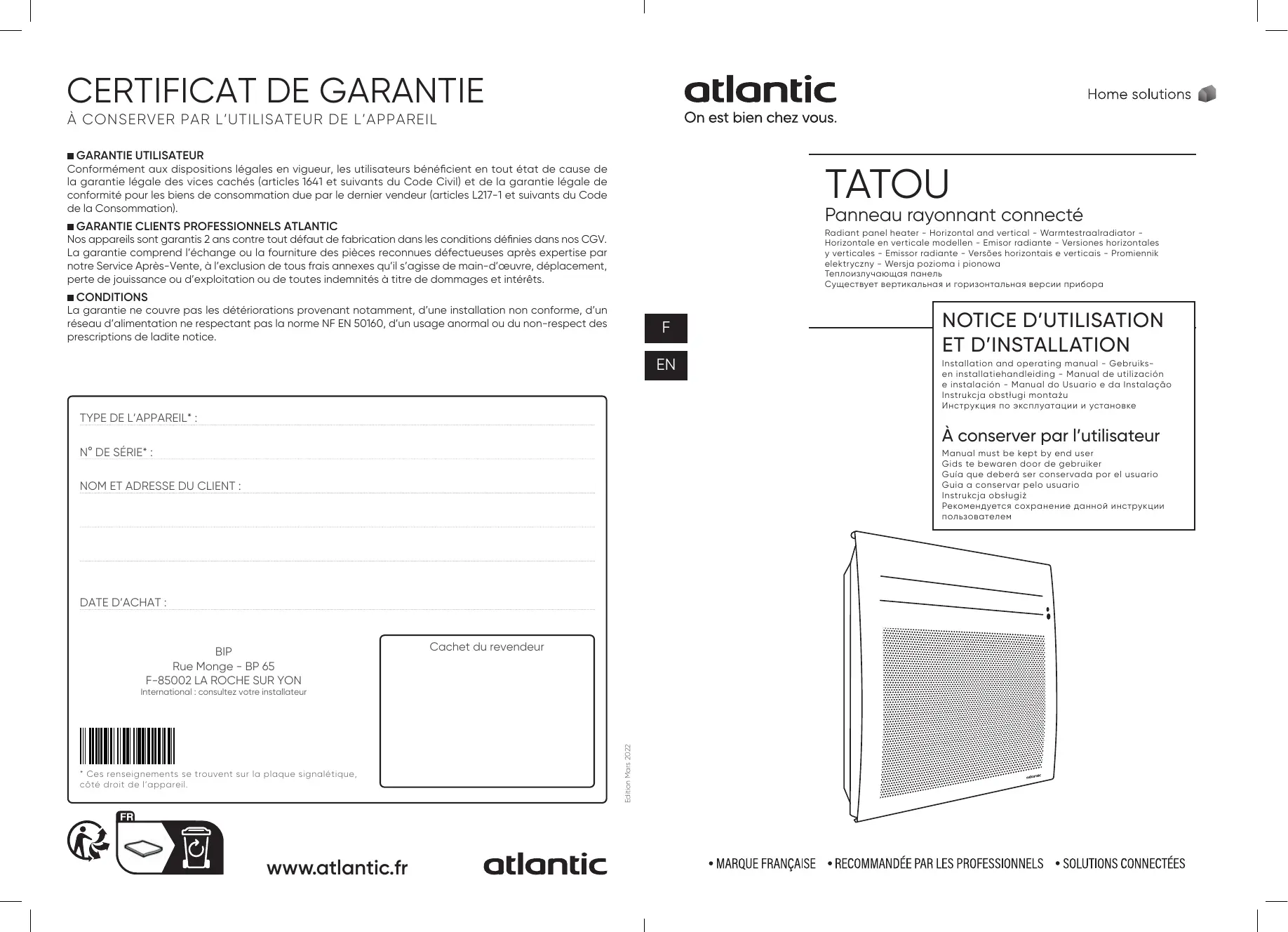

À CONSERVER PAR L'UTILISATEUR DE L'APPAREIL

Garantie utilisateur

Conformément aux dispositions légales en vigueur, les utilisateurs bénéficient en tout état de cause de la garantie légale des vices cachés (articles 1641 et suivants du Code Civil) et de la garantie légale de conformité pour les biens de consommation due par le dernier vendeur (articles L217-1 et suivants du Code de la Consommation).

Garantie clients professionnels atlantic

Nos appareils sont garantis 2 ans contre tout défaut de fabrication dans les conditions définies dans nos CGV. La garantie comprend l'échange ou la fourniture des pièces reconnues défectueuses après expertise par notre Service Après-Vente, à l'exclusion de tous frais annexes qu'il s'agisse de main-d'œuvre, déplacement, perte de jouissance ou d'exploitation ou de toutes indemnités à titre de dommages et intérêts.

Conditions

La garantie ne couvre pas les détériorations provenant notamment d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice.

TYPE DE L'APPAREIL*:

N° DE SÉRIE*:

NOM ET ADRESSE DU CLIENT :

DATE D'ACHAT:

BIP

Rue Monge - BP 65

F-85002 LA ROCHE SUR YON

International : consultez votre installateur

• Ces renseignements se trouvent sur la plaque signalétique, côté droit de l'appareil.

Cachet du revendeur
