TELESCOPIC FTC 932 XS - Hotte aspirante FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante télescopique
Marque	Franke
Modèle	TELESCOPIC FTC 932 XS
Largeur	90 cm
Distance minimale plan de cuisson	650 mm
Nombre de vitesses	3
Éclairage	Lampe à incandescence 40 W ou halogène 20 W
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Optionnel pour version recyclage
Type d'installation	Évacuation ou recyclage
Diamètre de sortie d'air	120 mm minimum
Alimentation	220-240 V, 50/60 Hz
Puissance moteur	Environ 200 W
Poids net	Environ 15 kg
Matériau	Acier inoxydable
Commandes	Boutons poussoirs (L, M, V)
Fonction télescopique	Oui, chariot coulissant
Entretien des filtres anti-graisse	Tous les 2 mois, lavage au lave-vaisselle
Entretien du filtre à charbon	Remplacement tous les 3-4 mois
Sécurité	Mise à la terre obligatoire, interrupteur bipolaire

FOIRE AUX QUESTIONS - TELESCOPIC FTC 932 XS FRANKE

Quelle est la hauteur minimale d'installation entre la hotte et la cuisinière ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse peuvent être lavés au lave-vaisselle ou à la main. Il est recommandé de le faire tous les 2 mois environ.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 3-4 mois environ, ou plus souvent en cas d'utilisation intensive.

Comment remplacer l'ampoule de la hotte ?

Retirez d'abord les filtres anti-graisse métalliques. Pour les lampes à incandescence, dévissez et remplacez par une lampe de 40 W. Pour les halogènes, retirez le support éclairage et remplacez par une lampe de 20 W en veillant à bien insérer les fiches.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous installez la hotte en version évacuation vers l'extérieur, le filtre à charbon n'est pas nécessaire. Pour la version recyclage, il est obligatoire.

Comment régler la vitesse d'aspiration ?

Utilisez le bouton V pour sélectionner la vitesse. Il y a 3 vitesses : minimale pour un fonctionnement silencieux, moyenne pour un usage courant, et maximale pour les fortes vapeurs.

La hotte peut-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, mais respectez la distance minimale de 650 mm et assurez-vous que la pièce est bien ventilée. Ne laissez jamais de flammes libres sous la hotte.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'interrupteur général est en position marche. Assurez-vous également que l'ampoule n'est pas grillée.

Comment installer la hotte en version recyclage ?

Percez un trou de 125 mm dans le meuble supérieur, connectez la hotte avec un tuyau de 120 mm, fixez la grille orientée fournie et assurez-vous que les filtres à charbon sont en place.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'une scie cloche de 125 mm, de tournevis, et des vis fournies. Suivez le gabarit de perçage inclus.

MODE D'EMPLOI TELESCOPIC FTC 932 XS FRANKE

⚠️La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'ère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

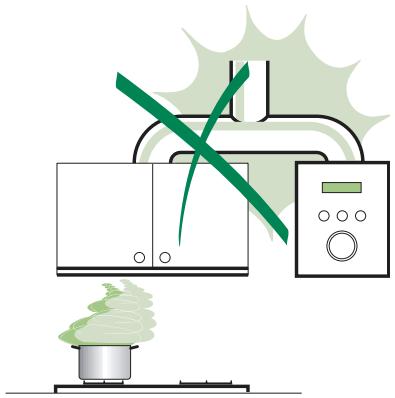

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

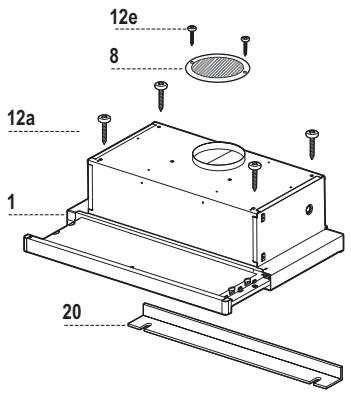

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l’installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

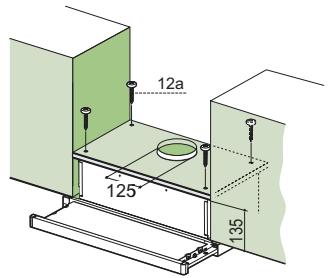

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

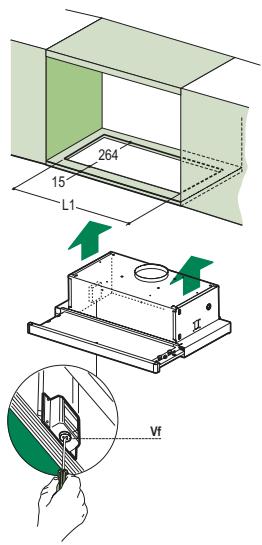

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

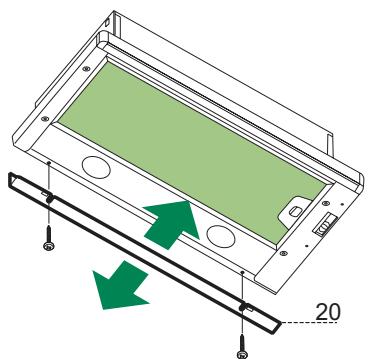

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

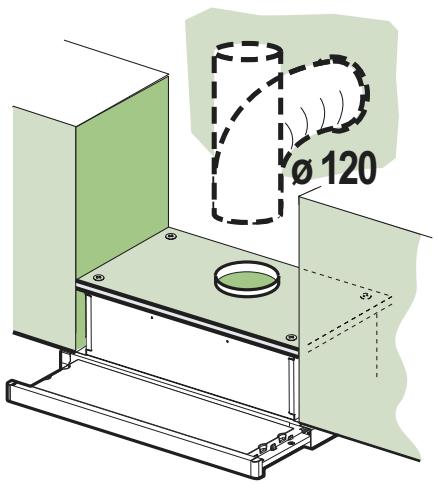

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120 mm, au choix de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

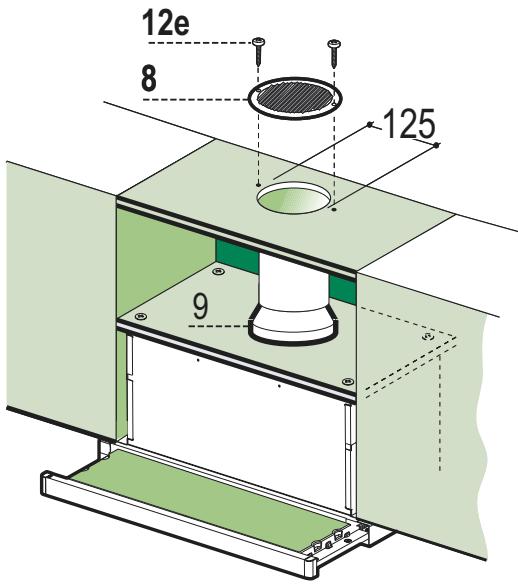

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

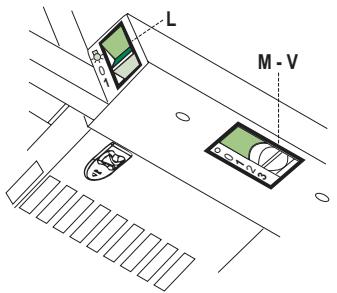

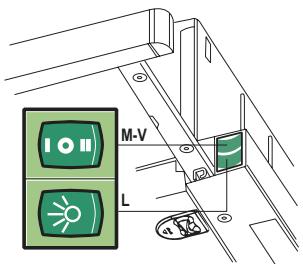

Tableau de commande

L Lumières Allume et éteint l'éclairage.
M Moteur Allume et éteint le moteur aspiration.
V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage.
M Moteur Allume et éteint le moteur aspiration.
V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

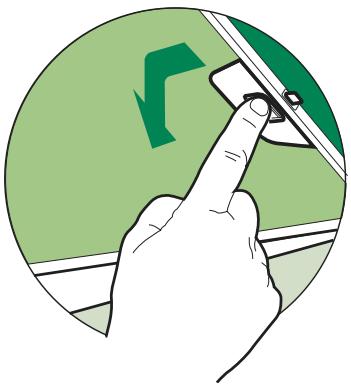

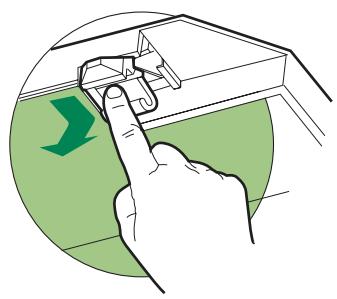

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
  • Fermer le chariot aspirant.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.
  • Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
  • Refermer le chariot aspirant.

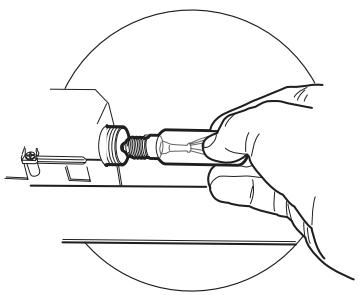

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

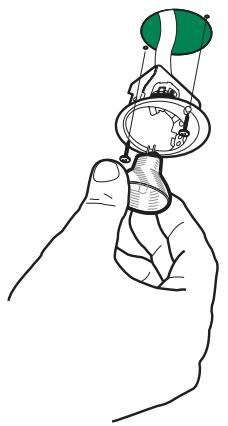

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
