SOLIUS ECODOMO - Radiateur électrique ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau rayonnant électrique mural
Marque	Atlantic
Modèle	SOLIUS ECODOMO
Alimentation	230 V - 240 V ~, 50 Hz
Puissance	1500 W
Indice de protection	IP24
Fonctions principales	Modes Confort, Eco, Programmation (PROG), Hors Gel, Veille ; Détection d’aération et d’absence ; Indicateur de consommation (LED)
Sécurité	Surface limitée en température conforme NF Électricité Performance ; Interdiction de couvrir ; Surveillance des enfants
Entretien et nettoyage	Dépoussiérage deux fois par an ; Ne pas utiliser de produits abrasifs ou solvants
Installation	Murale, respecter distances minimales au mobilier (50 cm dessous, 15 cm côtés) ; Ne pas installer sous une prise ; Raccordement par fil pilote possible
Garantie	2 ans à compter de l’installation ou de l’achat (max 30 mois depuis fabrication)
Réparabilité	Pièces détachées disponibles ; Intervention électrique par professionnel qualifié

FOIRE AUX QUESTIONS - SOLIUS ECODOMO ATLANTIC

Comment régler le mode Confort ?

Placez le curseur A sur la position ☀️ (Confort) et réglez la molette C à la température souhaitée. Pour une consommation optimisée, réglez à 19°C (premier voyant vert allumé). Attendez au moins 6 heures pour stabiliser la température.

Comment activer le mode Eco ?

Placez le curseur A sur la position ECO. La température est automatiquement abaissée d'environ 3,5°C par rapport au réglage Confort. Idéal pour absences de 2 à 24 heures ou la nuit.

Comment programmer les périodes de chauffe ?

Réglez d'abord la température Confort de base avec la molette C, puis placez le curseur A sur PROG. Le programmateur (en option) ou le fil pilote gère les alternances Confort/Eco selon votre programmation.

Comment activer la détection d'absence ?

Tournez la molette B jusqu'à la position représentant une personne avec une croix. Le détecteur baissera automatiquement la consigne de 3,5°C si aucune présence n'est détectée. Les ordres de programmation sont prioritaires.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que le curseur A est sur ☀️ (et non sur veille), que le disjoncteur est enclenché, que la température ambiante n'est pas déjà atteinte (voyant de chauffe E éteint) et que la molette B n'est pas en position Aération.

Comment nettoyer le panneau rayonnant ?

Dépoussiérez l'appareil environ deux fois par an avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants. Ne pas couvrir l'appareil.

Comment verrouiller les réglages ?

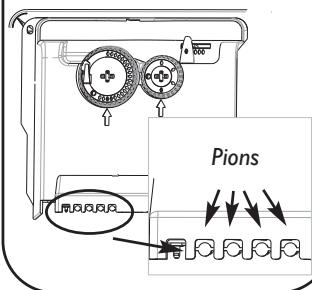

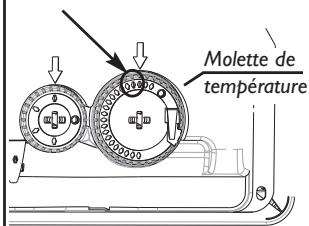

Déverrouillez le panneau de la patte d'accrochage. Sur le dos du boîtier de commande, insérez les pions de verrouillage fournis dans les trous prévus pour bloquer la molette de température et/ou la molette des fonctions d'économies d'énergie.

Que signifie le clignotement rapide du voyant de chauffe E ?

Un clignotement rapide (0,5 s allumé, 0,5 s éteint) indique une détérioration de la sonde de mesure. Contactez votre installateur.

Comment installer le radiateur au mur ?

Fixez la patte d'accrochage au mur après perçage (4 trous, chevilles adaptées au support). Raccordez le câble d'alimentation (230V, pas de terre) via un boîtier de raccordement. Ensuite, accrochez le panneau sur la patte en enclenchant les supports S1 puis S2 jusqu'au clic.

Comment utiliser le fil pilote ?

Le fil pilote (noir) se raccorde à un programmateur central ou gestionnaire d'énergie. Selon l'ordre reçu (Confort, Eco, Hors Gel, etc.), la tension entre fil pilote et neutre varie. Assurez-vous que le programmateur est correctement configuré.

MODE D'EMPLOI SOLIUS ECODOMO ATLANTIC

À conserver par l'utilisateur

Préparer l'installation du panneau rayonnant ....3

Déverrouiller la patte d'accrochage du panneau rayonnant....4

Fixer la patte d'accrochage au mur....4

Raccorder le panneau rayonnant....5

Verrouiller le panneau rayonnant sur la patte d'accrochage....6

Fonctionnement....7

Utilisation

Chauffer votre pièce : utilisation du mode Confort....8

Abaisser automatiquement la température de votre pièce : utilisation du mode Eco......9

Programmer votre période de chauffe : utilisation du mode prog....10

Utiliser les fonctions d'économies d'énergie....II

Conseils

M'absenter pendant une durée comprise entre 2 et 24 heures....14

M'absenter plus de 24 heures ....14

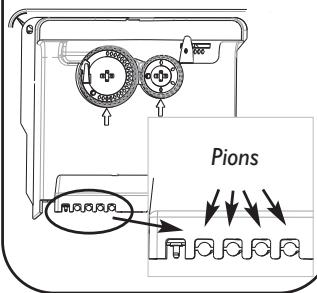

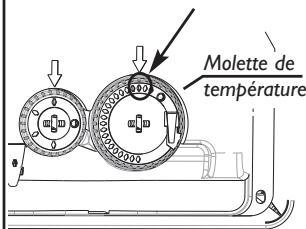

Verrouiller les réglages du panneau rayonnant....15

Entretien 17

En cas de problème....18

Nous vous remercions de votre choix et de votre confiance. Le panneau rayonnant que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

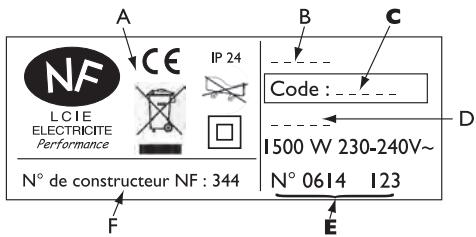

Les références de votre panneau rayonnant

Elles sont situées sur le côté droit de l'appareil.

Le Code commercial et le Numéro de série identifient auprès du constructeur le panneau rayonnant que vous venez d'acquérir.

A CE IP 24 LCIE ELECTRICITE Performance N° de constructeur NF : 344 B Code : 1500 W 230-240V~ N° 0614 123 C D F E

A Normes, labels de qualité
B Nom commercial
C Code commercial
D Référence de fabrication
E N° de série
F N° de constructeur

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés.

La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

Conservez la notice, même après l'installation du panneau rayonnant.

Mise en garde

• Veillez à ce que les enfants ne s'appuient pas sur le panneau rayonnant et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le panneau rayonnant.
• Ce panneau rayonnant n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation du panneau rayonnant.
• Il convient de surveiller les enfants afin qu'ils ne jouent pas avec le panneau rayonnant.
• Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié.
• Veillez à ne pas introduire d'objets ou de papier dans le panneau rayonnant.
• A la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication du panneau rayonnant.
• Pour éviter une surchauffe et une détérioration des éléments de votre appareil, ne couvrez pas le panneau rayonnant (rideaux, serviettes,...).
• Pour toutes interventions, il est impératif que le panneau rayonnant soit mis en position Ⓧ et refroidi avant décrochage de la patte.

PRÉPARER L'INSTALLATION DU PANNEAU RAYONNANT

Règles d'installation

• Ce panneau rayonnant a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
• Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.

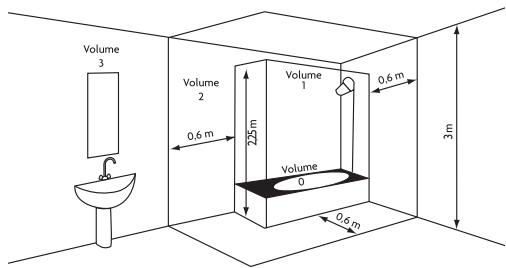

• Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol.

Tenir le panneau rayonnant éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...).

Ne pas l'installer sous une prise de courant fixe.

Le panneau rayonnant est équipé d'un système de détection dont le capteur est situé sur la façade de l'appareil.

Volume I	Pas d’appareil électrique
Volume 2	Appareil électrique Classe II - IP X4
Volume 3	Appareil électrique Classe II

0 0 50 50 15 12 Dimensions en cm

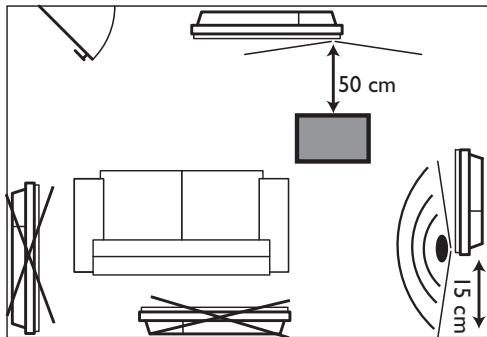

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.

50 cm 15 cm

Pour optimiser la détection d'absence de votre panneau rayonnant, évitez de l'installer dans un angle fermé ou derrière un meuble.

Il es de L'in so

Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement).

L'installation d'un appareil en altitude provoque une élévation de la température de \ sortie d'air (de l'ordre de 10^ par 1000 m de dénivelé).

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

DEVERROUILLER LA PATTE D'ACCROCHAGE DU PANNEAU RAYONNANT

Nous vous conseillons de poser le panneau rayonnant à plat face vers le sol, en prenant garde de protéger sa façade d'éventuelles rayures.

|

Munissez-vous d'un tournevis plat et soulevez la languette en veillant à ne pas la déformer.

Tout en maintenant la languette soulevée, poussez la patte d'accrochage vers le bas du panneau rayonnant pour dégager les crochets supérieurs S2. Il est conseillé d'utiliser des gants de protection.

S2

3

Faîtes basculer la patte d'accrochage autour des crochets inférieurs SI.

SI

4

Retirez la patte d'accrochage.

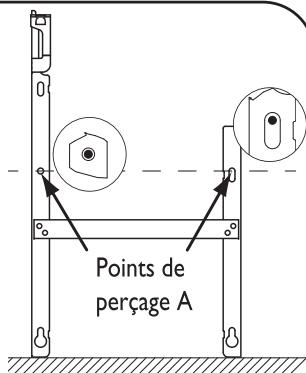

Posez la patte d'accrochage au sol et con- tre le mur. Repérez les points de perçage A.

Points de perçage A

Les points de perçage A donnent la position des fixations inférieures.

2

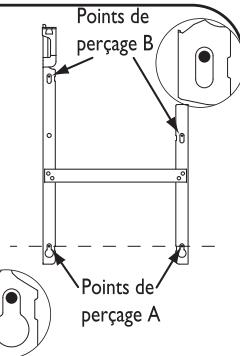

Remontez la patte d'accrochage en l'alignant avec les points de perçage

A pour repérer les points de perçage B (vous pouvez éventuellement utiliser un niveau).

Points de perçage B Points de perçage A

Les points de perçage B donnent la position des fixations supérieures.

3

Percez les 4 trous et mettez des chevilles.

En cas de support particulier, utilisez des chevilles adaptées (ex : plaque de plâtre).

4

Positionnez et vissez la patte d'accrochage.

Règles de raccordement

• Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.
• L'alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
• Le raccordement au secteur se fera à l'aide du câble du panneau rayonnant par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.

- Si le câble d'alimentation est endommagé, il doit être remplacé par un professionnel.

- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

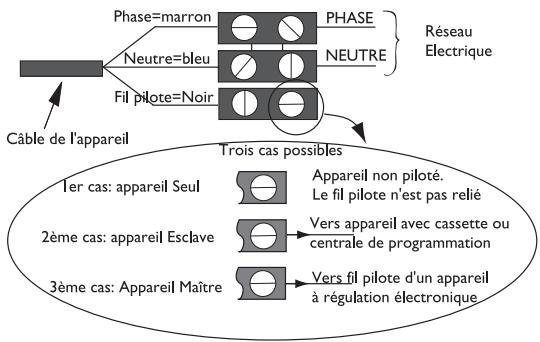

Schéma de raccordement du panneau rayonnant

- Coupez le courant et branchez les fils d'après le schéma suivant :

- Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmateur ou d'un gestionnaire.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :

	CONFORT ^[HA-B4]	ECO ECO	HORS GEL ^[C762]	ARRET DU CHAUFFAGE DELESTAGE	CONFORT -1°C	CONFORT -2°C
SIGNAL A TRANS-METTRE	—		—	^[3W43]
MESURE ENTRE LE FIL PILOTE ET LE NEUTRE	0 Volt	230 Volt	-115 Volts négative	+115 Volts positive	230 Volts pendant 3 s	230 volts pendant 7 s

VERROUILLER LE PANNEAU RAYONNANT SUR LA PATTE D'ACCROCHAGE

Posez le panneau rayonnant incline sur les supports SI.

SI

2

Faîtes basculer le panneau rayonnant en le soulevant pour le poser sur les supports S2.

S2

3

Abaissez le panneau rayonnant sur la patte d'accrochage. Un clic vous indique que le panneau rayonnant est fixé et verrouillé.

CLIC

Clip & GO

Pour déverrouiller le panneau rayonnant de la patte d'accrochage, munissez-vous d'un tournevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur.

Soulevez le panneau rayonnant tout en maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports SI.

Vous pouvez faire fonctionner votre panneau rayonnant selon plusieurs modes :

• Le mode Confort (☀️) qui vous permet d'obtenir la bonne température ambiante.
• Le mode Eco (Eco) qui vous permet d'abaisser la température de votre pièce lors d'une absence prolongée de la maison, ou pendant la nuit, notamment dans les chambres.
• Le mode Programmation (PROG) qui vous permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pièce, au moyen d'un système de programmation (en option).
• Le mode Hors Gel ( 📄 ) qui vous permet de maintenir une température d'environ 7° C lors d'une absence de plus de 24 heures, par exemple.
• Le mode Veille ( ) qui vous permet d'arrêter la chauffe de votre panneau rayonnant.

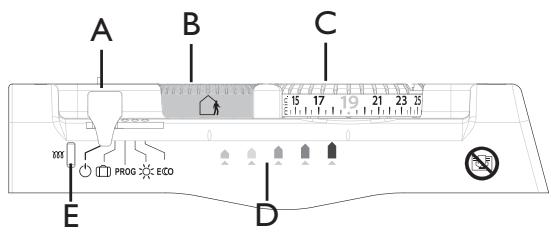

Le boîtier de commande

A B C 15 17 19 21 23 25 PROG ECO E D

A Curseur de choix du mode
B Molette des fonctions d'économies d'énergie
C Molette de réglage de la température Confort
D Voyants de l'indicateur de consommation
E Voyant de chauffe

Les fonctions d'économie d'énergie (se reporter à la page II)

Activer la détection d'aération

Activer la détection d'absence

Activer les détections d'aération et d'absence

Désactiver les détections d'aération et d'absence

Au bout de 2 minutes d'inactivité, le voyant de l'indicateur D s'éteint automatiquement.

CHAUFFER VOTRE PIECE : UTILISATION DU MODE CONFORT

Ce mode vous permet d'avoir la température ambiante souhaitée dans la pièce. Les voyants de l'indicateur de consommation vont vous permettre d'optimiser votre réglage (voir page 13).

|

Je mets le curseur A sur la position Le voyant de chauffe E s'allume si la température de la pièce est inférieure à celle indiquée sur la molette C.

2

Je règle la molette de température C à la température souhaitée. Pour un réglage à 19° C environ, seul le premier voyant (vert) de l'indicateur D sera allumé, signe d'une consommation optimisée.

E C 15 17 21 23 2 PROG ECO D

Le voyant de chauffe E s'allume si la température ambiante est inférieure à celle réglée par la molette C.

3

J'attends au minimum 6 heures pour que la température de ma pièce se stabilise.

Si la température de la pièce me convient, le réglage est terminé.

4

Si la température de la pièce ne me convient pas, j'ajuste la molette C en procédant progressivement et en m'aidant des crans (un cran à la fois).

PROG ECO 15 17 19 21 23 15 C D

Plus la température indiquée sur la molette C est élevée, plus le voyant de l'indicateur D se décalera vers la droite.

ABAISSER AUTOMATIQUEMENT LA TEMPERATURE DE

VOTRE PIECE : UTILISATION DU MODE

ECO

Il s'agit d'un abaissement d'environ 3,5° C par rapport à la température Confort 🌿, réglée par la molette C. Il est conseillé d'utiliser ce mode pour des périodes d'absence comprises entre 2 heures et 24 heures, ou pendant la nuit, notamment dans les chambres.

F

Je mets le curseur A sur la position ECO La température Confort sera abais- sée d'environ 3,5° C.

Ce mode permet un abaissement automatique sans que vous ne modifiez le réglage de la molette de Confort C.

PROGRAMMER VOTRE PÉRIODE DE CHAUFFE : UTILISATION DU MODE PROG

En utilisant la programmation, vous pouvez ajuster les réglages de votre panneau rayonnant à votre rythme de vie.

En connectant le fil pilote sur un programmateur, ou si vous utilisez une programmation embarquée (en option), vous pouvez programmer vos périodes de température Confort ✿️ et ECO (reportez-vous à la notice jointe à votre programmateur).

Il est possible de brancher sur un programmateur plusieurs appareils.

La température réglée par la molette C est la température de base qui va servir de référence à la température souhaitée en fonction de la programmation.

Ordre sur votre boîtier de programmation	Abaissement
CONFORT -1°C	-1°C par rapport au réglage de la molette C
CONFORT -2°C	-2°C par rapport au réglage de la molette C
ECO	-3,5°C par rapport au réglage de la molette C
HORS GEL	température ambiante maintenue à environ 7°C.
ARRET	arrêt immédiat du chauffage (utilisé pour le délestage).

|

Je détermine la température Confort qui me servira de base pour programmer mes abaissements :

Je règle la molette de température C à la température souhaitée

201 PROG ECD 15 17 19 21 23 25 C

2

Je mets le curseur A sur la position PROG

Si la température ambiante de la pièce est inférieure à celle désirée dans le mode choisi (température de Confort dans le mode Confort et température abaissée dans le mode ECO), le voyant de chauffe E s'allume.

NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort ⚙️. Les ordres Hors Gel 📋 et arrêt ⚙️ sont prioritaires par rapport aux modes ECO et Confort ⚙️. Lors d'un passage du mode Confort ⚙️ vers le mode ECO, le temps de basculement est de l'ordre de 12 secondes.

UTILISER LES FONCTIONS D'ECONOMIES D'ENERGIE

Pour utiliser ces fonctions, nous vous conseillons de régler le curseur A sur les modes Confort ou Programmation PROG.

Ces fonctions sont un complément aux fonctions de programmation.

ACTIVER LA FONCTION DETECTION D'AERATION

Ne pas chauffer la pièce pendant l'aération de la pièce permet de réaliser des économies d'énergie. Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, la fonction Aération permet d'y pallier et évite à votre appareil de chauffer inutilement : votre appareil détectera automatiquement l'ouverture et la fermeture de la fenêtre, vous évitant tout gaspillage d'énergie.

Votre appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

• température de consigne souhaitée dans la pièce,
• température extérieure,
• configuration de votre installation...

Zone la plus optimale

En détectant l'ouverture et la fermeture de la fenêtre, la fonction Aération vous permet d'adopter naturellement un geste éco-citoyen : ne pas chauffer inutilement votre logement lorsque vous l'aérez, pour plus de confort et d'économies.

Activer la fonction détection d'aération : Tourner la molette B jusqu'à la position

B 15 17 19 21 23 15 101 PROG ECD

Sa consigne de fonctionnement est de 7° C, à ±3°C, pendant toute la durée d'aération de votre pièce. A la fermeture de la fenêtre, votre panneau rayonnant reprendra son fonctionnement initial.

Après 2 heures, l'appareil se remet en chauffe dans tous les cas. La durée maximum d'aération prévue est de 2 heures.

NB : Si la fonction ne satisfait pas votre besoin, vous pouvez arrêter manuellement la chauffe de votre panneau rayonnant (mode ⏻). Lorsque la fonction est en cours, la led verte clignote lentement.

ACTIVER LA FONCTION DETECTION D'ABSENCE

La fonction Détection d'absence permet de baisser automatiquement la température de consigne de votre pièce, dès lors que vous la quittez.

Activer la fonction détection d'absence :

Tourner la molette B jusqu'à la position

B 15 17 19 21 23 25 PROG ECO

S'il ne détecte aucune présence, votre panneau rayonnant abaissera automatiquement et progressivement sa température de consigne jusqu'à -3,5° C par rapport au réglage de la température Confort.

Les ordres de programmation (PROG) sont prioritaires à la détection d'absence.

ACTIVER LA FONCTION AERATION - DETECTION D'ABSENCE

Activer la fonction aération + détection d'absence :

Tourner la molette B jusqu'à la position

B PROG ECD

Les deux fonctions décrites précédemment sont actives.

DESACTIVER LES FONCTIONS D'ECONOMIES D'ENERGIE

Désactiver les fonctions d'économies d'énergie :

Tourner la molette B jusqu'à la position

B 15 17 19 21 23 5 PROG ECO

Les fonctions d'économies d'énergies seront désactivées.

Pour optimiser votre réglage :

• Activer les fonctions d'économies d'énergie (molette B),
• Adopter le réflexe “19° C” (1° de moins = 7 % d’économie d’énergie).

Tous les panneaux rayonnants d'une même pièce doivent être équipés des mêmes fonctionnalités. Les fonctions d'économies d'énergie devront être réglées de la même manière sur chaque panneau rayonnant.

Nous vous déconseillons l'usage des fonctions "aération" et "aération + détection d'absence" dans les couloirs et pièces situés à proximité d'une porte d'entrée donnant sur l'extérieur ou dans le garage.

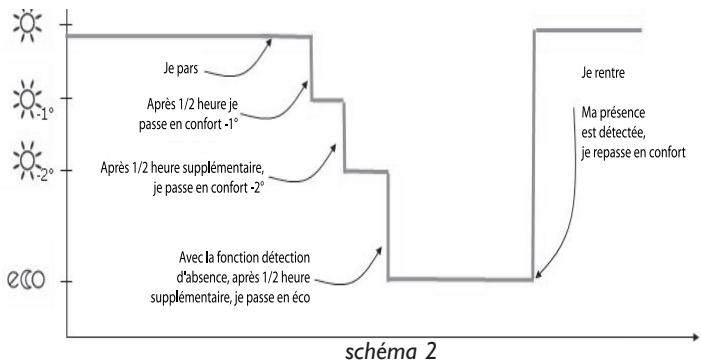

La détection d'absence se fait à partir d'une hauteur supérieure à 45 cm environ (schéma 1) et de façon progressive (schéma 2) :

5 m 20° 12 cm 45 cm environ schéma I

Ex.: Votre appareil est réglé à 19° C, en mode Confort (programmé ou non) A 9 h 00, il détecte votre absence.

A 9 h 30, sa consigne de fonctionnement est de 18° C.

A 10 h 00, sa consigne de fonctionnement passe à 17 ° C.

A 10 h 30, sa consigne de fonctionnement passe à 15,5° C.

L'INDICATEUR DE CONSOMMATION

La consommation d'un appareil de chauffage électrique dépend, entre autres, de la température demandée. La température préconisée par les pouvoirs publics est de 19° C, en mode Confort (15,5° C en mode Eco).

La fonction “indicateur de consommation” vous permet de vous positionner par rapport à cette température recommandée.

Ainsi, en fonction de la température demandée :

• Si la deuxième led orange ou rouge est allumée, vous aurez un comportement plus responsable en abaissant significativement votre température demandée.
• Si la première led orange est allumée, vous aurez un comportement plus responsable en abaissant légèrement votre température demandée.
• Si la led verte est allumée, vous êtes à la température recommandée et vous avez d'ores et déjà un comportement responsable.

Il est inutile de mettre la température du panneau rayonnant au maximum, la température de la pièce ne montera pas plus vite.

Tous les appareils d'une même pièce doivent être réglés de la même manière.

M'ABSENTER PENDANT UNE DUREE COMPRISE ENTRE 2 ET 24 HEURES

Je mets le curseur A sur ECO

Mon panneau rayonnant maintiendra une température d'environ -3,5° C par rapport à la température Confort.

NB : La fonction de détection d'absence permet également d'assurer une baisse automatique de la température de consigne lorsque vous vous absentez (voir le paragraphe "Utilisez les fonctions d'économies d'énergie).

M'ABSENTER PLUS DE 24 HEURES

Je mets le curseur A sur

Mon panneau rayonnant maintiendra une température de 7° C ±3° C correspondant à une température Hors Gel.

VERROUILLER LES REGLAGES DU PANNEAU RAYONNANT

Je déverrouille le panneau rayonnant de sa patte d'accrochage (voir page 6).

VERROUILLER LA MOLETTE DE TEMPERATURE

F

Je règle la molette C sur la position souhaitée.

C 15 17 19 21 23 25

2 Sur le dos du boîtier de commande, je détache I pion de son support.

Pions

3 Je mets le pion de ver-rouillage dans le trou face à la flèche.

Molette de température

Je ne peux plus modifier le réglage de la molette C.

Je règle la molette C sur la température maximale souhaitée.

C 17 19 21 23 25

Dans l'exemple ci-dessus, la température maximale est 21°C.

2 Sur le dos du boîtier de commande, je détache I pion de son support.

Pions

3 Je mets I pion de ver-rouillage dans le trou à gauche de la flèche.

Molette de température

4 Je règle la molette C sur la température minimale souhaitée.

C min 15 17 19 21 23 25

Dans l'exemple ci-dessus, la température minimale est 19°C.

5 Sur le dos du boîtier de commande, je détache I pion de son support.

Pions

6 Je mets I pion de ver- rouillage dans le trou à droite de la flèche.

Molette de température

Dans notre exemple, la molette de réglage C ne peut pas descendre en dessous de 19°C et monter au dessus de 21°C.

Je règle la molette B sur la position souhaitée.

B

2 Sur le dos du boîtier de commande, je détache I pion de son support.

Pions

3 Je mets le pion de ver-rouillage dans le trou face à la flèche.

Molette des fonctions d'économies d'énergie

Je ne peux plus modifier le réglage de la molette B.

Je verrouille le panneau rayonnant sur sa patte d'accrochage (voir page 6).

ENTRETIEN

Pour conserver les performances du panneau rayonnant, il est nécessaire, environ deux fois par an, d'effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs et de solvants.

EN CAS DE PROBLÈME

PROBLÈME RENCONTRÉ	VÉRIFICATION À FAIRE
Le panneau rayonnant ne chauffe pas.	- Vérifiez que le curseur est sur la position☀️.- Si vous êtes en programmation, vérifiez que le programmateur est en mode CONFORT.- Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n’a pas coupé l’alimentation du panneau rayonnant.- Vérifiez la température de l’air de la pièce : si elle est trop élevée, le voyant de chauffe E ne s’allume pas: le panneau rayonnant ne chauffe pas.- Vérifiez que la molette B n’est pas dans la position Aération☐☐et qu’il n’y a pas de courant d’air.
Le panneau rayonnant chauffe tout le temps.	- Vérifiez que le panneau rayonnant n’est pas situé dans un courant d’air ou que le réglage de température n’a pas été modifié.- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué...), coupez l’alimentation du panneau rayonnant (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.- Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par votre distributeur d’énergie.
Le panneau rayonnant est très chaud en surface	Il est normal que le panneau rayonnant soit chaud lorsqu’il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre panneau rayonnant est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W / m^2 ) et que le panneau rayonnant n’est pas placé dans un courant d’air qui perturberait sa régulation ; vérifiez aussi la conformité aux préconisations d’installation (rideaux, ...)
Le panneau rayonnant ne suit pas la programma-tion.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir la notice d’utilisation) ou du gestionnaire d’énergie.
Le voyant de chauffe E clignote rapide-ment (0,5 seconde allumé, 0,5 seconde éteint)	La sonde de mesure est détériorée.Contactez votre installateur.
Le voyant de l’indica-teur de consomma-tion D clignote rapi-dement (0,5 seconde allumé, 0,5 seconde éteint)	La détection d’absence de votre panneau rayonnant est débranchée ou ne fonctionne plus.Contactez votre installateur.Les fonctions autres que la détection d’absence restent opérationnelles.
Le voyant de chauffe Eclignote lentement (1 seconde allumé, 1 seconde éteint)	Le potentiomètre de votre panneau rayonnant est détérioré.Contactez votre installateur.
La détection d’aération manque de réactivité	L’environnement du panneau rayonnant peut interférer sur la réactivité de cette fonction (ex : distance du panneau rayonnant par rapport à la fenêtre, température extérieure, niveau d’isolation de la pièce, etc.). Lors d’une aération, basculez le curseur A en mode veille [IMAGE]
- La température d’ambiance est différente de celle réglée sur la molette C.- La molette C est à 19^ C, un voyant autre que le vert est allumé.	Si, après 6 heures sans modification, ni de mode, ni de réglage de consigne, votre température d’ambiance est différente de celle réglée sur la molette, il vous est possible de réétalonner votre panneau rayonnant.En cas de présence d’un kit fil pilote ou d’une interface courant porteur fixée à l’arrière du boîtier de votre panneau rayonnant, il est préférable au préalable de le ou la retirer.Pour réétalonner, la température indiquée sur la molette doit être comprise entre 18^ C et 23^ C.- En maintenant la molette C, débloquez le pion de ve rouillage à l’arrière de cette molette, à l’aide d’un tournevis plat.- Tournez la partie chiffrée C1 de la molette en maintenant la partie haute C2 pour faire correspondre la température de la pièce avec celle indiquée sur la molette.Attention à ne pas faire tourner la partie haute C2 : ceci déréglerait le panneau rayonnant.- Reverrouillez le pion en appuyant dessus.

Si vous n'avez pas réussi à résoudre votre problème, contactez votre installateur en vous munissant préalablement des références de votre panneau rayonnant, de la température de la pièce et de votre système de programmation éventuel.

Toute détérioration (perforation, rayures) intentionnelle de la lentille du détecteur d'absence, annule la garantie de votre appareil.

Contents

Warning 22

Installation

A CE IP 24 LCIE ELECTRICITE Performance N° de constructeur NF : 344 B Code : _ I500 W 230-240V~ N° 0614 123 C D F E

Nous vous remercions de votre choix et de votre confiance.

Le panneau rayonnant SOLIUS Ecodomo que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

GARANTIE

DOCUMENT À CONSERVER PAR L'UTILISATEUR, À PRÉSENTER UNIQUEMENT EN CAS DE RÉCLAMATION

La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
- Atlantic assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
Les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

TYPE DE L'APPAREIL*:

N° DE SÉRIE* :

NOM ET ADRESSE DU CLIENT :

* Ces renseignements se trouvent sur la plaque signalétique, côté droit de l'appareil.

BIP

Rue Monge - BP 65

F-85002 LA ROCHE SUR YON

www.atlantic.fr

Cachet du distributeur
