Type de produit	Climatiseur split (unité intérieure et extérieure)
Marque	SAMSUNG
Modèle	AQV24MSAX
Modes de fonctionnement	Automatique, Réfrigération, Chauffage, Séchage, Ventilation
Fonctions spéciales	Turbo, Économie d'énergie, Mode Bonjour, Nettoyage Automatique, Silence, MPI (Micro-Plasma Ion)
Télécommande	Sans fil, portée jusqu'à 7 mètres, piles AAA 1,5 V
Minuterie	Démarrage et arrêt programmables de 30 minutes à 24 heures
Direction du flux d'air	Verticale (télécommande) et horizontale (manuelle)
Filtre à air	Nettoyage toutes les 2 semaines
Filtre déodorant et biofiltre	Nettoyage tous les 3 mois (optionnel)
Plage de température extérieure - Chauffage	-15°C à 24°C environ
Plage de température extérieure - Réfrigération	-10°C à 43°C environ
Plage de température intérieure - Réfrigération	16°C à 32°C environ
Plage de température intérieure - Chauffage	Inférieure ou égale à 27°C
Dégivrage automatique	Oui, en mode Chauffage
Protection redémarrage	3 minutes après arrêt ou branchement
Alimentation électrique	230 V ~ 50 Hz (estimation standard)

FOIRE AUX QUESTIONS - AQV24MSAX SAMSUNG

Que faire si le climatiseur ne fonctionne pas du tout ?

Vérifiez si l'appareil est allumé et si le disjoncteur est enclenché. Assurez-vous que la minuterie d'arrêt n'est pas activée. Si le problème persiste, contactez un service après-vente.

Pourquoi la température n'est-elle pas ajustée ?

Vérifiez que le mode Ventilation n'est pas sélectionné, car dans ce mode la température n'est pas réglable. Utilisez les modes Réfrigération, Chauffage, Automatique ou Séchage pour ajuster la température.

Pourquoi l'air frais ou chaud ne sort-il pas ?

Vérifiez la température réglée : pour le froid, elle doit être inférieure à la température ambiante ; pour le chaud, supérieure. Nettoyez le filtre à air s'il est encrassé. Assurez-vous que l'unité extérieure n'est pas obstruée et que les fenêtres/portes sont fermées.

Pourquoi la vitesse du ventilateur n'est-elle pas ajustée ?

En mode Automatique ou Séchage, la vitesse du ventilateur est contrôlée automatiquement et ne peut pas être modifiée manuellement. Passez en mode Réfrigération, Chauffage ou Ventilation pour régler la vitesse.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez l'état des piles (remplacez-les si nécessaire). Assurez-vous qu'aucun obstacle ne bloque le capteur de la télécommande sur l'unité intérieure. Éloignez l'appareil des lumières fluorescentes puissantes.

Comment régler la minuterie ?

Pour la minuterie de démarrage, appuyez sur le bouton correspondant, puis réglez l'heure avec les boutons Up/Down (de 0,5 à 24 h). Confirmez avec Set/Cancel. Pour la minuterie d'arrêt, procédez de même avec le bouton d'arrêt. Les deux minuteries peuvent être programmées simultanément.

Comment nettoyer le filtre à air ?

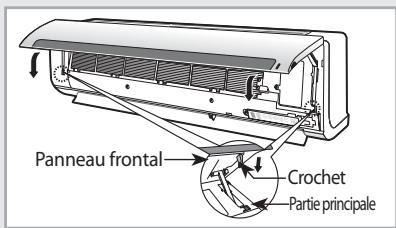

Éteignez l'appareil et débranchez l'alimentation. Ouvrez la grille avant en tirant sur les languettes inférieures. Retirez le filtre, aspirez la poussière ou lavez-le à l'eau claire (sans détergent) et séchez-le avant de le remettre en place. Effectuez cette opération toutes les 2 semaines.

Que faire si une odeur se diffuse pendant le fonctionnement ?

Si l'odeur provient de la fumée ou d'autres sources, aérez la pièce ou faites fonctionner le climatiseur en mode Ventilation pendant 1 à 2 heures. Si l'odeur persiste, nettoyez le filtre et vérifiez l'absence de moisissure.

Pourquoi l'indicateur de l'unité intérieure clignote-t-il ?

Clignotement indique un défaut. Éteignez l'appareil, coupez le disjoncteur pendant quelques minutes, puis rallumez. Si le problème persiste, contactez un technicien.

Que faire en cas de givre sur l'unité intérieure ?

En mode Chauffage, du givre peut apparaître par basse température et humidité élevée. Le climatiseur lance automatiquement un cycle de dégivrage d'environ 7 minutes pendant lequel le chauffage s'arrête. Après dégivrage, le fonctionnement normal reprend.

MODE D'EMPLOI AQV24MSAX SAMSUNG

Consignes de Sécurité 3
■ Nom des composants 8
■ Telecommande - Buttons & Affichage 10
■ Insertion des piles dans la télécommande 10
■ Mise en route 11

UTILISATION

■ Sélection du mode Automatique 12
■ Sélection du mode Rérégération 13
■ Sélection du mode Chauffage 14

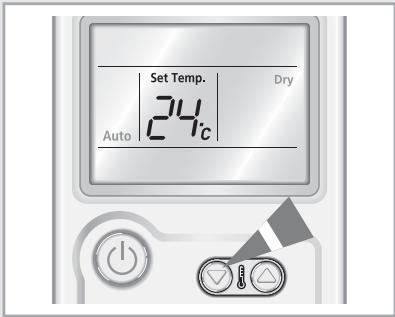

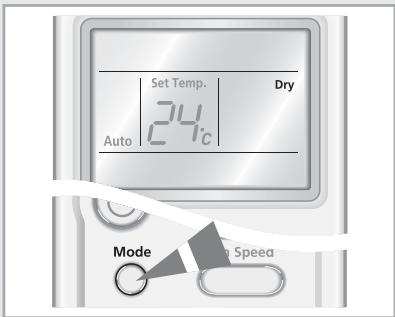

■ Sélection du mode Séchage 15

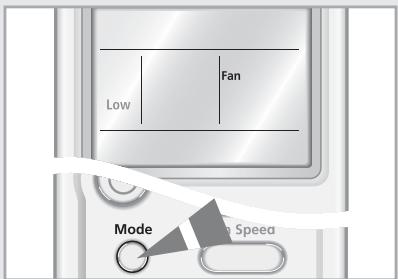

■ Sélection du mode Ventilation 16

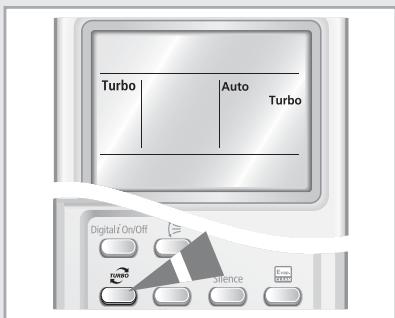

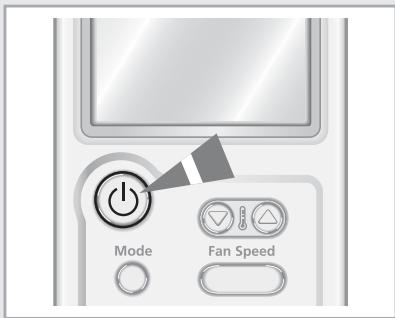

■ Sélection de la fonction Turbo 16

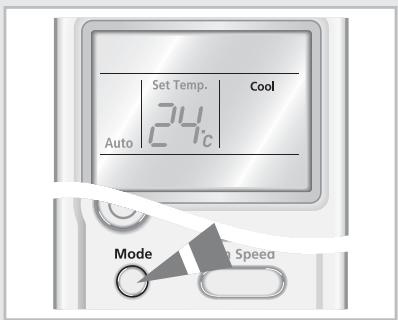

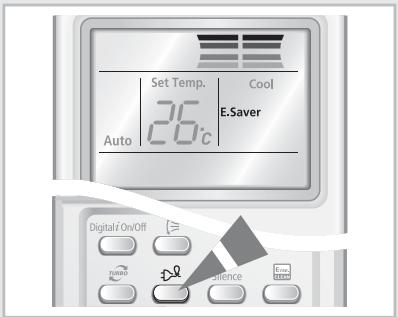

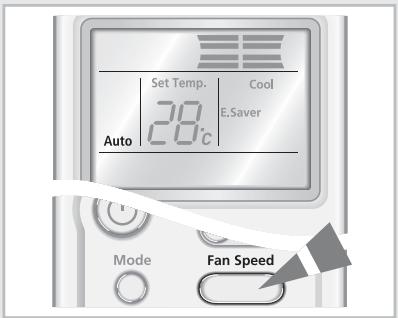

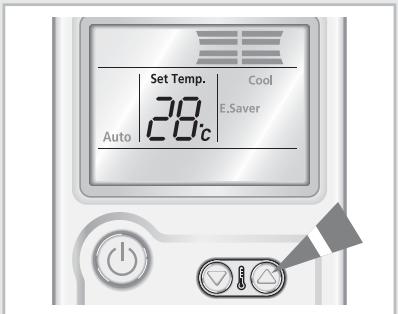

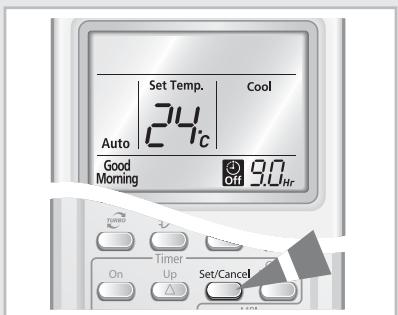

■ Sélection de la fonction Économie d'énergie 17

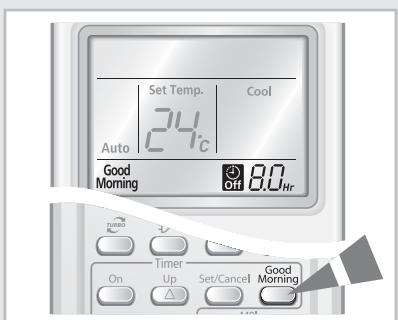

■ Sélection du Mode Bonjour 18

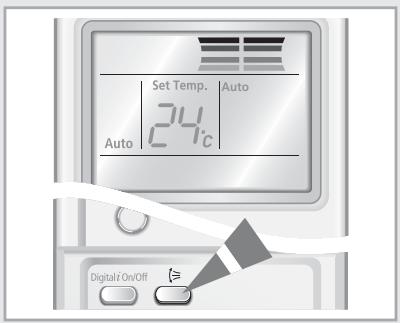

■Ajustement de la direction du courant d'air 20

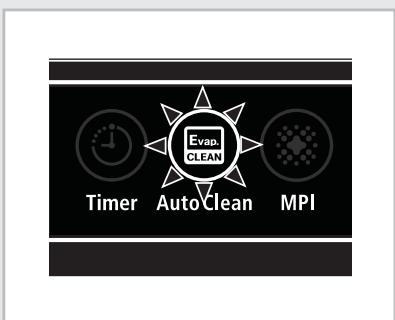

■ Sélection de la fonction Nettoyage Automatique 21

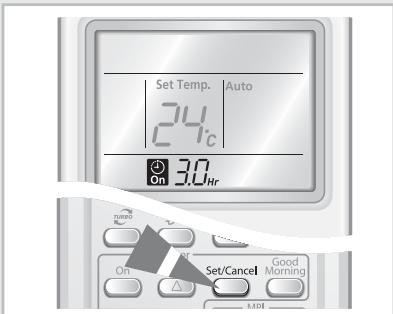

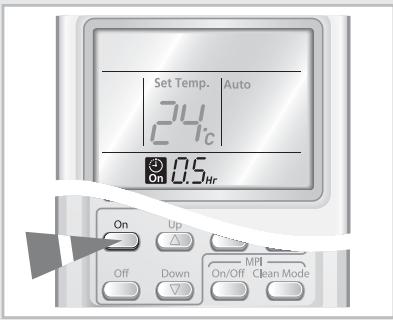

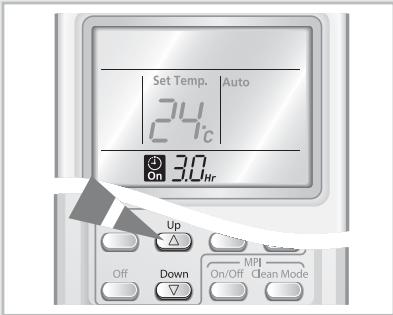

■ Minuterie de démarrage 22

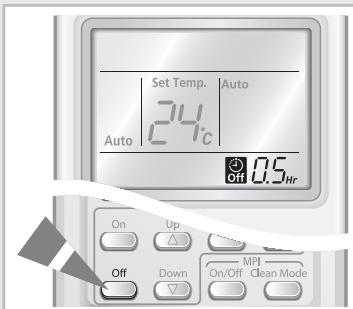

■ Minuterie d'arrêt 23

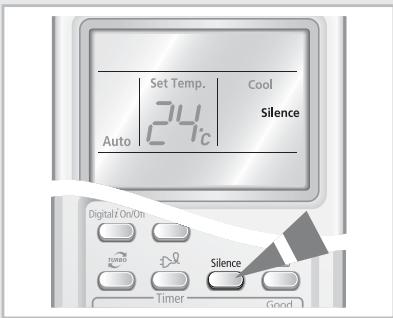

■ Sélection de la fonction du Silence 24
■ Fonctionnement du climatiseur sans telécommande 24

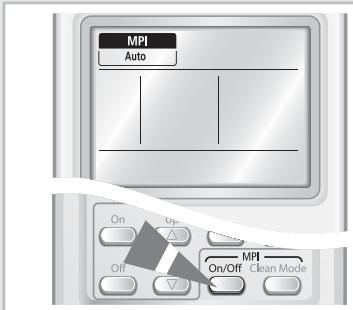

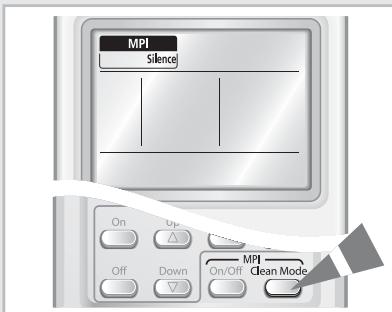

■ Sélection du mode MPI (Icône de micro-plasma) 25

RECOMMENDATIONS POUR L'UTILISATION

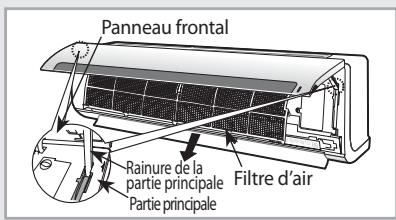

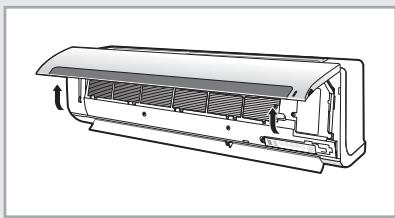

Nettoyage du filtré d'air sur votre climatisationur 26

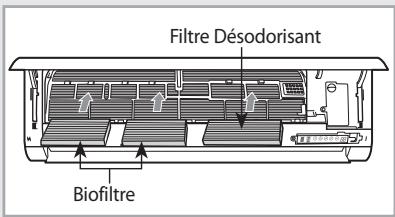

Nettoyage de filtré déodorants et biofiltré (Optionnel) 27
■ Température & Humidité 27
■ Recommendations pour un meilleur fonctionnement 28
Problèmes et Solutions 29

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Europeenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre elimine en fin de vie avec les autres déchets menagers. L'elimination incontrolée des déchets pouvant porter prejudice a l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas été éliminé avec les autres déchets commerciaux.

Consignes de Sécurité

Les précautions de sécurité sont fournies afin de protégé la sécurité des utilisateurs et de prévenir des dommages des biens. Assurez-vous de dire les suivants et d'utiliser le climatiseur correctement.

• Gardez ce manuel d'installation et le mode d'emploi ensemble dans un endroit facile à les retrouver lorsque vous avez besoin de relire après avoir lu complètement.

AVERTISSEMENT

Cela indique la possibilité de graves blessures ou de la mort.

ATTENTION

• Cela indique la possibilité de graves blessures ou d'endommagement à l'environnement lors de son dysfonctionnement.

LORS DE L'INSTALLATION

N'installez pas l'unité dans un endroit où il y a uneuite de gaz inflammable. Cela risque de provoquer une explosion.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrace.

Ne mettez pas à la terre le tuyau d'eau, de gaz, le paratonnerre ou le téléphone. La mise à la terre défectueuse risque de provoquer le choc électrique.

Contactez le centre de service si le climatiseur est sous l'eau.

• L'installation doit être effectuee par un installer ou un personnel qualifie lors d'installation de I'unité pour la première fois ou de sa réinstallation.

CONCERNANT L'ALIMENTATION

Ne pas tirer le cable électrique ou toucher la prise de courant avec les mains mouillées.

Ne pas plier le cable electrique par force ou le climatiseur pour éviter la panne.

Installéz l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la replacer par le fabricant ou un mécanien qualifié pour éviter le risque.

AVERTISSEMENT

PENDANT LE FONCTIONNEMENT

N'essayez pas de réparer, de déplacer, modifier ou réinstaller l'unité par vous même. Assurez-vous que ces installations doivent être effectuées par un personnel qualifié akin d'éviter un choc électrique ou un incendie.

Ne jamaisMETTEaucun obstacle en face del'unité. Assurez-vous que l'unité est ventiléecorrectement tout le temps.Nepasmettre de vetements ou d'autres matériels la dessus.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entrainer la blessure. Gardez les enfants loin de l'unité.

Lors d'utilisation d'une telecommande sans fil, la distance ne doit pas etre plus de 7 metres depuis le climatiseur. (Si possible)

Le fabricant ne saurait etreetenu responsable en cas d'endommagement resultantde modifications ou d'erreurs dans les connectionselectrique ou hydraulique.

En cas d'échec du respect de l'instructor d'installation ou d'utilisation de l'unité sous autres conditions que celles indiquées dans le tableau du manuel d'installation de l'unité 'Limits du fonctionnement', cela rendra nulle la garantie de l'unité immédiatement.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranchez la prise de courant ou éteindre l'émetteur principal de l'unité puis contactez un centre de service autorisé.

Si vous n'utilise pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous même.

Ne pasmettreaucun matériel pour que les enfants ne marchent pas au dessus.

AVERTISSEMENT

SE DEBARASSER DE L'UNITE

Avant de jeter le dispositif, il est nécessaire de-retirer les batteries et de les enlever suturement pour le recyclage.

Lorsque you avez besoin de you débarasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entre en contact avec votre peu, ce qui risque de provoquer la blessure. Cela pollue l'environnement de débloquer dans l'atmosphère.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

ATTENTION

LORS DE L'INSTALLATION

Installéz le climatiseur à l'abri du rayon solaire ou du chauffage, etURTout de l'eau.

Installez l'unité extérieure pour laisseroirirl'airdecharge correctement.Evitez un endroit qui risque de deranger voireoispar les bruits.

Installez le tuyau d'évacuation pour que l'eau coule suturement et correctement.

ATTENTION

CONCERNANT L'ALIMENTATION

Débranchez le disjoncteur lorsque vous n'utilise pas le climatiseur pour une durée prolongée pour economiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouze réparer le climatiseur.

Contactez le centre de service après avoir eteint le climatiseur s'il y a un bruit etrange ou une oedeur brulante ou une fumee.

PENDANT LE FONCTIONNEMENT

Ne pas ouvrir la grille avant pendant le fonctionnement.

Ne pas utiliser le climatiseur longtemps dans une sale ou dans un endroit où il y a un bébé ou une personne âgée.

Evitez que l'air froid et chaud parviennent directement à desgens,aux animaux domestiques,ou a des plantes pour une durée prolongée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au dessus.

Evitez que l'eau entre dans le climatiseur.

Ne pas boire d'eau du climatiseur.

ATTENTION

PENDANT LE FONCTIONNEMENT

Ne pas toucher les tuyaux relies au climatisationur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas infilger de chic excessif au climatiseur.

DIVERS

Assurez-vous que le filtré d'air n'est pas exposé au rayon solaire direct.

Eteigneze le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Nettoyez le filtré d'air toutes les deux semaines.

Assuerz-vous d'insérer le filtré d'air.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapappés sans surveillance: les petits enfants doivent être surveillés pour assurer quils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de I'eau directement ou avec du benzene, du diluant ou de I'alcool.

Traitez le matériel d'emballage en conformité des exigences locales.

La puissance d'entrée et le courant d'entrée maximaux sont mesurés smelon le standard IEC et la puissance d'entrée et le courant d'entrée sont mesurés selon le standard ISO.

La surface de l'échangeur de chaleur est affuêtée, donc faites attention lors du nettoyage.

Tous les matériels servant à la fabrication et à l'emballage de l'unité doivent être appropriés à l'environnement et recyclables.

Le design et l'apparence différent un peu selon le modele.

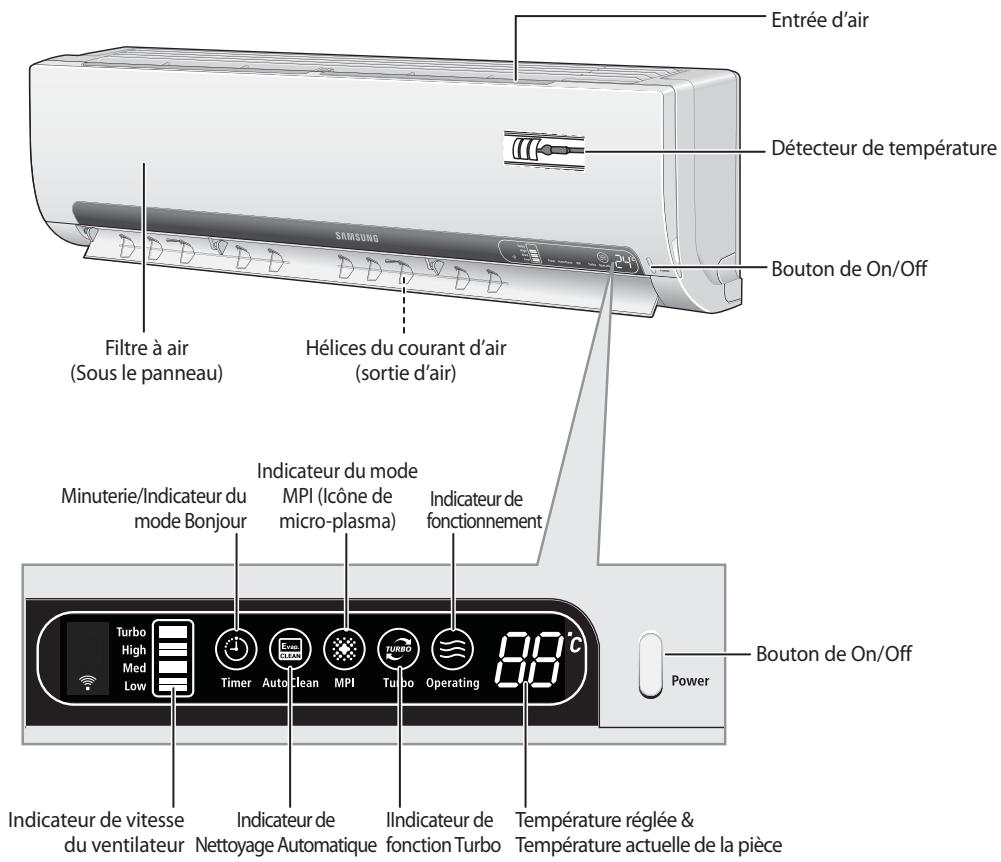

Unité interieure

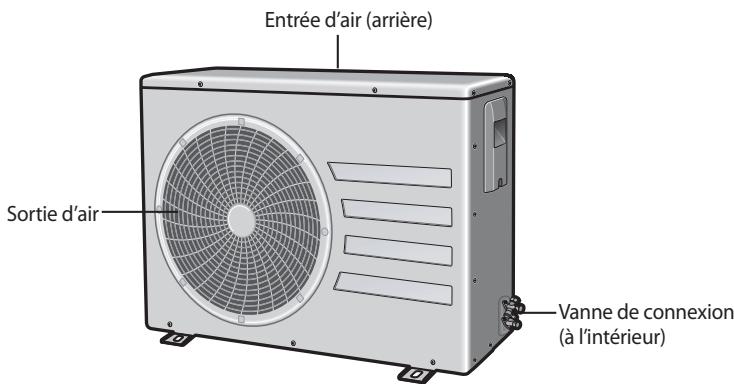

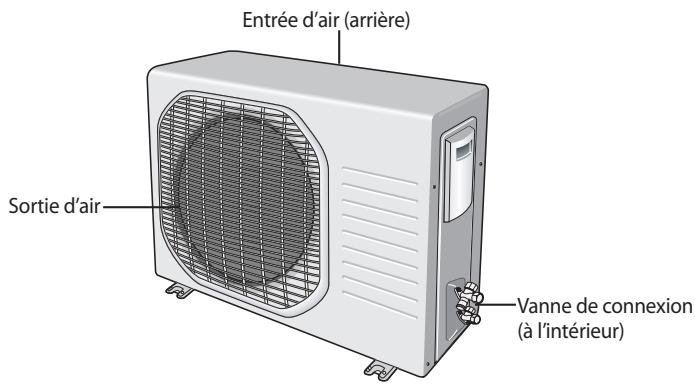

Unité extérieur

Sériés AQV09M**

Sériés AQV12M**

Unité extérieur

Sériés AQV18M**

Sériés AQV24M**

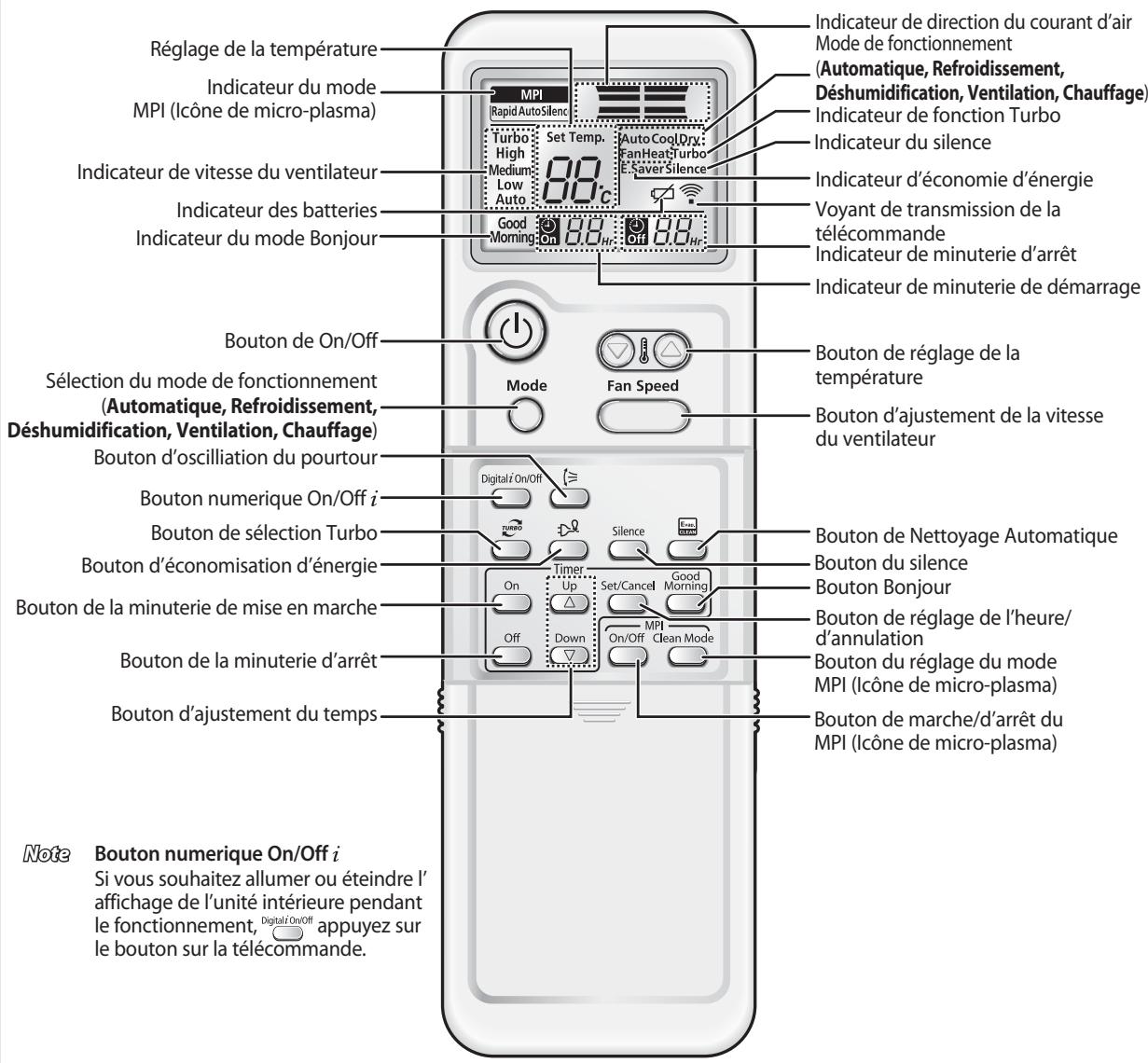

Télécommande - Buttons & Affichage

Insertion des piles dans la télécommande

Veuillez insérer/remplacer les piles ou les batteries lorsque:

Vousetvenezd'acheterleclimatisationeur
La télécommande ne fonctionne pas correctement

Note

Utilisez deux piles AAA, LR03 1,5V.
N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes.
Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

1 Retirez le couvercle du compartment à piles situé à l'arrière de la télécommande en le glissant avec le pouce.
2 Insérez deux piles dans le compartment en respectant les polarités indiquées par les symboles + et -.
3 Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.

Mise en route

Le present Manuel de L'utiliser vous fournis des informations précieuses concernant notre climatiseur.

Veuillez dire attentivement ce manuel avant d'utiliser le climatisationur. Il vous guidera a moins découvert les caractéristiques et les avantages de l'appareil.

Les descriptions de base sont presentsées dans les pages 8 à 10. Dans les pages qui suivent, vous découvert une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures:

APPUYEZ

POUSSEZ

MAINTENEZ APPUYE

Sélection du mode Automatique

Selectionnez le mode Automatique si vous souhaitez réfrigerer ou chauffer automatiquement votre piece. Dans ce mode, vous avez la possibilité d'ajuster la température.

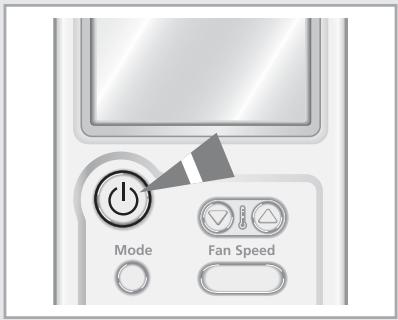

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

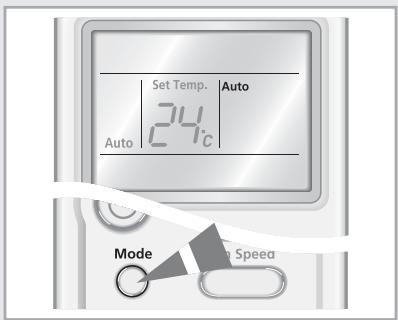

2 Appuyez sur le bouton de la télécommande jusqu'à ce que Auto s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton

Le climatiseur fonctionne en mode Automatique.

En mode Automatique, la piece sera réfrigérée ou chauffée en fonction de la température sélectionnée.

Durant son fonctionnement, le climatiseur change son mode automatiquement entre Régirération et Chauffage en fonction de la température actuelle.

Note Voupsouspoucezchangerdemodea tout moment.

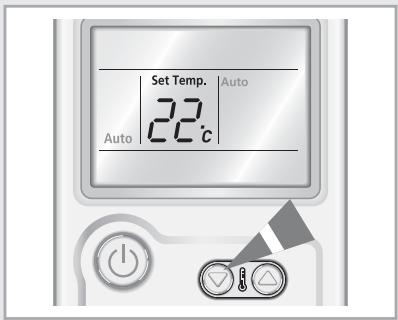

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip

La vitesse du ventilateur est automatiquement réglee.

Sélection du mode Régération

Selectionnez le mode Refrigeration si vous souhaitez réfrigerer votre piece. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.

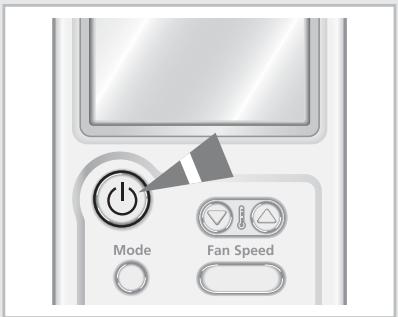

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

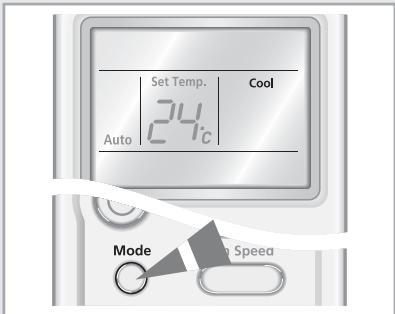

2 Appuyez sur le bouton de la télécommande jusqu'à ce que Cool s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Leclimatiseur fonctionne en modeRefrigération.

Note Vouspouvezchangerdemodea tout moment.

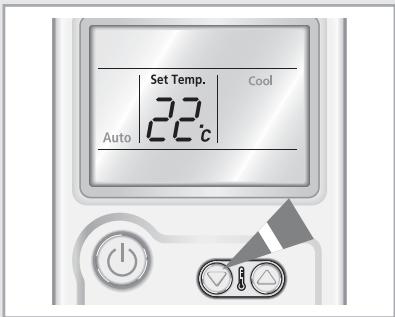

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip
Lorsque la température de la pierce est supérieure à celle sélectionnée, la réfrigération démarre.
Lorsque la température de la pierce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionné toujours.

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed l'unité interieure émet un bip.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Sélection du mode Chauffage

Selectionnez le mode Chauffage si vous souhaitez chauffer votre piece. Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

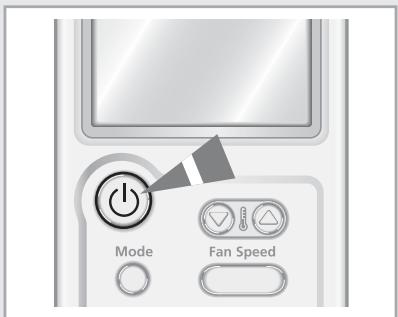

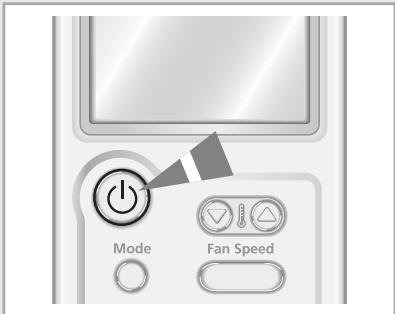

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

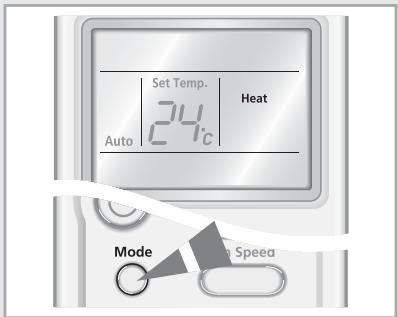

2 Appuyez sur le bouton de la télécommande jusqu'à ce que Heat s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton.
Le climatiseur fonctionne en mode Chauffage.

Note Voupsouspoucezchangerdemodea tout moment.

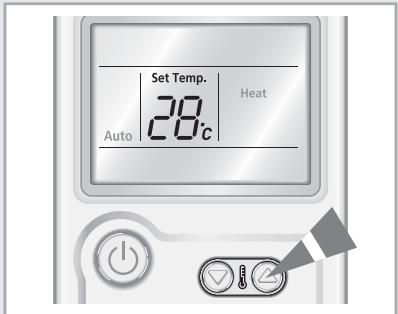

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton - La température est ajustée de 1^ - L'unité interieure émet un bip

Si la température de la salle atteint celle préréglée (température sélectionnée +5^ ), le climatiseur cesse le rechauffement, mais le ventilateur fonctionné toujours.
Le climatiseur met en marche le chauffage si la temperature de la pierce est inférieure à la temperature voulue (température sélectionnée +3°C).

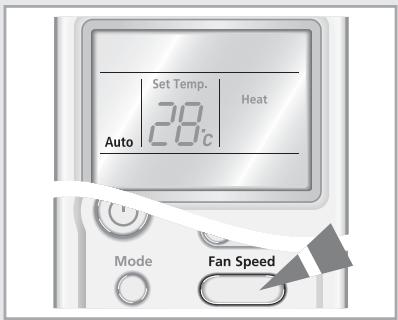

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed l'unité interieure émet un bip.
Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d'empêcher l'air froide de sortir l'unité interieure. Cela contribue àCHAuffer plus efficacement votre piece.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Sélectionnez le mode Séchage si vous souhaitez déshumidifier votre pièce. Vous avez la possibilité d'ajuster la température dans ce mode.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Dry s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Sechage.

Note 2005.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 18^ à 30^

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip
La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.

4 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Sélection du mode Ventilation

Selectionnez le mode Ventilation si vous souhaitez aérer votre piece. Ce mode est utilisé pour rafraîchir votre piece et vous avec la possibilité d'ajuster la vitesse du ventilateur dans ce mode.

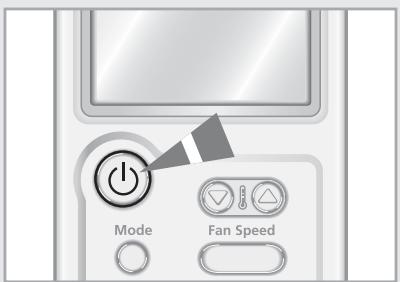

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Fan s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Ventilation.
La température s'ajuste automatiquement.

Note Voupsouspoucezchangerdemodea tout moment.

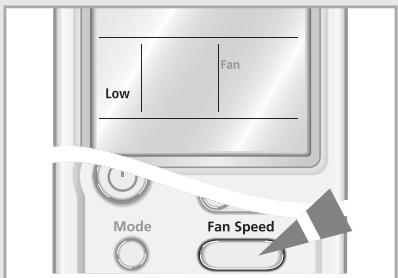

3 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed, l'unité interieure émet un bip.

4 En ce qui concerne le contrôle de direction duSouffle d'air, referez-vous à la page 20.

Sélection de la fonction Turbo

Selectionnez la fonction Turbo si vous souhaitez réfrigerer ouCHAuffer toute piece le plus rapidement possible. Le climatiseur returne en mode précédent au bout de 30 minutes de fonctionnement à sa capacité maximale.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: La température et les paramètres du ventilateur s'ajustent automatiquement.

Le climatiseur réfrigère ouCHAFFE la piece le plus rapidement possible.
Au bout de 30 minutes, le climatiseur returne en mode precedent.
Vous pouvez selectionner la fonction Turbo en mode Automatique, Refrigeration ou Chauffage. Si vous selectionnez cette fonction en mode Sechage ou Ventilation, le climatiseur bascule en mode Automatique.

3 Pour arrêté la fonction Turbo sans attendre le délambda de 30 minutes, appuyez de nouveau sur le bouton.

Résultat: Le climateur rétablit automatiquement les paramètres précédents.

4 En ce qui concerne le contrôle de direction du souffle d'air, referez-vous à la page 20.

Sélection de la fonction Économie d'énergie

Sélectionnez la fonction Économie d'énergie si vous souhaitez économique

l'énergie pendant la réfrigeration.

La zone de température diminue pour exécuter cette fonction.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: L'unité interieure émet un bip.
Le climatiseur demarre en mode Economie d'énergie.
Les pales extérieures du climatiseur s'orientent verticalement.
L'indicateur de la direction du courant d'air s'affiche automatiquement.
Pour arrêté le mode Économie d'énergie, appuyez de nouveau sur le bouton

Note : Vouys pouvez selectionner le mode Economie d'énergie uniquement en mode Refrigeration.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez selectionner est de 26^ à 30^ .
Note Si yous voulez selectionner une tempereature inférieure a 26^, annulez d'abord la fonction d'économie d'énergie.

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed l'unité interieure émet un bip.

5 En ce qui concerne le contrôle de direction duSouffle d'air, referez-vous à la page 20.

Le mode Bonjour aide les utilisateurs a bien s'endormir quand ils se couchent qu'ils aient trop chaud pour dormir ou s'ils soientreveillés par le froid.
Le mode Bonjour ne peut être sélectionné que le climatiseur est allumé ou dans le mode de refroidissement/de chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode afin de selectionner le mode de Cool ou de Heat.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton.

Le climatiseur tourne dans le mode de refroidissement ou de chauffage.

3 Appuyez sur le bouton Good

Résultat: L'indicateur de la minutes s'affiche.
La minuterie d'arrêt clignote sur la télécommande.

4 Pour régler la minuterie d'arrêt de l'appareil, appuyez sur les boutons (Up Down) une fois ou plus jusqu'à ce que l'heure désirée s'affiche.

Résultat: Le Mode Bonjour s'arrête automatique dans 8 heures si l'heure de fonctionnement n'est pas régée.

Vous pouvez régler la minuterie d'arrêt de l'appareil en appuyant sur les boutons (Up Down) pour éteindre le mode Bonjour automatiquement au temps désigné de 30 minutes à 12 heures.
A chaque appui sur les boutons Up Down, le temps augmente de 30 minutes à 1 heures. Le mode Bonjour s'arrête au temps d'arrêt fixé.

5 Appuyez sur le bouton SetCancel

Résultat: Le temps restant s'affiche.

Note

Si vous sélectionnez le mode Bonjour ou ajustez le temps supplémentaire pour le mode Bonjour, vous nevez appuyer sur le bouton SetCancel dans 10 secondes. Si vous n'appuyez pas sur le bouton SetCancel dans 10 secondes, le mode Bonjour sera annulé automatiquement.

6 Pour ajuster la températe, appuyez sur le bouton jusqu'à ce que la températe désirée s'affiche.

La température que vous pouvez sélectionner est de 16^ à 30^

Résultat: A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^
• L'unité intérieure émet un bip

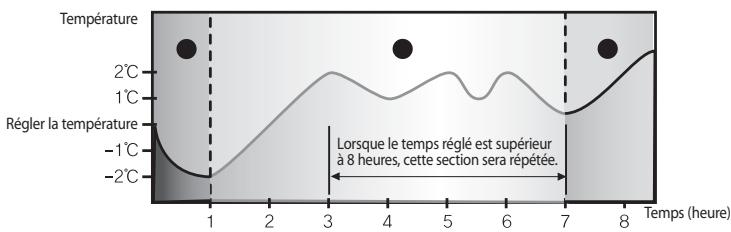

Dans le mode de refroidissement

Le mode Bonjour maintain le température de peu à la(Meilleure pendant 3étapes telles que l'été s'endormir l'été bon sommeil et l'été se réveiller.

① Etape s'endormir :
Dans cette étape, la chambre se rafraîchit vite. Avec l'apport intermittent d'air frais, vous pourrez vite vous endormir dans une ambiance comfortable.
② Etape Bon Sommeil :
Cette étapé aide les utilisateurs à dormir profondément et à maintainir la peu saine en réglant la température variable et le courant d'air insensible.
③ Etape se réveiller :
Cette étape favorise l'apport intermittent d'air frais dans la chambre afin d'augmenter la température du corps humain pour un réveil rafraichissant.

La température recommendée est régée entre 25^ et 27^, et 26^ est la température la plus ideale pour un sommeil comfortable.
- Les hélices du courant d'air (oscillation à gauche et à droite) et la vitesse du ventilateur sont contrôlées automatiquement selon les trois étapes ci-dessus dans le mode Bonjour.
Régléz la miniterie d'arrêt de l'appareil à plus de 5 heures. Vous vous sentirrez déranged si le mode Bonjour est régèle à une durée trop courte ou trop longue parce que la miniterie d'appareil de base est régèle à 8 heures.
Si le mode Bonjour est regle à moins de 4 heures, le fonctionnement s'arrête après la durée reglee.

Si le mode Bonjour est reglé à plus de 5 heures, il fonctionnera selon l'étape se réveiller pour la première 1 heures avant de s'arrêté.

Dans le mode de chauffage

La température bises de 1^ chaque heures. Avec une bise de 2^, la température est maintainue.
Vous pouvez régler des hélices du courant d'air (Oscillation à gauche et à droité) et la vitesse du ventilateur séparément.

Ajustement de la direction du courant d'air

Ajustez la direction du courant d'air afin de circuler l'air selon des besoin variés. En ajustant la direction du courant d'air, l'efficacité du climatiseur peut se renforcer.

Ajustement vertical de la direction du courant d'air

Vous pouvez ajuster verticalément la direction duSouffle d'air. Les pales extérieures du climatiseur s'orientement vers le haut ou vers le bas afin d'optimiser de réfrigération.

1 Appuyez sur le bouton 已 jusqu'à ce que vous obtieniez la directiondésirée.
Résultat: L'orientation vertical des pales est modifiée.
2 Pour orienter les pales vers le haut ou vers les bas, appuyez sur le bouton pendant le fonctionnement.
3 Pour annuler l'orientation vertical des pales, appuyez de nouveau sur le bouton .

Note Lorsque you... Alors les lames...

arrétez le climatiseur les pales se ferment

completement.

le remettez en marche les pales se remettent sur

leur position initiale.

Ajustement horizontal de la direction du courant d'air

Vous pouvez ajuster horizontallyment la direction du souffle d'air avec les mains. Les petites pales interieures du climatiseur dirigent l'air vers la direction désirée.

1 Ajustez les pales interieures du climatiseur en les poussant vers la gauche ou vers la droite.

Assurez-vous de ne pas toucher les hélices interieures pendant le fonctionnement. Cela risque de provoquer une blessure sur vos doigts.

Sélection de la fonction Nettoyage Automatique

Selectionnez la fonction Nettoyage Automatique pour stériser le climatiseur ou pour supprimer la moisissure. Cette fonction est disponible même lorsque le climatiseur est étèint.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

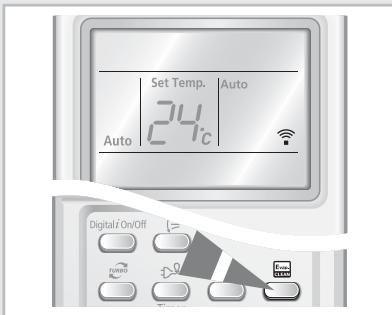

2 Appuyez sur le bouton

Résultat: L'indicateur [Ems] de l'unité interieure s'allume et la fonction Nettoyage Automatique est selectionnée.

Lorsque vous éteignez le climatiseur, il exécute la fonction Nettoyage Automatique pendant 30 minutes avant de s'eteindre.
Si vous appuyez sur le bouton pendant que le climatiseur est eteint, la climatiseur execute la fonction Nettoyage Automatique pendant 30 minutes.

Lorsque le climatiseur est
Durée de

mis…	Mode	fonctionnement
On	Automatique,Réfrégération, Séchage	30 minutes
	Chauffage, Ventilation	15 minutes
Off		30 minutes

Note L'indicateur de Nettoyage Automatique s'affiche uniquement sur l'unité interieure.

3 Appuyez de nouveau sur le bouton si vous poulez arreter la fonction Nettoyage Automatique avant la fin de la durée fixe de 30 minutes.

Telecommande

Panneau de commande

Minuterie de démarrage

Vous pouvez selectionner la minuterie de demarrage afin que le climatiseur demarre automatiquement a une heures designee. Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Presione el boton
2 Appuyez sur le bouton Up ou le bouton Down soushaite s'affiche afin de regler la minuterie de marche. Vous pouvez regler le temps entre 0,5 heures et 24 heures.
3 Appuyez sur le bouton Set / C a n c e l pour confirmer la selection.

Résultat: Le temps restant s'affiche.
Lindicateur de temps arete de clignoter.
L'affichage du mode sélectionné et de la température disparaissent au bout de 10 secondes.
Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minutesie de démarrage disparait.

4 Pour une selection préalable du mode, appuyez sur le bouton Mode qu'squ'ac que le mode désiré s'affiche.

Résultat: Le climatisation fonctionne en mode seLECTIONné lors de son démarrage.

Note

La fonction la plus réécrement utilisée est régée entre les minutes de marche et d'arrêt de manière à allumer et êtreindre le climatiseur et le mode Bonjour.
La minuterie de marche du mode MPI ne peut pas etre regle séparément.

Pour annuler la minuterie de démarrage

1 Pour annuler la minuterie de démarrage, appuyez sur le bouton SetCancel

Note Lorsque you appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez selectionner la minuterie d'arrêt afin que le climatiseur s'éteigne automatiquement à une heures désignée.

Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Presione boton

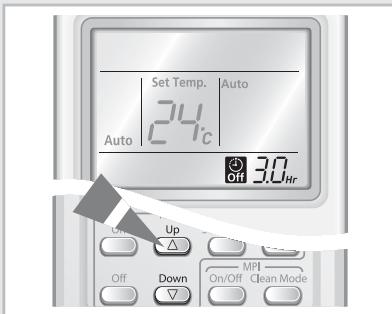

2 Appuyez sur le bouton Up ou le bouton Down soushaite s'affiche afin de regler la minuterie d'arrêt.

Vous pouvez regler le temps entre 0,5 heures et 24 heures.

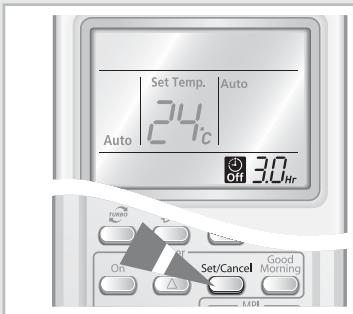

3 Appuyez sur le bouton Set/Cancel pour confirmer la seLECTION.

Résultat: Le temps restant s'affiche.
Lindicateur de temps arete de clignoter.
Le climatiseur s'eteint automatiquement à l'houredésignée et l'indicateur de minuterie d'arrêt disparait.

Example

Si vous souhaitez allumer le climatiseur dans 2 heures et le faire tournier pour 2 heures pendant son inactivité:

1. Appuyez sur le bouton on.
2. Appuyez sur le bouton Up ou le bouton Down 2,0Hr's'affiche.
3. Appuyez sur le bouton Set/Cancel
4. Appuyez sur le bouton
5. Appuyez sur le bouton Up ou le bouton Down jusqu'à ce que 4,0Hr's'affiche.
6. Appuyez sur le bouton SetCancel

Note

Si vous souhaitez allumer et éteindre le climatiseur automatiquement à l'heure désignée à l'aide de la miniterie de marche/d'arrêt pendant le fonctionnement, vous devriez régler la miniterie de marche à une durée plus longue que la miniterie d'arrêt.

ATTENTION

Assurez - vous que le climatiseur ne continuera pas à tourner après que le réglage de la minuteserie de marche est confirmé.

Note

Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton ou après le réglage de la minutes d'arrêt.
La fonction la plus récemment utilisée est régée entre les minutes de marche et d'arrêt de manière à allumer et êtreindre le climatiseur et le mode Bonjour.
La minuterie d'arrêt du mode MPI ne peut pas être régée séparément.
Si vous souhaitez étéindre le climatiseur puis le rallumer automatiquement à l'houre désignée à l'aide de la minuterie de marché/d'arrêt pendant son inactivité, vous devriez régler la minuterie d'arrêt à une durée plus longue que la minuterie de marche.

Pour annuler la minuterie d'arrêt

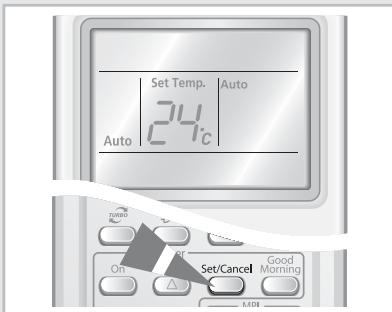

1 Pour annuler la minuterie d'arrêt, appuyez sur le bouton Set/Cancel

Note

Lorsque you appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Sélection de la fonction du Silence

La fonction du silence est réalisée uniquement dans le mode de refroidissement et le mode de chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.

L'unité interieure émet un bip.

2 Appuyez sur le bouton .

Note En appuyant sur le bouton de nouveau, la fonction du silence est annulée.

Fonctionnement du climatiseur sans télécommande

Vous pouvez contrcler votre climatiseur directement, sans telecommande.

1 Pourmettreleclimatiseur en marche,appuyez sur l'interrupteurON/OFF sur le cote droit de I'unité intérieure.

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
L'unité interieure émet un bip.
Le climatiseur demarre en mode approprié selon la température de la pierce. Au cours de son fonctionnement, le climatiseur change automatiquement son mode de fonctionnement entre Réfrigération et Chauffage en fonction de la température actuelle.

Température de la piece

Inférieure à 24^

Supérieure à 24^

Mode de fonctionnement

Chauffage

Réfrigération

Power

2 Pour eteindre le climatiseur, appuyez de nouveau sur le bouton de On/Off.

Note

La télécommande est utilisable de façon habituelle, même si le climatiseur a eté mis en marche via l'interrupteur ON/OFF.

Sélection du mode MPI (Icône de micro-plasma)

Le mode d'icone de micro-plasma cree une forte zone purifiée en décomposant des particules nocives dans le comportement de l'hydrogène (H) et l'ion oxygène (O_2) actifs. Le mode MPI peut etre selectionné que le climatiseur soit allumé ou non.

1 Appuyez sur le bouton _V(D)^MPIS_0

Le climatiseur demarre automatiquement dans le mode auto-MPI.
Le mode MPI peut tourner lorsqu'le climatiseur est allumé.
Si vous appuyez sur le bouton encore une fois, le mode MPI est annulé.

2 Appuyez sur le bouton Mode afin de selectionner des types de fonctionnement du MPI.

A chaque fois que vous appuyez sur le bouton sin Mode , Auto, Silence et Rapide vont apparaitre a plusieurs reprises.
Auto: contrôle la vitesse du ventilateur automatiquement
Silence: purifie l'air interieur en silence
Rapid: purifie l'air interieur rapidement

Note Si le mode MPI est allumé lorsque le climatiseur tourne,

• vous ne pouvez pas selectionner les types de fonctionnement du MPI en appuyant sur le bouton . Le mode MPI fonctionne seulement dans l'Auto.
• le mode MPI s'arrête si vous appuyez sur le bouton Power du panneau.

Nettoyage du filtré d'air sur votre climatisationur

Afin d'assurer un meilleur fonctionnement de votre climatiseur, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

ATTENTION N'oubliez pas d'eteindre l'interrupteur de circuit avant de proceder à un nettoyage du climatiseur.

1 Ouvrez la grille avant en tirant sur les onglets situés en bas à droite et à gauche de l'unité interieure.
2 Retirez la grille avant en la tirant vers l'avant.
3 Prenez l'extrémité du filtré à air situé en bas de la grille avant et retirez-le en le tirant.
4 Enlevez toutes les poussières accumulées sur le filtré à air à l'aide d'un aspirateur ou d'une brousse.
5 Lorsque le nettoyage est terminé, insérez la partie supérieure du filtré dans sa fente et fixez-le sur cinq onglets de la grille.
6 Nettoyez la grille avant avec un chiffon imbibé d'un détergent doux (NE JAMAIS utiliser le benzène, les solvants ou d'autre produits chimiques).
7 Réassemblez le filtré à air et la graille avant.

Note En cas de non utilisation prolongée du climatiseur, faites le fonctionner en mode Ventilation pendant 3 à 4 heures afin de faire sécher l'intérieur du climatiseur.

Nettoyage de filtré déodorisants et biofiltre (Optionnel)

Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtre Biofiltr sont installés dans le climatiseur. Il faut nettoyer les filtre tous les trois mois.

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.
2 Retirez les filtrés désodorisants et Biofiltre.
3 Lavez les filtre avec de I'eau propre, puis les secher légèrement.
4 Insérez les filtrés dans la position originale.
5 Fermez la grille avant.

Température & Humidité

En vérifier les tableaux suivants, vous pouvez utiliser plus efficacement votre climatisationur.

Si le climatiseur est utilisé à …	Alors…
Haute température	Le climatiseur peut arrêter son fonctionnement en raison de protections.
Basse température	Il peut y avoir une fuite d'eau ou des disfonctionnements en cas de gel de l'échangeur.
Humidité elevée	L'eau peut se condenser et sécouler de la surface de l'unité intérieure en cas de non utilisation prolongée du climatiseur.
Fonction	Température extérieure	Température intérieure
Chauffage	-15°C à 24°C approx.	Inférieure ou égale à 27°C
Réfrigération	-10°C à 43°C approx.	16°C à 32°C approx.
Déshumidification	-10°C à 43°C approx.	16°C à 32°C approx.

• Si la température extérieure est inférieure ou égale à 0^ , la capacité de chauffage diminue jusqu'à 70 à 80% selon les conditions de fonctionnement.

Si vous utilisez le climatiseur à une température supérieure à 32^ (température interieure), la capacité de réfrigération diminue.

Recommendations pour un meilleur fonctionnement

Veuillez suivre les recommandations suivantes lors de l'utilisation de votre climatiseur:

Sujet	Recommendations
Capacité de chauffage	La pompè à chaleur intégrée dans le climatiseur aspire l'air chaud de l'extérieur pour l'apporter vers l'intérieur. Lorsque la température extérieure baisse, le climatiseur chauffe moins bien. Si vous trouvez que la pièce n'est pas suffisamment chaude, utilisez un apparéil de chauffage supplémentaire.
Circulation d'air chaud	Le climatiseur fait circuler l'air chaud pour chauffer votre pièce. Chauffer une pièce entière nécessitant un certain temps, veuillez démarrer le climatiseur à l'avance.
Givre	Lorsque vous sélectionnez le mode Chauffage, le givre peut se former sur l'unité intérieure dû à la base température et à l'humidité élevée.Dans ce cas:◆ Le chauffage s'accête.L'opération de dégivrage se fait automatiquement pendant environ 7 minutes.Au bout de 7 minutes, le chauffage redémarre normalement.
interieures et exterieures	Si les températures interieures et exterieures sont élevées toutes les deux lorsque vous sélectionnez le mode Chauffage, le ventilateur et le compresseur de l'unité extérieure peuvent s'accêter de temps en temps.C'est un phénomène normal; Veuillez patienter jusqu'à ce que le climatiseur redémarre.
Echec à l'alimentation	Lorsqu'un échéç à l'alimentation survient en cours de fonctionnement du climatiseur, celui-ci s'éteint. Quand le courant revient, le climatiseur redémarre automatiquement.
Mécanisme de protection	Si le climatiseur est démarré tout de suite après son branchement ou son arrêt, il faut 3 minutes pour assurer son fonctionnement normal.
Opération de refroidissement	L'unité intérieure risque de ne pas avoir la vitesse de ventilateur sélectionnée comme Moyenne et Faible sous l'opération de refroidissement à des températures extérieures très basses pour la protection de l'unité intérieure de la glace ou de la gelée. Pendant l'opération à faible vitesse, la performance de refroidissement diminuera.Si la salle ne se refroidit pas lors de l'utilisation de l'opération à la faible vitesse du ventilateur, régler la vitesse du ventilateur de l'unité intérieure.
Mode du Silence	Quand vous actionnez le Mode Silence lors de refroidissement et chauffage, la vitesse de ventilateur sera diminuée pour rendre le bruit plus silencieux.En conséquence, l'exécution de l'unité peut être réduite.

Avant de contacter le centre de service après-vente, executez des simples vérifications suivantes. Elles peuvent économiser leur temps et frais d'elles inutil.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. ◆ Vérifiez si le disjoncteur est étant. ◆ Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	◆ Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. ◆ Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais(chaud) ne sort pas du climatiseur.	◆ Vérifiez si la temperature régée est plus haute(basse) que la température actuelle. ◆ Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec. ◆ Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulierement. ◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. ◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct. ◆ Il est possible que la fenêtre ou la porte soit ouverte. ◆ Vérifiez si vous avez juste étant le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. ◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode Auto ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est déchargeée. Remplacez la batterie. ◆ Vérifiez si le capteur de la télécommande est bloqué. ◆ Vérifiez si le climatiseur est place pres d'une forte lumière.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur le®bouton après avoir sélectionné l'heure.
Une odeur se diffuse dans la salle pendant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aérez la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	◆ Appuyez sur le®bouton pour allumer le climatiseur à nouveau. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. ◆ Si vous appuyez sur le®bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.
