MODE D'EMPLOI HGA6.5AMX HOTPOINT
Entretien et soin,41
Anomalies et remèdes,42
IT
Italiano
! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.
! Veuillez dire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
Sécurité générale
- La distance minimale entre la surface où sont posés les recipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :
65 cm si la hotte est installee au-dessus d'une table de cuisson à gaz
55 cm si la hotte est installee au-dessus d'une table de cuisson electrique.
Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuilles en tener compte.
- La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toute fois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est ajusté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte.
- Attention! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.
- Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
- Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.
-
L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.
-
Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
- N'utilisez jamais l'appareil sans filtranti-graisse correctement monté !
- La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait eté expressément indiqué.
- La pierce où elle est installée doit disposer d'une ventilation suffisante lorsque la hotte est utilisée en même temps que d'autres apparèils à combustion utilisant du gaz ou d'autres combustibles.
- L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres apparèils de combustion utilisant du gaz ou d'autres combustibles.
- Veuillez respecter toutes les normes relatives à l'évacuation de l'air.
- Il est strictement interdit de cuisine des aliments flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtrres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.
- Il est conseillé de surveiller la cuisson des alimentés lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.
-
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener étroitement aux dispositions des autorités locales compétentes.
-
Il est conseilé de nettoyer féquèment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien générées dans ce manuel).
- Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'incendie.
- N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
- Nous déclinons toute responsabilité en cas d'eventuels inconveniens, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions générées dans ce mode d'emploi.
- Attention! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.
ES
Advertencias
! Ne jamais faire appel à des techniciens non agrêés.
Lui indiquer :
le type d'anomalie;
- le modele de l'appareil (Mod.)
- son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique apposée sur l'appareil
ES
Asistencia
Pour bien installer le produit, consultez les figures situées sur les premières pages de ce mode d'emploi.
L'installation doit être effectuee par du personnel qualifié.
Raccordement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.
Attention! Contrôlez toujours que le cable d'alimentation est monté correctement, avant de reconnectcer le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.
Évacuation de l'air (pour les versions aspirantes)
Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.
! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit représentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériel du conduit doit être deapprové par la législation.
! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres apparéils de combustion (chaudières, cheminées, poèles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à evacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.
Équipez la pièce de prises d'air afin d'éviter que la hotter ne creée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.
Recyclage ou évacuation extérieure ?
! Notre hotte est prête à être installée en version à évacuation extérieure.
Pour utiliser la hotter en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.
Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont continues dans ce manuel (voir la section « Version filtrante »).
b Version à évacuation extérieure
FR
La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement. Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit partager une légère inclinaison vers le haut (d'environ 10^ ) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.
C Version recyclage
La hotte purifie l'air et le reinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs.
Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut.
Données techniques
| Modèle | Hauteur (cm) | Largeur (cm) | Profondeur (cm) | Ø du tube d'évacuation (cm) |
| GLASS 60cm | 61-82 | 59,8 | 50 | 15/12 |
| GLASS 90cm | 61-82 | 89,9 | 50 | 15/12 |
| Sigle modèle | Ampoule(V) | Puisance absorbéede l'ampoule (W) | Puisanceabsorbée totale (W) |
| HGF 9.5S AB X/HA | |||
| HGA 9.5S AB X/HA | Halogène | 2 x 40 | 185 |
| HGA 6.5S AB X/HA |
| Sigle modèle | Ampoule(V) | Puisance absorbéede l'ampoule (W) | Puisanceabsorbée totale (W) |
| HGF 9.8 AD X/HA | |||
| HGA 9.8 AD X/HA | Halogène | 2 x 40 | 290 |
| HGA 6.8 AD I X/HA | |||
| HGF 6.8 AD X/HA |
| Sigle modèle | Ampoule(V) | Puisance absorbéede l'ampoule (W) | Puisanceabsorbée totale (W) |
| HGA 9.5 AM X/HA | |||
| HGF 9.5 AM X/HA | Halogène | 2 x 40 | 150 |
| HGA 6.5 AM X/HA | |||
| HGF 6.5 AM X/HA |
| Puisance | Tension | Culot | Dimensions | |
| Halogène 25 W | 2 x 25 W | 230 V | G9 | L40xØ14 |
| Halogène 20 W | 2 x 20 W | 12 V | G4 | L30xØ10 |
LED
Groupe de risque 1 (faible) selon la norme EN 62471
Les hottes sont conformes aux Directives CE suivantes :
- Directive « Basse tension » 2006/95/CE (12-12-2006)
- Directive « Compatibilité électromagnétique »
2004/108/CE (15-12-2004)
- N'existe que sur certains modèles
Commandes GLASS
Modèles avec clavier mécanique
T1 Réinitialisation du moteur
Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse 1
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 1.
T3 Vitesse 2
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 2.
T4 Vitesse 3
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 3.
T5 Allumage/extinction des lampes
Modèles avec clavier tactile
T1 Réinitialisation du moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse 1
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 1.
T3 Vitesse 2
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 2.
T4 Vitesse 3
Lorsque l'on appuie sur ce bouton, la hotte passe de l'etat precedent à la vitesse 3.
T5 Booster
Lorsque l'on appuie sur ce bouton, la hotte passée de l'état précédent à la vitesse intensive. Au bout 5 minutes, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passée à la vitesse sélectionnée.
T6 Allumage/extinction des lampes
Avertissements relatifs aux filtres àGRAisses et à odeurs
Lorsque l'icone relative à la première vitesse T2 clignote, cela indique la saturation du filtré àGRAisses. Lorsque l'icone relative à la deuxieme vitesse T3 clignote, cela indique la saturation du filtré à Odeurs. Lorsque les icones T2 et T3 clignotent toutes les deux, cela indique la saturation des filtres. Il faut donc proceder au nettoyage ou au remplacement des filtres àGRAisses « A » et/ou à odeurs « B » (voir « Entretien et soin »).
Pour réinitialiser le compteur du filtré, procédé comme suit :
Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T5.
Levoyant d'advertisement clignote trois fois puis reconnce à indiquer le fonctionnement normal.
En cas d'advertissement relatif aux deux filtres en même temps, il faut repeter l'opération de réinitialisation.
La première sequence réinitialise le filtré à graisses et la seconde le filtré à odeurs.
Configuration de la hotte :
Pour configurer le mode de fonctionnement de la hotte, appuyer sur T5 pendant environ 6 secondes, apparéil étéint. Les iconônes T2 ou T3 s'allument pour indiquer le type d'installation : T2 évacuation, T3 recyclage.
Il est possible de changer le type d'installation en appuyantcycliquement sur la touche T5.
Pour sauvegarder la nouvelle configuration, il faut appuyer individuellement sur la touche T1.
Modèles avec clavier tactile + écran
T1 Marche/Arrêt moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse -
Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse inférieure.
T3 Vitesse +
Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse supérieure.
T4 Booster
Lorsque l'on appuie sur ce bouton, la hotte passée de l'état precedent à la vitesse intensive ; la lecture « b » clignote lentement sur l'écran. Au bout de 5 minutes, la hotte revient à la vitesse précédemment réglée, effet que l'on peut également obtenir pendant la fonction booster en appuyant sur l'une des touches de vitesse (T2 ou T3).
T5 Minuterie
À chaque fois que l'on appuie sur ce bouton, l'extinction automatique de la hotte est retardé de 5 minutes. Le compte à rebours de la minuterie est affché en minutes sur l'écran. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.
T6 Allumage/extinction des lampes
Avertissements relatifs aux filtres à graisses et à odeurs
Lorsque la barre située en haut à gauche clignote, cela indique la saturation du filtre àGRAisses.
Lorsque la barre située en haut à droite clignote, cela indique la saturation du filtré à odeurs.
Lorsque les deux barres clignotent, cela indique la saturation des deux filtres.
Il faut donc procéder au nettoyage ou au remplacement des filtres àGRAisses « A » et/ou à odeurs « B » (voir « Entretien et soin »), ce dernier uniquement pour les hottes à recyclage.
Pour réinitialiser le compteur du filtré, procéder comme suit :
Alors que la hotter est allumée, appuyez pendant trois secondes sur le bouton T4.
En cas d'advertisement relatif aux deux filtres en même temps, il faut repeter l'opération de réinitialisation.
La première sequence réinitialise le filtré à graisses et la seconde le filtré à odeurs.
Configuration de la hotte
Pour configurer le mode de fonctionnement de la hotte, appuyer sur T4 pendant environ 6 secondes, appeareil eteint.
Aprés un bip long, le type d'installation est affiché à l'écran :
Évacuation extérieure
(carré en bas à gauche clignotant).
Recyclage
(carre en bas à droite clignotant).
Il est possible de changer le type d'installation en appuyant sur le bouton T4. Pour quitter le mode configuration, il faut appuyer une fois sur T1. L'appareil se trouve alors et la dernière configuration affichée est sauvegardée.
Entretien et soin
Attention! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en-retirant la prise ou en coupant l'interrupteur général de l'habitation.
Premier nettoyage
- Retirez les films de protection
- Élimínez les impuretés avec une éponge humide et un peu de savon neutre
- Rincez avec un chiffon humide
- Séchéz avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox
Nettoyage periodique
La hotte doit être nettoyée féquèment (au moins aussi souvent que l'on procède à l'entretien des filtres àGRAisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutré et d'eau tiège. Évitez l'utilisation de produits abrasifs ou corrosifs.
Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tener aux instructions sugérées. Nous déclinons toute responsabilité en cas d'eventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.

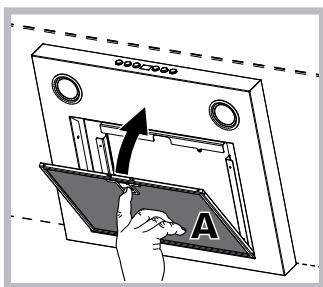

Entretien des filtres anti-graisse (A)
Le filtré anti-graisse retient les particules deGRAISSSE provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des déterments non agressifs, à la main ou bien au lave-vaiselle à BASSE TEMPERATURE et en cycle court.
Pour démonter le filtré à
graisses, tirez sur la poignée de décrochage à ressort. Si on le lava au lave-vaisselle, le filtré anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.

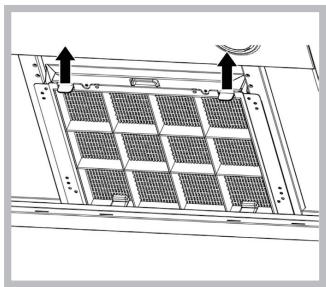

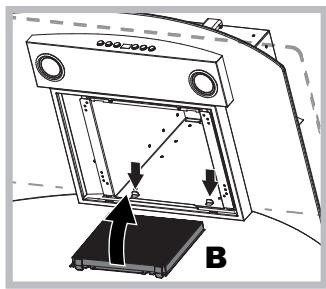

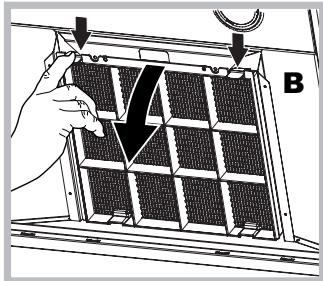

Entretien du filtré à charbon (B)
Le filtrtre à charbon retient les odeurs désagreables provenant de la cuisson. La saturation du filtrtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtrtre anti-graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les vingt mois. Ce filtrtre NE peut PAS être lavé ou régénééré
Demontage: Enlevez le filtre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.
Montage: Accrochez le filtré aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

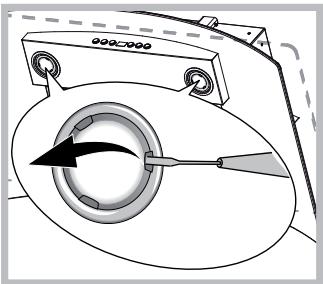

Remplacement des ampôules
Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse.
Attention! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.
-
Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
-
Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez
les données techniques prsentes dans le livre suivant).
- Refermez la protection (fixation à déclic).
Remplacement des ampoules LED\*
La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.
Cable électrique
Si le cable d'alimentation est endommagé, il peut être remplace par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.
MISE AU REBUT
Cet apparéil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant à mettre au rebut correctement ce produit, l'utilisteur contribue à prévenir les évientuelles conséquences négatives pour l'environnement et la santé.
Le symbole préSENT sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas etre traité comme un déchet menager mais qu'il doit etre déposé dans un point de collecte spécialise dans le recyclage des appareils électriques et electroniques. Veuillez respecter les normes locales en vigueur en matière d'elimination des déchets. Pour plus d'informations sur leTraitement, la recupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures menagères ou le magasin dans lequel vous aze acheté le produit.
Anomalies et/remèdes
Si quelques chose semble ne pas fonctionner, avant d'appeler le Service d'assistance, veuilles vérifier les points suivants :
Si la hotte ne fonctionne pas :
Vérifiez que :
- il n'y a pas de coupure de courant.
- une vitesse a bien eté sélectionnée.
Si la hotte affiche un mauvais rendement :
Vérifiez que :
- La vitesse selectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée.
- La cuisine est suffisamment aérée pour permettre une prise d'air.
- Le filtré à charbon n'est pas usage (hotte en version recyclage).
Si la hotte s'est eteint en cours de fonctionnement normal :
Vérifiez que :
- il n'y a pas de coupure de courant.
- le disjoncteur omnipolaire ne s'est pas déclenché.
En cas d'anomalies de fonctionnement eventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.
