TUBE PLUS FTU PLUS 3707 I XS - Hotte aspirante FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Franke
Modèle	FTU PLUS 3707 I XS
Distance minimale de sécurité (entre table de cuisson et hotte)	650 mm (peut varier selon les instructions de la table de cuisson)
Diamètre du conduit d'évacuation	120 mm minimum
Alimentation électrique	Doit correspondre à la tension indiquée sur la plaque signalétique (230 V ~ 50 Hz typique, à vérifier)
Classe d'isolation	Classe I (mise à la terre obligatoire)
Type de montage	Fixation murale ou sous meuble, avec vis adaptées fournies
Commandes	Touches tactiles (S1, T1-T4) avec LED de confirmation
Vitesses moteur	4 vitesses (1, 2, 3, Intensive). La vitesse intensive dure 6 minutes puis retour automatique à la vitesse précédente
Éclairage	LED intégré (commuté par touche L). Remplacement par SAV
Télécommande	Fonction activable/désactivable (via touche T4 longue)
Alarme saturation filtres	Filtres métalliques : 100 heures de fonctionnement ; filtre à charbon : 200 heures. Réinitialisable via touche T3 longue
Filtres métalliques anti-graisse	Lavables au lave-vaisselle ou à la main ; à nettoyer tous les 2 mois (ou plus selon usage)
Filtre à charbon actif	Non lavable, à remplacer environ tous les 4 mois (ou plus selon usage)
Nettoyage extérieur	Chiffon humide et détergent neutre, éviter alcool et silicone
Recommandations d'utilisation	Ne pas flamber sous la hotte ; régler le feu pour qu'il ne dépasse pas les bords de la casserole
Ventilation de la pièce	Nécessaire si la hotte fonctionne en même temps que des appareils à gaz (pression négative max 0,04 mbar)
Documents inclus	Notice d'utilisation (108 pages)

FOIRE AUX QUESTIONS - TUBE PLUS FTU PLUS 3707 I XS FRANKE

Quelle est la hauteur minimale d'installation entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Toutefois, si les instructions de votre table de cuisson spécifient une distance plus grande, respectez celle-ci.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques anti-graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable. Il doit être remplacé environ tous les 4 mois de fonctionnement, ou plus fréquemment si la hotte est très sollicitée.

Comment réinitialiser l'alarme de saturation des filtres ?

Pour réinitialiser l'alarme, toutes charges éteintes (moteur et lumières), appuyez longuement sur la touche T3. La LED S1 clignote 3 fois pour confirmer la réinitialisation.

Comment utiliser la télécommande avec cette hotte ?

La télécommande doit être activée : toutes charges éteintes, appuyez longuement sur la touche T4. La LED clignote 2 fois pour confirmer l'activation. Pour désactiver, répétez l'opération (1 clignotement).
La télécommande n'est pas fournie de série ; vérifiez sa disponibilité.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que la tension secteur correspond à celle indiquée sur la plaque signalétique. Si le cordon d'alimentation est endommagé, faites-le remplacer par un technicien agréé. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser la hotte avec une cuisinière à gaz ?

Oui, mais une ventilation adéquate de la pièce est nécessaire. La pression négative dans la pièce ne doit pas dépasser 0,04 mbar pour éviter le refoulement des gaz de combustion. Ne raccordez jamais la hotte à un conduit de fumée de chaudière ou de cheminée.

Comment remplacer l'éclairage LED ?

Le remplacement de l'éclairage LED doit être effectué par un technicien qualifié ou le service après-vente. Ne tentez pas de le faire vous-même, car cela nécessite l'ouverture de la hotte.

La hotte doit-elle absolument être reliée à un conduit d'évacuation extérieur ?

Oui, pour un fonctionnement optimal, la hotte doit être raccordée à un conduit d'évacuation d'un diamètre minimum de 120 mm. Le parcours doit être le plus court possible. Respectez les normes locales.

À quoi sert la vitesse intensive ?

La vitesse intensive est une puissance maximale temporaire qui dure 6 minutes. Passé ce délai, la hotte revient automatiquement à la vitesse précédemment sélectionnée. Idéale pour éliminer rapidement les odeurs ou la vapeur.

MODE D'EMPLOI TUBE PLUS FTU PLUS 3707 I XS FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-

dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respectez toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez la hotte en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquate-ment ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la

pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• N'évacuez pas l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, conformez-vous scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirez les films de protection.

- Utilisez exclusivement des vis et des petites pièces adaptées à la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne regardez pas directement avec des instruments op-

tiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyez et/ou remplacez les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et entretien.
• Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole ⚡ marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participerez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

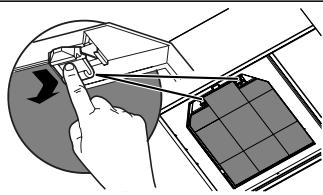

3. NETTOYAGE ET ENTRETIEN

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

W

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

4. COMMANDES

						S1
Touche	Pression touche	Fonction				LED
L	Brève	Allume/éteint les lumières à intensité maximum.				-
T1	Brève	Allume/Éteint le moteur à la première vitesse.				Fixe
T2	Brève	Allume le moteur à la deuxième vitesse.				Fixe
	Longue avec toutes les charges éteintes (moteur et lumières)	Active/Désactive l’alarme des Filtres à Charbon Actif.				La LED clignote 2 fois : alarme activée.Led clignote 1 fois : alarme désactivée.
T3	Brève	Allume le moteur à la troisième vitesse.				Fixe
	Pression longue avec toutes les charges éteintes (moteur et lumières)	Réalisation de la réinitialisation de l’alarme saturation Filtres.				La LED S1 clignote 3 fois.
T4	Brève	Allume le moteur à la vitesse Intensive.Cette vitesse est active 6 minutes. Passé ce délai, le système se remet automatiquement à la vitesse précédemment sélectionnée.Activée avec le moteur éteint, elle passe en mode OFF à la fin du temps.Désactivée en appuyant sur la même touche ou en éteignant le moteur.				Fixe
	Longue	Active/désactive la télécommande.				La led clignote 2 fois : télécommande activée.La led clignote 1 fois : télécommande déactivée.
S1	-	Signale l’alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L’alarme se déclenche au bout de 100 heures de travail effectif de la hotte.				Fixe
	-	Signale l’alarme saturation Filtre anti-odeur au Charbon Actif.L’alarme se déclenche au bout de 200 heures de travail effectif de la hotte.				Clignotant

5. TÉLÉCOMMANDE

6. ÉCLAIRAGE

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
