| Intitulé | Description |
|---|---|
| Type de produit | Climatiseur mural avec technologie WindFree |
| Capacité de refroidissement | De 2,5 kW à 7,1 kW selon le modèle |
| Alimentation électrique | 220-240 V, 50 Hz |
| Dimensions approximatives | Largeur : 80 cm, Hauteur : 29 cm, Profondeur : 21 cm (varie selon le modèle) |
| Poids | Environ 30 kg (varie selon le modèle) |
| Compatibilités | Compatible avec les systèmes de contrôle à distance et les applications mobiles Samsung SmartThings |
| Type de réfrigérant | R32 |
| Fonctions principales | Mode WindFree, mode refroidissement, mode chauffage, déshumidification |
| Entretien et nettoyage | Filtres lavables, nettoyage recommandé tous les 3 mois |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service après-vente Samsung |
| Sécurité | Protection contre les surcharges, isolation électrique conforme aux normes |
| Informations générales | Garantie de 2 ans, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - WINDFREE SAMSUNG
Questions des utilisateurs sur WINDFREE SAMSUNG
Pour connecter le câble de communication de la télécommande sur votre climatiseur Samsung WindFree, suivez les étapes ci-dessous :
Étapes pour brancher le câble de communication :
- Éteignez l'appareil et débranchez-le pour assurer votre sécurité avant toute manipulation.
- Ouvrez le panneau de contrôle de l'unité intérieure du climatiseur. Ce panneau est généralement situé à l'avant ou sur le côté de l'unité et peut être fixé par des vis ou clips.
- Repérez le port de communication destiné à la télécommande. Ce port est souvent étiqueté « COM », « Remote » ou « Communication » et peut être un connecteur rectangulaire ou rond.
- Insérez le câble de communication de la télécommande dans ce port en veillant à ce qu'il soit bien en place et correctement orienté.
- Refermez soigneusement le panneau de contrôle en vous assurant qu'il est bien fixé pour éviter toute infiltration de poussière ou d'humidité.
- Rebranchez et allumez l'appareil pour vérifier que la télécommande communique correctement avec le climatiseur.
Si le port n'est pas facilement identifiable, consultez l'étiquette à l'intérieur du panneau ou recherchez un connecteur avec un marquage spécifique. Cette connexion est essentielle pour assurer la communication entre la télécommande et l'unité intérieure.
Le code erreur C203 sur un climatiseur Samsung Windfree indique généralement un problème de communication entre l'unité intérieure et l'unité extérieure. Ce dysfonctionnement peut empêcher le système de fonctionner correctement. Voici les étapes à suivre pour tenter de résoudre ce problème :
1. Vérification des connexions électriques
Assurez-vous que tous les câbles reliant l'unité intérieure à l'unité extérieure sont bien branchés, en bon état et ne présentent pas de signes d'usure ou de détérioration.
2. Redémarrage de l'appareil
Éteignez le climatiseur, patientez environ 5 minutes, puis rallumez-le. Ce redémarrage peut parfois réinitialiser la communication entre les unités et faire disparaître le code erreur.
3. Contrôle de l'alimentation électrique
Vérifiez que l'alimentation électrique est stable et que le climatiseur reçoit une tension correcte. Les coupures ou fluctuations peuvent entraîner des erreurs de communication.
4. Inspection des filtres
Un filtre encrassé peut affecter le fonctionnement général de l'appareil. Nettoyez ou remplacez les filtres selon les recommandations du fabricant.
5. Intervention professionnelle
Si après ces vérifications le code erreur persiste, il est conseillé de contacter un technicien qualifié. Le problème peut provenir d'une défaillance interne nécessitant une expertise spécifique.
Le réservoir d'eau d'un climatiseur Samsung WindFree est situé à l'intérieur de l'appareil. Il sert à recueillir l'eau condensée générée lors du fonctionnement du climatiseur.
Comment accéder au réservoir d'eau :
- Éteignez le climatiseur pour assurer votre sécurité avant toute manipulation.
- Retirez le panneau d'accès situé sur l'unité intérieure. Selon le modèle, cela peut nécessiter de déclipser ou dévisser un couvercle pour atteindre le réservoir.
Le réservoir n'est pas accessible depuis l'extérieur de l'appareil, car il est intégré dans l'unité intérieure pour collecter efficacement l'eau de condensation. Cette conception permet également de faciliter l'entretien et la vidange si nécessaire.
Le code d'erreur "DF" sur un climatiseur Samsung WindFree indique un problème lié au système de drainage de l'appareil. Ce code apparaît généralement lorsque l'appareil détecte une accumulation d'eau dans le réservoir de récupération ou un dysfonctionnement dans le circuit de drainage.
Causes possibles du code "DF" :
- Réservoir d'eau plein ou mal vidé.
- Blocage ou obstruction dans les tuyaux de drainage.
- Filtre encrassé affectant le fonctionnement global de l'appareil.
Comment résoudre le problème :
- Vider le réservoir d'eau : Localisez et videz le réservoir de récupération d'eau si celui-ci est plein.
- Vérifier les tuyaux de drainage : Assurez-vous que les tuyaux ne sont pas pliés, bouchés ou obstrués par des débris.
- Nettoyer le filtre : Un filtre propre permet un bon fonctionnement de l'appareil. Nettoyez-le régulièrement selon les recommandations.
- Redémarrer l'appareil : Après avoir effectué ces vérifications et nettoyages, éteignez puis rallumez le climatiseur pour réinitialiser le système.
Si le code d'erreur "DF" persiste malgré ces actions, il est conseillé de contacter un service technique qualifié pour un diagnostic approfondi.
Oui, il est tout à fait normal que l'unité extérieure de votre climatiseur Samsung WindFree rejette de l'eau, surtout lorsqu'il fonctionne en mode refroidissement. Voici pourquoi :
1. Formation de condensation
Lorsque l'air chaud et humide de votre intérieur passe à travers l'évaporateur de l'unité intérieure, la chaleur est extraite de l'air. Ce processus provoque la condensation de l'humidité présente dans l'air, qui se transforme en eau.
2. Évacuation de l'eau
Cette eau condensée est ensuite évacuée vers l'extérieur via le système de drainage, ce qui explique la présence d'eau qui s'écoule ou est rejetée par l'unité extérieure.
3. Influence des conditions climatiques
En cas d'humidité ambiante élevée, la quantité d'eau rejetée peut être plus importante, car le climatiseur extrait davantage d'humidité de l'air intérieur.
4. Signes de bon fonctionnement
La présence d'eau autour de l'unité extérieure est généralement un signe que votre climatiseur fonctionne correctement en éliminant l'humidité.
Quand s'inquiéter ?
- Si vous observez une quantité d'eau anormalement importante ou une accumulation d'eau stagnante autour de l'unité extérieure.
- Si l'eau s'écoule de manière inhabituelle ou si vous remarquez des fuites à l'intérieur.
Dans ces cas, un problème de drainage ou une obstruction pourrait être en cause, et il serait recommandé de faire vérifier votre appareil par un professionnel.
Si le ventilateur de votre climatiseur Samsung WindFree continue de fonctionner alors que la température est réglée à 19°C, plusieurs explications sont possibles :
1. Température ambiante encore élevée
Le climatiseur continue de faire circuler l'air tant que la température réelle de la pièce est supérieure à la température réglée. Vérifiez avec un thermomètre si la température ambiante est bien inférieure ou égale à 19°C.
2. Mode de fonctionnement activé
En mode automatique ou ventilation, le ventilateur peut rester en marche pour maintenir une circulation d'air constante, même si la température cible est atteinte. Certains modes privilégient le confort en diffusant un flux d'air léger.
3. Fonctionnement normal pour une meilleure diffusion
Le ventilateur peut continuer à tourner doucement pour assurer une diffusion homogène de l'air frais dans la pièce, ce qui est un comportement normal sur les modèles WindFree.
4. Vérification technique
Si le ventilateur ne s'arrête pas alors que la pièce est bien plus fraîche que 19°C et que le mode est réglé sur refroidissement, cela peut indiquer un dysfonctionnement, comme un capteur de température défectueux ou un problème interne.
Dans ce cas, il est recommandé de faire appel à un professionnel qualifié pour diagnostiquer et réparer l'appareil.
Pour vérifier si la température souhaitée est atteinte sur votre climatiseur Samsung WindFree, vous pouvez observer plusieurs éléments :
1. Vérification sur la télécommande
- Sur l'écran de la télécommande, la température réglée est affichée. Lorsque l'appareil atteint cette température, l'indicateur de fonctionnement peut changer, par exemple en passant en mode maintien.
- Certains modèles affichent un symbole ou un message indiquant que la température est stabilisée.
2. Indicateurs de fonctionnement de l'appareil
- Le climatiseur peut modifier la vitesse du ventilateur ou réduire la puissance de refroidissement/chauffage lorsque la température est atteinte.
- Vous pouvez remarquer que le compresseur se met en pause ou que le bruit de fonctionnement diminue.
3. Sensation thermique dans la pièce
- Lorsque la température programmée est atteinte, la pièce devrait commencer à se stabiliser à la température désirée, offrant un confort thermique.
En combinant ces observations, vous pouvez facilement savoir si votre climatiseur Samsung WindFree a atteint la température que vous avez définie.
Pour vérifier et ajuster la vitesse du ventilateur sur votre climatiseur Samsung WindFree, suivez ces étapes simples :
Vérification de la vitesse du ventilateur
- Allumez votre climatiseur en utilisant la télécommande ou le panneau de commande.
- Observez l'affichage sur la télécommande ou l'écran du climatiseur. La vitesse du ventilateur est généralement indiquée par des icônes ou des mots tels que "Low" (faible), "Medium" (moyenne), "High" (élevée) ou "Auto".
Modification de la vitesse du ventilateur
- Sur la télécommande, localisez le bouton "Fan" ou "Vitesse du ventilateur".
- Appuyez plusieurs fois sur ce bouton pour faire défiler les différentes options de vitesse disponibles.
- Choisissez la vitesse souhaitée en fonction de votre confort.
Mode automatique
Si votre climatiseur est en mode Auto, la vitesse du ventilateur s'ajuste automatiquement en fonction de la température et des conditions ambiantes. Dans ce cas, la vitesse peut changer continuellement et ne pas être affichée de manière fixe.
En suivant ces étapes, vous pouvez facilement vérifier et contrôler la vitesse du ventilateur pour optimiser votre confort avec le climatiseur Samsung WindFree.
Le mode chauffage, appelé "Heat" sur votre climatiseur Samsung WindFree, permet de réchauffer efficacement votre espace en utilisant la technologie de pompe à chaleur. Voici comment il fonctionne et comment l'utiliser :
Activation du mode chauffage (Heat)
- Allumez votre climatiseur à l'aide de la télécommande.
- Appuyez sur le bouton Mode jusqu'à ce que l'affichage indique Heat, signifiant que le climatiseur est en mode chauffage.
Réglage de la température
- Utilisez les boutons + ou - sur la télécommande pour définir la température souhaitée.
- Le climatiseur chauffera la pièce jusqu'à atteindre cette température.
Fonctionnement du mode Heat
Ce mode utilise une pompe à chaleur qui extrait la chaleur de l'air extérieur pour la transférer à l'intérieur, même lorsque la température extérieure est basse. Cela permet un chauffage efficace et économique.
Réglage de la vitesse du ventilateur
- Vous pouvez ajuster la vitesse du ventilateur selon vos préférences pour moduler la diffusion de l'air chaud.
Conseils pour un fonctionnement optimal
- Assurez-vous que les filtres sont propres pour garantir une bonne circulation de l'air.
- Vérifiez que l'installation de l'appareil est conforme aux recommandations du fabricant.
En utilisant correctement le mode Heat, vous profitez d'un chauffage confortable et performant avec votre climatiseur Samsung WindFree.
Pour vérifier si votre climatiseur Samsung WindFree est en mode automatique, suivez ces étapes simples :
- Allumez l'appareil : Assurez-vous que le climatiseur est allumé.
- Regardez l'affichage : Sur la télécommande ou l'écran du climatiseur, vérifiez le mode indiqué. Si le mode Auto est affiché, cela signifie que le climatiseur est en mode automatique.
- Utilisez la télécommande : Si le mode affiché n'est pas Auto, appuyez sur le bouton Mode jusqu'à ce que Auto apparaisse à l'écran.
En mode automatique, le climatiseur ajuste automatiquement la température et la vitesse du ventilateur en fonction des conditions ambiantes pour un confort optimal.
Lorsque votre climatiseur Samsung WindFree souffle constamment fort en mode automatique, plusieurs facteurs peuvent expliquer ce comportement :
1. Température ambiante élevée
Si la température de la pièce est très élevée, l'appareil peut fonctionner à pleine puissance pour atteindre rapidement la température souhaitée.
2. Réglage de la température
Un écart important entre la température ambiante et la température réglée pousse le climatiseur à souffler plus fort pour refroidir efficacement la pièce.
3. Mode de fonctionnement
Vérifiez que le climatiseur est bien en mode automatique et non en mode refroidissement forcé ou ventilation, qui peuvent entraîner un débit d'air plus important.
4. Entretien des filtres
Des filtres encrassés peuvent perturber le fonctionnement normal et provoquer un souffle plus fort. Assurez-vous qu'ils sont propres et bien entretenus.
5. Fonctionnement normal du mode WindFree
Le mode automatique ajuste le débit d'air en fonction des besoins, mais il peut arriver que le ventilateur souffle fort temporairement pour stabiliser la température.
Si malgré ces vérifications le problème persiste, il est recommandé de faire appel à un professionnel pour un diagnostic approfondi.
Le climatiseur Samsung Windfree propose plusieurs modes de ventilation, dont les modes Auto et Low, chacun adapté à des besoins spécifiques :
Mode Ventilation Auto
- Le ventilateur ajuste automatiquement sa vitesse en fonction de la température ambiante et des réglages du climatiseur.
- Ce mode optimise le confort en adaptant la puissance de ventilation pour maintenir une température stable.
- Il permet généralement une meilleure efficacité énergétique car il évite un fonctionnement excessif.
Mode Ventilation Low
- Le ventilateur fonctionne à une vitesse réduite constante.
- Ce mode est plus silencieux, ce qui peut être apprécié dans des environnements calmes ou la nuit.
- Il est adapté lorsque la température ambiante est modérée et ne nécessite pas un refroidissement rapide.
- La consommation d'énergie est faible, mais le refroidissement peut être moins rapide ou moins efficace en cas de forte chaleur.
Quel mode choisir ?
Si vous souhaitez un confort optimal avec une régulation automatique de la température et une efficacité énergétique, le mode Auto est généralement recommandé. En revanche, si vous privilégiez un fonctionnement silencieux et que la température ambiante est déjà proche du confort souhaité, le mode Low peut suffire.
En résumé :
- Auto : Adaptatif, efficace pour un confort constant et une bonne gestion énergétique.
- Low : Silencieux, adapté aux conditions modérées, consommation réduite mais refroidissement plus lent.
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice WINDFREE - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WINDFREE de la marque SAMSUNG.

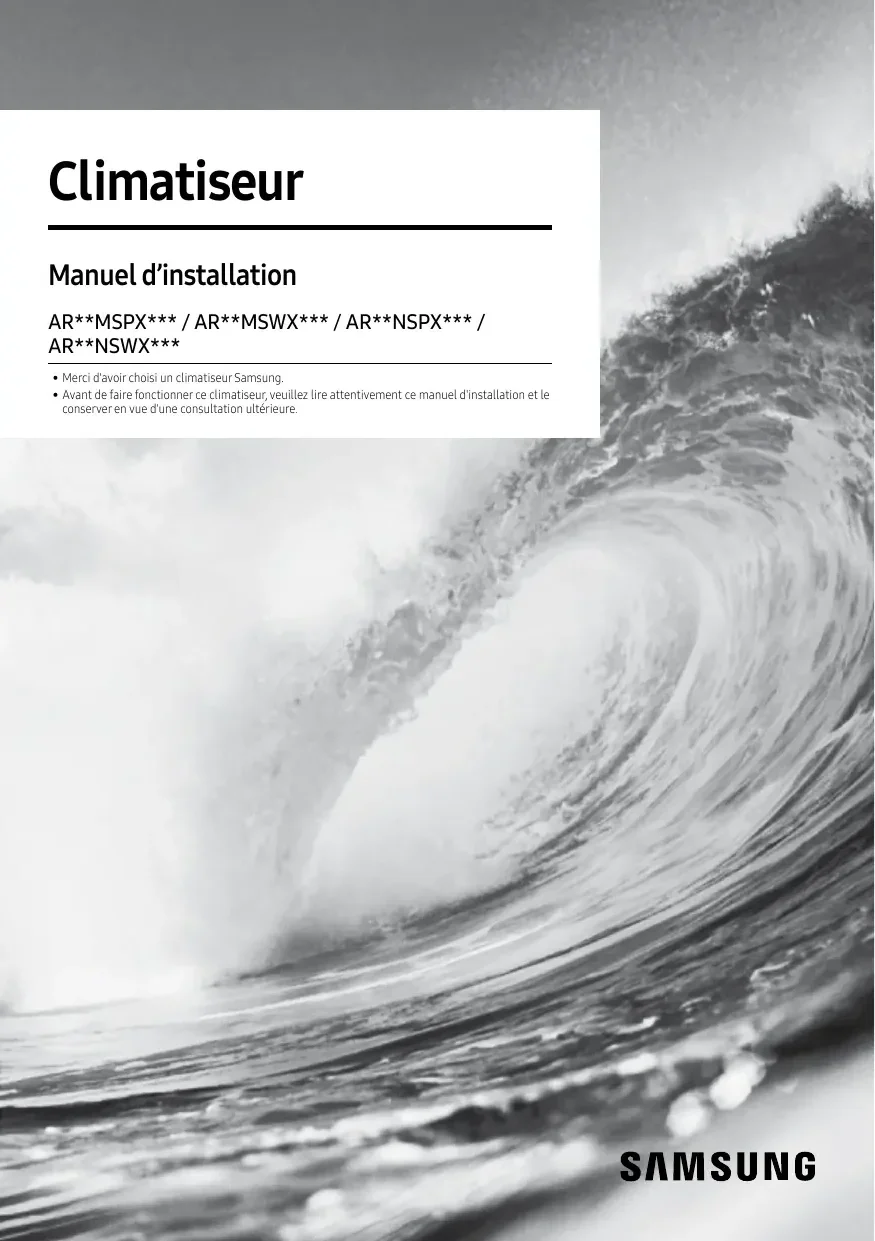

MODE D'EMPLOI WINDFREE SAMSUNG
Manuel d'installation
ARMSPX / ARMSWX / ARNSPX / AR*NSWX*
- Merci d'avoir besoini un climatiseur Samsung.
- Avant de faire fonctionner ce climastier,因为你 lèveille rile attentivement ce manuel d'installation et le conserver en vue d'une consultation ultérieure.
Installation 3
Informations de sécurité sur l'installation 3
Preparation 5

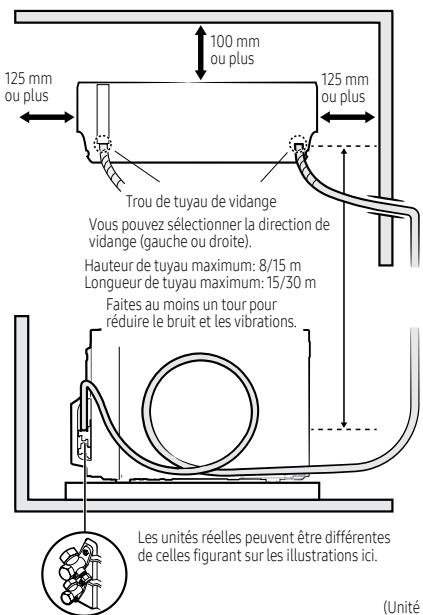

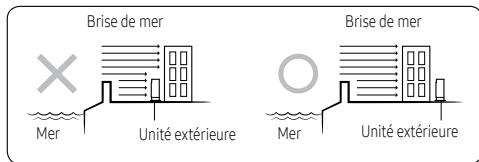

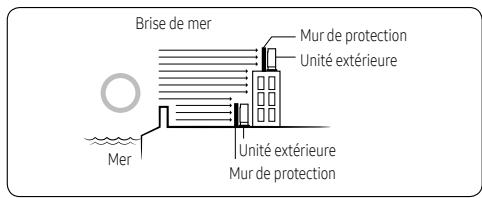

Étape 1.1 Choix de l'emplacement d'installation
Étape 1.2 Vérification et préparation des accessoires et outils

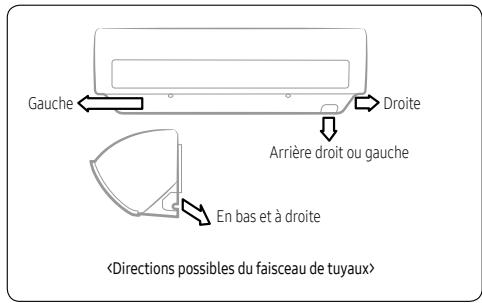

Étape 1.3 Perçage d'un trou dans le mur
Étape 1.4 Enveloppèz les tuyaux, les câbles et le tuyau de vidange
Installation de l'unité interieure 9

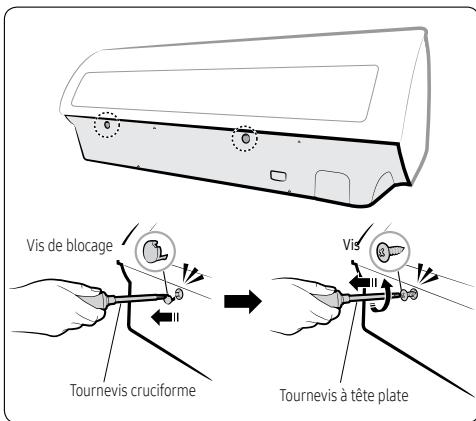

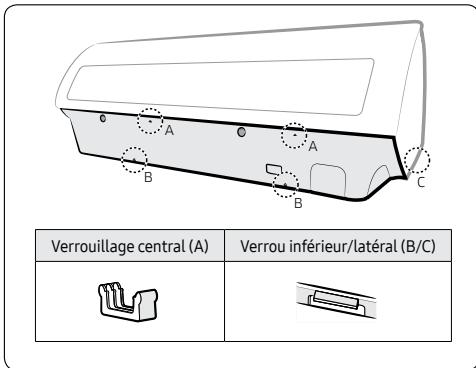

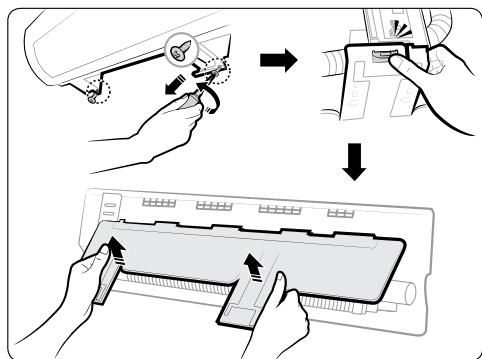

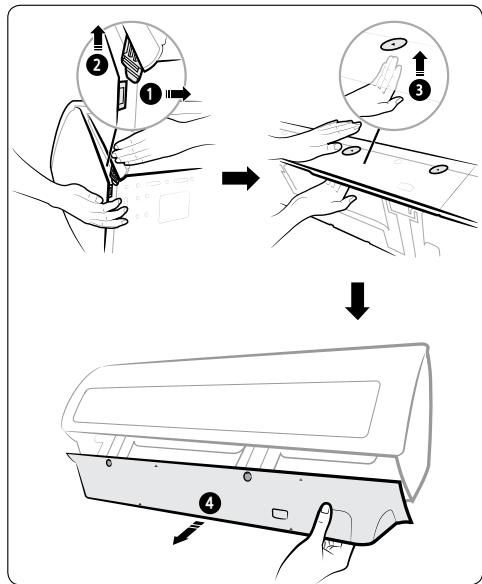

Étape 2.1 Démontage du panneau de couverture
Étape 2.2 Demontez la plaque d'installation

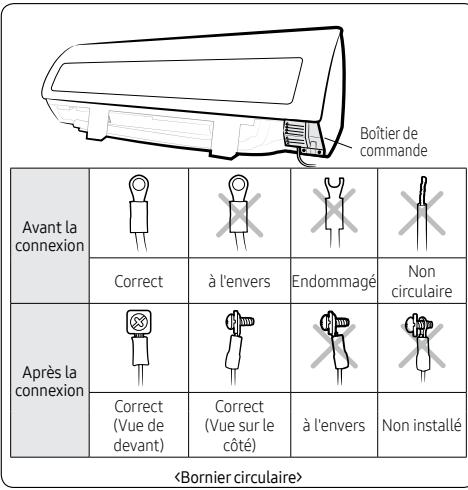

Étape 2.3 Connexion des câbles d'alimentation et de communication

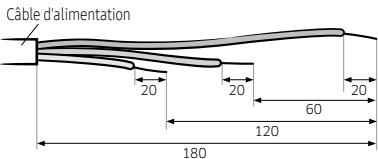

Étape 2.4 Option : Rallonge du cable d'alimentation

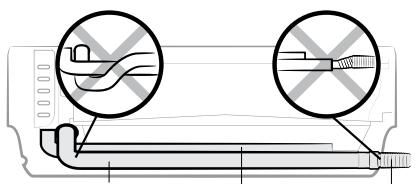

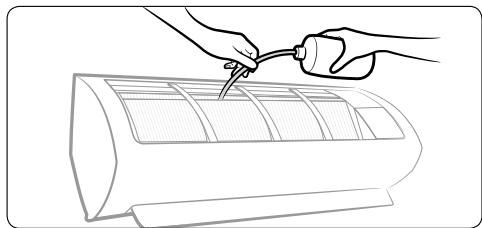

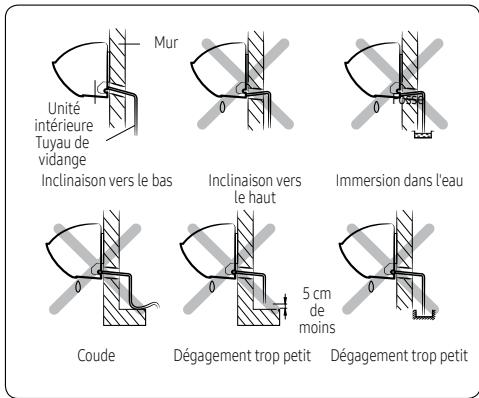

Étape 2.5 Installation et raccordement du tuyau de vidange

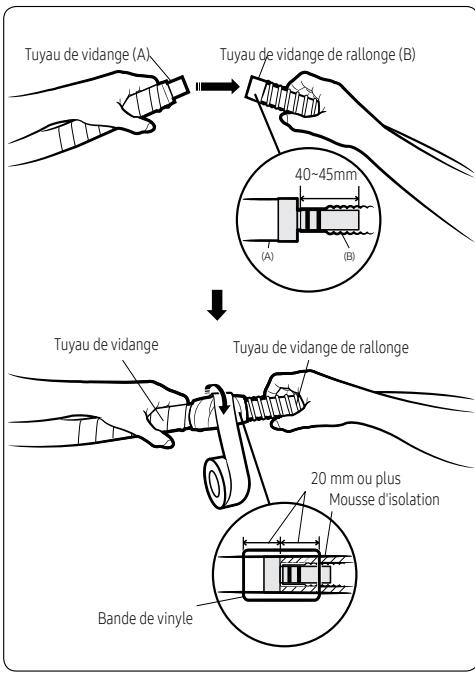

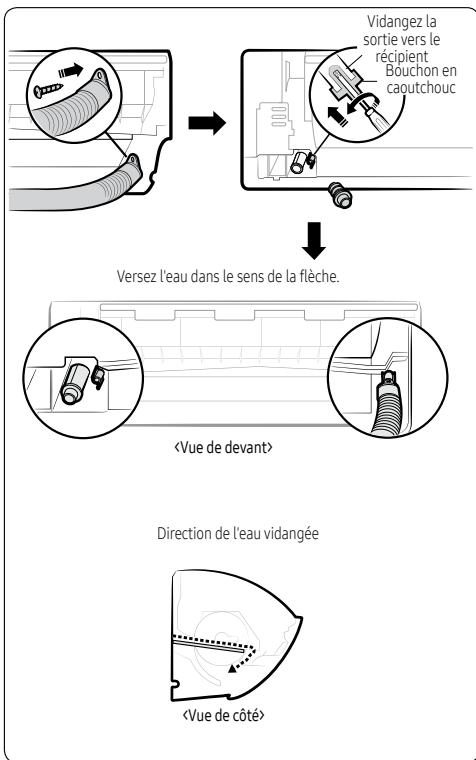

Étape 2.6 Option : Rallonge du tuyau de vidange

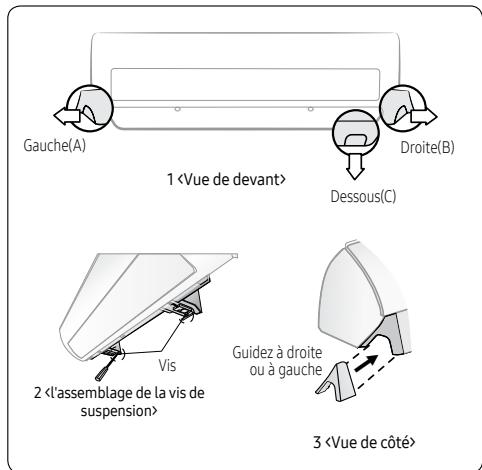

Étape 2.7 Option : Changement de la direction du tuyau de vidange

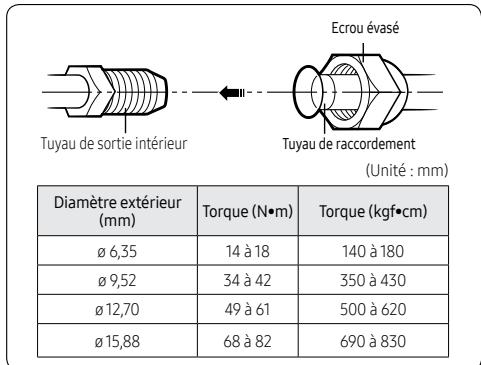

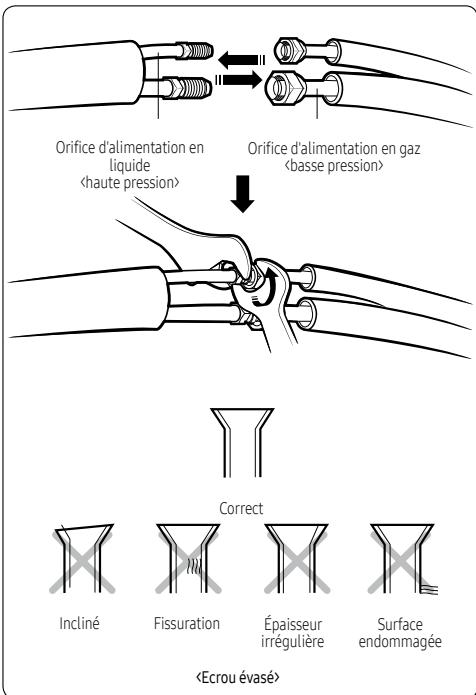

Étape 2.8 Installation et raccord des tuyaux d'assemblage aux tuyaux réfrigerants (tuyau d'assemblage)

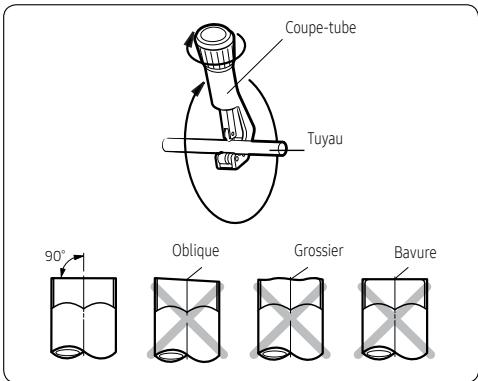

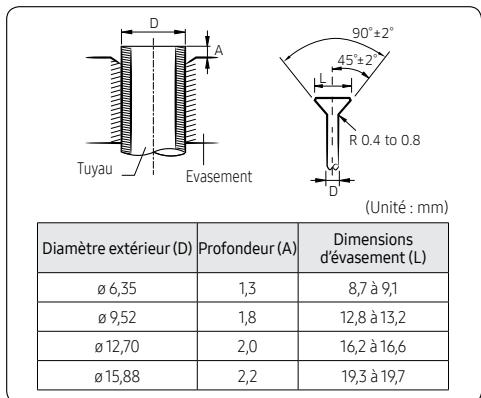

Étape 2.9 Raccourcissement et rallonge des tuyaux réfrigerants (tuyau d'assemblage)

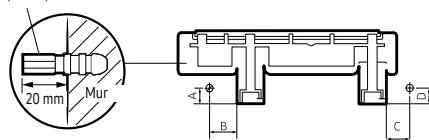

Étape 2.10 Fixation de la plaque d'installation

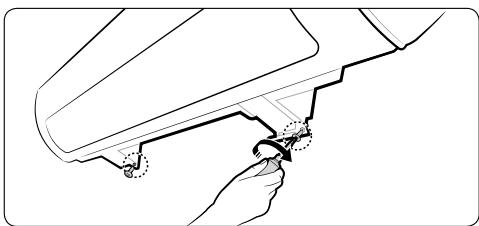

Étape 2.11 Fixation de l'unité interieure sur la plaque d'installation

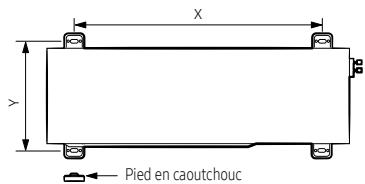

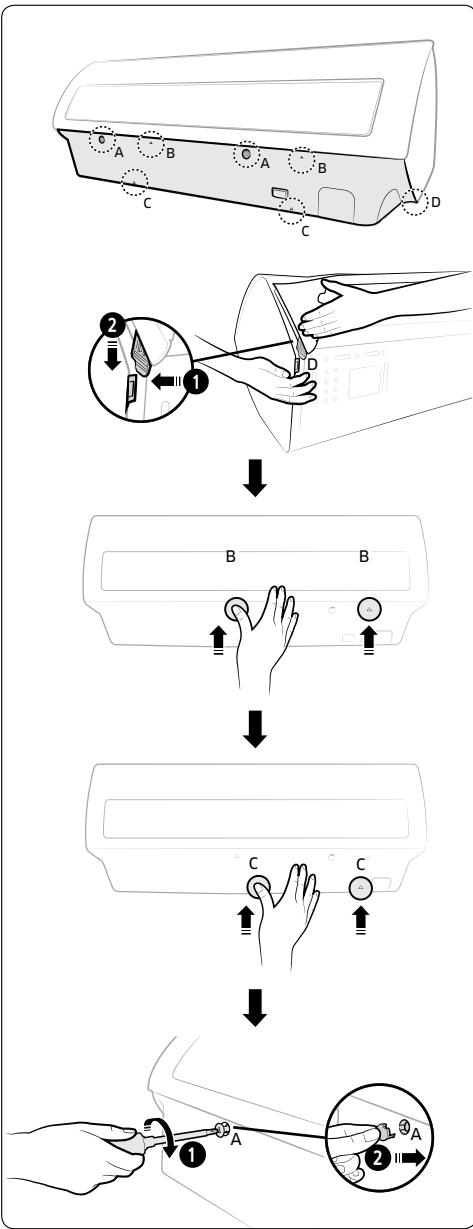

Étape 2.12 Assemblage du panneau de couvercle

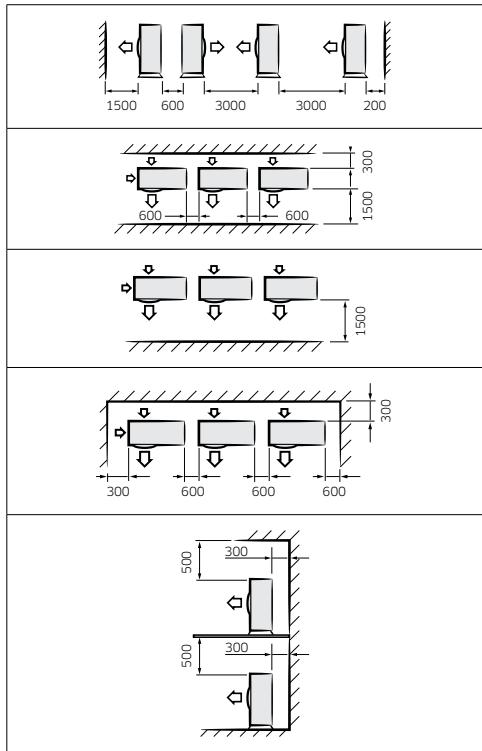

Installation de l'unité extérieure 17
Étape 3.1 Fixation de l'unité extérieur en position

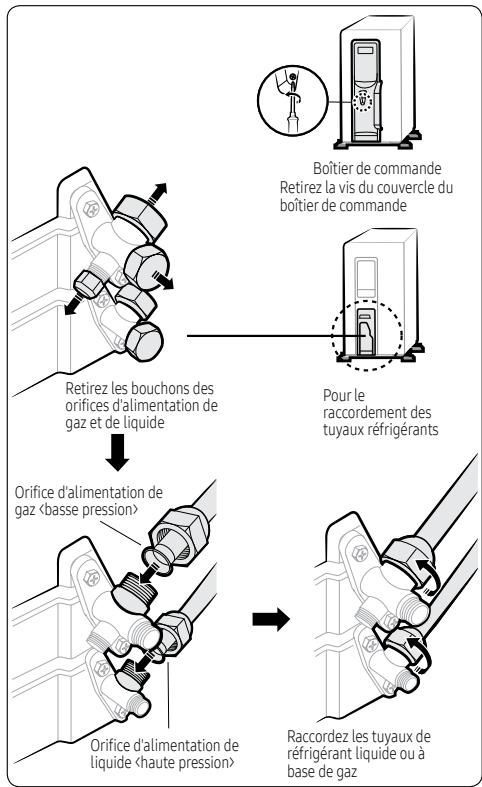

Étape 3.2 Connexion des câbles d'alimentation et de communication, ainsi que des tuyaux réfrigerants

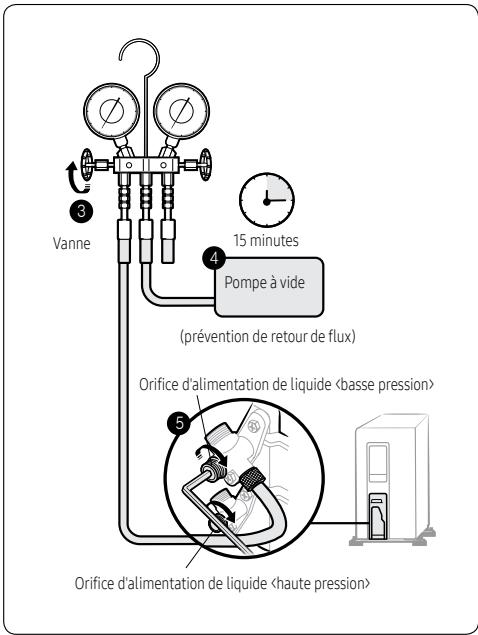

Étape 3.3 Évacuation de l'air

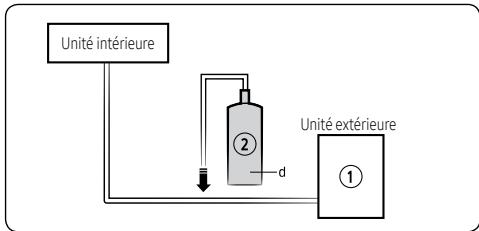

Étape 3.4 Ajout de réfrigérant
Étape 3.5 Informations importantes concernant le réfrigérant utilisé
Inspection de l'installation 21

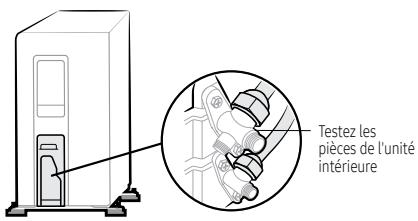

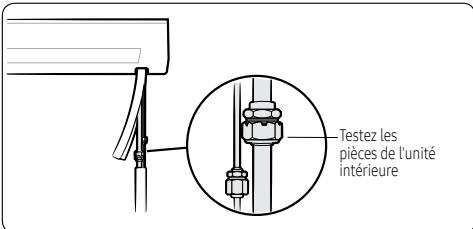

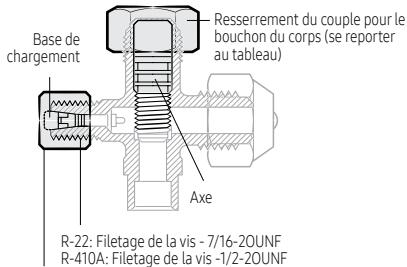

Étape 4.1 Exéciution de l'essai de fuite de gaz
Étape 4.2 Exécution du mode d'installation intelligent
Étape 4.3 Exécution de la vérification finale et essai de fonctionnement
Installation sous PCB (Optionnel) 24
Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques au produit (par ex. la règlementation REACH, WEEE, piles), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/datacorner.html
Suivez attentivement les précautions repertoriées ci-dessous qui sont essentielles pour garantir la sécurité du climatiseur et du personnel.
- Déconnectez systématiquement le climatiseur de l'aliment avant d'entrepreneire sa maintenance ou d'acceder à ses composants internes.
- Vérifiez que les opérations d'installation et d'essais ont été executées par des membres qualifiés du personnel.
- Verifiez que le climatiseur n'est pas installé dans une zone d'accès facile.
Informations generales
- Lisez attentivement le contenu de ce manuel avant d'installer le climatiseur et rangez-le dans un endroit sur pour pouvoir vous y reporter après l'installation.
- Pour une sécurité maximum, les installateurs doivent toujours compte des avertissements suivants.
- Rangez le manuel d'utilisation et d'installation dans un endroit sur et n'oulibiez pas de le remettre au nouveau proprietaire si le climatiseur doit être vendu ou transféré.
- Ce manuel explique comment installer une unité interieure dans le cadre d'un système distribué avec deux unités SAMSUNG. L'utilisation d'autres types d'unités avec des systèmes de commande différent risque d'endommager les unités du système et d'invalider la garantie. Le fabricant decline toute responsabilité en cas de dommage découulant de l'utilisation d'unités non conformes.
- Le fabricant décline toute responsabilité en cas de dommage décaulant de l'utilisation non autorisé ou de la modification incorrecte des caractéristiques électriques et autres définies dans le tableau « Limites d'exploitation » de ce manuel qui invalideront immeditatement la garantie.
Le climatiseur ne doit etre utilise que dans les applications pour lesquelles il a ete concu : l'unité interieure n'est pas indueee dans les espaces de buanderie réserves à la lessive. - Les unités ne doivent pas être utilisées si elles sont endomagènes. En cas de problème, éteignez l'unité et débranchecz-la de l'alimentation.
Pour éviter tout risque d'électrocution, d'incendie, ou de blessure, vous doivent accorder l'unité, désactiver l'interrupteur de protection et contacter l'assistance technique de SAMSUNG si l'unité dégagé de la fumée, le cable d'alimentation chauffe ou est endommagé, ou l'unité est trop bruyante.
Veiliez多年来 à inspecter l'unité, les raccordements électriques, les tubes réfrigerants et les protections réquillagement. Ces opérations doivent doivent être
uniquement réalisées par des membres qualifiés du personnel.
L'unité contient des pieces mobiles qui doivent toujours être tenues hors de portée des enfants.
- Ne tentez pas de réparer, déplacer, modifier ou réinstaller l'unité. Réalises par des membres non autorisés du personnel, ces opérations pourraient provoquer un risque d'électrocution ou d'incendie.
- Ne posez pas de recipients contenant du liquide ou d'autres objets sur l'unité.
- Tous les matériaux utilisés pour la fabrication et l'emballage du climatiseur sont recyclables.
- Les matériel d'emballage et les piles déchargees de la télécommande (en option) doivent être éliminés conformément aux lois actuelles.
- Le climatiseur contient un réfrigerant qui doit être éliminé en tant que déchet spécial. À la fin de sa durée utile, le climatiseur doit être déposé dans un centre agree ou renvoyé au revendeur afin d'être éliminé correctement et en toute sécurité.
Installation de l'unité
- IMPORTANT : en installer l'unité, n'oubliez pas de raccorder d'abord les tubes réfrigerants, puis les câbles électriques. Vous nevez toujours démonter les câbles électriques avant les tubes réfrigerants.
- À la réception, inspectez le produit pour vérifier qu'il n'a pas été endommage pendant le transport. Si le produit parait endommage, N'ESSAYEZ PAS DE L'INSTALLER et signelez immédiatement les dommages au transporteur ou au revendeur (si l'installateur ou le technicien agréa a reçupéré le matériel aprous du revendeur.)
- Àprous avoir terminé l'installation, vous devez toujours effectuer un essai de fonctionnement et fournir les instructions sur le fonctionnement du climatiseur à l'utilisateur.
- N'utilise pas le climatiseur dans un environnement contenant des substances dangereuses ou a proximate déquipements libérant des flammes libres pour éviter tout risque d'incendie, d'explosion ou de blessure.
- Nos unités doivent être installées en respectant les dimensions individues dans le manuel d'installation pour s'assurer de leur accessibilité des deux cots ou de la possibility d'effectuer la maintenance et les réparations de routine. Les composants de l'unité doivent être accessibles et pouvoir être assemblés dans des conditions neprésentant aucun danger pour les personnes ou les équipements. De ce fait, lorsqu'il n'en est pas fait mention dans le Manuel d'installation, les frais nécessaires pour l'accès à l'unité et sa réparation (en toute sécurité, conformément aux règlements actuelslement en
viqueur) avec des élingues, camions, échaffaudages ou tout autre moyen de levage ne sont pas considérés couverts par la garantie et devront être pris en charge par l'utilisateur final.
- Lors de l'installation de l'unité extérieure au bord de la mer, assurez-vous qu'elle n'est pas directement exposée à la brise marine. Si vous ne parvenez pas à couver d'endroit adéquat à l'abri de la brise marine, construisez un mur ou une clôture de protection.
- Installéz l'unité extérieure dans un endroit ( comme un bâtiment à proximé, etc.) où elle peut être protégée de la brise marine. Dans le cas contraire, l'unité risquerait d'être endommagée.
- Si vous ne pouvez pas installer l'unité extérieure en bordure de mer, construirez un mur de protection qui l'entoure pour la protégéger de la brise marine.
- Construisez un mur de protection en matériaux solides, comme des blocs de béton, pour éviter d'exposer l'unité à la brise marine. Assurez-vous que la hauteur et la largeur du mur sont d'une fois et demie celles de l'unité extérieure. En outre, prévoyez un espace de plus de 600~mm entre le mur de protection et l'unité extérieure pour l'évacuation de l'air.
- Installez l'unité dans un endroit où l'eau pourra être evacuée régulièrement.
- En cas de difficulté pour trouver l'emplacement d'installation décrit ci-dessus, demandez l'aide de votre fabricant.
- Veilze à nettoyer l'eau de mer et la poussière sur l'échangeur thermique de l'unité extérieur et appliqué un agent anti-corrosion. (Au moins une fois par an.)
Ligne d'alimentation electrique, fusible ou disjoncteur
- Vous devez toujours vous assurer que l'alimentation est conforme aux normes de sécurité actuelles. Vous devez toujours installer le climatiseur conformément aux normes de sécurité locales actuelles.
- Vous doivent toutes vérifier qu'une connexion de terre appropriée est disponible.
- Vérifiez que la tension et la fréquence de l'alimentation sont conformes aux caractéristiques et l'alimentation installée est suffisante pour garantir le fonctionnement de tout apparéil menager connecté aux même lignes.
- Vous doivent toutes vérifier que les commutateurs de coupure et de protection sont suffisamment puissants.
- Vérifiez que le climatiseur est raccordé à l'alimentation conformément aux instructions fournies sur le schéma de câblage dans ce manuel.
- Vous devez toujours vérifier que les raccords électriques (entretres de cable, tronçons de cable, protections...) sont conformes aux specifications électriques et aux instructions fournies avec le schéma de câblage. Vous devez toujours vérifier que tous les raccords sont conformes aux normes applicables à l'installation de climatisationurs.
-
Veillez à ne pas modifier le cable d'alimentation, à ne pas effectuer un cablage à rallonge et à ne pas connecter plusieurs cables.
-
Cela pourrait cause un choc électrique ou un incendie en raison d'une mauvaise connexion ou d'une mauvaise isolation, ou un surpassement de la limite de courant.
- En cas de câblage à rallonge en raison de dommages sur la ligne d'alimentation, consultez « Étape 2.4 Option : Rallonge du cable d'alimentation » dans le manuel d'installation.
Étape1.1 Choix de l'emplacement d'installation

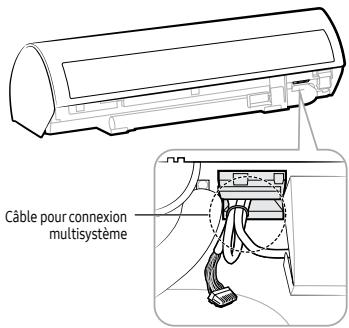

Si vous utilisez un climatiseur de multi-système, effectuer l'installation comme précrit dans le manuel d'installation fourni avec l'unité extérieure.
Aperçu des caractéristiques de l'emplacement d'installation
| Modèle | Longueur de tuyau | Hauteur de tuyau | |
| Minimum | Maximum | Maximum | |
| **07**********09**********12********** | 3 | 15 | 8 |
| **18**********24********** | 3 | 30 | 15 |
Unite
Exterrieure
Murextérieur
Unité
Interieure
Copez 1solation pour vidager L'epa de plue
Faites une bride uer A) sur le tayau (qui est raccordé à l'unité interieure) sur le mur extérieur et découvert la partie inférieure de l'isolation (10 mm environ) pour empêcher l'eau de pluie de s'infiltrer dans l'isolation.
ATTENTION
- Respectez les limites de longueur et de hauteur décrites dans le schéma ci-dessus.
Dégagement minimum pour l'unité extérieure
| Mur |
| /////// |
| Dégagement minimum en mm |
| 600 300 |
| Direction du flux d'air |
| Vue du dessusVue de côte |
Installation d'une unité extérieure
(6 boites)
(Unité : mm)
| 300 | 1500 |
| 150 600 | 2000 1500 |
| 500 300 | 1500 300 |
Installation de plus d'une unité extérieure (5 boîtes)
(Unité : mm)
ATTENTION
- Si le dégagement est insuffisant lors de l'installation de l'unité extérieure, elle risque de générer du bruit et d'affector l'ensemble du produit.
- Veiliez à installer l'unité extérieure dans un endroit de niveau pouvvviter que ses vibrations n'en affectent le fonctionnement.
Étape 1.2 Vérification et préparation des accessoires et outils
Accessoires
Accessoire dans le carton de l'unité interieure
| Plaque d'installation (1) **07********** **09********** **12********** | Plaque d'installation (1) **18********** **24********** |
| Télécommande (1) | Support de télécommande(1) |
| 080 888 | |
| Pile de télécommande (2) | Manuel d'utilisation (2) AR**MS**** |
| Manuel d'utilisation (1) AR**NS**** | Manuel d'installation (1) |
| Vis de blocage (2) | Guide Gauche(1) |
| Guide Droit(1) | Boitier du sous-PCB (1) |
| 12 vis autotaraudeuses M4 (2) | |
Si vous utilisez un climatiseur de multi-système, reférez-vous au manuel fourni avec l'unité extérieure.
Accessoires en option
| Tuyau d'assemblage isolé, 06,35 mm (1) | Tuyau d'assemblage isolé, 09,52 mm (1) **09****** **12**** |
| Tuyau d'assemblage isolé, 012,70 mm (1) **18**** | Tuyau d'assemblage isolé, 015,88 mm (1) **24**** |
| Tuyau de vidange, 2 m de long (1) | Mousse isolante(1) |
| Bride de tuyau A (3) | Bride de tuyau B (3) |
| Ruban en vinyle (2) | Isolation de tuyau en mousse PE T3 (1) |
| Mastic 100 g (1) | Bouchon de tuyau (1) |
| 25 vis autotaraudeuses M4 (6) | Vis à ciment (6) |
| Câble d'alimentation à 3 fils (1) | Câble d'assemblage à 3 fils (1) |
| Câble d'assemblage à 2 fils (1) |
Accessoires dans le carton d'unité extérieur
| Pied en caoutchouc (4) |
REMARQUE
- Un écrou évasé est fixé à l'extrémité de chaque tuyau d'un evaporateur ou d'un orifice d'entretien. Utilisez des écrous évasés pour raccorder les tuyaux.
- Les câbles d'assemblage sont en option. S'illes ne sont pas fournis, utilisez des câbles standards.
Le bouchon de vidage et les pieds en caoutchoune sont fournis que lorsque le climatiseur n'est pas équipé de tuyaux d'assemblage. - Si ces accessoires sont fournis, ils figurent dans le carton d'accessoires ou le carton de l'unité extérieure.
Outils
Outils généraux
- Pompe à vide (prévention de return de flux)
Manometre - Détector de montant
- Clé dynamométrique
- Coupe-tube
Alésoir
Cintreuse detuyau
Niveau
- Tournevis
- Clé
Perceuse
- Clé sipan
Metre
Outilps pour les essais
Thermometre
- Mesureur de résistance
- Electroscope
Étape1.3 Perçage d'un trou dans le mur
Avant de fixer la plaque d'installation au mur, puis l'unité interieure à la plaque d'installation, un cadre de fenêtre ou une cloison seche, vousdezétminer la position d'un trou (de 65 mm de diamètre interne) par lequel va passer le faisceau de tuyaux (forme de cables d'alimentation et de communication, de tuyaux réfrigerants et du tuyau de vidange),puis percez le trou.

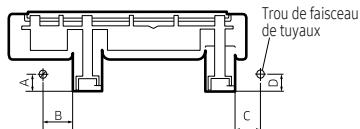

1 Déterminez la position d'un trou de 65 mm par rapport aux directions possibles du faisceau de tuyau, ainsi que la distance minimum possible entre le trou et la plaque d'installation.
ATTENTION
- Si vous changez la direction des tuyaux de gauche à droite, ne les pliez pas radicalement mais tournez les maintainant en direction opposée comme illustré. Dans le cas contraire, le tuyau risque d'être endommagé au cours du processus.
(Unité : mm)
| Modèle | A | B | C | D |
| **07********** | 36 | 120 | 81 | 36 |
| **09********** | ||||
| **12********** | ||||
| **18********** | 33 | 110 | 110 | 33 |
| **24********** |
Trou pour faisceau de tuyaux: 65mm
2 Percez le trou.
ATTENTION
Veillez à ne pécrer qu'un seul trou.

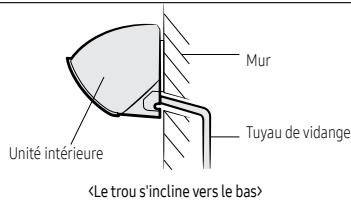

Assurez-vous que le trou est incliné vers l'arrière pour que le cable de vidage s'incline également vers l'arrière afin de vider l'eau.
Étape 1.4 Enveloppez les tuyaux, les câbles et le tuyau de vidange
1 Enveloppez les pieces non isolées de mousse isolante à l'extrémité des tuyaux réfrigerants comme illustré sur la figure. Cette isolation réduira les problèmes de condensation.
2 Enroulez les tuyaux réfrigérants, le cable d'alimentation, le cable de communication et le tuyau de vidange dans du ruban adhésiF en vinyle pour creer un faisceau de tuyaux.
Plaque d'installation
Bande de vinyle
Câbles d'alimentation et de communication (câble d'assemblage)
Tuyau de vidange
S'il vous plaît scanner ce code QR pour la video détaillée de l'installation de l'unité interieure.
Étape 2.1 Démontage du panneau de couverture
1 Retirez les vis de blocage, puis les vis.
2 Ouvrez les crochets lateraux (1, 2), puis les crochets du centre (3).
Ouvrez ensuite les crochets du bas (4) pour ourir le panneau de couverture.
Étape 2.2 Demontez la plaque d'installation
Étape 2.3 Connexion des câbles d'alimentation et de communication
Si vous utilisez un climatiseur de multi-système, effectuer l'installation comme précrit dans le manuel d'installation fourni avec l'unité extérieure.
Serrez les vis pour les supports de fil.
| Modèle | **07******09******12**** | **18******24**** |
| Câble d'alimentation(Unité xtérieure) | 3G X 2.5 mm2,H07RN-F | 3G X 2.5 mm2,H07RN-F |
| Câble d'alimentation del'extérieur versl'intérieur | 3G X 1.0 mm2,H07RN-F | 3G X 1.0 mm2,H07RN-F |
| Câble de communication | 2 X 0.75 mm2,H05RN-F | 2 X 0.75 mm2,H05RN-F |
| Type GL | 20A | 25A |
- Lors des opérations de raccordement électrique et de mise à la terre, conformez-vous aux réglementations locales régissant le cablage et les normes techniques applicables aux installations électriques.
- Reserrez la vis de bornier à 1,2-1,8 N·m (12-18 kgf·cm).
REMARQUE
- Chaque fil est libellé avec le numéro de borne correspondant.
- Utilisé le cable de blindness (catégorie 5 ; moins de 50pF/m) pour les sites environnementaux les plus bruyants.
- Les cordons d'alimentation des pieces d'appareils destinés à une utilisation extérieure ne doivent pas été plus légers que le cordon flexible gainede de polychloroprene. (Designation de code IEC : 60245 IEC 66/CENELEC : H07RN-F, IEC : 60245 IEC 57/ CENELEC : H05RN-F, IEC:60227 IEC53:H05VV-F)
- La longueur des câbles d'alimentation et de communication ne devra pas dépasser 30m.
ATTENTION
- Pour le cablage du bornier, utilisez un fil muni d'une prise de bornier circulaire uniquement. Les fils normaux sans prise de bornier circulaire risquent de provoquer un danger de surchauffe des contacts électriques pendant l'installation.
- Si vous avez besoin de rallonger le tuyau, veillez à rallonger également le cable.
(Unité : m)
| Modèle | Câble (maximum) |
| **07********** | 30 |
| **09********** | |
| **12********** | |
| **18********** | |
| **24********** |
- Ne connectez pas deux cables différents ou plus pour prolonger la longueur. Une telle connexion pourrait provoquer un incendie.
- Chaque terminal circulaire doit correspondre à la taille de la vis correspondante sur le bornier correspondant.
- Àprous avoir connecté les cables, assurez-vous que les numeros de bornier sur les unités interieure et extérieure correspondant.
Assurez-vous que les câbles d'alimentation et de communication sont séparés. Illes ne doivent pas été sur le même cable.
AVERTISSEMENT
- Connectez fermement les fils afin d'éviter de pouvoir les arracher. (S'ils sont lâches, ils risquent de brûlér.)
Étape 2.4 Option : Rallonge du cable d'alimentation
1 Préparez un compresseur et les outils suivants.
| Outils | Spéc. | Forme |
| Pinces à serrir | MH-14 | |
| Gaine de connexion (mm) | 20 x Ø7,0 (HxDE) | |
| Ruban d'isolement | Largeur 18 mm | |
| Tube de contraction (mm) | 50xØ8,0 (LxDE) |
2 Comme illustré sur la figure, décollez les protections du caoutchouc ou du fil du cable d'alimentation.
- Dénudez 20 mm de la gaine de fil du tube déjà installé.
ATTENTION
- Pour plus d'informations sur les specifications du cable d'alimentation pour les unités interieures et extérieures, consultez le manuel d'installation.
- Àprouvavoirendudéles filsducable sur letube préinstallé,insérezletubedetonction.
Cable d'alimentation de tube de fils
(Unité : mm)
3 Insérez les deux côtés du fil de base du cable d'alimentation dans la gaine de connexion.
- Méthode 1: Poussez le cable de base dans la gaine des deux côtes.
- Méthode 2: Tordez les deux cables de base ensemble et poussez-les dans la gaine.
Méthode1
Gaine de connexion
Méthode 2
Gaine de connexion
4 À l'aide d'un compresseur, compresssez les deux points et returnez pour presser deux points au même endroit.
La dimension de compression doit etre de 8.
- Àprouss compression, tirez sur les deux côtés du fil pour vous assurer qu'il est fermement compressé.
Méthode 1
Méthode 2
5 Enveloppez-le avec la bande d'isolation deux fois ou plus et placez le tube de contraction au centre du ruban d'isolation.
Au total, il faut au moins trois couches de isolation.
Méthode1
Ruban d'iso1ation
Méthode 2
Ruban d'iso1ation
6 Appliquez de la chaleur au tube de contraction pour le contracter.
Tube de contraction
7 Une fois le travail de contraction du tube terminé, enveloppez-le dans le ruban isolant pour finir.
ATTENTION
Assurez-vous que les parties de connexion ne sont pas exposés.
Assurez-vous d'utiliser du ruban isolant et un tube de contraction en matériaux isolants renforcés et approvés ayant le même niveau de tension de tenue que le cable d'alimentation. (Respectez les réglementations locales sur les rallonges.)
AVERTISSEMENT
-
En cas de rallonge de fil électrique, n'utilise PAS de prise pressée de forme ronde.
-
Une connexion incomplète du fil peut provoquer un risque d'électrocution ou un incendie.
Étape 2.5 Installation et raccordement du tuyau de vidange
1 Installlez tuyau de vidange.
Tuyau de vidange
Tuyau d'assemblage
Tuyau de raccord
2 Versez de l'eau dans le écipient de vidange. Vérifiez que le tuyau est bien vidangié.
ATTENTION
Assurez-vous que l'unité interieure est en position verticale lorsque vous versez de l'eau pour vérifier la présence eventuelle de fuite. Assurez-vous que l'eau ne déborde pas sur la partie électrique.
- Si le diamètre du tuyau de raccordement est inférieur à celui du tuyau de vidange du produit, une fuite d'eau risque de se produit.
- Une installation inadéquate risque de provoquer uneuite d'eau.
- Si le tuyau de vidange est achemie à travers la piece, isolez le tuyau pour éviter que la condensation qui s'égoutte n'endommage pas le mobilier ni le plancher.
- Ne coffrez pas le raccord de tuyau de vidange qui ne doit pas non plus etre couvert. L'acces et l'entretien du raccord du tuyau de vidange doit etre faciles.
Étape 2.6 Option : Rallonge du tuyau de vidange
Étape 2.7 Option : Changement de la direction du tuyau de vidange
ATTENTION
Assurez-vous que l'unité interieure est en position verticale lorsque vous versez de l'eau pour vérifier la presence eventuelle de fuite. Assurez-vous que l'eau ne déborde pas sur la partie électrique.
Étape 2.8 Installation et raccord des tuyaux d'assemblage aux tuyaux réfrigerants (tuyau d'assemblage)
Raccordez les unités interieure et extérieure à l'aide de tuyaux en cuivre fournis sur place selon des raccords évasés. Utilisez uniquement un tuyau isolé sans joint de calibre réfrigération (type Cu DHP conformément à la norme ISO1337), dégraissé et déoxydé, adapté aux pressions de service d'au moins 4 200 kPa et une pression de rupture d'au moins 20 700 kPa. Il ne doit enaucun cas s'agir de tuyau en cuivre de type sanitaire.
Il existe 2 tuyaux réfrigerants pour des diamètres différents :
- Le plus petit est pour le refrigerant liquide
- Le plus grand est pour le refrigerant à gaz
Le climatiseur est équipé de courts tuyaux de réfrigerant liquide et au gaz. La procédure de raccordement pour les tuyaux de réfrigerant varie selon la position de sortie de chaque tuyau face au mur :
1 Découpez l'évidement approprié (A, B, C) à l'arrière de l'unité interieure, à moins de raccorder le tuyau directement à l'arrière.
2 Lissez les bords tranchants.
3 Retirez les bouchons de protection des tuyaux et raccordez le tuyau d'assemblage à chaque tuyau. Commencez par resserrer les écrous à la main puis, avec une clé dynamométrique, en appliquant le couple suivant:
| Diamètre extérieur (mm) | Torque (N•m) | Torque (kgf•cm) |
| ø 6,35 | 14 à 18 | 140 à 180 |
| ø 9,52 | 34 à 42 | 350 à 430 |
| ø 12,70 | 49 à 61 | 500 à 620 |
| ø 15,88 | 68 à 82 | 690 à 830 |
REMARQUE
- Si vous voulez raccourcir ou rallonger les tuyaux, reportez-vous à la section Étape 2.9 Raccourcissement et rallonge des tuyaux réfrigerants (tuyau d'assemblage), page 14.
4 Coupez l'excedent de mousse d'isoation.
5 Si nécessaire, pliez le tuyau pour le faire tener au bas de l'unité interieure. Faites-le ensuite passer par le trou approprié.
- Le tuyau ne doit pas faire saillie à l'arrête de l'unité interieure.
- Le rayon de courbure doit être de 100 mm ou plus.
6 Passez le tuyau à travers le trou dans le mur.
7 Fixez l'unité interieure sur le mur. Passez les câbles, les conduites et le tuyau par le trou de perçage qui doit être raccordé à l'unité extérieur.
8 Utilisez 2 vis pour fixer l'unité interieure tel que montré à l'illustration 2.
9 Assemblez le Guide en position A ou B tel que montré à l'illustration 3.
REMARQUE
- Le tuyau sera isolé et fixé en permanence dans sa position après avoir terminé l'installation et l'essay de fuite de gaz. Pour plus d'informations, reportez-vous à la section Étape 4.1 Execution de l'essay de fuite de gaz, page 21.
ATTENTION
- Serrez l'écrou évasé avec une clé dynamométrique selon la méthode spécifiée. Si l'écrou évasé est trop serré, il risque de se casser et de provoquer une fuite de gaz réfrigerant.
- Ne coffrez pas le raccord de tuyau qui ne doit pas non plus être couvert. L'accès et la maintenance de tous les raccords de tuyau réfrigérant doivent être facies à réaliser.
Étape 2.9 Raccourcissement et rallonge des tuyaux réfrigérants (tuyau d'assemblage)
ATTENTION
- Si vous avez besoin d'un tuyau plus long que spécifique dans les codes et normes concernant la tuyauterie, vous doivent ajouter du réfrigerant au tuyau. Dans le cas contraire, l'unité interieure risque de geler.
- En enlevant les Bavures, placez le tuyau face inférieure vers le bas pour vous assurer que les Bavures ne pénétre pas dans le le tuyau.
REMARQUE
- Un couple excessif est susceptible de provoquer une fuite de gaz. En rallongeant le tuyau par soudure ou brasage, assurez-vous que de l'azote est utilisé pendant le processus de soudure ou de brasage. Le joint doit être accessible et facile à entretenir.
ATTENTION
- Resserrez l'écrou évasé au couple prescrit. Si l'écrou évasé est trop serré, il risque de casser et de provoquer une fuite de gaz de réfrigerant.
Étape 2.10 Fixation de la plaque d'installation
Vos pouvez installer l'unité interieure sur un mur, un montant de fenêtre ou une cloisonse.
AVERTISSEMENT
Assurez-vous que le mur, le montant de fenêtre ou la cloison sèche est en mesure de soutenir le poids de l'unité interieure. Si vous installez une unité interieure dans un endroit qui n'est pas suffisamment résistant pour soutenir le poids de l'unité, elle risque de tomber en provoquant des blessures.
Fixation de l'unité interieure à un mur
Fixez la plaque d'installation sur la cloison en faisant attention au poids de l'unité interieure.
Cheville d'ancrage en plastique
(Unité : mm)
| Modèle | A | B | C | D |
| **07********** | 36 | 120 | 81 | 36 |
| **09********** | ||||
| **12********** | ||||
| **18********** | 33 | 110 | 110 | 33 |
| **24********** |
Trou pour faisceau de tuyaux: 065mm
REMARQUE
- Si vous installé la plaque sur un mur en béton à l'aide d'une chevelle d'ancrage en plastique, assurez-vous que l'espacement entre le mur et la plaque créé par la chevelle en saillie, est inférieur à 20 mm.
Fixation de l'unité de porte à un cadre de fenêtre
1 Deteineriez l'emplacement des montants en bois à fixer au cadre de la fenetre.
2 Fixez les montants en bois au cadre de la fenêtre en faisant attention au poids de l'unité interieure.
3 Fixez la plaque d'installation aux montants en bois à l'aide de vis autotaraudeuses.
Fixation de l'unité interieure à une cloison sèche
1 Utilisez un détector de montant pour déterminer l'emplacement des montants.
2 Fixez le support de plaque sur deux montants.
ATTENTION
- Si vous fixez l'unité interieure sur une cloison sèche, utilisez unquivalent les boulons d'ancrage spécifiés aux positions de réference. Sinon, la cloison sèche entournant les joints risque de s'effreter au fil du temps, en desserrant et arrachant les vis. Il pourrait en résultat des blessures physiques et l'endommagement des équipements.
- Recherche d'autres endroits s'il y a moins de deux montants ou si la distance entre les montants ne correspondent pas au support de plaque.
Fixez la plaque d'installation sans l'incliner d'un cotoe.
Étape 2.11 Fixation de l'unité interieure sur la plaque d'installation
ATTENTION
Assurez-vous que le faisceau de tuyaux ne rouge pas en mettant en place l'unité interieure sur la plaque d'installation.
Étape 2.12 Assemblage du panneau de couvercle
1 Fermez les crochets lateraux (D), puis centraux (B). Fermez ensuite les crochets du bas (C) pour engager le panneau de couvercle en position.
2 Serrez la vis (A-1), puis mettez en place les vis de blocage (A-2).
Si vous utilisez un climatiseur de multi-système, effectuer l'installation comme précrit dans le manuel d'installation fourni avec l'unité extérieure.
Étape 3.1 Fixation de l'unité extérieur en position
(Unité : mm)
| Modèle | X | Y |
| **09MSPXB** | 507 | 292 |
| **12MSPXB** | ||
| **09MSWX*** | ||
| **12MSWX*** | ||
| **09MSPXA** | 602 | 310 |
| **12MSPXA** | ||
| **18NS**** | 660 | 340 |
| **24NS**** |
1 Placez l'unité extérieure comme indiqued audessus de l'unité pour l'air s'évacuer correctement.
Fixez l'unité extérieur de niveau par rapport à un support approprié à l'aide de boulons d'ancrage.
REMARQUE
- Sécurisez les pieds en caoutchouc pour éviter la génération de bruit et de vibrations.
- Si l'unité extérieur est exposée à des vents forts, installez des plaques de protection autour pour permettre au ventilateur de fonctionner correctement.

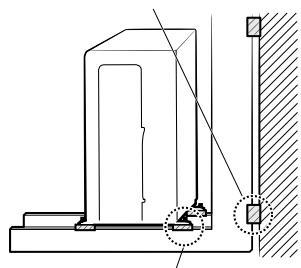

En option : Fixez l'unité extérieure au mur avec une étagère
Caouchou couple concu pour éliminer les vibrations entre l'étagère et le mur (non fournir avec le produit).
CauchouxSoupe concou pour eliminer les vibrations résiduelles de l'unité extérieur versus l'étagere (non fourni avec le produit)
REMARQUE
Assurez-vous que le mur peut soutenir le poids de l'étagère et de l'unité extérieure.
- Installez l'étagère aussi après que possible de la colonne.
Étape 3.2 Connexion des câbles d'alimentation et de communication, ainsi que des tuyaux réfrigerants
Cable d'alimentation de l'extérieur vers l'intérieur (trois fils)
Cable d'alimentation (trois fils)
Cable de communication cable (deux fils)
ATTENTION
- Veillez à fixer les câbles d'alimentation et de communication avec une pince de câbles.
Étape 3.3 Évacuation de l'air
Suffisamment de réfrigerant R-410A doit être chargé dans l'unité extérieure. N'évacuez pas le R-410A dans l'atmosphère : il s'agit d'un gaz de serre fluore, couvert par le protocole de Kyoto, avec un potentiel de rechauffement global (GWP) = 2088. Vous devez evacuer l'air dans l'unité intérieure, puis dans le tuyau. Si l'air est conservé dans les tuyaux réfrigerants, il affecte le compréseur. Il risque de réduire la capacité de refroidissement et de provoquer un dysfonctionnement. Utilisez une pompe à vide.
ATTENTION
- Lors de l'installation, assurez-vous qu'il n'y a pas de fuite. Pour recupérer le réfrigerant, commencez par arreter le compresseur avant de retarder le tuyau de raccordement. Si le tuyau réfrigerant n'est pas correctement connecté alors que le compresseur fonctionne avec la vanne d'arrêt ouverte, le tuyau aspire l'air et rend la pression anormalement haute dans le cycle réfrigerant. Il pourrait provoquer un risque d'explosion et de blessure.
1 Conservéz le système en mode de veille.
AVERTISSEMENT
- Ne mettez pas le système en marche! L'opération est nécessaire pour un meilleur fonctionnement à vide (position entière OUVERTE de la vanne d'expansion électronique).
2 Raccordez le tuyau de chargement du coto beasse pression du manometre vers un orifice d'alimentation de gaz comme illustré sur la photo.
3 Ouvrez la vanne du coto beasse pression du manometre en tournant vers la gauche.
4 Évacuez l'air dans les tuyaux raccordés à l'aide la pompe à vide pendant environ 15 minutes.
Assurez-vous que le manomètre indique -0,1 MPa (-76 cmHg, 5 torr) pendant 10 minutes. Cette Procedure est extrémentement importante pour éviter uneuite de gaz.
- Fermez la vanne du côte basse pression du manomètre en la tournant vers la droite.
- Arrétez la pompe à vide.
- Vérifiez pendant 2 minutes qu'il n'y a pas de changement de pression.
- Retirez le tuyau du côte basse pression du manomètre.
5 Reglez un bouchon en liege d'orifice d'alimentation de liquide et de gaz en position ouverte.
Étape 3.4 Ajout de réfrigérant
Si vous utilisez un tuyau plus long que la longueur speciifie par les codes et normes concernant la tuyauterie, vous devez ajouter 15g de refrigerer R-410A pour chaque metre supplémentaire. Si vous utilisez un tuyau plus court que la longueur speciifie par les codes et normes concernant la tuyauterie, le dernier d'évacuation est normal. Pour plus d'informations, reportez-vous au Manuel d'entretien.
ATTENTION
L'air restant dans le cycle de réfrigération, qui contient de l'humidité, risque de provoquer un dysfonctionnement du compresseur.
- Contactez systématique le centre d'entretien ou une agence d'installation professionnelle pour l'installation du produit.
R-410A est un type de réfrigerant mixte. Il est nécessaire de recharger le liquide sous condition. Appoint de réfrigerant de la bouteille de réfrigerant vers l'équipement.
Avant de recharger, vérifie si la bouteille est équipée d'un cylindre ou non. Il existe deux manières de faire l'appoint de réfrigérant :
Siphon
Chargez le réfrigerant en tenant la bouteille début.
Chargez le réfrigerant avec la bouteille à l'envers.
REMARQUE
- Si le réfrigérant R-410A est chargé de gas, la composition du réfrigérant charge change et les caractéristiques de l'équipement varient.
- Pendant l'opération de mesure de la quantité de réfrigerant ajoutée, utilisez une balancelectronique. Si la bouteille n'a pas de siphon, agitez-la.
Étape 3.5 Informations importantes concernant le réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorocarbonés. N'évacuez pas les gaz dans l'atmosphère.
ATTENTION
- Informez l'utilisateur si le système contient 5tCO_2 e ou plus de gaz à effet de serre fluorés. Dans ce cas, il faut vérifier l'absence de fuites au moins une fois tous les 12 mois, selon le règlement N° 517/2014. Cette activités doit être réalisée uniquement par du personnel qualifié. Dans la situation décrite ci-dessus, l'installateur (ou la personne attitrée qui a la responsabilité de la vérification finale) doit fournir un carnet d'entretien, avec toutes les informations enregistrées selon le RÉGLEMENT (UE) N° 517/2014 DU PARLEMENT EUROPEEN ET DU CONSEIL du 16 avril 2014 sur les gaz à effet de serre fluorés.
1 Sur l'étiquette d'alimentation en fluide frigorigène fournie avec cet appareil et reportée dans le present manuel, indiquez à l'encre indéléble.
- 1 la charge de réfrigérant du produit,
- le réfrigérant supplémentaire charge sur place et
- 1 + 2 la charge totale de réfrigerant sur l'étiquette de la charge de réfrigerant fournie avec le produit.
| Type de réfrigérant | Valeur GWP |
| R-410A | 2088 |
| • GWP=Global Warming Potential • Calcul du tCO2e : kg x GWP /1 000 | |
| Unité | Kg | \( {\mathrm{{tCO}}}_{2}\mathrm{e} \) |
| ①, a | ||
| ②, b | ||
| ①+②, c |
REMARQUE
a Charge de réfrigerant à la livraison : voir la plaquette signalétique
b Quantité supplémentaire de réfrigerant sur place (reportez-vous aux informations ci-dessus pour la quantité d'appoint de réfrigerant.)
C Charge totale de réfrigérant
d Boueille de réfrigérant et collecteur de chargement
ATTENTION
L'étiquette remplace doit être collée à proximé de l'orifice de chargement du produit (par ex. à l'intérieur du capuchon de la vanne d'arrêt).
Étape 4.1 Exécution de l'essai de fuite de gaz
1 Avant d'inspecter la fuite, utilisez une clé dynamométrique pour fermer le bouchon de la vanne d'arrêt. (Choisissez une clé dynamométrique pour chaque taillé de diamètre, puis serrez fermement le bouchon pour éviter les fuites.)
Resserrement du couple pour le bouchon de l'orifice de chargement (se reporter au tableau)
| Diamètre extérieur(mm) | Couple de serrage | |
| Bouchon deboitier (N•m) | Bouchon d'orifice dechargement (N•m) | |
| Ø 6,35 | 20 à 25 | 10 à 12 |
| Ø 9,52 | 20 à 25 | |
| Ø 12,70 | 25 à 30 | |
| Ø 15,88 | 30 à 35 | |
| Supérieur à 019,05 | 35 à 40 | |
(1 N·m = 10 kgf·cm)
2 Insérez du gaz inerte dans les tuyaux raccordés aux unités extérieure et interieure.
3 Executez un essai de fuite sur les pieces de raccord des unités interieure et extérieure avec de l'eau savonneuse ou du liquide.
Étape 4.2 Exécution du mode d'installation intelligent
En cas d'utilisation d'un multi-système, cette fonctionnalité n'est pas prise en charge.
1 Assurez-vous que le climatiseur fonctionne en mode de veille.
2 Appuyez simultanément sur les boutons (Marche-arrêt), (mode), (valider) et (valider / type de température (^^) de la télékomande pendant 4 secondes.
3 Attendez que l'installation en mode intelligent se termine ou échoue. Il faut environ 7 à 13 minutes.
- Une fois le mode d'installation intelligente en cours :
| Type | 88 Affichage | Affichage DEL |
| Voyant d'unité intéériure | 88 ○ ○ | ○ ○ ○ ○ LED1 LED2 LED3 |
| La progression est affichée par un chiffre compris entre 0 et 99 sur l'afficheur de l'unité intéériure. | Les voyants de l'unité intéérière clignotent l'après l'autre, puis tous simultanément. Ces opérations se repèdent. |
- Si le mode d'installation intelligence s'est déroué correctement : Le mode d'installation intelligente se termine par un bip sonore et le climatiseur passen en mode de veille.
- Si le mode d'installation intelligente échoue : Un erreur de message s'affiche sur l'écran de l'unité interieure et le mode d'installation intelligente se termine.
REMARQUE
- Le mode d'installation intelligente peut être contrôle avec la télécommande uniquement.
- Pendant la procédure d'installation intelligente, la télécommande ne peut pas être manipulée.
En cas d'erreur, prenez les mesures nécessaires en vous reportant au tableau suivant. Pour plus d'informations sur les mesures nécessaires en cas d'erreur, reportez-vous au Manuel d'entretien.
| Indication d'erreur | Erreur | Mesures que doit prendre l'inseiligator | |||
| 88 Affichage | Affichage DEL | ||||
| LED1 | LED2 | LED3 | |||
| / / / | |||||
| E 031 | ○ | Ø | Ø | Erreurs de communication entre les unités interieure et extérieure | Vérifiez le fil de connexion entre les unités interieure et extérieure (si les cables d'alimentation et de communication sont entreprises ou non). |
| E 021 | ○ | Ø | ○ | Erreur sur le capteur de températe interieure | Vérifiez le branchement du connecteur. |
| E 022, E 023 | Ø | Ø | ○ | Erreur sur l'échangeur thermique interieure | Vérifiez le branchement du connecteur. |
| E 054 | ○ | ○ | Ø | Erreur sur le moteur de ventilateur interieure | Vérifiez le branchement du connecteur. Retireez les corps étrangers. (Vérifiez la cause des restrictions sur le moteur.) |
| 88 s'affiche et tous les voyants LED clignotent. | Ø | Ø | Ø | Erreur d'EEPROM/option | Réinitialisez les options. |
| E 062, E 063 | |||||
| E422 | ● | ○ | Ø | Erreur de blocage de flux réfrigerant | Vérifiez si la vanne d'arrêt est toute ouverte. Vérifiez la présence eventuelle d'un blocage dans le tuyau de réfrigerant qui raccorde les unités interieure et extérieure. Vérifiez la présence eventuelle d'une fuite de réfrigerant. |
| E554 | ● | ○ | Ø | Manque de réfrigerant (pour les modèles à inverseur uniquement) | Vérifiez qu'une quantité suffisante de réfrigerant est ajoutée en supplément pour les tuyaux plus longs que spécifiés dans les codes et normes de tuyauterie. Vérifiez la présence eventuelle d'une fuite de réfrigerant entre le racord de vanne et de tuyau. |
| * Ce modulo devoyant LED s'allume en présence d'une erreur sur l'unité extérieure. | |||||
:Eteint, Clignotant, Allumé
Étape 4.3 Exécution de la vérification finale et essai de fonctionnement
1 Vérifiez les points suivants :
- Résistance du site d'installation
Raccords de tuyau serrés pour détecter les fuites de gaz - Connexion de câblage électriche
Isolation résistant à la vapeur du tuyau
Vidange - Connexion de conducteur mise à la terre
- Fonctionnement correct (Suivez les étapes ci-dessous.)
2 Appuyez sur le bouton (marche-arrêt) de la télécommande pour vérifier ce qui suit :
Levoyant sur l'unité interieure s'allume.
- La lame de flux d'air s'ouvre et le ventilateur se met en marche.
3 Appuyez sur le bouton (mode) pour selectionner le mode Cool ou Heat. Prenez ensuite les sous-mesures suivantes :
- En mode Cool, utilisez le bouton de température pour régler la température sur 16^ .
- En mode Heat, utilisez le bouton de température pour régler la température sur 30^ .
- Vérifiez si l'unité extérieure démarre au bout de 3 à 5 minutes, avec évacuation d'air frais ou chaud.
- Au bout de 12 minutes de condition stationnaire, vérifie le traitement d'air de l'unité interieure.
4 Appuyez sur le bouton (oscillation d'air) pour vérifier si les lames de flux d'air fonctionnement correctement.
5 Appuyez sur le bouton (marche-arrêt) pour interrompè l'essay.

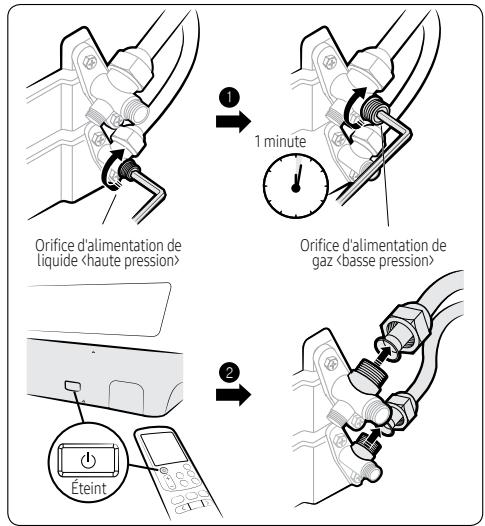

Pompage pour l'extraction du produit
Le pompage est une méthode destinée à collecter tout le refrigerant du système vers l'unité extérieure. Cette opération doit être effectuee avant de raccorder le tube de refrigerant pour éviter une perte de refrigerant dans l'atmosphere.
AVERTISSEMENT
- Àprous l'installation du produit, veiliez à effectuer les tests de fuite sur les raccords de tuyauterie. Àprous avoir pompé le réfrigérant pour inspector ou déplacer l'unité extérieure, veiliez à arrêté le compresseur, puis à retarder les tuyaux raccordés.
N'utilise pas le compresseur tant qu'une vanne est ouverte en raison d'uneuite de réfrigérant provenant d'un tuyau ou d'un tuyau non raccordé ou mal raccordé. Dans le cas contraire, un flux d'air pourrait entrer dans le compresseur et une pression trop elevée pourrait se développer dans le circuit réfrigerant, entraînant une Explosion ou un dysfonctionnement du produit.
1 Maintenez le bouton (marche-arrêt) sur l'unité interieure pendant 5 secondes. Un signal sonore retentit immédiatement pour indiquer que le produit est pré à executer la procédure de pompage.
2 Laissez le compresseur tourner pendant plus de 5 minutes.
3 Ouvrez les bouchons de vanne du côte haute et basse pressions.
4 Utilisez une clé sipan pour fermer la vanne du côte haute pression.
5 Au bout d'une minute environ, fermez la vanne du côte haute pression.
6 Arrêtez le fonctionnement du climatiseur en appuyant sur le bouton (Marche-arrêt) sur l'unité interieure ou la télécommande.
7 Debranchez les tuyaux.
ATTENTION
- Le compresseur risque d'être endommagé avec une pression d'aspiration négative.
Seulement pour un modele de multi-système
(Télécommande filaire, télécommande centrale etc)
1 Mettez en marche et enlevez le couvercle de l'unité interieure.
2 Fixez la sous-PCB au booitier de la sous-PCB.
3 Assemblez la sous-PCB du boitier à l'unité interieure.
4 Trouver le fil de PCB, et connecter le fil au sous-PCB comme indiqué sur l'image.
5 Reliez le fil (telecommande, central de la telecommande etc) au sous-PCB.
6 Assembler le cache du PCB et le panneau avant.
- Si la sous-PCB n'est pas installée, disposez le cable pour multisysteme(Connexion) tel que montré dans l'illustration.
REMARQUE
Le sous PCB est équipé pour être contrôle par la télécommande filaire et un contrôleur central.
