Type de produit	Hotte aspirante encastrable
Marque	ROBLIN
Modèle	ALTIMA 560
Alimentation électrique	220-240 V mono, 50 Hz / 220 V 60 Hz, classe I, 10/16 A
Nombre de vitesses	4 (dont une vitesse intensive temporisée 10 min)
Éclairage	Spot LED, 1.1 W, 12 V, connecteur AMP
Dimensions d'encastrement	Diamètre extérieur 65 mm, encastrement 50 x 20 mm (pour l'éclairage)
Épaisseur du plan de travail	12 à 22 mm
Type de filtres	Filtres métalliques (lavables) + filtre à charbon actif (recyclage)
Entretien des filtres	Nettoyage périodique tous les 2 mois (manuel ou lave-vaisselle)
Entretien de la carrosserie	Nettoyage avec détergent non abrasif et éponge humide
Conduit d'évacuation	Vérification tous les 6 mois, respect des prescriptions locales
Sécurité	Classe I, mise à la terre, coupure omnipolaire obligatoire si raccordement direct
Garantie commerciale	2 ans pièces (hors main-d'œuvre et déplacement)
Disponibilité des pièces détachées	10 ans à compter de l'achat
Normes	CE (2006/95/CE, 2004/108/CE, 93/68), directive DEEE 2002/96/EC
Service après-vente	04 88 78 59 93

FOIRE AUX QUESTIONS - ALTIMA 560 ROBLIN

Comment nettoyer les filtres métalliques de la hotte ?

Les filtres métalliques se nettoient périodiquement tous les deux mois à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle.

Quelle est la puissance des lampes et comment les remplacer ?

Les lampes sont des spots LED de 1,1 W sous 12 V avec connecteur AMP. Avant intervention, mettez l'interrupteur sur éteint et débranchez l'appareil. Ne dépassez pas la puissance prescrite.

Comment activer la vitesse intensive ?

Appuyez sur la touche T4 pendant 2 secondes : la touche clignote et la hotte fonctionne à la quatrième vitesse pendant 10 minutes, puis revient à la vitesse précédente.

Que faire en cas de panne ?

Prévenez votre installateur qui vérifiera l'appareil et son raccordement. Si un composant électrique est endommagé, contactez un atelier de réparation reconnu par le fabricant. Ayez toujours la facture d'achat et le numéro de série.

Comment installer correctement la hotte ?

Le montage doit être réalisé par un installateur qualifié. Respectez le diamètre de sortie, ne raccordez pas à une VMC, et prévoyez une aération suffisante. Utilisez les chevilles adaptées au support.

Quelle est la garantie de la hotte ROBLIN ALTIMA 560 ?

La garantie commerciale est de 2 ans pièces (hors main-d'œuvre et déplacement). Les pièces consommables (filtres, ampoules) et les dommages extérieurs sont exclus.

Comment entretenir la carrosserie de la hotte ?

Nettoyez régulièrement avec des produits détergents non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges trempées.

Puis-je raccorder la hotte à une VMC ?

Non, la hotte ne doit jamais être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

Comment recycler l'appareil en fin de vie ?

Ce produit est couvert par la directive DEEE. Ne le jetez pas avec les déchets ménagers. Renseignez-vous sur le système local de séparation des déchets électriques et électroniques.

Quels sont les conseils pour économiser l'énergie avec la hotte ?

Activez la hotte à vitesse minimum dès le début de la cuisson. Utilisez la vitesse intensive uniquement si nécessaire. Gardez les filtres propres pour optimiser l'efficacité.

MODE D'EMPLOI ALTIMA 560 ROBLIN

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'instruire, l'utiliser et l'entretenir dans les conditions prévues.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz. Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

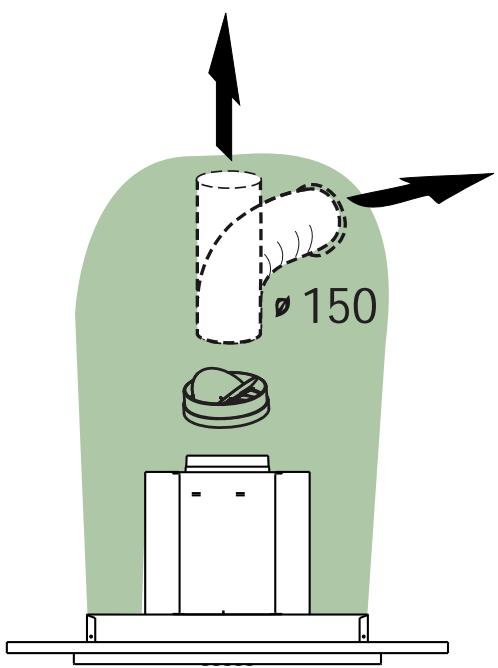

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximum créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur qualifié.

Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

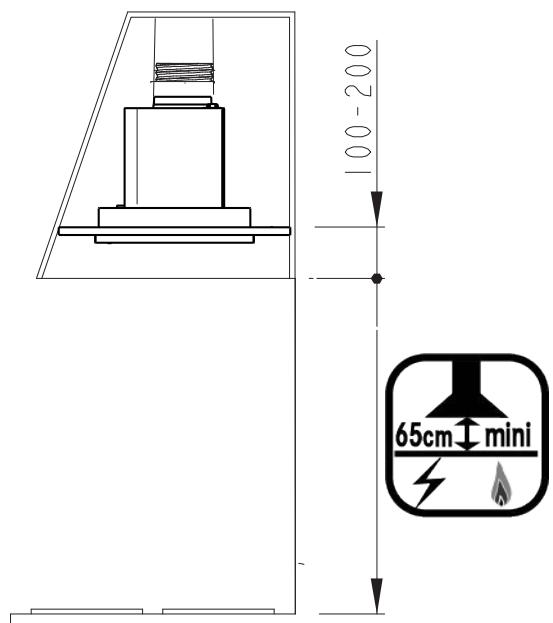

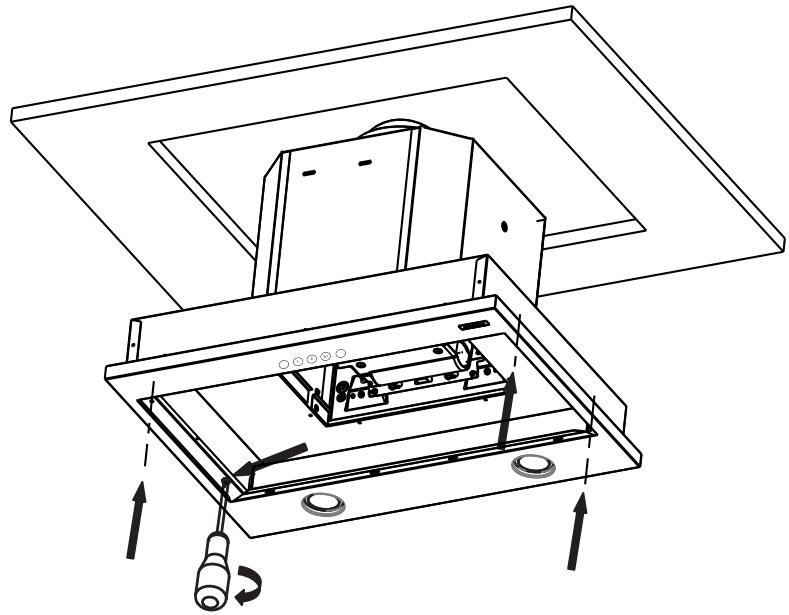

Le groupe d'aspiration s'encastre dans le plancher de la hotte (épaisseur : 12 à 22 mm). (Fig. 1)

Raccorder la fiche électrique, mettre en place la tuyauterie d'évacuation. Engager l'appareil dans la découpe et fixer avec les 4 vis fournis.

Recyclage:

L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte (Fig. 2). Ajoutez le filtre à charbon actif à l'intérieur du corps du groupe (Fig. 3).

4 Fonctionnement

Tableau des commandes

T1	T2	T3	T4	L
	1	2	3/i

TOUCHE FONCTIONS

T1	Moteur	Coupe le moteur.
T2	Vitesse	Démarre le moteur à la première vitesse. Touche allumée fixe.
T3	Vitesse	Démarre le moteur à la deuxième vitesse. Touche allumée fixe.
T4	Vitesse	Appuyée brièvement, elle démarre le moteur à la troisième vitesse. Touche allumée fixe.
		Appuyée pendant 2 secondes. Touche clignotante.
		Elle démarre la quatrième vitesse avec une temporisation de 10 minutes, après lesquilles le moteur returné à la vitesse précédemment program-mée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson
L	Lumière	Allume et étèint l'éclairage. Touche allumée fixe.

5 Conseils d'utilisation.

Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautés. La deuxième pour les cuissons soutenues, grillades et fritures. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur. IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement. - Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 Entretien.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

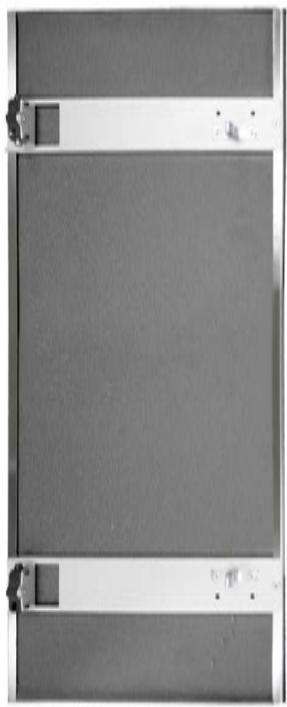

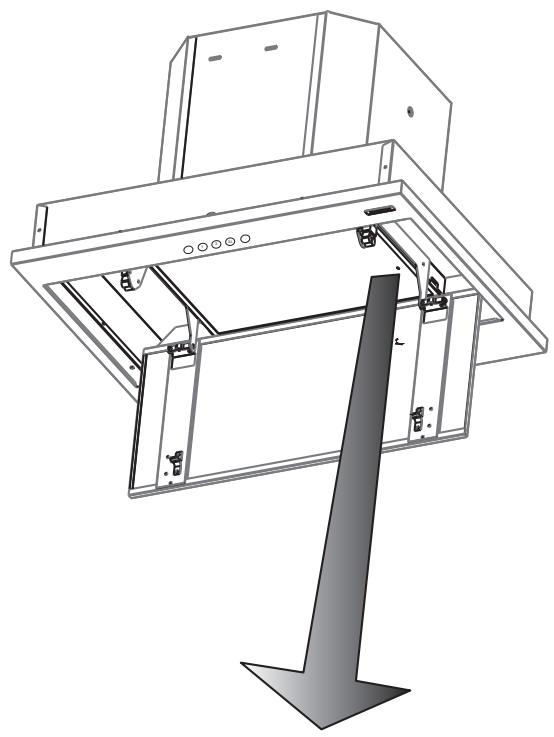

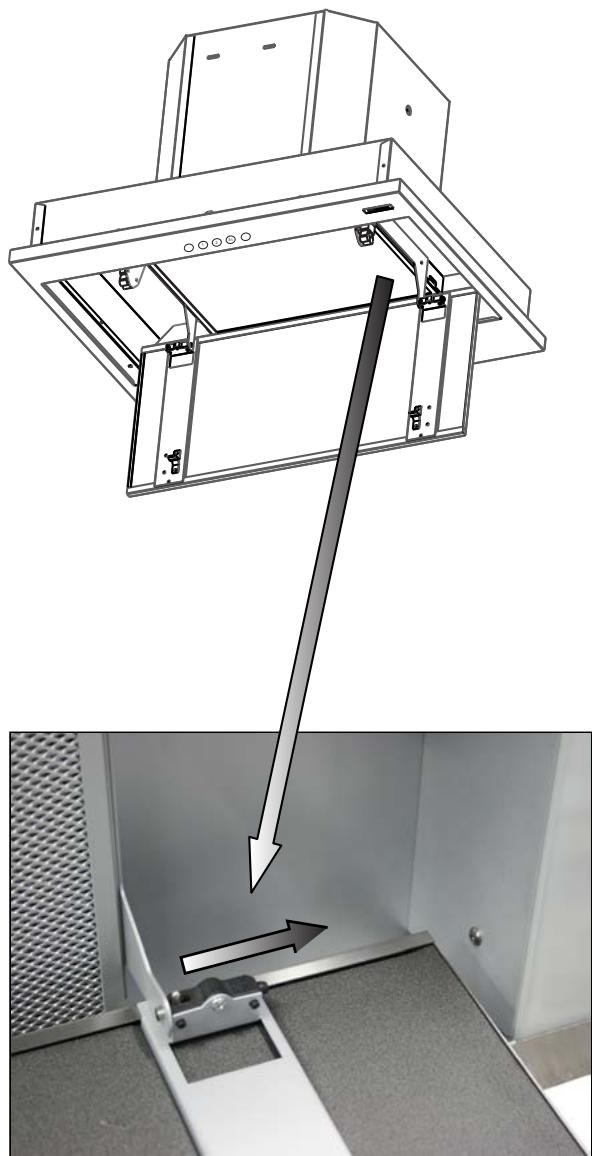

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

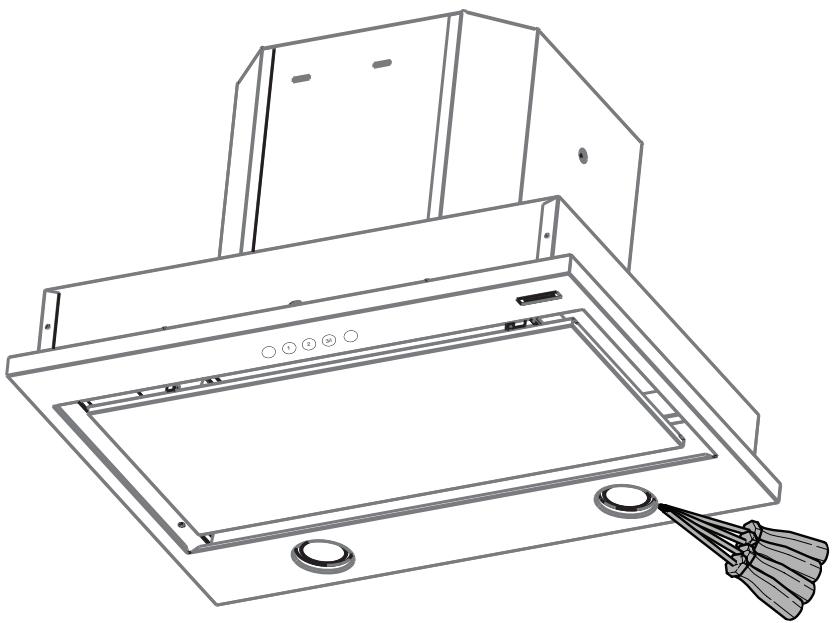

Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 Garantie et service apres-vente.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires. Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes... - Les filtres.

8 Remarques

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la

sécurités électriques et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques-usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.

9 Conseils pour l'economie d'energie.

Lorsque vous commencez à cuisiner, activez la hotte à la vitesse minimum pour contrôler l'humidité et éliminer les odeurs de cuisine.

Utilisez la vitesse intensive lorsque cela est strictement nécessaire.

Augmentez la vitesse de la hotte seulement lorsque la quantité de vapeur le requiert.

Veillez à ce que le ou les filtres de la hotte soient toujours propres, afin d'optimiser l'efficacité anti-graisse et anti-odeurs.

Fiche de sécurité class 1, 250 V~ 10A 2 poles + terre.

Tableau de commandes

Control panel

Schalttafel

Quadro commandes

tableau mandas

Charnière

Hinge

Scharnier

Cerniera

Bisagra

Scharnier

Type de lampe	SPOT led
Puisance de fonctionnement en Watt	1.1
Puisance maximale en Watt	1.1
Tension de fonctionnement en Volts	12
Type de connexion	connecteur AMP
Dimensions hors tout en mm	diam ext 65 / diam encastrement 50x epaisseur 20

Plaque signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

1. Garantie commerciale

La garantie commerciale fournie par la société FRANKE FRANCE SAS pour les produits de marque ROBLIN est limitée aux professionnels de la distribution. Elle est applicable à la France continentale, à la Corse, et aux DOM-TOM.

La garantie commerciale est une garantie de 2 ans pièces (hors frais de main d'œuvre et déplacement). Elle s'applique à compter de la date de facturation de l'appareil au consommateur sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s'engage à l'orienter vers le service mis en place par ROBLIN afin d'organiser la prise en charge dans les délais. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.

Les éléments à communiquer au service après-vente ROBLIN sont :

• Un descriptif de la panne constatée
• la référence commerciale du produit ainsi que son numéro de série
• la copie de facture d'achat du consommateur ainsi que ses coordonnées

Cette garantie s'applique à tous les problèmes techniques ou fonctionnels. Sont exclues de la garantie commerciale :

• Les pannes concernant les accessoires ou les pièces consommables (filtres, ampoules),
• Les dommages, pannes et défauts imputables à des causes d'origine extérieure,
• Les dommages dus à la corrosion, à un mauvais branchement ou alimentation,
• Les dommages dus au non-respect des instructions fournies par ROBLIN (installation, montage,...),
• Les pannes résultant de la modification de la construction et des caractéristiques de l'appareil de marque ROBLIN,
• Les pannes et dommages survenant suite à l'utilisation de pièces détachées non conformes à celles fournies d'origine par ROBLIN ou à un défaut d'entretien,
• Les pannes résultant d'un usage professionnel ou commercial des appareils.

2. Disponibilite des PIECES detachees

En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pièces détachées indispensables à l'utilisation de ses Produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

FRANKE FRANCE SAS B. P. 13 - Avenue Aristide Briand 60230 CHAMBLY (France) www.roblin.fr Service consommateur : 04.88.78.59.93
