Type de produit	Hotte de cuisine (modèle L2HM1200E)
Marque	LACANCHE
Modèle	L2HM1200E
Largeur	1200 mm
Profondeur	600 mm (estimation)
Hauteur sous plafond minimale	Dépend de l'installation, réhausse réglable jusqu'à 240 mm
Poids	Environ 35 kg (estimation)
Alimentation électrique	230 V
Motorisation	NOVY, aspiration radiale, moteur intégré ou dissocié
Vitesses	3 vitesses + fonction Power
Éclairage	LED régulable
Filtres	Filtres à graisse en inox, cassette charbon actif (recyclage)
Commandes	Électroniques, télécommande incluse
Distance minimale au-dessus d'une cuisson électrique	65 cm
Distance minimale au-dessus d'une cuisson gaz	80 cm
Évacuation	Extérieure (recyclage possible en option)
Matériaux	Châssis métallique, panneaux acier laqué noir, poutres inox
Entretien des filtres	Dégraissage mensuel, ne pas utiliser de nettoyeur vapeur
Entretien des surfaces	Émail: eau savonneuse; Inox: produit spécifique; Laiton: produit spécial
Sécurité	Installation par un professionnel, ne pas raccorder sur VMC, assurer renouvellement d'air
Accessoires inclus	Télécommande, kit de fixation, réhausse de hotte
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - L2HM1200E LACANCHE

Quelle est la distance minimale entre la hotte et la cuisson ?

Pour une cuisson électrique : 65 cm. Pour une cuisson gaz : 80 cm. Ces distances sont obligatoires pour garantir la sécurité et le bon fonctionnement.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte L2HM1200E peut être configurée en mode recyclage avec une cassette à charbon actif (option). Pour une performance optimale, privilégiez l'évacuation extérieure.

Comment nettoyer les filtres à graisse ?

Les filtres inox se nettoient au lave-vaisselle ou à la main avec de l'eau savonneuse. Un dégraissage mensuel est recommandé. Ne jamais utiliser de nettoyeur vapeur.

L'éclairage LED est-il réglable ?

Oui, la hotte est équipée d'un éclairage LED régulable. Vous pouvez ajuster l'intensité lumineuse selon vos besoins via la commande électronique.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez les piles de la télécommande. Si le problème persiste, contactez un service agréé. La hotte peut aussi être commandée manuellement sur le bandeau.

Le moteur peut-il être installé à distance ?

Oui, le moteur est dissociable. Utilisez le kit de raccordement (réf. LKRH) et des gaines souples pour l'installer dans les combles, un cellier ou un garage.

Comment installer la hotte sur un mur creux ?

Utilisez des chevilles adaptées aux matériaux creux (plaques de plâtre, briques creuses). Assurez-vous que le support est solide. Si besoin, renforcez la fixation.

Quelle est la puissance d'aspiration maximale ?

La hotte offre 3 vitesses plus une fonction Power. Le débit maximal est d'environ 600 m³/h par turbine. Les performances exactes dépendent de l'installation.

Puis-je nettoyer la hotte avec des produits chlorés ?

Non, il est formellement déconseillé d'utiliser des produits chlorés. Utilisez des produits doux : eau savonneuse pour l'émail, produit spécifique inox pour l'acier.

Comment contacter le service après-vente ?

Pour toute intervention, faites appel à un professionnel qualifié. En cas de panne, contactez le service client LACANCHE via leur site officiel ou votre revendeur.

MODE D'EMPLOI L2HM1200E LACANCHE

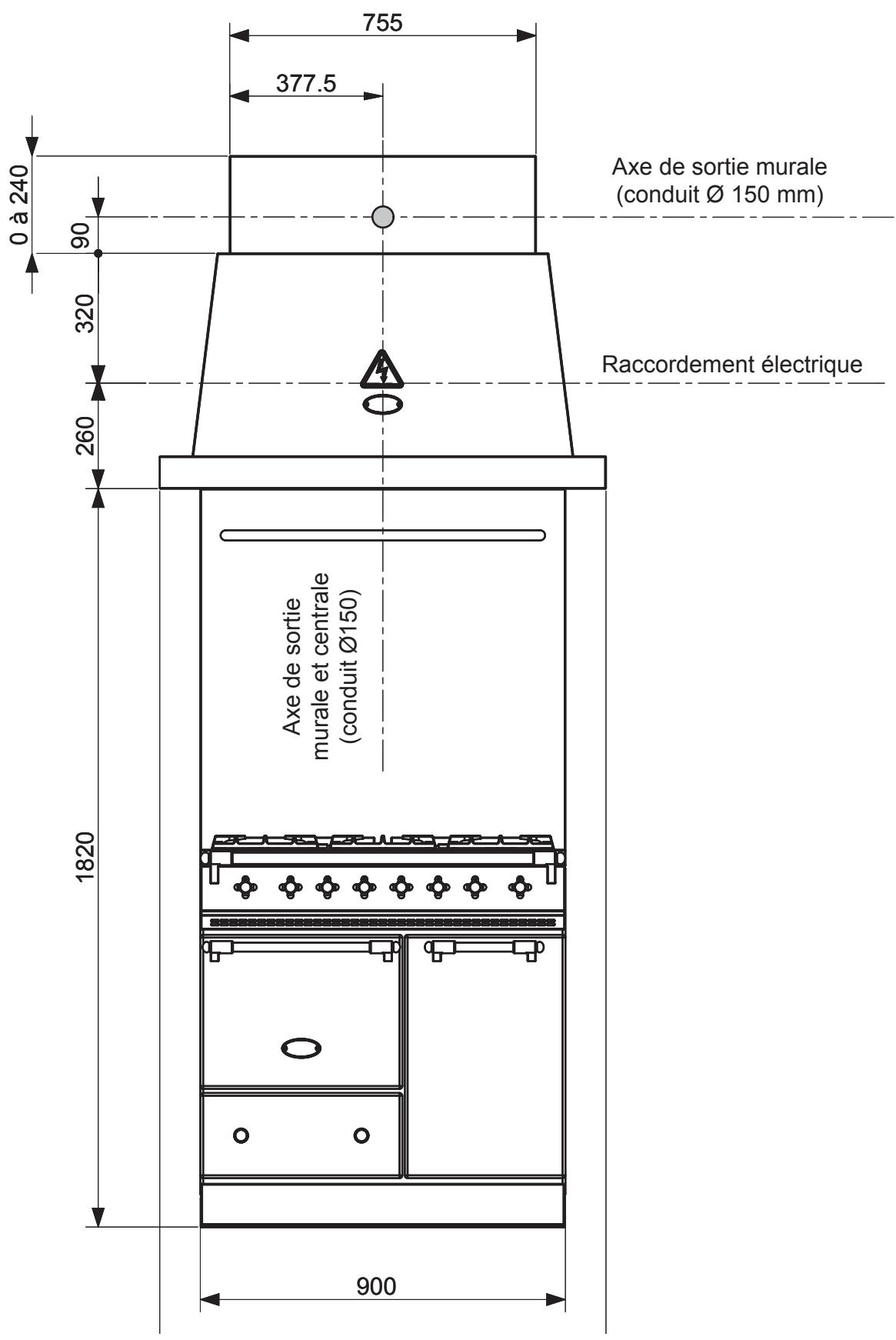

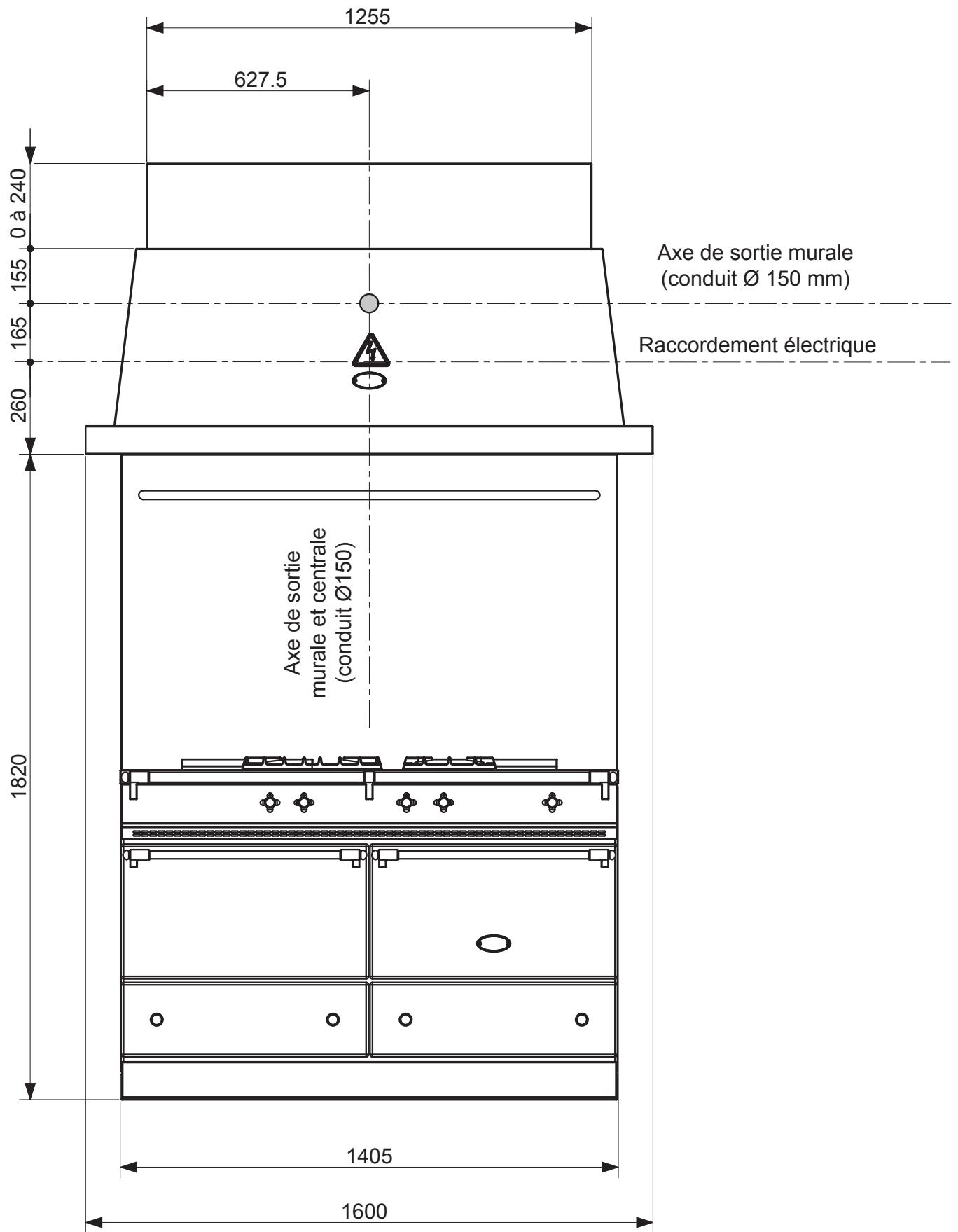

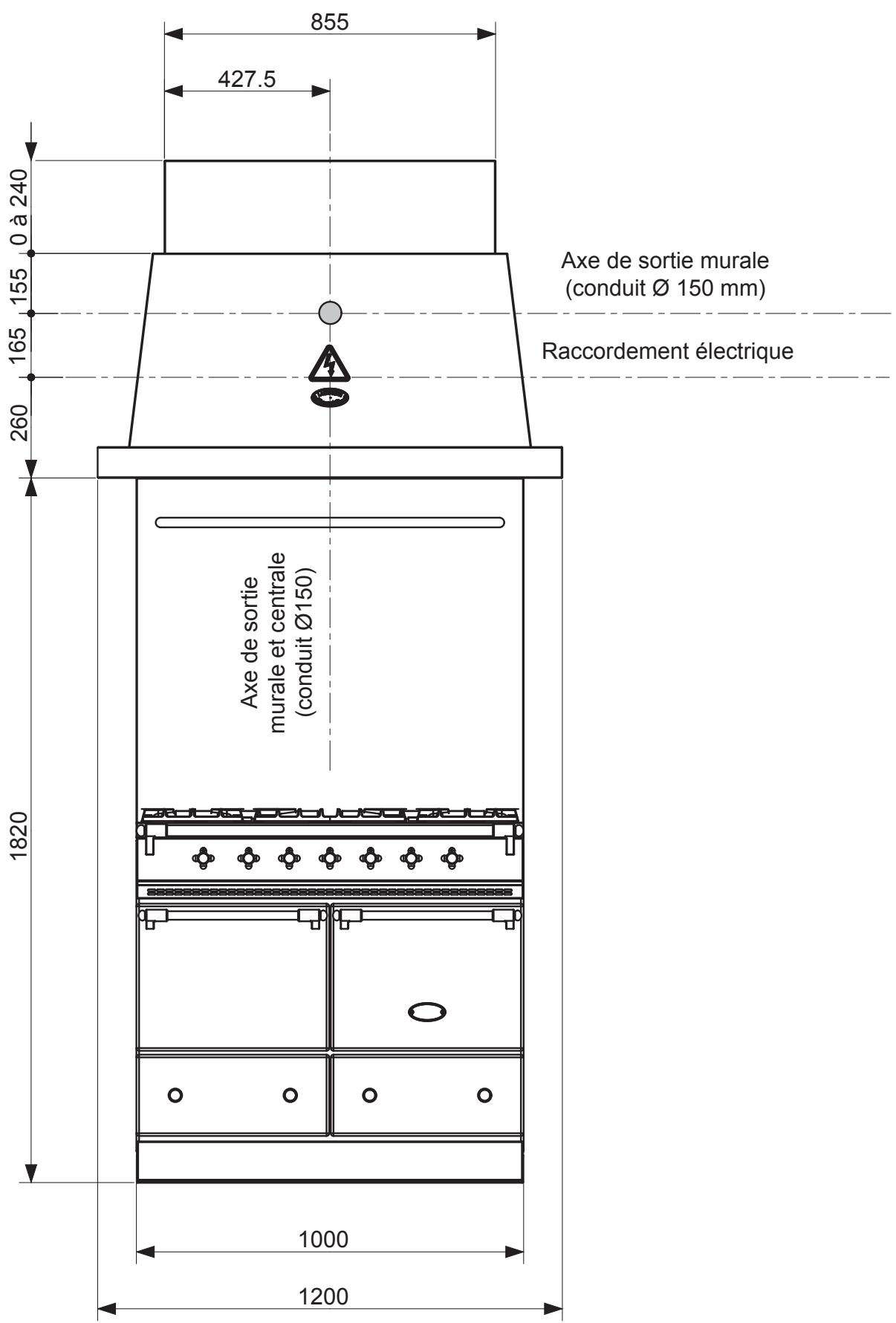

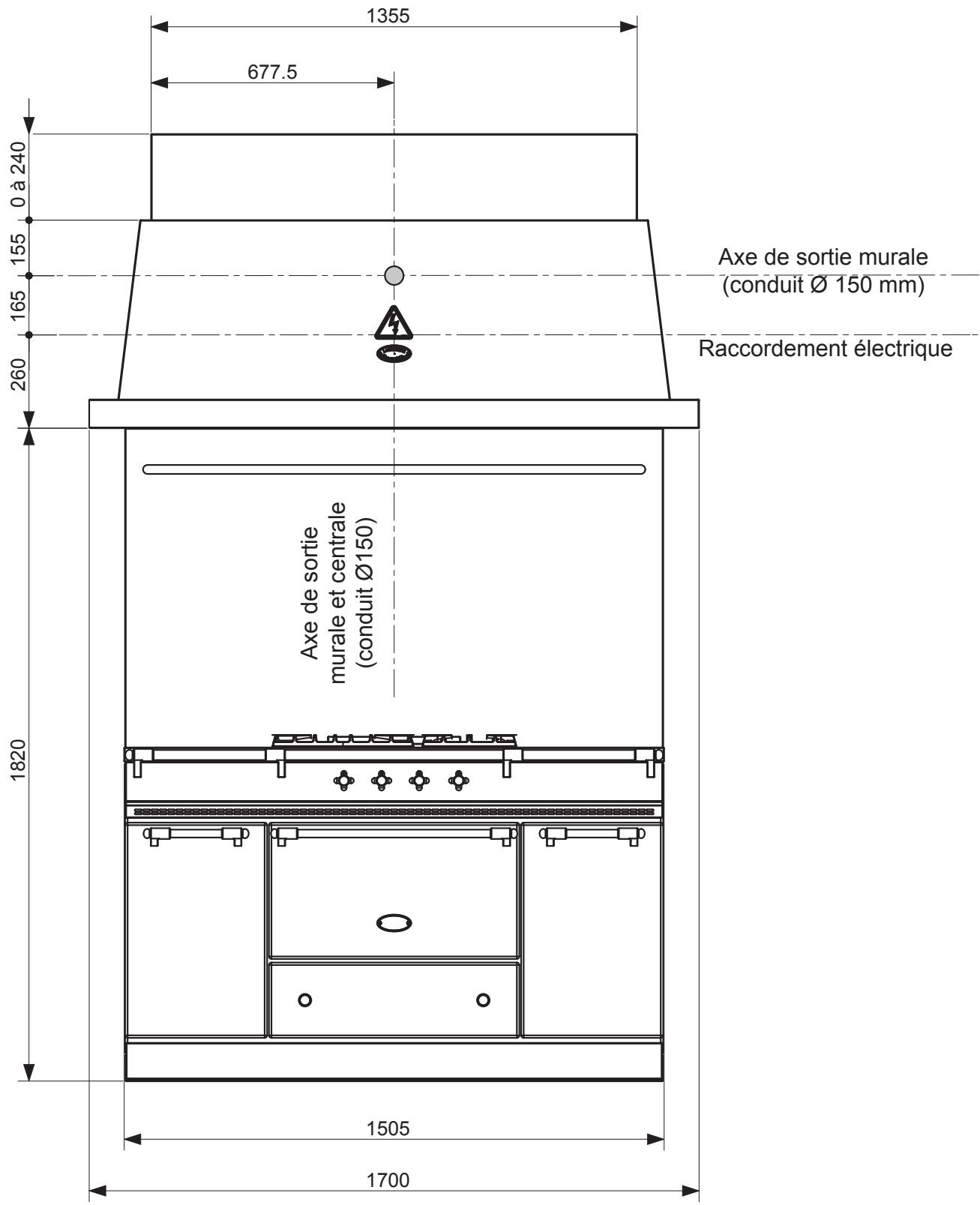

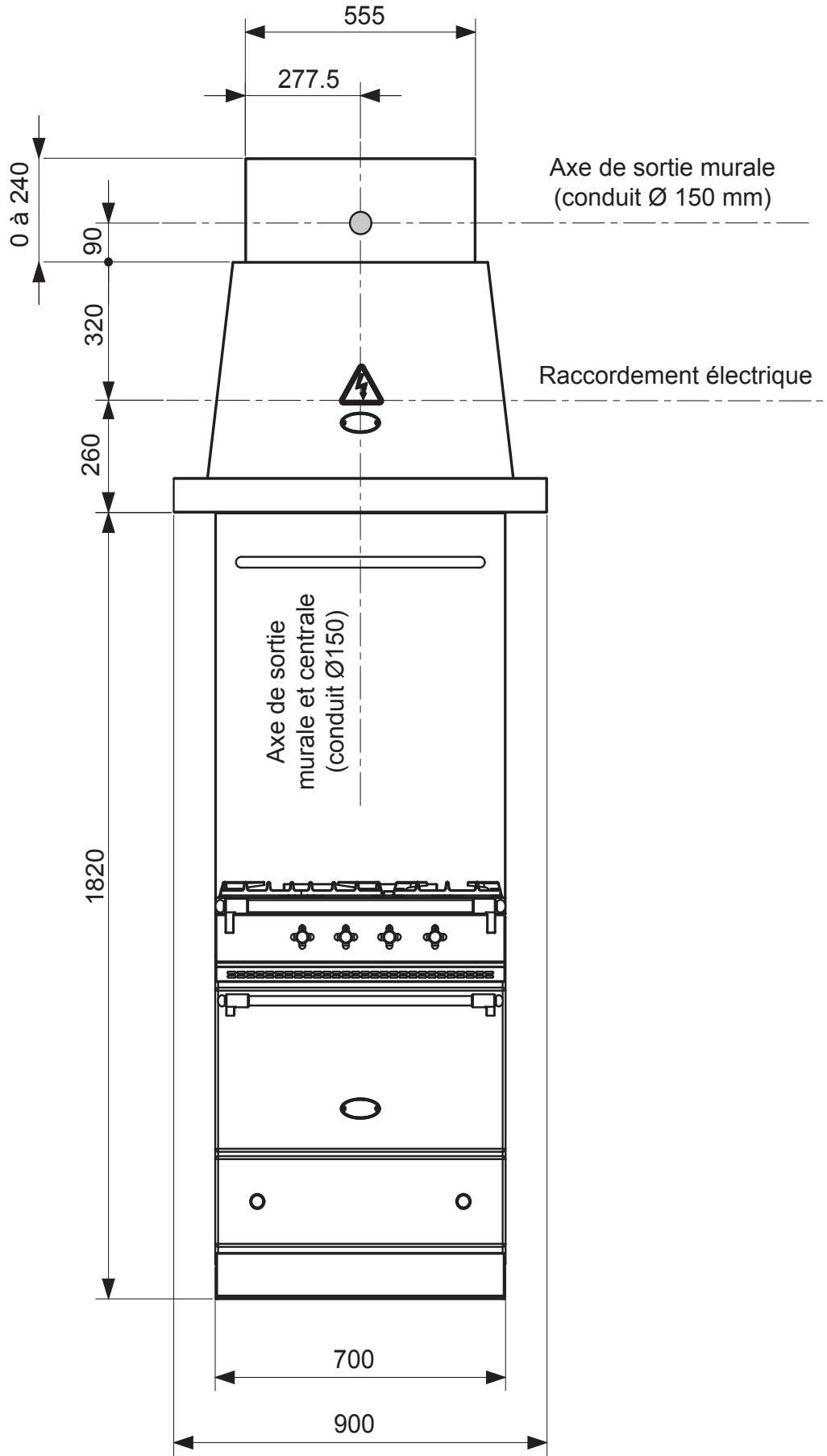

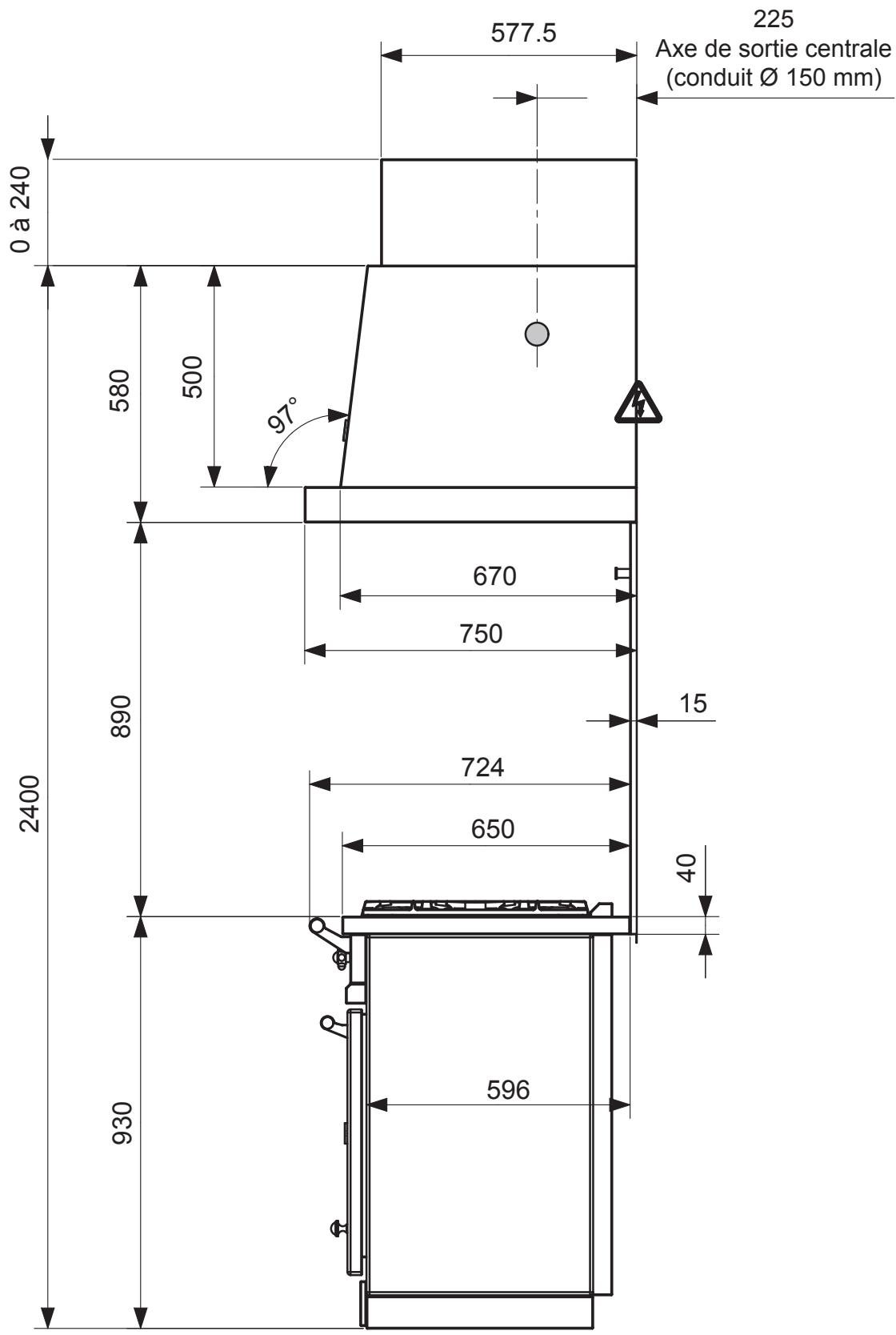

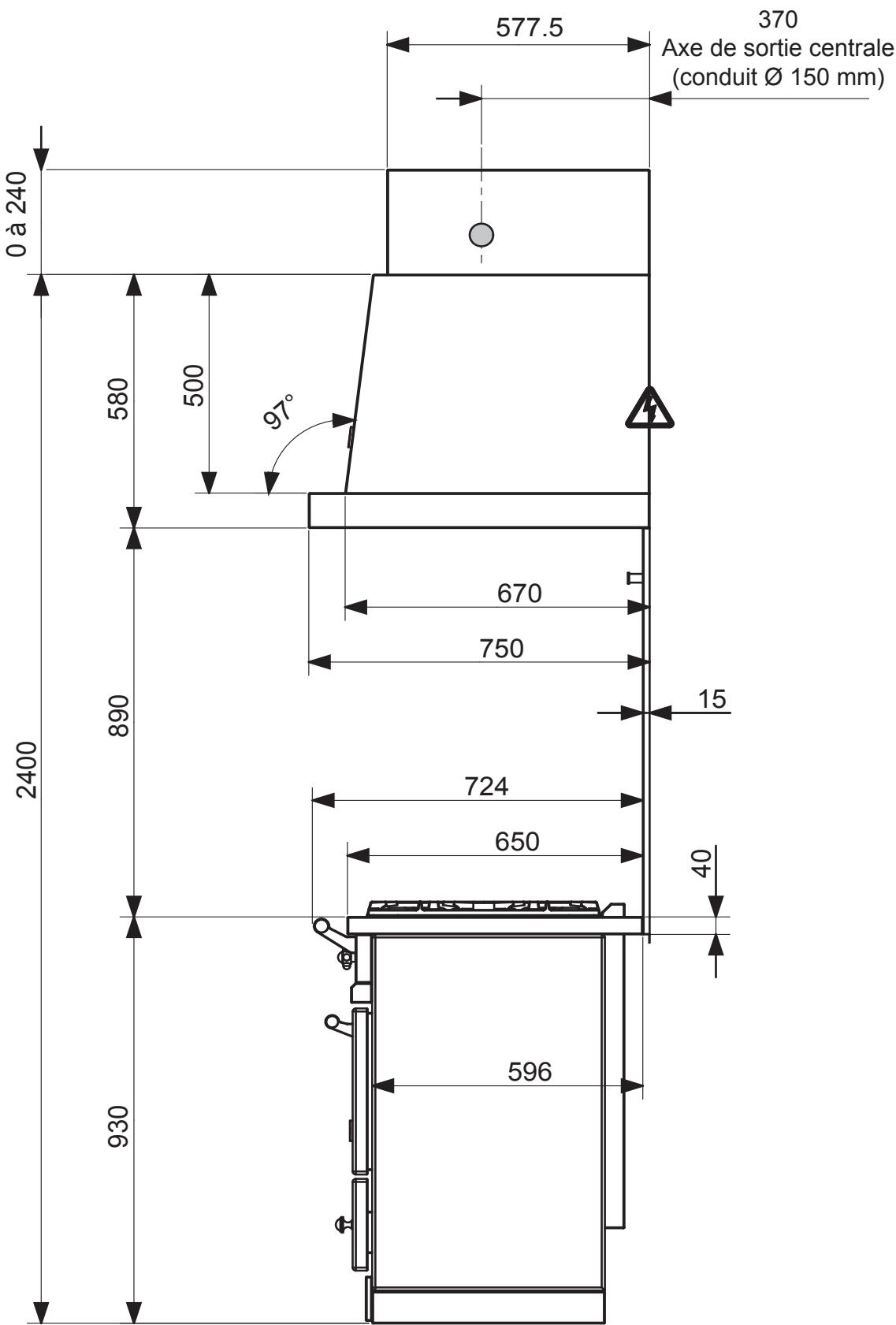

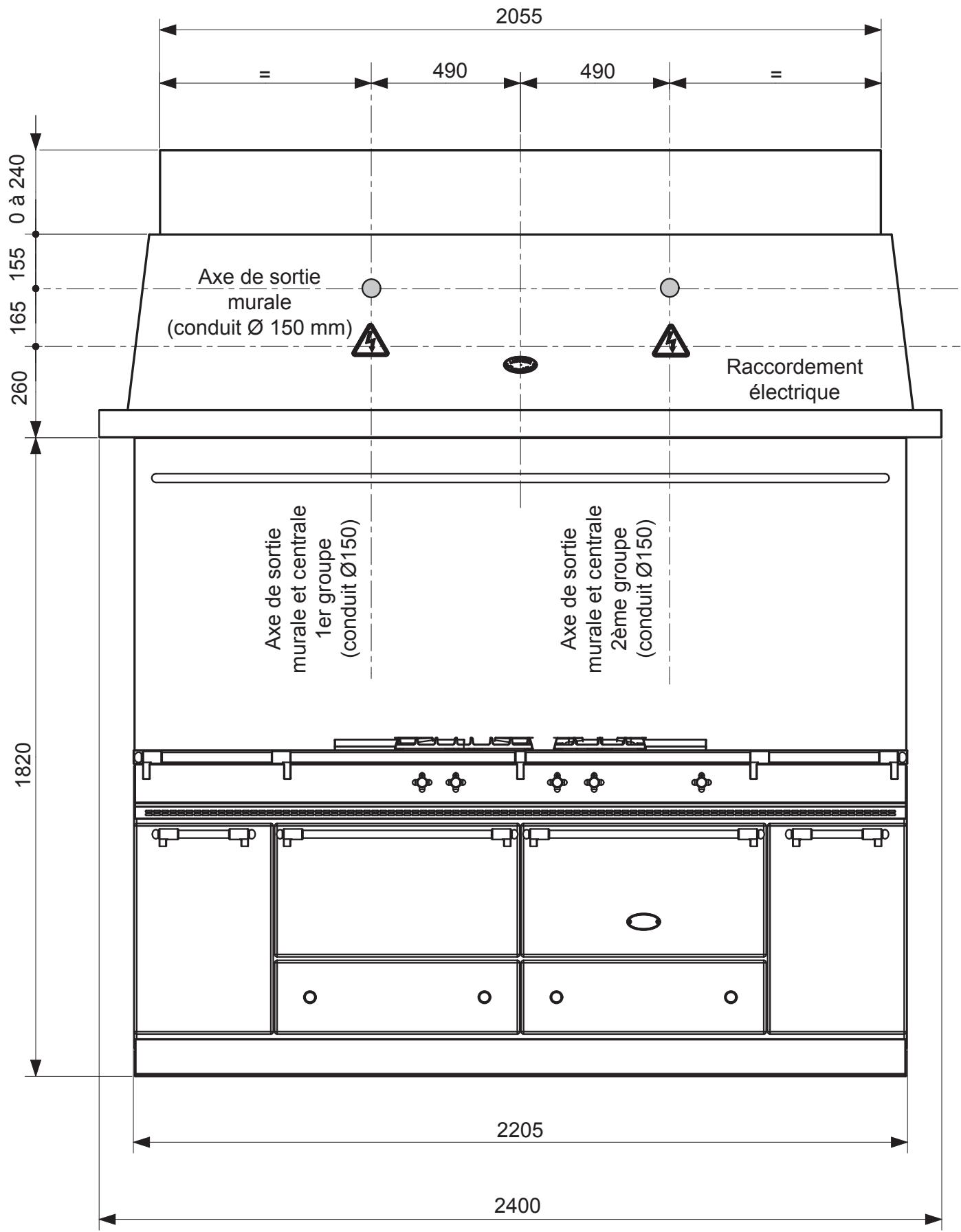

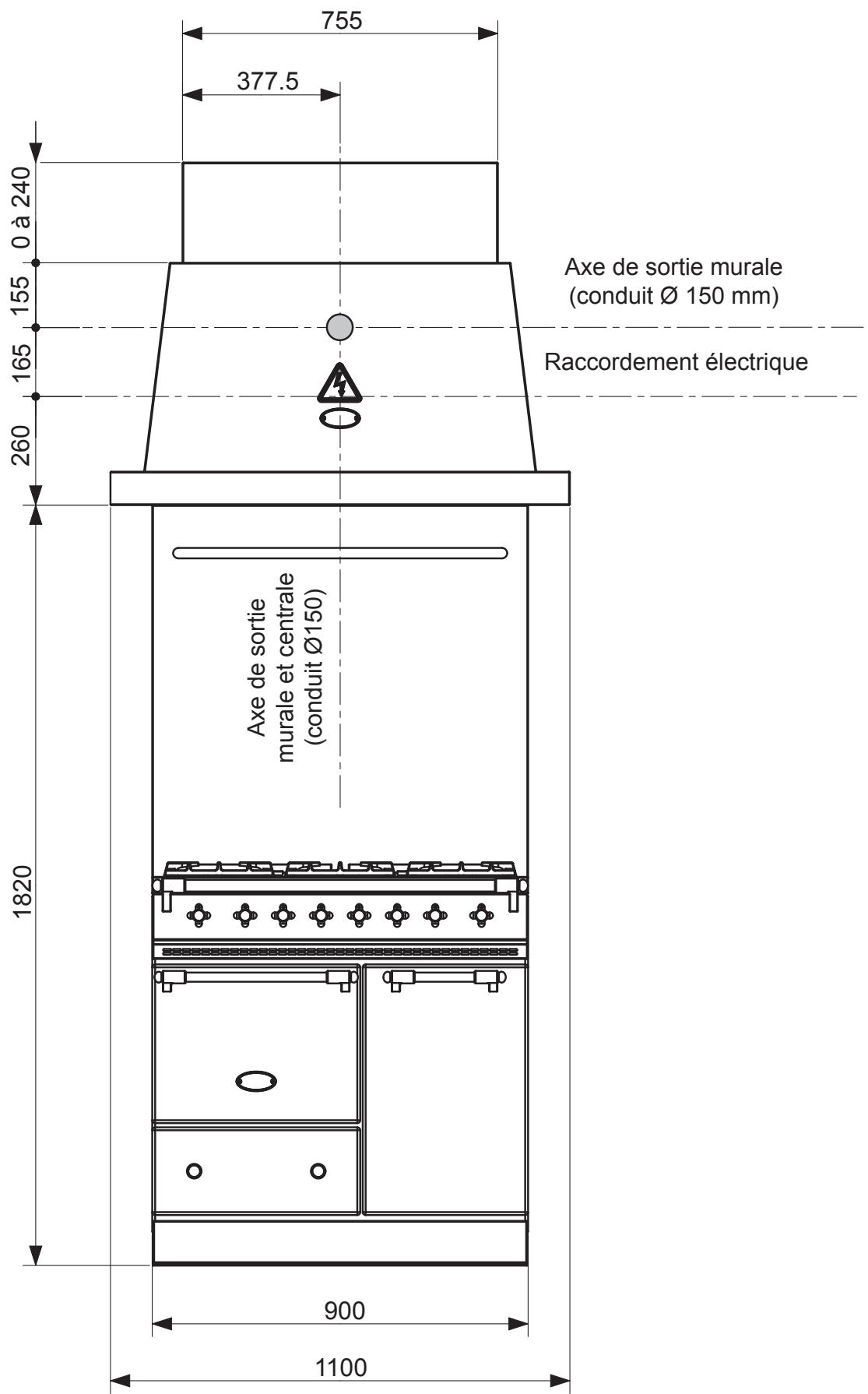

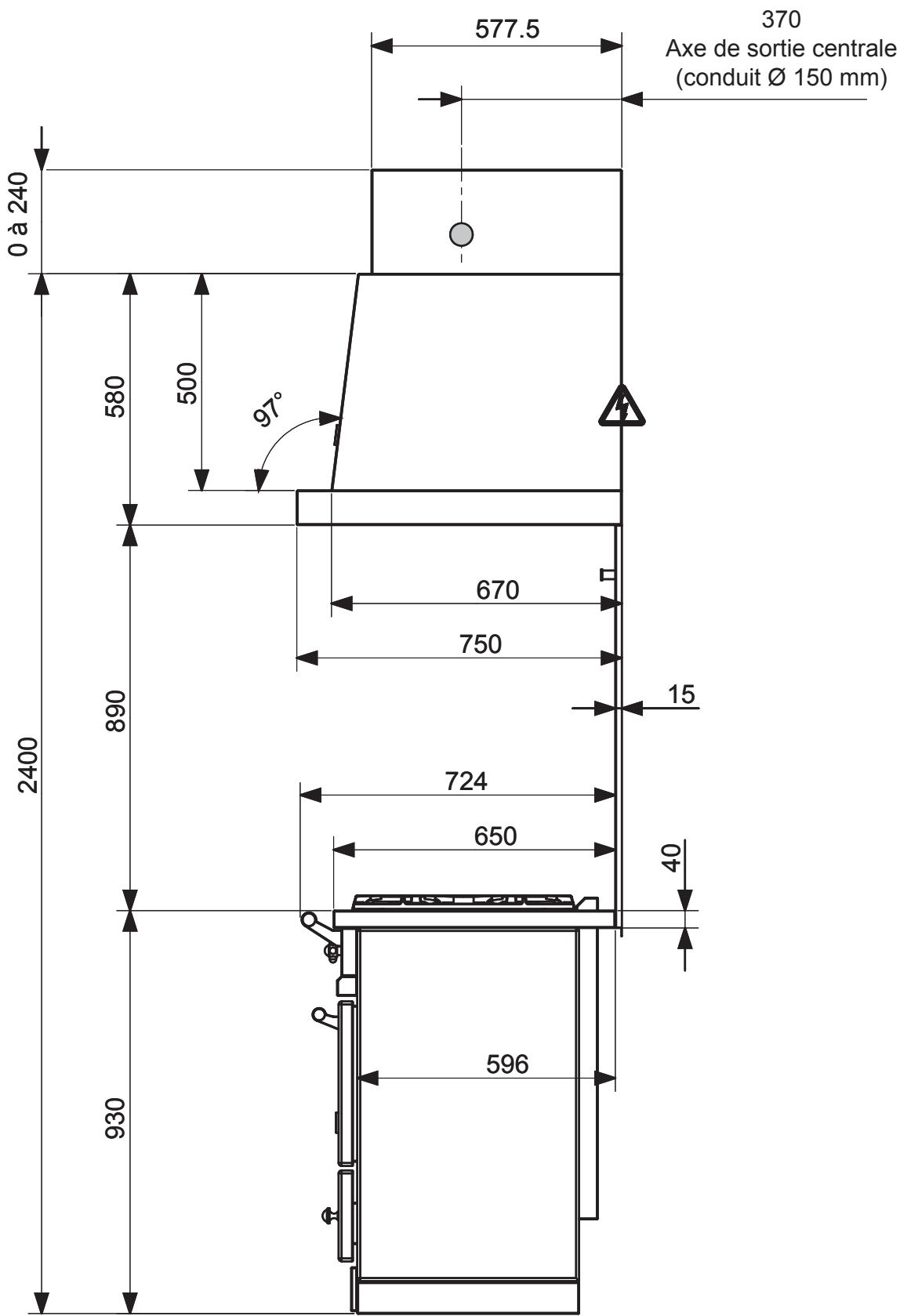

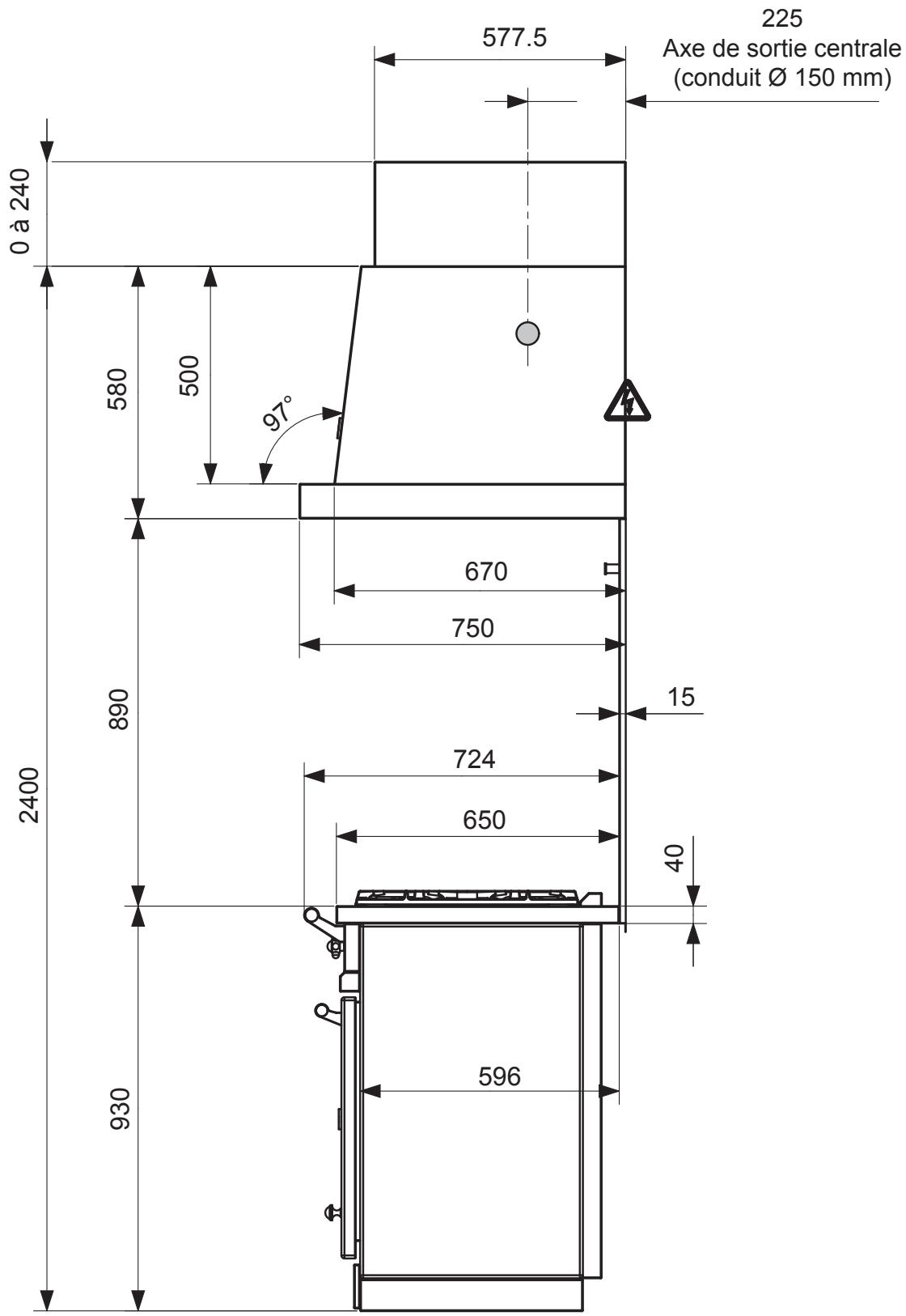

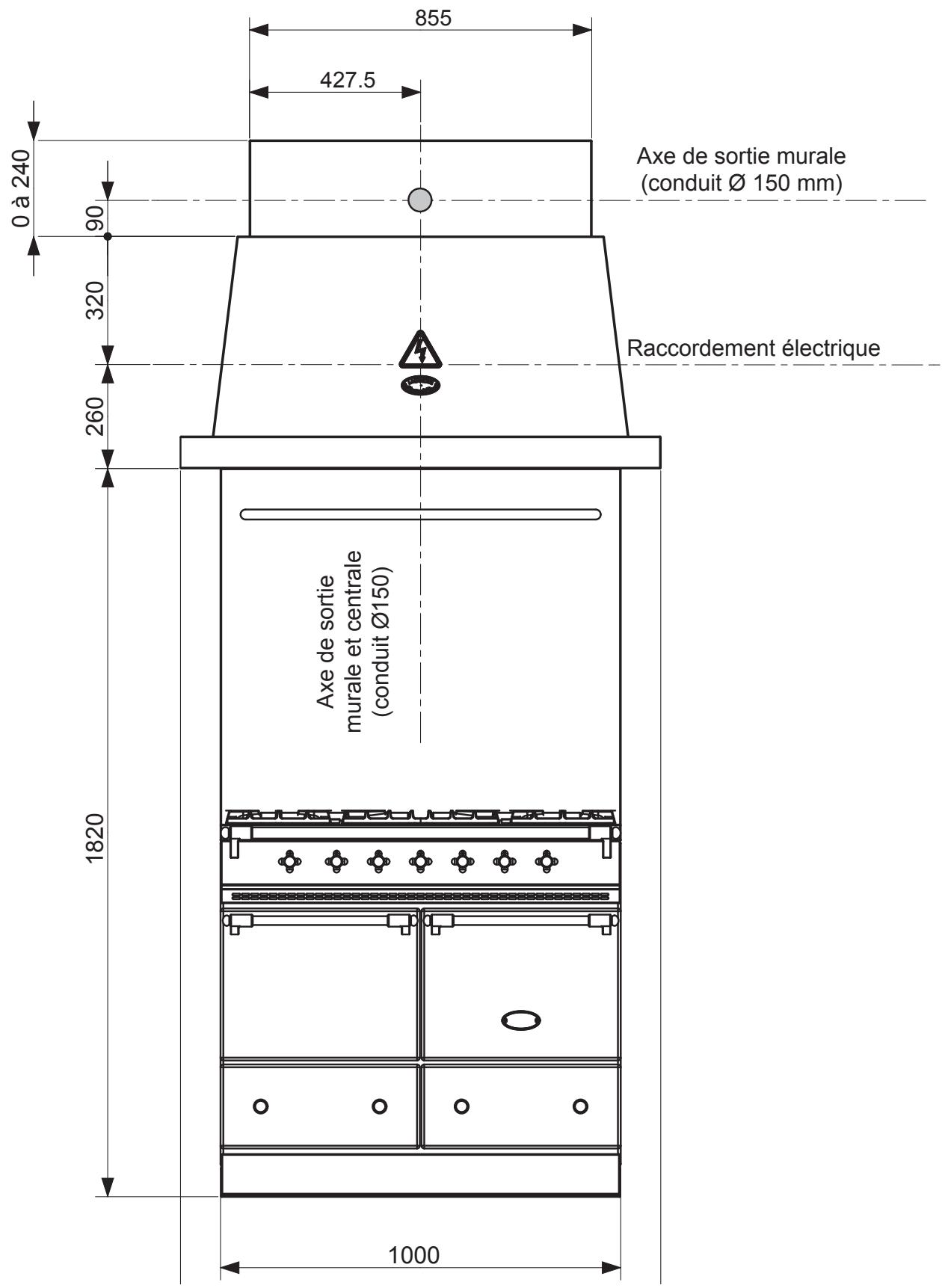

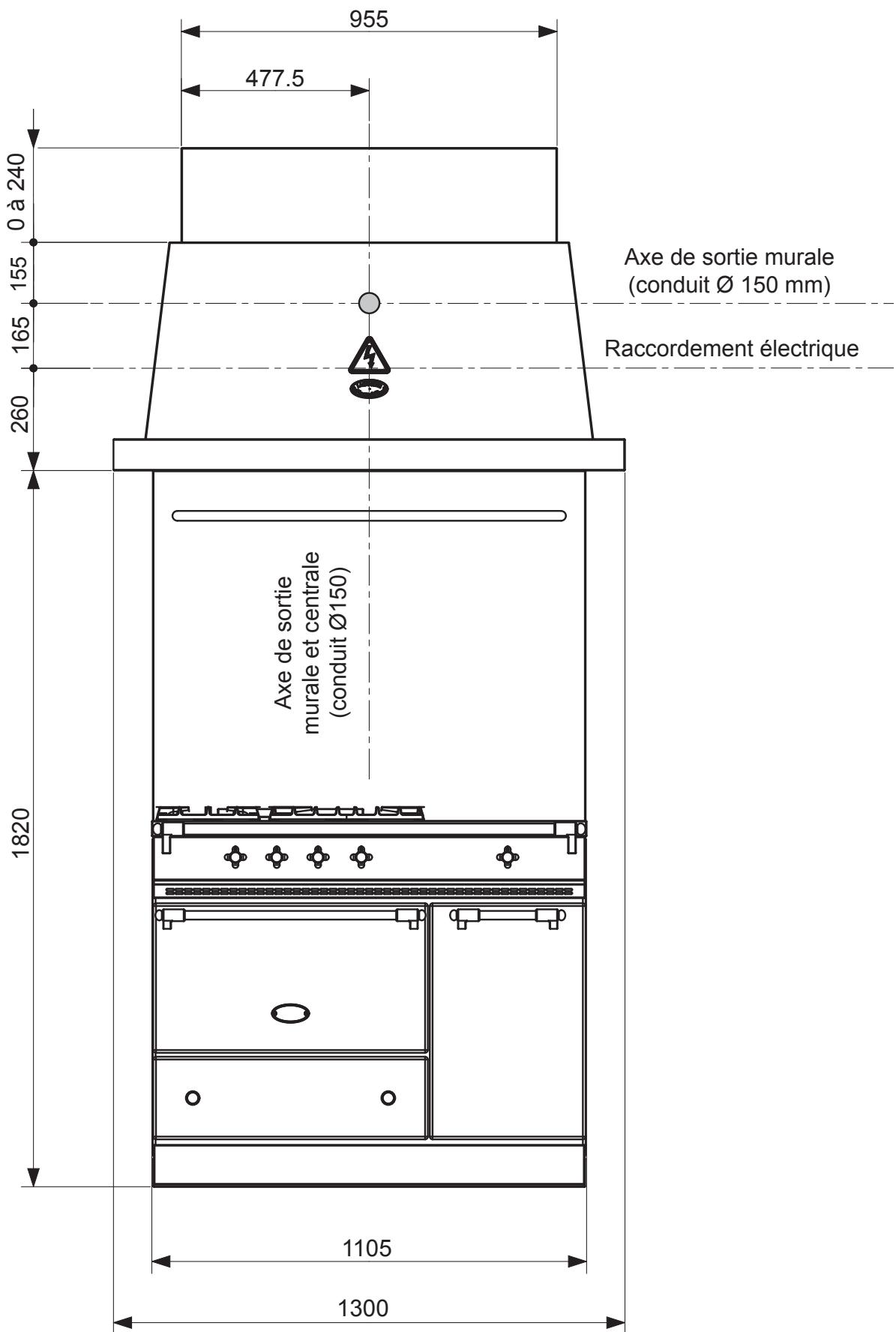

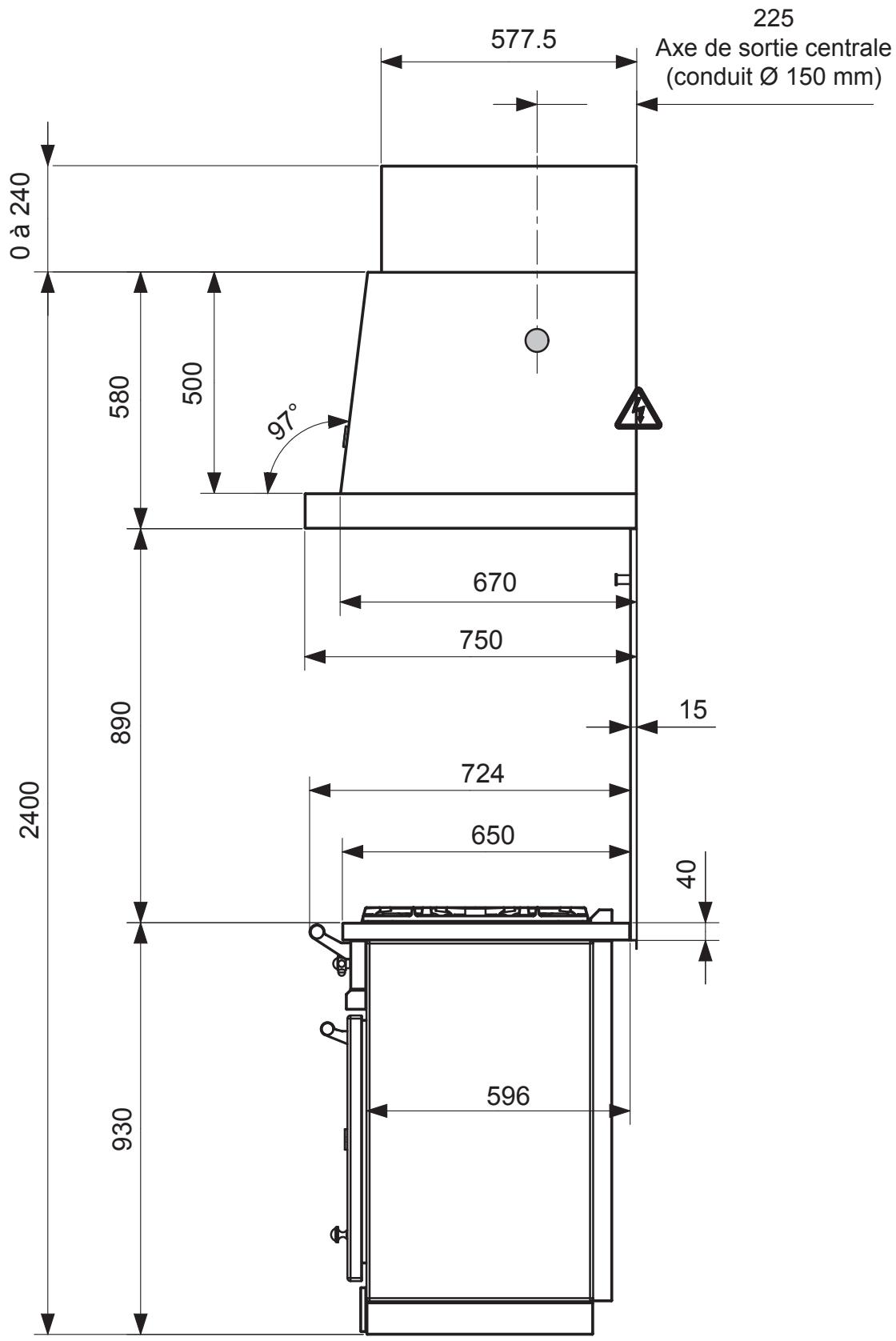

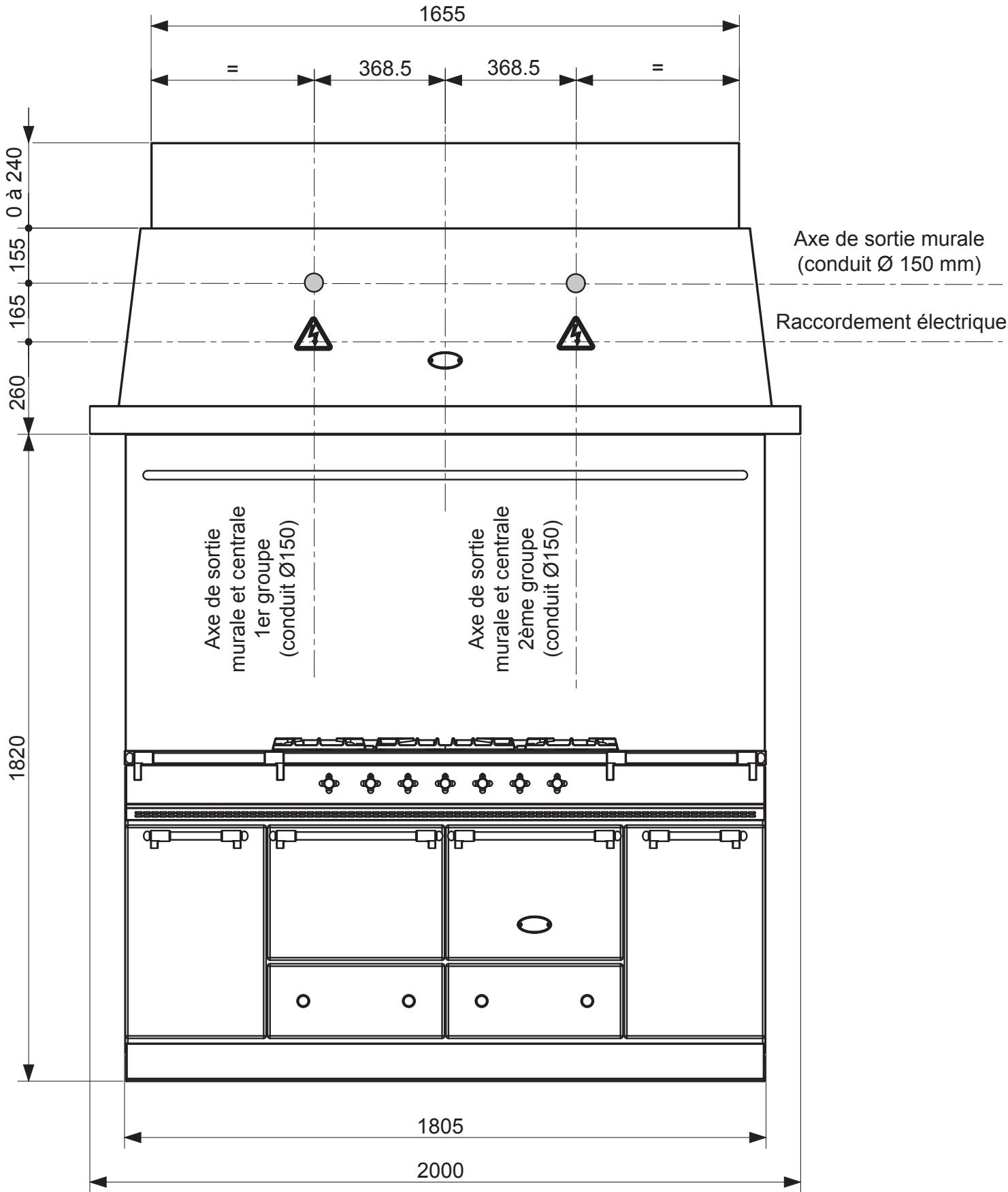

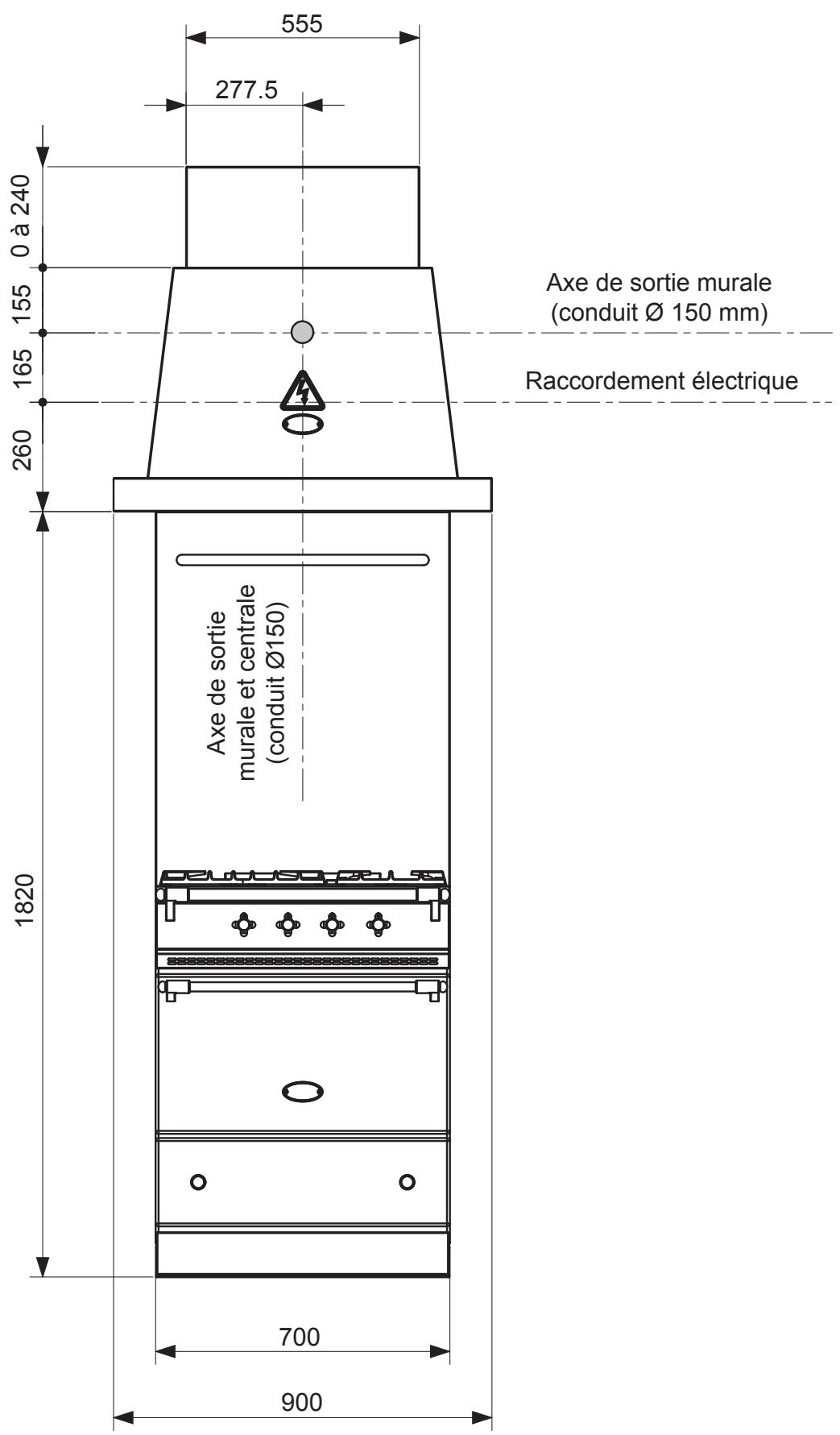

GÉNÉRALITÉS 4 FICHES TECHNIQUES, COTES ET DIMENSIONS 6 MANUEL D'INSTALLATION 29 IMPLANTATION 31 INSTALLATION 33 MISE EN PLACE DE LA HOTTE 37 MISE EN PLACE DU/DES GROUPES 41 MISE EN PLACE REHAUSSE HOTTE 43 MONTAGE DES CACHES POUTRES 45 MANUEL D'UTILISATION 47 UTILISATION 48 NETTOYAGE ET ENTRETIEN 49 NOTE RELATIVE À L'ÉLIMINATION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES 50

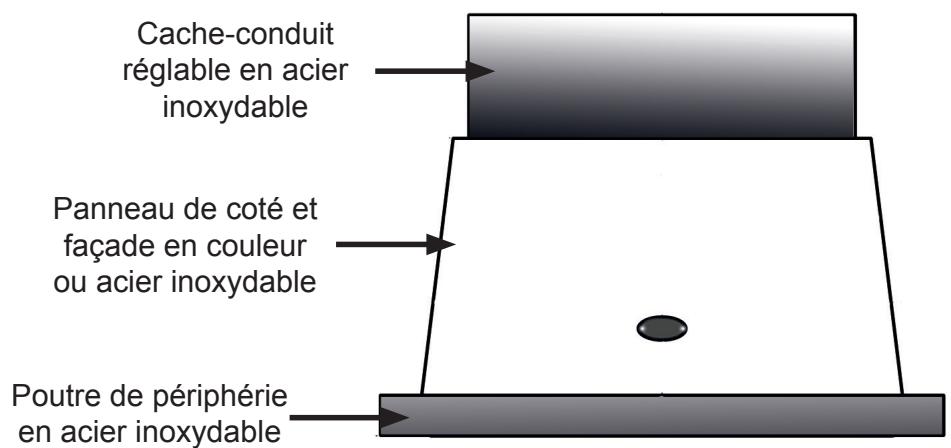

Présentation :

Les hottes Lacanche sont conçues pour s'harmoniser à l'esthétique des fournaux des lignes «Classic» et «Modern» et délivrer une performance optimale.

Conçues également pour le rejet à l'extérieur, au travers d'une gaine d'évacuation, des odeurs et des vapeurs de cuisson.

Elles peuvent être, en option, configurées pour une utilisation en mode recyclage.

Elles sont réalisées à partir d'un châssis métallique. Les panneaux extérieurs sont en tôle d'acier revêtus d'une peinture thermolaquée noire. En option, elles sont aussi proposées avec finition de couleur ou acier inoxydable.

Les poutres de périphérie, frontales et latérales, sont en acier inoxydable.

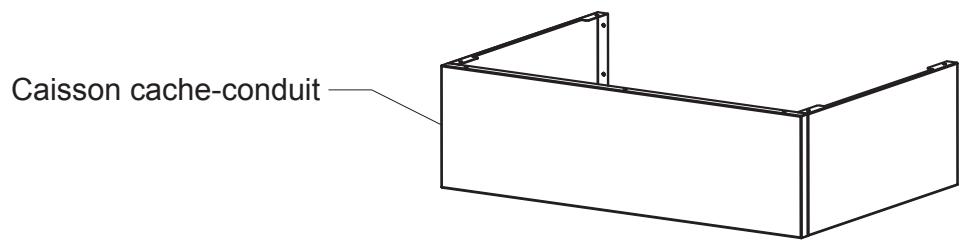

Le caisson cache-conduit, aussi réalisé en acier inoxydable, est réglable en hauteur (de 0 à 240 mm), et permet après installation une liaison homogène jusqu'au plafond.

En option, celui-ci peut aussi être réalisé sur mesure, pour obtenir une liaison hotte/plafond d'une hauteur supérieure à 240 mm.

A préciser parmi quatre dimensions disponibles (en mm : 250/500,500/750,750/1000).

Motorisation (NOVY uniquement) :

Equipées de blocs d'aspiration NOVY munis de moteurs disposant, dès la première vitesse, d'un rapport débit/pression élevé, les hottes Lacanche sont aussi très silencieuses grâce à leur amortisseur de bruit intégré.

Une ou deux solutions de motorisation sont proposées selon les modèles :

L1HM : hotte à aspiration directe – moteur intégré

Disponible pour les modèles avec une largeur de cape comprise entre 900 et 1200 mm, pouvant convenir aux fourneaux de 700 à 1100 mm.

Hotte équipée de filtre inox, capot finition inox, moteur intégré, commande électronique, éclairage halogène. Témoin de saturation du filtre à graisses et de la cassette à charbon actif.

L2HM-E : hotte à aspiration radiale – moteur intégré ou dissocié

Disponible pour les modèles avec une largeur de cape comprise entre 900 et 2400 mm, pouvant convenir aux fourneaux de 700 à 2200 mm.

Hotte, filtre inox, capot finition inox, éclairage LED régulable, moteur intégré dissociable, 3 vitesses et fonction "Power", télécommande.

Dans la configuration dissociée, le moteur s'installe facilement à distance à l'intérieur de l'habitation (combles, cellier, garage...) à l'aide d'un kit de raccordement (Réf. : LKRH) et de gaines souples à ressort.

Alimentation :

230 V.

Installation :

L'installation des hottes Lacanche est simplifiée grâce à une bonne accessibilité aux éléments techniques.

Il est nécessaire, avant l'installation, de s'assurer de la solidité de la paroi servant de support.

S'il est facile de percer dans les murs creux (plaques de plâtre, briques, hourdis, etc.), il est en revanche plus délicat d'y fixer les hottes d'aspiration. Pour que celles-ci soient fixées correctement, il convient de choisir un système de fixation adapté aux matériaux creux et de l'installer dans les règles.

Hottes

L'installation doit se faire selon les règles de l'art conformément aux instructions contenues dans cette notice et les règlements en vigueur dans le pays d'installation.

Ce manuel sera remis à l'utilisateur après installation.

Avertissements :

L'acquéreur s'engage à installer ou à faire installer son matériel conformément aux règles de l'art, réglementation et normes en vigueur.

Toute intervention ou dépannage sur un appareil doit être effectué par un intervenant qualifié.

Expédition-colisage :

Emballage bois, bloc turbine en emballage carton sur socle bois.

Déballer, vérifier le bon état de l'appareil. En cas d'a varies, signifier les réserves sur le bordereau de livraison, les confirmer, au plus tard sous 48 heures, par lettre recommandée avec accusé de réception auprès du transporteur.

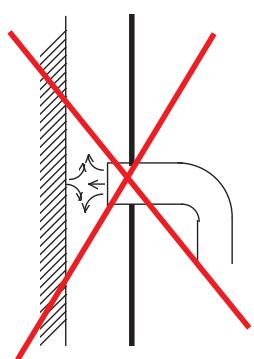

• Vérifier la hauteur disponible sous plafond.

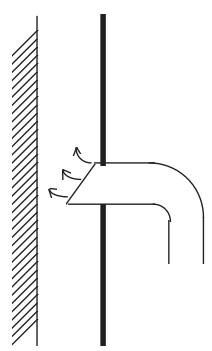

• Dans le cas d'un groupe intégral et d'une évacuation murale, le coude sera obligatoirement au-dessus de la hotte.
• Le raccordement sur une VMC ou un conduit en service n'est pas admis.
• La gaine d'évacuation sera la plus courte et la plus directe possible.
• Par sa puissance, un groupe en service peut mettre le local en dépression et la baisse de rendement peut atteindre 50%. Il est indispensable d'assurer le renouvellement de l'air.
• Pour une évacuation murale, prévoir un clapet de façade adapté.

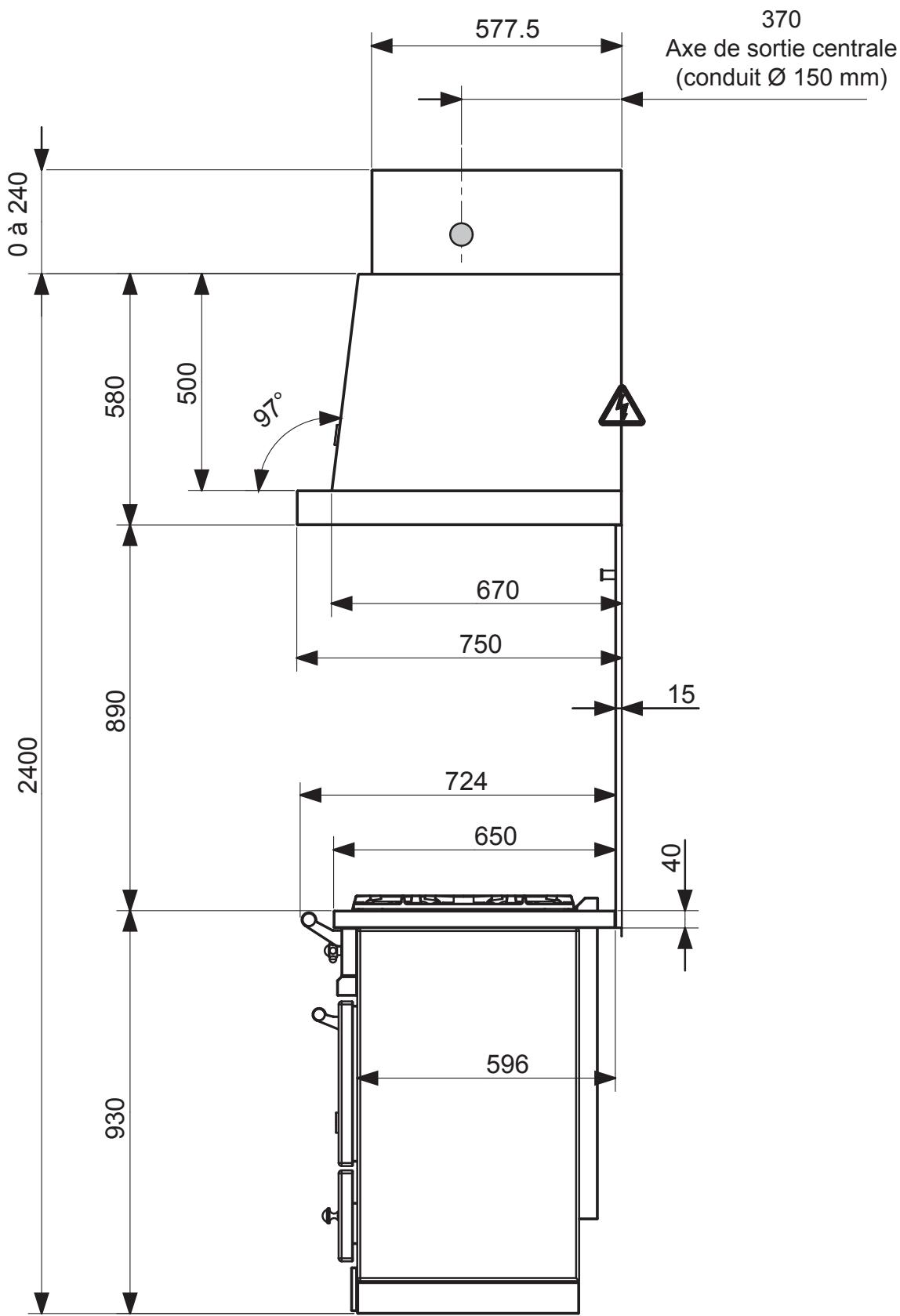

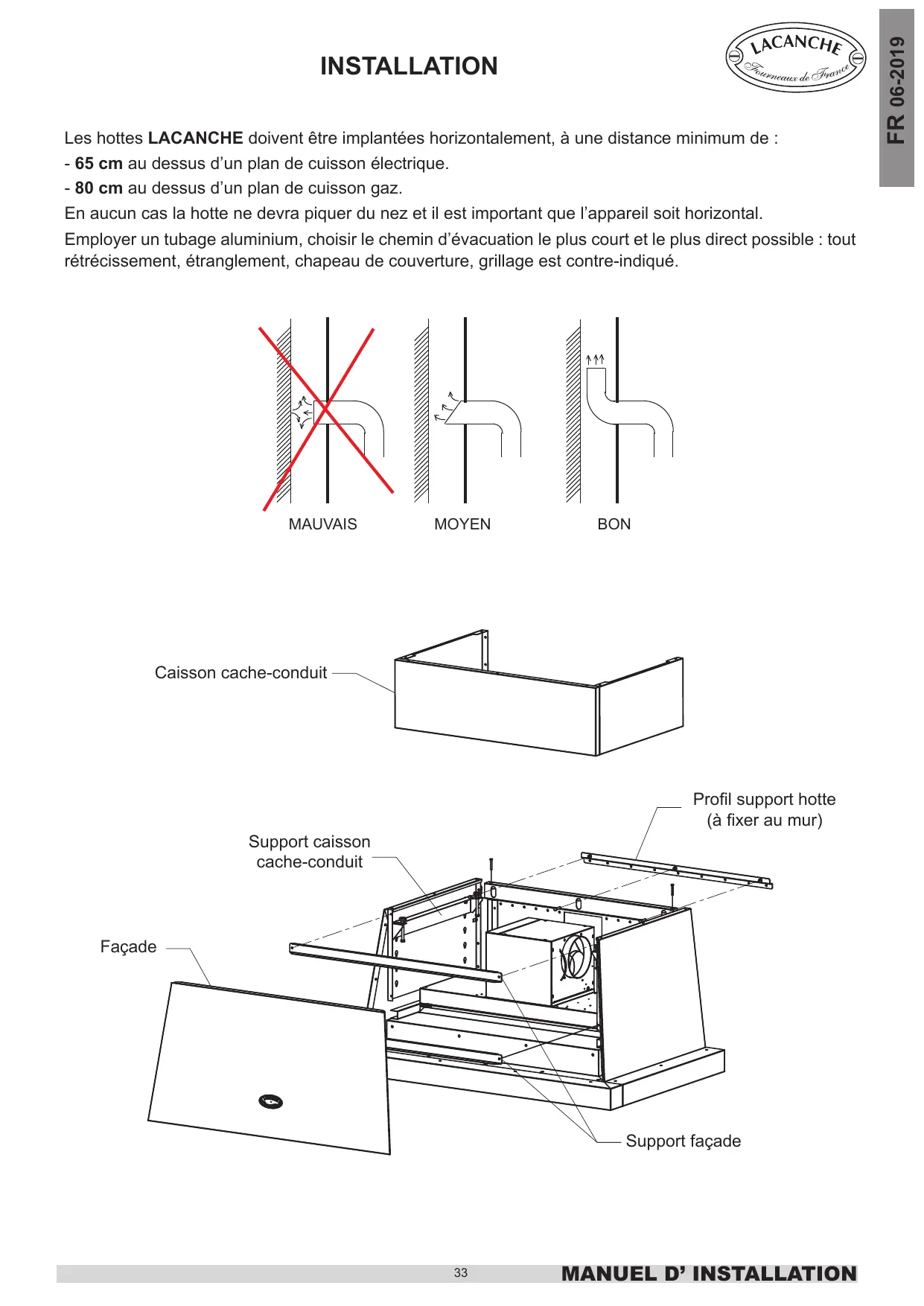

Les hottes LACANCHE doivent être implantées horizontalement, à une distance minimum de :

• 65 cm au-dessus d'un plan de cuisson électrique.
• 80 cm au-dessus d'un plan de cuisson gaz.

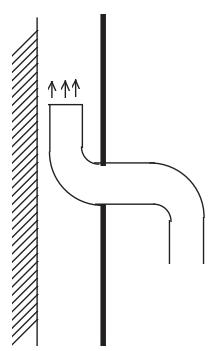

Employer un tubage aluminium, désirez le chemin d'évacuation le plus court et le plus direct possible : tout rétrécissement, étranglement, chapeau de couverture, grillage est contre-indiqué.

MAUVAIS

MOYEN

BON

Préparation de la hotte :

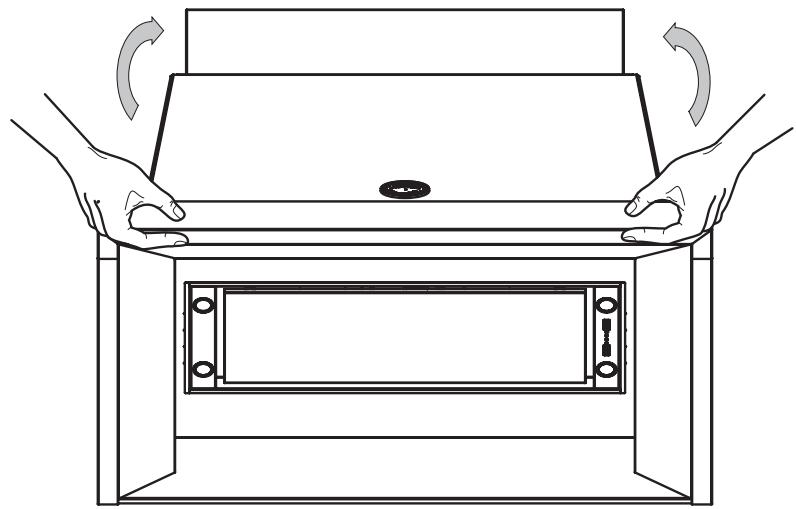

1 - Retourner la hotte / figure ①

(1)

2 - Dévisser les vis de maintien de la façade avant de la hotte

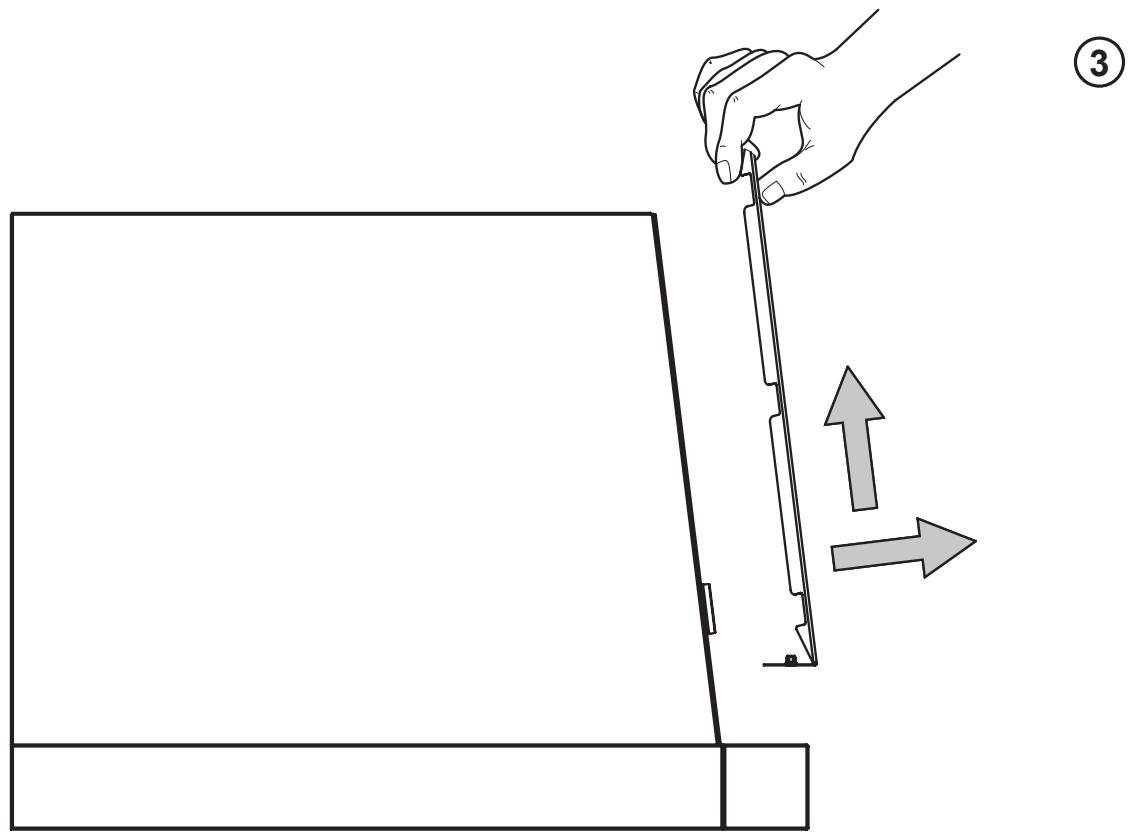

4 - Retirer la façade avant en la boulevant légèrement et en la tirant vers soi / figure ③.

Montage de la hotte :

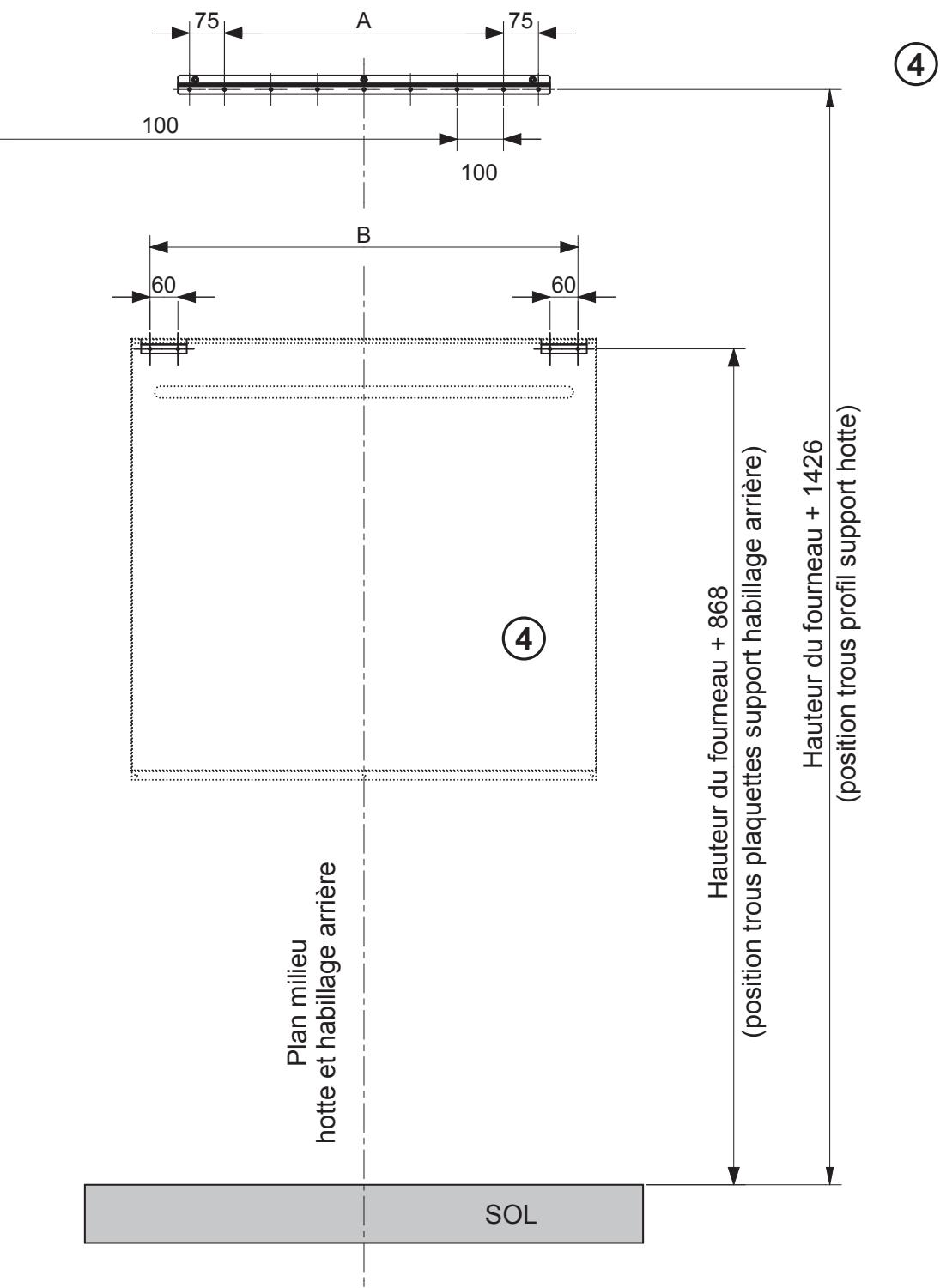

1 - Tracer et percer les trous de fixation. figure 4. 2 - Positionner et fixer les 2 pattes de fixation de la hotte (vis type M5).

Attention dans le cas d'habillage arrêté : Monter l'habillage arrêté avant la pose de la hotte.

	L1HM-L2HM 900	L1HM-L2HM 1100	L1HM-L2HM 1200	L2HM 1300	L2HM 1600	L2HM 1700	L2HM 2000	L2HM 2400
A	300	500	600	700	1000	1100	1400	1800
B	620	820	920	1020	1320	1420	1720	2120

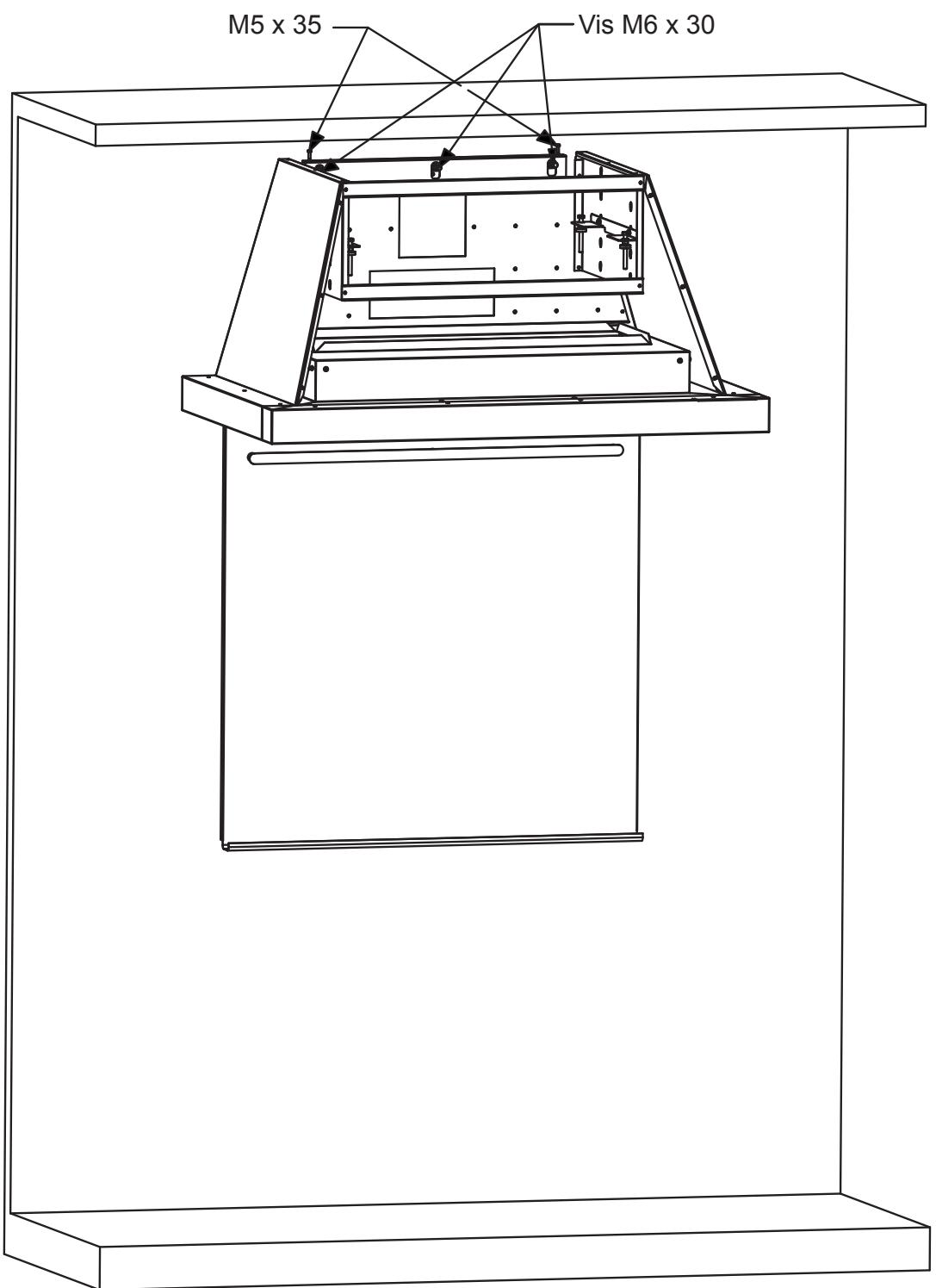

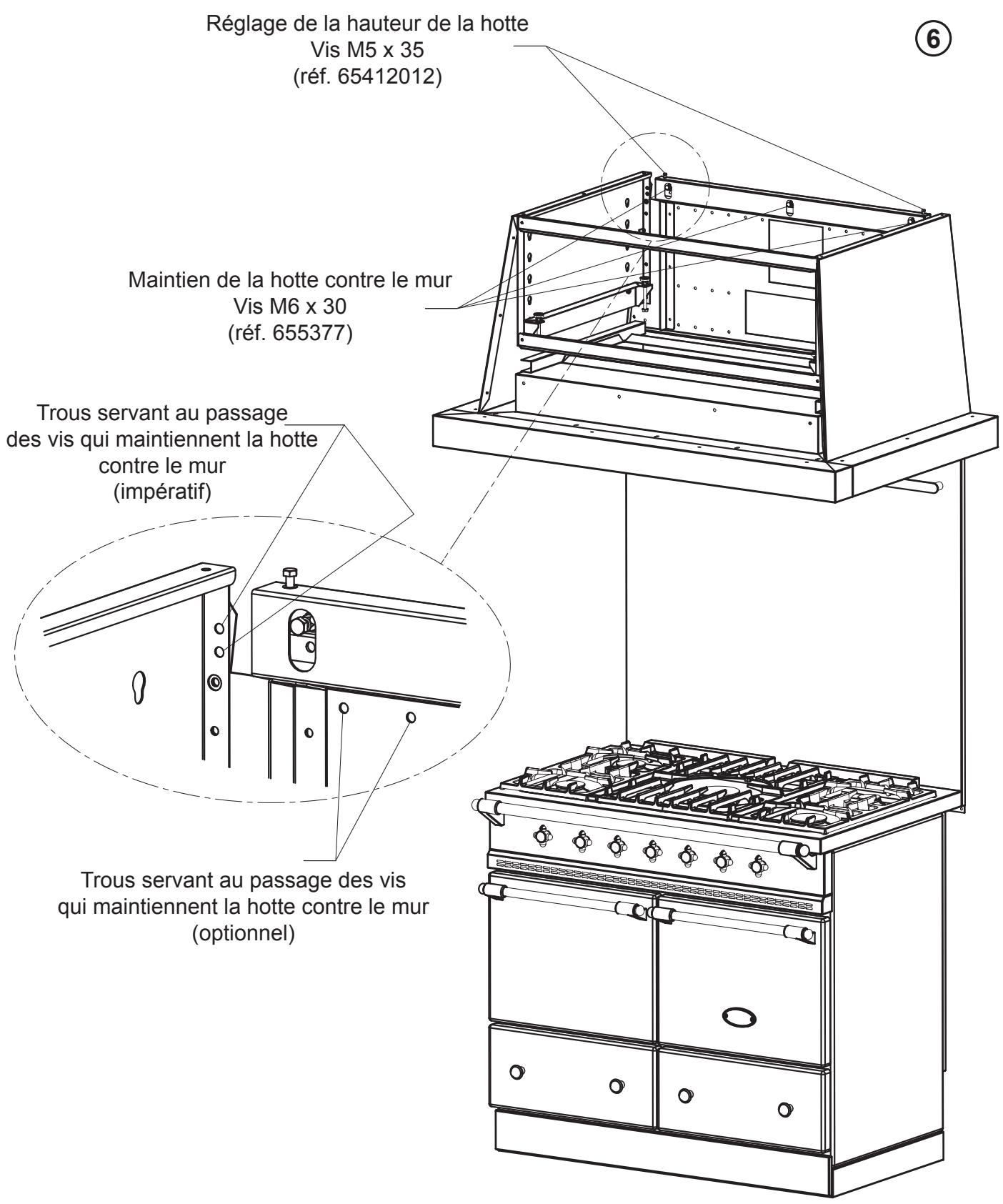

Mise en PLACE de la HOTTE

3 - Accrocher la hotte au profil support de hotte. 4 - Insérer les vis M5 x 35 et HM6 x 30/ figure (5) et (6). 5 - Resserrer légèrement les vis HM6 x 30 afin de plaquer la hotte au mur. 6 - Mettre de niveau en serrant ou desserrant les 2 vis M5 x 35. 7 - Finir de plaquer la hotte au mur en serrant les vis HM6 x 30.

(5)

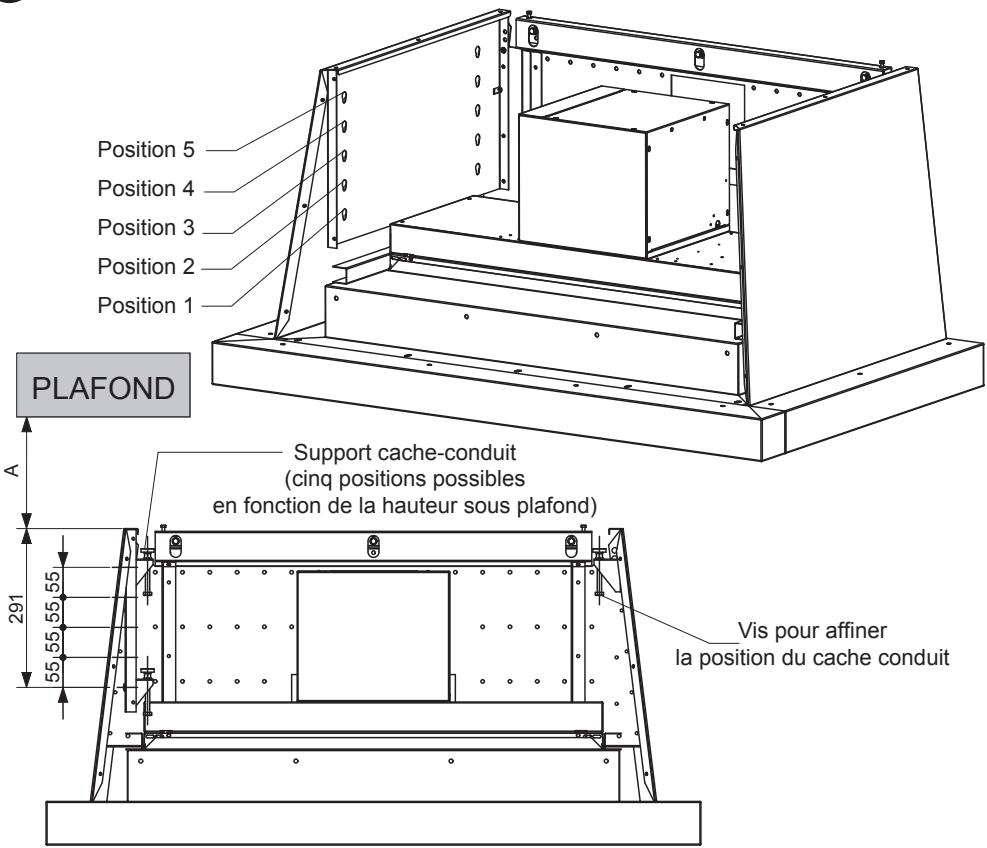

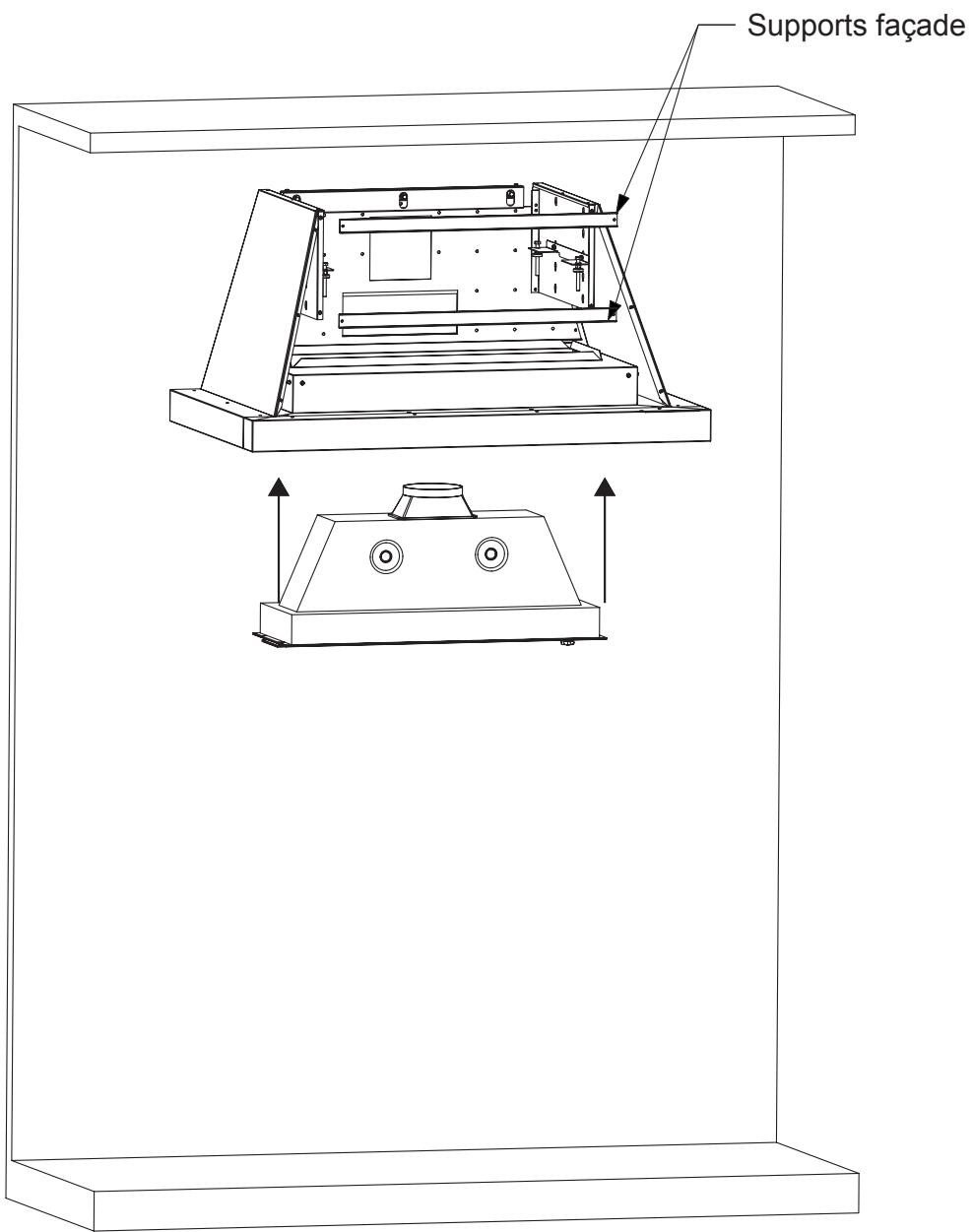

Mise en place dans la hotte / figure 7

1 - Enlever les 4 vis de fixation des supports façades et déposer les supports façade. 2 - Préparer et mettre en place le groupe d'aspiration à l'aide de la notice du groupe à incorporer.

Vérifier la hauteur du plafond et ajuster les supports cache conduit dans les boutonniers reçues à cet effet / figure 8.

A	0 à 50	50 à 105	105 à 160	160 à 215	215 à 240
N° position	1	2	3	4	5

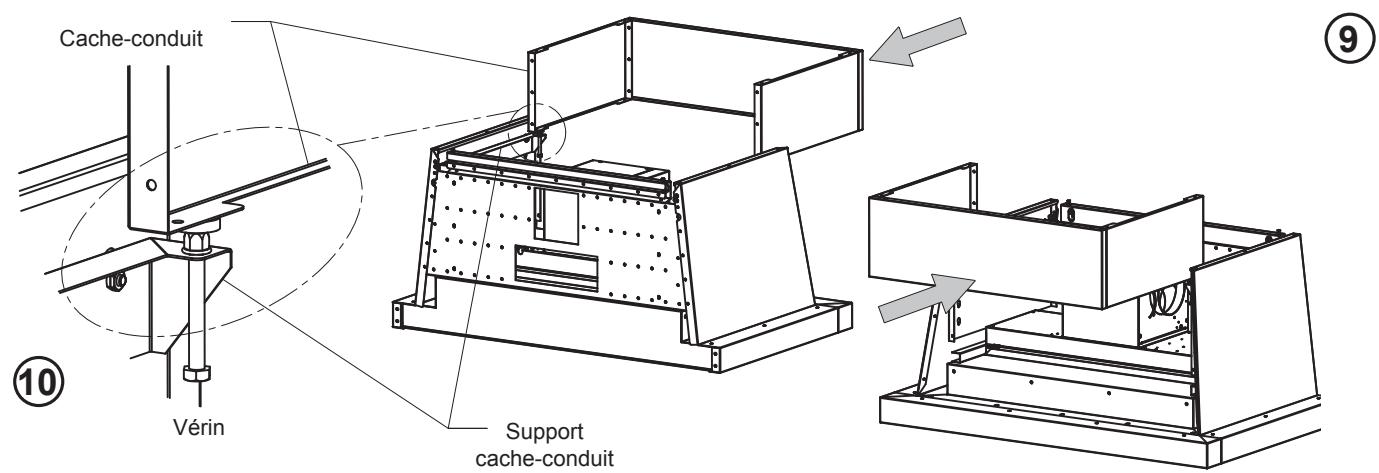

Insérer la réhausse de hotte entre le plafond et les supports cache conduit (fig. 9).

Ajuster ensuite les vérins jusqu'au placage de la réhausse de hotte au plafond, figure 10.

Attention: Ne pas forcer lors du serrage des vérins.

Remettre en place les supports façade et les fixer.

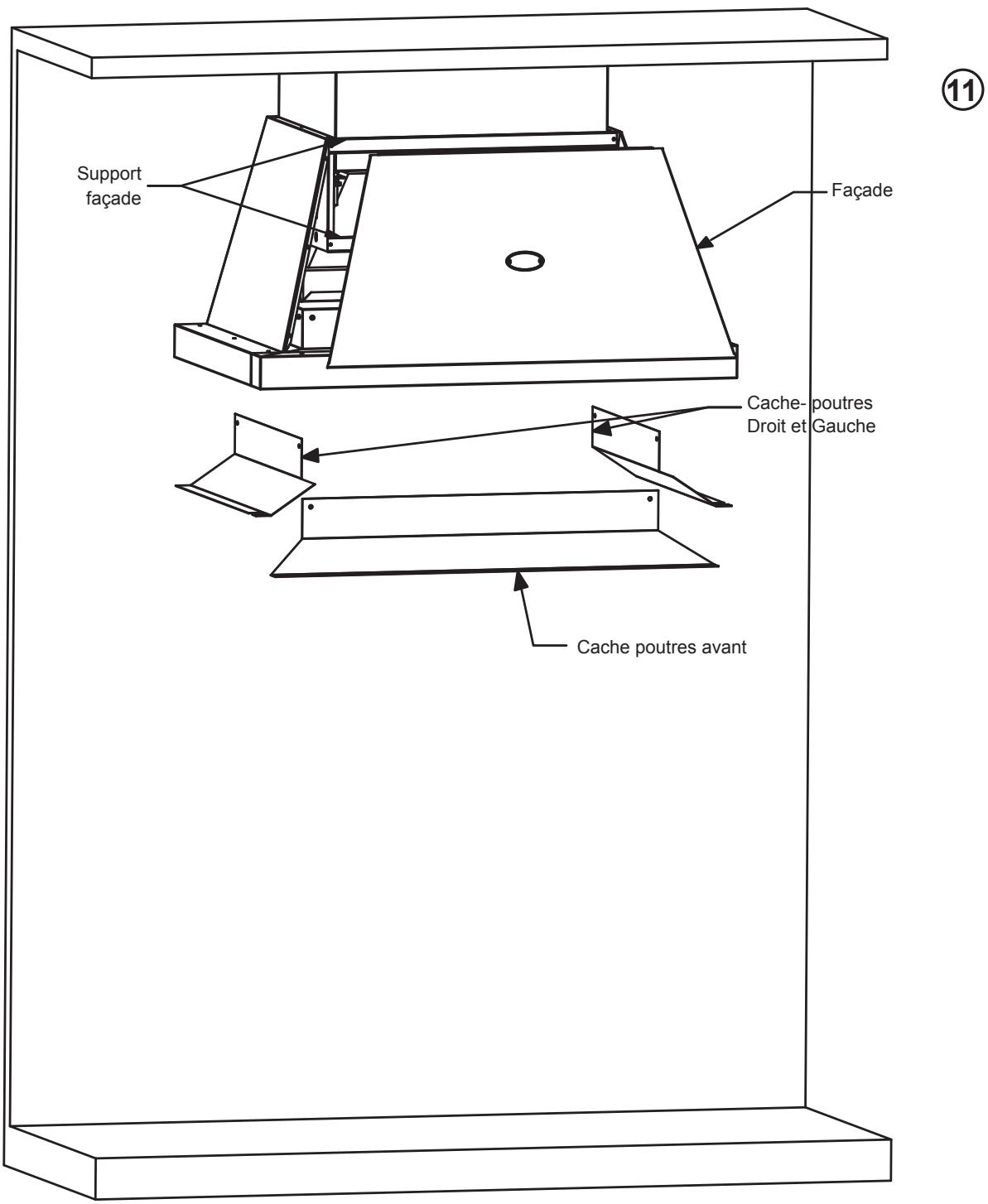

Remonter la façade de la hotte dans le sens inverse des opérations / Figure ①1

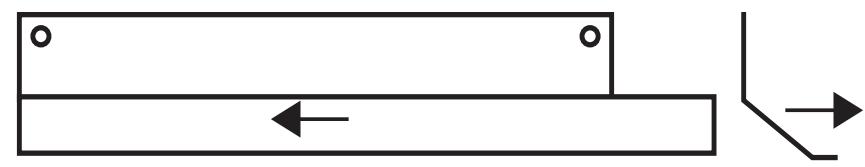

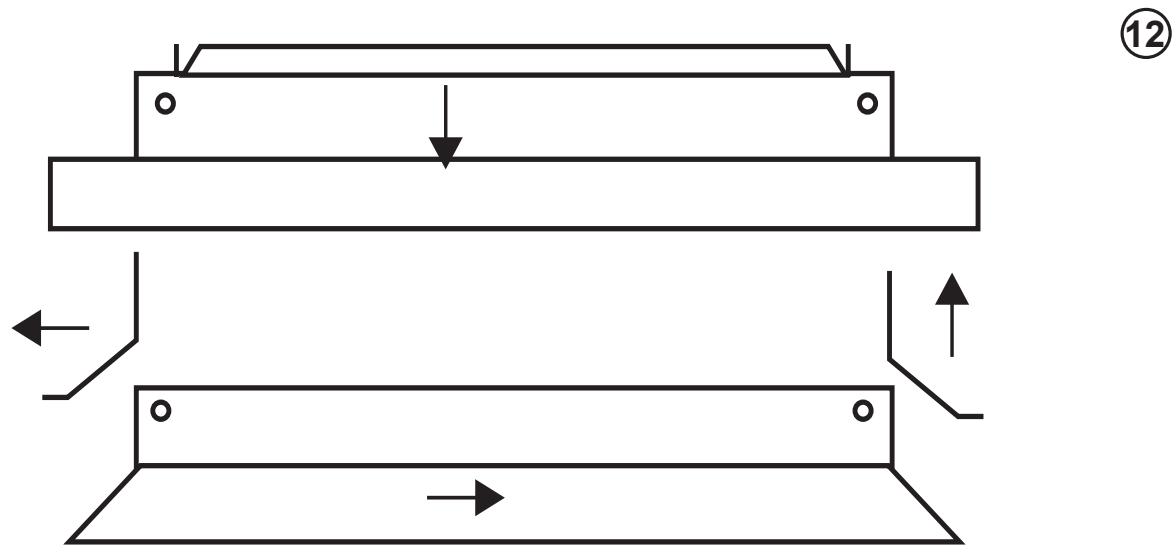

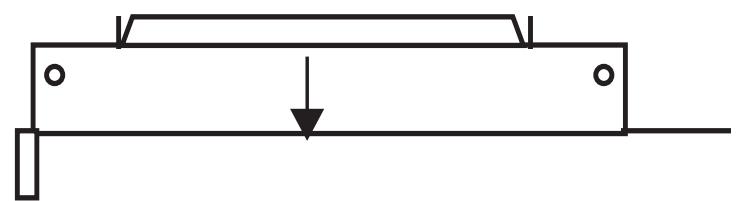

Monter les cache-potères (voir figure 12 page suivante)

1. Positionner le cache, le fixer à l'arrière à l'aide d'une vis inox M5.
2. Positionner le cache ↑, le fixer à l'arrière à l'aide d'une vis inox M5.
3. Positionner le cache →, le visser sur le support groupe ↓ à l'aide de 2 vis inox M5. Ajouter la vis manquante sur les caches ← et ↑.

MANUEL d'utilisation

L'installation doit se faire selon les règles de l'art conformément aux instructions contenues dans cette notice et les règlements en vigueur dans le pays d'installation.

Ce manuel sera remis à l'utilisateur après installation.

Fonctionnement (dans le cas d'une motorisation NOVY)

Les hottes LACANCHE sont dotées soit d'une turbine ou de 2 turbines de type 600m3/h qui absorbent les vapeurs au travers de filtres à graisse.

Pour un fonctionnement normal, il est conseillé de prendre en considération les notions suivantes :

• placez les casseroles de façon à ce que les butées ne sortent pas du plan inférieur de votre hotte.
• Évitez les courants d'air au-dessus du plan de cuisson.
• Prévoyez une entrée d'air équivalente au début de votre hotte. Si cette condition n'est pas satisfaite, celle-ci n'aura pas le rendement attendu.

Mise en service :

Le bandeau de commande de chaque groupe d'aspiration est déterminé par le modèle installé.

Se référer au manuel d'utilisation du fabricant pour les fonctions d'utilisation;

Attention

Il est formellement déconseillé de nettoyer cet appareil à l'aide de produits chlorés.

Lisez attentivement les précautions et recommandations d'utilisation des produits que vous employez pour le nettoyage et l'entretien de l'appareil. Conformez-vous à leurs prescriptions d'utilisation.

Groupe moteur:

Se référer à la notice du fabricant du groupe pour les conseils d'entretien.

Le dégraissage périodique des filtres devra être effectué au moins une fois par mois, plus souvent en cas d'utilisation intensive.

Ne pas utiliser de générateur vapeur pour le nettoyage du groupe moteur !

Façades émaillées :

Utilisez une éponge imbibée d'eau savonneuse, ou de produit vitre mais jamais de poudre récurante.

Vous pouvez aussi utiliser de l'alcool à brûler uniquement lorsque l'appareil est froid.

Parure acier inoxydable :

La parure inox se nettoie avec des produits aérosols vendus en grandes surfaces. Néanmoins, désignez un produit contenant peu de silicone afin d'éviter des traces blanches survenant après le séchage du produit.

Vous pouvez utiliser des produits spécifiques à acier inoxydable (par exemple ZIP INOXYDABLE®, JOHNSON INOXYDABLE®, PPZ INOXYDABLE®), jamais de produits abrasifs.

Logo laiton :

Nettoyer à l'aide d'un chiffon doux imbibé d'un produit spécial laiton (ex : MIROR®). ATTENTION si le produit venait à couler sur l'émail, ne frottez surtout pas (ces produits contiennent des abrasifs) mais rincez à l'eau claire sans froter.

Une autre solution consiste à utiliser un savon solide (Pierre d'argent, Pierre d'argile) que l'on peut appliquer à l'aide d'une éponge mouillée sur les zones à nettoyer.

Cette solution est aussi très efficace pour nettoyer et redonner le brillant aux surfaces en laiton ou chromées.

Note relative à l'élimination des déchets électriques et électroniques

Décret n° 2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements transposant les directives européennes 2002/95/CE et 2002/96/CE.

Les équipements électriques et électroniques (EEE) et les déchets d’équipements électriques et électroniques (DEEE) sont réglementés sur le plan européen par deux directives dont l’objet est d’une part, de limiter l’utilisation de substances dangereuses dans les EEE et, d’autre part, de favoriser la réutilisation, le recyclage et les autres formes de valorisation des DEEE afin de réduire la quantité de déchets à éliminer.

Chaque équipement électrique et électronique mis sur le marché après le 13 août 2005 doit être revêtu de ce marquage.

Le pictogramme signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage.

Les utilisateurs d’équipements électriques et électroniques ont l’obligation de ne pas se débarrasser des DEEE avec les déchets municipaux non triés. - Des systèmes de collectes appropriés sont mis à disposition des utilisateurs. Pour être en conformité avec le régime mentionné, la Société Industrielle de Lacanche en tant que producteur d’équipements électriques est adhérente à l’éco-organisme ECO-SYSTEME - FRANCE.

C'est en respectant ces décrets que les utilisateurs d'équipements électriques et électroniques évitent des effets potentiellément néfastes sur l'environnement et la santé humaine. Ils contribuent également à la préparation des ressources naturelles.
