OVERLOCK PROFESSIONAL 5 - Machine à coudre overlock SINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre overlock
Marque	Singer
Modèle	OVERLOCK PROFESSIONAL 5 (14T967DC)
Vitesse de couture maximale	1300 points par minute
Longueur de point	1 à 4 mm (ourlet roulotté : 1-2 mm)
Largeur de surjet	3 à 9,8 mm (standard 4 mm)
Rapport d'entraînement différentiel	1:0,6 à 1:2,0
Nombre de fils utilisables	2 à 5 fils
Types de points	Surjet 2/3/4/5 fils, point de chaînette, point de recouvrement (2 ou 3 aiguilles), ourlet roulotté, point safety
Aiguilles compatibles	Singer type 2022, tailles 14/90 et 11/80
Position des aiguilles	5 positions dans le porte-aiguilles (utilisation max 3 aiguilles simultanément)
Dimensions (L x P x H)	360 x 290 x 300 mm
Poids	8,7 kg
Alimentation électrique	220-240 V, 50/60 Hz, avec rhéostat
Éclairage	Ampoule à vis 15W (culot E14, T-22, 220-240V)
Double isolation	Oui (sans liaison terre)
Sécurité	Cache-boucleur avec verrouillage de fonctionnement, interrupteur M/A, débranchement électrique avant entretien
Entretien	Nettoyage régulier de la bourre, lubrification avec huile pour machine à coudre
Accessoires fournis	Tournevis, couteau mobile de rechange, 5 étriers de bobine, 5 filets anti-chute, huile, clé, pince, aiguilles, brosse, 5 adaptateurs de cône, bac récupérateur de déchets, housse
Pièces détachées et réparabilité	Utilisation de pièces d'origine Singer ; réparations par service après-vente agréé pour les appareils à double isolation
Usage	Domestique

FOIRE AUX QUESTIONS - OVERLOCK PROFESSIONAL 5 SINGER

Comment enfiler la machine pour un surjet 3 fils standard ?

Suivez le code couleur : boucleur supérieur (vert), boucleur inférieur (rouge), aiguille (bleu ou orange). Référez-vous au schéma d'enfilage à l'intérieur du cache-boucleur. Pour le surjet 3 fils, sélectionnez la tension automatique A (aiguille droite) ou B (aiguille gauche) selon la largeur souhaitée.

Comment régler la tension des fils si le point est irrégulier ?

Utilisez le bouton de sélection de tension automatique (STA) pour le type de point choisi. Pour un réglage fin, tournez les molettes de tension individuelles (orange, bleu, vert, rouge, marron) progressivement (1/4 de tour). L'équilibre idéal est obtenu lorsque les fils s'entrelacent au bord du tissu sans former de boucles.

Que faire si l'aiguille se casse ?

Vérifiez que l'aiguille est bien insérée avec le talon plat vers l'arrière et la vis serrée. Utilisez une aiguille Singer 2022 adaptée au tissu (11/80 pour tissus fins, 14/90 pour moyens/lourds). Ne tirez pas le tissu pendant la couture. Assurez-vous que le pied presseur est bien fixé.

Comment réaliser un ourlet roulotté ?

Utilisez uniquement l'aiguille droite. Placez le sélecteur de largeur sur R, le doigt mailleur sur R, et la longueur de point entre 1 et 2. Sélectionnez la tension automatique A (3 fils standard) ou C (3 fils bordé). Enfilez le boucleur supérieur avec du fil mousse pour un meilleur résultat.

Comment changer la couleur des fils en cours de travail ?

Utilisez la méthode des nœuds : coupez le fil près du cône, nouez le nouveau fil à l'ancien (nœud de 2-3 cm), puis tirez doucement à travers la machine jusqu'à ce que le nœud dépasse le pied presseur. Coupez ensuite les fils et enfilez les aiguilles si nécessaire.

Pourquoi le tissu n'avance-t-il pas ?

Vérifiez que le cache-boucleur est bien fermé : la machine ne fonctionne pas s'il est ouvert. Assurez-vous que les fils ne sont pas emmêlés et que la pression du pied est adaptée (pour tissus épais, augmentez la pression ; pour fins, diminuez-la). Le réglage N du différentiel convient à la plupart des tissus.

Comment nettoyer et huiler la machine ?

Débranchez toujours la machine avant l'entretien. Retirez la bourre autour des boucleurs et des couteaux avec la brosse fournie. Appliquez une goutte d'huile pour machine à coudre aux points de lubrification indiqués dans la notice (généralement sur les boucleurs et les barres). Effectuez cette opération régulièrement pour assurer la longévité.

Puis-je utiliser des aiguilles standard de machine à coudre familiale ?

Non, cette surjeteuse nécessite des aiguilles industrielles à talon plat de type Singer 2022. Les aiguilles standard de machine familiale ne s'adaptent pas et peuvent endommager le porte-aiguille.

Comment neutraliser le couteau pour certains points ?

Ouvrez le cache-boucleur, tirez le bouton du couteau mobile vers la droite, puis tournez-le dans le sens inverse des aiguilles d'une montre jusqu'en butée. Pour le remettre en service, tournez dans le sens horaire. Assurez-vous que la machine est hors tension pendant cette opération.

Que faire si la machine ne démarre pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur M/A est sur « 1 ». Si la machine reste muette, le rhéostat ou le câble peuvent être endommagés ; contactez le service après-vente Singer.

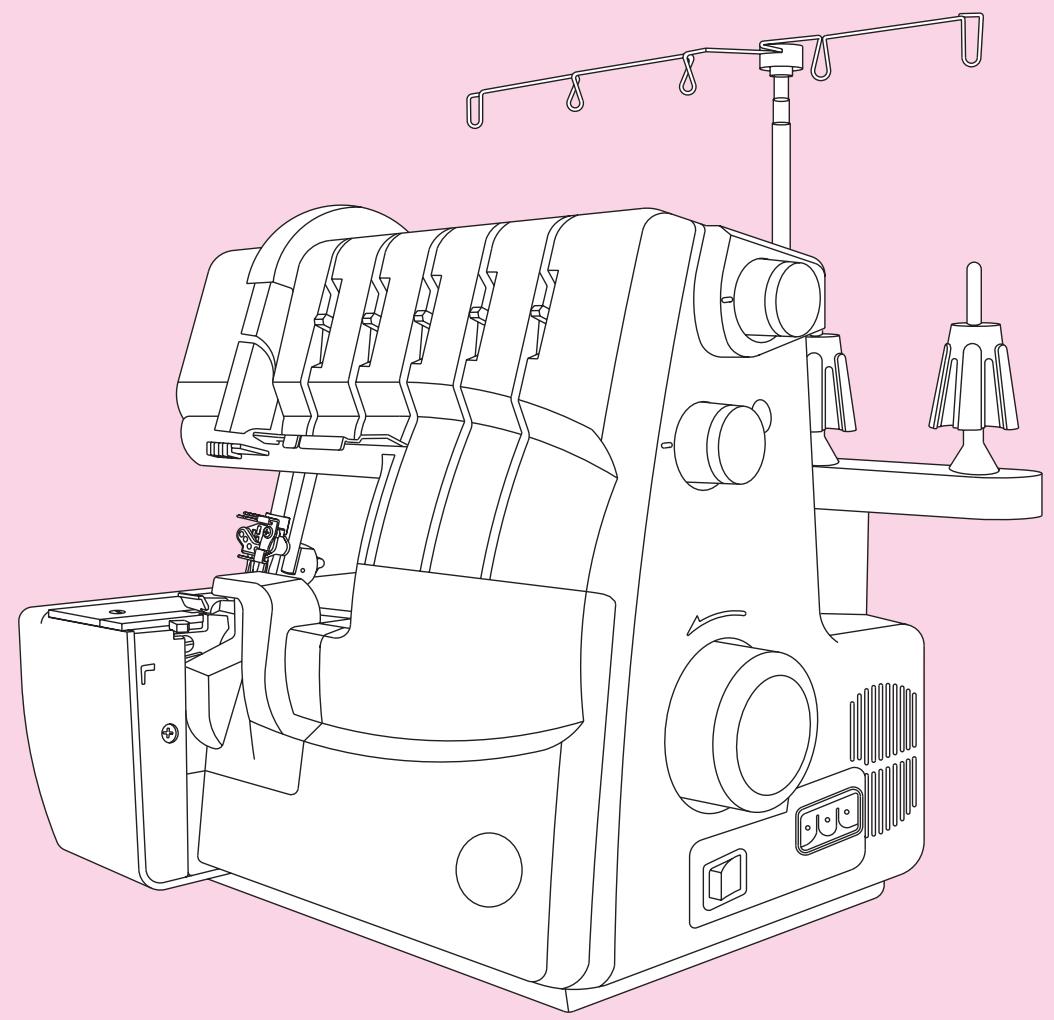

MODE D'EMPLOI OVERLOCK PROFESSIONAL 5 SINGER

Livret d'instructions

PREFACE

Merci d'avoir acheté cette machine avec surjets, point de chaînette et point de recouvrement.

Cette machine à coudre est à usage domestique uniquement. Elle vous offrira d'excellents résultats sur les tissus, des plus légers (batiste) aux plus lourds (jean).

Veuillez vous reférer à la notice d'utilisation pour obtenir entière satisfaction de votre machine à coudre et pour assurer sa longévité. Familiarisez - vous avec la machine en suivant le mode d'emploi page par page.

Afin de vous faire bénéficier des avances technologiques en matière de couture, le fabricant se réserves le droit de modifier l'aspect, la conception ou les accessoires de cette machine lorsqu'il le juge utile, sans aucun autre préavis.

Cette machine à coudre SINGER modele 14T967DC a été testée par GS (certification de matériel électrotechnique ) Selon les normes européennes et correspond aux specifications pour la sécurité électrique, l'antiparasitage radio et La protection contre les surcharges électriques. La conformité est certifiée par le symbole GS et l'identification CE.

Singer® est une marque déposée par KSIN Luxembourg III S.A.R.L.

Copyright © 2005 Tous droits réservés dans le monde entier

CONSIGNES DE SECURITE

Lors de l'utilisation de cette machine, les précautions élémentaires de sécurité doivent être pris es.

Lisez attentivement toutes les consignes de sécurité suivantes avant de l'utiliser :

DANGER -Pour.Reduire le risque de décharges électriques :

• Ne laissez pas la machine sans surveillance lorsqu'elle est sous tension. Débranche la immédiatement après l'utilisation et avant le nettoyage.
• Débranche la machine avant de changer l'ampoule. Remplacer l'ampoule par une autre de 15 Watts et du même type. Assurez vous d'avoir remis le cache après avoir changé l'ampoule.

AVERTISSEMENT -Pour réduire le risque de brûlures, de feu, de décharges électriques ou de blessures Aux personnes :

• Assurez vous que le voltage du moteur corresponde à celui de l'installation électrique.
• Cette machine est donc pour un usage familial tel que décrit dans cette notice d'utilisation. Utilisez uniquement les accessoires conseillés dans cette notice.
• Pour débrancher la machine positionné l'interrupteur sur « O » lorsque vous effectuez des opérations telles que changement d'iguilles, enfilage des aiguilles ou des boucleurs, changement de plaque à aiguille ou de pied presseur etc....
• Débranche la machine lorsque vous retirez les carters, lubrifiez le mecanisme ou lors de toute opération d'entretien décrite dans cette brochure.
• N'essayez pas de régler vous-même la courroie du moteur. Si un réglage s'avère nécessaire, contactez cette Service Àpres Vente SINGER.
• Manipulez le rhéostat avec précaution et évitez de le faire tomber. Assurez-vous que rien n'est posé dessus.
• Utilisez la plaque à aiguille ajusté. Une plaque non conforme pe ut casser l'aiguille.
• N'utilisez pas d'aiguille tordue.
• Lors de la couture, éloignez vos doigs de toute piece en mouvement et particulièrement de l'aiguille.
• Ne tirez et ne poussez pas le tissu lors de la couture, cela pourrait casser l'aiguille.
• Pour l'entretien des machines à double isolation, n'utilise que des pieces de rechange identique. Voir les instructions pour le service après-vente des appareils à double - isolation.
• Ne jamais utiliser la machine si le cordon ou la prise électrique sont endommagés, si elle est tombée ou abimée, si elle a été exposée à l'eau. Contactez votre Service Àpre S vente pour tout examen , réglage ou réparation.
• N'utilisez pas la machine si les aérations ou le rhéostat sont obstrués par la poussière, la bourre de fil ou de tissu.

• N'insérez ou ne faîtes pas tomber d'objets dans les ouvertures de la machine.

• N'utilisez pas la machine à l'estérieur.

• Ne pas l'utiliser dans une piece où on administré de l'oxygène ou on utilise un aérosol.
• Cette machine n'est pas un jouet. Une attention particulière est nécessaire si la machine est utilisée par des enfants ou en leurs prevalences.
• Ne pas exposer la machine au soleil. Ne l'entreposez pas dans un endroit très chaud ou humide.
• Ne touchez pas la machine, le rhéostat ou le cordon électrique avec des mains, des vêtements ou des linges mouillés.
• Ne connectez pas le cordon d'alimentation sur une rallonge avec d'autres apparèils branchés sur la même prise électrique.
• Utilisez la machine sur une table plate et stable.
• Assurez-vous que les carters soient fermés avant d'utiliser la machine.
• Gardez les pieds presseurs et les aiguilles hors de portée des enfants.
• Assurez-vous que l'ampoule soit froide avant de la changer.
• Ne démontez pas ou ne modifiez pas la machine vous-même.
• Assurez-vous que la machine soit hors tension avant d'entreprenevre les opérations d'entretien décrites dans cette notice.
• ENTRETIEN DES PRODUITS A DOUBLE ISOLATION

Cet apparéil ayant un double isolement n'a pas de liaison terre. Il ne faut pas en ajouter. L'entretien d'un apparéil à double isolement demande un soin particulier et Une connaissance du système, il doit être fait par une personne qualifiée. Les pieces de rechange d'un apparéil à double-isolement doivent être identiques aux originales. Un apparéil à double-isolement est identifié « DOUBLE -ISOLEMENT »

TABLE DES MATIERES

1. Sélection des points et de la tension automatique 5
   2.Tableau de réglage des points 8

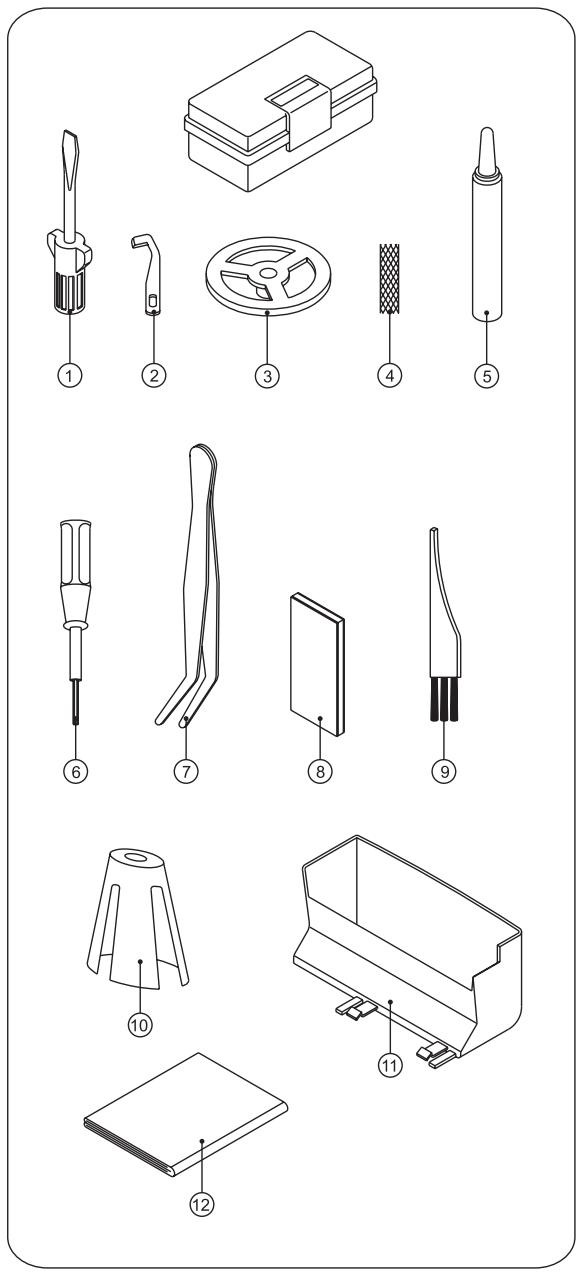

2. Accessoires 9
3. Informations sur les aiguilles 9

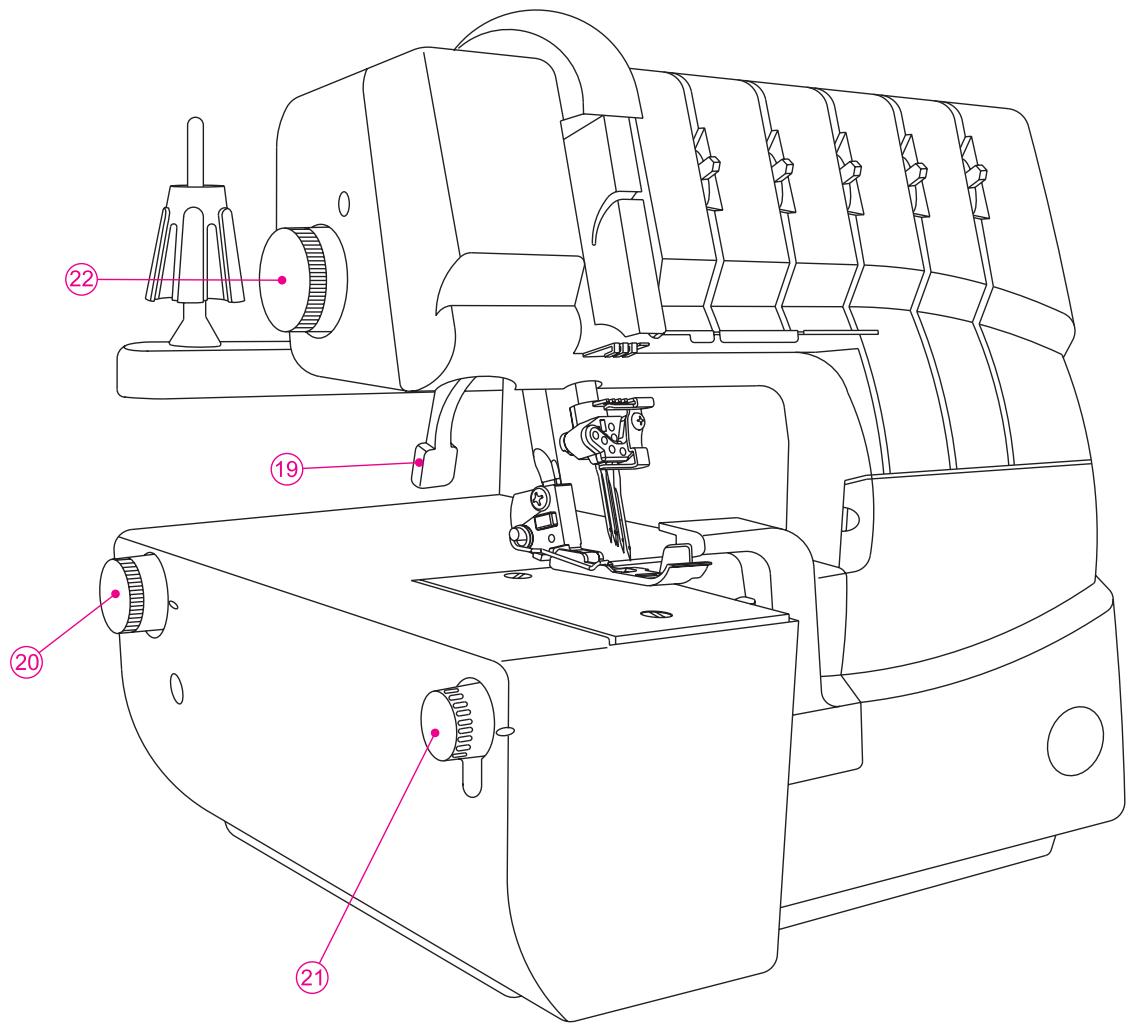

   5.Pièces principales 10
4. Comment ouvrir le cache-boucleurs 12
5. Pièces principales derrière le cache-boucleur 12

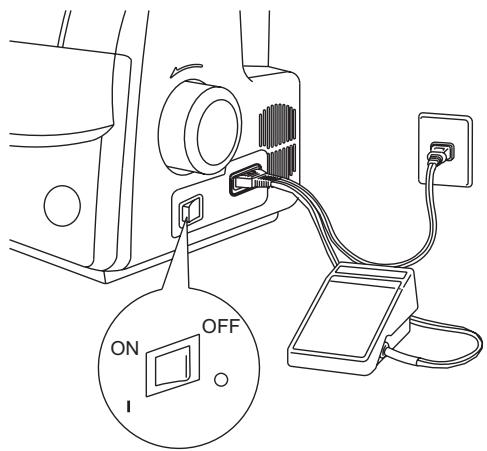

   8.Preparation avant la couture 12

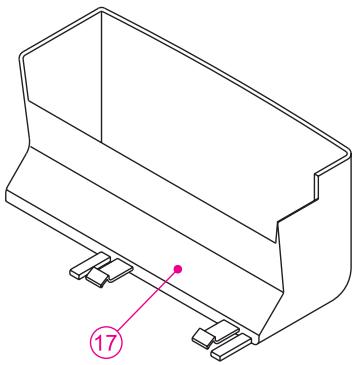

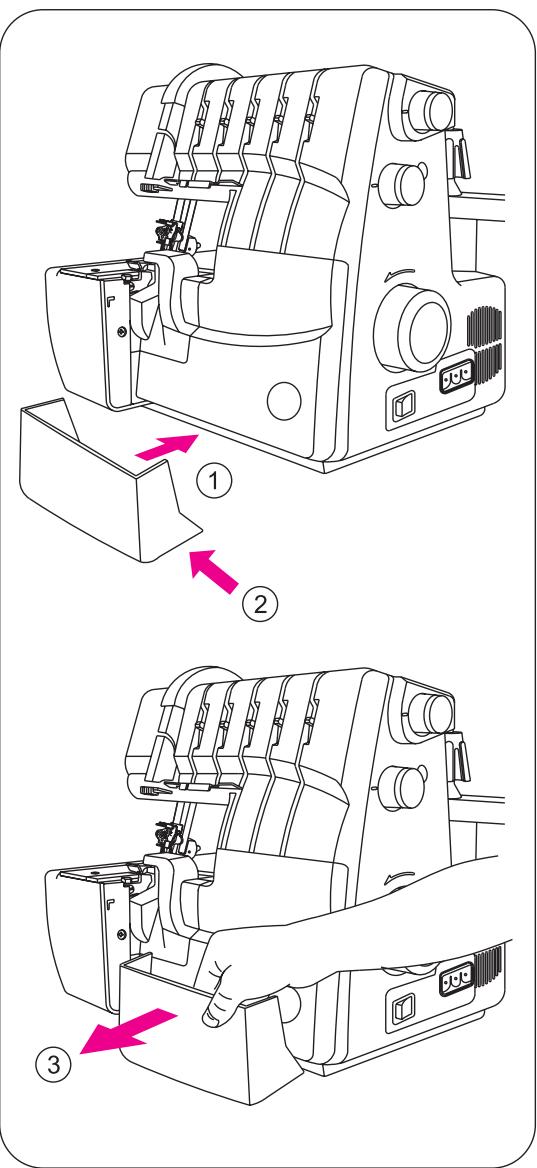

6. Enlever et remplacer le collecteur de déchets de coupe 13
7. Préparation pour l'enfilage 14
   *installation du guide-fil téléscopique 14
   filets anti-chutes 14

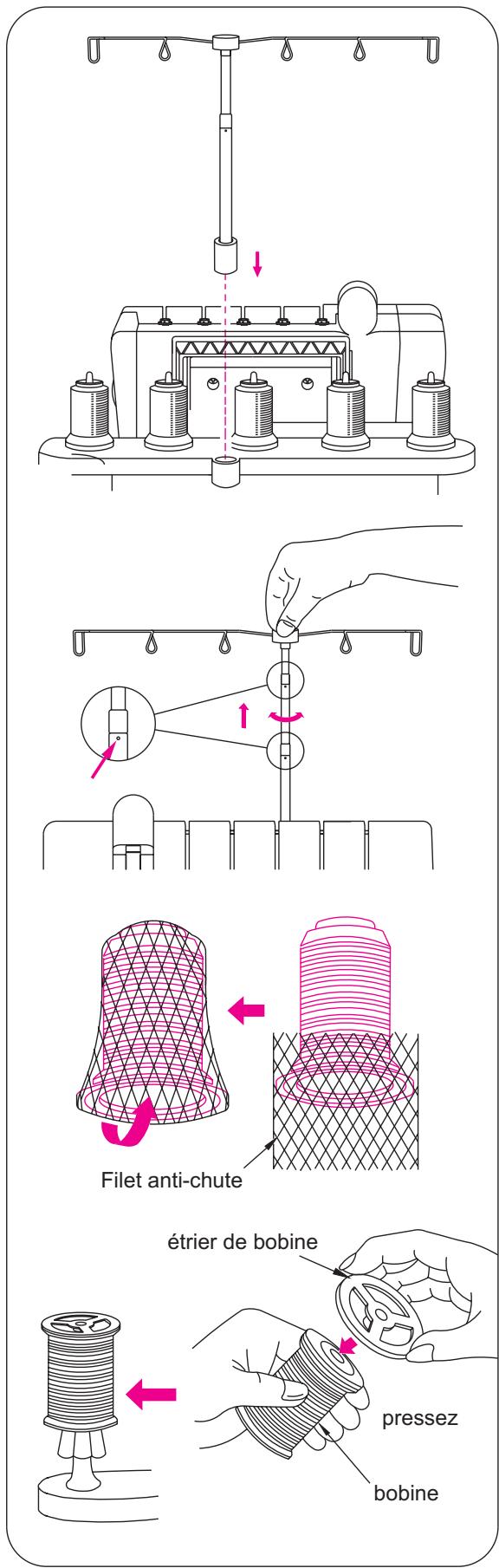

   étrier de bobine 14

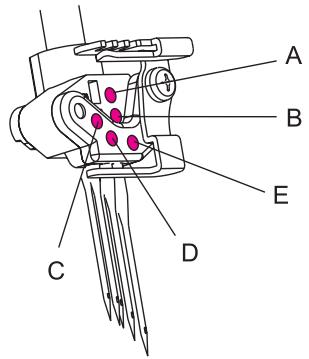

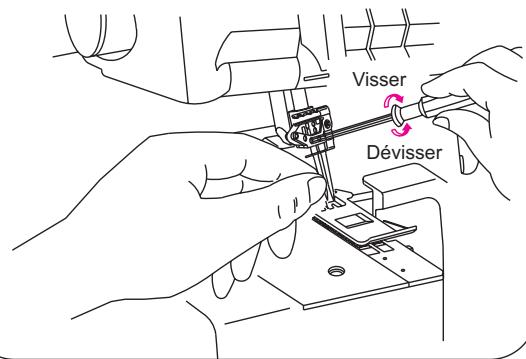

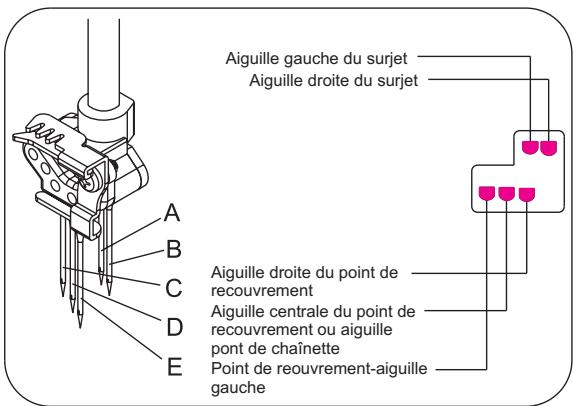

8. Comment restirer et remetre les aiguilles 15
   *positions d'aiguille 15
   *pourretirerlesaiguilles 15

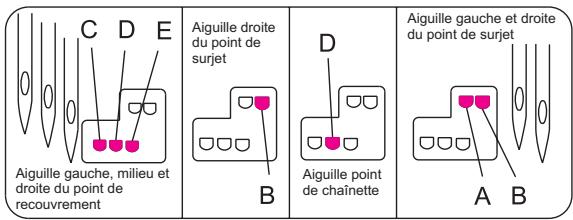

   *pour remetre les aiguilles 15
   12.Enfilage de la machine 16
   *schema d'enfilage 16
   *code couleurs des tensions 16
   *enfilage correct de la machine 17
   1) Enfilage du boucleur supérieur (vert) 17

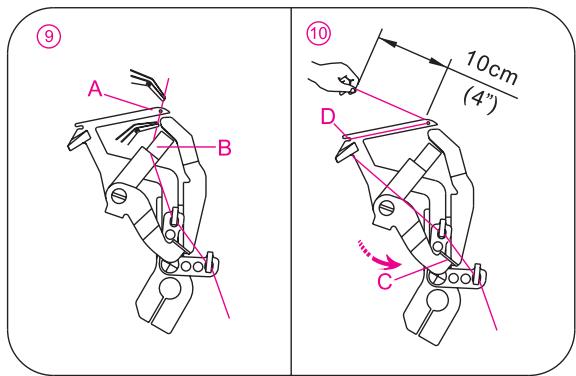

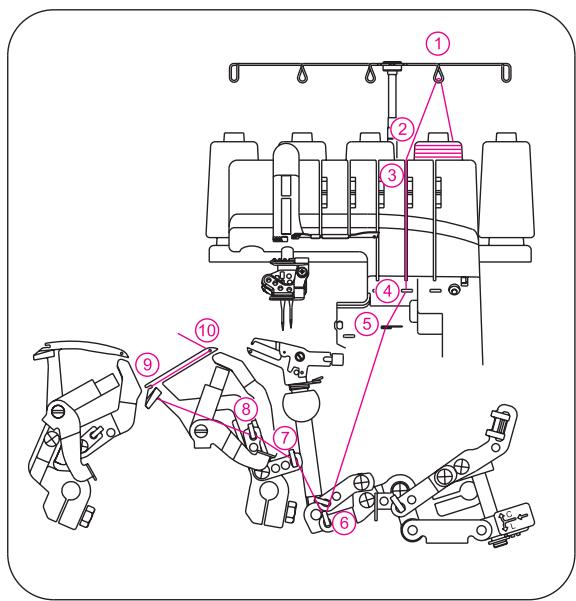

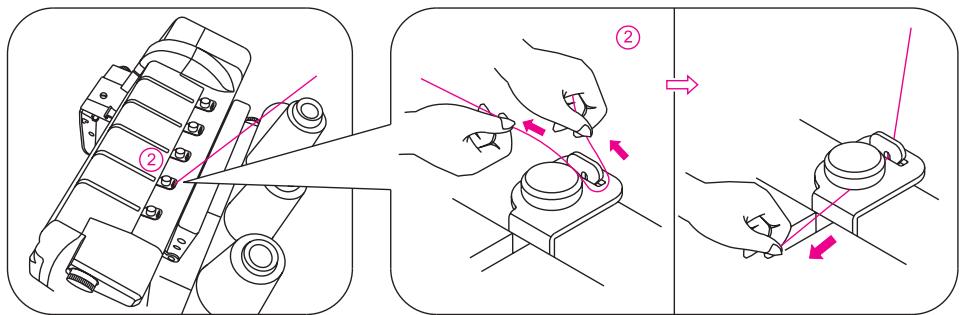

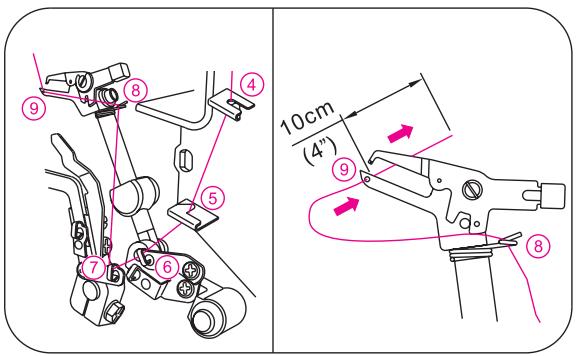

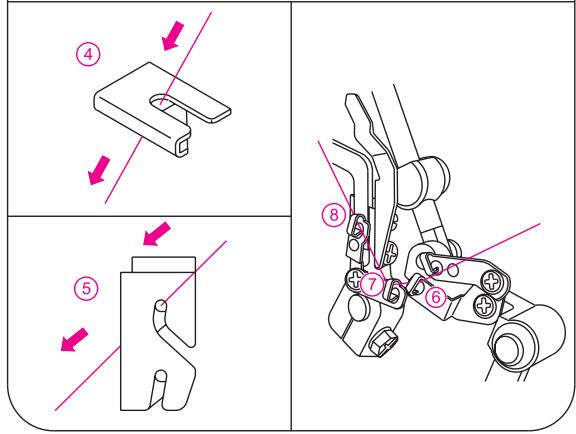

   2) Enfilage du boucleur inférieur (rouge) 18

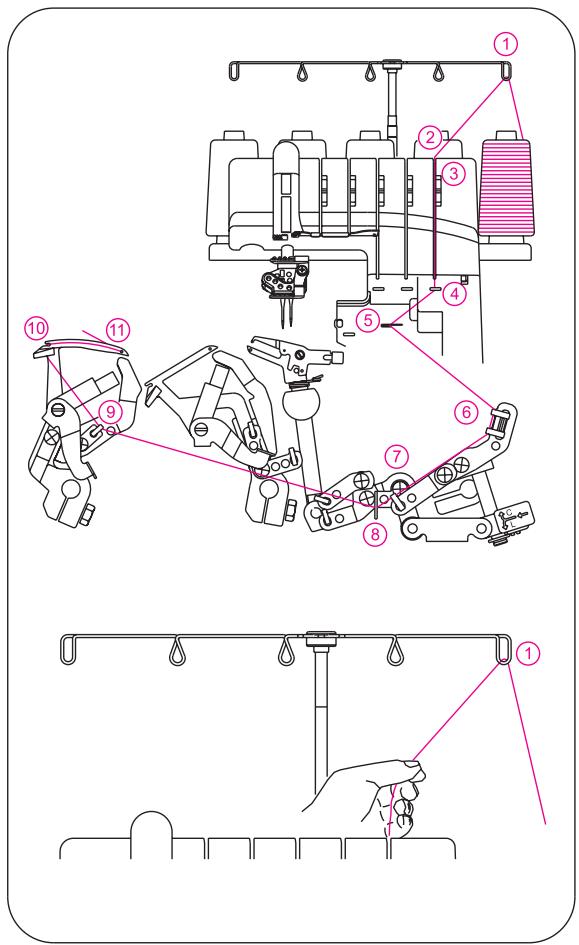

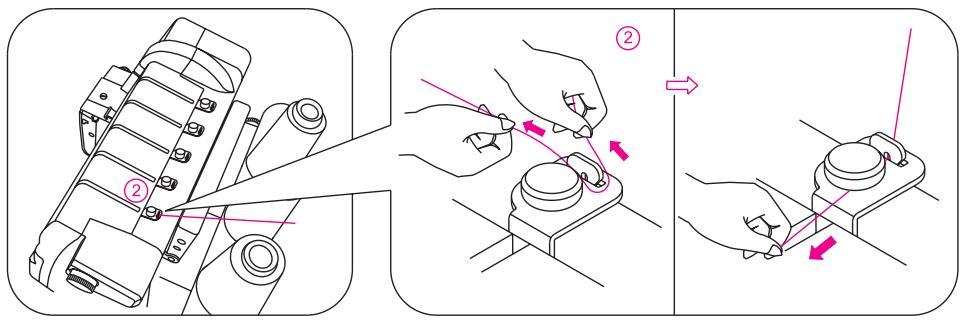

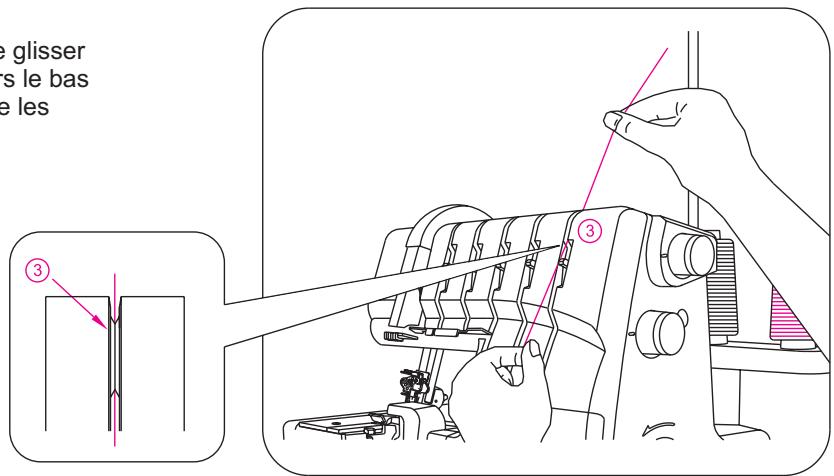

   3) Enfilage du boucleur chaînette / pouin recouvrement 20

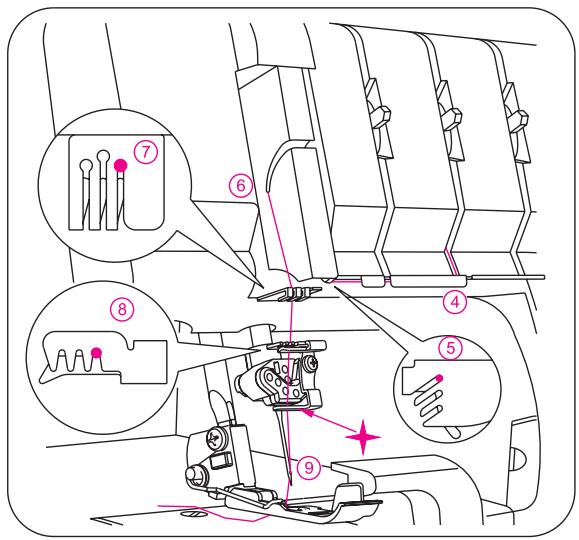

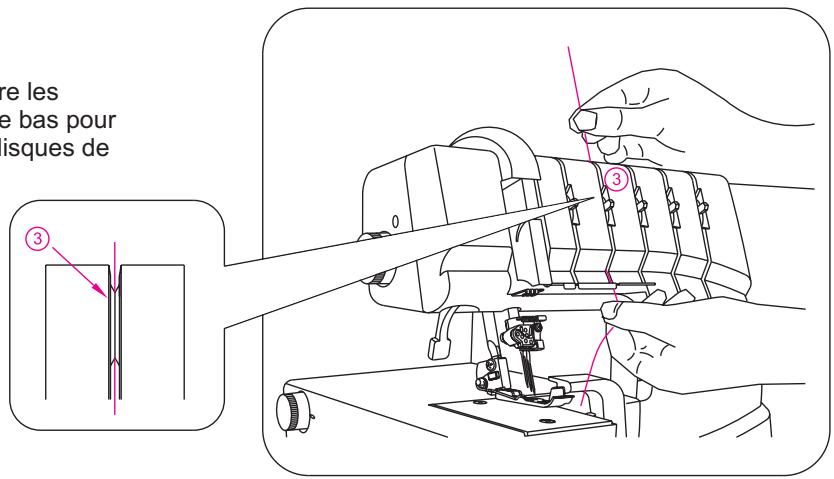

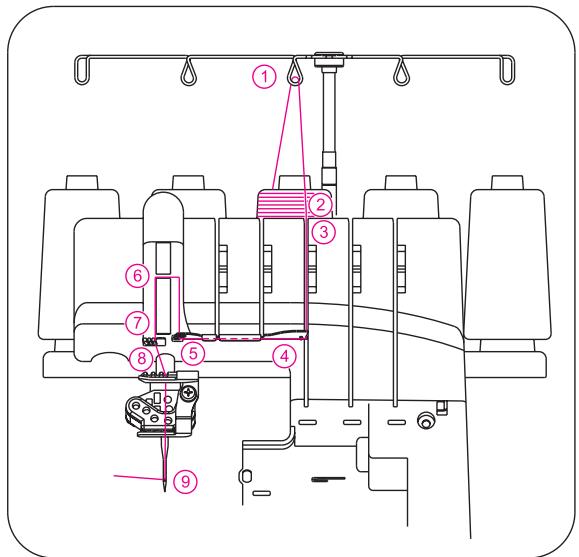

   4) Enfilage de l'aiguille surjet droite (bleue)
   (B sur le pince-aiguille) 21

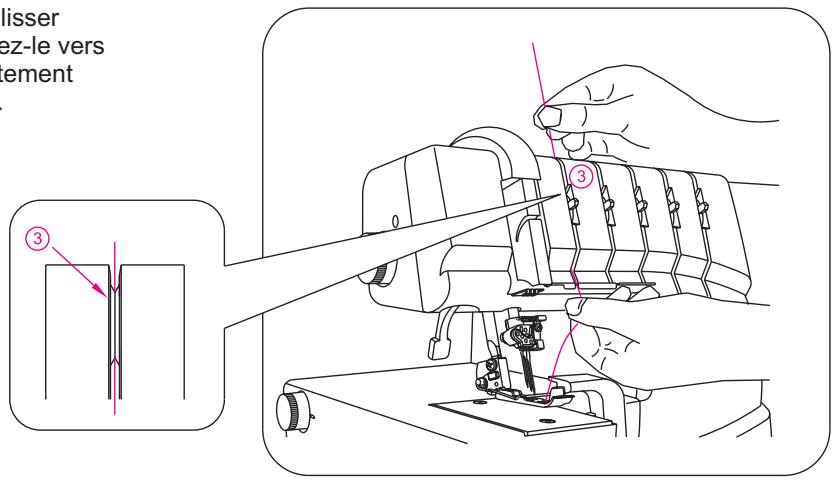

   5) Enfilage de l'aiguille surjet gauche (orange)
   (A sur le pince-aiguille) 23

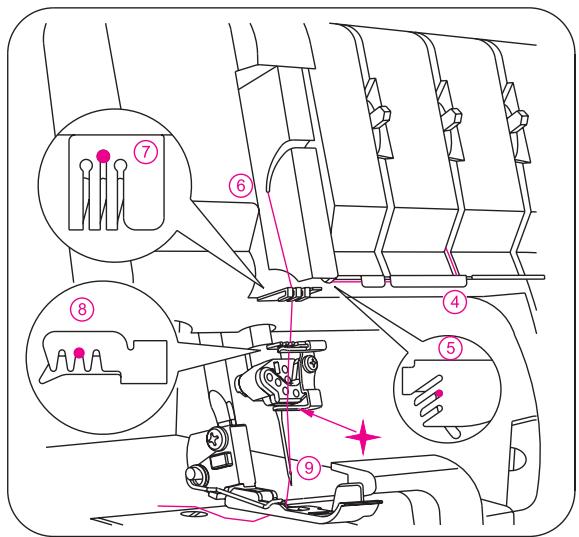

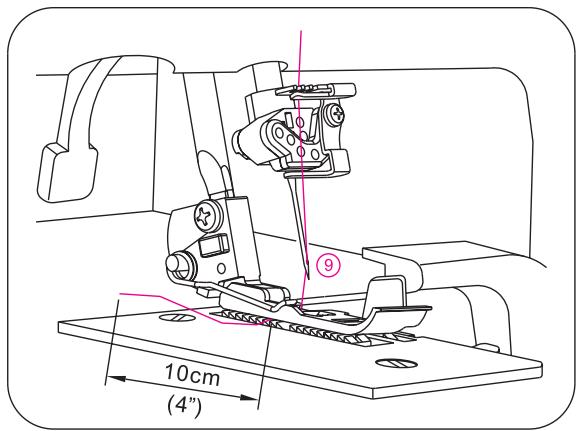

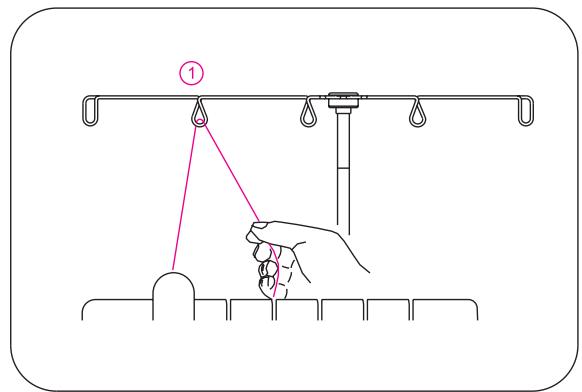

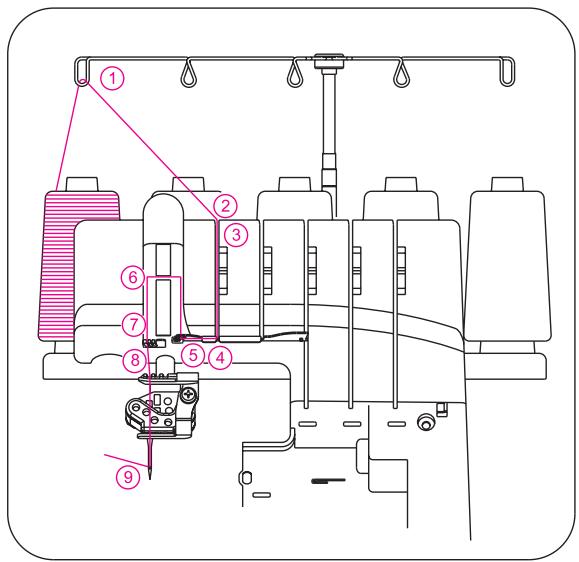

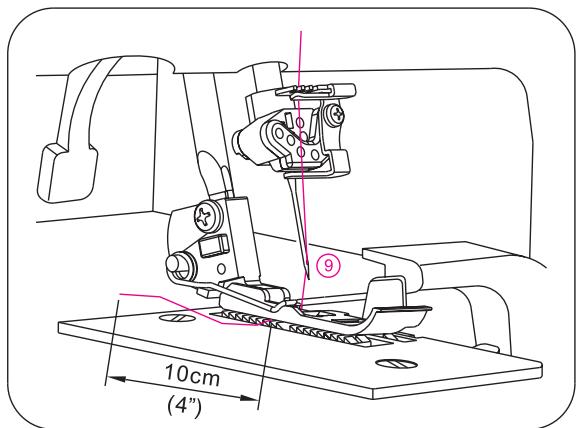

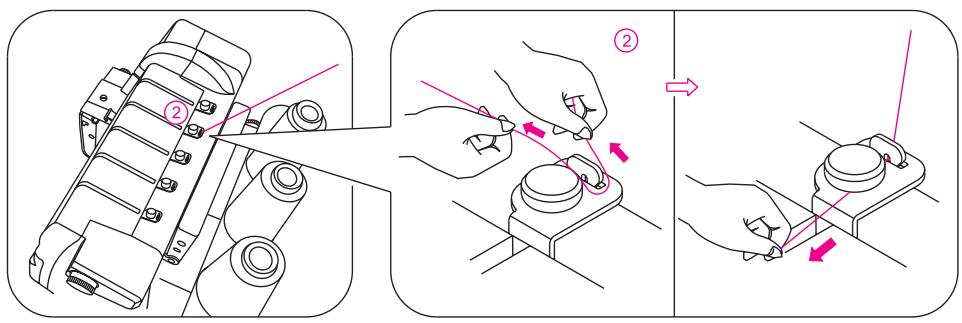

   6) Enfilage des aiguilles pour le point de recouvrement 25
   ① Enfilage de l'aiguille gauche pour le point de recouvrement (orange) 25
   ② Enfilage de l'aiguille chanette ou centrale pour le point de recouvrement (bleu) 26

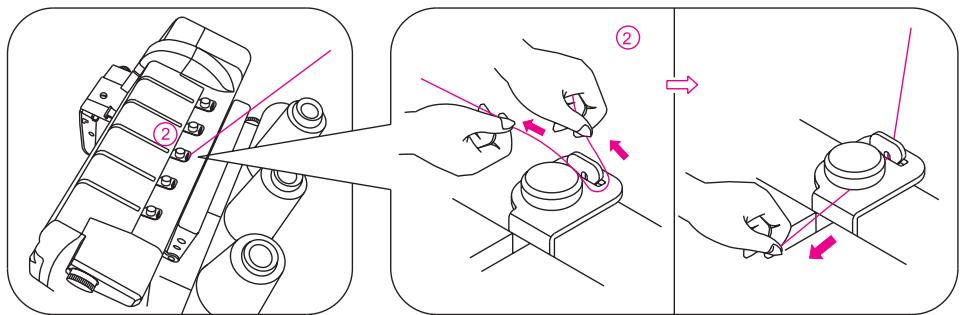

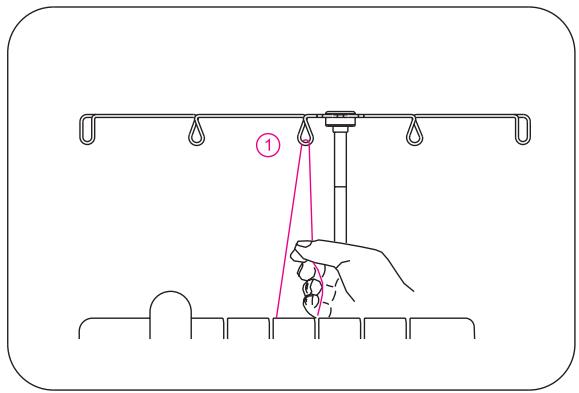

   ③ Enfilage de l'aiguille droite du point de recouvrement (vert) 28

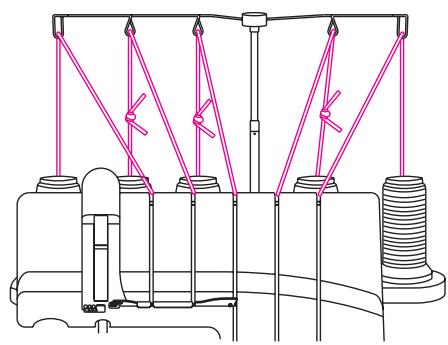

9. Comment changer les fils : méthode a nœuds 30
10. Réglage de la longueur du point 31
11. Réglage de la largeur de la couture 31
    ^ réglage de la largeur par changement de l'aiguille 31

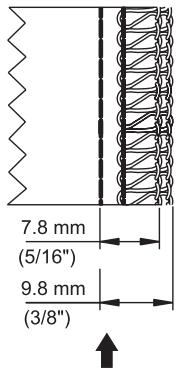

    réglage de la largeur à l'aide du bouton de réglage 31
12. Réglage de la pression du pied 32
13. Entrainnement différentiel 33
    *surjetresserre 33
    *surjet etiré 34
14. Comment neutraliser le couteau 35

Seite

Seite

1. Conversion du boucleur supérieur en tendeur 36

*conversion en tendeur 36
*reconversion en boucleur supérieur 36

1. Surjet standard et ourlet roulotted 37

*la couture du surjet standard 37

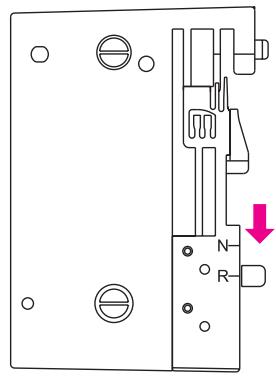

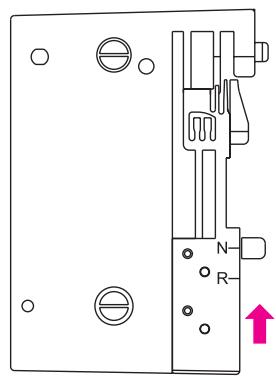

*la couture de l'ourlet roulotté 37

1. Dégagement de la chaînette et test de couture 38
2. Instructions de réglages et de couture 39

1) chainette double 39
2) surjet 2 fils bordé 41
3) surjet 2 fils 42
4) surjet 3 fils 43
5)surjet 3 filsdécoratif 44
6) faux safety extensible à 3 fils 45
7) faux safety extensible à 4 fils 46
8) safety à 4 fils 47
9) safety à 5 fils 48

1. Comment coudre un point de recouvrement 49
2. Comment réalisier un ourlet roulotté 54

1) ourlet roulotté standard 3 fils 55
2) ourlet roulotte 3 fils bordé 55
3) ourlet roulotted 2 fils standard 56
4) ourlet roulotted 2 fils bordé 56

1. Autres points et conseils de couture 58

comment réalisier un ourlet décoratif plat 58
*commentrealiserunourletinvisible 60

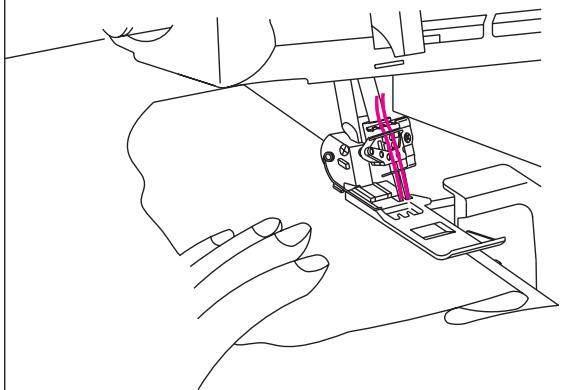

*commentrealiser des nervues 60
*réalisation des angles droit 61
placement des épingle 62
*comment arrer les fils 62
*comment renforcer la couture 63

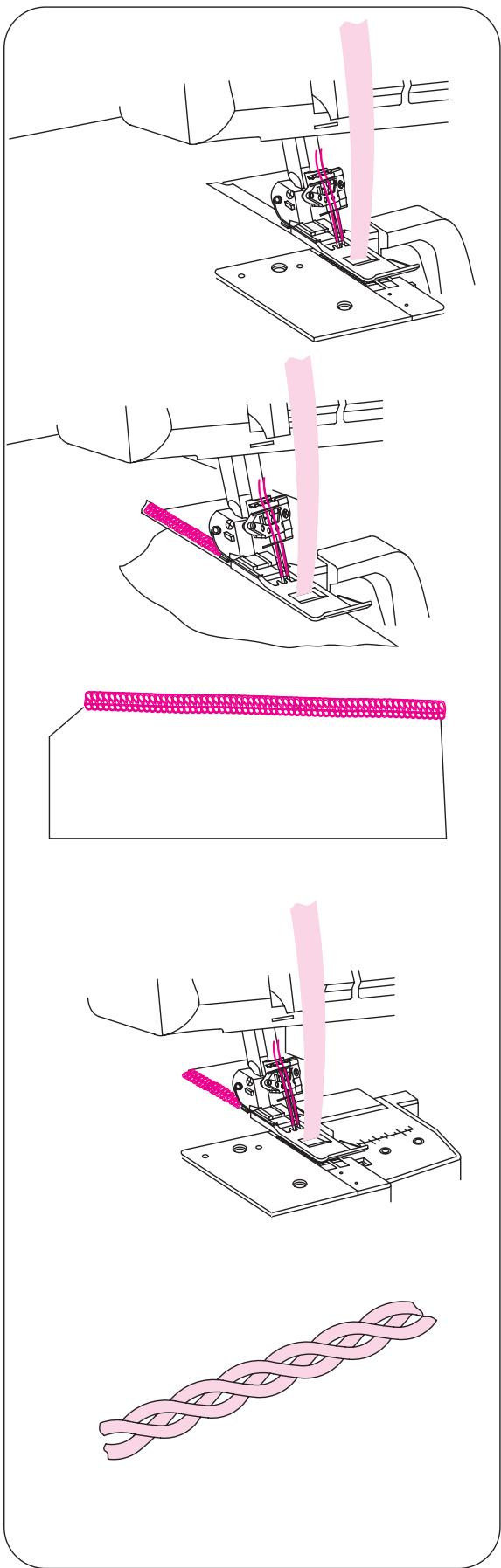

*réalisation d'une tresse decorative a partir de la chainette de surjet 63

1. Entretien de la machine 64

*nettoyage de la machine 64
*lubrification de la machine 64
*comment remplacer le couteau mobile 65

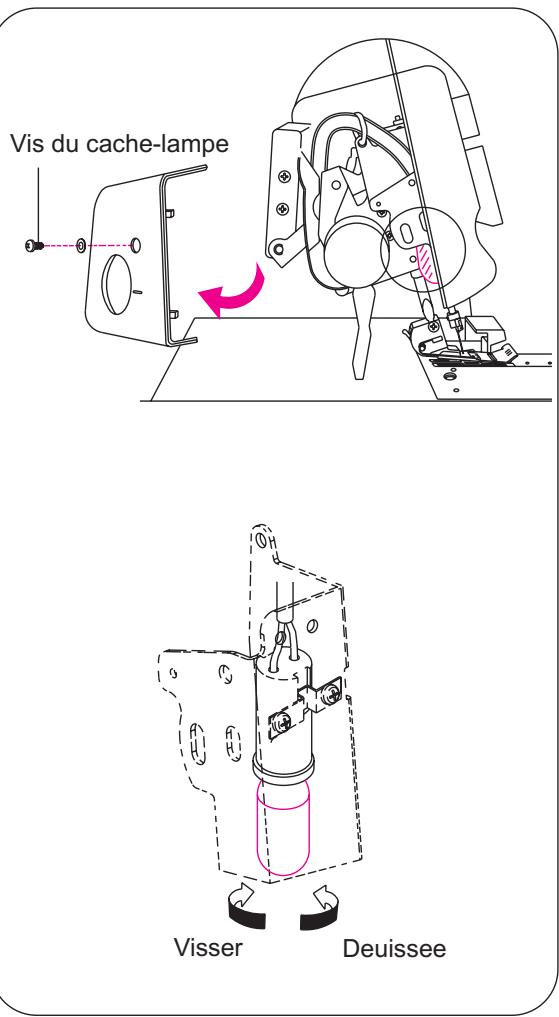

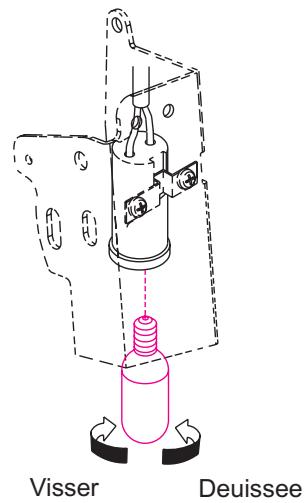

*comment changer I'ampoule 66

1. Accessoires optionnels 67

^* Pied à enclenchement direct 67
*Pieds optionnels 68
1) Pied pose-élastique 68
2) Pied ourlet invisible 68
3) Pied fronceur 68
4) Pied pose perle 68
5) Pied ganseur 68
6) Pied pose ruban 68

1. Solutions aux problèmes 69
2. Rapport tissu, fil, aiguille 70
3. Caracteristiques techniques 71

1. Sélection des points et de la tension automatique

La machine peut effectuer plusieurs types de points selon la combinaison de la tension automatique sélectionnée, des positions de l'aiguille, des méthodes d'enfilage et de l'utilisation du boucleur / écarteur droit convertible.

Type de point STA : Sélection de la tension automatique par le bouton rotatif			Page
1. Point de chaînette Indémaillable STA:D		Le point de chaînette à une aiguille et 2 fils est utilisée pour l'assemblage et pour les coutures décoratives.	39
2. Surjet 2 fils bordé STA:D STA:G		Ce point à une aiguille et 2 fils est utilisé pour les tissus légers ou extensibles. Il est aussi idéal pour les ourlets roulottés. Selon la position d'iguilles on obtient un surjet de 4 ou 6mm.	41
3. Surjet 2 fils STA:E		Ce point à une aiguille et 2 fils est utilisé pour surjeter les tissus courants. Il est également idéal pour le surjet decoratif à plat (bord à bord ou bord plie) et l'ourlet invisible. Selon la position d'iguilles on obtient un surjet de 4 à 6mm.	42
4. Surjet 3 fils STA:A STA:B		Ce point à une aiguille et 3 fils est utilisé pour surjeter les tissus courants. Selon la position d'iguille可以选择, on obtient un surjet de 4 à 6 mm.	43
5. Surjet 3 fils à décoratif STA:F		Ce point à une aiguille et 3 fils est utilisé pour les coutures d'assemblage bord a bord ou bord plie et pour les coutures décoratives. Selon la position d'iguille可以选择, on obtient un surjet de 4 a 6mm.	44
6. Faux-safety à 3 fils extra- extensible STA:G		Ce point à deux aiguilles et 3 fils est idéal pour assembler et surjeter les tissus extensibles légers telles que le jersey et le lycra.	45
7. Faux-safety à 4 fils extra- extensible STA:A		Ce point à deux aiguilles et 4 fils est idéal pour assembler et surjeter les tissus extensibles moyens et lourds telles que le double jersey et les matières pour les vêtements de sport.	46
Type de point	STA : Sélection de la tension automatique par le bouton rotatif		Page
8. Point safety à 4 fils large		Ce point à 4 fils est un point de sécurité composé d'un surjet 2 fils et d'un point de chaînette.	47
STA:I
9. Point safety à 5 fils		Ce point à 5 fils est un point de sécurité composé d'un surjet 3 fils et d'un point de chaînette. Un point large est obtenu par l'utilisation de l'iguille gauche. Surjet et assemblage se réalisent en une opération sur tissus non-extensibles.	48
STA:B
10. Point safety à 5 fils étroit		Ce point à 5 fils est un point de sécurité composé d'un surjet 3 fils et d'un point de chaînette. Un point étroit est obtenu par l'utilisation de l'iguille droite.	48
STA:A

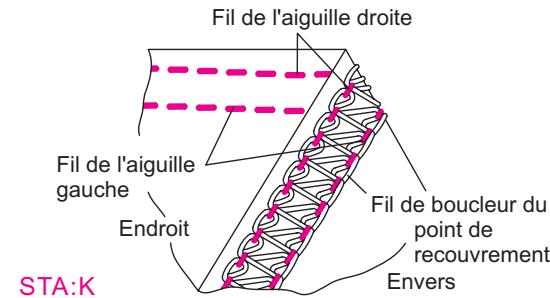

11. Point de recouvrement étroit (2,8mm)		Ce point de recouvrement à 2 aiguilles et 3 fils est utilisé pour les tissus très extensibles comme le jersey etc...Un point étroit est obtenu pour l'utilisation des aiguilles gauche et centrale.	51
STA:K
12. Point de recouvrement large (5,6mm)		Ce point de recouvrement à 2 aiguilles et 3 fils est utilisé pour les tissus très extensibles comme le jersey etc...Un point large est obtenu par l'utilisation des aiguilles gauche et droite.	51
STA:H
13. Point de recouvrement triple		Ce point de recouvrement à 3 aiguilles et 4 fils est utilisé pour les tissus très extensibles comme le jersey etc...;un triple point est obtenu pour l'utilisation des aiguilles gauche centrale, et droite.	52
STA:J
14. Ourlet roulotté à 3 fils		Ce point à une aiguille et 3 fils est utilisé pour la réalisation des ouletrs roulottés étroits.	55
STA:C

Largeur du surjet	4.0 mm	6.0 mm
Aiguille utilisée	Aiguille droite de	Aiguille de surjet gauche
Molette tension du fil	Bleu	Orange

1. Tableau de réglage des points

Type de points

STA

LP

ED

B/E

Position de l'aiguille

Enfilage / tension requis : quand la tension automatique est séLECTIONnée (STA), la tension correcte est réglée automatiquement.

Page

Orange

Bleu

Vert

Rouge

Brun

1

Point de chaînette

D

N

N

C

●

●

39

2

Surjet 2 fils bordé

D

2

N

L

4.0mm

●

●

41

G

2

N

L

6.0mm

●

●

41

3

Surjet 2 fils

E

2

N

L

4.0mm

●

●

42

E

2

N

L

6.0mm

●

●

42

4

Surjet 3 fils

A

N

N

L

4.0mm

●

●

●

43

B

N

N

L

6.0mm

●

●

●

43

5

Surjet 3 fils à plat

F

2

N

L

4.0mm

●

●

●

44

F

2

N

L

6.0mm

●

●

●

44

6

Faux safety 3 fils extensibles

G

2

N

L

●

●

●

45

7

Faux safety4 fils extensibles

A

N

N

L

●

●

●

●

46

8

Safety à 4 fils

I

N

N

L

●

●

●

●

47

9

Safety à 5 fils

B

N

N

L

●

●

●

●

●

48

10

Safety à 5 fils étroit

A

N

N

L

●

●

●

●

●

48

11

Point de recouvrementétroit

K

N

N

C

2.8mm

●

●

●

51

12

Point de recouvrement large

H

N

N

C

5.6mm

●

●

●

51

13

Point de recouvrement triple

J

N

N

C

5.6mm

●

●

●

●

52

14

Ourlet roulotté

C

1

N

L

4.0mm

●

●

●

55

STA : Sélection de la tension automatique par le bouton rotatif
ED:Entrainement differentiel

LP:Longueur du point

B/E: Boucleur supérieur enclenché

• Quand les options 2, 3, 6 ou 8 sont sélectionnées, utilisez l'écarteur.

• Quand les options 1, 11, 12 ou 13 sont sélectionnées, tournez le couteau supérieur vers le bas, placez le sélecteur de largeur de la couture en position R, puis échangez le cache-boucleur (A) par le cache-boucleur (B).

• Les réglages de tension automatique sont indiqués pour des tissus de poids moyen et un fil torsadé en polyester # 60. Ces réglages convenennent à la plupart des exegnaces de couture. Si vous utilisez un fil d'une autre épaisseur ou un tissu d'un autre poids et que le résultat ne correspond pas à vos attentes, veuillez ajuster la tension par petites étapes.

3. Accessoires

Les accessoires sont contenus dans la boite d'accessoires.

1. tournevis ( grand) 1
2. couteau (mobile) 1
3. étrier de bobine 5
4. file anti-chute 5
   5.huile 1
5. clé 1
   7.pinces 1
6. aiguilles 1
   9.Brosse 1
   10.adaptateur de cône 5 (sur la machine)
7. bac récapuérateur des déchets 1 (dans l'emballage)
8. Housse 1 (dans l'emballage)

4. Informations sur les Aiguilles

• Cette surjeteuse utilise des aiguilles industrielles a talon plat, ce qui élimine la possibilité de placer l'aiguille a l'envers.
• N'utilise pas d'aiguille standard de MC familialequel que soit leur taille ou leur type.
• La machine est livrée avec des aiguilles SINGER
• De type 2022 et de taille 14 / 90. Utilisez uniquement des aiguilles SINGER 2022 de taille 14/ 90et 11/80

2022

aiguilles surjeteuse

1. Guide-fil
2. Poignée

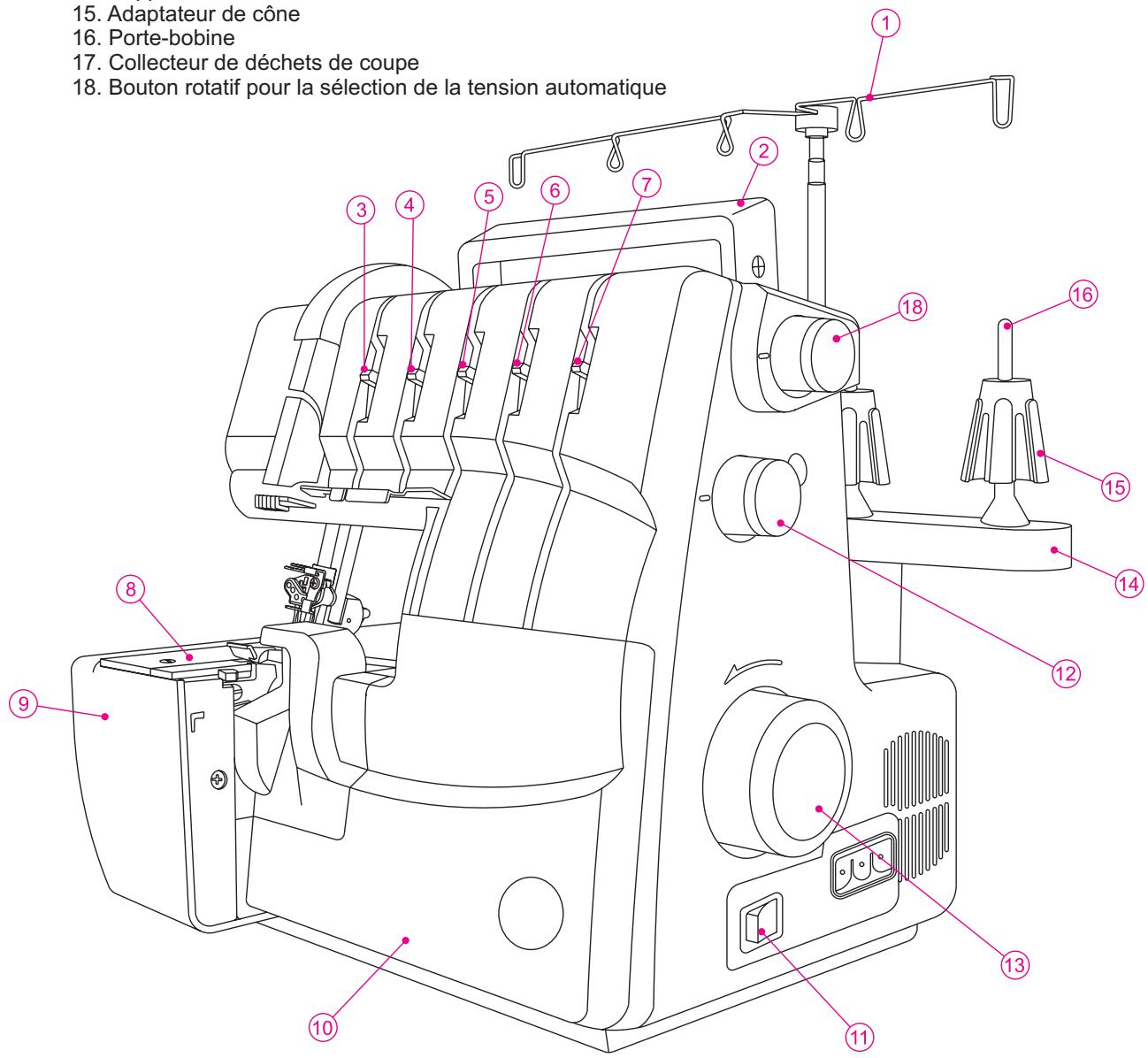

3. Manette de réglage pour la tension du fil de l'aiguille gauche (orange)
4. Manette de réglage pour la tension du fil de l'aiguille droite (bleue)
5. Manette de réglage pour la tension du fil du boucleur supérieur (verte)
6. Manette de réglage pour la tension du fil du boucleur inférieur (rouge)
7. Molette de tension du boucleur chaînette (marron)
8. Plaque à aiguilles
9. Plateau avant
10. Cache boucleurs
11. Interrupteur M/A et lumières
12. Molette de réglage de longueur de point
13. Volant
14. Support de bobine
15. Adaptateur de cône
16. Porte-bobine
17. Collecteur de déchets de coupe
18. Bouton rotatif pour la seLECTION de la tension automatique

Piéces principales

1. Releveur du pied presseur et ouverture de la tension
2. Molette de réglage du différentiel
3. Molette de réglage de largeur de point
4. Molette de réglage de la pression du pied

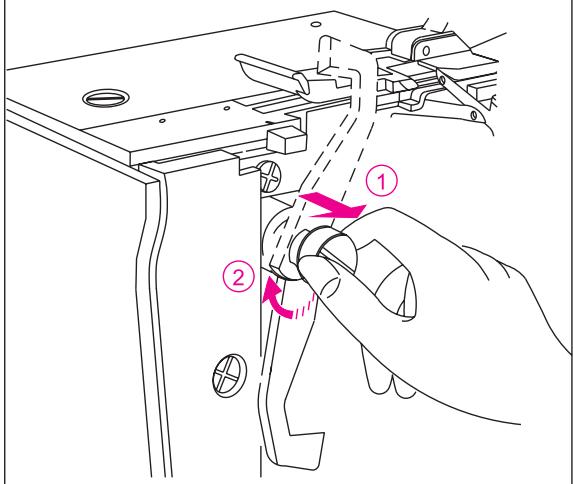

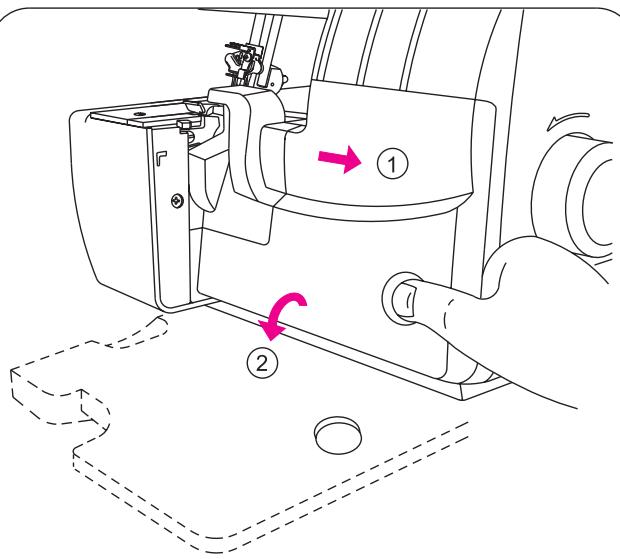

6. Comment ouvrir le cache-bouceu

Attention:

Assurez you que la machine soit hors tension.

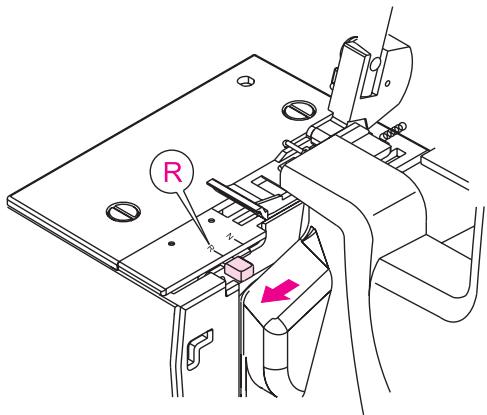

• Poussez le cache vers la droite le plus loin possible.
  Tirez le cache vers vous.

Attention:

Assurez you que le cache boucleur est bien fermé lorsque vous cousez.

Remarque :

La machine ne fonctionne pas tant que le cache-boucleur est ouvert.

7. Pièces principales derrière le cache-boucleur

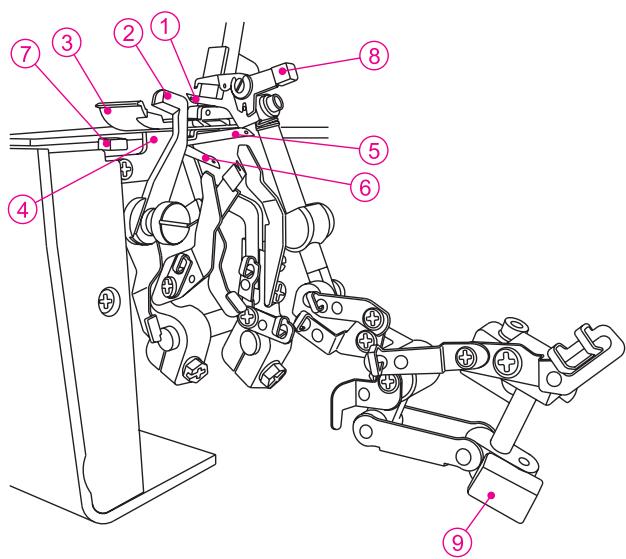

1. Boucleur supérieur
2. Couteau mobile supérieur
3. Pied presseur
4. Couteau inférieur
5. Boucleur inférieur
6. Boucleur chaînette /point de recouvrement
7. Selecteur du doigt mailleur
8. Tendeur
9. Débrayage du boucleur supérieur

8. Preparation avant la couture

• Branchez la prise du rhéostat sur la machine.
• Branchez le cable d'alimentation dans une prise de courant.
• Interrupteur M/A: 1 marche. 0 arret.
• Pour faire fonctionner la machine et contrôler la vitesse, appuyer sur le rhéostat.
• Plus vous appuyer fort, plus la machine could vite.
• Pour arrêté la machine, relâchéz le rheostat.

Mise en garde:

Utilisez exclusivement le rhéostat fourni avec la machine. Rêférez vous au chapitre de la page suivante.

• Vérifiez que le voltage indiqué sur la plaque signalétique correspond à celui de votre installation électrique.
• Manipulez le rhéostat avec soin et évitez de le faire tomber. Vérifiez que rien n'est posé dessus.
• Débranche la machine pour changer d'aiguille, de pied presseur ou de plaque à aiguilles ou lorsque vous laissez la machine sans surveillance. Ceci évitera la mise en route de la machine en appuyant accidentellement sur le rhéostat.

9. Enlever et replacer le collecteur de déchets de coupe

Mise en place:

• Insérez le bac récapuérateur sous le cache boucleur.

Assurez you que le côté gauche du bac est plaqué vers le couteau.

Retrait:

• Pour-retirer le bac, tenez le comme illustré et tirez vers vous.

10. Préparation pour l'enfil

Installation du guide-fil téléscopique

• Prenez le guide-fil téléscopique et inséréz le comme indiqué sur l'illustration.
• Cette machine est livrée avec le guide fil en position basse.
• Allongez le guide fil au maximum.
• Lorsque les deux parties du guide fil sont bien positionnées, vous entendrez un petit déclic.
• Centrez les guides fils au-dessus des portes-cônes.
• Placeez les fils sur les portes cônes munis des adaptateurs.

Note:
votre nouvelle machine est enfilée pour réaliser le triple point de recouvrement.

Reportez you page 30 pour nouer les fils.

Filets anti-chutes

• Lorsque vous utilisez des fils synthétiques qui glissent facilement au bas du cône, glissez les filets anti-chute sur les cônes. Enfilez les du bas vers le haut en laissant le haut du cône libre comme indiqué sur l'illustration.

Etrier de bobine

• Lorsque vous utilisez de petites bobines, posez les étriers de bobine comme indiqué sur l'illustration.

11. Commentzheimeret remetre les aiguilles

Position d'aiguille

• Avec cette machine il y a 5 positions d'aiguilles dans le porte aiguilles. Mais seulement 1, 2 ou 3 aiguilles peuvent etre utilisées simultanément pour la couture.
• Ne tentez pas d'utiliser 5 aiguilles en même temps. Les positions d'aiguilles sont indiquées dans la notice par des schémas du pince-aiguille comme illustré à droite.

Note :

lorsque les 2 aiguilles du surjet sont utilisées, l'aiguille gauche est placée légèrement plus haut que la droite. Lorsque les 3 aiguilles du point de recouvrement sont utilisées, l'aiguille gauche est placée légèrement plus haut que les autres.

Pour retirer les aiguille

Attention:

verifiéz que la machine soit hors tension avant dePTRirer les aiguilles.

• Tournez le volant vers vous jusqu'à ce que les aiguilles soient en position haute. Placez un petit morceau de tissu sous le pied presseur.
• Descendez les aiguilles pour qu'elles piquent dans le tissu. A l'aide du petit tournevis, desserrez mais ne-retirer pas la vis de serrage de I'aiguille.
• Tenez les aiguilles et remontez la barre à aiguille. Les aiguilles restent dans le tissu.

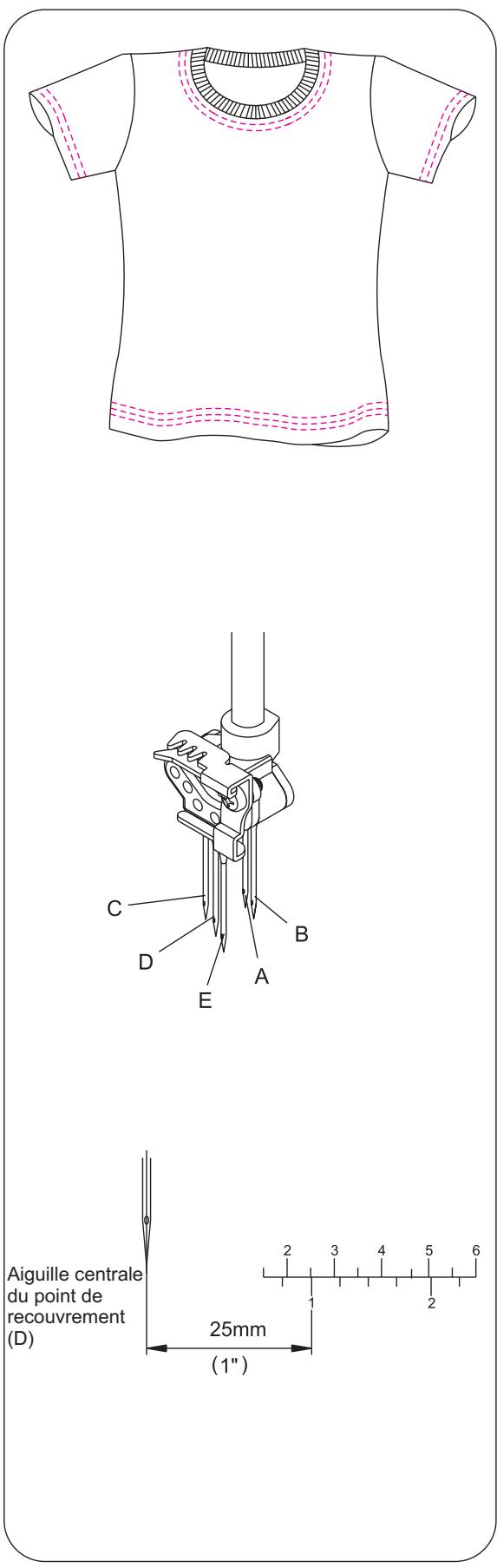

A. aiguille droite du surjet
B. aiguille gauche du surjet
C. aiguille gauche du point de recouvrement
D. aiguille centrale du point de recouvrement
E. aiguille droite du point de recouvrement

Pour remetre les aiguille

Tenez l'aiguille, talon plat vers l'arriere.
- Insérez l'aiguille dans le support aiguilles aussi loin que possible. Lorsque vous insérez l'aiguille, si vous la baissez dans la fente de la plaque à aiguille, elle sera en ligne avec le pince aiguille. Ensuite il suffira de la remonter dans le pince aiguille.

Note :

pour insérez les aiguilles aux emplacements
A et B, il est nécessaire de desserrer la vis avec la
clé alène. Àpres avoir insérer les aiguilles,
resserrez les vis.

Cette machine utilise les aiguilles SINGER 2022.

Ne pas utiliser les aiguilles standard pour machine à coudre familiale.

Talon plat vers l'arrière

12. Enfilage de la machine

Scheme d'enfilage: surjet et point de safety

• Un schéma de couleur se trouve a l'intérieur du cache boucleurs pour l'explication rapide.

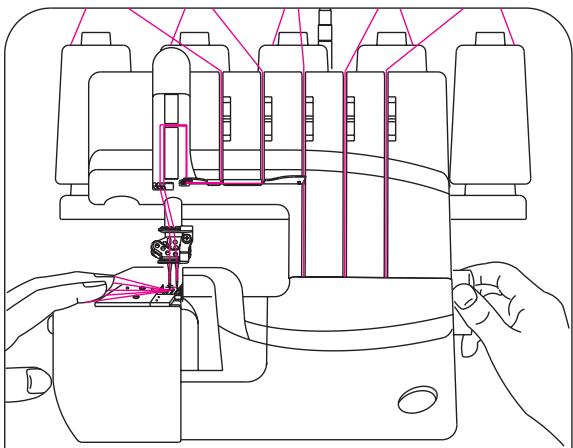

• Enfilez la machine en suivant les étapes de 1 à 5 comme illustré a droite.

Note :

les fil doivent passer dans le cache du releveur de fil pour le point de chaînette et le surjet.

Code couleurs des tensions: surjet et point de safety

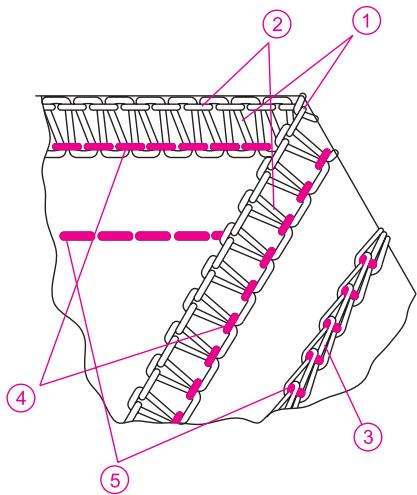

1. fil du boucleur supérieur............ vert
2. fil du boucleur inférieur. rouge
3. fil du boucleur chainette............brun
4. fil de l'aiguille droite. bleu
5. fil d'iguille point de chainette............orange

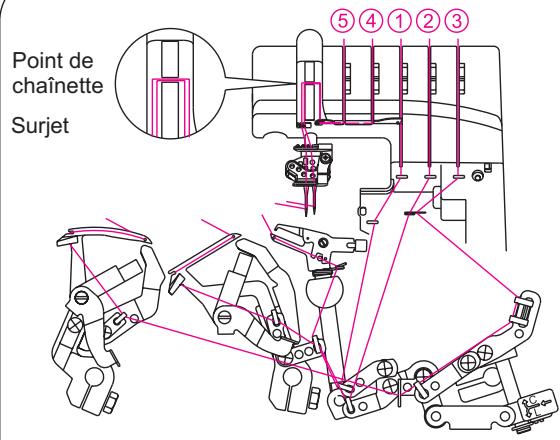

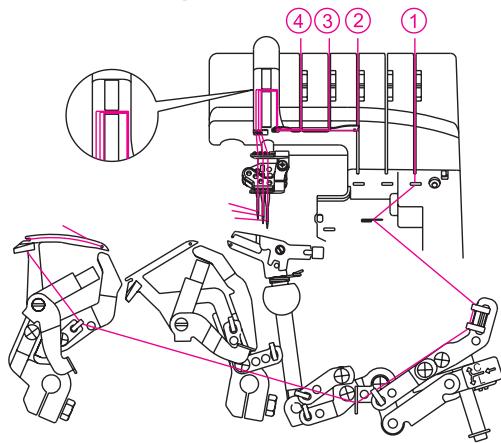

Scheme d'enfilage: point de recouvrement

• Un schéma d'enfilage avec repères couleurs se trouve à l'intérieur du cache boucleur pour l'explication rapide.
• Enfilez la machine en suivant les étapes de 1 à 4 comme illustré a droite.

Note :

les fils doivent passer dans la fente inférieure du cache du releveur de fil comme illustré a droite.

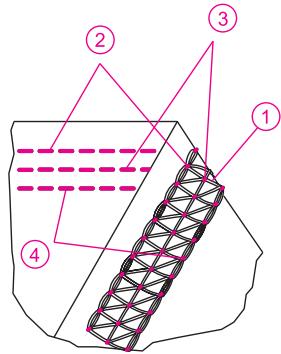

Code couleurs des tensions: point de recouvrement

1. fil du boucleur point de recouvrement..... brun
2. fil de l'aiguille droite... vert
3. fil de l'aiguille centrale.. bleu
4. fil de l'aiguille gauche............orange

Attention:

Assurez vous que la machine soit hors tension.

Remarque :

Les instructions indiquées sur cette page et sur les pages suivantes vous aideront à enfilier la machine correctement en suivant le marquage couleur.

Avant d'effectuer l'enfilage, reférez-vous au guide pratique pour obtenir les renseignements nécessaires sur les types de point, les réglages, les positions d'aiguille et les marquages codés par couleur.

1) Enfilage du boucleur supérieur (vert)

• Enfilez le boucleur supérieur comme illustré de 1 à 9.
• Levez le pied presseur pour ouvrir les disques de tensions.

Remarque :

Pour relever le pied presseur, il faut abaiser le releveur de pied presseur. L'espace libre est assez important pour y passer le tissu pendant la couture.

• Passez le fil d'arrière en avant dans le guide fil 1.
• enfilez le guide fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil sur le côté droit du bouton comme illustré.

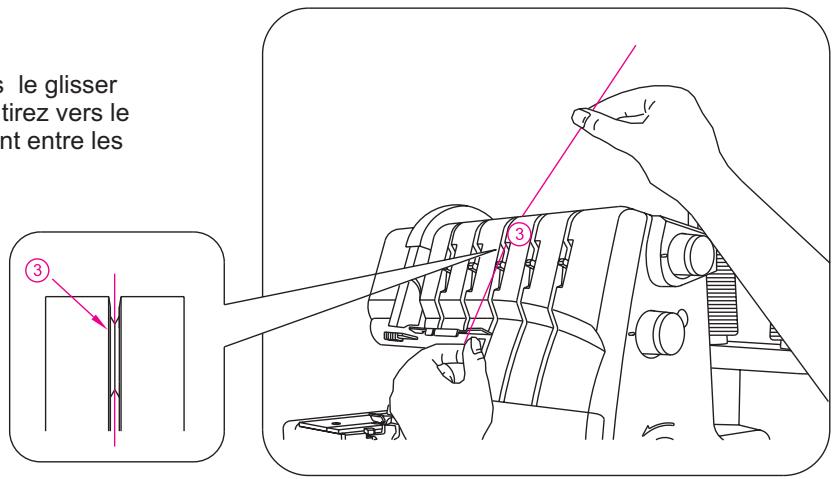

• Tenez le fil avec les doigts et faites le glisser dans les disques de tension, puis tirez vers le bas pour qu'il se place correctement entre les disques de tension.

• Suivez les repères verts et enfilez les guide-fil de 4 à 9.
• Enfilez le chas du boucleur supérieur de l'avant vers l'arrière(9).

Note :

assurez vous que le fil passe derrière le boucleur inférieur.

Note :

utilisez les pinces fournies dans la bofte d'accessoires pour enfiler le boucleur.

• Tirez environ 10 cm de fil à travers le chas du boucleur et placez-le vers l'arrière de la plaque à aiguille.

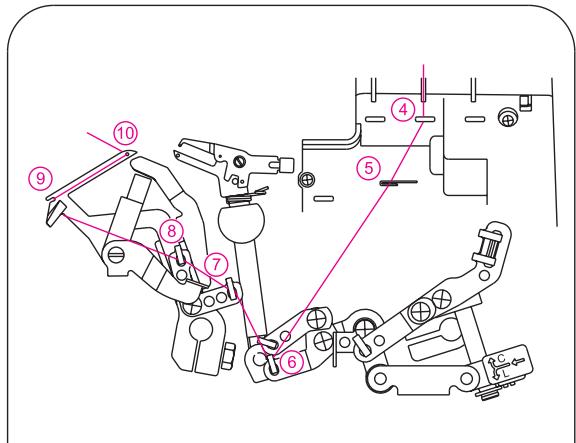

2) Enfilage du boucleur inférieur (rouge)

• Enfilez le boucleur inférieur en suivant les étapes de 1 à 10.
• Levez le pied presseur pour ouvrir les disques de tension.

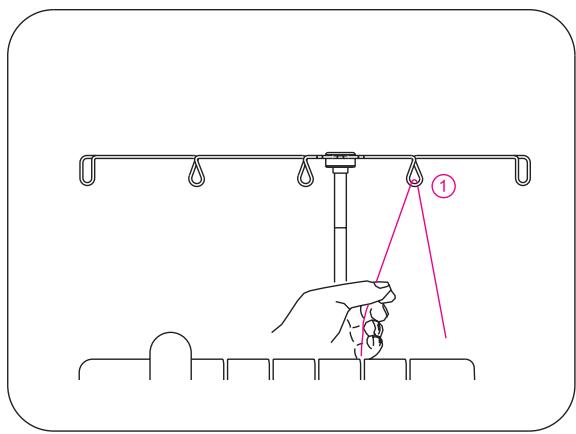

• Passez le fil de l'arrière à l'avant à travers le guide 1.
• Enfilez le guide- fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide. Puis tirez le fil sur le côte croit du bouton comme illustré.

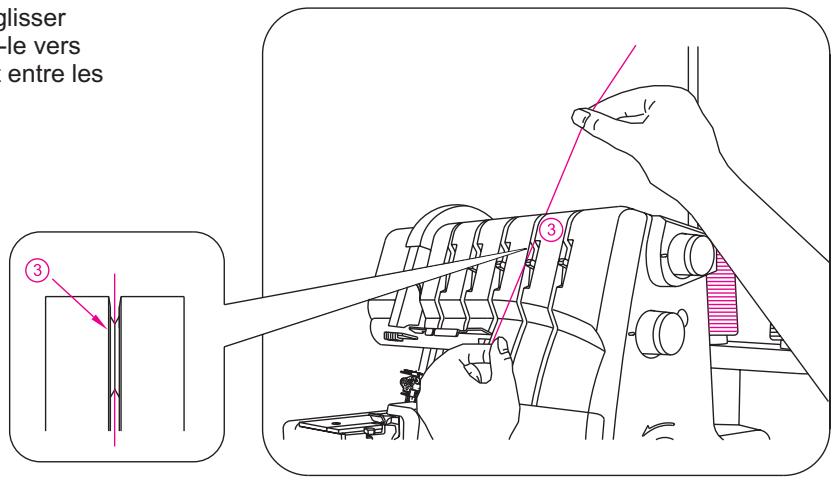

• Tenez le fil avec les doigts et faites-le glisser entre les disques de tension, puis tirez-le vers le bas pour qu'il se place correctement entre les disques de tension(3).

• Tournez le volant vers vous jusqu'à ce que le boucleur inférieur sorte d'environ 5 à 10 mm de la plaque à aiguille.
• Enfilez le boucleur inférieur en suivant les étapes de couleur rouge de 4 à 10.

Note : utilisez la pince fournie dans la boite d'accessoires pour vous aider a enfilier le boucleur.

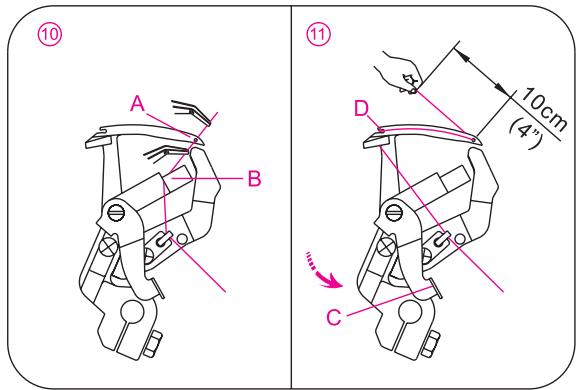

• Placez le fil avec la pointe de la pince de l'avant vers l'arrière dans le guide d'enfilage 5.
• Enfilez le chas du boucleur (A) de l'avant vers l'arrière.
  Tirez environ 10 cm de fil.
  Placez le fil dans la découverte (B) de l'enfilleur.
  Maintenez l'extrémité du fil dans la main gauche et levez le levier de l'enfilleur (C) jusqu'au point (D).

3) Enfilage du boucleur chainette / point de recouvrement

• Enfilez le boucleur chaînette suivant les étapes 1 à 11.
• Relevez le pied presseur en abaissant le releveur de pied presseur afin de desserrer les disques de tension.
• Passez le fil d'arrière en avant dans le guide fil 1.

Enfilez le guide sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide. Puis tirez le fil sur le côte droit du bouton comme illustré.

• Tenez le fil avec les doigts et faites-le glisser dans les disques de tension, puis vers le bas pour qu'il se place correctement entre les disques 3.

• Tournez le volant vers vous jusqu'à ce que le boucleur chaînette dépasse le bord du plateau avant de 10mm.
• Enfilez le boucleur chaînette en suivant le chemin d ' enfilage de couleur marron dans les guides de 4 à 11.

Note :

utilisez la pince fournie dans les accessoires pour l'enfilage du boucleur.

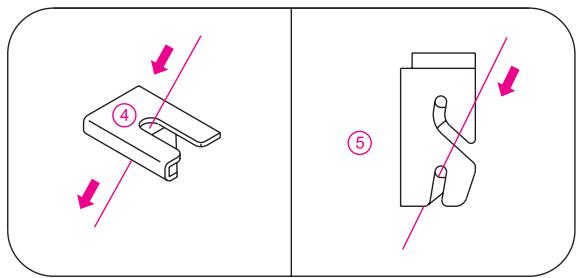

• Placez le fil avec la pince dans le guide-fil 4.
• Placez le fil avec la pince dans l'emplacement devant le guide 5.

• Enfilez le chas du boucleur A de l'avant à l'arriere et tirez 10cm de fil. Passez le fil dans le V (B) de l'enfileur du boucleur. Tenez l'extrémité du fil de la main gauche et lever le levier(C) de l'enfileur pour placer le fil (D).

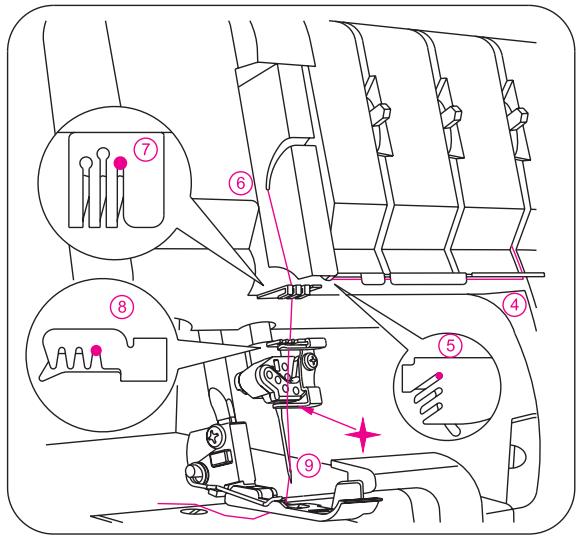

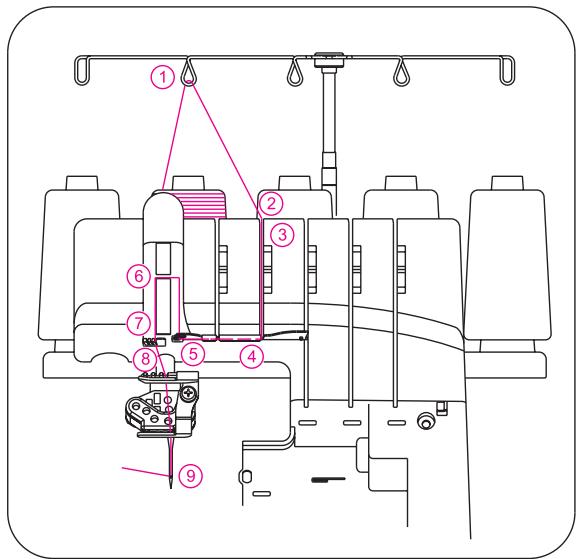

4) Enfilage de l'aiguille surjet droite (bleue)

(B sur le pince-aiguille)

• Enfilez l'aiguille de droite en suivant les étapes de 1 à 9.
• Relevez le pied presseur en abaissant le releveur de pied presseur afin de desserrer les disques de tension.

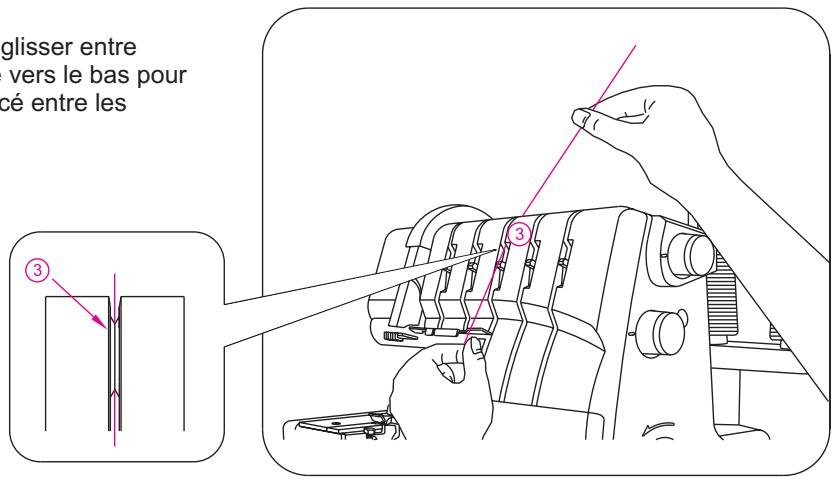

• Passez le fil de l'arrière en avant à travers le guide 1.

• Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide. Puis tirez le fil du côte droit du bouton comme illustré.

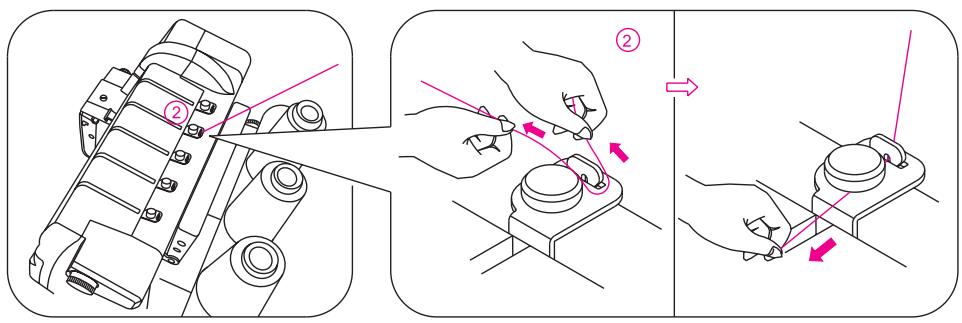

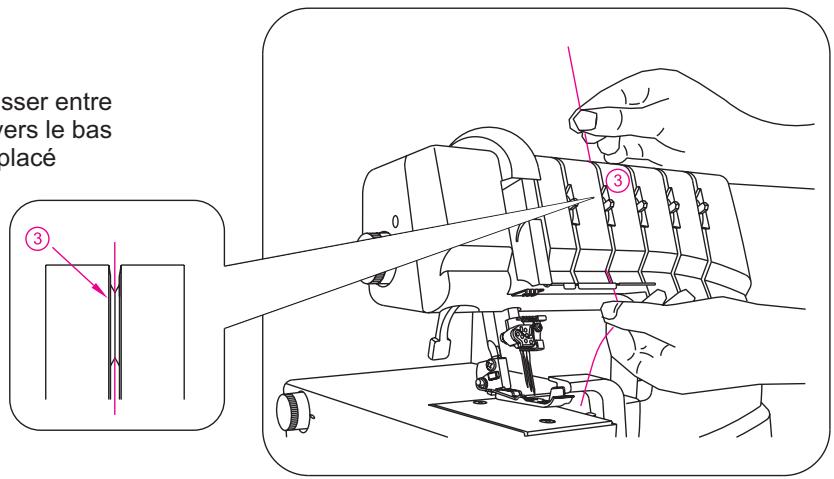

• Tenez le fil des 2 mains et passez entre les disques de tension, puis tirez le vers le bas pour qu'il se place correctement entre les disques de tension (3).

• Continuez l'enfilage en suivant les étapes de 4 à 8.

Note:

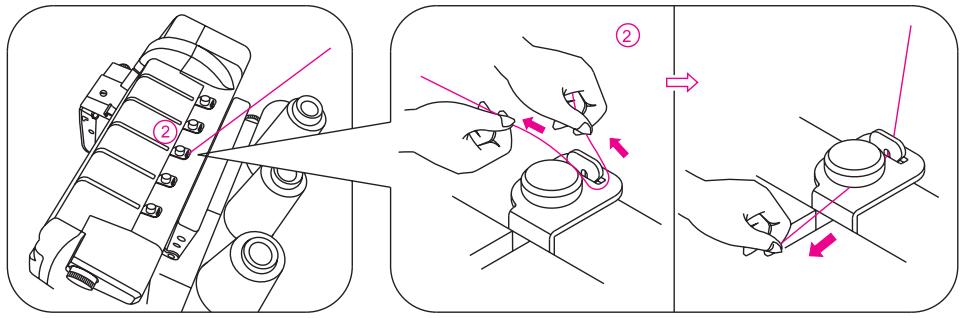

placez le fil dans l'emplacement central du guide 5 et dans l'emplacement inférieur du cache releveur de fil 6.
Puis placez le fil dans l'emplacement droit du guide 8.

Avant d'enfilier le chas de l'aiguille, passez le fil derrière le guide situé sous le pince- aiguille.

Enfilez le chas de I'aiguille droite 9.

Note : utilisez la pince pour enfiler plus facilement le chas de l'aiguille.

• Le fil doit être derrière le guide-fil.

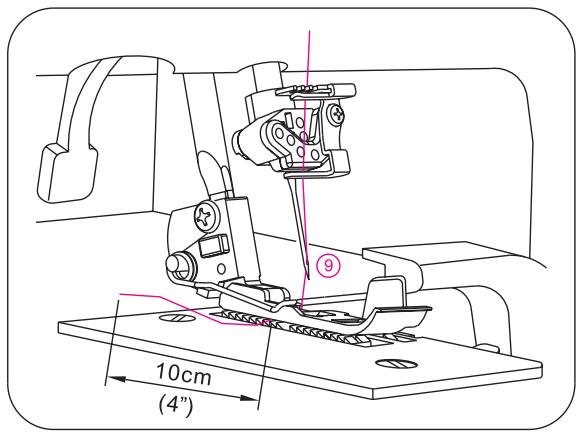

• Tirez environ 10cm de fil à travers le chas de l'aiguille.
• Passez le fil sous le pied presseur, vers l'arrière.

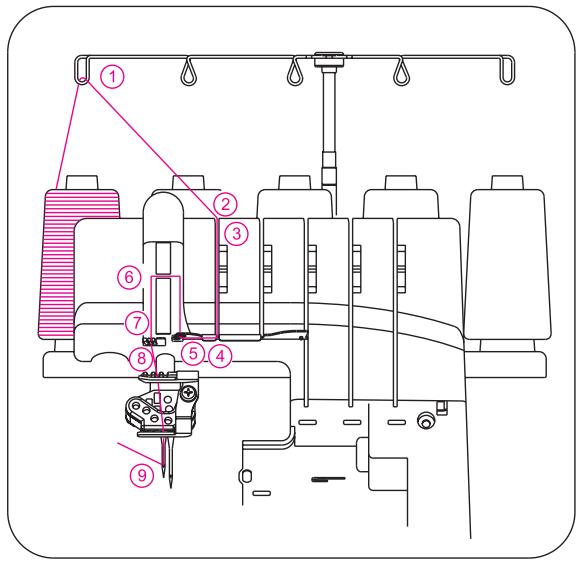

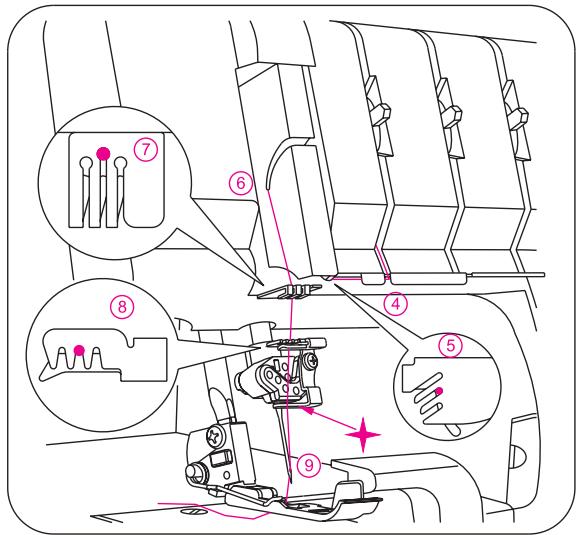

5) Enfilage de l'aiguille surjet gauche (orange)

(A sur le pince-aiguille)

Enfilez l'aiguille gauche suivant les étapes de 1 à 9.
- Relevez le pied presseur en abaissant le releveur de pied presseur afin de desserrer les disques de tension.

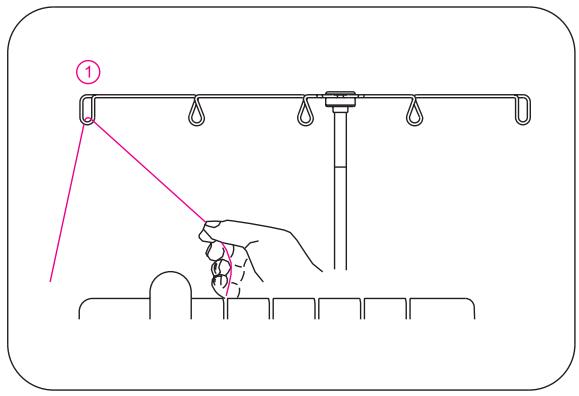

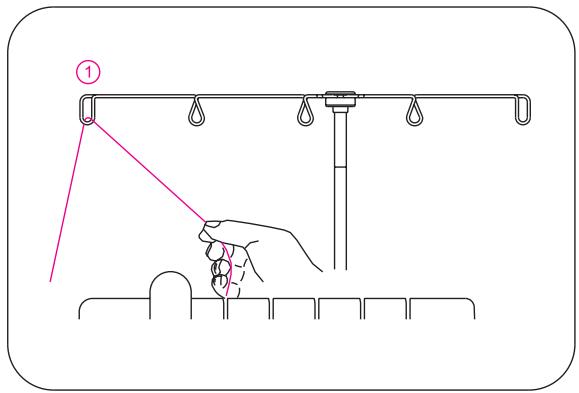

• Passez le fil de l'arrière vers l'avant dans le guide-fil 1.

• Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil du côté droit du bouton comme illustré.

• Tenez le fil des 2 mains et faites-le glisser entre les disques de tension, puis tirez-le vers le bas pour s'assurer qu'il est correctement placé entre les disques de tension 3.

• Continuez l'enfilage en suivant les étapes 4 à 8.

Remarque :

Faites passer le fil dans la fente centrale du guide-fil 5 puis dans la fente du couvercle du releveur de fil 6.

Faites ensuite passer le fil dans la fente centrale des guide-fils 7 et 8.

Remarque :

Utilisez l'aiguille A pour l'aiguille surjet gauche avec 4 fils.

Avant d'enfilier le chas de l'aiguille, faites passer le fil derrière le guide-fil situé en bas du pince-aiguille.

Remarque :

Pour le point chaînette, utilisez l'aiguille D.

Enfilez le chas de l'aiguille gauche 9.

Note :

utilisez la pince pour enfiler aisément le chas de l'aiguille.

Le fil doit être derrière le guide-fil.
Tirez environ 10cm de fil à travers le chas de l'aiguille.
- Passez le fil vers l'arrière, sous le pied presseur.

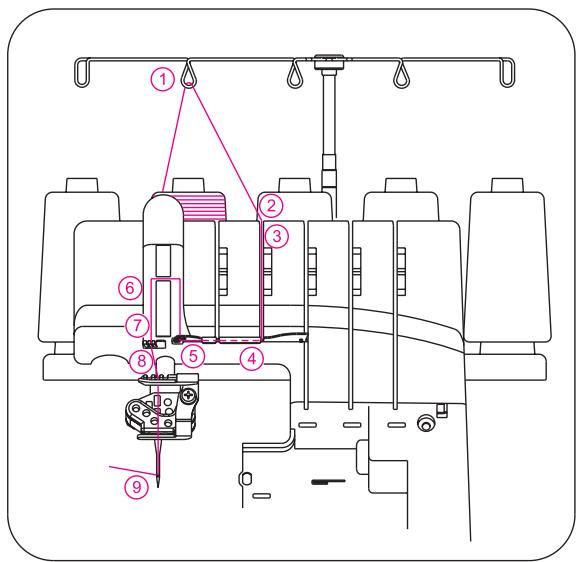

6) Enfilage des aiguilles pour le point de recouvrement

(1) Enfilage de l'aiguille gauche pour le point de

recouvrement (orange) ( C sur le pince-aiguille)

• Enfilez l'aiguille gauche du point de recouvrement ou du point de chaînette en suivant les étapes de 1 à 9.
• Relevez le pied presseur en abaissant le relever de pied presseur afin de desserrer les disques de tension.

• Passez le fil de l'arrière vers l'avant dans le guide 1.

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'a ce qu'il glisse sous le guide.

Puis tirez le fil du côte droit du bouton comme illustré.

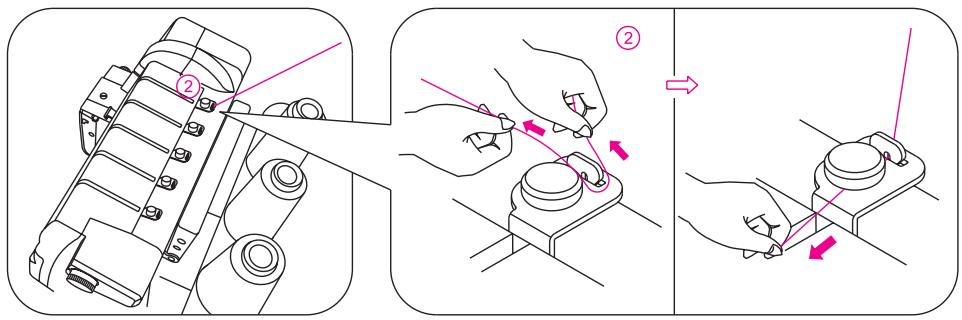

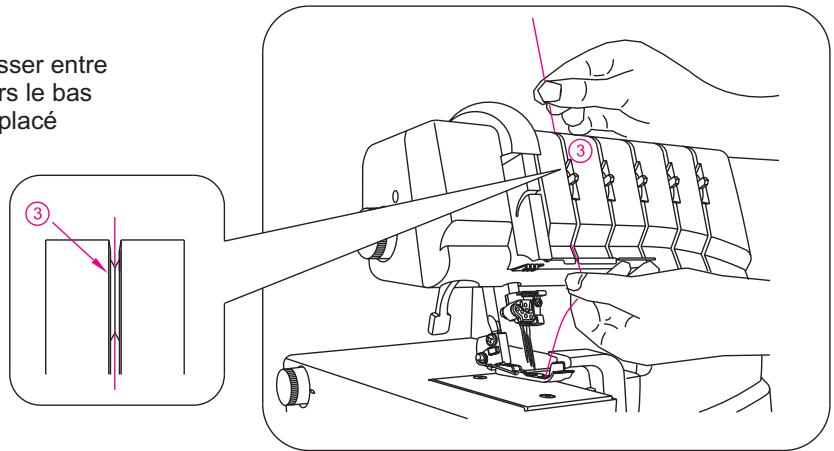

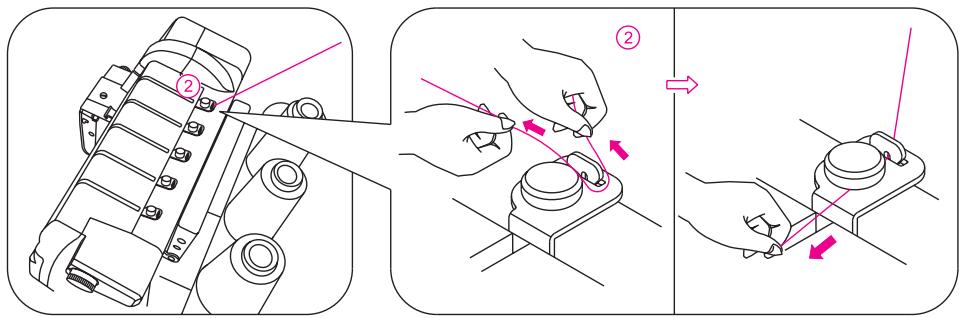

• Tenez le fil des 2 mains et faites-le glisser entre les disques de tension puis tirez-le vers le bas pour s 'assurer qu'il est correctement place entre les disques de tension 3.

• Continuez l'enfilage en suivant les étapes de 4 à 8.

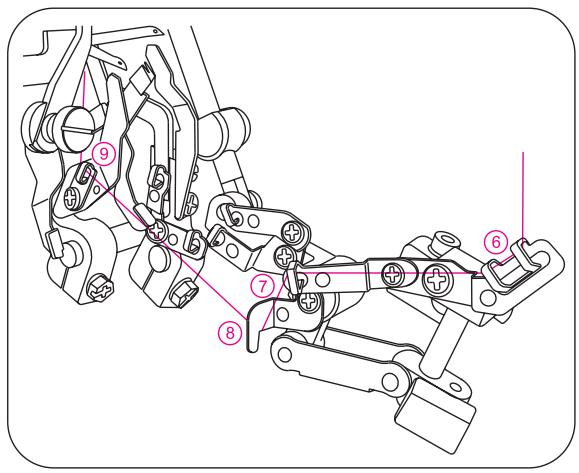

Remarque: Faites passer le fil dans la fente avant du guide-fil 5 et dans la fente du couvercle du releveur du fil 6. Faites ensuite passer le fil dans les fentes gauches des guide-fils 7 et 8.

avant d'enfiler le chas de l'aiguille, assurez-vous que le fil est devant le guide situé sous le pince-aiguille.

Enfilez le chas de I'aiguille droite 3.

Note : utilisez la pince pour enfiler facilement le chas de l'aiguille.

• Tirez environ 10 cm de fil à travers le chas de l'aiguille.
• Placez le fil vers l'arrière sous le pied presseur.

(2) Enfilage de l'aiguille chaînette ou centrale pour

le point de recouvrement (bleu)

(D sur le pince-aiguille)

• Enfilage de l'aiguille centrale du point de recouvrement ou du point de chaînette suivant les étapes 1 à 9.
• Relevez le pied presseur en abaissant le releveur de pied presseur afin de desserrer les disques de tension.

• Passez le fil de l'arrière vers l'avant dans le guide-fil (1).

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil du côte droit du bouton comme illustré.

• Tenez le fil des 2 mains et faites le glisser entre les disques de tension, puis tirez-le vers le bas pour s'assurer qu'il est correctement place entre les disques de tension 3.

• Continuez l'enfilage suivant les étapes 4 à 8.

Remarque :

Faites passer le fil dans la fente centrale du guide-fil 5, puis dans la fente du couvercle du releveur de fil 6.

Faites ensuite passer le fil dans la fente centrale des guide-fils 7 et 8.

avant l'enfilage du chas, assurez-vous que le fil est devant le guide-fil sous le pince-aiguille, pour le point de recouvrement et derrière le guide pour le point de chaînette.

• Enfilez le chas de l'aiguille 9.
  Note : utilisez la pince fournie pour enfiler aisement le chas de l'aiguille.
• Tirez environ 10 cm de fil au travers du chas de l'aiguille. Placez le sous le pied presseur vers l'arrête.

3) Enfilage de l'aiguille droite du point de

recouvrement(vert) (E sur le pince-aiguille)

• Enfilez l'aiguille droite du point de recouvrement en suivant les étapes de 1 à 9.
• Relevez le pied presseur en abaissant le releveur de pied presseur afin de desserrer les disques de tension.

• Passez le fil de l'arrière vers l'avant dans le guide 1.

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers la gauche jusqu'à ce qu'il glisse sous le guide. Puis tirez le fil du côté croit du bouton comme illustré.

• Tenez le fil des 2 mains et faites le glisser entre les disques de tension, puis tirez-le vers le bas pour s'assurer qu'il est correctement placé entre les disques de tension 3.

• Continuez l'enfilage en suivant les étapes 4 à 8.

Remarque :

Faites passer le fil dans la fente arrière du guide-fil, puis dans la fente du couvercle du releveur de fil 6. Faites ensuite passer le fil dans les fentes droites des guide-fils 7 et 8.

-Avant l'enfilage du chas de l'aiguille, assurez-vous que le fil est devant le guide-fil situé sous le pince aiguille pour le point de recouvrement.

Enfilez le chas de I'aiguille droite 9.

Note :

utilisez la pince fournie pour enfiler facilement le chas de l'aiguille.

• Tirez environ 10cm de fil à travers le chas de l'aiguille, placez-le sous le pied presseur vers l'arrête de la machine.

13. Comment changer les fils : méthode a nœuds

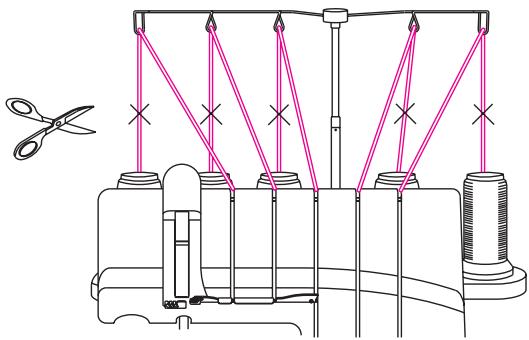

• Pour changer la couleur du fil, coupeze le fil pres des cônes.
• Placez les nouveaux fils sur le support.
• Placez les nouveaux fils sur le support.
• Nouez les nouveaux fils et les ancients ensemble Laissez des bouts de 2 à 3 cm pour éviter qu'ils ne se dénouent.
• Vérifiez que les fils sont solidement{noués en tirant sur les 2 bouts.
• Levez le pied presseur pour ouvrir les disques de tension.

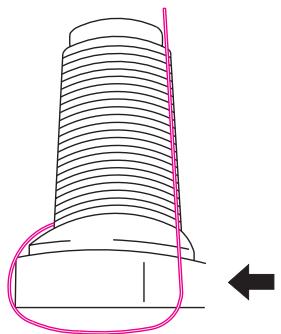

  Tirez les fils à travers la machine jusqu'à ce que les nœuds dépassent le pied presseur.
• Si les fils ne viennent pas facilement, vérifie qu'il n'y a pas de nœuds formés autour du porte-cônes. Lorsque vous tirez les fils des aiguilles, arreze des que les nœuds arrivent aux aiguilles.
• Coupe les fils et enfilez le chas dés aiguilles.

14. Réglage de la longueur du point

• Le bouton de réglage de la longueur de points peut être régèle sur N pour la plupart des travaux de couture.
• Réglez la longueur entre N et 4 pour coudre des tissus épais.
• Réglez la longueur sur 2 pour coudre les tissus fins et obtenir un excellent résultat sans déformer la couture.

15. Réglage de la largeur de la couture

• La largeur du surjet peut être modifiée en changeant la position de l'aiguille, mais aussi à l'aide du bouton de réglage.

Réglage de la largeur par changement de l'aiguille

• La largeur du surjet change par la position de l'aiguille :

a) utilisation de l'aiguille gauche......6mm (15/64 inch)
b) utilisation de l'aiguille droite. 4mm (10/64 inch)
c) utilisation de l'aiguille chaînette....8.8mm (11/32 inch)

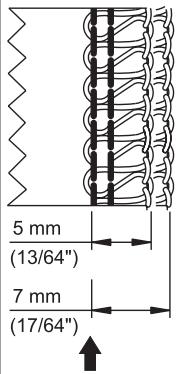

Réglage de la largeur à l'aide du bouton de réglage

• L'utilisation du bouton de réglage permet le réglage de la largeur du point dans ces limites.

a) utilisation de l'aiguille gauche......5 à 7 mm (13/64 à 17/64 inch)

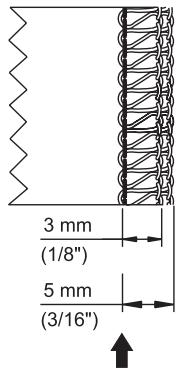

b) utilisation de l'aiguille droite. 3 à 5 mm (1/8 à 3/16 inch)
c) utilisation de l'aiguille chainette..7.8 à 9.8 mm (5/16 à 3.8 inch)

aiguille droite
aiguille de chaînette

aiguille gauche

aiguille gauche
aiguille droite
aiguille de chaînette

Comme illustré ci-contre, tournez le bouton de réglage dans le sens contraire des aiguilles d'une montre pour augmenter la largeur de coupe et dans le sens des aiguilles d'une montre pour réduire la largeur de coupe.

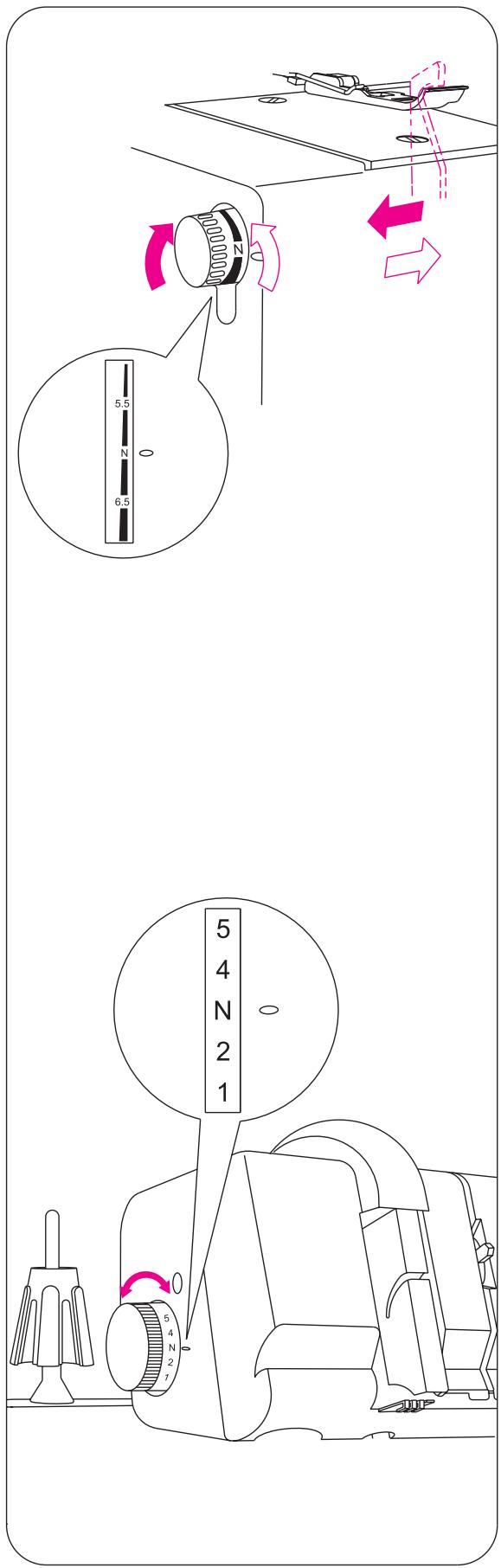

16. Réglage de la pression du pied

• La pression du pied de cette machine a eté pré-régée à l'usine pour la couture de tissus moyens.
• La plupart des materiaux ne nécessitant pas de réglage de la pression du pied. Cependant, le réglage est parfois nécessaire lors de la couture de tissus très légers ou trèsslourds.
• Dans ce cas, N pour normal, 1 pour une pression légère et 5 pour une pression forte.
• Pour tissus légers......diminuez la pression.
• Pour tissus lourd.......augmentez la pression.

17. Entrainement différentiel

• L'entrainment différentiel est un système qui permet d'étirer le tissu ou de résorber l'embu lorsque la vitesse de mouvement de la griffe avant par rapport à la griffe arrêté est modifiée.
• Le rapport d'entrainment différentiel varie de 1/0.6 à 1/2.0. Le réglage se fait a l'aide du bouton de réglage d'entrainment différentiel illustré ci-contre.
• L'entraînement differentiel est particulièrement utile pour surjeter des tissus extensibles ou coupés dans le biais.
• Le réglage N correspond à un rapport d'entrainment de 1/1.

Surjet resserre

• Le surjet resseré est utilisé pour surfiler avant l'assemblage de pieces de vêtement (manches, empiècements, ourllets de jupes etc...) coupés dans des matières extensibles ou dans le biais.

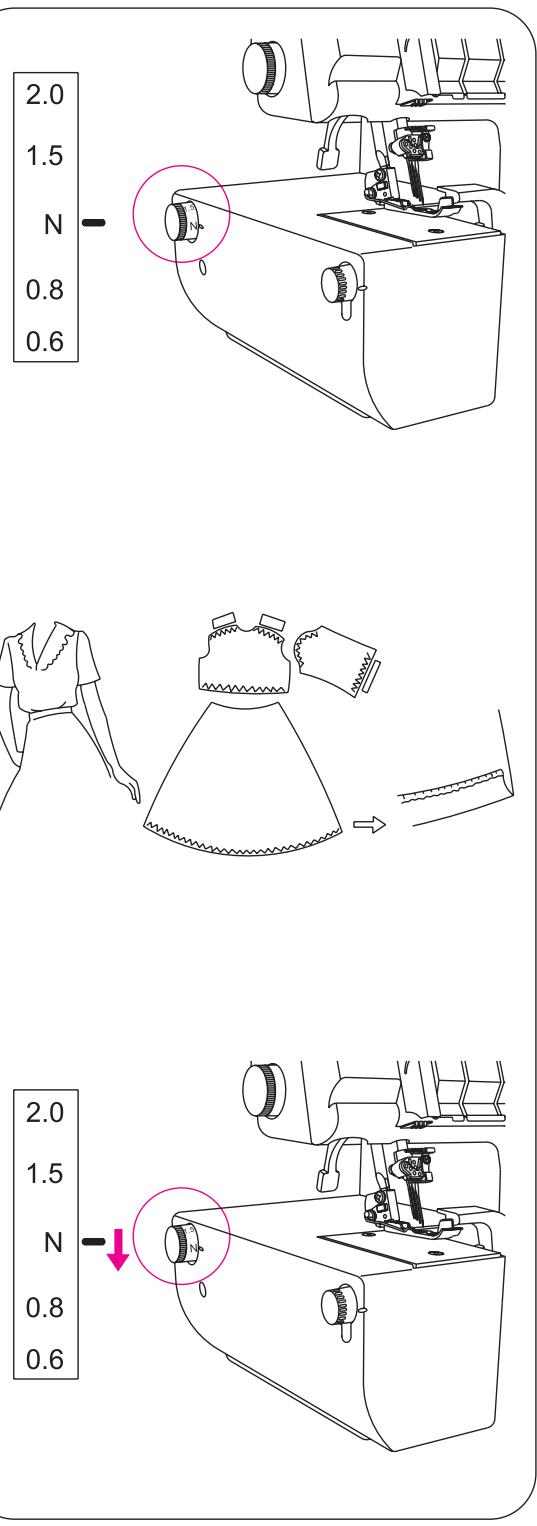

Utilisation du bouton de réglage pour les frances

• Positionnez le bouton de réglage en dessous de N. Le réglage dépend de la qualité du tissu, ainsi que de l'importance de l'embu et testez avant de coudre votre ouvrage.

Note: pour réaliser un surjet normal, positionnez le bouton de réglage sur "N".

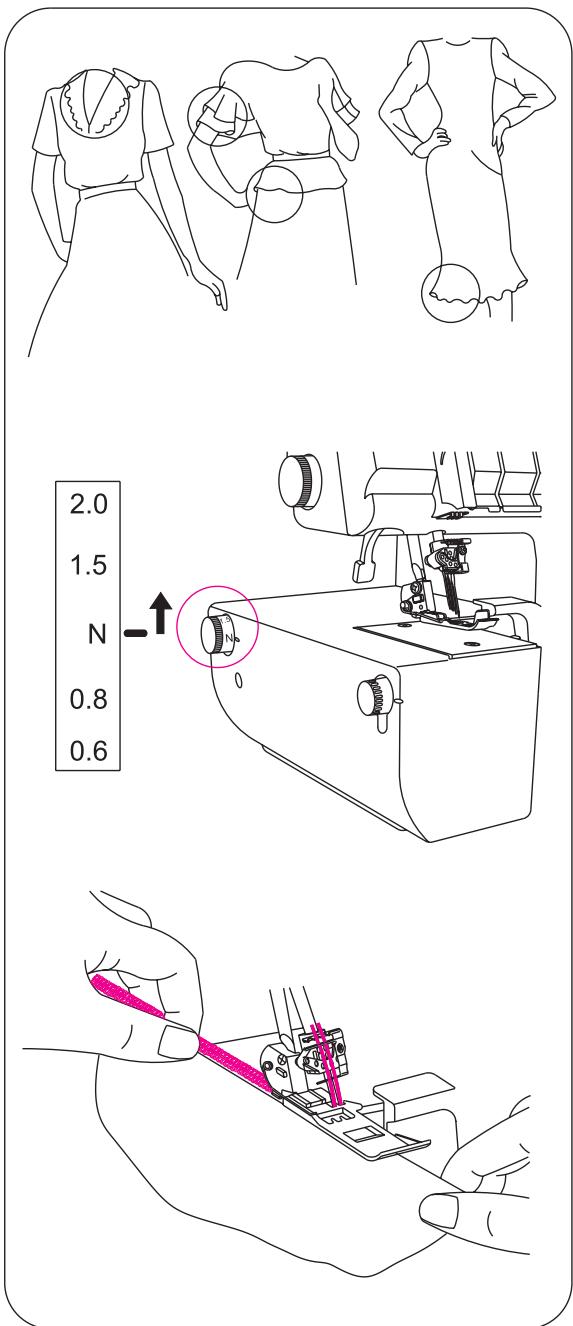

Surjetétiré

• Le surjet étiré est idéal pour réaliser des finitions decoratives sur des cols, manches, ou letts de jupes etc...coupés dans un tissu à structure lâche ou à mailles.

Réglage du différentiel pour le surjet étiré

• Positionnéz le bouton de réglage au dessus de N.
• Pour réaliser cette couture, tendez légèrement le tissu en le tenant devant et derrière le pied presseur.

Note :

si " l'étirage" est mal régèle par rapport à la nature du tissu utilisé, celui-ci a tendance à glisser et le surjet est irrégulier.

Dans ce cas, positionné le bouton de réglage de l'entrainment différentiel plus après de N.

Assurez-vous que le réglage de l'entrainment différentiel soit sur N pour coudre un surjet normal.

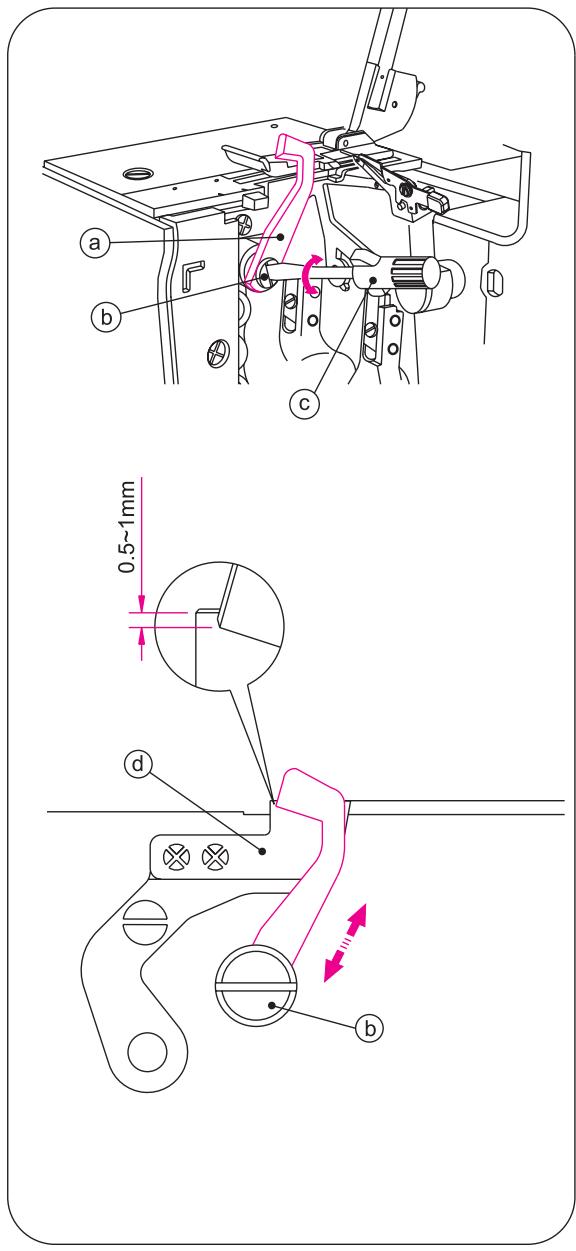

18. Comment neutraliser le couteau

Attention:

Assurez-vous que la machine soit hors tension.

Placement du couteau mobile en position repos

• Ouvrez le cache boucleur (page 12).

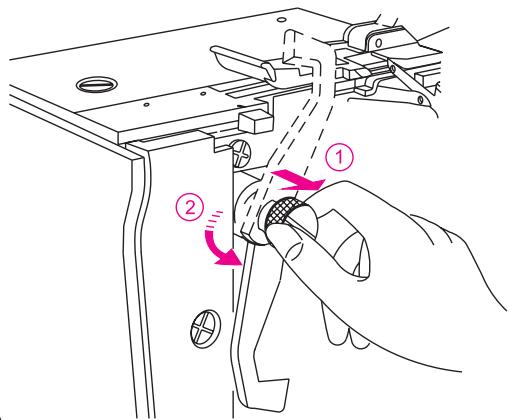

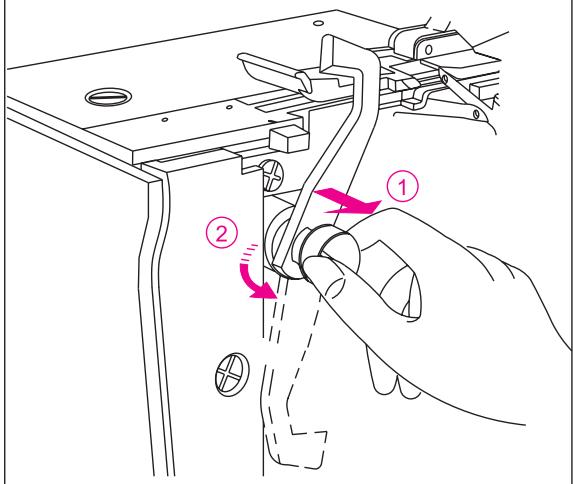

• Tirez le bouton du couteau mobile vers la droite le plus possible.
• Tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à ce que le couteau soit en position de repos.

Placement du couteau mobile en position de travail

• Ouvrez le cache boucleur.
• Tirez le bouton du couteau mobile vers la droite le plus loin possible.
• Tournez le bouton dans le sens des aiguilles d'une montre jusqu'à ce que le couteau soit en position de travail.

Attention:

Fermez toujours le cache boucleur avant d'utiliser la machine.

19. Conversion du boucleur supérieur en tendeur

Attention:

Assurez-vous que la machine soit hors tension.

Lorsque l'on n'utilise pas le boucleur supérieur, le tendeur doit etre place dans le chas du boucleur.

Conversion en tendeur

• Pour placer le tendeur, nevez le levier blanc du tendeur pour insérer la pointe dans le chas du boucleur supérieur.
• Lorsque l'on utilise le boucleur supérieur, le tendeur doit etre retire.

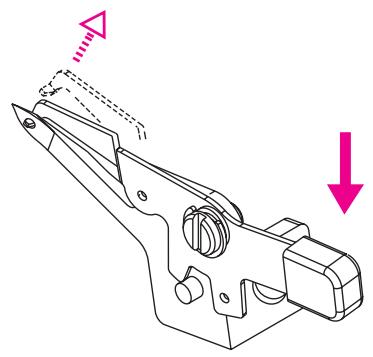

Reconversion en boucleur supérieur

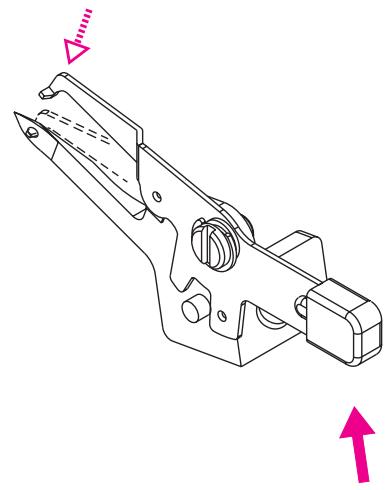

• Pour retirer le tendeur, baisser le levier blanc du tendeur.

20. Surjet standard et ourlet roulotté

La couture du surjet standard

• Poussez le sélection du doigt mailleur sur N pour le sortir pour la réalisation du surjet.

Note: assurez-vous que le sélecteur du doigt mailleur est poussé le plus loin possible vers N.

La couture de l'ourlet roulotté

• Tirez le sélection du doigt mailleur sur R pour le rétractor pour la réalisation de l'ourlet roulotté.

Note: assurez-vous que le sélecteur de doit mailleur est tiré le plus loin possible vers R.

21. Dégagement de la chainette et test de couture

Note:

Ces instructions ne sont pas applicables à la réalisation du point de recouvrement.

Pour les instructions concernant le point de recouvrement voir page 49 " Résolution du point de recouvrement"

• Lorsque la machine est complètement enfilée, placez tous les fils sur la plaque à gauche du pied presseur.
  Tenez les fils et tendez les légrement.
• Tournez le volant vers vous 2 ou 3 tours complets pour démarrer la chaînette.
• Relevez le pied presseur en abaissant le releveur de pied presseur.
• En tenant la chaînette, appuyez sur le pied presseur jusqu'à l'obtention d'une chaînette de 5 à 7.5cm (2-3inch).
• Placez le tissu sous le pied presseur et faites un échantillon.

Note :

ne retenez pas le tissu en coupant, vous risqueriez de faire devier l'aiguille et de la casser.

• A la fin de la couture, continuez à faire fonctionner la machine avec le pied presseur baisse jusqu'à l'obtention d'une chaînette de 15 a 20cm.

Note :

s'il est difficile de dégager la chaînette, tirez légarement le tissu vers l'arrière.

• Coupe les fils.

Note :

chaque fois que vous ré-enfilez la machine, dégagez la chaînette et faites un échantillon pour vérifier les tensions et pour faire les réglages nécessaires.

Informacion

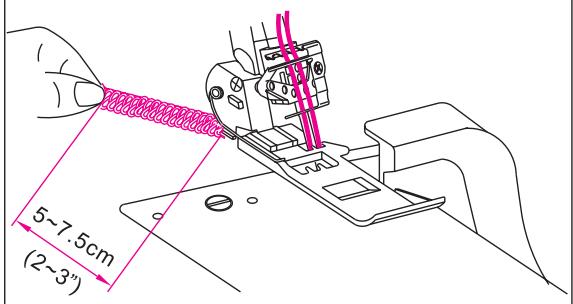

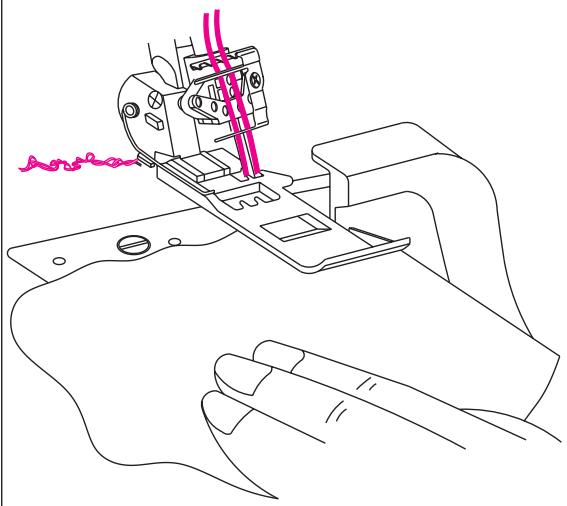

• Des marques pour indiquer l'emplacement des piques sont apparentés sur le pied presseur fixé sur la machine.

22. Instructions de réglages et de couture

1) chainette double

La tension est régée automatiquement quand vous scélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

La longueur du point pour la chaînette doit être supérieure à 2mm.

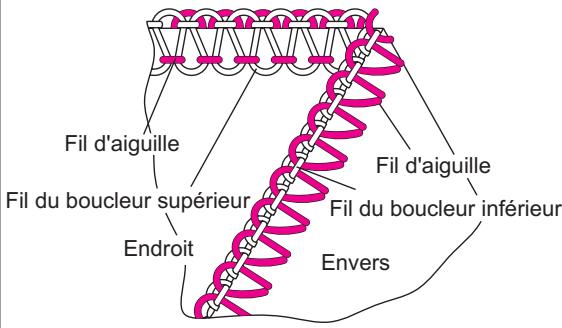

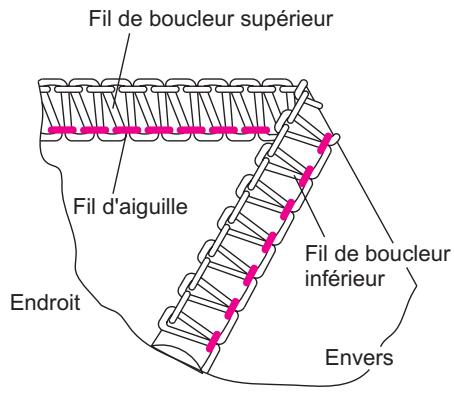

Equilibrage correct des tensions

• Placez le bouton de tension automatique sur D conformément à l'illustration de droite et effectuez un test de couture sur un morceau de tissu.

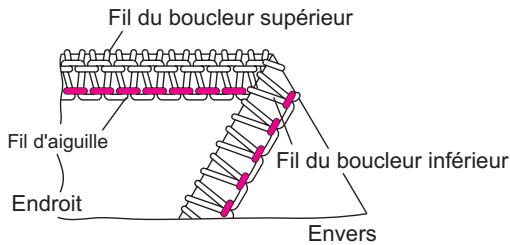

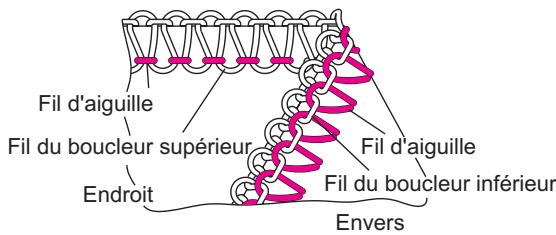

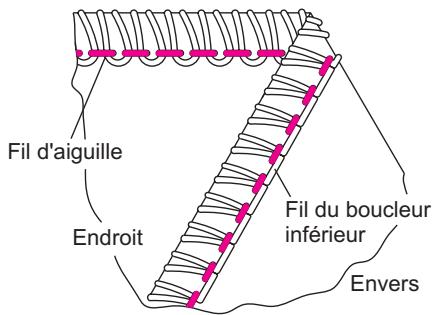

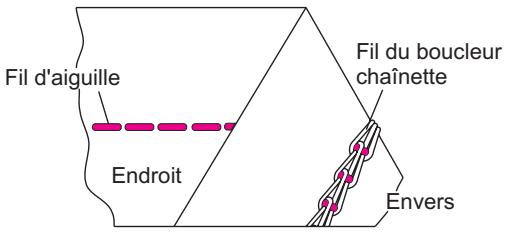

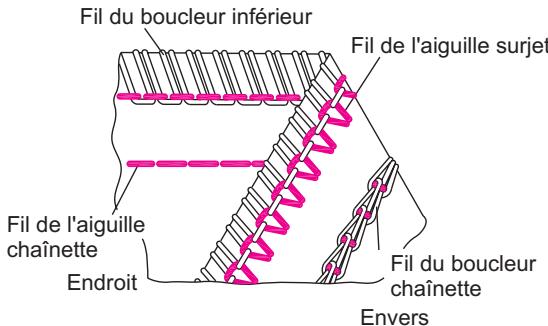

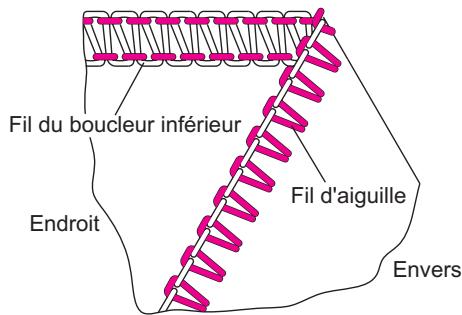

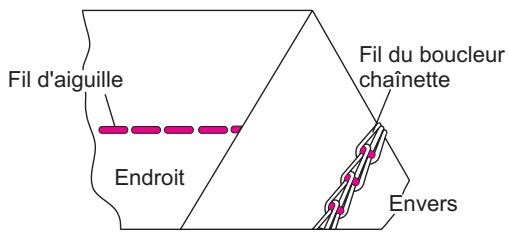

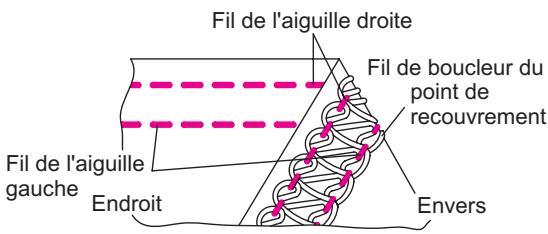

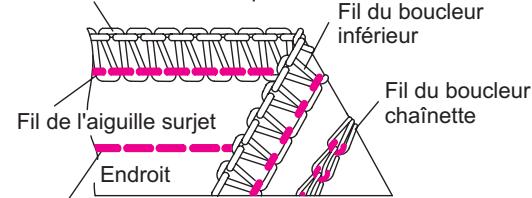

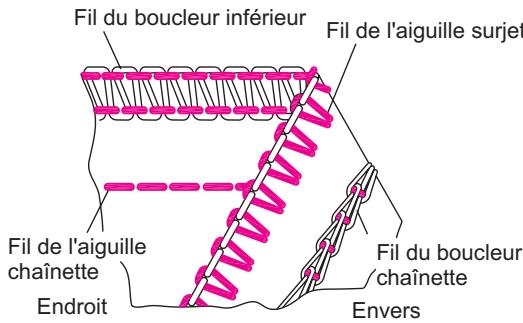

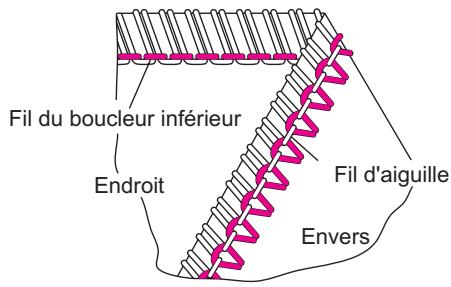

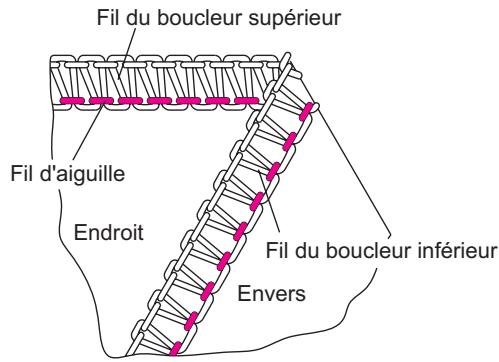

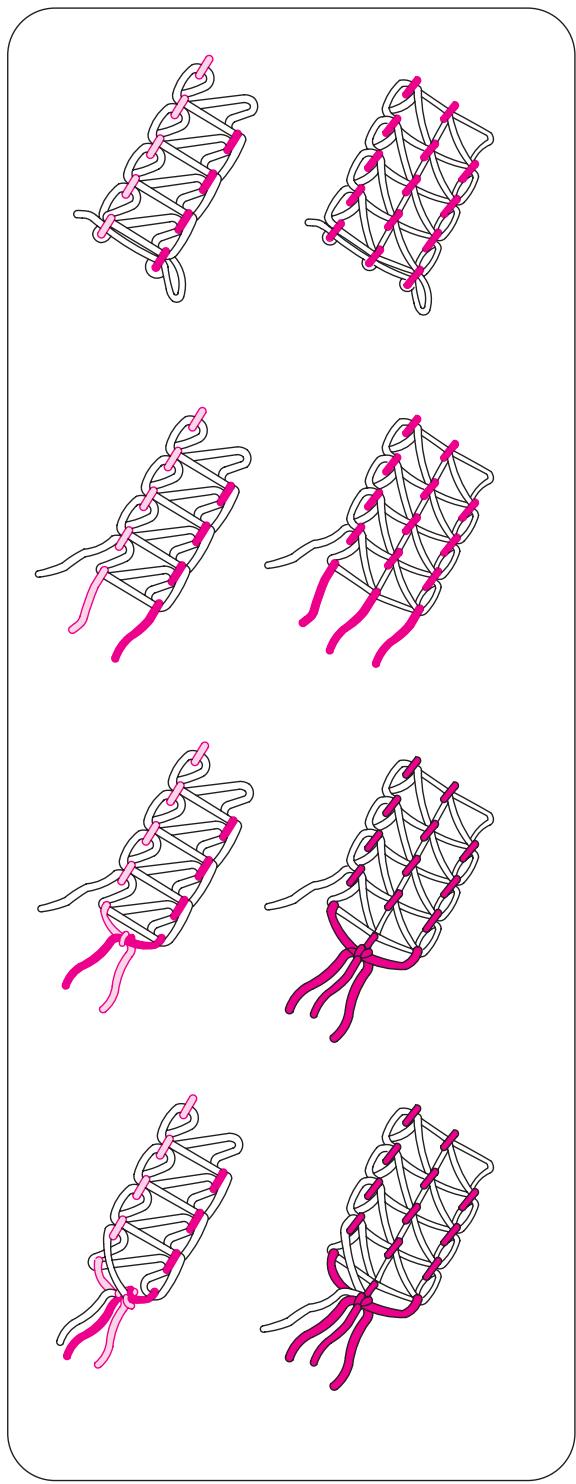

Comment équilibrer les tensions

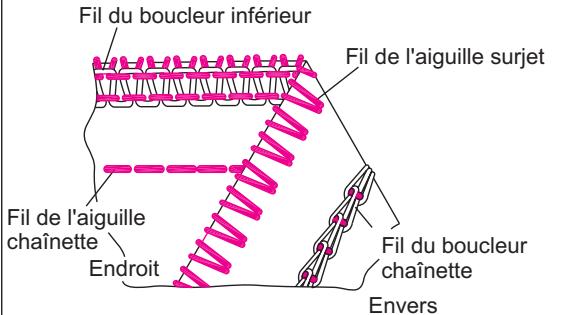

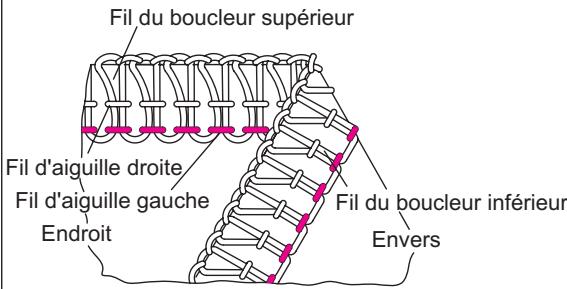

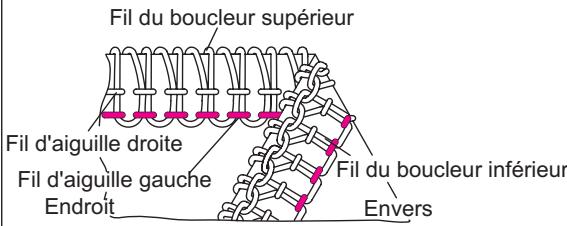

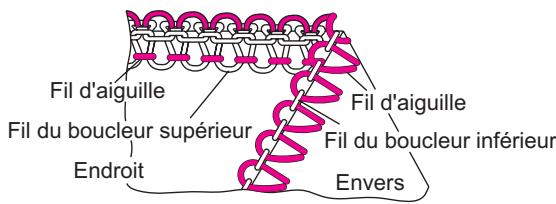

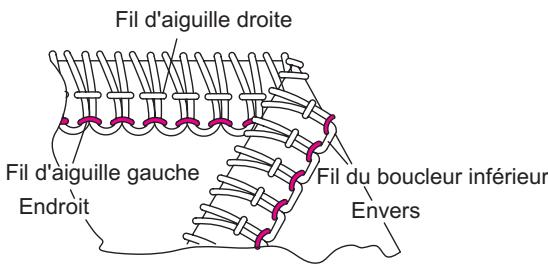

• Lorsque la tension du fil de l'aiguille de chaînette est trop faible :
• Placez la manette de réglage fin pour la tension du fil d'iguille (bleue) sur une position plus élevé,
• ou bien placez la manette de réglage fin pour la tension du fil du boucleur point de chaînette (marron) sur une position moins élevée.

STA:D

Position d'aiguille
Sélecteur du doigt mailleur	R
Longueur de point	2 à 4
Position du bouton d'embrayage	C

Tissu	Réglage de tension
	Orange	Bleu	Vert	Rouge	Brun
Tissu moyen		●			●

Le point de chaînette à 2 fils se fait avec une aiguille et un boucleur.

Normalement, cette machine rase le bord du tissu pendant la couture.

Cependant il est possible de placer le point de chaînette à la distance souhaitée du bord du tissu en neutralisant le couteau, en débrayant le boucleur supérieur et en installerant le guide de couture.

Attention:

Assurez-vous que la machine soit hors tension.

a) Neutralisez le couteau

• Voir page 35 pour les instructions concernant la neutralisation du couteau.

b) Débrayer le boucleur supérieur

• Tournez le volant vers vous jusqu'à ce que l'arbre soit le plus à droite possible.
• Poussez le bouton d'embrayage à gauche et vers le haut pour le point de recouvrement ou de chaînette.

c) Embrayez le boucleur

• Tournez le volant jusqu'à ce que l'arbre soit le plus à droite possible.
• Poussez le bouton d'embrayage à gauche et vers le bas pour le surjet.

d) Mise en place du guide de couture

Ouvrez le cache boucleur.
- Retirez le cache couteau et installez le guide.
- Les graduations sur le guide de couture indiquent la distance jusqu'à l'aiguille gauche du point de recouvrement.

Utilisez ce guide pour selectionner la distance entre l'aiguille gauche du point de recouvrement et le bord du tissu.

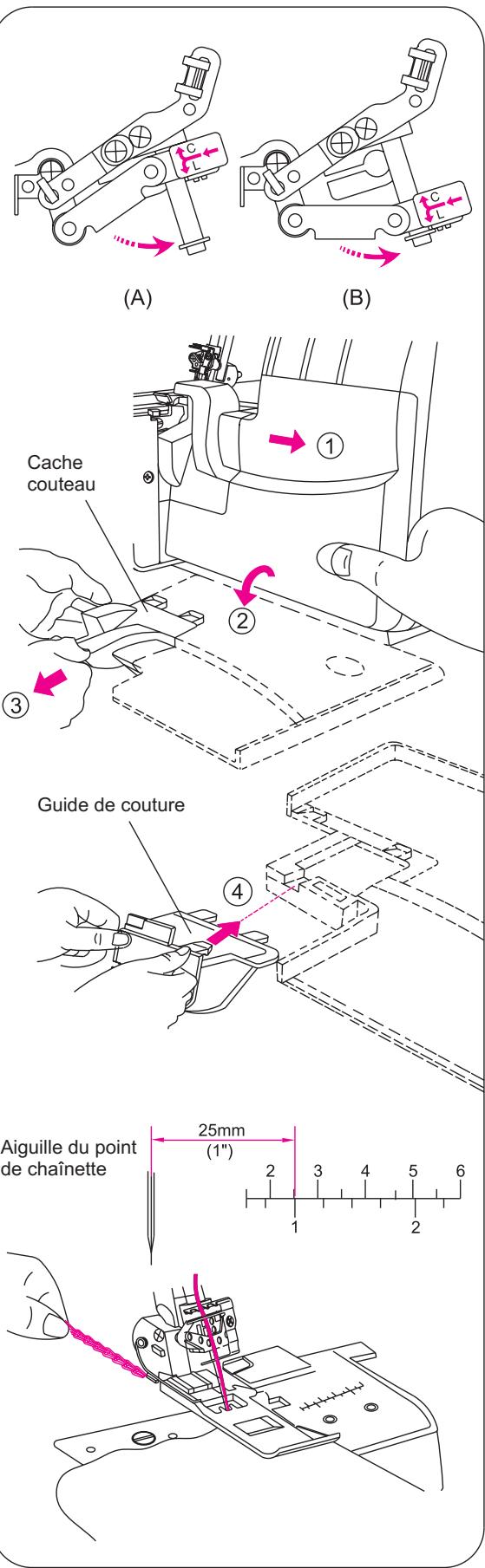

e) Début et fin de couture

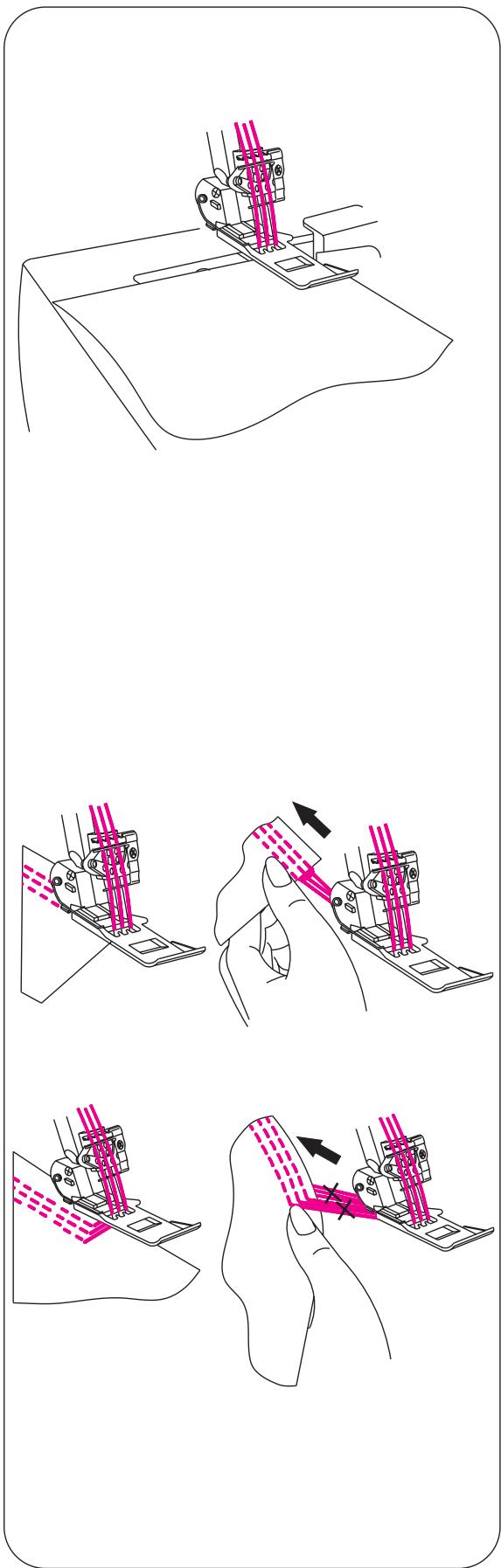

• Lorsque vous commencez à coudre, après avoir enfillée la machine, cousez 2 à 3 cm sur un petit morceau de tissu pour réaliser une chanînette. Lorsque vous commencez une couture, tirez les fils de la chanînette doucement vers l'arrête de la machine jusqu'à ce que l'aiguille pénétre dans le tissu.
• A la fin d'une couture, tirez doucement le tissu vers l'arrière de la machine et faites une chaînette.

2) Surjet 2 fils bordé

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

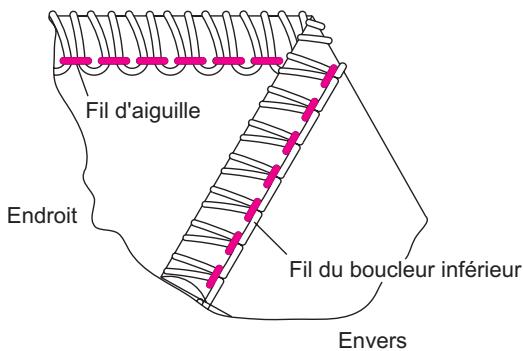

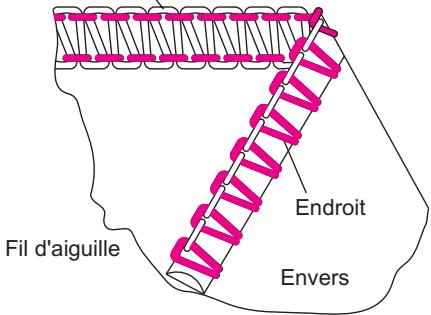

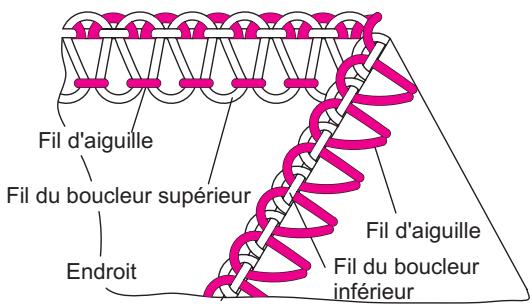

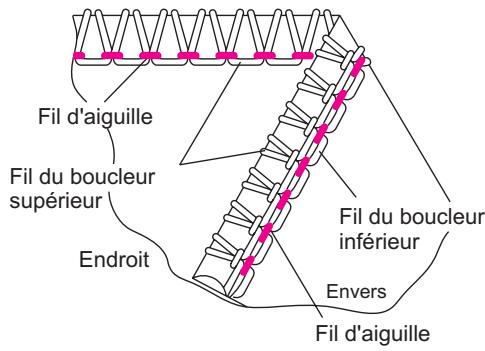

Equilibrage correct

• Placez le bouton de tension automatique sur D ou G conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

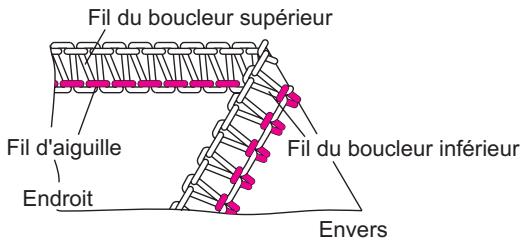

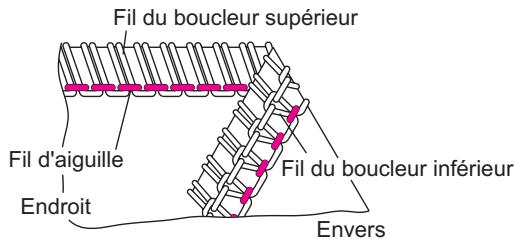

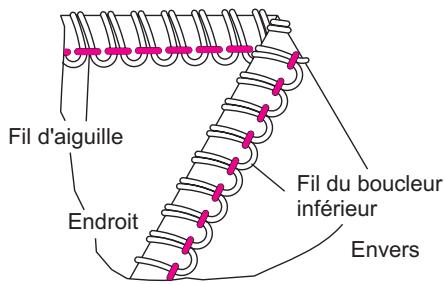

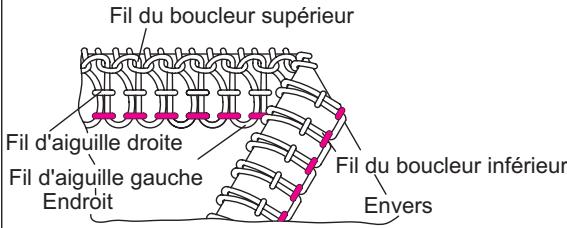

Comment équilibrer les tensions

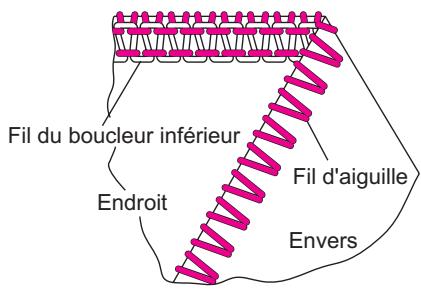

• Lorsque le fil du boucleur inférieur est trop tendu ou que celui de l'aiguille est trop l'âche :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position moins élevée,
• ou bien placez la manette de réglage précis de la tension du fil d'aiguille (orange ou bleue) sur une position plus élevé.
• Si la tension du fil du boucleur inférieur est trop l'âche :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé.

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	tendeur

STA:D

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen		●	Tendeur	●

STA:G

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●		Tendeur	●

3) Surjet 2 fils

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur E conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

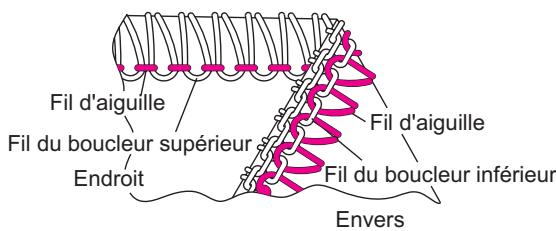

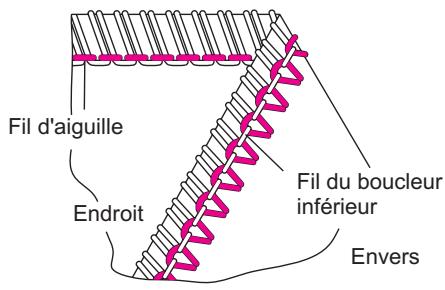

Comment équilibrer les tensions

Lorsque le fil du boucleur se voit sur l'envers du tissu :
- Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
- ou bien placez la manette de réglage précis de la tension du fil d'iguille (orange ou bleue) sur une position moins élevée.

Lorsque la tension du fil de l'aiguille est trop faible :
- Placez la manette de réglage précis pour la tension du fil d'aiguille (orange ou bleue) sur une position plus élevé,
- ou bien placez la manette de réglage précis de la tension du fil du boucleur inférieur (rouge) sur une position moins élevée.

STA:E

Position d'iguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	tendeur

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen		●	Tendeur	●

4) Surjet 3 fils

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur A ou B conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

Comment équilibrer les tensions

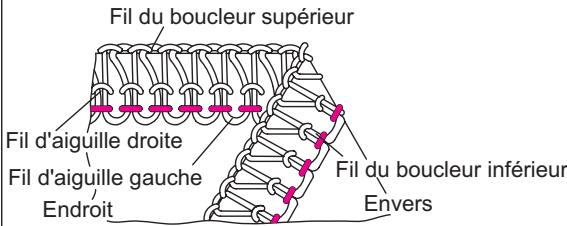

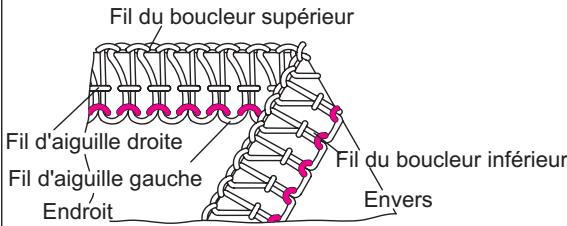

• lorsque le fil du boucleur supérieur est visible sur l'envers du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur supérieur (verte) sur une position plus elevée,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur inférieur (rouge) sur une position moins élevée.
• lorsque le fil du boucleur inférieur est visible sur l'endetroit du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur supérieur (verte) sur une position moins élevée.
• Si le fil d'aiguille est trop lâche, placez la manette de réglage précis du fil d'aiguille (orange ou bleue) sur une position plus élevé.

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	N/A

STA:A

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen		●	●	●

STA:B

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●		●	●

5) Surjet 3 fils décoratif

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur F conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

Comment équilibrer les tensions

• lorsque la tension du fil du boucleur inférieur est trop l'âche:
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil d'iguille (orange ou bleue) sur une position moins élevée.
• lorsque la tension du fil du boucleur supérieur est trop lâche:
• Placez la manette de réglage précis pour la tension du fil du boucleur supérieur (verte) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil d'aiguille (orange ou bleue) sur une position moins élevée.
• lorsque le fil de tension du boucleur supérieur est trop l'âche:
• Placez la manette de réglage précis pour la tension du fil d'aiguille (orange ou bleue) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur supérieur (verte) sur une position moins élevée.

STA:F

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	N/A

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen		●	●	●

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●		●	●

6) faux safety extensible à 3 fils

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur G conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

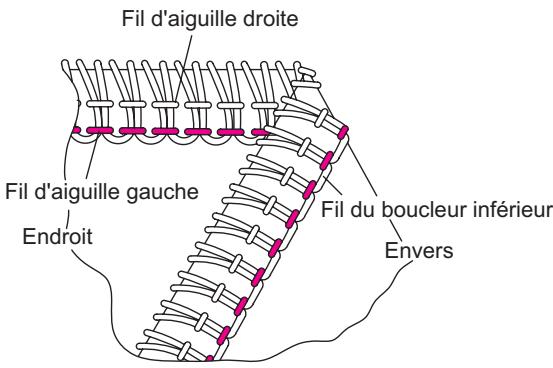

Comment régler les tensions

• Lorsque la tension du fil du boucleur inférieur est trop l'âche:

• Placez la manette de réglage précis pour la tension du boucleur inférieur (rouge) sur une position plus élevé.

• Lorsque la tension du fil de l'aiguille gauche est trop l'âche :

• Placez la manette de réglage précis pour la tension du fil de l'aiguille gauche (manette orange) sur une position plus élevé.

• Lorsque la tension du fil de l'aiguille droite est trop l'âche:

• Placez la manette de réglage précis pour la tension du fil d'aiguille (bleue) sur une position plus élevé.

STA:G

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	utilisé

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●	●	Tendeur	●

7) faux safety extensible à 4 fils

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur A conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

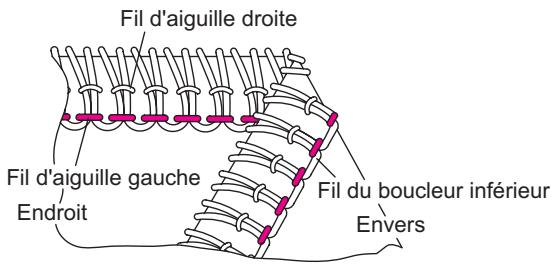

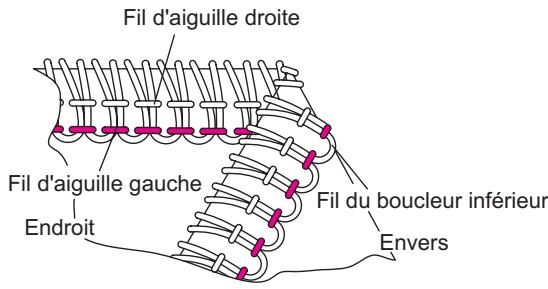

Comment régler les tensions

• Lorsque le fil du boucleur supérieur est visible sur l'envers du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur supérieur (verte) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur inférieur (rouge) sur une position moins élevée.
• Lorsque le fil du boucleur inférieur apparaît sur l'endetroit du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur supérieur (verte) sur une position moins élevée.
  Lorsque le fil de l'aiguille gauche est trop l'âche:
• Placez la manette de réglage précis pour la tension du fil d'aiguille (orange) sur une position plus élevé.
• Lorsque la tension du fil de l'aiguille droite est trop l'âche :
• Placez la manette de réglage précis pour la tension du fil de l'aiguille droite (bleue) sur une position plus élevé.

STA:A

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	N/A

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●	●	●	●

8) safety à 4 fils

La tension est régée automatiquement quand vous scélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manéttes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur l conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

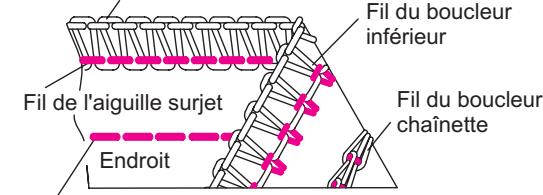

Comment régler les tensions

• Lorsque le fil du boucleur inférieur apparaît sur l'endetroit du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur supérieur (verte) sur une position moins élevée.

Lorsque le fil de l'aiguille droite est trop l'ache :
- Placez la manette de réglage précis pour la tension du fil de l'aiguille droite (bleue) sur une position plus élevé.

Lorsque le fil de l'aiguille de point de chaînette est trop lâche :
- Placez la manette de réglage précis pour la tension du fil du boucleur point de chaînette (orange) sur une position plus élevé,
- ou bien placez la manette de réglage précis de la tension du fil du boucleur point de chaînette (marron) sur une position moins élevée.

STA:1

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2 à 4
Tendeur	Utilisé

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●	●	Convertidor	●	●

9) 5-Faden-Sicherheitsnacht

La tension est régée automatiquement quand vous scélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

Equilibrage correct

• Placez le bouton de tension automatique sur B conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

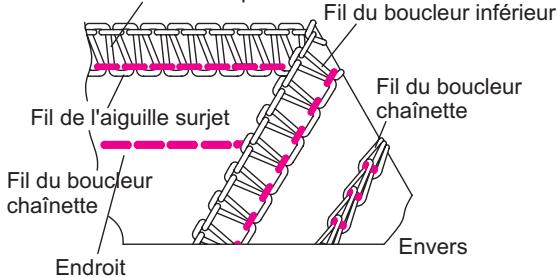

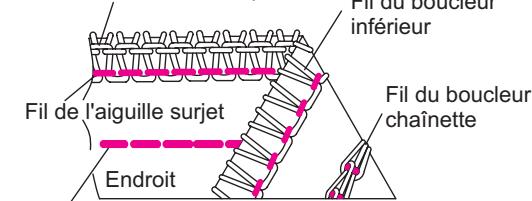

Comment régler les tensions

• lorsque le fil du boucleur supérieur se voit sur l'envers du tissu :
• Placez la manette de réglage précis pour la ension du fil du boucleur supérieur (verte) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur inférieur (rouge) sur une position moins élevée.
• lorsque le fil du boucleur inférieur se voit sur l'endetroit du tissu :
• Placez la manette de réglage précis pour la tension du fil du boucleur inférieur (rouge) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur supérieur (verte) sur une position moins élevée.
• lorsque le fil de l'aiguille droite est trop l'âche :
• Placez la manette de réglage précis pour la tension du fil de l'aiguille gauche (bleue) sur une position plus élevé.
• lorsque le fil de l'aiguille du point de chaînette est trop lâche :
• Placez la manette de réglage précis pour la tension du fil de l'aiguille point de chaînette (orange) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur point de chaînette (marron) sur une position moins élevé.

STA:B

Position d'aiguille
Sélecteur du doigt mailleur	N
Longueur de point	2~4
Tendeur	N/A

Fil du boucleur supérieur

Tissu	Molette de tension
	Orange	Bleu	Vert	Rouge	Brun
Moyen	●	●	●	●	●

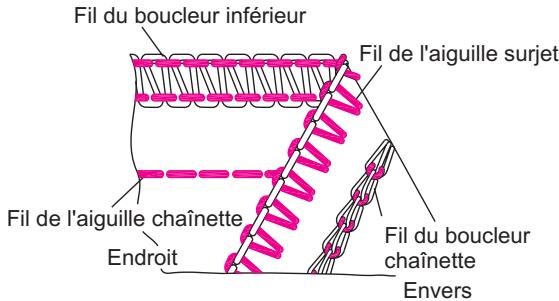

Fil du boucleur supérieur
Fil du boucleur chaînette
Envers

Fil du boucleur supérieur
Fil du boucleur chaînette
Envers

Fil du boucleur supérieur
Fil du boucleur chaînette
Envers

Fil du boucleur supérieur
Fil du boucleur chaînette
Envers

23. Comment coudre un point de recouvrement

• Cette machine peut réaliser un point de recouvrement à trois fils d'une largeur de 5.6 mm .
• le point de recouvrement peut être utilisé comme cordure ou comme surpique et pour ourler le bas de tee- shirts ou sweat shirts etc...
• le point de recouvrement est plus adapté aux matieres extensibles comme la maille.
• Il peut aussi être utilisé pour d'autres tissus comme la toile, mais il est nécessaire de régler précisément les tensions afin d'eviter la casing du fil ou des points sautés.
• S'il se produit des points sautés ou si le fil casse en coupant de la toile, changer les aiguilles puis ajuster les tensions petit à petit (1/4 de N° à la fois).

Preparation de la machine

Attention:

Vérifiez que la machine est hors tension.

• Ouvrez le cache boucleur ( voir page 12).
• Débrayez le boucleur supérieur mobile (voir page 40).
• Neutralisez le couteau supérieur mobile (voir page 35).
• Positionnez le bouton de débrayage (voir page40).
• Positionnez le sélecteur du doigt mailleur sur'R' (voir page 37).
• Retirez l'aiguille droite surjet(B) puis l'aiguille gauche(A).
• Pour le triple point de recouvrement de 5.6mm, placez l'aiguille droit du point de recouvrement(E), l'aiguille centrale(D) puis l'aiguille gauche (C)(voir page 25-29).
• Enfilez les aiguilles E-D et C puis le boucleur du point de recouvrement(brun) (voir page 20-21).
• Installez le guide de couture plate (voir page 40).
• Les graduations du guide de couture indiquent la distance depuis l'aiguille centrale du point de recouvrement.
  Utilise ce guide pour positionner le bord du tissu et fermer le cache boucleur.

Informations supplémentaires pour le point de recouvrement

Début et fin de couture

Note : les instructions donnéesAAPARAVANT ne peuvent s'appliquer au point de recouvrement : la chanette ne se fait pas en fin de couture.

Au début de la couture

• Levez le pied presseur.
• Placez un tissu sous le pied presseur derrière l'aiguille.
• Abaissez le pied presseur en relevant le releveur de pied presseur.

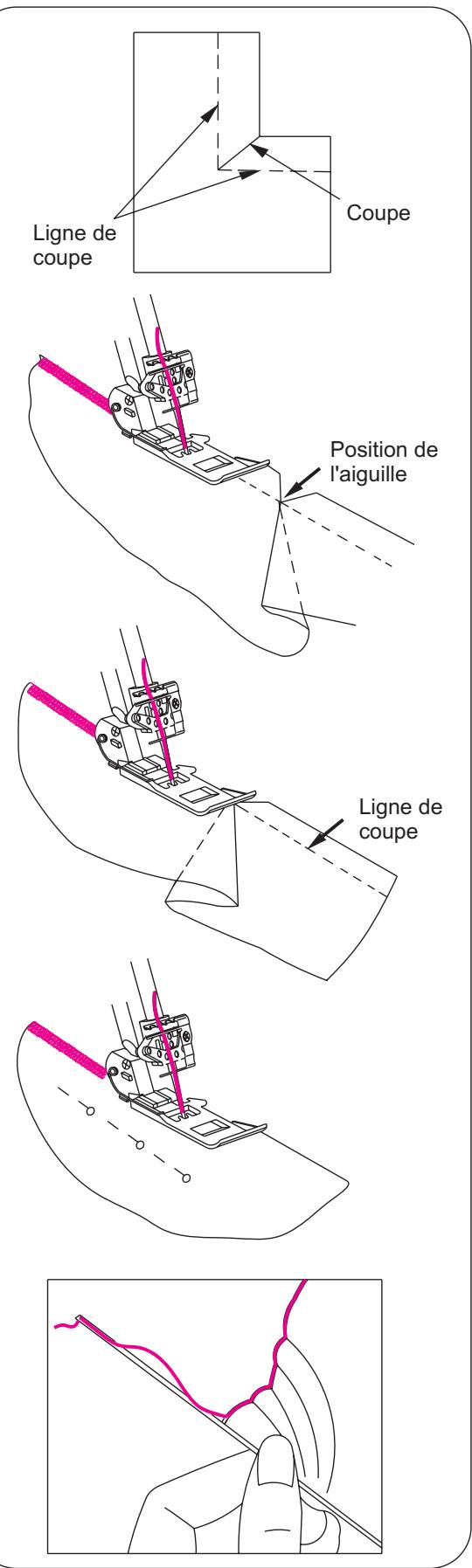

Note : lorsque vous désirezCOMMencer une couture au milieu du tissu, placez le tissu à l'endroit où vous désirez coudre.

2-Tensions conseillées pour le point de recouvrement à deux aiguilles

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

• La longueur du point de recouvrement doit être égale ou supérieur à N (2,5 mm).

Réglage correct

• Placez le bouton de tension automatique sur K ou H conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

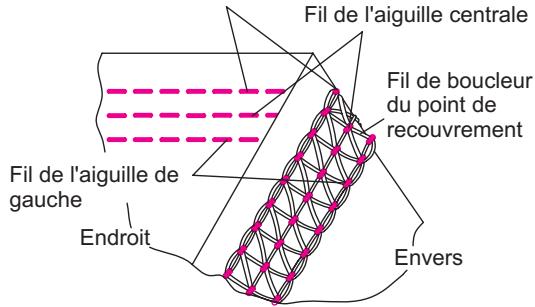

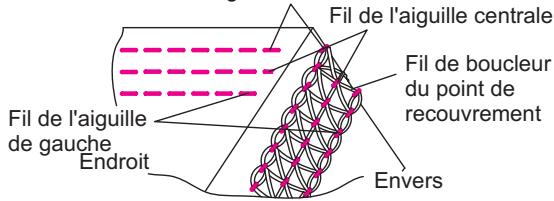

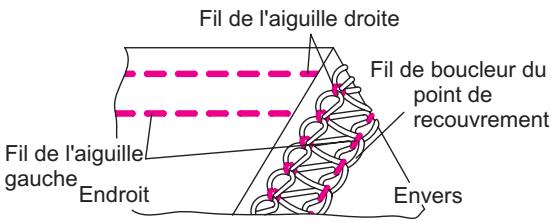

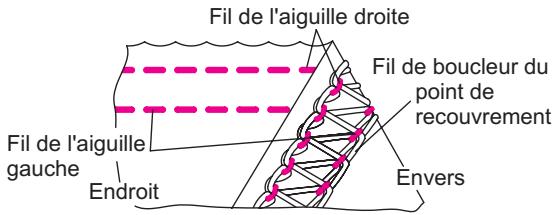

Comment régler les tensions

Lorsque le fil du boucleur de point de recouvrement est trop lache :
- Placez la manette de réglage précis pour la tension du fil du boucleur point de recouvrement (marron) sur une position plus élevé.
Lorsque le fil de l'aiguille gauche est trop l'âche :
- Placez la manette de réglage précis pour la tension du fil de l'aiguille gauche point de recouvrement (orange) sur une position plus élevé,
- ou bien placez la manette de réglage précis de la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevé.
Lorsque le fil de l'aiguille droite est trop l'ache :
- Placez la manette de réglage précis pour la tension du fil de l'aiguille droite point de recouvrement (bleue ou orange) sur une position plus élevé,
- ou bien placez la manette de réglage précis de la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevée.
- Lorsque l'endetroit du tissu entre les fils d'aiguilles fait un renflement et que sur l'envers la couture est serrée :
- Placez la manette de réglage précis pour la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevée.

position d'aiguille
séclecteur du doigt mailleur	R
longueur de point	N-4
position du bouton d'embrayage	C

Fil du boucleur	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester	●	●			●
Nylon	●	●			●

STA:H
Fil du boucleur	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester	●		●		●
Nylon	●		●		●

3-Tensions conseillées pour le point de recouvrement à trois aiguilles

La tension est régée automatiquement quand vous sélectionnez le type de point désiré avec le bouton rotatif de selection de la tension automatique (STA). Vous pouvez effectuer un réglage de précision de la tension à l'aide des manettes de réglage précis en fonction des critères suivants :

• La longueur du point de recouvrement doit être égale ou supérieur à N (2,5 mm).

Réglage correct

• Placez le bouton de tension automatique sur J conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

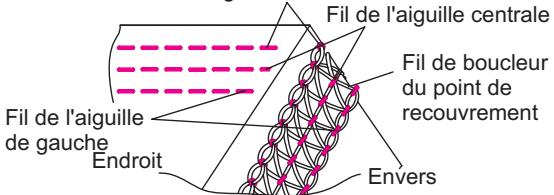

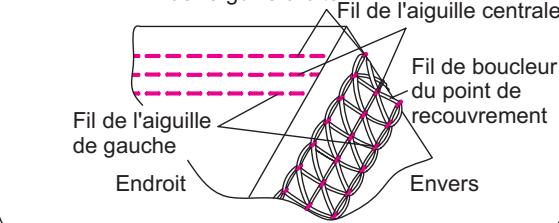

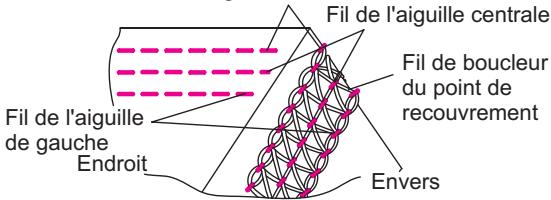

Comment régler les tensions

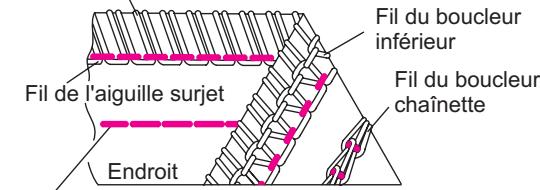

• Quand le fil du boucleur est trop lâche :

• Placez la manette de réglage précis pour la tension du fil du boucleur point de recouvrement (marron) sur une position plus élevé.

• Quand le fil de l'aiguille gauche est trop lâche :

• Placez la manette de réglage précis pour la tension du fil de l'aiguille gauche point de recouvrement (orange) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevé.
  Lorsque le fil de l'aiguille centrale est trop l'âche
• Placez la manette de réglage précis pour la tension du fil de l'aiguille centrale point de recouvrement (bleue) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevée.
  Lorsque le fil de l'aiguille droite est trop l'âche :
• Placez la manette de réglage précis pour la tension du fil de l'aiguille droite point de recouvrement (verte) sur une position plus élevé,
• ou bien placez la manette de réglage précis de la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevée.
• Lorsque l'endetroit du tissu entre les fils d'aiguilles fait un renflement et que sur l'envers la couiure est serrée:
• Placez la manette de réglage précis pour la tension du fil du boucleur point de recouvrement (marron) sur une position moins élevée.

STA:J

position d'aiguille
séclecteur du doigt mailleur	R
longueur de point	N-4
position du bouton d'embrayage	C

Fil de l'aiguille droite

Fil du boucleur	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester	●	●	●		●
Nylon	●	●	●		●

Fil de l'aiguille droite

Fil de l'aiguille droite

Fil de l'aiguille droite

Fil de l'aiguille droite

• Afin que le point de recouvrement ne s'effiloche pas a la fin de la couture, arrêtez la de la façon suivante :
• Lorsque la couture arrive au bord du tissu : nouez d'abord les fils des aiguilles (2 ou 3 fils) comme illustré ci-contre. Puis nouez ces fils avec le fil du boucleur.
• Lorsque la couture est arrêtée dans le tissu : tirez les fils d'aiguille sur l'envers du tissu (2 ou 3 fils) et nouce-les comme indiqué précédemment.
• Coupez les fils exédentaires.

Note: Normalement, le début de couture ne se défait pas, mais il est préférible d'arrêtier les fils de la même façon que déscribe précédèment pour la fin de la couture au bord du tissu.

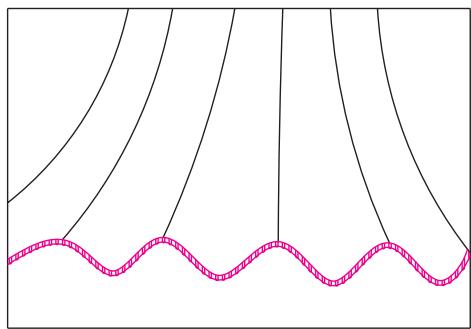

24. Comment réaliser un ourlet roulotté

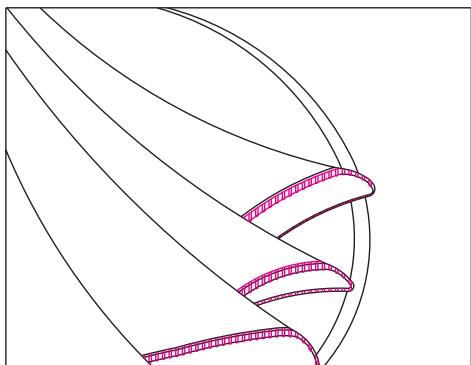

• Cette machine peut réaliser 4 types d'ourlet roulotté.
  L'ourlet roulotté est réalisé en roulant et en surjetant le bord du tissu.
• Vous obtiennentrez lesassageurs résultatsats sur les tissu fins tel que la batiste, le voile, l'organdi, le crêpe etc...
• L'ourlet roulotté ne convient pas aux tissus épais ou rigides.

Note : l'ourlet roulotté ne peut se faire qu'vec l'aiguille droite.

Preparation de la machine

Attention:

Vérifiez que la machine soit hors tension.

• Retirez l'aiguille gauche, l'aiguille chainette et l'aiguille pour le point de recouvrement.
• Placez le sélecteur de largeur de la couture en position R.
• Alignez le côté gauche de la plaque de support du sélecteur de largeur de la couture et la marque R sur la plaque à aiguille en tournant le sélecteur de largeur de la couture comme indiqué sur l'illustration.
• Sélectionnez une longueur de point entre un et deux pour une couture étroite.
• Aiguille: SINGER Cat 2022#14/90 ou 2022#11/80.
• Fil :une grande variété de fil peut être utilisé pour la réévaluation de l'ourlet roulotted.

Note : Pour obtenir un bel ourlet roulotted, enfilez le boucleur supérieur avec un fil mousse et le boucleur inférieur et l'aiguille avec un fil standard.

1) Ourlet roulotted standard 3 fils

Réglage correct

• Placez le bouton de tension automatique sur A conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

2) Ourlet roulotte 3 fils bordé

Réglage correct

• Placez le bouton de tension automatique sur C conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

Position d'aiguille
Sélecteur du doigt mailleur	R
Longueur de point	1~2
Tendeur	N/A

STA:A

Tissu léger	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester		●	●	●
Fil mousse		●	●	●

STA:C

Tissu léger	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester		●	●	●
Fil mousse		●	●	●

Note :

Pour obtenir un bel ourlet roulotted, enfilez le boucleur supérieur avec un fil mousse et le boucleur inférieur et l'aiguille avec un fil standard.

• Mettez le boucleur supérieur en fonction d'étendeur. (voir page 36)

3) Ourlet roulotté 2 fils standard

Réglage correct

• Placez le bouton de tension automatique sur E conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

4) Ourlet roulotted 2 fils bordé

réglage correct

• Placez le bouton de tension automatique sur D conformément à l'illustration à droite et effectuez un test de couture sur un échantillon de votre tissu.

Position d'aiguille
Sélecteur du doigt mailleur	R
Longueur de point	1~2
Tendeur	Utilisé

Fil de boucleur inférieur

STA:E

Fil du boucleur inférieur	Tension
	Orange	Bleu	Vert	Rouge	Brun
Fil mousse		●		●

STA:D

Tissu léger	Tension
	Orange	Bleu	Vert	Rouge	Brun
Polyester		●		●
Fil mousse		●		●

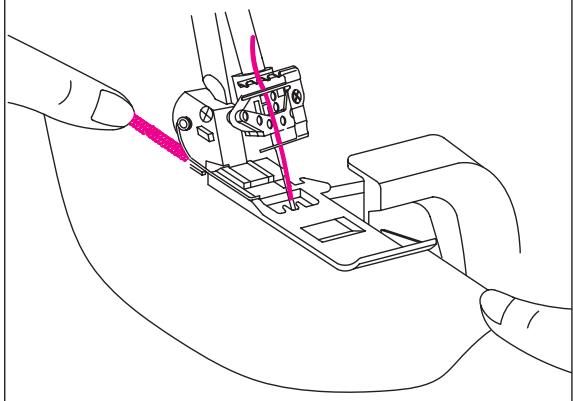

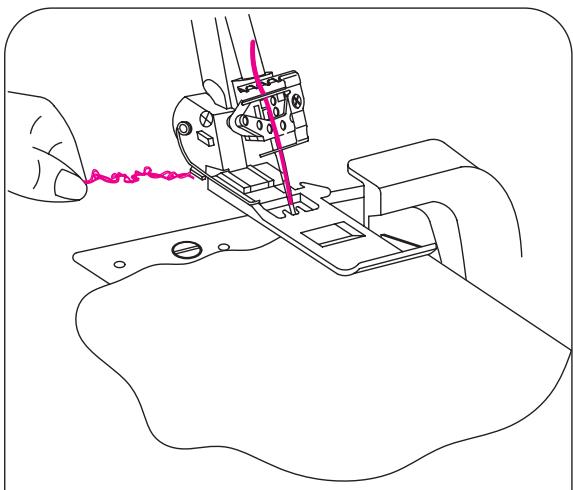

• Au démarrage, tenez les fils de la chainette pour éviter qu'ils ne s'emmèlent dans l'ourlet.
• Pour obtenir une meilleure finition de l'ourlet, tendez légèrement le travail dans le sens de la couture.
• La largeur minimum de l'ourlet roulotted que l'on peut obtenir est environ 1,5mm (1/16 inch), bien que la largeur de coupe minimal est de 3,5mm (9/64 inch).

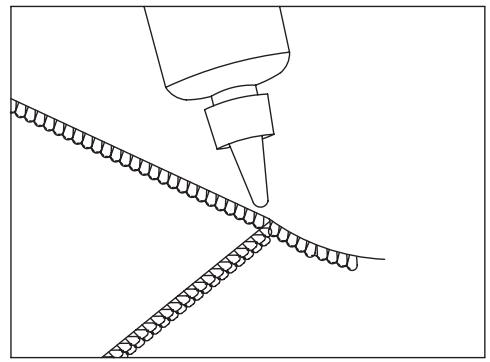

Pour arrêté la chainette de l'ourlet roulotté

• Appliquez une petite goute de colle liquide pour tissu, laissez secher puis coupe les fils pres des point de piqures.

Note:
Vérifiez que la collè ne tâche pas et respecte les couleurs avant l'application.

25. Autres points et conseils de couture

Comment réalisier un ourlet décoratif plat

• Le surjet plat est obtenu en réglant la tension du fil du surjet trois fils. La couture terminée, on tire sur les deux cots pour l'aplait.
• Le surjet décoratif plat peut être utilisé comme un point d'assemblage ou uniquement en point décoratif.

1) Préparation de la machine

Utilisez I'aiguille surjet droite ou gauche.
- Pour commencer, la machine doit être enfillée et la tension STA doit être réglée sur la position E pour un point de surjet à deux fils (page 42) ou bien sur la position F pour un point flatlock à trois fils (page 44).

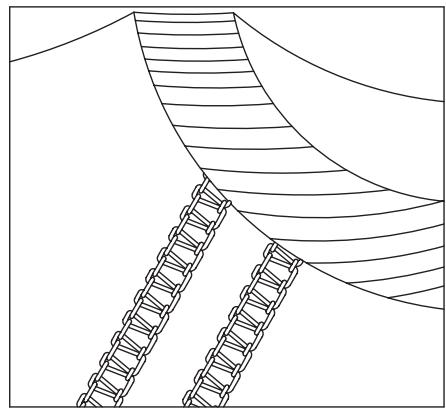

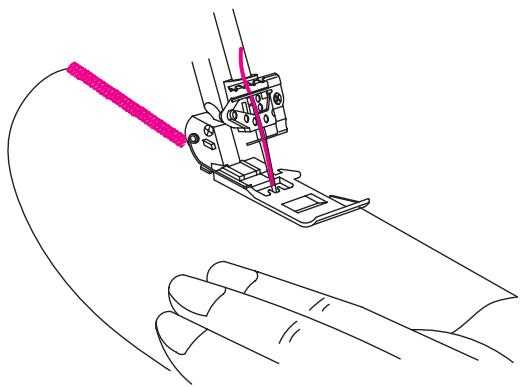

2) RÉalisation d'une couture d'assemblage décorative

• Placez le tissu envers contre envers et réaliser la couture décorative sur l'endetroit du tissu.
• Faites le surjet en rasant le bord du tissu.
• Le fil de l'aiguille orange ou bleu formera un V sur l'envers du tissu.
• Le fil du boucleur inférieur est tendu sur le bord du tissu.

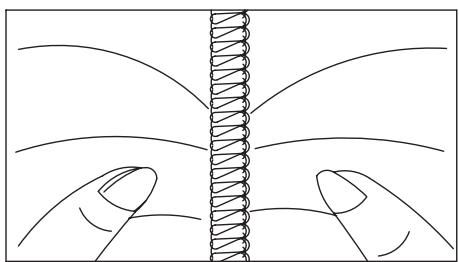

• Ecartez la couture en tirant sur le tissu pour aplatir le surjet.

Envers

3) RÉalisation d'un surjet décoratif

• Neutralisez le couteau mobile supérieur (page 35) le tissu n'est pas coupé pour ce point.
• Pliez le tissu envers contre envers.
• Placez le tissu de façon que le surjet dépasse le bord plié.
• Ecartez la couture en tirant sur le tissu pour aplatir le surjet.

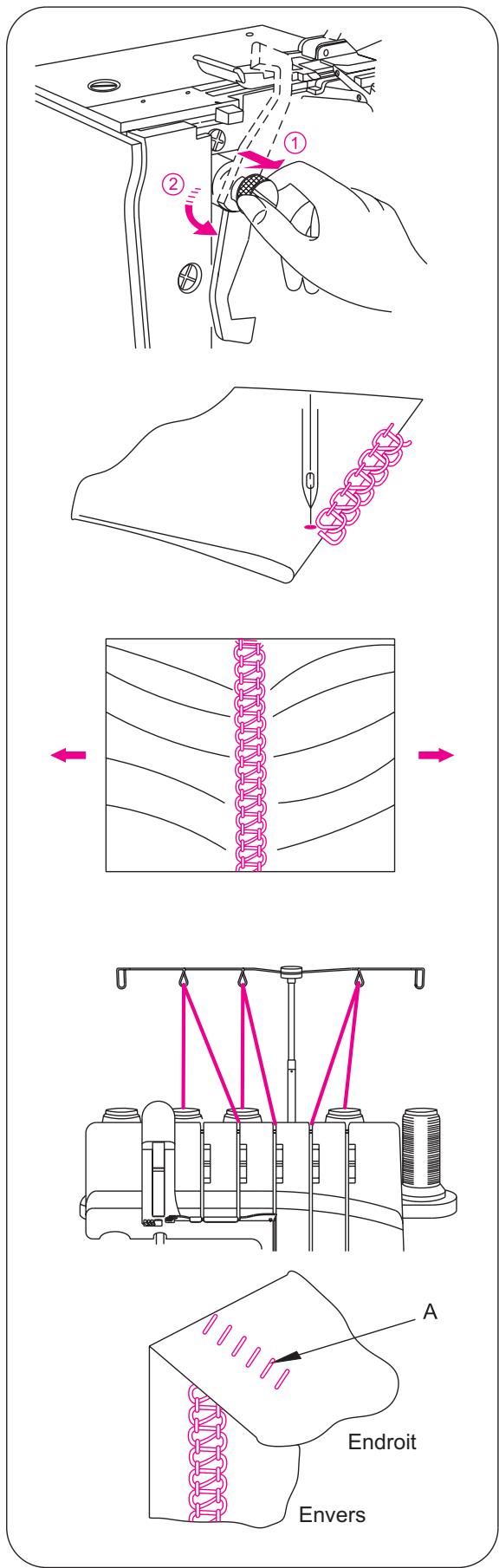

4) Conseils supplémentaires pour le surjet à plat

• Les tensions doivent être correctement régles afin que le surjet s'aplaitisse.
• Le fil visible sur l'endetroit du tissu est le fil du boucleur droit. Placez un fil decoratif dans le boucleur supérieur et un fil ton sur ton dans le boucleur inferieur et dans l'aiguille.
• Pour obtenir une couture " échelle ", pliez votre tissu endroit contre endroit. Le fil qui formera l'échelle sur l'endetrot est le fil de l'aiguille A.

Comment réaliser un ourlet invisible

• L'excedent de tissu est coupé, l'ourlet cousu et le bord surjeté en une opération.
• Ce point est particulièrement adapté aux ourlets dans le jersey et le tricot. Il offre une finition solide, presque invisible.
• Utilisez l'aiguille droite et reglez la machine pour un surjet 3 fils étroit ( voir page 43).

Note : vous pouvez également utiliser le surjet 3 fils plat (voir page 44).

• Reglez la longueur du point sur quatre.
• Pliez l'ourlet sur l'envers du tissu, puis sur l'endetroit en laissant le bord dépasser de la pliure du tissu de 6 mm (1/4 inch).
• Cousez sur le bord du tissu en laissant l'aiguille prendre juste le bord du pli.

Note: un pied spécial ourlet invisible est disponible en option (voir page 68).

Comment réaliser des nervues

• Réalisez les nervues sur le tissu avant de couper votre ouvrage.
  Utilisez l'aiguille droite surjet et reglez la machine pour un surjet 3 fils (voir page 43).

Note : you pouvez également utiliser l'ourlet roulotted.

• Neutralisez le couteau mobile supérieur (voir page 35).
• Tracez les nervures sur votre tissu en utilisant un marqueur efficable à l'eau.

• Pliez le tissu envers contre envers et cousez.

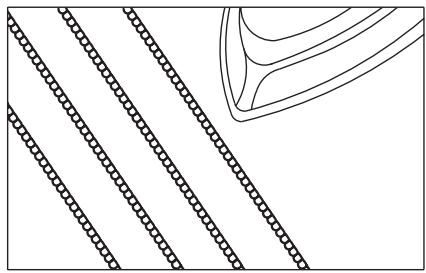

• Repassez les nervues dans le même sens.

Réalisation des angles droit

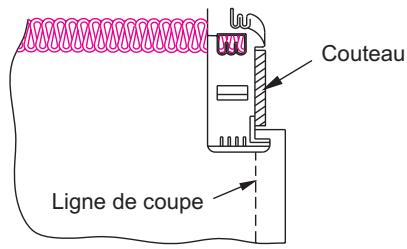

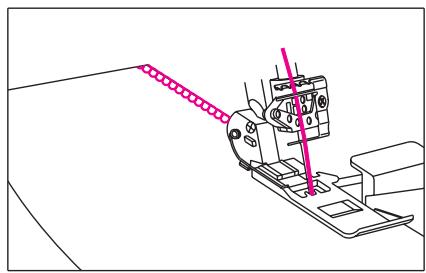

(1) Angle extérieur

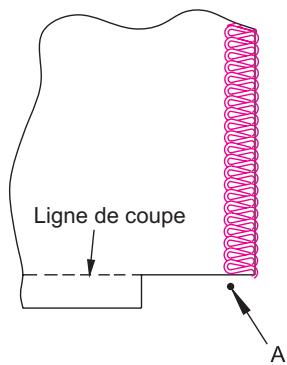

• Découpez environ 2 cm (51/64 inch) de tissu autour du coin.
• Piquez un point au-delà du point A et arrêtez.
  Levez laiguille et le pied presseur.
• Tirez le travail vers l'arrière de la machine juste assez pour dégager la chainette du doigtMAILleur et de la plaque à aiguile.

Note :

le pied presseur est retiree pour monrer le detail.

• Tournez le tissu et alignez le bord coupé avec le couteau, puis baissez le pied presseur.
• Retendez les fils et continuez à coudre.

(2) Angle interieur

• Coupez l'intérieur de l'angle au bord de la ligne de pièque comme illustré.
• Piqué le long de la ligne.
• Arrêtez la couture avant d'arriver au coin (laissez l'aiguille dans le tissu).
  Levez le pied presseur (laissez l'aiguille dans le tissu).
• Faites un pli pour obtenir une ligne droite.

Placement des épingles

• Placez les épingle s à gauche du pied presseur.
  Vous les retirerez facilement et elles ne risquent pas d'être en contact avec les couteaux.

Attention:

Si vous cousez sur les épingle, vous risquez d'abîmer et de detruire la lame des couteaux.

Comment arrête les fils

• Enfilez une aiguille à coudre à la main à gros chas ( comme une aiguille à tapisserie) avec la chainette.
• Passez la chainette dans le surjet avec l'aiguille pour arrêter les fils.

Note :

Pour arrêter la chainette de l'ourlet roulotted (voir page 57).

Comment renforcer la couture

• L'insertion d'un ruban dans le surjet permet l'obtention d'une couture plus solide.
• Insérez le ruban dans l'ouverture du pied presseur et tirez le vers l'arrière.

• Le ruban est fixé au fur et à mesure de la couture.

• La bande de renfort est fixée par la couture.

Réalisation d'une tresse decorative à partir de la chainette de surjet

Neutralisez le couteau mobile.
- Passez un cordonnet, un lacet ou un ruban par l'ouverture sur le devant du pied presseur.
- Placez le ruban sous le pied presseur et sortez une chainette de surjet de la longueur voulue.
- Vous pouvez utiliser la chainette seule ou tresser trois ou quatre chainette ensemble.

26. Entretien de la machine

Une surjeteuse nécessite plus d'entretien qu'une machine à coudre traditionnelle pour deux raisons:

1) L'action du couteau produit beaucoup de bourre.
2) La surjeteuse fonctionne à une vitesse élevé et nécessite un graissage fréquent pour lubrifier les pièces mécaniques.

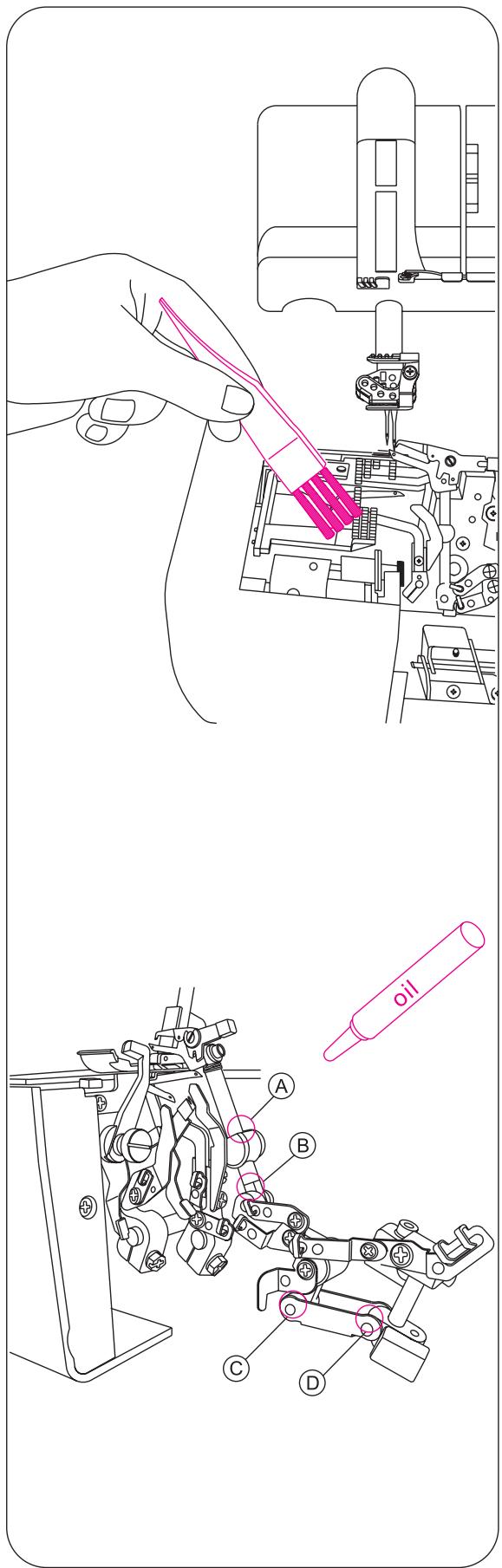

Nettoyage de la machine

Danger:

avant de nettoyer votre machine débrancher la prise électrique.

• Retirez frequentlyment la bourre à l'aide d'unerosse sèche autour du boucleur et descouteaux.

Lubrification de la machine

Danger:

avant de nettoyer votre machine débrancher la prise électrique.

• Les points indiqués sur le schéma doivent être lubrifiés périodiquement.

Note :

utiliser uniquement de l'huile de machine à coudre. L'utilisation d'une autre huile peut cause des dommages.

Danger:

avant de remplacer le couteau débranchez la prise électrique.

• Le couteau mobile doit être changé lorsque la lame est émoussée.
• Vous pouvez remplacer le couteau mobile vous-même en suivant le instruction ci-après, cependant, en cas de difficultés, consultez notre service SINGER pour le réglage.
• Vérifiez que la prise électrique est débranchée.
• Ouvrez le cache-boucleur et mettez le couteau mobile (a) en position repos.
• Dévissez la vis du couteau mobile (b) et retirez le.
• Tournez le volant pour descendre le support du couteau mobile dans sa position la plus bajo.
• Dans cette position, mettez le nouveau couteau mobile dans la rainure du support. Assurez-vous que le bord du couteau soit à peu près de 0.5 à 1.0mm sous la surface de fixation du couteau.
• Resserrez la vis de fixation du couteau.

Danger:

avant de changer l'ampoule, mettez la machine hors tension.

• Les ampôules sont disponibles dans les points de vente SINGER. Lors de l'achat, munissez-vous de l'ancienne ampôule pour le modele.

• Si le voltage indiqué sur la plaque signalétique de votre machine est de 220-240V, besoin de une ampoule correspondant aux caractéristiques suivantes :

• u Ampoule à vis : 220-240V-15W

u Formed'ampoule T-22
u Culot E14
u Longueur total 56mm

Danger:

Vérifiez que l'ampoule est froide avant de la changer.

Danger:

Remettez en place le cache-lampe avant de brancher la machine.

• Retirez la vis du cache-lampe et en poussant le cache légèrement en arrêté, faites-le pivoter vers la gauche et retirez-le de la machine comme illustré.
• Tournez l'ampoule vers la gauche pour la retirer.
• Pour remplaçer l'ampoule, introduizez-la dans le support et tournez vers la droite.

27. Accessoires optionnels

• Les pieds presseurs suivants, disponibles en option, ont ete specialement selectionnes pour augmenter les possibilites de cette machine.

Note:

n'utilise pas de pieds presseurs d'autre machines. L'utilisation de pied non conforme peut:gérer le fonctionnement des aiguilles et des couteaux.

• Les pieds à enclenchement direct de cette machine sont facies à enlever et à remettre en place.

Attention:

verifiez que la machine soit hors tension avant de changer le pied presseur.

Pied à enclementment direct

Comment retirer le pied

• Relevez le pied presseur en abaissant le releveur du pied presseur et placez le releveur d'aiguille dans la position la plus haute.
• Appuyez sur la manette rouge (A) située derrière la pince sous le support du pied presseur. Placez le pied presseur dans sa position la plus haute en appuyant sur le releveur du pied presseur, puis, tout en maintainant le releveur du pied presseur dans cette position, retirez la semelle du pied presseur.

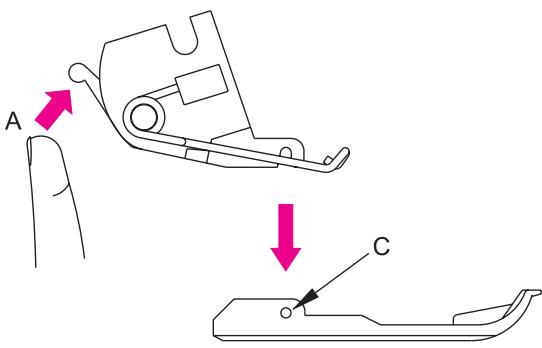

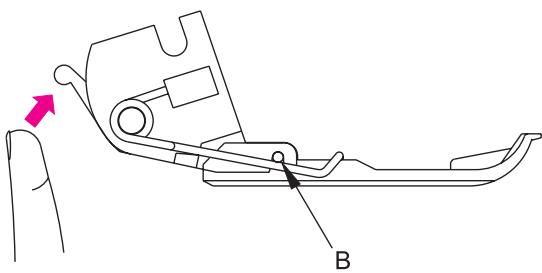

Remise en place du pied

• Placez le pied presseur sur la plaque à aiguille sous le support du pied presseur de façon à ce que la tige articulée (C) passes dans la fente (B) du support. Abaissez ensuite le pied presseur en relevant le releveur du pied presseur.
• Si le pied presseur ne se place pas aisément sous le support du pied presseur, relevez la barre du pied presseur en appuyant sur le releveur du pied presseur de façon à ce qu'ilatteigne sa position la plus haute, puis, tout en le maintainant dans cette position, placez la semelle du pied presseur sous le support du pied presseur. Abaissez alors le pied presseur en relevant le releveur du pied presseur.
• Relevez le releveur du pied presseur et assurez-vous que le pied presseur est bien fixé au support du pied presseur.

Pieds Optionnels

1) Pied pose-élastique

• Ce pied est utilisé pour la pose d'élastiques sur les vêtements et permet d'ajuster la tension suivant les besoin.

2) Pied ourlet invisible

• Ce pied permet la réalisation d'ourlets invisibles pour jupes et pantalons.

3) Pied fronceur

• Ce pied est utilisé pour la réalisation de fronces lors du montage de jupes, empiècements, poignets, volants. Ce pied permet aussi d'assembler deux tissus en froncant celui posé dessous.

4) Pied pose perle

• Ce pied est utilisé pour la pose des perles etc...

5) Pied ganseur

• Ce pied permet de poser des ganges ou des passepoils entre deux tissus.

6) Pied pose ruban

• Ce pied est utilisé pour la pose de ruban etc...

28. Solutions aux problèmes

Problèmes	Solución	Pages
Le tissu est mal entrainé	- Allonger la longueur du point	31
	- Augmenter la pression du pied pour les tissus lourds	32
	- Diminuer la pression du pied pour les tissu légers	32
L'aiguille se casse	- Insérer l'aiguille correctement	15
	- Ne pas tirer sur le tissu lors de la couture	38
	- Resserrer la vis du pince-aiguille	15
	- Utiliser une aiguille plus grosse pour les tissus lourds	15
Le fil casse	- Vérifier l'enfilage	16~29
	- Démêler les fils	30
	- Insérer l'aiguille correctement	15
	- Changer l'aiguille si elle est abîmée ou épointée	9
	- Utiliser des fils de bonne qualité	70
	- Diminuer la tension du fil	34~49
La machine fait des	- Changer l'aiguille, elle est peut-être tordue ou épointée
	Utiliser seulement des aiguilles SINGER type 2022	9
	- Resserrer la vis du pince aiguille	15
	- Insérer l'aiguille correctement	15
	- Changer de type ou de taille d'aiguille	15
	- Changer de fil	16~29
	- Augmenter la pression du pied	32
	- Utiliser du fil de bonne qualité	70
Le point est irrégulier	- Régler la tension des fils	39~49
	- Démêler les fils	30
	- Enfilier la machine correctement	16~29
Le tissu fronce	- Desserrer la tension du fil	39~52
	- Démêler les fils	30
	- Utiliser un fil pour tissu léger	70
	- Diminuer la longueur du point	31
	- Diminuer la pression du pied pour les tissus légers	32
Le bord du tissu est mal coupé	- Vérifier l'alignment des couteaux	65
	- Remplacer le ou les couteaux	65
Le tissu n'avance plus	- Fermer le cache boucleur avant de coudre	12
	- Démêler les fils	30
	- Compresser les grosses épaiseurs de tissu avec une machine traditionnelle avant de surjeter
La machine ne fonctionne pas	- Brancher la prise de courant	12

1. Rapport tissu, fil, aiguille

Type de tissu	Type de fil	Aiguille Singer 2022
Tissu chaîne et trame
Tissus fins: Batiste, organdi, voile, crépe etc...	Coton: #100 Soie / rayonne: #100 Fils cablés: #80-#90 Polyester: #80-#100	#11/80
Tissus moyens: Mousseline / Satin Gabardine	Coton: #60-#80 Soie / Rayonne: #50 Fils cablé: #60-#80 Polyester: #60-#80	#14/90, #11/80
Tissus lourds: Oxford, jean, sergé Tweed, velours	Coton: #40-60 Soie / rayonne: #40-60 Fils cablé: #60-80 Polyester: #50-80	#14/90
Tissu maille
Tricot	Fils cablés: #80-#90 Polyester: #60-#80	#11/80
Jersey	Fils cablés: #60-#80 Polyester: #60-#80 Coton: #60-#80	#14/90, #11/80
Laine (tissé, tricoté)	Fils cablés: #60-#80 Polyester #50-#60 Fil mousse nylon Fil mousse polyester	#14/90, #11/80

30. Caractéristiques techniques

Caracteristique	Spécifications
Vitesse de picôre	1300 points / mn maximum
Longueur du point	1-4 mm (ourlet roulotté 1-2, surjet standard n-2.5)
Rapport d'entraînement différentiel	1:0.6 - 1:2 (avec le différentiel)
Largeur du surjet	ourlet roulotté 1.5mm, surjet standard 3.0-9.8mm (standard 4mm)
Ecartement des aiguilles du point de recouvrement	2 aiguilles : 2.8mm (étroit) - 5.6mm (large)3 aiguilles 5.6mm
Course de la barre à aiguilles	27 mm
Élévation du pied presseur	4,5 mm
Aiguille	SINGER #2022, #14 , #11
Nombres de fils	2 à 5
Dimensions de la machine (mm)
Largeur	360
Profondeur	290
Hauteur	300
Poids (kg)	8.7 kgs
