AQV12MSAN - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split mural réversible (chauffage et refroidissement)
Modèle	SAMSUNG AQV12MSAN
Unité intérieure (L x H x P)	Environ 1000 x 300 x 220 mm (estimation)
Unité extérieure (L x H x P)	Environ 800 x 600 x 300 mm (estimation)
Poids unité intérieure	Environ 12 kg (estimation)
Poids unité extérieure	Environ 35 kg (estimation)
Alimentation électrique	Monophasé, 220-240 V, 50 Hz
Puissance frigorifique	12 000 BTU/h (environ 3,5 kW)
Puissance calorifique	12 000 BTU/h (environ 3,5 kW)
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Séchage, Ventilation
Fonctions spéciales	Turbo, Économie d'énergie, Mode Bonjour (Good Sleep), Nettoyage automatique, MPI (Micro Plasma), Silencieux, Minuterie marche/arrêt
Télécommande	Sans fil, piles AAA 1,5 V (incluses)
Filtre à air	Filtre à air lavable (nettoyage toutes les 2 semaines)
Filtres optionnels	Déodorisant et Biofiltre (nettoyage tous les 3 mois)
Sécurité	Protection contre les surintensités, arrêt automatique en cas de panne, redémarrage automatique après coupure
Température de fonctionnement (refroidissement)	Intérieur : 16-32°C, Extérieur : -10 à 43°C
Température de fonctionnement (chauffage)	Intérieur : ≤27°C, Extérieur : -15 à 24°C
Réfrigérant	R410A (estimation)
Entretien	Nettoyage régulier du filtre, faire fonctionner en ventilation 3-4 h avant inactivité prolongée
Réparabilité	Contacter un installateur qualifié ou le service après-vente Samsung pour toute réparation

FOIRE AUX QUESTIONS - AQV12MSAN SAMSUNG

Comment nettoyer le filtre à air du climatiseur ?

Éteignez l'appareil et débranchez le disjoncteur. Ouvrez la grille avant, retirez le filtre, aspirez ou brossez la poussière, puis lavez à l'eau claire si nécessaire. Séchez-le complètement avant de le remettre. Effectuez cette opération toutes les deux semaines.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que l'appareil est sous tension (interrupteur ON/OFF allumé). Assurez-vous que le disjoncteur n'est pas déclenché. Contrôlez que la minuterie d'arrêt n'est pas activée. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction Turbo ?

Appuyez sur le bouton Turbo de la télécommande. Le climatiseur fonctionnera à pleine puissance pendant 30 minutes pour refroidir ou chauffer rapidement, puis reviendra au mode précédent. Cette fonction est disponible en modes Auto, Cool et Heat.

Qu'est-ce que le mode Bonjour (Good Sleep) ?

Le mode Bonjour ajuste la température progressivement pour favoriser l'endormissement. En mode refroidissement, il suit trois étapes : s'endormir, sommeil profond, réveil. En mode chauffage, la température baisse de 1°C par heure. Il peut être programmé de 30 min à 12 h.

Comment régler la minuterie de démarrage ?

Appuyez sur le bouton Timer On (ou la minuterie de marche). Utilisez les boutons Up/Down pour sélectionner l'heure souhaitée (de 0,5 h à 24 h). Appuyez sur Set/Cancel pour confirmer. Le climatiseur démarrera automatiquement à l'heure réglée.

Pourquoi l'unité intérieure émet-elle un bip lors des réglages ?

Les bips sont normaux et confirment la réception des commandes de la télécommande. Chaque pression sur les boutons de la télécommande génère un bip sonore de l'unité intérieure.

Comment utiliser la fonction Économie d'énergie ?

Sélectionnez le mode Cool, puis appuyez sur le bouton Energy Saving. La plage de température est limitée à 26-30°C. Les pales s'orientent verticalement pour optimiser la distribution d'air. Appuyez à nouveau pour désactiver.

Que faire en cas d'odeur anormale pendant le fonctionnement ?

Aérez la pièce ou faites fonctionner le climatiseur en mode Ventilation pendant 1 à 2 heures. Si l'odeur persiste, vérifiez que les filtres sont propres et qu'il n'y a pas de source d'odeur à proximité.

Comment fonctionne la fonction Nettoyage automatique ?

Appuyez sur le bouton Auto Clean. L'indicateur [Ems] s'allume. Lorsque vous éteignez le climatiseur, il exécute un cycle de séchage de 30 min pour stériliser et prévenir la moisissure. Il peut aussi être activé à l'arrêt.

Où puis-je trouver le service après-vente Samsung ?

Consultez le site web Samsung ou le document de garantie fourni avec l'appareil. Contactez un centre de service agréé Samsung pour toute réparation ou entretien. N'essayez pas de réparer vous-même l'appareil.

MODE D'EMPLOI AQV12MSAN SAMSUNG

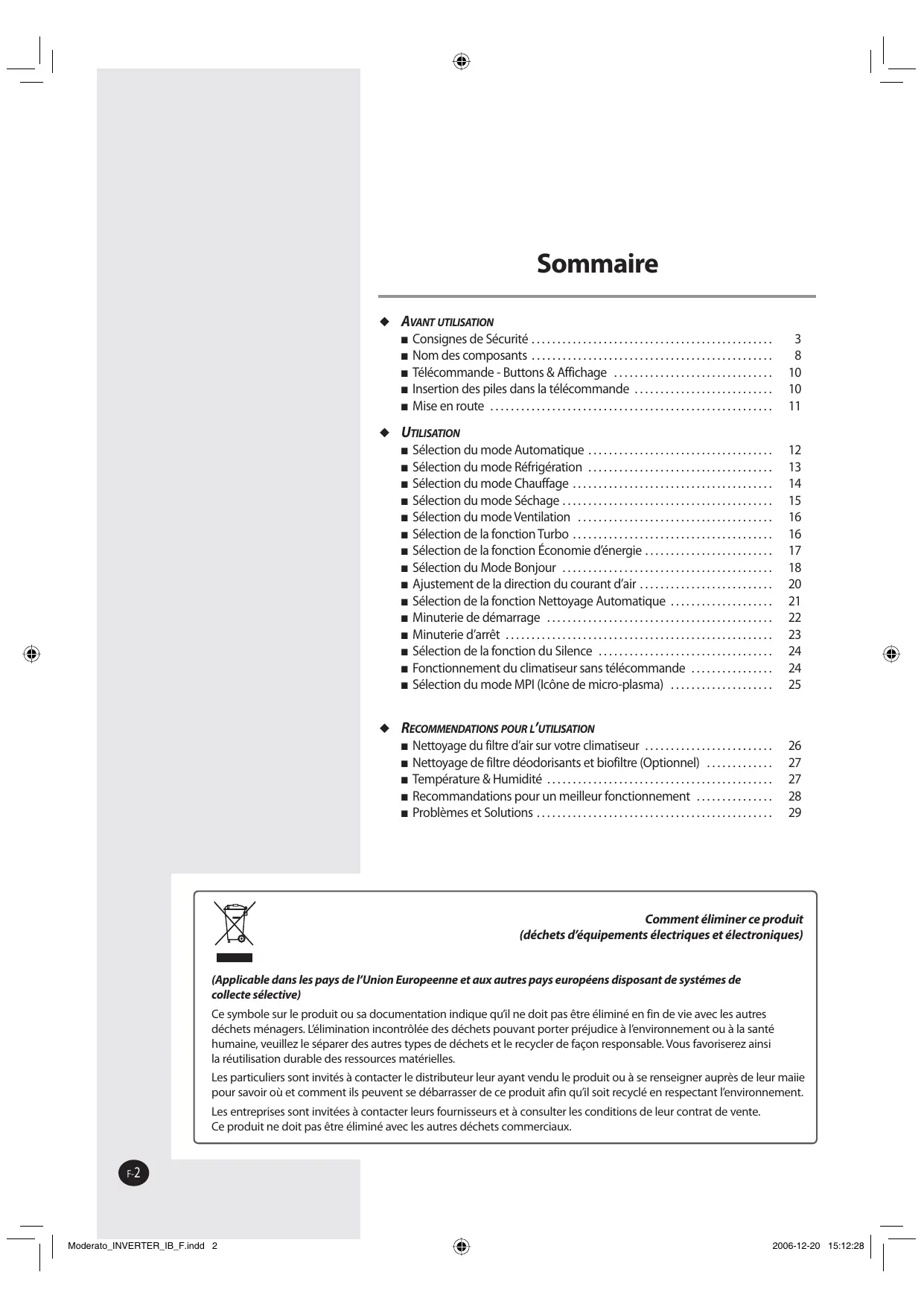

Consignes de sécurité 3 ■ Nom des composants 8 ■ Télécommande - Boutons et affichage 10 ■ Insertion des piles dans la télécommande 10 ■ Mise en route 11

UTILISATION

■ Sélection du mode automatique 12 ■ Sélection du mode réfrigération 13 ■ Sélection du mode chauffage 14 ■ Sélection du mode séchage 15 ■ Sélection du mode ventilation 16 ■ Sélection de la fonction Turbo 16 ■ Sélection de la fonction Économie d'énergie 17 ■ Sélection du mode Bonjour 18 ■ Ajustement de la direction du courant d'air 20 ■ Sélection de la fonction Nettoyage automatique 21 ■ Minuterie de démarrage 22 ■ Minuterie d'arrêt 23 ■ Sélection de la fonction Silence 24 ■ Fonctionnement du climatiseur sans télécommande 24 ■ Sélection du mode MPI (icône micro-plasma) 25

RECOMMANDATIONS POUR L'UTILISATION

Nettoyage du filtre à air de votre climatiseur 26 Nettoyage du filtre déodorant et biofiltre (optionnel) 27 ■ Température et humidité 27 ■ Recommandations pour un meilleur fonctionnement 28 Problèmes et solutions 29

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Consignes de sécurité

Les précautions de sécurité sont fournies afin de protéger la sécurité des utilisateurs et de prévenir des dommages aux biens. Assurez-vous de lire les consignes suivantes et d'utiliser le climatiseur correctement.

• Gardez ce manuel d'installation et le mode d'emploi ensemble dans un endroit facile à retrouver lorsque vous avez besoin de relire après avoir lu complètement.

AVERTISSEMENT

Cela indique la possibilité de graves blessures ou de la mort.

ATTENTION

• Cela indique la possibilité de graves blessures ou de dommages à l'environnement en cas de dysfonctionnement.

LORS DE L'INSTALLATION

N'installez pas l'unité dans un endroit où il y a une fuite de gaz inflammable. Cela risque de provoquer une explosion.

N'installez pas l'unité extérieure dans un endroit où il y a un risque de chute, comme sur un haut mur extérieur ou à l'extérieur d'une terrasse.

Ne mettez pas à la terre le tuyau d'eau, de gaz, le paratonnerre ou le téléphone. Une mise à la terre défectueuse risque de provoquer un choc électrique.

Contactez le centre de service si le climatiseur est sous l'eau.

• L'installation doit être effectuée par un installateur ou un personnel qualifié lors de l'installation de l'unité pour la première fois ou de sa réinstallation.

CONCERNANT L'ALIMENTATION

Ne tirez pas sur le câble électrique et ne touchez pas la prise de courant avec les mains mouillées.

Ne pliez pas le câble électrique par force et ne l'utilisez pas pour soulever le climatiseur, afin d'éviter une panne.

Installez l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez une source d'alimentation avec un câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un technicien qualifié pour éviter tout risque.

AVERTISSEMENT

PENDANT LE FONCTIONNEMENT

N'essayez pas de réparer, de déplacer, de modifier ou de réinstaller l'unité vous-même. Assurez-vous que ces installations sont effectuées par un personnel qualifié afin d'éviter un choc électrique ou un incendie.

Ne placez jamais d'obstacle devant l'unité. Assurez-vous que l'unité est correctement ventilée en tout temps. Ne posez pas de vêtements ou d'autres matériaux dessus.

N'insérez jamais quoi que ce soit entre les lames de sortie d'air, car cela pourrait endommager le ventilateur et entraîner des blessures. Tenez les enfants éloignés de l'unité.

Lors de l'utilisation d'une télécommande sans fil, la distance ne doit pas dépasser 7 mètres du climatiseur. (Si possible)

Le fabricant ne saurait être tenu responsable en cas de dommages résultant de modifications ou d'erreurs dans les connexions électriques ou hydrauliques.

En cas de non-respect des instructions d'installation ou d'utilisation de l'unité dans des conditions autres que celles indiquées dans le tableau du manuel d'installation de l'unité 'Limites de fonctionnement', la garantie de l'unité sera immédiatement annulée.

Ne renversez jamais de liquide de quelque sorte que ce soit dans l'unité. Si cela se produit, débranchez la prise de courant ou éteignez l'interrupteur principal de l'unité, puis contactez un centre de service agréé.

Si vous n'utilisez pas la télécommande sans fil pendant une période prolongée, retirez les piles si possible. (Si possible)

Ne raccordez pas le chauffage électrique au climatiseur et ne le réparez pas vous-même.

Ne placez aucun objet sur l'unité pour éviter que les enfants ne montent dessus.

AVERTISSEMENT

MISE AU REBUT DE L'UNITÉ

Avant de jeter l'appareil, il est nécessaire de retirer les piles et de les éliminer en toute sécurité pour le recyclage.

Lorsque vous avez besoin de vous débarrasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entrer en contact avec votre peau, ce qui risque de provoquer des blessures. Cela pollue également l'environnement s'il se débloque dans l'atmosphère.

Recyclez ou débarrassez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

ATTENTION

LORS DE L'INSTALLATION

Installez le climatiseur à l'abri du rayonnement solaire ou de la chaleur, et à l'écart de l'eau.

Installez l'unité extérieure pour laisser l'air de décharge correctement. Évitez un endroit qui risque de déranger les voisins par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.

ATTENTION

CONCERNANT L'ALIMENTATION

Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.

▷ Contactez le centre de service ou le fabricant si vous devez réparer le climatiseur.

▷ Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange, une odeur brûlante ou de la fumée.

PENDANT LE FONCTIONNEMENT

Ne pas ouvrir la grille avant pendant le fonctionnement.

Ne pas utiliser le climatiseur longtemps dans une salle ou dans un endroit où il y a un bébé ou une personne âgée.

Évitez que l'air froid et chaud parvienne directement à des gens, aux animaux domestiques ou à des plantes pendant une durée prolongée.

Ne marchez pas sur le climatiseur et ne placez pas d'objet lourd au-dessus.

Évitez que l'eau entre dans le climatiseur.

Ne buvez pas l'eau du climatiseur.

ATTENTION

PENDANT LE FONCTIONNEMENT

Ne touchez pas les tuyaux reliés au climatiseur.

N'utilisez pas le climatiseur pour maintenir la machine, la nourriture, les animaux domestiques, les plantes ou les cosmétiques.

N'infligez pas de choc excessif au climatiseur.

DIVERS

Assurez-vous que le filtre à air n'est pas exposé au rayonnement solaire direct.

Éteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Nettoyez le filtre à air toutes les deux semaines.

Assurez-vous d'insérer le filtre à air.

L'appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benzène, du diluant ou de l'alcool.

Traitez le matériel d'emballage en conformité avec les exigences locales.

La puissance d'entrée et le courant d'entrée maximaux sont mesurés selon le standard IEC et la puissance d'entrée et le courant d'entrée sont mesurés selon le standard ISO.

La surface de l'échangeur de chaleur est affûtée, donc faites attention lors du nettoyage.

Tous les matériels servant à la fabrication et à l'emballage de l'unité doivent être appropriés à l'environnement et recyclables.

Le design et l'apparence diffèrent un peu selon le modèle.

Unité intérieure

Unité extérieure

Séries AQV09M**

Séries AQV12M**

Unité extérieure

Séries AQV18M**

Séries AQV24M**

Télécommande - Boutons & Affichage

Insertion des piles dans la télécommande

Veuillez insérer/remplacer les piles ou les batteries lorsque :

♠ Vous venez d'acheter le climatiseur. ♦ La télécommande ne fonctionne pas correctement. Utilisez deux piles AAA, LR03 1,5 V. ♠ N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes. ♠ Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

1. Retirez le couvercle du compartiment à piles situé à l'arrière de la télécommande en le glissant avec le pouce. 2. Insérez deux piles dans le compartiment en respectant les polarités indiquées par les symboles + et -. 3. Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.

Mise en route

Le présent manuel de l'utilisateur vous fournit des informations précieuses concernant notre climatiseur.

Veuillez lire attentivement ce manuel avant d'utiliser le climatiseur. Il vous guidera à moins découvrir les caractéristiques et les avantages de l'appareil.

Les descriptions de base sont présentées dans les pages 8 à 10. Dans les pages qui suivent, vous découvrirez une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures :

APPUYEZ

POUSSEZ

MAINTENEZ APPUYÉ

Sélection du mode Automatique

Sélectionnez le mode Automatique si vous souhaitez réfrigérer ou chauffer automatiquement votre pièce. Dans ce mode, vous avez la possibilité d'ajuster la température.

1. Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2. Appuyez sur le bouton de la télécommande jusqu'à ce que « Auto » s'affiche.

Résultat : L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton.

Le climatiseur fonctionne en mode Automatique.

En mode Automatique, la pièce sera réfrigérée ou chauffée en fonction de la température sélectionnée.

Durant son fonctionnement, le climatiseur change son mode automatiquement entre Réfrigération et Chauffage en fonction de la température actuelle.

Note : Vous pouvez changer de mode à tout moment.

3. Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez sélectionner est de 16 °C à 30 °C.

Résultat : À chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1 °C - L'unité intérieure émet un bip.

La vitesse du ventilateur est automatiquement réglée.

Sélection du mode Réfrigération

Sélectionnez le mode Réfrigération si vous souhaitez réfrigérer votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.

1. Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2. Appuyez sur le bouton de la télécommande jusqu'à ce que « Cool » s'affiche.

Résultat : L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode réfrigération.

Note : Vous pouvez changer de mode à tout moment.

3. Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16 °C à 30 °C.

Résultat : À chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1 °C. - L'unité intérieure émet un bip. Lorsque la température de la pièce est supérieure à celle sélectionnée, la réfrigération démarre. Lorsque la température de la pièce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionne toujours.

4. Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto (Automatique) → Low (Faible) → Medium (Moyen) → High (Fort)

Résultat : À chaque fois que vous appuyez sur le bouton Fan Speed, l'unité intérieure émet un bip.

5. En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 20.

Sélection du mode Chauffage

Sélectionnez le mode Chauffage si vous souhaitez chauffer votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

1. Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2. Appuyez sur le bouton de la télécommande jusqu'à ce que Heat s'affiche.

Résultat : L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton. ♦ Le climatiseur fonctionne en mode Chauffage.

Note : Vous pouvez changer de mode à tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez sélectionner est de 16 °C à 30 °C.

Résultat : À chaque fois que vous appuyez sur le bouton, la température est ajustée de 1 °C et l'unité intérieure émet un bip.

♦ Si la température de la salle atteint celle préréglée (température sélectionnée +5 °C), le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours. ♦ Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3 °C).

4 Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto (Automatique) → Low (Faible) → Medium (Moyen) → High (Fort)

Résultat : ♦ À chaque fois que vous appuyez sur le bouton Fan Speed, l'unité intérieure émet un bip. ♦ Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d'empêcher l'air froid de sortir de l'unité intérieure. Cela contribue à chauffer plus efficacement votre pièce.

5 En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 20.

Sélectionnez le mode Séchage si vous souhaitez déshumidifier votre pièce. Vous avez la possibilité d'ajuster la température dans ce mode.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume. ♦ Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Dry s'affiche.

Résultat : L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. ♦ Le climatiseur fonctionne en mode Séchage.

Note : Vous pouvez changer de mode à tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 18 °C à 30 °C.

Résultat : à chaque fois que vous appuyez sur le bouton, la température est ajustée de 1 °C et l'unité intérieure émet un bip. La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.

4 En ce qui concerne le contrôle de la direction du souffle d'air, référez-vous à la page 20.

Sélection du mode Ventilation

Sélectionnez le mode Ventilation si vous souhaitez aérer votre pièce. Ce mode est utilisé pour rafraîchir votre pièce et vous avez la possibilité d'ajuster la vitesse du ventilateur dans ce mode.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : l'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Fan s'affiche.

Résultat : l'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Ventilation. La température s'ajuste automatiquement.

Note : vous pouvez changer de mode à tout moment.

3 Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Low (Faible) → Medium (Moyen) → High (Fort)

Résultat : à chaque fois que vous appuyez sur le bouton Fan Speed, l'unité intérieure émet un bip.

4 En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 20.

Sélection de la fonction Turbo

Sélectionnez la fonction Turbo si vous souhaitez réfrigérer ou chauffer toute pièce le plus rapidement possible. Le climatiseur retourne en mode précédent au bout de 30 minutes de fonctionnement à sa capacité maximale.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

♠ Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton

Résultat : La température et les paramètres du ventilateur s'ajustent automatiquement.

♠ Le climatiseur réfrigère ou chauffe la pièce le plus rapidement possible. ♠ Au bout de 30 minutes, le climatiseur retourne en mode précédent. ♠ Vous pouvez sélectionner la fonction Turbo en mode Automatique, Réfrigération ou Chauffage. Si vous sélectionnez cette fonction en mode Séchage ou Ventilation, le climatiseur bascule en mode Automatique.

3 Pour arrêter la fonction Turbo sans attendre le délai de 30 minutes, appuyez de nouveau sur le bouton.

Résultat : Le climatiseur rétablit automatiquement les paramètres précédents.

4 En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 20.

Sélection de la fonction Économie d'énergie

Sélectionnez la fonction Économie d'énergie si vous souhaitez économiser

l'énergie pendant la réfrigération.

La zone de température diminue pour exécuter cette fonction.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton

Résultat : L'unité intérieure émet un bip. Le climatiseur démarre en mode Économie d'énergie. Les pales extérieures du climatiseur s'orientent verticalement. L'indicateur de la direction du courant d'air s'affiche automatiquement. Pour arrêter le mode Économie d'énergie, appuyez de nouveau sur le bouton.

Note : Vous pouvez sélectionner le mode Économie d'énergie uniquement en mode Refroidissement.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez sélectionner est de 26°C à 30°C.

Note : Si vous voulez sélectionner une température inférieure à 26°C, annulez d'abord la fonction d'économie d'énergie.

4 Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto (Automatique) → Low (Faible) → Medium (Moyen) → High (Fort)

Résultat : À chaque fois que vous appuyez sur le bouton Fan Speed, l'unité intérieure émet un bip.

5 En ce qui concerne le contrôle de direction du souffle d'air, référez-vous à la page 20.

Le mode Bonjour aide les utilisateurs à bien s'endormir quand ils se couchent, qu'ils aient trop chaud pour dormir ou s'ils sont réveillés par le froid. Le mode Bonjour ne peut être sélectionné que lorsque le climatiseur est allumé ou dans le mode de refroidissement/de chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton Mode afin de sélectionner le mode Cool ou Heat.

Résultat : L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton.

Le climatiseur tourne en mode refroidissement ou chauffage.

3 Appuyez sur le bouton Good

Résultat : L'indicateur de la minuterie s'affiche. La minuterie d'arrêt clignote sur la télécommande.

4 Pour régler la minuterie d'arrêt de l'appareil, appuyez sur les boutons (Up/Down) une fois ou plus jusqu'à ce que l'heure désirée s'affiche.

Résultat : Le mode Bonjour s'arrête automatiquement après 8 heures si l'heure de fonctionnement n'est pas réglée.

Vous pouvez régler la minuterie d'arrêt de l'appareil en appuyant sur les boutons (Up/Down) pour éteindre le mode Bonjour automatiquement au temps désigné de 30 minutes à 12 heures. À chaque appui sur les boutons Up/Down, le temps augmente de 30 minutes à 1 heure. Le mode Bonjour s'arrête au temps d'arrêt fixé.

5 Appuyez sur le bouton Set/Cancel

Résultat : Le temps restant s'affiche.

Note

Si vous sélectionnez le mode Bonjour ou ajustez le temps supplémentaire pour le mode Bonjour, vous devez appuyer sur le bouton Set/Cancel dans les 10 secondes. Si vous n'appuyez pas sur le bouton Set/Cancel dans les 10 secondes, le mode Bonjour sera annulé automatiquement.

6 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.

Résultat : à chaque fois que vous appuyez sur le bouton,

• la température est ajustée de 1 °C.
• L'unité intérieure émet un bip.

Dans le mode de refroidissement,

le mode Bonjour maintient la température progressivement en trois étapes, telles que : s'endormir en été → bon sommeil en été → se réveiller en été.

① Étape S'endormir : Dans cette étape, la chambre se rafraîchit rapidement. Grâce à l'apport intermittent d'air frais, vous pourrez vous endormir rapidement dans une ambiance confortable. ② Étape Bon Sommeil : Cette étape aide les utilisateurs à dormir profondément et à garder une peau saine en réglant la température variable et le courant d'air insensible. ③ Étape Se réveiller : Cette étape favorise l'apport intermittent d'air frais dans la chambre afin d'augmenter la température du corps humain pour un réveil rafraîchissant.

La température recommandée est réglée entre 25 °C et 27 °C, et 26 °C est la température la plus idéale pour un sommeil confortable. - Les hélices du courant d'air (oscillation à gauche et à droite) et la vitesse du ventilateur sont contrôlées automatiquement selon les trois étapes ci-dessus dans le mode Bonjour. Réglez la minuterie d'arrêt de l'appareil à plus de 5 heures. Vous vous sentirez dérangé si le mode Bonjour est réglé à une durée trop courte ou trop longue parce que la minuterie d'arrêt de base est réglée à 8 heures. ▷ Si le mode Bonjour est réglé à moins de 4 heures, le fonctionnement s'arrête après la durée réglée.

Si le mode Bonjour est réglé à plus de 5 heures, il fonctionnera selon l'étape Se réveiller pendant la première heure avant de s'arrêter.

Dans le mode de chauffage,

la température baisse de 1 °C chaque heure. Avec une baisse de 2 °C, la température est maintenue. ▷ Vous pouvez régler les hélices du courant d'air (oscillation à gauche et à droite) et la vitesse du ventilateur séparément.

Ajustement de la direction du courant d'air

Ajustez la direction du courant d'air afin de faire circuler l'air selon des besoins variés. En ajustant la direction du courant d'air, l'efficacité du climatiseur peut être renforcée.

Ajustement vertical de la direction du courant d'air

Vous pouvez ajuster verticalement la direction du souffle d'air. Les pales extérieures du climatiseur s'orientent vers le haut ou vers le bas afin d'optimiser la réfrigération.

1. Appuyez sur le bouton jusqu'à ce que vous obteniez la direction désirée. Résultat : l'orientation verticale des pales est modifiée. 2. Pour orienter les pales vers le haut ou vers le bas, appuyez sur le bouton pendant le fonctionnement. 3. Pour annuler l'orientation verticale des pales, appuyez de nouveau sur le bouton.

Note : Lorsque vous... Alors les lames...

arrêtez le climatiseur, les pales se ferment

complètement.

le remettez en marche, les pales se remettent sur

leur position initiale.

Ajustement horizontal de la direction du courant d'air

Vous pouvez ajuster horizontalement la direction du souffle d'air avec les mains. Les petites pales intérieures du climatiseur dirigent l'air vers la direction désirée.

1. Ajustez les pales intérieures du climatiseur en les poussant vers la gauche ou vers la droite.

♠ Assurez-vous de ne pas toucher les hélices intérieures pendant le fonctionnement. Cela risque de provoquer une blessure sur vos doigts.

Sélection de la fonction Nettoyage Automatique

Sélectionnez la fonction Nettoyage Automatique pour stériliser le climatiseur ou pour supprimer la moisissure. Cette fonction est disponible même lorsque le climatiseur est éteint.

1. Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume. ♠ Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2. Appuyez sur le bouton

Résultat : L'indicateur [Ems] de l'unité intérieure s'allume et la fonction Nettoyage Automatique est sélectionnée.

♠ Lorsque vous éteignez le climatiseur, il exécute la fonction Nettoyage Automatique pendant 30 minutes avant de s'éteindre. ♠ Si vous appuyez sur le bouton pendant que le climatiseur est éteint, le climatiseur exécute la fonction Nettoyage Automatique pendant 30 minutes.

Lorsque le climatiseur est en mode Durée de

mis…	Mode	fonctionnement
On	Automatique,Réfrégération, Séchage	30 minutes
	Chauffage, Ventilation	15 minutes
Off		30 minutes

Note : L'indicateur de Nettoyage Automatique s'affiche uniquement sur l'unité intérieure.

3. Appuyez de nouveau sur le bouton si vous voulez arrêter la fonction Nettoyage Automatique avant la fin de la durée fixe de 30 minutes.

Télécommande

Panneau de commande

Minuterie de démarrage

Vous pouvez sélectionner la minuterie de démarrage afin que le climatiseur démarre automatiquement à une heure désignée. Les valeurs sélectionnables sont de 30 minutes à 24 heures.

1. Appuyez sur le bouton ○. 2. Appuyez sur le bouton Up ou le bouton Down jusqu'à ce que la valeur souhaitée s'affiche afin de régler la minuterie de marche. Vous pouvez régler le temps entre 0,5 heures et 24 heures. 3. Appuyez sur le bouton Set/Cancel pour confirmer la sélection.

Résultat : Le temps restant s'affiche. L'indicateur de temps arrête de clignoter. L'affichage du mode sélectionné et de la température disparaissent au bout de 10 secondes. ♠ Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minuterie de démarrage disparaît.

4. Pour une sélection préalable du mode, appuyez sur le bouton Mode jusqu'à ce que le mode désiré s'affiche.

Résultat : Le climatiseur fonctionne en mode sélectionné lors de son démarrage.

Note

♠ La fonction la plus récemment utilisée est réglée entre les minuteries de marche et d'arrêt de manière à allumer et éteindre le climatiseur et le mode Bonjour. ♠ La minuterie de marche du mode MPI ne peut pas être réglée séparément.

Pour annuler la minuterie de démarrage

1 Pour annuler la minuterie de démarrage, appuyez sur le bouton Set/Cancel.

Remarque : lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez sélectionner la minuterie d'arrêt afin que le climatiseur s'éteigne automatiquement à une heure désignée.

Les valeurs sélectionnables sont de 30 minutes à 24 heures.

1 Appuyez sur le bouton Up ou le bouton Down jusqu'à ce que l'heure souhaitée s'affiche afin de régler la minuterie d'arrêt.

Vous pouvez régler le temps entre 0,5 heures et 24 heures.

3 Appuyez sur le bouton Set/Cancel pour confirmer la sélection.

Résultat : Le temps restant s'affiche. L'indicateur de temps arrête de clignoter. Le climatiseur s'éteint automatiquement à l'heure désignée et l'indicateur de minuterie d'arrêt disparaît.

Exemple

Si vous souhaitez allumer le climatiseur dans 2 heures et le faire tourner pendant 2 heures pendant son inactivité :

1. Appuyez sur le bouton On.
2. Appuyez sur le bouton Up ou le bouton Down jusqu'à ce que 2,0 Hr s'affiche.
3. Appuyez sur le bouton Set/Cancel.
4. Appuyez sur le bouton Off.
5. Appuyez sur le bouton Up ou le bouton Down jusqu'à ce que 4,0 Hr s'affiche.
6. Appuyez sur le bouton Set/Cancel.

Note

Si vous souhaitez allumer et éteindre le climatiseur automatiquement à l'heure désignée à l'aide de la minuterie de marche/d'arrêt pendant le fonctionnement, vous devriez régler la minuterie de marche à une durée plus longue que la minuterie d'arrêt.

ATTENTION

Assurez-vous que le climatiseur ne continuera pas à tourner après que le réglage de la minuterie de marche est confirmé.

Note

• Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton ou après le réglage de la minuterie d'arrêt. • La fonction la plus récemment utilisée est réglée entre les minuteries de marche et d'arrêt de manière à allumer et éteindre le climatiseur et le mode Bonjour. • La minuterie d'arrêt du mode MPI ne peut pas être réglée séparément. • Si vous souhaitez éteindre le climatiseur puis le rallumer automatiquement à l'heure désignée à l'aide de la minuterie de marche/d'arrêt pendant son inactivité, vous devriez régler la minuterie d'arrêt à une durée plus longue que la minuterie de marche.

Pour annuler la minuterie d'arrêt

1. Pour annuler la minuterie d'arrêt, appuyez sur le bouton Set/Cancel.

Note

Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Sélection de la fonction Silence

La fonction Silence est réalisée uniquement dans le mode de refroidissement et le mode de chauffage.

1. Si nécessaire, appuyez sur le bouton (On/Off).

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

2 Appuyez sur le bouton Silence.

Note : En appuyant de nouveau sur le bouton, la fonction silence est annulée.

Fonctionnement du climatiseur sans télécommande

Vous pouvez contrôler votre climatiseur directement, sans télécommande.

1 Pour mettre le climatiseur en marche, appuyez sur l'interrupteur ON/OFF sur le côté droit de l'unité intérieure.

Résultat : L'indicateur de fonctionnement de l'unité intérieure s'allume.

L'unité intérieure émet un bip. Le climatiseur démarre en mode approprié selon la température de la pièce. Au cours de son fonctionnement, le climatiseur change automatiquement son mode de fonctionnement entre Réfrigération et Chauffage en fonction de la température actuelle.

Température de la pièce

Inférieure à 24°C

Supérieure à 24°C

Mode de fonctionnement

Chauffage

Réfrigération

Power

2 Pour éteindre le climatiseur, appuyez de nouveau sur le bouton Marche/Arrêt.

Remarque

La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche via l'interrupteur ON/OFF.

Sélection du mode MPI (icône de micro-plasma)

Le mode icône de micro-plasma crée une forte zone purifiée en décomposant des particules nocives grâce à l'hydrogène (H) et aux ions oxygène (O2) actifs. Le mode MPI peut être sélectionné que le climatiseur soit allumé ou non.

1 Appuyez sur le bouton MPI.

• Le climatiseur démarre automatiquement en mode auto-MPI. • Le mode MPI peut fonctionner lorsque le climatiseur est allumé. • Si vous appuyez à nouveau sur le bouton, le mode MPI est annulé.

2 Appuyez sur le bouton MPI/Scan Mode afin de sélectionner les types de fonctionnement du MPI.

• À chaque pression sur le bouton MPI/Scan Mode, Auto, Silence et Rapide apparaissent à plusieurs reprises. • Auto : contrôle la vitesse du ventilateur automatiquement. Silence : purifie l'air intérieur en silence. Rapide : purifie l'air intérieur rapidement.

Remarque : Si le mode MPI est allumé lorsque le climatiseur tourne,

• vous ne pouvez pas sélectionner les types de fonctionnement du MPI en appuyant sur le bouton. Le mode MPI fonctionne seulement en Auto.
• Le mode MPI s'arrête si vous appuyez sur le bouton Power du panneau.

Nettoyage du filtre à air de votre climatiseur

Afin d'assurer un meilleur fonctionnement de votre climatiseur, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

ATTENTION : N'oubliez pas d'éteindre l'interrupteur de circuit avant de procéder à un nettoyage du climatiseur.

1. Ouvrez la grille avant en tirant sur les onglets situés en bas à droite et à gauche de l'unité intérieure. 2. Retirez la grille avant en la tirant vers l'avant. 3. Prenez l'extrémité du filtre à air situé en bas de la grille avant et retirez-le en le tirant. 4. Enlevez toutes les poussières accumulées sur le filtre à air à l'aide d'un aspirateur ou d'une brosse. 5. Lorsque le nettoyage est terminé, insérez la partie supérieure du filtre dans sa fente et fixez-le sur les cinq onglets de la grille. 6. Nettoyez la grille avant avec un chiffon imbibé d'un détergent doux (NE JAMAIS utiliser le benzène, les solvants ou d'autres produits chimiques). 7. Réassemblez le filtre à air et la grille avant.

Note : En cas de non-utilisation prolongée du climatiseur, faites-le fonctionner en mode Ventilation pendant 3 à 4 heures afin de faire sécher l'intérieur du climatiseur.

Nettoyage des filtres déodorisants et biofiltre (Optionnel)

Pour enlever les particules de poussière minuscules et les odeurs, un filtre déodorisant et un biofiltre sont installés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.

1. Ouvrez la grille avant supérieure en tirant sur les tablettes situées en bas à droite et à gauche de la grille. 2. Retirez les filtres déodorisants et le biofiltre. 3. Lavez les filtres avec de l'eau propre, puis séchez-les légèrement. 4. Insérez les filtres dans leur position originale. 5. Fermez la grille avant.

Température et humidité

En vérifiant les tableaux suivants, vous pouvez utiliser plus efficacement votre climatiseur.

Si le climatiseur est utilisé à …	Alors…
Haute température	Le climatiseur peut arrêter son fonctionnement en raison de protections.
Basse température	Il peut y avoir une fuite d'eau ou des disfonctionnements en cas de gel de l'échangeur.
Humidité elevée	L'eau peut se condenser et sécouler de la surface de l'unité intérieure en cas de non utilisation prolongée du climatiseur.
Fonction	Température extérieure	Température intérieure
Chauffage	-15°C à 24°C approx.	Inférieure ou égale à 27°C
Réfrigération	-10°C à 43°C approx.	16°C à 32°C approx.
Déshumidification	-10°C à 43°C approx.	16°C à 32°C approx.

• Si la température extérieure est inférieure ou égale à 0°C, la capacité de chauffage diminue jusqu'à 70 à 80 % selon les conditions de fonctionnement.

Si vous utilisez le climatiseur à une température supérieure à 32°C (température intérieure), la capacité de réfrigération diminue.

Recommandations pour un meilleur fonctionnement

Veuillez suivre les recommandations suivantes lors de l'utilisation de votre climatiseur :

Sujet	Recommendations
Capacité de chauffage	La pompè à chaleur intégrée dans le climatiseur aspire l'air chaud de l'extérieur pour l'apporter vers l'intérieur. Lorsque la température extérieure baisse, le climatiseur chauffe moins bien. Si vous trouvez que la pièce n'est pas suffisamment chaude, utilisez un apparéil de chauffage supplémentaire.
Circulation d'air chaud	Le climatiseur fait circuler l'air chaud pour chauffer votre pièce. Chauffer une pièce entière nécessitant un certain temps, veuillez démarrer le climatiseur à l'avance.
Givre	Lorsque vous sélectionnez le mode Chauffage, le givre peut se former sur l'unité intérieure dû à la base température et à l'humidité élevée.Dans ce cas:◆ Le chauffage s'accête.L'opération de dégivrage se fait automatiquement pendant environ 7 minutes.Au bout de 7 minutes, le chauffage redémarre normalement.
interieures et exterieures	Si les températures interieures et exterieures sont élevées toutes les deux lorsque vous sélectionnez le mode Chauffage, le ventilateur et le compresseur de l'unité extérieure peuvent s'accêter de temps en temps.C'est un phénomène normal; Veuillez patienter jusqu'à ce que le climatiseur redémarre.
Echec à l'alimentation	Lorsqu'un échéç à l'alimentation survient en cours de fonctionnement du climatiseur, celui-ci s'éteint. Quand le courant revient, le climatiseur redémarre automatiquement.
Mécanisme de protection	Si le climatiseur est démarré tout de suite après son branchement ou son arrêt, il faut 3 minutes pour assurer son fonctionnement normal.
Opération de refroidissement	L'unité intérieure risque de ne pas avoir la vitesse de ventilateur sélectionnée comme Moyenne et Faible sous l'opération de refroidissement à des températures extérieures très basses pour la protection de l'unité intérieure de la glace ou de la gelée. Pendant l'opération à faible vitesse, la performance de refroidissement diminuera.Si la salle ne se refroidit pas lors de l'utilisation de l'opération à la faible vitesse du ventilateur, régler la vitesse du ventilateur de l'unité intérieure.
Mode du Silence	Quand vous actionnez le Mode Silence lors de refroidissement et chauffage, la vitesse de ventilateur sera diminuée pour rendre le bruit plus silencieux.En conséquence, l'exécution de l'unité peut être réduite.

Avant de contacter le centre de service après-vente, effectuez les simples vérifications suivantes. Elles peuvent vous faire économiser du temps et des frais d'appel inutiles.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. ◆ Vérifiez si le disjoncteur est étant. ◆ Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	◆ Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. ◆ Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais(chaud) ne sort pas du climatiseur.	◆ Vérifiez si la temperature régée est plus haute(basse) que la température actuelle. ◆ Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec. ◆ Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulièrement. ◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. ◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct. ◆ Il est possible que la fenêtre ou la porte soit ouverte. ◆ Vérifiez si vous avez juste étéint le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. ◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode Auto ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est décharge. Remplacez la batterie. ◆ Vérifiez si le capteur de la télécommande est bloqué. ◆ Vérifiez si le climatiseur est place pres d'une forte lumière.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur le®bouton après avoir sélectionné l'heure.
Une odeur se diffuse dans la salle pendant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aérez la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	◆ Appuyez sur le®bouton pour allumer le climatiseur à nouveau. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. ◆ Si vous appuyez sur le®bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccardement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.
