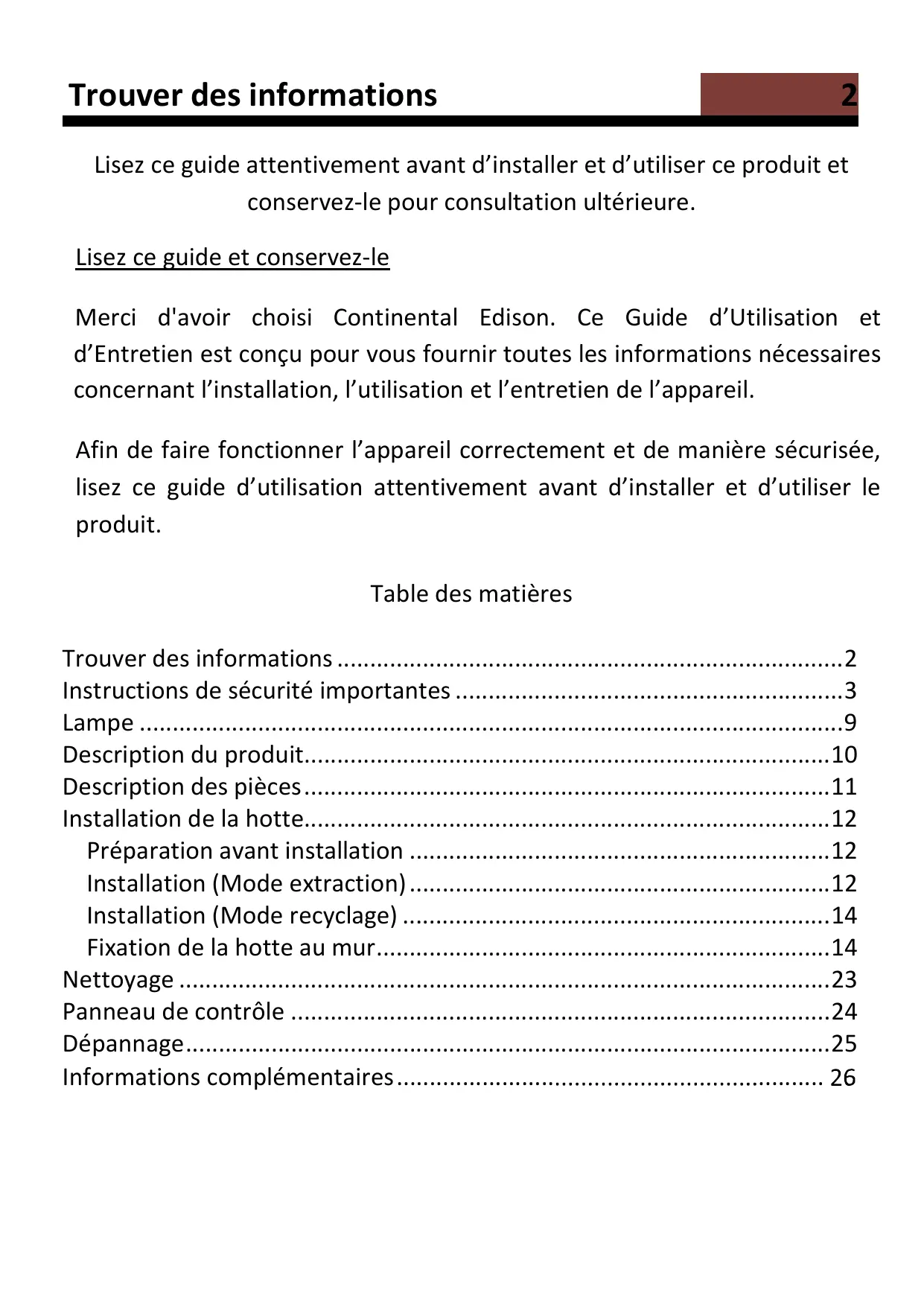

Trouver des informations

Lisez ce guide attentivement avant d’installer et d’utiliser ce produit et conservez-le pour consultation ultérieure. Lisez ce guide et conservez-le Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et d’Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l’installation, l’utilisation et l’entretien de l’appareil. Afin de faire fonctionner l’appareil correctement et de manière sécurisée, lisez ce guide d’utilisation attentivement avant d’installer et d’utiliser le produit. Table des matières Trouver des informations 2 Instructions de sécurité importantes 3 Lampe 9 Description du produit 10 Description des pièces 11 Installation de la hotte 12 Préparation avant installation 12 Installation (Mode extraction) 12 Installation (Mode recyclage) 14 Fixation de la hotte au mur 14 Nettoyage 23 Panneau de contrôle 24 Dépannage 25 Informations complémentaires

Instructions de sécurité importantes

IMPORTANT: Conservez ce guide l'agence de contrôle électrique.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes: Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil. Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur). Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié. Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant. ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Instructions de sécurité importantes

Gardez les enfants éloignés de cet appareil. Il est fortement recommandé que cet appareil soit tenu à l’écart des bébés et des jeunes enfants. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle.

Instructions de sécurité importantes

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d’éviter un danger. Ne pas laisser le câble d'alimentation toucher les parties chaudes de l’appareil. Afin d’éviter d’endommager le câble d’alimentation, assurez-vous qu’il n’est pas coincé en dessous de l’appareil ou dans l’appareil. Ne pas utiliser d’aérosols à proximité immédiate de l’appareil. Veillez à jeter le matériel d’emballage avec soin. Nous vous recommandons également de prendre une attention particulière pendant l’utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ». Ne pas utiliser un nettoyeur à vapeur. L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparée.

Instructions de sécurité importantes

MISE EN GARDE: Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage. Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

Instructions de sécurité importantes

MISE EN GARDE: L’appareil peut s’arrêter de fonctionner lors d’une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l’appareil et débranchez-le de la prise de courant. Branchez l’appareil de nouveau après une minute. Afin d’éviter le risque d’incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l’huile chaude. Ne pas flamber d'aliments sous la hotte de cuisine. Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente. Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz : 800mm Plaques électriques : 700mm

Instructions de sécurité importantes

MISE EN GARDE: Avant de brancher l’appareil, coupez l’électricité et vérifiez que l’alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique. MISE EN GARDE : Il y des risques du choc électrique et de l’incendie, si le nettoyage n’est pas effectué conformément aux instructions. MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées. MISE EN GRADE : Le non-respect des consignes d’installation peut entraîner des graves blessures. RISQUE DU CHOC ELECTRIQUE Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DBR-2-H-68 (code ILCOS D respectant la norme IEC 61231). – Lampe à LED non remplaçable – Puissance maximale : 2W – Plage de tension : 220-240V~50Hz – Dimensions:

Description du produit

Description des pièces

Cheminée inférieure (400mm)

Cheminée supérieure (400mm)

Gaine en plastique ( -153mm ; tuyau flexible de 2m)

Support de la cheminée supérieure

Support de la cheminée inférieure

Préparation avant installation Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes. Retirez le film de protection du produit avant de le mettre en service.

Installation (Mode extraction) Si le mur comporte une ouverture donnant sur l’extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen de la gaine d’extraction fournie ou de n’importe quel conduit d’extraction approprié, par exemple une gaine flexible en aluminium ou constituée d’un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Installation de la hotte

Installation de la gaine : Déterminez la position d'installation exacte de la hotte. Planifiez le chemin du conduit d’extraction de l’air vers l’extérieur. Veillez à ce que le chemin du conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total. Le conduit doit donner directement sur l’extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos. Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d’air. Les coudes retournés et les profils en S ne permettent pas une extraction d’air efficace et ne sont donc pas recommandés.

Installation de la hotte

Installation (Mode recyclage) Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'extraction n'est pas nécessaire, et les procédures d'installation sont identiques à celles décrites dans la section « Installation (Mode extraction) ».

Fixation de la hotte au mur Avant de procéder à l’installation, assurez-vous que l’appareil n'est pas branché sur une prise électrique.

La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson

Installation de la hotte

Recommandations pour la fixation murale N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

Installation de la hotte

Positionnez la hotte à son emplacement à la hauteur désirée en respectant la hauteur minimale au-dessus de la plaque de cuisson. Marquez l'emplacement du support mural.(trous placés entre 700 et 800 mm au-dessus du plan de travail) Retirez la hotte et positionnez le support mural afin de marquer les emplacements des trous sur le mur. Percez les 3 trous dans le mur pour y insérer le système de fixation adapté (vis ST4x30mm).

Accrochez la hotte dans les encoches du support mural.

Installation de la hotte

Une fois la hotte en place, repérez l'emplacement des 2 vis de fixation murale supplémentaire comme indiqué sur le schéma suivant. Retirez la hotte afin de percer le mur et d'installer les chevilles adaptées à votre mur. Fixez le corps de la hotte à l'aide de 2 vis de 4 mm de diamètre en utilisant des chevilles adaptée à votre mur.

Si le mode extraction est choisi, placez la gaine d’extraction d'air sur l’orifice de sortie d’air tel qu’illustré ci-contre.

Installation de la hotte

Fixez le support de la cheminée inférieure sur la cheminée inférieure comme illustré. Utilisez 2 vis ST4x8mm. (Ne serrez pas trop les vis, assurez-vous que la cheminée supérieure peut coulisser facilement dans le cheminée inférieure) Insérez la cheminée supérieure dans la cheminée inférieure.

Installation de la hotte

Positionnez la cheminée inférieure dans l’appareil, puis marquez les trous sur le mur.

Retirez la cheminée inférieure, puis percez des trous Utilisez les chevilles adaptées à votre mur

Installez la cheminée inférieure, puis vissez-la au mur à l’aide de 2 vis de

Installation de la hotte

Tirez ensuite la cheminée supérieure vers le haut jusqu’à la hauteur souhaitée. Marquez les emplacements des trous de fixation du support de la cheminée supérieure. Rabaissez la cheminée supérieure puis percez des trous dans le mur. Insérez les chevilles adaptées à votre mur

Fixez le support mural de la cheminée supérieure sur le mur à l'aide des chevilles choisis (vis de 8 mm conseillées).

Installation de la hotte

Remontez la cheminée supérieure et fixez-la sur le support mural à l'aide de 2 vis ST4x8mm

Fixez la cheminée inférieure sur les ergots de la hotte de cuisine à l'aide de 2 vis ST4x8mm.

Installation de la hotte

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d’une montre. Faîtes pareil de l’autre côté. NOTE : Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d’aspiration baisse. Assurez-vous que les filtres sont bien enclenchés pour éviter qu'il ne tombe et risque de causer des dommages. Les filtres à charbons doivent être remplacés au moins 1 fois par an, voir plus souvent en cas d'utilisation intense.

Attention! Avant le nettoyage, éteignez l’appareil et débranchez-le. Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité. Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d’incendie. Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Fonctions du panneau de contrôles : Bouton d'arrêt du moteur Appuyez sur ce bouton pour arrêter le fonctionnement du moteur. Bouton Vitesse faible Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse Bouton Vitesse élevée Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne Bouton Vitesse élevée Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevée Bouton d’éclairage Appuyez une fois sur ce bouton pour allumer les lampes. Appuyez une nouvelle fois pour les éteindre.

Dépannage Erreur Lumière allumée mais aucune ventilation

Aucune lumière, aucune ventilation

Forte vibration de la hotte

Faible puissance d’aspiration

25 Cause La turbine de ventilateur est coincée Le moteur est endommagé L’ampoule est grillée Cordon d’alimentation débranché La turbine de ventilateur est coincée Le moteur n’est pas correctement fixé L’unité n’est pas correctement fixée sur le support Les filtres sont encrassés.

SCHÉMA DE BRANCHEMENT

ÉLECTRIQUE Solution Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation

Faites remplacer l'ampoule par un professionnel Rebranchez le cordon d’alimentation Faîtes intervenir un professionnel pour la réparation Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Décrochez l’appareil et vérifiez l’installation et l’emplacement du support de fixation Nettoyez les filtres

Informations complémentaires

Symbole Identification des modèles Consommation d'énergie annuelle Classe d'efficacité énergétique Facteur d'accroissement dans le temps Efficacité fluidodynamique Classe d'efficacité fluidodynamique Indice d'efficacité énergétique Débit d'air mesuré au point de rendement maximal Pression d'air mesurée au point de rendement maximal Débit d'air maximal Puissance électrique à l'entrée mesurée au point de rendement maximal Puissance nominale du système d'éclairage Eclairement moyen du système d'éclairage sur la surface de cuisson Efficacité lumineuse Classe d'efficacité lumineuse Efficacité de filtration des graisses Classe d'efficacité de filtration des graisses Consommation d'électricité mesuré en mode "arrêt" Niveau de puissance acoustique

dB La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

Informations complémentaires

CONTINENTAL EDISON 120-126 quai de Bacalan CS11584 33000 Bordeaux

Importé par A.M.C. 123 quai Jules Guesde 94400 Vitry sur Seine

Informations complémentaires

Remarque : Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson. (1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation. (2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air. (3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée. (4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DÉCHET RESPECTANT L’ENVIRONNEMENT Les équipements électriques et électroniques font l’objet d’une collecte sélective. Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. Élimination respectueuse de l'environnement! Vous pouvez aider à protéger l'environnement! N'oubliez pas de respecter les réglementations locales: confiez les équipements électriques hors d'usage à un centre de traitement des déchets approprié. Le matériau d'emballage est recyclable. Éliminez l'emballage de manière écologique et mettez-le à la disposition du service de collecte des matières recyclables.
