AHC65IX - Hotte de cuisine AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	AIRLUX
Modèle	AHC65IX
Largeur	65 cm (estimation)
Poids	Environ 15 kg (estimation)
Alimentation	230 V ~ 50 Hz
Puissance moteur	Non spécifiée
Éclairage	LED (culot GU10 ou E14 selon version)
Nombre de vitesses	3 vitesses (Low, Mid, High)
Types d'installation	Évacuation ou recyclage
Distance minimale gaz	750 mm
Distance minimale électrique	650 mm
Diamètre conduit évacuation	125 mm recommandé
Filtres à graisse	Aluminium, lavables au lave-vaisselle
Filtres à charbon	Actif, remplacement régulier
Niveau sonore	Non spécifié
Fonctions spéciales	Lamelles A/B pour recyclage/évacuation
Entretien	Nettoyer filtres à graisse tous les 2 mois
Réparabilité	Pièces détachées disponibles (lampes, filtres)
Sécurité	Débrancher avant entretien, ne pas utiliser avec flammes nues
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - AHC65IX AIRLUX

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une table de cuisson électrique, la distance minimale est de 650 mm. Pour une table de cuisson au gaz, elle est de 750 mm. Vérifiez les instructions de votre table de cuisson car une distance supérieure peut être requise.

Puis-je utiliser la hotte en mode recyclage sans filtre à charbon ?

Non, en mode recyclage, les filtres à charbon actif sont obligatoires pour purifier l'air avant de le réinjecter dans la pièce. En mode évacuation, ils ne sont pas nécessaires.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium se nettoient tous les deux mois (plus souvent en cas d'utilisation intensive). Ils peuvent être lavés au lave-vaisselle ou à la main avec une solution chaude détergente. Leur couleur peut changer après plusieurs lavages, cela n'affecte pas leur performance.

Comment installer la hotte en version évacuation ?

Remplacez la lamelle A (recyclage) par la lamelle B (évacuation) fournie dans le sachet. Ensuite, enlevez la trappe de sortie d'air et installez l'adaptateur avec le clapet anti-retour. Les filtres à charbon ne sont pas nécessaires.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (prise, disjoncteur). Si le câble est endommagé, il doit être remplacé par un professionnel. Assurez-vous aussi que les lamelles A/B sont correctement installées, car une erreur peut bloquer le fonctionnement.

Comment remplacer l'ampoule LED ?

L'ampoule est de type GU10 ou E14 selon le modèle. Débranchez la hotte, retirez l'ancienne ampoule et insérez la nouvelle. Respectez les dimensions maximales indiquées dans la notice (diamètre max 50 mm pour GU10, 35 mm pour E14).

Puis-je utiliser la hotte avec une table de cuisson au gaz sans allumer la hotte ?

Il est dangereux de laisser des flammes nues sous la hotte sans ventilation. Ajustez l'intensité de la flamme pour qu'elle ne dépasse pas les côtés de la casserole et surveillez toujours la cuisson.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal, surtout à vitesse élevée. Si le bruit devient anormal, vérifiez que les filtres ne sont pas obstrués et que le conduit d'évacuation n'est pas bouché ou trop long.

Faut-il un conduit spécial pour l'évacuation ?

Oui, utilisez un conduit métallique lisse de diamètre 125 mm de préférence, avec le moins de coudes possible. Un conduit trop long ou sinueux réduit les performances.

Les enfants peuvent-ils utiliser la hotte ?

La hotte peut être utilisée par des enfants de plus de 8 ans sous surveillance. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

MODE D'EMPLOI AHC65IX AIRLUX

Merci d'avoir choisi ce produit. Veuillez lire attentivement le présent manuel d'utilisation avant d'installer et d'utiliser la hotte. Conservez-le pour pouvoir vous y référer ultérieurement.

MANUEL D'UTILISATION HOTTE

Cher client,

Suivre les instructions contenues dans le présent manuel d'utilisation garantit à l'appareil des performances optimales toute sa durée de vie.

• Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l'utilisation non appropriée du produit.
• Lire le présent manuel d'utilisation avant d'installer et d'utiliser la hotte. Le conserver pour d'éventuelles consultations ultérieures.
• Cette hotte peut être utilisée en version évacuation (évacuation de l'air vers l'extérieur) ou en version recyclage (recyclage de l'air à l'intérieur). Le choix de l'installation est libre.
• Seul un technicien autorisé et expérimenté peut entreprendre les travaux d'installation et d'entretien.
• Vérifier que le voltage du réseau correspond à celui indiqué sur la plaque signalétique fixée à l'intérieur de la hotte.
• Ne pas raccorder la hotte à des conduits d'évacuation évacuant des fumées de combustion (chaudières, cheminées, etc.)
• Si la hotte est utilisée conjointement à des appareils non électriques (par ex. installation au gaz), un niveau suffisant de ventilation doit être garanti dans la pièce de façon à empêcher le reflux des gaz d'échappement. La cuisine doit disposer d'une ouverture directe sur l'extérieur afin de garantir l'entrée d'air pur.
• La distance minimale d'installation de la hotte est de 750 mm d'une table de cuisson au gaz et de 650 mm d'une table de cuisson électrique. Si les instructions d'installation d'une table de cuisson au gaz spécifient une distance plus élevée, elle doit être prise en compte. REMARQUE : Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe.

UTILISATION

• Cette hotte est destinée exclusivement à un usage domestique, à savoir éliminer les vapeurs de cuisson.
• Ne jamais utiliser la hotte à des fins autres que celle pour laquelle elle a été conçue.
• Ne jamais laisser de grandes flammes nues sous la hotte en marche.
• Ajuster l'intensité de la flamme pour la diriger uniquement sur le fond de la casserole ; en s'assurant que la flamme ne dépasse pas sur les côtés.
• La friteuse doit être constamment sous surveillance lors de son utilisation, car l'huile surchauffée peut s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou toute personne qui n'est pas informée de son utilisation correcte.

ENTRETIEN

• Un entretien correct de la hotte assure une bonne performance de l'appareil.
• Débrancher la hotte de l'alimentation principale avant d'effectuer tout travail d'entretien.
• Nettoyer et/ou remplacer les filtres à graisse en aluminium et les filtres à charbon actif après la période de temps donnée.
• Nettoyer la hotte en utilisant un chiffon humide et un détergent liquide neutre.
• ÉLIMINATION : Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté.

ATTENTION !

DANS CERTAINES CIRCONSTANCES, LES APPAREILS ÉLECTRIQUES PEUVENT ÊTRE UNE SOURCE DE DANGER.

• NE PAS VÉRIFIER L'ÉTAT DES FILTRES LORSQUE LA HOTTE FONCTIONNE.
• NE PAS TOUCHER L'AMPOULE APRÈS UTILISATION DE L'APPAREIL.
• NE PAS DÉBRANCHER L'APPAREIL AVEC LES MAINS MOUILLÉES.
• ÉVITER LES FLAMMES NUES CAR ELLES PEUVENT ENDOMMAGER LES FILTRES ET DÉCLENCHER UN INCENDIE.
• SURVEILLER CONSTAMMENT LA FRITURE, CAR L'HUILE SURCHAUFFÉE PEUT S'ENFLAMMER.
• DÉBRANCHER LA HOTTE DE L'ALIMENTATION PRINCIPALE AVANT D'EFFECTUER TOUT TRAVAIL D'ENTRETIEN. *LES PARTIES ACCESSIBLES DE CET APPAREIL PEUVENT DEVENIR CHAUDES LORSQU'IL EST UTILISÉ AVEC DES APPAREILS DE CUISSON.
• NE PAS UTILISER CE PRODUIT À L'EXTÉRIEUR.
• CET APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DÉNUÉES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLÉ(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SÉCURITÉ LEUR ONT ÉTÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ÉTÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE.
• UNE VENTILATION ADÉQUATE DE LA PIÈCE EST INDISPENSABLE LORSQUE LA HOTTE EST UTILISÉE EN MÊME TEMPS QUE DES APPAREILS QUI BRÛLENT DU GAZ OU TOUT AUTRE COMBUSTIBLE.
• LE NON-RESPECT DES INSTRUCTIONS DE NETTOYAGE PEUT ENGENDRER UN RISQUE D'INCENDIE.

CARACTÉRISTIQUES

DIMENSIONS

0120

DESCRIPTION / CONNEXIONS

La hotte peut être installée en version évacuation ou recyclage.

POUR LES MODÈLES À UN OU DEUX MOTEURS

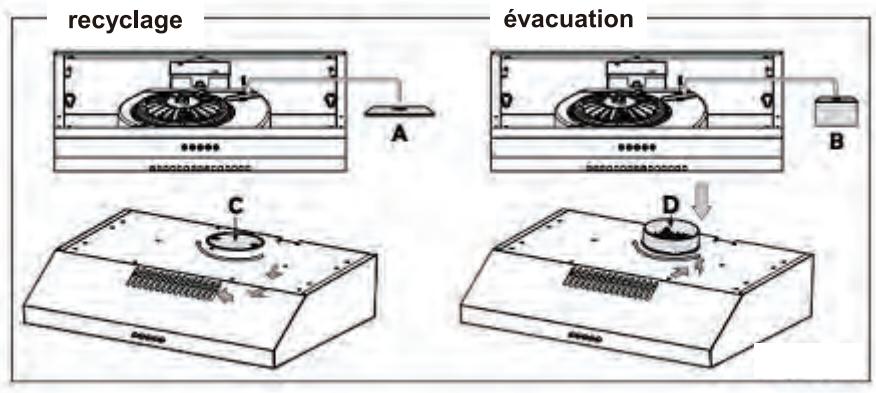

Deux types de lamelles d'évacuation d'air sont fournis avec la hotte, A et B.

Il y a une lamelle A et une lamelle B fournies avec les hottes à un moteur.

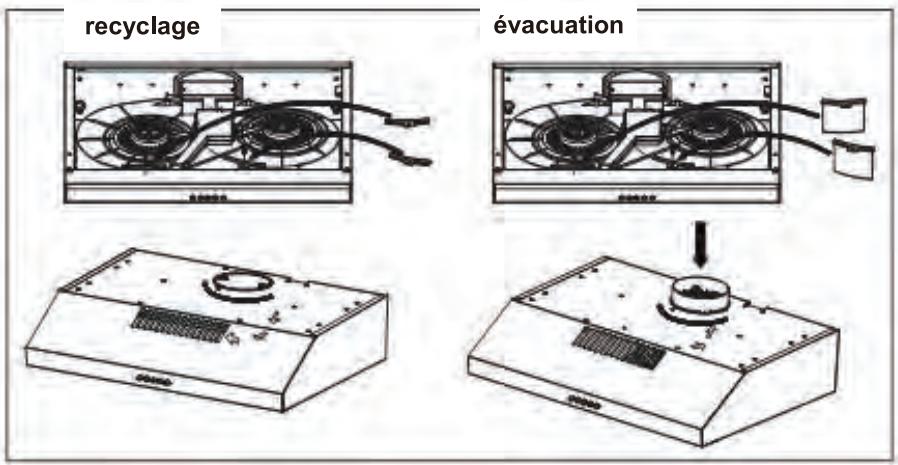

Il y a deux lamelles A et deux lamelles B fournies avec les hottes à deux moteurs.

En fonction du type d'installation choisi, il sera nécessaire ou non de changer la ou les lamelle(s) d'évacuation d'air.

Avec la ou les lamelle(s) A, la hotte est en version recyclage.

Avec la ou les lamelle(s) B, la hotte est en version évacuation.

Par défaut, la hotte est livrée en version recyclage, c'est-à-dire avec la ou les lamelle(s) A montée(s).

La ou les lamelle(s) B est (sont) fournie(s) dans le sachet de vis au cas où il serait nécessaire d'installer la hotte en version évacuation.

Pour une hotte à deux moteurs, il est indispensable que les lamelles de chaque moteur soient de même type pour que l'ensemble fonctionne.

VÉRIFIER SYSTÉMATIQUEMENT QUE LA OU LES LAMELLE(S) MONTÉE(S) EST (SONT) CORRECTE(S).

Par défaut, la lamelle installée sur chaque moteur est la lamelle A, prévue pour un fonctionnement en version recyclage.

Pour passer en version évacuation, démonter tout d'abord le panneau en métal de l'éclairage, puis replacer la lamelle A par la lamelle B conservée dans le sachet avec les pièces détachées. Enlever la trappe de sortie d'air et installer l'adaptateur de sortie d'air avec le clapet anti-retour.

Les filtres à charbon ne sont pas nécessaires en version évacuation. S'ils sont montés, les enlever.

Version évacuation

La hotte aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisse et les expulse à l'extérieur via le tuyau de sortie. Dans cette version, les filtres à charbon actif ne sont pas nécessaires.

1. Choisir où le conduit va passer entre la hotte et l'extérieur.
2. Un conduit droit et court assurera un meilleur fonctionnement de la hotte.
3. Un conduit long, des coudes et autres transitions réduisent les performances de la hotte. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux.
4. L'air ne doit pas être libre dans un conduit qui est utilisé pour évacuer les fumées des appareils qui brûlent du gaz ou d'autres combustibles. Les régulations en vigueur concernant l'évacuation de l'air doivent être respectées. Consulter les autorités locales et les codes du bâtiment pour les exigences en matière de conduits d'évacuation.
5. Installer un capuchon de toit ou de mur. Raccorder le conduit en métal rond au capuchon et remonter jusqu'à l'emplacement de la hotte.

Version recyclage

La hotte aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisse et les filtres à charbon actif et réinjecte de l'air pur dans la pièce. Pour une efficacité constante, les filtres à charbon actif doivent être remplacés régulièrement.

Attention : Pas besoin de conduits en plastique ou métal rigide.

1. Installer le ou les filtre(s) à charbon actif.
2. Noter que l'air est renvoyé dans la pièce via les fentes à l'avant de l'appareil.

Il faut choisir dès le début le type d'installation (recyclage ou évacuation). Pour une plus grande efficacité, nous vous recommandons d'installer la hotte en version évacuation.

Raccordement électrique

• Le câblage électrique doit être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système hors tension à l'entrée de service avant d'effectuer le câblage.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une autre personne tout aussi compétente afin d'éviter tout risque d'accident.
• Ne pas utiliser une prise ou une rallonge autre que celles fournies initialement avec la hotte.

INSTALLATION

Avant de commencer l'installation, pour manipuler la hotte plus facilement, nous vous conseillons d'enlever le ou les filtres.

Avant de la fixer, la conduite d'évacuation de l'air vers l'extérieur doit être installée.

Utiliser une conduite d'évacuation avec : - la longueur minimum indispensable ; - le moins de coudes possible (angle maximum du coude : 90°) ; - le matériel certifié (selon les normes locales, de construction et d'incendie) ; et aussi lisse que possible à l'intérieur. Il est également recommandé d'éviter les changements drastiques dans la section transversale (diamètre recommandé : 125 mm).

Percer le trou pour la sortie d'air (133 mm de diamètre) dans la cuisine.

Procéder à la fixation de la hotte : selon vos besoins, vous pouvez fixer la hotte au mur ou sous un meuble haut de la cuisine. IMPORTANT : Respecter la distance entre la table de cuisson et la partie inférieure de la hotte qui doit être d'au moins 650 mm pour une table électrique et 750 mm pour une table à gaz.

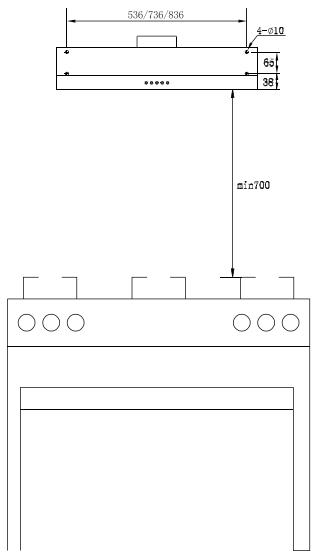

Fixation au mur

1. Dessiner une ligne sur le mur parallèle à votre plan de travail. Marquer les 4 trous à percer dans le mur, en respectant les distances indiquées. Percer les 4 trous et placer les 4 chevilles fournies. Prendre 2 des vis fournies et les insérer dans les chevilles supérieures, puis les visser à fond. Suspendre la hotte aux 2 vis ; travailler de l'intérieur de la hotte, serrer les 2 vis complètement.

1. Effectuer le raccordement électrique.

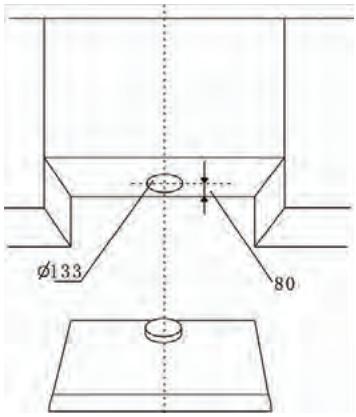

Installation sous un meuble haut

1. Percer 4 trous dans le meuble en respectant les distances indiquées. Pousser la hotte contre le meuble et insérer les 4 vis en travaillant de l'intérieur du meuble. Raccorder un tube flexible à la bride de la hotte en utilisant un collier de serrage métallique. Le tube et le collier de serrage ne sont pas fournis.

1. Effectuer le raccordement électrique.

L'installation est à présent terminée.

Remarque :

• L'air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour les émanations provenant d'appareils qui brûlent du gaz ou d'autres combustibles.
• Si les instructions de montage d'une table de cuisson au gaz spécifient une distance supérieure à 750 mm, il faut la prendre en compte.
• Les réglementations concernant l'évacuation de l'air vicié doivent être respectées.

FONCTIONNEMENT

La hotte se met en marche en appuyant sur le bouton « ON/OFF » du bandeau de commande.

L'interrupteur éclairage, « LIGHT », permet d'allumer et d'éteindre la lumière.

Les interrupteurs ventilation, « LOW », « MID », « HIGH » permettent de régler la ventilation sur les 3 vitesses :

OFF

LOW

MID

HIGH

LIGHT

ENTRETIEN

FILTRES À GRAISSE

Les filtres à graisse doivent être nettoyés régulièrement (tous les deux mois d'utilisation, voire plus en cas d'utilisation intensive). Utiliser une solution chaude à base de détergent.

Les filtres à graisse sont lavables au lave-vaisselle. Après plusieurs lavages, leur couleur peut changer. Cette décoloration n'entrave en rien leur bon fonctionnement.

LAMPES

• Culot de lampe LED BULB E14 pour AHC et HC / code ILCOS selon norme 61231: DB-4-220/230-E14-35 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie la plage de tension, E14 signifie le type de culot de lampe, 35 représente le diamètre maximum d'ampoule)

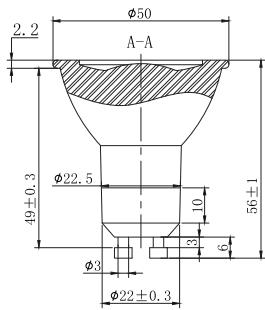

• Culot de lampe LED GU10 pour AHC, AHCB et HCD / code ILCOS selon norme 61231: DB-4-220/230-GU10-50 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie plage de tension, GU10 signifie type de culot de lampe, 50 signifie le diamètre maximum de la lampe)

Les dessins ci-joints montrent les dimensions de base pour le remplacement. L'unité de longueur est le mm.

GU10
