Intitulé	Valeur / Description
Type de produit	Imprimante laser monochrome
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	20 pages par minute (ppm)
Connectivité	USB 2.0, Wi-Fi
Compatibilité système d'exploitation	Windows, macOS, Linux
Dimensions approximatives	332 x 215 x 178 mm
Poids	4.5 kg
Capacité du bac d'alimentation	150 feuilles
Type de toner	Cartouche toner Samsung MLT-D111S
Durée de vie du toner	Environ 1000 pages
Fonctions principales	Impression, impression sans fil
Entretien et nettoyage	Nettoyage régulier du tambour et des rouleaux, utilisation de produits recommandés par le fabricant
Pièces détachées et réparabilité	Disponibilité de toners et pièces de rechange via le service après-vente Samsung
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales	Imprimante compacte idéale pour un usage domestique ou de bureau, faible consommation d'énergie

FOIRE AUX QUESTIONS - XPRESS M2026W SAMSUNG

Comment connecter l'imprimante SAMSUNG Xpress M2026W à mon réseau Wi-Fi ?

Pour connecter votre imprimante à votre réseau Wi-Fi, appuyez sur le bouton WPS sur votre routeur, puis sur le bouton WPS de l'imprimante. Attendez que les LED clignotent pour indiquer que la connexion est établie.

Que faire si l'impression est floue ou de mauvaise qualité ?

Vérifiez que vous utilisez le bon type de papier et que les cartouches de toner ne sont pas vides. Vous pouvez également exécuter le nettoyage de la tête d'impression depuis le menu de l'imprimante.

Comment résoudre un problème d'alimentation du papier ?

Assurez-vous que le papier est correctement chargé dans le bac à papier, sans plis ni déchirures. Vérifiez également qu'aucun morceau de papier n'est coincé dans l'imprimante.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Accédez au menu 'Configuration' de l'imprimante, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

L'imprimante ne répond pas, que dois-je faire ?

Vérifiez que l'imprimante est sous tension et correctement connectée à votre ordinateur ou réseau. Si le problème persiste, essayez de redémarrer l'imprimante et votre ordinateur.

Comment installer les pilotes de l'imprimante sur mon ordinateur ?

Visitez le site web de Samsung pour télécharger les derniers pilotes pour votre modèle. Suivez les instructions d'installation fournies sur le site.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. Vous pouvez également essayer de redémarrer l'imprimante ou de vérifier les connexions.

Comment imprimer en mode économie d'énergie ?

Accédez aux paramètres d'impression de votre document et sélectionnez 'Impression éco' ou 'Mode éco' avant d'envoyer le document à l'imprimante.

L'imprimante ne reconnaît pas la cartouche de toner, que faire ?

Retirez la cartouche de toner, vérifiez qu'elle est correctement installée et qu'elle n'est pas vide. Réinsérez-la et assurez-vous qu'elle est bien en place.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site web de Samsung pour vérifier s'il existe une mise à jour du firmware pour votre modèle. Suivez les instructions fournies pour effectuer la mise à jour.

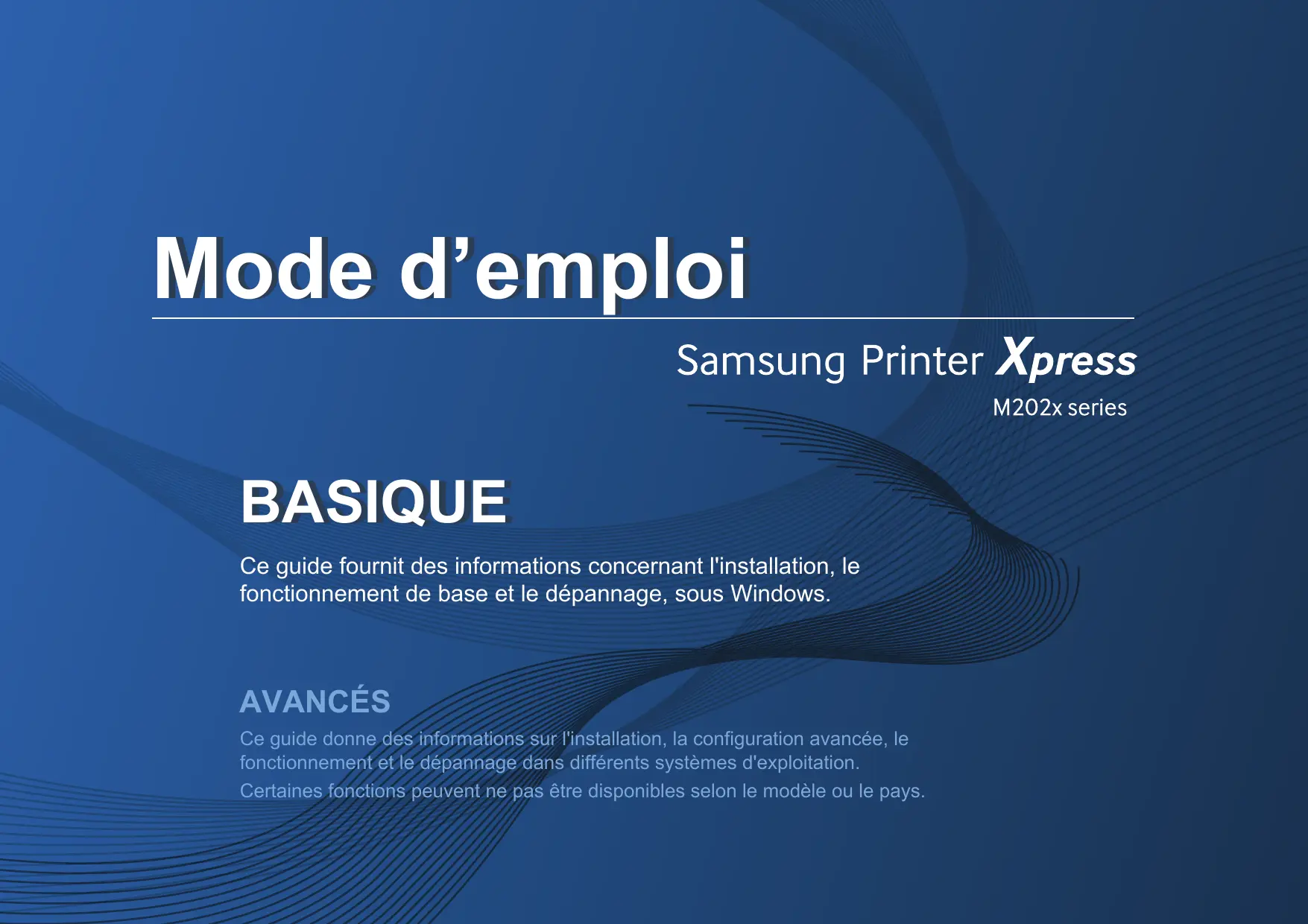

MODE D'EMPLOI XPRESS M2026W SAMSUNG

Ce guide fournit des informations concernant l'installation, le fonctionnement de base et le dépannage, sous Windows.

Avancés

Ce guide donne des informations sur l'installation, la configuration avancée, le fonctionnement et le dépannage dans différents systèmes d'exploitation. Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.

1. Introduction

Principaux avantages 4

Fonctionnalités par modèle 7

Informations utiles à connaître 9

Informations en matière de sécurité 11

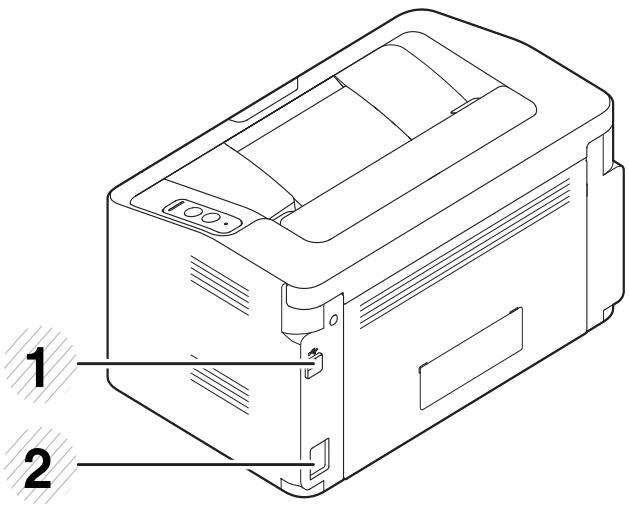

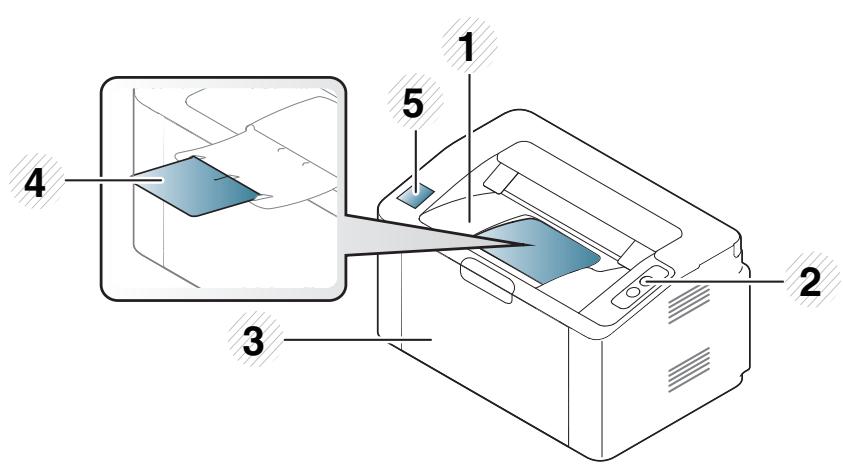

Description de l'appareil 17

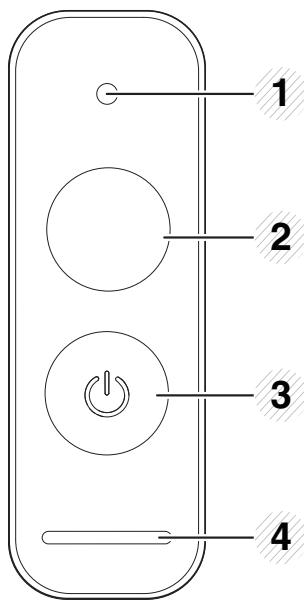

Vue d'ensemble du panneau de commande 20

Mise en marche de l'ordinateur 22

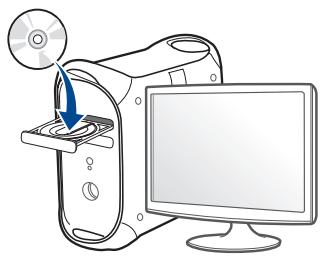

Installation locale du pilote 23

Réinstallation du pilote 25

2. Apprentissage de l'utilisation basique

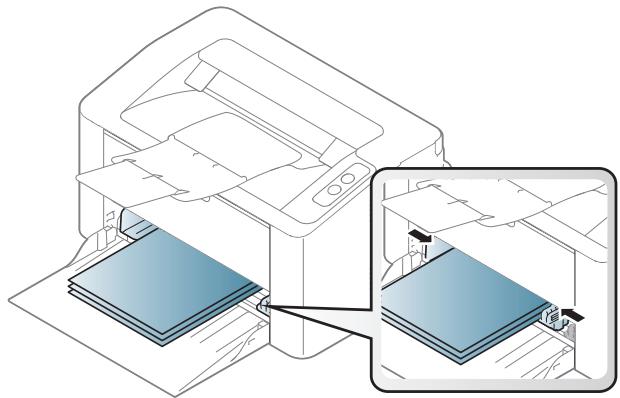

Supports et bacs 27

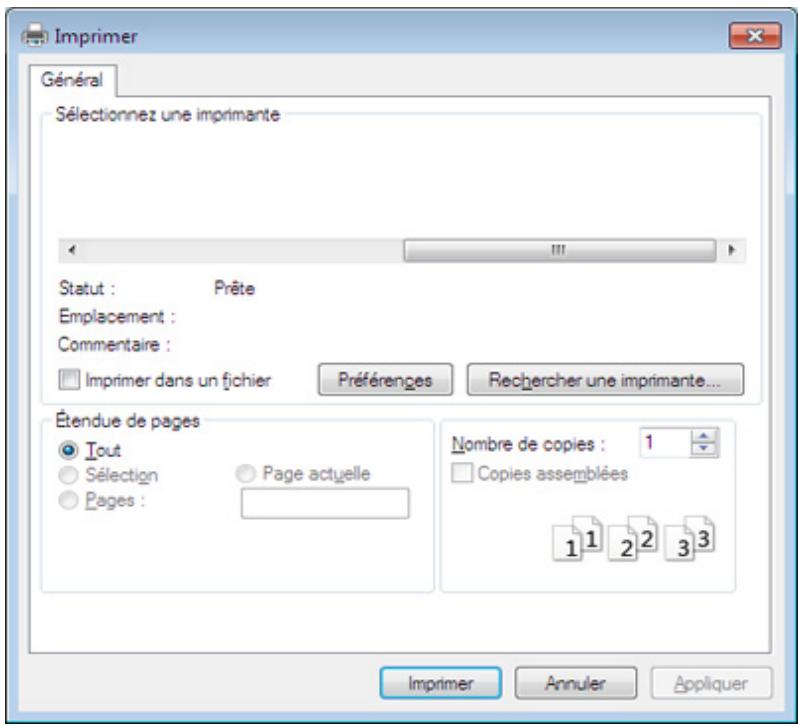

Impression de base 36

3. Maintenance

Commande de consommables et

d'accessoires 40

Consommables disponibles 41

Stockage de la cartouche de toner 42

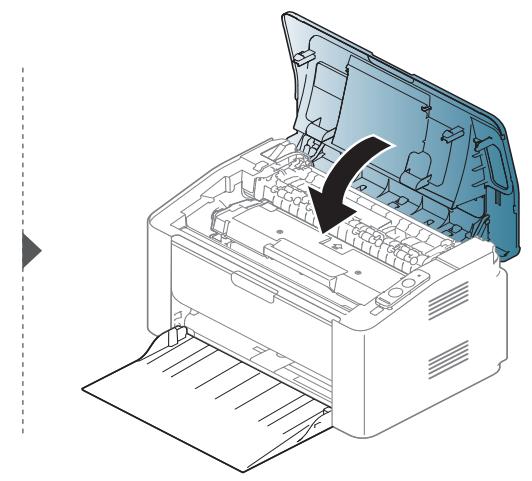

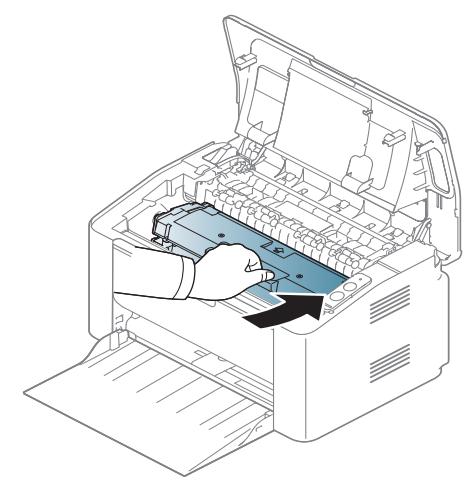

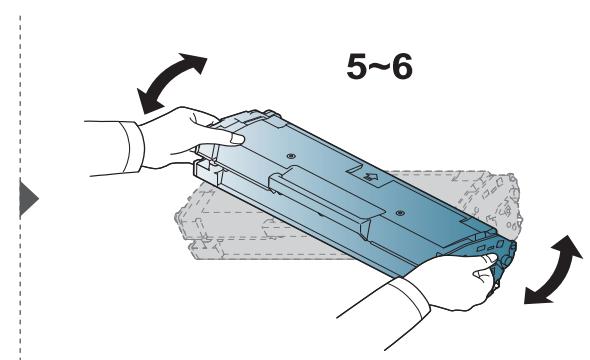

Redistribution du toner 44

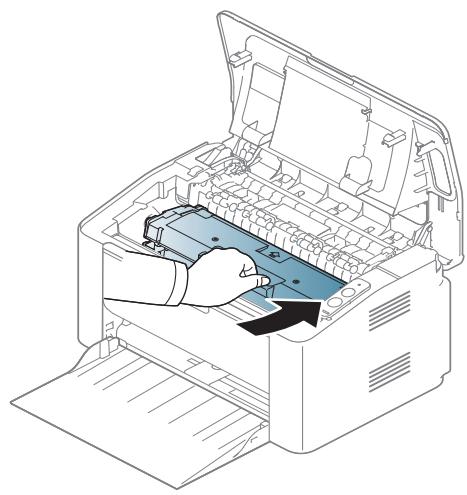

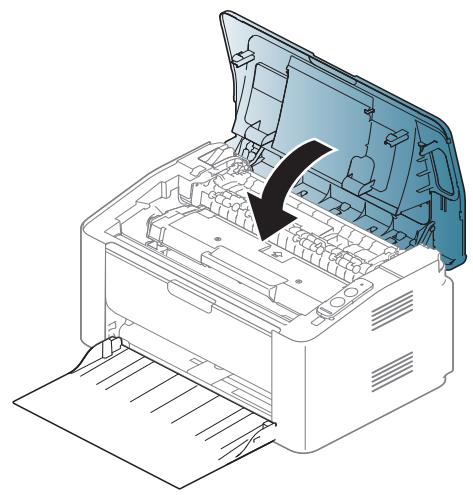

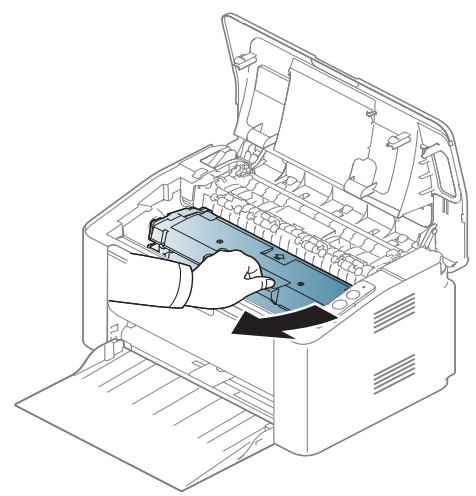

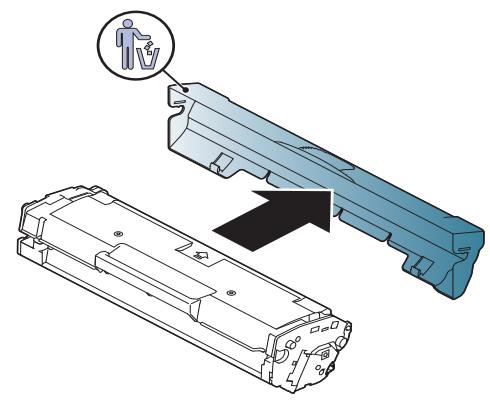

Remplacement de la cartouche de toner 45

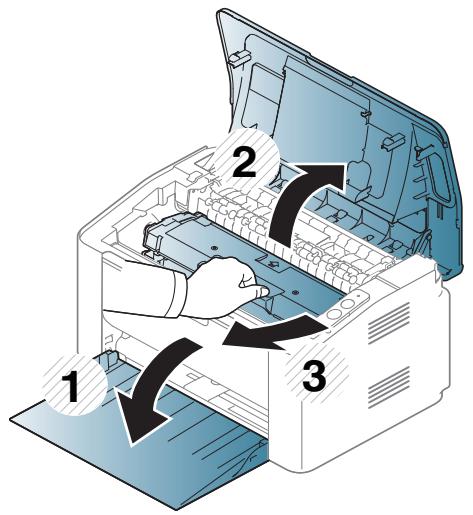

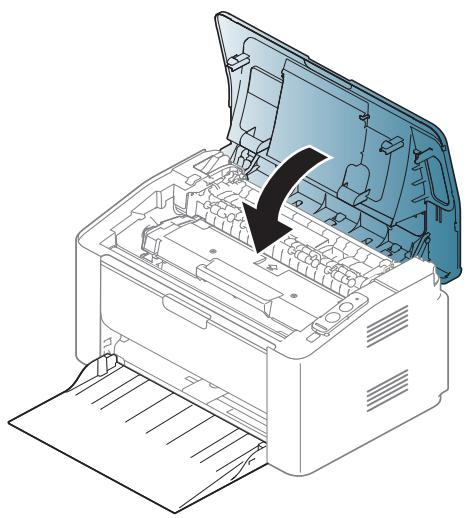

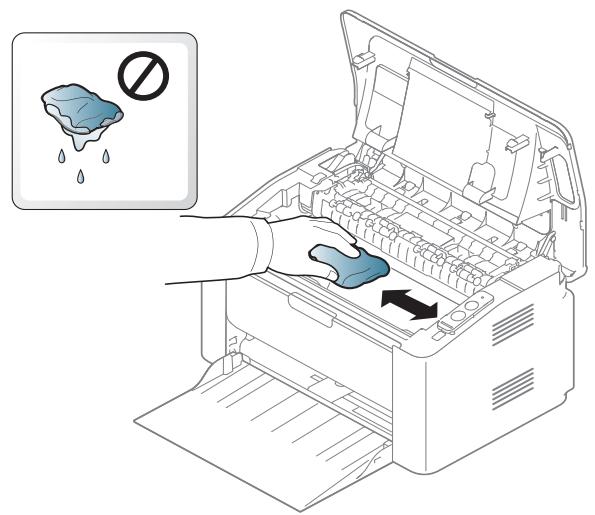

Nettoyage de l'appareil 47

Conseils pour déplacer et stocker l'appareil 51

4. Dépannage

Astuces pour éviter les bourrages papier 53

Résolution des bourrages papier 54

Présentation du LED d'état 57

5. Annexe

Caractéristiques techniques 61

Informations légales 70

Copyright 81

1. Introduction

Ce chapitre fournit les informations que vous devez connaître avant d'utiliser l'appareil.

• Principaux avantages 4
• Fonctionnalités par modèle 7
• Informations utiles à connaître 9 A propos de ce mode d'emploi 10
• Informations en matière de sécurité 11 Description de l'appareil 17
• Vue d'ensemble du panneau de commande 20
• Mise en marche de l'ordinateur 22 Installation locale du pilote 23
• Réinstallation du pilote 25

Respectueux de l'environnement

• Pour économiser du toner et du papier, cet appareil prend en charge la fonction Éco (voir « Easy Eco Driver » à la page 151).
• Pour économiser du papier, vous pouvez imprimer plusieurs pages sur une seule feuille (voir « Utilisation des options d'impression avancées » à la page 136).
• Afin d'économiser le papier, vous pouvez imprimer sur les deux faces de chaque feuille (impression recto-verso manuelle) (voir « Utilisation des options d'impression avancées » à la page 136).
• Pour économiser l'énergie, cet appareil économique est électrique en réduisant considérablement la consommation électrique lorsqu'il n'est pas utilisé.
• Nous recommandons l'utilisation de papier recyclé pour l'économie d'énergie.

Impression rapide et de haute qualité

• Vous pouvez imprimer jusqu'à une résolution effective de 1,200 x 1,200 points par pouce. Impressionrapide, àla demande.
• M202x series/M202xW series
• En impression sur une seule face, 20 pages par minute (A4) ou 21 pages par minute (Letter).
• SL-M2024 series/SL-M2024W series
• En impression sur une seule face, 18 pages par minute (A4) ou 19 pages par minute (Letter).

Facilité

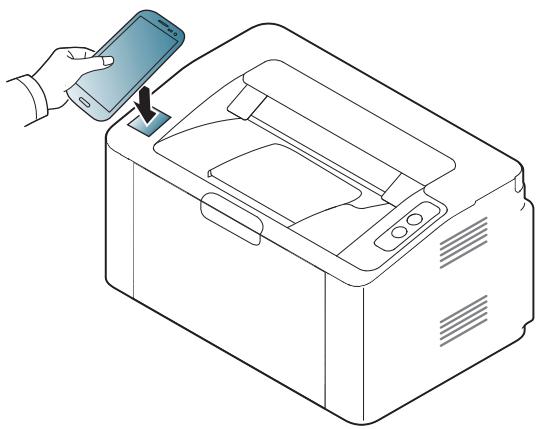

• Touchez simplement votre téléphone portable sur l'étiquette NFC de votre imprimante et lancez le travail d'impression (voir « Utilisation de la fonction NFC » à la page 125). Samsung Easy Printer Manager est un programme qui vous guide et vous informe sur le statut de l'appareil et vous permet de personnaliser les paramètres de l'appareil (voir « Utilisation de Samsung Easy Printer Manager » à la page 155).
• Le programme Mise à jour intelligente vous permet de rechercher la version des logiciels et de les installer au cours de la procédure d'installation du pilote d'impression. Ceci n'est disponible que pour les utilisateurs du système d'exploitation Windows.
• Si vous avez accès à Internet, vous pouvez obtenir l'aide, le support, les pilotes de l'appareil, les manuels ou les informations de commande nécessaires sur le site Web Samsung, www.samsung.com > rechercher votre produit > Assistance ou Téléchargements.

Une large gamme de fonctions et le support des applications

• Prend en charge différentes tailles de papier (voir « Spécifications des supports d'impression » à la page 63).
• Impression de filigranes : Vous pouvez personnalisé vos documents avec des mots tels que « Confidential » (voir « Utilisation des options d'impression avancées » à la page 136).
• Impression d'affiches : Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche (voir « Utilisation des options d'impression avancées » à la page 136).
• Vous pouvez effectuer des impressions sur divers systèmes d'exploitation (voir « Configuration requise » à la page 66). -
• Notre appareil est doté d'une interface USB.

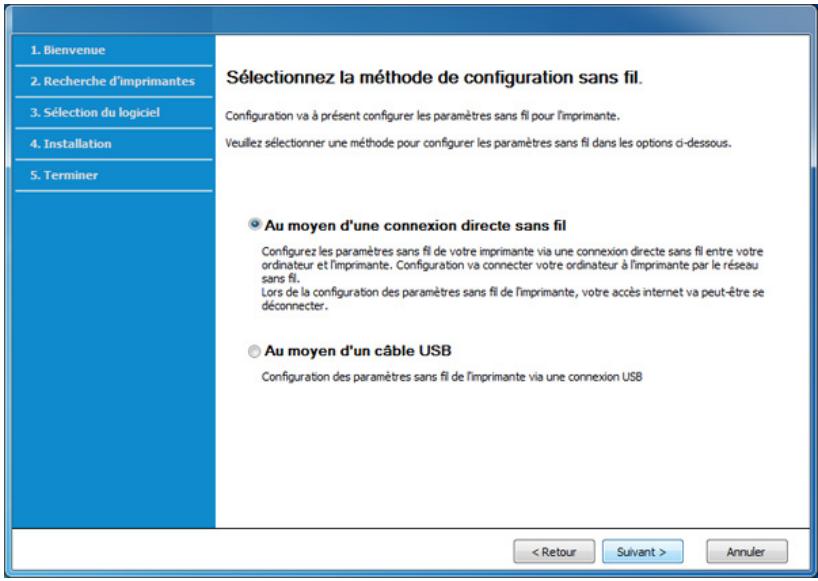

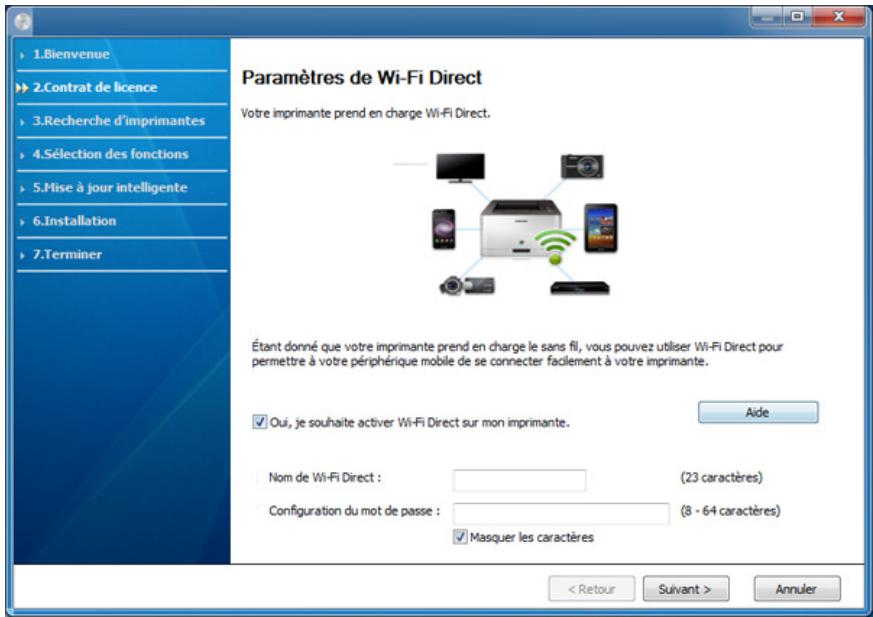

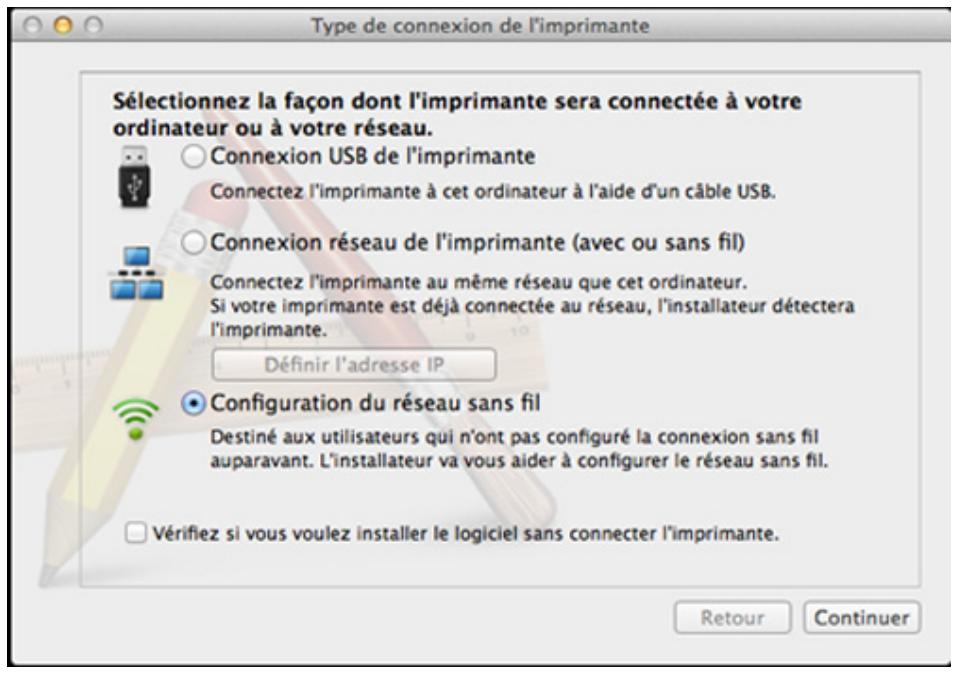

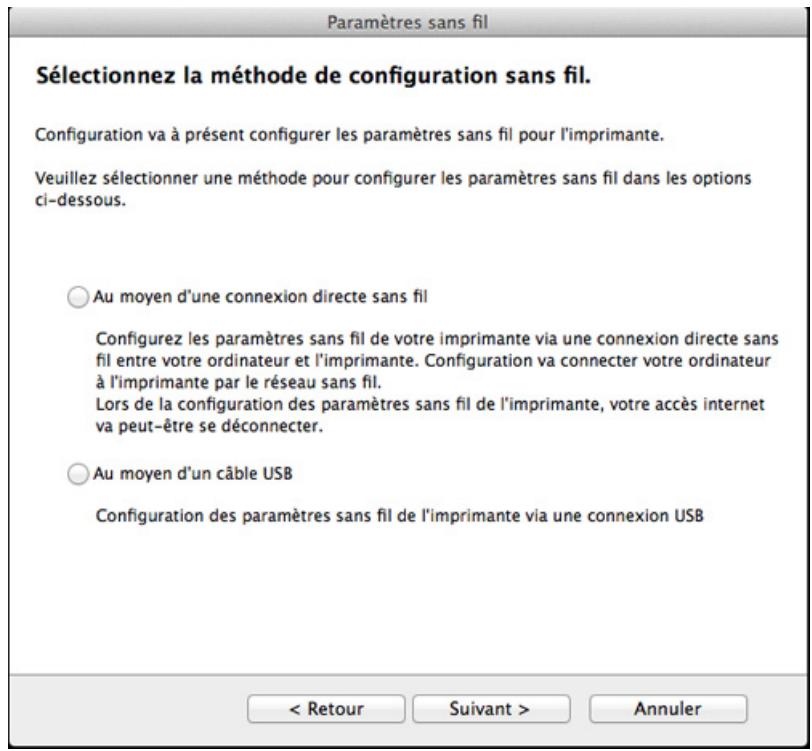

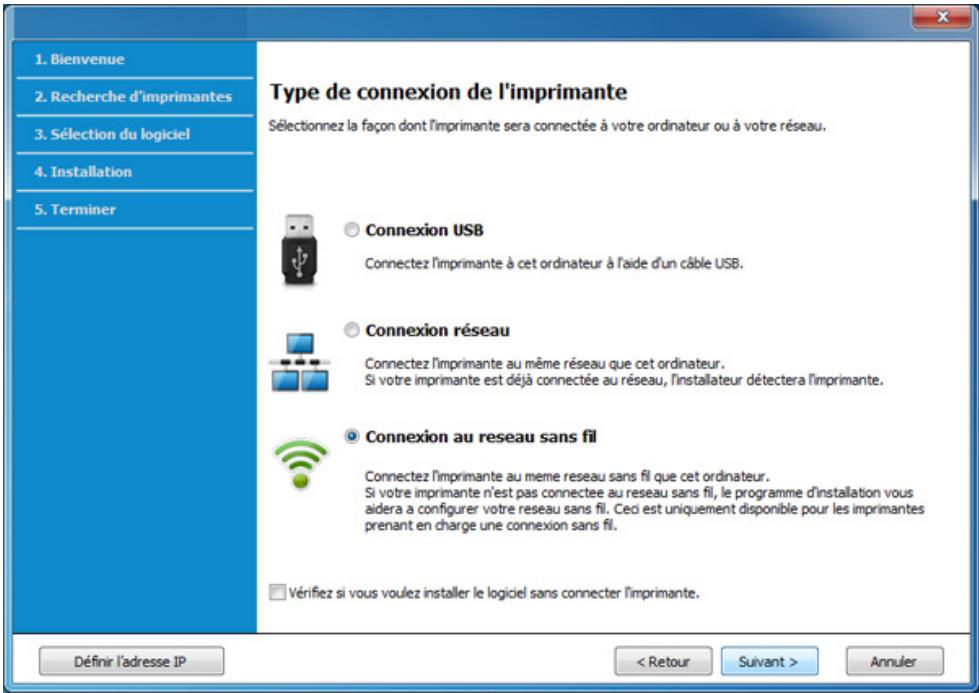

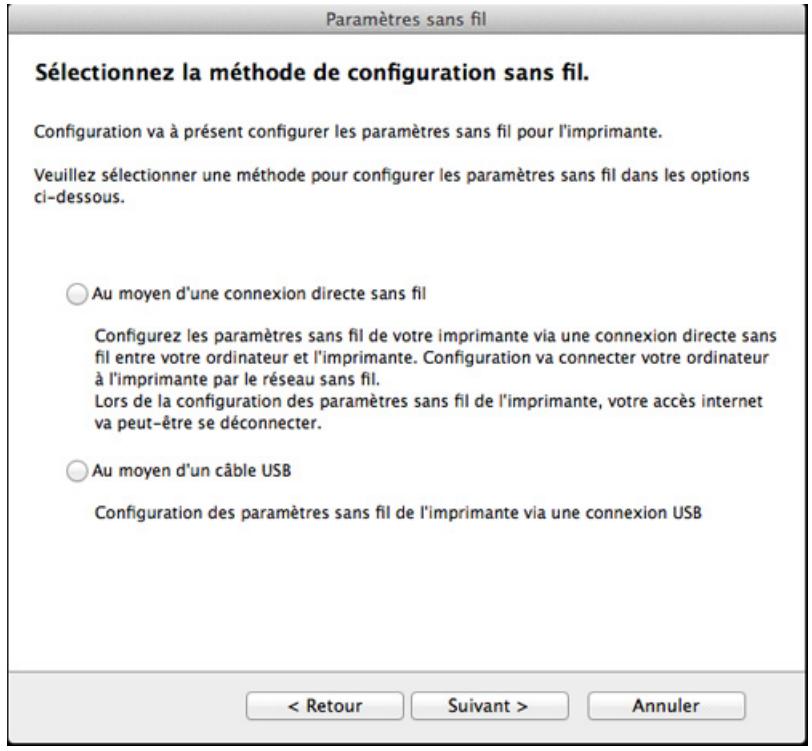

Prend en charge diverses méthodes de paramétrage du réseau sans fil

Le réseau sans fil peut ne pas être disponible selon le modèle (voir « Fonctionnalités par modèle » à la page 7).

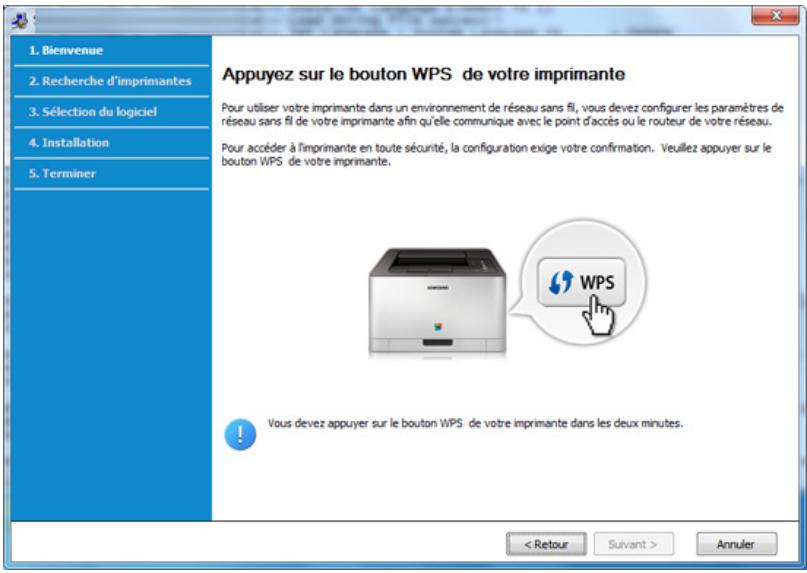

• Utilisation de la touche WPS (Wi-Fi Protected Setup™)
• Vous pouvez facilement vous connecter à un réseau sans fil à l'aide de la touche WPS de l'appareil et du point d'accès (un routeur sans fil). Utilisation du câble USB
• Vous pouvez vous connecter et définir les divers paramètres du réseau sans fil à l'aide d'un câble USB. Utilisation de Wi-Fi Direct
• Vous pouvez imprimer facilement à partir de votre périphérique mobile à l'aide de la fonction Wi-Fi ou Wi-Fi Direct.

Voir « Présentation des méthodes de configuration du réseau sans fil » à la page 96.

Fonctionnalités par modèle

Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays.

Système d'exploitation Logiciel

Système d'exploitation	M202x series	M202xW series
Windows	●	●
Mac	●	●
Linux	●	●
Unix

Logiciel	M202x series	M202xW series
Pilote d'impression PCL
Pilote d'impression SPL	●	●
Pilote d'impression PS
Pilote d'impression XPSa
Samsung Easy Printer Manager	●	●
SyncThruTM Web Service		●
SyncThruTM Web Admin Service		●
Samsung Printer Status	●	●

Fonctionnalités par modèle

a. Le pilote XPS n'est compatible qu'avec Windows et peut être téléchargé sur le site Internet de Samsung (www.samsung.com)

Fonctionnalités diverses

spéciales	M202x series	M202xW series
USB 2.0 haut débit	●	●
Carte LAN filaire Ethernet 10/100 Base TX
Interface réseau LAN sans fil 802.11b/g/n		●
Impression NFC		●
IPv6		●
Impression économique (Easy Eco Driver)a	●	●
WPS (Wi-Fi Protected SetupTM)		●
Impression recto-verso manuelle	●	●
AirPrint		●
Google Cloud PrintTM		●

a. La configuration des paramètres du mode d'économie d'énergie s'effectue à partir du pilote Windows.

Où puis-je télécharger le pilote de l'appareil ?

• Rendez-vous sur www.samsung.com pour télécharger le dernier pilote de l'appareil, puis installez-le sur votre système.

Où puis-je acheter des accessoires ou des fournitures?

• Renseignez-vous auprès d'un distributeur Samsung ou de votre détaillant.
• Rendez-vous sur www.samsung.com/supplies. Sélectionnez votre pays/région pour afficher les informations sur la réparation du produit.

Levergyant d'état clignote ou reste constamment allumé.

• Mettez l'appareil hors tension, puis sous tension.
• Vérifiez la signification des indications du voyant dans ce manuel et résolvez le problème en conséquence (voir « Présentation du LED d'objet » à la page 57).

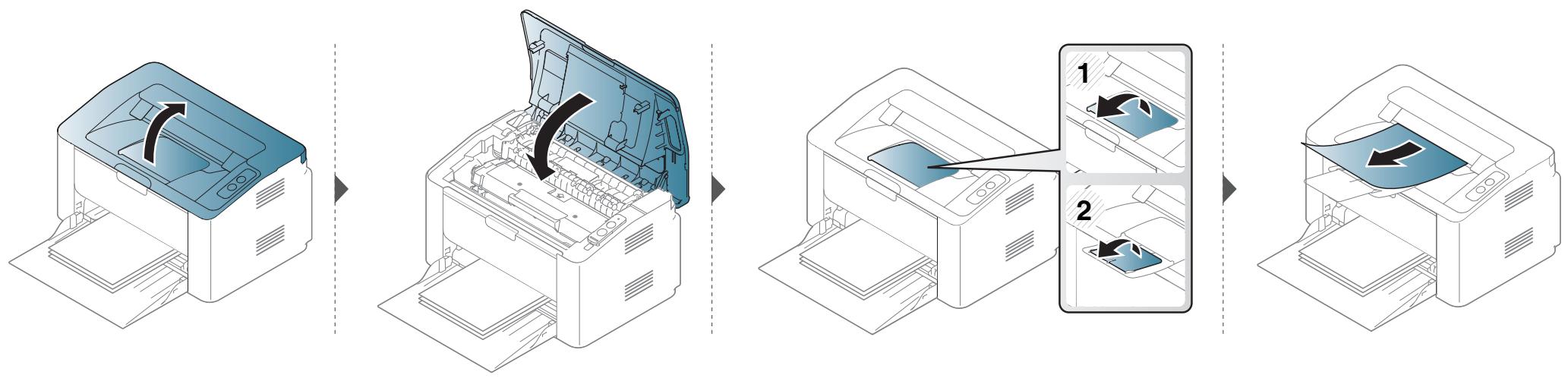

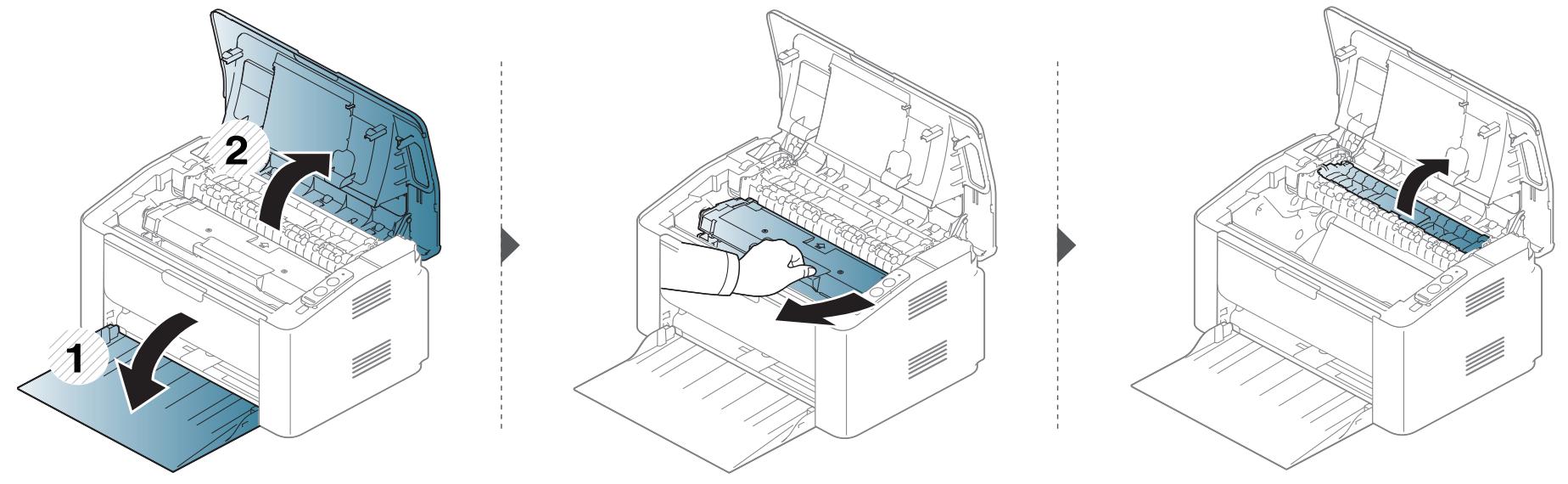

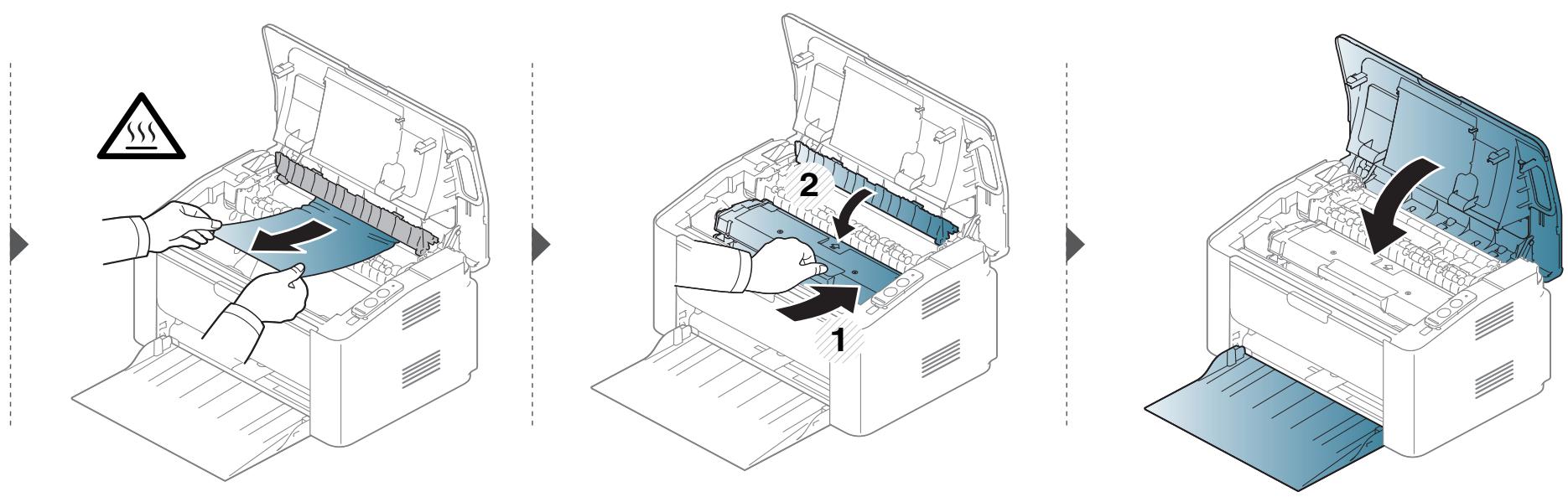

Un bourrage papier s'est produit.

• Ouvrez et fermez le capot supérieur (voir « Vue avant » à la page 18).
• Consultez les instructions de ce manuel pour retirer un papier coincé et résolvez le problème en conséquence (voir « Résolution des bourrages papier » à la page 54).

Les impressions sont floues.

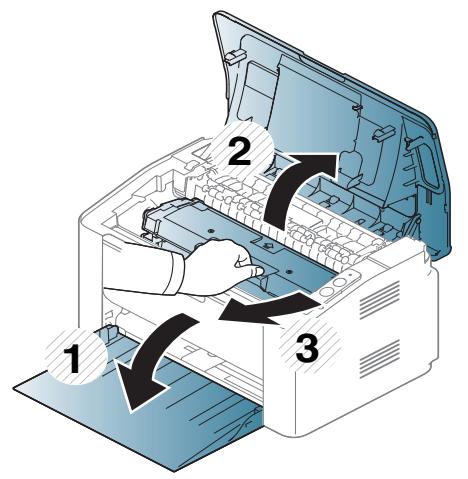

• Le niveau de toner peut être faible ou mal réparti. Secouez la cartouche de toner.
• Essayez une résolution d'impression différente.
• Remplacez la cartouche de toner.

L'appareil n'imprime pas.

• Ouvrez la liste des impressions en attente et supprimez le document de la liste (voir « Annulation d'une impression » à la page 37).
• Désinstallez le pilote et réinstallez-le (voir « Installation locale du pilote » à la page 23).
• Réglez votre appareil comme imprimante par défaut pour Windows.

Ce mode d'emploi vous offre une description succincte de l'appareil, ainsi que des explications détaillées sur chaque étape de son fonctionnement.

• Lisez les informations de sécurité avant d'utiliser l'appareil.
• Si vous rencontrez un problème d'utilisation de l'appareil, reportez-vous au chapitre de dépannage.
• Les termes utilisés dans ce mode d'emploi sont expliqués dans le chapitre du glossaire.
• Toutes les illustrations de ce mode d'emploi peuvent être différentes de votre appareil en fonction de ses options ou du modèle que vous avez acheté.
• Les captures d’écran de ce mode d’emploi peuvent différer de votre appareil en fonction de la version du microprogramme/pilote de l’appareil.
• Les procédures de ce guide de l'utilisateur sont principalement basées sur Windows 7.

Conventions

Certains termes sont utilisés de manière interchangeable dans ce mode d'emploi, comme ci-dessous :

• « Document » est synonyme d'« original »
• « Papier » est synonyme de « support » ou de « support d'impression ».
• « Appareil » se rapporte à une imprimante ou une imprimante multifonctions.

Icônes générales

Icône	Texte	Description
!	Mise en garde	Informe les utilisateurs des risques éventuels de dommages mécaniques ou de dysfonctionnements de l'imprimante.
	Remarque	Donne des informations supplémentaires ou des spécifications détaillées des fonctions et fonctionnalités de l'appareil.

Informations en matière de sécurité

Ces avertissements et précautions sont inclus afin d’éviter des blessures pour vous et d’autres personnes, ainsi que pour éviter des dommages potentiels à votre appareil. Veillez à et à comprendre toutes ces instructions avant d’utiliser l’appareil. Une fois que vous avez lu cette section, conservez-la pour pouvoir vous y reporter par la suite.

Explication de l'ensemble des icônes et des signes utilisés dans ce chapitre

!	Avertissement	Situations dangereuses ou à risques pouvant entraîner des blessures graves ou la mort.
!	Mise en garde	Situations dangereuses ou à risques pouvant entraîner des blessures légères ou des dommages matériels.
⊗	Ne pas essayer.

Avertissement

Ne pas utiliser si le cable d'alimentation électrique est endommagé ou si la prise électrique n'est pas reliée à la terre. Risque de décharge électrique ou d'incendie.

Ne rien poser sur l'appareil (eau, objets métalliques, objets lourds, bougies, cigarettes allumées, etc.).Risque de décharge électrique ou d'incendie.

Si l'appareil surchauffe, libre de la fumée, émet des bruits étranges, ou produit une odeur bizarre: coupez immédiatement l'interrupteur d'alimentation et débranchez l'appareil.L'utiliseur doit pouvoir acceder à la prise en cas d'urgences nécessitant de l'utiliseur qu'il débranche la prise.Risque de décharge électrique ou d'incendie.

Ne pliez pas le cable d'alimentation électrique et ne placez pas d'objets lourds dessus.Le fait de marcher sur le cable d'alimentation électrique ou de l'écraser avec un objet lourd peut occasionner une décharge électrique ou un incendie.

Informations en matière de sécurité

Ne retirez pas la fiche en tirant sur le câble ; ne manipulez pas la prise avec des mains mouillées.

Risque de décharge électrique ou d'incendie.

Mise en garde

① →	Pendant un orage ou pendant une période de non-fonctionnement, retirez la fiche d'alimentation de la prise de courant. Risque de décharge électrique ou d'incendie.
	Faites attention, la zone de sortie papier est chaude. Vouss pouvez vous brûler.
	Si on a laissé tomber l'appareil, ou si le boîtier semble endommagé, débranchez toutes les connexions de l'appareil et demandez une assistance auprès du personnel de service qualifié. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.
	Si l'appareil ne fonctionne pas correctement après avoir suivi ces instructions, débranchez toutes les connexions de l'appareil et demandez une assistance auprès du personnel de service qualifié. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.

⊗	Si la fiche n'entre pas facilement dans la prise, ne forcez pas pour l'insérer. Appelez un électricien pour changer la prise de courant, sous peine de décharge électrique possible.
⊗	Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC. Risque de décharge électrique ou d'incendie et/ou de blessure pour votre animal domestique.

Mise en garde

Ne tirez pas avec force sur la feuille durant l'impression. Vous risquez d'endommager l'appareil.

Faites attention de ne pasbitset la main entre l'appareil et le bac d'alimentation papier. Vous pourriez vous blesser.

Informations en matière de sécurité

→	Le dispositif d'alimentation de cet apparéil est son cable d'alimentation électrique. Pour couper l'alimentation, retirez le cable d'alimentation électrique de la prise électrique.
	Faites attention lorsque vous remplacez du papier ou que vous retirez du papier coincé. Les bords d'une feuille neuve sont tranchants et peuvent provoquer des coupures douloureuses.
①	Lors de l'impression de grandes quantités, la partie inférieure de la zone de sortie papier peut devenir chaude. Ne laissez pas des enfants y toucher. Vous pouvez vous brûler.
	Lorsque vous retirez du papier coincé, évitez d'utiliser des objets métalliques pointus. Cela pourrait endommager l'appareil.
	Ne laissez pas le papier s'empiler sur le réceptacle de sortie. Cela pourrait endommager l'appareil.
	N'obstruez pas l'orifice de ventilation et n'y poussez pas d'objets. La température des composants risquerait d'augmenter et pourrait provoquer des dommages ou un incendie.

⊗	L'utilisation de fonctions, ou la configuration ou l'exécution de procédures autres que celles indiquées dans ce manuel risque d'entrahir une exposition à des radiations potentiellement dangereuses.

Avertissement

Ne placez pas l'appareil dans un endroit poussiétaux, humide ou sujet à des fuites d'eau. Risque de décharge électrique ou d'incendie.

Placez l'appareil dans un environnement conforme en matière de température de fonctionnement et de specifications d'humidité. Sinon, des problèmes de qualité peuvent survenir et endommager l'appareil. Voir « Caractéristiques générales » à la page 61.

Mise en garde

1.	Avant de déplacer l'appareil, éteignez-le et débranchez tous les cordons. Les informations ci-dessous ne sont que des suggestions basées sur le poids de l'appareil. Si vous souffrez d'une maladie vous empêchant deSoulever des objets, ne soulevez pas l'appareil. Demandez de l'aide et utilisez toujours le nombre de personnes adéquat pourSoulever l'appareil en toute sécurité.
	Puis levez l'appareil:• si le poids de l'appareil est inférieur à 20 kg, une seule personne suffit.
	• si le poids de l'appareil est de 20 kg à 40 kg, deux personnes sont nécessaires.
	• si le poids de l'appareil est supérieur à 40 kg, 4 personnes sont nécessaires.
	L'appareil pourrait tomber et être endommagé ou blesser quelqu'un.
1.	Choisir une surface plane avec suffisamment d'espace et de ventilation pour placer la machine. Tenir également compte de l'espace nécessaire pour ouvrir les couvercles et les bacs.
	Le lieu doit être correctement ventilé et protégé contre la lumière directe du soleil, la chaleur et l'humidité.

1 SSS	L'utilisation prolongée de la machine ou l'impression d'un grand nombre de pages dans un espace non-ventilé peut polluer l'air et nuire à votre santé. Placez l'appareil dans un espace bien ventilé ou ouvrez une fenêtre afin de faire régulièrement circuler l'air.
0	Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber et être endommagé ou blesser quelqu'un.
0	Utilisez exclusivement du cable AWG N°26a ou un cable de téléphone plus grand, si nécessaire. Dans le cas contraire, vous risquez d'endommager l'appareil.
0	Pour un fonctionnement sûr, utilisez le cable d'alimentation électrique fourni avec votre appleil. Si vous utilisez un cable de plus de 2 mètres avec un appleil 110 V, le calibre doit être de 16 AWG ou plus grand. Dans le cas contraire, l'appleil peut être endommagé et il y a un risque de décharge électrique ou d'incendie.
0	Branchez directement le cable d'alimentation électrique dans une prise de courant correctement reliée à la terre. Dans le cas contraire, il y a un risque de décharge électrique ou d'incendie.
0	Ne branchez pas un trop grand nombre d'appareils ELECTriques sur une même prise murale ou sur une même rollonge. Une prise surchargeée réduit les performances et constitue une source potentielle d'incendie et de décharges ELECTriques.

Informations en matière de sécurité

⊗	Ne couvrez pas l'appareil et ne le placez pas dans un endroit confiné comme un placard. Si l'appareil n'est pas bien ventilé, il y a un risque d'incendie.
⊗	L'appareil doit être connecté au niveau de puissance indiqué sur l'étiquette. En cas de doute et si vous foulez vérifier le niveau de puissance utilisé, contactez le service d'électricité.

a. AWG : American Wire Gauge, calibrage américain normalisé des fils.

Mise en garde

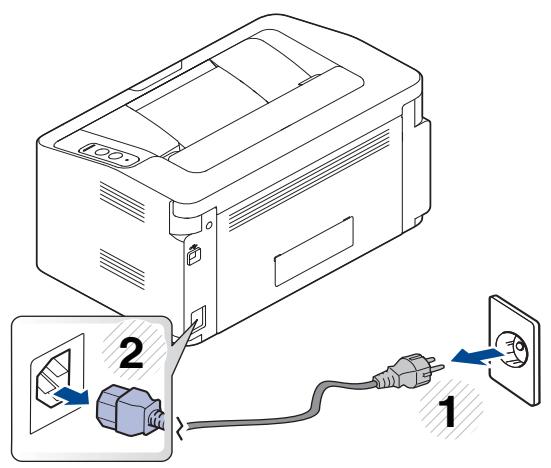

Alcohol XX	Débranchez l'appareil de la prise secteur avant de nettoyer l'intérieur. Ne nettoyez pas l'appareil avec du benzène, du diluant pour peinture ou de l'alcool ; ne pulvérisez pas de l'eau directement dans l'appareil. Risque de décharge électrique ou d'accendie.
	Lorsque vous effectuez une tâche dans l'appareil pour replacer des consommables ou nettoyer l'intérieur, ne le faites pas fonctionner. Vous pourriez vous blesser.

Gardez les produits de nettoyage hors de portée des enfants. Ils peuvent se blesser.

Ne démontez pas, ne réparez pas et ne remontez pas l'appareil vous-même. Cela pourrait endommager l'appareil. Appelez un technician/agréé lorsque l'appareil doit être réparé.

• Ne retirez jamais les capots ou les protections fixés avec des vis. • Les unités de chauffe doivent exclusivement être réparées par un technicien de maintenance agréé. Les réparations effectuées par des techniciens non agréés pourraient causer des incendies ou des décharges électriques. • L'appareil doit exclusivement être réparé par un technicien de maintenance Samsung.

Pour nettoyer et faire fonctionner l'appareil, respectez à la lettuce le guide d'utilisateur fourni avec l'appareil. Dans le cas contraire, vous pourriez endommager l'appareil.

Gardez le cable d'alimentation et la surface de contact de la fiche exemplats de poussière ou d'eau. Dans le cas contraire, il y a un risque de décharge électrique ou d'accordie.

Mise en garde

	Ne démonze pas la cartouche de toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
	Ne brûlez aucun consommable comme une cartouche de toner ou une unité de chauffe. Cela pourrait provoquer une explosion ou déclencher un incendie incontrôable.
	Lorsque vous rangez les consommables comme les cartouches de toner, gardez-les hors de portée des enfants. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
	Lorsque vous changez la cartouche de toner ou que vous retirez un papier bloqué, faites attention de ne pas vous salir ou de salir vos vêtements avec le toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
	Si du toner se dépose sur vos vêtements, n'utilise pas d'eau chaude pour les laver. L'eau chaude fixe le toner sur le tissu. Utilisez de l'eau froide.

⊗

L'utilisation de consommables recyclés, comme le toner, peut endommager l'appareil. En cas de dommage lié à l'utilisation de consommables recyclés, des frais seront imputés.

⊗

Pour les consommables contenant de la poussière de toner (cartouche de toner, bouteille de toner vide, unité d'imagerie), suivez les instructions ci-dessous. • Lors de la mise au rebut des consommables, suivez les instructions de mise au rebut. Consultez le revendeur pour les instructions de mise au rebut. • Ne lavez pas les consommables. • Ne réutilisez pas une bouteilles de toner vide. Le non-respect des instructions ci-dessus peut causeur un dysfonctionnement de l'appareil et polluer l'environnement. La garantie ne couvre pas les dommages dus à une négligence de l'utilisateur.

Le composant réel peut être différent de l'illustration ci-dessous. Certains composants peuvent changer selon les circonstances.

Cordon d'alimentation	Guide d'installation rapide
Cd du logiciel<sup>a</sup>	Accessoires divers<sup>b</sup>

a. Le CD du logiciel contient les pilotes d'impression et des logiciels. b. Les différents accessoires inclus avec votre appareil peuvent varier selon le pays d'achat et le modèle spécifique.

• Selon le modèle, cette illustration peut différer de votre appareil.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 7).

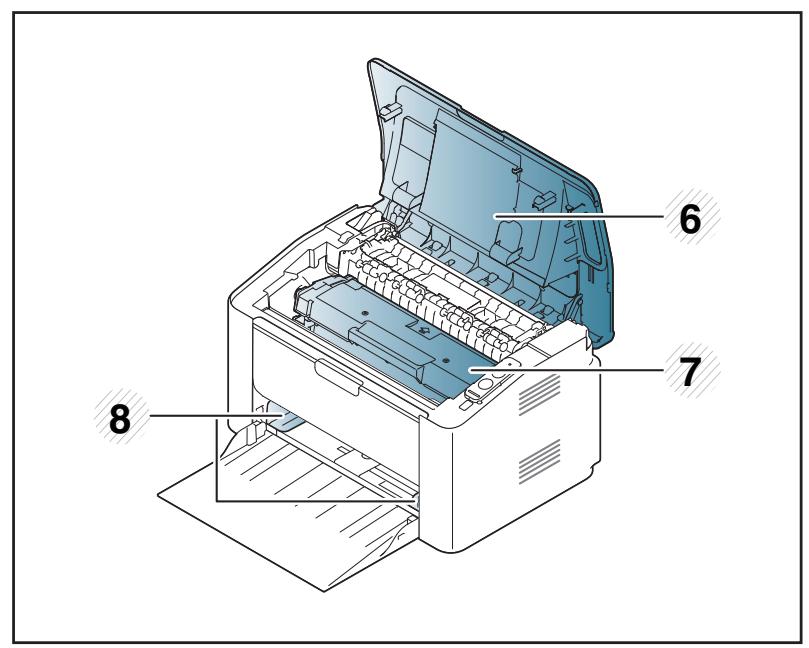

1	Bac de sortie	5	ÉtiquetteNFC (Near Field Communication)
2	Panneau de commande	6	Capot supérieur
3	Bac	7	Cartouche de toner
4	Support de sortie papier	8	Guide de largeur du papier

• Selon le modèle, cette illustration peut différer de votre appareil.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 7).

1	Port USB
2	Prise d'alimentation

Vue d'ensemble du panneau de commande

Selon le modèle, ce panneau de commande peut différer de celui de votre appareil. Il existe différents types de panneaux de commandes.

1

↓·↓

LED toner

Affiche l'état du toner (voir « LED Statut » à la page 58).

2

WPSa

Permet de configurer facilement la connexion au réseau sans ordinateur (voir « Configuration du réseau sans fil » à la page 95). · Page de configuration - Appuyez pendant environ 10 secondes sur cette touche jusqu'à ce que levoyant vert clignote lentement, puis relâchéz-la. · Permet d'imprimer un rapport d'information sur les consommables / rapport de nombre d'utilisations - Appuyez pendant environ 15 secondes sur cette touche jusqu'à ce que levoyant vert s'allume, puis relâchéz-la. · Impression manuelle - Appuyez sur cette touche à chaque fois que vous chargez une feuille dans le bac si vous avez sélectionné l'options Chargeur manuel comme Alimentation dans le pilote d'impression.

Vue d'ensemble du panneau de commande

Impr. écran

Permet d'imprimer l'écran

• Appuyez sur ce bouton, et le voyant vert commence à clignoter. Si vous souhaitez n'imprimer que l'écran actif, relâchez le bouton lorsque le voyant vert arrête de clignoter. Si vous souhaitez imprimer l'écran entier, relâchez le bouton pendant que le voyant clignote.

• Impr. Écran est utilisable uniquement avec les systèmes d'exploitation Windows et Mac.
• Vous ne pouvez utiliser cette fonction qu'avec un appareil connecté via un port USB. Lorsque vous imprimez la fenêtre active/l'ensemble de l'écran en utilisant la touche d'impression écran, l'appareil peut utiliser une plus grande quantité de toner, en fonction des éléments imprimés.
• Vous ne pouvez utiliser cette fonction que si le programme Easy Printer Manager de l'appareil est installé. Si vous utilisez un système d'exploitation Mac, vous devez activer les Paramètres d'impression d'écran dans Easy Printer Manager pour pouvoir utiliser la fonction d'impression de l'écran.

Page de configuration

• Appuyez pendant environ 10 secondes sur cette touche jusqu'à ce que le voyant vert clignote lentement, puis relâchez-la.

Permet d'imprimer un rapport d'information sur les consommables / rapport d'erreur

• Appuyez pendant environ 15 secondes sur cette touche jusqu'à ce que le voyant vert s'allume, puis relâchez-la.

-Impression manuelle

• Appuyez sur cette touche à chaque fois que vous chargez une feuille dans le bac si vous avez sélectionné l'option Chargeur manuel comme Alimentation dans le pilote d'impression.

3	◎	Alimen-tation	Vous pouvez éteindre l'appareil ou le faire sortir du mode Veille à l'aide de cette touche.
4	<⋯> /▲	Voyant Statut	Permet d'afficher l'état de l'appareil (voir « LED Statut » à la page 58).

a. M202xW uniqueness. b. M202x uniqueness.

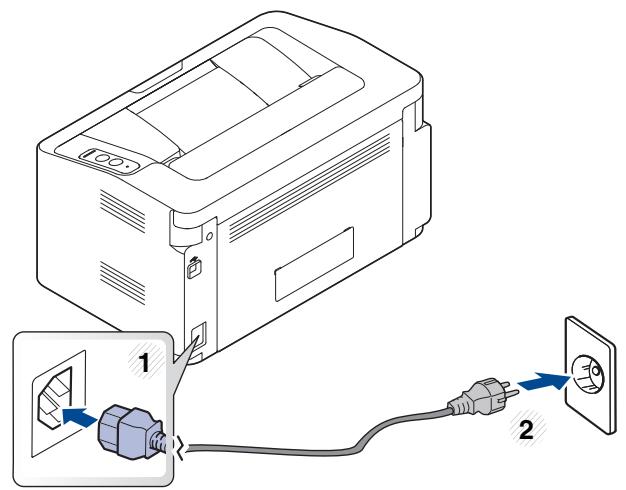

Mise en marche de l'appareil

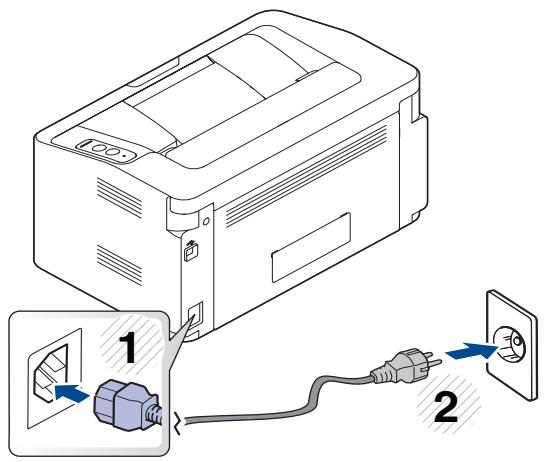

1 Commencez par brancher l'appareil sur une prise de courant.

Appuyez sur le bouton (alimentation) du panneau de commande.

Si vous souhaitez éteindre l'appareil, appuyez sur la touche (alimentation) du panneau de commande.

Installation locale du pilote

Un appareil local est un appareil directement connecté à votre ordinateur à l'aide du câble.

• Si vous utilisez les systèmes d'exploitation Mac ou Linux, reportez-vous à « Installation des logiciels » à la page 85.
• La fenêtre d'installation représentée dans ce Mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'appareil et de l'interface utilisés.
• Utilisez uniquement un câble USB ne dépassant pas 3 m.

1. Insérez le CD de logiciels fourni dans le lecteur.

Si la fenêtre d'installation n'apparaît pas, cliquez sur Démarrer > Tous les programmes > Accessoires > Exécuter.

Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.

Pour Windows 8, Si la fenêtre d'installation n'apparaît pas, à partir de Charms, Sélectionnez Rechercher > Apps et recherchez Exécuter. Tapez X:\Setup. exe, en remplaçant « X » par la lettre représentant votre lecteur de CD-ROM et cliquez sur OK. Si une fenêtre d'invite « Tapez pour désigner ce qui arrive avec ce disque. » s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup. exe.

2 Relisez et acceptez le contrat d'installation dans la fenêtre d'installation. Ensuite, cliquez sur Suivant. 3 Sélectionnez USB-yhteys sur l'écran Type de connexion de l'imprimante. Ensuite, cliquez sur Suivant. 4 Suivez les instructions affichées dans la fenêtre d'installation.

• Le pilote V4 est automatiquement téléchargé depuis la mise à jour Windows si votre ordinateur est connecté à Internet. S'il ne l'est pas, vous pouvez télécharger manuellement le pilote V4 sur le site Internet de Samsung, www.samsung.com > recherchez votre produit > Assistance ou Téléchargements.

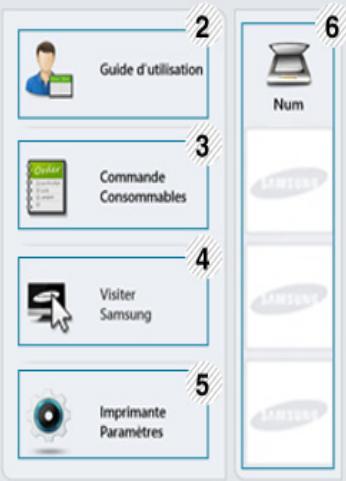

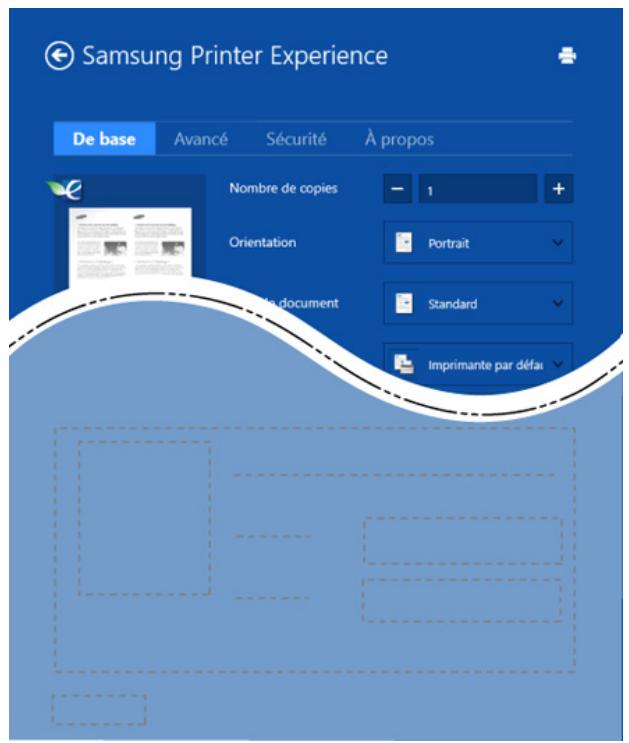

• Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows.

1 Dans Charms, sélectionnez Rechercher. 2 Cliquez sur Store(Store). 3 Recherchez et cliquez sur Samsung Printer Experience. 4 Cliquez sur Installer.

• Si vous installez le pilote à l'aide du CD du logiciel fourni, le pilote V4 n'est pas installé. Si vous pouvez utiliser le pilote V4 dans l'écran du Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com > recherche votre produit > Assistance ou Téléchargements.
• Si vous souhaitez installer des outils de gestion d'imprimante de Samsung, vous devez les installer à l'aide du CD de logiciel fourni.

Assurez-vous que votre ordinateur est allumé et connecté à Internet. 2. Assurez-vous que l'appareil est sous tension. 3. Raccordez l'ordinateur à l'appareil avec un câble USB. Le pilote est automatiquement installé à partir de Windows Update.

Réinstallation du pilote

Si le pilote d'impression ne fonctionne pas correctement, procédez comme suit pour le réinstaller.

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes > Samsung Printers > Désinstaller le logiciel d'imprimante Samsung.

Pour Windows 8,

1 Dans Charms, sélectionnez Rechercher > Apps. 2 Cherchez et cliquez sur Panneau de configuration. 3 Cliquez sur Programmes et fonctionnalités. 4 Cliquez avec le bouton droit sur le pilote que vous pouvez désinstaller et sélectionnez Désinstaller. 5 Suivez les instructions affichées dans la fenêtre.

Suivez les instructions affichées dans la fenêtre d'installation. Insérez le CD du logiciel dans le lecteur de CD-ROM et réinstallez le pilote (voir « Installation locale du pilote » à la page 23).

1 Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Cliquez sur le carré Déinstaller le logiciel d'imprimante Samsung dans l'écran Démarrer. 3 Suivez les instructions affichées dans la fenêtre.

• Si vous ne trouvez pas de carré du logiciel d'imprimante Samsung, désinstallez à partir du mode d'écran du bureau.
• Si vous devez désinstaller des outils de gestion d'imprimante Samsung, dans l'écran Démarrer, cliquez avec le bouton droit sur l'application > Désinstaller > cliquez avec le bouton droit sur le programme à supprimer > Désinstaller et suivez les instructions dans la fenêtre.

2. Apprentissage de l'utilisation basique

Une fois l'installation terminée, vous devez définir les paramètres par défaut de l'appareil. Consultez la section suivante si vous souhaitez définir ou modifier des valeurs.

Supports et bacs

• Impression de base

Supports et bacs

Ce chapitre vous explique comment charger les supports d'impression dans votre appareil.

• L'utilisation d'un support d'impression non conforme peut causer des problèmes ou endommager l'appareil, qui devra être réparé. Cette réparation n'est pas couverte par les contrats de garantie ou de réparation de Samsung.
• Veuillez ne pas utiliser de papier photo jet d'encre avec cet appareil. Vous risquez d'endommager l'appareil.
• L'utilisation d'un support d'impression inflammable peut entraîner un incendie. Utilisez uniquement les supports d'impression indiqués (voir « Spécifications des supports d'impression » à la page 63).

L'utilisation de supports inflammables ou des corps étrangers laissés dans l'imprimante peut entraîner une surchauffe de l'appareil, et dans de rares cas, un incendie.

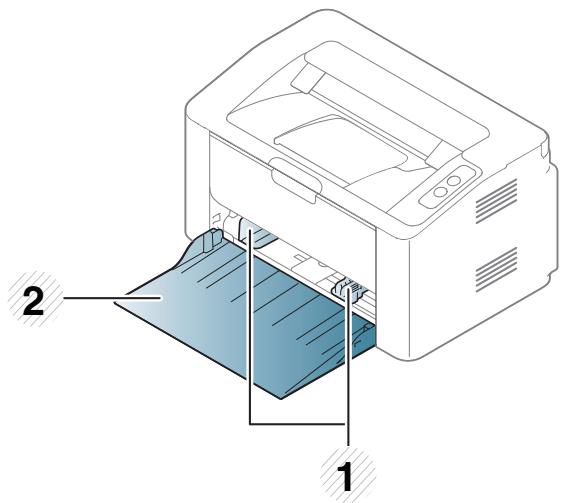

Vue d'ensemble du bac

Pour changer le format, vous devez régler le guide du papier.

1 Guide de largeur du papier 2 Bac

Si vous n'ajustez pas les guides, ceci peut causer un mauvais cadrage du papier, une impression oblique des images, ou un bourrage papier.

Chargement de papier dans le bac

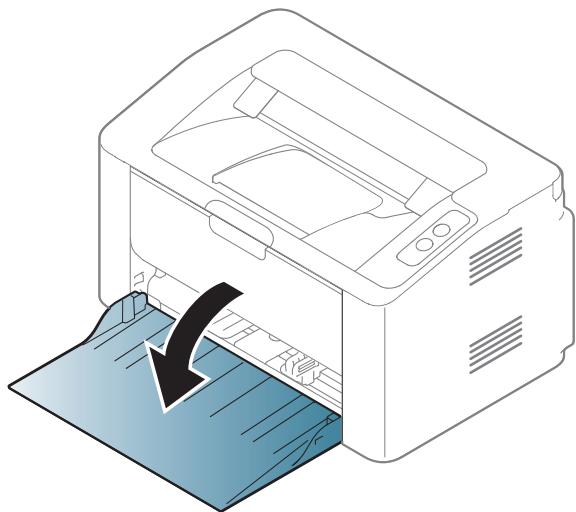

1 Ouvrez le bac.

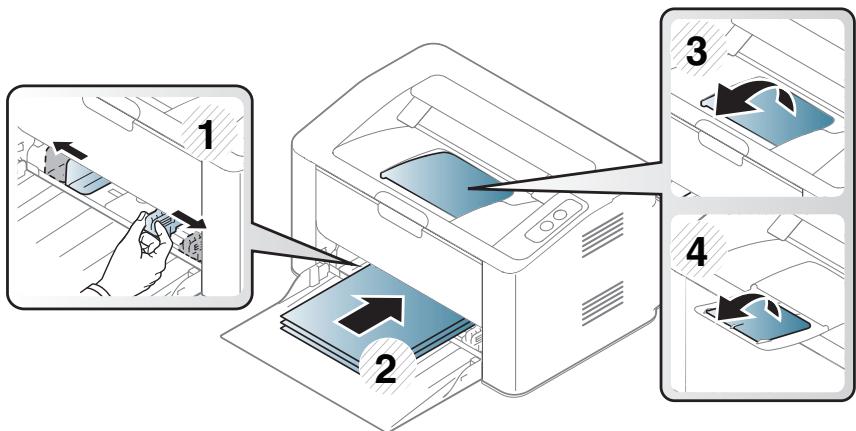

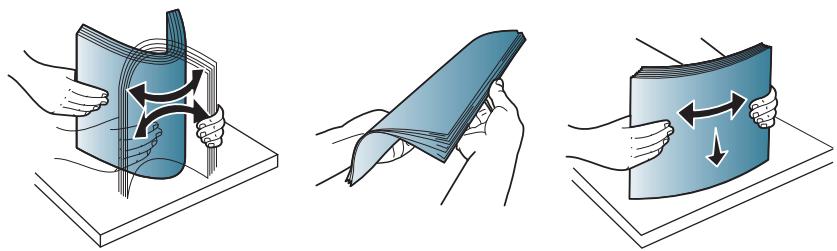

2 Courbez ou déramez la pile de papier afin de séparer les feuilles avant de les charger.

3 Réglez le format du bac en fonction du support chargé (voir « Vue d'ensemble du bac » à la page 27). Insérez ensuite le papier face à imprimer vers le haut et ouvrez le support de sortie.

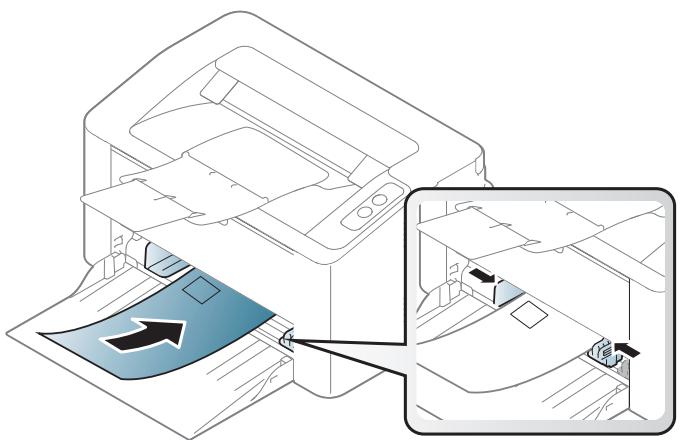

4 Appuyez sur le guide de largeur du papier et faites-le glisser vers le bord de la pile de papier, en évitant qu'il se courbe.

Supports et bacs

• Si vous poussez le guide de largeur du papier trop loin, le papier risque de se courber.
• Si vous n'ajustez pas le guide, vous risquez de provoquer des bourrages papier.

• N'utilisez pas de papier comportant un bord de conduite, ceci pouvant causer un bourrage papier ou le papier pouvant être froissé.

5 Lorsque vous imprimez un document, sélectionnez le format et le type de papier pour le bac (voir « Réglage du type et du format de papier » à la page 35).

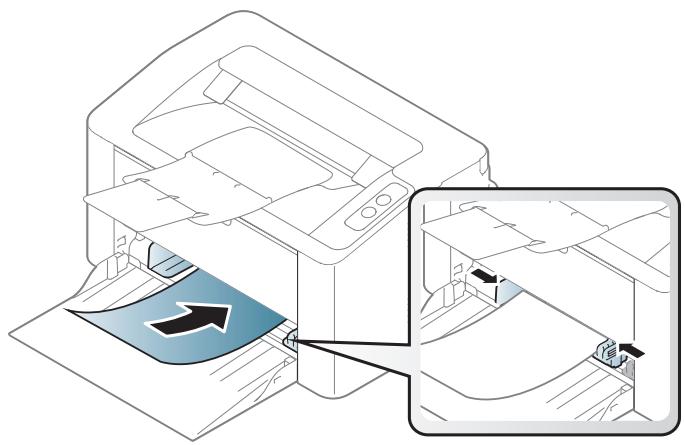

Chargement manuel du bac

Le chargeur manuel peut contenir des supports de types et de formats spéciaux, tels que des cartes postales, des cartes de correspondance et des enveloppes (« Spécifications des supports d'impression » à la page 63).

Conseils d'utilisation pour le chargeur manuel

• Chargez uniquement des supports d'impression de même type, de même format et de même poids dans le chargeur manuel.
• Si vous sélectionnez Papier > Alimentation > Chargeur manuel comme source de papier dans votre logiciel, vous devez appuyer sur la touche (Impression écran), ou (WPS) à chaque fois que vous imprimez une page et chargez un seul type, un seul format et un seul grammage de support d'impression à la fois dans le bac manuel.
• Pour éviter les bourrages papier, n'ajoutez pas de papier pendant l'impression tant que le chargeur manuel n'est pas vide.
• Les supports doivent être chargés face à imprimer vers le haut, le bord supérieur étant introduit en premier dans le chargeur manuel, et être placés au centre du bac.
• Pour garantir une impression de qualité et pour éviter les bourrages papier, ne chargez que le papier disponible (voir « Spécifications des supports d'impression » à la page 63).
• Aplatissez tout plissement visible sur les cartes, les enveloppes et les étiquettes avant de les insérer dans le chargeur manuel.
• Lors de l'impression sur support spécial, suivez les recommandations de chargement (voir « Impression sur supports spéciaux » à la page 31).
• Lorsque l'appareil est en mode d'économie d'énergie, il ne charge pas de papier à partir du chargeur manuel. Faites sortir l'appareil du mode Veille en appuyant sur le bouton d'alimentation avant d'utiliser le chargeur manuel.

Impression sur supports spéciaux

Le tableau ci-dessous montre les supports spéciaux pouvant être utilisés dans le bac.

Pour modifier le réglage du papier défini dans l'appareil, dans les Options d'impression > onglet Papier > Type (voir « Ouverture des préférences d'impression » à la page 37).

Lors de l'utilisation d'un support spécifique, nous vous recommandons d'alimenter une feuille à la fois (voir « Spécifications des supports d'impression » à la page 63).

Pour connaître le grammage de chaque feuille, reportez-vous à « Spécifications des supports d'impression » à la page 63.

Types	Baca
Ordinaire	●
Papier épais	●
Papier fin	●
Papier de luxe	●
Couleur	●
Cartonné	●

Types	Baca
Étiquettes	●
Enveloppe	●
Pré-imprimé	●
Papier en coton	●
Papier recyclé	●
Papier archive	●

a. Types de papier disponibles en chargement manuel dans le bac. (• : pris en charge)

Supports et bacs

La qualité d'impression sur les enveloppes dépend de la qualité des enveloppes.

Pour imprimer une enveloppe, placez-la comme indiqué dans la figure suivante.

Si vous sélectionnez Enveloppe dans la fenêtre Options d'impression et que les images imprimées s'effacent facilement, sélectionnez Enveloppe épaisse et réessayez d'imprimer. Cependant, cela peut entraîner une impression bruyante.

• Lorsque vous choisissez des enveloppes, tenez compte des facteurs suivants:
• Poids : elles ne doivent pas excéder 90 g / m², sinon un bourrage papier pourrait se produire.
• Qualité de fabrication: elles doivent être plates, présenter une ondulation de moins de 6 mm et ne doivent pas contenir d'air.
• Problème: elles ne doivent pas être froissées, éraflées ni endommagées.
• Température: elles doivent résister à la chaleur et à la pression de l'appareil pendant son fonctionnement.

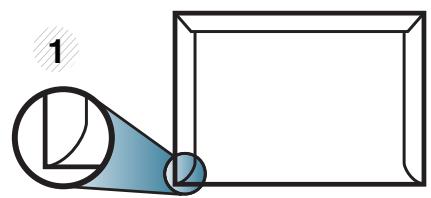

Utilisez uniquement des enveloppes de bonne qualité, dotées de rabats bien découpés et bien pliés. N'utilisez pas d'enveloppes affranchies. - N'utilisez pas d'enveloppes à fermeture, à soufflet, à fenêtre, préencollées, adhésives, ou comptant d'autres matériaux synthétiques. - Évitez d'utiliser des enveloppes endommagées ou non conformes. - Vérifiez que la bande collée aux deux extrémités de l'enveloppe se termine bien aux coins de l'enveloppe.

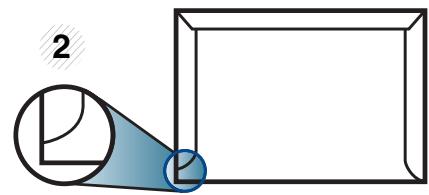

1 Acceptable 2 Inacceptable

• Les enveloppes avec une bande adhésive ou avec plusieurs rabats se superposant doivent utiliser des adhésifs compatibles avec la température de fusion (environ 170°C) pendant 0,1 seconde. Les rabats et les bandes risquent de se plier, de se froisser, de provoquer des bourages ou même d'endommager le four.

Supports et bacs

Pour une meilleure qualité d'impression, laissez une marge d'au moins 15 mm à partir du bord de l'enveloppe. - Évitez d'imprimer sur les pliures de l'enveloppe.

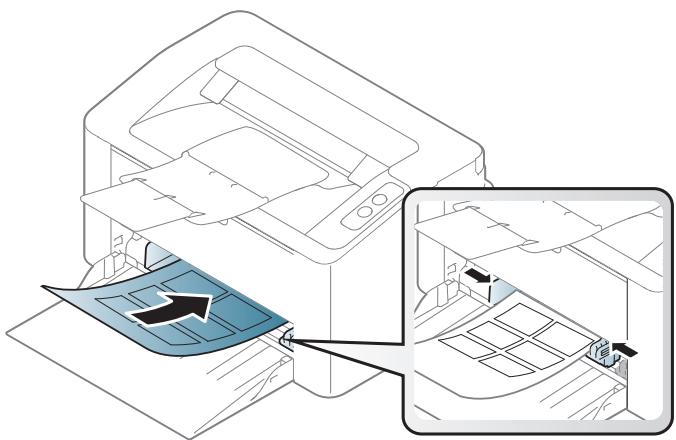

Étiquettes

Pour ne pas endommager l'appareil, utilisez uniquement des étiquettes conçues pour les imprimantes laser.

Lorsque vous choisissez des étiquettes, tenez compte des facteurs suivants :

• Substance adhésive : elle doit rester stable à la température de fusion de l'appareil. Vérifiez les spécifications de votre appareil pour connaître sa température de fusion (environ 170°C).
• Disposition: n'utilise pas de planches partiellement décollées où le fond de la planche est visible. Les étiquettes pourraient se décoller et provoquer des bourrages importants.
• Ondulation: elles doivent être à plat avec moins de 13 mm d'ondulation dans n'importe celle direction.
• Problème: n'utilisez pas d'étiquettes froissées, présentant des bulles d'air ou d'autres signes de décollement.
• Vérifiez que la substance adhésive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachment des étiquettes durant l'impression, entraînant des bourrages papier. De plus, la substance adhésive pourrait endommager certains composants de l'appareil.
• N'utilisez pas plusieurs fois la même planche d'étiquettes. Le revêtement adhésif n'est prévu que pour un seul passage dans l'imprimante.
• N'utilisez pas d'étiquettes se décollant de la planche ou encore froissées, gondolées ou abîmées.

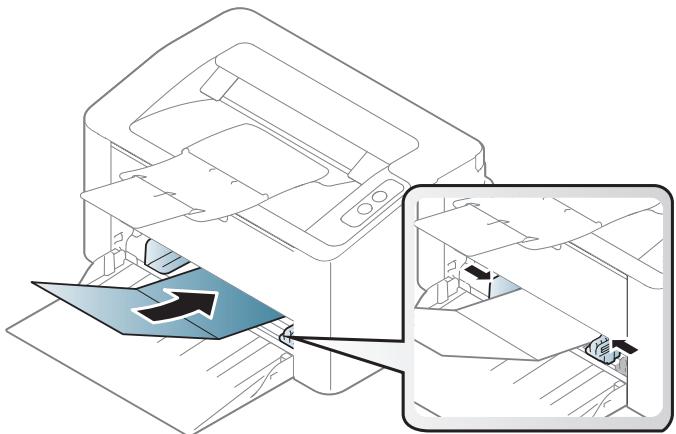

Papier cartonné ou au format personnalisé

• Dans l'application, définissez des marges d'au moins 6,4 mm par rapport aux bords du support.

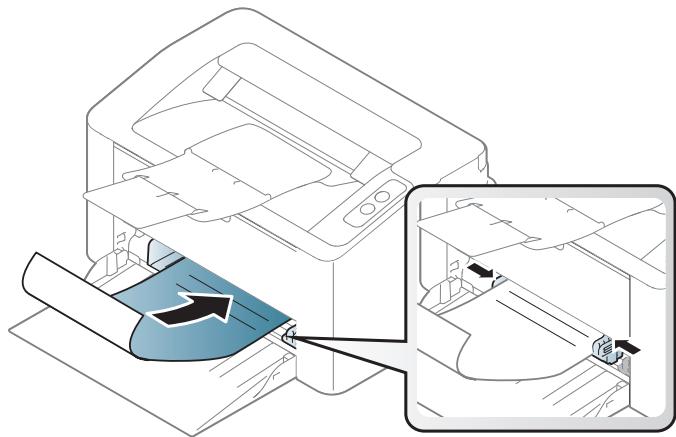

Papier préimprimé

Lors du chargement de papier préimprimé, la face imprimée doit être face vers le haut avec et le côté introduit en premier doit être parfaitement plat. Si vous rencontrez des problèmes d'alimentation papier, retournez la pile. Nous ne garantissons pas la qualité d'impression.

• Les encles utilisées sur le papier à en-tête doivent être thermostables ; elles ne doivent ni fondre, ni s'évaporer, ni émettre de substances toxiques lorsqu'elles sont soumises à la température de fusion (environ 170°C) pendant un dixième de seconde.
• Ces encles ne doivent pas être inflammables ni endommager les rouleaux de l'appareil.
• Avant de charger le papier préimprimé, assurez-vous que l'encre sur le papier est sèche. Durant le processus de fusion, une encre encore humide risquerait de s'effacer du support préimprimé, diminuant ainsi la qualité de l'impression.

Réglage du type et du format de papier

Après avoir chargé du papier dans le bac d'alimentation, réglez le type et le format de papier.

Pour modifier le réglage du papier défini dans l'appareil, dans les Options d'impression > onglet Papier > Type (voir « Ouverture des préférences d'impression » à la page 37).

Si vous souhaitez utiliser du papier de format spécial comme du papier à facture, sélectionnez Personnalisée dans l'onglet Papier des Options d'impression (voir « Ouverture des préférences d'impression » à la page 37).

Impression de base

Pour les fonctions spéciales d'impression, consultez le Guide avancé (voir « Utilisation des options d'impression avancées » à la page 136).

Impression

Si vous utilisez les systèmes d'exploitation Mac ou Linux, reportez-vous à « Impression sous Mac » à la page 143 ou à « Impression Linux » à la page 145.

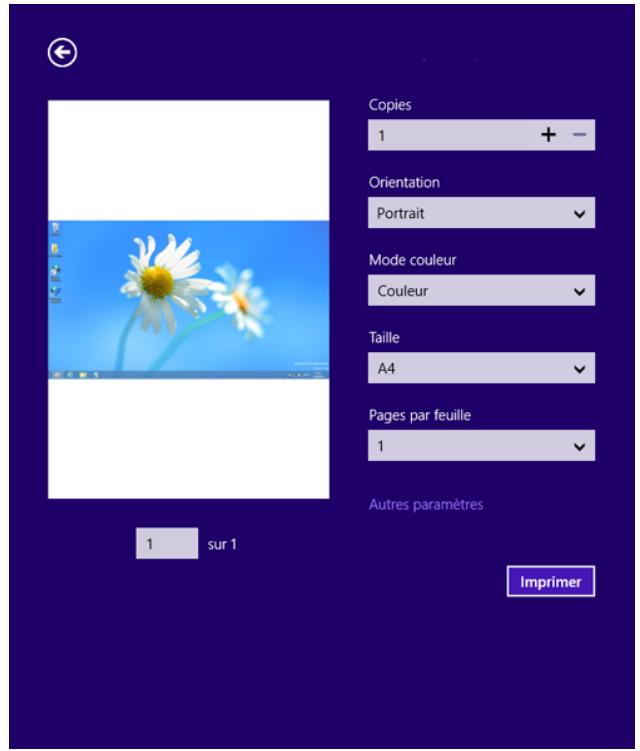

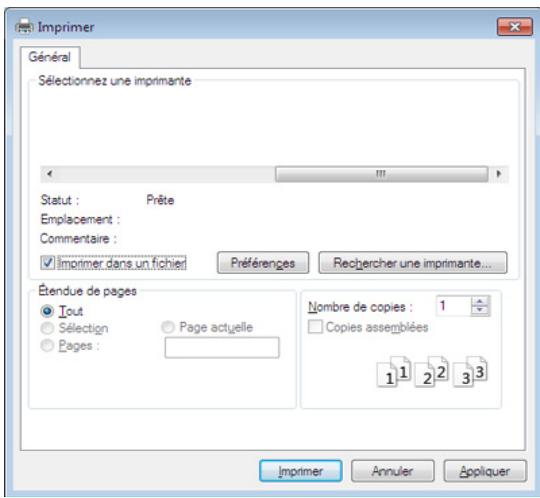

La fenêtre Options d'impression suivante s'adresse au Bloc-notes dans Windows 7.

1 Ouvrez le document à imprimer. 2 Sélectionnez Imprimer dans le menu Fichier.

3 Sélectionnez votre appareil dans la liste Sélectionnez une imprimante.

4 Les paramètres d'impression de base, notamment le nombre de copies et le nombre de pages, sont sélectionnés dans la fenêtre Imprimer. Pour exploiter pleinement les fonctions avancées d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer (voir « Ouverture des préférences d'impression » à la page 37). 5 Pour lancer l'impression, cliquez sur OK ou sur Imprimer dans la fenêtre Imprimer.

Annulation d'une impression

Si la tâche d'impression est en attente dans la liste ou la file d'attente d'impression, annulez-la comme suit:

• Vous pouvez accéder à cette fenêtre en double-cliquant simplement sur

l'icône de l'appareil () dans la barre des tâches de Windows.

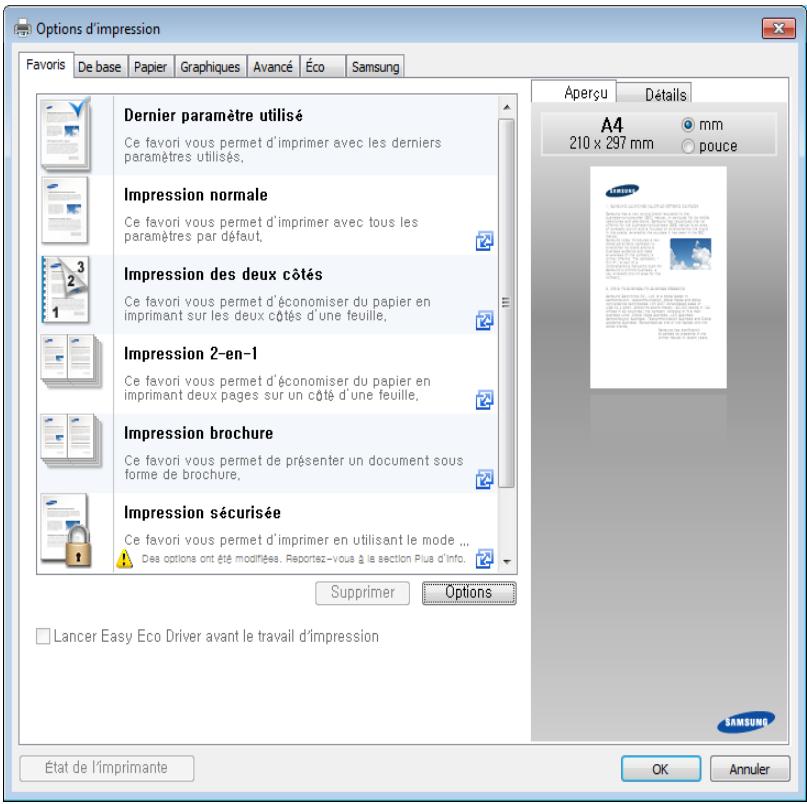

Ouverture des préférences d'impression

• La fenêtre Options d'impression représentée dans ce guide de l'utilisateur peut être différente de l'appareil utilisé. Mais la composition de la fenêtre Options d'impression est similaire.
• Lorsque vous sélectionnez une option dans Options d'impression, vous pouvez voir une marque d'avertissement, × ou. Un signifie que vous pouvez sélectionner cette option, mais qu'elle n'est pas recommandée, et une × signifie que vous ne pouvez pas sélectionner cette option à cause de la configuration ou de l'environnement de votre machine.

1 Ouvrez le document à imprimer. 2 Sélectionnez l'option Imprimer dans le menu Fichier.

3 Sélectionnez votre appareil dans la liste Sélectionnez une imprimante. 4 Cliquez sur Propriétés ou Préférences.

Vous pouvez vérifier le statut actuel de l'appareil en appuyant sur le bouton État de l'imprimante (voir « Utilisation de État de l'imprimante Samsung » à la page 158).

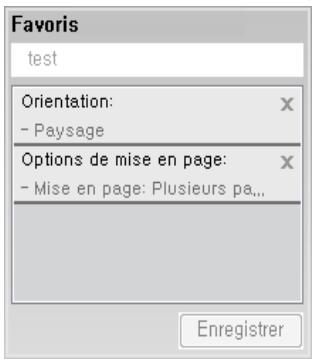

Utilisation d'un réglage favori

L'option Favoris, visible sur chaque onglet de préférences à l'exception de l'onglet Samsung, vous permet d'enregistrer vos préférences actuelles en vue d'une utilisation future.

Pour enregistrer un élément Favoris, procédez comme suit :

1 Dans chaque onglet, modifiez les paramètres selon vos préférences. 2 Saisissez un nom dans la zone de saisie Favoris.

3 Cliquez sur Enregistrer 4 Entrez un nom et une description, puis sélectionnez l'icône souhaitée. 5 Cliquez sur OK. Quand vous enregistrez les Favoris, tous les paramètres actuels du pilote sont sauvegardés.

Pour utiliser un réglage enregistré, Sélectionnez-le dans l'onglet Favoris. L'appareil est à présent prêt à imprimer en fonction de votre sélection.

Pour supprimer un paramètre enregistré, sélectionnez-le dans l'onglet Favoris et cliquez sur Supprimer.

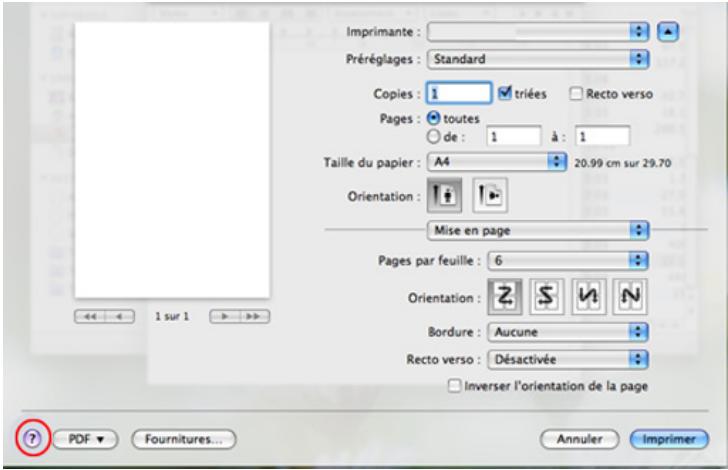

Utilisation de l'aide

Cliquez sur l'option que vous souhaitez connaître dans la fenêtre Options d'impression, puis appuyez sur F1 sur votre clavier.

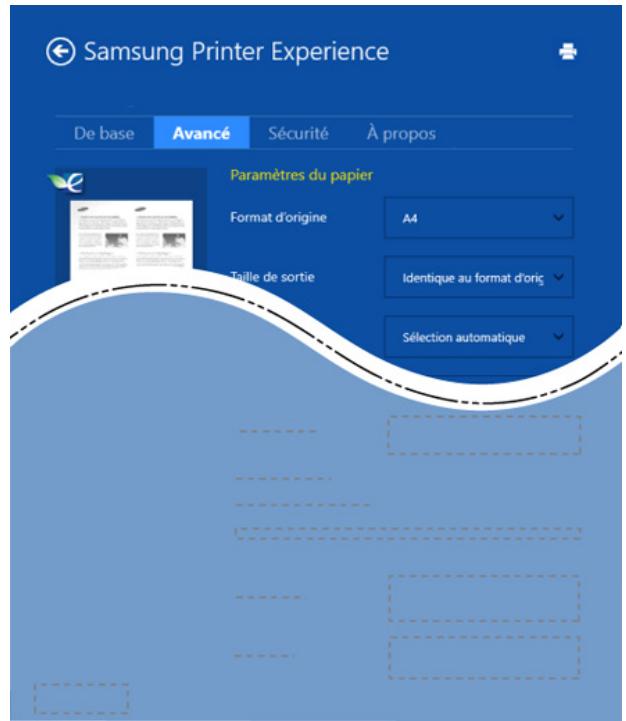

Impression économique

La fonction Eco réduit la consommation de toner et l'utilisation du papier. La fonction Eco vous permet d'économiser des ressources d'impression et vous permet d'effectuer une impression respectueuse de l'environnement.

Pour effectuer une impression en mode Eco, cliquez sur le lien suivant :

Voir « Easy Eco Driver » à la page 151.

3. Maintenance

Ce chapitre fournit des informations sur l'achat des consommables, des accessoires et des pièces de rechange disponibles pour votre appareil.

Commande de consommables et d'accessoires 40 - Consommables disponibles 41 Stockage de la cartouche de toner 42 - Redistribution du toner 44 - Remplacement de la cartouche de toner 45 - Nettoyage de l'appareil 47 - Conseils pour déplacer et stocker l'appareil 51

Commande de consommables et d'accessoires

Les accessoires disponibles peuvent varier d'un pays à l'autre. Contactez votre représentant commercial pour obtenir la liste des consommables et pièces de rechange disponibles.

Pour commander des accessoires, consommables et pièces de rechange agrégées par Samsung, contactez le distributeur ou revendeur Samsung auprès duquel vous avez acheté l'appareil. Vous pouvez également visiter le site www.samsung.com/supplies. Sélectionnez votre pays/région, pour trouver les informations de contact pour bénéficier de nos services.

Consommables disponibles

Lorsque les consommables arrivent à épuisement, vous pouvez commander les types suivants de consommables pour votre appareil :

Type	Nombre de pages (moyenne)a	Nom de piece
Cartouche de toner	Environ 1 000 pages	MLT-D111S

a. Capacité moyenne d'une cartouche conformément à la norme ISO/IEC 19752.

La durée de vie de la cartouche peut varier selon les options, le pourcentage de zone d'image et le mode de tâches utilisés.

Lorsque vous achetez de nouveaux consommables ou cartouches d'impression, assurez-vous de les procurer dans le pays d'achat de l'appareil. Sinon, les cartouches d'impression ou autres consommables ne seront pas compatibles avec votre appareil étant donné que leur configuration varie en fonction des pays.

Samsung ne recommande pas l'utilisation de cartouches de toner Samsung non authentiques, comme des cartouches rechargées ou reconditionnées. Samsung ne peut pas garantir la qualité d'une cartouch non authentique Samsung. Tout entretien ou réparation requis suite à l'utilisation de cartouches de toner non-Samsung ne sera pas couvert par la garantie de l'appareil.

Stockage de la cartouche de toner

Les cartouches de toner contiennent des composants qui sont sensibles à la lumière, à la température et à l'humidité. Samsung suggère aux utilisateurs de suivre ces recommandations pour garantir le niveau de performance optimal, la qualité la plus élevée et la meilleure longévité des nouvelles cartouches de toner Samsung.

Rangez cette cartouche dans le même environnement que celui où sera utilisé l'imprimante. Il peut s'agir de conditions de température et d'humidité contrôlées. La cartouche de toner doit rester dans son emballage d'origine, non ouvert, jusqu'à son installation - si vous ne disposez pas de l'emballage d'origine, couvrez l'ouverture supérieure de la cartouche avec du papier et stockez-la dans un meuble.

L'ouverture anticipée de l'emballage de la cartouche réduit considérablement sa durée de conservation et d'utilisation. Ne rangez pas la cartouche à même le sol. Si vous retirez la cartouche de toner de l'imprimante, stockez-la toujours en respectant les instructions suivantes.

• Rangez la cartouche à l'intérieur du sachet de protection de l'emballage original. Stockez-la à plat (pas déposée sur une extrémité) selon la même orientation que si elle était installée dans l'appareil.
• Ne stockez pas les consommables dans les conditions suivantes :
• à un taux d'humidité inférieur à 20 % ou supérieur à 80 %;
• – dans un environnement soumis à des variations importantes en termes d'humidité ou de température;
• – exposés directement au rayonnement solaire ou à l'éclairage de la pièce;
• dans des endroits poussiéreux;
• – dans une voiture sur une trop longue période;
• dans un environnement responsable des gaz corrosifs;
• dans un environnement iodé;

Instructions de manipulation

• Ne touchez pas la surface du tambour photoconducteur dans la cartouche. N'exposez pas la cartouche à des vibrations ou chocs inutiles.
• Ne faites jamais tourner le tambour à la main, particulièrement dans le sens inverse, sous peine d'endommager le mécanisme interne et de renverser du toner.

Utilisation de la cartouche de toner

Samsung Electronics ne recommande pas et n’approuve pas l’utilisation de cartouches de toner d’une autre marque que Samsung dans votre imprimante, y compris des cartouches de marque générique, de marque de magasin, recharges ou reconditionnées.

La garantie de l'imprimante Samsung ne couvre pas les dommages à l'imprimante provoqués par l'utilisation d'une cartouche de toner rechargée, reconditionnée ou d'une autre marque que Samsung.

Durée de vie estimée d'une cartouche

La durée de vie (l'autonomie) estimée d'une cartouche (ou la capacité d'une unité d'imagerie) dépend de la quantité de toner utilisée pour chaque travail d'impression. La durée de vie réelle peut varier selon la densité des pages imprimées, l'environnement de travail, le pourcentage de la zone d'image, les intervalles entre les impressions, le type et/ou le format du support d'impression. Par exemple, si vous imprimez beaucoup de graphiques, la consommation de toner est plus élevée et vous pouvez être amené à changer plus souvent la cartouche.

Redistribution du toner

Lorsque la cartouche de toner approche de la fin de sa durée de vie:

Des bandes blanches ou l'impression devient plus claire et/ou la densité varie d'un côté à l'autre. Le LED Toner clignote en orange.

Dans ce cas, vous pouvez améliorer temporairement la qualité d'impression en répartissant le toner restant dans la cartouche. Parfois, des bandes blanches ou une impression plus claire peuvent persister même après la redistribution du toner.

• Avant d'ouvrir le capot supérieur, fermez tout d'abord le support de sortie papier. Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l'eau froide. L'eau chaude fixe le toner sur le tissu.

Cartouche de toner

• Avant d'ouvrir le capot supérieur, fermez tout d'abord le support de sortie papier. N'utilisez pas d'objets pointus, comme un couteau ou des ciseaux, pour ouvrir l'emballage de la cartouche de toner. Ils peuvent rayer le tambour de la cartouche. Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l'eau froide. L'eau chaude fixe le toner sur le tissu.
• Secouez bien la cartouche de toner, afin d'améliorer la qualité de l'impression initiale.
• Ne touchez pas la partie inférieure verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.

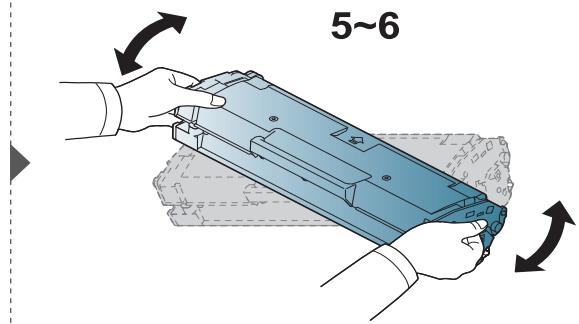

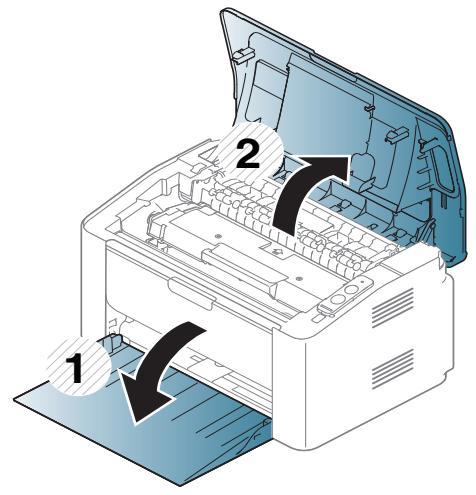

Remplacement de la cartouche de toner

Lorsque la cartouche de toner a atteint sa fin de vie, l'appareil arrête d'imprimer.

Nettoyage de l'appareil

Si des problèmes de qualité d'impression surviennent, ou si vous utilisez votre appareil dans un environnement poussièreux, vous devez nettoyer votre appareil régulièrement afin de préserver des conditions d'impression optimales et augmenter la durée de vie de votre appareil.

Le nettoyage du boîtier de l'appareil avec des produits d'entretien contenant une forte teneur en alcool, solvant ou autre substance puissante peut décolorer ou endommager le boîtier. - Si votre appareil ou son environnement proche est souillé par du toner, nous vous recommandons d'utiliser un tissu ou un chiffon humidifié avec de l'eau pour le nettoyer. Avec un aspirateur, vous risquez de faire voler le toner et d'être incommodé par le nuage ainsi formé. Lors de l'impression, des particules de poussière, de toner et de papier peuvent s'accumuler à l'intérieur de l'appareil. Cette accumulation risque d'entraîner des problèmes de qualité d'impression, tels que la présence de taches ou de traînées de toner. Le fait de nettoyer l'intérieur de l'appareil permet de supprimer et de diminuer ce genre de problèmes.

Nettoyage de l'extérieur

Nettoyez le boîtier de l'imprimante avec un chiffon doux non pelucheux. Humidifiez légèrement le chiffon avec de l'eau, mais faites attention à ne pas laisser couler de liquide sur l'appareil ou à l'intérieur.

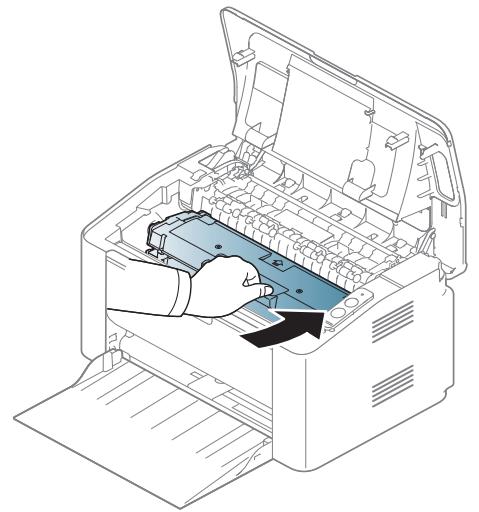

Nettoyage de l'intérieur

Lors de l'impression, des particules de poussière, de toner et de papier peuvent s'accumuler à l'intérieur de l'appareil. Cette accumulation risque d'entraîner des problèmes de qualité d'impression, tels que la présence de taches ou de trainées de toner. Le fait de nettoyer l'intérieur de l'appareil permet de supprimer et de diminuer ce genre de problèmes.

Utilisez un chiffon sec et non pelucheux pour nettoyer l'appareil. - Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer. - Avant d'ouvrir le capot supérieur, fermez tout d'abord le support de sortie papier.

Nettoyage du rouleau d'entraînement

Utilisez un chiffon sec et non pelucheux pour nettoyer l'appareil. - Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer.

Conseils pour déplacer et stocker l'appareil

Assurez-vous de ne pas incliner ni renverser l'appareil lorsque vous le déplacez. Dans le cas contraire, l'intérieur de l'appareil peut être contaminé par du toner, ce qui peut endommager l'appareil ou réduire la qualité d'impression. Lors du déplacement de l'appareil, assurez-vous qu'au moins deux personnes le tiennent fermement.

4. Dépannage

Ce chapitre fournit des informations utiles en cas de dysfonctionnement.

• Astuces pour éviter les bourrages papier 53
• Résolution des bourrages papier 54
• Présentation du LED d'état 57

Ce chapitre fournit des informations utiles sur ce que vous devez faire s'il se produit une erreur. Si votre appareil comporte un écran d'affichage, vérifiez tout d'abord le message affiché afin de résoudre l'erreur. Si vous ne trouvez pas de solution à votre problème dans ce chapitre, reportez-vous au chapitre Dépannage du Mode d'emploi (voir « Dépannage » à la page 167). Si vous ne trouvez pas de solution dans le Mode d'emploi, ou si le problème persiste, appelez le service technique.

Astuces pour éviter les bourrages papier

La plupart des bourages papier peuvent être évités en sélectionnant des types de support adaptés. Pour éviter les bourages papier, suivez les instructions suivantes:

Assurez-vous que les guides papier ajustables sont correctement positionnés (voir « Vue d'ensemble du bac » à la page 27). - Ne surchargez pas le bac d'alimentation. Vérifiez que le niveau de papier ne dépasse pas le trait indiquant la capacité de papier à l'intérieur du bac. - Évitez de retirer le papier du bac pendant une impression. Courbez le papier, déramez-le puis remettez-le bien à plat avant de le charger dans le bac. N'utilisez pas de papier froissé, humide ou ondulé. - Ne mélangez pas différents types de papier dans le bac. Utilisez uniquement les supports d'impression recommandés (voir « Spécifications des supports d'impression » à la page 63).

Résolution des bourrages papier

Pour éviter que le papier ne se déchire, tirez dessus avec précaution et lentement.

Dans le bac

Résolution des bourrages papier

La zone de fusion est extrêmement chaude. Procédez avec prudence lorsqu vous retirez le papier bloqué dans l'appareil. - Avant d'ouvrir le capot supérieur, fermez tout d'abord le support de sortie papier.

Résolution des bourrages papier

Si vous ne voyez toujours pas la feuille à cet endroit, passez à l'étape suivante :

Présentation du LED d'état

La couleur du voyant indique l'état actuel de l'appareil.

• Certains voyants peuvent ne pas être disponibles selon le modèle ou le pays. Pour résoudre l'erreur, consultez le message d'erreur et ses instructions dans la partie consacrée au dépannage.
• Vous pouvez également résoudre l'erreur en suivant les instructions de la fenêtre du programme Etat de l'imprimante Samsung ou Smart Panel de l'ordinateur.
• Si le problème persiste, contactez un technicien de maintenance.

LED statut

Statut			Description
<···>/▲ (LED d'etat)	Désactivé		L'appareil est déconnecté ou en mode d'économie d'énergie.
	Vert	Clignotant	• Quand l'appareil reçoit des données et les imprime. • Un clignotement rapide indique que l'appareil imprime des données.
		Activé	L'appareil est connecté et il est prét à être utilisé.
	Rouge	Clignotant	Attend que vous appuyiez sur la touche (Impr. écran) ou (WPS) afin de procéder à l'impression manuelle.
		Activé	• Le capot est ouvert. Fermez le capot. • Le bac d'alimentation papier est vide lors de la réception ou de l'impression de données. Insérez du papier dans le bac (« Chargement de papier dans le bac » à la page 28). • L'appareil s'est arrêté à la suite d'une erreur sévère. • Quand l'appareil est en mode d'impression manuel ou en mode d'impression recto-verse manuel.
	Orange	Clignotant	Mise à niveau du microprogramme.
		Activé	Un bourrage papier s'est produit (voir « Résolution des bourrages papier » à la page 54).

Présentation du LED d'état

Statut			Description
(LED toner)	Orange	Clignotant	Une petite quantité de toner reste dans la cartouche. L'autonomie estimée de la cartouche est presque atteinte. Préparez une nouvelle cartouche de remplacement. Vous pouvez améliorer provisoirement la qualité d'impression en secouant la cartouche afin de répartir le toner résiduel (voir « Redistribution du toner » à la page 44).
		Activé	Une cartouche de toner a pratiquement atteint sa durée de vie estiméea. Il est recommendé de replacer la cartouche de toner (voir « Replacement de la cartouche de toner » à la page 45).
		Désactivé	Toutes les cartouches de toner sont à leur capacité normale.
(LED WPS)b	Bleu	Clignotant	L'appareil se connecte à un réseau sans fil.
		Activé	L'appareil se connecte à un réseau sans fil (voir « Utilisation du bouton WPS » à la page 98).
		Désactivé	L'appareil est déconnecté du réseau sans fil.
(LED d'alimentation)	Bleu	Activé	L'appareil est en mode Économie d'énergie.
		Désactivé	L'appareil est en mode Prêt ou éteint.

a. L'autonomie estimée de la cartouche signifie l'autonomie attendue ou estimée de la cartouche de toner, ce qui indique la capacité moyenne d'impression. Elle est définie conformément à la norme ISO/IEC 19752. Le nombre de pages peut varier en fonction de l'environnement d'exploitation, du temps entre chaque impression, des graphiques ainsi que du type et du format des supports. Un peu de toner peut rester dans la cartouche, même lorsque le voyant rouge est allumé et que l'imprimante s'arrête d'imprimer. b. Modèle sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 7).

5. Annexe

Ce chapitre indique les caractéristiques techniques du produit et des informations relatives aux réglementations applicables.

• Caractéristiques techniques 61
• Informations légales 70 Copyright 81

Caractéristiques générales

Les caractéristiques techniques indiquées ci-dessous sont susceptibles d’être modifiées sans préavis. Voir le site www.samsung.com pour les informations à jour.

Eléments		Description
Dimension	Largeur x Longueur x Hauteur	332 x 215 x 178 mm
Poids	Appareil et consommables inclus	3,97 kg
Niveau sonorea	Mode prét	Moins de 26 dB(A)
	Mode d'impression	Moins de 50 dB(A)
Température	Opération	10 à 30 °C
	Stockage (emballé)	-20 à 40 °C
Humidité	Opération	20 à 80% HR
	Stockage (emballé)	10 à 90% HR
Alimentationb	Modèles 110 volts	CA 110 – 127 V
	Modèles 220 volts	CA 220 – 240 V

Caractéristiques techniques

Eléments		Description
Consommation électrique	Mode de fonctionnement moyen	inférieure à 310 W
	Mode prét	inférieure à 30 W
	Mode économique d'énergiec	• M202x series: inférieure à 1,1 W • M202xW series: Inférieure à 1,9 W (Wi-Fi directe désactivé : moins de 1,5 W) • M2020W/M2021W/M2024W: inférieure à 1,5 W
	Mode éteintd	inférieure à 0,45 W (0,1 We)
Sans filf	Module	SPW-B4319S

a. Pression sonore, ISO 7779. Configuration testée : installation de base de l'appareil, papier A4, impression simple face. Chine uniquement : Si le niveau sonore de l'équipement est inférieur à 63 dB (A), l'équipement doit être placé en région où l'aide au diagnostic est relativement indépendante. b. Pour plus d'informations sur la tension (V), la fréquence (Hertz) et le type de courant (A) appropriés pour l'appareil, reportez-vous à l'étiquette de spécifications sur l'appareil. c. La consommation d'énergie du mode économique d'énergie peut être affectée par l'état de la machine, les conditions du paramétrage, l'environnement d'exploitation. d. La consommation d'énergie ne peut être complètement évitée que lorsque le câble d'alimentation n'est pas connecté. e. Pour l'appareil possédant un interrupteur marche/arrêt. f. Modèle sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 7).

Caractéristiques techniques

Spécifications des supports d'impression

Type	Taille	Dimensions	Grammage du support d'impression/capacitéa
			Bac	Chargement manuel du bacb
Ordinaire	Letter	216 x 279 mm	71 à 85 g/m2· 150 feuilles de 80 g/m2	71 à 85 g/m2· 1 feuille
	Legal	216 x 356 mm
	Folio	216 x 330 mm
	A4	210 x 297 mm
	Oficio	216 x 343 mm
	B5(JIS)	182 x 257 mm
	B5(ISO)	176 x 250 mm
	Executive	184 x 267 mm
	A5	148 x 210 mm
Enveloppe	Enveloppe Monarch	98 x 191 mm	75 à 90 g/m2· 10 feuilles	75 à 90 g/m2· 1 feuille
	Enveloppe N°10	105 x 241 mm
	Enveloppe DL	110 x 220 mm
	Enveloppe C5	162 x 229 mm

Caractéristiques techniques

Type	Taille	Dimensions	Grammage du support d'impression/capacitéa
			Bac	Chargement manuel du bacb
Papier épais	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	86 à 120 g/m2· 50 feuilles de 120 g/m2	86 à 120 g/m2· 1 feuille
Papier fin	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	60 à 70 g/m2· 160 feuilles de 60 g/m2	60 à 70 g/m2· 1 feuille
Papier en coton	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	75 à 90 g/m2· 150 feuilles de 80 g/m2	75 à 90 g/m2· 1 feuille
Couleur	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	75 à 90 g/m2· 150 feuilles de 80 g/m2	75 à 90 g/m2· 1 feuille
Pré-imprimé	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	75 à 90 g/m2· 150 feuilles de 80 g/m2	75 à 90 g/m2· 1 feuille
Papier recyclé	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	60 à 90 g/m2· 150 feuilles de 80 g/m2	60 à 90 g/m2· 1 feuille
Étiquettesc	Letter, Legal, Oficio, Folio, A4, B5(JIS), B5(ISO), Executive, A5	Reportez-vous à la section Papier ordinaire	120 à 150 g/m2· 10 feuilles	120 à 150 g/m2· 1 feuille

Caractéristiques techniques

Type	Taille	Dimensions	Grammage du support d'impression/capacitéa
			Bac	Chargement manuel du bacb
Cartonné	Letter, Legal, Oficio, Folio, A4, B5(JIS), B5(ISO), Executive, A5, Carte postale 4x6	Reportez-vous à la section Papier ordinaire	121 à 163 g/m2· 10 feuilles	121 à 163 g/m2· 1 feuille
Papier de luxe	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	· 10 feuilles	· 1 feuille
Papier archive	Reportez-vous à la section Papier ordinaire	Reportez-vous à la section Papier ordinaire	· 100 feuilles	· 1 feuille
Format minimal (personnalisé)		76 x 127 mm	60 à 163 g/m2
Format maximal (personnalisé)		216 x 356 mm

a. La capacité des bacs peut varier en fonction du grammage et de l'épaisseur des supports, ainsi que de l'environnement d'utilisation. b. Insérez une feuille à la fois. c. Le satinage des étiquettes utilisées dans cette machine est de 100 à 250 (sheffield). Cela équivaut au niveau numérique de satinage.

Configuration requise

Système d'exploitation	Configuration (recommmandée)
	Processeur	Mémoire vivo (RAM)	Espace disque disponible
Windows® XP	Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 Mo (256 Mo)	1,5 Go
Windows Server® 2003	Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)	128 Mo (512 Mo)	1,25 Go à 2 Go
Windows Server® 2008	Intel® Pentium® IV 1 GHz (Pentium IV 2 GHz)	512 Mo (2 Go)	10 Go
Windows Vista®	Intel® Pentium® IV 3 GHz	512 Mo (1 Go)	15 Go
Windows® 7	Processeur Intel® Pentium® IV 1 GHz 32 bits ou 64 bits ou supérieur	1 Go (2 Go)	16 Go
	• Prise en charge de DirectX® 9 avec 128 Mo de mémoire (pour activer le thème Aero). • Lecteur de DVD-R/W
Windows Server® 2008 R2	Processeurs Intel® Pentium® IV 1,4 GHz (x64) (2 GHz ou plus rapide)	512 Mo (2 Go)	10 Go
Windows® 8	Processeur Intel® Pentium® IV 1 GHz 32 bits ou 64 bits ou supérieur	2 Go	20 Go
Windows® 8.1	• Prise en charge de graphiques DirectX® 9 avec 128 Mo de mémoire (pour activer le thème Aero). • Lecteur de DVD-R/W

Caractéristiques techniques

Système d'exploitation	Configuration (recommmandée)
	Proesseur	Mémoire vive (RAM)	Espace disque disponible
Windows Server® 2012	Proessesurs Intel® Pentium® IV 1,4 GHz (x64) (2 GHz ou plus rapide)	512 Mo (2 Go)	32 Go
Windows Server® 2012 R2

Pour tous les systèmes d'exploitation Windows, Internet Explorer 6.0 ou supérieur doit être installé sur l'ordinateur. - Les utilisateurs qui disposent des droits d'administrateur peuvent installer le logiciel. - Windows Terminal Services est compatible avec votre appareil.

Système d'exploitation	Configuration (recommandée)
	Proesseur	Mémoire vive (RAM)	Espace disque disponible
Mac OS X 10.5	• Proesses Intel® • Proesseur PowerPC G4/G5 867 MHz ou plus rapide	512 Mo (1 Go)	1 Go
Mac OS X 10.6	• Proesses Intel®	1 Go (2 Go)	1 Go
Mac OS X 10.7 – 10.9	• Proesses Intel®	2 Go	4 Go

Caractéristiques techniques

Eléments	Configuration requise
Système d'exploitation	RedHat Enterprise Linux 5, 6 Fedora 11, 12, 13, 14, 15, 16, 17, 18 openSUSE 11.0, 11.1, 11.2, 11.3, 11.4, 12.1, 12.2, 12.3 Ubuntu 10.04, 10.10, 11.04, 11.10, 12.04, 12.10 SUSE Linux Enterprise Desktop 10, 11 Debian 5.0, 6.0 Mint 13, 14
Proesseur	Pentium IV 2.4GHz (Intel Core™2)
Mémoire vive (RAM)	512 Mo (1 Go)
Espace disque disponible	1 Go (2 Go)

Environnement réseau

Modèles sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 7).

Vous nevez configurer les protocoles réseau de l'appareil pour pouvoir l'utiliser comme appareil réseau. Le tableau suivant indique les environnements réseau pris en charge par l'appareil.

Eléments	Caracteristique techniques
Interface réseau	• Réseau local sans fil 802.11b/g/n (M202xW uniquement)
Système d'exploitation réseau	• Windows Server 2003 /Server 2008/XP/Vista/7/8/Server 2008 R2 • Différents systèmes d'exploitation Linux • Mac OS X 10.5 – 10.9
Protocôtes réseau	• TCP/IPv4 • DHCP, BOOTP • DNS, WINS, Bonjour, SLP, UPnP • Impression TCP/IP standard (RAW), LPR, IPP, WSD • SNMPv 1/2/3, HTTP, IPSec • TCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP, IPSec)
Sécurité sans fil	• Authentication: Système ouvert, clé partagée, WPA Personal, WPA2 Personal (PSK) • Cryptage: WEP64, WEP128, TKIP, AES

Informations légales

Cet appareil est créé pour un environnement de travail normal et certifié avec plusieurs déclarations légales.

Avertissement relatif à la sécurité laser

Cette imprimante est certifiée conforme aux spécifications DHHS 21 CFR, chapitre 1, sous-chapitre J pour les produits laser de classe I (1) aux États-Unis, et certifiée dans les autres pays comme un produit laser de classe I, conformément aux spécifications IEC 60825-1 : 2007.

Les produits laser de classe I ne sont pas considérés comme dangereux. Le système laser et l'imprimante sont conçus de manière à interdire tout accès aux rayonnements laser au-dessus d'un niveau de classe I pendant l'exploitation normale, les interventions de maintenance utilisateur, dans les conditions d'utilisation spécifique.

Avertissement

N'utilisez jamais l'imprimante après avoir levé le capot protecteur du module laser/scanner. Le faisceau lumineux, bien qu'invisible, pourrait endommager vos yeux.

Lors de l'utilisation de ce produit, vous devez toujours respecter les recommandations de sécurité de base afin de réduire les risques d'incendie, de choc électrique et de blessures corporelles:

CAUTION - CLASS 3B, INFINITE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM.

DANGER INVISIBLE LASER RADIATION WHEN OPEN, AVOID DIRECT EXPOSURE TO BEAM.

DANGER

VORSICH

1. ·3B[]

Consignes de sécurité relatives à l'ozone

Le taux d'émission d'ozone de ce produit est inférieur à 0,1 ppm. L'ozone étant plus lourd que l'air, conservez le produit dans un endroit bien ventilé.

Économiseur d'énergie

Cette imprimante est dotée d'un dispositif perfectionné d'économie d'énergie réduisant la consommation électrique en période d'inactivité.

Lorsque l'imprimante ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement.

ENERGY STAR et la marque ENERGY STAR sont des marques déposées aux États-Unis.

Pour plus d'informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov

Les modèles certifiés ENERGY STAR comporteront une étiquette ENERGY STAR. Vérifiez si votre ordinateur est certifié ENERGY STAR.

Recyclage

Veuillez recycler ou jeter les emballages de ce produit en respectant l'environnement.

Informations légales

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté le produit ou l'administration appropriée pour s'informer sur le lieu et le moyen de recycler ces éléments tout en réservant l'environnement.

Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions figurant dans le contrat d'achat. Cet appareil et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux lors de leur mise au rebut.

États-unis uniquement

Mettez les appareils électroniques au rebut via la filière de recyclage approuvée. Pour trouver le centre de recyclage le plus proche, consultez notre site Internet : www.samsung.com/recyclingdirect ou appelez le [phone].

Réglementation FCC

Cet appareil est conforme à l'article 15 de la réglementation FCC. Son exploitation ou utilisation est soumise aux deux conditions suivantes:

• Cet appareil ne doit pas provoquer d'interférences nuisibles.
• Cet appareil doit accepter toute interférence reçue, y compris celles pouvant provoquer un fonctionnement indésirable.

Ce matériel a été testé et satisfait aux limites s'appliquant aux appareils numériques de classe B, en vertu des dispositions de l'aléa 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles en zone résidentielle. Cet appareil génère, utilise et peut émettre des haute fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio. Il est toutefois possible que son utilisation dans une installation particulière génère des interférences. Le cas échéant, l'utilisateur devra faire le nécessaire pour les éliminer et prendra toutes les dépenses afférentes à sa charge. Si cet appareil provoque des interférences sur la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de résoudre le problème en adoptant l'une des mesures suivantes:

• Réorientez ou repositionnez l'antenne de réception.
• Éloignez l'équipement du récepteur.
• Branchez l'appareil sur une prise différente de celle du récepteur.
• Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

Tout changement ou modification effectué sans l'accord exprès du fabricant pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.

Réglementations canadiennes relatives aux interférences radio

Cet appareil numérique ne dépasse pas les limites de classe B pour les émissions de parasites radio par des appareils numériques, telles que définies dans la norme sur les équipements provoquant des interférences intitulée « Digital Apparatus », ICES-003 de l'Industry and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : “Appareils Numériques”, ICES-003 édictée par l'Industrie et Sciences Canada.

Réglementation FCC alinéa 15 sur les émetteurs intentionnels

Des périphériques de type réseau hertzien de faible puissance (périphériques de communication sans fil à fréquence hertzienne (RF)), fonctionnant dans la bande 2,4/5 GHz peuvent être présents (intégrés) dans votre système d'imprimante. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil.

Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés aux États-Unis d'Amérique si un numéro d'ID FCC se trouve sur l'étiquette du système.

La FCC conseille de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension. La puissance d'émission du (ou des) périphérique(s) sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d'exposition aux champs RF définies par la FCC.

Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d'antenne ou d'émetteur.

L'utilisation de cet équipement est soumise aux deux conditions suivantes : (1) il ne doit pas occasionner d'interférences susceptibles de présenter un danger, et (2) il doit pouvoir capter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement.

Les appareils sans fil ne peuvent pas être réparés par l'utilisateur. Ne leur apportez aucune modification. Toute modification apportée à un appareil sans fil annule l'autorisation de l'utiliser. Contactez le fabricant pour toute modification.

Déclaration de la FCC pour l'utilisation du réseau sans fil

Lors de l'installation et de l'utilisation du transmetteur et de l'antenne, la limite d'exposition aux radiofréquences fixée à 1 mW/cm² peut être dépassée à proximité de l'antenne. Par conséquent, l'utilisateur doit en permanence garder une distance minimale de 20 cm entre lui et l'antenne. Cet équipement ne doit pas être installé à proximité d'un autre émetteur ou d'une autre antenne émettrice.

TOO «SAMSUNG ELECTRONICS KZ AND CENTRAL ASIA» (CAMCYH TÉLКТОПИКС K3 3нД LIEHTPAPЛ ЭУКА)Юрдунеский. ap: Pecnyбліка Kaazac'tан, ropod Альматы, п. Аль Фарбд, д. 36, 3,4тakxи

SAMSUNG ELECTRONICS KZ AND CENTRAL ASIA CAMCYH ТЕЛЕКТРОНИКС КЗ И ЛИТЕРАТУРНЫЕ УКАЗАНИЯ Юридический адрес: Kazakstan RespublikasLy, Almaty ш., Ene-Faraby к., 36, 3,4-кабинеттар

Important

Les fils électriques de cet appareil sont équipés d'une fiche électrique standard de 13 A (BS 1363) et d'un fusible de 13 A. Lorsque vous changez ou examinez le fusible, vous devez replacer le fusible de 13 A approprié. Vous devez ensuite replacer le capuchon du fusible. Si vous avez perdu le capuchon du fusible, n'utilisez pas la prise avant d'avoir remplacé un autre capuchon.

Prenez contact avec le détaillant qui vous a vendu l'appareil.

La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d'origine.

Si la fiche monocoque est sectionnée, débarrassez-vous-en immédiatement. Il n'est pas possible de la réparer et vous risqueriez de recevoir une décharge électrique si vous la branchiez dans une prise.

Avertissement important:

Cet appareil doit être mis à la terre.

Le code de couleurs suivant est appliqué aux fils des branchements électriques :

• Vert et jaune: Terre
• Bleu: Neutre
• Brun: Phase

Si les fils de votre système électrique ne correspondent pas aux couleurs indiquées sur la fiche, procédez comme suit:

Connectez le fil vert et jaune à la broche portant la lecture « E », le symbole de mise à la terre, la couleur verte ou les couleurs jaune et verte.

Connectez le fil bleu à la broche signalée par la lecture « N » (neutre) ou par la couleur noire.

Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge.

Un fusible de 13 A doit être présent dans la fiche, dans l'adaptateur ou sur le tableau électrique.

Approbations et certifications

• Par la présente, Samsung Electronics déclare que cet appareil [série M202x Directive basse tension (2006/95/EC), Directive EMC (2004/108/EC).
• Par la présente, Samsung Electronics déclare que ce produit [M202xW series directive R&TTE 1999/5/CE.

La déclaration de conformité est consultable à l'adresse www.samsung.com, allez dans Assistance > Téléchargements et saisissez le nom de votre imprimante multifonction (MFP) pour rechercher l'EuDoC.

01.01.1995: directive 2006/95/EC du Conseil de l'UE, harmonisation des lois des États membres relatives aux équipements basse tension. 01.01.1996: directive 2004/108/EC du Conseil de l'UE, harmonisation des lois des États membres relatives à la compatibilité électromagnétique.

Informations légales

09.03.1999: directive 1999/5/EC relative à la conformité des équipements radios et des terminaux de télécommunications. Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung Electronics Co., Ltd.

Certification EC

Certification conforme à la directive 1999/5/EC relative aux équipements radios et aux terminaux de télécommunications (FAX)

Cet appareil Samsung a été auto-certifié par Samsung pour une connexion à un terminal unique pan-européen au réseau téléphonique commuté public (RTCP) analogique, conformément à la directive 1999/5/EC. Cet appareil a été conçu pour fonctionner avec les RTCP nationaux et les PBX des pays européens :

Si vous rencontrez des problèmes, contactez tout d'abord le laboratoire qualité européen de Samsung Electronics Co., Ltd.

Cet appareil a été testé pour s'assurer de sa conformité avec la norme TBR21. Pour aider à l'utilisation d'un terminal conforme à cette norme, le European Telecommunication Standards Institute (ETSI) a publié un document consultatif (EG 201 121) qui contient des notes et des exigences supplémentaires pour assurer la compatibilité du réseau avec les terminaux utilisant la norme TBR21. L'appareil a été créé en suivant toutes les notes consultatives pertinentes de ce document et il est parfaitement conforme avec ces dernières.

Approbation européenne relative aux équipements radioélectriques (pour les produits comptant des équipements radio homologués par l'UE)

Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4/5 GHz et destinés à un usage personnel ou professionnel. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil.

Les appareils sans fil de votre système sont homologués uniquement pour l'Union Européenne ou les régions associées si la marque CE se trouve sur l'étiquette du système.

La puissance d’émission du ou des périphériques sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d’exposition aux champs RF définies par la directive R&TTE de la Commission européenne.

États européens ayant obtenu l'approbation pour la technologie sans-fil:

Membres de l'Union Européenne

Pays européens ayant émis des restrictions:

Pays de l'AELE et de l'EEE

Pas de limitations à l'heure actuelle

Conseils relatifs à l'utilisation d'équipements sans fil

Des périphériques de type réseau hertzien de faible puissance (périphériques de communication sans fil à fréquence hertzienne (RF)), fonctionnant dans la bande 2,4/5 GHz peuvent être présents (intégrés) dans votre système d'imprimante. La section ci-dessous donne un aperçu général des éléments à prendre en considération lors de l'utilisation d'équipements sans fil.

Les limitations supplémentaires, les avertissements et les mesures de précaution spécifiques à certains pays sont indiquées dans les sections de ces pays (ou les sections de leur groupe de pays). Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés dans les pays identifiés par la marque d'homologation pour les fréquences radio sur l'étiquette d'évaluation du système. Si le pays dans lequel vous allez utiliser le périphérique sans fil n'est pas repertorié, contactez l'agence d'homologation des fréquences radio la plus proche pour satisfaire aux normes imposées. Les appareils sans fil font l'objet d'une réglementation stricte, et leur utilisation peut ne pas être autorisée.

La puissance d’émission du ou des périphériques sans fil éventuels intégrés à votre imprimante est largement inférieure aux limites actuelles d’exposition aux champs RF. Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d’énergie que ce que les normes et les recommandations en matière de sécurité n’exigent, le fabricant estime que ces équipements ne présentent aucun danger pour l’utilisateur. Quel que soit le niveau de puissance, il convient d’éviter au maximum les contacts humains pendant l’utilisation normale de l’appareil.

Il est conseillé de conserver un écart minimal de 20 cm entre l'opération sans fil et l'utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l'opération sans fil est sous tension et émet.

Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d'antenne ou d'émetteur.

Dans certains cas, les équipements sans fil font l'objet de restrictions. Des exemples de restrictions fréquentes sont indiqués ci-dessous :

Informations légales

Les communications sans fil par fréquence radio peuvent créer des interférences avec les équipements des avions commerciaux. Actuellement, les règlements en vigueur dans les compagnies aériennes imposent d'éteindre les équipements sans fil pendant les vols. Les périphériques de communication IEEE 802.11 (également connu sous le nom Ethernet sans fil) et Bluetooth sont des exemples de périphériques permettant la communication sans fil.

Dans les environnements où le risque d'interférences avec d'autres équipements ou services est néfaste ou considéré comme néfaste, l'utilisation d'appareils sans fil peut être limitée ou interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l'atmosphère est chargée d'oxygène ou de gaz inflammable. Lorsque vous vous trouvez dans un environnement où vous n'êtes pas sûr de pouvoir utiliser un appareil sans fil, demandez aux autorités compétentes l'autorisation d'allumer ou d'utiliser votre appareil sans fil.

Chaque pays a mis en place des restrictions différentes pour l'utilisation d'appareils sans fil. Étant donné que votre système est équipé d'un appareil sans fil, vérifie avant votre départ auprès de l'autorité d'approbation des fréquences radio la plus proche s'il existe des restrictions d'utilisation pour les appareils sans fil dans le pays de destination.

Si votre système vous a été fourni avec un appareil sans fil intégré, n'utilisez pas cet appareil sans fil tant que tous les capots et protections ne sont pas installés, et que l'appareil n'est pas complètement assemblé.

Les appareils sans fil ne peuvent pas être réparés par l'utilisateur. Ne leur apportez aucune modification. Toute modification apportée à un appareil sans fil annule l'autorisation de l'utiliser. Contactez le fabricant pour toute modification.

Utilisez uniquement les pilotes autorisés pour le pays dans lequel l'appareil sera utilisé. Pour plus d'informations, reportez-vous au kit de restauration système du fabricant ou contactez le support technique du fabricant.

51-28466(nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn)

Informations légales

© 2013 Samsung Electronics Co., Ltd. Tous droits réservés.

Le présent Mode d'emploi n'est fourni qu'à titre informatif. Toutes les informations communiquées ci-après sont susceptibles d'être modifiées sans préavis.

Samsung Electronics ne saurait être tenu responsable des dommages, directs ou indirects, consécutifs ou relatifs à l'utilisation de ce mode d'emploi.

Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd. *Microsoft, Windows, Windows Vista, Windows 7, Windows 8 et Windows Server 2008 R2 sont des marques déposées ou des marques commerciales de Microsoft Corporation. Google, Picasa, Google Docs, Android et Gmail sont des marques déposées ou des marques commerciales de Google Inc. Google Cloud Print est une marque commerciale de Google Inc. - iPad, iPhone, iPod touch, Mac et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. AirPrint et le logo AirPrint logo sont des marques commerciales d'Apple Inc. Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs (sociétés ou organisations).

Reportez-vous au fichier « LICENSE.txt » sur le CD-ROM fourni pour les informations de licence open source.

REV. 4.00

Samsung printer xpress

M202x series

Avancé

Ce guide donne des informations sur l'installation, la configuration avancée, le fonctionnement et le dépannage dans différents systèmes d'exploitation.

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.

Ce guide fournit des informations concernant l'installation, le fonctionnement de base et le dépannage, sous Windows.

1. Installation des logiciels

Installation sous Mac 86

Réinstallation sous Mac 87

Installation sous Linux 88

Réinstallation sous Linux 89

2. Utilisation d'une machine connectée à un réseau

Programmes réseau utiles 91

Configuration d'un réseau câble 92

Configuration IPv6 93

Configuration du réseau sans fil 95

Samsung Mobile Print 124

Utilisation de la fonction NFC 125

Google Cloud Print™ 127

AirPrint 130

3. Fonctions spéciales

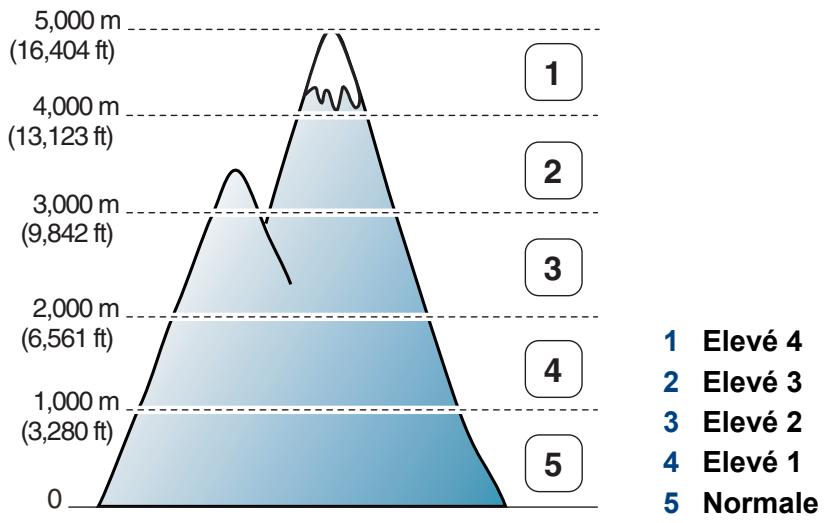

Réglage de l'altitude 133

Modification des réglages d'impression par défaut 134

Paramétrer votre appareil comme appareil par défaut 135

Utilisation des options d'impression avancées 136

Impression sous Mac 143

Impression Linux 145

4. Outils de gestion utiles

Accéder aux outils de gestion 148

Easy Capture Manager 149

Samsung AnyWeb Print 150

Easy Eco Driver 151

Utilisation de l'alerte SyncThru™ Web Service 152

Utilisation de Samsung Easy Printer Manager 155

Utilisation de l'état de l'imprimante

Samsung 158

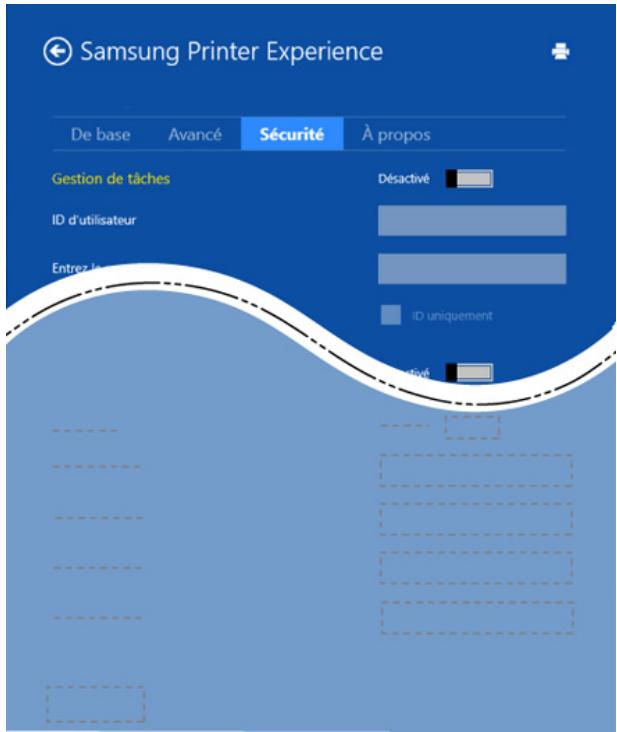

Utilisation de Samsung Printer Experience 160

5. Dépannage

Problèmes d'alimentation papier 168

Problèmes d'alimentation et de connexion des câbles 169

Problèmes d'impression 170

Problèmes de qualité d'impression 174

Problèmes concernant le système d'exploitation 182

1. Installation des logiciels

Ce chapitre donne des instructions pour l'installation de logiciels essentiels et utiles pour l'utilisation dans l'environnement où l'appareil est connecté via un câble. Un appareil local est un appareil directement connecté à votre ordinateur à l'aide du câble.

Installation sous Mac 86 • Réinstallation sous Mac 87 • Installation sous Linux 88 • Réinstallation sous Linux 89

• Si vous utilisez un système d'exploitation Windows, reportez-vous au guide « Installation locale du pilote » à la page 23 pour installer le pilote de l'appareil.
• Utilisez uniquement un câble USB ne dépassant pas 3 m.

Installation sous mac

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur.

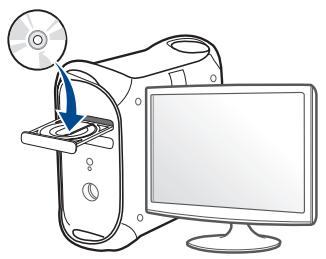

3 Double-cliquez sur l'icône CD-ROM qui apparaît sur le bureau du Mac.

• Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparaît sur l'outil de recherche.

Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 5. Cliquez sur Continuer. 6. Lisez le contrat de licence et cliquez sur Continuer. 7. Cliquez sur Accepter pour accepter le contrat de licence. 8. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personneliser, vous pouvez désigner les composants individuels à installer.

9 Saisissez le mot de passe et cliquez sur OK. 10 Sélectionnez Connexion USB de l'imprimante sur le Type de connexion de l'imprimante et cliquez sur Continuer. 11 Cliquez sur le bouton Ajouter une imprimante pour sélectionner votre imprimante et l'ajouter à la liste des imprimantes. 12 Une fois l'installation terminée, cliquez sur Fermer.

Réinstallation sous mac

Si le pilote d'impression ne fonctionne pas correctement, désinstallez-le et réinstallez-le.

1 Ouvrez le dossier Applications > Samsung > Désinstallateur du logiciel de l'imprimante. Pour désinstaller le logiciel de l'imprimante, cliquez sur Continuer. 3 Cochez le programme que vous souhaitez désinstaller et cliquez sur Désinstaller. 4 Saisissez le mot de passe et cliquez sur OK. 5 Une fois la déinstallation terminée, cliquez sur Fermer.

Si un appareil a déjà été ajouté, supprimez-le dans Configuration d'imprimante ou Imprimantes et fax.

Installation sous linux

Vous devez télécharger les programmes Linux sur le site Web Samsung pour installer le logiciel d'impression (http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements).

Installation du unified linux driver

Vous devez vous connecter en tant que super-utilisateur (root) pour installer le pilote de l'appareil. Si vous ne disposez pas du statut de super-utilisateur, contactez votre administrateur système.

1 Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Copiez le package Unified Linux Driver sur votre système. 3 Ouvrez le programme Terminal et accédez au dossier dans lequel vous avez copié le package. 4 Extrayez le package. 5 Allez dans le dossier uld. 6 Exécutez la commande "./install.sh" (si vous n'êtes pas connecté à la racine, exécutez la commande avec "sudo" en tant que "sudo ./install.sh")

7 Continuez l'installation. 8 Une fois l'installation terminée, lancez l'utilitaire d'impression (Allez dans System > Administration > Printing ou exécutez la commande "system-config-printer" dans le programme Terminal). 9 Cliquez sur Add. 10 Sélectionnez votre imprimante. 11 Cliquez sur le bouton Transférer et ajoutez-la à votre système.

Réinstallation sous linux

Si le pilote d'impression ne fonctionne pas correctement, désinstallez-le et réinstallez-le.

1 Ouvrez le programme Terminal. 2 Accédez au dossier uld extrait du package Unified Linux Driver. 3 Exécutez la commande "./uninstall.sh" (si vous n'êtes pas connecté à la racine, exécutez la commande avec "sudo" en tant que "sudo ./uninstall.sh") 4 Continuez la déinstallation.

2. Utilisation d'une machine connectée à un réseau

Ce chapitre vous guide pas à pas dans la procédure de paramétrage d'un appareil connecté à un réseau et du logiciel.

• Programmes réseau utiles 91
• Configuration d'un réseau câble 92
• Configuration IPv6 93
• Configuration du réseau sans fil 95 Samsung Mobile Print 124 Utilisation de la fonction NFC 125
• Google Cloud Print™ 127 AirPrint 130

Les fonctions et les périphériques optionnels pris en charge peuvent varier selon le modèle (voir « Fonctionnalités par modèle » à la page 7).

Programmes réseau utiles

Il existe plusieurs programmes disponibles pour configurer facilement les paramètres réseau dans un environnement réseau. Pour l'administrateur réseau particulièrement, il est possible de générer plusieurs appareils sur le réseau.

• Avant d'utiliser les programmes ci-dessous, définissez d'abord l'adresse IP.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 7).

Syncthru™ web admin service

Solution Web de gestion de parc d'appareils destinée aux administrateurs réseau. SyncThru™ Web Admin Service permet de gérer efficacement les périphériques réseau, de les surveiller à distance et de les dépanner depuis n'importe quel site disposant d'un accès au réseau Intranet de l'entreprise.

• Téléchargez ce programme dans http://solution.samsungprinter.com.

Syncthru™ web service

Le serveur Web intégré à votre périphérique réseau, vous permettant d'effectuer les tâches suivantes (voir « Configuration de l'adresse IPv6 » à la page 94):

• Vérifier les informations et l'état des consommables.
• Personnaliser les paramètres de l'appareil.
• Définir les paramètres réseau nécessaires à la connexion de l'appareil à divers environnements réseau.

Impression d'un rapport de configuration réseau

Vous pouvez imprimer un Rapport de configuration réseau avec les paramètres réseau actuels de l'appareil à partir du panneau de commande. Cela vous aidera à configurer un réseau.

• Appuyez sur le bouton (WPS) du panneau de commande pendant plus de 10 secondes.

Ce journal de configuration réseau permet de déterminer l'adresse MAC et l'adresse IP de votre appareil.

Par example:

IPv6 n'est correctement pris en charge que sous Windows Vista ou version ultérieure.

Dans l'environnement réseau IPv6, procédez comme suit afin d'utiliser l'adresse IPv6:

Activation d'ipv6

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows. Entrez l'adresse IP de l'appareil (http://xxx. xxx. xxx. xxx) dans la zone d'adresse et appuyez sur la touche Entrée ou cliquez sur Atteindre. 2 S'il s'agit de votre première connexion à Service Web SyncThru™, vous devez vous connecter en tant qu'administrateur. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Lorsque la fenêtre Service Web SyncThru™ s'ouvre, déplacez le pointeur de la souris sur les Paramètres de la barre de menu supérieure, puis cliquez sur Config. réseau. Cliquez sur TCP/IPv6 dans le volet de gauche du site Web. Cochez la case Protocole IPv6 pour activer l'IPv6. Cliquez sur le bouton Appliquer. Mettez l'appareil hors tension puis sous tension.

• Vous pouvez également configurer le DHCPv6.
• Pour définir manuellement l'adresse IPv6 : Cochez la case Adresse manuelle. Ensuite, la zone de texte Adresse/préfixe est activée. Saisissez le reste de l'adresse (par ex.: 3FFE:10:88:194:: AAAA. « A » est le chiffre hexadecimal 0 à 9, A à F).

Configuration de l'adresse IPV6

1 Ouvrez un navigateur Web qui prend en charge l’adressage IPv6 comme URL, par exemple Internet Explorer. 2 Sélectionnez une des adresses IPv6 (Link-local Address, Stateless Address, Stateful Address, Manual Address) du rapport de configuration réseau (voir « Impression d’un rapport de configuration réseau » à la page 92).

• Link-local Address: adresse IPv6 locale configurée automatiquement (l'adresse commence par FE80).
• Stateless Address: adresse IPv6 configurée automatiquement par un routeur réseau.
• Stateful Address: adresse IPv6 configurée par un serveur DHCPv6.
• Manual Address: adresse IPv6 configurée manuellement par un utilisateur.

3 Saisissez les adresses IPv6 (par ex. : http:// [FE80::215:99FF:FE66:7701]).

L'adresse doit être placée entre crochets « [ ] »

Configuration du réseau sans fil

Assurez-vous que votre appareil prend en charge le réseau sans fil. Le réseau sans fil peut ne pas être disponible selon le modèle (voir « Fonctionnalités par modèle » à la page 7).

Présentation de votre type de réseau

En règle générale, vous ne pouvez avoir qu'une connexion à la fois entre votre ordinateur et l'appareil.

Mode Infrastructure Il s'agit d'un environnement généralement utilisé pour les particuliers, les bureaux à domicile et les petites entreprises. Ce mode utilise un point d'accès pour communiquer avec l'appareil sans fil.

Mode Ad-hoc Ce mode n'utilise pas de point d'accès. L'ordinateur sans fil et l'appareil sans fil communiquent directement.

Nom du réseau sans fil et mot de passe réseau

Les réseaux sans fil nécessitent une plus grande sécurité, ainsi quand un point d'accès est mis en place, un nom de réseau (SSID), le type de sécurité utilisé et un mot de passe réseau sont créés pour le réseau. Demandez ces informations à votre administrateur réseau avant de commencer l'installation de l'appareil.

Présentation des méthodes de configuration du réseau sans fil

Vous pouvez configurer les paramètres du réseau sans fil à partir de l'appareil ou de l'ordinateur. Choisissez la méthode de configuration dans le tableau ci-dessous.

Certains types d'installation du réseau sans fil peuvent être indisponibles en fonction du modèle ou du pays.

Méthode de configuration	Méthode de connexion	Description et références
Avec un point d'accès	A partir de l'ordinateur	Si vous utilisez Windows, voir « Point d'accès via un cable USB » à la page 101.
		Si vous utilisez Windows, voir « Point d'accès sans cable USB (recommandé) » à la page 104.
		• Utilisateurs de Mac, voir « Point d'accès via un cable USB » à la page 110. • Utilisateurs de Mac, voir « Point d'accès sans cable USB (recommandé) » à la page 113.
	A partir du panneau de commande de l'ordinateur	• Voir « Connexion en mode PBC » à la page 99. • Voir « Connexion en mode PIN » à la page 99.

Configuration du réseau sans fil

Méthode de configuration	Méthode de connexion	Description et références
Sans point d'accès	A partir de l'ordinateurAd-hocConfiguration de Wi-Fi DirectWi-Fi Direct	Si vous utilisez Windows, voir « Réseau ad-hoc via un cable USB » à la page 107.
		Utilisateurs de Mac, voir « Réseau ad-hoc via un cable USB » à la page 115.
		Voir « Configuration de Wi-Fi Direct » à la page 119.

• Si des problèmes survennent lors de la configuration du réseau sans fil ou de l'installation du pilote, consultez le chapitre sur le dépannage (voir « Dépannage » à la page 120).
• Il est fortement recommandé de paramétrer le mot de passe aux points d'accès. Si vous ne paramétrez pas le mot de passe aux points d'accès, ceux-ci peuvent être exposés à un accès illégal provenant de machines inconnues, notamment des PC, des téléphones intelligents et des imprimantes. Se reporter au guide d'utilisateur de point d'accès pour les paramètres de mots de passe.

Utilisation du bouton WPS

Si votre appareil et un point d'accès (ou un routeur sans fil) prennent en charge le mode WPS (Wi-Fi Protected Setup™), vous pouvez facilement configurer les paramètres du réseau sans fil sans ordinateur, en appuyant sur le bouton (WPS) sur le panneau de commande.

• Si vous souhaitez utiliser le réseau sans fil en mode Infrastructure, assurez-vous que le câble réseau est déconnecté de l'appareil. L'utilisation du bouton WPS (PBC) ou la saisie du code PIN depuis l'ordinateur pour la connexion au point d'accès (ou au routeur sans fil) varie selon le point d'accès (ou le routeur sans fil) que vous utiliserez. Reportez-vous au mode d'emploi du point d'accès (ou du routeur sans fil) que vous utiliserez.
• Lorsque vous utilisez le bouton WPS pour configurer le réseau sans fil, les paramètres de sécurité peuvent changer. Pour éviter ceci, verrouillez l'option WPS pour les paramètres de sécurité du réseau sans fil actuels. Le nom de l'option peut différer selon le point d'accès (ou du routeur sans fil) que vous utilisez.

Éléments à préparer

• Vérifiez si le point d'accès (ou le routeur sans fil) prend en charge le WPS (Wi-Fi Protected Setup™).
• Vérifiez si votre appareil prend en charge le WPS (Wi-Fi Protected Setup™).
• Ordinateur en réseau (mode PIN uniquement).

Sélection du type

Il existe deux méthodes permettant de connecter votre appareil à un réseau sans fil à l'aide du bouton (WPS) du panneau de commande.

La méthode PBC (Push Button Configuration) vous permet de connecter votre appareil à un réseau sans fil en appuyant à la fois sur le bouton (WPS) du panneau de commande de votre appareil et sur le bouton WPS (PBC) d'un point d'accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™), respectivement.

La méthode du numéro d’identification personnel (PIN) vous aide à connecter votre appareil à un réseau sans fil en entrant les informations PIN fournies sur un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™).

Votre appareil utilise le mode PBC par défaut; il s'agit du mode recommandé pour un environnement de réseau sans fil classique.

Connexion en mode PBC

Appuyez sur le bouton (WPS) du panneau de commande pendant deux à quatre secondes jusqu'à ce que l'voyant d'état clignote rapidement.

L'appareil essaie de se connecter au réseau sans fil. Le voyant clignote lentement pendant deux minutes jusqu'à ce que vous appuyiez sur le bouton PBC du point d'accès (ou du routeur sans fil).

2 Appuyez sur le bouton WPS (PBC) du point d'accès (ou du routeur sans fil).

Le voyant du mode WPS clignote rapidement. L'appareil se connecte au point d'accès (ou au routeur sans fil). Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé. 3 Insérez le CD du logiciel fourni dans votre lecteur CD-ROM, et suivez les instructions sur la fenêtre de configuration du réseau sans fil.

Connexion en mode PIN

Le rapport de configuration du réseau, y compris le code PIN, doit être imprimé (voir « Impression d'un rapport de configuration réseau » à la page 92).

En mode Préréchauffage, appuyez sur le bouton (WPS) pendant plus de dix secondes sur le panneau de commande.

Vous pouvez accéder au code PIN de votre appareil.

2. Appuyez sur le bouton (WPS) sur le panneau de commande pendant plus de quatre secondes jusqu'à ce que le voyant d'état reste allumé.

L'appareil commence à se connecter au point d'accès (ou au routeur sans fil).

Vous disposez de deux minutes pour entrer le code PIN à huit chiffres sur l'ordinateur connecté au point d'accès (ou au routeur sans fil).

Le voyant clignote lentement pendant deux minutes maximum jusqu'à ce que vous saisissiez le numéro à huit caractères du PIN.

Le voyant du mode WPS clignote dans l'ordre affiché ci-dessous:

Le voyant du mode WPS clignote rapidement. L'appareil se connecte au point d'accès (ou au routeur sans fil). Lorsque l'appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé.

Configuration du réseau sans fil

4 Insérez le CD du logiciel fourni dans votre lecteur CD-ROM, et suivez les instructions sur la fenêtre de configuration du réseau sans fil.

Reconnexion à un réseau

Lorsque la fonction sans fil est désactivée, l'appareil essaie automatiquement de se reconnecter au point d'accès (ou au routeur sans fil) avec les paramètres et l'adresse de connexion sans fil utilisés précédemment.

Dans les cas suivants, l'appareil se reconnecte automatiquement au réseau sans fil:

L'appareil est à nouveau éteint puis rallumé. - Le point d'accès (ou le routeur sans fil) est à nouveau éteint puis rallumé.

Annulation du processus de connexion

Pour annuler la connexion à un réseau sans fil lorsque l'appareil se connecte au réseau sans fil, appuyez à nouveau sur le bouton (Alimentation) sur le panneau de commande. Vous devez attendre deux minutes avant de vous reconnecter au réseau sans fil.

Déconnexion d'un réseau

Pour se déconnecter du réseau sans fil, appuyez sur le bouton (WPS) du panneau de commande pendant plus de deux secondes.

• Lorsque le réseau Wi-Fi est en mode veille: L'appareil est immédiatement déconnecté du réseau sans fil et le voyant du mode WPS s'éteint.
• Lorsque le réseau Wi-Fi est en cours d'utilisation : Pendant que l'appareil attend que la tâche actuelle se termine, le voyant du mode WPS clignote rapidement. Ensuite, la connexion au réseau sans fil est automatiquement interrompue et le voyant du mode WPS s'éteint.

Configuration à l'aide de windows

Raccourci vers le programme de configuration sans fil Samsung Easy Wireless Setup sans le CD : Si vous avez déjà installé le pilote d'imprimante, vous pouvez accéder au programme de configuration sans fil Samsung Easy Wireless Setup sans le CD (voir « Accéder aux outils de gestion » à la page 148).

Éléments à préparer

• Point d'accès.
• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Cable USB

Création d'un réseau en infrastructure

1 Vérifiez si le câble USB est correctement raccordé à l'appareil. 2 Mettez votre ordinateur, votre point d'accès et votre appareil sous tension. 3 Insérez le CD de logiciels fourni dans le lecteur.

Si la fenêtre d'installation n'apparaît pas, cliquez sur Démarrer > Tous les programmes > Accessoires > Exécuter.

Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.

Pour Windows 8,

Si la fenêtre d'installation n'apparaît pas, à partir de Charms, sélectionnez Recherche > Apps et recherchez Exécuter.

Tapez X:\Setup.exe, en remplaçant le "X" par la lettre qui pourrait représenter votre lecteur de CD-ROM et cliquez sur OK.

Si une fenêtre d'invite « Tapez pour CHOISIR ce qui arrive avec ce disque. » s'affiche, cliquez dans la fenêtre et choisissez Executer Setup.exe.

Configuration du réseau sans fil

4 Relisez et acceptez le contrat d'installation dans la fenêtre d'installation. Ensuite, cliquez sur Suivant. 5 Sélectionnez Connexion au réseau sans fil sur l'écran Type de connexion de l'imprimante. Ensuite, cliquez sur Suivant.

6 Sur l'écran Configurez-vous votre imprimante pour la première fois ?, sélectionnez Oui, je veux configurer le réseau sans fil de mon imprimante. Cliquez ensuite sur Suivant.

Si votre imprimante est déjà connectée au réseau, sélectionnez Non, mon imprimante est déjà connectée sur mon réseau.

Sélectionnez Au moyen d'un câble USB sur l'écran. Sélectionnez la méthode de configuration sans fil. Ensuite, cliquez sur Suivant.

Configuration du réseau sans fil

Lorsque la recherche est terminée, la fenêtre affiche les périphériques connectés au réseau sans fil. Sélectionnez le nom (SSID) du point d'accès que vous souhaitez utiliser et cliquez sur Suivant.

Si vous ne pouvez pas tracer le nom du réseau que vous voulez sélectionner, ou si vous voulez définir manuellement la configuration sans fil, cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le SSID du point d'accès (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Infrastructure.
• Authentication: Sélectionnez un type d'authentication.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données.

Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

WPA Personal ou WPA2 Personal: Sélectionnez cette option pour authentifier le serveur d'impression à partir d'une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée), qui est configurée manuellement sur le point d'accès et sur chacun de ses clients.

• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128, TKIP, AES, TKIP AES).
• Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité sont définis pour le point d'accès.

Saisissez le mot de passe du réseau du point d'accès (ou du routeur).

Si votre imprimante prend en charge le Wi-Fi Direct, l'écran suivant apparait.

Cliquez sur Suivant.

Configuration du réseau sans fil

• L'option Wi-Fi Direct n'apparaît sur l'écran que si votre imprimante prend en charge cette fonction.
• L'utilisation de Samsung Easy Printer Manager vous permet de construire le réseau Wi-Fi Direct (voir « Configuration de Wi-Fi Direct » à la page 119).
• Nom de Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 22 caractères.
• Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.

Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et l'appareil. Cliquez sur Suivant. Sélectionnez les composants à installer. Suivez les instructions affichées dans la fenêtre d'installation.

Éléments à préparer

• PC compatible WiFi fonctionnant avec Windows 7 ou supérieur et point d'accès (routeur)
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil

En paramétrant le réseau sans fil, la machine utilise le réseau LAN sans fil du PC. Il peut être impossible de se connecter à Internet.

Création d'un réseau en infrastructure

1. Mettez votre ordinateur, votre point d'accès et votre appareil sous tension. 2. Insérez le CD de logiciels fourni dans le lecteur.

Configuration du réseau sans fil

Si la fenêtre d'installation n'apparaît pas, cliquez sur Démarrer > Tous les programmes > Accessoires > Exécuter.

Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.

Pour Windows 8,

Si la fenêtre d'installation n'apparaît pas, à partir de Charms, sélectionnez Recherche > Apps et recherchez Exécuter. Tapez X:\Setup.exe, en remplaçant le "X" par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.

Si une fenêtre d'invite « Tapez pour CHOISIR ce qui arrive avec ce disque. » s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.

Relisez et acceptez le contrat d'installation dans la fenêtre d'installation. Ensuite, cliquez sur Suivant.

4 Sélectionnez Connexion au réseau sans fil sur l'écran Type de connexion de l'imprimante. Ensuite, cliquez sur Suivant.

5 Sur l'écran Configurez-vous votre imprimante pour la première fois ?, sélectionnez Oui, je veux configurer le réseau sans fil de mon imprimante. Cliquez ensuite sur Suivant.

Si votre imprimante est déjà connectée au réseau, sélectionnez Non, mon imprimante est déjà connectée sur mon réseau.

Configuration du réseau sans fil

Sélectionnez Au moyen d'une connexion directe sans fil sur l'écran Sélectionnez la méthode de configuration sans fil. Ensuite, cliquez sur Suivant.

Même si votre ordinateur fonctionne avec une version de Windows 7 ou ultérieure, vous ne pouvez pas utiliser cette fonction si votre PC ne prend pas en charge la fonction de réseau sans fil. Paramétrer le réseau sans fil à l'aide d'un câble USB (voir « Point d'accès via un câble USB » à la page 101).

Si l'écran ci-dessous apparait, appuyez sur le bouton (WPS) du panneau de commande dans les 2 minutes.

Lorsque le paramétrage du réseau sans fil est terminé, cliquez sur Suivant. Suivez les instructions affichées dans la fenêtre d'installation.

Réseau ad-hoc via un câble USB

Si vous ne possédez pas de point d'accès (AP), vous pouvez toujours connecter l'appareil sans fil à votre ordinateur en configurant un réseau sans fil ad-hoc en suivant les étapes simples ci-dessous.

Éléments à préparer

• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Création du réseau ad-hoc sous windows

1. Mettez l'ordinateur et l'appareil réseau sans fil sous tension. 2. Insérez le CD de logiciels fourni dans le lecteur.

Si la fenêtre d'installation n'apparaît pas, cliquez sur Démarrer > Tous les programmes > Accessoires > Exécuter.

Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK.

Pour Windows 8,

Si la fenêtre d'installation n'apparaît pas, à partir de Charms, sélectionnez Recherche > Apps et recherchez Exécuter. Tapez X:\Setup.exe, en remplaçant le "X" par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.

Si une fenêtre d'invite « Tapez pour CHOISIR ce qui arrive avec ce disque. » s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.

Relisez et acceptez le contrat d'installation dans la fenêtre d'installation. Ensuite, cliquez sur Suivant.

Configuration du réseau sans fil

4 Sélectionnez Connexion au réseau sans fil sur l'écran Type de connexion de l'imprimante. Ensuite, cliquez sur Suivant.

5 Sur l'écran Configurez-vous votre imprimante pour la première fois ?, sélectionnez Oui, je veux configurer le réseau sans fil de mon imprimante. Cliquez ensuite sur Suivant.

Si votre imprimante est déjà connectée au réseau, sélectionnez Non, mon imprimante est déjà connectée sur mon réseau.

6 Sélectionnez Au moyen d'un câble USB sur l'écran. Sélectionnez la méthode de configuration sans fil. Ensuite, cliquez sur Suivant.

7 Une fois la recherche des réseaux sans fil terminée, la liste des réseaux sans fil détectés par votre appareil s'affiche. Cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le nom de SSID souhaité (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Ad-hoc.
• Canal: Sélectionnez le canal. (Régl. auto ou 2 412 MHz à 2 467 MHz).
• Authentication: Sélectionnez un type d'authentification.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données. Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128).
• Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc.

Sélectionnez Sys. ouvert ou Clé partagée pour l'authentification et cliquez sur Suivant.

Configuration du réseau sans fil

• Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l'aide d'une clé de cryptage WEP 64 ou 128 bits.

La fenêtre regroupant les paramètres du réseau sans fil s'affiche. Vérifiez les paramètres et cliquez sur Suivant.

Avant de saisir l'adresse IP de l'appareil, vous devez disposer des informations de configuration réseau de l'ordinateur. Si la configuration réseau de l'ordinateur est définie sur DHCP, les paramètres du réseau doivent également être. De même, si la configuration réseau de l'ordinateur est définie sur Statique, les paramètres du réseau doivent également être.

Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l'administrateur réseau pour obtenir l'adresse IP statique.

• Dans le cas de la méthode DHCP.

Si la méthode d'allocation d'adresses IP est DHCP, vérifie que DHCP apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d'attribution en Recevoir automatiquement l'adresse IP (DHCP).

• Dans le cas de la méthode statique.

Si la méthode d'affectation d'adresses IP est Statique, vérifie que Statique apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l'adresse IP et d'autres valeurs de configuration réseau pour l'appareil.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes:

• Adresse IP: 169.254.133.43
• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

La fenêtre Configuration du réseau sans fil terminée s'ouvre. Cliquez sur Suivant. Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et la machine. Cliquez sur Suivant. Suivez les instructions affichées dans la fenêtre d'installation.

Éléments à préparer

• Point d'accès
• Imprimante connectée au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Câble USB

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur.

3 Double-cliquez sur l'icône CD-ROM qui apparaît sur le bureau du Mac.

• Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparait sur outil de recherche.

4 Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 5 Cliquez sur Continuer. 6 Lisez le contrat de licence et cliquez sur Continuer. 7 Cliquez sur Accepter pour accepter le contrat de licence. 8 Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personneliser, vous pouvez désigner les composants individuels à installer.

9 Saisissez le mot de passe et cliquez sur OK.

Configuration du réseau sans fil

10 Sélectionnez Configuration du réseau sans fil sur le Type de connexion de l'imprimante et cliquez sur Continuer.

11 Si l'écran Paramètres sans fil apparaît, sélectionnez Au moyen d'un câble USB et cliquez sur Suivant.

Si l'écran n'apparaît pas, passez à l'étape 15.

Configuration du réseau sans fil

Lorsque la recherche est terminée, la fenêtre affiche les périphériques connectés au réseau sans fil. Sélectionnez le nom (SSID) du point d'accès que vous souhaitez utiliser et cliquez sur Suivant.

Lorsque vous définissez manuellement la configuration de réseau sans fil, cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le SSID du point d'accès (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Infrastructure.
• Authentication: Sélectionnez un type d'authentication.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données.

Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

WPA personnel ou WPA2 personnel: Sélectionnez cette option pour authentifier le serveur d'impression à partir d'une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d'accès et sur chacun de ses clients.

• Cryptage: Sélectionnez le cryptage. (aucun, WEP64, WEP128, TKIP, AES)
• Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité sont définis pour le point d'accès.

Saisissez le mot de passe du réseau du point d'accès (ou du routeur).

La fenêtre regroupant les paramètres du réseau sans fil s'affiche. Vérifiez les paramètres et cliquez sur Suivant.

• L'option Wi-Fi Direct n'apparaît sur l'écran que si votre imprimante prend en charge cette fonction.
• L'utilisation de Samsung Easy Printer Manager vous permet de construire le réseau Wi-Fi Direct (voir « Configuration de Wi-Fi Direct » à la page 119).
• Nom de Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 22 caractères.
• Configuration du mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.

14 La fenêtre Configuration du réseau sans fil terminée s'ouvre. Cliquez sur Suivant. 15 Lorsque le paramétrage du réseau sans fil est terminé, débranchez le câble USB entre l'ordinateur et la machine. Cliquez sur Suivant.

Éléments à préparer

• Mac compatible Wi-Fi fonctionnant avec Mac OS 10.7 ou supérieur et un point d'accès (routeur)
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur.

3 Double-cliquez sur l'icône CD-ROM qui apparaît sur le bureau du Mac.

• Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparait sur outil de recherche.

Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 5 Cliquez sur Continuer.

6 Lisez le contrat de licence et cliquez sur Continuer. 7 Cliquez sur Accepter pour accepter le contrat de licence. 8 Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personnaliser, vous pouvez désigner les composants individuels à installer.

9 Saisissez le mot de passe et cliquez sur OK. 10 Sélectionnez Configuration du réseau sans fil sur le Type de connexion de l'imprimante et cliquez sur Continuer.

Configuration du réseau sans fil

11 Si l'écran Paramètres sans fil apparaît, sélectionnez Au moyen d'une connexion directe sans fil et cliquez sur Suivant.

Si l'écran n'apparaît pas, passez à l'étape 13.

Si l'écran ci-dessous apparaît, appuyez sur le bouton (WPS) du panneau de commande dans les 2 minutes.

Appuyez sur le bouton WPS de votre imprimante

Pour utiliser votre imprimante dans un environnement de réseau sans fil, vous devez configurer les paramètres de réseau sans fil de votre imprimante afin qu'elle communique avec le point d'accès ou le routeur de votre réseau.

Pour accéder à l'imprimante en toute sécurité, la configuration exige votre confirmation. Veuillez appuyer sur le bouton WPS de votre imprimante.

Vous devez appuyer sur le bouton WPS de votre imprimante dans les deux minutes.

< Retour

Suivant >

Annuler

Lorsque le paramétrage du réseau sans fil est terminé, cliquez sur Suivant. Une fois l'installation terminée, cliquez sur Fermer.

Réseau ad-hoc via un câble USB

Si vous ne possédez pas de point d'accès (AP), vous pouvez toujours connecter l'appareil sans fil à votre ordinateur en configurant un réseau sans fil ad-hoc en suivant les indications simples suivantes.

Éléments à préparer

• Ordinateur connecté au réseau
• CD de logiciels fourni avec votre appareil
• Un appareil installé avec une interface réseau sans fil
• Cable USB

Création du réseau ad-hoc sous mac

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Insérez le CD de logiciels fourni dans le lecteur.

3 Double-cliquez sur l'icône CD-ROM qui apparaît sur le bureau du Mac.

• Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparait sur outil de recherche.

4 Double-cliquez sur le dossier MAC Installer > icône Installer OS X. 5 Cliquez sur Continuer. 6 Lisez le contrat de licence et cliquez sur Continuer. 7 Cliquez sur Accepter pour accepter le contrat de licence. 8 Cliquez sur Installer. Tous les composants nécessaires aux opérations de l'appareil seront installés.

Si vous sélectionnez Personnaliser, vous pouvez désigner les composants individuels à installer.

9 Saisissez le mot de passe et cliquez sur OK.

Configuration du réseau sans fil

10 Sélectionnez Configuration du réseau sans fil sur le Type de connexion de l'imprimante et cliquez sur Continuer.

11 Une fois la recherche des réseaux sans fil terminée, la liste des réseaux sans fil détectés par votre appareil s'affiche. Cliquez sur Réglage avancé.

• Entrez le nom du réseau sans fil : Saisissez le nom de SSID (le SSID est sensible à la casse). Mode de fonctionnement : Sélectionnez Ad-hoc.
• Canal: Sélectionnez le canal (Régl. auto ou 2412 MHz à 2467 MHz).
• Authentication: Sélectionnez un type d'authentification.

Sys. ouvert: L'authentication n'est pas utilisée et le cryptage peut l'être ou non, en fonction de l'enjeu de sécurité des données. Clé part.: L'authentication est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.

• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128).
• Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
• Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau.
• Indice de clé WEP : Si vous utilisez le cryptage WEP, sélectionnez l'Indice de clé WEP approprié.

La fenêtre de la sécurité du réseau sans fil s'affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc.

Sélectionnez Sys. ouvert ou Clé partagée pour l'authentification et cliquez sur Suivant.

• Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l'aide d'une clé de cryptage WEP 64 ou 128 bits.

Configuration du réseau sans fil

La fenêtre regroupant les paramètres du réseau sans fil s'affiche. Vérifiez les paramètres et cliquez sur Suivant.

Avant de saisir l'adresse IP de l'appareil, vous devez disposer des informations de configuration réseau de l'ordinateur. Si la configuration réseau de l'ordinateur est définie sur DHCP, les paramètres du réseau doivent également l'être. De même, si la configuration réseau de l'ordinateur est définie sur Statique, les paramètres du réseau doivent également l'être.

Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l'administrateur réseau pour obtenir l'adresse IP statique.

• Dans le cas de la méthode DHCP.

Si la méthode d'allocation d'adresses IP est DHCP, vérifie que DHCP apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d'attribution en Recevoir automatiquement l'adresse IP (DHCP).

• Dans le cas de la méthode statique.

Si la méthode d'affectation d'adresses IP est Statique, vérifie que Statique apparait bien dans la fenêtre Confirmation de la configuration d'un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l'adresse IP et d'autres valeurs de configuration réseau pour l'appareil.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes :

• Adresse IP: 169.254.133.43
• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

Lorsque s'affiche la fenêtre indiquant que la connexion du câble réseau est confirmée, débranchez le câble réseau et cliquez sur Suivant.

Si le câble réseau est branché, il peut être difficile de configurer l'appareil lors de la configuration du réseau sans fil.

La connexion au réseau sans fil s'effectue en fonction de la configuration réseau. La configuration du réseau sans fil est terminée. Une fois l'installation terminée, cliquez sur Quitter.

Une fois connecté au réseau sans fil, vous devez installer le pilote d'un appareil afin de procéder à l'impression depuis une application (voir « Installation sous Mac » à la page 86).

Activation/désactivation du réseau wi-fi

1 Vérifiez si le câble réseau est correctement raccordé à l'appareil. Si ce n'est pas le cas, connectez l'appareil avec un câble réseau standard. 2 Démarrez un navigateur Web, comme Internet Explorer, Safari, ou Firefox, et entrez la nouvelle adresse IP de votre appareil dans la fenêtre du navigateur.

Par exemple :

http://192,168,1,133/

3 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service. 4 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session.

ID: admin Mot de passe: sec00000

Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Config. réseau. Cliquez sur Sans fil > Perso.

Vous pouvez également activer ou désactiver le réseau Wi-Fi.

Configuration de l'impression via wi-fi direct pour mobiles

Wi-Fi Direct est une méthode de connexion poste à poste facile à configurer entre une imprimante et un périphérique mobile prenant en charge Wi-Fi Direct, qui procure une connexion sécurisée et une meilleure bande passante que le mode ad hoc.

Grâce à Wi-Fi Direct, vous pouvez connecter votre imprimante à un réseau Wi-Fi Direct tout en vous connectant à un point d'accès. De plus, vous pouvez utiliser un réseau filaire et un réseau Wi-Fi Direct simultanément, de telle façon que plusieurs utilisateurs peuvent accéder et imprimer des documents à la fois à partir du réseau Wi-Fi Direct et du réseau filaire.

• Vous ne pouvez pas vous connecter à Internet par le biais du réseau Wi-Fi Direct du périphérique mobile.
• La liste des protocoles pris en charge peut différer de celle de votre réseau, les réseaux Wi-Fi Direct ne prenant PAS en charge l'IPv6, le filtrage du réseau, l'IPSec, le WINS et les services SLP.
• Un maximum de quatre périphériques mobiles peuvent se connecter à Wi-Fi Direct en même temps.

Configuration de wi-fi direct

Vous pouvez activer la fonction Wi-Fi Direct en suivant l'une des méthodes suivantes.

À partir de l'ordinateur connecté par câble USB (recommandée)

• Lorsque l'installation du pilote est terminée, Samsung Easy Printer Manager peut être configuré et vous pouvez apporter des modifications à Wi-Fi Direct.

Samsung Easy Printer Manager est disponible uniquement pour les utilisateurs de Windows et de Mac.

• Dans le menu Démarrer, Sélectionnez Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager > Paramètres du périphérique > Réseau.
• Wi-Fi Direct activé/désactivé : Sélectionnez Activé pour activer.
• Nom du péripérisque : entrez le nom de l'imprimante afin de rechercher votre imprimante sur un réseau sans fil. Par défaut, le nom du péripérisque est le nom du modele.
• Adresse IP : entreprises l'adresse IP de l'imprimante. Cette adresse IP n'est utilisée que sur le réseau local et non pas sur le réseau filaire ou sans fil en infrastructure. Nous vous recommandons d'utiliser l'adresse IP locale par défaut (l'adresse IP locale par défaut de l'imprimante pour le Wi-Fi Direct est 192.168.3.1).
• Propriétaire du groupe : activez cette option pour affecter l'imprimante au propriétaire d'un groupe Wi-Fi Direct. Le Propriétaire du groupe joue le même rôle qu'un point d'accès sans fil. Nous vous recommandons d'activer cette option.
• Mot de passe réseau : si votre imprimante est du type Propriétaire du groupe, un Mot de passe réseau est requis pour que les autres périphériques mobiles puissent se connecter à votre imprimante. Vous pouvez configurer un mot de passe réseau vous-même, ou bien vous pouvez conserver le mot de passe réseau fourni et généré au hasard par défaut.

Configuration du périphérique mobile

• Après avoir configuré le Wi-Fi Direct à partir de l'imprimante, consultez le mode d'emploi du périphérique mobile que vous utilisez pour configurer son Wi-Fi Direct.
• Après avoir configuré le Wi-Fi Direct, vous devez télécharger une application d'impression mobile. (Par exemple, Samsung Mobile Printer) afin d'imprimer à partir de votre smartphone.

Configuration du réseau sans fil

• Lorsque vous avez trouvé une imprimante à laquelle vous souhaitez vous connecter à partir de votre périphérique mobile, sélectionnez l'imprimante : le voyant de l'imprimante clignotera. Appuyez sur le bouton WPS de l'imprimante : celle-ci se connectera à votre périphérique mobile.
• Si votre périphérique mobile ne prend pas en charge le WPS, vous devez entrer le « mot de passe réseau » de l'imprimante au lieu d'appuyer sur le bouton WPS.

Imprimantes introuvables

• Notre appareil n'est peut-être pas allumé. Mettez l'ordinateur et l'appareil sous tension. Le câble USB n'est pas raccordé entre l'ordinateur et l'appareil. Raccordez votre ordinateur à votre appareil à l'aide du câble USB.
• L'appareil ne prend pas en charge le réseau sans fil. Consultez le mode d'emploi du CD de logiciels fourni avec votre appareil et préparez un appareil réseau sans fil.

Échec de la connexion - nom de réseau sans fil introuvable

• L'appareil ne parvient pas à tracer le nom du réseau (SSID) que vous avez sélectionné ou saisi. Vérifiez le nom de réseau (SSID) sur votre point d'accès et essayez de vous connecter à nouveau. Le point d'accès n'est pas allumé. Mettez le point d'accès sous tension.

Échec de la connexion - sécurité incorrecte

• La sécurité n'est pas correctement configurée. Vérifiez la sécurité configurée au niveau de votre point d'accès et de votre appareil.

Échec de la connexion - erreur de connexion générale

• Notre ordinateur ne reçoit pas de signal de votre appareil. Vérifiez le câble USB et l'alimentation de l'appareil.

Étape de la connexion - réseau câble connecté

• L'appareil est raccordé avec un câble de réseau cable. Déconnectez le câble de réseau cable de votre appareil.

Échec de la connexion - attribution de l'adresse IP

• Éteignez, puis rallumez le point d'accès (ou le routeur sans fil) et la machine.

Erreur de connexion à l'ordinateur

• L'adresse réseau configurée ne permet pas d'établir la connexion entre l'ordinateur et l'appareil.
• Dans le cas d'un environnement réseau DHCP

L'appareil reçoit automatiquement l'adresse IP (DHCP) lorsque l'ordinateur est configuré sur DHCP.

Si la tâche d'impression ne fonctionne pas en mode DHCP, le problème peut provenir de la modification automatique de l'adresse IP. Comparez les adresses IP du produit et du port d'impression.

1 Imprimez le rapport sur les informations du réseau de votre imprimante, puis vérifiez l'adresse IP (voir « Impression d'un rapport de configuration réseau » à la page 92). 2 Vérifiez l'adresse IP du port d'impression sur votre ordinateur.

Cliquez sur le menu Windows Démarrer.

• Sous Windows 8, à partir des Charms, Sélectionnez Rechercher > Paramètres.

Sous Windows XP/Server 2003, Sélectionnez Imprimantes et télécopieurs. - Sous Windows Server 2008/Vista, Sélectionnez Panneau de configuration > Matériel et audio > Imprimantes. - Sous Windows Server 2008 R2, Sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes. - Sous Windows 7/ Windows 8, Sélectionnez Panneau de configuration > Périphériques et imprimantes. Cliquez avec le bouton droit sur votre appareil.

d Sous Windows XP/2003/2008/Vista, appuyez sur Propriétés. Sous Windows 7 / Windows 8 ou Windows Server 2008 R2, Sélectionnez, dans les menus contextuels, les Propriétés de l'imprimante.

Si la marque accompagne l'élément Propriétés de l'imprimante, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

Cliquez sur l'onglet Port. Cliquez sur le bouton Configurer le port. Vérifiez si Nom de l'imprimante ou adresse IP : est l'adresse IP de la feuille de configuration du réseau.

Modifiez l'adresse IP du port d'impression si elle est différente de celle du rapport sur les informations du réseau.

Si vous souhaitez utiliser le CD d'installation du logiciel pour modifier l'IP du port, connectez-vous à une imprimante du réseau. Ensemble, reconnectez l'adresse IP.

• Dans le cas d'un environnement réseau statique

L'appareil utilise l'adresse statique lorsque l'ordinateur est configuré sur adresse statique.

Par exemple :

Si les informations réseau de l'ordinateur sont les suivantes :

• Adresse IP: 169.254.133.42
• Masque de sous-réseau: 255.255.0.0

Les informations réseau de l'appareil doivent alors être les suivantes :

• Adresse IP: 169.254.133.43

Configuration du réseau sans fil

• Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l'ordinateur.)
• Passerelle: 169.254.133.1

Autres problèmes

Si des problèmes survennent alors que vous utilisez l'appareil sur un réseau, vérifiez les éléments suivants:

Pour obtenir des informations sur le point d'accès (ou le routeur sans fil), consultez son propre mode d'emploi.

• Vous ne pouvez pas activer les réseaux filaires et les réseaux sans fil simultanément.
• Il est possible que votre ordinateur, votre point d'accès (ou routeur sans fil) ou votre appareil ne soit pas sous tension.
• Vérifiez la réception sans fil autour de l'appareil. Si le routeur est éloigné de l'appareil ou s'il y a un obstacle, vous pourriez avoir des difficultés à recevoir le signal.
• Éteignez, puis rallumez le point d'accès (ou le routeur sans fil), l'appareil et l'ordinateur. Cela peut parfois permettre de récapérer la communication réseau.
• Vérifiez si le pare-feu logiciel (V3 ou Norton) bloque la communication. Si l'ordinateur et l'appareil raccordés sur un même réseau ne peuvent pas se trouver, un pare-feu peut bloquer la communication. Reportez-vous au mode d'emploi du pare-feu pour le désactiver, puis relancez la recherche de l'appareil.
• Vérifiez si l'adresse IP de l'appareil est correctement affectée. Vous pouvez vérifier l'adresse IP en imprimant le rapport de configuration réseau.
• Vérifiez si le point d'accès (ou le routeur sans fil) possède une sécurité configurée (mot de passe). S'il possède un mot de passe, consultez l'administrateur du point d'accès (ou routeur sans fil).
• Vérifiez l'adresse IP de l'appareil. Réinstallez le pilote de l'appareil et modifiez les paramètres pour connecter l'appareil au réseau. En raison des caractéristiques de DHCP, l'adresse IP affectée peut changer si l'appareil n'est pas utilisé pendant une longue période ou si le point d'accès a été redéfini.

Enregistrez l'adresse MAC du produit lorsque vous configurez le serveur DHCP sur le point d'accès (ou le routeur sans fil). Ensuite, vous pouvez toujours utiliser l'adresse IP associée à l'adresse MAC. Vous pouvez identifier l'adresse MAC de votre appareil en imprimant un rapport de configuration réseau (voir « Impression d'un rapport de configuration réseau » à la page 92).

• Vérifiez l'environnement sans fil. Vous pourriez ne pas être en mesure de vous connecter au réseau dans l'environnement d'infrastructure, au sein duquel vous devez saisir les informations d'un utilisateur avant de vous connecter au point d'accès (ou au routeur sans fil).

Configuration du réseau sans fil

• Cet appareil ne prend en charge que les normes IEEE 802.11 b/g/n et Wi-Fi. Les autres types de communication sans fil (par exemple, Bluetooth), ne sont pas pris en charge.
• Lorsque vous utilisez le mode Ad-hoc, pour les systèmes d'exploitation tels que Windows Vista, vous pourriez avoir à définir les paramètres de connexion réseau à chaque fois que vous utilisez l'appareil sans fil.
• Vous ne pouvez pas utiliser simultanément le mode Infrastructure et le mode Ad-hoc pour un appareil réseau sans fil Samsung. L'appareil se trouve à portée du réseau sans fil.
• L'appareil ne se trouve pas à proximité d'obstacles susceptibles de bloquer le signal sans fil.

Retirez tout objet métallique de grande taille placé entre le point d'accès (ou le routeur sans fil) et l'appareil.

Assurez-vous que l'appareil et le point d'accès sans fil (ou le routeur sans fil) ne sont pas séparés par des poteaux, des murs ou des colonnes de support contenant du métal ou du béton.

• L'appareil ne se trouve pas à proximité d'autres appareils électroniques qui pourraient provoquer des interférences avec le signal sans fil. De nombreux appareils peuvent provoquer des interférences avec le signal sans fil, et notamment les fours à micro-ondes et certains périphériques Bluetooth.
• Si la configuration de votre point d'accès (ou de votre routeur sans fil) change, vous devrez reconfigurer le réseau sans fil de votre produit.
• Le nombre maximal de périphériques pouvant être connectés via Wi-Fi Direct est 3.
• Si Wi-Fi Direct est activé, cette machine ne prend en charge que IEEE 802.11 b/g.
• Si le point d'accès est paramétré pour fonctionner avec la norme 802.11n uniquement, il peut ne pas se connecter à votre machine.

Samsung mobile print

Samsung Mobile Print est une application gratuite qui permet aux utilisateurs d'imprimer des photos, des documents et des pages Internet à partir d'un smartphone ou d'une tablette. Samsung Mobile Print est compatible non seulement avec votre smartphone Android et iOS, mais également avec votre iPod Touch et tablet PC. Il permet de connecter votre périphérique mobile à une imprimante Samsung connectée au réseau, ou à une imprimante sans fil par le biais d'un point d'accès Wi-Fi. L'installation d'un nouveau pilote ou le paramétrage du réseau sont inutiles : installez tout simplement l'application Samsung Mobile Print, qui détectera automatiquement les imprimantes Samsung compatibles. En plus de l'impression de photos, de pages Internet et de fichiers PDF, la numérisation est également prise en charge. Si vous possédez une imprimante multifonctions Samsung, vous pouvez numériser n'importe quel document au format JPG, PDF ou PNG, pour pouvoir l'afficher rapidement et facilement sur votre périphérique mobile.

Téléchargement de samsung mobile print

Pour télécharger Samsung Mobile Print, allez à l'application store (Samsung Apps, Play Store, App Store) de votre appareil mobile et recherchez simplement « Samsung Mobile Print. » Vous pouvez également consulter iTunes pour connaître les périphériques Apple sur votre ordinateur.

Android

iOS

Systèmes d'exploitation mobiles pris en charge

Android OS 2.1 ou supérieur iOS 4.0 ou supérieur

Périphériques pris en charge

iOS 4.0 ou supérieur: iPod Touch, iPhone, iPad - Android OS 2.3 ou supérieur: Séries Galaxy et appareils mobiles Android

Utilisation de la fonction NFC

L'imprimante NFC (Near Field Communication) vous permet d'imprimer/numériser directement à partir de votre téléphone portable, juste en tenant celui-ci au-dessus de l'étiquette NFC de votre imprimante. Il ne nécessite pas l'installation d'un pilote d'imprimante ou la connexion à un point d'accès. Il vous suffit d'un téléphone portable compatible NFC. Pour pouvoir utiliser cette fonction, l'application Samsung Mobile Print doit être installée sur votre téléphone portable.

• En fonction du matériel de la coque du téléphone portable, la reconnaissance NFC peut ne pas fonctionner correctement.
• La vitesse de transmission peut varier en fonction du téléphone portable utilisé.

Configuration requise

• NFC et Wi-Fi Direct activités, application Mobile Print installées, téléphone portable avec Android OS 4.0 ou plus.

Seule une version Android OS 4.1 ou supérieure active automatiquement la fonction Wi-Fi Direct sur votre téléphone portable lorsque vous activez la fonction NFC. Nous vous recommandons de mettre à niveau votre téléphone portable vers Android OS 4.1 ou plus pour utiliser la fonctionnalité NFC.

• Imprimante avec fonction Wi-Fi Direct activée. La fonction Wi-Fi Direct est activée par défaut.

Impression

1 Vérifiez que les fonctions NFC et Wi-Fi Direct sont activées sur votre téléphone portable et que la fonction Wi-Fi Direct est activée sur votre imprimante (voir « Configuration de Wi-Fi Direct » à la page 119). 2 Pointez l'antenne NFC de votre téléphone portable (elle se trouve généralement au dos du téléphone) sur l'étiquette NFC (NFC) de votre imprimante.

Attendez quelques secondes le démarrage de l'application Samsung Mobile Print.

Utilisation de la fonction NFC

• Sur certains téléphones portables, l'antenne NFC peut ne pas se trouver au dos du téléphone. Vérifiez l'emplacement de l'antenne NFC sur votre téléphone portable avant le pointage.
• Si un message d'erreur concernant le code PIN modifié s'affiche, entrez un code PIN modifié et appuyez sur OK. Suivez les instructions sur l'écran d'application pour mettre à jour le code PIN.
• Si l'application Samsung Mobile Print n'est pas installée sur votre téléphone portable, il se connecte automatiquement sur la page de téléchargement de l'application Samsung Mobile Print. Téléchargez l'application et réessayez.

Sélectionnez le contenu que vous pouvez imprimer.

Au besoin, modifiez l'option d'impression en pressant

4 Pointez l'antenne NFC de votre téléphone portable (elle se trouve généralement au dos du téléphone) sur l'étiquette NFC (NFC) de votre imprimante.

Attendez quelques secondes que votre téléphone portable se connecte à l'imprimante.

• Sur certains téléphones portables, l'antenne NFC peut ne pas se trouver au dos du téléphone. Vérifiez l'emplacement de l'antenne NFC sur votre téléphone portable avant le pointage.
• Si un message d'erreur concernant le code PIN modifié s'affiche, entrez un code PIN modifié et appuyez sur OK. Suivez les instructions sur l'écran d'application pour mettre à jour le code PIN.

L'impression débute.

Google cloud print™

Google Cloud Print™ est un service vous permettant d'effectuer une impression sur une imprimante, à l'aide de votre smartphone, de votre tablette, ou de tout autre périphérique connecté à Internet. Enregistrez tout simplement votre compte Google sur l'imprimante : vous êtes alors prêt à utiliser le service Google Cloud Print™. Vous pouvez imprimer votre document ou votre e-mail à l'aide du système d'exploitation Chrome, du navigateur Chrome, ou d'une application Gmail™/ Google Docs™ de votre périphérique mobile, aussi vous n'avez pas besoin d'installer le pilote d'impression sur le périphérique mobile. Reportez-vous au site web Google (http://www.google.com/cloudprint/learn/ ou http://support.google.com/cloudprint) pour plus d'informations sur Google Cloud Print™.

Enregistrement de votre compte google sur l'imprimante

Assurez-vous que l'imprimante est sous tension et qu'elle est connectée à un réseau filaire ou sans fil responsable un accès à Internet. - Vous devez créer votre compte Google à l'avance.

1 Ouvrez le navigateur Chrome. 2 Rendez-vous sur www.google.com.

3 Connectez-vous au site Internet de Google à l’aide de votre adresse Gmail™. 4 Saisissez l’adresse IP de votre imprimante dans le champ d’adresse, puis appuyez sur la touche Entrée ou cliquez sur Atteindre. 5 Cliquez sur Ouverture de session en haut à droite de site Internet SyncThru™ Web Service. 6 S’il s’agit de votre première connexion à Service Web SyncThru™, vous devez vous connecter en tant qu’administrateur. Saisissez l’ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Si l'environnement réseau utilise un serveur proxy, vous devez configurer l'IP du proxy et le numéro de port dans Paramètres > Config. réseau > Google Cloud Print > Configuration du proxy. Contactez votre fournisseur de services en réseau ou votre administrateur du réseau pour plus d'informations.

Google cloud print™

Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Paramètres > Config. réseau > Google Cloud Print. Saisissez le nom et la description de votre imprimante. Cliquez sur Enregistrer.

La fenêtre surgissante de confirmation apparait.

Si vous avez configuré le navigateur pour bloquer les fenêtres surgissantes, la fenêtre de confirmation n'apparaîtra pas. Autorisez le site à afficher des fenêtres surgissantes.

Cliquez sur Terminer l'enregistrement de l'imprimante. Cliquez sur Gestion de vos imprimantes.

Désormais, votre imprimante est enregistrée dans le service Google Cloud Print™.

Les périphériques prenant en charge Google Cloud Print™ apparaîtront dans la liste.

Impression à l'aide de google cloud print™

La procédure d'impression varie selon l'application ou le périphérique que vous utilisez. Vous pouvez consulter la liste des applications prenant en charge le service Google Cloud Print™.

Assurez-vous que l'imprimante est sous tension et qu'elle est connectée à un réseau filaire ou sans fil. Un accès à Internet est important.

Impression à partir d'une application sur un périphérique mobile

Les étapes suivantes sont un exemple d'utilisation de l'application Google Docs™ sur un téléphone mobile Android.

1. Installez l'application Cloud Print sur votre périphérique mobile.

Si vous ne possédez pas l'application, téléchargez-la dans la boutique d'applications, comme l'Android Market ou l'App Store.

Accédez à l'application Google Docs™ sur votre périphérique mobile.

Google cloud print™

3. Touchez le bouton des options du document que vous souhaitez imprimer. 4. Touchez le bouton d'envoi. 5. Touchez le bouton Cloud Print. 6. Si vous le souhaitez, configurez les options d'impression. 7. Touchez Click here to Print.

Impression à partir du navigateur chrome

Les étapes suivantes ont un exemple d'utilisation du navigateur Chrome.

1 Lancez Chrome. 2 Ouvrez le document ou l'e-mail que vous souhaitez imprimer. 3 Cliquez sur l'icône en forme de clé située en haut à droite du navigateur. 4 Cliquez sur Imprimer. Un nouvel onglet apparait pour l'impression. 5 Sélectionnez Imprimer avec Google Cloud Print. 6 Cliquez sur le bouton Imprimer.

AirPrint

Seuls les appareils homologués AirPrint peuvent utiliser la fonction AirPrint. Vérifiez si l'emballage dans lequel votre appareil a été livré possède la marque de certification AirPrint.

AirPrint permet d'imprimer sans fil depuis iPhone, iPad et iPod touch utilisant la dernière version iOS.

Configuration d'airprint

Les protocoles Bonjour (mDNS) et IPP sont requis sur votre appareil pour pouvoir utiliser la fonction AirPrint. Vous pouvez activer la fonction AirPrint de l'une des façons suivantes.

1. Vérifiez si l'appareil est correctement raccordé au réseau. 2. Démarrez un navigateur Web, comme Internet Explorer, Safari, ou Firefox, et entrez la nouvelle adresse IP de votre appareil dans la fenêtre du navigateur.

Par example :

http://192,168,1,133/

3 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service.

4 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session. Saisissez l'ID et le mot de passe par défaut suivants. Pour des raisons de sécurité, nous vous recommandons de modifier le mot de passe par défaut.

ID: admin Mot de passe: sec00000

Lorsque la fenêtre Service Web SyncThru™ s'ouvre, cliquez sur Paramètres > Config. réseau. Cliquez sur Raw TCP/IP, LPR, IPP ou sur mDNS.

Vous pouvez activer le protocole IPP ou mDNS.

Par exemple, le manuel de l'iPad fournit les instructions suivantes :

1 Ouvrez l'e-mail, la photo, la page Internet ou le document que vous souhaitez imprimer. 2 touchez l'icône d'action ( ). 3 Sélectionnez le nom de votre pilote d'impression et le menu d'options à configurer. 4 Touchez le bouton Imprimer. Lancez l'impression.

Annulation d'une tâche d'impression : pour annuler une tâche d'impression ou pour consulter le résumé de l'impression, cliquez sur l'icône du centre d'impression ( ) dans la zone multitâches. Vous pouvez cliquer sur Annuler dans le centre d'impression.

3. Fonctions spéciales

Ce chapitre détaille les fonctions spéciales d'impression.

• Réglage de l'altitude 133
• Modification des réglages d'impression par défaut 134
• Paramétrer votre appareil comme appareil par défaut 135 Utilisation des options d'impression avancées 136 • Impression sous Mac 143 • Impression Linux 145

Les procédures de ce chapitre sont principalement basées sur Windows 7.

Réglage de l'altitude

La qualité d'impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la position de l'appareil par rapport au niveau de la mer. Les informations suivantes vous indiqueront comment paramétrer votre appareil de façon à obtenir une qualité d'impression optimale.

Avant de définir les paramètres d'altitude, déterminez l'altitude à laquelle vous trouvez.

• Si vous utilisez Windows ou Mac, voir « Paramètres du périphérique » à la page 157.

Si votre appareil est connecté au réseau, vous pouvez définir l'altitude via le SyncThru™ Web Service (voir « Utilisation de l'alerte SyncThru™ Web Service » à la page 152).

Modification des réglages d'impression par défaut

1 Cliquez sur le menu Windows Démarrer.

• Sous Windows 8, à partir des Charms, Sélectionnez Rechercher > Paramètres.

2 Sous Windows XP/Server 2003, Sélectionnez Imprimantes et télécopieurs.

• Sous Windows Server 2008/Vista, Sélectionnez Panneau de configuration > Matériel et audio > Imprimantes.
• Sous Windows Server 2008 R2, Sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes.
• Sous Windows 7/ Windows 8, Sélectionnez Panneau de configuration > Périphériques et imprimantes.

3 Cliquez avec le bouton droit sur votre appareil. 4 Sous Windows XP/Server 2003/Server 2008/Vista, Sélectionnez Options d'impression.

Sous Windows 7, Windows 8 ou Windows Server 2008 R2, dans les menus contextuels, Sélectionnez les Options d'impression.

Si la marque accompagne l'objet Options d'impression, vous pouvez sélectionner les autres pilotes d'impression reliés à l'imprimante sélectionnée.

5 Dans chaque onglet, modifiez les paramètres. 6 Cliquez sur OK.

Si vous souhaitez modifier les réglages pour chaque tâche d'impression, changez-les dans les Options d'impression.

Paramétrer votre appareil comme appareil par défaut

1 Cliquez sur le menu Windows Démarrer. - Sous Windows 8, à partir des Charms, Sélectionnez Rechercher > Paramètres. 2 Sous Windows XP/Server 2003, Sélectionnez Imprimantes et télécopieurs. - Sous Windows Server 2008/Vista, Sélectionnez Panneau de configuration > Matériel et audio > Imprimantes. - Sous Windows Server 2008 R2, Sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes. - Sous Windows 7/ Windows 8, Sélectionnez Panneau de configuration > Périphériques et imprimantes.

3 Sélectionnez votre appareil. 4 Cliquez avec le bouton droit sur votre appareil et sélectionnez Définir comme imprimante par défaut.

Pour Windows 7, Windows 8 ou Windows Server 2008 R2, si la marque accompagne l'élément Définir comme imprimante par défaut, vous pouvez désirer d'autres pilotes d'impression connectés à l'imprimante sélectionnée.

Utilisation des options d'impression avancées

• Pilote d'impression XPS : utilisé pour effectuer des impressions au format de fichier XPS.
• Le pilote d'impression XPS ne peut être installé que sur le système d'exploitation Windows Vista ou supérieur.
• Installez la mémoire optionnelle lorsqu'une tâche XPS ne s'imprime pas, car cela signifie que la mémoire est insuffisante dans l'imprimante.
• Pour les modèles dont le pilote XPS figure sur le site Internet de Samsung, http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements.

Impression dans un fichier (PRN)

Vous devrez parfois sauvegarder les données d'impression en tant que fichier.

1 Dans la fenêtre Imprimer, cochez la case Imprimer dans un fichier.

2 Cliquez sur Imprimer. 3 Saisissez le chemin d'accès et le nom du fichier de destination, et cliquez ensuite sur OK.

Par exemple, c:\Temp\nom de fichier.

Si vous ne saisissez que le nom de fichier, le fichier est automatiquement enregistré dans Mes documents, Documents et paramètres, ou Utilisateurs. Le dossier enregistré peut varier suivant votre système d'exploitation ou l'application utilisée.

Présentation des fonctions spéciales d'impression

Lorsque vous imprimez, vous pouvez utiliser des options d'impression avancées.

Pour exploiter pleinement les fonctions de votre pilote d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer de l'application pour changer les paramètres d'impression. Le nom d'appareil qui apparaît dans la fenêtre des propriétés de l'imprimante peut varier en fonction de l'appareil utilisé.

• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.
• Sélectionnez l’Aide ou cliquez sur le bouton dans la fenêtre, ou appuyez sur la touche F1 de votre clavier, puis cliquez sur l’une des options que vous souhaitez découvrir (voir « Utilisation de l’aide » à la page 38).

Élément	Description
Plusieurs pages par face	Permet de sélectionner le nombre de pages à imprimer sur une même feuille. Si vous choisissez d'imprimer plusieurs pages par feuille, les pages sont réduites et organises dans l'ordre indiqué. Vous pouvez imprimer jusqu'à 16 pages par feuille.

Utilisation des options d'impression avancées

Élément	Description
Affiche	Permet d'imprimer un document d'une seule page sur 4 (poster 2x2), 9 (poster 3x3) ou 16 (poster 4x4) pages que vous pouvez coller ensemble pour former un poster. Sélectionnez la valeur Chevauchement. Spécifiez Chevauchement en millimètres ou pouces en sélectionnant la case d'options en haut à droite de l'onglet De base pour facilititer le collage des feuilles ensemble.
Impression brochuraa	Permet d'imprimer votre document en recto- verso et d'organiser les pages imprimées afin de pouvoir les relier en les pliant par leur milieu. Si vous souhaitez réalisier une brochure, vous doivent imprimer sur un support au format Letter, Legal, A4, US Folio ou Oficio.
	L'option Impression brochure n'est pas disponible pour tous les formats papier. Sélectionnez l'option de Format de papier disponible dans l'onglet Papier pour vérifier quels formats de papier sont disponibles. Si vous sélectionnez un format de papier non disponible, cette option peut être automatiquement annulée. Sélectionnez uniquement du papier disponible (du papier sans la marque où).

Utilisation des options d'impression avancées

Élément	Description
Impression recto-verse (manuelle)a	Permet d'imprimer sur les deux faces d'une feuille de papier (recto/verso).
	•若您 pouvez utiliser cette fonctionnalité avec du papier au format Letter, Legal, A4, Folio ou Oficio. • Si votre apparéil ne dispose pas d'un module recto verso, vous doivent terminer le travail d'impression manuellement. L' apparéil imprime d'abord toutes les autres pages du document. Ensuite, un message s'affiche sur votre ordinateur. • Nous vous recommendons de ne pas imprimer des deux côts des supports spéciaux, comme les enveloppées, ou le papier écais. Ceci peut entraîner un bourrage papier ou endommager l' apparéil.
	• Bord long: Ce mode est la mise en page traditionnelle utilisée pour la reliure des livres. • Bord court: Ce mode est la mise en page traditionnelle utilisée pour la reliure des calendriers.
Options du papier	Permet de modifier la taille d'un document, pour apparaitre plus grand ou plus petit sur la page imprimée, en entrant le pourcentage d'agrandissement ou de réduction du document.

Utilisation des options d'impression avancées

Éléments	Description
Filigrane Confidential	L'option Filigrane vous permet d'imprimer du texte sur un document existant. Par exemple, vous l'utilisez lorsque vous souhaitez imprimer le texte « BROUILON » ou « CONFIDENTIEL » en diagonale sur la première page ou sur toutes les pages d'un document.
Filigrane (Écitation d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur sur l'onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Saisissez le texte voulu dans le champ Texte du filigrane. Vous pouvez entraîr jusqu'à 256 caractères. Le texte s'affiche dans la fenêtre d'aperçu.
Filigrane (Modification d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur sur l'onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifier le message et les options du filigrane. d Cliqueur sur Mettre à jour pour enregistrer les modifications. e Cliqueur sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.
Filigrane (Suppression d'un filigrane)	a Pour changer les paramètres d'impression à partir de votre application, accédez à Options d'impression. b Cliqueur sur l'onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s'ouvre. c Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis;cliqueur sur Supprimer. d Cliqueur sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.

Utilisation des options d'impression avancées

Éléments	Description
Surimpressiona A → A→ W OR L B E H→	Cette option n'est disponible que si vous utilisez le pilote d'impression PCL/SPL (voir « Logiciel » à la page 7). Les surimpressions consistent en du texte et/ou en des images enregistrés sur le disque dur de l'ordinateur sous un format spécifique et qui peuvent être imprimés sur n'importequel document. Elles replacent souvent les papiers à en-tête. Plutôt que d'avoir recours à un en-tête préimprimé, vous pouze créé une surimpression comportant les mêmes informations que cet en-tête. Vous n'avez donc plus à charger votre papier à en-tête habituel pour imprimer une dette à l'en-tête de votre entreprise: imprimez simplement la surimpression d'en-tête sur votre document. Pour utiliser une surimpression de page, vous doivent préalablement la creator, et y insérer votre logo ou votre image.
	• Le format du document de surimpression doit être identique à celui du document imprimé avec la surimpression. Vous ne pouze pas créé de surimpression comportant un filigrane. • Le fichier de surimpression et le document à imprimer doivent avoir la même résolution.
Surimpression ( Création d'une nouvelle surimpression de page)	a Pour enregistrer le document en tant que surimpression, accédez aux Options d'impression. b Cliquez sur l'onglet Avancé, Sélectionnez Modifier dans la liste déroulante Texte. La fenêtre Modifier les surimpressions apparait. c Dans la fenêtre Modifier les surimpressions, cliquez sur Créer. d Dans la fenêtre Enregistrer sous, saississez un nom compteant jusqu'à huit caractères dans la case Nom. Sélectionnez le chemin de destination, si nécessaire (le chemin par défaut est C:\Formover). e Cliquez sur Enregistrer Le nom choisi apparaît dans Listel des surimpressions. f Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer. Le fichier n'est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.

Utilisation des options d'impression avancées

Élément	Description
Surimpression (Utilisation d'une surimpression de page)	a Cliquez sur l'onglet Avancé. b Sélectionnez la surimpression désirée dans la liste déroulante Texte. c Si le fichier de surimpression souhaité n'apparait pas dans la liste déroulante Texte, Sélectionnez Modifier... dans la liste et cliquez sur Charger. Sélectionnez le fichier de surimpression que vous souhaitez utiliser. Si vous avez enregistré le fichier de surimpression à utiliser dans une source externe, vous pouze le charger à partir de la fenètre Ouvrir. Après avoir sélectionné le fichier, cliquez sur Ouvrir. Le fichier apparaît dans la zone Liste des surimpressions et vous pouze donc l'imprimer. Sélectionnez la surimpression dans la zone Liste des surimpressions. d Si nécessaire, cochez la case Confirmer la surimpression. Si cette case est cochée, un message vous demande de confirmer l'application de la surimpression, chaque fois que vous imprimez un document. Si cette case n'est pas cochée et qu'une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document. e Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer.
Surimpression (Suppression d'une surimpression)	a Dans la fenêtre Options d'impression, cliquez sur l'onglet Avancé. b Sélectionnez Modifier dans la liste déroulante Texte. c Sélectionnez la surimpression à supprimer dans la boîte Liste des surimpressions. d Cliquez sur Supprimer. e Lorsque le message de confirmation apparait, cliquez sur Oui. f Cliquez sur OK ou Imprimer jusqu'à ce que vous quittiez la fenêtre Imprimer. Vous pouze supprimer les surimpressions de page dont vous ne vous servez plus.

a. Cette option n'est pas disponible lorsque vous utilisez le pilote XPS.

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge.

Impression d'un document

Lorsque vous imprimez à partir d’un Mac, vous devez vérifier la configuration du pilote d’impression dans chaque application utilisée. Pour imprimer à partir d’un Mac, procédez comme suit :

1 Ouvrez le document à imprimer. 2 Ouvrez le menu Fichier et cliquez sur Format d'impression ou Mise en page du document dans certaines applications. 3 Choisissez votre format papier, l'orientation, la mise à l'échelle, les autres options, et assurez-vous que votre appareil est sélectionné. Cliquez sur OK. 4 Ouvrez le menu Fichier et cliquez sur Imprimer. 5 Sélectionnez le nombre de copies et indiquez les numéros de pages à imprimer. 6 Cliquez sur Imprimer.

Changer les paramètres d'imprimante

Lorsque vous imprimez, vous pouvez utiliser des options d'impression avancées.

Ouvrez une application et sélectionnez Imprimer dans le menu Fichier. Le nom d'appareil qui apparait dans la fenêtre des propriétés de l'imprimante peut varier en fonction de l'appareil utilisé. Le reste des éléments de la fenêtre des propriétés de l'imprimante est toujours identique aux éléments suivants.

Impression de plusieurs pages sur une seule feuille

Vous pouvez imprimer plusieurs pages sur une seule feuille de papier. Cette option vous permet d'imprimer les brouillons en mode économique.

1 Ouvrez une application et sélectionnez Imprimer dans le menu Fichier. 2 Sélectionnez Mise en page dans la liste déroulante Orientation. Dans la liste déroulante Page(s) par feuille, sélectionnez le nombre de pages que vous souhaitez imprimer sur une feuille de papier. 3 Sélectionnez les autres options à utiliser. 4 Cliquez sur Imprimer. L'appareil imprime le nombre de pages sélectionné sur une seule feuille de papier.

Impression recto verso

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge.

Avant d'imprimer en mode recto verso, vous devez sélectionner le bord de reliure de votre document final. Les options de reliure sont les suivantes:

• Reliure bord long : cette option est la mise en page traditionnelle utilisée pour la reliure des livres.
• Reliure bord court : cette option est le type souvent utilisé pour les documents de type calendrier.

1. Sélectionnez la commande Imprimer du menu Fichier dans l'application Mac. 2. Sélectionnez Mise en page dans la liste déroulante Orientation. 3. Sélectionnez une orientation de reliure dans l'option Recto verso. 4. Sélectionnez les autres options à utiliser. 5. Cliquez sur Imprimer ; l'appareil imprime sur les deux faces du papier.

Si vous imprimez plus de deux copies, la première et la deuxième peuvent s'imprimer sur la même feuille de papier. Évitez d'imprimer sur les deux faces d'une feuille lorsque vous imprimez plus d'une copie.

Utilisation de l'aide

Cliquez sur le point d'interrogation en bas à gauche de la fenêtre, puis sur le sujet pour lequel vous souhaitez obtenir des informations. Une fenêtre contextuelle apparait alors, importante des informations à propos des fonctionnalités de cette option du pilote.

Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge.

Impression à partir d'applications

Vous pouvez réaliser des impressions à partir de nombreuses applications Linux, à l'aide du système CUPS (Common UNIX Printing System). Vous pouvez ainsi procéder à des impressions sur votre appareil à partir de n'importe quelle application de ce type.

1 Ouvrez le document à imprimer. 2 Ouvrez le menu File et cliquez sur Page Setup (Print Setup dans certaines applications). 3 Choisissez votre format papier, l'orientation et assurez-vous que votre appareil est sélectionné. Cliquez sur Appliquer. 4 Ouvrez le menu Fichier et cliquez sur Print. 5 Sélectionnez votre imprimante. 6 Sélectionnez le nombre de copies et indiquez les numéros de pages à imprimer.

7 Modifiez les autres options d'impression dans chaque onglet, si nécessaire. 8 Cliquez sur Print.

L'impression recto verso automatique/manuelle peut ne pas être disponible selon le modèle. Vous pouvez également utiliser le système d'impression « Ip » ou « Ipr » ou d'autres applications pour l'impression des pages paires-impaires.

Impression de fichiers

Vous pouvez imprimer des textes, des images et des fichiers pdf sur l'appareil à l'aide de CUPS (de la manière habituelle, c'est-à-dire directement à partir de l'interface de ligne de commande). Pour ce faire, vous pouvez utiliser l'utilitaire CUPS Ip ou Ipr. Vous pouvez imprimer ces fichiers au moyen du format de commande ci-dessous.

"Ip -d -o "

Veuillez vous référer à la page-manuel Ip ou lpr de votre système pour obtenir plus de détails.

Configuration des propriétés de l'imprimante

Vous pouvez modifier les options d'impression par défaut ou le type de connexion avec l'utilitaire d'impression fourni avec le système d'exploitation.

1. Lancez l'utilitaire d'impression (Allez dans System > Administration > Printing ou exécutez la commande "system-config-printer" dans le programme Terminal). 2. Sélectionnez votre imprimante ou double-cliquez dessus. 3. Modifiez les options d'impression par défaut ou le type de connexion. 4. Cliquez sur Apply.

4. Outils de gestion utiles

Ce chapitre présente les outils de gestion fournis pour vous aider à tirer pleinement parti de votre appareil.

• Accéder aux outils de gestion 148 Samsung AnyWeb Print 150
• Easy Eco Driver 151 Utilisation de l'alerte SyncThru™ Web Service 152 Utilisation de Samsung Easy Printer Manager 155 Utilisation de Etat de l'imprimante Samsung 158 Utilisation de Samsung Printer Experience 160

Accéder aux outils de gestion

Samsung offre un large éventail d'outils de gestion pour les imprimantes Samsung.

Assurez-vous que l'appareil est connecté à votre ordinateur et qu'il est sous tension. 2 Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes.

• Sous Windows 8, dans Charms, sélectionnez Rechercher > Apps.

3. Cherchez Imprimante Samsung. 4. Sous Imprimante Samsung, vous pouvez voir les outils de gestion installés. 5. Cliquez sur l'outil de gestion que vous pouvez utiliser.

• Après avoir installé le pilote, vous pouvez accéder à certains outils de gestion directement à partir de l'écran Démarrer, en cliquant sur le carré correspondant.
• Pour Windows 8, aprè cliquant sur le carré correspondant.

Uniquement disponible pour les utilisateurs du système d'exploitation Windows.

Faites une capture d’écran et lancez Easy Capture Manager en appuyant simplement sur la touche Impression Écran. Vous pouvez maintenant imprimer facilement votre capture d’écran telle qu’elle ou modifiée.

Samsung anyweb print

Uniquement disponible pour les utilisateurs du système d'exploitation Windows.

Cet utilitaire vous aide à effectuer une capture d’écran, à prévisualiser, à supprimer et à imprimer des pages de Windows Internet Explorer plus facilement que lorsque vous utilisez un programme habituel.

Téléchargez le logiciel sur le site Internet de Samsung, puis décompressez-le et installez-le : (http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements).

Uniquement disponible pour les utilisateurs du système d'exploitation Windows (voir « Logiciel » à la page 7).

Easy Eco Driver vous permet d'utiliser des fonctions d'économie de papier et de toner avant d'effectuer une impression.

Easy Eco Driver vous permet également d'effectuer des modifications simples, comme la suppression d'images et de textes, etc. Vous pouvez sauvegarder les paramètres fréquemment utilisés dans les préréglages.

Utilisation :

1 Ouvrez le document à imprimer. 2 Ouvrez la fenêtre des options d'impression (voir « Ouverture des préférences d'impression » à la page 37). 3 Dans l'onglet Favoris, sélectionnez Aperçu Impression éco. 4 Cliquez sur OK > Imprimer dans la fenêtre. Une fenêtre de prévisualisation apparait. 5 Sélectionnez les options que vous souhaitez appliquer au document.

Vous pouvez voir l'aperçu des fonctions appliquées.

Cliquez sur Imprimer.

Si vous voulez lancer Easy Eco Driver à chaque fois que vous imprimez, cochez la case Lancer Easy Eco Driver avant la tâche d'impression dans l'onglet Début de la fenêtre des options d'impression.

Utilisation de l'alerte syncthru™ web service

• Internet Explorer 6.0 ou version supérieure est l'exigence minimale pour SyncThru™ Web Service.
• Les illustrations de ce mode d'emploi concernant SyncThru™ Web Service peuvent être différentes de votre appareil en fonction de ses options ou du modèle.
• Modèle connecté au réseau uniquement.

Accès à syncthru™ web service

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows.

Saisissez l'adresse IP de votre appareil (http://xxx.xxx.xxx.xxx) dans le champ d'adresses et appuyez sur la touche Entrée ou cliquez sur Atteindre.

Le site Web intégré de votre appareil s'ouvre.

Connexion à syncthru™ web service

Avant de configurer des options dans SyncThru™ Web Service, vous devez vous connecter comme administrateur. Vous pouvez quand même utiliser SyncThru™ Web Service sans vous connecter, mais vous n'auriez pas accès à l'onglet Paramètres et à l'onglet Sécurité.

1 Cliquez sur Ouverture de session en haut à droite du site Web SyncThru™ Web Service.

2 Saisissez l'ID et le Mot de passe, puis cliquez sur Ouverture de session.

ID: admin Mot de passe: sec00000

Présentation de syncthru™ web service

Informations

Paramètres

Sécurité

Maintenance

Certains onglets peuvent ne pas apparaître en fonction du modèle utilisé.

Onglet informations

Cet onglet vous donne des informations générales concernant votre appareil. Vous pouvez vérifier certains paramètres, telles que la quantité restante de toner. Vous pouvez également imprimer des rapports comme un rapport d'erreur.

• Alertes actives: Permet d'afficher les alertes s'étant déclenchées dans l'appareil et leur gravité.
• Consommables: Permet d'afficher le nombre de pages imprimées et la quantité de toner restant dans la cartouche.
• Compteurs d'utilisation: Permet d'afficher le nombre d'utilisations, par type d'impression
• Paramètres actuels: Permet d'afficher les informations sur l'appareil et le réseau.
• Imprimer informations: Permet d'imprimer des rapports, tels que des rapports concernant le système et les polices.

Onglet paramètres

Cet onglet vous permet de définir les configurations prévues dans votre appareil et votre réseau. Vous devez vous connecter comme administrateur pour afficher cet onglet.

• Onglet Config. appareil: Permet de définir les options proposées par votre appareil.
• Onglet Config. réseau: Permet d'afficher les options pour l'environnement réseau. Permet de définir les options telles que les protocoles TCP/IP et réseau.

Onglet sécurité

Cet onglet vous permet de définir des informations de sécurité du système et du réseau. Vous devez vous connecter comme administrateur pour afficher cet onglet.

• Sécurité du système: Permet de définir les informations d'administrateur système, ainsi qu'activer ou désactiver des fonctionnalités de l'appareil.
• Sécurité réseau: Permet de définir les paramètres de IPSec et de filtrage IPv4/IPv6.

Onglet maintenance

Cet onglet vous permet de garder votre appareil à jour en mettant à niveau les microprogrammes et en paramétrant les informations de contact pour l'envoi de courriers électroniques. Vous pouvez également vous connecter au site Web Samsung ou télécharger des pilotes en sélectionnant le menu Lien.

• Mise à niveau du microprogramme: Permet de mettre à niveau le microprogramme de votre appareil.
• Coordonnées: Permet d'afficher le paramétrage des informations de contact.
• Lien: Permet d'afficher des liens vers des sites utiles, sur lesquels vous pouvez télécharger ou vérifier des informations.

Définition des informations pour l'administrateur système

Ce paramètre est nécessaire pour utiliser l'option de notification par courrier électronique.

1 Lancez un navigateur Web, comme Internet Explorer, depuis Windows. Entrez l'adresse IP de l'appareil (http://xxx.xxx.xxx.xxx) dans la zone d'adresse et appuyez sur la touche Entrée ou cliquez sur Aller. 2 Le site Web intégré de votre appareil s'ouvre. 3 Dans l'onglet Sécurité, sélectionnez Sécurité du système > Administrateur système. 4 Saisissez le nom de l'administrateur, son numéro de téléphone, son emplacement et son adresse électronique. 5 Cliquez sur Appliquer.

Utilisation de samsung easy printer manager

• Cet élément peut ne pas être proposé selon le modèle ou les appareils optionnels (voir « Logiciel » à la page 7).
• Uniquement disponible pour les utilisateurs des systèmes d'exploitation Windows et Mac (voir « Logiciel » à la page 7).
• Pour Windows, Internet Explorer 6.0 ou version supérieure est l'exigence minimale pour Samsung Easy Printer Manager.

Samsung Easy Printer Manager est une application permettant de regrouper les paramètres de l'ordinateur Samsung dans un seul emplacement. L'application Samsung Easy Printer Manager combine les paramètres du périphérique, ainsi que les environnements d'impression, les paramètres/actions et les lancements. Toutes ces fonctions proposent une passerelle vous permettant d'utiliser facilement votre ordinateur Samsung. Le Samsung Easy Printer Manager propose à l'utilisateur un besoin de deux interfaces utilisateur différentes : l'interface utilisateur basique et l'interface utilisateur avancée. Passer d'une interface à l'autre est facile : il suffit de cliquer sur un bouton.

Présentation de samsung easy printer manager

Pour ouvrir le programme :

Pour windows

Sélectionnez Démarrer > Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager.

• Sous Windows 8, à partir des Charms, Sélectionnez Rechercher > Apps > Samsung Printers > Samsung Easy Printer Manager.

Pour mac

Ouvrez le dossier Applications > dossier Samsung > Samsung Easy Printer Manager.

L'interface Samsung Easy Printer Manager est composée de différentes sections de base, comme décrites dans le tableau suivant:

Utilisation de samsung easy printer manager

La capture d’écran peut être différente selon le système d’exploitation que vous utilisez.

1

Liste des imprimantes

La liste des imprimantes affiche les imprimantes installées sur votre ordinateur et les imprimantes réseau ajoutées suite à la découverte du réseau (Windows uniquement).

2	Informations sur l'imprimante	Cette zone vous donne des informations générales concernant votre apparéil. Vous pouvez consulter les informations, comme le nom du modele de l'appareil, son adresse IP (ou son nom de port) et son état.
		Vous pouvez afficher le Mode d'emploi en ligne. Bouton Résolution des problèmes: Ce bouton ouvre le Guide de dépannage en cas d'erreur. Vous pouvez ouvrir directement la section nécessaire du mode d'emploi.
3	Informations sur l'application	Comprend des liens pour passer aux paramètres avancés (basculment des IU), à la réactualisation, aux préférences, au résumé, à l'aide et à la section À propos de.
		Lebouton est utilisé pour passer à l'interface utilisateur avancée (voir « Présentation de l'interface utilisateur des paramètres avancés » à la page 157).

Utilisation de samsung easy printer manager

4	Liens rapides	Permet d'afficher les Liens rapides vers les fonctions spécifiques de l'appareil. Cette section inclut également des liens vers les applications des paramètres avancés.
		Si vous connectez votre apparéil à un réseau, l'icône SyncThru™ Web Service est activée.
5	Zone Contenu	Permet d'afficher des informations sur l'appareil sélectionné, le niveau de toner et de papier restant. Ces informations varieront en fonction de l'appareil sélectionné. Cette caractéristique n'est pas présente sur toutes les imprimantes.
6	Commande fournitures	Cliquez sur le boutonordinate de la fenêtre de commande de consommables. Vous pouvez commander en ligne des cartouches de toner de remplacement.

Sélectionnez le menu Aide ou cliquez sur le bouton dans la fenêtre et cliquez sur l'option que vous pouvez connaître.

Présentation de l'interface utilisée des paramètres avancés

L'interface utilisateur avancée est destinée à être utilisée par la personne responsable de la gestion du réseau et des appareils.

Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s'affichent pas à l'écran. Dans ce cas, votre appareil ne les prend pas en charge.

Paramètres du périphérique

Vous pouvez configurer différents paramètres de l'appareil, comme la configuration de l'appareil, le papier, l'aspect, l'émulation, le réseau et les informations d'impression.

Paramètres des alertes (windows uniquement)

Ce menu inclut les paramètres concernant les alertes relatives aux erreurs.

• Alertes de l'imprimante: Permet de configurer les paramètres concernant le moment où des alertes seront reçues.
• Alerte e-mails: Permet de configurer les options concernant la réception d'alertes par e-mail.
• Historique des alertes: Cette option propose un historique des alertes concernant le périphérique et le toner.

Utilisation de l'état de l'imprimante samsung

État de l'imprimante Samsung est un programme qui surveille l'état de l'appareil et vous en informe.

• Disponible pour les utilisateurs de Windows.
• La fenêtre État de l'imprimante Samsung et son contenu représentés dans ce guide de l'utilisateur du logiciel peuvent être différents selon l'appareil et le système d'exploitation que vous utilisez.
• Vérifie le(s) système(s) d'exploitation compatible(s) avec votre appareil (voir « Configuration requise » à la page 66).

Icône	Signification	Description
	Normal	L'appareil est en mode prét et aucune erreur niaucun averissement ne sont constatés.
	Avertissement	L'état de l'appareil indique qu'une erreur pourraitsurvenir. Par exemple, il peut s'agir d'un état de niveau de toner bas qui va logiquement précédederl'état de niveau de toner vide.
	Erreur	Le périphérique présente au moins une erreur.

Présentation de l'état de l'imprimante samsung

Si une erreur survient au cours de l'impression, vous pouvez la contrôler dans État de l'imprimante Samsung. État de l'imprimante Samsung est installé automatiquement lors de l'installation du logiciel de l'appareil.

Vous pouvez également lancer manuellement État de l'imprimante Samsung. Accédez à Options d'impression, cliquez sur l'onglet Débase > bouton État de l'imprimante.

Ces icônes apparaissent sur la barre des tâches de Windows:

1

Niveau de toner

Permet de connaître le niveau de chaque cartouche de toner. L'appareil et le nombre de cartouches de toner indiqués dans la fenêtre ci-dessus peuvent différer selon l'appareil que vous utilisez. Cette caractéristique n'est pas présente sur toutes les imprimantes.

Utilisation de l'état de l'imprimante samsung

2	Option	Vous pouvez définir les paramètres relatifs aux alertes concernant les tâches d'impression.
3	Commander fourn.	Vous pouvez commander en ligne des cartouches de toner de remplacement.
4	User's Guide	Vous pouvez afficher le Mode d'emploi en ligne. Cebouton ouvre le Guide de dépannage en cas d'erreur. Vous pouze ouvr directement la section dépannage du mode d'emploi.
5	Fermer	Fermez la fenêtre.

Utilisation de samsung printer experience

Samsung Printer Experience est une application Samsung qui associe les paramètres de la machine Samsung et la gestion de la machine dans un seul endroit. Vous pouvez définir des paramètres de l'appareil, commander des fournitures, ouvrir des guides de dépannage, consulter le site Internet de Samsung et vérifier des informations sur des machines connectées. Cette application se charge automatiquement depuis la Store(Store) Windows si la machine est connectée à un ordinateur par une connexion Internet.

Comprendre la samsung printer experience

Pour ouvrir l'application,

À partir de l'écran Démarrer, sélectionner le carré Samsung Printer

L'interface Samsung Printer Experience comprend diverses fonctionnalités utiles décrites dans le tableau suivant :

La capture d’écran peut différer en fonction du modèle utilisé.

1

Informations concernant l'imprimante

Cette zone vous donne des informations générales concernant votre apparéil. Vous pouvez vérifier des informations comme l'état ou l'emplacement de la machine, l'adresse IP et le niveau de toner restant.

Utilisation de samsung printer experience

2	Guide de l'utilisateur	Vous pouvez afficher le Mode d'emploi en ligne. Vous doivent vous connecter à Internet pour pouvoir utiliser cette fonction.
		Cebouton ouvre le Guide de dépannage en cas d'erreur. Vous pouze ouvrir directement la section dépannage du mode d'emploi.
3	Commande Consommables	Cliquez sur cette touche pour commander des cartouches de toner de rechange en ligne. Vous doivent vous connecter à Internet pour pouvoir utiliser cette fonction.
4	Visitor Samsung	Liens vers le site des imprimantes Samsung. Vous doivent vous connecter à Internet pour pouvoir utiliser cette fonction.
5	Imprimante paramètres	Vous pouvez configurer divers paramètres de la machine comme le réglage de la machine, le papier, la mise en page, l'émulation, la mise en réseau, et imprimer des informations grâce au SyncThruTM Web Service. Notre machine doit être connectée à un réseau. Cette touche est désactivée si votre machine est connectée par un cable USB.

6

Liste des appareils et Dernière image scannée

La liste des scanners affiche les apparciels compatibles avec Samsung Printer Experience. Sous l'appareil, vous pouvez voir les dernières images scannées. Your machine doit être connectée à un réseau pour pouvoir scanner à ce stade. Ce chapitre concerne les utilisateurs disposant d'imprimantes multi-fonctions.

Ajout/suppression d'imprimantes

Si vous n'avez pas d'imprimante ajoutée à Samsung Printer Experience, ou si vous désirez ajouter/supprimer une imprimante, suivez les instructions ci-dessous.

Vous pouvez uniquement ajouter/supprimer des imprimantes connectées à un réseau.

Ajout d'une imprimante

1 Dans Charms, sélectionnez Paramètres. Ou effectuez un clic droit sur la page Samsung Printer Experience et sélectionnez Paramètres. 2 Sélectionnez Ajouter une imprimante 3 Sélectionnez l'imprimante à ajouter.

Vous pouvez voir l'imprimante ajoutée.

Si vous voyagez le repère , vous pouvez également cliquer sur le repère pour ajouter des imprimantes.

Suppression d'une imprimante

1 Dans Charms, sélectionnez Paramètres. Ou effectuez un clic droit sur la page Samsung Printer Experience et sélectionnez Paramètres. 2 Sélectionnez Remove Printer 3 Sélectionnez l'imprimante à supprimer. 4 Cliquez sur Oui.

Vous pouvez voir que l'imprimante supprimée a disparu de l'écran.

Imprimer avec windows 8

Ce chapitre explique les tâches d'impression communes à partir de l'écran Démarrer.

Impression de base

1 Ouvrez le document à imprimer. 2 Dans Charms, sélectionnez Appareils. 3 Sélectionnez votre imprimante dans la liste. 4 Sélectionnez les paramètres de l'imprimante, comme le nombre et l'orientation des copies.

5 Cliquez sur la touche Imprimer pour démarrer l'impression.

Annuler une tâche d'impression

Si l'impression est en attente dans la file d'impression ou dans le spooler d'impression, annulez la tâche de la façon suivante :

• Vous pouvez accéder à cette fenêtre en double-cliquant simplement sur l'icône de l'appareil ( ) dans la barre des tâches de Windows.

Ouvrir d'autres paramètres

L'écran peut différer quelque peu selon le modèle ou les options.

Vous pouvez définir davantage de paramètres d'impression.

1 Ouvrez le document à imprimer. 2 Dans Charms, sélectionnez Appareils. 3 Sélectionnez votre imprimante dans la liste. 4 Cliquez sur Autres paramètres.

De base

Cette option vous permet de choisir les paramètres d'impression basiques comme les copies, l'orientation et le type de document.

Paramètres éco

Cette option vous permet de choisir plusieurs pages par côté pour économiser du support.

Paramètres du papier

Cette option vous permet de définir les caractéristiques de base d'utilisation du papier.

Paramètres de mise en page

Cette option vous permet de définir les différentes mises en page de vos documents.

Onglet sécurité

Certaines fonctionnalités peuvent être indisponibles selon le cadre ou les options. Si cet onglet est absent ou désactivé, cette fonctionnalité n'est pas disponible.

Gestion de tâches

Cette option vous permet d'effectuer des impressions sans autorisation donnée.

Impression confidentielle

Cette option sert à imprimer des documents confidentiels. L'impression dans ce mode nécessite la saisie d'un mot de passe.

Utilisation de la fonction de partage

Samsung Printer Experience vous permet d'imprimer à partir d'autres applications installées sur l'ordinateur à l'aide de la fonction de partage.

Cette fonction n'est disponible que pour l'impression de fichiers au format JPEG, BMP, TIFF, GIF et PNG.

1. Sélectionnez le contenu à imprimer à partir d'une autre application. 2. Dans Charms, sélectionnez Share > Samsung Printer Experience. 3. Sélectionnez les paramètres de l'imprimante, comme le nombre et l'orientation des copies. 4. Cliquez sur la touche Imprimer pour démarrer l'impression.

5. Dépannage

Ce chapitre fournit des informations utiles en cas de dysfonctionnement.

Problèmes d'alimentation papier 168 Problèmes d'alimentation et de connexion des câbles 169 Problèmes d'impression 170 Problèmes de qualité d'impression 174 Problèmes concernant le système d'exploitation 182

Problèmes d'alimentation papier

Problème	Solutions proposées
Bourrages papier en cours d'impression.	Supprimez le bourrage papier.
Plusieurs feuilles sont collées les ones aux autres.	Vérifiiesz la capacité papier maximale du bac.Vérifiiesz que vous utilisez un type de papier adéquat.Retirez le papier du bac d'alimentation, courbez-le ou déramez-le.Dans un environnement humide, les feuilles risquent de se coller les ones aux autres.
Impossible d'insérer plusieurs feuilles de papier.	Il se peut que différents types de papier soient empilés dans le bac d'alimentation. Chargez des feuilles de type, de format et de grammaque identiques.
Le papier n'est pas entrainné dans l'appareil.	Retirez tout élément qui fait obstruction à l'intérieur de l'appareil.Le papier n'a pas été chargeé correctement. Retirez le papier du bac d'alimentation et rechargez-le correctement.Iy a trop de papier dans le bac d'alimentation. Enlevez le surplus de papier.Le papier est trop écais. Utilisez uniquement du papier conforme aux caractéristiques de l'appareil.
Le papier ne cesse de se bloquer.	Il y a trop de papier dans le bac d'alimentation. Enlevez le surplus de papier. Si vous imprimez sur des supports spéciaux, utilisez le chargement manuel du bac.Le type de papier utilisé n'est pas correct. Utilisez uniquement du papier conforme aux caractéristiques de l'appareil.Des particules se sont accumulées dans l'appareil. Ouvrez le capot supérieur de l'imprimante et retirez les débris éventuels.
Les enveloppes s'impriment de travers ou ne sont pas entrainnées correctement.	Assurez-vous que les guides papier reposent des deux côts des enveloppes.

Alimentation

Problème	Solutions proposées
L'appareil n'est pas alimenté ou le cable de connexion qui reli est l'ordinateur à l'imprimante n'est pas correctement racordé.	Commencez par brancher l'appareil sur une prise de courant, puis appuyez sur la touche (Alimentation) du panneau de commande.Déconnectez le cable de l'appareil, puis reconnectctez-le.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil n'imprime pas.	L'appareil n'est pas sous tension.	Vérifiez que le cordon d'alimentation est branché correctement. Vérifiez le bouton Marche/Arrêt et l'alimentation électrique.
	Vous n'avez pas défini votre appareil en tant qu'appareil par défaut.	Réglez votre appareil comme appareil par défaut pour Windows.
	Vérifiez les éléments ci-après sur l'appareil: • Le capot supérieur n'est pas fermé. Fermez le capot supérieur. • Du papier est bloqué. Suprimez le bourrage papier (voir « Résolution des bourrages papier » à la page 54). • Il n'y a pas de papier dans le bac. Chargez du papier (voir « Chargement de papier dans le bac » à la page 28). • La cartouche de toner n'est pas installée. Installez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 45). • Assurez-vous que l'enveloppe et la feuille de protection de la cartouche de toner ont bien été retirees (voir « Remplacement de la cartouche de toner » à la page 45). Si une erreur système se produit, contactez le service de maintenance.
	Le cable de connexion qui relié l'ordinaire à l'imprimante n'est pas raccordé correctement.	Déconnectez le cable de l'appareil, puis reconnectpez-le (voir « Vue arrrière » à la page 19).
	Le cable de connexion qui relié l'ordinaire à l'imprimante est défectueux.	Si possible, raccordez le cable à un autre ordinateur en état de marche et imprimez un document. Vous pouvez également utiliser un autre cable d'appareil.
	La configuration du port n'est pas correcte.	Vérifiez les paramètres de l'imprimante dans Windows pour voir si la tâche d'impression est envoyée au port approprié. Si l'ordinateur comporte plusieurs ports, assurez-vous que l'appareil est raccordé au port adéquat.
	L'appareil est peut-être mal configuré.	Vérifiez les Options d'impression pour vous assurer que tous les régliages d'impression sont corrects.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil n'imprime pas.	Le pilote d'impression est peut-être mal installé.	Déinstalléz puis réinstalléz le pilote de l'appareil.
	L'appareil ne fonctionne pas correctement.	Vérifiez le message affiché à l'écran du panneau de contrôle pour déterminer s'il s'agit d'une erreur système. Contactez le service de maintenance.
	Le document est si volumineux que l'espace disponible sur le disque dur n'est pas suffisant pour accéder à la tâche d'impression.	Libéréz davantage d'espace disque et reliancez l'impression du document.
	Le bac à papier est plein.	Une fois que vous avez vidé le bac de sortie, l'impression reprend.
L'appareil n'utilise pas la bonne source d'alimentation papier.	L'options papier sélectionnée dans les Options d'impression n'est peut-être pas correcte.	Pour la plupart des logiciels d'application, pour sélectionner la source d'alimentation du papier il faut aller sur l'onglet Papier dans Options d'impression (voir « Ouverture des préférences d'impression » à la page 37). Sélectionnez la source d'alimentation papier adéquate. Consultez l'aide du pilote d'impression (voir « Utilisation de l'aide » à la page 38).
Une tâche d'impression est très lente.	L'impression est peut-être très complexe.	Simplifiez la page ou modifiez les paramètres de qualité d'impression.
La moitié de la page est blanche.	L'orientation de la page n'est peut-être pas correcte.	Changez l'orientation de la page dans votre application (voir « Ouverture des préférences d'impression » à la page 37). Consultez l'aide du pilote d'impression (voir « Utilisation de l'aide » à la page 38).
	Le format du papier et les paramètres de format ne correspondent pas.	Assurez-vous que le format de papier défini dans les paramètres du pilote d'impression correspond au format du papier se trouvant dans le bac d'alimentation. Vérifiez également que le format de papier défini dans les paramètres du pilote d'impression correspond au format de papier sélectionné dans les paramètres de l'application (voir « Ouverture des préférences d'impression » à la page 37).

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'appareil imprime mais le texte est erroné, tronqué ou incomplet.	Le cable de l'appareil est mal raccordé ou défectueux.	Déconnectez le cable de l'appareil, puis reconnectctez-le. Essayez d'imprimer un document ayant déjà été imprimé correctement. Si possible, reliez le cable et l'appareil à un autre ordinateur ayant déjà correctement imprimé, et lancez l'impression d'un document. Si ces solutions n'aboutissent pas, remplacez le cable de l'appareil.
	Vous avez sélectionné le mauvais pilote d'impression.	Vérifiez que votre appareil est sélectionné dans le menu de sélection de l'imprimante de l'application.
	L'application ne fonctionne pas correctement.	Essayez d'imprimer un document à partir d'une autre application.
	Le système d'exploitation ne fonctionne pas correctement.	Quittez Windows, puis redémarrez l'ordinateur. Mettez l'appareil hors tension, puis sous tension.
Les pages s'impriment, mais elles sont vierges.	La cartouche de toner est défectueuse ou vide.	Secouez la cartouche de toner, si besoin est. Si nécessaire, remplacez la cartouche. • Voir « Redistribution du toner » à la page 44. • Voir « Remplacement de la cartouche de toner » à la page 45.
	Le fichier contient peut-être des pages blanches.	Vérifiez que le fichier ne contient pas de pages blanches.
	Certains éléments, comme le contrôleur ou la carte, sont peut-être défectueux.	Contactez le service de maintenance.

Problèmes d'impression

Problème	Cause possible	Solutions proposées
L'imprimante n'imprime pas correctement les fichiers PDF. Une partie des graphiques, du texte ou des illustrations manque.	Incompatibilité entre le fichier PDF et les produits Acrobat.	L'impression du fichier PDF en tant qu'une image peut permettre l'impression du fichier. Activez Imprimer comme image dans les options d'impression Acrobat.
		L'impression d'un fichier PDF en tant qu'une image demande plus de temps qu'une impression ordinaire.
La qualité d'impression des photos n'est pas bonne. Des images ne sont pas nettes.	La résolution des photos est très faible.	Réduisez la taille de la photo. Plus vous augmentez la taille des photos dans le programme, plus la résolution diminue.
Avant l'impression, la machine émet de la vapeur près du bac de sortie.	Du papier humide/mouillé peut dégager de la vapeur [fumée blanche] pendant l'impression.	Ceci n'est pas un problème, vous pouvez continuer à imprimer. Si vous étés géné par la fumée [vapeur], remplacez le papier par du papier d'une rame neuve.
L'appareil n'imprime pas sur du papier de format spécifique comme le papier à factures.	Le format du papier et les paramètres de format ne correspondent pas.	Réglez le format de papier correct dans Personnelisée dans l'onglet Papier d'options d'impression (voir « Ouverture des préférences d'impression » à la page 37).
Le papier à factures imprimé est voilé.	Les paramètres de format de papier ne correspondent pas.	Modifiez l'options d'impression et réessayez. Allez dans les Options d'impression, cliquez sur l'onglet Papier et réglez le type sur Papier écais (voir « Ouverture des préférences d'impression » à la page 37).

Problèmes de qualité d'impression

Si l'intérieur de l'appareil est encrassé ou si le papier a été mal chargé, il peut y avoir une baisse de la qualité d'impression. Reportez-vous au tableau ci-dessous pour résoudre le problème.

Problème	Solutions proposées
Impression claire ou floue AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si une strie blanche verticale ou une zone floue apparaît sur la page, le niveau du toner est bas. Installez une nouvelle cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 45). Le papier n'est pas conforme aux caractéristiques de l'appareil: papier humide ou rugueux, par exemple. Si toute la page est claire, la résolution d'impression sélectionnée est insuffisante ou le mode Économie de toner est activé. Réglez la résolution d'impression et désactevez le mode Économie de toner. Consultez l'aide du pilote d'impression. La présence simultanée de zones floues et de trainées de toner peut indiquer la nécessité de nettoyer la cartouche. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). La surface du module de numérisation laser du côté intérieur à l'appareil peut être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). Si le problème persiste, contactez le service de maintenance.
La moitié supérieure du papier est imprimée de façon plus claire que le reste du papier. AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Le toner n'adhère peut-être pas correctement à ce type de papier. Modifiez l'options d'impression et réessayez. Accédez à Options d'impression, cliquez sur l'onget Papier et définiquee le type de papier sur Papier recyclé (voir « Ouverture des préférences d'impression » à la page 37).

Problèmes de qualité d'impression

Problème	Solutions proposées
Taches de toner	• Le papier n'est pas conforme aux caractéristiques de l'appareil : papier humide ou rugueux, par exemple. • Le rouleau de l'imprimante est peut-être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). • Le circuit d'entraînement du papier a besoin d'être nettoyé. Contactez le service de maintenance (voir « Nettoyage de l'appareil » à la page 47).
Zones vides	Si des zones vides, généralement au niveau des arrondis des caractères, apparaissent sur la page: • Il se peut qu'une feuille de papier soit de mauvaise qualité. Essayez de réimprimer la page. • Le taux d'humidité du papier n'est pas homogène ou certaines zones du papier sont humides. Changez de marque de papier. • La rame de papier est de mauvaise qualité. Le processus de fabrication du papier est à l'origine du problème et empêche le toner de se fixer sur certaines zones. Changez de marque ou de type de papier. • Modifiez l'options d'impression et réessayez. Allez dans les Options d'impression, cliquez sur l'onglet Papier, et réglez le type sur Papier écais ou Plus écais (voir « Ouverture des préférences d'impression » à la page 37). Si le problème persiste, contactez le service de maintenance.
Taches blanches	Si des taches blanches apparaissent sur la page: • Le papier est trop rugieux et de la poussière provenant du papier se dépose à l'intérieur de l'appareil ; le rouleau de transfert est peut-être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). • Le circuit d'entrainment du papier a besoin d'être nettoyé. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). Si le problème persiste, contactez le service de maintenance.

Problèmes de qualité d'impression

Problème	Solutions proposées
Lignes verticales AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si des stries verticales noires apparaissent sur la page: • La surface (partie tambour) de la cartouche de toner à l'intérieur de l'appareil a probablement été griffée. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45). Si des stries verticales blanches apparaissent sur la page: • La surface du module de numériqueation laser du côté intéérieur à l'appareil peut être sale. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). Si le problème persististe, contactez le service de maintenance.
Fond noir AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	Si la quantité de toner déposée sur la page create un fond grisé inacceptable: • Choisissez du papier de grammafé intéérieur. • Vérifiéz les conditions ambiantes: un air trop sec ou trop humide (plus de 80 % d'humidité relative) peut avoir une incidence sur l'ombrage du fond. • Retirez l'ancienne cartouche et installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45). • Répartissez bien de nouveau le toner (voir « Redistribution du toner » à la page 44).
Trainées de toner AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc	• Nettoyez l'intérieur de l'appareil (voir « Remplacement de la cartouche de toner » à la page 45). • Vérifiéz le type et la qualité du papier. • Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45).

Problèmes de qualité d'impression

Problème	Solutions proposées
Défauts verticaux répétitifs	Si des marques apparaissent plusieurs fois sur une page, à intervalles réguliers: • La cartouche de toner est peut-être endommagée. Si le problème persististe, remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 45). • Certaines pieces de l'appareil comportent peut-être des dépôts de toner. Si le défaut apparait au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages. • L'unité de fusion est peut-être endommagée. Contactez le service de maintenance.
Fond moucheté	Les fonds mouchétés apparaissent lorsque des particules de toner se déposent aléatoirement sur la page. • Le papier peut être trop humide. Essayez d'imprimer en utilisant une autre rame de papier. N'ouvrez les rames qu'au dernier moment afin d'éviter que le papier n'absorbe l'humidité de l'air. • Si le fond mouchété apparait sur une enveloppe, changez la mise en page pour éviter l'impression sur des zones de piuure. L'impression sur une zone de piuure peut cause des problèmes. Ou sélectionné Enveloppe épaisse dans la fenêtre Options d'impression (voir « Ouverture des préférences d'impression » à la page 37). • Si le fond mouchété recouvre la totalité de la page, réglez la résolution d'impression à partir de l'application ou des Options d'impression (voir « Ouverture des préférences d'impression » à la page 37). Assurez-vous que le type de papier correct est sélectionné. Par exemple: Si Papier plus épais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produit, ce qui créé ce problème de qualité. • Si vous utilisez une nouvelle cartouche de toner, répartissez de nouveau le toner en premier lieu (voir « Redistribution du toner » à la page 44).

Problèmes de qualité d'impression

Problème	Solutions proposées
Des particules de toner se trouvent autour des caractères ou des images en gras	Le toner n'adhère peut-être pas correctement à ce type de papier. • Modifiez l'options d'impression et réessayez. Accédez à Options d'impression, cliquez sur l'onglet Papier et définissez le type de papier sur Papier recyclé (voir « Ouverture des préférences d'impression » à la page 37). • Assurez-vous que le type de papier correct est sélectionné. Par exemple: Si Papier plus épais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produit, ce qui créé ce problème de qualité.
Caracterés mal formés	Si des caractères sont mal formés etMLSment creusés par endroits, le papier est peut-être trop lisse. Changez de type de papier.
AaBbCcAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Assurez-vous que le papier est correctement chargé. Vérifiez le type et la qualité du papier. Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.
Impression oblique

Problèmes de qualité d'impression

Problème	Solutions proposées
Pages gondolées	• Assurez-vous que le papier est correctement chargé. • Vérifiiesz le type et la qualité du papier. Une température ou une humidité trop élevé peut engendrer une ondulation du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Pages pliees ou froissées	• Assurez-vous que le papier est correctement chargé. • Vérifiiesz le type et la qualité du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Dos de la page taché	• Vérifiiesz que le toner ne coule pas. Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47).

Problèmes de qualité d'impression

Problème	Solutions proposées
Pages entièrement noires ou de couleur	• La cartouche de toner n'est sans doute pas installée correctement. Enlevez-la, puis réinstalléla. • La cartouche de toner est peut-être défectueuse. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45). • L'appareil a peut-être besoin d'une réparation. Contactez le service de maintenance.
Toner non fixé	• Nettoyez l'intérieur de l'appareil (voir « Nettoyage de l'appareil » à la page 47). • Vérifiez le type et la qualité du papier. • Retirrez la cartouche de toner, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45). Si le problème persististe, il se peut que l'appareil ait besoin d'une révision. Contactez le service de maintenance.
AaBbCcAaBbCcAaBbCcAaBbCcAaCc	Un caractère devant être noir contient des taches blanches: • Il se peut que vous imprimiez du mauvais côte du papier. Retirez le papier et returnez-le. • Le papier n'est peut-être pas conforme aux caractéristiques de l'appareil.

Problèmes de qualité d'impression

Problème	Solutions proposées
Stries horizontales A a B b C A a B b C A a B b C A a B b C A a B b C	Des stries noires horizontales ou des trainées de toner apparaisent: • La cartouche de toner est peut-être mal installée. Enlevez-la, puis réinstalléla. • La cartouche de toner est peut-être défectueuse. Retirez la cartouche, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 45). Si le problème persisté, il se peut que l'appareil ait besoin d'une réparation. Contactez le service de maintenance.
Ondulation AaBbCc AaBbCc AaBbCc AaBbCc	Si le papier imprimé est ondulé ou s'il n'est pas entraîné dans l'appareil: • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac. • Modifiez l'options de l'imprimante concernant le papier et réessayez. Allez dans les Options d'impression, cliquez sur l'onglet Papier, et réglez le type sur Papier fin (voir « Ouverture des préférences d'impression » à la page 37).
• Une image inconnue apparait plusieurs fois sur certaines feuilles • Toner non fixé • Des zones d'impression plus claires ou une contamination sont constatées	Vous utilisez probablement l'apparéil à une altitude de 1 000 m ou plus. Une altitude élevée peut ALTERer la qualité d'impression: le toner ne se fixe pas correctement sur le papier ou le document est très pôle. Corriguez le paramètre d'altitude de votre apparéil (voir « Réglage de l'altitude » à la page 133).

Problèmes concernant le système d'exploitation

Problèmes Windows courants

Problème	Solutions proposées
Le message « Fichier utilisé » s'affiche durant l'installation.	Fermez tous les programmes ouverts. Effacez tous les programmes du groupe Démarrage, puis redémarrez Windows. Réinstallez le pilote d'impression.
Le message « Erreur de protection générale », « Exception OE », « Spool 32 » ou « Opération non conforme » apparait.	Fermez toutes les applications, redémarrez Windows et recommencez l'impression.
Les messages « Échec d'impression » et « Erreur de temporisation de l'imprimante » s'affichent.	Ces messages sont susceptibles d'apparaître en cours d'impression. Attendez simplement que l'appareil ait terminé l'impression. Si le message apparait en mode prét ou une fois l'impression achèvée, vérifie le branchement et/ou l'existence d'une erreur évientuelle.
Samsung Printer Experience n'est pas affché lorsque vous cliquez sur autres paramètres.	Samsung Printer Experience n'est pas installé. Téléchargez l'application dans la Store(Store) Windows et installez-la.
Les informations sur l'appareil ne s'affichent pas lorsque vous cliquez sur le péripérisque dans Péripérisques et Imprimantes.	Cochez Propriétés de l'imprimante. Cliquez sur l'onglet Ports. (Panneau de configuration > Périphériques et Imprimantes > Cliquez avec le bouton droit sur l'icône de votre imprimante et sélectionnez > Propriétés de l'imprimante) Si le port est réglé sur Fichier ou LPT, découvertes et sélectionné TZP/IP, USB ou WSD.

Problèmes courants sous mac

Problème	Solutions proposées
L'imprimante n'imprime pas correctement les fichiers PDF. Une partie des graphiques, du texte ou des illustrations manque.	L'impression du fichier PDF en tant qu'une image peut permettre l'impression du fichier. Activez Imprimer comme image dans les options d'impression Acrobat.
	L'impression d'un fichier PDF en tant qu'une image demande plus de temps qu'une impression ordinaire.
Certaines lettres ne s'affichent pas correctement lors de l'impression de la couverture.	Le système d'exploitation Mac OS ne peut pas créé la police lors de l'impression de la couverture. L'alphabet anglais et les numérios sont affichés correctement sur la page de couverture.
Lors de l'impression d'un document Acrobat Reader 6.0 ou version supérieure sur Mac, les couleurs ne s'impriment pas correctement.	Vérifiez que la résolution définie dans le pilote de l'appareil correspond à cette d'Acrobat Reader.

Reportez-vous au guide de l'utilisateur Mac fourni avec votre ordinateur pour plus de renseignements sur les messages d'erreur Mac.

Problèmes linux courants

Problème	Solutions proposées
L'impression de plus de 2 copies ne fonctionne pas.	Ce problème survient avec 12.04 en raison d'un problème dans le filtré CUPS standard 'pdftops' (la sortie actuelle y fait ↔réference correctement) et il a déjà été résolu. La mise à jour du package 'cups-filters' de la version 1.0.17 à la version 1.0.18 ↔résout le problème ('pdftops' fait partie du package 'cups-filters').
L'impression de fichiers PDF ne fonctionne pas.	Le problème se présente sur openSUSE 12.3 et certains problèmes se posent dans le filtré CUPS "pdftops" standard sur certains documents PDF (il semble que ce problème provienne des polices utilisées dans le PDF). À cause de ce problème, un Postscript incorrect est général et l'appareil ne peut pas l'imprimer. Nous attendons le correctif.
La déslection de l'options d'assemblage dans la boîte de dialogue d'impression ne fonctionne pas.	Pour certaines distributions, la boîte de dialogue GNOME Print a un problème de gestion de l'option d'assemblage. Pour le contourner, définitissez la valeur par défaut de l'options d'assemblage sur "False" à l'aide de l'utilitaire d'impression du système (exéçutez "system-config-printer" dans le programme Terminal).
L'impression fonctionne toujours avec recto-verso.	Ce problème de recto-verso était avec le package Ubuntu 9.10 et a déjà été résolu dans les mises à jour de sécurité pour ce package, en commençant à partir de la version cups 1.4.1-5ubuntu2.2

Reportez-vous au guide de l'utilisateur Linux fourni avec votre ordinateur pour plus de renseignements sur les messages d'erreur Linux.

Contact SAMSUNG worldwide

Le glossaire suivant vous permet de vous familiariser avec le produit grâce à une définition des termes courants de l'impression ainsi que des termes mentionnés dans le présent guide de l'utilisateur.

802.11

802.11 est un ensemble de normes pour les communications par réseau local sans fil (WLAN), développé par le comité de normes IEEE LAN/MAN (IEEE 802).

802.11B/G/N

802.11b/g/n peut partager le même matériel et utiliser la bande 2.4 GHz. 802.11b prend en charge une bande passante jusqu'à 11 Mbit/s, 802.11n prend en charge une bande passante jusqu'à 150 Mbit/s. Les périphériques 802.11b/g/n peuvent parfois souffrir d'interférences provenant de fours à micro-ondes, des téléphones sans-fil et des périphériques Bluetooth.

Point d'accès

Un point d'accès ou point d'accès sans fil (AP ou WAP) est un périphérique qui relie les périphériques de communication sans fil ensemble sur des réseaux locaux sans fil (WLAN), et fait office d'émetteur et récepteur central des signaux radio du WLAN.

Un chargeur automatique de documents (ADF) est un module de numérisation pouvant charger automatiquement un document original afin de numériser une pile de documents en une seule tâche.

Suite de protocoles réseau propriétaires développée par Apple, Inc. Cette suite de protocoles, intégrée aux premiers produits Mac (1984), est désormais tombée en désuétude au profit de la pile de protocoles réseau TCP/IP.

Profondeur de bit

Terme d'infographie désignant le nombre de bits représentant la couleur d'un pixel dans une image matricielle. Une profondeur de bit (ou de couleur) plus élevée permet d'obtenir une gamme de couleurs plus large. Plus le nombre de bits est élevé, plus le nombre de couleurs possibles est grand. Une couleur codée sur 1 bit est communément qualifiée de monochrome ou noir et blanc.

Format d'images matricielles utilisé par le sous-système graphique de Microsoft Windows (GDI) et, communément, comme format de fichiers image sur cette plateforme.

Glossaire

Protocole d'amorçage. Protocole réseau permettant d'attribuer automatiquement une adresse IP à un client du réseau. Ceci s'effectue généralement dans le processus bootstrap d'ordinateurs ou de systèmes d'exploitation les exécutant. Les serveurs BOOTP attribuent l'adresse IP à chaque client à partir d'un ensemble d'adresses. Le protocole BOOTP permet aux postes de travail qui ne disposent pas de disque dur d'obtenir une adresse IP avant d'amorcer un système d'exploitation.

Le capteur à transfert de charge (CCD) est un élément matériel permettant de numériser un document. Un dispositif de verrouillage des capteurs CCD est également utilisé pour maintenir le module CCD afin d'empêcher tout dommage pendant le transport.

Assemblage

Méthode d'impression de documents comptant plusieurs exemplaires en différents jours de tirages. Lorsque le tri est sélectionné, le périphérique imprime un jeu dans son intégralité avant d'imprimer d'autres exemplaires.

Panneau de commande

Le panneau de commande est une zone plane, généralement verticale, sur laquelle s'affichent les outils de commande et de surveillance. Il se trouve généralement à l'avant de l'appareil.

Couverture

Terme d'impression correspondant à une mesure de l'utilisation du toner. Par exemple, une couverture de 5 % signifie qu'une feuille de papier au format A4 comporte environ 5 % d'image ou de texte. Si le papier ou l'original comporte des images complexes ou une grande quantité de texte, la couverture sera supérieure à 5 % et l'utilisation du toner sera équivalente à cette couverture.

Valeurs séparées par des virgules (CSV). Format de fichier utilisé pour échanger des données entre des applications différentes. Ce format de fichier, utilisable sous Microsoft Excel, est devenu une norme de facto, même sous les environnements autres que Microsoft.

Un chargeur automatique de documents recto-verso (DADF) est un module de numérisation pouvant charger automatiquement un document original puis le retourner, afin de numériser des documents recto-verso.

Par défaut

Valeur ou paramètre appliqué en sortie d'usine ou lorsque l'appareil a été réinitialisé.

DHCP

Un protocole de configuration dynamique de l'hôte (DHCP) est un protocole réseau client-serveur. Un serveur DHCP fournit des paramètres de configuration spécifiques à l'hôte client DHCP demandant, généralement, des informations requises par l'hôte client pour participer à un réseau IP. Le protocole DHCP permet également l'attribution d'adresses IP aux hôtes client.

Le module mémoire double en ligne (DIMM) est une carte électronique qui contient de la mémoire. Une carte DIMM stocke toutes les données de l'appareil, par exemple les données d'impression ou les données de télécopie reçues.

DLNA

Le Digital Living Network Alliance (DLNA) est une norme qui permet aux appareils d'un réseau domestique de partager des informations entre eux à travers tout le réseau.

Le serveur de nom de Domaine (DNS) est un système qui stocke des informations associées au nom de Domaine dans une base de données répartie sur des réseaux, comme Internet.

Imprimante matricelle

Type d'imprimante dont la tête d'impression balaie la page de part et d'autre, puis transfère l'encre en frappant un ruban encreur ; ce principe de fonctionnement est analogue à celui d'une machine à écrire.

Unité de mesure de la résolution de numérisation et d'impression. De manière générale, une forte valeur de PPP se traduit par une plus grande résolution, des détails d'image plus fins et un volume de fichier plus élevé.

Détection sélective de tonalité d'appoint. Le service téléphonique de sonnerie distincte permet à un utilisateur de se servir d'une seule ligne téléphonique pour répondre à différents numéros de téléphone.

Recto/verso

Fonctionnalité permettant un retournement automatique d'une feuille de papier afin d'imprimer (ou de numériser) sur les deux faces du papier. Une imprimante équipée d'un module Recto/Verso peut imprimer sur les deux côtés du papier en un seul cycle d'impression.

Capacité de traitement

Quantité de pages n'affectant pas les performances de l'imprimante sur un mois. Généralement, l'imprimante a une durée de vie limitée par exemple au nombre de pages par an. Cette durée de vie correspond à la capacité moyenne d'impression, qui couvre généralement la période de garantie. Par exemple, si la capacité de traitement est de 48 000 pages par mois en supposant 20 jours de travail, une imprimante est limitée à 2 400 pages par jour.

Le mode de correction d'erreur (ECM) est un mode de transmission facultatif intégré aux télécopieurs de classe 1 ou aux modems de télécopie. Ce mode détecte et corrige automatiquement toute erreur de transmission de télécopie provoquée par du bruit sur la ligne téléphonique.

Émulation

Procédé permettant de reproduire le fonctionnement d'un appareil sur un autre.

Un émulateur réplique les fonctions d'un système sur un système différent de telle façon que le second fonctionne exactement comme le premier. L'émulation consiste à reproduire rigoureusement le comportement externe, ce qui la difference de la simulation, qui renvoie à la simulation du modèle abstrait d'un système en prenant en considération le fonctionnement interne.

Ethernet

Technologie de réseau informatique reposant sur des trames, pour des réseaux locaux (LAN). Il définit le câblage et la transmission de signaux de la couche physique, et les formats de trame et les protocoles pour la couche de contrôle d'accès au support (MAC)/couche liaison de données du modèle OSI. Ethernet est principalement standardisé en IEEE 802.3. C'est devenu la technologie de réseau local la plus répandue depuis les années 1990 jusqu'à aujourd'hui.

Suite de protocoles réseau développée par Apple Computer. Cette suite de protocoles, intégrée aux premiers produits Mac (1984), est désormais tombée en désuétude au profit de la pile de protocoles réseau TCP/IP.

L'interface pour périphérique étranger (FDI) est une carte installée à l'intérieur de l'appareil afin de permettre l'installation d'un périphérique tiers comme un monnayeur ou un lecteur de cartes. Vous pourrez ainsi activer un service d'impression payant sur votre appareil.

Un protocole de transfert de fichiers (FTP) est un protocole très répandu d'échange de fichiers sur tout réseau prenant en charge les protocoles TCP/IP (Internet ou Intranet).

Unité de chauffe

Pièce de l'imprimante laser qui fixe le toner sur le support d'impression. Cette unité est constituée d'un rouleau thermique et d'un rouleau presseur. Une fois le toner transféré sur le papier, l'unité de chauffe applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier; c'est la raison pour laquelle le papier est chaud en sortant de l'imprimante laser.

Passerelle

Connexion entre des réseaux informatiques ou entre un réseau informatique et une ligne téléphonique. Celle-ci est très répandue, puisqu'il s'agit d'un ordinateur ou d'un réseau qui autorise l'accès à un autre ordinateur ou réseau.

Niveau de gris

Nuances de gris représentant les parties claires et foncées d’une image lorsque les images couleur sont converties en niveau de gris ; les couleurs sont représentées par différents niveaux de gris.

Demi-teinte

Type d'image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d'un grand nombre de points, tandis que les zones plus claires se composent d'un moins grand nombre de points.

Périphérique de stockage non volatil qui enregistre des données codées numériquement sur des plateaux en rotation recouverts d'une surface magnétique.

L'IEEE (IEEE) est une organisation professionnelle internationale à but non lucratif dédiée à l'avancée des technologies liées à l'électricité.

IEEE 1284

Norme relative au port parallèle 1284 mise au point par l'IEEE (Institute of Electrical and Electronics Engineers). Le terme « 1284-B » renvoie à un type de fiche spécifique pour câbles parallèles se connectant au périphérique (par exemple, une imprimante).

Réseau privé qui utilise des protocoles Internet, une connectivité réseau et éventuellement le système public de télécommunications pour partager de manière sécurisée une partie des informations ou opérations d'une organisation avec ses employés. Parfois, le terme désigne seulement le service le plus visible, le site Web interne.

Adresse IP

Une adresse de protocole Internet (adresse IP) est un nombre unique permettant d'identifier les périphériques d'un réseau IP afin qu'ils échangent des données.

Unité de mesure de la vitesse d'une imprimante. Le nombre d'images par minute indique le nombre de feuilles recto que l'imprimante peut terminer en une minute.

Le protocole d'impression Internet (IPP) est un protocole normalisé permettant l'impression ainsi que la gestion notamment des tâches d'impression, des formats de supports ou encore de la résolution. Le protocole IPP peut être utilisé en local ou via Internet pour des centaines d'imprimantes et prend en charge le contrôle d'accès et l'authentication, ce qui en fait une technologie d'impression plus fiable et plus sécurisée que ses prédécesseurs.

Ipx/spx

IPX/SPX est l'acronyme de Internet Protocol Exchange Packet entre réseaux/Protocol Sequential Packet Exchange. Ce sont des protocôles réseaux utilisés par les systèmes d'exploitation Novell NetWare. Les protocôles IPX et SPX offrent des services de connexion similaires à TCP/IP. Le protocole IPX est comparable au protocèle IP; et SPX, au protocèle TCP. IPX/SPX ont été conçus initialement pour les réseaux locaux (LAN). À ce titre, ils sont des protocôles très performants pour cet usage (généralement, les performances dépassent celles des protocèles TCP/IP sur un réseau local).

L'organisme international de normalisation (ISO) est composé de représentants d'institutions de normalisation nationales. Il définit des normes commerciales et industrielles à l'échelle mondiale.

L'union internationale des télécommunications est un organisme international de normalisation et de régulation des télécommunications et des transmissions hertzennes internationales. Ses missions principales incluent la normalisation et l'attribution de bandes de fréquences hertzennes, et la gestion de l'interconnexion entre les différents pays afin de permettre les appels internationaux. Le -T de ITU-T renvoie à télécommunication.

Mire itu-t n° 1

Mire de test normalisée, publiée par l'ITU-T, pour les transmissions de télécopies.

Norme de compression d'image sans pertes de précision ou de qualité, développée pour la compression des images binaires, notamment des télécopies, mais aussi pour d'autres images.

Le groupe mixte d'experts en photographie (JPEG) est un format de compression avec pertes utilisée pour les photographies. Ce format est utilisé pour le stockage et la transmission de photographies sur Internet.

LDAP

Le protocole d'accès à l'annuaire léger (LDAP) est un protocole réseau d'interrogation et de modification des services d'annuaire sur TCP/IP.

Voyant

Semi-conducteur qui indique l'état de l'appareil.

Adresse MAC

Le contrôle d'accès au support (MAC) est un identifiant unique associé à une carte réseau. Une adresse MAC est un identifiant unique codé sur 48 bits, généralement représenté par 12 caractères hexadécimaux groupés par paires (par exemple, 00-00-0c-34-11-4e). Cette adresse est généralement programmée dans la mémoire morte de la carte réseau par le constructeur et facilite la détection des machines locales par les routeurs sur des réseaux de grandes dimensions.

Le périphérique multifonction (MFP) est un équipement bureautique doté des fonctionnalités suivantes : impression, télécopie, scanner, etc.

MH (Modified Huffman) est une méthode de compression pour diminuer la quantité de données à transmettre entre les télécopieurs pour transférer l'image recommandée par l'ITU-T T.4. MH est un schéma de codage de longueur variable basé sur un livre de codes, optimisé pour compresser efficacement l'espace blanc. Dans la mesure où la plupart des télécopies sont constituées d'espaces blancs, ce procédé réduit les temps de transmission de la plupart des télécopies.

Glossaire

Le Modified Modified READ est un algorithme de compression recommandé par l'ITU-T T.6.

Modem

Appareil permettant de modifier le signal d'une porteuse afin d'encoder des données numériques et de démoduler un tel signal afin de découvrir des données transmises.

Le MR (Modified Read) est un algorithme de compression recommandé par l'ITU-T T.4. MR code la première ligne numérique à l'aide de MH. La ligne suivante est comparée à la première; ensuite, les différences sont établies puis encodées et transmises.

Système d'exploitation réseau développé par Novell, Inc. À l'origine, il utilisait le multitâche coopératif pour exécuter plusieurs services sur un micro-ordinateur et les protocoles réseau reposaient sur la pile XNS de Xerox. Aujourd'hui, NetWare prend en charge aussi bien TCP/IP que IPX/SPX.

OPC

Dispositif créé une image virtuelle pour l'impression à l'aide d'un faisceau laser émis par l'imprimante laser ; il est généralement de couleur verte ou rouille et de forme cylindrique.

Avec le temps, une unité d'imagerie comprenant un tambour use la surface de ce dernier lorsqu'elle est utilisée dans l'imprimante et elle doit être remplacée de manière appropriée puisqu'elle est usée suite au contact avec la Brosse de développement de la cartouche, le dispositif de nettoyage et le papier.

Originaux

Premier exemplaire d'un document comme une photographie ou du texte, qui est copié, reproduit ou traduit afin de produire d'autres exemplaires, mais qui n'est pas issu d'un autre document.

L'interconnexion de systèmes ouverts (OSI) est un modèle de transmission des données développé par l'Organisation internationale de normalisation (ISO). Le modèle OSI définit une méthode standard et modulaire de conception des réseaux qui divise l'ensemble des fonctions complexes nécessaires en des couches fonctionnelles, autonomes et administrables. Les couches sont, de haut en bas, les suivantes : application, présentation, session, transport, réseau, liaison de données et physique.

Autocommutateur

Équipement de commutation téléphonique automatique destiné aux entreprises privées.

Le langage de commande d'imprimante (PCL) est un langage de description de page (LDP), devenu une norme de l'industrie, développé par HP comme protocole d'impression. Développé à l'origine pour les imprimantes à jet d'encre, PCL a été appliqué aux imprimantes thermiques, matricielles et aux imprimantes laser.

Le format PDF (PDF) est un format de fichier propriété développé par Adobe Systems pour représenter les documents bidimensionnels dans un format indépendant du périphérique ou de la résolution.

PS (PostScript) est un langage de description de page et de programmation utilisé principalement dans les domaines de la publication électronique et assistée par ordinateur. Il est exécuté dans un interpréteur pour générer une image.

Pilote d'impression

Programme utilisé pour transmettre des commandes et des données de l'ordinateur vers l'imprimante.

Support d'impression

Support tel qu'une feuille, une enveloppe, une étiquette et un transparent pouvant être utilisé dans une imprimante, un scanner, un télécopieur ou un copieur.

Unité de mesure permettant de déterminer la cadence d'une imprimante, c'est-à-dire le nombre de pages pouvant être produites par l'imprimante en une minute.

Fichier PRN

Interface du pilote d'un périphérique permettant au logiciel d'interagir avec le pilote du périphérique en utilisant des appels de système d'entrée/sortie standard, simplifiant ainsi de nombreuses tâches.

Protocole

Convention ou norme qui contrôle ou permet la connexion, la communication, et le transfert de données entre deux points terminaux de calcul.

Glossaire

Voir PostScript.

Réseau des réseaux téléphoniques à commutation de circuits internationaux généralement acheminé, sur les sites industriels, via le standard téléphonique.

RADIUS (Remote Authentication Dial In User Service) est un protocole d'authentication et de comptabilité pour un utilisateur distant. RADIUS permet une gestion centralisée des données d'authentication comme les noms d'utilisateur et les mots de passe à l'aide d'un concept AAA (authentication, autorisation, et comptabilité) pour gérer l'accès au réseau.

Résolution

Précision d'une image, mesurée en points par pouce. Plus le nombre de ppp est élevé, plus la résolution est élevée.

Le bloc de message serveur (SMB) est un protocole réseau dédié principalement au partage de fichiers, aux imprimantes, aux ports série et à divers échanges entre les nœuds d'un réseau. Ce protocole permet également un système de communication interprocessus authentique.

Le protocole simple de transfert de courrier (SMTP) est une norme de transmission de messages sur Internet. Le protocole SMTP, reposant sur du texte, est relativement simple. Un ou plusieurs destinataires du message sont définis, puis le texte du message est transféré. Il s'agit d'un protocole client-serveur permettant à un client de transmettre des messages électroniques au serveur.

SSID

L'identifiant d'ensemble de services (SSID) est un nom d'un réseau local sans fil (WLAN). Tous les périphériques sans fil d'un WLAN utilisent le même SSID pour communiquer les uns avec les autres. Les SSID respectent la casse et ont une longueur maximale de 32 caractères.

Masque de sous-réseau

Code utilisé conjointement à l'adresse réseau permettant de déterminer la partie de l'adresse correspondant à l'adresse réseau et la partie de l'adresse correspondant à l'adresse de l'hôte.

Tcp/ip

Le protocole de contrôle de transmission (TCP) et le protocole Internet (IP) sont un ensemble de protocoles de communication implémentant la pile de protocoles sur laquelle fonctionnent Internet et la plupart des réseaux commerciaux.

Le rapport de confirmation de transmission (TCR) est un journal fournissant des informations sur chaque transmission, telles que l'état de la tâche, le résultat de la transmission et le nombre de pages envoyées. L'impression de ce journal peut être paramétrée pour être effectuée après chaque tâche ou bien après chaque échec de transmission.

Format d'image matricielle à résolution variable. De manière générale, le format TIFF correspond aux données image provenant d'un scanner. Les images TIFF utilisent des balises et des mots-clés définissant les caractéristiques de l'image incluse au fichier. Ce format flexible et multi-plateforme peut être utilisé pour des images créées sous différentes applications de traitement d'images.

Cartouche de toner

Sorte de bouteille ou de récipient se trouvant dans un appareil comme une imprimante et contenant du toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu en utilisant la combinaison chaleur/pression de l'unité de chauffe et se fixe dans les fibres du papier.

Norme de l'industrie relative aux scanners et aux logiciels. En utilisant un scanner compatible TWAIN avec un programme compatible TWAIN, une tâche de numérisation peut être lancée depuis ce programme. C'est une capture d'image API pour systèmes d'exploitation Microsoft Windows et Apple Mac.

Chemin UNC

La convention de nommage uniforme (UNC) est une méthode standard permettant d'accéder à des ressources partagées sous Windows NT ainsi que sous d'autres produits Microsoft. Le format d'un chemin UNC est: \\ \\ \\

Glossaire

Le localisateur uniforme de ressource (URL) est l'adresse globale des documents et des ressources sur Internet. La première partie de l'adresse indique le protocole utilisé, la seconde partie spécifique l'adresse IP ou le nom de domaine correspondant à l'emplacement de la ressource.

Le bus série universel (USB) est une norme développée par USB Implementers Forum, Inc. pour connecter les ordinateurs et les périphériques. Contrairement au port parallèle, le port USB est conçu pour permettre de connecter un seul ordinateur à plusieurs périphériques.

Filigrane

Image reconnaissable ou motif plus clair sur le papier, visible par transparence. Les filigranes ont été initialement introduits à Bologne, en Italie, en 1282. Ils ont été utilisés par les fabricants de papier afin d'identifier leurs produits, sur les timbres, les billets de banque et autres documents officiels afin d’empêcher la contrefaçon.

Architecture graphique lancée initialement sous Windows Me et Windows XP. Une tâche de numérisation peut être lancée à partir de ces systèmes d'exploitation à l'aide d'un scanner compatible WIA.

L'accès protégé Wi-Fi (WPA) est une classe de systèmes pour sécuriser les réseaux d'ordinateurs sans fil (Wi-Fi), qui a été créé pour améliorer les fonctionnalités de sécurité de WEP.

WPA-psk

L'accès protégé Wi-Fi avec clé pré-partagée (WPA Pre-Shared Key) est un mode spécial de WPA pour les petites entreprises ou les utilisateurs personnels. Une clé partagée, ou un mot de passe, est configuré dans le point d'accès sans fil (WAP) et n'importe quel portable ou périphérique de bureau sans fil. WPA-PSK génère une clé unique pour chaque session entre un client sans fil et le WAP associé pour une sécurité plus évoluée.

Le paramétrage protégé Wi-Fi (WPS) est un standard permettant de créer un réseau local sans fil. Si votre point d'accès sans fil prend en charge le WPS, vous pouvez configurer la connexion du réseau sans fil facilement sans avoir à utiliser un ordinateur.

La spécification papier XML (XPS) est une spécification de langage de description de page (PDL) et un nouveau format de document, développé par Microsoft, qui présente les avantages du document portable et du document électronique. Il s'agit d'un format de document vectoriel indépendant du périphérique, basé sur XML et sur un nouveau chemin d'impression.

Acceder aux

Outils de gestion 148

AirPrint

AnyWeb Print 150

Bac

chargement de papier dans le chargeur

manuel bac papier polyvalent 30

Modification du format du bac 27

Réglage de la largeur et de la longueur 27

bourage

Astuces pour éviter les bourrages papier 53

dégager le papier 54

bouton d’arrêt 21

Cable USB

Installation du pilote 86, 88

Réinstallation du pilote 87, 89

Caractéristiques techniques 61

Samsung et recharges 45

Remplacement de la cartouche de toner 45

CARTOUCHE TONER

Autonomie estimée 43

Instructions de manipulation 43

Samsung et recharges 43

stockage 42

chargement

papier dans le bac 1 28,30

support spécial 31

chargeur manuel bac papier polyvalent

conseils d'utilisation 30

Utilisation de support spécial 31

consommables

Autonomie estimée de la cartouche de toner 43

Remplacement de la cartouche de toner 45

convention 10

disponibles

commande 41

État de l'imprimante

Informations générales 158

filigrane

Création 140

modification 140

supprimer 140

fonctions

caractéristique du support d'impression 63

Fonctions spéciales d'impression 132

glossaire 191

Impression de N pages sur Mac 143

Imprimersystèmesd'exploitationmobiles124

Imprimer : changer les réglages d'impression par défaut 134

impression dans un fichier 136 Windows 36 Mac 144

Linux 145 Mac 143

Plusieurs pages sur une seule feuille MAC 143

Informations légales 70

Linux imprimer 145, 88

problèmes Linux courants 184, 146

Réinstallation du pilote pour une connexion par câble USB 89

Installation du pilote 23 Réinstallation du pilote 25

Même imprimer 143,86

Problèmes Mac courants 183

Réinstallation du pilote pour une connexion par câble USB 87

Configuration requise Macintosh 67

Mise en place d'un appareil réglage de l'altitude 133

Nettoyage extérieur 47

intérieur 48

rouleau d'entraînement 50

Nettoyage dun appareil 47

non compatible

redistribution du toner 44

P panneau de commande 20 préférences de limprimante Linux 146 présentation duvoyant Statut 57 problèmes problèmes d'impression 170,169,168, 174

R. Réglages favoris pour l'impression 38 Réseau Configuration du réseau sans fil 95

Configuration IPv6 93

Environnement d'installation 69

Présentation des programmes réseau 91

Samsung Printer Experience 160 Sans fil Câble USB 101, 104 Mode AdHoc 95

Mode Infrastructure 95

WPS l'appareil ne possède pas d'écran d'affichage

PBC 99

sécurité

Informations 11

symboles 11

Numéros de service : 185

support d'impression

carte 34

enveloppe 32

étiquettes 33

papier préimprimé 34

support de sortie papier 63, 31

SyncThru Web Service

Informations générales 152

Unix

Configuration requise 68

utilisation de l'aide 38,144

vue arrirée 19

vue avant 18

Windows

Configuration requise 66

installation du pilote pour une connexion

par câble USB 23, 25

Problèmes Windows courants 182
