MODE D'EMPLOI LB57574 SIEMENS
Précautions de sécurité importantes 11
Protection de l'environnement 13
Économies d'énergie. 13
Élimination écologique. 13
Modes 14
Mode d'Evacuation de l'air. 14
Mode de Recyclage de l'air. 14
Utilisation de l'appareil 14
Éclairage. 14
Nettoyage et entretien 15
Dérangements, que faire si 17
Service après-vente 18
Accessoires Mode recyclage 18
Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.bsh-group.com et la boutique en ligne : www.siemens-home.bsh-group.com/eshops
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.
Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 15 ans et plus et qu'un adulte les surveille.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Seul un expert agréé peut raccorder l'appareil sans fiche. La garantie ne couvre pas les dommages résultat d'un mauvais raccordement.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

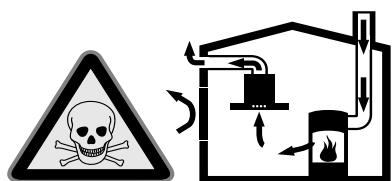

Danger de mort!
Il y a risque d'intoxication par reaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
- Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
Nettoyer le filtre à graissé au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtré àGRAisse.
- Les dépôts de graisse dans le filtre àGRAISSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Étouffer les flames prudemment avec un couvercle, une couverture ou similaire.
- Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz.
Risque de brûlure !
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.
Risque de blessure !
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
- Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
- De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes.
Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.
Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Protection de l'environnement
Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil.
Économies d'énergie
Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante. Éteindre la hotte aspirante quand elle n'est plus utilisée. Éteindre l'éclairage quand il n'est plus utilisé. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
Élimination écologique
Éliminez l'emballage en respectant l'environnement.
Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.
Modes
Vous pouvez utiliser cet appareil en mode Évacuation d'air ou en mode Recyclage de l'air.
Mode d'évacuation de l'air
L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.
Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.
Mode de recyclage de l'air
L'air aspiré se nettoie en traversant les filtres à graissé et un filtre à charbon actif, puis il revient dans la cuisine.
Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d'utilisation.
Utilisation de l'ordinateur
Remarque : Allumez la hotte aspirante avant le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.
Bandeau de commande
Explication
| 1 | Ventilateur Arrêt/Puissance d'aspiration 1 |
| 2 | Puissance d'aspiration 2 |
| 3b | Puissance d'aspiration 3/Vitesse intensive |
| △ | Eclairage allumer/éteindre |
Mise sous tension
Appuyer sur la touche 1, 2 ou 3.
Remarque: La puissance d'aspiration actuellement régée est indiquée par l'intermédiaire de la LED.
Niveau 1: la LED est allumée en vert. Niveau 2: la LED est allumée en orange. Niveau 3: la LED est allumée en rouge.
Arrêt
Appuyer sur la touche 1.
Remarque: Si la puissance d'aspiration 2 ou 3 est activée, appuyer deux fois sur la touche A1.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
Maintenir la touche 3b appuyée.
L'aspiration intensive est activée. La LED clignote en rouge.
Remarques
Le temps de marche de la vitesse intensive est limité à 6 minutes. - Après écoullement des 6 minutes, l'appareil repasse à la puissance d'aspiration sélectionnée en dernier. La vitesse intensive peut être activée même lorsque l'appareil est arrêté. Après écoulement des 6 minutes, l'appareil s'arrête à nouveau.
Éclairage
Appuyer sur la touche
Remarque : Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.
Risque de brûlure!
L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.
De l'humidité qui pénétre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.
De l'humidité qui pénétre peut occasionnellement un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.
Nettoyants
Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas
de produits agressifs ni abrasifs, de produits de nettoyage fortement alcoolisés, de tampons à récurer ni d'éponges à dos récurant, de nettoyeurs haute pression ni de nettoyeurs à vapeur.
Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.
Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.
| Surface | Nettoyants |
| Inox | Eau chaude additionnée de produit à vaisselle :
Nettoyez avec une lavette et séchez avec un chiffon doux. |
| Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. |
| Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commercés spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux. |
| Surfaces laquées | Eau chaude additionnée de produit à vaisselle :
Nettoyez avec une lavette humide et séchez avec un chiffon doux. |
| N'utilisez pas de nettoyant pour inox. |
| Alumni-nium et plastique | Nettoyant pour vitres :
Nettoyez avec un chiffon doux. |
| Verre | Nettoyant pour vitres :
Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre. |
| Élé-ments de com-mande | Eau chaude additionnée de produit à vaisselle :
Nettoyez avec une lavette humide et séchez avec un chiffon doux.
Risque d'électrocution par pénétration d'humidité.
Risque de déterrioration de l'électronique par péné-tration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide.
N'utilisez pas de nettoyant pour inox. |

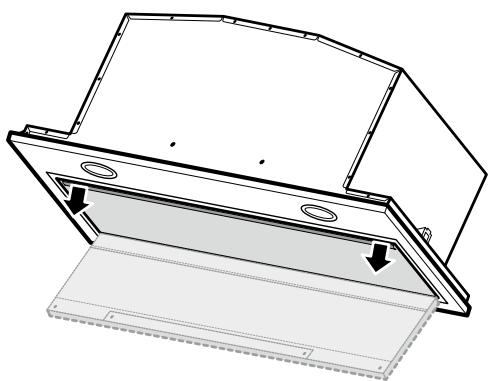

Retirer le filtre métallique à graisse
- Ouvrir le capot du contrôle.
Remarque : Saisir le capot du filtre au niveau des coins avant et le tirer vers le bas dans un mouvement brusque.
- Ouvrir le verrouillage, puis abaisser le filtre métallique àGRAISSSE.
Remarque: Ne pas tordre le filtre métallique àGRAISS, afin d'éviter des endommagements.
Sortir le filtre métallique àGRAISE de sa fixation.
Remarque: La graisse peut s'accumuler en bas dans le filtre àGRAISSÉ métallique. Pour éviter que de la graisse ne goutte, tenir le filtre métallique à graisse à l'horizontal.
4. Nettoyer l'intérieur de l'appareil. 5. Nettoyer le filtre métallique àGRAISSÉ et le laisser sécher avant de le remettre en place.
Nettoyer le filtre métallique à graissé
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Risque d'incendie!
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
Nettoyer le filtre à graisse au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtre àgraisse.
Remarques
N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. - Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide. - Vous pouvez laver les filtres métalliques à graisse au lave-vaisselle ou à la main.
Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques à GRAISSÉ à tremper dans de l'eau de vaisselle très chaude. Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. Laissez les filtres métalliques à GRAISSE goutter.
Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAISE.
- Ne nettoyez pas avec la vaisse les filtres métalliques àGRAISSER très sales. Posez les filtres métalliques àGRAisse dans le lave-vaiselle sans les coincer. Ne coincez pas les filtres métalliques àGRAisse.
Dépose du filtre à charbon actif (uniquement pour le mode recyclage)
Afin de garantir la capacité de détention des odeurs, le filtre doit être régulièrement entretenu.
Les filtres à charbon actif doivent être remplacés au moins tous les 4 mois.
Remarques
- Les filtres à charbon actif ne font pas partie de la fourniture.
- Les filtres à charbon actif sont en vente dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.
- Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés.
- Déposer le filtre à graisse métallique. 2. Sortir le filtre à charbon actif des supports de fixation.
- Caler le filtre à charbon actif autour du moteur.
- Extraire le filtre à charbon actif.
5. Nettoyer l'appareil.
Montage du filtre à charbon actif (uniquement pour le mode recyclage)
- Insérer le filtre à charbon actif dans la hotte aspirante.
- Caler le filtre à charbon actif autour du moteur.
- Pousser le filtre à charbon actif avec précaution dans les supports de fixation.
- Mettre en place le filtre àGRAISSÉ métallique.
Incorporer le filtrage métallique à graisse
- Mettre le filtre métallique àGRASSE en place. Avec l'autre main sous le contrôle métallique àGRAISSSE, intercepter ce dernier.
- Basculer le filtre métallique à GRAISE vers le haut puis encliqueter le verrouillage.
Dépose du filtre à charbon actif (uniquement pour le mode recyclage)
Afin de garantir la capacité de détention des odeurs, vous devez changer régulièrement le filtre à charbon actif.
En utilisation normale, le filtre à charbon actif (utilisé chaque jour entre 1 et 2 heures) doit être changé au plus tard après 12 mois.
Remarques
Le filtre à charbon actif n'est pas inclus dans la livraison. Vous pouvez acheter un filtre à charbon actif dans les commerces spécialisés, auprès du service après-vente ou dans la boutique en ligne. Le filtre à charbon actif ne peut pas être nettoyé ni réactivé. - Les filtres à charbon actif ne contiennent aucune substance nocive et peuvent être mis au rebut avec les déchets ménagers.

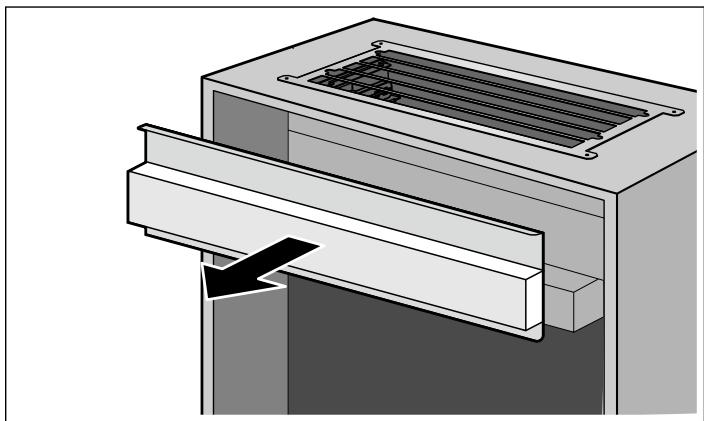

- Retirez le bandeau magnétique.

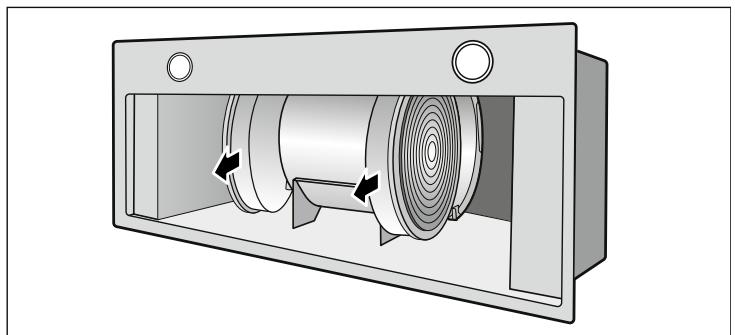

- Retirez le filtre à charbon actif.
Montage du filtre à charbon actif (uniquement pour le mode recyclage)
- Retirez le nouveau filtre à charbon actif de l'emballage et insérez-le dans le module de recyclage de l'air.
- Insérez le bandeau de manière à ce que les aimants soient fermement maintenus.
Dérangements, que faire si ...
Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez vérifier les points suivants :
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tableau de dérangements
| Dérangement | Cause possible | Solution |
| L'appareil ne fonctionne pas | La fiche n'est pas connectée | Connector l'appareil au secteur |
| Coupure de courant | Vérifier si d'autres appareils de cuisine fonctionnent |
| Fusible défectueux | Vérifier dans le boîtier à fusibles, si le fuse pour l'appareil est en bon état |
| L'éclairage ne fonctionne pas | Les lampes DEL sont défectueuses | Appeler le service après-vente |
Lampes LED
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installateur d'équipement électrique).
Si votre appareil a besoin d'être réparé, notre service après-vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.
Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez la plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse).
Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.
| N° E | N° FD |
| |
| Service après-venture | |
Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.
Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Commande de réparation et conseils en cas de dérangements
B 070222142
FR 0140101200
CH 0848 840 040
Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d'origine adaptées à votre appareil.
Accessoires mode recyclage
(non compris dans la fourniture)
LZ55651
LZ55750
LZ46830
LZ46810
BSH Hausgeräte GmbH
Carl-Wery-StraBe 34,81739Munchen
GERMANY
Fabriqué par BSH Hausgeräte GmbH, titulaire des droits d'utilisation de la marque Siemens AG
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour la propriété suivante.
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson.
L'installation doit avoir lieu en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au BATIMENT).
Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le plus adapté aux adaptations pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
- À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul un Electricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Risque d'incendie!
- Les dépôts de graisse dans le filtre àGRAISSSE peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si des foyers gaz et électrique sont combinés, l'écart maximal s'applique.
- Les dépôts de graisse dans le filtre àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu.
Risque de blessure!
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection. Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. L'appareil est lourd. Deux personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
- Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électrique ou mécanique.
Conduit d'évacuation
Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.
L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand. Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit. - Les tuyaux rigides ou soudes constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable. Si l'air vicié traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Tuyaux ronds
Nous recommandons un diamètre intérieur de 150 mm, avec un minimum de 120 mm
Gaines plates
La section intérieure doit correspondre au diamètre des tuyaux ronds.
0 120 Mm env. 113 cm²
- Les gaines plates ne doivent pas présenter de déformations trop importantes. Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.
Branchement électrique
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Les données de raccordement nécessaires se trouvent sur la plaque signalétique sur l'appareil.
Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
Cet appareil ne doit être raccordé qu'à une prise de courant de sécurité installée de manière réglementaire.
Installer la prise de courant de sécurité de préférence directement à l'intérieur du capot de la hotte.
Il faudrait que la prise de courant de sécurité soit raccordée via un circuit électrique dédié. Si la prise de courant de sécurité n'est plus accessible après l'installation de l'appareil, il faut intercaler dans le câblage un sectionneur omnipolaire (disjoncteur pour protéger la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts.
Vérifier l'état du meuble
Le meuble d'encastrement doit être posé à l'horizontale et posséder une capacité de charge suffisante. La hotte aspirante pèse 10kg max.
Dimensions de l'appareil et distances de sécurité
- Tenir compte des dimensions de l'appareil. (fig. A) Respecter les distances de sécurité. (fig. B)
Si les instructions d'installation de l'appareil de cuisson au gaz spécifient une distance différente, tenir toujours compte de la plus grande distance.
Préparer le meuble
Le meuble d'encastrement doit résister à des températures jusqu'à 90°C. La stabilité du meuble d'encastrement doit aussi être garantie après les travaux de découpe.
Enlever les copeaux après les travaux de découpe.
- Réaliser la découpe dans le meuble d'encastrement. (Fig. 1a)
- Réaliser la découpe pour le conduit d'évacuation.
Remarque : Vous pouvez réaliser la découpe pour l'orifice d'évacuation d'air soit sur la face supérieure du meuble d'encastrement (Fig. 1b) soit sur la face arrière du meuble d'encastrement (Fig. 1c).
Préparation de l'appareil
- Ouvrir le capot du filtre. (fig.2a) Remarque : Saisir le capot du filtre au niveau des coins avant et le tirer vers le bas d'un mouvement brusque.
- Démonter le dispositif de sécurité de la charnière et retirer le capot du filtré. (fig.2b)
- Déposer le filtre à graisse métallique ; voir la notice d'utilisation.
- Débrancher les câbles du bandeau de commande et de l'éclairage. (fig.2c)
- Desserrer les vis du cadre et retirer le cadre. (fig.2d)
- En option pour le mode recyclage : Positionner les fixations du filtre (accessoires en option) correctement sur le moteur et les tourner vers l'avant jusqu'à ce qu'elles s'encliquettent. Insérer le filtre à charbon actif dans les fixations du filtre. (fig.2e)
Monter l'appareil
- Insérer l'appareil dans la découpe du meuble et le visser au meuble d'encastrement. (Fig. 3a)
- Serrer les vis de fixation. (Fig. 3b)
- Raccorder le bandeau de commande et le câble de l'éclairage.
- Mettre en place le cadre et le visser sur l'appareil par-dessous. (Fig. 3c)
- Fixer le cadre et l'appareil à l'aide de vis. (Fig. 3d)
Remarque: Si les vis ne sont pas accessibles de l'extérieur, elles peuvent également être montées de l'intérieur.
- Mettre le filtre métallique à graisse en place.
- Mettre le capot du filtre en place et le fermer.
Remarques
En mode Évacuation de l'air, un clapet anti-retour doit être installé. Si un clapet anti-retour n'est pas joint à l'appareil, il est en vente dans le commerce spécialisé. Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse télescopique.
Réaliser le raccordement de l'évacuation de l'air (fig. 4A)
Remarque: En cas d'utilisation d'un tuyau en aluminium, lisser au préalable la zone de raccordement.
- Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
- Réaliser la jonction vers l'orifice d'évacuation d'air.
- Étancher les zones de jonction de façon appropriée.
Remarques
En cas d'utilisation d'un tuyau en aluminium, lisser au préalable la zone de raccordement. Monter la grille orientée de telle manière que l'air puisse circuler librement.
- Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
- Réaliser la jonction vers l'orifice d'évacuation d'air du meuble d'encastrement.
- Visser la grille orientée sur le meuble d'encastrement.
- Étancher les zones de jonction de façon appropriée.
Réalisez le raccordement de l'air de circulation (module de recyclage de l'air) (fig. 4C)
Remarque: En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.
- Respectez le supplément du module de recyclage de l'air.
- Fixez le conduit d'évacuation directement sur le manchon d'évacuation.
- Réalisiez la jonction vers l'orifice du module de recyclage de l'air.
- Étanchez les zones de jonction de façon appropriée.
- Mettez le filtre à charbon actif en place.
Réalisé le raccordement électrique
Brancher la fiche secteur sur la prise de courant de sécurité.
Démonter l'appareil
- Mettre l'appareil hors tension.
- Détacher les conduits d'évacuation.
- Ouvrir le capot du filtre.
- Enlever le filtre à graisse.
- Débrancher les câbles du bandeau de commande et de l'éclairage.
- Enlever le cadre.
- Retirer la fixation au meuble.
- Enlever l'appareil.
| de | Umweltschutz |
| en | Environmental protection |
| fr | Protection de l'environnement |
| it | Tutela dell'ambiente |
| nl | Milieubescherming |
| da | Miljøbeskyttelse |
| fi | Ympäristönsuojelu |
| no | Miljøvern |
| sv | Återvinning |
| tr | Çevre koruma |
| el | Προστασία περιβάλλοντός |
| es | Protección del medio ambiente |
| pt | Proteção do meio ambiente |
| cs | OchranaŽivotného prostředí |
| sk | OchranaŽivotného prostrendia |
| hu | Környezetvidelem |
| ro | Protectéia mediolui |
| pl | Ochranaśrodowiska |
Protection de l'environnement
Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil.
Économies d'énergie
Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. Eteindre la hotte aspirante quand elle n'est plus utilisée. Éteindre l'éclairage quand il n'est plus utilisé. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
de Montageanleitung
Instructions d'installation
Notice de montage
Consignes de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le contrôleur.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
Observer les prescriptions de sécurité et les avertissements dans la notice de montage de la hotte aspirante.
Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent comporter des arêtes vives. Porter des gants de protection. Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre.
Danger par magnétisme!
La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.
Montage du module de recyclage
- Réaliser une découpe dans le plafond de l'armoire supérieure - Figure 1.
- Visser les équerres de fixation au plafond de l'armoire :

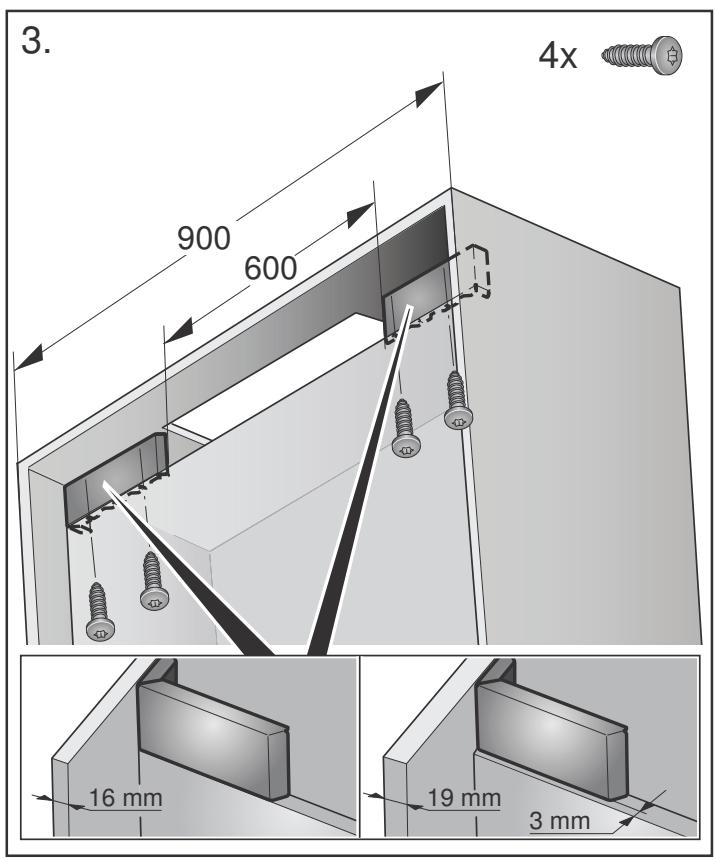

Largeur de l'armoire 60 cm - fig. 2 Largeur de l'armoire 90 cm - fig. 3
Remarque : Pour une épaisseur de paroi de 19 mm, les équerres de fixation doivent être déplacées vers l'arrière de 3 mm.

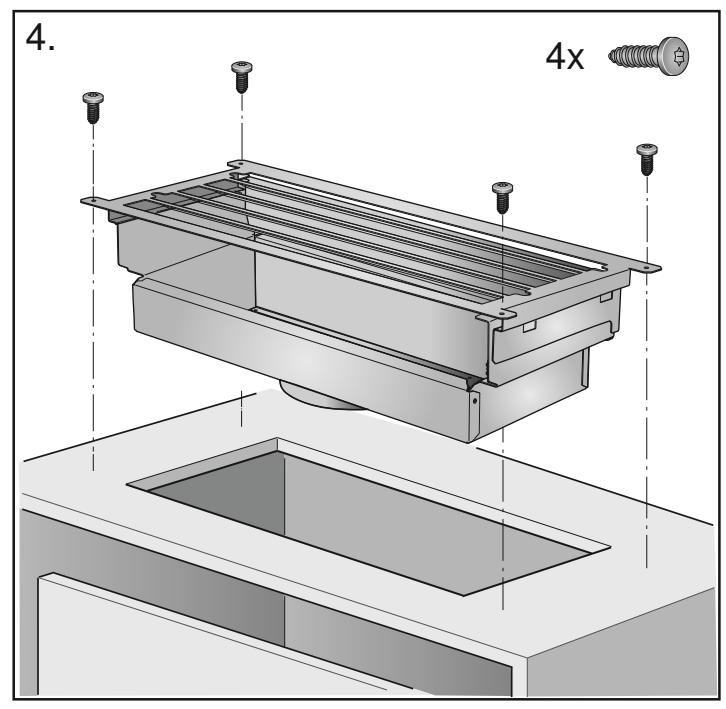

- Insérer le module de recyclage et le visser - Figure 4. Remarque : Lors du vissage sur le bord avant de la découpe, appuyer sur le module de recyclage de l'air.
- Retirer le filtre du film et l'insérer dans le module de recyclage de l'air - fig. 5.
- Utiliser le bandeau de commande de manière à ce qu’il soit fermement maintenu par les aimants - fig. 6.
