AHF771IX - Hotte de cuisine AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte aspirante
Caractéristiques techniques principales	Inox, design moderne, installation murale
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	60 cm de largeur
Poids	Environ 10 kg
Débit d'air	Jusqu'à 600 m³/h
Nombre de vitesses	3 vitesses
Fonctions principales	Extraction et recyclage de l'air, éclairage LED
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Pièces détachées et réparabilité	Filtres et pièces de rechange disponibles
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - AHF771IX AIRLUX

Comment allumer l'AIRLUX AHF771IX ?

Pour allumer l'AIRLUX AHF771IX, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température sur l'AIRLUX AHF771IX ?

Utilisez les boutons '+' et '-' sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Que faire si l'appareil ne chauffe pas correctement ?

Vérifiez que l'appareil est correctement branché et que la température est réglée suffisamment haute. Assurez-vous également que la grille ou les orifices d'aération ne sont pas obstrués.

Comment nettoyer l'AIRLUX AHF771IX ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Ne pas utiliser de produits abrasifs.

Quels sont les modes de cuisson disponibles sur l'AIRLUX AHF771IX ?

L'AIRLUX AHF771IX propose plusieurs modes de cuisson, notamment la chaleur tournante, le gril et la cuisson traditionnelle.

L'appareil émet un bruit étrange, que faire ?

Si l'appareil émet un bruit étrange, vérifiez qu'aucun objet n'est coincé à l'intérieur. Si le problème persiste, contactez le service client.

Est-ce que l'AIRLUX AHF771IX est équipé d'une minuterie ?

Oui, l'AIRLUX AHF771IX est équipé d'une minuterie que vous pouvez régler selon vos besoins de cuisson.

Comment réinitialiser l'AIRLUX AHF771IX ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le.

Où puis-je trouver le manuel d'utilisation de l'AIRLUX AHF771IX ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel d'AIRLUX ou se trouve dans l'emballage de l'appareil.

Quels sont les conseils de sécurité à suivre lors de l'utilisation de l'AIRLUX AHF771IX ?

Assurez-vous de ne pas toucher les surfaces chaudes de l'appareil pendant son utilisation et gardez-le hors de portée des enfants.

MODE D'EMPLOI AHF771IX AIRLUX

Merci d'avoir acheté ce produit. Veuillez lire attentivement le présent manuel d'utilisation avant d'installer et d'utiliser le groupe filtrant. Conservez-le pour pouvoir vous y référer ultérieurement.

MANUEL d'utilisation GROUPE filtrant

Cher client,

Suivre les instructions contenues dans le présent manuel d'utilisation garantit à l'appareil des performances optimales toute sa durée de vie.

Attention !!

DANS CERTAINES CIRCONSTANCES, LES APPAREILS ÉLECTRIQUES PEUVENT ÊTRE UNE SOURCE DE DANGER.

• NE PAS VÉRIFIER L'ÉTAT DES FILTRES LORSQUE LE GROUPE FILTRANT FONCTIONNE.
• NE PAS TOUCHER L'AMPOULE APRÈS UTILISATION DE L'APPAREIL.
• NE PAS DÉBRANCHER L'APPAREIL AVEC LES MAINS MOUILLEES.
• ÉVITER LES FLAMMES NUES CAR ELLES PEUVENT ENDOMMAGER LES FILTRES ET DÉCLENCHER UN INCENDIE.
• SURVEILLER CONSTAMMENT LA FRITURE, CAR L'HUIL ESURCHAUFFEE PEUT S'ENFLAMMER.
• DÉBRANCHER LE GROUPE FILTRANT DE L'ALIMENTATION PRINCIPALE AVANT D'EFFECTUER TOUT TRAVAIL D'ENTRETIEN.
• NE PAS UTILISER CE PRODUIT À L'EXTÉRIEUR.
• CET APPAREIL PEUT ÉTRE UTILISÉ PAR DES ENFANTS AGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUIITES OU DENUEES D'EXPERIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLE (E) S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN Toute SECURITE LEUR ONT ÉTÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ÉTÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL.

LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE.

• UNE VENTILATION ADEQUATE DE LA PIECE EST IN-DISPENSABLE LORSQUE LE GROUPE FILTRANT EST UTILISÉ EN MÉME TEMPS QUE DES APPAREILS QUI BRULENT DU GAZ OU D'AUTRES COMBUSTIBLES (NON APPLICABLE EN MODE RECYCLAGE).
• LE NON-RESPECT DES INSTRUCTIONS DE NETTOYAGE PEUT ENGENDERR UN RISQUE D'INCENDIE.
• ATTENTION : LES PARTIES ACCESSIBLES DE CET APPAREIL PEUVENT DEVENIR CHAUDES LORSQU'IL EST UTILISÉ AVEC DES APPAREILS DE CUISSON.

Élimination de l'ancien appareil

CONFORMÉMENT À LA DIRECTIVE EUROPEENNE 2012/19/UE ET À LA LÉGISLATION LOCALE CONCERNANT LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS, CET APPAREIL EST MARQUÉ DU SYMBOLE DE LA PÔBELLE BARRÉE. CE MARQUAGE IN-DIQUE QUE L'APPAREIL NE DOIT PAS ÉTRE JETÉ AVEC LES AUTRES DÉCHETS MENAGERS APRÉS SON UTILISATION.

L'UTILISATEUR EST TENU DE LE REMETTURE À UNÉ DÉCHETTERIE COLLECTANT LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS. LES COLLECTeurs, Y COMPRIS LES POINTS DE COLLECTE LOCAUX, LES MAGASINS ET LES SERVICES DES AUTORITÉS LOCALES, PROPOSENT DES PROGRAMMES DE RECYCLAGE.

UNE MANIPULATION APPROPRIÉE DES PRODUITS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS PERMET

Recommandations et suggestions caractéristiques installation et utilisation fonctionnement entretien dépannage

• Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l'utilisation non appropriée du produit.
• Lire le présent manuel d'utilisation avant d'installer et d'utiliser le groupe filtrant. Le conserver pour d'éventuelles consultations ultérieures.
• Seul un technicien autorisé et expérimenté peut entreprendre les travaux d'installation et d'entretien.
• Vérifier que le voltage du réseau correspond à celui indiqué sur la plaque signalétique fixée à l'intérieur du groupe filtrant.
• Ne pas raccorder le groupe filtrant à des conduits d'échappement évacuant des fumées de combustion (chaudières, cheminées, etc.)
• Si le groupe filtrant est utilisé conjointement à des appare èce de façon à empêcher le reflux des gaz d'échappement. La cuisine doit disposer d'une ouverture directe sur l'extérieur afin de garantir l'entrée d'air pur.
• La distance minimale d'installation du groupe filtrant est de 750 mm d'une table de cuisson au gaz e ent une distance plus élevée, elle doit être prise en compte.

REMARQUE: Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe.

Utilisation

• Ce groupe filtrant est conçu exclusivement pour un usage domestique, à savoir éliminer les vapeurs de cuisson.
• Ne jamais utiliser le groupe filtrant à des fins autres que celles pour lesquelles il a été créé.
• Ne jamais laisser de grandes flammes nues sous le groupe filtrant en marche.
• Ajuster l'intensité de la flamme pour la diriger uniquement sur le fond de la casserole; en s'assurant que la flamme ne dépasse pas sur les côtés.
• La friteuse doit être constamment sous surveillance lors de son utilisation, car l'huile surchauffée peut s'enflammer.
• Le groupe filtrant ne doit pas être utilisé par des enfants ou toute personne qui n'est pas informée de son utilisation correcte.

Entretien

• Un entretien correct du groupe filtrant assure une bonne performance de l'appareil.
• Débrancher le groupe filtrant de l'alimentation principale avant d'effectuer tout travail d'entretien.
• Nettoyer et/ou remplacer le filtre à GRAISSE en aluminium et le(s) filtre(s) à charbon actif après la période de temps recommandée.
• Nettoyer le groupe filtrant en utilisant un chiffon humide et un détergent liquide neutre.
• ÉLIMINATION: Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté.

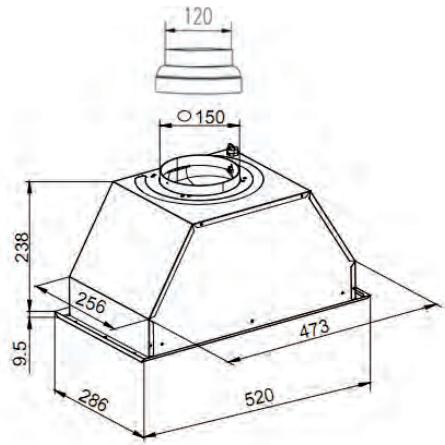

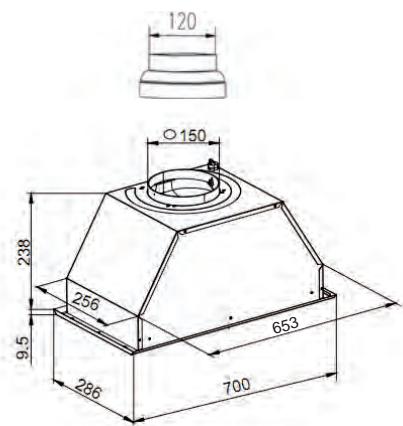

DIMENSIONS 52cm

70cm

Installation et utilisation

Remarque 1: Si le groupe filtrant est en inox, restaurer avec précaution le film de protection en plastique de toutes les surfaces extérieures avant l'installation finale.

Remarque 2: Au moins deux personnes sont nécessaires pour installer le groupe filtrant.

Description / connexions

Le groupe filtrant peut être installé en version évacuation ou recyclage.

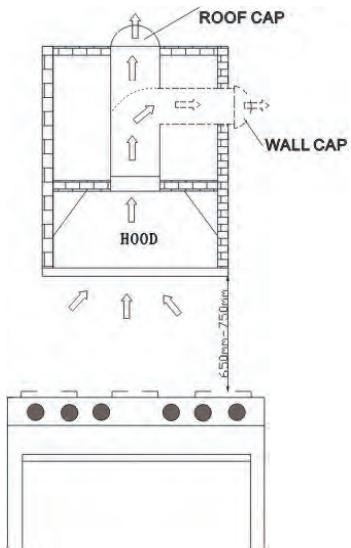

Version d'évacuation

Le groupe filtrant aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisses et les expulse à l'extérieur via le tuyau d'évacuation. Dans cette version, les filtres à charbon actif ne sont pas nécessaires.

Attention !!

Pour réduire le risque d'incendie, l'utilisation d'un conduit métallique est conseillée.

Ne pas utiliser de matériaux inflammables pour évacuer l'air.

1. Choisir ou le conduit va passer entre le groupe filtrant et l'extérieur.
2. Un conduit droit et court assurera un meilleur fonctionnement du groupe filtrant.
3. Un conduit long, des coudes et autres transitions réduisent les performances de l'appareil. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux.
4. Il est recommandé d'utiliser des conduits ronds de Ø150 mm, toutefois, un réducteur de Ø150 mm à Ø120 mm est fourni si l'installation nécessite un conduit de Ø120 mm.
5. L'air ne doit pas être libéré dans un conduit qui est utilisé pour évacuer les fumées des appareils qui brûlent du gaz ou d'autres combustibles. Les réglementations en vigueur concernant l'évacuation de l'air doivent être respectées. Consulter les autorités locales et les codes du BATIMENT pour connaître les exigences en matière de conduites d'évacuation.
6. Installer un capuchon de toit ou de mur. Raccorder le conduit en métal rond au capuchon et remonter jusqu’à l'emplacement du groupe.

Version recyclage

Le groupe filtrant aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisse et les filtres à charbon actif et réinjecte de l'air pur dans la pièce. Pour une efficacité constante, le(s) filtre(s) à charbon actif doit(doivent) être remplacé(s) régulièrement.

Il faut choisir dès le début le type d'installation (recyclage ou évacuation). Pour une plus grande efficacité, nous vous recommandons d'installer le groupe filtrant en version évacuation.

Raccordement électrique

• Le câblage électrique doit être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système hors tension à l'entrée de service avant d'effectuer le câblage.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une autre personne tout aussi compétente afin d'éviter tout risque d'accident.
• Ne pas utiliser une prise ou une rallonge autres que celles fournies initialement avec le groupe filtrant.

Installation

Avant de commencer l'installation, pour gérer le groupe filtrant, nous vous conseillons d'enlever le panneau inférieur.

1. Le groupe filtrant a eté concu pour être utilisé avec un conduit d'évacuation de 0150 mm. Si un conduit d'évacuation de 0120 mm doit être utilisé, le réducteur de la sortie d'air de 0 120 mm est nécessaire.

Avant de fixer l'appareil, le conduit en métal d'évacuation de l'air vers l'extérieur doit être installé. Utiliser un conduit d'évacuation avec : - la longueur minimum indispensable ; - le moins de coudes possible (angle maximum du coude:) ; - le matériel certifié (selon les normes locales, de construction et d'incendie) ; et aussi lisse que possible à l'intérieur. Il est également recommandé d'éviter les changements drastiques dans la section transversale (diamètre recommandé : 150 mm).

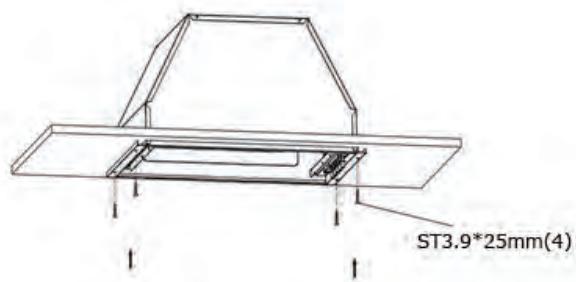

Installation dans le meuble haut

1. Avant de fixer le groupe filtrant, percer dans le meuble un trou de 165 mm de diamètre pour un conduit d'évacuation de Ø150 mm ou de Ø135 mm pour un conduit d'évacuation de Ø120 mm.
2. Dans tous les cas, vérifier la position de la prise de courant et prévoir où le câble passera, puisqu'il faudra peut-être faire un trou dans le meuble pour l'accueillir.
3. Dévisser les 2 vis visibles situées sur les côtés intérieurs du cadre supportant les filtres et enlever le panneau inférieur. Les 4 trous de montage autour de l'unité sont alors accessibles.

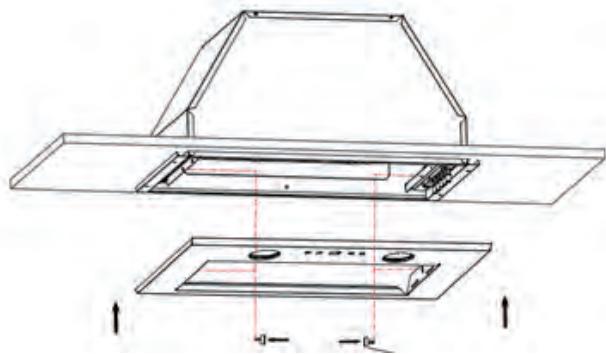

1. Soulever le groupe filtrant et le placer dans l'ouverture du caisson. Sécuriser l'unité en utilisant les 4 longues vis de montage.

1. Replacer le panneau inférieur du groupe en vissant les 2 vis.

1. Visser les lampes LED dans les orifices prévus à cet effet dans le sens des aiguilles d'une montre.
2. Effectuer le raccordement électrique.

Remarque:

• L'air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour évacuer les émanations provenant d'appareils qui brûlent du gaz ou d'autres carburants.
• Si les instructions d'installation d'une table de cuisson au gaz spécifient une distance plus élevée, elle doit être prise en compte.
• Les réglementations concernant l'évacuation de l'air vicié doivent être respectées.

Vérifier auprès des autorités locales les codes de construction pour les équipements d'évacuation.

Commandes par curseurs

Le groupe est commandé en utilisant les curseurs situés sur le panneau inférieur.

Le curseur « éclairage » permet d'allumer et d'éteindre la lumière. - Le curseur « ventilation » permet de régler le ventilateur sur les 3 vitesses:

0-OFF

I - VITESSE MINIMUM

II - Vitesse intermédiaire

III - VITESSE MAXIMUM

Commandes électroniques sans booster

Le groupe est commandé en utilisant les commandes électroniques situées sur le panneau inférieur.

• La touche « on/off » permet d'allumer et d'éteindre le groupe.
• La touche « éclairage » permet d'allumer et d'éteindre la lumière.
• La touche « ventilation » permet de régler la soufflerie sur quatre vitesses.

F1 - VITESSE MINIMUM F2 - VITESSE INTERMÉDIAIRE F3 - VITESSE MAXIMUM

• La touche « timer » permet de définir un laps de temps de 1 à 15 minutes pendant lequel le groupe fonctionnera avant de s’éteindre

automatiquement.

Appuyez sur la touche « timer » lorsque le moteur fonctionne. Par défaut le timer se règle sur 15 minutes. Ajustez-le en appuyant sur le bouton de la vitesse. Le moteur cessera de fonctionner automatiquement lorsque le temps sera écoulé.

Commandes électroniques avec booster (3)

Le groupe est commandé en utilisant les commandes électroniques situées sur le panneau inférieur.

• La touche « on/off » permet d'allumer et d'éteindre le groupe.
• La touche « éclairage » permet d'allumer et d'éteindre la lumière.
• La touche « ventilation » permet de régler la soufflerie sur quatre vitesses.

F1 - VITESSE MINIMUM F2 - VITESSE INTERMÉDIAIRE F3 - VITESSE MAXIMUM

P- BOOSTER

Remarque : en sélectionnant la vitesse P-BOOSTER, le groupe filtrant fonctionnera à la vitesse la plus élevée pendant 5 minutes et passera automatiquement à la vitesse F3 une fois ce temps écoulé.

• La touche « timer » permet de définir un laps de temps de 1 à 15 minutes pendant lequel le groupe fonctionnera avant de s’éteindre automatiquement.

Appuyez sur la touche « timer » lorsque le moteur fonctionne. Par défaut, le timer se règle sur 15 minutes. Ajustez-le en appuyant sur le bouton de la vitesse. Le moteur cessera de fonctionner automatiquement lorsque le temps sera écoulé.

Filtre à graisse

• Le filtre àGRAISSSE doit être nettoyé régulièrement (tous les deux mois d'utilisation, voire plus souvent en cas d'utilisation intensif). Utiliser une solution chaude à base de détergent.
• En fonction de sa taille, le contrôle à GRAISSE est lavable au lave-vaiselle. Après plusieurs lavages sa couleur peut changer. Cette décoloration n'entrave en rien son bon fonctionnement.

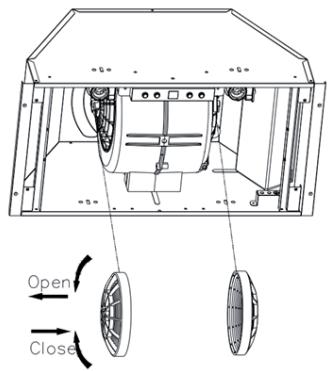

Filtre(s) à charbon

Ces filtres ne sont pas lavables et doivent être remplacés tous les 3 mois d'utilisation, voire plus souvent en cas d'usage intensif.

1. Pour installer le(s) filtre(s) à charbon, tourner jusqu'à entendre le clic final.
2. Installer le panneau inférieur après avoir installé le(s) filtre(s) à charbon.
3. Pour retirer le(s) filtre(s) à charbon, retirez tout d'abord le panneau inférieur, puis le(s) filtre(s) à charbon en tournant dans le sens contraire des aiguilles d'une montre.

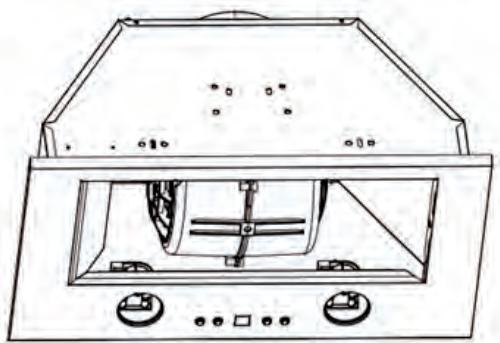

Éclairage

Ce groupe filtrant est équipé de deux SPOTS LED GU10 (AC 230V, 4W max. chacun)

AVERTISSEMENT: Toujours couper l'alimentation électrique avant d'effectuer une quelconque opération sur l'appareil.

Pour changer un spot LED :

1. Enlever le filtre en aluminium.
2. Dévisser le spot LED dans le sens inverse des aiguilles d'une montre, et replacer avec le même type de LED.

Loose

Tight Loose

Attention:

1. LA SURFACE ET LE CACHE DE LA LAMPE PEUVENT ÊTRE CHAUDS. FAIRE ATTENTION EN REMPLAÇANT LES LAMPES LED.
2. LES LAMPES LED PEUVENT ETRE CHADES. ATTENTION EN REMPLAACANT LES LAMPES LED.

Nous conseillons d'utiliser uniquement des lampes avec les mêmes caractéristiques que celles remplacées.

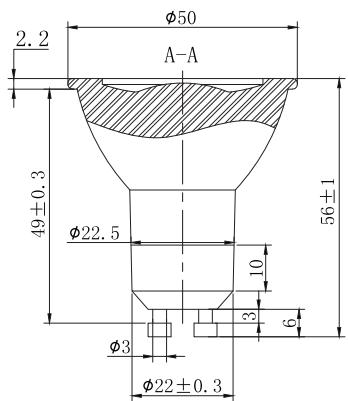

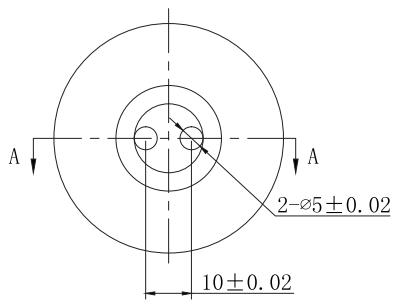

Culot de lampe LED GU10

Code ILCOS selon norme 61231: DB-4-220/230-GU10-50 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie plage de tension, GU10 signifie type de culot de lampe, 50 signifie le diamètre maximum de la lampe). Les dessins ci-joints montrent les dimensions pour le remplacement. L'unité de longueur est le mm. Cette hotte nécessite une lampe LED (AC 230V 50Hz, 2X4W Max).

Nettoyage du GROUPE filtrant

L'inox est l'un des matériaux les plus faciles à nettoyer. Un entretien occasionnel permet de préserver sa beauté.

Conseils de nettoyage:

• De l'eau chaude avec un peu de savon ou détergent suffisent généralement.
• Conclure chaque nettoyage en rinceant à l'eau claire. Essuyer avec un chiffon doux et propre pour éviter les traces d'eau.
• En cas de décoloration ou de dépôts persistants, utiliser un nettoyant ménager qui n’attaque pas ou une poudre de polissage pour inox avec un peu d’eau et un chiffon doux.
• Pour les dépôts tenaces, utiliser un tampon de récurage en plastique ou une brosse douce avec du nettoyant et de l'eau. Frotter légè
• Ne pas laisser les dépôts longtemps sur la surface.
• Ne pas utiliser de laine de fer ou de brosse en acier ordinaire. Des petits morceaux d'acier pourraient adhérer à la surface et provoquer de la rouille.
• Ne pas laisser de solutions salines, désinfectants, javel ou agents de nettoyage longtemps en contact avec l'inox. De nombreux produits cités ci-dessus contiennent des produits chimiques qui peuvent endommager la surface. Rincer à l'eau après l'exposition et sécher avec un chiffon propre.
• Les surfaces peintes doivent être nettoyées avec de l'eau chaude et du détergent deux uniquement.

Le groupe filtrant peut ne pas fonctionner ou fonctionner incorrectement. Avant d'appeler le service après-vente, éteindre l'appareil, débrancher l'alimentation électrique et se référer au présent guide pour déterminer le problème.

Si le dysfonctionnement persiste, contacter notre service après-vente et préciser la nature du problème, le modèle de l'appareil et son numéro de série (sur la plaque signalétique à l'intérieur du groupe filtrant)

États	Raisons	Solutions
Pas de réponse des lampes et du moteur	1. La fiche n'est pas dans la prise de courant. 2. Le cordon d'alimentation est endommagé.	1. S'assurer que la fiche est enforcée correctement dans la prise de courant. 2. Remplacer le cordon d'alimentation s'il est endommagé.
	Le fusible sur le tableau général est endommagé.	Remplacer le fusible sur le tableau général.
	L'interrupteur est endommagé.	Réparer ou remplacer l'interrupteur.
La lampe ne fonctionne pas	La lampe est endommagée.	Remplacer la lampe endommagée.
Le corps du groupe vitre violemment et est très bruyant	1. Le groupe n'a pas été installé conformément au processus d'installation spécifique dans leprésent manuel. 2. Vérifier si le joint de raccordement de chaque partie n'est pas endommagé.	S'assurer que le groupe a été installé conformément auprésent manuel.
L'extraction d'air n'est pas performante	Vérifier si la distance entre le groupe filtrant et la table de cuisson n'est pas trop grande.	La distance idéale est de 65-75cm.
	S'assurer que la ventilation de la pièce est adéquate.	Ouvrir la porte et les fenôtres correctement. Améliorer l'environnement.
	Le conduit est endommagé. Filtre àGRAisse ou filtré(s) àcharbon satures. Sortie d'évacuation de l'air bouchée.	Réparer ou replacer le conduit endommagé. Remplacer ou nettoyer les filtres Nettoyer la sortie d'évacuation de l'air.
