LIDO DESIGN - Ventilateur ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROBLIN
Modèle	LIDO DESIGN
Alimentation électrique	220-240 V ~ 50/60 Hz
Classe de protection	I (mise à la terre)
Type de câble d'alimentation	HO5VVF 3×0,75 mm² avec fiche 10/16 A
Hauteur d'installation recommandée	65 à 70 cm au-dessus du plan de cuisson
Nombre de vitesses	3 vitesses + régime intensif
Régime intensif	Oui, temporisé 10 minutes
Minuteur d'arrêt automatique	Oui, réglable jusqu'à 30 minutes
Éclairage	Oui, commande séparée
Type de filtre	Filtres métalliques lavables + filtre à charbon actif (optionnel)
Entretien des filtres métalliques	Nettoyage tous les 2 mois (lave-vaisselle ou manuel)
Remplacement du filtre à charbon	Toutes les 200 heures de fonctionnement
Alarme de saturation des filtres	Oui (FF pour métalliques, EF pour charbon)
Diamètre de sortie d'air	Non spécifié, utiliser gaine adaptée
Mode de fonctionnement	Évacuation extérieure ou recyclage (avec déflecteur)
Matériaux de la carrosserie	Non spécifié
Type de commande	Touches électroniques
Garantie	Garantie contractuelle (consommables exclus)
Service après-vente	Contact : ROBLIN France (voir notice)

FOIRE AUX QUESTIONS - LIDO DESIGN ROBLIN

Quelle est la hauteur d'installation recommandée pour la hotte LIDO DESIGN ?

La hauteur idéale se situe entre 65 et 70 cm au-dessus du plan de cuisson. Il est interdit d'installer la hotte à moins de 65 cm pour éviter tout risque d'inflammation des filtres.

Comment raccorder électriquement la hotte ?

La hotte est livrée avec un cordon d'alimentation HO5VVF 3×0,75 mm² et une fiche normalisée 10/16 A avec mise à la terre. Branchez-la sur une prise secteur 220-240 V ~ 50/60 Hz. Si un raccordement fixe est nécessaire, installez un interrupteur omnipolaire avec ouverture de contact de 3 mm avant la hotte.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques doivent être nettoyés tous les deux mois environ. Vous pouvez les laver à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Rincez et séchez bien avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé toutes les 200 heures de fonctionnement de la hotte. La hotte affiche EF pour vous rappeler de le changer. Les filtres métalliques doivent également être lavés à ce moment.

Comment activer le régime intensif ?

Appuyez sur la touche D du tableau de commande pour activer le régime intensif. Il fonctionne pendant 10 minutes puis revient automatiquement à la vitesse précédente. L'affichage montre HI avec un point clignotant.

Comment utiliser le minuteur d'arrêt automatique ?

Appuyez sur la touche F pour programmer l'arrêt automatique après 30 minutes. L'affichage alterne entre la vitesse et le temps restant. Le minuteur se désactive en appuyant à nouveau sur F ou en éteignant le moteur.

Que signifie l'affichage 'FF' ou 'EF' sur la hotte ?

FF signifie qu'il est temps de laver les filtres métalliques (après 100 heures de fonctionnement). EF indique qu'il faut remplacer le filtre à charbon actif et laver les filtres métalliques (après 200 heures). Pour réinitialiser l'alarme, maintenez la touche E enfoncée pendant 3 secondes.

Puis-je utiliser la hotte en mode recyclage ?

Oui. Pour le mode recyclage, vous devez installer un déflecteur et un tuyau de diamètre approprié (non fourni) entre la sortie de la hotte et l'entrée du déflecteur. Placez également la cartouche à charbon actif dans son logement.

Comment changer l'éclairage de la hotte ?

Avant toute intervention, mettez l'interrupteur d'éclairage sur éteint. Ne dépassez pas la puissance prescrite et n'utilisez que le type de lampe indiqué dans la notice. Pour le remplacement, adressez-vous à un atelier de réparation agréé.

Que faire en cas de dysfonctionnement de la hotte ?

Contactez votre installateur ou le service après-vente ROBLIN. N'essayez pas de réparer vous-même les composants électriques ; seuls des ateliers reconnus par le fabricant peuvent les remplacer. Débranchez toujours l'appareil avant toute intervention.

MODE D'EMPLOI LIDO DESIGN ROBLIN

Mode d'emploi et installation

Hotte de cuisine

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les valeurs conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune/Vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

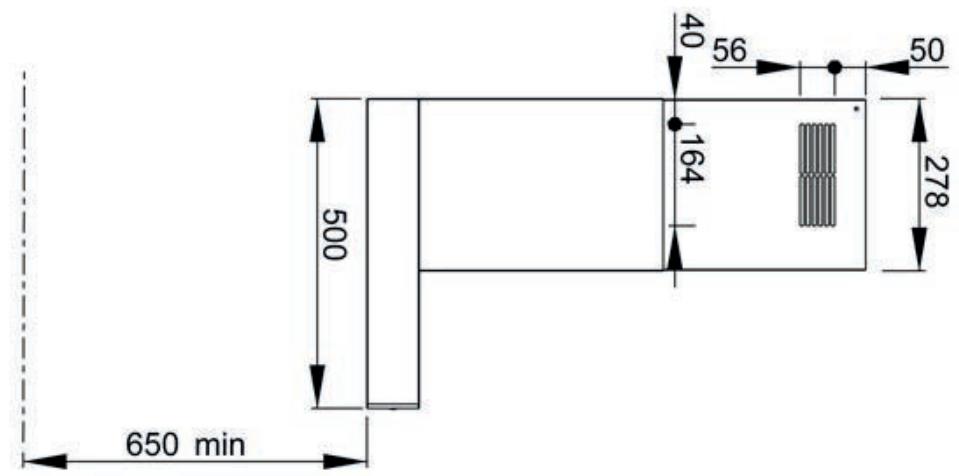

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.

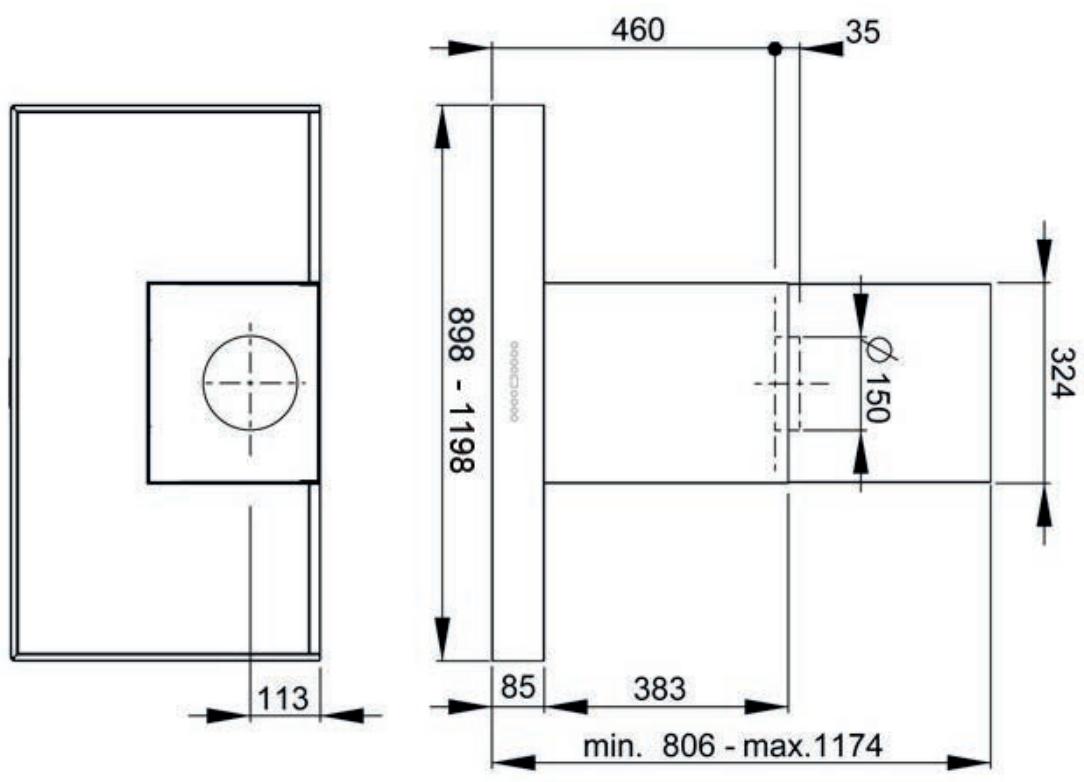

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximum créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur qualifié.

Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

Cas d'accrochage défectueux du au perçage et chevillage.

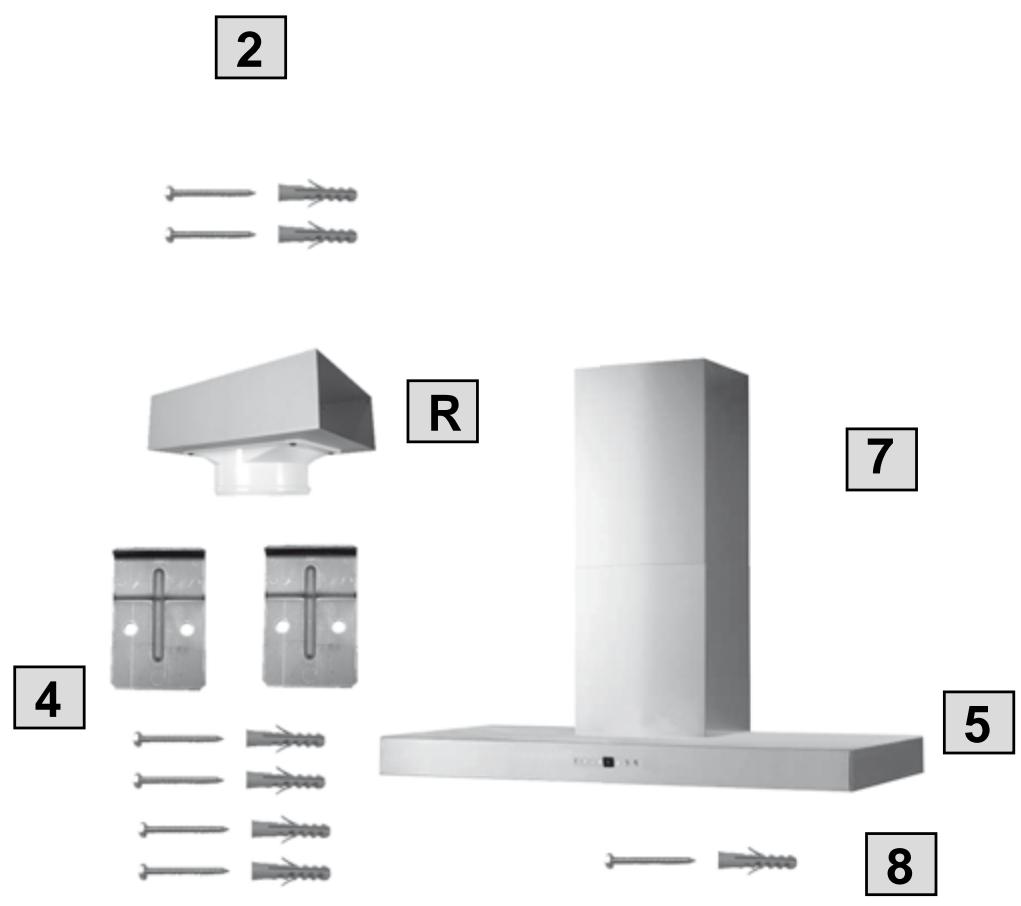

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig. 1, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties.

2) Positionner le support de conduit (Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis 4.5 x 50 et des chevilles fournies.

3) Définir le bas de la hotte (Rep 3) afin de fixer les supports au mur (Fig 3, Rep 4). Effectuer sur la paroi 4 trous avec un foret Ø 8 mm. Fixer les supports (Rep. 4) à l'aide des vis 4.5 x 45 et des chevilles fournies.

4) Montage du corps de la hotte :

Accrocher le corps (Rep 5) sur les supports muraux.

Parfaire le réglage d'alignement de l'ensemble, à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 × 25 mm TC.

Après avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive (Rep 8), afin de garantir la sécurité d'accrochage.

- Pour la version recyclage:

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible (Fig. 6) à l'évacuation extérieure et la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. b- Enlever les filtres àGRAISSÉ, puis s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. c- Emboîter le haut de conduit dans le bas de conduit téléscopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'au bloc moteur. a- Fixer le déflecteur Rep. R sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig. 2 - Rep. 2). b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. c- Enlever les filtres àGRAISSE, puis s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. d- Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 4). e- Emboîter le haut de conduit dans le bas de conduit téléscopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'au bloc moteur.

4 Fonctionnement

A B C D E F G

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à la derrière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.
D	Active le régime intensif à partir de n'importé chaque vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returné à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite clignote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100 m³/h pendant 10 minutes par heures, après quoi le moteur s'arrête.Pour remettre à zéro l'alarme de filtrure une fois déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne sont visibles qu'à moteur étèint.	Affiche 24 et le point en bas à droite cli-gnote tandis que le moteur est en service.Une fois la procédure terminée, la signalisa-tion visualisée en précedence s'eteint.FF signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte.EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
F	Active l'extinction automatique avec un délié à 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importe qu'elle position; dé-sactié en appuyant sur la touche ou en éteignant le moteur.	Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.

5 Conseils d'utilisation

• Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et fritures. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement. - Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 Entretien

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincé) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 Garantie et service apres-vente

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes... - Les filtres.

8 Remarques

Cet équipement est conforme à la norme européenne sur la base de tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est couçu et fabriqué avec

des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aide à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

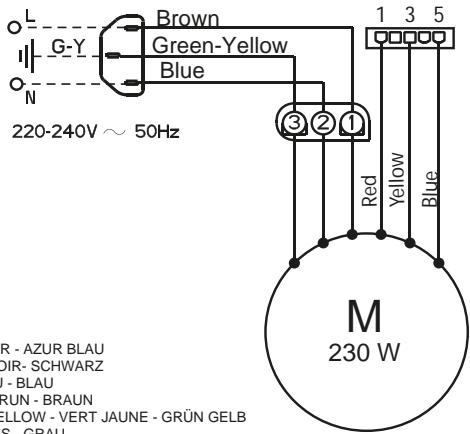

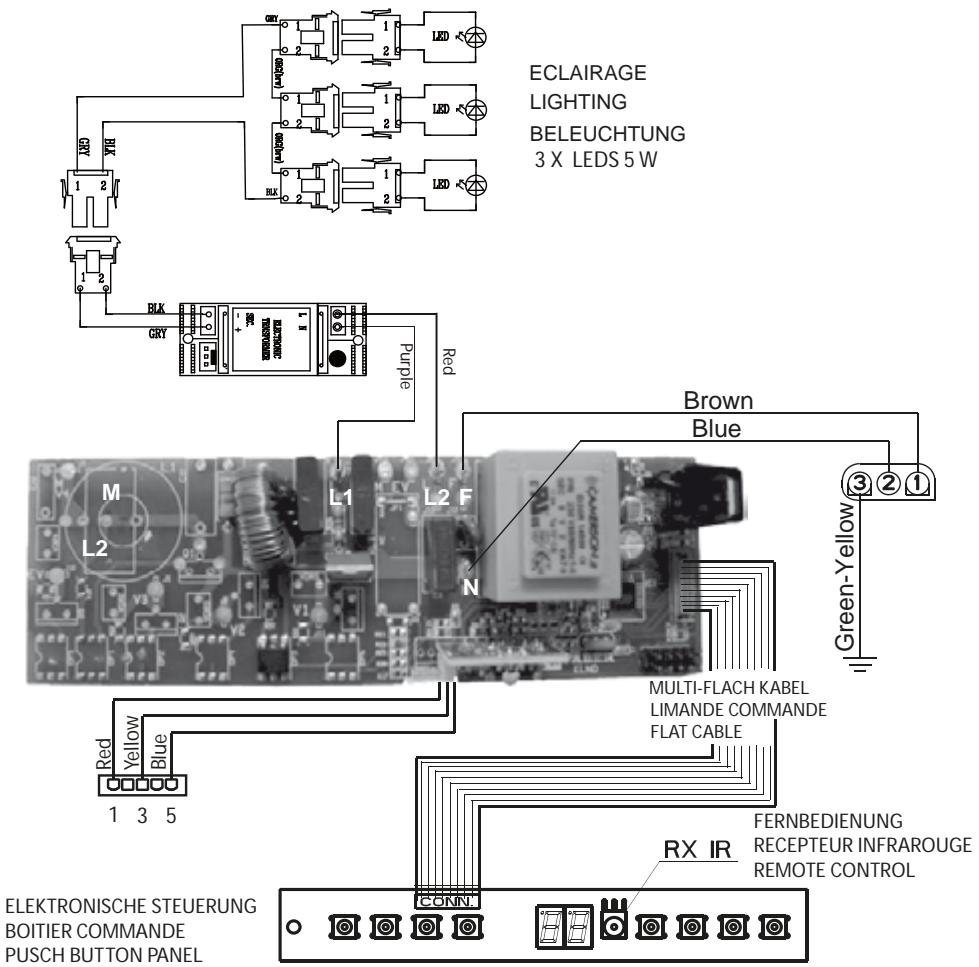

A - AZUR - AZUR - AZUR BLAU BK-Black-NOIR-SCHWARZ B-BLUE-BLEU-BLAU Br-BROWN-BRUN-BRAUN G-Y - GREEN JAUNE - VERT JAUNE - GRUN GELB Gr - GREY - GRIS - GRAU L B - LIGHT BLUE - BLEU CLAIR - HELL BLAU P-PINK-ROSE-ROSA V - PURPLE - MAUVE - MALVER FARBIG R-RED-ROUGE-ROT W-WHITE-BLANC-WEISS W-P-WHITE PINK-BLANC ROSE-WEISS ROSA Y - YELLOW - JAUNE - GELB

Fiche de sécurité class 1, 250 V~ 10A 2 pôles + terre.

Plaque signalétique de la hotte
