Type d'appareil	Détecteur de fumée
Normes	EN 14604 : 2005 / AC : 2008
Marquage CE	Oui
Marquage NF	Oui
Fonction test	Oui, bouton TEST
Installation	Fixation au plafond ou au mur
Alimentation	Pile intégrée (non précisé)
Durée de vie de la pile	Non précisé
Signal sonore	Alarme sonore intégrée
Indicateur visuel	LED témoin
Couleur	Blanc
Matériau	Plastique
Poids	Non précisé
Dimensions	Non précisées
Instructions d'entretien	Ne pas peindre
Référence	520 032 - 520 033

FOIRE AUX QUESTIONS - 520032 OTIO

Comment installer le produit OTIO 520032 ?

Pour installer le produit OTIO 520032, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer de tous les outils nécessaires et de suivre chaque étape avec attention.

Le produit ne s'allume pas, que faire ?

Vérifiez d'abord que le produit est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer les piles ou de vérifier les connexions internes si cela est possible.

Comment nettoyer le produit OTIO 520032 ?

Utilisez un chiffon doux et humide pour nettoyer la surface du produit. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Quel est le poids maximum supporté par le produit ?

Le poids maximum supporté par le produit OTIO 520032 est de 150 kg. Veuillez ne pas dépasser cette limite pour assurer la sécurité.

Y a-t-il une garantie pour le produit ?

Oui, le produit OTIO 520032 est couvert par une garantie de 2 ans. Conservez votre reçu d'achat pour pouvoir bénéficier de cette garantie en cas de problème.

Comment puis-je contacter le service client ?

Pour contacter le service client, vous pouvez appeler le numéro indiqué sur le site officiel d'OTIO ou envoyer un e-mail à l'adresse fournie dans le manuel d'utilisation.

Le produit émet des bruits étranges, que faire ?

Si le produit émet des bruits étranges, éteignez-le immédiatement et vérifiez s'il y a des objets bloqués ou des pièces desserrées. Si le problème persiste, contactez le service client.

Peut-on utiliser le produit à l'extérieur ?

Le produit OTIO 520032 est conçu pour un usage intérieur. Une utilisation à l'extérieur peut endommager le produit et annuler la garantie.

MODE D'EMPLOI 520032 OTIO

Pionniers français de la domestique destinée aux personnes attentives à leur comfort et leur sécurité au quotidien, nous concevons, fabriquons et commerciaux des produits simples, utiles, agréables à utiliser. Faciliter et améliorer votre vie en douceur sont le gage de votre bien-être et notre satisfaction.

A l'intérieur comme à l'extérieur de votre habitat, gagnez en excellent vivre grâce à davantage d'autonomie et de communication et réalisez des économies sans y penser.

EN SAVOIR PLUS

Notre service consommateurs est à votre écoute pour vous guider dans le besoin, l'installation et l'utilisation de nos produits.

Sur simple appel au

N^o Indigo

0825368368

0,150 € TTC / MN

En visitant notre site internet: www.otoi.com

Faibles-nous part de votre opinion sur le produit que vous venez d'acheter. Vos remarques et suggestions seront accueillies par la même volonté de faire toutes plus pour vous satisfaire.

OTIO SAS - Service Consommateurs - 719, rue Albert Camus 31190 Auterive - FRANCE

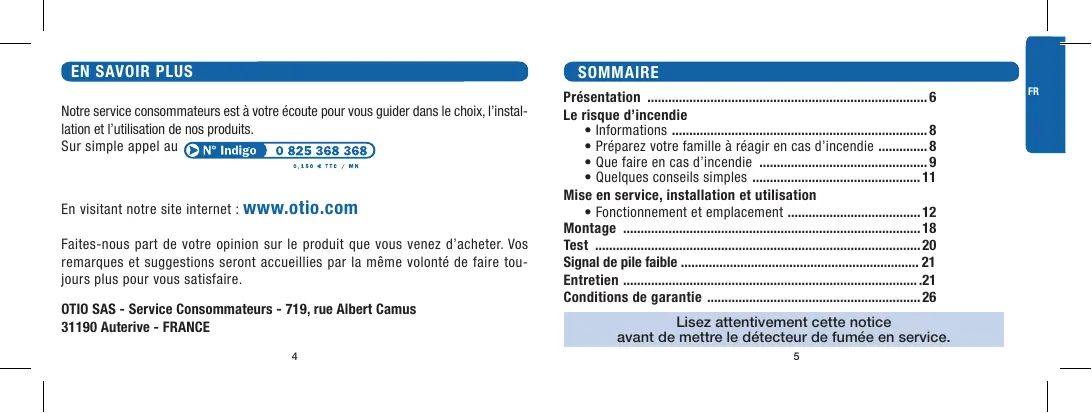

SOMMAIRE

Presentation 6

Le risque d'incendie

• Informations 8
• Préparez votre famille à réagir en cas d'incendie ............8
• Que faire en cas d'incendie 9
• Quelques conseils simples 11

Mise en service, installation et utilisation

Fonctionnement et emplacement 12

Montage 18

Test 20

Signal de pile faible 21

Entretien 21

Conditions de garantie 26

Lisez attentivement cette notice avant demettre le détecteur de fumée en service.

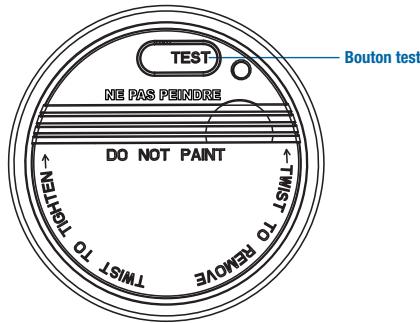

PRÉSENTATION - Vue de face

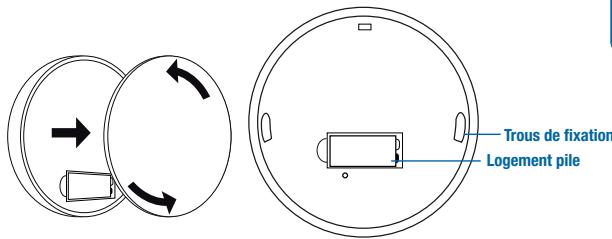

PRÉSENTATION - Vue de l'arrière

LE RISQUE D'INCENDIE

Informations

Un incendie domestique a lieu toutes les 2 minutes en France. Dans ce cas, l'air peut atteindre la température de 600^ en moins de 5 minutes et le manque de visibilité du à la fumée rend l'évacuation difficile au-delà de ces 5 minutes.

Le détector de fumée vous permet de gagner un temps précieux pourmettre votre famille hors de danger.

Préparez votre famille à réagir en cas d'incendie

Prévoyez un plan d'évacuation de votre habitation indiquant toutes les portes et les fénêtes. Etablissez un itinétaire pour chaque membre de votre famille (au moins 2 voies de sortie pour chaque piece). Informez chaque membre (notamment les plus petits et les personnes âgés) de la procédure à suivre en cas d'incendie et des reflexes à adopter (se familiariser avec le son de l'alarme, désirier un endroit extérieur où toute la famille pourrait se retrouverer en cas d'incendie). Faites un exercice de sécurité de façon régulière avec tous les membres de l'habitation (par exemple, tous les 6 mois).

- Que faire en cas d'incendie ?

Gardez votre calme et appelez les pompiers (18).

Si vous étés pres de la sortie ou dans un étage inférieur à celui où il y a le feu : sortez.

Si vous etes dans un etage supérieur a celui ou il y a le feu ou sur le même palier :

Fermez toutes les issues.
- Si la fumée commence à passer sous la porte : arrosez-la et colmatez-la avec des linges mouillés.
- Si la fumée envahit la pierce : rampez au sol sous les fumées et couvrez-vous le nez et la bouche avec un mouchoir humide.

En cas de feu sur une personne :

• Sur vous : roulez-vous par terre.
• Sur autreri, roulez la personne dans une couverture ou un vêtement non synthétique ou couvre-la.
  N'essayez jamais d'enlever des vêtements brûlés : ils collent à la peau.

Les gestes à ne jamais faire :

• Ne jetez pas d'eau sur l'huile ou un circuit électrique en feu.
• Ne bravoz pas la fumee.
• Ne vous jetez pas par la fenêtre.
• Ne prenez pas l'ascenseur.

Pour plus d'information vous pouvez vous reporter au site du ministeré de l'intérieur: www.interieur.gouv.fr

Quelques conseils simples

• Mettez allumettes and briquets hors de portee des enfants.
• Ne fumez pas au lit.
• Ne surchargez pas les circuits d'une même prise électrique.
• Respectez les consignes d'utilisation des appareils chauffants ou électriques.
• Ne bricolez pas votre installation électrique en attendant le réparateur.
• Soyez vigilants avec l'huile sur le feu et les grilles-pains.
• N'utilise jamais d'alcool ou d'essence pour allumer ou raviver les braises d'un barbecue ou d'un feu de cheminée.
• Ne stockez pas des produits inflammables à proximé d'une source de chaleur.
• Faites entretenir régulierrement vos installations de gaz et d'électricité.
• Faites ramoner leur conduit de cheminée tous les ans.
• Ayez chez vous un dispositif d'extinction approprié, vérifié et régulièrement entre-tenu. S'il s'agit d'un extincteur, disposez-le à portée de main et librez son accès.

MISE EN SERVICE, INSTALLATION ET UTILISATION

Fonctionnement du détecteur de fumée

Le détector de fumée photoélectrique se déclenchéès que de la fumée se propage dans la chambre de détction de l'appareil.

L'alarme est donc pour détecter la fumée. Elle n'empêche pas les incendies, mais elle vous permet d'être averti à temps et de fuir les flumes, 70% des incendies mortels ont lieu la nuit pendant que les occu pants dorment.

Le détector ne detecte ni les gaz, ni les flammes ni la chaleur. Il est concu pour donner l'alarme rapidement des les premiers signes de fumée.

Pour un bon fonctionnement le détecteur doit être installé, mis en marche et entretenu régulierement.

Installation - Emplacement

Pour une protection minimale : un détector par étage ainsi que tous les 7,5 m dans les couloirs et pieces.
Pour une protection optime : un détecteur dans chaque chambre, escaliers, sous-sol et grenier.

Contrôlez dans chaque chambre si l'alerte est audible (notamment avec les portes fermées), sinon installez un détecteur supplémentaire dans chaque chambre.

Pour le sous-sol, installez le détecteur de fumée au bas des escaliers.

Dans les habitations à plusieurs étages, installez le détector du 2ème étage en haut de l'escalier. Assurez-vous qu'ilsome obstacle ne se trouve devant le détector (porte, ameublement, etc.).

Si la piece est mansardée, installez le détecteur à 1m du point le plus haut du plafond.

ATTENTION!

Le détector de fumée est à usage exclusivement interieur et il ne peut en aucun cas être installé en extérieur. Il est à usage exclusif d'habitation individuelle et ne peut être mis en place dans les lieux collectifs, qui nécessitant une installation spécifique et conforme aux normes en vigueur.

Positions à éviter

L'air stagnant se trouve souvent sous les toits et dans les coins des pieces, ces emplacements sont contre-indiqués pour l'installation de détecteur qui ne serait pas en mesure de fonctionner correctement, (cf. schema ci-contre). Il doit être placé dans la zone de circulation de l'air afin d'avoir un fonctionnement normal.
Un détector installé dans les lieux humides et pres des salles d'eau peut provoquer des déclenchements intempestifs. Installez le détector à une distance d'au moins 3m de la salle de bain.

Emplacement correct
Emplacement incorrect
Circulation de l'air

Pour évitier les déclenchements intempestifs de l'alarme, veillez à tener le détecteur éloigné des cuisines, à au moins 6 mètres de distance.
Pensez toujours à bien aérer vos pièces pour éviter ces déclenchements intempestifs.
Veilze à ce que le détecteur se touve dans des lieux dont la température ambiente n'est pas inférieur à 4^ ni ne dépasse 38^ ce qui pourrait affecter son bon fonctionnement.

La poussière ou les insectes peuvent constituer un dépôt devant la chambe de détction qui va alterer son fonctionnement, c'est pourquoi il est important d'aspirer régulièrement la surface du détector (Cf. ENTRETIEN).
Les climatiseurs, chauffages et ventilateurs peuvent empêcher le bon fonctionnement du détecteur, tenez le détecteur éloigné de ces sources.
Les luminaires à tubes fluorescent émettent une pollution électronique qui peut alterer le bon fonctionnement du détecteur et provoquer des déclenchements interpestifs, tenez le détecteur éloigné de ce type de luminaire.

MONTAGE

ATTENTION!

Les déteceurs autonomes ne peuvent pas être raccordés entre eux.

Dans des conditions normales d'utilisation, remplacez le détecteur de fumée après 5 ans d'utilisation.

Etapes d'installation

Enlevez le socle du détecteur en le tournant dans le sens inverse des aiguilles d'une montre.
Posez la base du détector au plafond (ou sur le mur) et marquez au crayon l'emplacement des 2 vis de fixation.

Percez les 2 trous : diamètre 5,5 mm (protégez le détecteur de la poussière du perçage).
Insérer les chevilles dans les trouss precedemment percés, puis visser le socle au mur à l'aide des vis.
Insérez la pile de 9 V dans le compartmentement après avoir connecté les polarités de la pile.

Inscrivez au dos du produit, sur l'emplacement prévu à cet effet, la date d'installation.
Alignez le socle et le détecteur, tournez le dans le sens des aiguilles d'une montre pour le fixer.
Vérifiez que le détecteur est correctement fixé.

ATTENTION!

Une pile doit être installée dans le compartment pour pouvoir fixer le détector sur son socie. Quand la pile n'est pas installée, la sécurité dépasse et empêche la rotation du détector sur son socie.

TEST

• Procedez au test du décteur de fumée une fois par semaine en pressant fermement le bouton test jusqu'àu déclenchement de l'alarme.
• A chaque remplacement de batterie, vérifie le fonctionnement correct du dispositif d'alarme à l'aide du dispositif d'essay.
• Testez aussi le détector au return de vacances ou après une longue période d'absence.
• En cas de produit défecteurs, remplacez-le immédiatement.
• N'essayez jamais de tester le détecteur avec une flamme, vous risquez d'endommager l'appareil.

ATTENTION!

L'alarme peut également être déchéclée par des vapeurs de cisculer ou un nuage de poussière, dans ces cas seulement, arezé la pierce et la sonnerie cessera. Ne débranche jamais le détecteur en vu de stopper les déchéclements interpestifs. Si les déchéclements persistent, nettoyez le détecteur. Ne restez pas proche du détecteur lorsque l'alarme retentit, l'exposition prolongée et fréquentie peut nuire à cette ouige (85 dB).

Le voyant lumineux rouge clignote environ toutes les 45 secondes pour indiquer le bon fonctionnement du détecteur. En case de déclenchement de l'alarme, le voyant lumineux rouge clignote frénementé (environ 92 fais par minutes).

SIGNAL DE PILE FAIBLE

Le détector de fumée vous avertit de l'epaisement de la pile un mois à l'avance. Un signal sonore et un flash lumineux réguliers vous indiquent toutes les 45 secondes environ la nécessite de change la pile 9V. Par mesure de sécurité, veillez à replacer la pile des le premier signal sonore. Il suffit de dévisser le détector de son support et d'ouvoir la trappe d'alimentation pour replacer la pile par une autre du même type (cf. MONTAGE). Assurez-vous de la qualite de la pile utilisée pour une plus grande autonomie du détector : pile alcaline de preference. conservez toujours des piles de rechange en réserve à cet effet.

ENTRETIEN

L'efficacité du détector dépend de son bon entretien. Aspirez une fois par mois la poussière qui s'est déposée devant la chambre de détction à l'aide de l'embout Brosse de l'aspirateur, puis passez un chiffon sec sur la coque, assurez vous que le chiffon utilisé ne laisséeaucapot surle détector.

ATTENTION!

Veillez à ne jamais peindre le détecteur, l'exposer à l'eau, ou le recouvrir.

CHARACTERISTIQUES TECHNIQUES

Référence : 520032 - 520033 - Conforme à la norme EN14604 : 2005

• Protection minimale : un détector par étage
• Protection optimale : un détecteur dans chaque piece, escalier, sous-sol et grenier.
• Déclenché rapidement une sirène puissantante >85 dB
• Détction photoélectrique : rapide pour les combustions lentes
• Autonome : fonctionne même en cas de coupure de courant électrique
• Bouton testeur de pile
• Sécurité d'insertion de la pile
  Voyant de fonctionnement
• Signal sonore et lumineux lorsque la pile est faible

OTIO SAS

719, rue Albert Camus - 31190 Auterive - France

Fabrique en Chine

NINGBO KINGDUN

ELECTRONIC

INDUSTRY CO.,LTD.

CARACTERISTIQUES TECHNIQUES CERTIFIÉES NF

• Type de montage : plafond uniquement
• Alimentation interne au dispositif par 1 pile 9V type GP 1604A/6LF22 fournie avec le produit
  Autonomie:1 an
• Dispositif interconnectable : non
• Prévu pour l'installation dans un camping car : non
  Raccordement à des dispositifs auxiliaires externes : non
• Liaison radio : non
  Indicateur d'alarme individuelle:oui
  Dispositif de neutralisation de l'alarme : Non.

1134-CPD-101

EN 14604:2005/AC:2008

NF 292

Detecteurs Avertisseurs Autonomes de Fumée (DAF) Organisme Certificateur

Le marquage CE appose sur ce produit atteste sa conformité aux directives européennes qui lui sont applicables, en particulier sa conformité aux specifications harmonisés de la norme NF EN 14604 en regard de la directive 89/106/CEE relative aux produits de construction.

La marquee NF appliquée aux détecteurs Avertisseur Autonomes de Fumée (DAAF), c'est l'assurance de la sécurité et d'une qualité constante contrôlées par des spécialistes.

Par ces contrôles rigoureux et exhaustifs (système de management de la qualité du titulaire, contrôle des fabrications audits et essais de surveillance...) elle apporte au consommateur toutes les garanties de conformité des produits certifiés.

La marque NF-DAAF atteste de la conformité du produit au référentiel de certification NF 292.

Ne pas jeter votre produit dans les ordures menagères mais dans les containers de collecte prévus à cet effet.

ECOLOGIC

Conserver impératifement la documentation fournie avec ce produit pendant toute sa durée de vie.

ÉLIMINATION DES PILES: Ce Symbole indique que les piles et accumulateurs fournis avec ce produit ne doivent pas été traités comme de simples déchets menagers.

Pour vous en débarrasser en toute sécurité, vous pouce les rapporter à votre revendeur ou bien les jeter dans les conteneurs spéciaux fourmis par les communes.

En fin de vie de l'appareil, pense à enlever les piles.

afnor

CERTIFICATION

AFNOR Certification

11 rue Francis Pressensé

93571 LA PLAINE SAINT DENIS CEDEX

Ce produit est garanti 5 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.

Pendant la période de garantie, conservez votre justificatif d'achat (ticket de caisse ou bon de garantie). Il vous sera demandé si vous aviez a returner le produit à leur re-venduer.

La garantie ne couvre pas les déteriorations provenant d'un usage anormal ou abusif. L'ouverture des apparèils ou leur modification par les utilisateurs entraine la suppression de la garantie.

La responsabilité d'Otin SAS se limite à l'échéance de produits reconnus défecteurs ou à leur réparation, mais ne s'étend enaucun cas aux conséquences résultat de leur mise en service, de leur usage, de leur non fonctionnement ou de leur mauvais entretien.

Otio SAS se réserve le droit de modifier à tout moment, dans l'intérêt du consommateur, les caractéristiques ou composants de ses produits, sans préavis.
