Type de produit	Hotte aspirante îlot motorisée
Marque	FABER
Modèle	PAREO PLUS
Hauteur minimale au-dessus de la table de cuisson	650 mm
Extension maximale du mouvement	645 mm
Diamètre de sortie d'air	150 mm
Alimentation	230 V ~ 50/60 Hz (vérifier étiquette)
Puissance moteur	Non spécifiée mais conforme aux normes
Éclairage	LED intégré (remplacement par SAV)
Commandes	Panneau tactile + télécommande (pile CR2032 non fournie)
Fonctions moteur	Marche/Arrêt, vitesses réglables, mode intensif (6 min), delay (30 min), 24h (10 min/h)
Mouvement motorisé	Montée/descente automatique avec sécurité
Filtre à graisse	Métallique, lavable au lave-vaisselle, nettoyage tous les 2 mois
Installation	Au plafond ou étagère, version aspirante uniquement
Distance de sécurité	650 mm minimum au-dessus du plan de cuisson
Sectionnement électrique	Interrupteur bipolaire obligatoire (ouverture contacts ≥ 3 mm)
Protection moteur	Fusible (réf. A, accessible après ouverture éclairage)
Sécurité mouvement	Microswitch de sécurité en ouverture, détection surcharge
Poids	Non spécifié (installation nécessite renfort plafond si besoin)
Garantie	Voir conditions fabricant
Service après-vente	Contacter FABER pour pièces détachées (télécommande, fusible, filtres)

FOIRE AUX QUESTIONS - PAREO PLUS FABER

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance de sécurité minimale est de 650 mm. Vérifiez aussi les instructions du plan de cuisson.

Comment nettoyer le filtre à graisse ?

Le filtre métallique est lavable au lave-vaisselle. Ouvrez le groupe d'éclairage, retirez le filtre en le poussant vers l'arrière, lavez-le sans le plier, séchez-le et remontez-le avec la poignée visible.

Que faire si la hotte ne descend pas ou ne remonte pas ?

Vérifiez le fusible (accessible sous l'éclairage), assurez-vous que la hotte est de niveau et que les 4 câbles sont également tendus. Si le problème persiste, contactez le service après-vente.

Comment utiliser la télécommande ?

Insérez une pile CR2032 (non fournie) dans la télécommande. Les touches permettent d'allumer/éteindre le moteur, de monter/descendre la hotte, de contrôler l'éclairage, d'activer les modes intensif, delay et 24h.

Que signifient les clignotements de la LED T1 ?

Clignotement lent (toutes les 2 secondes) = surcharge ou obstacle au mouvement. Clignotement rapide (toutes les 250 ms) = microswitch de sécurité activé (contacter le SAV).

Comment changer l'ampoule d'éclairage ?

L'éclairage est à LED intégré. Pour le remplacement, contactez le service après-vente FABER.

La hotte peut-elle être installée en version recyclage ?

Non, ce modèle est prévu uniquement en version aspirante (évacuation extérieure).

Comment activer le mode intensif ?

Appuyez sur la touche ⏻i (télécommande) ou la touche correspondante sur la hotte. Le mode fonctionne pendant 6 minutes puis retourne à la vitesse précédente.

Quel type de câble d'alimentation utiliser ?

Utilisez un câble adapté à la puissance de la hotte et connectez-la via un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. La tension doit correspondre à celle indiquée sur la plaque.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux humide avec un détergent neutre. Évitez les produits abrasifs. Ne pas nettoyer avec des jets d'eau.

MODE D'EMPLOI PAREO PLUS FABER

Manuel d'Instructions

Bedienungsanleitung

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

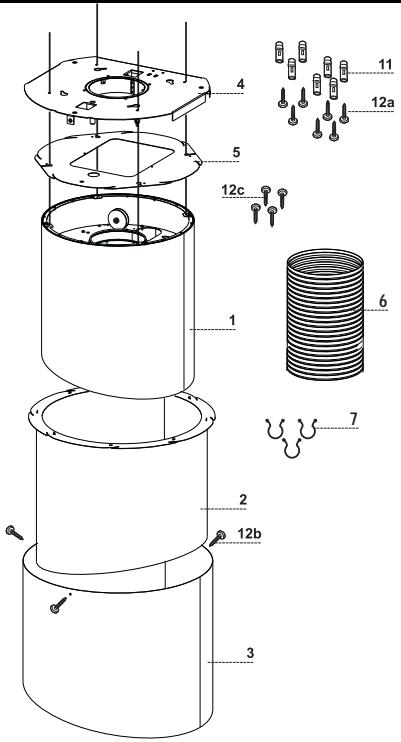

CARACTERISTIQUES

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte équipé de : commandes, lumière, filtres, moteur.
2	1	Corps de hotte intermédiaire.
3	1	Corps de hotte de plafond.
4	1	Plaque support hotte + bride.
5	1	Panneau supérieur corps de hotte
6	1	Tube
7	3	Clips de fixation câble d'alimentation
Réf.	Q.té	Composants de l'installation
11	7	Chevilles ø 10
12a	7	Vis 4,2 x 44,4
12b	3	Pommeaux de fixation
12c	4	Vis 3,5 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Cette hotte est prévue pour être installée au plafond/étagère, au-dessus (650 mm min.) d'un plan de cuisson en îlot en :

- Version aspirante Évacuation à l'extérieur.

Séquence opérations d'installation

• Préparation à l'installation
• Perçage plafond/étagère et fixation plaque de support
• Connexions
  • Montage du corps de hotte
• Contrôle fonctionnel
• Élimination des emballages

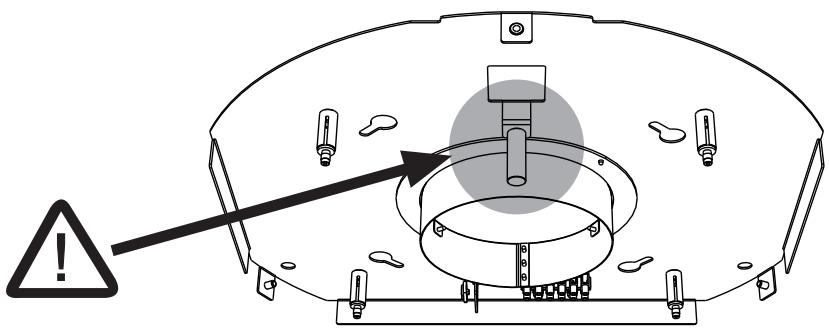

Préparation pour le montage de la plaque

- Prendre la plaque et la placer dans le sens correct, comme indiqué dans la figure. Le cliquet doit se trouver en face de l'installateur.

Perçage plafond/étagère et fixation plaque

PERÇAGE PLAFOND/ÉTAGÈRE

• À l'aide d'un fil à plomb, ramener sur le plafond/étagère de support le centre du plan de cuisson.
• Appuyer la plaque au plafond/étagère en veillant de la positionner dans le bon sens, comme indiqué dans la figure.
  • Marquer les centres des trous de la plaque.
  • Percer les points suivants :
• Plafond en béton massif : selon les chevilles pour béton employées.
• Plafond en béton et chambre à air, avec une épaisseur résistante de 20 mm : percer ø 10 mm (insérer tout de suite les chevilles 11 fournies).
• Plafond en poutres de bois : selon les vis pour bois employées (non fournies).
• Étagère en bois, avec une épaisseur résistante de 15 mm : percer ø 7 mm.
• Passage du câble électrique d'alimentation : percer ø 10 mm.
• Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis :
• pour béton massif, les chevilles pour béton, non fournies.
• pour béton avec chambre à air, avec une épaisseur résistante d'environ 20 mm, vis 12h fournies.
• pour poutres de bois, vis pour bois, non fournies.
• pour étagère de bois, vis avec rondelles et écrous non fournies.

FIXATION (CORPS DE HOTTE + CORPS DE HOTTE INTERMEDIAIRE)

- Insérer le corps de hotte 1 dans le corps de hotte intermédiaire 2.

1 2

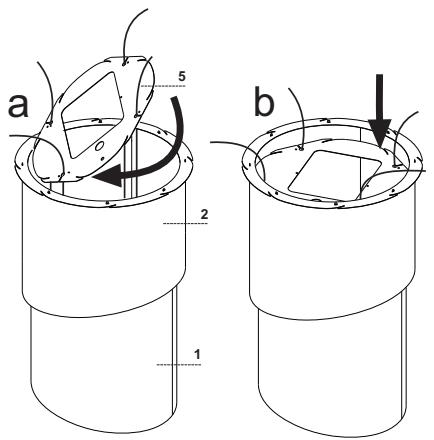

- Prendre le panneau supérieur du corps de hotte 5 et l'insérer de la manière indiquée dans la figure.

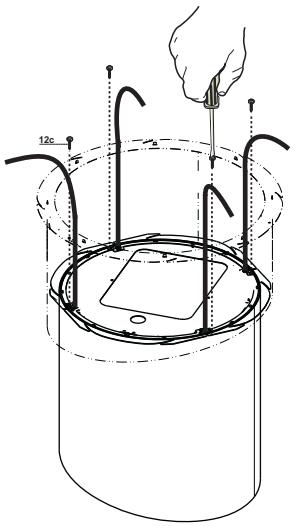

Attention

pour introduire le panneau supérieur du corps de hotte 5, insérer d'abord un côté puis l'autre en exploitant les bords biseautés et en faisant attention de ne pas endommager les câbles qui doivent passer dans les trous prévus à cet effet.

a 5 2 1 b

- Baisser le panneau jusqu'à ce qu'il s'appuie sur le corps de hotte 1 et le visser ensuite avec les 4 vis 12c fournies.

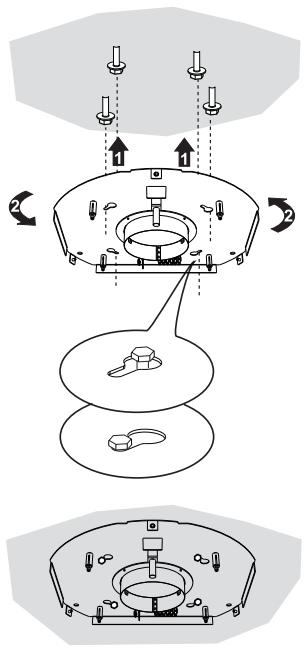

- Soulever la plaque de fixation, emboîter les trous sur les deux vis précédemment prévues au plafond et tourner jusqu'au centre du trou de réglage.

Attention : Le sens de la plaque doit être celui indiqué dans la figure.

• Serrer les deux vis et visser les deux autres fournies ; avant de serrer définitivement les vis vous pouvez effectuer des réglages en tournant la pièce, en faisant attention à ce que les vis ne sortent pas du siège du trou de réglage.
• La fixation doit être sûre, aussi bien par rapport au poids de la hotte qu'aux contraintes provoquées par des poussées latérales occasionnelles à l'appareil monté. À la fin de la fixation, vérifier que la plaque est stable.
• Au cas où le plafond ne serait pas suffisamment robuste dans le point de suspension, l'installateur devra le renforcer à l'aide de plaques et de contreplaques opportunes ancrées sur des parties structurellement résistantes.
• Vérifier le nivellement de la plaque au plafond.
• Si vous l'estimez opportun, vous pouvez assurer la hotte au mur avec les 3 autres vis tamponnées.


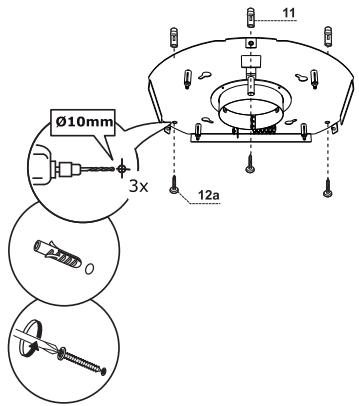

Ø10mm 3x 12a 11

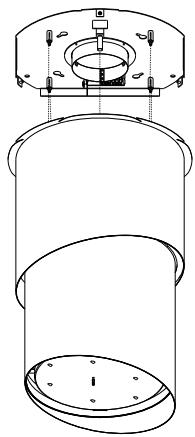

CONNEXION CÂBLES HOTTE-PLAQUE

N.B. Avant de commencer l'installation, il est nécessaire d'amener la hotte à une hauteur d'au moins 650 mm du plan de cuisson, avec un support ou en se faisant aider par une autre personne.

Cette mesure est fondamentale, puisque les câbles de la hotte devant être branchés à la plaque montée au plafond, il est impératif d'éviter que le poids de la hotte puisse peser sur la structure.

Le système de fixation des 4 câbles est formé de 3 parties :

• Cliquet fileté (a) déjà monté sur la plaque de plafond.
• Vis serre-câble (b) fournie.

• Pommeau de sécurité (c) fourni.

• Enfiler les pommeaux de sécurité (c) dans leurs câbles correspondants, en veillant à ce que le filetage soit orienté vers le haut.

• Enfiler les vis serre-câble (b) dans leurs câbles correspondants.
• Faire attention au sens d'orientation de la plaque fixée au plafond (le cliquet de fin de course de la plaque a son trou correspondant sur le corps hotte).

a b c

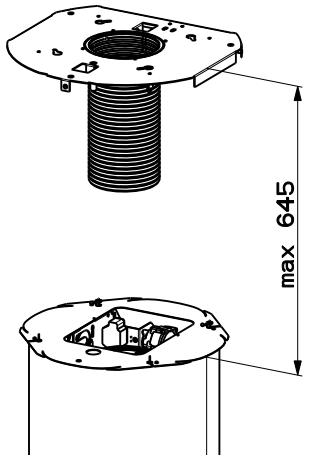

⚠ Attention : L'extension maximale du mouvement de la hotte ne peut pas dépasser 645mm.

max 645

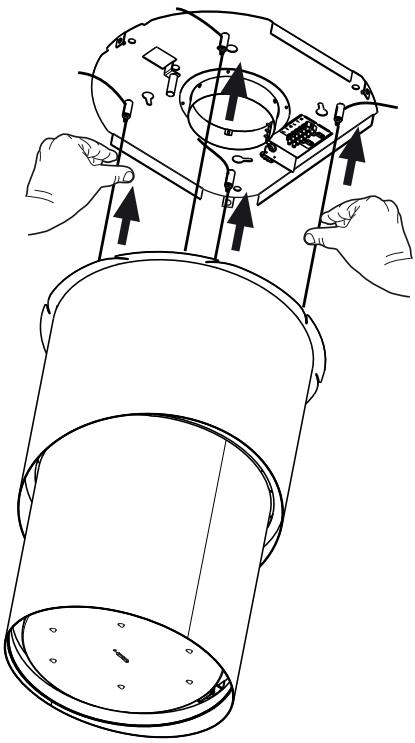

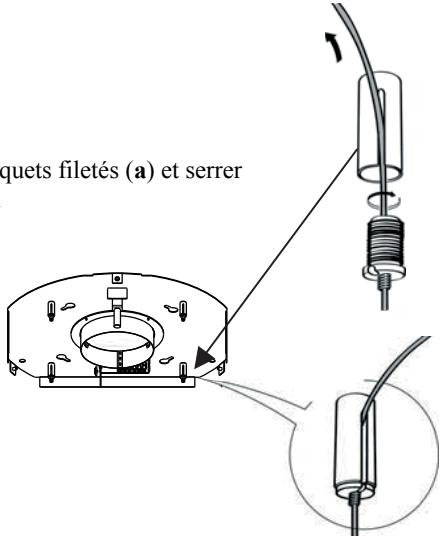

• Faire passer les câbles dans les trous des cliquets filetés (a) et serrer les vis serre-câble (b) à ces mêmes cliquets.
• À la fin de l'opération, le résultat doit être celui représenté dans la figure pour tous les 4 câbles.

quets filetés (a) et serrer

- Maintenant, les 4 câbles sont reliés à la plaque.

Tendre les câbles en les poussant vers le haut de manière à ce qu'ils coulissent dans la vis serre-câble et hors du trou du cliquet fileté.

Cela est possible, car le système présent dans la vis serre-câble permet au câble de coulisser dans un seul sens à son intérieur, en bloquant le coulissement dans l'autre sens.

Veiller à ce que les câbles aient tous la même longueur pour faciliter l'opération de nivellement final. Faire attention à ce que le câble avant gauche ne soit pas plus lâche que les autres.

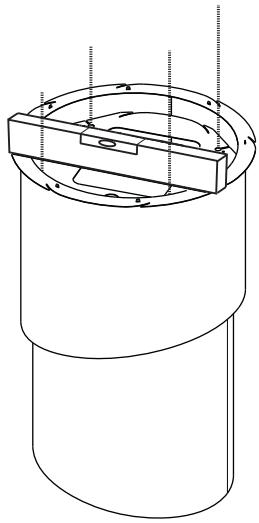

NIVELLEMENT DE LA HOTTE

• Il est nécessaire d'effectuer le nivellement du corps de hotte.
• Le nivellement de la hotte s'effectue en intervenant sur les cliquets de sécurité C.
• Appuyer un niveau sur la hotte.

• Pour débloquer le mouvement du câble, pousser vers le haut les pommeaux de sécurité. Insérer ou extraire le câble de la vis serre-câble pour effectuer les réglages qui permettent le nivellement du corps mobile de la hotte.
• Après avoir nivelé la hotte à la mesure nécessaire, serrer les pommeaux de sécurité.

• S'assurer que les 4 câbles de soutien sont en tension.
• S'assurer que les 4 câbles de soutien n'ont pas été endommagés durant l'installation.
• N'oubliez pas que la distance minimum entre la hotte et le plan de cuisson de la cuisine doit être de 650 mm et que l'extension maximum du mouvement ne peut pas dépasser 645 mm.

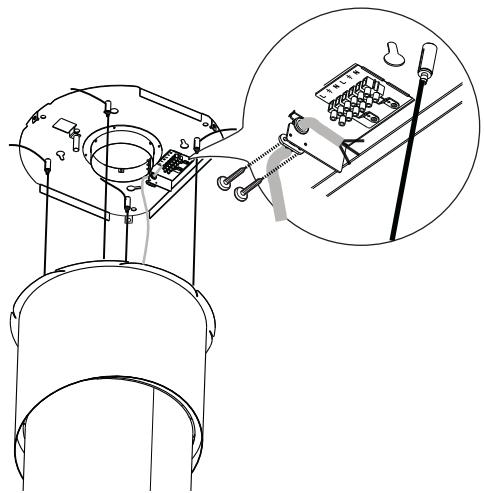

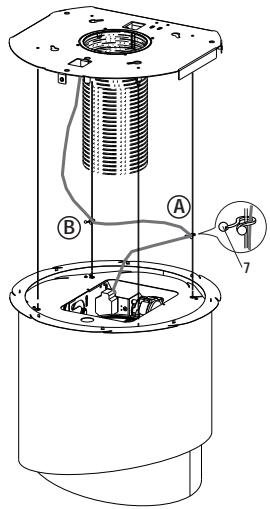

FIXATION DU CÂBLE D'ALIMENTATION

- Prendre le câble d'alimentation venant du boîtier de connexion électrique et le pincer à l'aide des clips pince-câble 7 d'abord au câble arrière droit (A), ensuite à celui de gauche (B) comme indiqué dans la figure.

• Amener le câble d'alimentation sur la plaque de plafond.
• Emboîter le passe-câble en caout-chouc déjà enfilé sur le câble d'alimentation dans le trou pour évi-ter tout endommagement futur.
• Le fixer au support sur la plaque de plafond à l'aide de la languette déjà montée.
• Brancher la hotte à l'alimentation de secteur en intercalant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.

Vérifier enfin que le câble d'alimentation est correctement bloqué, en contrôlant que lorsque le corps mobile se soulève vers le plafond, celui-ci se positionne au-dessus du corps mobile et qu'il ne sort pas du pourtour de la hotte.

Connexions

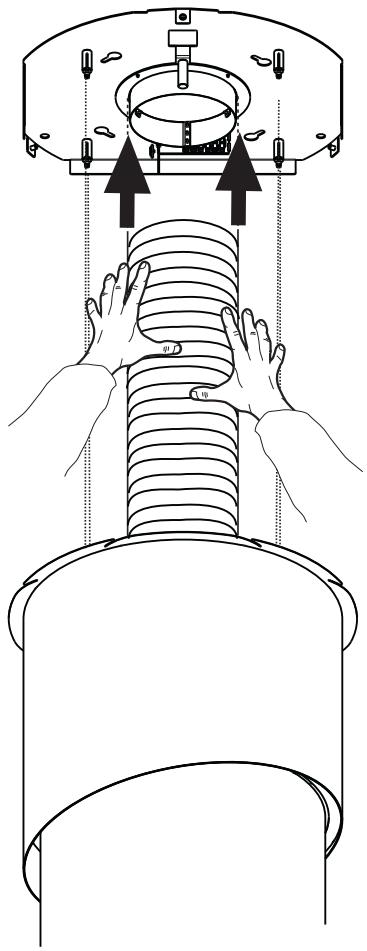

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube ø 150 extensible.

- Fixer le tube à l'aide de colliers serre-tube adaptés aussi bien au corps de hotte qu'à la bride sur la plaque de plafond. Le matériel nécessaire est fourni.

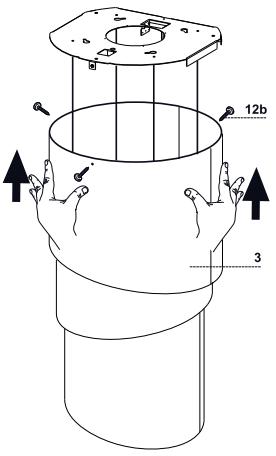

FIXATION (corps de hotte intermédiaire + corps de hotte de plafond)

• Faire des tests pour vérifier que la hotte fonctionne. (Voir paragraphe Utilisation).
• En passant sous le corps de hotte de plafond 3, enfiler dans le corps de hotte suspendu au plafond en faisant attention au sens, qui doit être celui indiqué dans la figure.
• Avec 3 vis 12b fournies, fixer le corps de hotte de plafond 3 à la plaque au plafond.

12b 3

Tableau des commandes

L T1

Touche	Fonction	Affichage
L	Allume/Éteint les lumières	-
T1	Hotte basseAppuyer pendant 2 secondes pour remonter la hotte.Appui bref On/Off moteur	Branché/Débranché
	Hotte hautePremier appui : La hotte descend.Deuxième appui : Stop hotte.À la fin du mouvement, le moteur se branche à la deuxième vitesse.	Débranché/Débranché

L'électronique reconnaît deux types d'anomalies et donne le signal correspondant

Led T1
Clignotement lent	Dépassement du seuil d’absorption de courant:En présence d'une condition de surcharge, l'anomalie est signalée par le clignotement, toutes les 2 secondes, de la led T1 située sur le clavier. Vérifier l’absence de tout empêchement durant le mouvement de la hotte. Ce signalement demeure actif jusqu’à ce qu’une nouvelle commande d’ouverture/fermeture de la hotte soit donnée.
Clignotement rapide	Intervention du microswitch de sécurité en ouverture:En cas d’intervention du microswitch de sécurité, l’anomalie est signalée par le clignotement rapide de la led T1 (toutes les 250ms), indiquant que la hotte a dépassé le fin de course...... Contacter le service après vente!En présence de cette anomalie, l’accès aux fonctions de la hotte (lumières et moteur) est toujours possible. Si le moteur est branché, la led T1 continuera à clignoter, signalant que l’anomalie est toujours présente.

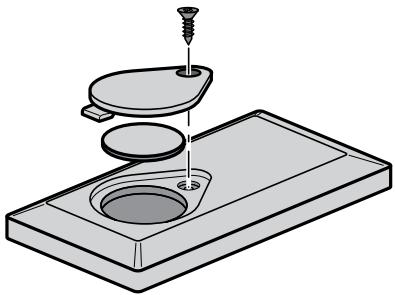

TÉLÉCOMMANDE

Cet appareil peut être commandé via une télécommande, alimentée avec une batterie 3 V type CR2032 (non fournie).

• Ne pas ranger la commande à proximité de sources de chaleur.
• Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes de collecte.

	⏻	Branche/Débranche le moteur.	-
	⏻	Hotte fermée:- En appuyant brièvement sur la touche la hotte commence à descendre- À la pression suivante, elle s’arrête.Lorsque le mouvement est terminé, le moteur se branche à la 2^ème vitesse.	-
		Hotte ouverte:- Appuyer pendant 2 secondes pour activer le mouvement de remontée qui s’arrête avec le fin de course.- Appuyer (brièvement) pour arrêter le mouvement (avant le fin de course).- Appuyer encore brièvement, on/off moteur.- Gardér appuyé pendant 2 secondes pour activer le mouvement de remontée.- Si le moteur est branché, d’abord le moteur s’arrête, puis le moteur démarre.	-
	%	-	-
		Branche/Débranche les lumières de la hotte.	-
	⏻i	INTENSIVE- Activable seulement lorsque la hotte est descendue et lorsque le delayou le 24h ne sont pas actifs.- Active la vitesse intensive à partir de n’importe quelle vitesse.Pour la débrancher, appuyer de nouveau sur cette même touche ou éteindre le moteur.- La vitesse intensive est temporisée à 6 minutes. À la fin des 6 minutes le système retourne automatiquement à la vitesse précédemment programmée.	La led présente sur la touche moteur (des commandes hotte) clignote 1 fois par seconde).
	⏻i	Appuyer brièvement sur la fonction Delay :Activable seulement lorsque l’Intensive ou le 24h ne sont pas actifs.Branche et débranche le mode d’arrêt total de la hotte (moteur+lumières) après 30 minutes :Pour invalider le Delay, appuyer de nouveau sur la même touche ou éteindre le moteur.	La led présente sur la touche moteur (des commandes hotte) clignote toutes les 0,5 seconde).
		Appuyer pendant 2 sec sur la fonction 24h :Activable seulement lorsque l’Intensive ou le Delay ne sont pas actifs.Branche et débranche la fonction 24 pendant 10 minutes par heure, pendant 24 heures. À l’expiration, la fonction se désactive.	La led présente sur la touche moteur (des commandes hotte) clignote toutes les 2 secondes).
+		Augmente la vitesse du moteur.	-
		Diminue la vitesse du moteur.	-

Filtre à graisse métallique

Il est lavable même au lave-vaisselle. Il doive être lavé environ tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

NETTOYAGE FILTRE À GRAISSE MÉTALLIQUE

• Ouvrir le groupe d'éclairage en le tirant sur l'encoche prévue à cet effet.
• Retirer le filtre, en le poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver le filtre en évitant de les plier et les laisser sécher avant de les remonter.
• Le remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.
  • Refermer le groupe d'éclairage.

Éclairage

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).

Procédure d'intervention en cas d'anomalies sur le mouvement

• Vérifier que le fusible est correctement inséré et qu'il n'est pas brûlé. En cas de nécessité de remplacement, ouvrir le groupe d'éclairage, retirer le filtre à graisse et dessérer le porte-fusible visible sur la gauche du groupe moteur, en le remplaçant par un autre fusible ayant les mêmes caractéristiques (Réf. A).
• Vérifier que le corps de hotte est installé à niveau (l'utilisation d'un niveau est conseillée).
• Vérifier que les quatre câbles sont tendus tous les quatre de la même manière.

Si les actions précédentes n'ont pas résolu le problème, contacter le service après-vente.
