HW-N400 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Caractéristiques techniques principales	2.1 canaux, puissance totale de 150 W
Alimentation électrique	AC 100-240 V, 50/60 Hz
Dimensions approximatives	Barre : 950 x 70 x 85 mm, Caisson de basses : 250 x 250 x 250 mm
Poids	Barre : 2.5 kg, Caisson de basses : 5.5 kg
Compatibilités	Compatible avec la plupart des téléviseurs via HDMI ARC, Bluetooth, et entrée optique
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V
Puissance	150 W (total)
Fonctions principales	Bluetooth, mode nuit, égaliseur, son surround
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour réparations
Sécurité	Ne pas exposer à l'humidité, éviter les surcharges électriques
Informations générales	Idéale pour les films et la musique, installation facile, télécommande incluse

FOIRE AUX QUESTIONS - HW-N400 SAMSUNG

Comment connecter la barre de son SAMSUNG HW-N400 à mon téléviseur ?

Vous pouvez connecter la barre de son à votre téléviseur via un câble HDMI ARC, un câble optique ou un câble audio 3.5 mm. Assurez-vous de sélectionner la bonne source sur la barre de son après la connexion.

Pourquoi le son de ma barre de son SAMSUNG HW-N400 est-il déformé ?

Vérifiez que le volume de la barre de son et du téléviseur ne sont pas réglés trop haut. Assurez-vous également que le mode sonore est correctement sélectionné. Si le problème persiste, essayez de réinitialiser la barre de son.

Comment effectuer une réinitialisation de la barre de son SAMSUNG HW-N400 ?

Pour réinitialiser votre barre de son, éteignez-la, puis maintenez enfoncé le bouton 'Volume +' et le bouton 'Source' simultanément jusqu'à ce que l'écran affiche 'INIT'.

La barre de son ne se connecte pas à mon smartphone via Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre smartphone et que la barre de son est en mode de couplage. Si elle ne s'affiche pas, essayez de désactiver puis de réactiver le Bluetooth sur votre smartphone.

Comment ajuster les paramètres audio de la barre de son SAMSUNG HW-N400 ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster les réglages de basses, d'égaliseur et de modes sonores selon vos préférences.

Que faire si la barre de son ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Essayez de brancher un autre appareil pour tester la prise. Si le problème persiste, contactez le service client.

Est-ce que la SAMSUNG HW-N400 supporte les mises à jour du firmware ?

Oui, la barre de son peut recevoir des mises à jour du firmware via une connexion USB ou via Bluetooth si une application compatible est disponible. Consultez le site de support Samsung pour plus d'informations.

Comment savoir si ma barre de son est en mode veille ?

La barre de son est en mode veille lorsque le voyant LED est rouge. Pour la sortir du mode veille, appuyez sur n'importe quel bouton de la télécommande ou sur le bouton d'alimentation de la barre de son.

MODE D'EMPLOI HW-N400 SAMSUNG

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température.

Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

1. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

Vous pouvez accéder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung.

(http://www.samsung.com/support)

La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) ____ 2

02 Présentation du Produit 3

Panneau avant / Panneau côté droit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation électrique 5

04 Connexion à votre Téléviseur 6

Méthode 1. Connexion avec un câble ____ 6

• Connexion à l'aide d'un câble optique 6
• Connexion d'un téléviseur à l'aide d'un câble HDMI ____ 7

Méthode 2. Connexion sans fil ____ 8

- Connexion à un téléviseur via Bluetooth 8

05 Connexion à un Appareil Externe 10

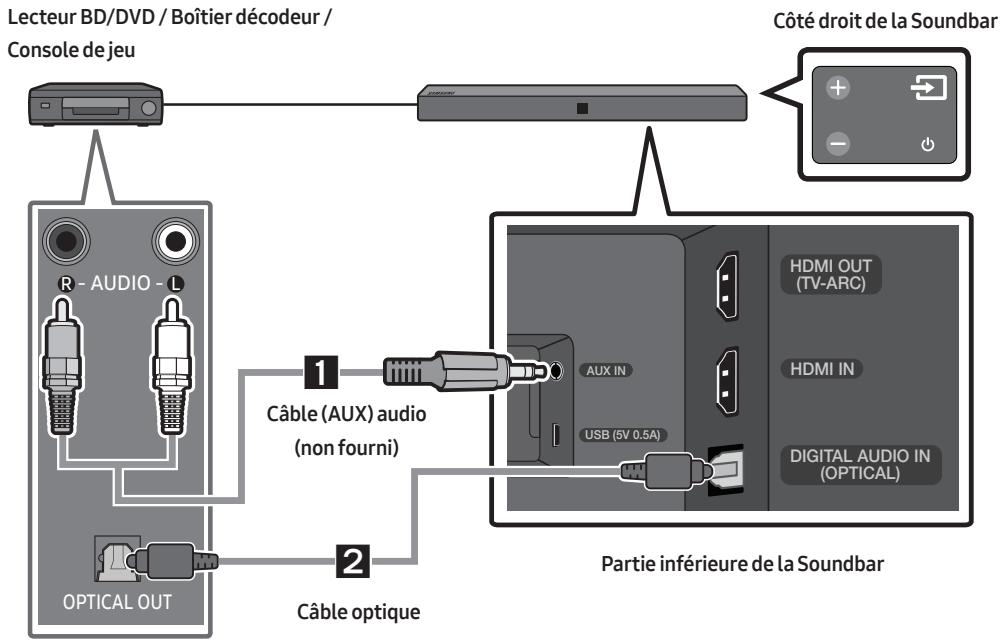

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX) ____ 10

Connexion à l'aide d'un câble HDMI 11

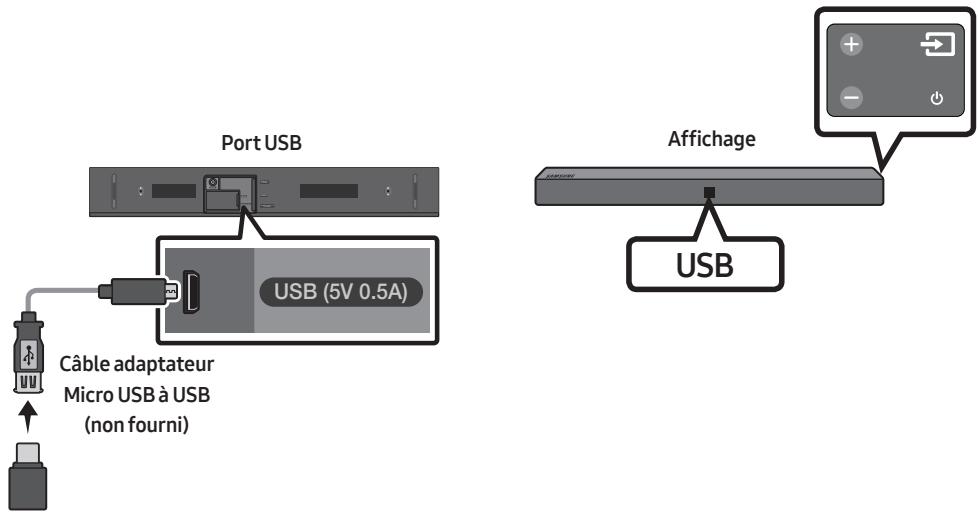

06 Connexion d'un Périphérique USB 12

07 Connexion à un Appareil Mobile 14

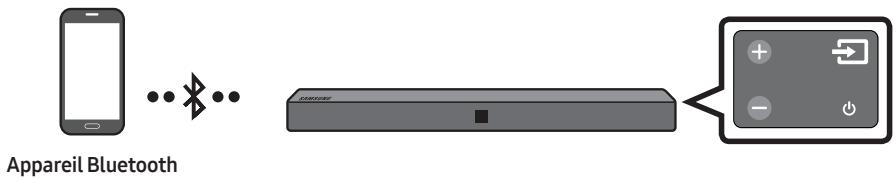

Connexion via Bluetooth 14

Utilisation de l'application Samsung Audio Remote 17

• Installation de l'application Samsung Audio Remote 17
• Lancement de l'application Samsung Audio Remote 17

08 Utilisation de la télécommande 18

Comment utiliser la télécommande ____ 18

Réglage du volume de la Soundbar avec une télécommande de téléviseur 21

Utilisation des touches dissimulées ____ 22

Spécifications de sortie pour les différents modes d'effets sonores ____ 22

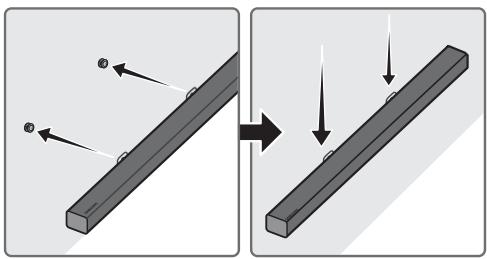

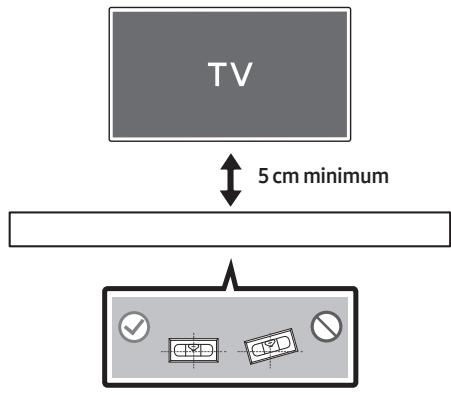

09 Installation du Support Mural 23

Précautions d'installation 23

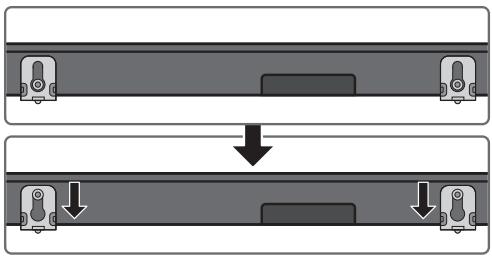

Composants de fixation au mur ____ 23

10 Mise à jour du Logiciel 25

Procédure de mise à jour 26

Si UPDATE ne s'affiche pas ____ 26

11 Dépannage 27

12 Licence 28

13 Avis de Licence Libre 28

14 Remarque Importante à Propos du Service 28

15 Spécifications et Guide 29

Spécifications 29

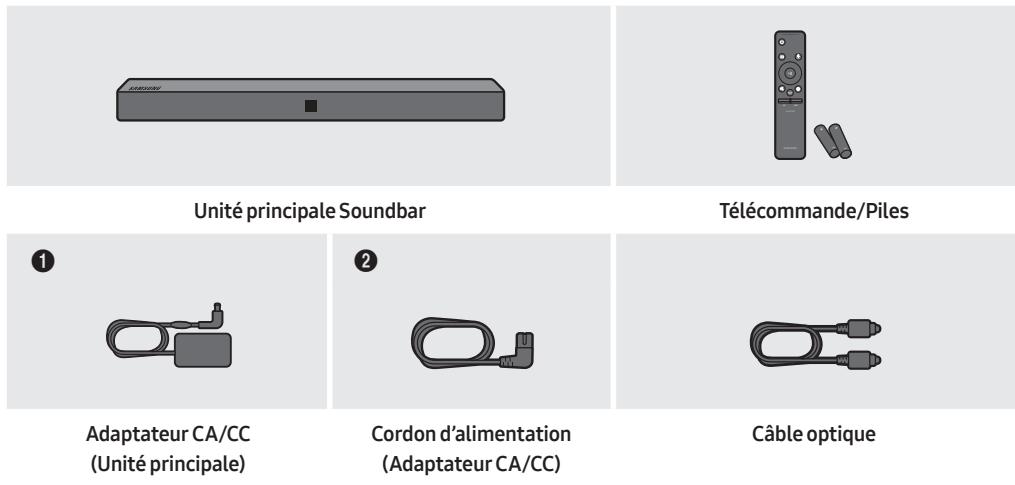

01 CONTRÔLE DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Les étapes de connexion de l'alimentation sont étiquetées (1, 2). Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour les composants de fixation murale de la Soundbar, consultez la page 23.
• Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

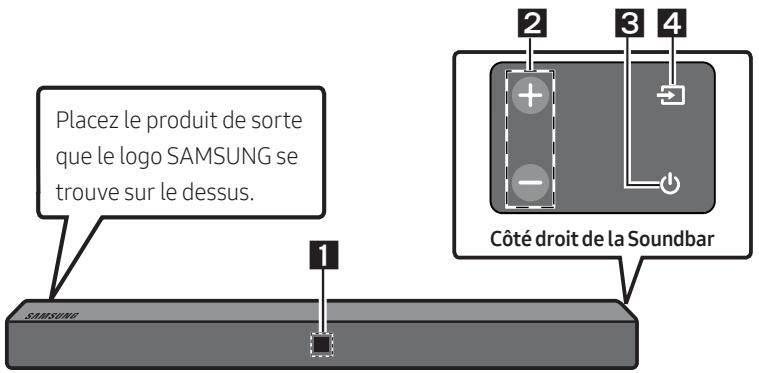

Panneau avant / Panneau côté droit de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. 1 SAMSUNG 2 3 4 Côté droit de la Soundbar

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche +/- (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touche ⏻(Alimentation)Allume et éteint l'appareil.
4	Touche ➕ (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée	Affichage
	Entrée numérique optique	D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée AUX	AUX
	Entrée HDMI	HDMI
	Mode BLUETOOTH	BT
	Mode USB	USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche ➕ (Source) pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

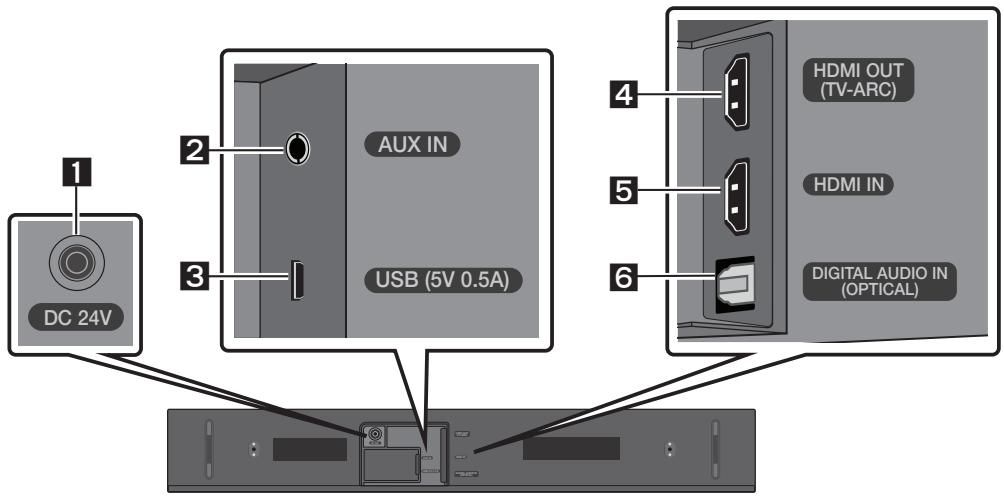

Panneau inférieur de la Soundbar

DC 24V 1 2 3 AUX IN USB (5V 0.5A) 4 HDMI OUT (TV-ARC) 5 HDMI IN DIGITAL AUDIO IN (OPTICAL)

1	DC 24V (Entrée d'alimentation électrique)Permet de connecter l'adaptateur CA/CC.
2	AUX INPermet de connecter la sortie numérique analogique d'un appareil externe.
3	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
4	HDMI OUT (TV-ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
5	HDMI INPermet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.
6	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

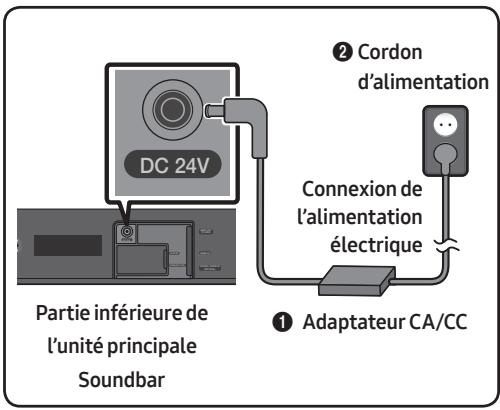

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation (1, 2) pour connecter la Soundbar à une prise électrique dans l'ordre suivant :

① Branchez le câble de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar.
② Branchez le cordon d'alimentation sur une prise murale.

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

- Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8500S) à votre Soundbar (vendue séparément). Pour plus d'informations, reportez-vous au manuel du kit d'enceintes arrière sans fil Samsung.

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

- Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.

• Lorsque vous utilisez un câble optique, cette fonction peut être prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennent en charge le Bluetooth.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.)

Connexion à l'aide d'un câble optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez le mode «D.IN».

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «D.IN».

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.

4. Par défaut, le Auto Power Link est réglé sur ON.
   (Pour désactiver cette fonction, désactivez l'alimentation automatique à l'aide de la Soundbar.)

5. Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.
6. Cette fonction est disponible uniquement en mode «D.IN».

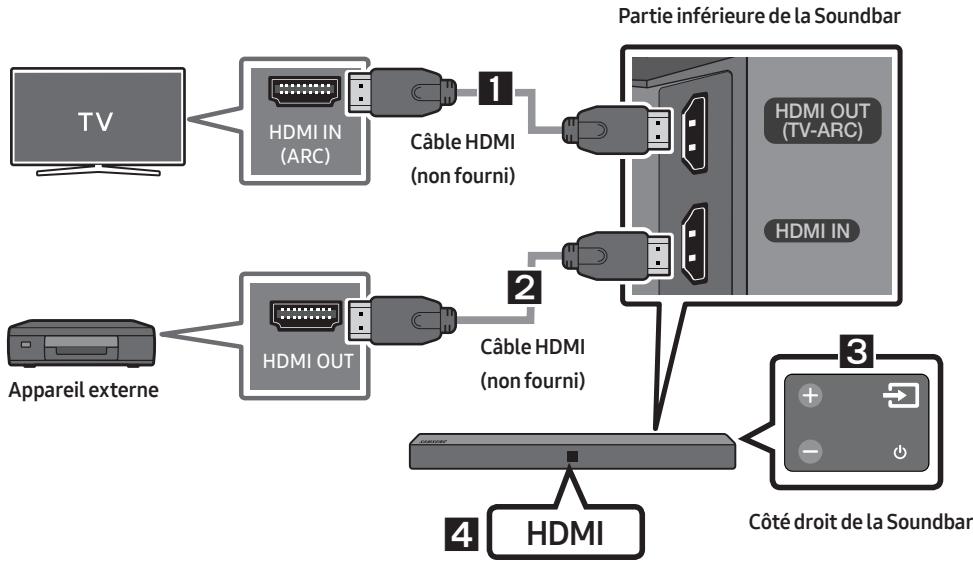

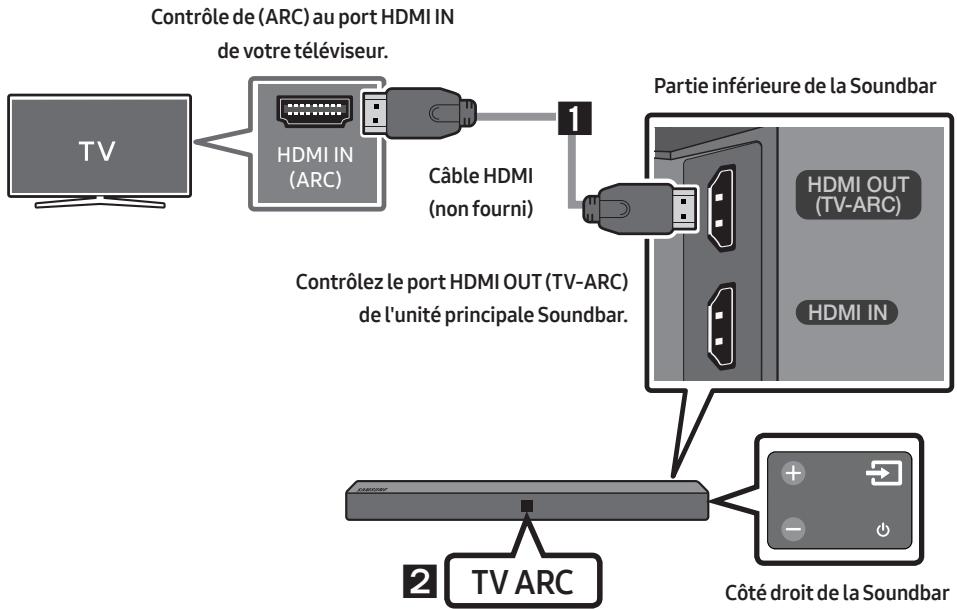

Connexion d'un téléviseur à l'aide d'un câble HDMI

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu'illustré.
2. «TV ARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

- Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L'écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

• Si «TV ARC» n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble est connecté au bon port.
• Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
  • Anynet+ doit être allumé.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.

Méthode 2. Connexion sans fil

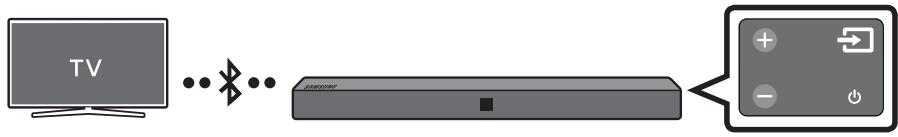

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «BT».
2. Changez «BT» sur «BT PAIRING».

- Lorsque «BT READY» apparaît, appuyez sur la touche ✝ PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche ➖ (Source) sur le panneau du côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion. Reportez-vous à la page 9 pour les détails.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series») apparaît dans la liste, supprimez-la.
• Appuyez sur la touche ✝ PAIR sur la télécommande, ou en mode «BT», appuyez et maintenez enfoncée la touche 📄 (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste de recherche du téléviseur.

Quelle est la différence entre BT READY et BT PAIRNG ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche ✗PAIR sur la télécommande, ou appuyez et maintenez enfoncée la touche ➕ (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar en mode «BT»).

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche 📋 (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche ▶II (Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l'appareil externe via la Soundbar.

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX)

Lecteur BD/DVD / Boîtier décodeur / Console de jeu Côté droit de la Soundbar R - AUDIO - L OPTICAL OUT 1 Câble (AUX) audio (non fourni) 2 Câble optique HDMI OUT (TV-ARC) HDMI IN DIGITAL AUDIO IN (OPTICAL) Partie inférieure de la Soundbar

1 Câble (AUX) audio

Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.
② Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.

2 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
② Sélectionnez le mode «D.IN» en appuyant sur la touche → (Source) sur le panneau côté droit ou sur la télécommande.

Connexion à l'aide d'un câble HDMI

1. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
2. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.
3. Appuyez sur la touche 📋 (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 CONNEXION D'UN PÉRIPHÉRIQUE USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

Port USB USB (5V 0.5A) Câble adaptateur Micro USB à USB (non fourni) Affichage USB

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

- Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Raccordez votre périphérique USB à l'extrémité femelle du câble adaptateur.
2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Arrêt automatique) si aucun périphérique USB n'a été connecté pendant plus de 5 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer2	16 ~ 48 KHz	80 ~ 320 kbps
	MPEG 1 Layer3	16 ~ 48 KHz	80 ~ 320 kbps
	MPEG 2 Layer3	16 ~ 48 KHz	80 ~ 320 kbps
	MPEG 2.5 Layer3	16 ~ 48 KHz	80 ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 ~ 48 KHz	56 ~ 128 kbps
	Wave_Format_MSAudio2	16 ~ 48 KHz	56 ~ 128 kbps
*.aac	AAC	16 ~ 96 KHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 KHz	128 ~ 192 kbps5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 KHz	48 ~ 64 kbps5,1 canaux 160 kbps
*.wav	-	16 ~ 48 KHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 KHz	50 ~ 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 ~ 96 KHz	jusqu'à 3000 kbps

• Si votre périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

07 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Appareil Bluetooth

Connexion initiale

1. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «BT».
2. Changez «BT» sur «BT PAIRING».

- Lorsque «BT READY» apparaît, appuyez sur la touche ✝ PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche ➞ (Source) sur le panneau du côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion. Reportez-vous à la page 15 pour les détails.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series») apparaît dans la liste, supprimez-la.
• Appuyez sur la touche ✝ PAIR sur la télécommande, ou en mode «BT», appuyez et maintenez enfoncée la touche 📋 (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste de recherche d'appareil Bluetooth.

Quelle est la différence entre BT READY et BT PAIRNG ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche ✗PAIR sur la télécommande, ou appuyez et maintenez enfoncée la touche ➕ (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar en mode «BT»).

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx N-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

- La Soundbar ne peut pas être appariée à un autre appareil Bluetooth lorsque la fonction Bluetooth est utilisée.

Bluetooth Power activé (SOUND MODE)

Lorsque la fonction Bluetooth Power activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
- Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche 📄 (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 5 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

- Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Utilisation de l'application Samsung Audio Remote

Installation de l'application Samsung Audio Remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherchez : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

SAMSUNG Audio Remot

- L'application Samsung Audio Remote n'est compatible qu'avec les téléphones portables Android qui exécutent la version 3.0 d'Android ou une version ultérieure.

08 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1 2 3 4 5 6 7 8 9 VOL BASS 10 SOUNDBAR SAMSUNG

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.ModeBT PAIRINGPour activer le mode «BT PAIRING», appuyez et maintenez enfoncée la touche(Source) pendant plus de 5 secondes.
3	Coupure de son	Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmiSTANDARD ou SURROUND.DRC (Dynamic Range Control)Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Si vous appuyez et maintenez enfoncée la toucheSOUND MODEpendant le mode de veille, le DRC (Dynamic Range Control) s'active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.- Appuyez et maintenez enfoncée la toucheSOUND MODEpendant plus de 5 secondes pour désactiver la fonctionBluetooth Power.

5	–BluetoothPAIR	Appuyez sur la touche ✝ PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez vous connecter à un nouvel appareil Bluetooth dans ce mode en sélectionnant l'appareil dans la liste de recherche d'appareils Bluetooth.
6	–Lecture / Pause	Appuyez sur la touche ▶II pour mettre le fichier musical temporairement en pause.Si vous appuyez à nouveau sur la touche, le fichier musical est lu.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.- Mode D.IN / HDMI / BT / USB : S'il n'y a pas de signal audio pendant 5 minutes.- Mode AUX :- Si le câble audio (AUX) est déconnecté pendant 5 minutes.- Si aucune TOUCHE n'est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.)- Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes.«ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s'affiche à l'écran.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.Anynet+ / Auto Power LinkVous pouvez activer ou désactiver Anynet+ et le Auto Power Link.Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche.- Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée pendant 5 secondes pour ON ou OFF Anynet+.Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauchependant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF.- Par défaut, Anynet+ / Auto Power Link sont réglés sur ON
		Fonction de restriction du volumeVotre audition pouvant être endommagée lorsque la connexion est à un volume élevé,cette fonction ajuste le volume à 20 lorsque le volume réglé est supérieur à 20.- La valeur par défaut de la restriction du volume est désactivée. Le volume régléest conservé même lorsque la connexion est désactivée.- Pour modifier le réglage, appuyez et maintenez enfoncée la toucheBas sur latélécommande pendant 5 secondes. Lorsque la restriction du volume estdésactivée, «V FREE» s'affiche sur l'écran, et lorsqu'elle est activée, «V LOCK»apparaît.
8	Commandesonore	Vous pouvez sélectionner parmi TREBLE, AUDIO SYNC, REAR LEVEL ou REAR SPEAKER ON/OFF.Pour ajuster le volume TREBLE, sélectionnez la commande audio TREBLE, puis utilisezles touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.Appuyez sur le bouton (Commande sonore) pendant environ 5 secondes pourrégler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaqueréglage peut être défini entre -6 ~ +6 (Haut/Bas).Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar,sélectionnezAUDIO SYNCdans les réglages audio, puis régléz le décalage audio,de 0 à 300 millisecondes, à l'aide des touchesHaut/Bas. (Sauf le mode «USB»)Si les enceintes surround (non fournies) sont connectées, sélectionnezREAR LEVELetutilisez les touchesHaut/Baspour ajuster le volume dans la plage de -6 à +6.La fonctionREARSPEAKERpeut êtreON/OFFen utilisant les touchesHaut/Bas.AUDIO SYNCn'est pris en charge que dans certaines fonctions.
9	BASS	Appuyez sur les touches haut ou bas pour régler le volume des graves dans la plage de -6 à +6.Pour régler le niveau de volume des graves sur 0, appuyez sur la touche.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume.Coupure de sonAppuyez sur la toucheVOLpour couper le son. Appuyez de nouveau sur cette touchepour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Utilisez le menu du téléviseur pour régler l'enceinte TV d'un téléviseur Samsung sur les enceintes externes. (Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur.)

- Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enfoncée la touche BASS pendant 5 secondes. «OFF-TV REMOTE» apparaît sur l'écran de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enfoncée la touche BASS pendant plus de 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse sur l'écran de la Soundbar.

- Chaque fois que vous poussez la touche BASS vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant : «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

- Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d'un fabricant tiers, allumez la Soundbar, poussez la touche BASS vers le haut et maintenez-la enfoncée pendant 5 secondes. («OFF-TV REMOTE» s'affiche sur l'écran de la Soundbar), relâchez la touche BASS, puis poussez la touche BASS vers le haut et maintenez-la enfoncée à nouveau pendant 5 secondes. («ALL-TV REMOTE» s'affiche sur l'écran de la Soundbar.)

• La disponibilité de cette fonction dépend de la télécommande.
• Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées

Touche dissimulée		Page de référence
Touche de télécommande	Fonction
BASS	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 21
^[BK4G] (Source)	Appariement BT	page 18
▶II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	page 19
	Initialiser (Veille)	page 26
	BT prêt	page 9
Gauche	Auto Power Link ON/OFF	page 19
Droite	Anynet+ ON/OFF	page 19
Bas	Restriction du volume Activer/Désactiver	page 20
^[GWZS] (Commande sonore)	EQ bande 7	page 20
SOUND MODE	DRC ON/OFF (Veille)	page 18
	Bluetooth Power	page 18

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
SOUND MODE	STANDARD	2.0 canaux	2.0 canaux	4.0 canaux
		5.1 canaux	2.0 canaux	4.0 canaux
	SURROUND	2.0 canaux	2.0 canaux	4.0 canaux
		5.1 canaux	2.0 canaux	4.0 canaux

• Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.

- Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.

- Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

• Diamètre: M5
• Longueur: 35 mm ou plus recommandés.

- Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.

- Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

CENTERLINE 450mm

Guide de fixation murale

Vis de fixation (2 pièces)
Vis (2 pièces)

Support de fixation murale (2 pièces)

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Utilisez un objet pointu, tel qu'un stylo ou un crayon, pour marquer les positions des trous, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Arrière de la Soundbar

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Port USB USB (5V 0.5A) Câble adaptateur Micro USB à USB (non fourni)

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (www.samsung.com → Support).

Ensuite, saisissez ou sélectionnez le modèle de votre Soundbar, sélectionnez Software & Apps, puis Downloads. Notez que les noms d'option peuvent varier.

Procédure de mise à jour

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

- Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) → recherchez le nom du modèle - sélectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)

2. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.

3. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble adaptateur Micro USB. Connectez le câble au port USB sur la Soundbar.

4. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.

5. Lorsque la mise à jour est terminée, la Soundbar s'éteint. Appuyez sur la touche ▶II de la télécommande pendant 5 secondes. «INIT» s'affiche à l'écran puis la Soundbar s'éteint. La mise à jour est terminée.

- Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

3. La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

4. N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
5. Lorsque la mise à jour est terminée, la configuration de l'utilisateur de la Soundbar est réinitialisée. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.
6. Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
7. L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

11 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?

→ Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?

→ Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→ Consultez les sections sur la connexion Bluetooth aux pages 8 et 14.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?

→ Appuyez sur la touche VOL pour annuler cette fonction.

Le volume est-il réglé à son minimum ?

→ Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?

→ Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?

→ Rapprochez la télécommande de l'unité principale Soundbar.

12 LICENCE

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

14 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

GÉNÉRAL	USB		5V/0,5A
	Poids		3,0 kg
	Dimensions (L x H x P)		640,0 x 71,0 x 100,3 mm
	Plage de températures en fonctionnement		+5°C à +35°C
	Plage d'humidité en fonctionnement		10 % ~ 75 %
Formats de lecture pris en charge (Le son DTS 2.0 est lu au format DTS.)			LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS
Puissance de sortie de l'appareil sans fil		Puissance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz
		Puissance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

Consommation électrique totale en veille (W)		2,9W
Bluetooth	Méthode de désactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

- Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom de modèle.

Cet équipement peut fonctionner dans tous les pays de l'Union européenne.

CE
