MODE D'EMPLOI EHDB 914 - EHDB 914I - EHD 914V ESSENTIELB
Notice d'utilisation
Pour vous aider à bien vivre votre achat
Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.
Nous espérons que cette hotte vous donnera entière satisfaction.
Sommaire
Contenu de l'emballage 6
Dimensions de la hotte 8
Montage 10
10 Caractéristiques du conduit d'évacuation
Utilisation en version évacuation 10
Utilisation en version recyclage 11
Fixation murale de la hotte 12
AVANT D'INSTALLER LA HOTTE 12
POUR FIXER LA HOTTE AU MUR 12
Schémas de montage 14
Nettoyage et entretien 22
Nettoyage de la hotte 22
Nettoyage des filtres 22
FILTRE ANTI-GRAISSE 22
FILTRE À CHARBON 23
Remplacement des ampoules 24
Remplacement du cordon d'alimentation 26
Caractéristiques du cordon d'alimentation 27
Branchement 27

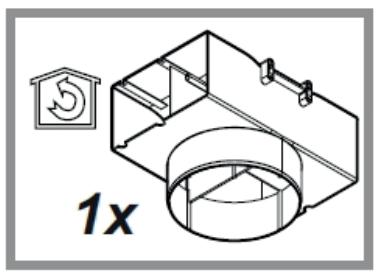

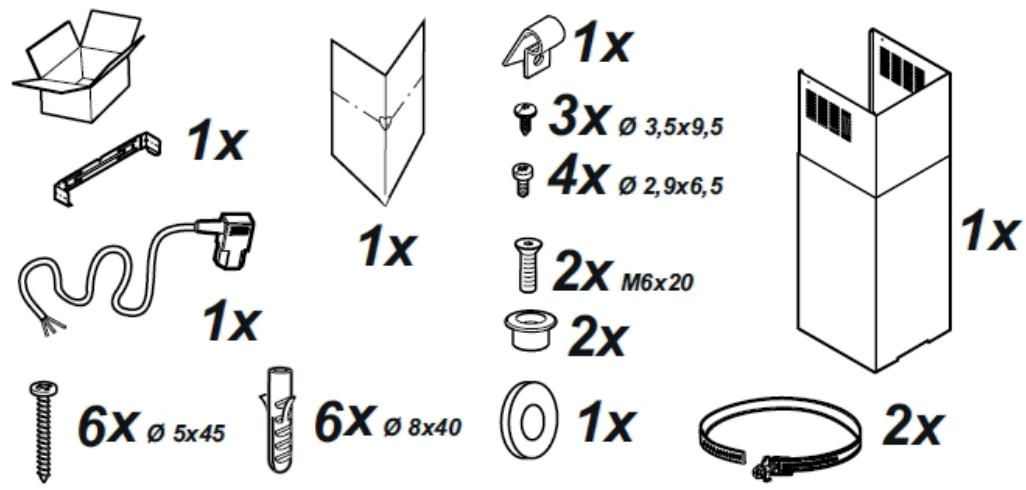

Contenu de l'emballage
Vérifiez la nature de la cloison ou du mur sur lequel vous souhaitez fixer la hotte. Assurez-vous que la visserie fournie est compatible.
Autrement, utilisez des vis et chevilles à expansion adéquats au type de cloison ou de mur (spéciales murs creux, plaque de plâtre - type BA13, brique creuse, etc.).
Caractéristiques techniques
| Modèle EHDV 914v | |
| Puisance moteur | 255 W |
| Tension d'alimentation | 220-240 V~ 50-60 Hz |
| Lampes halogènes | Halogène 2 x 20 W |
| Débit d'air minimum | 256 m3/h |
| Débit d'air maximum | 603 m3/h |
| Largeur de la hotte | 898 mm |
| Hauteur mini/maxi | 603 mm / 1130 mm |
| Bloc aspirant (H x L x P) | 36 x 898 x 450 mm |
| Cheminée (L x P) | 240 x 250 mm |
| Volume sonore à puissance minimale | 49 dB |
| Volume sonore à puissance maximale | 70 dB |
| Filtre | - 1 filtré aluminium -1 filtré charbon |
| Accessoires fournis | - Kit de fixation - Cheminée - Déflecteur - Filtre aluminium - Filtre charbon |

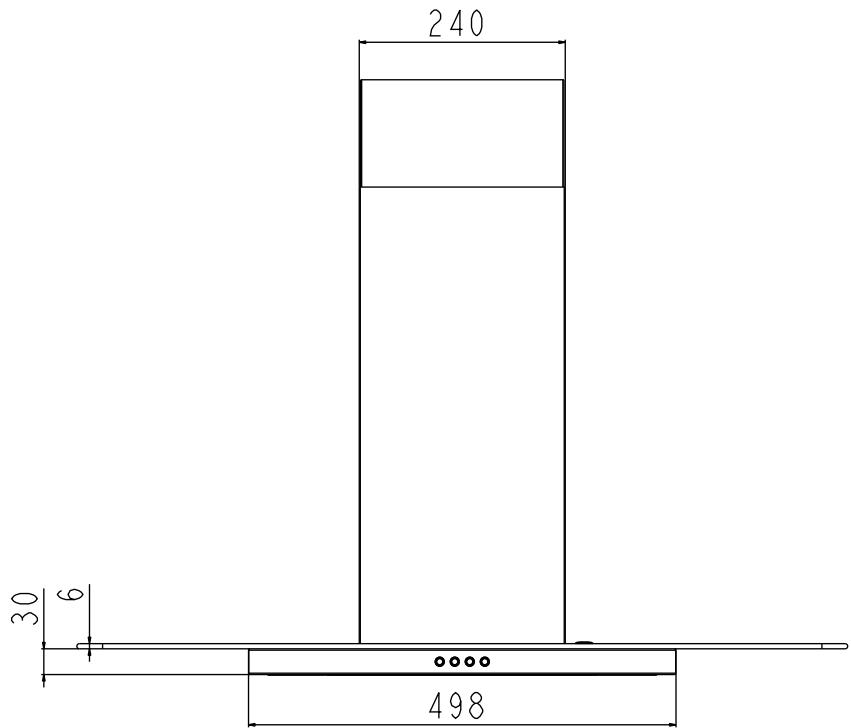

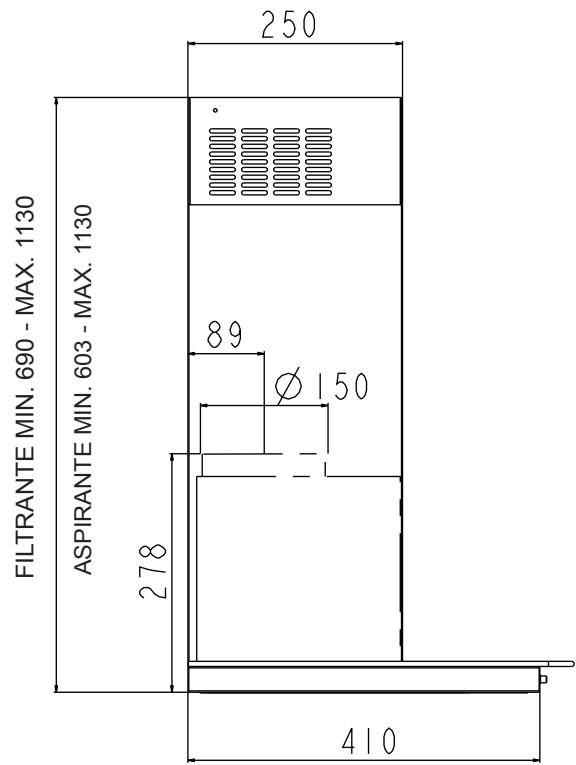

Dimensions de la hotte
(Dimensions exprimées en mm)
Montage
Vous pouvez utiliser cette hotte aspirante soit en version ÉVACUATION (figure 1), soit en version RECYCLAGE (figure 2) (configuration d'usine).
Pour les 2 versions, vous devez vous procurer un conduit d'évacuation adapté. Veuillez vous renseigner auprès de votre magasin revendeur.
Caractéristiques du conduit d'évacuation
- Privilégiez les conduits d'évacuation courts et directs.

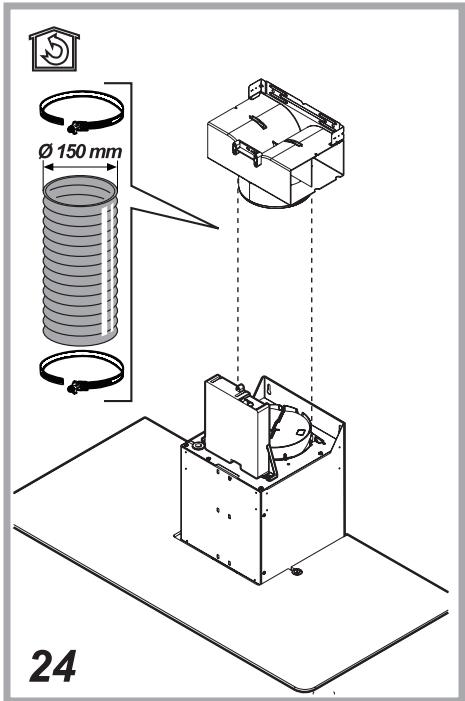

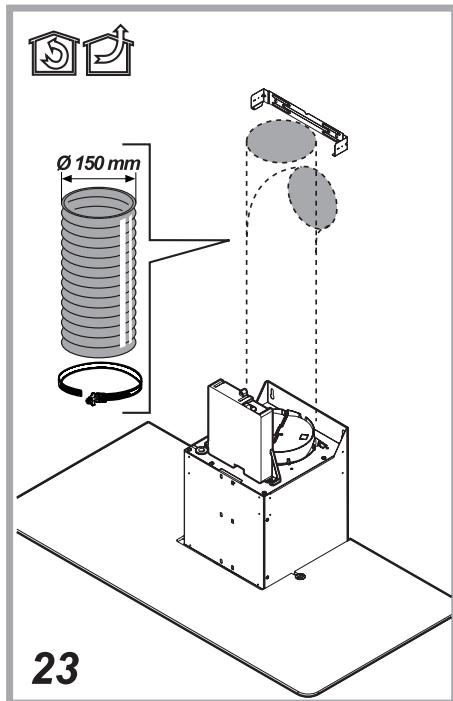

- Le conduit d'évacuation doit être d'un diamètre de 150 mm, en matière non inflammable. Vous pouvez également utiliser un conduit de diamètre inférieur avec un réducteur (non fourni). Dans ce cas, placez un réducteur sur le clapet anti-retour de la hotte.
- La longueur totale du conduit jusqu'à l'évacuation ne doit pas excéder 3 mètres avec un coude ou 2 mètres avec deux coudes (angle maximum des coudes : ).
- Pour maintenir le conduit et assurer son étanchéité, utilisez des colliers de serrage (non fournis).
- En sortie, reliez le conduit d'évacuation à une grille ou un clapet de façade.
Si vous possédez une sortie vers l'extérieur
- L'air est aspiré et évacué vers l'extérieur à travers un conduit d'évacuation (non fourni).
- Les filtres à charbon sont installés d'origine sur la hotte.
- Pour une utilisation de la hotte en version ÉVACUATION, n'utilisez pas de filtre à charbon.
- Les réglementations concernant l'évacuation de l'air doivent être respectées.
- Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie d'air (collier de raccord).
- L'utilisation de tubes et troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation du bruit.
- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
- L'air ne doit pas être envoyé dans un conduit pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
Figure 1
- La hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est la raison pour laquelle il est important que l'air puisse entrer dans la cuisine par une grille d'aération haute ou BASSE ou par une porte ou une fenêtre entrouverte lors de l'utilisation de la hotte.
- En cas d'entrée d'air insuffisante, une dépression peut apparaître dans les conduits de chauffage (par exemple : feu ouvert, chauffage).
- Lorsque vous utilisez simultanément la hotte à évacuation avec d'autres appareils utilisant une énergie autre que l'électricité (gaz, charbon), la dépression ne peut dépasser les 4 Pa (0,04 mBar).
Utilisation en version recyclage (figure 2)
Si vous ne possédez pas de sortie vers l'extérieur
- Vous devez utiliser la hotte avec les filtres à charbon. Vous pouvez vous procurer des filtres à charbon en magasin.
- L'air est aspiré, filtré (au travers des filtres à charbon) et recyclé dans la cuisine.
Figure 2
Fixation murale de la hotte
- L'installation de la hotte doit être effectuée par au moins 2 personnes qualifiées. Nous vous conseillons de confier l'installation à des spécialistes.
- Ne branchez pas la hotte sur la prise de courant tant que l'installation n'est pas terminée.
Votre hotte Essentiel b est livrée avec un kit de visserie.
Vérifiez la nature de la cloison ou du mur sur lequel vous souhaitez fixer la hotte. Assurez-vous que la visserie fournie est compatible.
Autrement, utilisez des vis et chevilles à expansion adaptées au type de cloison ou de mur (spéciales murs creux, plaque de plâtre - type BA13, brique creuse, etc.).
Avant d'installer la hotte
Avant de procéder à l'installation et afin de manipuler la hotte plus aisément, retirez le filtre métallique. Pour cela, reportez-vous au paragraphe « Nettoyage du filtre anti-graisse »

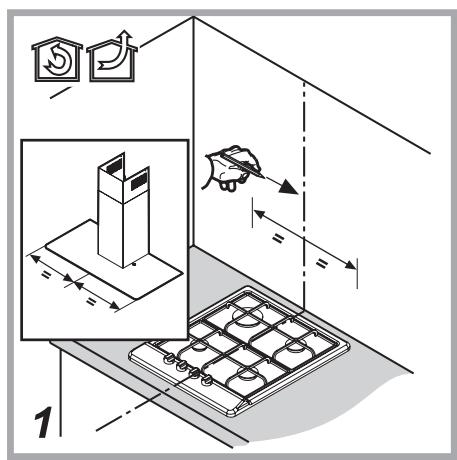

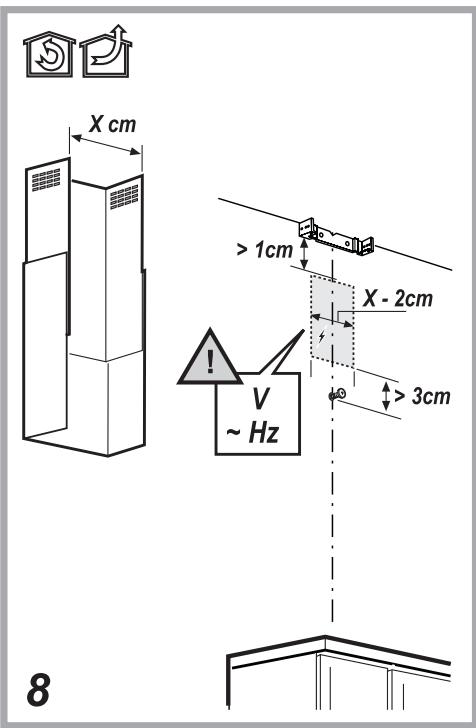

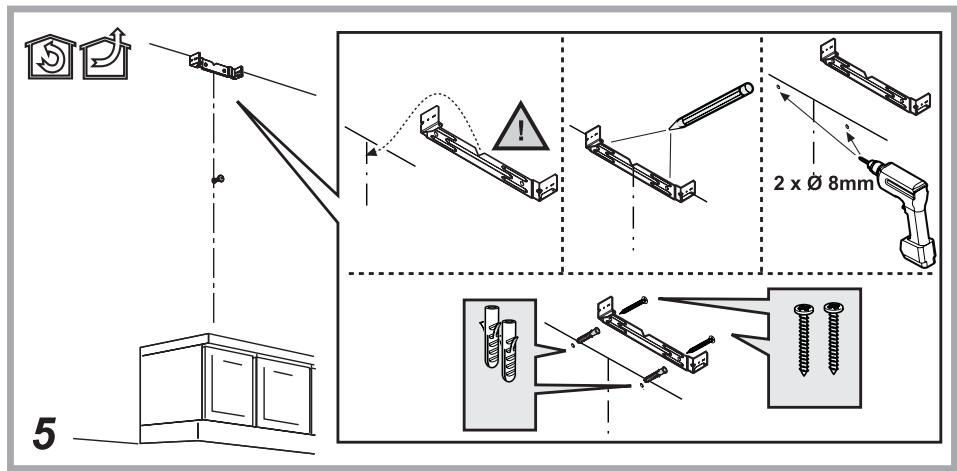

Pour fixer la hotte au mur
Suivez les instructions ci-après, et reportez-vous aux schémas de la section "Schémas de montage".
- Déterminez l'emplacement de la hotte à l'aide du gabarit. Elle doit être centrée par rapport à votre plan de cuisson.
La hotte doit être située proche d'une prise électrique comme indiqué sur le schéma ci-après (Fig. 3). Idéalement, la prise électrique doit se trouver derrière un cache-conduit.
max 90 cm
Figure 3
Veuillez respecter les distances minimum suivantes entre le plan de cuisson et la partie la plus basse de la hotte :
- 50 cm minimum pour les cuisinières/ tables de cuisson électriques et
- 70 cm minimum pour les cuisinières/ tables de cuisson au gaz ou mixtes.
Cette distance de 70 cm peut être réduite pour :
- Les parties non combustibles de la hotte de cuisine, et
- Les parties fonctionnement à très basse tension de sécurité, à condition que ces parties ne donnent pas accès aux parties actives lorsqu'elles sont déformées).
- Débranchez les fusibles correspondant au circuit de la cuisine.
- Coupez le cadre du gabarit afin d'avoir la taille réelle de la hotte.

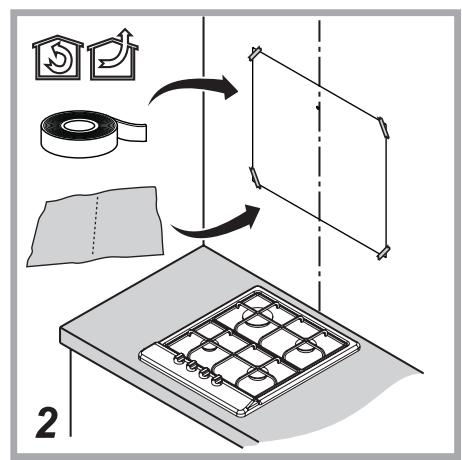

- Positionnez le gabarit sur le mur support, à l'emplacement exact où vous souhaitez fixer la hotte (le bord inférieur du gabarit correspondant au bas de la hotte). Vérifiez l'horizontalité à l'aide d'un niveau à bulle.
- À l'aide d'un ruban adhésif, fixez le gabarit sur le mur support (faites attention à ce que le ruban n'abîme pas le mur).

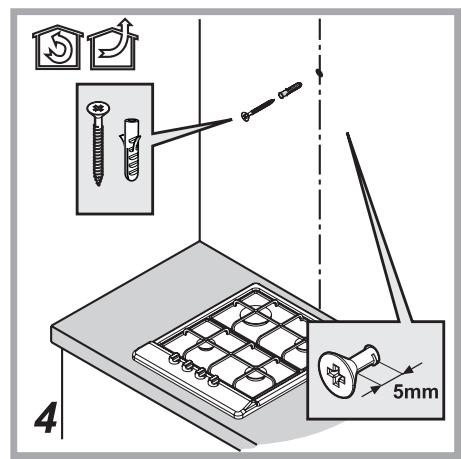

- Pointez les trous (schématisés d'un cercle et d'une croix) et retirez le gabarit.

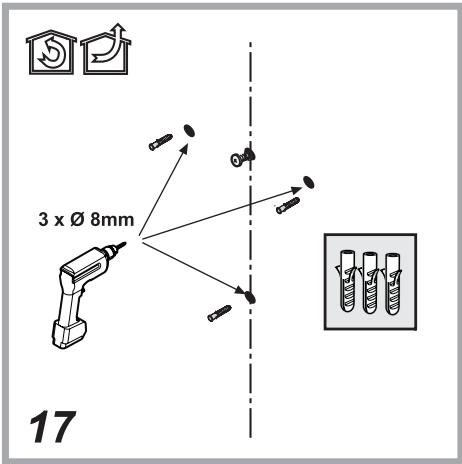

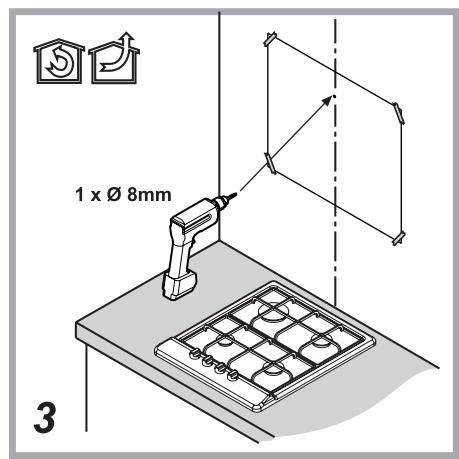

- Percez les trous : attention, vérifie la nature de votre mur support et utilisez des vis et des chevilles adaptées (par exemple béton armé, placo-plâtre, etc.).
- Branchez la hotte.
- Mettez les chevilles et vis dans les trous.
- Assemblez et fixez définitivement la hotte.
Note : si les instructions d'installation pour la table de cuisson au gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

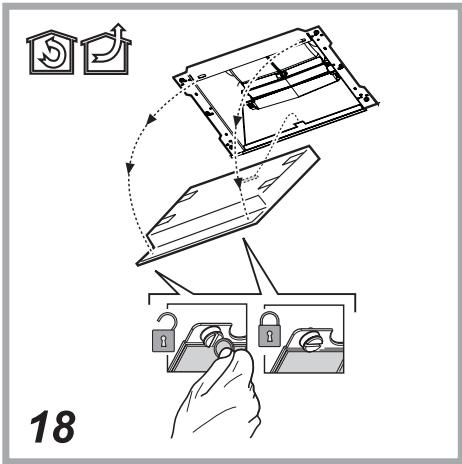

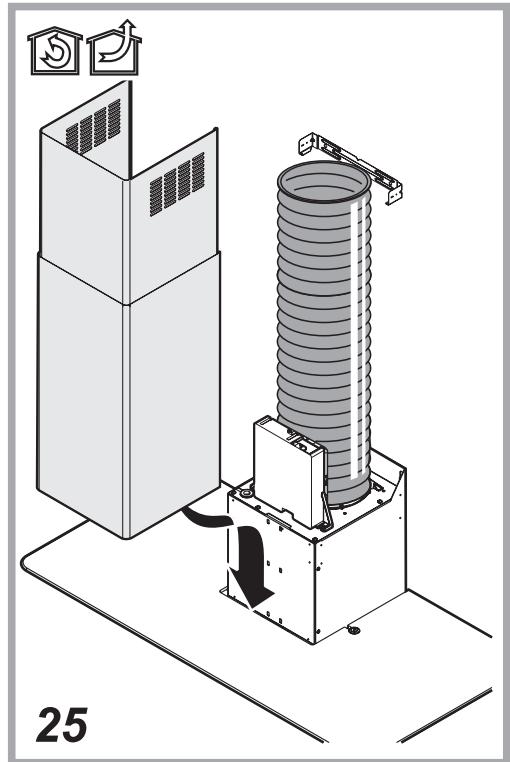

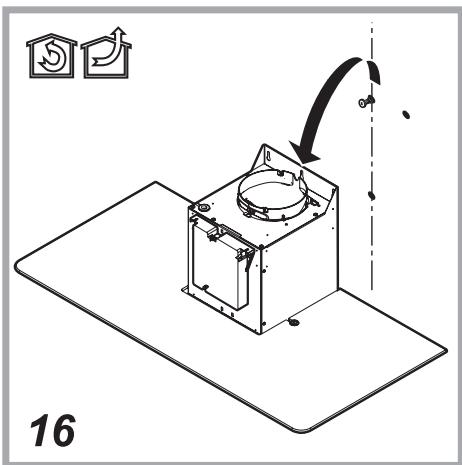

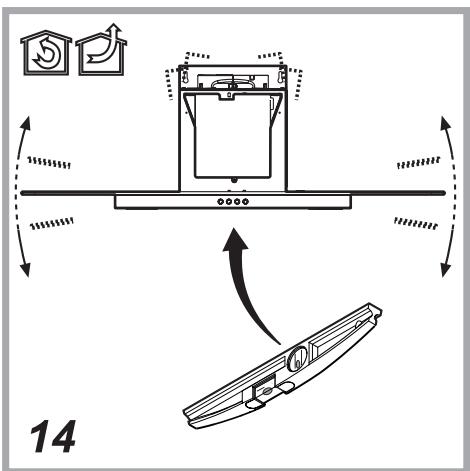

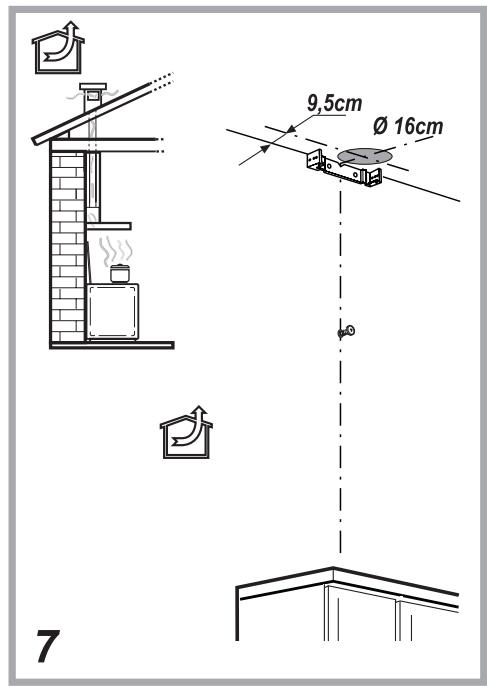

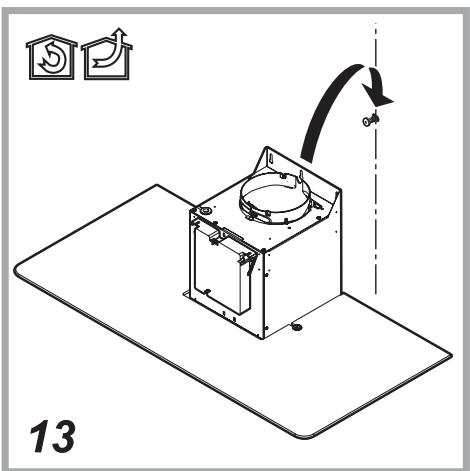

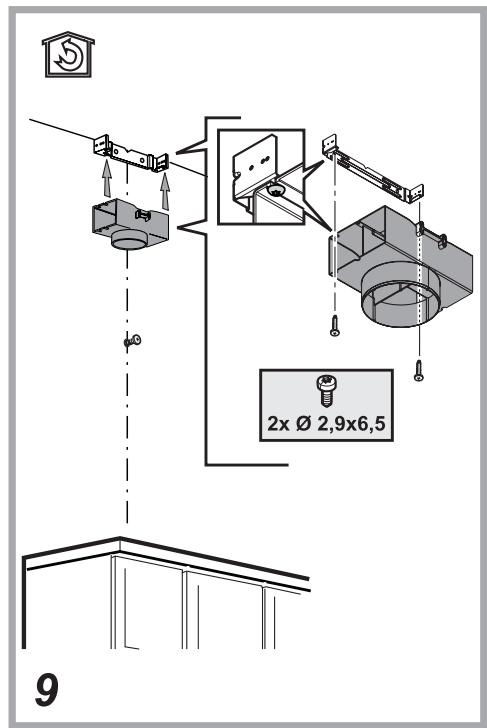

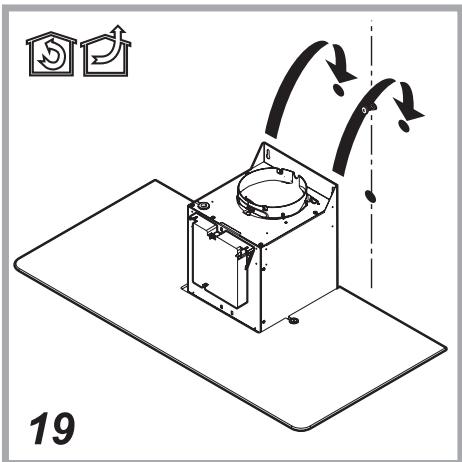

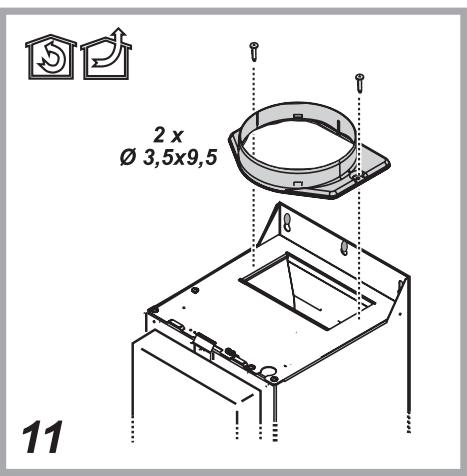

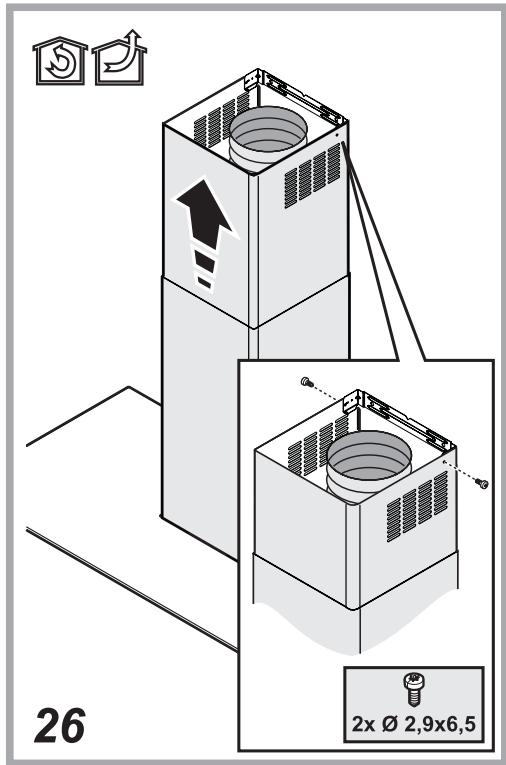

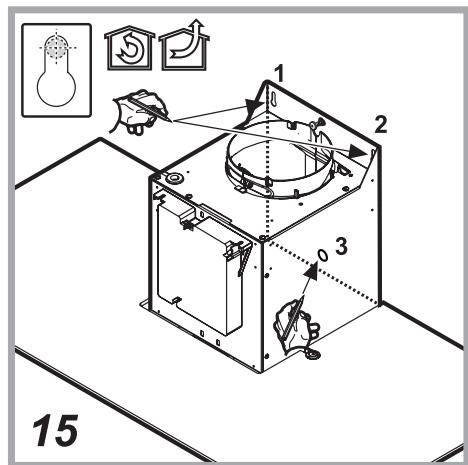

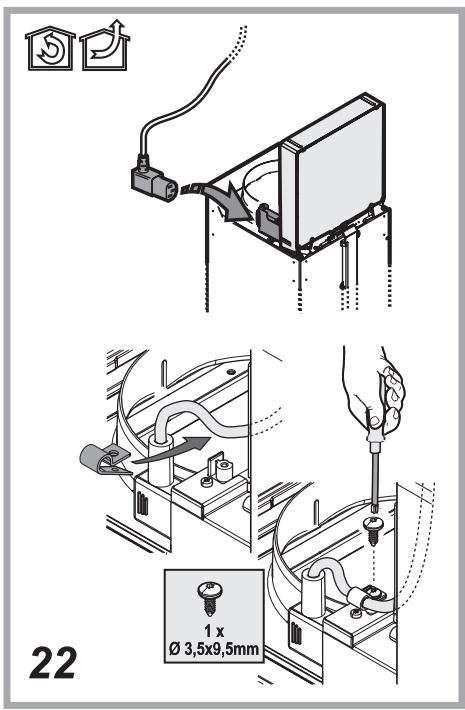

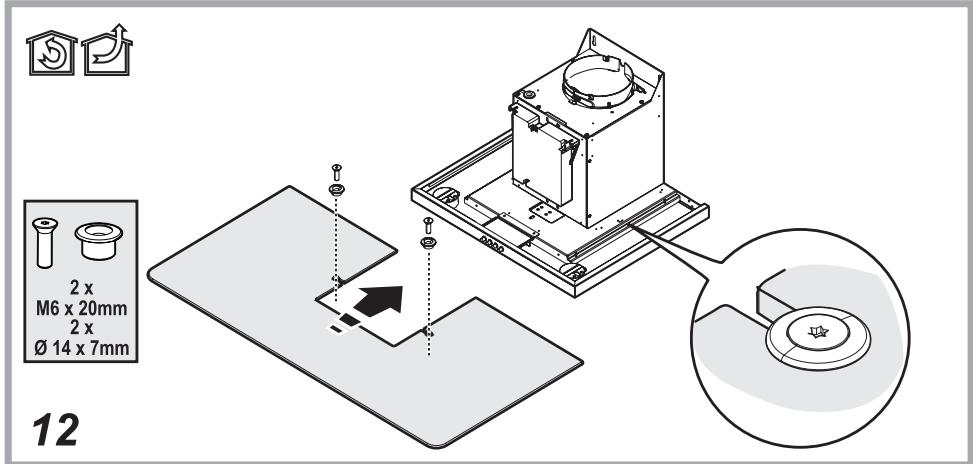

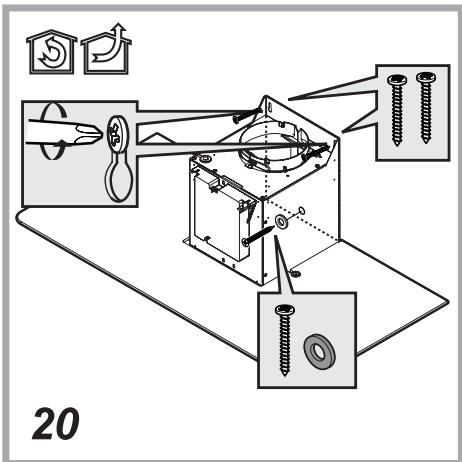

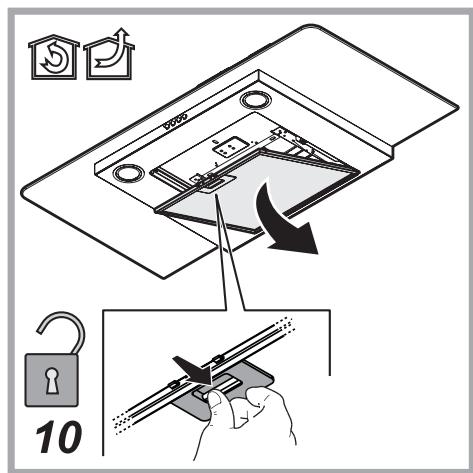

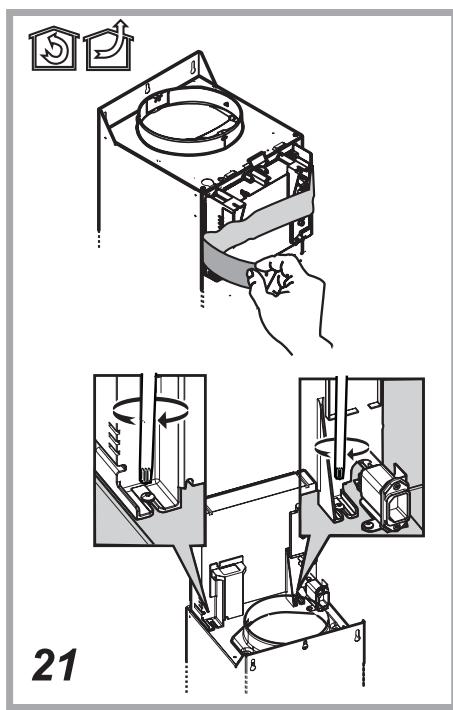

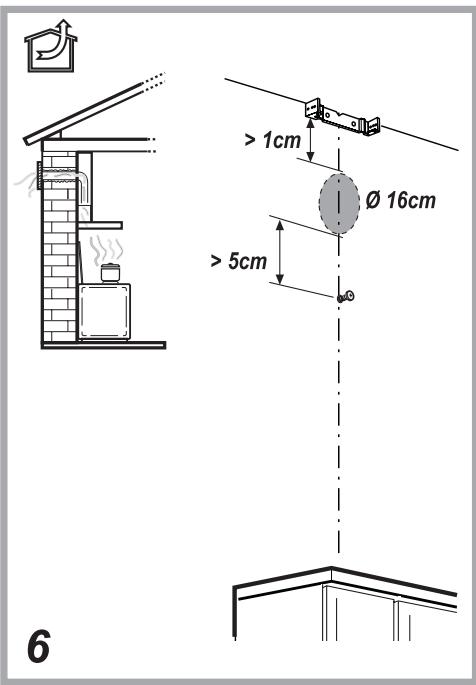

Schémas de montage
Utilisation
La hotte est destinée à aspirer les fumées, odeurs et vapeurs de cuisson au-dessus de la table de cuisson. Pour obtenir des résultats, allumez la hotte 5 minutes environ avant le début de la cuisson et laissez-la fonctionner pendant 15 minutes après la fin de la cuisson jusqu'à l'élimination totale des odeurs.
Le bandeau de commande (Fig. 4) vous permet de sélectionner la puissance d'aspiration et d'allumer ou éteindre la lumière.
Figure 4
- Appuyez sur le bouton de la lampe pour allumer l'éclairage. Appuyez à nouveau pour éteindre.
- Appuyez sur le bouton pour démarrer la hotte. Le démarrage se fait toujours en vitesse lente.
- Appuyez sur le bouton pour passer en vitesse moyenne.
- Appuyez sur le bouton pour passer en vitesse rapide.
- Appuyez à nouveau sur le bouton pour arrêter la hotte.
Attention :
- En fin d'utilisation, assurez-vous que la hotte est correctement arrêtée et que l'éclairage est éteint.
- Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
Débranchez toujours la hotte avant d'effectuer son nettoyage ou à son entretien.
- Afin de prévenir tout risque d'incendie dû à l'accumulation des graisses, respectez la fréquence de nettoyage de la hotte ainsi que le nettoyage et/ou le remplacement des filtres.
- La hotte aspirante ainsi que le filtre anti-graisse doit être nettoyés de manière régulière afin de garantir un bon état de fonctionnement.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer la hotte.
Nettoyage de la hotte
- Nettoyez la hotte avec une éponge douce et de l'eau chaude additionnée d'un produit détergent doux (type liquide vaisselle) aussi souvent que nécessaire.
- Veuillez ne pas utiliser de détergent abrasif qui pourrait endommager les surfaces.
- Évitez que le moteur et les autres pièces ne soient en contact avec de l'eau car cela pourrait endommager l'appareil.
Filtre anti-graisse
Le filtre métallique anti-graisse sert à retenir les graisses.
Un filtre maintenu propre permet de préserver le bon fonctionnement de l'appareil. En général, vous devez le nettoyer une fois par mois environ. Veuillez pour cela respecter strictement les indications suivantes :

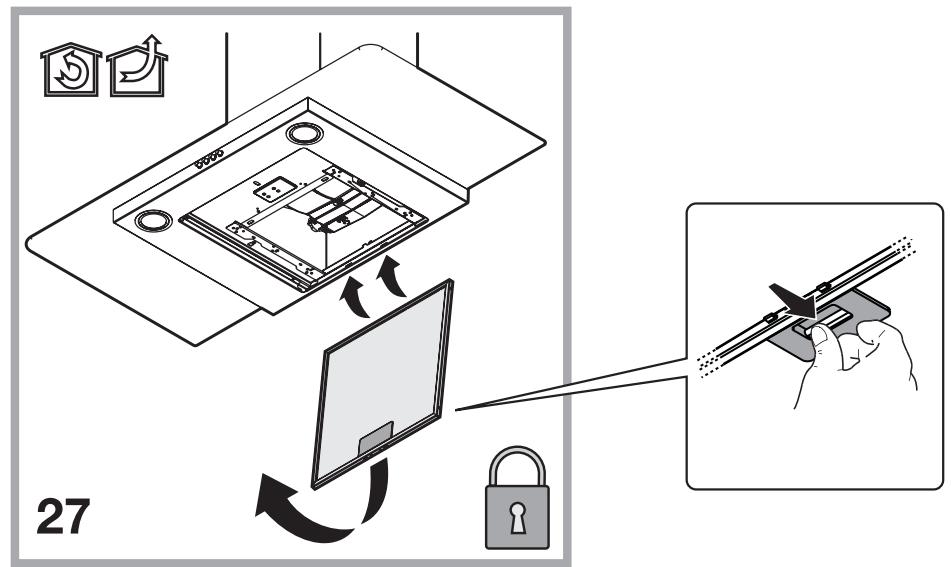

- Pour retirer le filtre antigraisse (Fig. 5 A), poussez la languette vers l'arrière, puis dégagez le filtre en le tirant vers le bas.
Figure 5
- Vous pouvez nettoyer le filtre à la main ou les placer au lave-vaisselle :
Nettoyage du filtre à la main : plongez le filtre dans de l'eau chaude additionnée de liquide vaisselle et laissez-le tremper pendant 10 à 15 minutes. Mettez des gants et lavez-le soigneusement avec un érosse souple. Rincez abondamment à l'eau claire et laissez sécher. N'appuyez pas trop fort. Le filtre est fragile et pourrait s'abîmer facilement. Laissez sécher le filtre avant de le replacer sur l'appareil.
Nettoyage du filtre au lave-vaisselle : le filtre peut être nettoyé au lave-vaisselle (placez-le en position verticale) à C. Il se peut que les différents lavages altèrent la couleur du filtre. Ceci est normal et n'altère pas les performances de filtrage. Il n'est pas nécessaire de changer le filtre dans ce cas.
Filtre à charbon
Le filtré à charbon sert à éliminer les odeurs qui se dégagent des aliments lors de la cuisson.
- Le filtre à charbon actif de votre hotte n'est ni livrable, ni régénérable.
- En usage normal, le filtre à charbon doit être remplacé environ 3 fois par an. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularité avec laquelle le nettoyage des filtres anti-graisse est effectué.
Figure 6
- Retirez le filtre anti-graisse (Fig. 5 A) comme indiqué dans la section précédente.
- Retirez le porte-filtre (Fig. 6 B) en tournant les 2 vis les boutons (Fig. 6 C) à l'aide d'un tournevis plat ou d'une pièce de monnaie. Retirez le filtre pour le remplacer.
- Placez un filtre neuf à l'intérieur du porte-filtre.
- Remontez l'ensemble des éléments en effectuant la procédure inverse.
Remplacement des ampoules
Avant de procéder au remplacement des ampoules, la hotte doit être mise hors tension, soit en retirant la fiche de la prise de courant ou soit en actionnant le disjoncteur. Assurez-vous également que les ampoules aient refroidi suffisamment avant de les toucher.
Figure 7
- Retirez le cerclage en métal du cache des ampoules (Fig. 7 D) à l'aide d'un tournevis à tête plate. Assurez-vous de soulever le cerclage au niveau des 3 encoches (E, F et H). Prenez garde à ne pas abîmer le cache en verre!
- Sortez délicatement les ampoules usagées et remplacez-les par des ampoules aux caractéristiques identiques à celles d'origine : 2 ampoules halogènes de 10 W culot G4, diamètre 10 mm, longueur 22 mm.
- Remplacez le cache (cerclage en métal + verre) des ampoules jusqu'au clic de verrouillage.
- Dans l'éventualité où l'éclairage ne fonctionnerait pas, vérifie que les lampes ont bien été installées correctement dans leur logement avant de contacter le service après-vente de votre magasin revendeur.
- L'éclairage de cette hotte est destiné à être utilisé uniquement lorsque vous cuisinez. Il n'est pas destiné à un éclairage général pour une longue durée. Dans ce cas, l'ampoule peut griller. Veuillez éteindre la lampe lorsque vous avez terminé de cuisiner.
La hotte ne fonctionne pas.
- Vérifiez que la fiche est bien insérée dans la prise de courant.
- Vérifiez que le disjoncteur n'a pas été mis hors service.
- Avez-vous bien sélectionné l'une des 3 vitesses ?
Une ampoule ne s'allume pas (ou les ampoules ne s'allument pas).
- Vérifiez que les ampoules ne sont pas grillées.
- Remplacez les ampoules par un modèle équivalent (Cf. paragraphe « Remplacement des ampoules »).
- Avez-vous bien appuyé sur le bouton marche/arrêt de l'éclairage ?
La hotte n'aspire pas suffisamment.
- Avez-vous choisi une vitesse adaptée?
Utilisez la vitesse faible pour de faibles concentrations de fumées et d'odeurs, la vitesse rapide pour de fortes concentrations d'odeurs et de vapeurs et la vitesse intermédiaire dans des conditions normales d'utilisation.
- Le filtre à charbon (en version recyclage) doit-il être remplacé ? Remplacez le filtre à charbon 3 fois par an. Le filtre anti-graisse doit-il être nettoyé ? Nettoyez le filtre anti-graisse tous les mois.
- La cuisine est-elle suffisamment aérée ?
- Les sorties d'air sont-elles obstruées?
Remplacement du cordon d'alimentation
La hotte est fournie d'origine avec un cordon d'alimentation.
Le remplacement du cordon d'alimentation de l'appareil au réseau électrique doit être réalisé par une personne spécialisée, connaissant les normes de sécurité et la législation en vigueur.
Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil.
N'utilisez pas de rallonge, multiprise secteur ni d'adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques.
Avant d'effectuer le branchement, assurez-vous que votre ligne électrique est équipée d'un disjoncteur omnipolaire ayant une distance d'ouverture entre les contacts d'au moins 3 mm.
essential
remplacement du cordon d'alimentation
| Alimentation monophasée 220 - 240 V~ | ||
| Type d'appareil | Type de cable | Section |
| Hotte en verre EHDV 914v | H05VVH2-F | 2 x 0,75 mm² |
Branchement
- Retirez les 2 cache-conduits (cheminée).
- Retirez les 2 vis de la trappe recouvrant le cordon d'alimentation.
- Retirez les 2 vis raccordant le fil neutre et la phase. Retirez le cordon d'alimentation défectueux.
- Dénudez environ 40 mm de gaine du cordon d'alimentation.
- Dénudez les fils électriques sur une longueur de 10 mm.
- Connectez les fils au bornier en respectant le schéma de raccordement CI-DESSOUS.
Monophasé 220 - 240 V~:
Vissez la phase L sur le plot 1 et vissez le neutre N au plot 2.
- Fil noir : neutre « N »
- Fil marron : phase « L »
Veillez à bien engager les fils dans les plots et à bien serrer les vis.
- Replacez le bornier dans son logement.
- Révissez la trappe.
Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelconque moyen que ce soit, sera jugée et considérée comme une contrefaçon.
Protection de l'environnement
Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation
relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets.
Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protégerr l'environnement et empêcherez toute conséquence nuisible pour votre santé.
Testé dans nos laboratoires
Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultat d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
Service Relation Clients
Avenue de la Motte
CS 80137
59811 Lesquin cedex
Art. 8004183
Réf. EHDV 914v
FABRIQUE EN POLOGNE
SOURCING & CREATION
21 Avenue de l'Harmonie
59650 Villeneuve d'Ascq
Faites un geste
écocitoyen. Recyclez ce
produit en fin de vie.
