S157-22X - Détecteur de chaleur HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S157-22X HAGER au format PDF.
| Type de produit | Détecteur de chaleur |
| Marque | HAGER |
| Modèle | S157-22X |
| Dimensions | 116 mm x 49 mm |
| Poids | 255 g |
| Alimentation | Pile lithium 2 x 3 V scellée (non remplaçable), durée de vie 10 ans |
| Couverture | 50 m² |
| Usage | Intérieur |
| Température de fonctionnement | -10°C à +65°C |
| Indice de protection | IP22 |
| Type de détection | Chaleur (classe A2 selon EN 54-5) |
| Seuils de température | Détection statique 54°C à 70°C, détection par gradient |
| Signalisation sonore | 85 dB(A) à 3 m (continue ou discontinue) |
| Signalisation visuelle | Voyants rouge et jaune |
| Interconnexion radio | Jusqu'à 40 détecteurs (fumée ou chaleur) |
| Fonctions | Test, inhibition 15 min, arrêt alarme par télécommande IR |
| Installation | Fixation au plafond, sur boîte d'encastrement ou saillie |
| Entretien | Test mensuel, protection contre poussière, ne pas peindre |
| Sécurité | Ne pas utiliser dans chambres (préférer détecteur fumée), éviter sources chaleur |
| Pièces détachées | Aucune (produit scellé) |
| Réparabilité | Non réparable, remplacer après 10 ans ou anomalie |
| Garantie | Vignette de garantie nécessaire |
FOIRE AUX QUESTIONS - S157-22X HAGER
Questions des utilisateurs sur S157-22X HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de chaleur au format PDF gratuitement ! Retrouvez votre notice S157-22X - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S157-22X de la marque HAGER.
MODE D'EMPLOI S157-22X HAGER
Détection de chaleur séparée, radio, pile lithium 10 ans

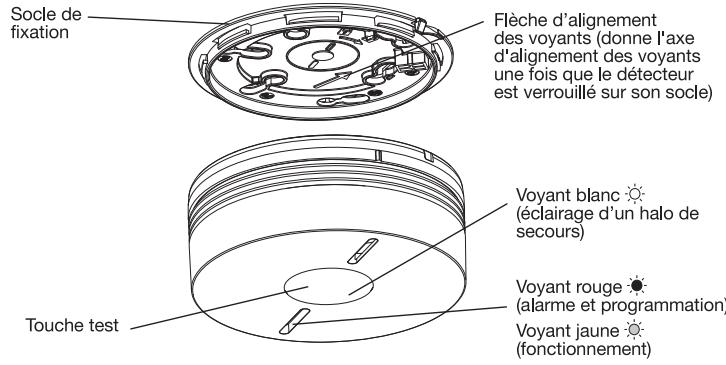

1.1 Principe de fonctionnement
Le détecteur de chaleur est destiné à la protection des parties privatives des immeubles ou résidences d'habitations et des mobil-homes. Il est adapté à la détection d'incendies à progression rapide ou moyenne, là où un détecteur optique de fumée ne peut être utilisé : · dans une cuisine où se dégagent des fumées de cuisson, - dans les endroits inhabités où il y a des ambiances fumigènes et où la poussière peut être abondante (ex.: garage). Le détecteur de chaleur déclenchera une alarme suivant la norme EN 54-5, détecteur de classe A2 : - si la température est comprise dans la plage ci-dessous :
| Température statique minimum de réponse | Température statique maximum de réponse |
| 54 °C | 70 °C |
- en fonction de la vitesse d'élevation de la température
| Vitesse d'évolution de la température de l'air | Liminé basses du temps de réponse | Liminé haute du temps de réponse |
| °C par minute | Minute (minimum) | Minute (maximum) |
| 1 | 29:00 | 46:00 |
| 3 | 7:13 | 16:00 |
| 5 | 4:09 | 10:00 |
| 10 | 2:00 | 5:30 |
| 20 | 1:00 | 3:13 |
| 30 | 0:40 | 2:25 |
Il peut être : • utilisé seul,
- intégré dans un système d'alarme HAGER avec centrale TwindBand®,
- interconnecté dans un réseau radio de 40 détecteurs maximum.
En cas de détection, il se manifeste par : Détecteur à l'origine de la détection Autres détecteurs interconnectés
| ● | Clignotement rapide | - |
| ● | Eclairage d'un halo de secours | Eclairage d'un halo de secours |
| ● | Déclenchement d'une sonnerie continue ou discontinue (85 dB (A) à 3 m) | Déclenchement d'une sonnerie discontinue (85 dB (A) à 3 m) |
Le détecteur à l'origine de la détection sonne jusqu'à la disparition de la chaleur. Les détecteurs interconnectés se déclenchent en moins d'une minute et seront jusqu'à la disparition de la chaleur sur le détecteur à l'origine du déclenchement et au maximum 15 min. Connecté à un système d'alarme hager, il provoque en plus : - le déclenchement de la centrale et des sirènes radio en modulation incendie pendant 5 min, - le déclenchement du transmetteur téléphonique, - le déclenchement des sirènes filaires.
ATTENTION : sous réserve d'un entretien régulier et normal, il est recommandé de replacer le détecteur de chaleur conformément à la date de replacement qui est indiquée au dos du produit ou de l'apparition du défaut pile.
2. Installation
ATTENTION: le détecteur est déjà alimenté en sortie d'usine. Le simple fait de le verrouiller sur son socle (étape 4, chapitre 2.3 Pose du détecteur seul) le passe en fonctionnement normal.

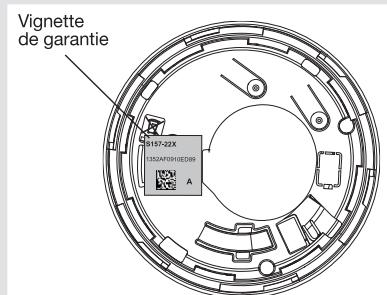

2.1 Vignette de garantie
Ne pas décoller la vignette. Elle vous sera nécessaire pour toute commande de garantie.
Attention
- Le détecteur de chaleur n'est pas censé se substituer aux détecteurs de fumée ou de gaz pour assurer la sécurité des personnes et notamment dans les pièces telles que les chambres à coucher, salle de jeunes et autres lieux de vie. Le détecteur de chaleur est ajusté à la détection d'incendies où une détecteur optique de fumée ne peut pas être utilisé.
- Pour une protection incendie minimale, un détecteur de fumée devrait être installé au moins dans chaque couloir ou cage d'escalier et dans chaque chambre à coucher (se référer à la notice du détecteur de fumée S155-22X par exemple).
Le détecteur doit être placé :
- dans les pièces représentant un risque d'incendie à progression rapide ou moyenne,
- dans les pièces proscrites pour un détecteur optique de fumée comme la cuisine (fumée de cuisson), garage et autres locaux inhabités où la poussière est souvent abondante,
- de préférence au centre du plafond,
- à l'écart des pouces de ventilation qui risquent de disperser la chaleur,

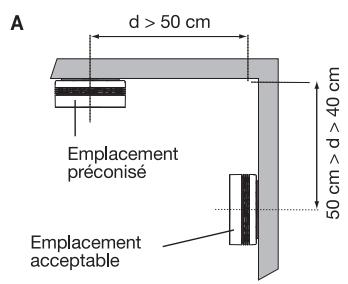

- à plus de 50 cm de tout obstacle (mur, cloison, poutre...) (Fig. A)
- à chaque extrémité d'un couloir si sa longueur est supérieure à 10 m. Si la fixation sur un plafond horizontal est impossible, le fixer
- à une distance comprise entre 40 et 50 cm du plafond (Fig. A),
- éloigné de sources éventuelles de perturbations électriques (compteur électrique, coffret métallique, ballast électronique...),
- dans les pièces où une augmentation de la température naturelle trop rapide (ex. ensoleillement brutal), risquerait de provoquer des déclenchements intempestifs
- seul, dans les pièces nécessitant la mise en sécurité des personnes contre la fumée ou le gaz (chambres, salle de bains, sous-sols aménagés, combles habités, sorties de secours...).
Le détecteur ne doit pas être placé :
- à proximité (distance minimale 50 cm) d'un ballast électronique, transformateur basse-tension, ampoules à économie d'énergie, tubes fluorescents.
- dans une pièce où la température risque de descendre sous -10 °C ou monter au-dessus de +65 °C, entraînant un mauvais fonctionnement du détecteur,
- à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération ; la chaleur pourrait être dispersée,
- à moins de 6 m d'une cheminée ou d'un poêle à bois où la chaleur de combustion risque de provoquer une alarme intempestive,
- dans un local où il y a risque de condensation ou d'humidité (proscrire salles de bains, buanderies...), au sommet d'un plafond ogival (en forme de A), une poche d'air à cet endroit risque d'empêcher la chaleur d'atteindre le détecteur (Fig. B),
- directement sur une paroi métallique : intercaler une cale en matériel non magnétique (bois ou plastique).
2.3 Pose du détecteur seul
Pour positionner esthétiquement le détecteur, utiliser la flèche d'alignement des voyants présents sur le socle de fixation (cf. Descriptif).
- Fixer le socle en respectant les précautions décrites au chapitre Choix de l'emplacement. Deux types de fixations sont possibles :
Fixation sur boîte d'encastrement
- Pour des boîtes de 0 60 mm, utiliser les trous de fixations repérés 60.
- Pour des boîtes de 0 78 mm, utiliser les trous de fixations repérés 78.
- Pour des boîtes de 0 85 mm, utiliser les trous de fixations repérés 85.
- Fixer le socle à l'aide de vis appropriées.
Fixation en saillie
- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation.
- Percer à l'aide d'un foret de diamètre ajustat. Fixer le socle à l'aide de chevilles et de vis appropriées.

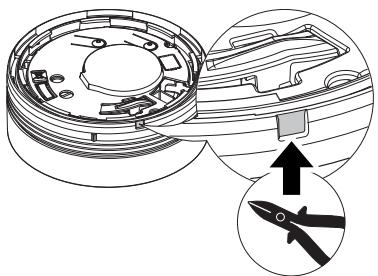

- çu pour empêcher la dépose non autorisée du détector. A l'aide d'une pine coupante, couper l'encoche de verrouillage.
ATTENTION: l'ouverture ne sera désormais possible qu'avec l'aide d'un tournevis plat.

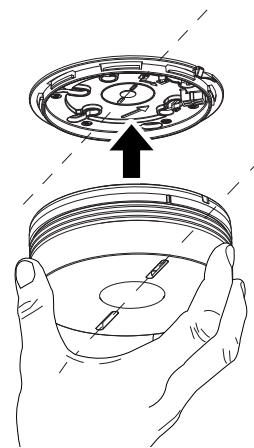

- Positionner le détecteur sur son socle en alignant le repère et les voyants.
Voyant rouge / voyant jaune

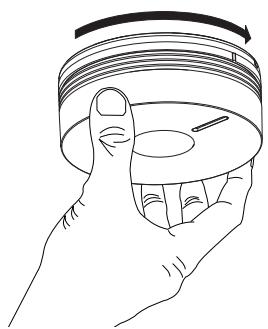

- Tourner le détecteur dans le sens des aiguilles d'une montre jusqu'à son verrouillage complet. Le voyant jaune de signalisation clignote pendant 5 s puis ensuite 1 fois toutes les 10 s, indiquant un fonctionnement normal du détecteur.
5. Passer au chapitre 3. Test du détecteur.
2.4 Pose du détecteur associé à un système d'alarme hager
L'apprentissage permet d'établir la reconnaissance du détecteur par la centrale. La centrale attribue un numéro de détecteur dans l'ordre chronologique d'apprentissage. Tous les détecteurs radio doivent parfaitement être appris et à portée radio de la centrale.
Attention
- Pour effectuer les opérations d'apprentissage, la centrale doit être en mode installation. Dans le cas contraire, composer sur son clavier :
code maître ## 2 ## puis ## 3 ## code installateur
- Lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximité
- Si le détector est appris à une centrale dont la version est inférieure à 1.11.6 (centrale radio) ou 1.1.4 (centrale mixte), il doit être installé à plus de 4m de celle-ci.
Centrale en mode installation, composer # 5 0 3 ## sur son clavier pour relire sa version.
- Il est possible d'enregistrer un message personnel permettant d'identifier vocalement le détecteur incendie (cf. Notice d'installation de la centrale § Message d'identification vocal des détecteurs).

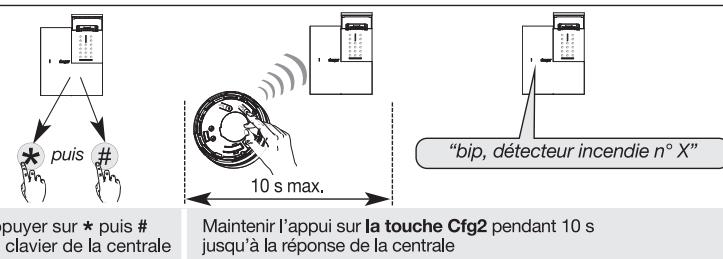

1. Réaliser la séquence d'apprentissage suivante :
- En respectant les précautions décrites au chapitre Choix de l'emplacement, positionner le détecteur à l'endroit envisagé sans le fixer.
- Tester la portée radio avec la centrale en maintenant appuyé sur la touche de programmation Cfg2.
Liaison correcte: la centrale confirme par un message vocal "Bip, test de détecteur incendie n^^ Liaison incorrecte: aucun message vocal, rapprocher le détecteur de la centrale ou utiliser un relais radio.
- Fixer le détecteur en reprenant les étapes 1 à 4 du chapitre 2,3 Pose du détecteur seul.
- Repasser la centrale en mode utilisation en composant sur son clavier :
code installateur
- Passer au chapitre 3. Test du détecteur.

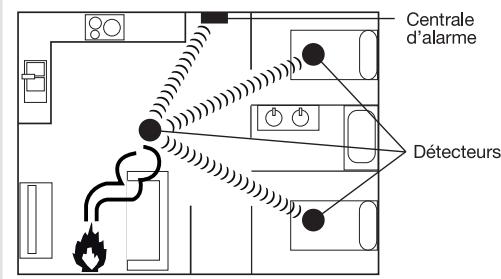

Il est possible
d'interconnecter jusqu'à 40 détecteurs entre eux afin
de permettre le
déclenchement sur
l'ensemble des détecteurs de l'habitation ainsi que sur le système d'alarme. Le détecteur de chaleur peut être interconnecté avec des détecteurs de chaleur S157-22X et/ou des détecteurs de fumée S155-22X.
Les réactions en cas de détention sont décrites au chapitre 1.1 Principe de fonctionnement.
Principe de mise en réseau
Tous les détecteurs radio doivent impérativement être appris et à portée radio de la centrale.
• Déteceur radio S157-22X
Réseau
Pour permettre des détecteurs en réseau:

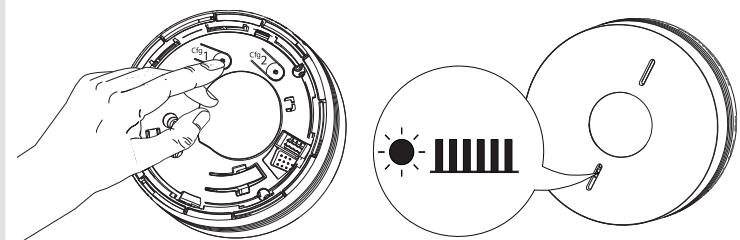

- Passer tous les détecteurs à mettre en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Appuyer sur la touche test de l'un des détecteurs jusqu'à ce que le voyant rouge de tous les autres détecteurs s'allume en fixe. Relâcher, le voyant rouge du détecteur à l'origine de l'appui clignote.

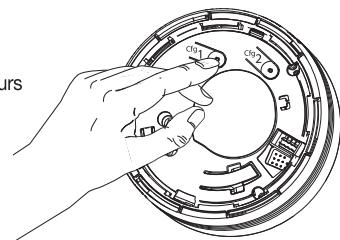

- Faire un appui bref sur la touche Cfg1 de tous les détecteurs pour les sortir du mode apprentigasse.
Sans appuis sur la touche Cfg1, les détecteurs sortent du mode apprentissage passage au bout d'une minute.
Dans ce cas, la mise en réseau des détecteurs est bien prise en compte.
- Tester la portée radio
A. Passer tous les détecteurs en mode test en appuyant 1 fois sur la touche Cfg1. Le voyant rouge s'allume 5 s puis clignote.
B. Faire un appui sur la touche test de l'un des détecteurs, celui-ci émet alors en permanence afin de tester sa portée radio. Le voyant rouge s'allume en fixe sur tous les autres détecteurs.
C. Positionner les détecteurs aux endroits envisagés sans les fixer.
Si la portée radio est bonne, le voyant rouge reste allumé en fixe.
- Si la portée radio est mauvaise, le voyant rouge clignote.
D. Déplacer les détecteurs qui sont hors de portée radio ou programmer un détecteur en relais (cf. 2.6 Pose du détecteur en fonction relais) puis refaire le test.
E. Pour sortir du mode test, appuyer une fois sur la touche Cfg1 de tous les détecteurs. Le voyant rouge s'éteint.
F. Reprendre le test de portée radio pour tous les détecteurs, afin de s'assurer qu'ils déclenchent tous quel que soit celui à l'origine de l'alarme.
- Fixer les détecteurs en reprenant les étapes 1 à 4 du chapitre 2.3 Pose du détecteur seul.
Ajout d'un détecteur dans un réseau existant
- Passer le détecteur à mettre en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Passer un des détecteurs déjà en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Appuyer sur la touche test du détecteur déjà en réseau jusqu'à ce que le voyant rouge des 2 détecteurs s'allume en fixe.
- Faire un appui bref sur Cfg1 de tous les détecteurs pour sortir du mode programmation.
Remise en configuration usine d'un détecteur
Lors du retour en configuration usine, l'interconnexion entre les détecteurs sera effacée. 1. Appuyer 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Maintenir appuyé sur la touche Cfg1 jusqu'à ce que le voyant rouge s'allume en fixe. Relacher.
- Faire un appui bref sur la touche Cfg1 pour sortir du mode programmation.

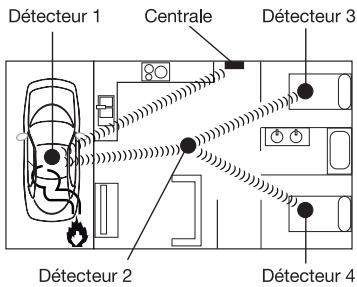

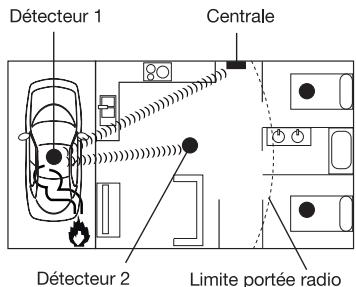

2.6 Pose du détecteur en fonction relais
Si la portée radio entre tous les détecteurs est insuffisante, il est possible d'en programmer un en relais. Celui-ci relaiera alors les alarmes reçues vers l'ensemble des autres détecteurs.
ATTENTION: un détecteur programmé en relais ne relaie une alarme que vers les autres détecteurs. Pour relayer une alarme d'un détecteur vers une centrale d'alarme, utiliser un relais radio S700-22X.
A. En cas d'alarme sur le détector 1, seuls le détector 2 et la centrale déclenchent.
B. Le détector 2 est programme en relais. En cas d'alarme sur le détector 1, il réemet l'information sur les détecteurs 3 et 4.
ATTENTION
- Il est possible de programmer un seul détecteur "relais" par réseau.
- Pour être programmé en relais, le détecteur doit au préalable avoir été approprié au réseau.
Pour programmer un détecteur en relais
- Appuyer sur Cfg1. Au bout de 4 s, le voyant rouge clignote, maintenir l'appui.
Au bout de 10 s, le clignotement s'accélère ou ralentit :
- si le clignotement s'accélère la fonction relais est active
- si le clignotement ralentit, la fonction relais est inactive.
- Relâcher fait faire un appui bref sur Cfg1 pour sortir du mode programmation.
Attention
- Les détecteurs doivent être fixés pour faire les essais.
- Avant un test du détecteur de chaleur, il est conseillé de prévenir au préalable le voisinage et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs
- Ne jamais se servir d'une flamme nue pour tester le détecteur.
- Le test est à réaliser au moins une fois par mois et notamment après une longue absence.
Appuyer sur la touche test du détecteur jusqu'au bip, relâcher.
Détecteur à l'origine du test
Autres détecteurs interconnectés
| Clignotement rapide | - | |
| Eclairage d'un halo de secours | Eclairage d'un halo de secours pendant 250 ms suivi de 1,75 sec de pause | |
| 1 sec. de sonnerie (75 dB (A) à 1 m) suivi de 1 sec. de pause | 250 ms de sonnerie (75 dB (A) à 1 m) suivi de 1,75 sec de pause |
Appuyer à nouveau sur la touche test pour arrêter la sonnerie.
4.1 Inhibition volontaire du détecteur
En prévention d'activités pouvant générer une chaleur anormale et donc des déclenchements intempestifs, il est possible de désactiver le détecteur pour une durée de 15 min, environ. Pour cela, faire un appui sur la touche test. Le détecteur bip, le voyant rouge clignote toutes les 2 s.
| 1 clignotement toutes les 2 sec. | - |
Au bout de ces 15 min, le détecteur redevient automatiquement opérationnel.
Attention
- Pendant ces 15 minutes, le détecteur ne pourrait détecter aucune éléction de chaleur, ni générer d'alarme.
- Pour sortir plus rapidement du mode inhibition, faire un appui sur la touche test. Le détecteur bip, le voyant rouge s'arrête de clignoter.
4.2 Arrêt de l'alarme en cas de détection non dangereuse
Pour arrêter l'alarme en cas de détection de chaleur non dangereuse
appuyer sur la touche test du détecteur, du - appuyer sur une des touches d'une télécommande infrarouge (télécommande TV, lecteur DVD, chaîne hi-fi...) en pointant la télécommande vers le détecteur qui sonne. Le détecteur passe alors en mode inhibé (cf. chapitre 4.1) pendant 15 minutes. À noter, l'arrêt est possible environ 20 s après le déclenchement du détecteur. Si le détecteur est associé à un système d'alarme hager (cf. chapitre 2.4) appuyer sur la touche "Off" d'un moyen de commande pour arrêter la centrale et les sirènes.
Dans le cas d'un détecteur seul :
appuyer sur la touche test du détecteur ou
- appuyer deux fois sur une touche
de la télécommande en la pointant
sur le détecteur.

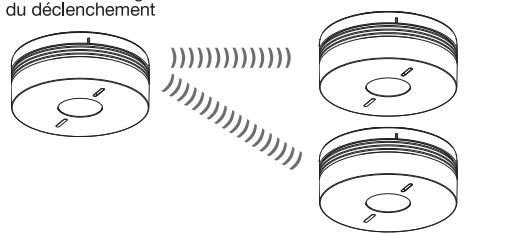

Dans le cas d'une pose en réseau :
Il est obligatoire de stopper le ou les détecteurs à l'origine du
déclenchement (voyant rouge clignotant) pour arrêter la sonnerie sur l'ensemble du réseau.
Détecteur à l'origine
1er appui sur une des touches de la télécommande ou sur la touche test d'un des détecteurs : arrêt des détecteurs interconnectés.
- 2e appui sur une des touches de la télécommande pointée sur le détecteur à l'origine du déclenchement ou un appui sur sa touche test : arrêt du détecteur à l'origine du déclenchement.
4.3 Signalisation des anomalies
Afin de ne pas vous réveiller, la signalisation sonore des anomalies d'alimentation survenant la nuit est inhibée. L'anomalie est alors restituée soit au retour de la lumière pendant plus de 10 min soit 8 h après l'apparition.
4.3.1 Anomalie d'alimentation
Détecteur à l'origine de l'anomalie
Autres détecteurs interconnectés
| 2 clignotements toutes les 5 sec. | 1 clignotement toutes les 10 sec. | |
| 2 bips rapides toutes les 60 sec. | 2 bips rapides toutes les 60 sec. |
Si la signalisation sonore du dernier d'alimentation apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
ATTENTION : à l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de replacer le détecteur dès que possible.
Si le détecteur est associé à une centrale, celle-ci signale vocalement après une commande système : "Bip anomalie tension, détecteur n°X".
4.3.2 Anomalie de détection
Détecteur à l'origine de l'anomalie
Autres détecteurs interconnectés
| 8 clignotements toutes les 8 sec. | 1 clignotement toutes les 10 sec. | |
| 8 bips rapides toutes les 60 sec. | 8 bips rapides toutes les 60 sec. |
Si la signalisation sonore de l'anomalie de détection apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
ATTENTION: cette signalisation signifie que le détecteur est hors service, pour votre sécurité, le replacer le plus rapidement possible.
5.1 Remplacement du détecteur
ATTENTION : en cas de remplacement du détecteur, il est impératif de replacer également le socle de fixation.
- Si le détecteur est remplacé pour une anomalie d'alimentation ou de détection, supprimer le dernier en appuyant sur la touche test jusqu'au premier bip.
- Si le détecteur était associé à un système d'alarme
A. Passer la centrale en mode installation en composant sur son clavier :
B. Effacer le détecteur en composant sur le clavier de la centrale :

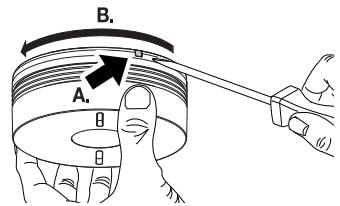

Si le verrouillage optionnel du détecteur n'est pas activé : dégager le détecteur en le tournant dans le sens inverse des aiguilles d'une montre. - Si le verrouillage optionnel du détecteur est activé : A. introduire un tournevis plat dans l'encoche B. dégager le détecteur en le tournant dans le sens inverse des aiguilles d'une montre.
- Si le détecteur était associé à un système d'alarme, se reporter au chapitre 2.4 Pose du détecteur associé à un système d'alarme hager.
- Si le détecteur faisait partie d'un réseau, se reporter au chapitre 2.5 Pose du détecteur en réseau.
- Positionner le détecteur neuf sur son socle et le tourner dans le sens des aiguilles d'une montre jusqu'à son verrouillage complet.
- Procéder à un test (cf. Test du détecteur).
5.2 En cas de travaux
Il est interdit de peindre le détector. Si des travaux sont nécessaires après la pose, protégez le détector.
ATTENTION: ne pas oublier de retirer la protection à la fin des travaux.
6. Caractéristiques techniques
- Type de détection : détecteur de chaleur Couverture moyenne : 50m² Usage : intérieur
- Alimentation : pile lithium 2 x 3 V scellée non remplaçable, durée de vie 10 ans
- Signalisation
- état du détecteur
anomalies
- en cas de test
- de signalisation d'une anomalie
- Interconnexion radio : 40 détectives max.
- Température de fonctionnement : -10°C à + 65°C
- Température de stockage : -10°C à + 65°C
- Indice de protection : IP22
- Dimensions (D x H) : 116 mm x 49 mm
- Poids: 255 g
Par la présente, HAGER SECURITY SAS déclare que l'équipement radioélectrique, référence S157-22X est conforme aux exigences :
- de la directive R&TTE 1999/5/EC jusqu'au 12 juin 2016,
- de la directive RE-D 2014/53/EU à partir du 13 juin 2016. Le texte complet de la Déclaration de UE Conformité est disponible à l'adresse internet: www.hager.fr.
Tout accès aux zones internes, au-delà des zones décrites dans la présente notice, sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été conçus afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.
Conserver impérativement la documentation fournie avec ce produit pendant toute sa durée de vie.
Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.
Éco-organisme: recyclum
Pour obtenir des conseils lors de l'installation ou avant tout retour de matériel,
contactez l'assistance technique
N° Cristal 0969 390 713 depuis 1 postfix poste: 0,15 € TTC/min
Une équipe de techniciens qualifiés vous indiquera la méthode à suivre.
www. hager. fr
