Intitulé	Valeur / Description
Type de produit	Lecteur CD réseau
Caractéristiques techniques principales	Compatible avec les formats audio CD, CD-R/RW, MP3, WMA, AAC, FLAC, WAV, DSD
Alimentation électrique	AC 100-240 V, 50/60 Hz
Dimensions approximatives	320 mm x 93 mm x 305 mm
Poids	3,4 kg
Compatibilités	Compatible avec les réseaux Wi-Fi et Ethernet, prise en charge de DLNA
Fonctions principales	Lecture de CD, streaming audio via réseau, radio Internet, prise en charge de services de musique en ligne
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifiez la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - CD-N301 YAMAHA

Comment puis-je connecter mon YAMAHA CD-N301 à mon réseau Wi-Fi ?

Pour connecter votre YAMAHA CD-N301 à votre réseau Wi-Fi, allez dans le menu des paramètres, sélectionnez 'Configuration réseau', puis choisissez 'Wi-Fi'. Suivez les instructions à l'écran pour sélectionner votre réseau et entrer votre mot de passe.

Pourquoi mon CD-N301 ne lit-il pas certains CD ?

Le CD-N301 peut ne pas lire certains CD en raison de leur format. Assurez-vous que les CD sont au format CD-DA ou CD-R/RW. Vérifiez également que les CD ne sont pas rayés ou sales.

Comment réinitialiser mon YAMAHA CD-N301 aux paramètres d'usine ?

Pour réinitialiser votre CD-N301 aux paramètres d'usine, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser', puis 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Comment mettre à jour le firmware de mon YAMAHA CD-N301 ?

Pour mettre à jour le firmware, connectez le CD-N301 à Internet, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran. Assurez-vous que votre appareil est branché à une source d'alimentation pendant la mise à jour.

Pourquoi le son est-il déformé lorsque je joue de la musique ?

Si le son est déformé, vérifiez la connexion de vos haut-parleurs et assurez-vous qu'ils sont correctement branchés. Vérifiez également le niveau de volume et les paramètres d'égalisation. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment puis-je utiliser le CD-N301 avec une application de musique en streaming ?

Pour utiliser le CD-N301 avec une application de musique en streaming, assurez-vous que votre appareil est connecté au même réseau Wi-Fi que votre smartphone ou tablette. Ouvrez l'application de musique compatible et sélectionnez le CD-N301 comme appareil de lecture.

Le CD-N301 ne se connecte pas à mon réseau. Que faire ?

Si le CD-N301 ne se connecte pas à votre réseau, vérifiez que votre routeur fonctionne correctement et que le CD-N301 est à portée du signal. Essayez de redémarrer le routeur et le CD-N301, puis réessayez la connexion.

Comment puis-je régler l'heure sur mon YAMAHA CD-N301 ?

Pour régler l'heure sur le CD-N301, allez dans le menu 'Réglages', sélectionnez 'Horloge' et ajustez les paramètres de l'heure et de la date selon vos préférences.

MODE D'EMPLOI CD-N301 YAMAHA

1 Pour utiliser l'appareil au maximum de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence. 2 Installez cet ensemble audio dans un endroit bien aéré, frais, sec et propre - veillez à ce qu'il soit à l'abri de la lumière directe du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et/ou du froid. Pour une aération correcte, tenez compte des distances minimales suivantes.

Au-dessus : 10 cm

Sur les cotes : 10 cm

3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les bruits parasites. 4 N'exposez pas l'appareil à des variations brusques de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle. 5 Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

• d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température interne de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du câble d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas été effectués. 8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé. 9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du câble d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par les éclairs, déconnectez le câble d'alimentation et toute antenne extérieure de la prise murale pendant un orage. 14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison.

15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du câble d'alimentation au niveau de la prise secteur. 16 Lisez la section intitulée « GUIDE DE DÉPANNAGE » où figurent une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l'appareil, appuyez sur pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambianté change brusquement. En ce cas, débranchez la fiche du câble d'alimentation et laissez l'appareil reposer. 19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

• Conservez les piles hors de portée des enfants. Les piles constituent un danger potentiel si les enfants les mettent en bouche.
• Si les piles sont vieilles, la portée de la télécommande risque de diminuer considérablement. Le cas échéant, remplacez les piles le plus rapidement possible par deux piles neuves.
• N'utilisez pas à la fois des piles neuves et des piles usagées.
• N'utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Lisez les instructions de l'emballage, car ces types de piles peuvent être de forme et de couleur différentes.
• Des piles épuisées risquent de fuir. En cas de fuite, jetez les piles immédiatement. Évitez de toucher le liquide qui a fui et veillez à ce qu'il n'est pas en contact avec vos vêtements, etc. Nettoyez soigneusement le logement d'insertion des piles avant d'insérer de nouvelles piles.
• Retirez les piles de l'appareil si vous n'avez pas l'intention d'utiliser ce dernier pendant une période prolongée. Sans cela, les piles s'usent et risquent de fuir, ce qui pourrait endommager l'appareil.
• Ne jetez pas les piles avec les ordures ménagères. Mettez-les au rebut conformément aux réglementations locales en vigueur.

Une pression excessive du son par les écouteurs et le casque d'écoute peut entraîner la perte de l'ouïe.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l'appareil en soi est éteint par la touche . Il se trouve alors « en veille ». En mode veille, l'appareil consomme une très faible quantité de courant.

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Preparation

FONCTIONS DE CET APPAREIL 2

Sources pouvant être lues par cet appareil 2

Périphériques pouvant commander cet appareil 3

Opérations depuis votre périhérique mobile............ 3

Afficheur du panneau avant 8

Raccordements. 9

Raccordement à un amplificateur 9

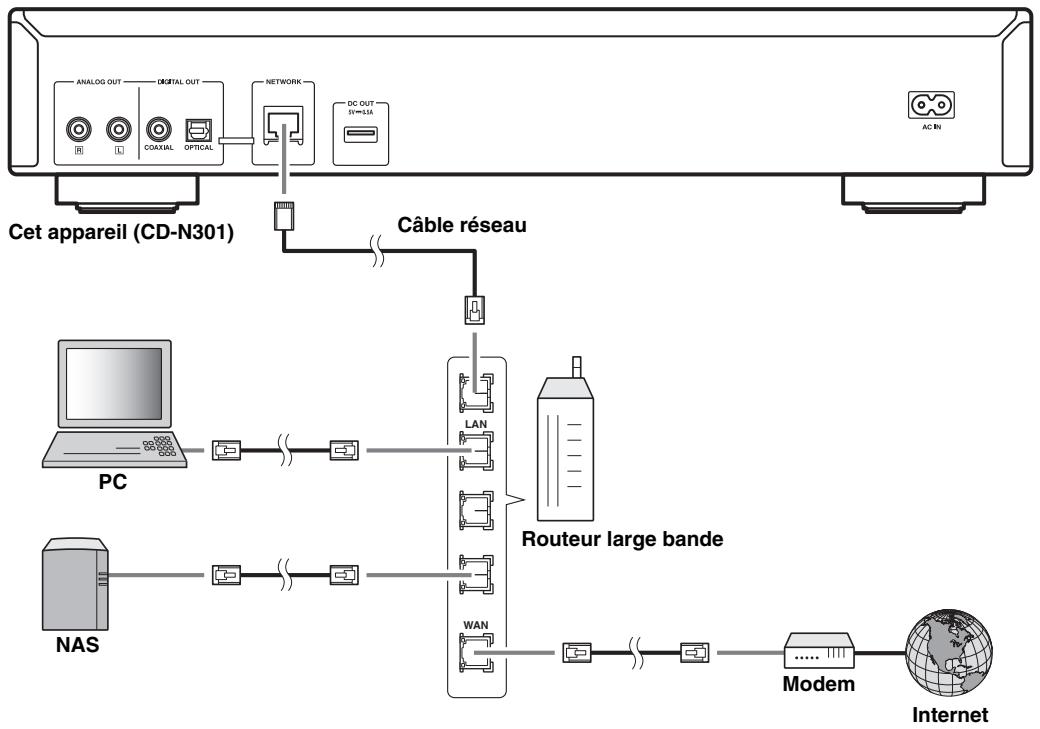

Connexion à un réseau (connexion PC/NAS/Internet).... 10

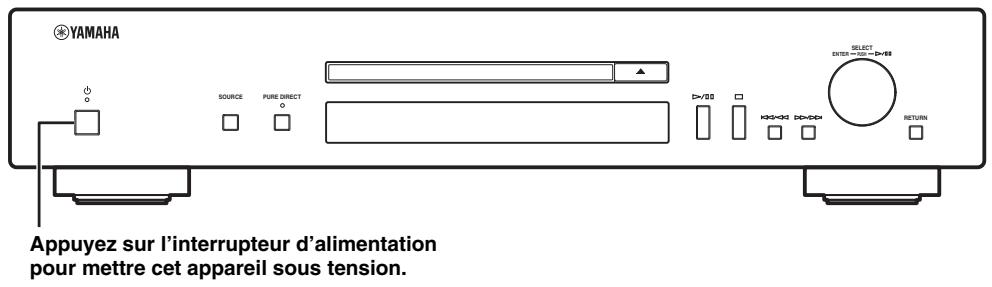

Mise en service de cet appareil 11

Configuration de vos péripériques

Réseau 12

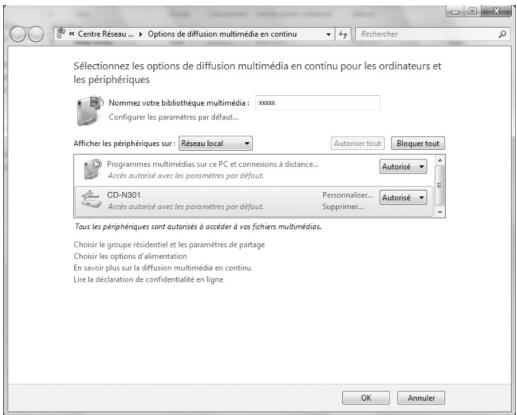

Partage de fichiers de musique stockés sur votre PC... 13

Lecture de CD 14

Lecture d'un CD 14

Utilisation du mode de répetition de lecture A-B 16

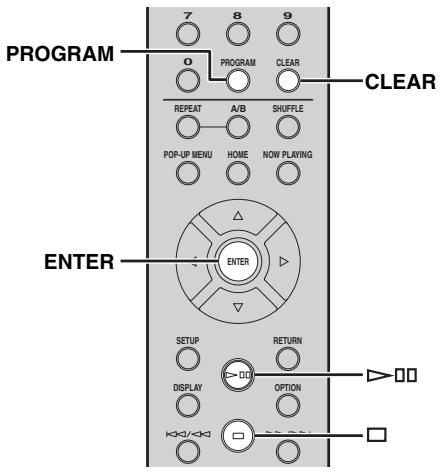

Utilisation du mode de lecture programmée 16

LECTURE VIA LE SERVICE SPOTIFY 17

LECTURE DE FICHIERS DE MUSIQUE SUR VOTRE PC/NAS 18

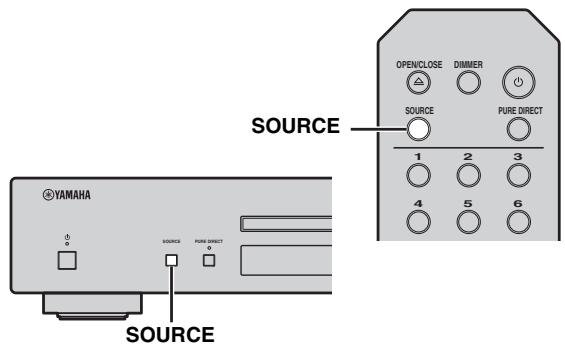

Opérations depuis l'appareil principal ou la télécommande 18

Lecture de contenus sur RADIO

INTERNET 20

Lecture de contenus via AirPlay. 22

Lecture des iPod 22

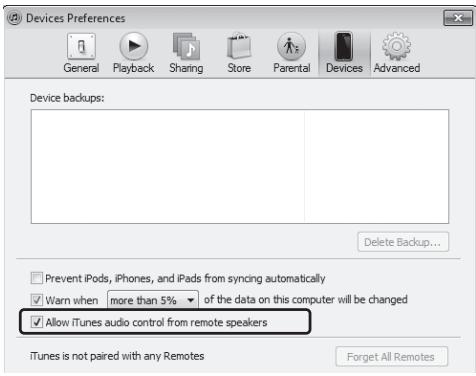

Lecture d'iTunes 22

Supprimer AirPlay 22

Menu des réglages. 23

Opérations du menu des réglages 23

Options du menu des réglages 24

Menu des réglages avancés 24

Mise à jour du microprogramme 25

FOIRE AUX QUESTIONS 26

GUIDE DE DÉPANNAGE 27

Messages à l'afficheur du panneau avant 31

INFORMATIONS COMPLÉMENTAIRES 32

FORMATS DE DISQUE ET FICHIER LISIBLES. 33

Supports et appareils lisibles. 33

Formats de disque et de fichier lisibles. 34

CARACTERISTIQUES TECHNIQUES. 35

(A la fin de ce manuel)

Informations à propos des licences de logiciels tiers

Quelques mots sur ce mode d'emploi

• Les remarques contiennent des informations importantes au sujet de la sécurité et de l'utilisation de l'ordinateur. Indique une astuce d'utilisation. L'« iPod », décrit dans ce manuel peut également faire référence à un « iPhone » ou à un « iPad ».

Cet appareil est un lecteur CD réseau qui vous permet de lire des fichiers de musique stockés sur votre passerelle multimédia (PC ou NAS), des contenus audio sur radio Internet, des CD, des contenus Spotify, des périphériques AirPlay (iPod/iTunes), en le connectant à votre réseau domestique (DLNA) et à votre chaîne hi-fi via le même réseau.

Pour des informations détaillées sur le DLNA ou le NAS, reportez-vous à la section « INFORMATION S COMPLEMENTAIRES » (P.32).

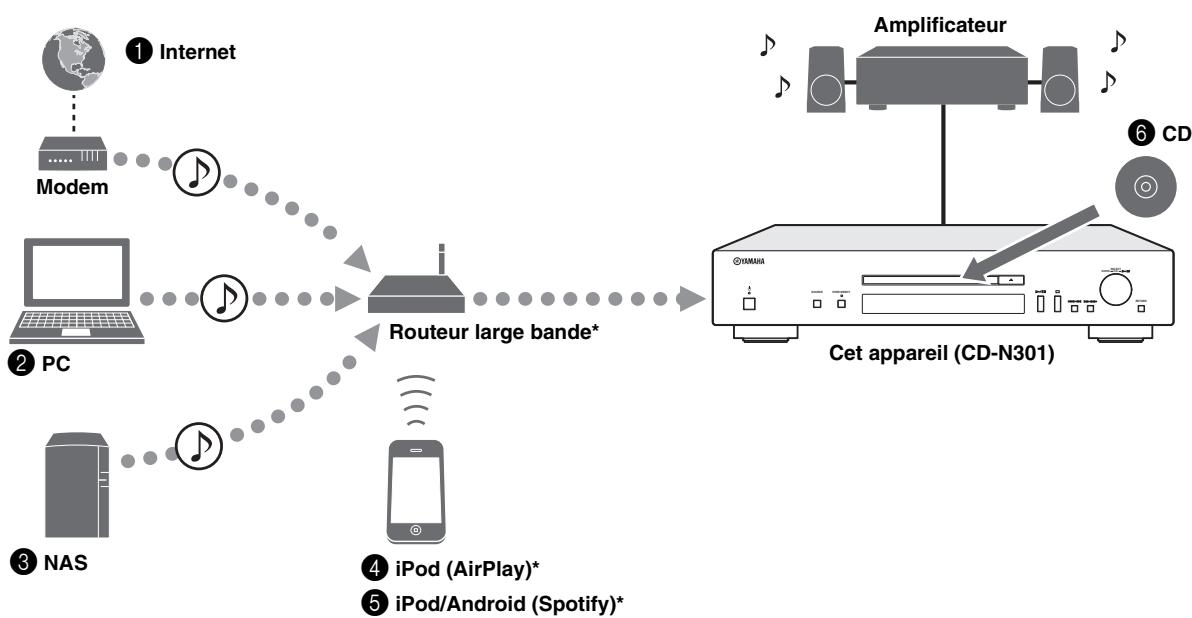

Sources pouvant être lues par cet appareil

• Il vous faut un routeur WiFi large bande en vente dans le commerce pour utiliser un iPod/Android.

• Écoute de la radio Internet (P.20) ² Lecture de fichiers de musique stockés sur votre PC (P.12, 18) 3 Lecture de fichiers de musique stockés sur votre NAS (P.12, 18) 4 Lecture de votre iPod via AirPlay (P.22)

6 Écoute de contenus Spotify (P.17) 7 Lecture d'un CD (P.14)

Pour plus de détails concernant le raccordement des périphériques, reportez-vous à la section « RACCORDEMENTS » (P.9).

Péripériques pouvant commander cet appareil

* Il vous faut un routeur WiFi large bande en vente dans le commerce pour utiliser un périphérique mobile.

Commandez cet appareil avec vos périphériques mobiles (P.3, 12) Commandez cet appareil avec la télécommande (P.6, 14, 18, 20, 23)

Opérations depuis votre périphérique mobile

Une fois que vous avez installé l'application « NETWORK PLAYER CONTROLLER » sur tout périphérique mobile, vous pouvez utiliser l'appareil avec celui-ci.

Fonctionnalités

• Mise sous/hors tension ou autre opération de base
• Modification de la source musicale
• Sélection, lecture et arrêt des morceaux
• Lecture des morceaux mémorisés sur des périphériques

Pour télécharger l'application ou les dernières informations, accédez à l'App Store ou à Google Play et recherchez « NETWORK PLAYER CONTROLLER ».

Accessions fournis

Veuillez vous assurer que vous êtes bien en possession des éléments suivants.

Télécommande

Cable stéréo RCA

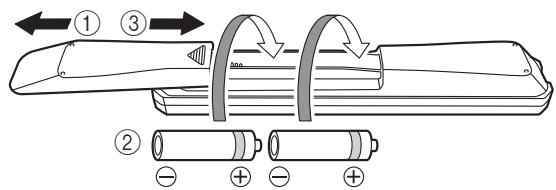

Piles (AA, R6, UM-3) × 2

Câble d'alimentation

Manuel d'utilisation

Remarques

• Changez chacune des piles lorsque la portée de la télécommande commence à se réduire.
• Avant de mettre la nouvelle pile en place, essuyez soigneusement le compartiment.

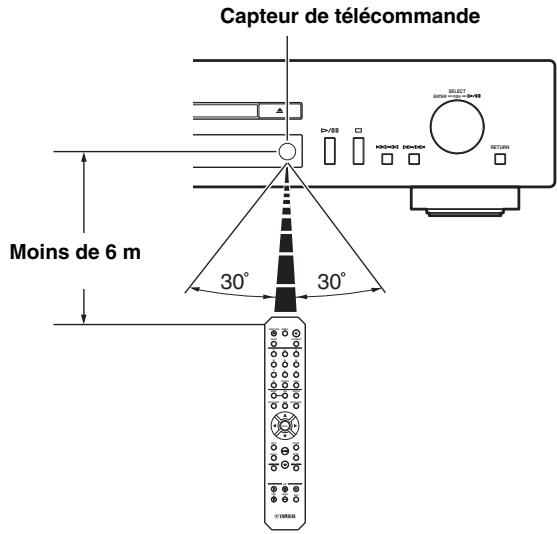

Portée de la télécommande

Pointez la télécommande directement sur le capteur de télécommande de l'ordinateur principal pendant le fonctionnement.

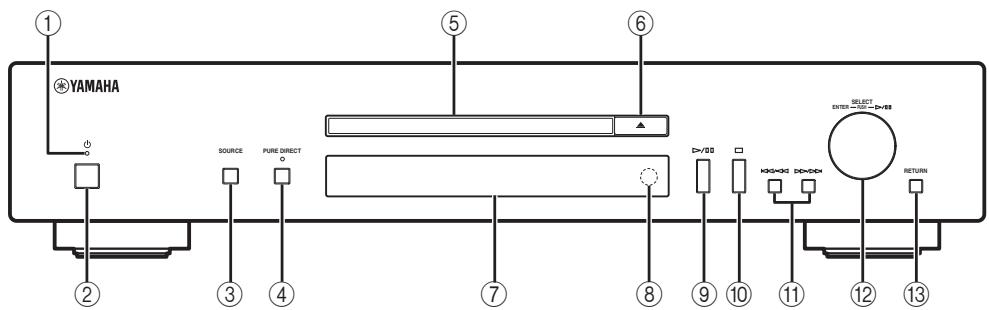

① Témoin d'alimentation

S'allume : l'appareil est sous tension. S'allume faiblement :

L'appareil est en veille.

• Éteint : L'appareil est hors tension.

Quand l'appareil est en veille, vous pouvez contrôler son alimentation via un périphérique réseau (veille du réseau). Pour activer la fonction de veille du réseau, réglez « System Config » → « Network Standby » sur « On » dans le menu des réglages (P.23).

② Interrupteur d'alimentation (p.11)

Pour permettre cet appareil sous et hors tension.

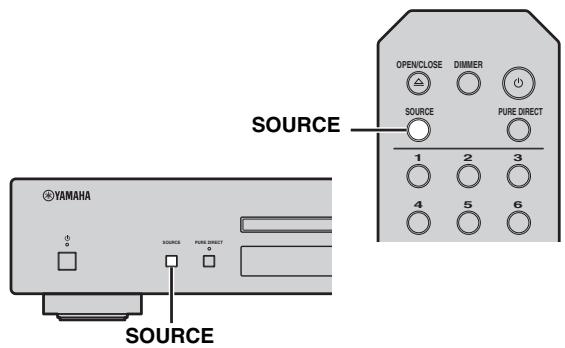

Pour sélectionner une source audio. Chaque pression répète le cycle des sources audio comme suit. CD → Spotify → Server → Net Radio → AirPlay → Retour au CD

Pour activer ou désactiver le mode PURE DIRECT. La qualité audio est améliorée lorsque le mode PURE DIRECT est activé.

Remarque

La sortie numérique est désactivée lorsque cet appareil est en mode PURE DIRECT.

Le témoin PURE DIRECT s'allume lorsque le mode PURE DIRECT est activé.

5 Plateau du disque

Pour charger un disque.

Pour ouvrir ou fermer le plateau du disque.

7 Afficheur du panneau avant

Affiche des options de menu, des informations sur la lecture, etc.

Pour des informations détaillées sur les messages à l'afficheur, reportez-vous à la section « Messages à l'afficheur du panneau avant » (P.31).

6 Capteur de télécommande

Il reçoit les signaux émis par la télécommande.

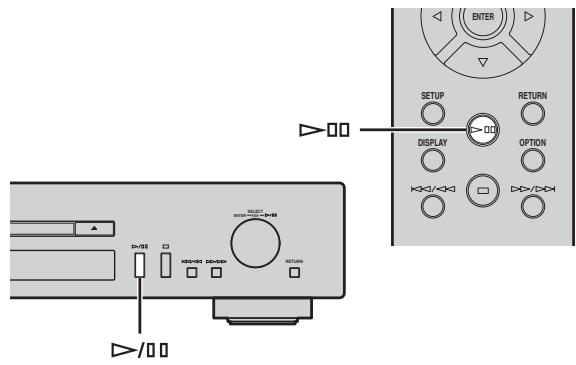

Pour démarrer ou mettre en pause la lecture.

10 Arrêter

Pour arrêter la lecture.

Pour effectuer un saut arrêté. Pour rechercher les plages en arrêté lorsque la touche est maintenue enfoncée durant la lecture.

Pour effectuer un saut avant. Pour rechercher les plages en avant lorsque la touche est maintenue enfoncée durant la lecture.

⑫ Select/enter (commande rotative) (p.14, 18, 20, 24)

Tournez afin de sélectionner une option, puis appuyez pour valider la sélection.

Pour afficher le niveau de menu supérieur à l'afficheur du panneau avant.

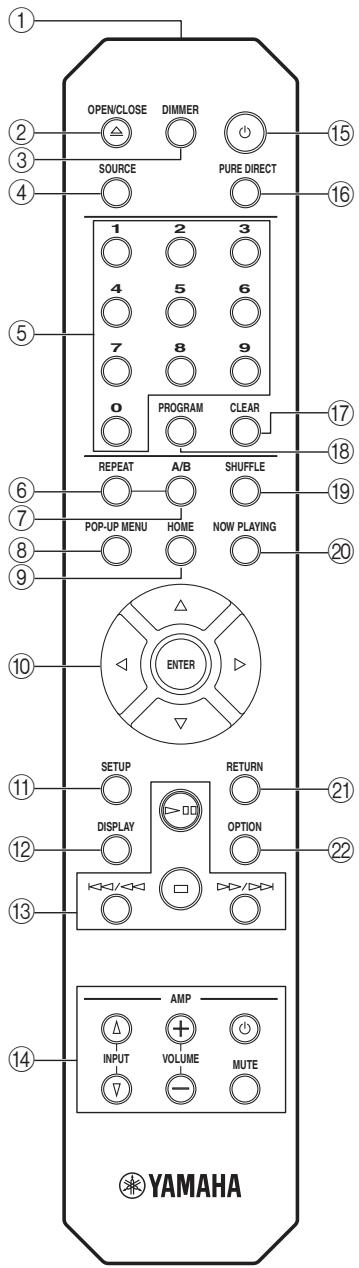

Télécommande

Émetteur du signal de télécommande

Pour transmettre des signaux infrarouges à l'appareil principal.

② OPEN/CLOSE

Pour ouvrir ou fermer le plateau du disque.

(3) DIMMER

Vous pouvez régler la luminosité de l'afficheur du panneau avant sur trois niveaux : luminosité forte, moyenne ou faible. Chaque pression sur la touche modifie la luminosité.

Pour sélectionner une source audio. Chaque pression répète le cycle des sources audio comme suit.

CD → Spotify → Server → Net Radio → AirPlay → Retour au CD

Touches numériques (P.15)

Utilisez ces touches pour saisir des nombres, comme par exemple le numéro des plages d'un CD.

⑥ REPEAT (P. 15, 19)

Pour permuter entre les modes de répétition.

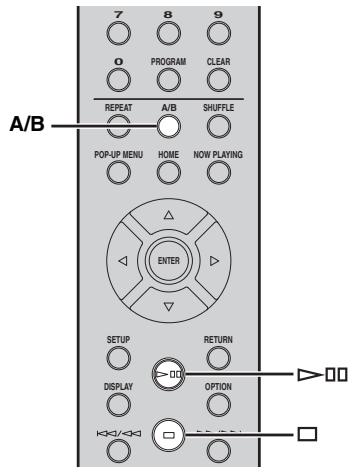

⑦ A/B (P.16)

Pour répéter la lecture d'une section particulière d'une plage durant la lecture d'un CD audio (répetition de lecture A-B).

⑧ POP-UP MENU

Cette touche n'est pas disponible pour cet appareil.

⑨ HOME (P. 18, 21)

Permet de passer au niveau le plus élevé de la hiérarchie lors de la sélection (navigation) de fichiers de musique, dossiers, etc.

10 ▲/▼/ (Touches de déplacement du curseur)/ ENTER

Utilisez les touches de déplacement du curseur pour sélectionner une option, puis appuyez sur ENTER pour valider la sélection.

Change le dossier de lecture ou le fichier de musique lors de la lecture de fichiers musicaux sur vos CD de données, PC ou NAS.

11 SETUP (P.23)

Pour afficher le menu des réglages à l'afficheur du panneau avant.

Pour permuter entre les informations affichées sur l'afficheur du panneau avant, comme les informations sur la lecture.

13 Touches de lecture (P.15, 19, 21, 22)

▶ (Lecture/Pause)

Pour démarrer ou mettre en pause la lecture.

□ (Arreter)

Pour arrêter la lecture.

Pour effectuer un saut arrêté. Pour rechercher les plages en arrêté lorsque la touche est maintenue enfoncée durant la lecture.

(Saut avant / Recherche avant)

Pour effectuer un saut avant. Pour rechercher les plages en avant lorsque la touche est maintenue enfoncée durant la lecture.

Touches de commande de l'amplificateur

Pour commander les fonctions correspondantes de l'amplificateur Yamaha.

(OAlimentation)

Pour permettre voir amplificateur sous et hors tension.

INPUT ( / )

Pour permuter entre les sources d'entrée.

VOLUME (+ / - )

Pour régler le volume.

MUTE

Pour couper ou rétablir le son.

Pour plus de détails concernant les opérations, consultez la notice de l'amplificateur.

Ces touches peuvent ne pas fonctionner pour certains amplificateurs Yamaha.

Pour permuter cet appareil entre la mise sous tension et le mode veille.

16 PURE DIRECT

Pour activer ou désactiver le mode PURE DIRECT. La qualité audio est améliorée lorsque le mode PURE DIRECT est activé.

Remarque

La sortie numérique et l'afficheur du panneau avant sont désactivés lorsque cet appareil est en mode PURE DIRECT.

17 CLEAR (P. 16)

Pour effacer la dernière plage programmée d'un CD audio pendant le mode d'édition de programme.

Pour effacer toutes les plages programmées quand la lecture est à l'arrêt et que vous quittez le mode de programme.

18 PROGRAM (P. 16)

Pour activer ou désactiver le mode de lecture programmée. En mode de lecture programmée, vous pouvez dire les plages d'un CD audio dans un ordre programmé.

19 SHUFFLE (P.15, 19)

Pour permuter entre les modes aléatoires.

20 NOW PLAYING (P. 18, 21)

Affiche des informations sur la lecture lors de la sélection (navigation) de fichiers de musique, dossiers, etc.

Permet de passer au niveau supérieur suivant de la hiérarchie lors de la sélection (navigation) de fichiers de musique, dossiers, etc.

2 OPTION

Cette touche n'est pas disponible pour cet appareil.

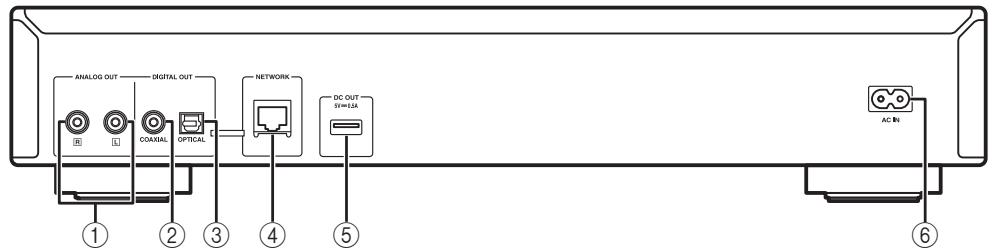

Panneau arrêté

Pour émettre des signaux audio analogiques L/R. À relier à votre amplificateur ou chaîne hi-fi à l'aide du câble stéréo RCA (fourni).

audio numérique coaxial (en vente dans le commerce).

Pour émettre des signaux audio numériques. Pour brancher votre amplificateur ou chaîne hi-fi à l'aide d'un cable optique (en vente dans le commerce).

Pour la connexion à un réseau à l'aide d'un câble réseau (en vente dans le commerce).

Borne DC OUT

Pour alimenter les accessoires AV Yamaha à partir de cette borne. Lorsque vous l'utilisez, réglez « Accessory » sous « System Config » dans le réglage des options sur « On » (P.23). Pour plus d'informations, consultez le mode d'emploi de l'accessoire.

Prise AC IN (P.9)

Pour le branchement sur une prise secteur à l'aide du câble d'alimentation (fourni).

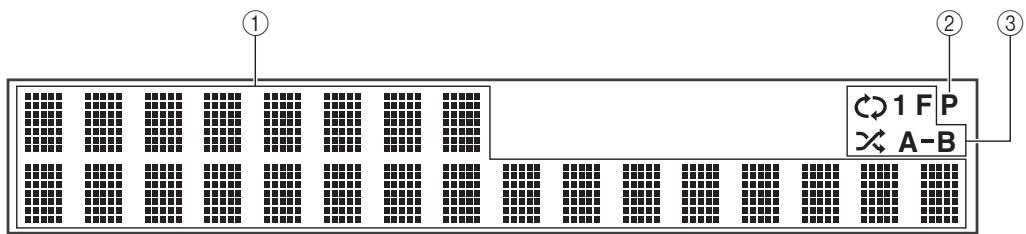

Afficheur du panneau avant

Afficheur d'informations

Affiche diverses informations comme le titre des morceaux.

Pour plus d'informations sur les messages affichés, reportez-vous à la section « Messages à l'afficheur du panneau avant » (P.31).

Témoin PROGRAM

S'allume quand l'appareil est en mode de lecture programme (P.16).

Témoin REPEAT/SHUFFLE (P.14, 18)

S'allume quand l'appareil est en mode de lecture répétée ou aléatoire.

Lecture répétée

: REPEAT ALL

1: REPEAT ONE

F: REPEAT FOLDER

B: A-B REPEAT

Lecture aléatoire

: SHUFFLE ALL

F: SHUFFLE FOLDER

Raccordements

Cette section décrit les raccordements à effectuer en vue de procéder à la lecture sur cet appareil.

Remarques

• Ne branchez pas le câble d'alimentation de cet appareil avant d'avoir terminé tous les raccordements.
• Vous devez raccorder cet appareil à un amplificateur et à des haut-parleurs avant la lecture.
• Cet appareil peut émettre des signaux numériques allant jusqu'à aux signaux PCM linéaires 192kHz / 24 bits.
• La lecture peut s'avérer impossible en fonction de l'environnement et de l'appareil raccordé. Vérifiez les réglages et les caractéristiques techniques de l'appareil source de lecture qui est raccordé.

Raccordement à un amplificateur La sortie numérique est désactivée lorsque cet appareil est en mode PURE DIRECT.

1 Reliez cet appareil à votre amplificateur à l'aide de l'un des câbles suivants.

Cable stereo RCA (fourni) Cable audio numérique coaxial (en vente dans le commerce) Câble numérique optique (en vente dans le commerce)

2 Branchez le câble d'alimentation fourni à la prise AC IN, puis à une prise secteur.

Pour plus de détails concernant le raccordement des haut-parleurs, consultez la notice de l'amplificateur ou des haut-parleurs.

Remarque

Pendant l'utilisation d'un raccordement numérique, la sortie audio risque d'être interrompue au début d'une plage selon la chaîne hi-fi (amplificateur, etc.).

Connexion à un réseau (connexion pc/nas/internet)

Vous pouvez diffuser des fichiers de musique stockés sur votre PC ou NAS et des contenus audio sur radio Internet en connectant cet appareil à un réseau.

Effectuez la connexion à l'aide d'un câble réseau blindé (à paires torsadées ; câble droit de catégorie CAT-5 ou supérieure).

Remarques

• Pour plus d'informations sur la connexion à Internet, consultez les modes d'emploi de vos périphériques réseau.
• Si vous utilisez un routeur prénatal en charge le DHCP, il est inutile de configurer tous les paramètres réseau de l'appareil. Si vous utilisez un routeur ne prenatal pas en charge le DHCP, configurez les paramètres réseau sous « Network Config » dans le réglage des options (P.23).
• Les connexions filaires sont recommandées pour les périhériques non mobiles, afin d'assurer une qualité sonore élevée.
• Certains logiciels de sécurité installés sur votre PC ou les paramètres de pare-feu de périphériques réseau (tels qu'un routeur) peuvent bloquer l'accès de l'appareil à ces derniers ou à Internet. Dans ce cas, modifiez le réglage du logiciel de sécurité ou des périphériques réseau.
• Pour le réglage manuel du sous-réseau, chaque serveur doit être connecté au même sous-réseau que l'appareil (P.23).

Mise en service de cet appareil

Une fois tous les raccordements de câble effectués, mettez cet appareil et les autres appareils de votre système sous tension.

Lorsque l'interrupteur d'alimentation est allumé, vous pouvez mettre cet appareil sous tension ou en mode veille en appuyant sur la touche d'alimentation de la télécommande.

Quand le mode de veille du réseau est activé, vous pouvez aussi contrôler l'alimentation, etc. via un périphérique réseau.

Fonctions disponibles en veille/veille du réseau

	Éjection de CD	AirPlay	Mise sous tension par l'application
Veille	Utilisable	—	—
Network Standby	Utilisable	Utilisable	Utilisable

Pour activer la fonction de veille du réseau, régalez « System Config » → « Network Standby » sur « On » dans le menu des réglages (P.23).

Si vous n'utilisez aucune de ses fonctions pendant une durée définie, l'appareil passe automatiquement en veille (veille automatique). Vous pouvez définir le délai avant le passage en veille sous « System Config » → « AutoPowerStdby » depuis le menu des réglages (P.23).

Configuration de vos périphériques réseau

Configurez vos périphériques connectés au réseau pour lire les fichiers musicaux mémorisés sur ces périphériques, ou configurez votre périphérique mobile pour commander cet appareil. Utilisez les configurations suivantes selon vos besoins spécifiques.

Pour plus de détails concernant la connexion Internet, veuillez vous référer à la notice de vos périhériques réseau.

Pour lire des fichiers de musique stockés sur votre PC

Vous devez configurer le réglage du partage des fichiers multimédias de votre PC. Configurez le réglage du partage des fichiers multimédias concernant les fichiers de musique sur le Windows Media Player 12. Pour plus d'informations sur le réglage de partage, reportez-vous à « Partage de fichiers de musique stockés sur votre PC » (P.13).

Vous pouvez commander votre PC avec le Windows Media Player. Pour plus de détails, consultez l'aide du Windows Media Player.

Pour dire des fichiers de musique stockés sur votre NAS

Vos fichiers multimédias de votre NAS.

Les opérations de configuration diffèrent selon votre NAS.

Consultez la notice du NAS.

• Si vous désirez configurer les paramètres réseau manuellement, vérifiez que vous utilisez une adresse IP non utilisée par d'autres périphériques réseau de votre réseau.
• Si vous utilisez le DHCP et obtenez automatiquement les informations nécessaires pour le réseau, comme l'adresse IP. Nous vous conseillons d'activer en temps normal DHCP pour le NAS.

Pour dire des contenus sur ipod/itunes avec airplay

Sélectionnez cet appareil sur votre iPod ou avec iTunes (P.22).

Vérifiez que le routeur auquel iPod/iTunes est relié est bien connecté au même réseau que cet appareil.

Pour commander cet appareil avec votre périphérique mobile

Vous devez télécharger l'application dédiée, puis l'installer (P.3).

• Si vous désirez configurer les paramètres réseau manuellement, vérifiez que vous utilisez une adresse IP non utilisée par d'autres périhériques réseau de votre réseau.
• Si vous utilisez le DHCP et obtenez automatiquement les informations nécessaires pour le réseau, comme l'adresse IP. Nous vous conseillons d'activer en temps normal DHCP pour le périphérique mobile.

Partage de fichiers de musique stockés sur votre PC

Pour partager des fichiers musicaux sur tout ordinateur avec cet appareil, vous devez effectuer le réglage du partage des fichiers multimédias entre l'appareil et l'ordinateur (Windows Media Player 11 ou ultérieur).

Pour en savoir plus sur Windows Media Player, consultez l'aide de ce logiciel.

Vous pouvez raccorder jusqu'à 16 passerelles multimédia à cet appareil.

Pour utiliser le windows media player 12 (sur windows 7)

1. Démarrez le Windows Media Player 12 sur votre PC. 2. Sélectionnez « Diffuser en continu », puis « Activer la diffusion multimédia en continu ».

La fenêtre Panneau de configuration de votre PC apparait.

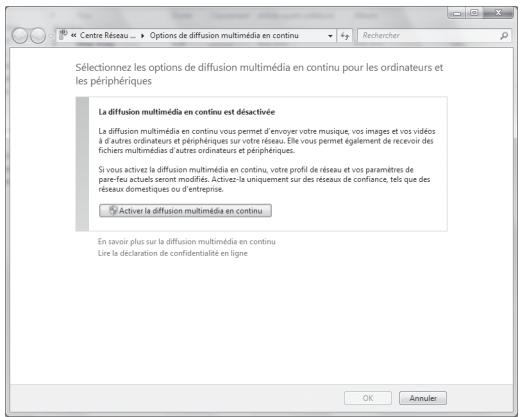

3 Cliquez sur « Activer la diffusion multimédia en continu »

4 Sélectionnez « Autorisé » dans le menu déroulant affiché à côté de « CD-N301 »

5 De même, sélectionnez les icônes pour les périphériques que vous désirez utiliser comme Media Controller externe (autres PC ou périphériques mobiles), puis cliquez sur « Autorisé » 6 Cliquez sur « OK » pour quitter. Pour utiliser le Windows Media Player 11 1 Démarrez le Windows Media Player 11 sur votre PC. 2 Sélectionnez « Bibliothèque », puis « Partage des fichiers multimédias » 3 Cochez la case « Partager mes fichiers multimédias dans », Sélectionnez l'icône « CD-N301 », puis cliquez sur « Autorisé » 4 De même, sélectionnez les icônes pour les périphériques que vous désirez utiliser comme Media Controller externe (autres PC ou périphériques mobiles), puis cliquez sur « Autorisé » 5 Cliquez sur « OK » pour quitter.

Lecture de CD

Cet appareil permet de lire des CD audio et des CD de données sur lesquels sont enregistrés des fichiers MP3/WMA.

Pour plus d'informations sur les CD lisibles, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (P.33).

Afficheur du panneau avant (exemple)

Le menu des options apparait sur l'afficheur du panneau avant.

Icône	Contenu
†	S'affiche pendant la lecture d'un CD.
∥	S'affiche quand la lecture d'un CD est en pause.
¶	S'affiche quand la lecture d'un CD est arrêtée.

Lecture d'un CD

1 Appuyez plusieurs fois sur SOURCE pour permuter la source audio sur « CD »

Appareil principal/télécommande

Chargez le CD.

Appuyez sur la touche (ouvrir/fermer) de cet appareil, ou appuyez sur la touche OPEN/CLOSE de la télécommande pour ouvrir le plateau du disque, puis chargez un disque.

Appuyez sur la touche (appareil principal) ou télécommande pour lancer la lecture.

Appareil principal/télécommande

4 Une fois que la lecture démarre, vous pouvez utiliser les commandes suivantes pour régler les fonctions voulues.

Appareil principal

SELECT/ENTER	Tourner	Pour passer à la plage suivante ou revenir à la plage précédente.
	Enconcer	Pour lancer/interrompre (pause) la lecture.
Touches de lecture	▷/□□	Pour lancer/interrompre (pause) la lecture.
	□	Pour arrêté la lecture.
	◁/◁/◁◁	Appuyez sur ces touches pour sauter jusqu'à la plage suivante ou revenir à la plage précédente, ou maintenez-les enforcées pour effectuer une recherche avant/ariière.
	▷/▷/▷▷

Télécommande

Boutons numériques		Définit le numéro de plage.
ENTER		Quand un fichier de musique est sélectionné : lance la lecture.
Touches de lecture	▷□	Pour lancer/interrompre (pause) la lecture.
	□	Pour arrêté la lecture.
	▷/▷	Appuyez sur ces touches pour sauter jusqu'à la plage suivante ou revenir à la plage précédente, ou maintenez-les enforcées pour effectuer une recherche avant/arrière.
REPEAT		Pour définiir le mode de répétition de lecture. CD audio : REPEAT ONE / REPEAT ALL / REPEAT OFF CD de données : REPEAT ONE / REPEAT FOLDER / REPEAT ALL / REPEAT OFF
SHUFFLE		Pour définiir le mode de lecture aléatoire. CD audio : SHUFFLE ALL / SHUFFLE OFF CD de données : SHUFFLE FOLDER / SHUFFLE ALL / SHUFFLE OFF
DISPLAY		Pour changer les informations de lecture. CD audio (durant la lecture) : Durée écoulée → Durée résiduelle → Durée résiduelle du disque → Titre du morceau* → Nom de l'artiste → Titre de l'album* CD de données (durant la lecture) : Durée écoulée → Titre du morceau → Nom de l'artiste → Titre de l'album

• Uniquement pour les CD audio contenant des données CD-TEXT.

• Les fichiers d'un CD de données sont lus dans l'ordre alphabétique.
• Lorsque la lecture du CD s'arrête, la lecture reprend au début du dernier morceau lu. Une pression sur lorsque la lecture du CD est à l'arrêt annule la reprise de la lecture.
• Vous pouvez aussi vérifier le statut de lecture répétée/aléatoire via les témoins sur l'afficheur du panneau avant (P.8).

Utilisation du mode de répétition de lecture a-b

Durant la lecture d'un CD audio, le mode de répétition de lecture A-B permet de définir le début et la fin du passage à répéter.

Le mode de répétition de lecture A-B est uniquement disponible pour les CD audio.

1 Lancez la lecture du CD audio, puis appuyez sur la touche A/B de la télécommande au point voulu pour le début du passage répété.

Afficheur du panneau avant (exemple)

Le témoin A-B du panneau avant clignote pendant le réglage.

2 Appuyez sur la touche A/B de la télécommande au point voulu pour la fin du passage répété.

Le témoin A-B du panneau avant s'allume et la répétition du passage défini commence.

Pour cesser la lecture répétée, arrêtez la lecture ou appuyez à nouveau sur la touche A/B.

La répétition de lecture est annulée.

Utilisation du mode de lecture programme

Grâce au mode de lecture programmée, vous pouvez dire les plages dans un ordre programmé.

Le mode de lecture programmée est uniquement disponible pour les CD audio.

1 Appuyez sur la touche PROGRAM de la télécommande pendant l'arrêt de la lecture.

Cet appareil entre en mode d'édition de programme.

2 Sélectionnez une plage avec les boutons numériques et appuyez sur ENTER pour la valider.

3 Recommencez l'étape 2 pour programmer la plage suivante.

Vous pouvez programmer jusqu'à 50 plages.

Pour annuler la plage programmée, appuyez sur CLEAR pendant le mode d'édition de programme. La dernière plage programmée est supprimée.

Appuyez sur la touche (Lecture/Pause) de l'appareil principal ou sur la touche (Lecture/Pause) de la télécommande.

La lecture démarre à partir du début de la série programmée.

Afin de supprimer toutes les plages programmées, appuyez sur CLEAR lorsque la lecture est arrêtée.

Remarque

Les plages programmes sont supprimées lorsque le disque est éjecté ou lorsque cet appareil est mis hors tension.

Lecture VIA le service spotify

Spotify est un service qui vous permet d'accéder à des millions de morceaux depuis vos périhériques mobiles. Il vous suffit d'appuyer sur la touche de lecture pour écouter en streaming (diffusion continue) tout ce que vous pouze.

La fonction « Spotify Connect » vous permet de diffuser les contenus musicaux avec votre application Spotify et de les écouter chez vous sur votre système AV Yamaha.

Surfez sur Spotify.com pour en savoir plus sur les services disponibles dans votre région.

1 Connectez votre périphérique à votre réseau wi-fi domestique.

Connectez l'appareil et votre périphérique mobile à votre réseau Wi-Fi domestique comme illustré ci-dessous. Tous les appareils doivent être connectés au même réseau.

Connexion au réseau (exemple)

• Applications iOS/Android™ disponibles à partir de juillet 2014.

Pour plus de détails, surfez sur spotify.com.

Pour pouvoir utiliser cette fonction, vous devez connecter l'appareil et leur périphérique mobile à l'Internet. Pour en savoir plus sur les connexions et les réglages du réseau, voir le « Mode d'emploi »

2 Téléchargez l'application spotify et profitez de l'offre d'essai gratuite premium.

Téléchargez l'application Spotify pour votre périphérique mobile sur votre boutique App Store, et bénéficiez de l'offre « Premium » d'essai gratuite.

Il vous faut l'application Spotify et un compte Premium pour utiliser la lecture avec Spotify. Surfez sur spotify.com pour en savoir plus.

3 Mettez l'appareil sous tension et lancez la lecture de contenus spotify.

Démarrez l'application Spotify sur votre périphérique mobile, accédez à votre compte Spotify et lancez la lecture d'une plage.

• Tapez sur la barre Lecture en cours pour afficher les commandes supplémentaires, puis tapez sur l'icône de haut-parleur. • Sélectionnez l'appareil (nom de réseau de l'appareil) comme dispositif de lecture audio.

Application Spotify (exemple)

L'écran de lecture apparait sur l'afficheur.

Spotify et le logo Spotify sont des marques déposées de Spotify Group.

Lecture de fichiers de musique sur votre pc/nas

Cet appareil vous permet de lire des fichiers musicaux, par exemple des fichiers MP3, WMA ou FLAC (format de compression de données audio sans perte) mémorisés sur l'ordinateur (serveur) ou le NAS connecté au réseau. Naviguez sur l'afficheur du panneau avant et sélectionnez votre fichier musical préféré.

Pour lire des fichiers musicaux sur tout ordinateur/NAS avec cet appareil, vous devez effectuer le réglage du partage des fichiers multimédias sur l'ordinateur/NAS. Pour en savoir plus sur le réglage de partage, reportez-vous à « CONFIGURATION DE VOS PÉRIPHÉRIQUES RÉSEAU » (P.12).

Pour plus de détails sur les fichiers de musique lisibles, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (P.33).

Afficheur du panneau avant (exemple)

Les icônes suivantes apparaissent sur l'afficheur du panneau avant.

	Icône	Contenu
①	+S	S'affiche quand un dossier ou fichier de musique peut être sélectionné.
	=	S'affiche quand un dossier est sélectionné.
	+	S'affiche quand un fichier de musique compatible est sélectionné.
	-	S'affiche pendant la lecture d'un fichier de musique.
	=	S'affiche quand la lecture d'un fichier de musique est en pause.
②	+S	S'affiche quand le dossier actuel contient un niveau inférieur.

Opérations depuis l'ordinateur principal ou la télécommande

1 Appuyez plusieurs fois sur SOURCE pour permuter la source audio sur « Server »

Appareil principal

SELECT/ENTER		RETURN
SELECT/ENTER	Tourner	Pour sélectionner un dossier ou un fichier de musique.
	Enconcer	Quand un dossier est sélectionné : descend d'un niveau dans la hierarchie. Quand un fichier de musique est sélectionné : lance la lecture.
RETURN		Pour returner au niveau précédent.

Télécommande

HOME		REPEAT A/B SHUFFLE POP-UP MENU HOME NOW PLAYING ENTER △ SETUP RETURN DISPLAY OPTION ▲/▼/ENTER
▲/▼/ENTER	▲/▼	Pour sélectionner un dossier ou un fjichier de musique.
	ENTER	Quand un dossier est sélectionné : descend d'un niveau dans la hiérarchie. Quand un fjichier de musique est sélectionné : lance la lecture.

RETURN	Pour returner au niveau précédent.
HOME	Pour passer au niveau le plus haut.
NOW PLAYING	Pour arrêté la navigation et afficher des informations sur le fichier en cours de lecture.

3 Une fois que la lecture démarre, vous pouvez utiliser les commandes suivantes pour régler les fonctions voulues.

Appareil principal

Touches de lecture

SELECT/ENTER	Tourner	Pour passer à la plage suivante ou revenir à la plage précédente du même dossier.
	Enfoner	Pour continuer la lecture et returner à l'affichage des dossiers ou fischiers musicaux disponibles pour la lecture. Pour en savoir plus sur la seLECTION d'un dossier ou fichier de musique, voyagez l' étape 2.
RETURN		Pour continuer la lecture et returner à l'affichage des dossiers ou fischiers musicaux disponibles pour la lecture. Pour en savoir plus sur la selection d'un dossier ou fichier de musique, voyagez l' étape 2.
Touches de lecture	> / □□	Pour lancer/interrompre (pause) la lecture.
	□	Pour arrêté la lecture.
	< □/ < □> ▷ > / ▷ □	Pour passer à la plage suivante ou revenir à la plage précédente du même dossier.

Télécommande

Vous pouvez aussi vérifier le mode de lecture répétée/aléatoire via les témoins sur l'afficheur du panneau avant (P.8).

Touches de lecture	▷□	Pour lancer/interrompre (pause) la lecture.
	□	Pour arrêté la lecture.
	◁/◁▷/▷/▷	Pour passer à la plage suivante ou revenir à la plage précédente du même dossier.
RETURN		Pour continuer la lecture et returner à l'affichage des dossiers ou fichiers musicaux disponibles pour la lecture. Pour en savoir plus sur la seLECTION d'un dossier ou fichier de musique, voirz l' étape 2.
REPEAT		Pour définiir le mode de répétition de lecture (REPEAT ONE / REPEAT ALL / REPEAT OFF).
SHUFFLE		Pour définiir le mode de lecture aléatoire (SHUFFLE ALL / SHUFFLE OFF).
DISPLAY		Pour changer les informations sur la lecture (Titre du morceau → Nom de l'artiste → Titre de l'album → Durée de lecture).

Lecture de contenus sur RADIO internet

Vous pouvez écouter les stations de radio du monde entier via Internet.

Vérifiez que l'appareil est correctement connecté à Internet (P.10).

Afficheur du panneau avant (Exemple)

Les icônes suivantes apparaissent sur l'afficheur du panneau avant.

	Icône	Contenu
①	+S-	S'affiche quand un dossier ou une station de radio Internet peut être sélectionné.
	■	S'affiche quand un dossier est sélectionné.
	+	S'affiche quand une station de radio Internet est sélectionnée.
	+	S'affiche pendant la lecture d'une station de radio Internet.
②	+S	S'affiche quand le dossier actuel contient un niveau inférieur.

1. Appuyez plusieurs fois sur SOURCE pour permuter la source audio sur « Net Radio ».

Appareil principal/Télécommande

Appareil principal

2 Sélectionnez une station radio Internet dans le dossier et appuyez sur ENTER pour démarrer l'écoute.

Quand vous sélectionnez une station radio Internet, apparait sur l'afficheur du panneau avant.

SELECT/ENTER		RETURN
SELECT/ENTER	Tourner	Pour sélectionner un dossier ou une station de radio Internet.
	Enfconcer	Quand un dossier est sélectionné : descend d'un niveau dans la hiérarchie. Quand une station de radio Internet est sélectionnée : lance la lecture.
RETURN		Pour returner au niveau précédENT.

Télécommande

▲/▼/ENTER	▲/▼	Pour sélectionner un dossier ou une station de radio Internet.
	ENTER	Quand un dossier est sélectionné : descend d'un niveau dans la hierarchie. Quand une station de radio Internet est sélectionnée : lance la lecture.
RETURN		Pour returner au niveau précédENT.
HOME		Pour passer au niveau le plus haut.
NOW PLAYING		Pour arrêtier la navigation et afficher des informations sur la station de radio Internet en cours de lecture.

3 Une fois que la lecture démarre, vous pouvez utiliser les commandes suivantes pour régler les fonctions voulues.

Appareil principal

Pour arrêter la lecture.

Télécommande

Touches de lecture	Pour arrêté la lecture.
DISPLAY

Vous pouvez également enregistrer vos stations de radio Internet favorites dans le dossier « Bookmarks » en sélectionnant « Net Radio » comme source sur l'appareil, puis en accédant au site Web suivant à l'aide du navigateur Web de votre PC. http://yradio.vtuner.com/ Pour pouvoir mémoriser une station de radio Internet, vous devez écouter une station sur cet appareil. Pour pouvoir utiliser cette fonction, il vous faut l'identifiant vTuner de cet appareil ainsi qu'une adresse email afin de créer votre propre compte. Vérifiez l'identifiant vTuner (adresse MAC de l'appareil) avec l'option « Network Info » (P.24) du menu des réglages.

Lecture de contenus via airplay

La fonction AirPlay vous permet de diffuser la musique d'un iPod ou d'iTunes sur l'appareil, sans fil via un réseau. Vérifiez que l'appareil et votre PC ou iPod sont connectés au même réseau (P.10).

Remarque

Si vous utilisez les commandes de l'iPod ou d'iTunes pour régler le volume, ce dernier peut être étourdissant. Cela peut endommager l'appareil ou les enceintes. Si le volume augmente pendant la lecture, interrompez-la immédiatement sur l'iPod ou sur iTunes.

Vous pouvez également utiliser l'appareil et la télécommande pour mettre en pause, arrêter et sauter des morceaux.

1 Mettez l'appareil sous tension et affichez l'écran de lecture de l'ipod.

Si l'iPod reconnaît l'appareil, s'affiche sur l'écran de l'iPod.

Sur les iPods utilisant le système iOS 7, AirPlay est affiché sous Control Center. Pour accéder au Control Center, glissez le doigt vers le haut depuis le bas de l'écran.

Exemple avec le système iOS6

Exemple avec le système iOS7

2 Tapez sur □ et sélectionnez le nom de l'appareil.

La source commute automatiquement sur « AirPlay » et la lecture démarre.

Lecture d'itunes

1 Mettez l'appareil sous tension et lancez iTunes. Si iTunes reconnaît l'appareil, s'affiche sur l'écran d'iTunes.

2 Cliquez et sélectionnez le nom de l'appareil.

La source commute automatiquement sur « AirPlay » (sauf quand le mode veille du réseau est désactivé).

3 Lisez des morceaux avec itunes.

Pour commander la lecture d'iTunes à l'aide de la télécommande, vous devez configurer les préférences d'iTunes afin d'activer à l'avance la commande d'iTunes à partir d'enceintes distantes.

Supprimer airplay

1 Tapez/cliquez sur □ sur l'écran de l'iPod ou d'iTunes, puis sélectionnez un périphérique autre que le CD-N301 dans la liste des enceintes. Vous pouvez également sélectionner une source autre que « AirPlay »

MENU des réglages

Le menu des réglages vous permet d'effectuer tous les réglages sur cet appareil.

Opérations depuis la télécommande

Pour plus de détails concernant les commandes de l'appareil principal ou de la télécommande, reportez-vous à la section « COMMANDES ET FONCTIONS » (P.5).

1 Appuyez sur SETUP pour accéder au menu des règles (P.24). Afin de pouvoir sélectionner les options du menu des règles avancés (P.24), il convient d'appuyer sur SETUP tout en maintenant RETURN enfoncé (sur l'appareil principal).

Télécommande Appareil principal

Afficheur du panneau avant

2 Appuyez sur △/▽ pour sélectionner une option de menu à configurer, puis appuyez sur ENTER.

Pour certaines options de menu, il convient de répéter l'étape 2 pour sélectionner une option de sous-menu.

• Il sera nécessaire de saisir une adresse numérique pour certaines options du menu. Dans ce cas, appuyez sur «/» pour changer de cible, et sur ▲/▼ pour sélectionner un numéro, ou utilisez les boutons numériques. Appuyez ensuite sur ENTER pour valider.
• Appuyez sur RETURN pour revenir au niveau précédent.

Options du menu des réglages

Menu des réglages avancés

Menu	Sous-menu	Réglages (Gras : réglage par défaut)	Fonction
System Config	Net Standby	On, Off	Sélectionnez « On » pour activer le mode veille du réseau.
	AutoPowerStdby	20min, 2hours, 4hours, 8hours, 12hours, Off	Si l'appareil reste sous tension pendant la durée sélectionnée sans qu'aucune opération de lecture ou autre ne soit exécutée, il entre automatiquement en mode veille.
	Accessory	On, Off	Définit s'il faut ou non alimenter l'accessoire Yamaha branché sur la prise DC OUT.
	Firm Version		La version du micrologiciel de cet appeareil s'affiche.
	Firm Update		Met à jour le microprogramme de l'appareil (« P.25).
Network Info	Network Status		L'état du réseau de cet appeareil s'affiche (« Connected » ou « Not connected »).
	MAC Address		L'adresse MAC de cet appeareil s'affiche. L'adresse MAC sert également d'identifient pour le vTuner.
	System ID		Le numéro d'identification du système est affché.
	Network Name		Affiche le nom de l'appareil qui apparait sur le réseau.
Network Config	DHCP	On, Off	Sélectionnez « On » pour que le serveur DHCP configure automatiquement les réglages de réseau de cet appeareil ou sélectionnez « Off » pour configurer manuellement.
	IP Address		Définit l'adresse IP quand « DHCP » est « Off ». *1
	Subnet Mask		Définit le masque de sous-réseau quand « DHCP » est « Off ». *1
	Def. Gateway		Définit la passerelle par défaut quand « DHCP » est « Off ». *1
	DNS Server (P)		Définit le serveur DNS primaire quand « DHCP » est « Off ». *1
	DNS Server (S)		Définit le serveur DNS secondaire quand « DHCP » est « Off ». *1

*1: Quand « DHCP » est réglé sur « On », vous pouvez vérifier les valeurs (adresses IP, etc.) assignées par le serveur DHCP.

Les options de menu suivantes ne sont disponibles que lorsque vous accédez au menu des réglages en appuyant sur la touche SETUP (de la télécommande) tout en maintenant enfoncée la touche RETURN (de l'appareil principal).

Menu	Réglages (Gras : réglage par défaut)	Fonction
MAC Filter	On, Off	Sélectionnez « On » pour spécifique les adresses MAC (jusqu'à 5) des composants réseau qui pourrait acceder à cet apparéil (« Address1 » à « Address5 »). Sélectionnez « Off » pour désactiver la fonction de filtré d'adresse MAC.
Initialize		Rétablit toutes les valeurs initiales de cet apparéil. Pour initialiser les réglages, appuyez sur la touche SELECT/ENTER du panneau avant de l' apparéil ou la touche ENTER de la télécommande. La réinitialisation sera effective dès la prochaine mise sous tension de cet apparéil.

Mise à jour du microprogramme

Une fois le nouveau microprogramme disponible, un message permettant de mettre à jour votre microprogramme actuel apparait sur l'afficheur du panneau avant (uniquement lorsque l'appareil est connecté à Internet).

1 Appuyez sur SETUP.

Le menu des réglages apparaît sur l'afficheur du panneau avant.

Télécommande

2 Sélectionnez « System Config » avec ▲/▼, puis appuyez sur ENTER. 3 Sélectionnez « Firm Update » avec ▲/▼, puis appuyez sur ENTER. 4 Appuyez à nouveau sur ENTER.

La mise à jour démarre.

Une fois la mise à jour terminée, des messages s'affichent dans l'ordre suivant : « Update success. », « Please... » et « power off! »

Débranchez le câble d'alimentation de la prise murale et rebranchez-le au bout de 30 secondes.

La mise à jour est appliquée.

Remarque

N'utilisez pas l'appareil et ne débranchez pas le câble d'alimentation et les câbles réseau pendant la mise à jour.

• L'invite de mise à jour apparait sur l'afficheur du panneau avant, puis disparait même si vous n'effectuez pas la mise à jour. Toutefois, le message réapparait si vous mettez l'appareil sous tension après le débranchement prolongé du cable d'alimentation de la prise murale.
• Si la vitesse d'Internet n'est pas assez rapide ou si l'appareil est connecté au réseau sans fil via un adaptateur de réseau sans fil, il se peut que la mise à jour réseau ne soit pas possible, en fonction de l'état de la connexion réseau utilisée. Dans ce cas, essayez à nouveau.

Quels réglages sont nécessaires?

Pour plus de détails concernant les réglages de votre PC, NAS ou périphérique mobile, reportez-vous à la section « CONFIGURATION DE VOS PÉRIPHÉRIQUES RÉSEAU » (P.12). Pour plus de détails concernant le menu des réglages de cet appareil, reportez-vous à la section « MENU DES RÉGLAGES » (P.23).

Pourquoi les fichiers de musique sont-ils introuvables sur mon PC ?

Vérifiez les réglages du partage des fichiers multimédias de votre PC ou passerelle multimédia, par exemple Windows Media Player 12 (P.12). Vérifiez si les fichiers de musique sont lisibles (P.33).

Pour plus d'informations sur la manière de commander cet appareil à partir de votre appareil mobile, reportez-vous à la section « Opérations depuis votre périphérique mobile » (P.3).

Je ne parviens pas à tracer cet appareil avec l'application dédiée installée sur mon périphérique mobile !

→ Vérifiez si l'appareil est bien connecté au même réseau via le routeur large bande. → Vérifiez si l'accès à cet appareil est limité par une fonction de filtrage d'adresse MAC (P.28).

Quels fichiers de musique sont lisibles sur cet appareil ?

Pour plus de détails concernant les fichiers et formats lisibles, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (P.33).

Comment écouter la radio internet sur cet appareil ?

Pour plus de détails concernant l'écoute de stations radio Internet, reportez-vous à la section « LECTURE DE CONTENUS SUR RADIO INTERNET » (P.20).

Comment dire mon ipod/itunes avec airplay ?

Pour plus de détails concernant la lecture, reportez-vous à la section « LECTURE DE CONTENUS via AirPlay » (P.22).

Que signifient les messages à l'afficheur du panneau avant ?

Pour plus de détails concernant les messages à l'afficheur du panneau avant, reportez-vous à la section « Messages à l'afficheur du panneau avant » (P.31).

Pour obtenir les informations les plus récentes, veuillez consulter le site Web de Yamaha.

GUIDE de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas correctement. Si l'anomalie constatée n'est pas mentionnée ci-dessous ou si les instructions suivantes sont sans effet, mettez cet appareil hors tension, débranchez le cordon d'alimentation et prenez contact avec le revendeur ou service après-vente Yamaha le plus proche.

Généralités

Anomalies	Causes possibles	Actions correctives	Page
Impossibè demettre cet apparéil sous tension.	Le cable d'alimentation n'est pas branchécorrectement à la prise AC IN de l'appareil principal ou n'est pas branché au secteur.	Branchez soignement le cable d'alimentation.	9
	L'appareil a été soumis à une forte décharge électrique (provoquée par exemple par un orage ou une décharge d'électricité statique).	Mettez l'appareil hors tension, débranchez le cable d'alimentation, puis rebranchez-le environ 30 secondes plus tard et utilisez l'appareil comme à l'accoutumée.	—
	Le circuit de protection a été activé trois fois de suite. Lorsque l'appareil est dans cette condition, le tímoin d'alimentation de l'appareil principal clignote si vous essayez demettre sous tension.	Par mesure de précaution, la mise sous tension devient impossible. Contactez votre revendeur ou service après-vente/agréé Yamaha le plus proche pour procéder à la réparation.	—
Le tímoin d'alimentation du panneau avant clignote.	Il y a un problème dans les circuits internes de l'appareil.	Mettez l'appareil hors tension, débranchez le cable d'alimentation et contactez le revendeur ou le service après-vente/agréé Yamaha le plus proche.	—
L'appareil se met brusquement hors tension.	L'appareil entre brusquement en mode veille.	L'appareil entre en mode veille une fois éçoulée l'heure réglée pour « Auto Power Stdby » dans le menu des régages.	24
Absence de son.	Le raccordement du cable audio entre cet apparéil et l'amplificateur est incorrect.	Branchez soignement le cable audio. Si le problème persiste, utilisez un autre cable audio.	9
	Le réglage d'entrée de l'amplificateur est incorrect.	Sélectionnez l'entrée correcte (de cet apparéil) sur l'amplificateur.	—
	L'amplificateur n'est pas compatible avec les signaux numériques.	Utilisez un raccordement de signal analogique.	9
Présence de bruit.	Cet apparéil est trop proactive de l' apparéil numérique ou de radiofréquence.	Éloignez cet apparéil de celui qui est concerné.	—
	Le cable audio qui relié cet apparéil à la passerelle multimédia est défectueux.	Branchez soigneusement le cable audio. Si le problème persiste, utilisez un autre cable audio.	—
La télécommande ne fonctionne pas normalement ou pas du tout.	La portée ou l'angle sont incorrectly.	La télécommande agit à une distance inférieure à 6 m et à un angle inférieur à 30 degrés par rapport à une perpendiculaire au panneau avant de l'ordinateil principal.	4
	Le luminère directe du soleil ou d'un éclairage frappe le capteur de télécommande de cet apparéil.	Réglez l'angle d'éclairage ou changez la disposition de cet apparéil.	—
	Les piles sont faibles.	Remplacez les deux piles à la fois.	4
Les touches de commande de l'amplificateur sur la télécommande n'agissent pas sur l'amplificateur.	Votre amplificateur n'est pas un amplificateur Yamaha. (Ces touches peuvent ne pas fonctionner sur certains amplificateurs Yamaha.)	Utilisez la télécommande de votre amplificateur.	—

Réseau

Anomalies	Causes possibles	Actions correctives	Page
La fonction de réseau est inopérante.	Les paramètres réseau (adresse IP) n'ont pas été obtusus correctement.	Activez la fonction de serveur DHCP du routeur large bande et réglez « DHCP » du menu des réglages sur « On », sur cet apparéil. Si vous désirez configurer les paramètres réseau manuèlement, vérifie que vous utilisez une adresse IP non utilisée par d'autres péripériques réseau de votre réseau.	24
Cet apparéil ne détecte pas la passerelle multimédia numérique (PC).	Le réglage du partage des fichiers multiméias est incorrect.	Configurez le réglage du partage des fichiers multiméias de votre PC.	12
	Un logiciel de sécurité installé sur votre PC bloque l'accès de cet apparéil à votre PC.	Vérifiez les régles du logarithiel de sécurité installé sur votre PC.	—
	Cet apparéil et votre PC ne sont pas sur le même réseau.	Vérifiez les connexions réseau et les régles du routeur large bande, puis connectez cet apparéil et votre PC au même réseau.	10
	L'accès à cet apparéil est limité par une fonction de filtré d'adresse MAC.	Désactivez la fonction de filtré d'adresse MAC dans le menu des régles de cet apparéil.	24
	Plus de deux routeurs en cours d'utilisation se chevauchent parmi les péripériques réseau.	Désactivez provisoirement la connexion Internet et vérifiez-la via votre réseau local, ou connectez les péripériques réseau que vous souhaïzez utiliser au même routeur.	—
Les fichiers de votre PC ne peuvent pas'être affichés ou lus.	Les fichiers ne sont pris en charge ni par cet apparéil, ni par la passerelle multimédia.	Utilisez le format de fichier pris en charge par cet apparéil et la passerelle multimédia. Pour plus détails concernant les formats de fichier pris en charge par cet apparéil, reportez-vous à la section «FORMATS DE DISQUE ET FICHIER LISIBLES».	33
Certains fichiers audio ne peuvent pas'être lus par cet apparéil.	Vous tentez de dire des fichiers audio DRM achétés au magasin iTunes.	Vous ne pouvez pas dire les fichiers audio DRM achétés au magasin iTunes.	33

Webradio

Anomalies	Causes possibles	Actions correctives	Page
Impossible d'éçouter la radio Internet.	La station radio Internet sélectionnée n'est pas disponible pour l'instant.	Il se peut que le réseau de la station radio ait rencontres un problème ou que le service ait été arrêté. Tentez de réécouter la station à un autre moment ou sélectionnez une autre station.	—
	La station radio Internet sélectionnée diffuse actuellesment un silence audio.	Certaines stations radio Internet diffusent du silence à certains moments de la journée. Tentez de réécouter la station à un autre moment ou sélectionnez une autre station.	—
	L'accès au réseau est limité par les régliages de pare-feu de vos péripériques réseau (teils que le routeur large bande).	Vérifiez les régliages de pare-feu de vos péripériques réseau. La radio Internet n'est lisible que lorsqu'elle passse par le port désigné par chaque station radio. Le numéro de port varie selon la station radio.	—

Anomalies	Causes possibles	Actions correctives	Page
Le plateau du disque ne se referme pas complètement.	Un object obtrue le plateau.	Vérifiez attentivement le plateau et retirez l'objet.	—
La lecture du disque ne démarre pas.	Le disque est endommagé.	Vérifiez attentivement le disque et remplacez-le le cas échéant.	—
	Présence d'humidité sur le bloc optique.	Attendez 20 à 30 minutes après la mise sous tension de l'appareil, puis essayez de dire le disque.	—
	Le disque est inséré à l'envers.	Rechargez le disque en orientant l'étiquette vers le haut.	—
	Le disque est sale.	Nettoyez le disque.	33
	Le format du fichier MP3 ou WMA n'est pas compatible avec cet apparéil.	Remplacez le disque par un disque correctement enregistré pouvant être lu par cet apparéil.	33
La lecture du disque ne démarre pas.	Le disque CD-RW (réinscribable) n'est pas correctement enregistré.	Remplacez le disque par un disque correctement enregistré pouvant être lu par cet apparéil.	33
	Il s'agit d'un disque non standard ne pouvant pas être lu par cet apparéil.	Remplacez le disque par un disque correctement enregistré pouvant être lu par cet apparéil.	33
La lecture est retardée ou commence au mauvais endroit.	Le disque est rayé ou endommagé.	Vérifiez attentivement le disque et remplacez-le le cas échéant.	33
Parasites provenant de l'intérieur du plateau du disque.	Le disque est déformé.	Remplacez le disque.	—

Messages à l'afficheur du panneau avant

Message	État
Access error	Un problème est survenu lors de l'acheminement du signal du réseau vers l'unité.
Connected	Connecté au réseau.
Initializing	Initialisation des régles réseau.
List updated	La liste du contenu de la passerelle multimédia a été mise à jour.
LOADING	Le contenu spécifique est en cours de chargement.
No content	Cetteil ne trouve aucin contenu.
NO DISC	Aucun CD n'est inséré dans le plateau du disque.
Not available	L'opération que vous avez tenté d'effectuer n'est pas disponible.
Not Connected	La connexion au réseau n'est pas possible.
OPEN	Le plateau du disque est ouvert.
Program Clear	La plage programmée a été supprimée.
Searching...	L'teil recherche du contenu.
Unknown DISC	Le format du disque charge n'est pas pris en charge par l'teil.
Unsupported	Le contenu spécifique ne peut pas être lu.

Informations complementaires

Cette section donne une description générale du DLNA (Digital Living Network Alliance) et du NAS (Network Attached Storage - Stockage en réseau).

DLNA

« DLNA » est l'abréviation de « Digital Living Network Alliance », une alliance visant à promouvoir l'interopérabilité des appareils de réseaux domestiques, tels les appareils électroniques numériques grand public.

Les appareils DLNA sont regroupés en quatre catégories : passerelle multimédia numérique (DMS), diffuseur multimédia numérique (DMR), lecteur multimédia numérique (DMP) et Media Controller numérique (DMC).

Une « passerelle multimédia numérique (DMS) » est un dispositif permettant de stocker ou de distribuer du contenu numérique tel que des fichiers de musique. En ce qui concerne le système qui utilise cet appareil, les PC et les NAS sont considérés comme des « passerelles multimédia numiques (DMS) »

Un « Media Controller numérique (DMC) » est un dispositif permettant de commander du contenu numérique.

L'application dédiée sur le périphérique mobile correspond au « Media Controller numérique (DMC) » pour le système qui utilise cet appareil.

Un « diffuseur multimédia numérique (DMR) » est un dispositif permettant de recevoir des instructions en provenance d’un « Media Controller numérique (DMC) » et de diffuser un contenu numérique, comme cet appareil.

De même, un « lecteur multimédia numérique (DMP) » est un dispositif capable de diffuser du contenu numérique stocké sur une « passerelle multimédia numérique (DMS) »

« NAS » est l’abréviation de « Network Attached Storage », qui signifie « Stockage en réseau ». En connectant votre NAS et votre réseau domestique directement à un câble réseau, le NAS peut devenir un périphérique de stockage comme un disque dur. Si votre NAS est compatible avec le DLNA, vous pouvez partager votre musique, vos images ou vos vidéos sur le même réseau domestique qu’une passerelle multimédia numérique.

PC pris en charge

PC sur lequel le Windows Media Player 11 ou le Windows Media Player 12 est installé.

NAS pris en charge

Le NAS est compatible avec le DLNA version 1.5.

Périphériques mobiles pris en charge

Pour plus de détails, veuillez consulter le site Web de Yamaha.

Disques lisibles

Utilisez des disques compact comptant les marques ci-dessous.

Marque	Détails
COMPACT DISC DIGITAL AUDIO	Disques compacts (audionumériques)
COMPACT DISC DIGITAL AUDIO Recordable	Disques audionumériques CD-R, CD-RW • Disques CD-R ou CD-RW portant au moins l'une des mentions suivantes. FOR CONSUMER FOR CONSUMER USE FOR MUSIC USE ONLY • Disques CD-R ou CD-RW finalisés uniquement.
COMPACT DISC ReWritable	Remarque Il est possible que cet apparéil ne puisse pas effectuer la lecture de certains disques CD-R/ CD-RW ou de disques sur lesquels l'enregistrement n'a pas été effectué correctement.
COMPACT DISC ReWritable	Disques CD-TEXT Le titre du disque, le nom de l'artiste, et le nom du morceau sont aussi affichés ainsi que le temps écoulé lors de la lecture d'un CD avec CD TEXT.

Pour lire un CD de 8 cm (3 po)

Placez-le dans le renfoncement du plateau du disque. Ne mettez pas de CD de taille normale de 12cm (5 po) sur un CD de 8cm (3 po).

Remarques

• N'utilisez pas de disques de formes non standard (cœur, etc.) en vente sur le marché, car ils risquent d'abimer l'appareil. N'utilisez pas de disques avec du ruban adhésif, des joints ou de la colle.

Sinon, ce disque risque de se coincer dans l'appareil et de l'endommager.

• Manipulez avec soin le disque afin de ne pas rayer la surface de lecture. Ne voilez pas les disques.

• Afin de conserver la surface de lecture propre, essuyez-la avec un chiffon propre et sec. N'utilisez jamais de nettoyeur pour disque, d'atomiseur ou de solution chimique.
• N’essuyez pas avec un mouvement circulaire ; essuyez du centre vers le bord en un mouvement droit.

• Utilisez un stylo à embout deux lorsque vous écrivez sur l'étiquette du disque.
• Lorsque le disque n'est plus utilisé, retirez-le de l'appareil et rangez-le dans son coffret.
• Ne pas exposer les disques à la lumière directe du soleil, à une température élevée ou à une humidité excessive pendant une période prolongée.

Remarque

N'utilisez pas de dispositif de nettoyage optique, car cela pourrait entraîner un dysfonctionnement.

DLNA

Formats	Réponse en fréquence (kHz)	Quantification en bits
WAV*1	8 à 192	16/24
MP3*2	8 à 48	16
WMA*3	8 à 48	16
AAC	8 à 48	16
FLAC	8 à 192	16/24

1 Seuls les fichiers au format PCM sont lisibles. 2 Les fichiers MP3 PRO ne sont pas pris en charge. 3 Les fichiers WMA PRO et Lossless ne sont pas pris en charge.

Disques

Formats	Réponse en fréquence (kHz)	Quantification en bits
MP3	8 à 48	16
WMA	16 à 48	16

Remarques

• La lecture des fichiers MP3 ou WMA commence par ordre alphabétique.
• Cet appareil ne peut pas lire les fichiers WMA (DRM) protégés par les droits d'auteur.
• Le disque doit être compatible ISO 9660.
• Il se peut que le temps écoulé ne s'affiche pas correctement lors de la lecture de contenus de débits binaires variables.

• NETWORK

Connexion Ethernet 10Base-T/100Base-TX Radio Internet Service vTuner pour pris en charge Fonction PC client DLNA Version1.5 (fonction DMR) AirPlay Compatible avec AirPlay

ANALOG OUT 2 canaux (L/R) DIGITAL OUT

Optique × 1 Coaxial × 1

DC OUT. 1

Section AUDIO

• Niveau de sortie 1 kHz 0 dB, fs 44,1 kHz 2,0 ± 0,3 V
• Rapport signal/bruit (réseau IHF-A) 1 kHz, 0 dB, fs 44,1 kHz 110 dB minimum
• Dynamique 1 kHz, 0 dB, fs 44,1 kHz 100 dB minimum Distorsion harmonique 1 kHz, 0 dB, fs 44,1 kHz.003 % maximum
• Réponse en fréquence CD. 2 Hz à 20 kHz, -3 dB NETWORK

fs 48kHz 2Hz à 24kHz, -3 dB fs 96kHz 2Hz à 48kHz, -3 dB fs 192kHz 2Hz à 96kHz, -3 dB

Généralités

Alimentation 230 V CA, 50Hz - Consommation 10 W - Consommation en veille Veille du réseau activée. 2,5 W Veille du réseau désactivée. 0,4 W - Dimensions (1 × h × p) 435 × 86 × 260 mm Poids 3,2 kg

• Notez que toutes les caractéristiques techniques sont susceptibles d’être modifiées sans avis préalable.

AirPlay fonctionne avec l'iPhone, l'iPad et l'iPod touch avec iOS 4.3.3 ou une version ultérieure, Mac avec OS X Mountain Lion, et Mac et PC avec iTunes 10.2.2 ou une version ultérieure.

AirPlay, iPad, iPhone, iPod touch, iTunes et Retina sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

iPad Air et iPad mini sont des marques commerciales d'Apple Inc.

Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.

Internet Explorer, Windows Media Audio et Windows Media Player sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Android et Google Play sont des marques de commerce de Google, Inc.

Cet appareil prend en charge les connexions réseau.

DLNA™ et DLNA CERTIFIED™ sont des marques commerciales ou des marques déposées de Digital Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.

Institut

Technologie d'encodage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thomson.

2 batteries (AA, R6, UM-3)

Copyright © 2007-2010 Baptiste Lepilleur

Information concernant la collecte et le traitement des piles usagées et des déchets d'équipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

Information sur le traitement dans d'autres pays en dehors de l'union européenne

Ces symboles sont seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole « pile » (les deux symboles du bas) :

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas, il respecte les exigences établies par la directive pour le produit chimique en question.

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Éviter l'exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

Type Laser semi-conducteur GaAs/GaAlAs

Longueur d'onde 790 nm

Puissance de sortie 10mW
