MODE D'EMPLOI WAC505 NETGEAR

802.11 Wave 2 AC1200

Configuration du point d'accès Configuration du point d'accès Le tableau ci-dessous illustre les deux options de configuration disponibles pour vous et la configuration requise pour le point d'accès (PA). ¾¾ Choisissez l'une des méthodes suivantes pour configurer le point d'accès :

• Méthode 1 : Utilisez l'application NETGEAR Insight. Sur votre appareil mobile iOS ou Android, rendez-vous dans la boutique d'applications. Recherchez NETGEAR Insight, puis téléchargez l'application. Option de configuration Source Exigences Informations d'alimentation supplémentaires de configuration PA vers switch PoE Ethernet PoE None (Aucun) Consultez ce guide PA vers switch non PoE Ethernet Adaptateur secteur Adaptateur secteur Consultez le manuel de l'utilisateur Insight Remarque : pour plus d’informations sur l’option de configuration avec un adaptateur secteur, consultez le Manuel d’utilisation du point d’accès WiFi Cloud intelligent managé via NETGEAR Insight (WAC505), que vous pouvez télécharger sur le site www.netgear.com/support. Avant de placer le point d'accès en hauteur, configurez-le et testez-le pour vérifier sa connectivité réseau WiFi. Assurez-vous d’exécuter la dernière version du firmware sur votre appareil. Insight Contenu de l'emballage Déballez la boîte et vérifiez-en le contenu :

Guide d'installation

Kit d'installation au mur/au plafond ¾¾ Pour configurer le point d'accès avec un switch PoE : Connectez un câble Ethernet entre le port de réseau local sur le point d'accès et un switch Power over Ethernet (PoE) connecté à votre réseau ou routeur connecté, à son tour, à Internet. (Le port de réseau local sur le point d'accès est un port Ethernet PoE). Après avoir connecté le point d'accès au switch PoE, le voyant d'alimentation du point d'accès s'allume en orange fixe. Après environ une minute, le voyant d'alimentation s'allume en vert fixe et le point d'accès est prêt à effectuer la configuration initiale (voir Configuration du point d’accès).

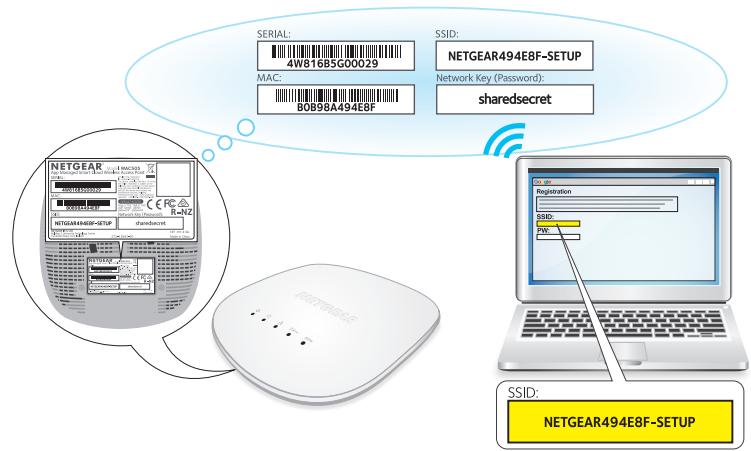

Ouvrez l'application NETGEAR Insight et connectez-vous à votre compte NETGEAR ou créez un nouveau compte avec lequel vous connecter. Puis, suivez les invites de l'application NETGEAR Insight pour découvrir et enregistrer le point d'accès sur le réseau de façon à pouvoir configurer et gérer le point d'accès. Pour plus d’informations sur l’application NETGEAR Insight, reportez-vous aux articles de la base de connaissances NETGEAR sur netgear.com/support. Méthode 2 : Connectez-vous via WiFi. A partir de votre ordinateur ou appareil mobile, connectez-vous via WiFi au réseau WiFi par défaut du point d'accès (SSID). Le SSID par défaut se trouve sur l'étiquette du point d’accès située sous celui-ci. Il est au format NETGEARxxxxxxSETUP. Le mot de passe par défaut est sharedsecret. Le tableau de la page suivante illustre le comportement de base du voyant sur le point d'accès. (Suite sur la page suivante)

Ouvrez un navigateur Web. Dans la barre d'adresse, entrez www. routerlogin.net (ou www.aplogin.net), que vous pouvez utiliser uniquement lors de la configuration initiale du point d'accès. La page de configuration aisée « Day Zero » s'affiche. Sélectionnez l'option autonome du mode de gestion. La page s’ajuste de telle façon que vous puissiez spécifier les paramètres de base, y compris le pays d’utilisation1, le fuseau horaire, le mot de passe pour vous connecter au point d’accès et le nom du réseau WiFi (SSID) et le mot de passe pour vous connecter au réseau WiFi. Une fois que vous avez enregistré ces paramètres de base, la page de configuration aisée « Day Zero » ne s'affiche plus lorsque vous vous connectez. Méthode 3 : Connectez-vous à via Ethernet. Ouvrez un navigateur Web sur un ordinateur connecté au même sous-réseau Ethernet que le point d'accès ou directement au port de réseau local du point d'accès par le biais d'un câble Ethernet. Saisissez l'adresse IP du point d'accès dans la barre d'adresse. Remarque : Si le point d'accès est connecté à un réseau qui comprend un serveur DHCP (ou un routeur qui fonctionne comme un serveur DHCP), vous pouvez déterminer l'adresse IP à l'aide d'un scanner en réseau IP. Sinon, l'adresse IP par défaut du point d’accès sera 192.168.0.100.2 La page de configuration aisée « Day Zero » s'affiche. Sélectionnez l'option autonome du mode de gestion. La page s’ajuste de telle façon que vous puissiez spécifier les paramètres de base, y compris le pays d’utilisation1, le fuseau horaire, le mot de passe pour vous connecter au point d’accès et le nom du réseau WiFi (SSID) et le mot de passe pour vous connecter au réseau WiFi. Une fois que vous avez enregistré ces paramètres de base, la page de configuration aisée « Day Zero » ne s'affiche plus lorsque vous vous connectez.

1. Vérifiez que le pays est défini sur l’emplacement où l’appareil est installé. Vous êtes responsable

de la conformité aux réglementations locales, régionales et nationales définies pour les canaux, les niveaux de puissance et les plages de fréquences.

2. Si vous utilisez un câble Ethernet de votre ordinateur vers le port de réseau local du point

d'accès et que le point d'accès fonctionne avec son adresse IP par défaut, assurez-vous que l'adresse IP de votre ordinateur est dans le sous-réseau 192.168.0.x, avec un masque de sous-réseau

255.255.255.0 et une adresse IP de la passerelle par défaut 192.168.0.1.

Building 3, University Technology Centre, Curraheen Road, Cork, Irlande Vérification de l'état Voyant Voyant d'alimentation Voyant Insight Voyant de réseau local Description

• Désactivé. Le système est hors tension.
• Vert continu. Le système est sous tension et le point d'accès est prêt.
• Orange continu. Pendant le démarrage, le voyant d'alimentation s'allume en orange fixe. Si après 5 minutes le voyant reste allumé en orange, une erreur d'initialisation s'est produite.
• Clignotement rapide orange. Une mise à jour du micrologiciel (firmware) est en cours.
• Désactivé. Mode autonome ou mode Insight. Aucune connexion au cloud.
• Bleu continu. Mode Insight. Connecté au cloud.
• Désactivé. Aucune liaison Ethernet détectée.
• Orange continu. Liaison Ethernet 10 ou 100 Mbit/s détectée.
• Orange clignotant. Activité Ethernet 10 ou 100 Mbit/s détectée.
• Vert continu. Liaison Ethernet 1000 Mbit/s détectée.
• Vert clignotant. Activité Ethernet 1000 Mbit/s détectée. Voyant WLAN 2,4 G

• Désactivé. L'émetteur-récepteur radio WiFi 2,4 GHz est éteint.
• Vert continu. L'émetteur-récepteur radio WiFi 2,4 GHz est allumé.
• Bleu continu. Un ou plusieurs clients de réseau sans fil sont connectés à la radio 2,4 GHz.
• Bleu clignotant. Trafic de réseau sans fil détecté sur la radio 2,4 GHz. Voyant WLAN

• Désactivé. L'émetteur-récepteur radio WiFi 5 GHz est éteint.
• Vert continu. L'émetteur-récepteur radio WiFi 5 GHz est allumé.
• Bleu continu. Un ou plusieurs clients de réseau sans fil sont connectés à la radio 5 GHz.
• Bleu clignotant. Trafic de réseau sans fil détecté sur la radio 5 GHz. Pour plus d’informations sur les voyants, consultez le Manuel d’utilisation du point d’accès WiFi Cloud intelligent managé via NETGEAR Insight (WAC505), que vous pouvez télécharger sur downloadcenter.netgear.com/. Déploiement du point d'accès Pour un fonctionnement optimal du point d'accès, choisissez un endroit surélevé (installation sur un mur ou au plafond), au milieu de votre zone de couverture WiFi et dans le champ de visibilité de tous les appareils mobiles que vous utilisez. Pour obtenir des informations sur le montage du point d’accès, consultez le Guide d’installation au mur ou au plafond du point d’accès WiFi Cloud intelligent managé via NETGEAR Insight (WAC505), que vous pouvez télécharger sur downloadcenter.netgear.com/. ¾¾ Procédure de déploiement du point d'accès :

1. Déconnectez le point d'accès et placez-le là où vous comptez l'utiliser.

2. Reconnectez le point d'accès.

Pour plus d'informations, consultez la section Vérification de l’état. A l'aide d'un appareil mobile ou WiFi, vérifiez la connectivité en vous connectant au point d'accès et en utilisant un navigateur pour vous connecter à Internet. Assistance Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et manuels de l'utilisateur les plus récents et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR. Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse http://support.netgear.com/app/answers/detail/a_id/11621/. Pour obtenir les informations relatives à la conformité légale, visitez la page http://www.netgear.com/about/regulatory/. Reportez-vous au document relatif à la conformité légale avant d’alimenter le point d'accès. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, Etats-Unis © NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement. Mars 2018
