MODE D'EMPLOI DES-1016D D-LINK

Manuel d'utilisation

Modem-routeeur ADSL2+/VDSL2 bi-bande Gigabit sans fil AC1200

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.00	16 juin 2016	Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respecte.

Apple®, Apple logo®, Safari®, iPhone®, iPad®, iPod touch® et Macintosh® sont des marques déposées d'Apple Inc. aux États-Unis et dans d'autres pays. App Store™ est une marque de service d'Apple Inc.

Le navigateur Chrome™, Google Play™ et Android™ sont des marques de Google Inc.

Internet Explorer, Windows et le logo Windows sont des marques du groupe Microsoft.

Copyright © 2016 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Consommation électrique ErP

Ce périphérique est un produit ErP (Energy related Products = Products liés à la consommation d'énergie) doté de la fonction HiNA (High Network Availability = Grande disponibilité au réseau) et il passé automatiquement en mode veille réseau dans la minute suivant une interruption de la transmission des paquets afin d'économiser l'énergie. Vous pouvez également l'eteindre via son interrupteur Marche/Arrêt, pour économiser l'énergie lorsque vous n'en ave pas besoin.

Veille réseau : 4,761 watts

Éteint:0,1878 watts

Table des matières

Preface..

Présentation du produit 1

Contenu de la boîte 1

Configuration système requise 2

Introduction 3

Caractéristiques 4

Description du matériel 5

Panneau arrirè 5

Panneau latorial 6

Voyants 7

Installation 8

Pré-requis 8

Éléments à prendre en compte avant d'installer le réseau

sans fil 9

Configuration manuelle 10

Mise en route 12

Assistant de configuration 13

Configuration. 19

Accueil 19

Internet 20

IPv4 21

DSL 22

D-Link. 23

Clients connectés 24

Péripérisque USB. 25

Paramètres 26

de configuration 26

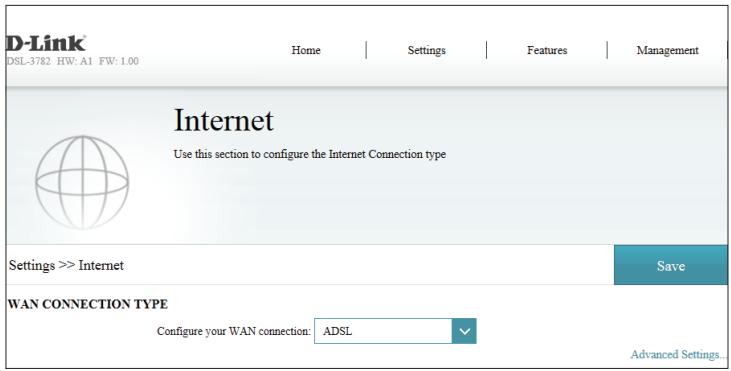

Internet 26

ADSL 27

VDSL 29

Paramètres du réseau étendu 30

IP dynamique (DHCP) 30

IP statique 31

PPPoE 32

PPPoA 34

Mode Pont 35

Sans fil 36

DMZ (hôte exposé) 53

Filtrage IP/MAC 54

Filtre IP 54

Filtre MAC 56

Acheminement statique 57

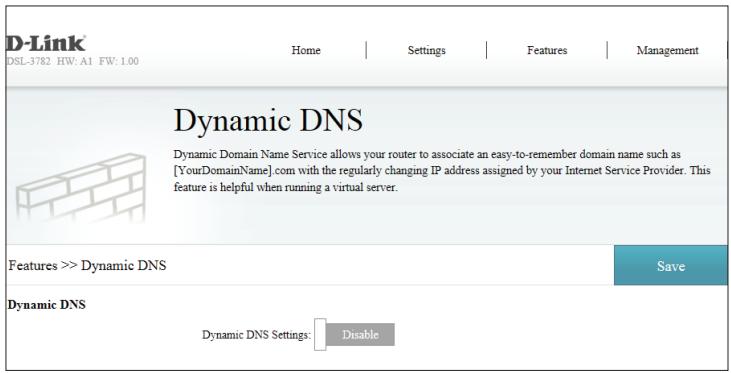

DNS dynamique 58

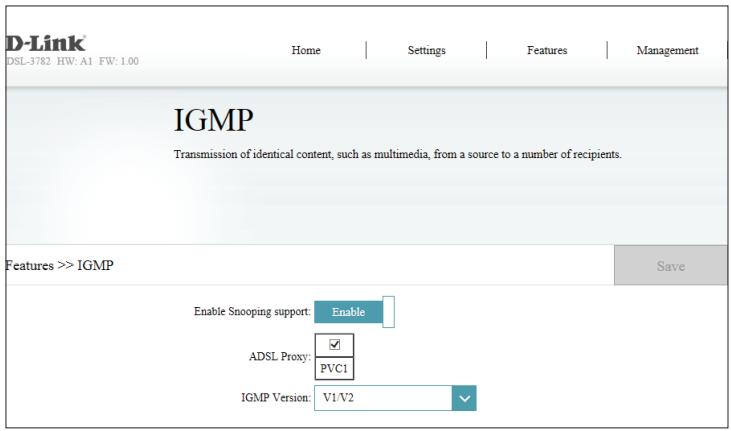

IGMP 59

Filtre Web 60

Gestion 61

Heure et calendrier 61

Heure. 61

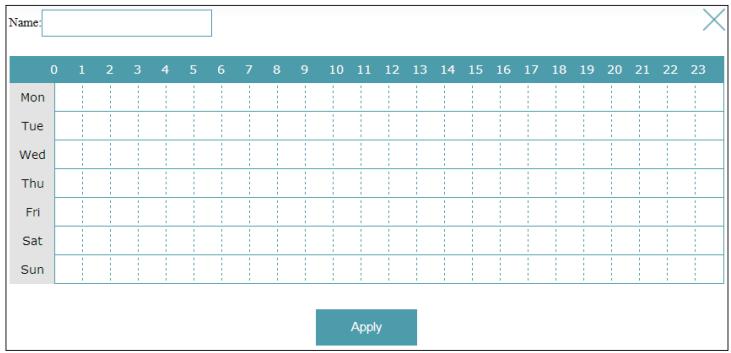

Programmation 62

Journalisation des infos. 63

Journal système 64

Paramètres système 65

Admin. 66

Mise à jour du microprogramme 67

Statistiques 68

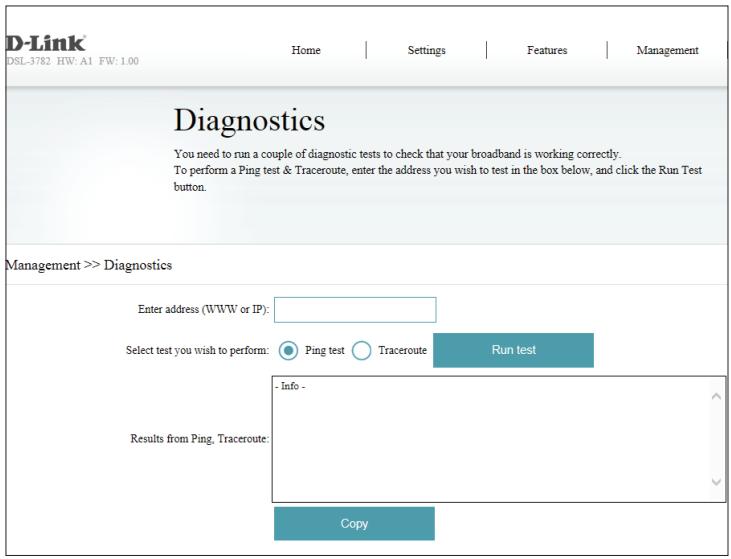

Diagnostics 69

Connector et partager un périphérique USB 70

Connector et partager un périphérique de stockage USB ... 70

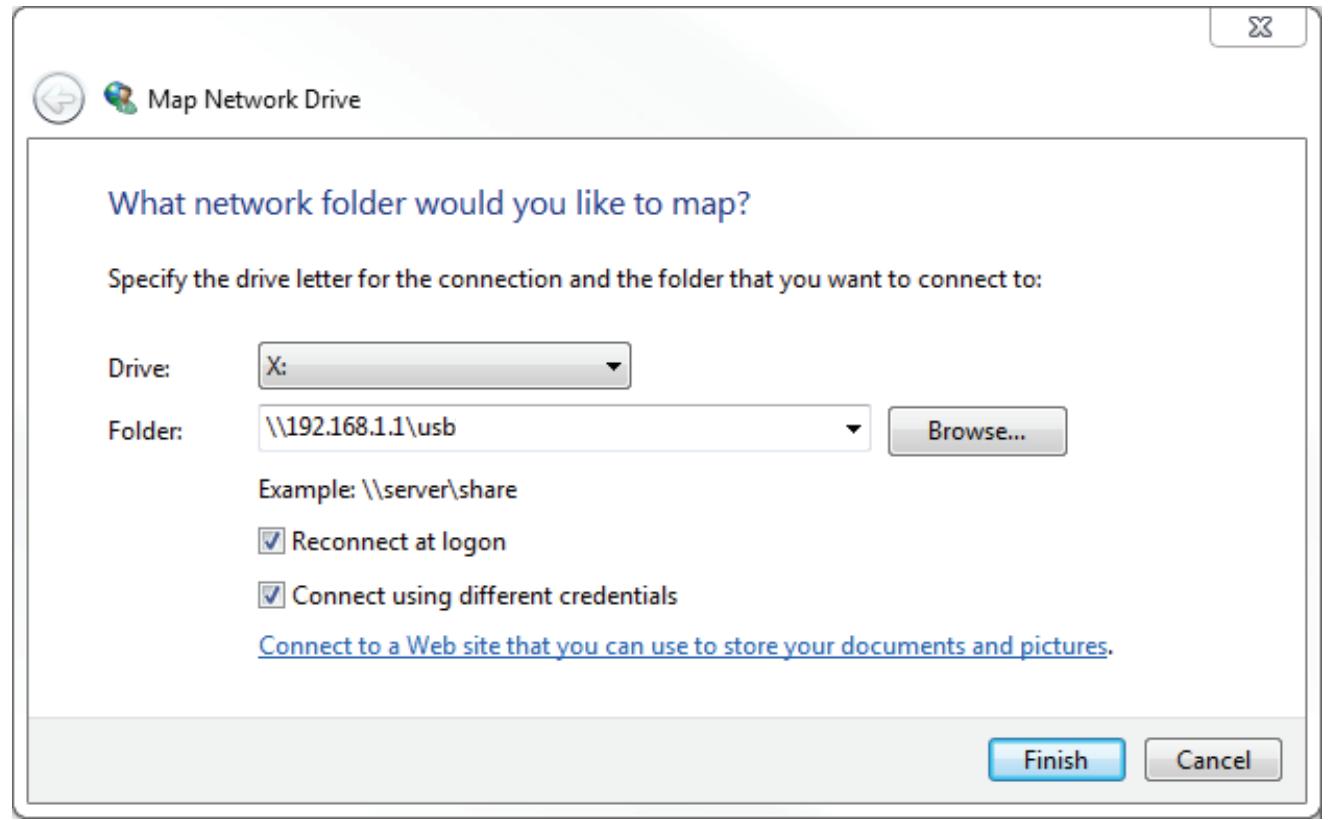

Connexion à partir d'un PC Windows. 71

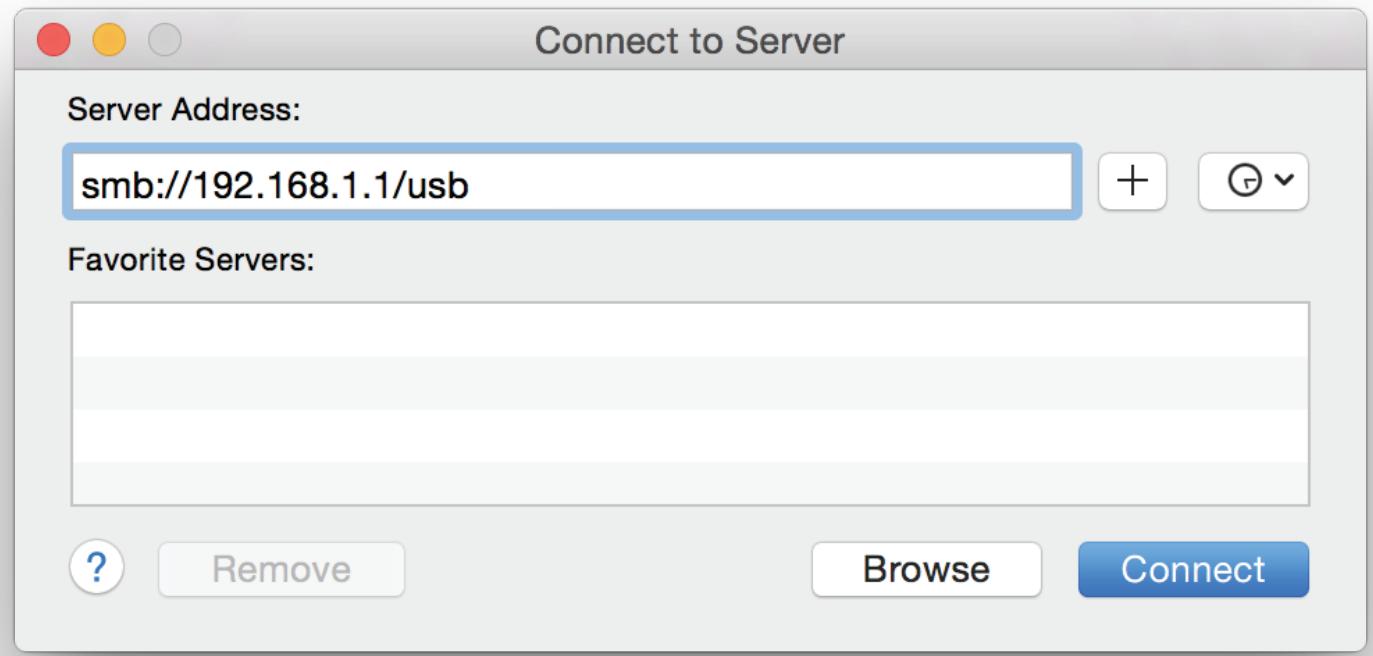

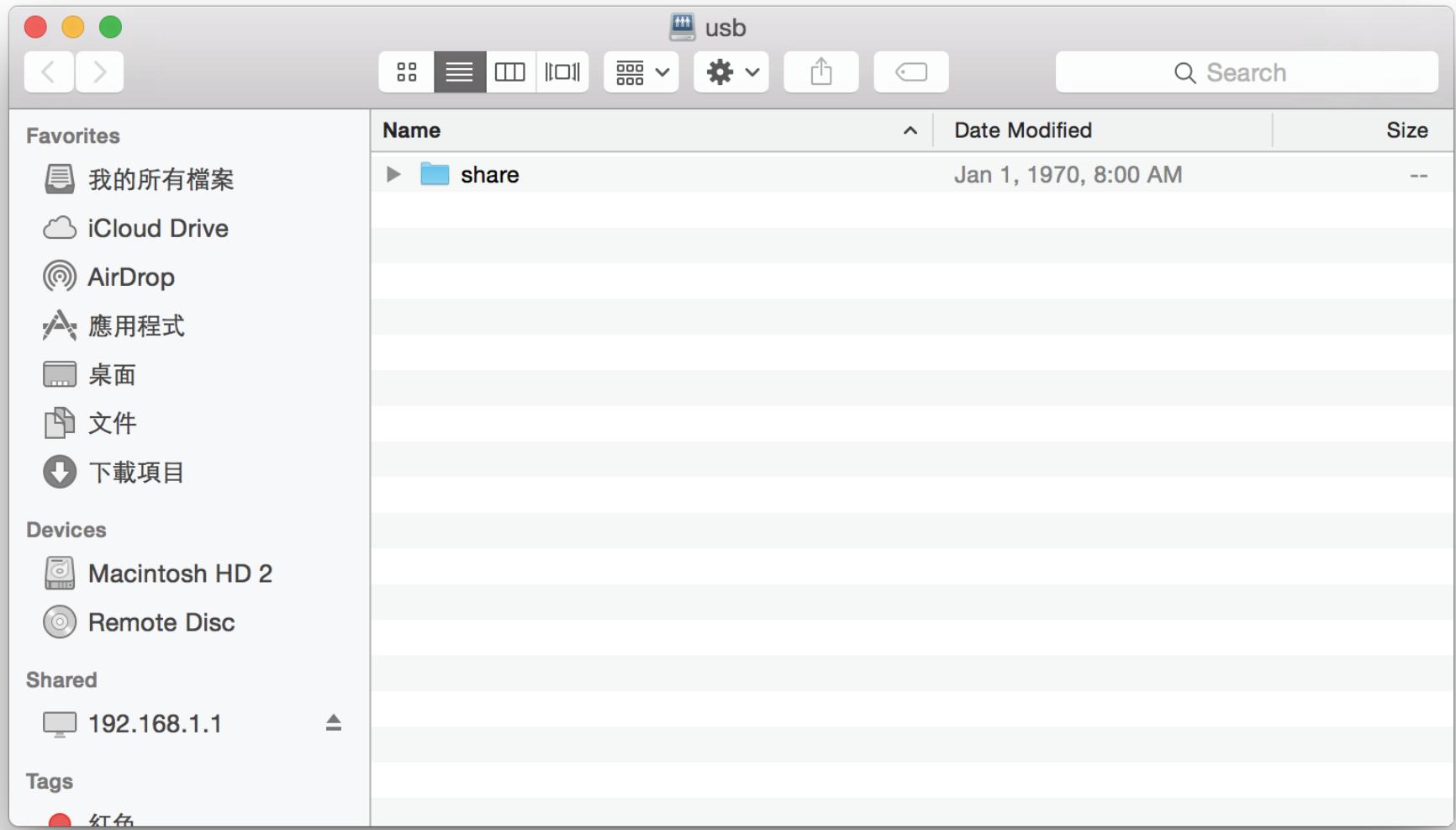

Connexion depuis un Mac. 76

Connexion d'un client sans fil à votre routeur 80

Bouton WPS 80

Windows® 10 .81

Windows® 8. 83

WPA/WPA2 83

Windows® 7. 85

WPA/WPA2 85

WPS. 87

Windows Vista 91

WPA/WPA2 92

Résolution des problèmes 94

Bases de la connexion sans fil 98

Définition de « sans fil » 99

Conseils 101

Modes sans fil. 102

Bases de la mise en réseau 103

Vérifiez votre adresse IP 103

Attribution statique d'une adresse IP 104

Sécurité du réseau sans fil 105

Définition du WPA 105

Caracteristiques techniques 106

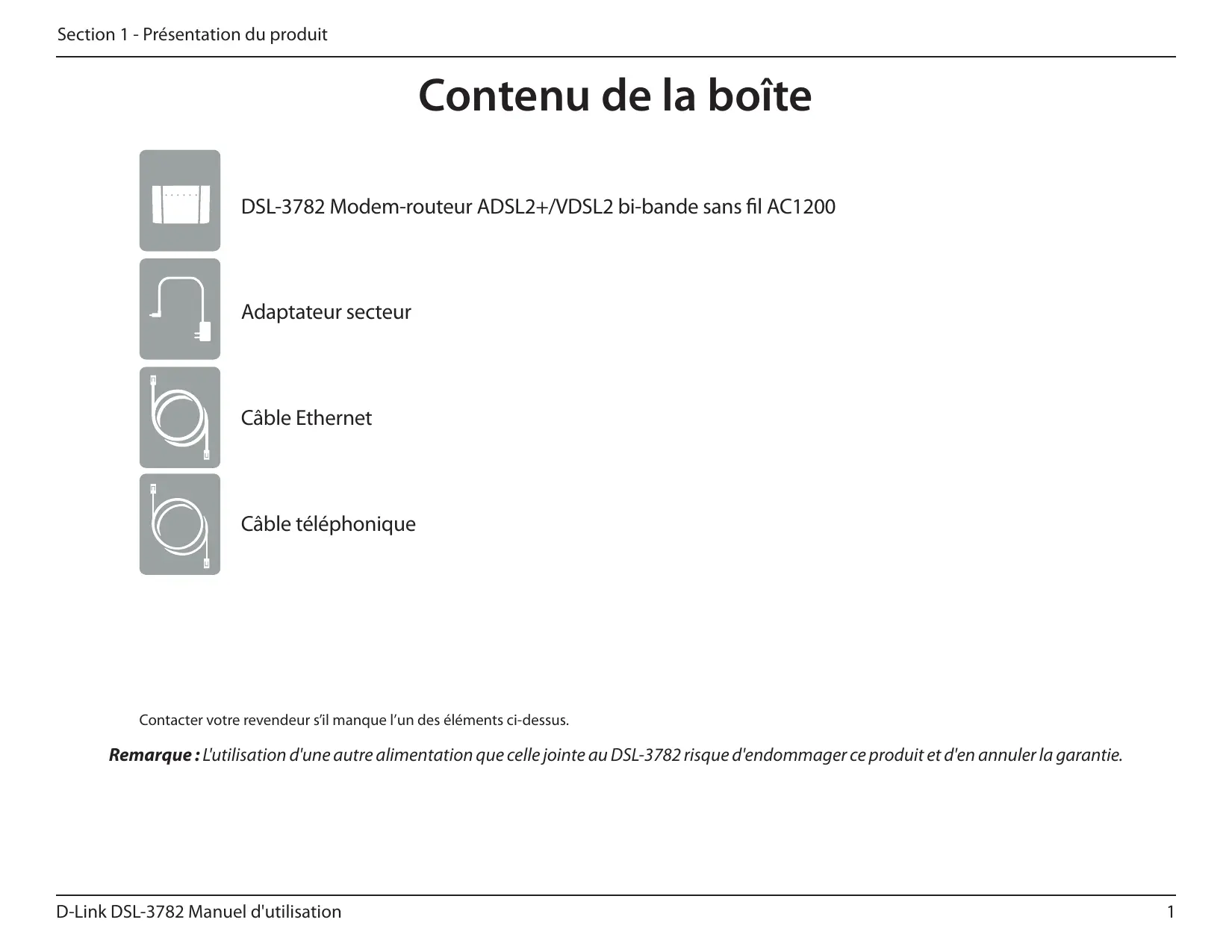

Contenu de la boîte

DSL-3782 Modem-routeur ADSL2+/VDSL2 bi-bande sans fil AC1200

Adaptateur secteur

Cable Ethernet

Cable téléphonique

Contacter votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une autre alimentation que celle jointe au DSL-3782 risque d'endommager ce produit et d'en annuler la garantie.

Configuration système requise

Configuration réseau requise

• Un abonnement actif à un fournisseur d'accès à Internet utilisant l'un des types de connexions suivants: • Une connexion VDSL/ADSL à une ligne téléphonique utilisant le port DSL • Une connexion sans fil 802.11ac/n/g/b/a ou un port Ethernet

Exigences relatives à l'utilitaire de configuration Web

Ordinateur avec: • Microsoft Windows® 10/8/7/Vista/XP SP3 ou Mac avec OS X 10.7 ou une version supérieure • Adaptateur Ethernet installé Configuration requise pour le navigateur: • Internet Explorer 8 ou une version supérieure • EDGE Browser 20 ou une version supérieure • Firefox 20 ou une version supérieure • Safari 4 ou une version supérieure • Chrome 17 ou une version supérieure Windows® de Windows: Vérifiez que vous avez installé la dernière version de Java. Visitez le site www.java.com pour télécharger la dernière version.

Introduction

Le DSL-3782 Modem-routeur ADSL2+/VDSL2 bi-bande sans fil AC1200 D-Link partage libre connexion Internet DSL sur un sans fil AC ultrarapide et utilise la technologie de formation de faisceau AC afin de maximiser la vitesse et la portée de votre signal sans fil, dépassant largement les péripériques 802.11n et les normes plus ancériennes, ainsi que les péripériques compatibles 802.11ac sans formation de faisceau. Il est également équipé d'un port USB et de quatre ports Ethernet rapides 10/100.

La technologie de partage USB du DSL-3782 vous permet de profiter du partage de fichiers. Il vous suffit de raccorder un disque de stockage USB sur le port USB situé à l'arrière de votre DSL-3782 pour acceder à des fichiers, diffuser des videos, consulter des photos ou écouter de la musique sur votre ordinateur portable ou vos péripériques mobiles. L'interface intuitive permet à quiconque de se connecter immédiatement à différentes options de divertissement stockées en toute sécurité sur votre propre péripérisque de stockage.

Le DSL-3782 atteint des vitesses incroyables, dispose d'une technologie à antennes intelligentes, possède des ports rapides et de solides fonctions de sécurité.

Caractéristiques

• Mise en réseau sans fil plus rapide - Le DSL-3782 est compatible bi-bande jusqu'à 1200 Mbits/s* pour vos périphériques sans fil. Il fonctionne sur les bandes 2,4 GHz et 5 GHz pour permettre une séparation du traffic pour que les utilisateurs puissant participer à des activités à large bande passante, comme les flux video, les yeux en ligne et l'audio en temps réel, sans affecter le traffic à faible priorité comme le courrier électronique et le surf sur le web.
• Compatibilité avec les péripériques 802.11n/g/b/a : le DSL-3782 reste parfaitement rétrocompatible avec les normes 802.11n, 802.11g et 802.11a ; il peut donc être connecté à tous les péripériques sans fil 802.11n, 802.11g, 802.11b et 802.11a existants.

• Fonctions avancées : l'interface Web affiche plusieurs fonctions de gestion avancées du réseau, dont :

• Filtrage : appliquez simplement un filtrage du contenu basé sur l'adresse IP, l'adresse MAC, l'URL et/ ou le nom de Domaine.

• Calendrier : les fonctions de pare-feu, sans fil et de transfert de port peuvent être programmées pour être actives en fonction d'un calendrier que vous définissez.

• Assistant de configuration convivial: grâce à son interface Web simple d'utilisation, le DSL-3782 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

• Débit maximum du signal sans fil provenant des caractéristiques 802.11a, 802.11b, 802.11g, 802.11n et 802.11ac de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la construction, peuvent réduire le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Description du matériel

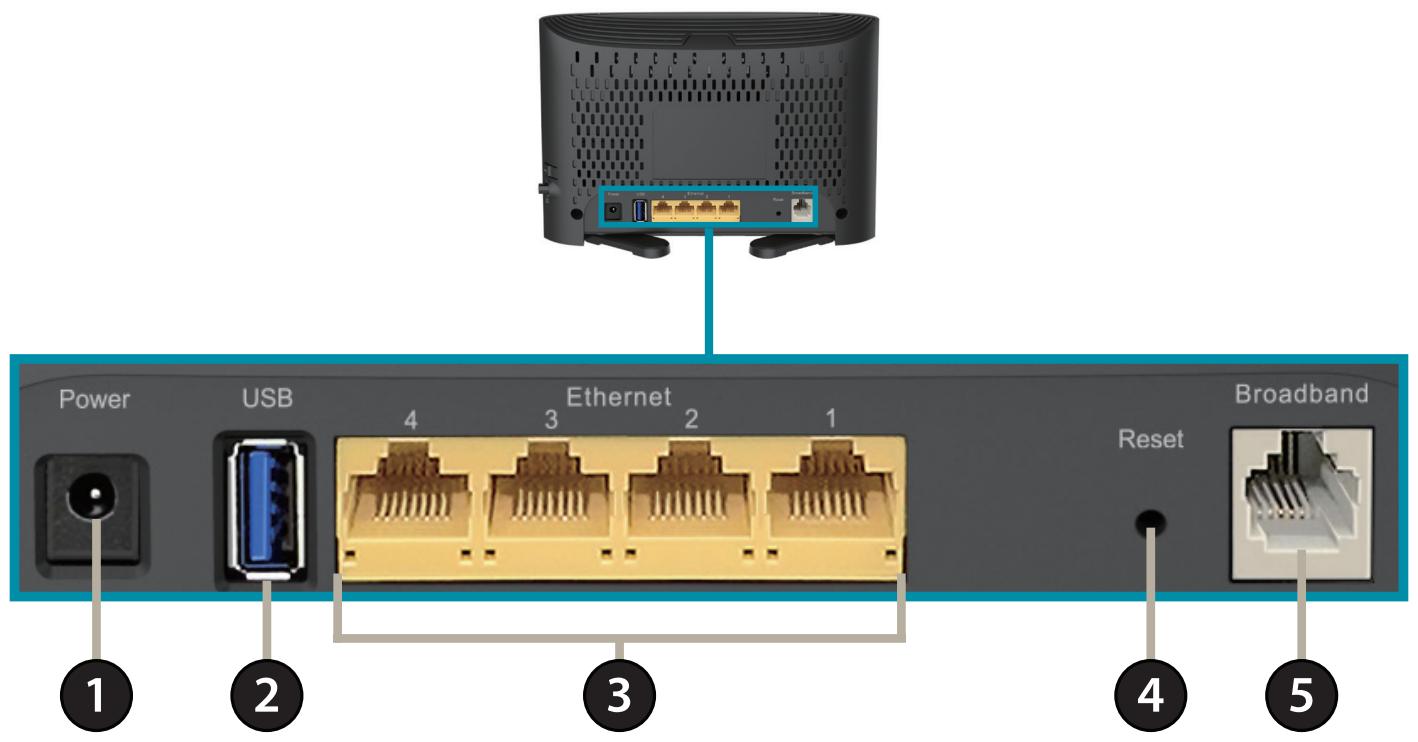

Panneau arrêté

1	Connecteur d'alimentation	Connecteur pour l'adaptateur secteur fourni.
2	Port USB 2.0	Permet de connecter des clés USB pour partager du contenu.
3	Ports du réseau local (1-4)	Permet de connecter des péripériques Ethernet tels que des ordinateurs, des commutateurs, des péripériques de stockage (NAS) et des consoles de jeu.
4	Bouton de réinitialisation	Pour réinitialiser le péripérique à ses paramètres d'usine par défaut, utilisez un trombone pour appuyer sur le bouton de réinitialisation pendant 5 secondes.
5	Port DSL	Permet de se connecter à une ligne téléphonique DSL.

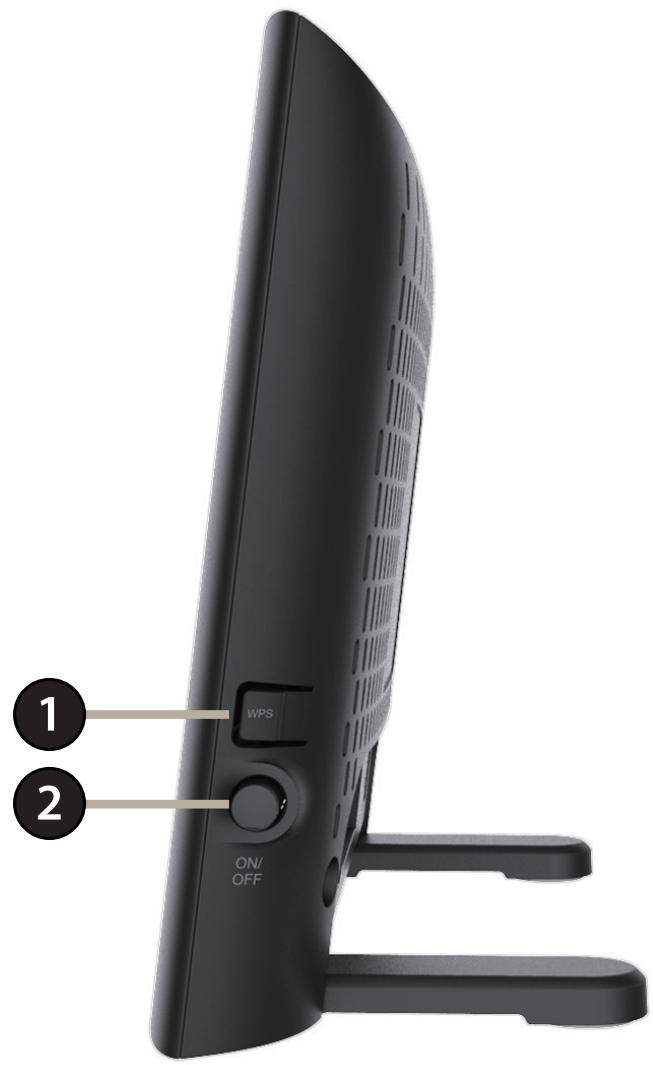

Panneau létéral

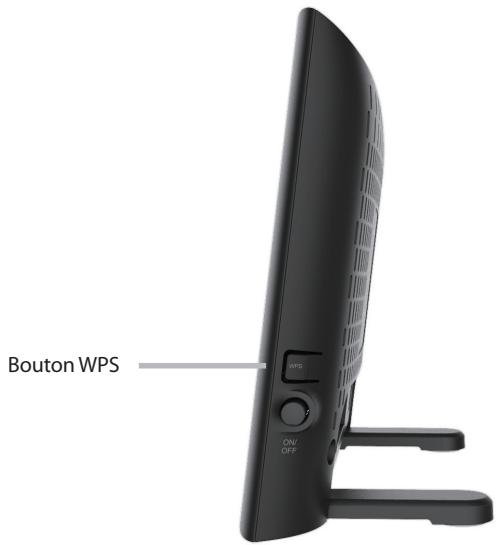

1	Bouton WPS	Appuyez pour lancer le processus WPS et créé automatiquement une connexion sûre vers un client WPS.
2	Bouton de mise sous tension	Appuyez sur le bouton de mise sous tension pour allumer et éteindre le DSL-3782.

Description du matériel

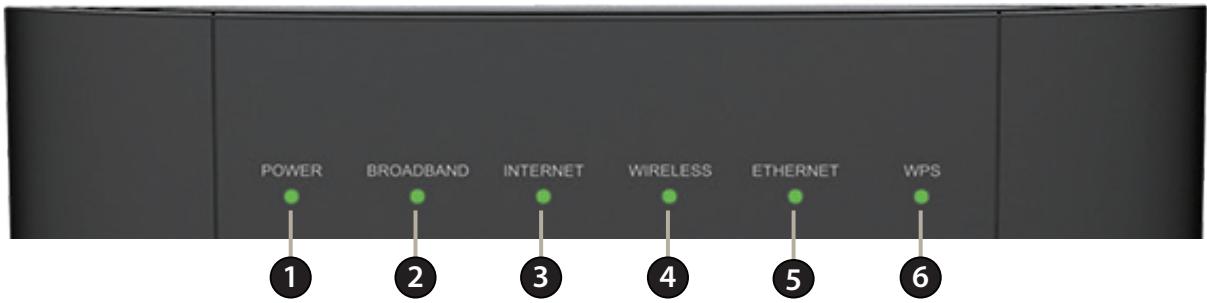

Voyants

1	Alimentation	Vert fixe	Un voyant vert fixe indique que l'appareil est allumé et fonctionne correctement.
		Rouge fixe	Une lumière rouge fixe indique que le périphérique démarre ou qu'une erreur est survenue.
2	Haut débit	Vert fixe	Lorsqu'il reste allumé en vert, la connexion à la ligne téléphonique ADSL est correcte.
		Vert clignotant	Un voyant vert clignotant indique que le port DSL est en train de négocier une connexion.
		Éteint	Un voyant éteint signifie qu'il n'y a aucune connexion sur une ligne téléphonique compatible DSL.
3	Internet	Vert fixe	Lorsque levoyant est vert, une connexion Internet est établie.
		Vert clignotant	Une luzière verte clignotante indique qu'il y a une activités Internet.
		Rouge fixe	En voyant allumé en rouge indique une panne PPP ou DHCP. Vérifiez votre nom d'utilisateur et un mot de passer.
		Éteint	Un voyant éteint signifie qu'il n'y a pas de connexion haut débit de disponible ou que la tentative de connexion Internet a expiré.
4	Sans fil	Vert fixe	Lorsque levoyant resté allumé en vert, les reseaux sans fil de 2,4/5 GHz sont actifs.
		Vert clignotant	Une luzière verte clignotante indique qu'il y a une activités sans fil.
		Éteint	Un voyant éteint signifie que la fonctionnalité sans fil est désactivée.
5	Ethernet	Vert fixe	Un voyant vert fixe indique qu'un périphérique est connecté au port LAN correspondant.
		Vert clignotant	Un tímoin vert clignotant indique qu'il y a une activités port LAN.
		Éteint	Un tímoin éteint indique qu'il n'y a pas de périphériques Ethernet connectés.
6	WPS	Vert clignotant	Un tímoin vert clignotant indique que le processus WPS est actif.

Installation

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le place pas dans une zone confinée, comme un placard ou une armoire, le grenier ou le garage.

Remarque: Cette section d'installation est écrite pour les utilisateurs qui configuent pour la première fois leur service Internet domestique avec le Modem-routeur ADSL2+/VDSL2 bi-bande Gigabit sans fil AC1200 DSL-3782 pour la première fois. Si vous remplacez un routeur et/ou modem DSL, vous pouze être améné à modifier ces étapes.

Pré-requis

Assurez-vous d'avoir les informations de service DSL fournies par votre fournisseur d'accès Internet à portée de main. Ces informations incluent probablement le nom d'utilitaire et le mot de passé de votre compte DSL. Vote FAI peut également vous fournir des paramètres de configuration de réseau étendu supplémentaires qui sont nécessaires pour étabrir une connexion. Ces informations peuvent comprendre le type de connexions (DHCP IP, Static IP, PPPoE ou PPPoA) et/ou des détails ATM PVC.
- Si vous connectez une quantité importante d'équipements de mise en réseau, c'est peut être une bonne idée de prendre le temps d'étiqueter chaque cable ou de prendre une photo de votre configuration existante avant d'effectuer toute modification.
- Nous vous sugérons de configurer votre DSL-3782 à partir d'un périphérique simple et de vérifier qu'il est connecté à Internet avant de connecter des périphériques supplémentaires.
- Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, voirlez à désactiver ou à désinstaller tout logiciel de connexion PPPoE, comme WinPoet, Broadjump ou EnterNet 300 de votre ordinateur car le DSL-3782 fournira cette fonctionnalité.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'exploitation de votre réseau sans fil. Vous doivent garder a l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 m. Placez les apparêils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Si vous voulez améliorer la réception, placez les apparciels de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'iso1ation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradient le signal du réseau sans fil.
4. Éloignez votre produit (au moins 3 à 6 pieds ou 1 à 2 mètres) des apparciels ou des dispositifs électriques qui émettent des RF.
5. Si vous utilisez les telephones sans fil de 2,4 GHz ou X-10 (les produits sans fil, tels que les ventilateurs de plafond, les lumières, et les systèmes de sécurité domestiques), votre connexion sans fil peut se dégrader de façon spectaculaire ou manquer complètement. Vérifiez que la base de votre téléphone de 2.4 GHz se trouve le plus loin possible de vos péripériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Configuration manuelle

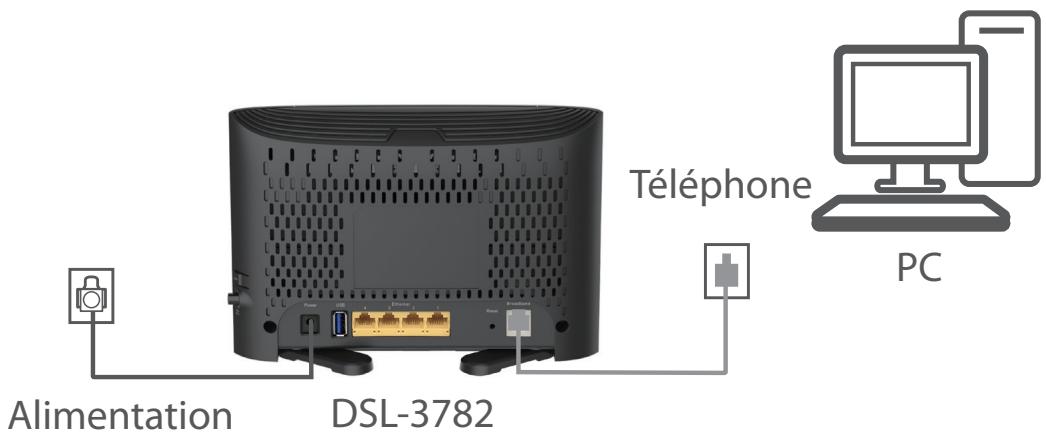

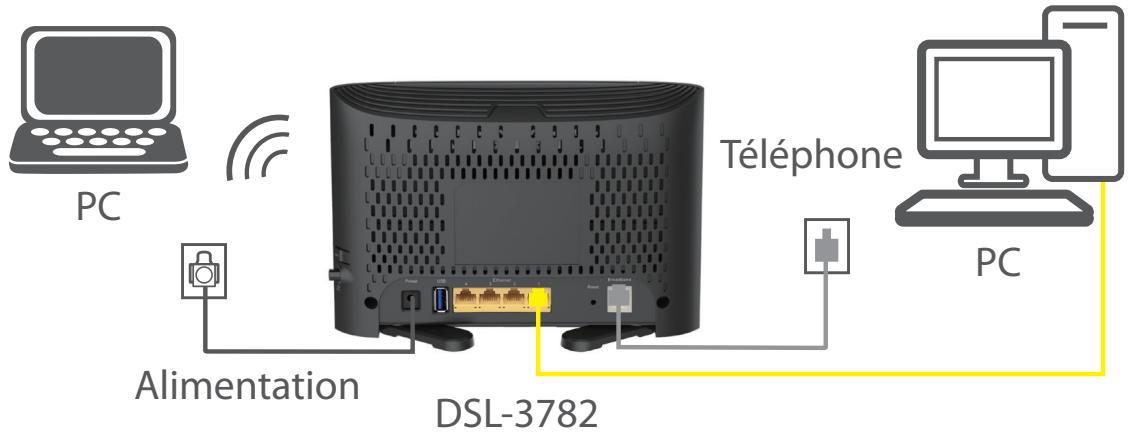

Positionnez le DSL-3782 à proximé de votre PC et d'une prise téléphonique murale fournissant un service DSL. Laissez le routeur modem dans une zone ouverte pour obtenir une meilleure couverture sans fil.

DSL-3782

Telephone

PC

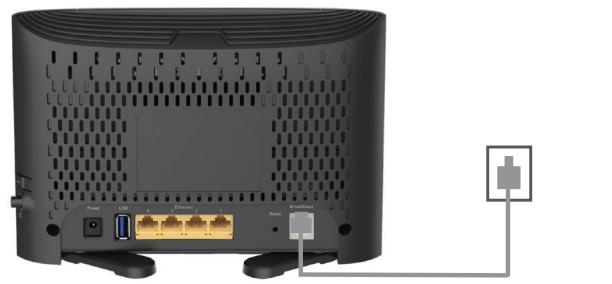

Branchez une extrémité du cable téléphonique DSL fourni sur le port DSL à l'arrière du routeur modem et l'autre extrémité sur la prise téléphonique.

Remarque: Si un microseparateur/microfiltre est fourni dans l'emballage, installez-le en ligne avec la prise téléphonique murale.

DSL-3782

PC

Connectez l'adaptateur secteur fourni au routeur et à une prise de courant, puis appuyez sur le bouton d'alimentation Les voyants du périphérique s'allument. Patientez approximativement trois minutes avant de passer à l'étape 4.

Attention : Utilisez uniquement l'adaptateur secteur fourni avec ce produit.

Branchez une extrémité du cable Ethernet fourni sur le port Ethernet jaune à l'arrière du routeur modem et l'autre extrémité, au port Ethernet de votre ordinateur.

Si vous configurez le DSL-3782 à l'aide d'un portable ou d'un périphérique mobile, connectez-le à l'aide du nom du réseau Wi-Fi et du mot de passé imprimé sur l'étiquette apposée à l'arrête de votre routeur.

Mise en route

Il existe deux façon différentes de configurer votre routeur pour vous connecter à Internet et vous connecter à vos clients :

Assistant de configuration D-Link : cet assistant demarre lorsque vous vous connectez au routeur pour la première fois. Voir Assistant de configuration, page 13.

Configuration manuelle : permet de se connecter au routeur et de le configurer manuellement. Voir Configuration, page 19.

Assistant de configuration

Si vous utilisez le routeur pour la première fois, ouvrez votre navigateur Internet et saisissez http://dlinkrouter.local./ dans la barre d'adresse.

Vous pouvez également saisir l'adresse IP du routeur (adresse par défaut :

http://192.168.1.1). Le mot de passer par défaut est admin.

Cliquez sur Next (Suvient) pour continuer.

Welcome

Internet

DSL-3782

Wi-Fi Client

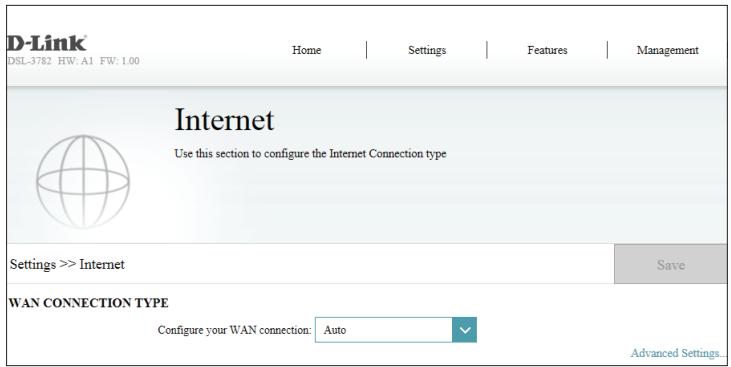

Vous doivent d'abord sélectionner votre Type d'accès au WAN. Les options sont ADSL, VDSL ou Auto. Pour才知道rrapidement les paramètres de votre FAI, sélectionnez votre Pays et FAI. Les valeurs de VPI et VCI sont automatiquement configurés.

Cliquez sur Next (Suvient) pour continuer.

ISP Settings

Internet

DSL-3782

Wi-Fi Client

Si le routeur ne peut pas déterminer votre type de connexion, une liste des types de connexion disponibles s'affiche. Sélectionnez votre type de connexion Internet (ces informations sont disponibles auprès de votre fournisseur d'accès Internet), puis cliquez sur Suivant pour continuer.

Configure Your Internet Connection

Internet

DSL-3782

Wi-Fi Client

Si le routeur détecte ou si vous avez sélectionné PPPoE, saisissez votre nom d'utilisateur et votre mot de passer PPPoE,CHOisissez le Type de connexion si on vous le demande, puis cliquez sur Suivant pour continuer.

Remarque: Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

PPPoE

Internet

DSL-3782

Wi-Fi Client

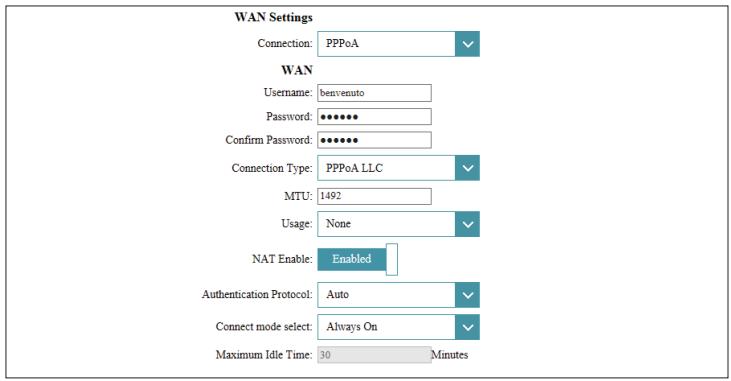

Si le routeur détecte ou si vous avez sélectionné PPPoA, saisissez votre nom d'utilisateur et votre mot de passer PPPoE,CHOisissez le Type de connexion si on vous le demande, puis cliquez sur Suivant pour continuer.

Remarque: Veillez à supprimer le logiciel PPPoA de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

Le type de connexion PPPoA n'est disponible que pour les connexions ADSL.

PPPoA

Internet

DSL-3782

Wi-Fi Client

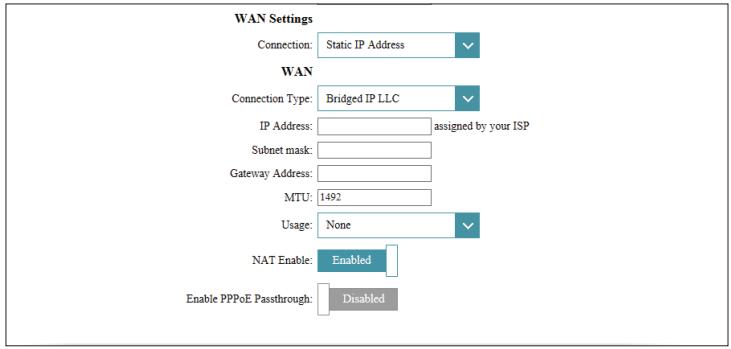

Si vous avez sélectionné IP statique, saisissez l'adresse IP, le masque de sousréseau, l'adresse de la passerelle fournie par votre FAI etCHOisissez le Type de connexion si on vous le demande. Cliquez sur Next (Suvivant) pour continuer.

Static IP

Internet

DSL-3782

Wi-Fi Client

Si le routeur détecte ou si vous avez sélectionné Adresse IP dynamique (DHCP),CHOISSEZ LE Type de connexion si on vous le demande.Cliquez sur Next (Suivant) pour continuer.

DHCP

Internet

DSL-3782

Wi-Fi Client

Si vous avez sélectionné Pont, désisissez le Type de connexion si on vous le demande. Cliquez sur Next (Suvivant) pour continuer.

BRIDGE

Internet

DSL-3782

Wi-Fi Client

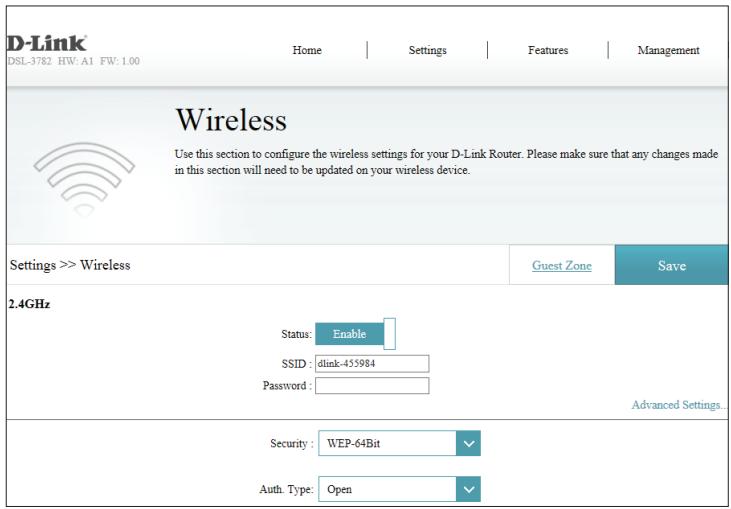

Créez un SSD Wi-Fi et un mot de passer pour les réseaux sans fil 2,4 GHz et 5 GHz. Les SSD doiventporter entre 3 et 32 caractères numériques et peuventporter des tirets, des caractères de soulignement, des virgules et des caractères de soulignement, des virgules et le symbole @. Les mots de passage doivent comprendre entre 8 et 63 caractères alphanumeric.

Vos clients sans fil doivent utiliser ces SSID et mots de passer pour se connecter à vos réseaux sans fil.

Cliquez sur Next (Suviant) pour continuer.

Afin de sécuriser le routeur, veuillez saisir un nouveau mot de passer. Vous serez invite à saisir ce mot de passer à chaque fois que vous poulez utiliser l'utilitaire de configuration Web du routeur. Cliquez sur Next (Suvient) pour continuer.

Wi-Fi Settings

Internet

DSL-3782

Wi-Fi Client

La fenêtre Résumé affiche vos paramètres. Cliquez sur Suivant si vous étés satisfait ; sinon, cliquez sur Retour et modifiez-les. L'assistant se ferme et tous vos paramètres sont enregistrrés.

Felicitations, la configuration est terminée.

Summary

Internet

DSL-3782

Wi-Fi Client

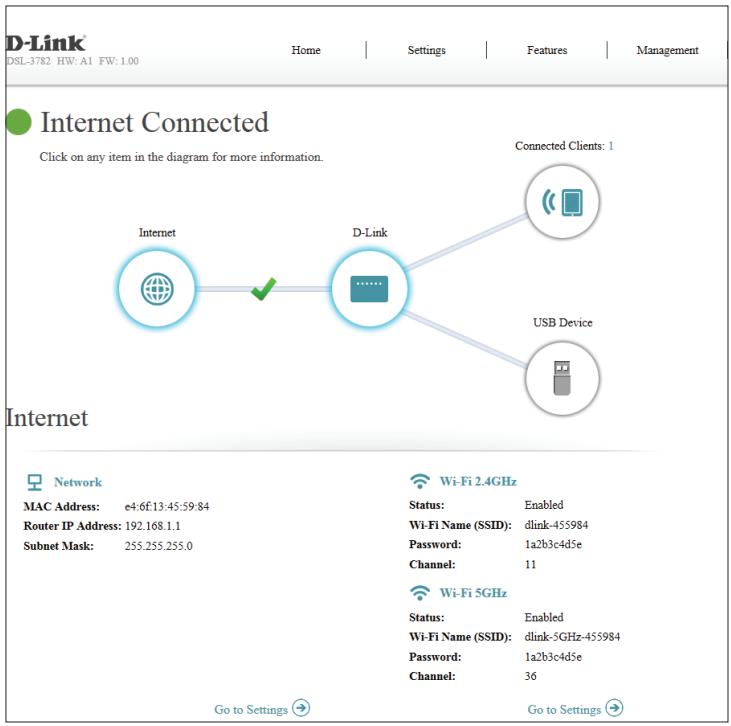

Pour acceder à l'utilitaire de configuration, ouvre un navigateur Web, par exemple Internet Explorer, puis saisissez http://dlinkrouter.local/.

Les utilisateurs de Windows et de Mac peuvent également se connecter en saississant l'adresse IP du routeur (http://192.168.1.1 par défaut) dans la barre d'adresse.

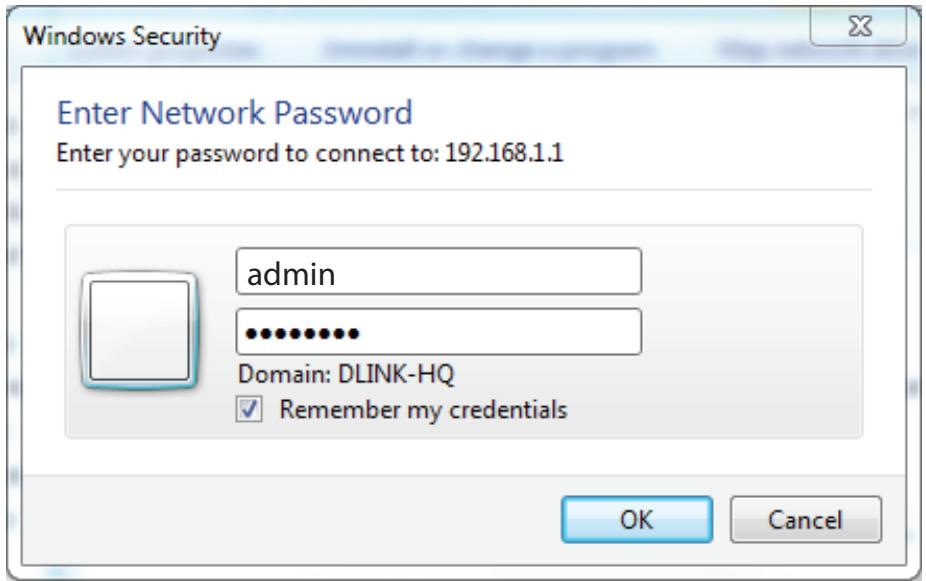

Saisissez le mot de passer par défaut, admin. Si vous avez déjà exécuté l'assistant de configuration (voir page 13), utilisez le mot de passer admin saisi au cours de l'assistant. Cliquez sur Connexion pour continuer.

Remarque: Si vous avez oublie votre mot de passer ou si vous ne parvenez pas à vous connecter, appuyez sur le bouton de réinitialisation (voir page 5) pour restaurer les paramètres par défaut du routeur.

Accueil

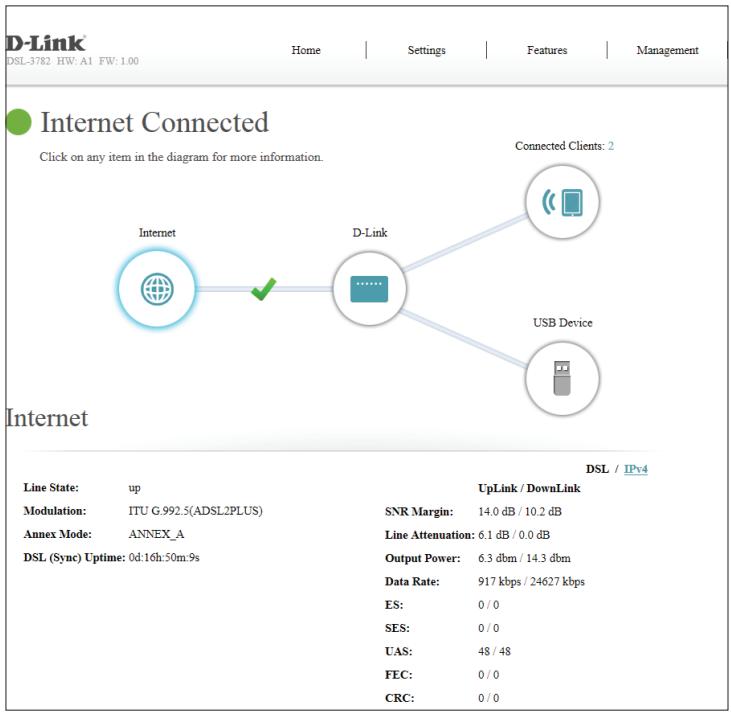

La page Accueil affiche l'etat actuel du routeur sous forme de schéma interactif. Il existe quatre sections principales : Internet, D-Link, Clients connectés et péripétrique USB. Vous pouvez cliquer sur chaque icône pour afficher les informations à propos de chaque section en bas de l'écran. La barre de menus située en haut de la page permet d'acceder rapidement aux fonctions Paramètres et Gestion. Vous pouvez revenirrapidement à la page Home (Accueil) à tout moment.

Remarque: Le système se déconnecte automatiquement après une période d'inactivité.

Internet

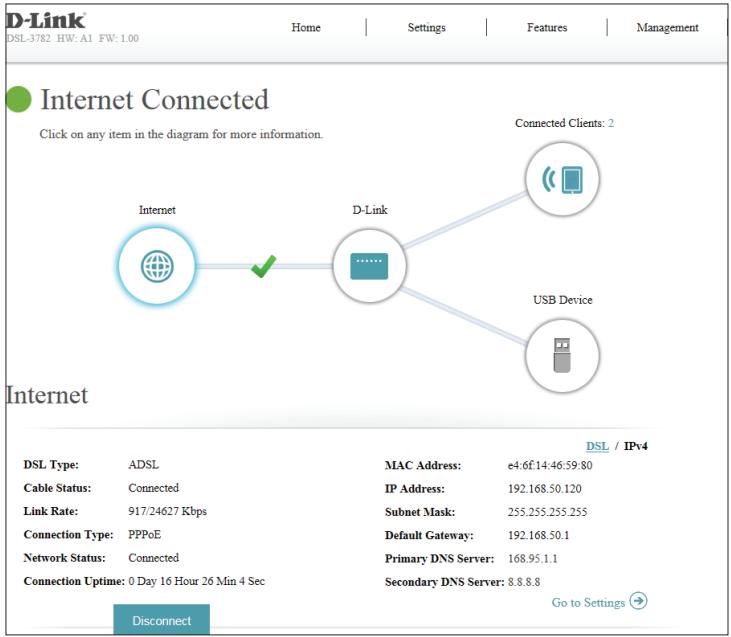

Pour obtenir plus de détails sur votre connexion Internet, cliquez sur l'icone Internet. L'état de la connexion Internet en haut du diagramme reflète l'état de l'interface WAN actuellement sélectionnée.

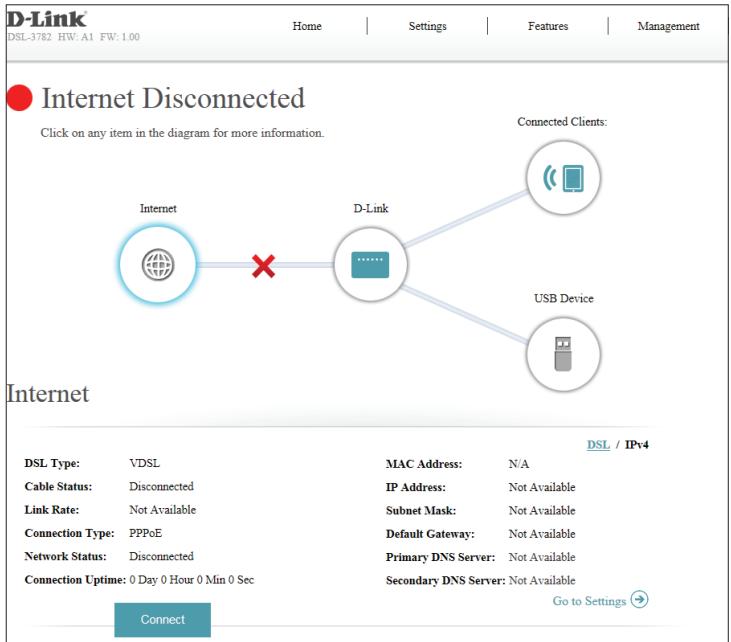

Si Internet est déconnecté, ce qui est indiqué par un X rouge, vous pouvez lancer l'assistant de configuration pour corriger le problème en cliquant sur Assistant dans le menu Paramètres de la barre située en haut de la page.

Vous peuvent voir l'etat de la connexion DSL et les informations IPv4 en bas de la page. Cliquer sur le bouton DSL permet d'afficher les informations du port DSL

IPv4

Cliquez sur le bouton IPv4 pour voir les informations IPv4 de l'interface DSL. Si vous avez configuré votre connexion ADSL/VDSL pour utiliser PPPoE avec les paramétres à la demande ou manuels, vous pouvez vous connecter ou vous déconnectez d'Internet en appuyant sur les boutons Connexion ou Déconnexion.

IPv4

Type de DSL: Affiche l'etat du type DSL actuelle, ADSL ou VDSL.

Cable Status (État Affiche l'état de la connexion actuelle par cable.

du câble):

Débit de

connexion :

Type de connexion : Affiche le protocole reseau utilise pour obtenir une adresse IP.

Network Status Affiche l'etat actuel de la connexion reseau.

(État du réseau) :

Temps de

fonctionnement de

la connexion :

MAC Address

(Adresse MAC):

IP Address (Adresse

IP):

Subnet Mask

(Masque de sous-

réseau) :

Default Gateway

(Passerelle par

défaut) :

Primary DNS Server

(Serveur du DNS

principal) :

Secondary DNS

Server (Serveur du

DNS secondaire) :

Affiche l'adresse MAC de cette interface.

Affiche l'adresse IPv4 WAN actuelle.

Affiche la passerelle par défaut IPv4 actuelle.

Affiche le serveur DNS principal actuel.

Affiche le serveur DNS secondaire actuel.

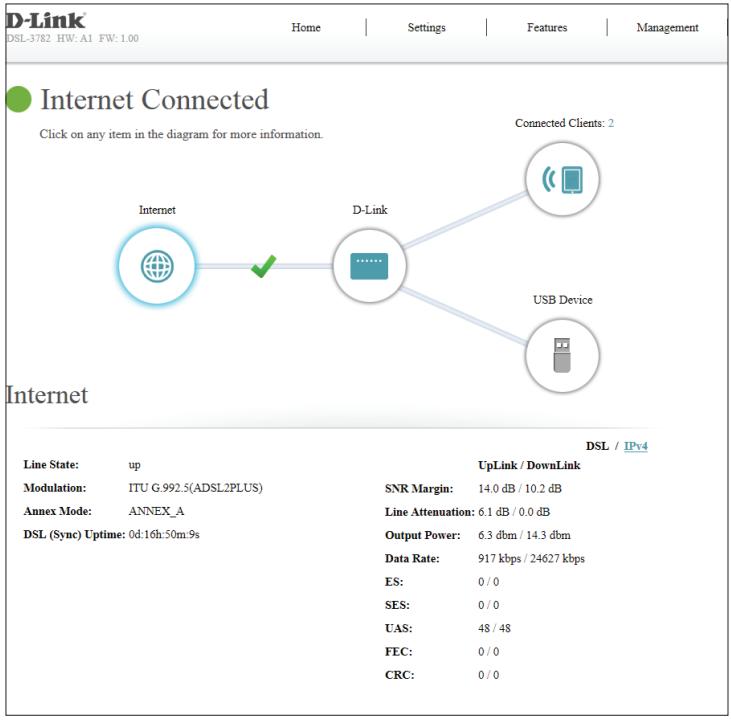

Cliqueur sur le bouton DSL permet d'afficher des informations de connexion du port DSL. L'onglet DSL permet d'afficher les informations relatives à la connexion des données DSL.

DSL

État de la ligne : Affiche l' état actuel de la connexion de la liaison des données à votre FAI.

Modulation: Affiche la norme DSL actuillagement utilisée.

Mode Annexe : Affiche le mode Annexe actuellément utilisée.

Temps de Affiche le fonctionnement de la connexion DSL. fonctionnement

DSL (Sync):

Marge SNR: Affiche la marge signal/bruit.

Atténuation de l'atténuation actuelle du signal.
ligne :

Puisance de Affiche la puissance de sortie du MoDem DSL. sortie :

ES, SES, UAS, FEC,
CRC:
Si vous avez des difficultés avec votre FAl, ces valeurs peuvent fournir des informations utiles aux techniciens.

D-Link

Cliquez sur l'icone D-Link pour voir les données du routeur et ses paramètres sans fil.

Cet écran vous permet de consulter les réseaux sans fil actuel et les mots de passé de votre routeur ainsi que les adresses MAC et IPv4 du réseau local.

Pour reconfigurer les paramètres réseau, cliquez sur le lien Accéder aux paramètres dans le menu Paramètre, en haut de la page, Sélectionnez Réseau. Reportez-vous en page Réseau, page 44 pour de plus amples informations.

Pour reconfigurer les paramètres sans fil, cliquez sur le lien Accéder aux paramètres dans le menu Paramètre, en haut de la page, sélectionnez Sans fil. Reportez-vous à la section Sans fil, page 36 pour de plus amples informations.

Clients connectés

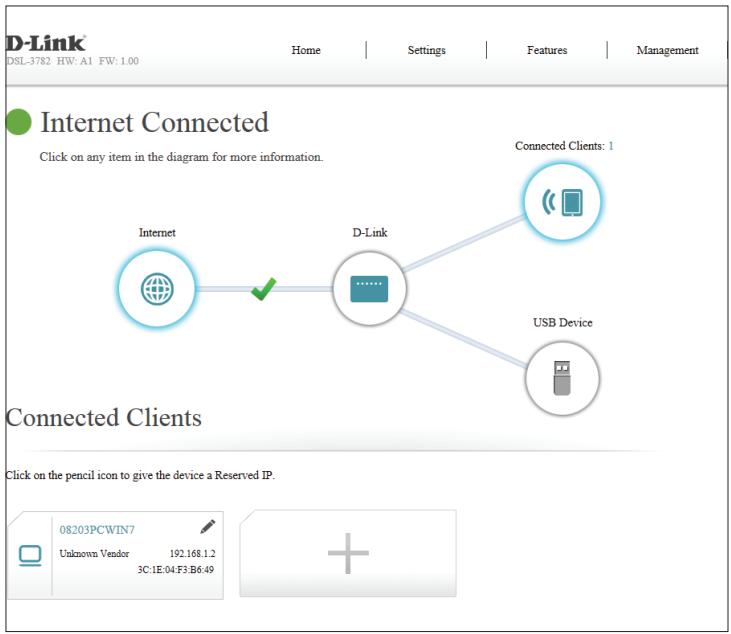

Cliquez sur l'icone Clients connectés pour afficher les détails à propos des clients actuellement connectés au routeur ainsi que leur adresse IP

Pour modifier les paramètres d'un client,-cliquez sur l'icone de crayon correspondante.

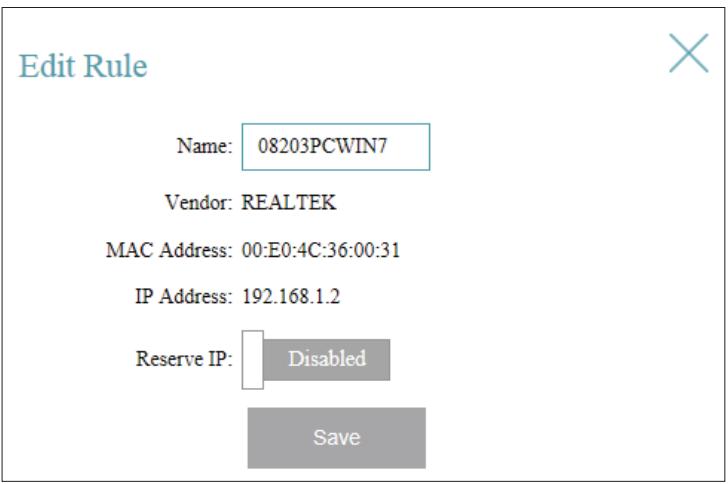

Modifier la règle

Name (Nom): Saisissez un nom personnelisé pour ce client.

Vendor Affiche le fournisseur du périphérique. (Fournisseur):

MAC Address Affiche l'adresse MAC du périphérique. (Adresse MAC):

IP Address Saisissez une adresse IP spécifique pour ce client si Réserver l'adresse (Adresse IP): IP est activé.

Reserve IP Activez cette fonction pour réserver cette adresse IP pour ce client. (Réserver l'adresse IP):

Cliquez sur Enregistrer lorsque vous avez terminé.

Péripétrique USB

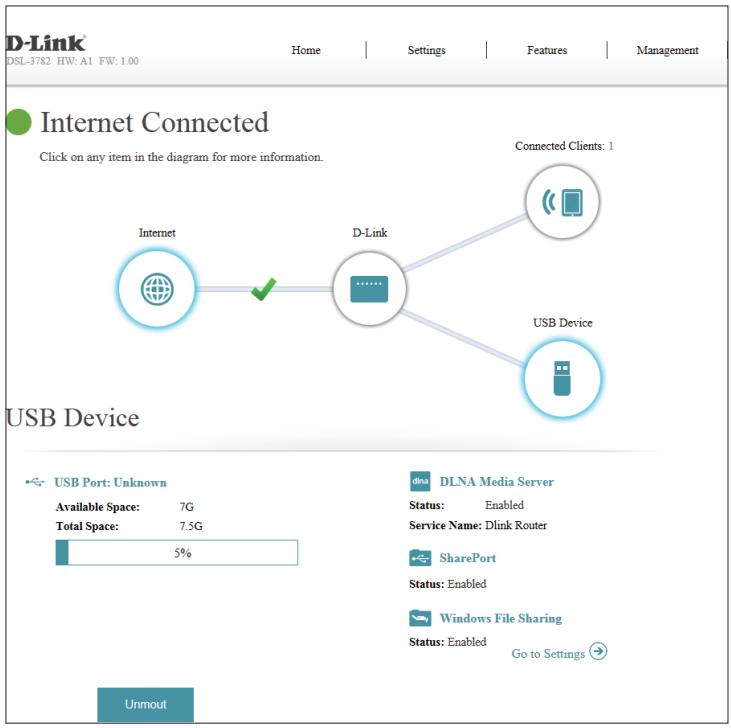

Cliquez sur l'icone Périphérique USB pour afficher les données du périphérique USB actuèlement connecté, du serveur multimédia DLNA, du SharePort et du partage de fichiers Windows.

Si un périphérique USB est connecté, vous pouvez voir son nom et son espace disponible.

Pour déconnecter votre disque USB en toute sécurité, cliquez sur Démonter.

Pour configurer vos paramètres USB, cliquez sur Accéder aux paramètres et reportez-vous à la page USB, page 47 pour plus d'informations.

Pour plus d'informations sur la manière d'acceder à votre disque USB à partir d'un PC Windows, reportez-vous à Connecter et partager un périphérique de stockage USB, page 70.

Paramètres de configuration

Pour acceder à la page de l'assistant de configuration, cliquez sur Assistant dans le menu Parametes de la barre située en haut de la page. Il s'agit du même assistant que celui qui apparaît lorsque vous démarrez le routeur pour la première fois. Reportez-vous à la section Assistant de configuration, page 13 pour de plus amples informations.

Internet

Les pages suivantes expliquent comment configurer manuellement pour connecterVote DSL-3782 a Internet. Pour acceder a cette page, cliquez sur Internet dans le menuParametes de la barre située en haut de la page. Le DSL-3782 prend en charge plusieurs types de connexion WAN et le basculement WAN. Nous vous recommendons de configurerdes connexions WAN Internet une a la fois, d'enregister la configuration est de vérifier quela connexion fonctionne avant de revenir a cette section pour ajouter des connexions WAN supplémentaires.

Les pages de configurations suivantes sont divisées par type d'accès WAN.

TYPE DE CONNEXION WAN

Configuez vous Sélectionnez l'interface WAN à configurer. Les options sont Auto, connexion WAN : ADSL et VDSL.

Sélectionnez une connexion WAN et reportez-vous à sa page de configuration pour les informations de configuration.

Pour l'ADSL, reportez-vous à ADSL, page 27.

Pour VDSL, reportez-vous à VDSL, page 29.

Auto se rapporte à une connexion Internet configurée par l'assistant de configuration.

ADSL

ADSL est l'une des premières technologies domestiques haut débit représentées. L'ADSL utilise le port à DSL de votre DSL-3782 pour se connecter à Internet. Pour que le DSL-3782 puisse utiliser l'ADSL, vous doivent configurer les Paramétres DU VC ATM et vos Paramétres WAN.

• Configurez votre Sélectionnéz ADSL pour configurer les paramètres de la connexion connexion WAN : ADSL.

Si vous cliquez sur Paramètres avancés, les Paramètres WAN suivants sont disponibles :

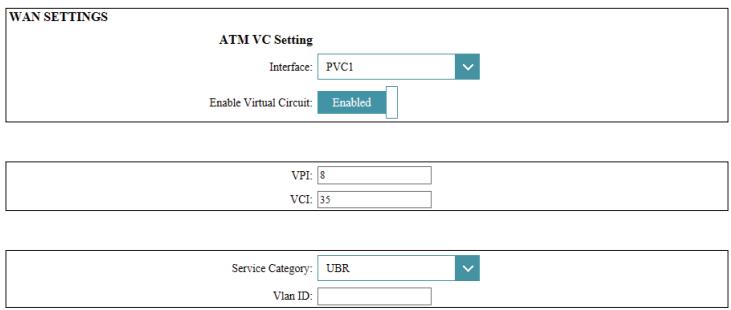

Configuration du VC ATM

Interface: Sélectionnez l'interface dans le menu déroulant. PVC1 à PVC8 sont disponibles. La valeur par défaut est PVC1.

Activer le circuit Indiquez si vous souhaitez activer ou désactiver le circuit virtuel. virtuel :

Si vous activez l'interface selectionnée, les options suivantes sont disponibles :

VPI: Saisissez l'identificateur de conduit virtuel (0 à 255).

VCI: Saisissez l'identificateur de voie virtuelle (32 à 65535).

Service Category Sélectionnez type de contrat de traffic ATM, UBR, CBR, NRT-VBR ou (Catégorie de RT-VBR.

service) :

Si vous avez sélectionné UBR, CBR, NRT-VBR ou RT-VBR. l'option suivante est disponible :

Vlan ID (ID du réseau local virtuel): Saisissez l'identifant du réseau local virtuel. Saisissez une valeur comprise entre 10 et 4096. La valeur par défaut est 835.

ADSL (suite)

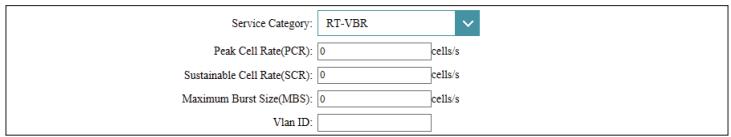

Si vous avez sélectionné CBR, NRT-VBR, or RT-VBR, les options suivantes supplémentaires sont disponibles :

Débit de cellules Saisissez le débit de cellules maximal par seconde. maximal (PCR):

Si vous avez sélectionné NRT-VBR ou RT-VBR, les options suivantes supplémentaires sont disponibles :

Débit de cellules Saisissez le débit de cellules prolongé en cellules par seconde. prolongé (SCR):

Taille de rafale Saisissez la taille de rafales maximale en Mo par seconde. maximale (MBS):

Pour configurer les paramètres de votre connexion IPv4 des paramètres WAN, reportez-vous à Paramètres du réseau étendu, page 30.

VDSL

Le VDSL est l'une des dernières et des plus rapides technologies domestiques haut débit. Le VDSL utilise le port à DSL de votre DSL-3782 pour se connecter à Internet. Pour que le DSL-3782 puisse utiliser le VDSL, vous doivent configurer les Paramétres du VC ATM et vos Paramétres WAN.

• Configurez votre Sélectionnéz VDSL pour configurer les paramètres de la connexion connexion WAN : ADSL.

Si vous cliquez sur Paramètres avancés, les Paramètres WAN suivants sont disponibles :

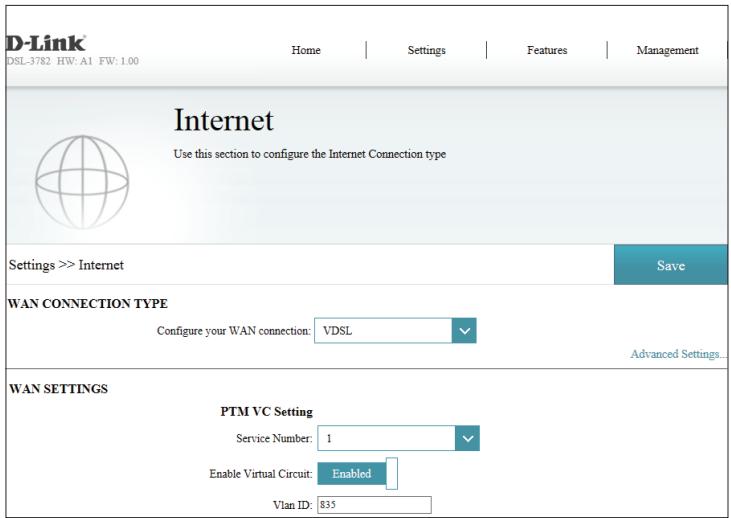

Paramètres du VC PTM

Nombre de service: Sélectionnez le nombre de service dans le menu déroulant. 1-8 sont disponibles. La valeur par défaut est 1.

Activer le circuit Indiquez si vous souhaitez activer ou désactiver le circuit virtuel. virtuel:

Vlan ID (ID du réseau local virtuel): Saisissez l'identifant du réseau local virtuel. Saisissez une valeur comprise entre 10 et 4096. La valeur par défaut est 835.

Pour configurer les paramètres de votre connexion IPv4 des paramètres WAN, reportez-vous à Paramètres du réseau étendu, page 30.

Paramètres du réseau étendu IP dynamique (DHCP)

Sélectionnez Adresse IP dynamique (DHCP) pour obtenir automatiquement une adresse IP de votre FAI. Sélectionnez cette option si vous ne vous a pas fourni d'adresse IP spécifique.

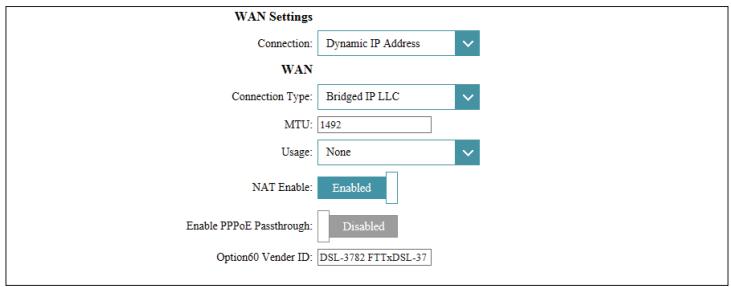

Paramètres du réseau étendu

Connexion: Sélectionnez Adresse IP dynamique (DHCP).

Réseauétendu

Type de connexion : Sélectionnez Bridged IP LLC, Bridged IP VC-MUX, Routed IP LLC ou Routed IP VC-Mux.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.

Utilisation : Sélectionnez Aucun ou Acheminement par défaut.

Activer la NAT: Activez ou désactivez la traduction d'adresses du réseau.

Activer Activez ou désactivez l'intercommunication PPPoE.
l'intercommunication
PPPoE:

ID du fournisseur L'identificateur de classe du fournisseur est repertorié ici. Option60 :

Cliquez sur Enregistrer lorsque vous avez terminé.

IP statique

Sélectionnez IP statique si vous a fourni une adresse IP spécifique.

Paramètres du réseau étendu

Connexion : Sélectionnez Adresse IP statique.

Réseauétendu

Type de connexion : Sélectionnez Bridged IP LLC, Bridged IP VC-MUX, Routed IP LLC ou Routed IP VC-Mux.

IP Address (Adresse Saisissez l'adresse IP fournie par votre FAI. IP):

Subnet Mask (Masque de sous-réseau): Saisissez le masque de sous-réseau attribué par votre FAI.

Default Gateway Saisissez l'adresse de passerelle par défaut attribuée par votre (Passerelle par fournisseur d'accès Internet. défaut):

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.

Utilisation : Sélectionnez Aucun ou Acheminement par défaut.

Activer la NAT: Activez ou désactivez la traduction d'adresses du réseau.

Activer Activez ou désactivez l'intercommunication PPPoE.
l'intercommunication
PPPoE:

Cliquez sur Enregistrer lorsque vous avez terminé.

PPPoE

Sélectionnez PPPoE si vous FAl fournit et vous demande de saisir un nom d'utilisateur et un mot de passer PPPoE pour vous connecter à Internet.

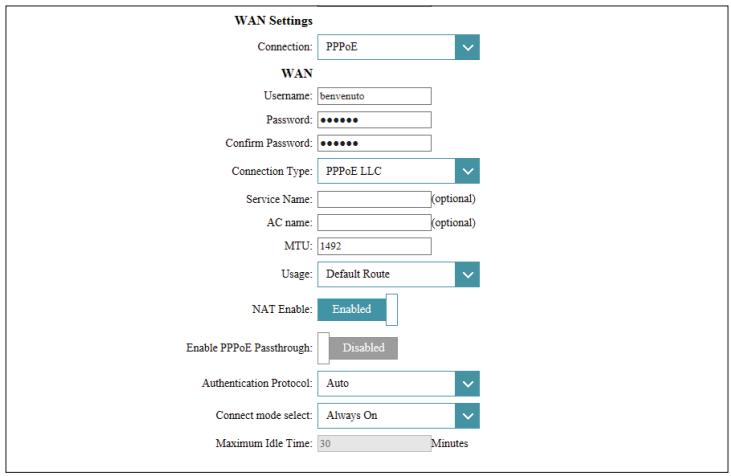

Paramètres du réseau étendu

Connexion: Sélectionnéz PPPoE.

Réseauétendu

Username (Nom Saisissez le nom d'utilisateur attribué par votre FAI. d'utilisateur):

Password (Mot de Saisissez le mot de passer fourni par votre FAI.onneuve):

Type de connexion : Sélectionnez PPPoE LLC ou PPPoEVC-Mux.

Service Name (Nom Saisissez le nom de votre service. (facultatif) du service):

Nom AC: Saisissez le nom AC. (facultatif)

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.

Utilisation : Sélectionnez Aucun ou Acheminement par défaut.

Activer la NAT: Activez ou désactivez la traduction d'adresses du réseau.

Activer Activez ou désactivez l'intercommunication PPPoE.
l'intercommunication
PPPoE:

PPPoE

Authentication Sélectionnez le protocole d'authentication utilisé par votre FAI. Protocol (Protocole Les options sont Auto, PAPet CHAP. d'authentication):

Connect mode select Configurez la connexion sur Toujours active, Connexion à la commande ou Manuelle. (Sélection du mode de connexion):

Si vous avez cliqué pour activer Connexion à la demande, l'option suivante est disponible :

Maximum Idle Time Saisissez la durée pendant laquelle le routeur maintain la connexion Internet avant de se déconnecter s'il n'y a pas d'activité. (Temps d'inactivité maximum):

Cliquez sur Enregistrer lorsque vous avez terminé.

PPPoA

Sélectionnez PPPoA si vous fournit et vous demande de saisir un nom d'utilisateur et un mot de passer PPPoA pour vous connecter à Internet. Uniquement pour les connexions ADSL.

Paramètres du réseau étendu

Connexion: Sélectionnez PPPoA.

Réseau étendu

Username (Nom Saisissez le nom d'utilisateur attribué par votre FAI.

d'utilisateur) :

Password (Mot de Saisissez le mot de passer fourni par votre FAI.onneuve):

Type de connexion : Sélectionnéz PPPoA LLC ou PPPoA VC-Mux.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.

Utilisation: Sélectionnez Aucun ou Acheminement par défaut.

Activer la NAT: Activez ou désactivez la traduction d'adresses du réseau.

Authentication Sélectionnez le protocole d'authentication utilisé par votre FAI. Les options Protocol (Protocole sont Auto, PAPet CHAP.

d'authentication) :

Connect mode select Configurez la connexion sur Toujours active, Connexion à la demande ou Manuelle.

connexion) :

Si vous avez activé Connexion à la demande, l'option suivante est disponible :

Maximum Idle Time Saisissez la durée pendant laquelle le routeur maintient la connexion Internet (Temps d'inactivité avant de se déconnecter s'il n'y a pas d'activité. maximum):

Cliquez sur Enregistrer lorsque vous avez terminé.

Mode Pont

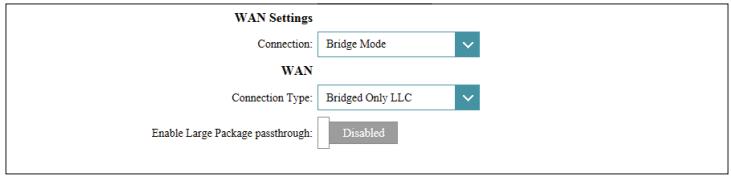

Sélectionnez Mode pont pour utiliser le DSL-3782 comme un pont de réseau.

Paramètres du réseau étendu

Connexion: Sélectionnez Pont.

Réseauétendu

Type de connexion : Sélectionnez Bridged Only LLC ou Bridged Only VC-Mux.

Activer Activez ou désactivez la prise en charge des paquets de 1514 l'intercommunication octets.

Large Package :

Cliquez sur Enregistrer lorsque vous avez terminé. Vousdezvezvous connecter à un autre périphérique et le configurer pour vous connecter à votre FAI.

Sans fil

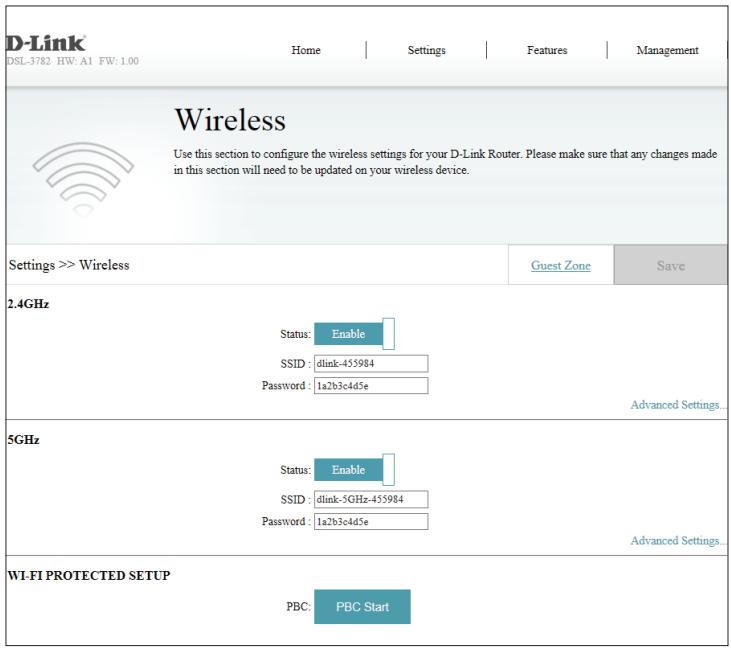

Cette page vous permet de configurer vos paramètres de réseau sans fil. Pour acceder à cette page, cliquez sur Sans fil dans le menu Paramètres de la barre située en haut de la page.

2,4 GHz

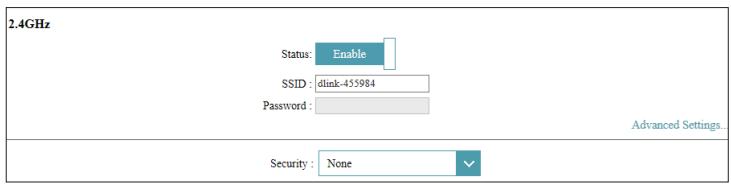

Status (État): Activez ou désactivez le réseau sans fil de 2,4 GHz.

SSID: Créez un nom pour votre réseau sans fil (32 caractères maximum).

Password (Mot de passage): Créez un mot de passer à utiliser pour la sécurité sans fil.

5 GHz

Status (État): Activez ou désactivez le réseau sans fil de 5 GHz.

SSID: Créez un nom pour votre réseau sans fil (32 caractères maximum).

Password (Mot de passer): Créez un mot de passer à utiliser pour la sécurité sans fil.

WPS

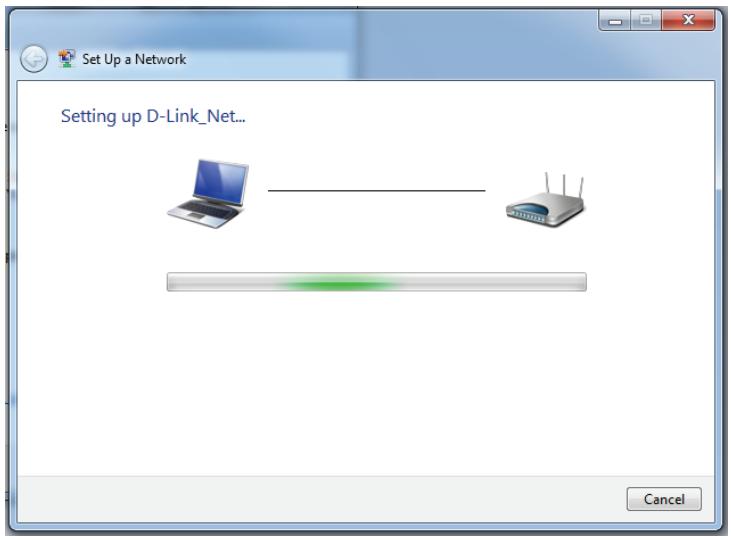

Démarrage du Ceci déclenché le processus de couplage WPS. Reportez-vous à Bouton PBC: WPS, page 80 pour plus d'informations à propos de WPS.

Cliquez sur Enregistrer lorsque vous avez terminé. Les pages suivantes décrivent les options de configuration des Paramètres Avancés en détaill.

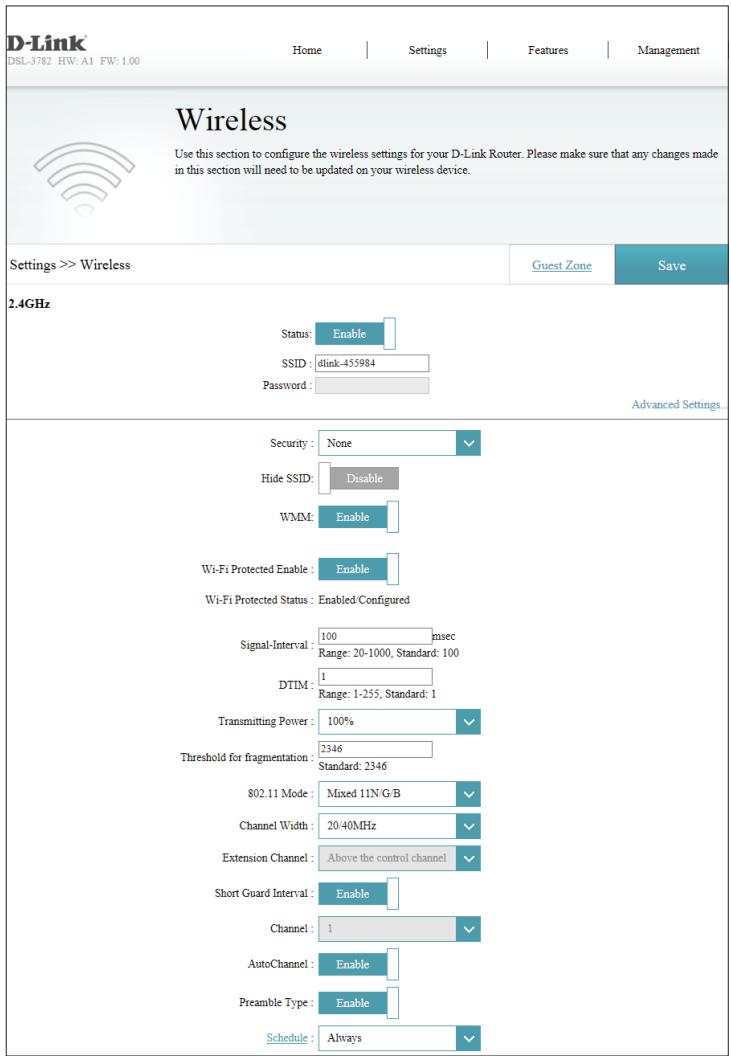

Paramètres avancés

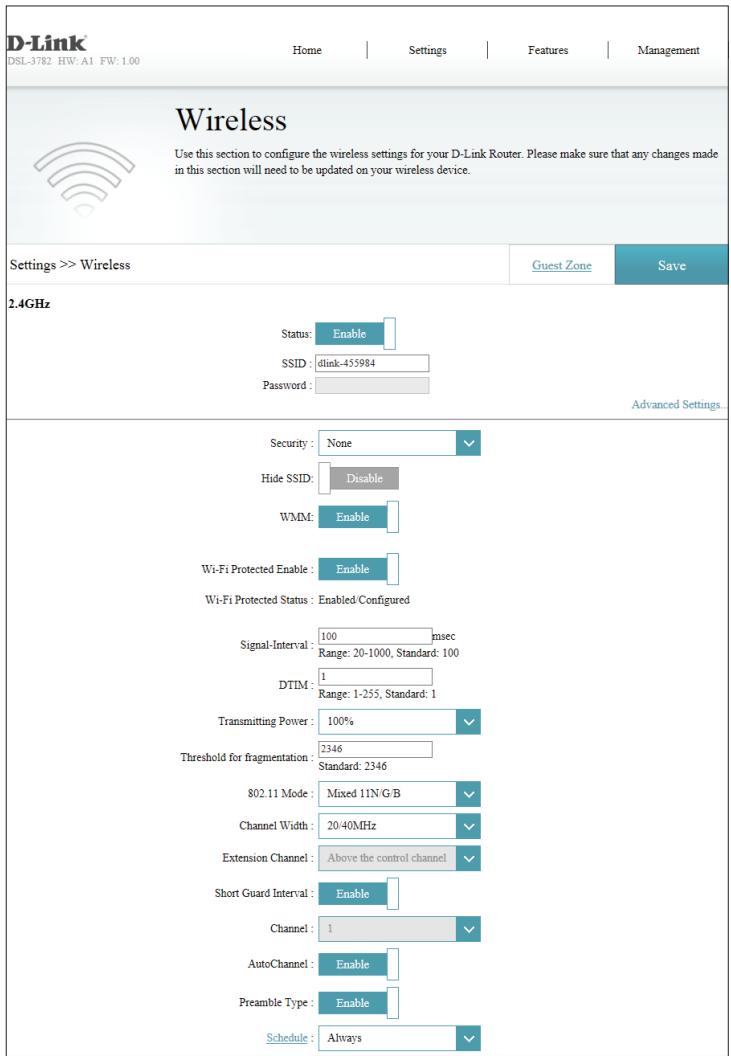

Cliqueur sur Paramètres avances vous permet de configurer manuellement les paramètres de sécurité, de fonctionnement radio sans fil et du calendrier.

Security Choisissez None, WEP-64Bit, WEP-128Bit, WPA2, ou WPA/WPA2. (Sécurité):

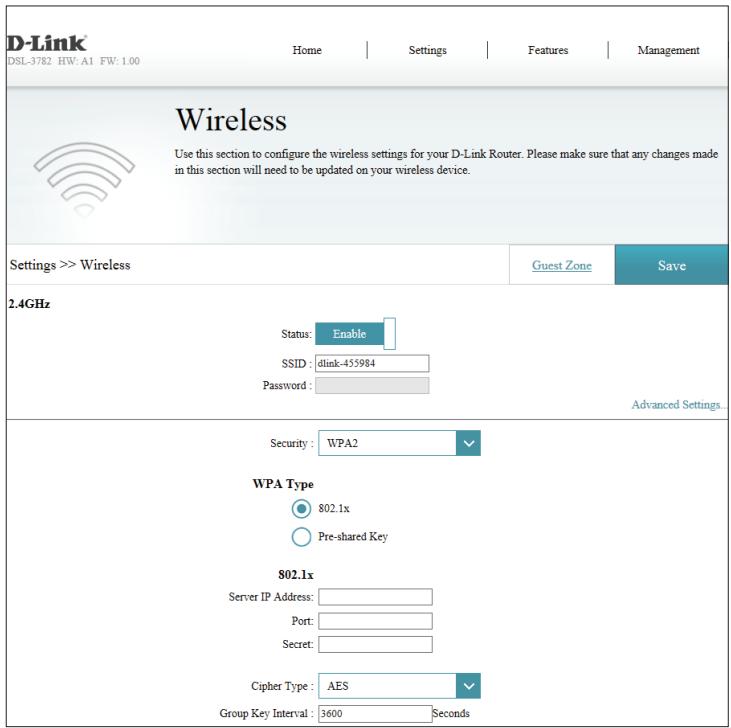

WPA2

L'utilisation de WPA2 avec chiffrement AES est recommendée. Il vous assure que votre connexion sans fil est raisonnablement sécurisée.

Security (Securité) : WPA2

Type de WPA

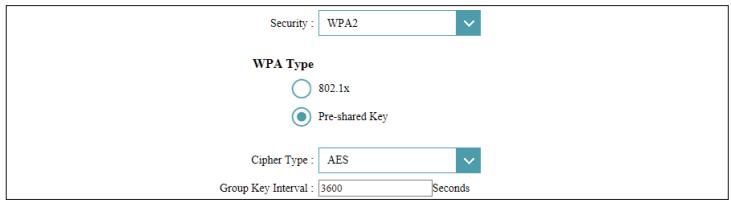

Si vous avez selectionné 802.1x les options suivantes sont disponibles :

Server IP Address Saisissez l'adresse IP du serveur RADIUS. (Adresse IP du serveur):

Port: Saisissez le port utilisé par le serveur RADIUS.

Secret: Saisissez le secret utilisé par le serveur RADIUS.

Cipher Type (Type Sélectionnez AES ou Both (AES/TKIP). AES est recommendé. de chiffrement):

Intervalle entre les Saisissez l'intervalle entre les clés de groupe. La valeur par défaut est 3600 clés de groupe: secondes.

Si vous avez selectionné Clé pré-partagée les options suivantes sont disponibles :

Cipher Type (Type Sélectionnez AES ou Both (AES/TKIP). AES est recommendé. de chiffrement):

Intervalle entre les Saisissez l'intervalle entre les clés de groupe. La valeur par défaut est 3600 clés de groupe: secondes.

Paramètres avancés (suite)

WPA/WPA2

WPA/WPA2 est un type de chiffrement de sécurité sans fil relativement fort. Utilisez-le pour les clients sans fil qui ne prennant pas en charge le chiffrement WPA2.

Security WPA/WPA2 (Sécurité):

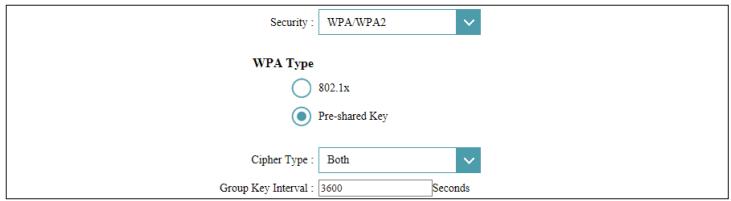

Type de WPA

Si vous avez selectionné 802.1x les options suivantes sont disponibles :

Server IP Address Saisissez l'adresse IP du serveur RADIUS. (Adresse IP du serveur):

Port: Saisissez le port utilisé par le serveur RADIUS.

Secret: Saisissez le secret utilisé par le serveur RADIUS.

Cipher Type (Type Sélectionnez AES, TKIP ou Both. AES est recommendé. de chiffrement):

Intervalle entre les Saisissez l'intervalle entre les clés de groupe. La valeur par défaut est clés de groupe: 3600 secondes.

Si vous avez selectionné Clé pré-partagée les options suivantes sont disponibles :

Cipher Type (Type Sélectionnez AES, TKIP ou Both. AES est recommendé. de chiffrement):

Intervalle entre les Saisissez l'intervalle entre les clés de groupe. La valeur par défaut est clés de groupe: 3600 secondes.

Paramètres avancés (suite)

WEP-64Bit ou WEP-128Bit

L'utilisation du chiffrement WEP n'est pas recommandée, car elle offre une protection triviale pour vos données sans fil. À moins que vos clients ne prennant pas en charge le chiffrement WPA, il est recommandé de selectionner WPA2 ou WPA/WPA2 au lieu de WEP, car ils sont plus sûrs.

Security WEP-64Bit ou WEP-128Bit. (Sécurité):

Type d'auth.: Sélectionnez Ouvert ou Partagé.

Aucune

Il n'est pas recommandé de désactiver le chiffrement et de laisser votre réseau sans fil ouvert. N'importe quel client sera en mesure d'acceder à votre réseau, d'utiliser votre connexion Internet et cela vous exposer à des menaces de sécurité.

Security Aucune. Si vous avez selectionné Aucun, aucune autre option de (Sécurité): configuration de sécurité sans fil n'est disponible.

Paramètres avancés (suite)

Paramètres avances 2,4 GHz / 5 GHz

Hide SSID Le réglage par défaut est Désacté. Sélectionnez Activé si vous ne poulez pas diffuser le SSID de votre réseau sans fil.

Remarque: Le masquage de votre SSID n'est pas une forme de sécurité en soi.

WMM: Activez ou désactivez la QoS de WMM pour votre réseau sans fil. Cela permet d'améliorer la qualité des applications video et vocales de vos clients sans fil.

Protection Wi-Fi Active ou désactive la fonction WPS de ce périphérique. activée :

Wi-Fi Protected Status (État du WPS): L'état actuel de la fonction WPS s'affiche.

Intervalle des Définissez le taux auquel votre réseau sans fil est annoncé. La valeur signaux: par défaut est 100 millisecond.

DTIM: Spécifiez l'intervalle du message Delivery Traffic Information Map (DTIM).

Puisance de Selectionnez la puissance de transmission sans fil souhaitee. Les options disponibles sont 100% 50% 25% et 12,5% . La valeur par défaut est 100%

Seuil pour la fragmentation (2,4 GHz) : Le seul de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le seul de 2346 octets sont fragmentés avant d'être transmis. 2346 est le réglage par défaut.

Paramètres avancés (suite)

Mode 2,4 GHz Sélectionnez la ou les normes de mise en réseau sans fil à utiliser. Les options disponibles sont 11B seulement, 11G seulement, 11G/B mixte, 11N seulement, 802.11g/n mixte et 802.11b/g/n mixte.

2.4 GHz Channel La largeur du canal est disponible si vous selectionnez 11N/G/B mixte, Width (Largeur du 11N/G ou 11N pour Mode 802.11. Sélectionnez 20/40 si vous utilisez à la fois des périphériques 802.11n et non-802.11n ou selectionnez 20 MHz si vous souhaitez désactiver la communication à bande passante de 40 MHz. Le réglage recommendé est 20/40.

Canal Si vous avez selectionné une largeur de canal de 2,4 GHz 20/40, Canal d'extension: automatique désactivé et que les Canaux 5 à 7 sont selectionnés, vous pouvez selectionner Inférieur au canal de contrôle ou Supérieur au canal de contrôle, sinon cette valeur est automatiquement configurée.

Mode 5 GHz Sélectionnez la ou les normes de mise en réseau sans fil à utiliser. 802.11: Les options disponibles sont 11A uniquement, Mode 11A/N mixte, 11AC/N/A mixte ou 11AC/N mixte.

5 GHz Channel
Selectionnez la largeur de canal souhaitation. Les options disponibles
dont 20 MHz, 20/40 MHz ou 20/40/80 MHz. Selon le mode 5 GHz
canal 802.11N): 802.11 selectionné, il est possible que certaines options ne soient pas disponibles.

Short Guard Activez ou désactivez l'intervalle de garde court. L'intervalle de garde court peut augmenter les vitesses de transmission sans fil.
Interval (Intervalle de garde court):

Channel (Canal): Sélectionnez le canal souhaité pour le réseau sans fil que vous utilisez. Cette option n'est disponible que si Canal automatique est désactivé.

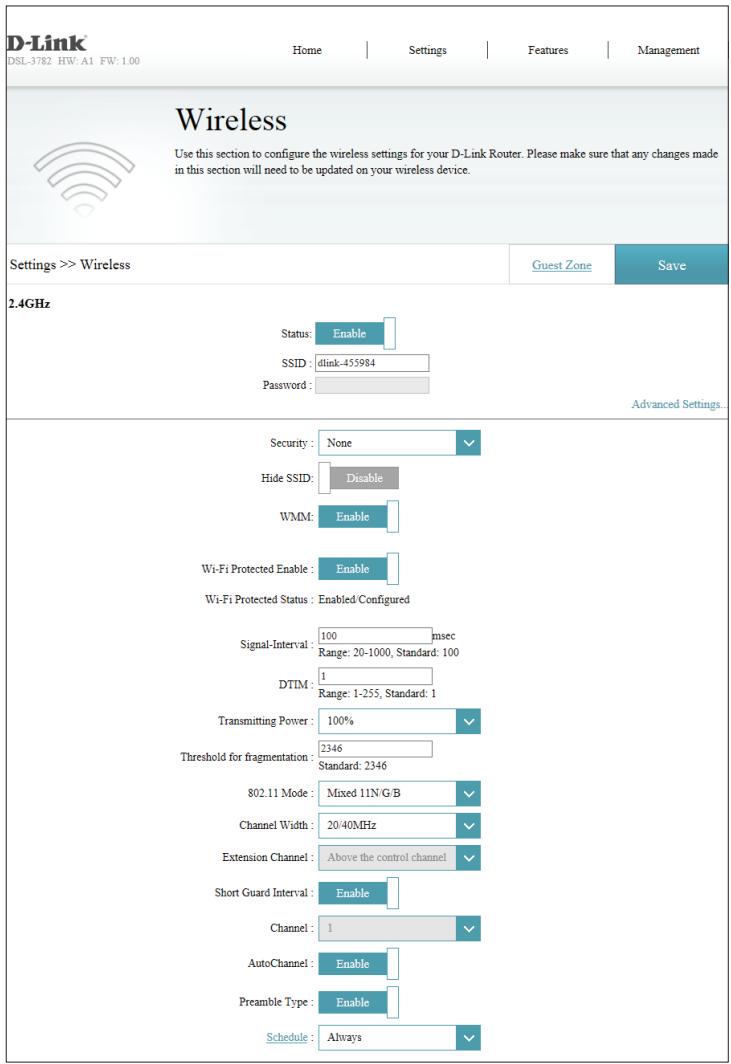

Configuration sans fil avancée (suite)

Canal Activez ou désactivez la sélection automatique du canal sans fil. automatique:

Prise en charge de Les paramètres DFS et TPC sont automatiquement activés. IEEE 802.11H (5 GHz seulement):

Preamble Activez ou désactivez le type de préambule. Type (Type de préambule):

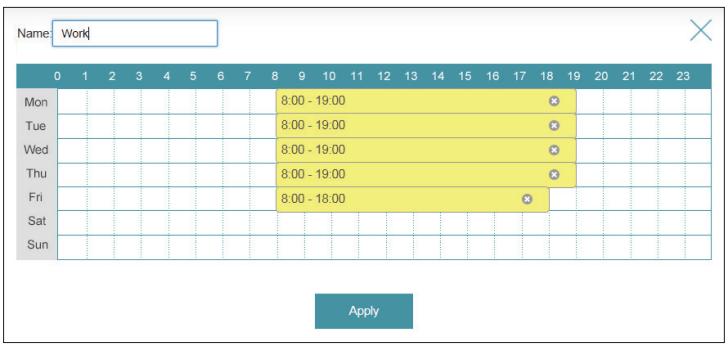

Schedule Le menu dérounant permet de sélectionner le calendrier horsaire (Calendrier): sur lequel la règle sera activée. Le calendrier peut être configuré sur Toujours activer ; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à la section Programmation, page 62 pour de plus amples informations.

Cliquez sur Enregistrer lorsque vous avez terminé.

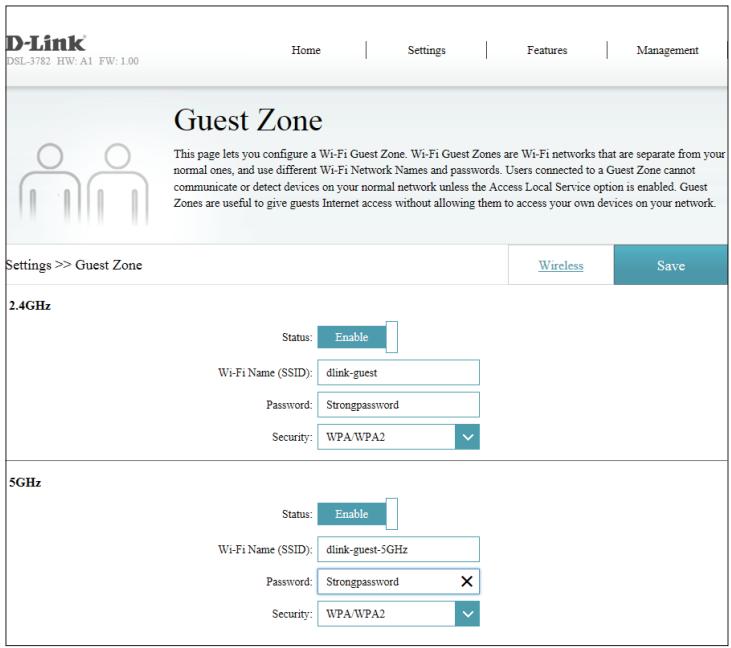

Zone invité

La fonction Zone invitee vous permet de creer des reseaux qui peuvent etre utilisés par les invites pour acceder à Internet. Ces zones sont indépendantes de votre reseau sans fil principal. Vous pouze configurer différentes zones pour les bandes sans fil de 2,4 GHz et 5 GHz. Pour acceder a cette page, cliquez sur Sans fil dans le menu Parametes de la barre située en haut de la page et cliquez sur Zone invitée.

2,4 GHz / 5 GHz

Status (État): Activez ou désactivez le SSID sélectionné.

Wi-Fi Name (SSID) Entrez un nom (SSID) pour le réseau sans fil, différent de celui du réseau (Nom du réseau sans fil principal. Wi-Fi [SSID]):

Password (Mot de Créez un mot de passer à utiliser pour la sécurité sans fil. Les clients sans passée): fil doit savoir ce mot de passer pour se connecter à la zone invite.

Security Choisissez None, WEP-64Bit, WEP-128Bit, WPA2, ou WPA/WPA2. (Sécurité):

Cliquez sur Enregistrer lorsque vous avez terminé.

Réseau

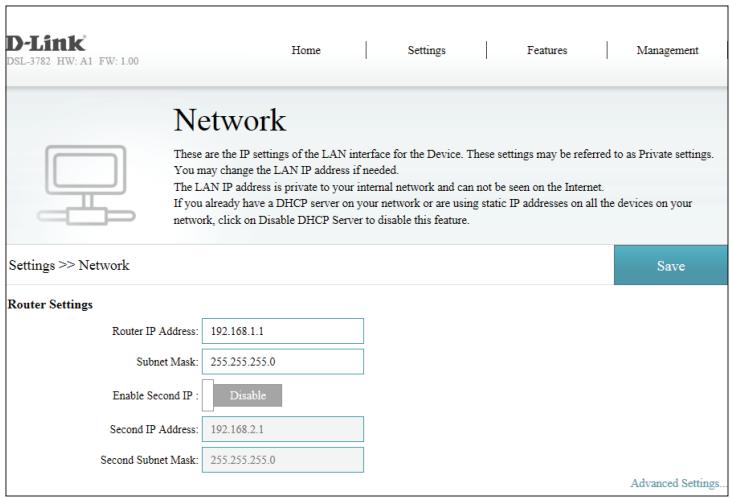

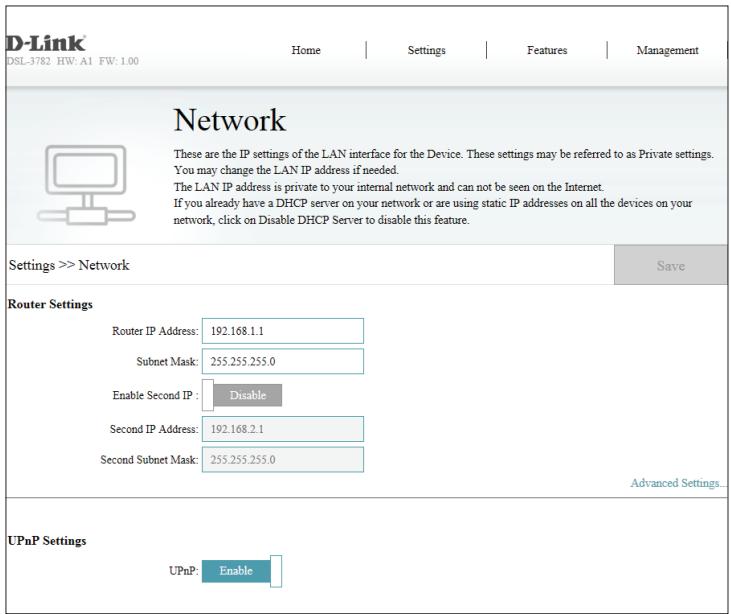

Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP. Pour acceder à cette page, cliquez sur Réseau dans le menu Paramètres de la barre située en haut de la page.

Paramètres du routeur

Router IP Address (Adresse IP du routeur):

Saisissez l'adresse IP du routeur pour cette interface. L'adresse IP par défaut est 192.168.1.1.

Si modifiez l'adresse IP après avoir cliqué sur Enregistrer les paramètres, vous devrez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l'utilitaire de configuration.

Subnet Mask (Masque de sousréseau) :

Saisissez le masque de sous-réseau de cette interface. Par défaut, il s'agit de 255.255.255.0.

Activer la seconde IP :

Activez ou désactivez la compatibilité IP LAN de ce routeur. Le réglage par défaut est Désactivé.

Seconde adresse

Saisissez la seconde adresse IP du routeur pour cette interface. L'adresse IP par défaut est 192.168.2.1.

Second masque

Saisissez le second masque de sous-réseau de cette interface. Par défaut, il s'agit de 255.255.255.0.

Paramètres UPnP

UPnP: Activez ou désactivez l'UPNP.

Cliquez sur Enregistrer lorsque vous avez terminé ou sur Paramètres avancés.

Réseau - Paramètres avancés

Paramètres avancés

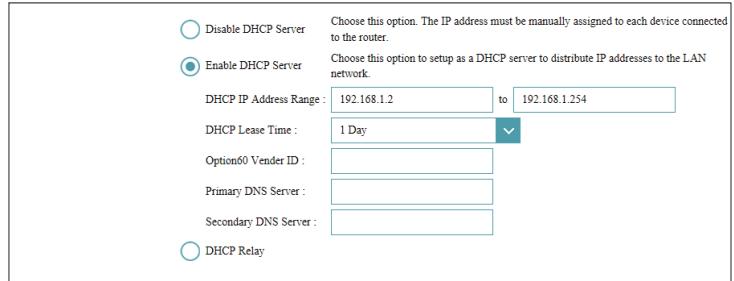

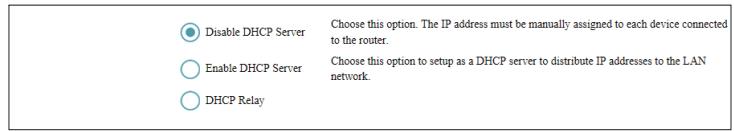

Vouspouvezchoisir l'un des comportements suivants du mode DHCP :

Désactiver le Selctionnez cette option pour désactiver le serveur DHCP. Aucune serveur DHCP: autre configuration n'est requise.

Enable DHCP Sélectionnez cette option pour activer le serveur DHCP. Server (Activer le serveur DHCP):

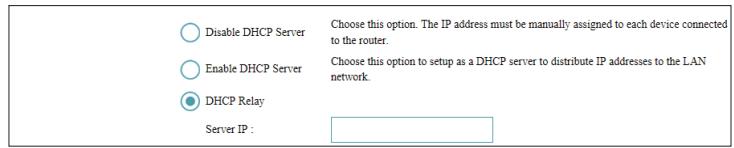

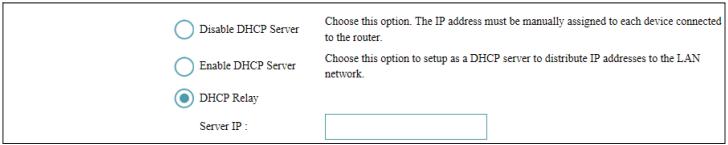

Relais DHCP : Sélectionnez cette option pour activer le relais DHCP. Utilisez cette option si vous disposez d'un serveur DHCP dédié sur votre réseau.

Si vous avez selectionné Activer DHCP les options suivantes sont disponibles :

DHCP IP Address Saisissez les adresses IP de début et de fin pour l'attribution d'adresse Range (Plage IP du serveur DHCP. d'adresses IP DHCP): Remarque: Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux péripériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'éviter tout conflit d'adresses IP.

DHCP Lease Sélectionnez la durée du bail DHCP dans le menu déroulant.
Time (Durée de la concession
DHCP):

ID du fournisseur Saisissez ici les informations Option60. (facultatif) Option60:

Primary DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre Server (Serveur du fournisseur d'accès Internet. (l'attribution est généralement DNS principal): automatique).

Réseau - Paramètres avancés

Secondary DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par Server (Serveur du nombre fournisseur d'accès Internet. (l'attribution est généralement automatique).

Si vous avez selectionné Relais DHCP les options suivantes sont disponibles :

Server IP (Adresse Saisissez l'adresse IP du serveur DHCP. IP du serveur):

Cliquez sur Enregistrer lorsque vous avez terminé.

USB

Cette page vous permet de configurer l'accès aux fischiers stockés sur un disque de stockage USB externe branché au routeur. Vous pouvez également passer par le réseau local. Pour acceder à cette page, cliquez sur USB dans le menu Paramètres de la barre située en haut de la page.

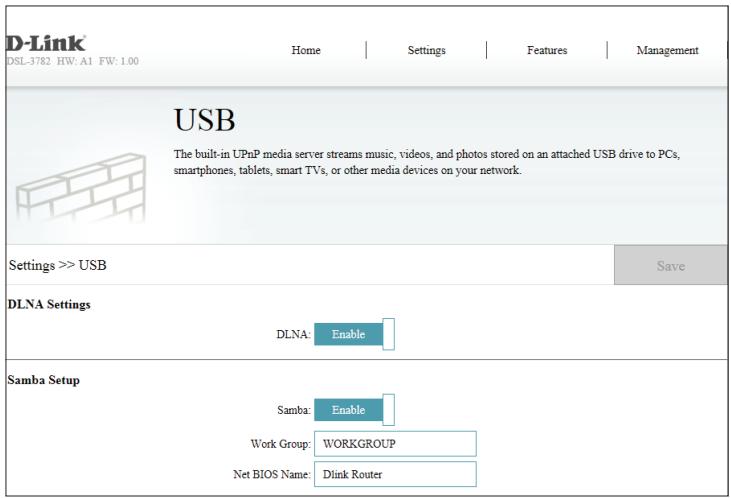

Paramètres DLNA

DLNA: Activer ou désactiver les fonctions du serveur multimédia DLNA et permettre aux clients DLNA connectés d'acceder aux fichiers multimédia sur le réseau.

Configuration de Samba

Samba: Activez ou désactivez le partage de fichiers de Windows ou Samba. Les ordinateurs et péripériques qui prennten en charge Samba sont en mesure d'acceder aux fichiers sur le péripérisque USB connecté à ce routeur.

Groupe de travail : Saisissez le nom du groupe de travails Windows.

Nom du Net BIOS: Saisissez le nom pour ce périphérique si vous souhaitez qu'il apparaissé sur votre réseau.

Cliquez sur Enregistrer lorsque vous avez terminé.

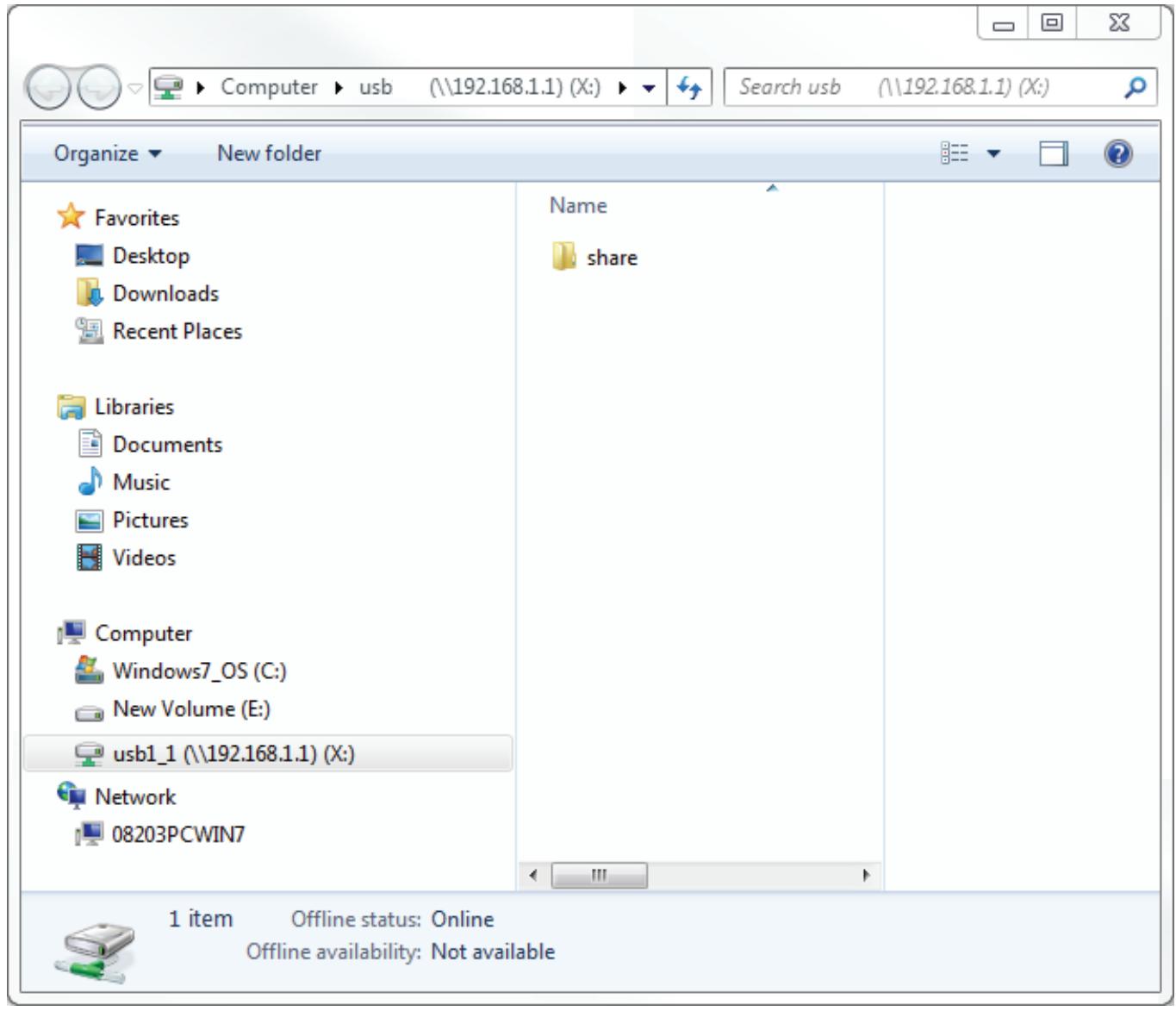

Pour plus d'informations sur la manière d'acceder à votre disque USB à partir d'un PC Windows, reportez-vous à Connecter et partager un péripérique de stockage USB, page 70.

Caractéristiques

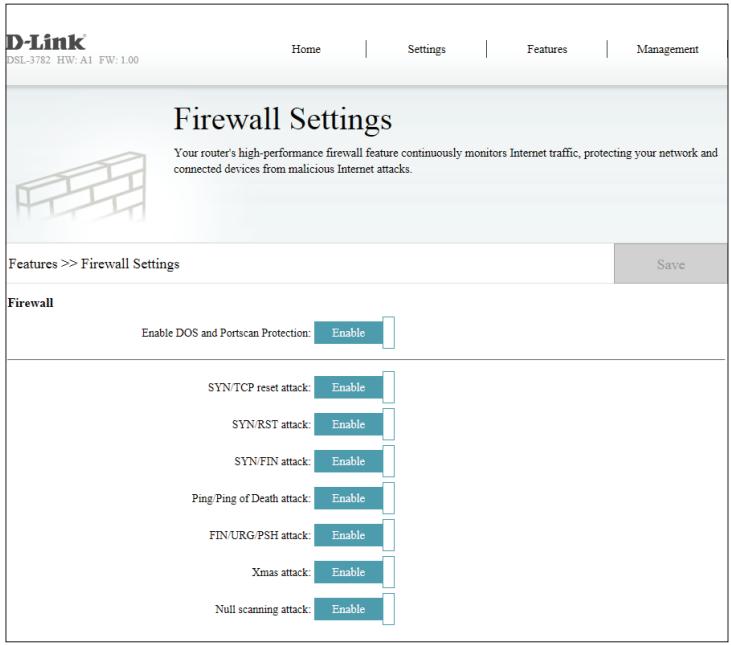

Pare-feu

Le pare-feu du routeur protège votre réseau contre les attaques malveillantes sur Internet. Pour acceder à cette page, cliquez sur Pare-feu dans le menu Fonctions de la barre située en haut de la page. Il est recommandé de laisser toutes les autres valeurs sur leurs réglages par défaut Activer.

Application

Le déclenchement de port permet d'ouvrir les ports lorsque du traffic est détecté sur les ports spécifique. Cela permet de faciliter la communication entre les applications et les serveurs dérivère un pare-feu NAT. Pour acceder à cette page, cliquez sur Application dans le menu Fonctions de la barre située en haut de la page.

Les règles actuellesment définies de l'application sont affichées dans le tableau. Certaines applications généralement utilisées sont pré-configurées par défaut. Vous pouvez créé jusqu'à huit règles d'application. Pour supprimer une règle d'application, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle d'application, cliquez sur l'icône de crayon correspondante dans la colonne Modifier. Pour créé une nouvelle application, cliquez sur le bouton Ajouter une règle.

Créer une nouvelle règle

Activer Activez ou désactivez la règle d'application.

I'application :

Name (Nom): Saisissez un nom pour cette application.

Port de départ de Saisissez la plage de ports de début à partir de laquelle le traffic est déclenchement: transféré.

Port final de Saisissez la plage de ports de fin à partir de laquelle le traffic est déclenchement: transféré.

Type de protocole Sélectionnez le protocole déclencheur de cette règle : TCP, UDP ou de traffic du Tous les protocoles.

déclencheur :

Port ouvert: Saisissez le port ou la plage de ports à ouvrir une fois déclenché.

Type de protocole Sélectionnez le protocole déclencheur de cette règle : TCP, UDP ou de traffic ouvert : Tous les protocoles.

Cliquez sur Appliquer lorsque vous avez terminé.

D-Link

La pageiste des contrôles d'accès (ACL) vous permet de partager ou d'empêcher l'utilisation de divers services côte LAN ou WAN. Pour acceder à cette page, cliquez sur ACL dans le menu Fonctions de la barre située en haut de la page.

Configuration du contrôle d'accès

ACL: Activer ou désactiver les ACL.

Index de règles Sélectionnez le numéro d'index de la règle ACL dans le menu déroulant.
ACL:

Actif : Active ou désactive une règle ACL individuelle.

Adresse IP du service: Saisissez la plage d'adresses IP à laquelle appliquer la règle.

Application: Sélectionnez un service prédéfini.

Interface de Dans le menu déroulant, Sélectionnez l'interface à laquelle appliquer cette règle de liste des contrôleires d'accès.
l'index des règles
ACL :

Cliquez sur Définir pour creer ou modifier une règle ou sur Supprimer pour supprimer une règle.

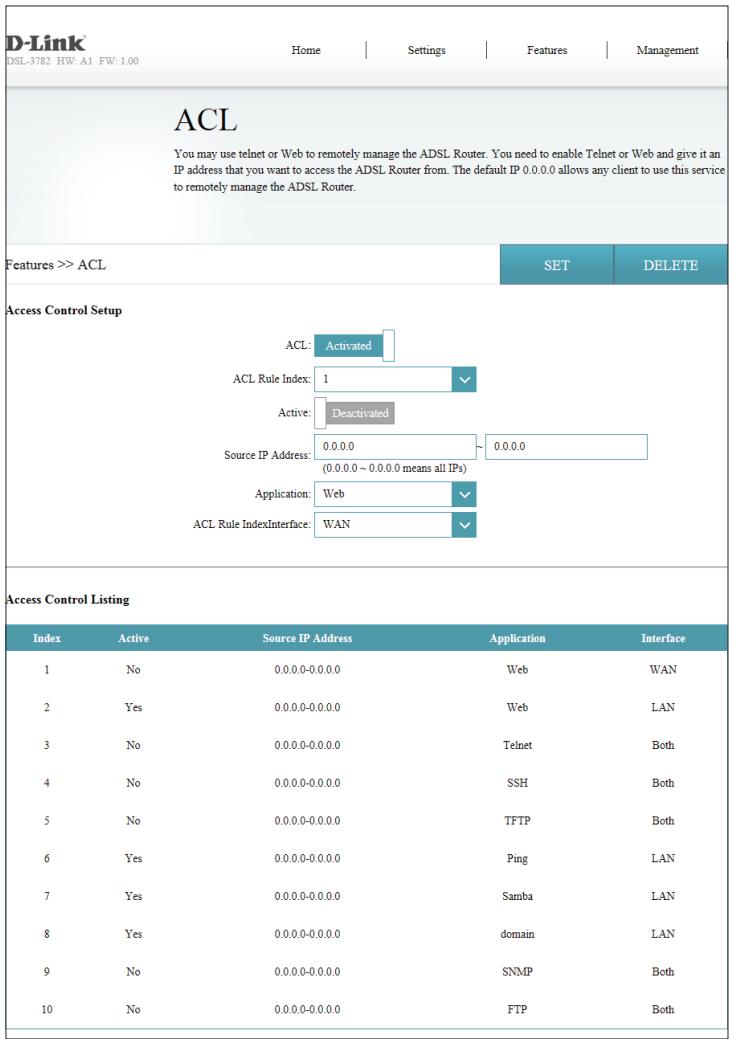

Liste de contrôle d'accès

Une liste des règles de la liste des contrôleires d'accès actuellément définies s'affiche ici.

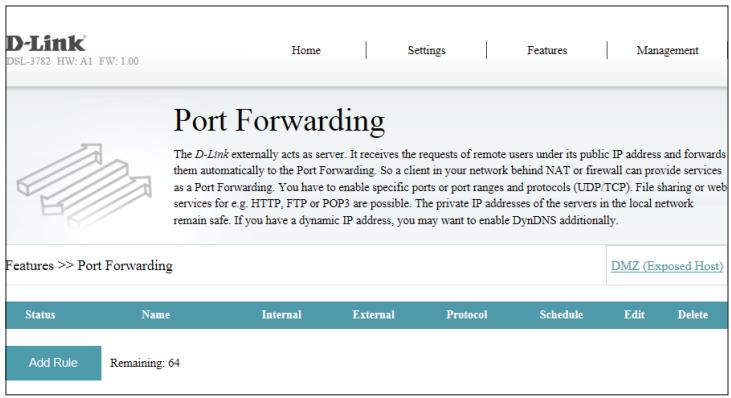

Redirection de port

La redirection de port vous permet de définir un port ou une plage de ports à ouvrir pour certains périphériques sur le réseau. Cela peut s'avérer nécessaire pour permettre à certaines applications de se connecter via le routeur. Pour acceder à cette page, cliquez sur Transfert de port dans le menu Fonctions de la barre située en haut de la page.

Pour supprimer une règle, cliquez sur l'icone de corbeille correspondante dans la colonne Delete (Supprimer). Pour modifier une règle, cliquez sur l'icone de crayon correspondante dans la colonne Edit (Modifier). Pour créé une nouvelle règle, cliquez sur le bouton Ajouter une règle. Cliquez sur Enregistrer lorsque vous avez terminé. Pourcréer ou modifier une règle, les options suivantes apparaisent :

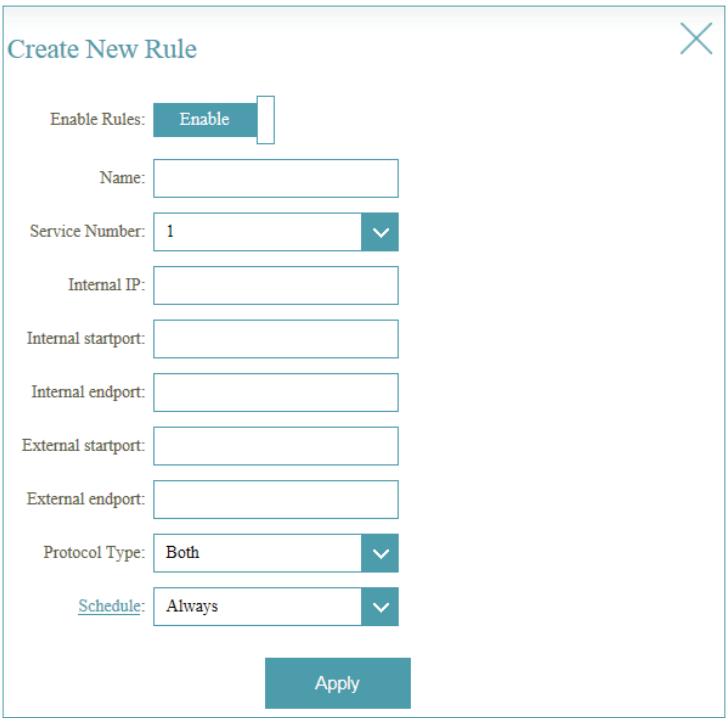

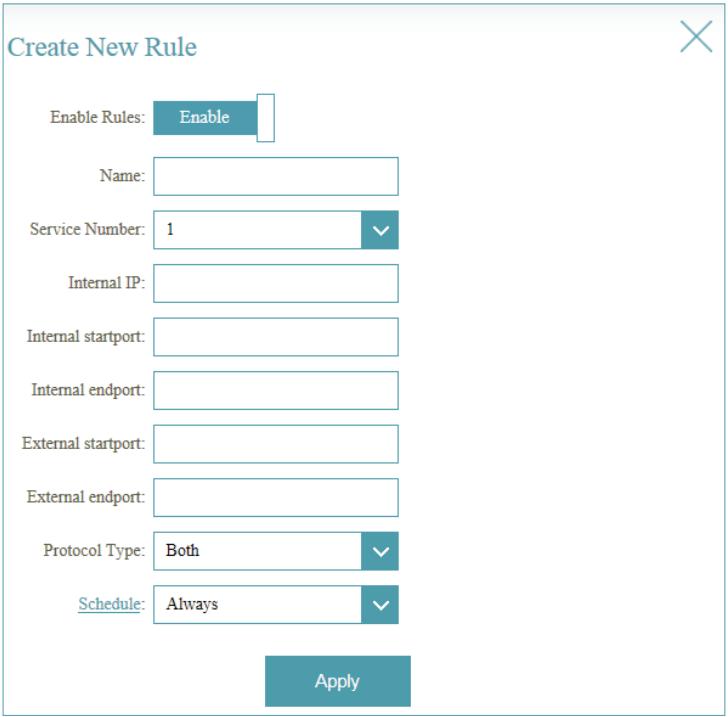

Créer une nouvelle règle

Activier les règles: Activez ou désactivez les règles de transfert de port.

Name (Nom): Saisissez un nom de règle.

Nombre de Le nombre de la règle s'affiche ici. service:

IP interne: Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous poulez autoriser le service entrant.

Port de début Indiquez le port de début interne que vous souhaitez ouvrir. interne :

Point final Indiquez le port de fin interne que vous souhaitez ouvrir. interne :

Port de début Indiquez le port de début externe que vous souhaitez ouvrir. externe :

Point final Indiquez le port de fin externe que vous souhaitez ouvrir.

externe :

Protocol Sélectionnez TCP, UDP ou Les deux. (Protocole):
Schedule Le menu dérounant permet de sélectionner le calendrier hora sur lequel la règle sera activée. Le calendrier peut être configuré sur Toujours; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à la section Programmation, page 62 pour de plus amples informations.

Cliquez sur Appliquer lorsque vous avez terminé.

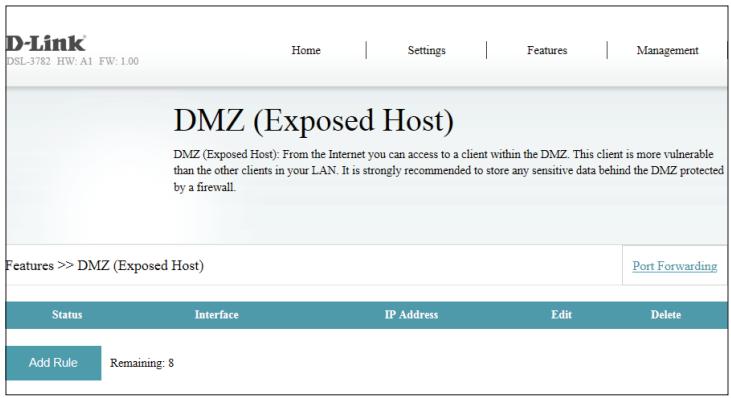

DMZ (hôte exposé)

Cette page vous permet de configurer manuellement les paramètres de la DMZ de votre routeur. Pour acceder à cette page, cliquez sur Transfert de port dans le menu Fonctions de la barre située en haut de la page et cliquez sur DMZ (hôte exposé). Dans la mesure où certaines applications sont incompatibles avec la NAT, le périphérique utilise une adresse IP DMZ pour un seul hôte du réseau local. Cette adresse IP n'est pas protégée par la NAT et elle est visible sur Internet avec le type de logiciel approprié.

Remarque: N'importe quel PC client de la DMZ est exposé à divers types de risques en matière de sécurité. Si vous utilisez la DMZ, prenez des mesures (par ex. protection antivirus du client) pour protégger le reste des PC clients de votre réseau local contre le risque de contamination via la DMZ.

Les périphériques qui se trouvent actuellément dans la DMZ sont affichés dans le tableau. Vous pouvez placer jusqu'à 8 périphériques dans la DMZ. Pour supprimer une rège DMZ, cliquez sur l'icone de corbeille correspondante dans la colonne Supprimer. Pour modifier une rège DMZ, cliquez sur l'icone de crayon correspondante dans la colonne Edit (Modifier). Pour creer une nouvelle DMZ, cliquez sur le bouton Ajouter une rège.

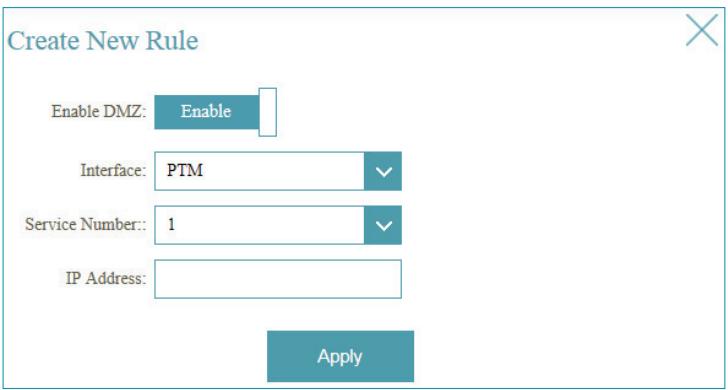

Créer une nouvelle règle

Enable DMZ Activez ou désactivez la règle DMZ. (Activer la DMZ):

Interface: Sélectionnéz l'interface à laquelle appliquer la règle.

Numéro de Le numéro de la règle s'affiche ici. service:

IP Address Saisissez l'adresse IP de l'ordinateur sur votre réseau local et que vous (Adresse IP): souhaitez placer dans la DMZ.

Cliquez sur Appliquer lorsque vous avez terminé.

Filtrage IP/MAC

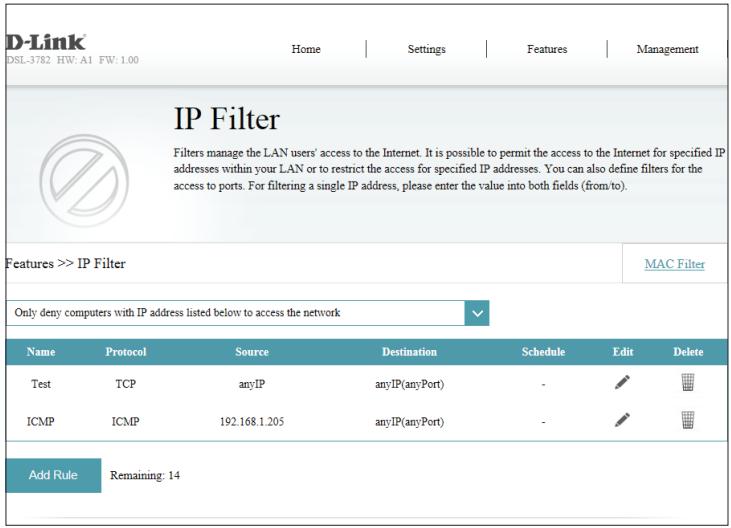

Filtre IP

La page des filtres IP permet deGERer l'acces des utilisateurs du LAN à Internet. Il est possible d'autoriser l'acces à Internet pour des adresses IP spécifiées sur votre réseau local ou de restreindre l'acces pour des adresses IP spécifiées. Vous pouze également définir des filtres pour acceder aux ports. Pour acceder à cette page, cliquez sur Filtrage IP/MAC dans le menu Fonctions de la barre située en haut de la page.

Vous pouvezCHOISIR parmi les options suivantes:Desactiver les filtres IP, Autoriser uniquement les ordinateurs avec les adresses IP repertoriées ci-dessous à acceder au réseau. ou Refuser uniquement les ordinateurs avec les adresses IP repertoriées ci-dessous à acceder au réseau.

Les filtres IP actuellesment définis sont affichés dans le tableau. Vous pouvez définir jusqu'à 16 règes de filtrage IP. Pour supprimer une rège, cliquez sur l'icone de corbeille correspondante dans la colonne (Delete) Supprimer. Pour modifier une rège, cliquez sur l'icone de crayon correspondante dans la colonne Edit (Modifier). Pour creer une nouvelle rège, cliquez sur le bouton Ajouter une rège.

La page suivante contient une description détaillée de la création de règle.

Filtre IP (suite)

Si vous avez activé le filtrage IP, cliquez sur Ajouter une règle pour créé une nouvelle règle de filtrage IP.

Créer une nouvelle règle

Name (Nom): Créez un nom de règle.

Protocol Sélectionnez le type de protocole : Tous, UDP, TCP ou ICMP. (Protocole):

Adresse IP source: Sélectionnez Toutes Adresse IP, IP unique ou Spécifier une adresse IP (plage). Si vous avez selectionné IP unique ou Spécifier une adresse IP (plage), saisissez l'adresse IP dans les champs De et À.

Adresse IP cible: Sélectionnez la cible à laquelle appliquer la règle. PVC1, PTM ou WAN. Sélectionnez Toutes Adresse IP, IP unique ou Spécifier une adresse IP (plage). Si vous avez sélectionné IP unique ou Spécifier une adresse IP (plage), saisissez l'adresse IP dans les champs De et À.

Si vous avez sélectionné PTM ou WAN comme Adresse IP de destination, Sélectionnez le Numéro de service.

Nombre de Sélectionnez le nombre de service dans le menu déroulant.
service:

Si vous avez sélectionné UDP ou TCP comme Protocole ci-dessus, vous pouvez filtrer Tous les ports, Un port unique ou Spécifier une plage de ports.

Schedule Le menu dérounant permet de sélectionner le calendrier horsaire sur lequel la règle sera activée. Le calendrier peut être configuré sur Toujours; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à la section Programmation, page 62 pour de plus amples informations.

Cliquez sur Appliquer lorsque vous avez terminé.

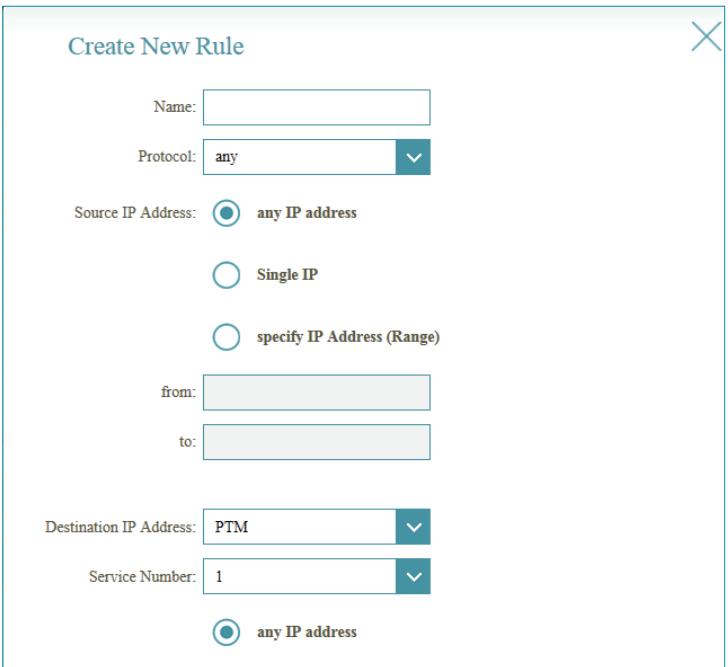

Create New Rule

Name:

Protocol:

any

Source IP Address:

any IP address

Single IP

specify IP Address (Range)

from:

to

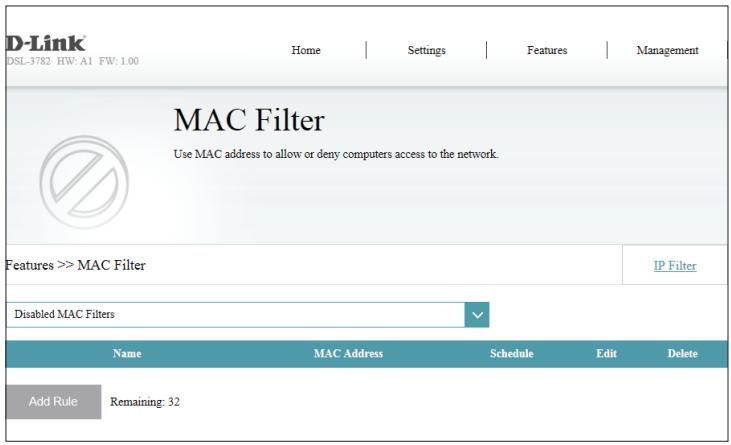

Le filtrte MAC est utilisé pour restreindre autoriser certain type de trames et permettent à travers la passerelle en fonction de l'adresse MAC de leur source ou destination. Ces filtres sont utiles pour sécuriser ou restreindre le traffic sur votre réseau local. Pour acceder à cette page, cliquez sur Filtrage IP/MAC dans le menu Fonctions de la barre située en haut de la page et cliquez sur le lien Filtre MAC. Pour revenir à la page Filtre IP, cliquez sur Filtre IP.

Vous peuvent désir parmi les options suivantes: Désactiver les filtres MAC, Autoriser uniquement les ordinateurs avec les adresses MAC répertoriées ci-dessous à accéder au réseau. ou Refuser uniquement les ordinateurs avec les adresses MAC répertoriées ci-dessous à accéder au réseau.

Les filtres MAC actuellément définis sont affichés dans le tableau. Vous pouvez définir jusqu'à 32 règes de filtrage MAC. Pour supprimer une rège, cliquez sur l'icône de corbeille correspondante dans la colonne (Delete) Supprimer. Pour modifier une rège, cliquez sur l'icône de crayon correspondante dans la colonne Edit (Modifier). Pour créé une nouvelle rège, cliquez sur le bouton Ajouter une rège.

Si vous avez activé le filtrage MAC, cliquez sur Ajouter une règle pour créé une nouvelle règle de filtrage MAC.

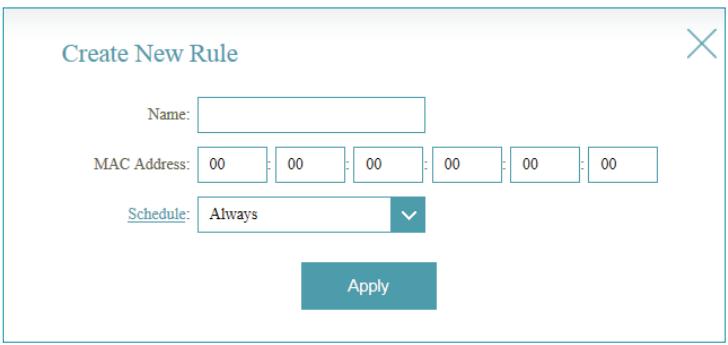

Créer une nouvelle règle

Name (Nom): Créez un nom de règle.

MAC Address Saisissez l'adresse MAC à laquelle appliquer la règle. (Adresse MAC):

Schedule Le menu dérounant permet de sélectionner le calendrier hora sur lequel la règle sera activée. Le calendrier peut être configuré sur Toujours; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à la section Programmation, page 62 pour de plus amples informations.

Cliquez sur Appliquer lorsque vous avez terminé.

Acheminement statique

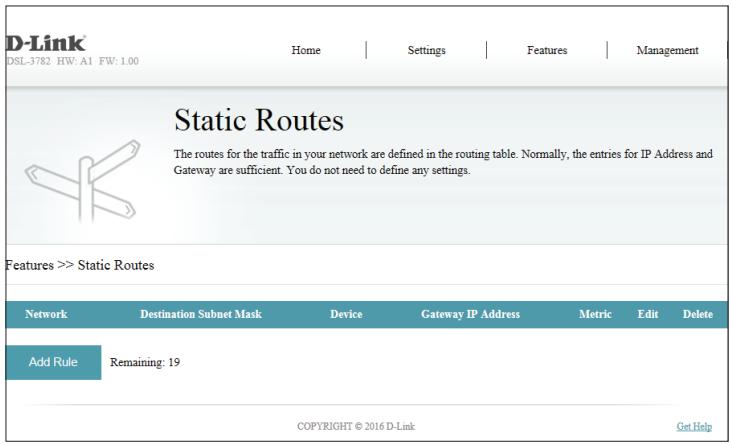

La section Static Routes (Acheminements statiques) vous permet de définir des acheminements personnalisés afin de contrôler la manière dont le traffic de données peut être déplaced sur le réseau. Pour acceder à cette page, cliquez sur Route statique dans le menu Fonctions de la barre située en haut de la page.

Pour supprimer une règle, cliquez sur l'icone de corbeille correspondante dans la colonne Delete (Supprimer). Pour modifier une règle, cliquez sur l'icone de crayon correspondante dans la colonne Edit (Modifier). Pour créé une nouvelle règle, cliquez sur le bouton Ajouter des règes. Cliquez sur Enregistrer lorsque vous avez terminé.

Pour creer ou modifier une rile, les options suivantes apparaisent :

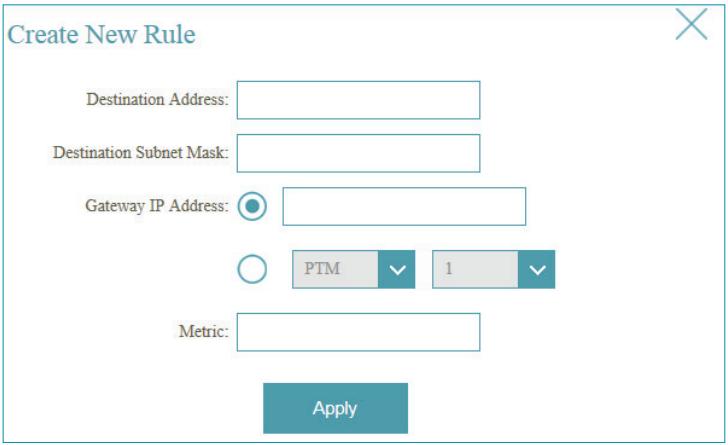

Créer une nouvelle règle

Adresse cible: Entrez l'adresse IP de destination des paquets empruntant cette route.

Destination Saisissez la destination de cette route. Subnet Mask (Masque de sousRéseau cible): Gateway Entre le prochain saut de passerelle à prendre si cette route est utilisée. IP Address (Adresse IP de la passerelle):

Metric (Mesure): La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 15 indique le coût le plus élevé.

Cliquez sur Appliquer lorsque vous avez terminé.

DNS dynamique

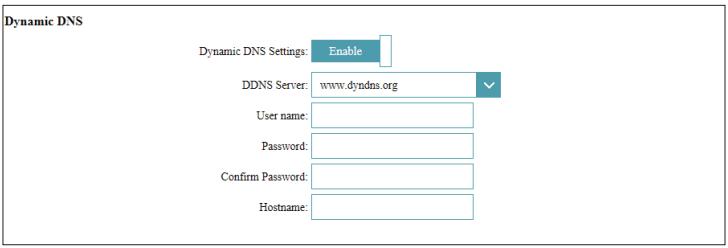

La page DNS dynamique est utilisé pour La plupart des fournisseurs d'accès Internet (FAI) attribuient des adresses IP dynamiques (changeantes). Avec les fournisseurs de services DDNS dynamiques, n'importe qui peut entraer votre nom de domaine pour se connecter à votre serveur,quelle que soit votre adresse IP. Pour acceder à cette page, cliquez sur DNS dynamique dans le menu Fonctions de la barre située en haut de la page.

Enable Dynamic DNS (Activier le configuration avances. DNS dynamique):

1. Serveur DDNS: Indiquez l'adresse du serveur DNS dynamique ou selectionnez-en un dans le menu déroulant.

Username (Nom Saisissez le nom d'utilisateur de votre DNS dynamique. d'utilisateur):

Password (Mot de Saisissez le mot de passer de votre DNS dynamique.onne:

Confirm Password Saisissez à nouveau le mot de passer de votre DNS dynamique. (Confirmer le mot de passer):

Host Name (Nom d'hôte): Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DNS dynamique.

Cliquez sur Enregistrer lorsque vous avez terminé.

IGMP

L'Internet Group Management Protocol (IGMP) Transmission permit la transmission de contenus identiques, par exemple de type multimédia, d'une source vers un certain nombre de destinataires.

IGMP Snooping Activer désactiver la surveillance du protocole de gestion des groupes (Surveillance du Internet

trafic IGMP): (IGMP) pour construire des tableaux de multidiffusion.

Proxy ADSL: Cochez cette case pour activer le proxy ADSL. L'interface actuellément configurée s'affiche en dessous.

Version IGMP: Sélectionnez la version d'IGMP à utiliser, V1/V2 ou V3.

Cliquez sur Enregistrer lorsque vous avez terminé.

Filtre Web

Les paramètres de filtrage de site Web vous permettent de bloquer l'accès à certains sites Web. Vous pouze créé une liste de sites à bloquer ou à autoriser (tous les autres sites étant bloqués). Pour acceder à cette page, cliquez sur Filtre Web dans le menu Fonctions de la barre située en haut de la page.

Pour creer une liste de sites à bloquer, selectionnez INTERDIRE aux ordinateurs d'acceder à ces sites UNIQUEMENT dans le menu déroulant. Tous les autres sites sont accessibles. Pour spécifié une liste de sites à autoriser, selectionnez AUTORISER les ordinateurs à acceder à ces sites UNIQUEMENT dans le menu déroulant. Tous les autres sites sont bloqués.

Vous pouvez définir 15 sites Web au maximum. Pour ajouter un site à la liste, cliquez sur Créer une règle. Pour supprimer une règle, cliquez sur l'icone de corbeille correspondante dans la colonne Delete (Supprimer). Pour modifier une règle, il suffit de remplacer l'URL ou le domaine.

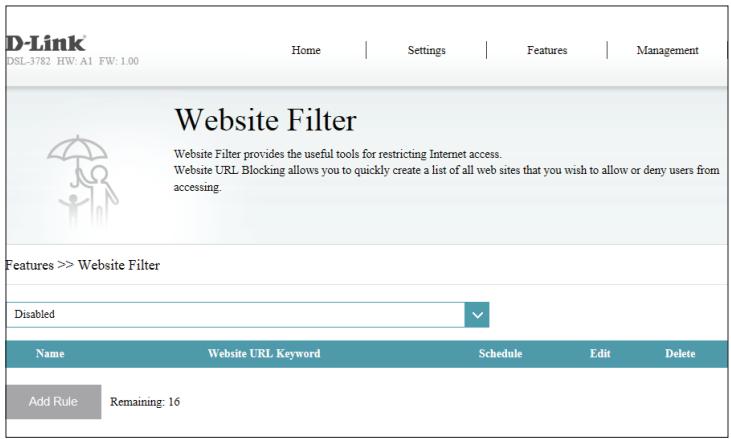

Si vous avez activé le filtrage Web, cliquez sur Ajouter une règle pour créé une nouvelle règle de filtrage Web.

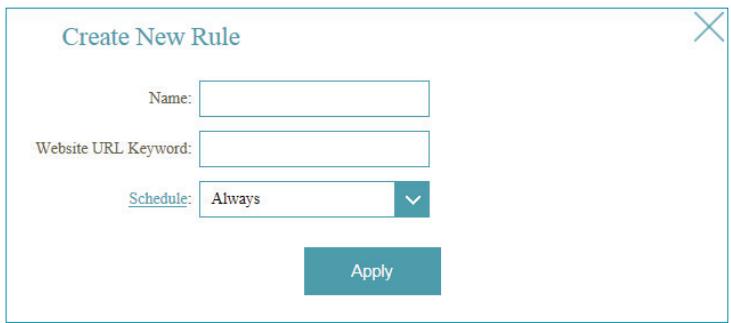

Créer une nouvelle règle

Name (Nom): Créez un nom de règle.

Mot-clé de l'URL Saisissez le mot-clé de l'URL du site Web auquel appliquer la règle. du site Web :

Schedule Le menu dérounant permet de sélectionner le calendrier hora sur lequel la règle sera activée. Le calendrier peut être configuré sur Toujours; vous pouvez également créé vos propres calendriers dans la section Calendriers. Reportez-vous à la section Programmation, page 62 pour de plus amples informations.

Cliquez sur Appliquer lorsque vous avez terminé.

Gestion

Heure et calendrier

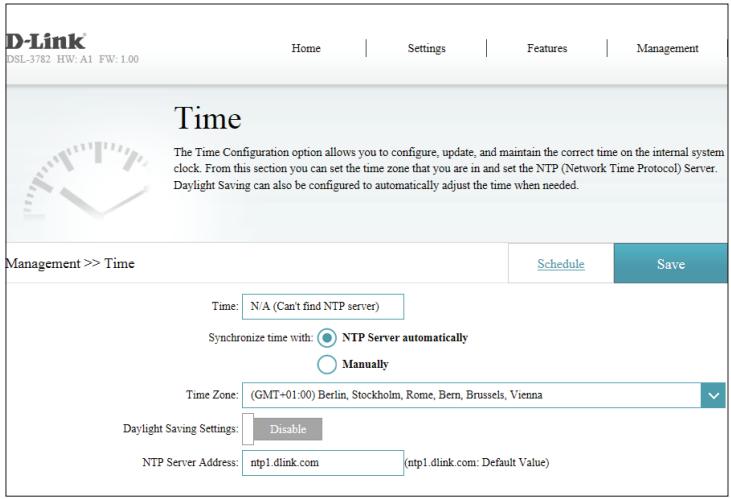

Heure

La page Heure vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. Cet écran vous permet de configurer le fuseau horaire et le serveur NTP, mais aussi d'activer ou de désactiver l'heure d'éte. Pour acceder à cette page, cliquez sur Heure et calendrier dans le menu Gestion de la barre située en haut de la page.

Time (Durée de Affiche la date et l'heure actuelles du routeur.

la concession

DHCP) :

Synchroniser Sélectionnez Serveur NTP automatiquement ou Manuellement.

I'heure avec :

Si vous avez selectionné Serveur NTP automatiquement les options suivantes sont disponibles :

Fuseau hora : Sélectionnez votre fuseau hora dans le menu déroulant.

Daylight Saving Activez ou désactivez l'heure d'été.

(Heure d'etre) :

Adresse du Saisissez l'adresse du serveur NTP. La valeur par défaut est ntp1.dlink.

serveur NTP: com

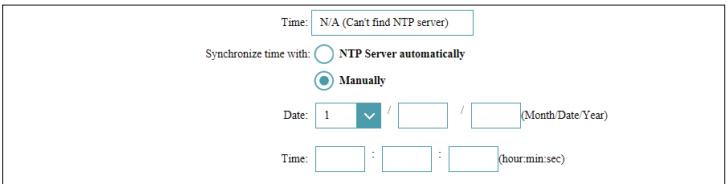

Si vous avez selectionné Manuellement, les options suivantes sont disponibles :

Date : Saisissez la date. (Mois/Jour/Année)

Time (Durée de Saisissez l'heure. (heure:min:sec)

la concession

DHCP) :

Cliquez sur Enregistrer lorsque vous avez terminé. Pour configurer vos calendriers et les gérer, cliquez sur Calendrier et consultez la Programmation, page 62.

Programming

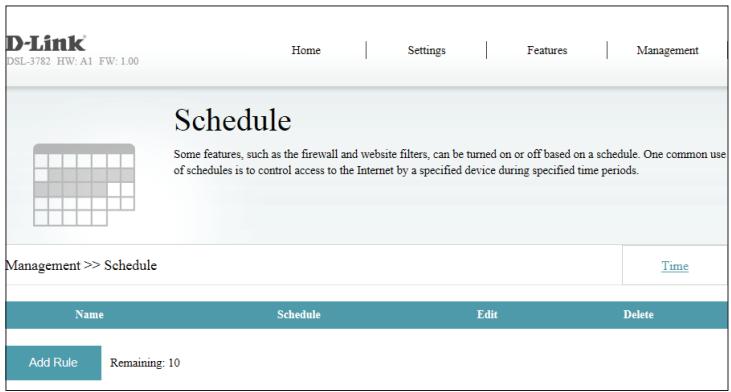

Certaines règles de configuration peuvent être paramétrées en fonction d'un calendrier prédéfini. Pour acceder à cette page, cliquez sur Heure et calendrier dans le menu Gestion de la barre située en haut de la page et cliquez sur le lien Calendrier. Pour revenir à la page Heure, cliquez sur Heure.

Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Delete (Supprimer). Pour modifier une règle, cliquez sur l'icône de crayon correspondante dans la colonne Edit (Modifier). Pour creer une nouvelle règle, cliquez sur le bouton Ajouter des règles. Cliquez sur Appliquer lorsque vous avez terminé.

Pour creer ou modifier une règle, les options suivantes apparaisent :

Commencé par saisir le nom de votre calendrier dans le champ Nom.

Chaque case représentée une heures, l'horaire étant indiqué en haut de chaque colonne. Pour ajouter une tranche hora au calendrier, il suffit de cliquer sur l'heure de départ et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours au calendrier, mais une seule tranche par jour.

Pour supprimer une tranche horaire du calendrier, cliquez sur l'icone de croix.

Cliquez surAppliquer lorsque vous avez terminé.

Journalisation des infos

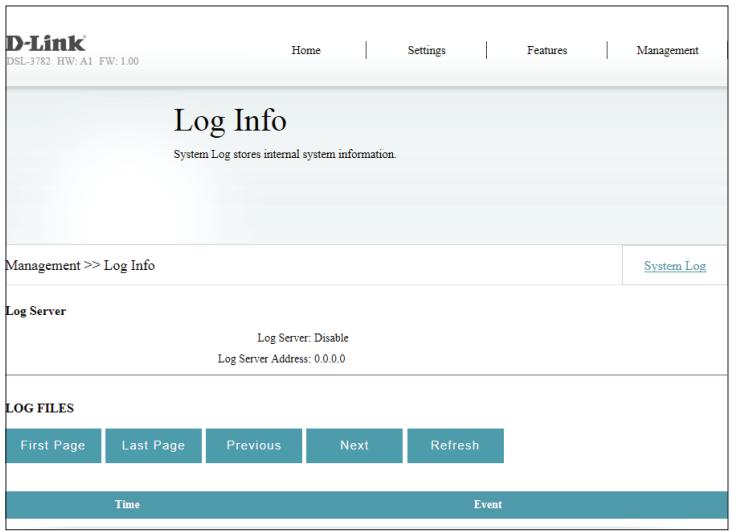

Le routeur conserve un journal des événements. Pour acceder à cette page, cliquez sur Informations du journal dans le menu Gestion de la barre située en haut de la page. La journalisation du système doit être activée pour que cette fonction soit opérationnelle.

Reportez-vous à Journal système, page 64 pour plus d'informations sur la manière d'activer le journal du système.

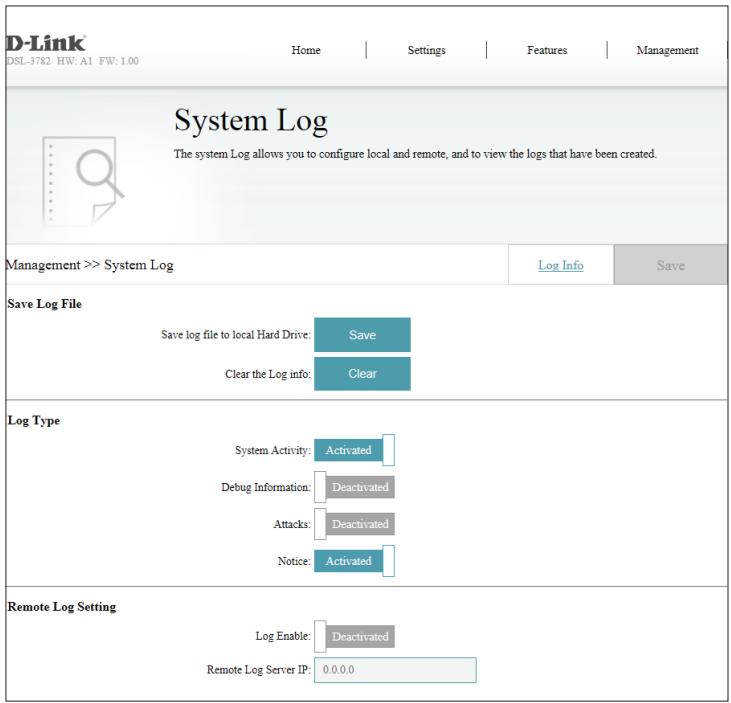

Journal système

Cette page permet de contrôler la manière dont fonctionne le journal du système. Ce journal peut être envoyé à un serveur Syslog ou enregistré sur votre disque dur local. Pour acceder à cette page, cliquez sur Informations du journal dans le menu Gestion de la barre située en haut de la page et cliquez sur Journal système. Pour revenir à la page Informations du journal, cliquez sur Informations du journal.

Enregistrer le fjichier journal

Enregistrez le fichier journal sur le disque dur local: Effacer les informations du journal: Cliquez sur ce bouton pour effacer le journal du système.

Type de journal

Activité du système: Activer ou désactiver la journalisation de l'activité du système.

Informations de Activer ou désactiver la journalisation des informations de débogage.

débogage :

Attaques: Activer ou désactiver la journalisation des attaques.

Remarque: Activer ou désactiver la journalisation des avis.

Remote Log Setting (Configuration du journal distant)

Activer le journal: Activer ou désactiver lajournalisationàdistance.

IP du serveur du Saisissez l'adresse IP du serveur Syslog.
journal distant :

Cliquez sur Enregistrer lorsque vous avez terminé.

Paramètres système

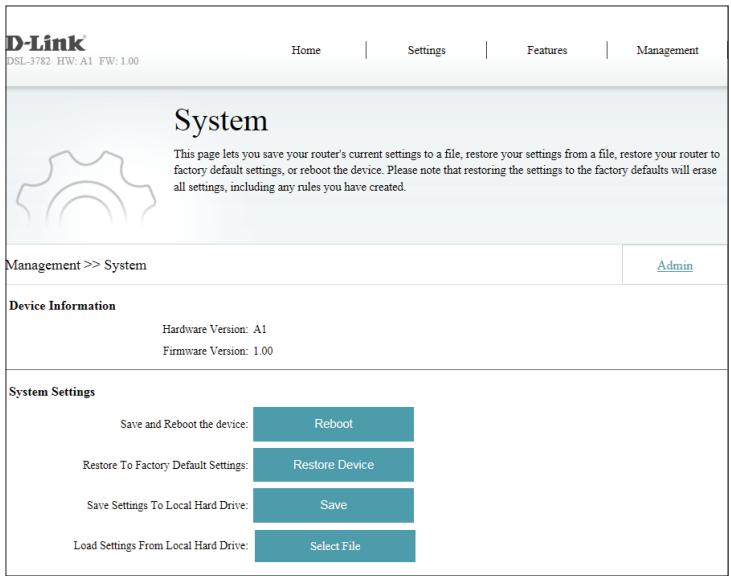

Cette page vous permet d'enregistrer la configuration actuelle du routeur, de charger une configuration precedemment enregistrree, de reinitialiser les parametes du routeur ou de redemarrer ce dernier. Pour acceder a cette page, cliquez sur Parametes systeme dans le menu Gestion de la barre située en haut de la page.

Informations sur le périphérique

Version matérielie: La version du matériel du routeur s'affiche ici.

Version du La version actuelle du microprogramme s'affiche ici. microprogramme :

Système

Enregistrer et Cliquez pour réinitialiser le routeur.

redemarrer le

péripérique :

Restaurer les paramètres par défaut :
Cette option rétablit tous les paramètres de configuration du routeur qui étaient effectifs à sa sortie d'usine. Les paramètres qui n ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Enregistrer les paramètres sur le disque dur local ci-dessous.

Save Settings To
Cette option permet d'enregistrer les paramètres de configuration actuels du Local Hard Drive
routeur dans un fisier sur votre ordinateur.

(Enregister les paramètres sur le disque dur local) :

Load Settings
From Local Hard Drive (Charger des paramètres depuis disque dur local):
Cette option permet de charger un fichier de configuration du routeur précédemment enregistré. La configuration actuelle du routeur est alors écrasée.

Admin

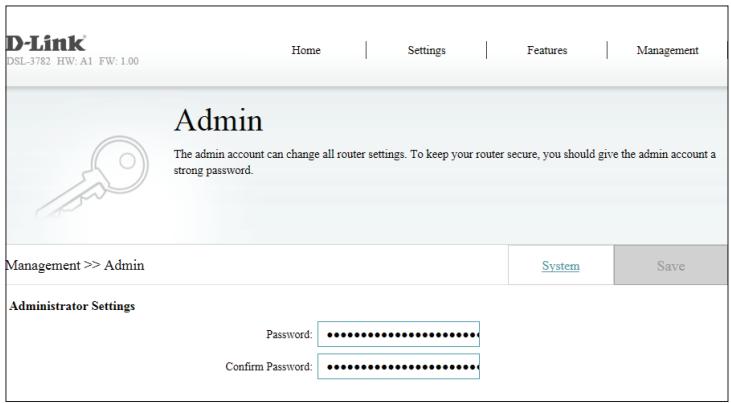

Cette page permet de modifier le mot de passer administrateur (admin) et d'activer la gestion distante. Pour acceder à cette page, Sélectionnez Système dans le menu Gestion de la barre située en haut de la page, et cliquez sur Admin. Pour revenir à la page Système, cliquez sur Système.

Paramètres administrateur

Password (Mot de passer):

Saisissez un nouveau mot de passer pour le compte administrateur. Vous doivent saisir ce mot de passer pour configurer le routeur sur un navigateur Web.

Confirm Password

Confirmer le mot de passer du compte administrateur.

(Confirmer le mot

de passer):

Cliquez sur Enregistrer lorsque vous avez terminé.

Mise à jour du microprogramme

Cette page vous permet de partager à niveau le microprogramme du routeur. Pour acceder à cette page, cliquez sur Mise à niveau du technologies domestiques haut débit située en haut de la page.

Pourmettreàniveaule microprogramme,vousdevezd'abordtelechargerlefchier correspondant depuis http://support.dlink.com.

Informations concernant le microprogramme

Version actuelle du La version du microprogramme actuel s'affiche. microprogramme :

Date du La date du microprogramme actuel s'affiche. microprogramme :

Mettre à jour manuellement

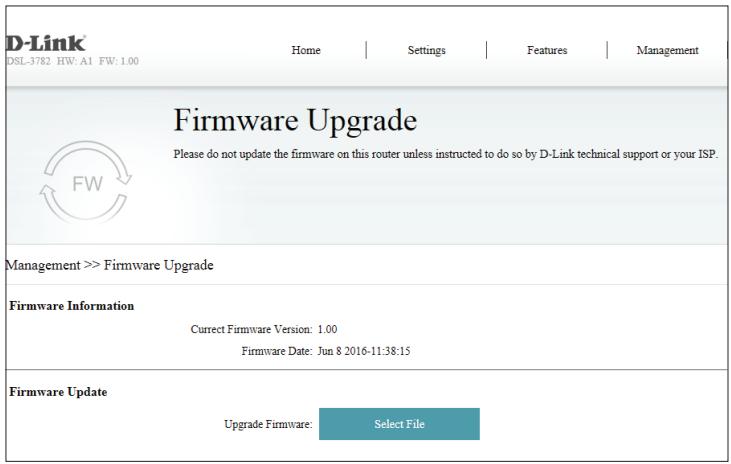

Upgrade Firmware Si vous souhaitez réaliser une mise à jour manuelle, commencez par télécharger le fichier du microprogramme àmettre à jour. Ensuite, cliquez sur le bouton Sélectionner un fichier et recherchez le fichier pour installer le nouveau microprogramme. Puis, appuyez sur Mettre à niveau pour commencer le processus de mise à niveau. N'éteignez pas le routeur tant que le microprogramme est en cours de téléchargement.

Statistiques

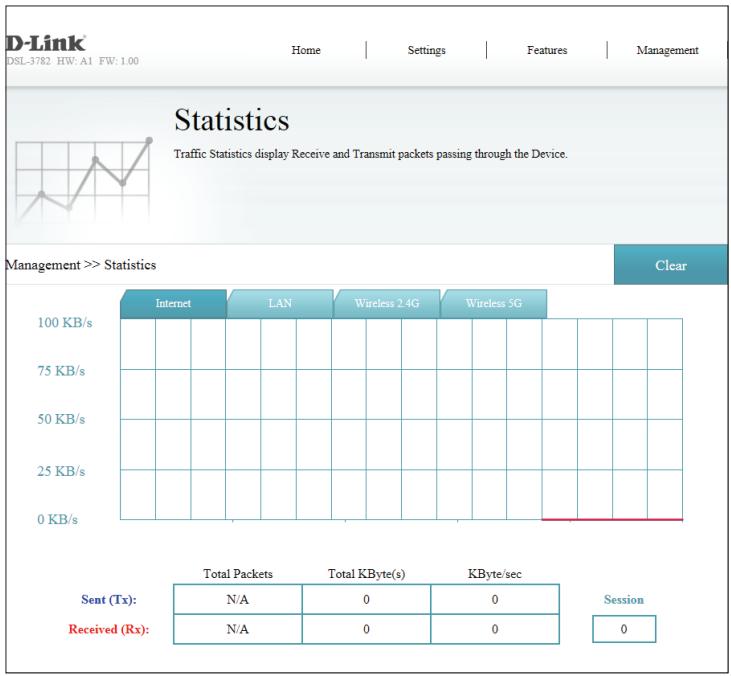

Cette page affiche diverses statistiques sur les données envoyées et reçues par votre routeur sur Internet, sur votre réseau local et via vos réseaux sans fil. Pour accéder à cette page, cliquez sur Statistiques dans le menu Gestion de la barre située en haut de la page.

Vous pouvez consulter les statistiques des interfaces Internet, LAN, Wi-Fi 2,4 GHz ou Wi-Fi 5 GHz enclistuant sur les onglets correspondants en haut du graphique. Le graphique s'actualise toutes les quelques secondes. Le tableau en bas de la page affiche le nombre total de paquets et les données envoyees et reçues depuis le démarrage du DSL-3782.

La quantité actuelle de traffic en cours d'envoi et de réception, mesure en Ko/s s'affiche avec le nombre actuel de sessions.

Pour effacer les informations presentées sur le graphique, cliquez sur Effacer.

Remarque: Le compteur de traffic se réinitialise si le péripérisque est redémarré.

Diagnostics

Cette page est utilisé pour tester la connexion du routeur Internet. Pour acceder à cette page,-cliquez sur Diagnostics dans le menu Gestion de la barre située en haut de la page.

Saisissez une adresse IP ou adresse Web, sélectionnez le test Ping ou Tracert et cliquez sur Exécuter le test.

Les résultats du test s'affichent dans la boîte de dialogue. Vous pouvez copier les résultats en appuyant sur le bouton Copier.

Connector et partager un périphérique USB

Une fois que vous avez installé et configuré avec succès votre Modem-routeur D-Link, vous étés prét à profiter des avantages de la technologie de partage USB de D-Link. Cela vous permet de partager rapidement et facilement un périphérique de stockage USB avec plusieurs ordinateurs sur votre réseau.

Connector et partager un périphérique de stockage USB

Le DSL-3782 partage un périhérique de stockage USB formaté en FAT32 ou NTFS à l'aide du protocole de partage de fichiers Samba. Lorsque vous étés connecté, vous pouvez copier, déplacer, supprimer et modifier des fichiers sur le réseau, comme vous le feriez avec un disque ordinaire monté sur votre ordinateur.

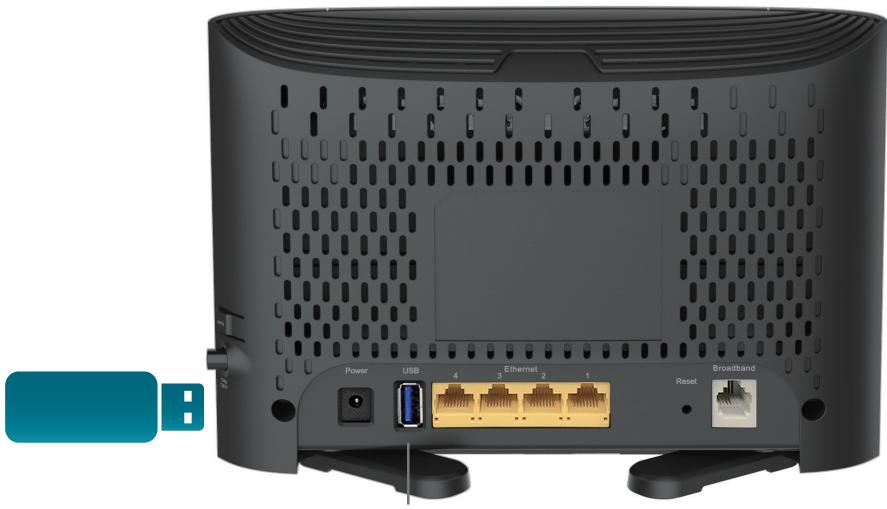

Connectez un périphérique de stockage USB au port USB du DSL-3782.

Port USB

Connexion à partir d'un PC Windows

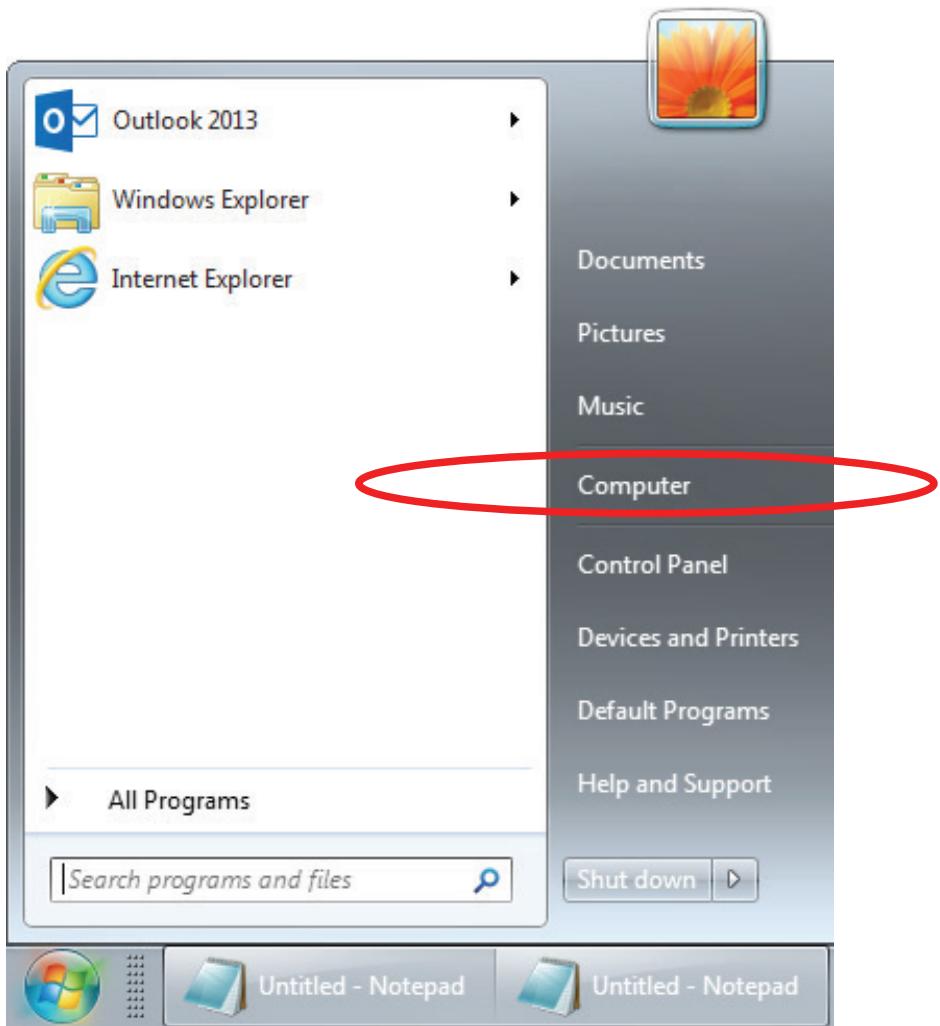

Étape 1 - Cliquez sur le menu Démarrer et Sélectionnez Poste de travail.

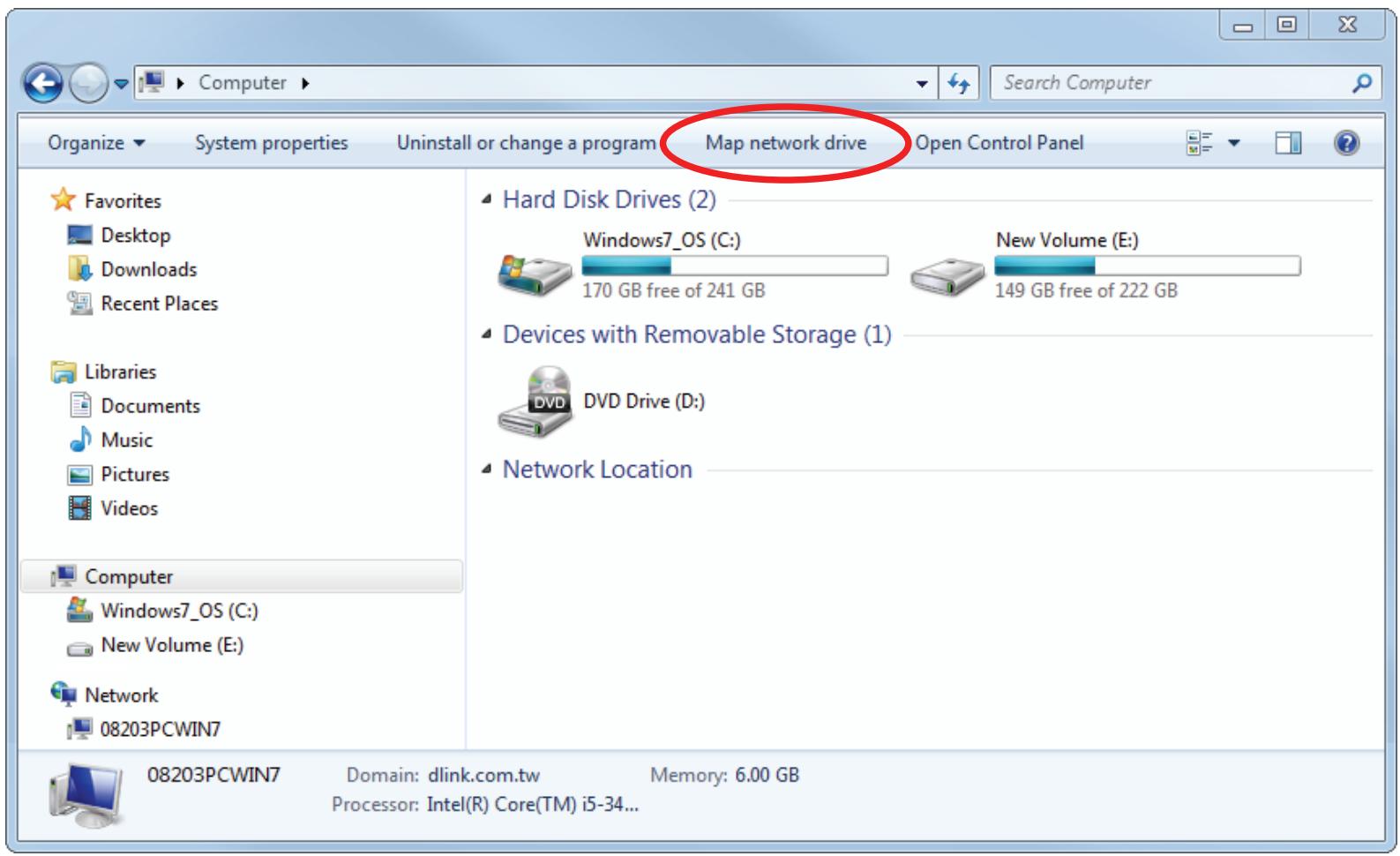

Étape 2 - Cliquez sur Connecter un disque réseau.

Étape 3 - Sélectionnez la dette du disque que vous souhaitez connecter au réseau. Saisissez l'adresse IP du DSL-3782 et le nom du volume USB que vous souhaitez partager. Par exemple \192.168.1.1\usb.

Cochez les cases Se reconnectcer à la connexion et Se connecter à l'aide d'identifiants différents.

Cliquez sur Terminer.

Si vous possédez plusieurs périphériques de stockage USB connectés via un concentrateur USB, cliquez sur Périphériques USB dans la section Accueil de l'utilitaire de configuration Web du DSL-3782 pour obtenir la liste des noms de volumes disponibles.

Étape 4 - Saisissez admin et le mot de passer de votre routeur, puis cliquez sur Ok.

Félicitations! Vos fichiers sont maintainant partages. Répétez ce processus pour chaque PC Windows avec lequel vous souhaitez partager votre disque USB.

Connexion depuis un Mac

Étape 1 - Lorsque vous étés dans le Finder, cliquez sur le menu Acceder et Sélectionnez Connexion au serveur...

Étape 2 - Saisissez l'adresse IP du DSL-3782 et le nom du volume USB que vous souhaitez partager. Par exemple smb//192.168.1.1/usb1_1.

Cliquez sur Connexion.

Si vous possédez plusieurs péripériques de stockage USB connectés via un concentrateur USB, consultez la section ACCUEIL>USB de l'utilitaire de configuration Web du DSL-3782 pour obtenir la liste des noms de volumes disponibles.

Étape 4 - Saisissez admin et le mot de passer de votre routeur, puis cliquez sur Connect. Si vous souhaitez que votre ordinateur mémorise votre mot de passer, cochez la case Mémoriser ce mot de passer dans ma chaine de touches.

Vos fichiers sont maintainant partages. Répétez ce processus pour chaque Mac avec lequel vous souhaitez partager votre disque USB.

Connexion d'un client sans fil à votreouteur

Bouton WPS

Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple et le plus sur de connecter vos péripériques sans fil au routeur. La plupart des péripériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les caméras, possèdent un bouton WPS (ou un utiliser logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur DSL-3782. Veuillez vous reporter au manuel d'utilisation du péripérisque sans fil que vous foulez connecter pour être sur de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes :

Étape 1 - Appuyez sur le bouton WPS du routeur DSL-3782 pendant 5 secondes environ. Levoyant WPS situé sur la façade commence à clignoter.

Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS sur votre périphérique sans fil (ou lancez l'utilitaire logiciel et démarrer le processus WPS).

Étape 3 - Attendez jusqu'à 1 minute pour que la configuration de votre connexion se déroule. Lorsque levoyant WPS cette de clignoter, vous étés connecté et votre connexion sans fil est sécurisée par WPA2.

Windows® 10

Lorsque vous vous connectez sans fil au DSL-3782 pour la première fois, vous doivent saissir le nom du réseau sans fil (SSID) et le mot de passer Wi-Fi (clé de sécurité) du pérophérique auquel vous vous connectez. Si votre produit est livré avec une carte de configuration Wi-Fi, vous pouvez y voir le nom de réseau et le mot de passer Wi-Fi par défaut. Sinon reportez-vous à l'étiquette du produit pour voir le SSID et le mot de passer par défaut du réseau Wi-Fi, ou saisissez les identifiants Wi-Fi définis lors de la configuration du produit.

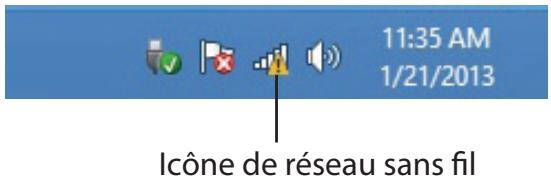

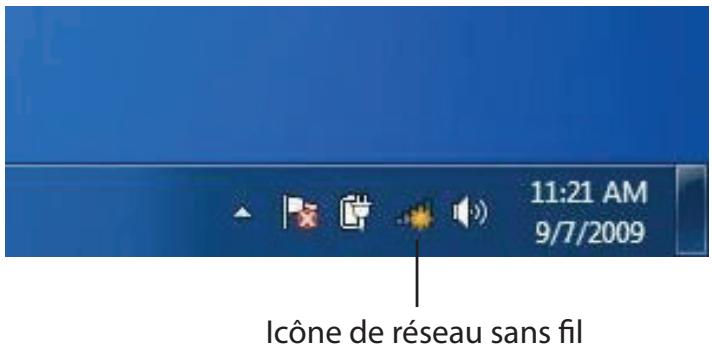

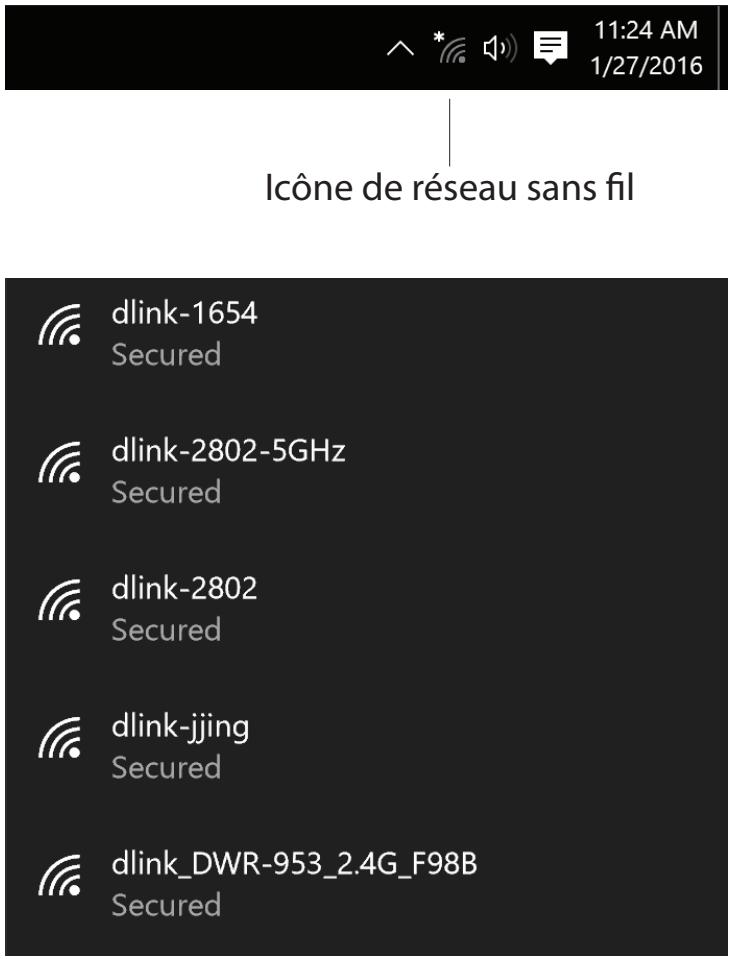

Pour rejoindre un réseau existant, repérez l'icone du réseau sans fil dans la barre de tâches, après de l'affichage de l'heure et cliquez dessus.

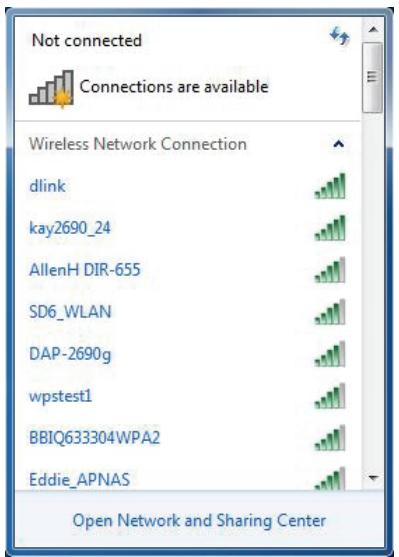

En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur le SSD.

Pour vous connecter au SSID, cliquez sur Connexion.

Pour vous connecter automatique avec le routeur lorsque vous périphérique détecte ensuite le SSID, cochez la case Se connecter automatique.

Vous serez ensuite invite à saisir le mot de passer Wi-Fi (la clé de sécurité du réseau) pour le réseau sans fil. Saisissez le mot de passer dans la case et cliquez sur Suivant pour vous connecter au réseau. Notre ordinateur se connectera désormais automatiquement à ce réseau sans fil lorsqu'il le détecte.

Vous pouvez également utiliser le WPS (Wi-Fi Protected Setup) pour vous connecter au réseau. Appuyez sur le bouton WPS de votre périphérique D-Link pour vous connecter automatiquement.

dlink-1654

Secured

Connect automatically

Connect

dlink-1654

Secured

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité utilisée (mot de passer Wi-Fi).

Pour rejoindre un réseau existant, repérez l'icone du réseau sans fil dans la barre de tâches, pres de l'affichage de l'heure.

En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la proximité de connexion de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur son nom.

On vous demande ensuite de saisir la clé de sécurité (mot de passer Wi-Fi) du réseau sans fil. Saisissez le mot de passer dans le champ prévu à cet effet, puis cliquez sur Suivant.

Si vous souhaitez utiliser le WPS pour vous connecter au routeur, vous pouvez aussi appuyer sur le bouton WPS sur votre routeur pour activer la fonction WPS.

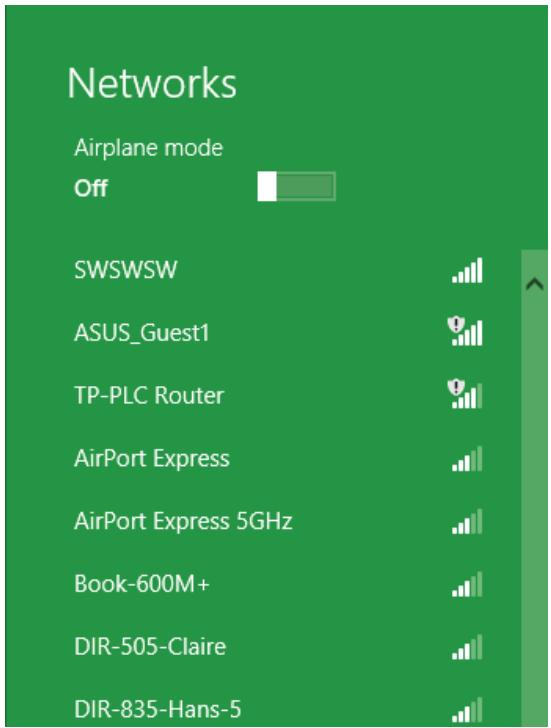

Networks

d-link-07725

Lorsque vous avez réussi à étabrir une connexion réussie à un réseau sans fil, le mot Connecté apparaît pres du nom du réseau auquel vous étés connecté.

Networks

Airplane mode

Off

Wi-Fi

d-link-07725

Connected

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passée utilisée.

1. Cliquez sur l'icone sans fil dans la zone de notification (en bas à droite).

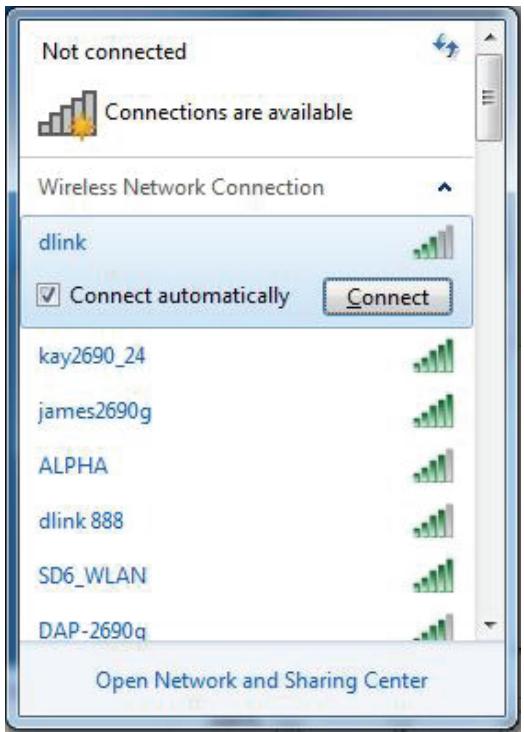

1. L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone.

1. Sélectionnez le réseau sans fil portant le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connexion.

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptorateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

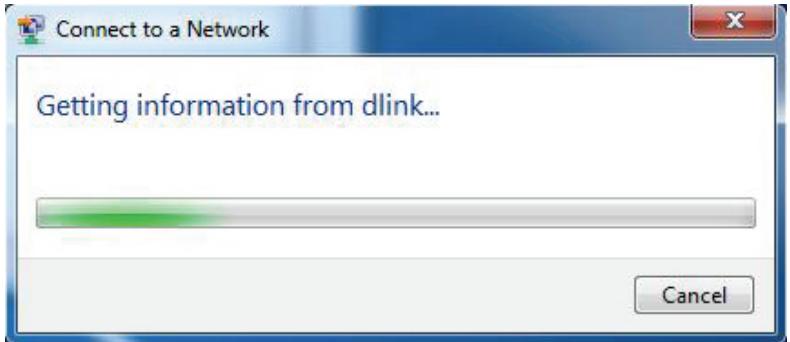

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

WPS

La fonction WPS du DSL-3782 peut etre configuerée à l'aide de Windows® 7. Procedez comme suit pour utiliser Windows® 7 pour configurer la fonction WPS:

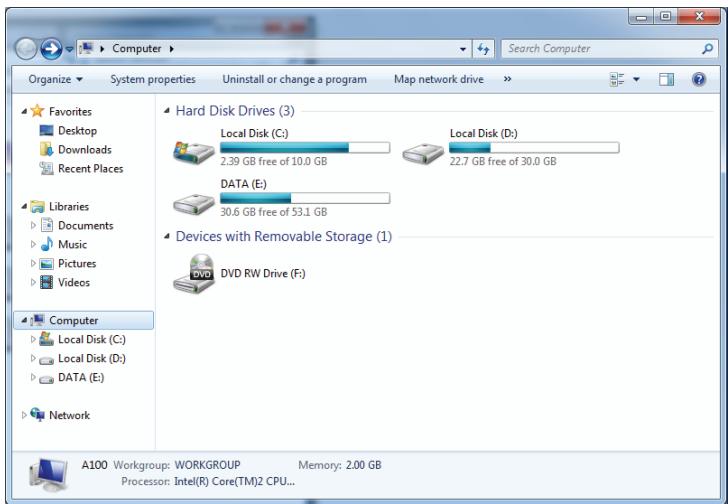

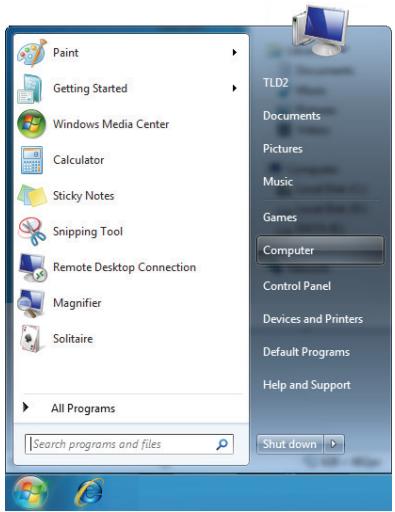

1. Cliquez sur le bouton Démarrer, puis sélectionnez Ordinateur dans le menu Démarrer.

1. Cliquez sur Reseau, à gauche.

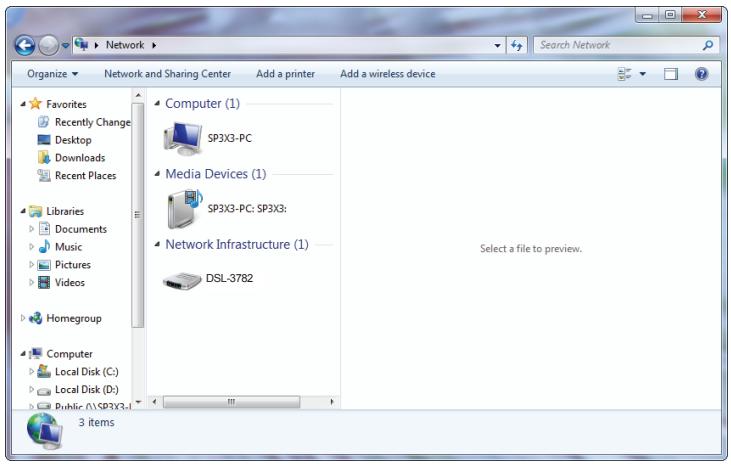

1. Double-cliquez sur le DSL-3782.

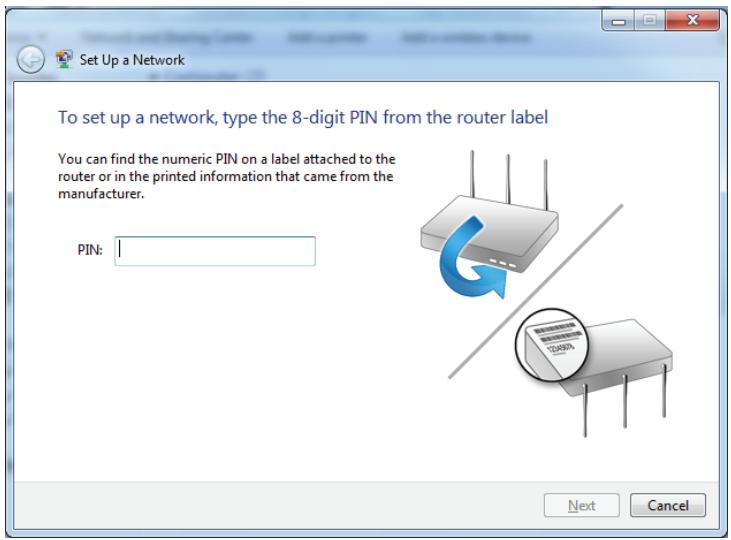

1. Saisissez le code PIN du WPS (sur l'étiquette du routeur) dans le menu Configuration > Configuration sans fil de l'interface Web du routeur, puis cliquez sur Suivant.

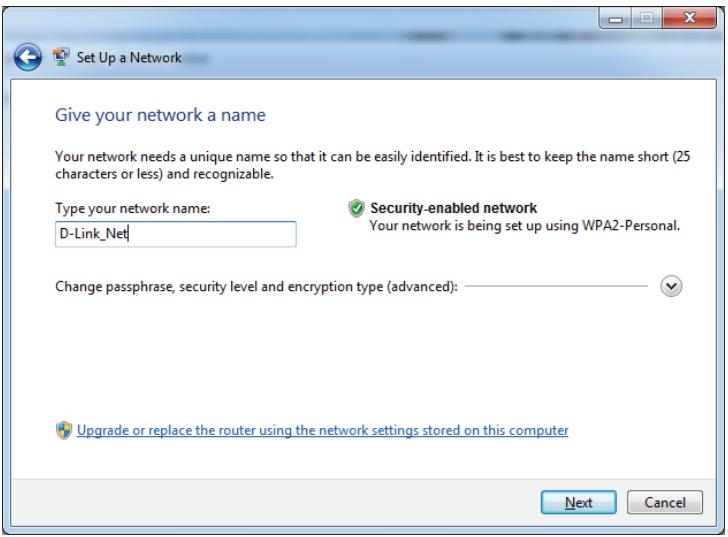

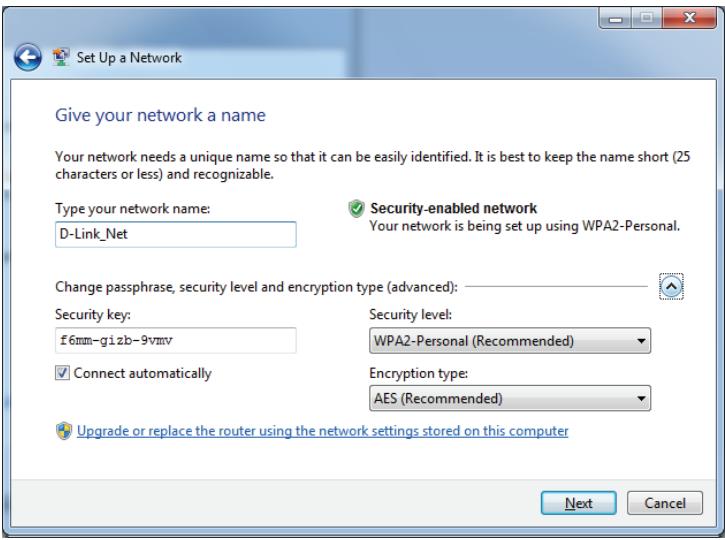

1. Saisissez un nom pour identifier le réseau.

1. Pour configurer les paramètres avancés, cliquez sur l'icone

Cliquez sur Next (Suvient) pour continuer.

1. La fenêtre suivante s'ouvre lorsque le DSL-3782 est en cours de configuration.

Attendez la fin de la configuration.

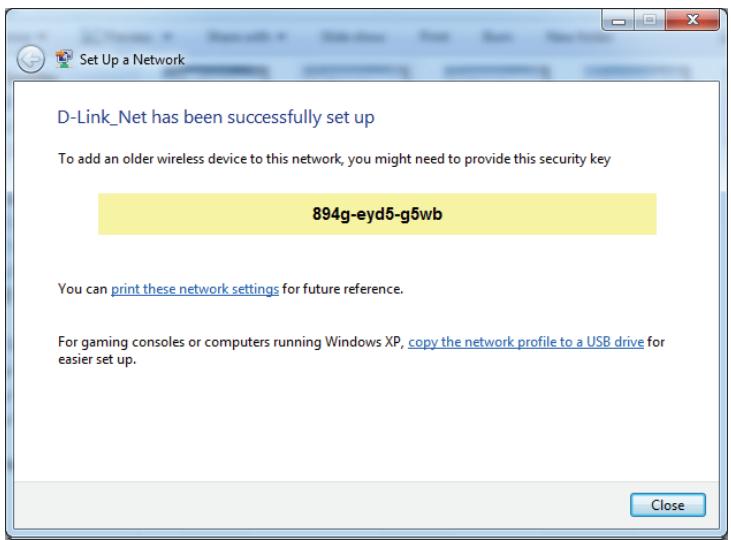

1. La fenêtre suivant vous informe que le WPS a été configuré avec succès sur le DSL-3782.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un pérophérique sans fil d'ancienne génération au réseau.

1. Cliquez sur Fermer pour terminer la configuration WPS.

Windows Vista®

Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire sans fil d'une autre société, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires sans fil possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

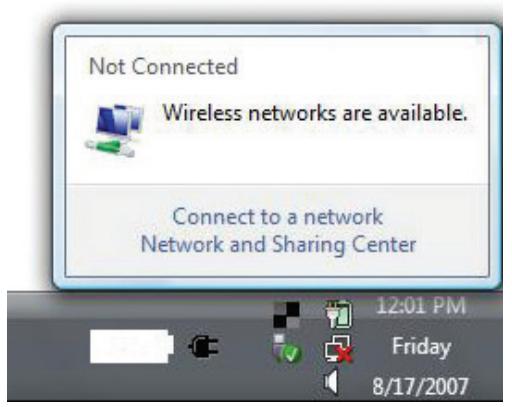

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

Faites un clic droit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côte de l'heure). Sélectionnez Connexion à un réseau.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau (affché à l'aide du SSID), puis cliquez sur le bouton Connexion.

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

WPA/WPA2

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passée utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista® en faisant un click droit sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connexion à un réseau.

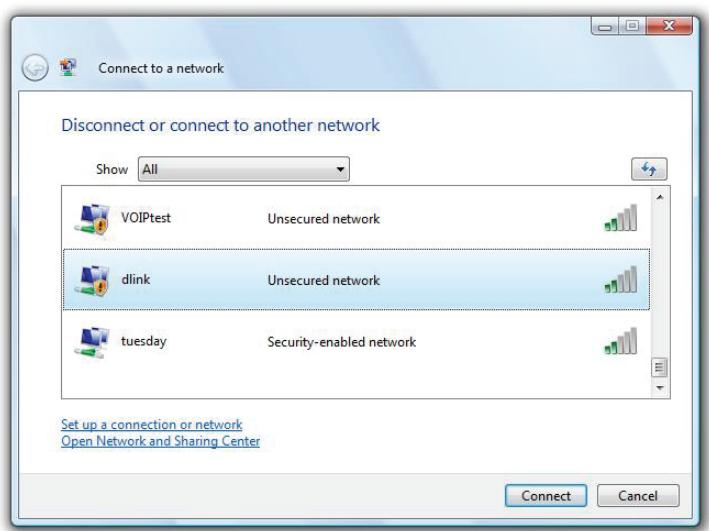

1. Sélectionnez le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.

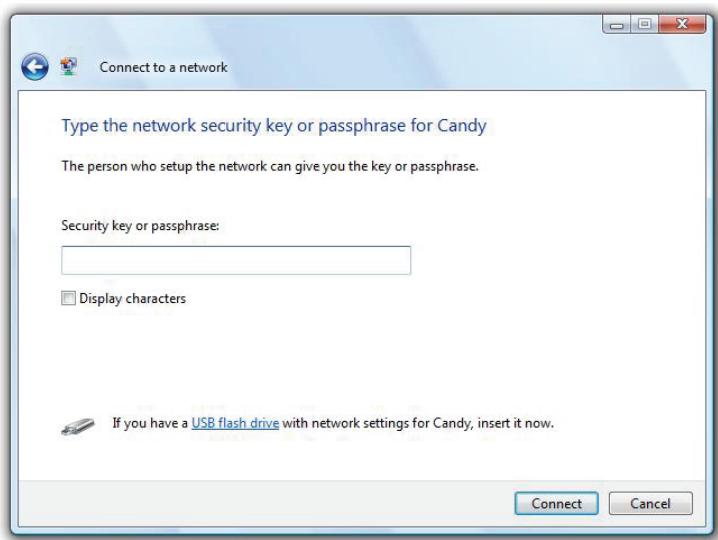

1. Saisissez la même clé de sécurité ou le même mot de passer (mot de passer Wi-Fi) que ceux du routeur, puis cliquez sur Connexion.

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité sont corrects. La clé ou la phrase de passage doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du DSL-3782. Lisez les descriptions suivantes si vous rencontres des problèmes. Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?

Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.1.1, par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Notre ordinateur doit se trouver sur le même sous-résseau IP pour se connecter à l'utilitaire Web.

Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Internet Explorer 8 ou une version supérieure
• EDGE Browser 20 ou une version supérieure
• Firefox 20 ou une version supérieure
• Safari 4 ou une version supérieure

• Chrome 17 ou une version supérieure

• Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le péripérique. S'il ne l'est pas,essayez un autre cable ou connectez-vous à un autre port du péripérique, si possible. Si l'ordinateur est eteint,le voyant l'est peut-etre également.

• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Certains pare-feux, tels que ZoneAlarm, BlackICE, Sygate, Norton Personal Firewall et Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramètres Internet :

• Accédez à Demarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icone Options Internet. Sous l'onglet Sécurité, cliquez sur le bouton qui restaure les paramètres par défaut.

Cliquez sur l'onglet Connexion, puis définiresse l'option de numérotation sur Ne jamais étabir de connexion. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.

• Sous l'onglet Avances, cliquez sur le bouton Retablir les parametes avancés. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

• Si vous ne parvenez toujours pas à acceder à la configuration, débranchez du routeur pendant 10 secondes, puis rebranchez-le. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que doit je faire si j'ai oublié mon mot de passer?

Si vous oubliez votre mot de passer, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enfoncé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.1.1. Lors de la connexion, saisissez le mot de passer du périphérique affché sur l'étiquette qui y est apposée.

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des courriers électroniques lorsque je me connecte via mon routeur?

Si vous ave des difficultés à envoyer ou receivevoir des couriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour couver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Demarrer, puis sur Exécuter.
• Les utilisateurs de Windows® 95, 98 et Me saissient commande (les utilisateurs de Windows® NT, 2000, XP, Vista® et 7 saissient cmd), puis appuient sur Entrée (ou OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

ping [url] [-f] [-I] [valeur MTU]

Example : ping yahoo.com -f -l 1472

Vouvelez commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔ponse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir trouvez votre MTU, vous pouze maintainant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.1.1) et cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passer (le mot de passer par défaut se trouve sur l'étiquette apposée sur le périphérique). Cliquez sur OK pour acceder à la page de configuration Web du périphérique.
• Cliquez sur Paramètres, puis sur Internet. Choisissez Paramètres avancés.
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Enregistrer pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continue à la modifier par étapes de dix.

Bases de la connexion sans fil

Les produits sans fil D-Link reprosent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des reseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous pouze, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un routeur sans fil est un pérophérique qui sert à creer ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans leur foyer ou à leur travail.

Pourquoi D-Link sans fil ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développéur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'acceder au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Avec un point d'accès interieur, le signal peut atteindre 91 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les péripériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

Utilisations à domicile/Avantages

Offre un accès haut débit à toutes les personnes du domicile
- Navigation sur le Web, contrôle des couriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation

Utilisations/Avantages pour les petites entreprises et les entreprises à domicile

• Maîtrisez tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil sétend partout, pas seulement au domicile ou au bureau. Lesgens approucem leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur USB D-Link avec votre PC portable, vous pouvez acceder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veiliez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repéteur sera peut-être nécessaire pour dopér le signal et étendre la portée.

Éliminez les interférences

Placez les apparêls menagers (par ex. téléphones sans fil, jours à micro-ondes et télévisions) aussi loin que possible du routeur/ point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparêils dans la mesure où ils fonctionnent sur la même fréquence.

Security (Sécurité)

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-hoc: connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs DSL-3782 réseau sans fil ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périhériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau Ad-hoc comporte seulement des clients (par ex. des ordinateurs portables équipés d'adaptateurs USB sans fil). Tous les adaptateurs doivent être en mode Ad-hoc pour communiquer.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Demarrer > Executer. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (Les utilisateurs de Windows® 7/

Vista® saisissant cmd dans le champ Rechercher).

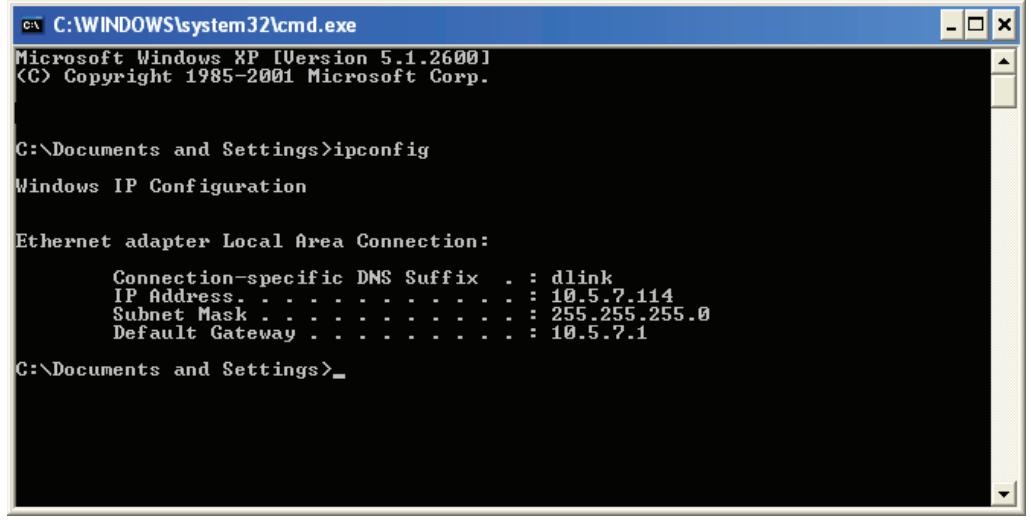

À l'invite, saisissez ipconfig, puis appuyez sur Entre.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feuBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez professionnel comme suit :

Étape 1

Windows® 7 - Cliquez sur Demarrer > Panneau de configuration > Réseau et Internet > Centre Réseau et partage.

Windows Vista® - Cliquez sur Demarrer > Panneau de configuration > Réseau et Internet > Centre Réseau et partage > Gérer les connexions réseau.

Windows® XP - Cliquez sur Demarrer > Panneau de configuration > Connexions reseau.

Windows® 2000 - À partir du bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Connexion au réseau local, qui representatione votre adaptateur réseau, puis selectionnez Propriétés.

Étape 3

Sélectionnez Protocole Internet (TCP/IP), puis cliquez sur Propriétés.

Étape 4

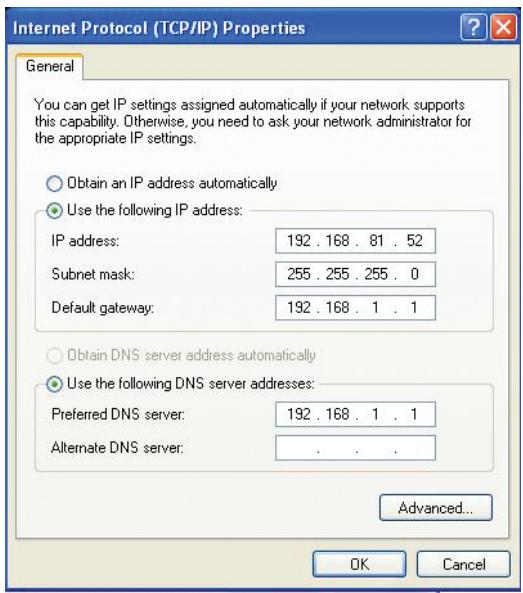

Cliquez sur Utiliser l'adresse IP suivante puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple : Si l'adresse IP du réseau local du routeur est 192.168.1.1, configurez votre adresse IP sur 192.168.1.X, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre que vousCHOisissez n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (c.-à-d. 192.168.1.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.1.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez sur OK à deux reprises pour enregistrer vos paramètres.

Sécurité du réseau sans fil

Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le DSL-3782 offre les types de sécurité suivants :

Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi clause pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

• Amélioration du chiffrement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passer ou une clé pour authenticateur vosconnexions sans fil. La clé est un mot de passa alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*_) et des espaces. Cette clé doit être strictement identique à cette saisie sur toute routeur ou tout point d'accès sans fil.

Le WPA/WPA2 comprehend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Caractéristiques techniques

Interfaces des péripériques

• Un port RJ-11 xDSL
• Réseau local sans fil 802.11 ac/n/g/a/b
• Quatre ports de réseau local Ethernet rapide 10/100
• Un port USB 2.0

Normes

• IEEE 802.11ac/n/g/a/b
• IEEE 802.3/u/az/x

Normes ADSL/ADSL2/ADSL2+

G.dmt/G.lite/G.hs/VBR
- ITU-T G.992.5/ G.992.3/ G.992.4

Normes VDSL

• ITU-T G.993.1/ G.993.2
• Profil 8a/8b/8c/8d/12a/12b/17a/30a

Types d'antennes

• Deux antennes double bande internes

Débit du signal sans fil¹

• 2,4 Ghz - 300 Mbits/s
• 5 Ghz - 866 Mbits/s

Security (Sécurité)

1Débit maximum du signal sans fil provenant des caractéristiques 802.11g, 802.11n et 802.11ac de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la construction, peuvent réduire le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.

• La plage de féquences varie en fonction des réglementations en vigueur dans chaque pays.

Alimentation

• Entrée : 100 à 240 V CA, 50/60 Hz
• Sortie : 12 V CC, 1,5 A

Température de fonctionnement

• 0 à 45 °C

Température de stockage

-20 à 70°C

Humidité en fonctionnement

10% à 95% maximum (sans condensation)

Certifications

CE
DLNA
Wi-Fi certifié
LVD
- BT OpenReach SIN498

Dimensions

• 210 mm
• 150 mm
• 30,75 mm

Poids

113,05 grammes
