Type de produit	Platine vinyle
Marque	ELIPSON
Modèle	OMEGA100
Dimensions (L x H x P)	450 x 120 x 380 mm
Poids	5,8 kg
Alimentation	Secteur (adaptateur fourni)
Vitesses de lecture	33 tours, 45 tours, 78 tours (via manipulation)
Cellule compatible	MM / MC (sélectionnable)
Force d'appui recommandée	1,5 g (réglable 1,25 - 1,75 g)
Anti-skating	Réglable par molette
Préampli RIAA intégré	Oui, haut de gamme
Bluetooth	Oui, aptX (portée max 10 m)
Port USB	Oui, pour enregistrement sur PC/Mac (24 bits/192 kHz)
Diaphonie	> 60 dB
Rapport signal/bruit	> 82 dB (MM) / > 78 dB (MC)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier. Débrancher en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Garantie 2 ans. Contacter un revendeur agréé pour toute réparation.
Informations générales	Platine vinyle ELIPSON OMEGA100. Notice d'utilisation incluse.

FOIRE AUX QUESTIONS - OMEGA100 ELIPSON

Comment installer la courroie sur la platine OMEGA100 ?

Maintenez doucement la courroie dans la rainure de la poulie avec la main gauche, puis avec la main droite, tendez-la vers le plateau sans l'étirer. Enroulez-la délicatement autour du plateau sans faire de pli. Un tutoriel vidéo est disponible sur YouTube.

Comment régler le contre-poids du bras ?

Utilisez le gabarit en papier fourni à la page 31 de la notice. Placez le contre-poids en butée haute, puis ajustez le poids selon la cellule utilisée. Ce réglage est destiné aux utilisateurs avertis.

Comment régler l'anti-skating ?

Mettez la platine en marche et posez la cellule au milieu d'un disque vierge. Si elle se déplace vers l'intérieur, augmentez la force (molette anti-horaire). Si elle se déplace vers l'extérieur, diminuez la force (molette horaire). La cellule ne doit pas bouger.

Comment connecter la platine en Bluetooth ?

Pour la première connexion, branchez la platine et allumez le récepteur. Appuyez brièvement sur le bouton d'appairage de la platine, puis sur celui du récepteur. La LED bleue devient fixe lorsque la connexion est établie. Les utilisations suivantes sont automatiques.

Comment enregistrer un vinyle sur USB ?

Branchez un câble USB type B (non fourni) entre la platine et l'ordinateur. Sous Windows, sélectionnez 'Elipson' comme périphérique d'enregistrement dans les paramètres son. Sous Mac, réglez l'entrée son sur 'Elipson'. Utilisez un logiciel spécialisé (non fourni) pour enregistrer.

Comment lire un disque 78 tours ?

Démarrez la platine en 45 tours, puis effectuez un bref passage en position '0' et revenez immédiatement sur '45'. La platine stabilisera progressivement sa vitesse à 78 tours. Répétez pour revenir à 45 tours.

Quelles sont les précautions d'usage importantes ?

Vérifiez la tension d'alimentation avant branchement. Ne débranchez pas en tirant sur le câble. N'ouvrez pas le boîtier. En cas de problème, contactez un revendeur agréé. Conservez l'emballage d'origine pour le transport.

Comment nettoyer la platine ?

Utilisez un chiffon doux et sec pour dépoussiérer le plateau, le bras et le capot. Évitez les produits chimiques ou abrasifs. Pour les disques, utilisez une brosse antistatique.

Quelle est la garantie de la platine OMEGA100 ?

La garantie est de 2 ans à compter de la date d'achat chez un revendeur agréé. Elle couvre la réparation de l'équipement, mais pas le transport, l'installation, ni les dommages causés par une mauvaise utilisation.

Que faire si la platine ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la platine et à la prise murale. Essayez une autre prise. Si la LED ne s'allume pas, contactez un revendeur agréé.

MODE D'EMPLOI OMEGA100 ELIPSON

Merci d'avoir choisi la platine Elipson.

Prénez le temps de dire attentivement ce mode d'emploi avant d'installer votre platine. Il contient des conseils pour en tirer le meilleur profit et des instructions pour l'utiliser sans risque. Nous vous recommendons vivement de conserver l'emballage et ce mode d'emploi pour d'eventuels usages ultérieurs.

MODELES:

Q100 - RIAA

0100 - RIAA BT

Ω100 - RIAA

Q100 - RIAA BT

Bluetooth

AVENTISSEMENT

VOTRE PLATINE VINYLE N'EST PAS PRÉTE POUR UN USAGE IMMÉDIAT.

VOUS DEVEZ IMPERATIVEMENT SUIVRE LES INSTRUCTIONS D'INSTALLATION AVANT Toute UTILISATION.

I. OUVERTURE

Poser le carton dans une zone claire et dégagée.

Repérer le sens d'ouverture du carton.

Ouvrir le carton avec précaution et retarder la mousse protectrice.

Dégager le couvercle du carton, sortir la platine et la déposer sur une surface plane et dégagée.

II. CONTENU

Avant utilisation, vérifier la présence des éléments ci-dessous :

Platine vinyle

Notice d'installation

Alimentation sector

Cable RCA

Courroie

Feutrine

Centreur

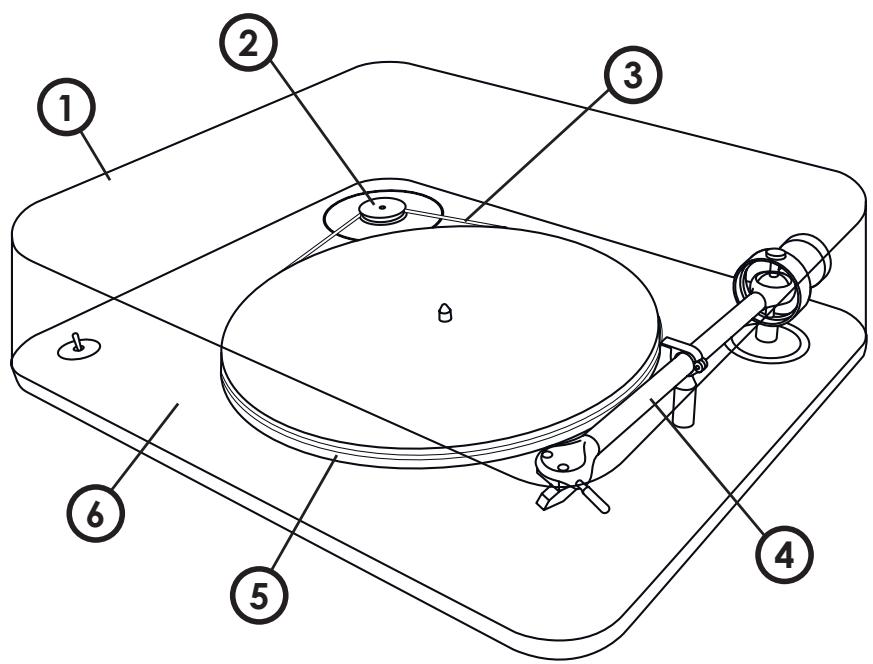

III. DESCRIPTION

1. Couverage
2. Poulie
3. Courroie
4. Bras
5. Plateau
6. Chàssis

1. Sélecteur 33 tours / 0 (off) / 45 tours
2. Feutrine
3. Molette de réglage anti-skating
4. Contre-poids
5. Support bras
6. Porte-cellule
7. Cellule

IV. INSTALLATION

1. PREPARATION

Durant le transport, le couvercle amovible et les différents éléments de la platine sont bloqués par des cales.

• Positionner le couvercle au dessus de plateau, et ajuster les 2 charnières dans les espaces prévus à cet effet. Bien vérifier l'orientation des charnières et le bon ajustement du couvercle sur le plateau. Appuyer fortement afin d'assurer le bon maintainen du couvercle.

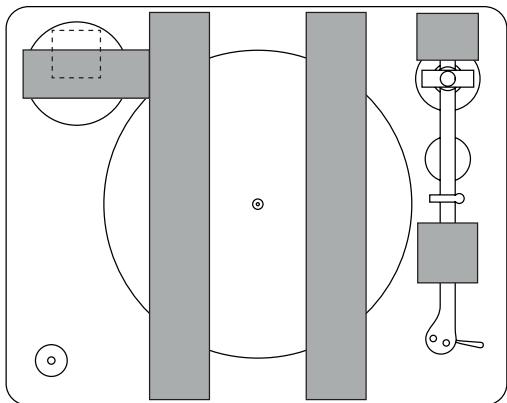

• Retirer délicatement les mousse protectrices du plateau (x2), du bras (x2), et de la poulie moteur (x1). Retirer ensuite délicatement la cale en mousse située sous la poulie.

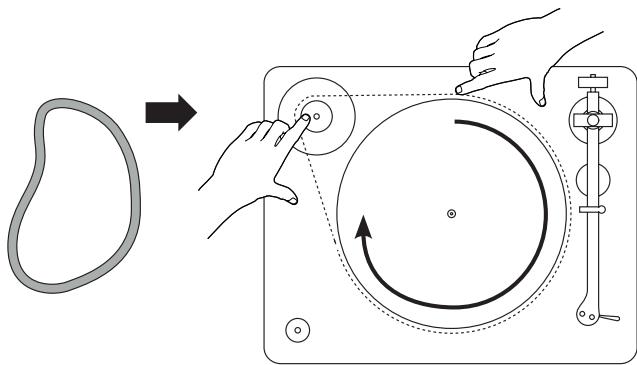

• Mise en place de la couroie :

• de la main gauche, maintainir doucement la couroie dans la rainure de la poulie prévue à cet effet

• avec la main droite, tendre la couroie de la poulie vers le plateau en évitant de l'étirer
• enrouler délicatement la courroie autour du plateau sans faire de pris.

Décovrez notre tutoriel video sur Youtube : https://youtu.be/PljOU4I1WAU

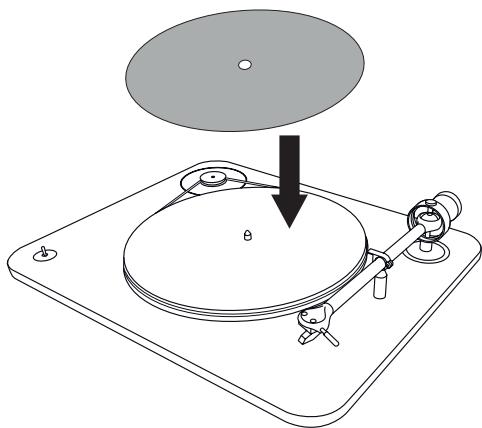

• Positionner la feutrine sur le plateau central.
• Vérifier le niveau de planéité de la platine, l'ajuster grâce aux pieds régables si besoin.

2. RÉGLAGE DU CONTRE-POIDS

VOTRE PLATINE ELIPSON A ETÉ RÉGILLE EN USINE AFIN DE GARANTIR UNE UTILISATION OPTIMALE. CES RÉGLAGES SONT UNIQUÉMENT DESTINÉS AUX UTILISATEURS AVERTIS.

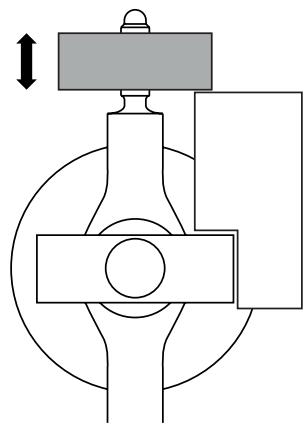

Le contre-poids permet d'équilibrer le bras en fonction du poids de la cellule. Chaque modele de cellule ayant un poids différent, il convient de régler le poids en fonction.

En cas de dérèglement, ou si vous avez changé de cellule, il peut être nécessaire de régler à nouveau le contre-poids.

• Découper le gabarit en papier à la page 31 de ce mode d'emploi correspondant au modele de votre platine (Alpha 100 ou Omega 100). Mettre le contrepoids en butée haute, puis ajuster le poids en fonction du gabarit, selon la cellule utilisée.

L'ENSEMBLE DES OPÉRATIONS D'INSTALLATION DE VOTRE PLATINE EST TERMINÉ.

L'ÉCOUTE DE VOTRE PREMIER DISQUE VINYLE SUR LA PLATINE ELIPSON EST DÉSORMAIS POSSIBLE.

PENSEZ AU DISQUE ELIPSON POUR LE RODAGE DE VOS APPAREILS HIFI.

EN CAS DE DOUTE, VEUILLEZ CONTACTER UN PROFESSIONNEL ELIPSON.

V. MISE EN FONCTION

1. CONNEXION ANALOGIQUE

Connector directement à l'entrée de ligne d'un ampli hifi.
Ne pas connecter à une entree phono.

• Sélectionner le type de cellule dont votre platine est équipée (MM par défaut) :

MCMM

La platine vinyle Epipson est munie d'un émetteur Bluetooth aptX pour vos récepteurs sans-fil. Le signal Bluetooth sera renvoyé vers votre système hifi sans-fil. Voitre récepteur doit être muni d'un contrôle du volume, que vous devrez ajuster à un volume faible avant toute utilisation.

Lors de votre première connexion entre la platine et votre récepteur Bluetooth, vous doivent réaliser l'appairage. Cette opération est à réaliser une seule fois pour chaque récepteur Bluetooth.

Première utilisation :

• Brancher la platine, et allumer le récepteur (ampli ou enceinte).
  La LED bleue de la platine clignote lentement.
• Faire un appui court sur le bouton "pairing" (appairage) de la platine.

La LED de la platine clignote bleu et rouge.

• Appuyer sur le bouton "pairing" (appairage) du récepteur.
• Attendre le jumelage entre les deux apparciels.

La LED bleue de la platine devient fixe.

Votre récepteur Bluetooth est maintainant connecté à la platine.

Utilisation quotidienne :

(ou si la platine a ete einte / debranchee (suite a une coupure de courant par exemple)):

• Vérifier que le récepteur est allumé.
• Brancher la platine.

La LED bleue de la platine clignote lentement.
- Le jumelage entre les deux apparciels est automatique.
La LED bleue de la platine devient fixe.

Votre récepteur Bluetooth est maintainant connecté à la platine.

Si vous rencontres des difficultés pour l'appairge, vérifie qu'il n'y a pas d'autre apparéil connecté en Bluetooth. Si les difficultés persistent, il peut être nécessaire de réinitialiser la mémoire de la platine.

• Appuyer sur le bouton d'appairage durant 10 secondes.
  La mémoire d'association est effacée.
• Réaliser l'appairage comme pour une première utilisation.

Si malgré ces manipulations l'apparaige ne se fait toujours pas, appuyer 3 secondes sur le bouton d'appairage afin d'éteindre le Bluetooth. Appuyer à nouveau 3 secondes sur le bouton d'appairage pour le rallumer.

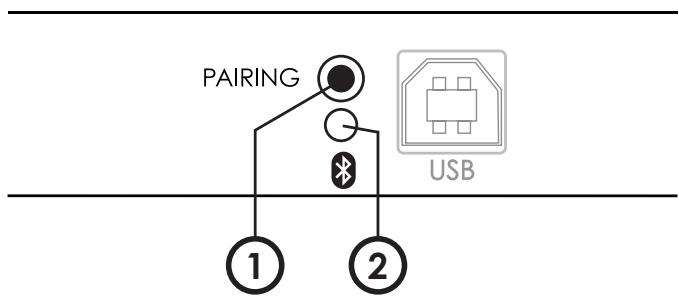

1: Bouton d'appairage du signal Bluetooth
2 : Témoin d'activité du signal Bluetooth par une LED de couleur bleue

REMARQUES

• La portée maximale entre la platine et votre source Bluetooth sans-fil est de 10m (sans obstacles). Si des coupures audio apparaisent, merci de rapprocher votre source Bluetooth de la platine.
  Il peut se produit des coupures audio lorsque votre environnement est chargé en WiFi
• Il peut se produit des coupures audio si vos-appareils Bluetooth diffusent de l'audio en même temps qu'ils exécutent une autre tache (internet, accès disque dur... )
• Un environnement charge en électricité statique peut perturber le signal Bluetooth.
• Àprous l'arrêt de la platine, le Bluetooth reste actif durant 2 minutes. Si vous souhaitez appairer vos récepteurs sans fil à une autre source, 2 minutes d'attente seront donc nécessaires.

3. FONCTIONNEMENT

IMPORTANT : RÉGLER L'AMPLIFICATEUR SUR UN VOLUME MODÉRÉ AVANT LA MISE EN PLACE DE LA CELLULE SUR LE DISQUE AFIN D'ÉVITER D'EVENTUELS DOMMAGES SUR VOTRE SYSTème.

• Allumer l'amplificateur à un volume faible.
• Positionner le disque sur la feutrine, et s'assurer qu'il soit correctement nettoyé et dépoussiéred.
• Sélectionner la vitesse selon le disque choisi (33 ou 45 tours).
• Retirer la protection de la cellule.
• Sortir le bras de son support puis le positionner délicatement sur le disque.
• Demarrer la lecture.

En fin de lecture :

• Ajuster le niveau sonore de votre amplificateur.
• Mettre le selecteur de vitesse sur "0".
• Remonter le bras délicatement et le reposer sur son support.

La platine vinyle Epilson permet également la lecture d'anciens disques 78 tours :

• Demarrer la platine en 45 tours.
• Effectuer un bref passage en position "0" et revenir immédiatement sur "45".
• La platine va progressivement se stabiliser à 78 tours.
• Répéter la procédure pour revenir à 45 tours.

4. RÉGLAGES OPTIONNELS

VOTRE PLATINE ELIPSON A ETÉ RÉGILLE EN USINE AFIN DE GARANTIR UNE UTILISATION OPTIMALE. CES RÉGLAGES SONT UNIQUÉMENT DESTINÉS AUX UTILISATEURS AVERTIS.

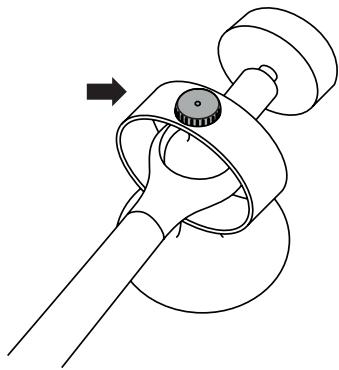

Anti-skating (ou anti-dérapage)

Lorsque la platine tourne, le frottement du diamant dans le sillon du vinyle cree une force qui attire le bras vers le centre de la platine. L'anti-skating permet de compenser cette attraction afin de réduire la distorsion qu'elle génére. Idealement, le réglage de l'anti-skating se fait sur disque vierge (non fourni). La force de l'anti-skating peut être ajustée manuellement par la molette située sur le bras. Lorsque la cellule est posée sur le disque, celle-ci ne doit pas bouger, ni vers l'intérieur, ni vers l'extérieur du disque.

• Mettre en marche la platine.
• Poser la cellule au milieu du disque vierge.
  Si la cellule se déplace vers l'intérieur du vinyle, l'anti-skating est trop faible : il faut augmenter la force en tournant la molette dans le sens anti-horaire.
• Si la cellule se déplace vers l'extérieur du vinyle, l'anti-skating est trop fort : il faut diminuer la force en tournant la molette dans le sens horaire.

Orientation de la cellule

En cas de changement de cellule, ou si la platine a ete deplacee, il peut etre necessaire de regler a nouveau I'orientation de la cellule. La tete de cellule comprend deux vis permettant d'ajuster I'angle de la cellule selon le type de vinyle concenre (33 tours ou 45 tours).

VI. ENREGISTREMENT USB (SELON LES MODELES)

Il est possible de connecter votre platine à un ordinateur en utilisant le port USB.

La platine est reconnaue comme une source audio USB et permet l'enregistrement* de vos vinyles. Compatible Windows et Mac OS.

*nécessite un logiciel spécialisé non fourni. Il en existe de nombreux téléchargeables gratuitelement.

• Brancher une des extrémités d'un cable USB type B (non fourni) au port USB de la platine.
• Brancher l'autre extrémité au port USB de votre ordinateur.

Sur Windows :

• Ouvrir le Panneau de configuration (menu Démarrer)
• Sélectionner "Matériel et Audio"
• Cliqueur sur "Son" puis "Enregistrement"
• Sélectionner "Elipson" dans la liste des péripériques proposés puis cliquer sur "par défaut" pour valider.
• Vérifier le volume d'entrée, l'augmenter si besoin.
  Lancer le logiciel spécialisé (non fourni).
• Demarrer la lecture du disque et proceder à l'enregistrement.

Sur Mac OS :

• Ouvrir les Préférences Systeme (menu Pomme)
• Aller dans les réglages Son puis "Entrée"
• Sélectionner "Elipson" comme entrée Son.
• Vérifier le volume d'entrée, l'augmenter si besoin.
  Lancer le logiciel spécialisé (non fourni).
• Demarrer la lecture du disque et proceder à l'enregistrement.

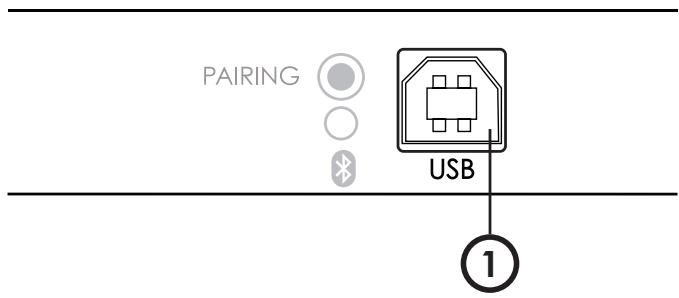

1 : Port USB perpetantla connexion à un ordinateur via un cable USB type B

CHARACTERISTIQUES

Compatible avec les cellules MM/MC

Force d'appui de la cellule : 1,25 g / 1,75g - Force d'appui optimum : 1,5g

Pre-ampli RIAA intégré haut de gamme

Diaphonie >60dB

Rapport signal bruit : >82dB MM / >78dB MC

Bluetooth aptX*

USB opto-isole perpetant I'enregistrement des vinyles sur Mac et PC*

Qualité d'enregistrement : 24 bits / 192 kHz

Dimensions (L x H x P) : 450 x 120 x 380 mm

Poids Net : Alpha : 5 kg

Omega : 5,8 kg

*son les modèles

AVERTISSEMENT

Déballage

L'emballage (cartons et mousse) a été uncon pour protéger efficacement votre électronique ELIPSON lors des transports et expéditions. Nous vous invitons à les conserver pour un usage ultérieur. Protégez l'environnement : si vous souhaitez vous débarrasser de l'emballage, notez que celui-ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l'environnement suivant les possibités qui vous sont offertes (tri sélectif par exemple). À la fin de sa vie, cet appeareil ne doit pas être jeté dans une poubelle classique. Il doit être returné dans un centre de recyclage pour équipements électroniques. Ce symbole sur le produit indique qu'il est uncon pour être recyclé suivant un procédé particulier. Vous ferez ainsi un contribution très significative pour la preservation

de l'environnement. Cet appeareil respecte la directive européenne RoHS. Cela signifie qu'il ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenyles, Polybromodiphenyléthers).

Précautions d'usage

Ce produit est construit suivant des normes rigoureuses et en respectant les standards de sécurité. Vous devez cependant l'utiliser dans des conditions normales comme décrit cédssous. Vérifiez la tension d'alimentation électrique avant de le raccorder à l'alimentation secteur. Cette électronique a été conçue pour pouvoir travailler dans divers pays. Nous vous conseillons de brancher complètement votre produit avant de le raccorder au secteur. Manipuez le cordon d'alimentation avec précaution. Quand vous débranchez le cordon d'alimentation d'une prise secteur, faites-le en tirant sur la fiche et non sur le cable. Si vous envisagez de ne pas utiliser cet apparéil pendant une période prolongée, débranchez-le du

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

secteur. N'ouvrez pas le boitier. Cet apparéil ne contient aucune pièce changeable par l'utilisateur. L'accès à l'intérieur peut provoquer des chocs électriques. Toutte modification du produit aura pour conséquence d'invalider la garantie. Si un objet ou un liquide tombe dans le boitier, prenez contact avec votre revendeur pour qu'un technicien le retire de l'appareil en toute sécurité.

GARANTIE

La platine Epilson est conçue et fabriquée suivant les meilleurs standards de qualité. Si vous platiné Epilson présente un début, Epilson ou un revendeur agréé pourra prendre en charge la réparation dans les limites de cette garantie.

La garantie est de 2 ans à partir de la date d'achat chez un revendeur/agree.

Définition de la garantie

La garantie est limitée à la réparation de l'équipement Epilson. En aucun cas, le transport, les coûts associés ainsi que l'installation ne sont couverts par la garantie.

La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable.

La garantie ne s'applique pas dans les cas suivants :

• Le dommage est causé par une installation ou un branchement incorrect.
• Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel, par négligence, ou modification du produit par une personne non autorisée par Epipson.
• Les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlees par Epilson.
• Dans le cas d'une réparation par du personnel non autorisé. Cette garantie complète les garanties légales en vigueur dans le pays du revendeur/agréé.

Comment faire réparer un produit sous garantie

Prenoz simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine. Si vous utilisez un produit dans un autre pays que celui où vous l'avez achété, prenez contact avec l'importateur de votre pays de résidence qui vous orientera vers un centre technique agréé.

La liste des distributeurs agrésés est disponible sur le site :

http://www.elipson.com

Pour valider votre garantie, vous devez produit comme preuve d'achat l'original de votre facture contenant la date de votre achat et le cachet de votre revendeur.
