CAMERA SPORT ACTION 2 - Caméra d'action DJI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'action
Marque	DJI
Modèle	Action 2 (CAMERA SPORT ACTION 2)
Dimensions (unité caméra)	39 × 39 × 22,3 mm
Poids (unité caméra)	56 g
Capteur	CMOS 1/1,7 pouce
Résolution photo max	12 MP (4000 × 3000)
Résolution vidéo max	4K (3840 × 2160) à 120 ips
Objectif	FOV 155°, ouverture f/2.8
Stabilisation d'image	RockSteady 2.0, HorizonSteady
Écran	1,76 pouces, 350 ppi, tactile
Stockage interne	32 Go (22,4 Go disponibles)
Stockage externe	Carte microSD (max 256 Go, UHS-I classe 3)
Étanchéité	Jusqu'à 10 m (60 m avec boîtier étanche)
Batterie (unité caméra)	580 mAh LiPo, autonomie env. 70 min
Batterie (module écran avant)	1300 mAh LiPo, autonomie totale 160 min
Batterie (module alimentation)	1300 mAh LiPo, autonomie totale 180 min
Connectivité	Wi-Fi 802.11a/b/g/n/ac, Bluetooth 5.0
Température de fonctionnement	0 à 40 °C
Température de charge	5 à 60 °C
Fonctions principales	Photo, vidéo, ralenti, timelapse, QuickClip, commande vocale, diffusion en direct
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; rincer à l'eau claire après usage sous-marin
Sécurité	Contient des aimants, tenir à distance des appareils sensibles; ne pas obstruer les micros
Pièces détachées et réparabilité	Accessoires disponibles: module écran avant, module alimentation, supports, boîtier étanche, etc.

FOIRE AUX QUESTIONS - CAMERA SPORT ACTION 2 DJI

Comment activer la caméra Action 2 ?

L'activation se fait via l'application DJI Mimo. Allumez la caméra, activez Bluetooth et Wi-Fi sur votre mobile, lancez l'application et suivez les instructions.

Comment charger la batterie de la Action 2 ?

Utilisez un adaptateur USB (5V/2A) et le câble fourni. Branchez-le au port USB-C. La LED s'allume en vert fixe pendant 6 secondes une fois chargée. Comptez environ 90 minutes.

Où insérer la carte microSD ?

La carte microSD s'insère dans l'emplacement situé sur le module d'écran tactile avant ou le module d'alimentation. Utilisez une carte UHS-I classe 3 (max 256 Go).

Comment fixer le module d'écran tactile avant ?

Alignez les ports d'extension de l'unité caméra et du module, puis fixez magnétiquement. Appuyez sur les clips de verrouillage pour sécuriser l'ensemble.

Quels modes de stabilisation d'image sont disponibles ?

Vous pouvez choisir RockSteady 2.0 ou HorizonSteady (maintient l'horizon). Activez-les depuis l'écran tactile ou l'application selon la définition vidéo.

Puis-je utiliser la Action 2 sous l'eau ?

L'unité caméra est étanche jusqu'à 10 m. Pour des profondeurs jusqu'à 60 m, utilisez le boîtier étanche. Les modules d'écran et d'alimentation ne sont pas étanches.

Comment mettre à jour le firmware ?

Connectez la caméra à DJI Mimo. Une notification apparaît si une mise à jour est disponible. Assurez-vous que la batterie est à plus de 15 % et suivez les instructions.

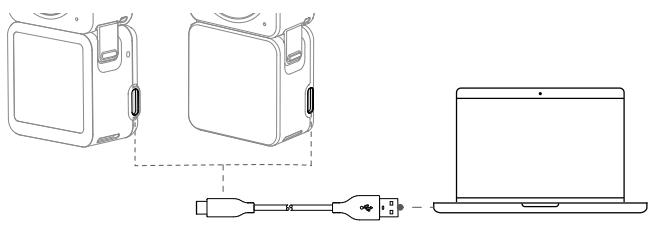

Comment transférer des fichiers vers un ordinateur ?

Connectez la Action 2 à un PC via USB. Sur l'écran tactile, choisissez Transfert de fichiers. Le PC reconnaît la caméra comme un disque amovible.

Comment utiliser les commandes vocales ?

Activez la commande vocale dans les paramètres système (balayez vers le bas, puis appuyez sur l'icône). Dites 'Start Recording', 'Stop Recording', 'Take Photo' ou 'Shut Down' (anglais/chinois).

Que faire si la caméra ne répond plus ?

Maintenez le bouton d'alimentation/d'enregistrement enfoncé pendant 20 secondes pour forcer le redémarrage. Si cela ne fonctionne pas, contactez le service client DJI.

MODE D'EMPLOI CAMERA SPORT ACTION 2 DJI

Guide d'utilisateur v1.0 10.2021

Recherche par mots-clés

Recherche par mots-clés, tels que « batterie » et « installer » pour couver une rubrique. Si vous utilisez Adobe Acrobat Reader pour dire ce document, appuyez sur Ctrl+F sous Windows ou Command+F sous Mac pour lancer une recherche.

Sélection d'une rubrique

Affichez la liste complète des rubriques dans la table des matières. Cliquez sur une rubrique pour acceder à cette section.

Impression de ce document

Ce document prend en charge l'impression haute définition.

Utilisation de ce guide

Legende

Note importante

Conseils et astuces

À litre avant la première utilisation

Lisez les documents suivants avant d'utiliser DJI Action™ 2 :

1. Guide d'utilisateur
2. Consignes de sécurité
3. Guide de démarrage rapide

Il est recommandé de regarder tous les tutoriels video sur le site Web officiel de DJI (https://www.dji.com/action-2) ou dans l'application DJI Mimo et de dire les consignes de sécurité avant la première utilisation. Consultez le Guide de démarrage rapide avant votre première utilisation et referez-vous au Guide d'utilisateur pour de plus amples informations.

Téléchargement de l'application DJI Mimo

Scannez le code QR ou recherche « DJI MIMO » sur l'App Store.

La version iOS de l'application DJI Mimo est compatible avec iOS 12.0 ou version ultérieure. La version Android de l'application DJI Mimo est compatible avec Android 8.0 ou version ultérieure.

Regarder des tutoriels video

Regardez des tutorériels et d'autres videos sur le site officiel de DJI. (https://www.dji.com/ action-2/video) ou scannez le code QR avant de l'utiliser pour la première fois.

Table des matieres

Utilisation de ce guide 3

Légende 3

À litre avant la première utilisation 3

Téléchargement de l'application DJI Mimo 3

3

Présentation du produit 5

Introduction 5

Unité de camera DJI Action 2 5

Accessoires 6

Préparation 9

Activation 9

Chargement de DJI Action 2 10

Utilisation 10

Bouton d'alimentation/d'enregistrement 10

Écran tactile 11

Stockage des photos et des vidés 14

Description des LED d'etat 14

Application DJI Mimo 15

Maintenance 17

Mise à jour du firmware 17

Notes concernant l'utilisation sous I'eau 17

Remarques sur le nettoyage 18

Connexion à un ordinateur 18

Utilisation d'autres accessoires (non inclus) 18

20

Informations sur le service après-venture 22

Présentation du produit

Introduction

DJI Action 2 est capable de prendre des photos nettes de 12 MP et de capturer des videos fluides jusqu'à 4K/120 ips. Grace à une conception magnétique innovante, vous pouvez rapidement échanger des accessoires, tels que le module d'écran tactile avant qui vous permet de voir la vue en direct et d'utiliser laamera tout enPNANT des selfies. Les utilisateurs peuvent également enregistrer des séquences super fluides grâce à la derniere technologie EIS de DJI. HorizonSteady maintaini la stabilité des images, quelle que soit la situation, tandis que RockSteady 2.0 garantit des images plus stables que jamais.

Tirez le meilleur parti de DJI Action 2 en le connectant sans fil à DJI Mimo à l'aide d'un apparéil mobile et affiche des videos de haute qualité en temps réel. L'unité deamera est également étanche jusqu'à 10m de profondeur et peut être connectée au boîtier étanche pour atteindre 60m de profondeur.

Les utilisateurs peuvent profiter des pleines fonctionnalités de DJI Action 2 avec d'autres accessoires, tels que le module d'écran tactile avant, le module d'alimentation, le support d'adaptateur magnétique, le support d'adaptateur à rotule magnétique, le clip magnétique, la barre d'extension de la radiocommande, le boîtier étanche et l'objectif macro.

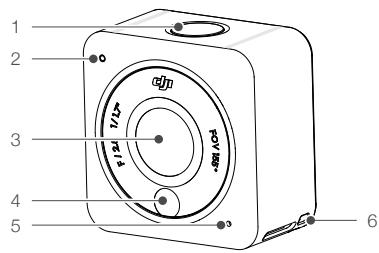

Unité deamera DJI Action 2

1. Bouton d'alimentation/d'enregistrement
2. LED d'etat
   3.Objectif
3. Capteur photo de température de couleur

4. Microphone

5. Point d'attache de la sangle

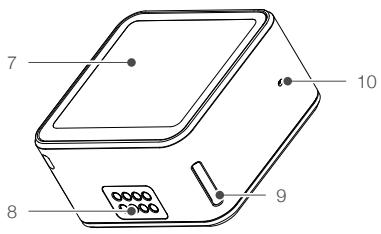

6. Écran tactile
7. Port d'extension
8. Trou de verrouillage
9. Trou d'équilibrage de pression d'air

Accessoires

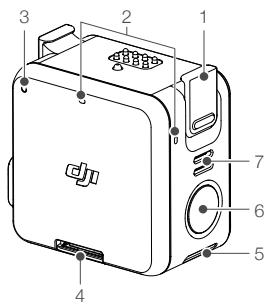

Module Écran tactile avant DJI Action 2

1. Clip de verrouillage
2. Microphone
3. LED d'etat
4. Emplacement pour carte microSD
5. Trou de verrouillage
6. Bouton d'alimentation/ d'enregistrement

1. Haut-parleur
2. Port d'extension
3. Écran avant
4. Port de recharge USB-C

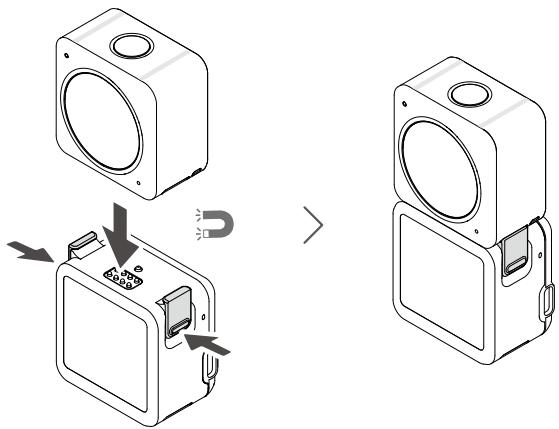

Le module d'écran tactile avant peut être fixé magnétique à l'unité de laamera. Assurez-vous que les ports d'extension sont correctement alignés avant d'attacher les clips de verrouillage magnétique aux trous de verrouillage magnétique et appuyez sur les deux clips avant de les(ATR)retirer.

Module d'alimentation de DJI Action 2

1. Port d'extension
2. LED d'etat
3. Emplacement pour carte microSD
4. Bouton d'alimentation/d'enregistrement

1. Trou de verrouillage
2. Port de recharge USB-C
3. Clip de verrouillage

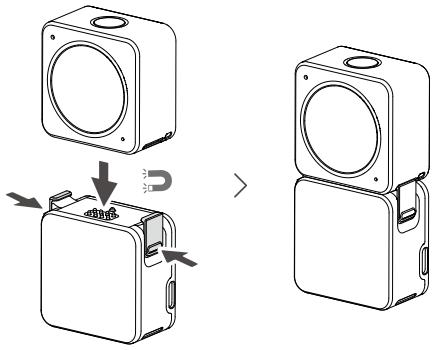

Le Module d'alimentation de DJI Action 2 s'accroche magnétique à l'unité de laamera pour alimenter et augmenter la durée de fonctionnement. Les utilisateurs peuvent aussi insérer une carte microSD pour augmenter le stockage externe de laamera. Assurez-vous que les ports d'extension sont correctement alignés avant d'attacher les clips de verrouillage magnétique aux trous de verrouillage magnétique et appuyez sur les deux clips avant de les retarder.

Cordon magnétique de DJI Action 2

Le cordon magnétique peut être utilisé pour transporter l'unité de laamera de manière pratique. La longueur peut être ajustée et il est recommandé de fixer l'unité de laamera de manière à ce qu'elle pende sous la clavicule.

• NE l'utilise PAS lorsque vous portez des vêtements écais, tels que des pulls ou des vestes. Sinon, la connexion magnétique risque d'être trop faible et l'unité de laamera se détachera.
• NE l'utilise PAS lors d'un exercice intense, tel que le saut ou la course.
• Veiliez à garder la feuille magnétique du cordon magnétique à l'intérieur du vêtement. Sinon, la connexion magnétique risque d'être trop faible et l'unité de laamera se détachera.
• Ne fixer l'unitéamera qu'au cordon magnétique. NE PAS connecter d'autres accessoires.

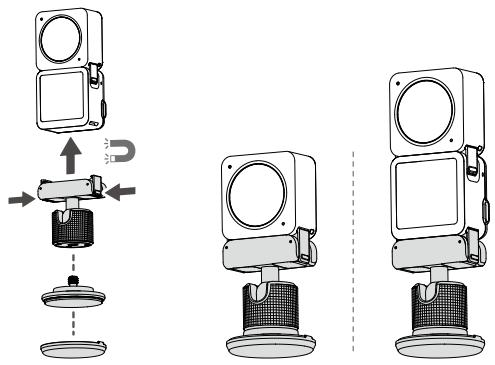

Support d'installation articulé magnétique de DJI Action 2

Le Support d'installation articulé magnétique DJI Action 2 peut être fixé magnétiquement à l'unité de la camera, au Module Écran tactile avant ou au module d'alimentation. Assurez-vous que les clips de verrouillage magnétique sont correctement fixés aux trous de verrouillage magnétique de la camera ou du module des deux côts et appuyez sur les deux clips avant de les retiret. Assurez-vous d'appuyer sur la base adhéasive pendant au moins 10 secondes après l'avoir fixée sur une surface. Sinon, le support d'adaptateur risque de ne pas être fixé fermement. La base adhéasive situee au bas du support d'adaptateur peutetreutiliséeaplusieurs reprisesapressevoir eté lavéeet séchéea I'air.

• NE fixez PAS la base adhésive sur des murs rugieux, poudrés, écaillés ou représentant des taches d'huile ou d'eau, de la poussière ou du sable. Sinon, le support d'adaptateur risque de ne pas être fixé fermement.
• Il est recommendé d'utiliser l'adaptateur magnétique avec le kit de montage OSMO Action lors d'un enregistrement pendant un exercice physique intense.

Support d'adaptateur magnetique DJI Action 2

Le Support d'adaptateur magnétique peut être fixé magnétiquement à l'unité de laamera, au Module Écran tactile avant ou au module d'alimentation. Assurez-vous que les clips de verrouillage magnétique sont correctement fixés aux trous de verrouillage magnétique de laamera ou du module des deux côts et appuyez sur les deux clips avant de les retiret.

Avertissements

1. DJI Action 2 comprehend des aimants. Conserve laamera à l'ecart des cartes magnétiques, des cartes IC, des disques durs, des barrettes de RAM, des dispositifs Médicaux implantables, tels que des pacemakers et autres dispositifs afin d'éviter toute interférence.
2. Le cache de l'objet et le port d'extension peuvent devenir chauds pendant l'utilisation. Pour éviter des brûlures, NE les touchez PAS.
3. N'attachez PAS l'unitéamera au module Écran tactile avant s'il y a de la poussière ou de l'eau dans les ports d'extension. Sinon, laamera peut se corroder ou court-circuiter.
4. Le module d'écran tactile avant et le module d'alimentation ne sont pas étanches. Le boitier étanche est requis lors de l'utilisation du module Écran tactile avant ou du module d'alimentation sous l'eau avec laamera.
5. Rechargez DJI Action 2 lorsque le niveau de batterie est faible. Un stockage prolongé de plus de quatre mois de DJI Action 2 à un niveau de batterie faible réduit l'autonomie de la batterie. Chargez ou déchargez la batterie de DJI Action 2 à 40% - 60% si elle n'est pas utilisée pendant au moins 10 jours.
6. Lorsque vous accrochez DJI Action 2 sur le toit ou sur une fenetre de voiture, DJI Action 2 peut tomber si le vehicule roule à une vitesse trop élevé, si la surface n'est pas propre ou si le climat est mauvais, par temps venteux ou orageux par exemple.
7. Pour une(Meilleure qualite audio, N'obstruez PAS le microphone lors de I'enregistrement video.
8. Connectez l'unité de laamera au module d'écran tactile avant pour activer le son pendant la lecture. NE bloquez PAS le haut-parleur. Sinon, cela pourrait affecter ses performances.

Preparation

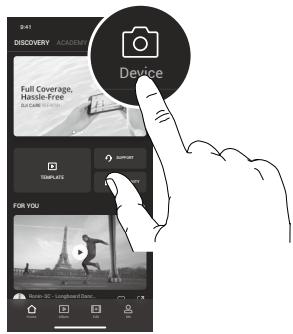

Activation

Lors de l'utilisation de l'unitéamera, l'activation est nécessaire via DJI Mimo. Suivez les étapes ci-dessous pour l'activation.

1. Appuyez et maintenez le bouton d'alimentation/d'enregistrement enforcé pour l'allumer.
2. Activez le Bluetooth et le Wi-Fi sur votre appareil mobile.
3. Lancez DJI Mimo, appuyez sur 1 , et suivez les instructions pour activer l'unité de laamera.

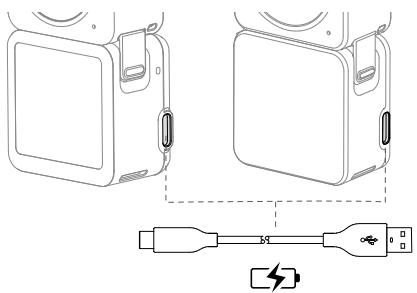

Chargement de DJI Action 2

1. Branchez un adaptateur USB (non fourni) au port USB-C avec le cable d'alimentation (fourni).
2. La LED d'etat du module d'écran tactile avant ou du module d'alimentation s'allume pendant la charge lorsqu'il est eteint. La batterie est complètement chargée lorsque la LED d'etat s'affiche en vert fixe pendant six secondes et s'eteint. Il faut environ 90 minutes pour charger complètement l'unité de la camera et le module d'écran tactile avant ou le module d'alimentation lorsqu'ils sont connectés.*

* Mesuré en utilisant un adaptateur USB de 5 V/2 A dans un environnement de laboratoire. À titre de référence uniquement.

• Rechargez DJI Action 2 lorsque le niveau de batterie est faible. Un stockage prolongé de plus de quatre mois de DJI Action 2 à un niveau de batterie faible réduit l'autonomie de la batterie.
• L'unité de laamera sera chargée en premier si le module écran tactile avant ou le module d'alimentation est connecté à l'unité de laamera pendant la charge.

Utilisation

Bouton d'alimentation/d'enregistrement

1. Quand le système est eteint :

A. Appuyez pourmettre en marche.
B. Appuyez sur la touche et maintenez-la enforcée pourmettrerapidement l'appareil sous tension et commencer la prise de vue. Le mode de prise de vue varie selon les paramétres SnapShot*.

1. Quand le système est allumé :

A. Appuyez pour prendre des photos ou pour démarrer/arrêté l'enregistrement. Dans les pages des paramètres ou Lecture, appuyez pour returner à la vueamera.
B. Maintenez la touche enforcée pour passer en mode veille et appuyez à nouveau pour quitter le mode veille. Laamera se met automatiquement hors tension après 60 minutes en mode veille. En mode QuickClip, maintenez la pression pour prolonger la durée d'enregistrement pendant l'enregistrement.
C. Appuyez deux fois pour changer de mode de prise de vue.

*Bientôt disponible.

• Si l'unité de laamera ne fonctionne pas correctement, appuyez sur le bouton d'alimentation/ d'enregistrement et maintenance-le enforcé pendant 20 secondes pour redémarrer l'unité de laamera.
• Lorsque le module d'écran tactile avant est déconnecté de l'unité de laamera, l'écran tactile avant affiche le niveau de batterie et les conseils de connexion lorsque vous appuyez sur le bouton d'alimentation/d'enregistrement.
• Lorsque le module d'alimentation est déconnecté de l'unité de laamera, la LED d'état indique le niveau de batterie lorsque vous appuyez sur le bouton d'alimentation/d'enregistrement.
• Lorsque le module d'écran tactile avant ou le module d'alimentation est connecté à l'unité de la camera, le bouton d'alimentation/d'enregistrement du module d'écran tactile avant ou du module d'alimentation fonctionne de la même manière que le bouton de l'unitéamera.

Écran tactile

L'écran tactile affiche la vue en direct après la mise sous tension de laamera, ainsi que le mode de prise de vue, le niveau de batterie et les informations des cartes microSD.

• Àprous la connexion à l'unité de la camera, le module d'écran tactile avant s'affiche et fonctionne de la même manière que l'écran tactile de l'unité de la camera.

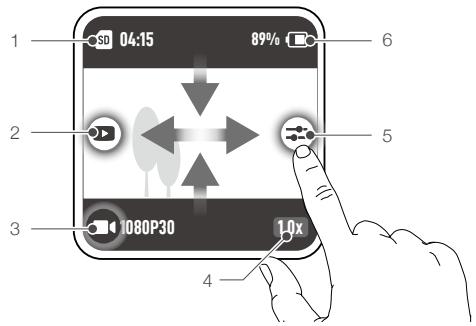

Vue camera

1. Informations sur la capacité de stockage

04:15: affiche le nombre de photos restantes pouvant etre prises ou la durée de la video pouvant etre enregistrée en fonction du mode de prise de vue actuel. 04:15 s'affiche si une carte microSD est insereed.

2. Lecture

: appuyez ou faites glisser vers la droite depuis le bord gauche de l'écran pour avoir un aperçu des photos et vidés des qu'elles sont capturées.

3. Mode de prise de vue

1080P30: affiche le mode et les paramétres de prise de vue actuels. Faites glisser vers le haut ou appuyez pour définir le mode et les paramétres de prise de vue.

4. Zoom

1.0x : appuyez et faites glisser pour définir le ratio de zoom. Le zoom n'est pas disponible pour le ralenti et le timelapse.

5. Paramètres

: appuyez ou faites glisser vers la gauche à partir du bord droit de l'écran pour régler les paramètres image et audio.

6. Niveau de batterie

89% : affiche le niveau actuel de batterie de DJI Action 2. Appuyez sur cette icône pour obtenir davantage d'informations à propos du niveau de batterie.

Glisser vers le bas

Faites glisser votre doigt vers le bas sur l'écran tactile pour acceder aux paramètres.

1. Paramètres de l'écran

Appuyez sur l'icone pour basculer entre l'affichage plein écran et l'affichage Cadre.

2. Stockage

Appuyez pour changer de support de stockage, formater la carte microSD, formater le stockage intégré ou exporter les photos et vidés du stockage intégré vers la carte microSD*.

3. Paramètres système

Appuyez pour entrer dans les paramètres système.

Commande vocale : permet d'utiliser laamera avec des commandes vocales. Seuls l'anglais et le chinois simplifie sont pris en charge pour le moment. Les commandes vocales comprendnent Start Recording (Lancer I'enregistrement), Stop Recording (Arreter I'enregistrement), Take Photo (Prendre une photo) et Shut Down (Éteindre).

Notification par vibration : appuyez pour activer ou désactiver. La notification par vibration est activée par défaut.

SnapShot : utilisez SnapShot pour allumer rapidement laamera et commencer à prendre des photos lorsqu'elle est étente ou en mode veille. Les modes de prise de vue pris en charge sont les suivants : Video, QuickClip et Timelapse.

Connexion sans fil : appuyez pour vérifier le nom de laamera et le mot de passer, définissez la fréquence Wi-Fi et réinitialisiez les connexions.

Compression video : appuyez pour basculer le format d'encodage video entre le mode Compatibility et le mode Efficacité. Lorsque l'option compatibilité est sélectionnée, la video est encodée en H.264 avec une compatibilité supérieure. Lorsque l'option Efficacité est sélectionnée, la video sera encodée en HEVC avec une taille de filchier plus petite. Seules les videos Efficiency Efficacité sont disponibles dans les situations suivantes :

a. Video : 4K (4:3) et ips prises en charge
b. Video: 4K (16:9) 120/100 ips ou 1080p 240 ips
c. Slow-Mo : 4K 4x ou 1080p 8x.

Sons: appuyez pour activer ou désactiver lessons.

Grille: appuyez pour activer ou désactiver la grille.

Anti-scintillage: appuyez pour activer ou désactiver l'anti-scintillage. L'anti-scintillage détecte le scintillage et rhythmé la prise de vue pour qu'il ait moins d'impact.

Température d'enregistrement et arrêt automatique : appuyez pour régler la température d'enregistrement de l'arrêt automatique sur standard ou élevé. Standard est défini par défaut. La température de l'arrêt automatique d'enregistrement ne peut pas être réglée sur une valeur élevée en raison des règlementations et politiques locales de certains pays et régions.

Écran Off (Verr. écran): appuyez pour activer afin que l'écran s'éteigne lorsque l'écran est verrouillé. Écran Off (Dém. enreg.): appuyez pour régler le retardateur de l'écran après le début de l'enregistrement et si aucune opération n'a été effectué.

• Bientôt disponible

Arrêt auto : Appuyez pour définiir l'heure à laquelle laamera s'éteindra automatiquement.

LED : tapez pour activer ou désactiver la LED de l'unité de laamera et du module écran tactile avant ou du module d'alimentation lorsqu'ils sont connectés.

Continuer la dernière diffusion en direct : appuyez pour activer afin que l'unité de laamera puisse continuer à partir de la dernière diffusion en direct après que la diffusion en direct s'est arrêtée.

Langue: Appuyez sur cet élément pour régler la langue sur l'anglais, le chinois simplifié, le chinois traditionnel, le japonais, le coreen, le thailandais, l'allemand, l'espagnol, le français, l'italien, le russe, le portugais brésilien, le turc, l'indonésien ou le polonais.

Restauration paramètres d'usine : appuyez pour réinitialiser les paramètres par défaut.

Info appeareil : appuyez pour le nom de la vue, le numero de série, la version du firmware et le guide de démarrage rapide.

Info conformité : appuyez pour voir les informations de conformité.

4. Verrouillage d'écran

Appuyez pour verrouiller l'écran. Faites glisser vers le haut sur l'écran tactile pour déverrouiller l'écran.

5. Commutateur Pro

Appuyez pour passer en mode Pro et pouvoir régler les paramètres de format, d'exposition et de balance des blancs.

6. Verrou Orientation

Appuyez pour basculer entre l'orientation automatique et l'orientation verrouillée.

7. Luminosite

Appuyez et faites glisser pour régler la luminosité.

8. Commutateur commande vocale

Appuyez pour activer la commande vocale afin que l'utilisateur puisse contrôle laamera avec des commandes vocales définies.

Balayer vers le haut

Faites glisser vers le haut, puis vers la gauche ou la droite pour régler des paramètres, tels que la proportion, le compte à rebours et la définition.

1. En mode Photo :

Réglez la proportion et le retardateur de compte à rebours).

2. En mode Video :

Définissez la définition et le taux de rafraichissement Appuyez sur le coin supérieur gauche pour régler la durée de l'enregistrement en boucle.* Appuyez sur le coin supérieur droit pour désactiver la stabilisation électronique de l'image, activer RockSteady ou activer HorizonSteady. La stabilisation électronique de l'image n'est pas disponible lorsque vous utilise certaines définitions et certains taux de rafraîchissement.

3. En mode QuickClip :

Définissez la définition et le taux de rafraichissement Appuyez sur le coin supérieur gauche pour définir la durée du QuickClip. Appuyez sur le coin supérieur droit pour désactiver la stabilisationlectronique de l'image, activer RockSteady ou activer HorizonSteady. La stabilisation electronique de l'image n'est pas disponible lorsque vous utilisez certaines définitions et certains taux de rafraichissement.

4. En mode Ralenti :

Réglez la définition et le ratio de vitesse.

5. En mode Timelapse :

Selectionnez le mode Hyperlapse ou Timelapse. Le ratio de vitesse peut être régé sur le mode Hyperlapse. La scène, l'intervalle et le temps de prise de vue peuvent être régés sur le mode Timelapse. Appuyez sur le coin supérieur droit pour régler la définition du mode Timelapse.

* Bientôt disponible

Balayer vers la gauche ou la droite

Balayez vers la gauche ou la droite au centre de l'écran tactile pour changer entre les modes de prise de vue Photo, Video, QuickClip, Ralenti et Timelapse.

Stockage des photos et des vidés

Laamera dispose d'une capacité de stockage interne de 32 Go*, qui peut etre utilise pour stocker directement des photos et des videos. Les séquences filmées sur DJI Action 2 peuvent etre stockées sur une carte microSD (non fournie) lorsqu'elle est connectee au module d'écran tactile avant ou au module d'alimentation. Vousdezvez impérativementutiliser une carte microSD UHS-I de classe 3, car ses vitesses élevées en lecture et en écriture permettent d'enregistrer des données video haute définition. Insérez la carte microSD dans l'emplacement pour carte microSD comme indiqué.

* 22,4 Go de stockage disponible.

• DJI Action 2 ne prend en charge que le système de fichiers exFAT. FAT32 n'est pas pris en charge.

Description des LED d'etat

Si le module d'écran tactile avant ou le module d'alimentation est connecté à l'unitéamera, la description du clignotement de leur LED d'état sera la même que celle de l'unitéamera. La description du clignotement de la LED d'état est la suivante.

Clignotement	Description
Vert fixe	Prêt à l'emploi.
Inactif	Aucune carte microSD détectée ou stockage de carte microSD insuffisante.
Temporairement éteinte	Lors de la prise de photos.
Clignotement rouge une fois par seconde	Pendant la prise de video, l'enregistrement en boucle*, le ralenti, le timelapse, l'hyper lapse ou le QuickClip.
Pendant le compte à rebours :10 à 4 s : clignotement rouge une fois par seconde3 à 2 s : clignotement rouge deux fois par seconde1 à 0 s : rouge fixAprès le compte à rebours : désactivationtemporaire	Compte à rebours pour prendre une photo
Clignote en rouge trois fois	Mise hors tension de laamera
Clignote en rouge et vert en alternance	Mise à jour du firmware en cours

*Bientôt disponible.

Le tableau ci-dessous déscrit le modele de clignotement de LED d'etat après avoir appuyé sur le bouton d'alimentation/d'enregistrement sans que le module d'alimentation soit connecté à l'unité de laamera.

Clignotement	Niveau de batterie
Vert fixe pendant 3 secondes, puis s'éteint.	90 % - 100 %
Clignote en vert quatre fois	76 % - 89 %
Clignote en vert trois fois	51 % - 75 %
Clignote en vert deux fois	26 % - 50 %
Clignote une fois en jaune	6 % - 25 %
Clignote en rouge trois fois et s'éteint	0 % - 5 %

Application DJI Mimo

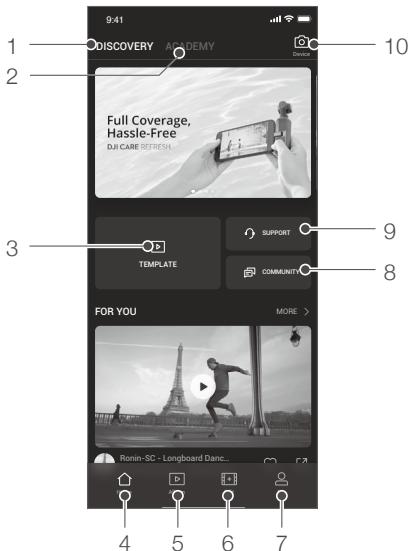

Écran d'accueil

1. Découverte: appuyez pour acceder à l'écran d'accueil.
2. Académie: appuyez pour regarder les tutoriels video et consulter les documents d'aide.
3. Éditeur IA : appuyez pour sélectionner lesVIDEOS à éditer. L'Éditeur IA édite lesvideos automatiquement avec de la musique et des transitions ; elles peuvent être partagées directement.
4. Accueil: appuyez pour revenir à l'écran d'accueil.
5. l Album: appuyez pour voir les photos et les vidEOS.
6. [Editor: appuyez pour éoperator une video depuis DJI Pocket 2 ou importer et éoperator une video depuis un appareil mobile.
7. Profil: créez un compte DJI ou connectez-vous. Affichez les créations et les paramétres, consultez les mentions « J'aime » et vos abonnés, envoyez des messages à d'autres utilisateurs et accédez à la boutique en ligne DJI.
8. Forum: appuyez pour acceder à la page du Forum DJI officiel.
9. Service client DJI: appuyez pour acceder à la page officielle du Service après-vente de DJI.
10. [Vue camera: appuyez pour acceder à la vueamera.

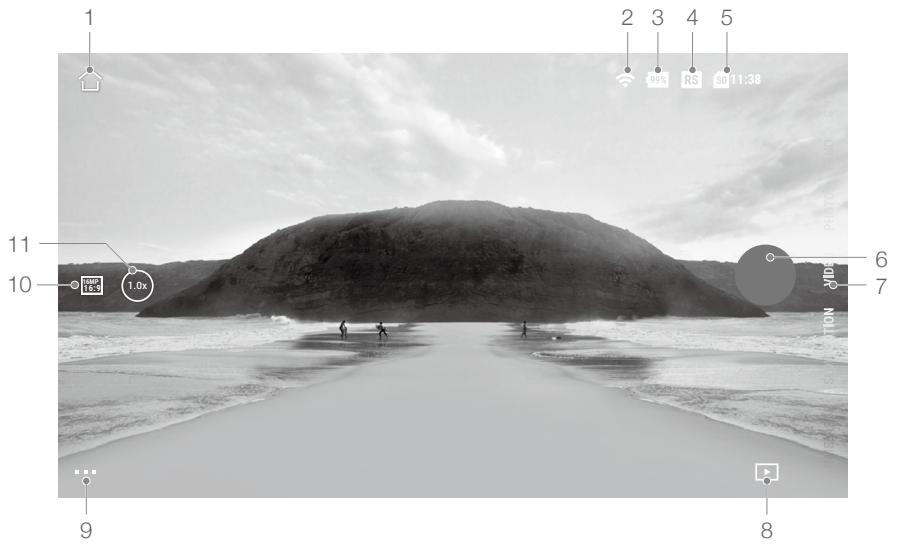

Vue camera

L'affichage de la Vueamera peut différer selon le mode de prise de vue. Cet affichage n'est montré qu'à titre indicatif seulement.

1.Accueil :

:appuyez pour revenir à l'écran d'accueil.

1. Wi-Fi

: affiche la connexion Wi-Fi.

1. Niveau de batterie

99% : affiche le niveau actuel de batterie de DJI Action 2.

1. EIS

RS: affiche la stabilisation électronique de l'image en cours.

1. Informations relatives à la carte microSD

11:38: affiche le nombre de photos restantes pouvant etre prises ou la durée de la video pouvant etre enregistree en fonction du mode de prise de vue actuel.

1. Bouton d'obturator/d'enregistrement

: appuyez pour prendre une photo ou pour démarrer/arrête l'enregistrement video.

1. Mode de prise de vue

Faites défilier pour sélectionner le mode de prise de vue. Choisissez entre Timelapse, Ralenti, Video, QuickClip et Photo.

1. Lecture

: appuyez pour voir un aperçu des photos et des videos dès leur capture.

1. Paramètres

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

a. Paramètres video

Basique: Enregistrement en boucle, FOV, EIS et Grille sont disponibles.

Pro : D'autres paramètres sont disponibles une fois la fonction Pro activée, notamment Format, Exposition et Balance des blancs.

b. Paramètres généraux

Visualisez la gestion du stockage, la compression video, l'anti-scintillage, la température d'arrêt automatique de l'enregistrement et les paramètres, tels que le nom de l'appareil, le nombre de série et les informations sur la version. Les utilisateurs peuvent également selectionner les appareils connectés, définir le nom et le mot de passer du Wi-Fi et changer la fréquence Wi-Fi.

10. Paramètres d'enregistrement

GMP: appuyez pour définiir la définition et le taux de rafraîchissement. 16:9

11. Zoom

: appuyez et faites glisser pour définir le niveau de zoom.

Maintenance

Mise à jour du firmware

Unité camera DJI Action 2

Le firmware de l'unitéamera doit être mis à jour via DJI Mimo.

Une invite s'affiche à l'écran lorsqu'une nouvelle version du firmware est disponible. Suivez les étapes ci-dessous si la mise à jour échoue.

1. Déconnectez et reconnectez la connexion Bluetooth et Wi-Fi sur l'appareil mobile, puis redémarrez l'unité de laamera.
2. Redemarrez DJI Mimo. La mise à jour du firmware commercera une fois que DJI Mimo et l'unitéamera seront connectés.

Accessoires

Le firmware du module d'écran tactile avant et du module d'alimentation est inclus dans le firmware de l'unitéamera. Suivez les instructions pourmettre à jour le firmware :

1. Fixez le module d'écran tactile avant ou le module d'alimentation et mettez l'unitéamera sous tension.
2. Toute mise à jour démarrera automatiquement si un nouveau firmware est disponible.

Assurez-vous que le niveau de batterie de l'unité de laamera est d'au moins 15% avant demettre a jour le firmware.
- Contactez le service client DJI si le firmware ne peut toujours pas'être mis à jour.

Notes concernant l'utilisation sous I'eau

1. L'unité de laamera et le boîtier étanche sont conformes aux normes d'étanchéité IPX68 de GB/T 4208-2017 et IEC 60529:2013. L'unitéamera peut être utilisée sous l'eau jusqu'à 10m de profondeur. En cas d'utilisation d'un boîtier étanche, la profondeur maximale sous l'eau est de 60m .
2. N'utilise PAS DJI Action 2 dans des sources chaudes. N'exposez PAS DJI Action 2 à des liquides corrosifs ou non identifiés.
3. Installé le boitier étanché lors de la plongée, du surf, de l'utilisation sous l'eau pendant des périodes prolongées ou d'autres situations impliquant un impact important avec l'eau.
4. Le module d'écran tactile avant et le module d'alimentation ne sont pas étanches. Installez le boitier étanche pour les utiliser sous l'eau.

5. Lorsque vous utilisez le boitier etanche, assurez-vous que l'intérieur du boitier etanche est sec et propre, qu'il est correctement verrouillé et que l'anneau en caoutchouc etanche est bien fixé. Insérez des inserts anti-buée pour éviter la formation de buée. Il est recommendé de placer le boitier etanche sous l'eau pendant environ 5 minutes pour s'assurer de son bon fonctionnement avant de l'utiliser.

6. Évitez de sauter dans l'eau à grande vitesse avec l'unitéamera. L'impact pourrait entraîner une fuite d'eau. Assurez-vous que l'unitéamera est étanche avant de sauter dans l'eau.

7. Rincez l'unitéamera ou le boftier étanche à l'eau claire après l'avoir utilisé sous l'eau. Laissez-le sécher naturellement avant de l'utiliser à nouveau.

Remarques sur le nettoyage

1. Maintenez le verre de l'objet propre. Le sable et la poussière peuvent endommager le verre de l'objet. Nettoyez DJI Action 2 avec un tissu propre et sec.
2. Tenez DJI Action 2 à l'écart du sable et de la poussière. Lavez laamera si les trous de DJI Action 2 sont bouchés par du sable, de la poussière ou toute autre substance.
3. Tous les trous sur l'unitéamera ont un matériel étanche intégré. NE retirez PAS le matériel étanche et NEPERCEZ PAS les trous.Sinon,l'unité camera ne serait plus étanche.
4. NE percez PAS les trouss et le haut-parleur du module de l'écran avant.

Connexion à un ordinateur

Après avoir connecté DJI Action 2 à un PC, les options Transfert de fichiers, Webcam et Annuler apparaissent sur l'écran tactile de l'unitéamera. Sélectionnez Annuler pour charger DJI Action 2. Reconnectez DJI Action 2 à l'ordinateur si le transfert de fichiers est interrompu.

Utilisation d'autres accessoires (non inclus)

Listed accessories

Barre d'extension de contrôle DJI Action 2

Diagramme

Boîtier étanche DJI Action 2
Objectif macro DJI Action 2
Clip magnétique DJI Action 2
Scannez le code QR ou lisez le guide d'utilisateur ou les informations produit correspondant(es) sur le site Web officiel de DJI (www.dji.com/action-2).

\section*{Caracteristiques techniques}

Unité caméra DJI Action 2
Paramètres généraux
Modèle	MC211
Dimensions	39 × 39 × 22,3 mm
Étanchéité	10 m (60 m en cas d'utilisation d'un boîtier étanche)
Poids	56 g
Caméra
Écran	1,76 po 350 ppi 500±50 cd/m² 446 × 424
Capteur	CMOS de 1/1,7 po
FOV	155°
Plage d'ouverture:	f/2,8
Gamme ISO	Photo: 100 - 6 400 Vidéo: 100 - 6 400
Vitesse d'obturation électronique	Photo: 1/8 000 à 30 s Vidéo: 1/8 000 s à la limite des images par seconde
Définition photo max.	4 000 × 3 000
Modes de photographie fixe	Photo unique: 12 MP Compte à rebours photo: Désactivé/0,5/1/2/3/5/10 s
Enregistrement standard	4K (4:3): 4 096 × 3 072 à 24/25/30/48/50/60 ips 4K (16:9): 3 840 × 2 160 à 100/120 ips 4K (16:9): 3 840 × 2 160 à 24/25/30/48/50/60 ips 2,7K (4:3): 2 688 × 2 016 à 24/25/30/48/50/60 ips 2,7K (16:9): 2 688 × 1 512 à 100/120 ips 2,7K (16:9): 2 688 × 1 512 à 24/25/30/48/50/60 ips 1 080p: 1 920 × 1 080 à 100/120/200/240 ips 1 080p: 1 920 × 1 080 à 24/25/30/48/50/60 ips
Enregistrement ralenti	4K: 4x (120 ips) 2,7K: 4x (120 ips) 1 080p: 8x (240 ips), 4x (120 ips)
Timelapse	4K/2,7K/1 080: Intervalle de prise de vue: 0,5 s/1 s/2 s/3 s/4 s/5 s/6 s/7 s/8 s/10 s/1 3 s/15 s/20 s/25 s/30 s/40 s Durée de prise de vue: ∞, 5/10/20/30 min, 1/2/3/5 h
Stabilisation1	Stabilisation d'image électronique: Rocksteady 2.0, HorizonSteady
Débit binaire max.	130 Mb/s
Formats de fichiers pris en charge	exFAT
Format de photo	JPEG/RAW
Format de video	MP4 (H.264/HEVC)
Capacité de stockage intégrée	32 Go (22,4 Go de stockage disponible)
Cartes SD prises en charge	Carte microSD (Capacité Max : 256 Go)
Cartes microSD recommendées	MicroSD 256 Go max. SDHC/SDXC UHS-I de classe 1 ou UHS-I de classe 3Cartes microSD recommendées :Samsung EVO 32 Go SDHC UHS-I de classe 1Samsung EVO Plus SDXC 32 Go UHS-I de classe 1SanDisk Extreme SDXC 64 Go V30 A2 UHS-I de classe 3SanDisk High Endurance SDXC 32 Go UHS-I de classe 3SanDisk Extreme Pro SDXC 32 Go UHS-I de classe 3SanDisk Extreme SDXC 16 Go UHS-I de classe 3Lexar 633x SDHC 16 Go UHS-I de classe 1
Sortie audio	48 kHz, AAC
Batterie intégrée
Type de batterie	LiPo 1S
Capacité	580 mAh
Énergie	2,23 Wh
Tension	3,85 V
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Température en recharge	5 à 60 °C (41 à 140 °F)
Durée de fonctionnement②	Env. 70 min
Wi-Fi
Fréquence de fonctionnement	2,400-2,4835 GHz ; 5,150-5,250 GHz ; 5,725-5,850 GHz
Puisance de l'émetteur (EIRP)	2,4 GHz : < 16 dBm (FCC/CE/SRRC/MIC)5,1 GHz : < 14 dBm (FCC/CE/SRRC/MIC)5,8 GHz : < 14 dBm (FCC/CE/SRRC)
Protocole	802.11a/b/g/n/ac
Bluetooth
Fréquence de fonctionnement	2,400 à 2,4835 GHz
Puisance de l'émetteur (EIRP)	< 4 dBm
Protocole	BLE 5.0
Module Écran tactile avant DJI Action 2
Dimensions	39 × 41,6 × 24,6 mm
Poids	64 g
Écran	1,76 po 350 ppi500±50 cd/m2 446 × 424
Batterie intégrée
Type de batterie	LiPo 2S
Capacité	1 300 mAh
Énergie	5 Wh
Tension	7,7 V
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Température en recharge	5 à 60 °C (41 à 140 °F)
Temps de fonctionnement²	Unité CAMERA + Module Écran tactile avant : 160 min
Temps de recharge³	Unité CAMERA + Module Écran tactile avant : 90 min
Module d'alimentation de DJI Action 2
Dimensions	39 × 41,6 × 21,4 mm
Poids	56,6 g
Batterie intégrée
Type de batterie	LiPo 2S
Capacité	1 300 mAh
Énergie	5 Wh
Tension	7,7 V
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Température en recharge	5 à 60 °C (4₁ à 140 °F)
Temps de fonctionnement⁴	Unité CAMERA + Module alimentation : 180 min.
Temps de recharge³	Unité CAMERA + Module alimentation : 90 min.

① Lorsque le taux de rafraichissement video est de 100 ips ou plus, la stabilisationlectronique de l'imagne ne prend pas en charge RockSteady 2.0 et HorizonSteady peut prendre en charge une définition maximale de 2,7K.
② Mesuré en utilisant 1080p (réserve d'énergie), 30 ips, avec le mode veille régle sur une minute et la stabilisation électronique de l'image désactivée. À titre de référence uniquement.
③ Mesuré en utilisant un adaptateur USB de 5 V/2 A dans un environnement de laboratoire. À titre de réference uniquement.
④ Mesuré en utilisant 1 080p (réserve d'énergie), 30 ips, et la stabilisation électronique de l'image désactivée. À titre de referencia uniquement.

Informations sur le service après-vente

Accédez au site https://www.dji.com/support pour en savoir plus sur les politiques de service après-venture, de services de réparation et d'assistance.

Contenu sujet à modifications.

Téléchargez la dernière version sur

www.dji.com/action-2

OSMO est une marque déposée de DJI OSMO.

Copyright © 2021 DJI OSMO Tous droits réservés.
