MODE D'EMPLOI LC 140P HUSQVARNA

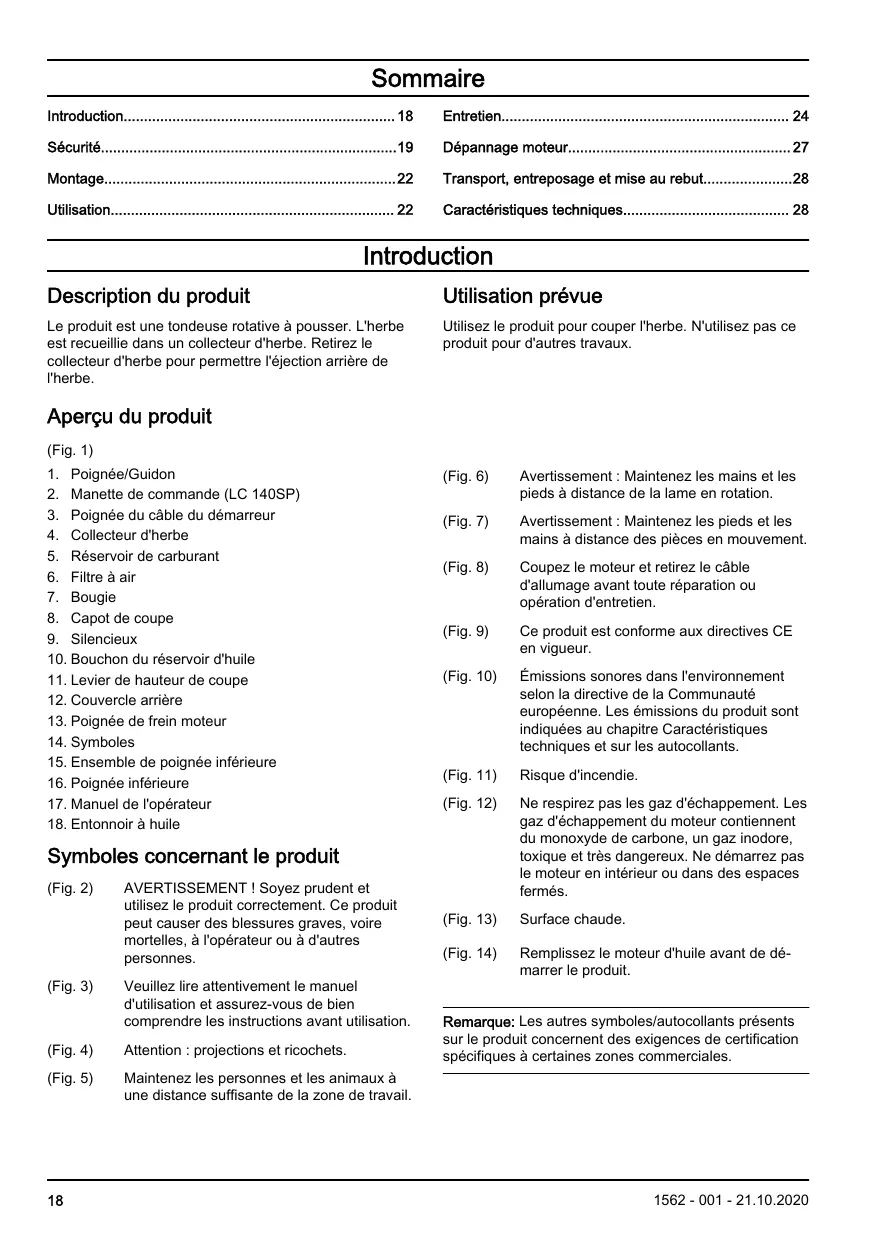

Aperçu du produit (Fig. 1) 1. Poignée/Guidon 2. Manette de commande (LC 140SP) 3. Poignée du câble du démarreur 4. Collecteur d'herbe 5. Réservoir de carburant 6. Filtre à air 7. Bougie 8. Capot de coupe 9. Silencieux 10. Bouchon du réservoir d'huile 11. Levier de hauteur de coupe 12. Couvercle arrière 13. Poignée de frein moteur 14. Symboles 15. Ensemble de poignée inférieure Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. •

Soyez toujours prudent et utilisez votre bon sens. Si vous ne savez pas comment faire fonctionner le produit dans une situation particulière, ne l'utilisez pas et contactez votre Husqvarna revendeur avant de poursuivre.

1562 - 001 - 21.10.2020

Ne laissez personne utiliser le produit avant d'avoir lu et compris le contenu du manuel de l'opérateur.

Ne laissez pas un enfant utiliser le produit. Maintenez les enfants éloignés de la zone de travail. Un adulte responsable doit être présent à tout moment. Ne laissez pas une personne utiliser le produit si elle ne connaît pas les instructions. Surveillez constamment les personnes aux capacités physiques ou mentales réduites qui utilisent ce produit. Un adulte responsable doit être présent à tout moment. N'utilisez jamais l'appareil si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise d'alcool, de drogues ou de médicaments. Cela a un effet négatif sur votre vision, votre vigilance, votre coordination et votre jugement. N'utilisez pas le produit si celui-ci est défectueux. Ne modifiez jamais le produit et ne l'utilisez jamais s'il est susceptible d'avoir été modifié par un tiers. Ne modifiez pas le réglage de régulation du régime moteur.

Sécurité dans l'espace de travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. • •

être éjectés et causer des blessures ou des dégâts matériels. Maintenez les personnes aux alentours et les animaux à une distance suffisante du produit.

N'utilisez jamais le produit par mauvais temps, par exemple en cas de brouillard, de pluie, de vent violent, de froid intense et de risque d'éclair. Utiliser

Soyez attentif aux obstacles tels que les racines, les pierres, les brindilles, les fosses et les fossés.

L'herbe haute peut cacher des obstacles. Il peut être dangereux de couper l'herbe sur des terrains en pente. N'utilisez pas le produit sur un sol dont la pente est supérieure à 15°. Faites fonctionner le produit en travers de la courbe de la pente, jamais de haut en bas. Soyez prudent lorsque vous vous approchez de coins cachés et d'objets qui empêchent d'avoir une vue dégagée.

Sécurité du travail

Reportez-vous à la section Équipement de protection individuelle à la page 20. Assurez-vous que vous savez arrêter le moteur rapidement en cas d'urgence. Ne démarrez jamais le moteur dans un espace clos ou à proximité matériaux inflammables. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Faites fonctionner le produit uniquement si la lame et tous les couvercles sont fixés correctement. Une lame fixée de manière inadéquate risque de se détacher et de causer des blessures personnelles. Assurez-vous que la lame ne touche pas des objets tels que des pierres et des racines. Cela peut ne pas endommager la lame et tordre l'arbre du moteur. Un arbre tordu génère de fortes vibrations, il y a alors un risque important que la lame se détache. Arrêtez immédiatement le produit s'il vibre ou bute sur un objet. Débranchez le câble d'allumage de la bougie. Vérifiez que le produit n'est pas endommagé. Réparez les éventuels dommages ou demandez à un atelier spécialisé agréé procéder aux réparations. N'attachez jamais la poignée de frein moteur en permanence à la poignée de commande quand le moteur est mis en marche. Placez le produit sur une surface stable et plane, puis lancez-le. Vérifiez que la lame ne touche pas le sol ou tout autre objet.

Restez toujours derrière le produit lorsque vous l'utilisez.

Faites reposer toutes les roues sur le sol et conservez vos deux mains sur la poignée lorsque vous faites fonctionner le produit. Maintenez les mains et les pieds à distance des lames en rotation. N'inclinez pas le produit quand le moteur est mis en marche. Soyez prudent lorsque vous tirez le produit vers l'avant. Ne soulevez jamais le produit quand le moteur est mis en marche. Si vous devez soulever le produit, coupez d'abord le moteur et débranchez le câble d'allumage de la bougie. Ne marchez pas vers l'arrière lorsque vous utilisez le produit. Arrêtez le moteur lorsque vous vous déplacez à travers des zones exemptes d'herbe, par exemple des chemins de gravier, de pierre ou d'asphalte. Ne courez pas lorsque vous utilisez le produit et que le moteur est mis en marche. Vous devez toujours marcher lorsque vous utilisez le produit. Arrêtez le moteur avant de modifier la hauteur de coupe. N'effectuez jamais de réglages pendant que le moteur tourne. Ne quittez jamais le produit des yeux pendant que le moteur tourne. Arrêtez le moteur et assurez-vous que l'équipement de coupe ne tourne pas.

Consignes de sécurité pour le fonctionnement

Équipement de protection individuelle AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. •

Utilisez des protège-oreilles si le niveau sonore est supérieur à 85 dB. Portez des bottes ou chaussures antidérapantes à usage intensif. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit. Utilisez des pantalons longs et épais. Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

1562 - 001 - 21.10.2020

Si les dispositifs de sécurité sont défectueux, parlezen à votre agent d'entretien Husqvarna.

Pour contrôler le capot de coupe

Le capot de coupe réduit les vibrations dans le produit et réduit le risque de blessures provoquées par la lame. •

Examinez le capot de coupe pour vous assurer qu'il ne présente pas de dommages tels que des fissures.

• • Démarrez le moteur, puis relâchez la poignée de frein moteur. Si le moteur ne s'arrête pas au bout de 3 secondes, demandez à un Husqvarna atelier spécialisé agréé de régler le frein moteur. (Fig. 15)

Consignes de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. •

Sécurité carburant

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement. Évitez tout contact de la peau avec le carburant. Le carburant peut causer des blessures. Si votre peau entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du savon. Ne démarrez pas le produit s'il y a une fuite de moteur. Vérifiez régulièrement s'il y a des fuites de moteur. Faites attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voire mortelles.

1562 - 001 - 21.10.2020

Ne respirez pas les vapeurs de carburant, elles peuvent causer des blessures. Assurez-vous que la ventilation est suffisante.

Ne fumez pas à proximité du carburant ou du moteur. Ne mettez pas d'objets chauds à proximité du carburant ou du moteur. N'ajoutez pas de carburant lorsque le moteur est allumé. Assurez-vous que le moteur est froid avant de faire le plein de carburant. Avant de faire le plein, ouvrez le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution. N'ajoutez pas de carburant au moteur dans un espace intérieur. Un débit d'air insuffisant peut causer des blessures graves, voire mortelles dues à une asphyxie ou au monoxyde de carbone. Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie. Déplacez le produit à un minimum de 3 m/10 ft de l'endroit où a été fait le plein de carburant avant de démarrer le produit. Ne remplissez pas entièrement le réservoir de carburant. La chaleur entraîne la dilatation du carburant. Laissez un espace en haut du réservoir de carburant.

• Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement. Les accessoires et les modifications apportées au produit qui ne sont pas approuvés par le fabricant peuvent causer des blessures très graves, voire mortelles. Ne modifiez pas le produit. Utilisez toujours des accessoires qui sont approuvés par le fabricant. Si l'entretien n'est pas effectué correctement et régulièrement, le risque de blessures et d'endommagement du produit augmente. Effectuez uniquement les tâches d'entretien décrites dans le présent manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuées par un Husqvarna atelier spécialisé agréé.

1. Poussez la vis (A) dans la poignée (B), la rondelle en plastique (C) et le support de poignée (D). (Fig.

16) 2. Serrez entièrement l'écrou (E). 3. Poussez la vis (F) dans la rondelle (G) et le support de poignée. 4. Serrez entièrement le bouton (H). 5. Alignez les trous du guidon avec les trous de la poignée inférieure et fixez les vis, les rondelles et les boutons. Serrez fermement les boutons. (Fig. 17) 6. Fixez les câbles à la poignée avec les supports de câble. (Fig. 18) Remarque: Assurez-vous que la tension dans les câbles n'est pas trop élevée. Une tension trop élevée peut endommager le câble si la poignée est rabattue en position de transport. 7. Placez les câbles autour du crochet sur la partie inférieure de la poignée. (Fig. 19)

Pour régler la hauteur de la poignée

1. Desserrez les boutons inférieurs. (Fig. 20) 2. Déposez le bouton, la rondelle et la vis de chaque côté. 3. La poignée peut être réglée sur 2 hauteurs différentes. Placez la vis dans l'un des 2 trous de chaque côté. (Fig. 21) 4. Fixez les vis, les rondelles et les boutons. 5. Déplacez les boutons vers le haut, en direction de la poignée, jusqu'à ce qu'ils s'arrêtent et qu'un clic se fasse entendre. Serrez fermement les boutons. (Fig. 22)

2. Desserrez les boutons de la poignée supérieure et repliez la poignée vers le bas. (Fig. 23)

3. Desserrez les boutons inférieurs. 4. Faites glisser les boutons jusqu'aux extrémités inférieures des rainures sur le côté gauche et le côté droit de la machine. (Fig. 24) 5. Pliez la poignée vers l'avant. (Fig. 25)

Pour régler le produit en position de fonctionnement

1. Soulevez le guidon jusqu'à ce que la poignée inférieure se verrouille en position de fonctionnement. (Fig. 26) 2. Déplacez les boutons vers le haut, en direction de la poignée, jusqu'à ce qu'ils s'arrêtent et qu'un clic se fasse entendre. 3. Serrez fermement les boutons. (Fig. 27) 4. Soulevez la partie supérieure du guidon. 5. Serrez fermement les boutons. (Fig. 28)

Montage du collecteur d'herbe

1. Insérez la partie supérieure du collecteur d'herbe dans la partie inférieure du collecteur d'herbe. (Fig. 29) 2. Fixez le châssis du collecteur d'herbe à l'aide des clips. (Fig. 30) 3. Soulevez le capot arrière. 4. Fixez les crochets du collecteur d'herbe sur le bord supérieur du châssis. (Fig. 31) 5. Placez la partie inférieure du collecteur d'herbe dans le canal d'éjection de l'herbe.

Pour régler le produit en position de transport

1. Retirez le collecteur d'herbe.

Introduction AVERTISSEMENT: Avant d'utiliser le produit, vous devez lire et comprendre le chapitre sur la sécurité. Connect pour vous connecter et enregistrer le produit.

Avant d'utiliser le produit

1. Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions. 2. Examinez l'équipement de coupe pour vous assurer qu'il est bien fixé et réglé. Consultez la section Pour inspecter l'équipement de coupe à la page 25. 3. Remplissez le réservoir de carburant. Consultez la section Pour remplir le réservoir de carburant à la page 23. 4. Remplissez le réservoir d'huile et contrôlez le niveau d'huile. Consultez la section Pour contrôler le niveau d'huile à la page 25.

3. Essuyez le pourtour du bouchon du réservoir de carburant.

4. Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie. 5. Déplacez le produit à un minimum de 3 m/10 ft de l'endroit où a été fait le plein de carburant avant de démarrer le produit.

Pour régler la hauteur de coupe

1. Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur de coupe. 2. Déplacez le levier de hauteur de coupe vers l'avant pour diminuer la hauteur de coupe. (Fig. 33) REMARQUE: La hauteur de coupe ne doit pas être réglée trop bas. Les lames peuvent toucher le sol si la surface de la pelouse n'est pas plane.

Pour démarrer le produit

1. Assurez-vous que le câble d'allumage est branché sur la bougie.

Pour remplir le réservoir de carburant

2. Restez derrière le produit.

Le cas échéant, utilisez de l'essence à faibles

émissions/un carburant alkylate. Si vous ne disposez pas d'essence à faibles émissions/de carburant alkylate, utilisez de l'essence sans plomb de bonne qualité ou de l'essence au plomb dont l'indice d'octane n'est pas inférieur à 91.

4. Tenez la poignée du câble du démarreur de votre main droite.

REMARQUE: N'utilisez pas d'essence avec un indice d'octane inférieur à 91 RON. Cela peut endommager le produit.

REMARQUE: Remplacez le filtre à carburant une fois par an ou plus fréquemment, si nécessaire. Un nouveau filtre à carburant est disponible chez votre revendeur Husqvarna.

REMARQUE: Arrêtez toujours le moteur avant de remplir le réservoir de carburant.

3. Tenez la poignée de freinage du moteur contre le guidon. (Fig. 34)

5. Tirez lentement sur le câble du démarreur jusqu'à ce que vous sentiez une certaine résistance.

6. Tirez avec force pour démarrer le moteur. AVERTISSEMENT: N'enroulez pas le câble du démarreur autour de votre main.

Pour appliquer l'entraînement aux roues

• • 1. Ouvrez lentement le couvercle du réservoir de carburant pour relâcher la pression.

Pour arrêter uniquement l'entraînement, relâchez la manette de commande. Pour arrêter le moteur, relâchez la poignée de freinage du moteur.

Obtenir de bons résultats

Tondez toujours dans différentes directions afin d'éviter de faire des lignes dans la pelouse.

Introduction AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous devez lire et comprendre le chapitre sur la sécurité. Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectués par des professionnels. Si votre concessionnaire n'est pas un atelier spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche.

Les intervalles d'entretien sont calculés selon une utilisation quotidienne du produit. Les intervalles sont différents si le produit n'est pas utilisé tous les jours.

Pour les travaux d'entretien suivis d'un astérisque (*), reportez-vous aux instructions dans la section Dispositifs de sécurité sur le produit à la page 20.

Faites une inspection générale

Nettoyez le filtre à air

Nettoyez les ailettes de refroidissement sur le cylindre.

Contrôlez et réglez le câble d'embrayage (LC 140SP)

9 Nettoyez-le plus souvent en cas de conditions poussiéreuses ou en présence de rejets aériens. Remplacez le filtre à air s'il est très sale.

1562 - 001 - 21.10.2020

Pour faire une inspection générale

N'utilisez pas de nettoyeur haute pression pour le nettoyage du produit. Si vous utilisez de l'eau pour nettoyer le produit, ne projetez jamais d'eau directement sur le moteur.

4. Examinez le support de lame et le boulon de lame pour voir s'ils sont endommagés. 5. Examinez l'arbre du moteur pour vous assurer qu'il n'est pas tordu. 6. Lorsque vous fixez la nouvelle lame, orientez le tranchant en direction du capot de coupe. (Fig. 37) 7. Assurez-vous que la lame est alignée par rapport au centre de l'arbre du moteur. 8. Bloquez la lame avec un bloc en bois. Fixez la rondelle ressort, puis serrez le boulon et la rondelle à un couple de 45–60 Nm. (Fig. 38) 9. Déplacez la lame à la main et vérifiez qu'elle tourne librement.

Pour nettoyer la surface interne du capot de coupe

AVERTISSEMENT: Utilisez des gants de travail épais. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Videz le réservoir de carburant.

2. Inclinez le produit. Assurez-vous que la bougie pointe vers le haut. REMARQUE: Si le produit est posé avec le filtre à air vers le bas, le moteur peut être endommagé.

10. Démarrez le produit pour tester la lame. Si la lame n'est pas correctement fixée, le produit vibre ou le résultat de coupe n'est pas satisfaisant.

Pour contrôler le niveau d'huile

REMARQUE: Un niveau d'huile trop bas peut endommager le moteur. Contrôlez le niveau d'huile avant de démarrer le produit.

3. Lavez au jet la surface intérieure du capot de coupe.

Pour inspecter l'équipement de coupe

AVERTISSEMENT: Afin d'éviter tout démarrage accidentel, débranchez le câble d'allumage de la bougie.

1. Placez le produit sur un sol plat.

2. Retirez le bouchon du réservoir d'huile et la jauge qui y est attachée. 3. Nettoyez l'huile sur la jauge.

AVERTISSEMENT: Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Inspectez l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé. 2. Inspectez la lame pour voir si elle est endommagée ou émoussée. Remarque: Il est nécessaire d'équilibrer la lame après l'avoir affûtée. Demandez à un centre d'entretien d'affûter, de remplacer et d'équilibre la lame. Si vous heurtez un obstacle qui entraîne l'arrêt du produit, remplacez la lame endommagée. Demandez au centre d'entretien d'évaluer si la lame peut être affûtée ou si elle doit être remplacée.

Pour remplacer la lame

4. Insérez entièrement la jauge dans le réservoir d'huile pour connaître le véritable niveau d'huile.

5. Enlevez la jauge. 6. Inspectez le niveau d'huile sur la jauge. 7. Si le niveau d'huile est bas, faites l'appoint d'huile moteur et contrôlez à nouveau le niveau d'huile. Remarque: Utilisez un entonnoir pour éviter tout déversement.

Pour remplacer l'huile moteur

AVERTISSEMENT: L'huile moteur est très chaude juste après l'arrêt du moteur. Laissez le moteur refroidir avant de vidanger l'huile moteur. Si vous renversez de l'huile moteur sur votre peau, nettoyez avec de l'eau et du savon. (Fig. 39)

1. Bloquez la lame avec un bloc en bois. (Fig. 36)

2. Retirez le boulon de lame.

1562 - 001 - 21.10.2020

3. Retirez le bouchon du réservoir d'huile.

4. Vidangez l'huile moteur du réservoir d'huile à l'aide d'une pompe à huile (accessoire). 5. Faites le plein avec de la nouvelle huile moteur du type recommandé dans Caractéristiques techniques à la page 28. 6. Contrôlez le niveau d'huile. Reportez-vous à la section Pour contrôler le niveau d'huile à la page 25.

Pour nettoyer le filtre en mousse plastique

1. Retirez le couvercle du filtre à air et le filtre en mousse plastique.

6. Appliquez un chiffon propre sur le filtre en mousse plastique pour retirer l'excédent d'huile.

7. Remettez le filtre à air en place. Veillez à assurer une bonne étanchéité entre le filtre à air et le support du filtre. 8. Remettez le couvercle de filtre à air en place.

Pour vérifier la bougie

REMARQUE: Utilisez toujours le type de bougie recommandé. Un type de bougie inadéquat peut endommager le produit. •

Si la bougie est encrassée, nettoyez-la et vérifiez que l'écartement des électrodes est correct ; reportez-vous à la section Caractéristiques techniques à la page 28. (Fig. 40) Remplacez la bougie si nécessaire.

Pour examiner le système de carburant

2. Nettoyez le filtre en mousse plastique avec de l'eau et du savon.

3. Rincez le filtre en mousse plastique dans de l'eau propre.

fonctionne pas correctement lorsqu'il tourne au régime de ralenti.

Afin de réduire le risque de matériaux indésirables présents sur les électrodes de la bougie, procédez comme suit :

Examinez le couvercle du réservoir de carburant et le joint du couvercle du réservoir de carburant pour vous assurer qu'ils ne sont pas endommagés.

Examinez le tuyau à carburant pour vous assurer qu'il n'y a pas de fuite. Si le tuyau à carburant est endommagé, demandez à un atelier spécialisé de le remplacer.

Pour régler le câble d'embrayage (LC

140SP) Pour les situations suivantes, il est nécessaire de réduire la longueur du câble d'embrayage : • • Pour les situations suivantes, il est nécessaire d'augmenter la longueur du câble d'embrayage : •

Le produit se déplace lorsque l'entraînement des roues n'est pas engagé.

Branchez le câble d'allumage à la bougie.

Le réservoir de carburant est vide.

Remplissez le réservoir de carburant avec le carburant adéquat.

Le carburant est vieux.

Vidangez le réservoir de carburant et le carburateur. Faites le plein d'essence propre.

Il y a des saletés dans le carburateur ou dans la durite de carburant.

Nettoyez le carburateur et/ou la durite de carburant.

La bougie d'allumage est défectueuse.

Réglez l'écartement des électrodes, nettoyez ou remplacez la bougie.

Présence de carburant sur la bougie.

Le moteur ne s'arrête pas.

Le mécanisme d'arrêt est défectueux.

Débranchez le câble d'allumage de la bougie. Faites réparer le produit par un atelier de réparation homologué.

Le moteur ne fonctionne pas correctement.

Le câble d'allumage n'est pas branché correctement.

Branchez le câble d'allumage à la bougie.

Des saletés sont présentes dans la dur- Nettoyez la conduite de carburant. Reite de carburant ou le carburant a expiré. mplissez le réservoir de carburant avec du carburant neuf adéquat.

Le bouchon du réservoir de carburant est colmaté.

Nettoyez le bouchon du réservoir de carburant.

De l'eau ou de la saleté sont présentes dans le système de carburant.

Videz le réservoir de carburant. Remplissez le réservoir de carburant avec du carburant neuf adéquat.

Le filtre à air est sale.

Nettoyez le filtre à air.

Le carburateur doit être réglé.

Laissez un concessionnaire régler le carburateur.

Le moteur devient trop chaud. Le niveau d'huile moteur est trop bas.

Remplissez l'huile moteur.

Le carburateur doit être réglé.

Laissez un concessionnaire régler le carburateur.

Des ratés proviennent du moteur lorsqu'il fonctionne à grande vitesse.

L'écartement des électrodes dans la bougie est trop petit.

Réglez l'écartement des électrodes.

Bruits inhabituels du moteur en charge normale.

Type d'essence incorrect.

Le filtre à air est sale.

Nettoyez le filtre à air.

Transport, entreposage et mise au rebut

Transport et stockage •

Videz le réservoir de carburant avant de remiser le produit pendant une longue période. Mettez le carburant au rebut dans une déchetterie appropriée Sécurisez le produit lors de son transport pour éviter tout dommage ou accident. Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissent pas y avoir accès.

• Lorsque vous n'utilisez plus le produit, renvoyez-le à un Husqvarnaconcessionnaire ou mettez-le au rebut dans une déchetterie.

Caractéristiques techniques

Caractéristiques techniques Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 0,2 m/s2.

1562 - 001 - 21.10.2020
