TE505GX - Cuisinière TRIOMPH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TE505GX TRIOMPH au format PDF.
| Type de produit | Cuisinière gaz |
| Marque | TRIOMPH |
| Modèle | TE505GX |
| Source d'énergie | Gaz |
| Type de gaz compatible | G20/25 (20/25 mbar) ou G30/G31 (28-30/37 mbar) |
| Nombre de brûleurs | 4 (1 rapide, 2 semi-rapides, 1 auxiliaire) |
| Four | Gaz, convection naturelle |
| Volume du four | 40 litres |
| Classe énergétique du four | A+ |
| Consommation d'énergie du four | 3,64 MJ / 1,01 kWh (convection naturelle) |
| Efficacité énergétique du plan de cuisson | 58,5 % |
| Puissance totale | 8,35 kW (G20) / 8,2 kW (G30/G31) |
| Poids net | 30 kg |
| Dimensions (L x P x H) | Environ 50 x 60 x 90 cm |
| Dispositif de sécurité | Sécurité flamme sur tous les brûleurs et le four (thermocouple) |
| Anti-basculement | Chaînes de sécurité à fixer au dos |
| Raccordement gaz | Tuyau flexible avec embout mécanique (TFEM) |
| Entretien | Eau savonneuse tiède, aucun produit abrasif |
| Porte du four | Amovible pour faciliter le nettoyage |
| Injecteurs | Interchangeables pour adaptation au type de gaz |
FOIRE AUX QUESTIONS - TE505GX TRIOMPH
Questions des utilisateurs sur TE505GX TRIOMPH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice TE505GX - TRIOMPH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TE505GX de la marque TRIOMPH.

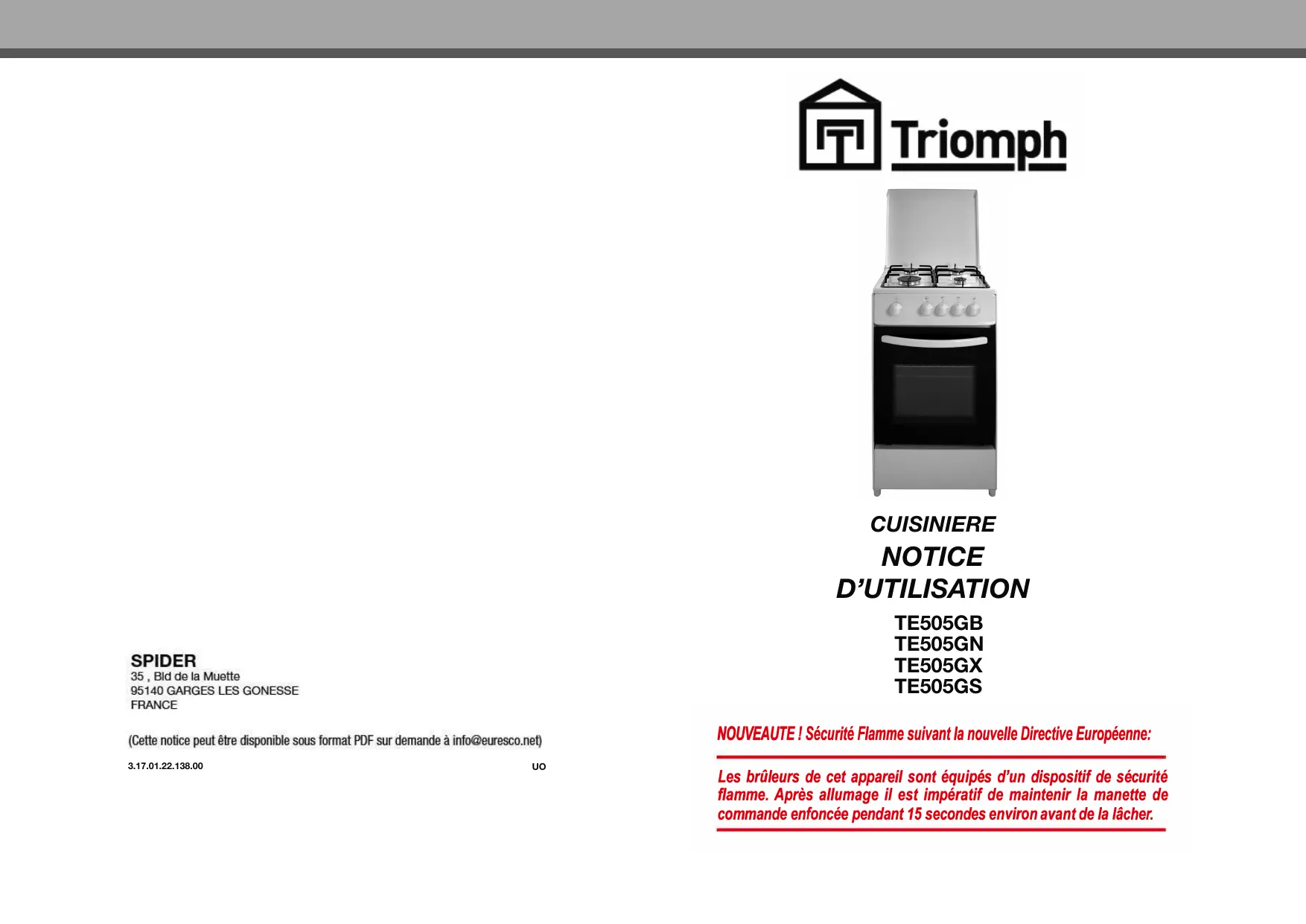

MODE D'EMPLOI TE505GX TRIOMPH
(Cette notice peut être disponible sous format PDF sur demande à info@euresco.net)
3.17.01.22.138.00
NOUVEAUTE! Sécurité Flamme suivant la nouvelle Directive Européenne:
Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfonnée pendant 15 secondes environ avant de la lâcher.
CET APPAREIL DOIT ETRE INSTALLLE CONFORMEMENT AUX REGLEMENTATIONS EN VIGUEUR ET UTILISE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.
Cher client
Vous venez d’acquérir une de nos cuisinières et nous vous remercions de votre choix. Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction. Nous vous conseillons de lire très attentivement cette notice d’utilisation. Les instructions et conseils vous aident à utiliser au mieux votre table de cuisson. Cette table de cuisson est destinée uniquement à un usage domestique, excluant l’usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l’utilisation incorrecte, erronée ou non compatible avec l’usage pour lequel elle a été conçue, c’est-à-dire la cuisson des aliments et non le chauffage d’un local par exemple.
La classe de l'appareil : 1
Le gaz et la pression pour lesquels
L'appareil est réglé : G20/25-20/25 mbar
Le pays de destination : France
La catégorie de l'appareil : I I 2E+3+ FR
Type de l'appareil : A
SPECIFICATIONS TECHNIQUES
| MODELE | |||||
| TE505GB TE505GN TE505GX TE505GS | |||||
| CLASSE | 1 | ||||
| CATEGORIESIE | II2E+3+ | ||||
| PAYS DE DESTINATION | FRANCE | ||||
| TYPE DE GAZ ET PRESSION | G20/25 20/25 mbar | G30/G31 28-30/37 mbar | |||
| PUISSANCE TOTALE en kw | 8,35 kW | 8,2 kW | |||
| DEBIT TOTAL en m3/h ou g/h | 0.765 m3/h | 596 g/h | |||
| DEBITS DES BRULEURS | BRULEUR RAPIDE | 2,80 kW | 0.254 m3/h | 2,70 kW | 196 g/h |
| BRULEUR SEMI-RAPIDE | 1,60 kW | 0.142 m3/h | 1,60 kW | 116 g/h | |
| BRULEUR AUXILIaire | 0,95 kW | 0.093 m3/h | 0,90 kW | 65 g/h | |
| FOUR | 1,40 kW | 0.134 m3/h | 1,40 kW | 102 g/h | |
| DEBITS REDUTS DES BRULEURS | BRULEUR RAPIDE | 1.19 kW | 0.113 m3/h | 1.1 kW | 79.98 g/h |
| BRULEUR SEMI-RAPIDE | 0.87 kW | 0.082 m3/h | 0.87 kW | 63.26 g/h | |
| BRULEUR AUXILIaire | 1,099 kW | 0.098 m3/h | 0.59 kW | 42.9 g/h | |
| FOUR | 1 kW | 0,097 m3/h | 0,80 kW | 59 g/h | |
Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar
PRECAUTIONS D'EMPLOI 3
DESCRIPTION 8
INSTALLATION 9
Déballage 9
Installation et Branchement gaz 10
Mise en place des brûleurs 13
Changement des injecteurs 13
Mise à niveau 17
AVANT LA PREMIÈRE UTILISATION 18
UTILISATION DES BRULEURS 18
UTILISATION DU FOUR Gaz 21
NETTOYAGE ET ENTRETIEN 23
MISE AU REBUT 24
QUE FAIRE EN CAS DE PANNE 24
ECOCONCEPTION ET
CONSOMMATION D'ENERGIE 25
TABLEAU DE CUISSON 28
SPECIFICATIONS TECHNIQUES 29

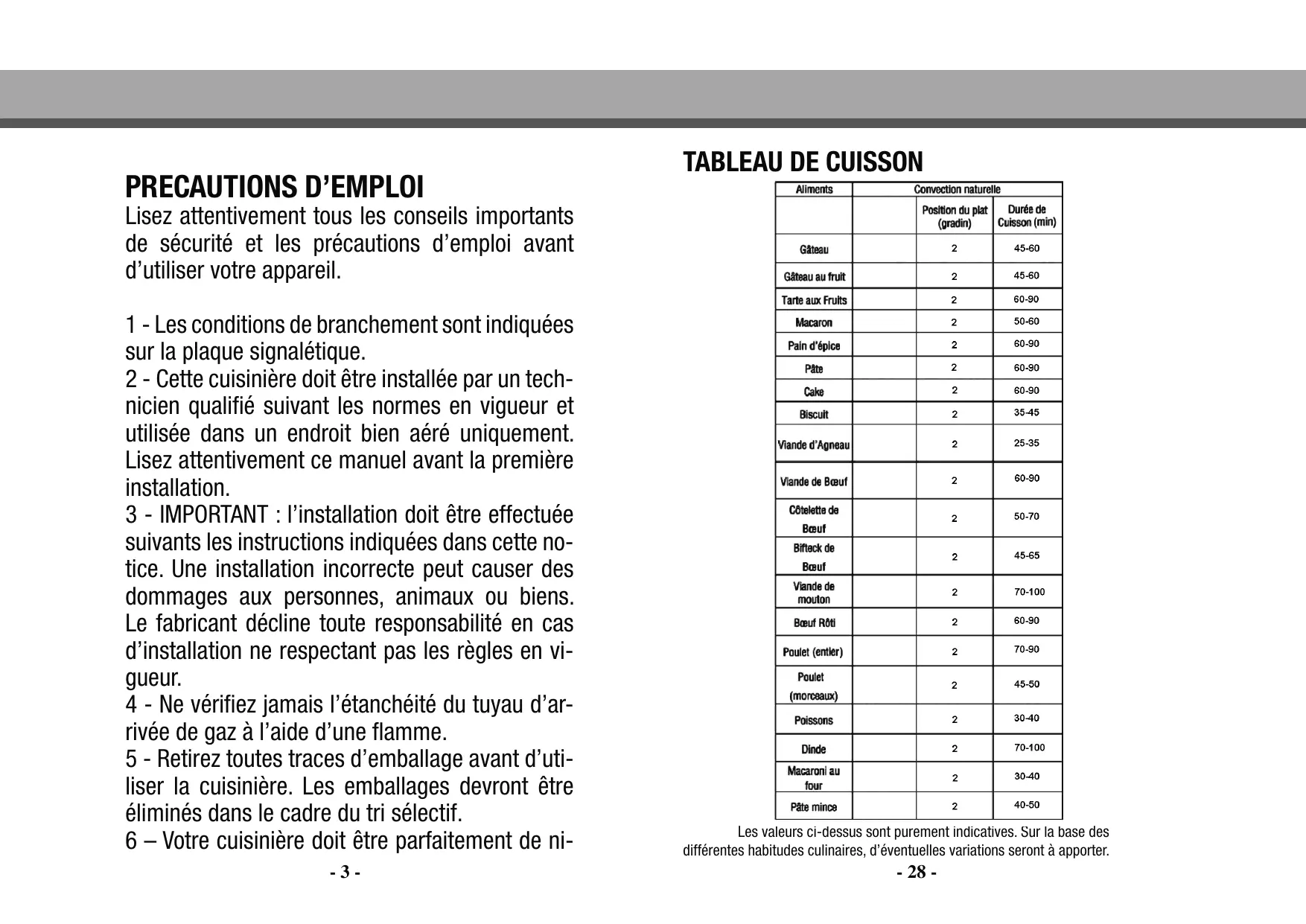

Precautions d'emploi
Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'utiliser votre appareil.
1 - Les conditions de branchement sont indiquées sur la plaque signalétique. 2 - Cette cuisine doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation. 3 - IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur. 4 - Ne vérifiez jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme. 5 - Retirez toutes traces d'emballage avant d'utiliser la cuisinière. Les emballages devront être éliminés dans le cadre du tri sélectif. 6 – Notre cuisinière doit être parfaitement de ni-
TABLEAU DE CUISSON
| Aliments | Convection naturelle | ||
| Position du plat (gradin) | Durée de Cuisson (min) | ||
| Gâteau | 2 | 45-60 | |
| Gâteau au fruit | 2 | 45-60 | |
| Tarte aux Fruits | 2 | 60-90 | |
| Macaron | 2 | 50-60 | |
| Pain d'épice | 2 | 60-90 | |
| Pâté | 2 | 60-90 | |
| Cake | 2 | 60-90 | |
| Biscuit | 2 | 35-45 | |
| Viande d'Agneau | 2 | 25-35 | |
| Viande de Bœuf | 2 | 60-90 | |
| Côtelette de Bœuf | 2 | 50-70 | |
| Bifteck de Bœuf | 2 | 45-65 | |
| Viande de mouton | 2 | 70-100 | |
| Bœuf Rôti | 2 | 60-90 | |
| Poulet (entler) | 2 | 70-90 | |
| Poulet (morcaux) | 2 | 45-50 | |
| Poissons | 2 | 30-40 | |
| Dinde | 2 | 70-100 | |
| Macaroni au fou | 2 | 30-40 | |
| Pâté mince | 2 | 40-50 | |
Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitudes culinaires, d'éventuelles variations seront à apporter.
- Veiller à ce que la porte du four ne soit pas entrebâillée pendant son utilisation.
- Vous pouvez cuire plusieurs plats à la fois dans le four.
- Vous pouvez cuire un deuxième plat tout de suite après la cuisson du premier. Cela vous évitera le préchauffage pour le plat.
- Vous pouvez éteindre votre four quelques minutes avant la fin de la cuisson.
- Décongeler les aliments congélés en les sortant de votre congélateur suffisamment à l'avance avant de les cuire dans le four.
Utilisation du plan de cuisson :
Utiliser des casseroles et poêles avec un couvercle. Utiliser des couvercles adaptés à votre casserole ou poèle. Utiliser des casseroles et poêles de diamètre adapté à la taille de vos brûleurs (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation). - Utiliser des casseroles dont la taille est adaptée à la quantité de vos aliments.
veau et bien positionnée sur ses 4 pieds.
7 - Si la cuisinière est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.
8 - Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion.
Veilliez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustée.
Il faut assurer un débit de ventilation au minimum de 20m3/h.
9 - L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).
10 - MISE EN GARDE: En cours de fonctionnement, la vitre de la porte du four devient chaude. Il est vivement recommandé de tenir les enfants éloignés.
éloignés de l'appareil.
11 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur. 12 - MISE EN GARDE: Danger de feu! Ne posez rien sur le plan de cuisson et à l'intérieur du four pour ranger. 13 - Ne rangez jamais à l'intérieur du four ou près des brûleurs des aérosols, des produits inflammables, tels que du papier, du plastique ou du tissu. 14 - Cuisson sans surveillance avec huile ou graisse peut être dangereuse et peut causer un feu. Ne jamais essayer d'étouffer un feu avec de l'eau. Arrêtez le fonctionnement de l'appareil et couvrez les flammes, par exemple avec une couverture anti-feu ou un couvercle. 15 - MISE EN GARDE: Lors de l'utilisation, l'appareil devient chaud. Faites attention de ne pas toucher les éléments chauffants (à l'intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans d'âge ne sont pas surveillés en permanence, ils doivent être tenus à distance. 16 - Surveillez votre appareil en cours de fonctionnement.
Information concernant le plan de cuisson de votre cuisinière :
| Marque | TRIOMPH |
| Référence | TE505GB TE505GN TE505GX TE505GS |
| Poids net | 30 kg |
| Source d'énergie | Gaz |
| Nombre de brûleur | 4 |
| Efficacité énergétique du brûleur avant gauche (EE) | 61.3 % |
| Efficacité énergétique du brûleur arrière gauche (EE) | 57.1 % |
| Efficacité énergétique du brûleur arrière droit (EE) | 57.1 % |
| Efficacité énergétique du brûleur avant droit (EE) | - |
| Efficacité énergétique du brûleur du plan de cuisson gaz (EE) | 58.5 % |
| Méthode de mesure et de calcul | EN 30-2-1 / Règl.(EU) N°66/2014 |
Utilisation du four :
- Préchauffer le four à la température souhaitée avant de mettre votre plat dans le four.
- Ne pas préchauffer le four plus longtemps qu'il ne le faut. Le four est prêt à cuire vos plats dès que le voyant du thermostat s'éteint la première fois.
- Faire attention de ne pas ouvrir trop souvent la porte du four pendant la cuisson.
Écoconception
Votre appareil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.
Information concernant le four de votre cuisinière :
| Marque | TRIOMPH |
| Référence | TE505GB TE505GN TE505GX TE505GS |
| Poids net | 30 kg |
| Nombre de cavité | 1 |
| Source de chaleur | Gaz |
| Volume | 40 litres |
| Consommation d'énergie / Convection naturelle (EC) | 3,64 MJ / 1,01 kWh |
| Consommation d'énergie / Chaleur tournante (EC) | - |
| Indice d'efficacité énergétique (EEI) | 68.61 |
| Classe énergétique | A+ |
| Méthode de calcul et de mesure | EN15181 / Règl.(EU) N°66/2014 |
troncation pour éviter tout risque d'incident.
17- Cet appareil n'est pas prévu pour être utilisé par des enfants. 18- Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillés (surveillées) et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils (qu'elles) comprennent les dangers encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de cet appareil ne doivent pas être effectués par des enfants sauf qu'ils ont plus de 8 ans et qu'ils sont surveillés.
19- La grille du four doit être placée bien à l'horizontale sur les gradins qui se trouvent dans le four et au niveau souhaité. 20-Ne pas utiliser des produits d'entretien abrasifs ou de grattoir métallique dur pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
21 - Ne pas utiliser d'appareil de nettoyage à la vapeur. 22 - Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. 23 - Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour la marche à suivre en matière de recyclage. 24 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
Attention: utilisez des gants protecteurs lors du déballage et de l'installation.
Enlèvement des appareils ménagers usagés
La directive Européenne 2012/19/UE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.
Que FAIRE en cas de PANNE
En cas de panne, appelez le service après-vente de votre revendeur en lui indiquant les références exactes de votre appareil qui se trouvent sur la plaque signalétique, et la nature de la panne.
Attention !!
Cet appareil doit être réparé seulement par un technicien qualifié.
Nettoyage et entretien
1 - Nettoyez la cuisinière lorsqu'elle est froide. 2 - Utilisez de l'eau savonneuse tiède en ayant soin de rincer et d'essuyer avec un chiffon doux. N'utilisez jamais de produits abrasifs et corrosifs. 3 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage. 4 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez vers vous la porte. Au remontage, opérez de la façon inverse. 5 - Ne pas utiliser des produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre. 6 - Uniquement pour les modèles en inox : Nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.

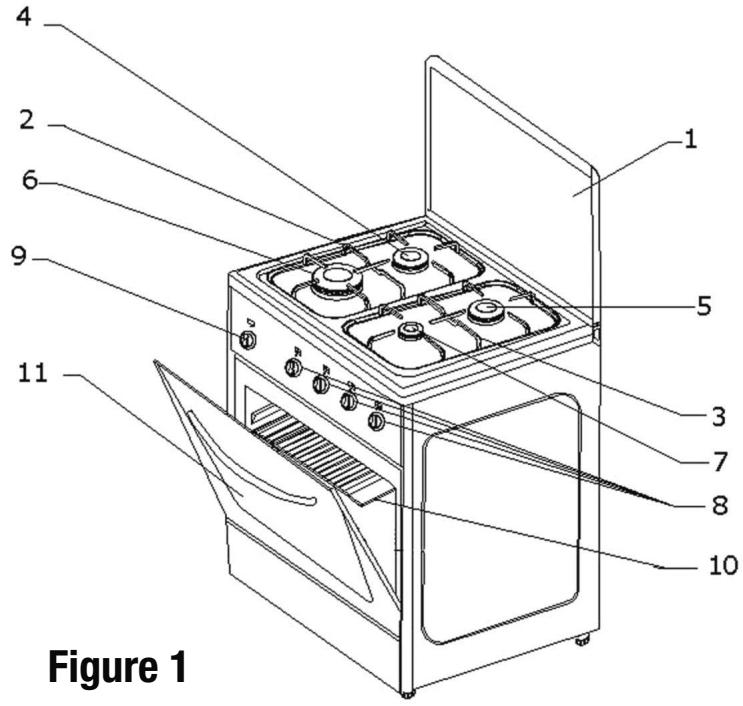

DESCRIPTION DE LA CUISINIÈRE
1 - Couvercle 2 - Grille gauche 3 - Grille droite 4 - Brûleur gaz semi-rapide 5 - Brûleur gaz semi-rapide 6 - Brûleur gaz rapide
7 - Brûleur gaz auxiliaire 8 - Manettes brûleur gaz 9 - Manette four gaz 10 - Grille 11 - Porte du four
Installation
Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.
IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice.
Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens.
Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.
1) DEBALLAGE
Mettez la cuisinière le plus près possible de l'endroit où elle sera installée et déballez-la.
Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.
Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position « • » et attendez quelques minutes avant de le rallumer. Pour éteindre le four, mettez la manette en position « • »
ATTENTION: Les brûleurs et le four gaz de cet appareil sont équipés d'un système de sécurité flamme. S'ils s'éteignent accidentellement, l'alimentation de gaz sera coupée automatiquement.

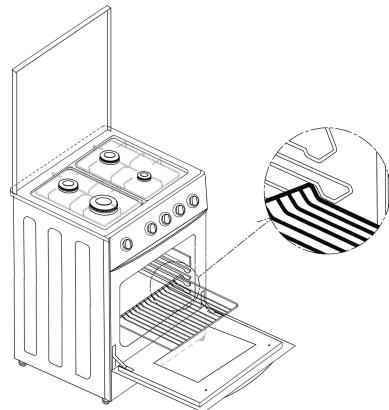

Utilisation de la grille dans le four :
Il y a 3 niveaux d'étagère dans le four. La grille doit être placée bien à l'horizontal au niveau souhaité.
Attention : Les rainures et la grille ont des formes spéciales pour éviter une chute accidentelle de la grille en sortant du four. La Figure 15 ci-dessous montre la façon dont il faut insérer la grille dans le four et comment l'en sortir.
Figure 15
éteindre, mettez la manette en position « ● »
Figure 12
Utilisation du FOUR gaz
Appuyez et tournez simultanément la manette du four dans le sens inverse des aiguilles d'une montre, placez-la sur la position grande flamme (Figure 13 rep « c ») et approchez un allume-gaz (ou une allumette) au niveau du trou de la tôle inférieure prévu pour l'allumage (Figure 14). Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage. Assurez-vous que le brûleur est complètement allumé.
Figure 13 -21-
Figure 14
Installation et branchement gaz
Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil sont compatibles.
- Cet appareil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non-observation de cette règle annule la garantie.
- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit : La distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750mm. b. La distance entre les parois latérales de la cuisine et les murs doit être au moins de 20 mm. c. La distance entre l'arrière de l'appareil et le mur adjacent doit être au moins de 20mm.
Attention:

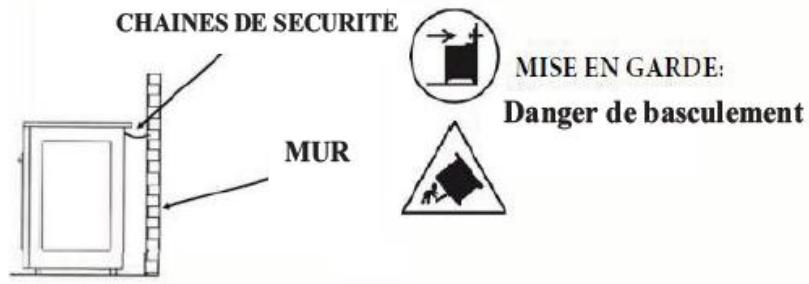

CETTE CUSINIÈRE DOIT ETRE ATTACHEE SOLIDEMENT AU MUR AVEC LES DEUX CHAINES DE SECURITE (QUI SE TROUVENT DE CHAQUE COTE AU DOS DE L'APPAREIL) AVEC UN MOYEN DE FIXATION ADAPTEE A LA NATURE DE VOTRE MUR POUR EVITER TOUT RISQUE DE BASCULEMENT. LE FABRICANT ET L'IMPORTATEUR DECLINENT Toute RESPONSABILITE SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UN DOMMAGE SURVENAIT SUITE AU NON RESPECT DE CETTE INSTRUCTION.
- Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.

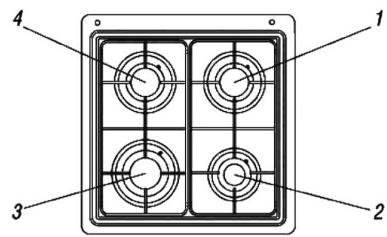

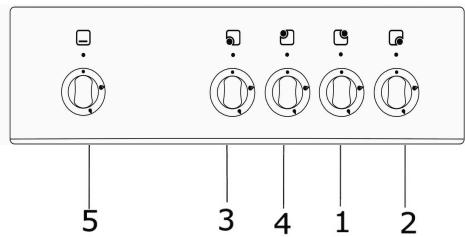

1) Brûleur Semi rapide et sa manette 2) Brûleur Auxiliaire et sa manette 3) Brûleur Rapide et sa manette 4) Brûleur Semi rapide et sa manette 5) Manette four gaz.
ATTENTION: Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfoncée pendant 15 secondes environ avant de la lâcher.
Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Figure 12). Simultanément approchez un allume-gaz (ou une allumette) à proximité du brûleur afin de l'allumer.
Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de laicher.

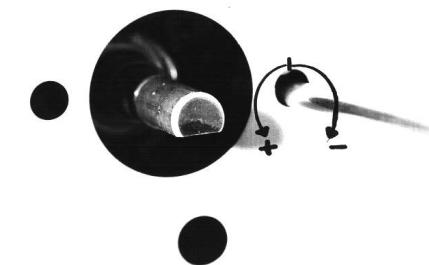

Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position « ● » et attendez quelques minutes avant de le rallumer. Pour
Brûleur rapide
Brûleur semi-rapide
Brûleur auxiliaire
22 à 28cm
14 à 22cm
10 à 14cm
MISE EN GARDE: Utilisez uniquement des éléments à fond plat.
Attention: La flamme du brûleur ne doit jamais sortir du fond de la casserole.
Attention: En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.
Figure 10
Figure 11
-19-
Note pour le branchement GPL (bouteille) : En tout cas, si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite.
(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
- En cas le tuyau d'alimentation ne doit pas passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité sant, aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.
- La longueur du tuyau d'alimentation ne doit pas être inférieure à 50cm et ne doit pas être supérieure à 200cm. Veillez à ce que le tuyau d'alimentation ne touche pas les
parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse être touché, coincidé ou tiré par un élément amovible (ex. tiroir) ou par des objets qui peuvent être placés à la proximité.
- Le raccordement de cet appareil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourra fournir sur commande l'accessoire nécessaire.

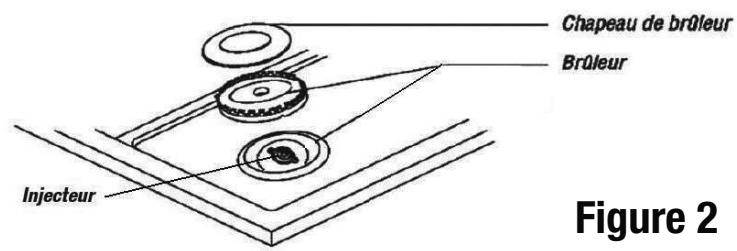

3) MISE EN PLACE DES BRULEURS

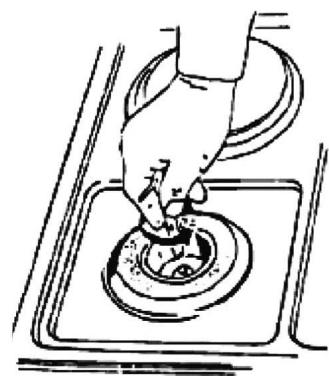

4) Changement des injecteurs
Cette cuisinière s'adapte aux différents types de gaz en remplaçant les injecteurs.
Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences. Utilisez les injecteurs fournis avec la cuisinière.
Avant la première utilisation
1) Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage. 2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four.
Allumez le brûleur du four conformément aux procédures de cette notice (page n°21).
Laissez fonctionner le four pendant 15 à 20 minutes. Eteignez le four et laissez-le refroidir.
Utilisation des bruleurs gaz
3 différents types de brûleurs équipent votre cuisinière. Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants:
Après avoir changé les injecteurs, collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrêt de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

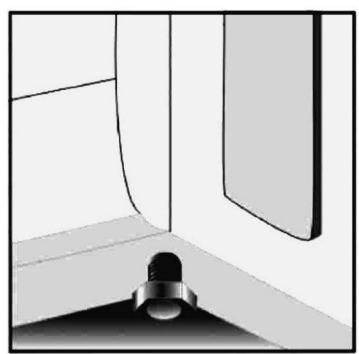

5) Mise à niveau
Réglage des pieds : Il est important de procéder au réglage des pieds pour que la cuisinière soit de niveau. Mettez en place la cuisinière, positionnez un niveau sur la cuisinière et régler au moyen des pieds sous la cuisinière.
Figure 9
| G30/G31 28-30/37 mbar | G20/25 20/25 mbar | |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Brûleur auxiliaire | 0,50 | 0,72 |
| Brûleur four gaz | 0,55 | 0,84 |
Tableau des concordances (pour les injecteurs)
a) Changement des injecteurs des brûleurs du plan de cuisson (Fig. 3)
Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordances ci-après). Procédez de même pour les autres brûleurs.
Figure 3
b) Changement de l'injecteur du brûleur du four (Figures 4, 5, 6 et 7)
Enlevez la tôle inférieure du four. Dévissez la vis (rep « a ») en maintenant le brûleur du four en place et sortez-le complètement.
Dévissez l'injecteur situé à la partie inférieure arrière du four et remplacez-le par le nouveau (voir tableau des concordances).
Remettez le brûleur dans le four et remettez-le avec la vis (rep « a »). Remettez la tôle inférieure du four.
Figure 4
Figure 5
Figure 6
Figure 7
Reglage du ralenti
Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.
Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.
Figure 8
