MODE D'EMPLOI CX CITROEN

Pour assuzzes la longénite de voie vécitrée et voie secuaïté... "Créhoën" vais engage à respecter systématiquement cès points essentels.

	Pendant les 1 000 premiers kilomètres. ne pas dépasser ▶ 30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e Soit environ 4 000 tr/mn au compte-tours 105 km/h en 4^e 130 km/h en 5^e BV V MaceBV C Matic 45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
	Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit
	[ACAC]
	15 000 kilometres → Filtre a nuiie Echange cartouche20 000 kilomètres → Filtre à air Nettoyage cartouche22 500 kilomètres → Boîte de vitessesAux premiers 30 000 kilomètres → Installation hydraulique « LHM »45 000 kilomètres → Installation hydraulique « LHM »
	Respecter le signal des voyants rouges d'arrêt impératif en stoppant immédiatement lorsqu'ils s'allument en cours de route.
	Toujours avoir à disposition dans la voiture ▶ un jeu complet de lampes de rechangeun jeu de fusibles (10 et 16 ampères)
	Changement de roue ▶ Manipulations précisées page 32
	MONTES CARACTÉRISTIQUES PRESSIONS « Bar »
		AV AR RS
	SÉRIE MICHELIN 185 HR 14 XVS Tubeless	2,1 2,2 2,4
	AUTORISÉE MICHELIN 185 R 14 X (M + S) Tubeless	2,1 2,2 2,4

[AH471]

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Soit environ 4 000 tr/mn au compte-tours
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

Pendant les 1 000 premiers kilomètres, ne pas dépasser ▶Soit environ 4 000 tr/mn au compte-tours	30 km/h en 1^re 55 km/h en 2^e 80 km/h en 3^e 105 km/h en 4^e 130 km/h en 5^e	BV Mèca	BV C Matic	45 km h en 1^re 90 km h en 2^e 120 km/h en 3^e
Aux 1 000 premiers kilomètres parcourus ▶ par un agent Citroën quel qu'il soit

TABLE GÉNÉRALE DES MATIÈRES

CONDUITE

Ouvertures et verrouillages Portes, coffre, capot... 2

Poste de conduite Commandes et accessoires 4 Voyants, cadrans de bord 6

Position de conduite Sièges, rétroviseurs, ceintures 8

Mise en route Antivol, contact, démarreur 10

Conduite Vitesses, garde au sol, freins 12

Signalisation et visibilité Feux, signaux, essuie-glace, lave-glace 14

Climatisation Aération, chauffage, désembuage... 16

Accessoires de confort Cendriers, allume-cigare, pare-soleil, boîte à gants, plafonnier... 22

ENTRETIEN COURANT

Niveaux : eau, huile, LHM... 24

Mécanique et électricité 26

Carrosserie 28

Habitacle 30

INCIDENTS

Anomalie signalée par un voyant d'alerte 6

Remplacement d'une roue 32

Réglage des projecteurs 34

Remplacement d'une lampe 34

Remplacement d'un fusible 38

Remplacement de la batterie 39

Remplacement d'une bougie 39

Remorquage, levage 40

Remplacement en dépannage du « LHM » 42

CARACTÉRISTIQUES TECHNIQUES

Généralités 44

Moteur 46

Transmission 48

Installation hydraulique 49

Suspension 49

Freinage 50

Direction et roues 52

Équipement électrique 54

Carrosserie et aménagements intérieurs 56

RENSEIGNEMENTS DIVERS

Rodage, révision, garantie 58

Conduite et coût d'utilisation 58

Caravaning 59

Identification du véhicule 59

Déplacements à l'étranger 60

Pièces de rechange 64

INDEX ALPHABÉTIQUE 62

Ouvertures et verrouillagesPortes, coffre, capot...	2
Poste de conduiteCommandes et accessoiresVoyants, cadrans de bord	46
Position de conduiteSièges, rétroviseurs, ceintures	8
Mise en routeAntivol, contact, démarreur	10
ConduiteVitesses, garde au sol, freins	12
Signalisation et visibilitéFeux, signaux, essuie-glace,lave-glace	14
ClimatisationAération, chauffage, désembuage...	16
Accessoires de confortCendriers, allume-cigare,pare-soleil, boîte à gants, plafonnier	22

Ce premier chapitre contient tout ce qu'il vous faut savoir pour conduire votre voiture et profiter du confort qu'elle met à votre disposition. Les instruments de bord ont été rassemblés à la page 6 afin que vous puissiez retrouver très facilement, en cas de besoin, la signification de leurs signaux.

Nous vous conseillons de lire également la page 58 avant de prendre le volant pour la première fois.

① ② ③

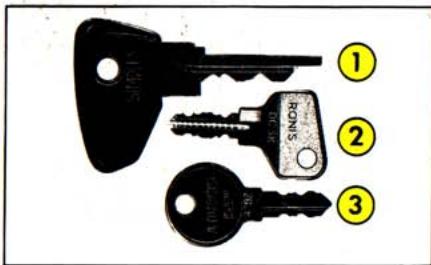

Fig. 1 - Clés

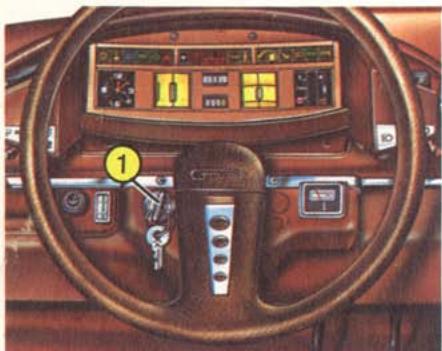

1 - Antivol-Contact-Démarreur
2 - Portes latérales AV et coffre
3 - Boîte à gants

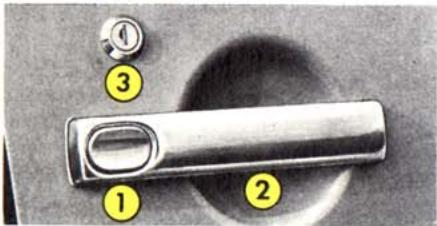

Fig. 2 - Portes latérales AV (extérieur)

1 - Bouton-poussoir
2 - Poignée
3 - Serrure

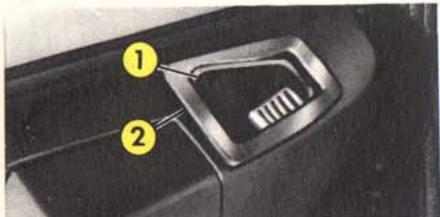

Fig. 3 - Portes latérales (intérieur)

1 - Levier d'ouverture
2 - Poignée
3 - Levier de verrouillage

Clés

Fig. 1

1 - Antivol - Contact - Démarreur.
2 - Portes latérales avant - Coffre.
3 - Boîte à gants.

La clé d'Antivol-Contact-Démarreur se trouve éclairée lorsque les lanternes de la voiture sont allumées.

Il est recommandé d'en noter les numéros respectifs à l'endroit prévu dans le « Guide d'entretien » accompagnant cette notice.

Portes

Fig. 2

• De l'extérieur

Ouverture

Verrouillage

▶ Enfoncer le bouton-poussoir (Rep. 1).
▶ Avec la clé - Portes avant seulement : serrure (Rep. 3).

• De l'intérieur

Fig. 3

Ouverture

Verrouillage

▶ Levier (Rep. 1) vers l'arrière.
▶ Levier (Rep. 3) vers le bas.

Le verrouillage des portes avant ne peut s'effectuer que celles-ci une fois fermées.

Déverrouillage

▶ Levier (Rep. 3) vers le haut.
- Sécurité enfants

Portes arrière

▶ Abaisser le levier situé sous la serrure de porte avant de la fermer. Elle ne peut alors être ouverte que de l'extérieur. Si une résistance se faisait sentir à l'ouverture : vérifier que le verrouillage intérieur (Rep. 3) n'ait pas été mis par inadvertance.

Ne pas oublier après ouverture, de remettre le levier (Rep. 1) en position basse sinon la porte demeurerait verrouillée de l'intérieur.

Boîte à gants

Ouverture

▶ Tourner le bouton de l'abattant sens horloge.
▶ Relever l'abattant jusqu'à enclenchement du pêne.
▶ Avec la clé prévue à cet effet.

Fermeture

Verrouillage

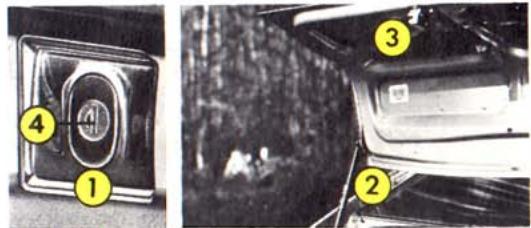

Coffre		Fig. 4
Ouverture	► Enfoncer le bouton-poussoir (Rep. 1) et relever complètement la porte.Celle-ci restera automatiquement en ouverture maximale par le jeu du compensateur (Rep. 2).
Fermeture	► Rabattre la porte jusqu’à enclenchement du pêne de fermeture.
Verrouillage	► Avec la clé de portes.

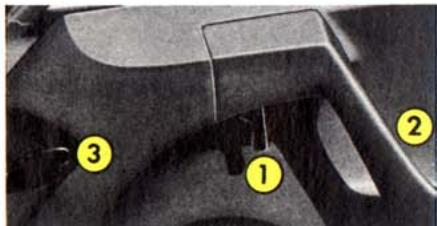

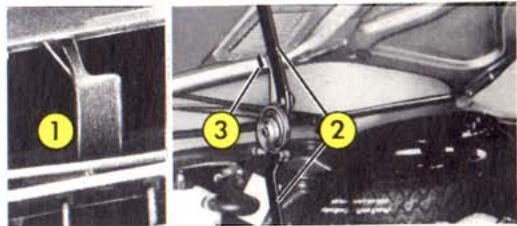

Capot		Fig. 5
Ouverture	► Tirer le levier situé sous la planche de bord, côté conducteur : le capot se soulèvera légèrement de lui-même.Glisser ensuite la main sous le nez de capot, au centre, et repousser le crochet de sécurité (Rep. 1).Relever complètement le capot jusqu’à blocage de la béquille articulée de soutien (Rep. 2).
Fermeture	► Tirer le levier de déblocage d’articulation de la béquille (Rep. 3). Repousser la béquille et baisser le capot en le soutenant.Avant fin de course, lâcher le nez du capot pour que celui-ci tombe librement afin d’obtenir un bon enclenchement du pêne de verrouillage.

Orifice réservoir carburant

Fig. 6

Ouverture ▶ Faire pivoter le volet (Rep. 1) situé en haut de l'aile arrière droite. Appuyer sur le bouchon (Rep. 2) et tourner sens inverse horloge.

Fermeture ▶ Remettre le bouchon en place et le manœuvrer jusqu'à blocage.

Ne pas oublier de rabattre le volet après avoir remis le bouchon.

Si du carburant s'est répandu sur les caoutchoucs d'étanchéité ou sur la carrosserie, penser à essuyer pour éviter toute détérioration possible.

2 - Compensateur de soutien

3 - Cran de blocage

4 - Serrure

1 - Levier de sécurité (entre nez de capot et calandre)

2 - Béquille

3 - Commande d'articulation

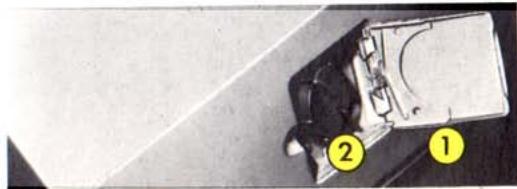

Fig. 6 - Orifice réservoir carburant

1 - Volet

2 - Bouchon

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 43 44 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 Commandes en haut de pavillon. g. 7 - Poste de conduite : Commandes et accessoires

46 47 48

		Page
1	Rétroviseur intérieur	8
2	Aérateur latéral orientable G	17
3	Appel sonore Avertisseurs	14
4	Indicateurs de direction	14
5	Feux AR de brouillard	15
6	Ventilation gauche pare-brise	17
7	Inverseur Lanternes/Codes/Phares	15
8	Appel optique Phares	15
9	Lanternes/Phares	15
10	Ventilation centre pare-brise	17
11	Buse chauffage avant gauche	17
12	Cendrier	22
13	Aérateur central orientable gauche	17
14	Orientation aérateur central gauche	17
15	Emplacement radio	22
16	Ouverture aérateurs centraux	17

		Page
17	Aérateur central orientable droit	17
18	Ventilation droite pare-brise	17
19	Orientation aérateur central droit	17
20	Aérateur latéral orientable droit	17
21	Déverrouillage capot	3
22	Vide-poche conducteur	56
23	Essuie-glace/lave-glace	14
24	Signal de détresse	14
25	Jauge huile moteur	6
26	Antivol/Contact/Démarreur	10
27	Anti-brouillard avant	15
28	Éclairage tableau de bord	6
29	Vide-poche
30	Climatiseur	17
31	Buse chauffage arrière gauche	17
32	Lève-glace gauche	22

		Page
33	Boucle ceinture sécurité gauche	9
34	Frein de secours/Immobilisation	13
35	Réglage garde au sol	13
36	Pulseur d'air	17
37	Chauffage	17
38	Répartition d'air	17
39	Boucle ceinture sécurité droite	9
40	Buse chauffage arrière droite	17
41	Lève-glace droit	22
42	Allume-cigare	22
43	Levier des vitesses	12
44	Buse chauffage avant droite	17
45	Boîte à gants	3
46	Lecteur de carte	56
47	Plafonnier	22
48	Chauffage lunette arrière	20

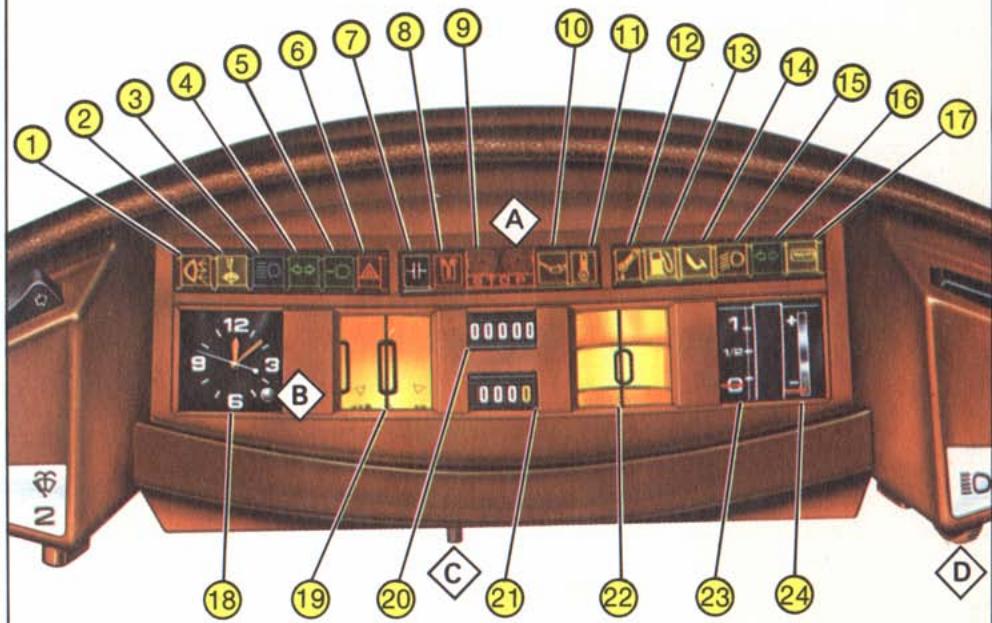

1

Feux arrière de brouillard

Demeure allumé tant que ces feux sont en action.

2

Frein secours et immobilisation

Clignote tant que ce frein n'est pas totalement desserré.

3

Phares

Feux de route

Demeure allumé tant que ces feux sont en action. S'éclaire également, à l'impulsion, lors d'un appel de phares.

4

Indicateurs de direction

Clignote tant que ces feux sont en action.

Clignote également avec le voyant du signal de détresse lorsque celui-ci fonctionne. Est accompagné d'un répétiteur sonore.

5

Lanternes

Feux de ville

Demeure allumé tant que ces feux sont en action.

6

Signal de détresse

Clignote pendant toute la durée du fonctionnement simultané des quatre indicateurs de direction. Le voyant 4 clignote également.

7

Température « C Matic »

S'il s'allume en cours de route, passer à un rapport de vitesse inférieur. Il ne peut s'éteindre immédiatement, mais seulement après quelques minutes. S'il reste allumé, quel que soit le rapport engagé, rejoindre un agent Citroën en utilisant la première vitesse.

8

Peut s'allumer lorsque l'on met le contact et ne pas s'éteindre aux premiers tours du moteur : en attendre l'extinction avant de rouler.

VOYANTS

9

Stop

Arrêt impératif

S'allume en même temps que les voyants 8-10-11. Contact mis, lorsque l'on appuie en Rep. A, les voyants 8, 9, 10 et 11 doivent s'allumer. Au cas contraire, les faire vérifier sans tarder par un agent Citroën.

10

Pression huile moteur

S'allume lorsque l'on met le contact et doit s'éteindre dès que le moteur tourne. S'il s'allume en cours de route, arrêter le moteur et vérifier le niveau d'huile (v. page 24). S'il reste allumé malgré un niveau correct : arrêter de nouveau et faire appel à un agent Citroën.

11

Température d'eau

S'il s'allume : arrêter immédiatement, remettre aussitôt le contact et vérifier si les ventilateurs du radiateur tournent.

S'ils tournent : couper le contact, vérifier le niveau d'eau (v. page 24) et compléter éventuellement. Si le voyant s'allume de nouveau, malgré un niveau correct, laisser refroidir et rejoindre à faible allure un agent Citroën en s'arrêtant et laissant refroidir le moteur à chaque allumage du voyant. Si le niveau d'eau ne reste pas correct (fuite) faire appel à un agent Citroën.

S'ils ne tournent pas ; couper le contact, laisser refroidir le moteur puis repartir vers l'agent Citroën le plus proche en surveillant constamment la température.

12

Température huile moteur

S'il s'allume en cours de route, réduire la vitesse : il doit s'éteindre après quelques minutes. S'il reste allumé, rejoindre à faible allure un agent Citroën.

13

Minimum carburant

S'allume lorsqu'il est temps de faire le plein sans tarder.

14

Usure freins avant

S'il s'allume en appuyant sur la pédale de frein : les plaquettes sont à changer dès que possible.

15

Codes

Feux de croisement

Demeure allumé tant que ces feux sont en action.

16

Clignotants caravane

Son non-fonctionnement, lorsqu'une caravane est tractée, indique une défectuosité des lampes.

17

Chauffage lunette AR

Ne fonctionne que contact mis. S'allume dès la mise en fonction et reste éclairé pendant toute sa durée.

CADRANS

18

Montre à quartz

Mise à l'heure en poussant et tournant le bouton (Rep. B).

19

Tachymètre

20

Compteur km totalisateur

21

Compteur km partiel

Mise à zéro en poussant et tournant le bouton (Rep. C).

22

Compte-tours

Lazone rouge du tambour, qui commence à 6000 tr/mn est précédée d'une zone d'avertissement à chevrons également rouges. Ne pas dépasser 4 000 tr/mn pendant les 1 000 premiers kilomètres. Ensuite, ne pas dépasser 5 600 tr/mn en B.V. Mécanique ou 5 500 tr/mn en « C Matic ».

23

Jauge carburant

68 litres

24

Indicateur charge batterie

Le moteur étant en régime, l'aiguille doit se trouver dans la zone blanche. Si elle se trouve dans l'une des zones rouges (+ ou —), consulter un agent Citroën. Elle peut se trouver dans la zone quadrillée, mais doit alors revenir dans la zone blanche après un parcours maximal de 2 heures. Au cas contraire consulter un agent Citroën.

25

Jauge huile moteur

Voiture horizontale et moteur arrêté depuis 10 minutes au moins :

• Mettre le contact pour éclairer le cadran.
• Pousser le bouton (Rep. E) et le maintenir à fond de course jusqu'à stabilisation du niveau de couleur verte (Rep. 1).
• Le niveau doit toujours se trouver situé entre les repères :

2 — Maxi 3 — Mini

L'intervalle correspond à 1,1 litre d'huile (v. page 24).

26

Thermomètre d'eau

Si l'aiguille entre dans la zone rouge, réduire la vitesse et, si l'on s'arrête, ne pas arrêter le moteur immédiatement mais attendre que la température ait baissé.

A part la montre, l'éclairage extérieur, le signal de détresse et leurs témoins lumineux, les voyants et cadrans ne fonctionnent que contact mis. L'éclairage des cadrans est commandé par la mise en action de l'éclairage extérieur. Seuls, les tachymètre et compte-tours sont éclairés contact mis. Leur intensité est réglable en manœuvrant la molette de rhéostat (Rep. D).

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C D 18 19 20 21 22 23 24

E 25 1 2 3

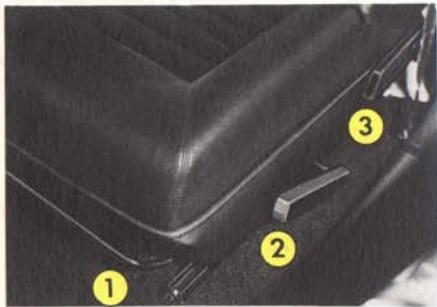

Fig. 8 - Poste de conduite : Voyants et cadrans de bord

Fig. 9 - Réglage des sièges

1 - Barre de verrouillage (longueur)
2 - Levier de verrouillage (hauteur)
3 - Levier de blocage (inclinaison)

Fig. 10 - Rétroviseur extérieur

1 - Miroir
2 - Boftier
3 - Commande

Sièges

Avant

Réglage en longueur

Fig. 9

• Soulever la barre de verrouillage (Rep. 1).
• La maintenir ainsi et faire coulisser le siège en avant ou arrière jusqu'à la position désirée.
• Libérer la barre pour assurer le verrouillage du siège.
• Sur « Pallas »:
• Basculer le levier situé à l'avant de l'assise vers l'extérieur du véhicule.
• le maintenir ainsi et faire coulisser le siège en avant ou en arrière, jusqu'à la position désirée.
• libérer le levier pour bloquer le dossier.

Réglage inclinaison

• Soulever le levier (Rep. 3) et le maintenir en repoussant ou libérant le dossier jusqu'à l'inclinaison voulue.
• Lâcher le levier pour bloquer le dossier.
• Avant de l'assise ▶ levier (Rep. 2) vers le bas.
• Arrière de l'assise ▶ levier vers le haut.

Réglage en hauteur

Arrière

La banquette est dotée d'un accoudoir central éclipsable. Pour le rabattre, tirer sur son extrémité supérieure. Le relever pour l'encastrer à nouveau dans le dossier.

Appuis-tête

Pour les déposer : les tirer vers le haut jusqu'à dégagement des tringles de maintien.

Rétroviseurs

Fig. 10

Intérieur

Le levier situé à la base du rétroviseur assure deux positions, sans modifier l'orientation :

• Jour ▶ Levier tiré.
• Nuit ▶ levier poussé.

Extérieur

Le miroir (Rep. 1) est incorporé dans un boîtier fixe (Rep. 2). Il est réglable, de l'intérieur véhicule, par une commande électrique (Rep. 3) située sur le bandeau de porte :

• Verticalement ▶ Levier (Rep. 3) en avant ou en arrière.
• Horizontalement ▶ Levier à gauche ou à droite.

Pour stabiliser le miroir, une fois convenablement réglé, lâcher le levier.

Ceintures de sécurité

Places avant

Fig. 11

Mise en place : — Saisir la sangle par le support-pêne (Rep. 2) pour l'appliquer diagonalement sur le buste. Ce mouvement doit se faire sans secousse brusque afin de ne pas bloquer l'enrouleur (Rep. 1).
- Ramener le support-pêne vers la boucle (Rep. 4) puis faire pénétrer jusqu'au déclic d'enclenchement, le pêne de verrouillage (Rep. 3) dans cette même boucle.
▶ Ouverture : - Appuyer sur le poussoir rouge de déverrouillage (Rep. 5). Prendre soin de ne pas laisser la sangle se libérer brusquement, mais l'accompagner tant qu'elle ne se trouve pas tendue en position de repos.

Places arrière

Fig. 12

① Ceintures rétractables

Mise en place Ouverture Même processus que ci-dessus.

② Ceintures statiques

Mise en place : - Dégager le support-pêne de son logement d'accrochage (Rep. R) en le repoussant vers l'arrière.
- Croiser la sangle sur le buste afin d'amener le support-pêne (Rep. 1) en face de la boucle (Rep. 3).
- Introduire jusqu'au déclic d'enclenchement, le pêne de verrouillage (Rep. 2) dans la boucle.
- La ceinture doit appliquer au buste sans trop le serrer : pour en modifier la longueur, la faire coulisser dans la boucle de réglage (Rep. 5).

▶ Ouverture : - Appuyer sur le poussoir de déverrouillage (Rep. 4). - Remettre la ceinture en position de repos, en accrochant le support-pêne dans le logement (Rep. R) prévu à cet effet.

Entretien

Voir page 30.

Une même ceinture ne doit être utilisée que par une personne à la fois. Les sangles ne doivent pas être vrillées en cours de service, ni risquer de s'user ou de se rompre en frottant sur des points en arête. Remplacer les ceintures lorsqu'elles ont subi des contraintes provenant d'un choc. Faire alors vérifier les ancrages.

Position de conduite

Pour un bon accès aux commandes manuelles et aux pédales, régler la position du siège. Orienter les rétroviseurs intérieur et extérieur à partir de la position de conduite adoptée. Mettre la ceinture de sécurité en veillant à son verrouillage effectif.

Fig. 11 - Ceintures de sécurité

Places avant

1 - Boîtier d'enrouleur
2 - Support-pêne de verrouillage
3 - Pêne de verrouillage
4 - Boucle 5 - Poussoir de déverrouillage

R 5 3 4 1 4 1 R 5 3

① ② ③

Fig. 12 - Ceintures de sécurité

Places arrière

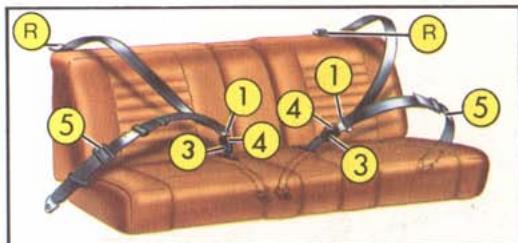

1 - Support pêne de verrouillage
2 - Pêne de verrouillage
3 - Boucle 4 - Poussoir de déverrouillage
5 - Boucle de réglage
R - Accrochage support-pêne

Fig. 13 - Combiné « Antivol-Contact-Démarreur »

1 - Antivol
2 - Contact
3 - Démarreur

Antivol-Contact-Démarreur

Fig. 13

Le combiné est situé dans la partie inférieure de la planche de bord, à gauche de la colonne de direction (Rep. 1). Il est éclairé lorsque les lanternes sont allumées.

Les positions successives de la clé, en tournant sens horloge, sont les suivantes :

1 - Antivol
2 - Contact
3 - Démarreur

▶ Lâcher la clé dès que le moteur tourne.
Si le moteur s'arrête, ou s'il ne démarre pas à la première sollicitation, couper le contact afin de pouvoir actionner de nouveau le démarreur : ceci en raison d'un dispositif de sécurité empêchant la mise en action du démarreur quand le moteur tourne.
Il peut être nécessaire, pour passer de la position « Antivol » à la position « Contact », de manœuvrer légèrement le volant tout en tournant la clé.
Pour enlever la clé, l'amener en position « Antivol » et tirer sans forcer.

Ne jamais retirer la clé du combiné avant l'arrêt complet de la voiture.

Avant mise en route

Un rapide coup d'œil à la « Grille des contrôles » figurant au dos de la couverture de cette notice peut éviter un oubli.

Tant que le voyant jaune du frein d'immobilisation clignote: ce dernier n'est pas totalement desserré

Mise en route

Ne pas faire tourner longtemps le moteur dans un local fermé.

• S'assurer que le levier des vitesses est au point mort.
• Bloquer le frein d'immobilisation. Le voyant jaune correspondant doit alors clignoter
• Tourner la clé du combiné « Antivol-Contact-Démarreur » jusqu'à ce que le voyant rouge de pression d'huile moteur soit allumé ■ (le voyant rouge de pression hydraulique peut également s'éclairer ■) : le contact est établi.

Moteur froid

- Actionner le démarreur sans toucher à l'accélérateur.

Si le moteur ne part pas lors d'une première sollicitation d'environ dix secondes : couper le contact et attendre trois à quatre secondes avant de recommencer.

N.B.: Pour des températures inférieures à 0 °C, la mise en route du moteur sera facilitée en débrayant pendant l'action du démarreur, le levier de vitesse est au point mort. Attendre quelques secondes après le départ du moteur, avant de relâcher lentement la pédale d'embrayage.

Moteur chaud

- Accélérer légèrement et actionner en continu le démarreur jusqu'à ce que le moteur tourne.

C Matic

- Mettre le levier sélecteur de vitesse au « Point Mort » ou en position « Parc » avant d'actionner le démarreur : un dispositif électrique en interdisant le fonctionnement lorsqu'une vitesse est enclenchée.

Avant d'engager la 1 ^re vitesse

Ne pas emballer le moteur. Le laisser tourner quelques instants pour permettre à la voiture de prendre la hauteur voulue.

Les voyants rouges de pression d'huile moteur, et de pression hydraulique s'il était allumé, doivent s'être éteints ■

Arrêt

Lors d'un effort exceptionnel imposé au véhicule (remorque tractée en côte par exemple), ne pas couper le contact immédiatement après avoir immobilisé le véhicule. Ceci provoquerait en effet une montée de la température d'eau, extrêmement dommageable au circuit de refroidissement.

1 3 5 2 4 AR

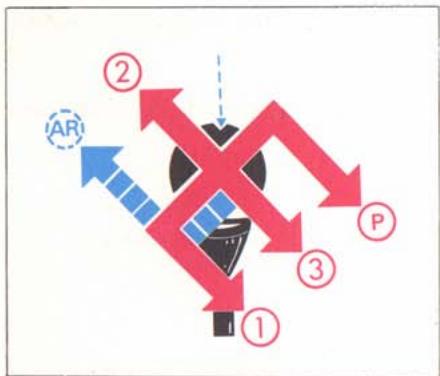

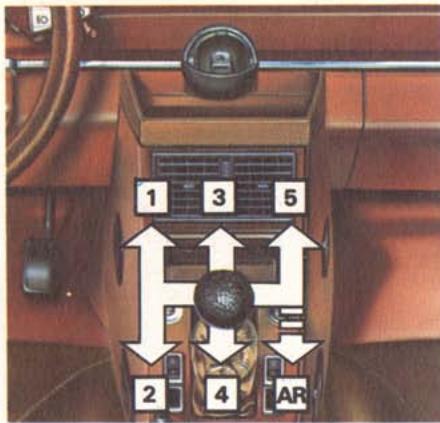

Fig. 14 - Grille des vitesses

① B.V. Mécanique AR - Marche arrière

② B.V. « C Matic » AR - Marche arrière

Sélection des vitesses

Fig. 14

Les positions des différents rapports figurent sur une grille schématique située à gauche du levier de sélection sur la console.

B. V. Mécanique

Boîte de vitesse mécanique ▶ 5 rapports avant synchronisés.

1 rapport arrière.

• Débrayer.
- Lever le pied de l'accélérateur et déplacer le levier sélecteur.

Pour prendre la marche arrière, attendre l'arrêt complet de la voiture. et appuyer fermement sur le pommeau du levier sélecteur.

C Matic

• Pour enclencher les rapports de 1^re - 2^e - 3^e ou la position « Parc » P manœuvrer le levier sélecteur, sans appuyer sur le pommeau.
• Pour enclencher la marche arrière AR ▶ Manœuvrer le levier sélecteur, en appuyant fermement sur le pommeau.

Au départ, par temps très froid, une résistance à l'engagement du levier sélecteur en 1 ^re ou en marche arrière AR peut se faire sentir. En ce cas, ne pas hésiter à enclencher énergiquement le rapport choisi.

- Verrou de parc : Diriger le pommeau du levier sélecteur à fond vers la droite, puis l'amener en position P. Ne pas l'engager avant l'arrêt complet de la voiture : l'inobservation de cette prescription peut entraîner la destruction de la boîte de vitesses qui ne serait alors plus couverte par la « Garantie ».

La conduite d'une voiture « C Matic » est très simplifiée, non seulement par la suppression de la pédale d'embrayage, mais encore par la diminution des manœuvres de sélection. Il est possible, en effet, de n'utiliser que la 2 ^e vitesse en ville et la 3 ^e sur route : la 1 ^re étant réservée aux démarrages en côte et à la montagne.

En conduite rapide, utiliser toutefois les 3 rapports, sans dépasser 5 500 tr/mn.

Réglage garde au sol

Fig. 15

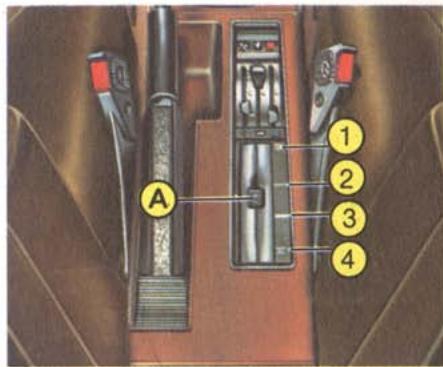

La commande (Rep. A) située en extrémité arrière de console, permet de donner 4 valeurs différentes à la hauteur libre sous voiture. La repousser vers la droite pour la manœuvrer d'un crantage à l'autre :

1 - Hauteur maximale

Prévue pour les changements de roue (v. page 32). Ne doit pas être utilisée en marche normale. Également prévue pour vérification du niveau « LHM » (v. page 24).

2 - Hauteur intermédiaire
③ - Hauteur normale
4 - Hauteur minimale

▶ Doit être constamment utilisée.

▶ Uniquement prévue pour les contrôles Citroën. Ne doit pas être utilisée en marche normale.

Il est possible d'utiliser, tout à fait exceptionnellement, la hauteur maximale pour franchir avec précaution et sur une faible distance un passage particulièrement difficile.

Frein principal

Trois voyants du bloc d'alerte contrôlent le dispositif de freinage :

Le voyant rouge de pression hydraulique dont l'éclairage impose d'arrêter immédiatement.
Le voyant rouge « STOP » dont l'éclairage simultané souligne l'impératif d'arrêt.

En ce cas : Vérifier le niveau du « LHM » et :

• Faire l'appoint si nécessaire afin de regagner l'agent Citroën le plus proche.
• S'il est correct, faire immédiatement appel à un agent Citroën.

Le voyant jaune d'usure qui s'allume, sur un coup de frein, lorsque l'état des plaquettes avant en nécessite le remplacement. Après changement des plaquettes, les garnitures doivent être rodées. Une utilisation intensive immédiate pourrait, en effet, occasionner par la suite des instabilités de freinage.

Frein de secours et d'immobilisation

Un voyant jaune clignote au tableau de bord tant que le frein n'est pas totalement desserré.

Secours

A 1 2 3 4

Fig. 15 - Garde au sol

1 - Hauteur maximale
2 - Hauteur intermédiaire
3 - Hauteur normale de route
4 - Hauteur minimale
A - Commande de réglage

Tirer sur le levier en appuyant sur le bouton de déverrouillage situé à l'extrémité de la poignée, afin qu'il ne se bloque pas en cours d'utilisation.

Immobilisation

Tirer énergiquement sur le levier sans toucher au bouton. Pour desserrer : tirer à nouveau sur le levier, en appuyant sur le bouton et le repousser ainsi à fond vers l'avant. Au cas où le levier viendrait en fin de course, faire procéder au plus tôt à un réglage par un agent Citroën.

Distances d'arrêt

Les qualités exceptionnelles de tenue de route, de confort et de maniabilité de la voiture ont exigé des freins particulièrement efficaces.

Cependant, quel que soit le système de freinage, et en supposant des pneumatiques en bon état, une voiture non surchargée, un sol d'adhérence moyenne, ainsi que des réflexes normaux de la part du conducteur, il demeure indispensable de se rappeler à tout moment que les distances d'arrêt augmentent considérablement avec la vitesse.

Ces distances peuvent être beaucoup plus grandes dans des conditions de sol glissant (pluie, verglas, boue, gravillons...).

Entraîné par les vitesses correspondantes de la voiture, le tambour rotatif du tachymètre fait apparaître le chiffrage des distances d'arrêt. Il convient d'interpréter ce chiffrage en fonction des conditions d'utilisation, en particulier celles mentionnées plus haut.

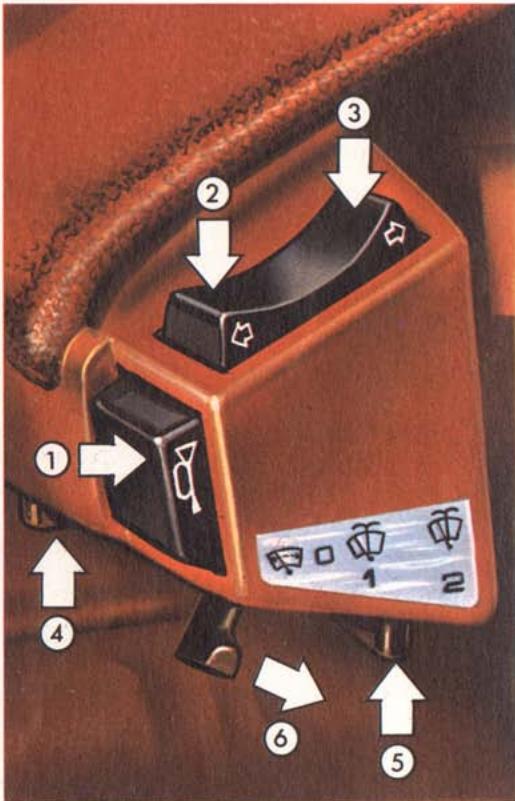

Fig. 16 - Commandes de signalisation et visibilité

1 - Avertisseurs sonores
2 - Indicateurs de direction gauche
3 - Indicateurs de direction droite
4 - Anti-brouillard AR
5 - Signal de détresse
6 - Essuie-glace et lave-glace

Avertisseurs sonores

Fig. 16

Marche ▶ Appuyer sur la touche (Rep. 1) pour mettre un avertisseur en action. Appuyer plus avant pour déclencher l'ensemble des avertisseurs.

Arrêt ▶ Libérer la touche.

Indicateurs de direction

Fig. 16

Marche ▶ - Clignotants de gauche Enfoncer l'extrémité gauche de la touche (Rep. 2). - Clignotants de droite Enfoncer l'extrémité droite de la touche (Rep. 3).

Le voyant vert correspondant doit clignoter au bloc d'alerte, accompagné d'un répétiteur sonore. S'ils ne fonctionnent pas, vérifier les indicateurs de direction (v. page 36).

Arrêt ▶ Ramener la touche en position neutre par un léger appui sur son extrémité hors fonction.

■ Le voyant vert doit cesser de clignoter.

Signal de détresse

Fig. 16

Marche ▶ Enfoncer la touche (Rep. 5).

Le voyant rouge correspondant doit clignoter au bloc d'alerte pendant toute la durée de fonctionnement.
Le voyant vert des indicateurs de direction doit clignoter simultanément.

Arrêt ▶ Enfoncer de nouveau la touche.

■■ Les voyants rouge et vert doivent s'éteindre.

Essuie-glace et lave-glace

Fig. 16

Essuie-glace

Marche ▶ - Amener le levier (Rep. 6) à butée vers la gauche : Position = Balayage intermittent (toutes les 4 secondes environ). - Amener le levier (Rep. 6) d'un cran vers la droite : Position 1 = Balayage normal. - Amener le levier d'un deuxième cran vers la droite : Position 2 = Balayage accéléré.

Arrêt ▶ Ramener le levier à la Position 0 = Arrêt automatique en fin de course.

Lave-glace

Marche ▶ Déplacer le levier (Rep. 6) par impulsions vers le volant.

Éclairage de Route

Ville et croisement

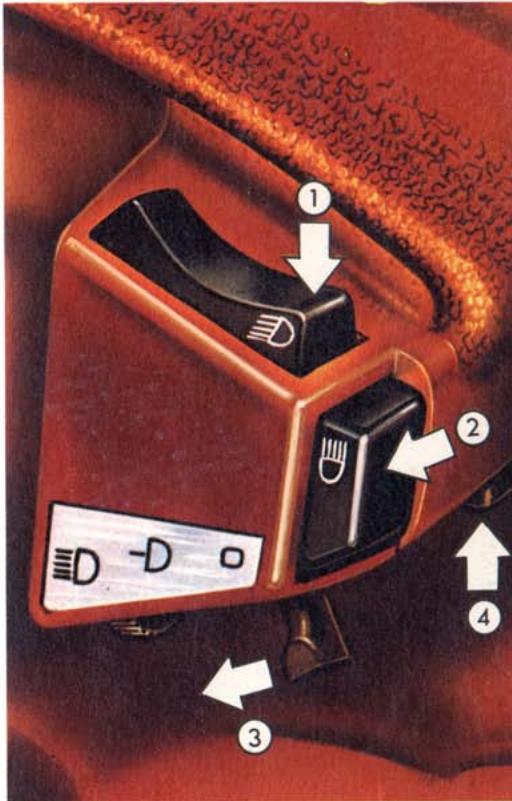

Fig. 17

Amener le levier (Rep. 3) d'un cran vers la gauche :

- Position

Le voyant vert correspondant doit s'allumer au bloc d'alerte et rester éclairé tant que le levier (Rep. 3) n'est pas ramené à fond vers la droite. - Position

Une impulsion sur la touche (Rep. 1) permet de passer de l'éclairage « Ville » (Lanternes) aux « Feux de croisement » (Codes) et inversement.

Le voyant jaune correspondant doit s'allumer au bloc d'alerte pendant toute la durée du fonctionnement des « Feux de croisement ».

Croisement et Route

Fig. 17

Amener le levier (Rep. 3) à fond vers la gauche :

- Position

Une impulsion sur la touche (Rep. 1) permet de passer des « Feux de route » (Phares) aux « Feux de croisement » (Codes) et inversement.

Le voyant vert doit rester éclairé au bloc d'alerte.
Le voyant jaune doit s'allumer pendant toute la durée du fonctionnement des « Feux de croisement ».
Le voyant bleu doit s'allumer pendant toute la durée du fonctionnement des « Feux de route ».

Antibrouillard avant

Fig. 17

Marche

▶ Enfoncer la touche (Rep. 4).

Arrêt

Enfoncer de nouveau la touche.

N. B.

Ces feux sont couplés avec les « Lanternes » et « Phares ». Ils ne fonctionnent par contre pas en éclairage « Code ».

Feux arrière de brouillard

Fig. 16

Marche

▶ Enfoncer la touche (Rep. 4).

Arrêt

Enfoncer de nouveau la touche.

N.B.

Ces feux sont couplés avec les « Codes » ou les « Antibrouillard avant », seulement quand ceux-ci fonctionnent avec les lanterns.

Avertisseur optique

Fig. 16

Les appels de phares se font par impulsions successives ou prolongées sur la touche (Rep. 2).

Les phares restent allumés tant que la pression reste constante sur la touche.

Le voyant bleu correspondant doit s'allumer, à chaque impulsion, au bloc d'alerte.

Fig. 17 - Commandes de signalisation et visibilité

1 - Inverseur « Lanternes - Codes » ou « Phares-Codes ».
2 - Avertisseur optique « Appels de phares »
3 - Feux de ville « Lanternes - Codes » Feux de route « Phares - Codes »
4 - Feux « Antibrouillard AV »

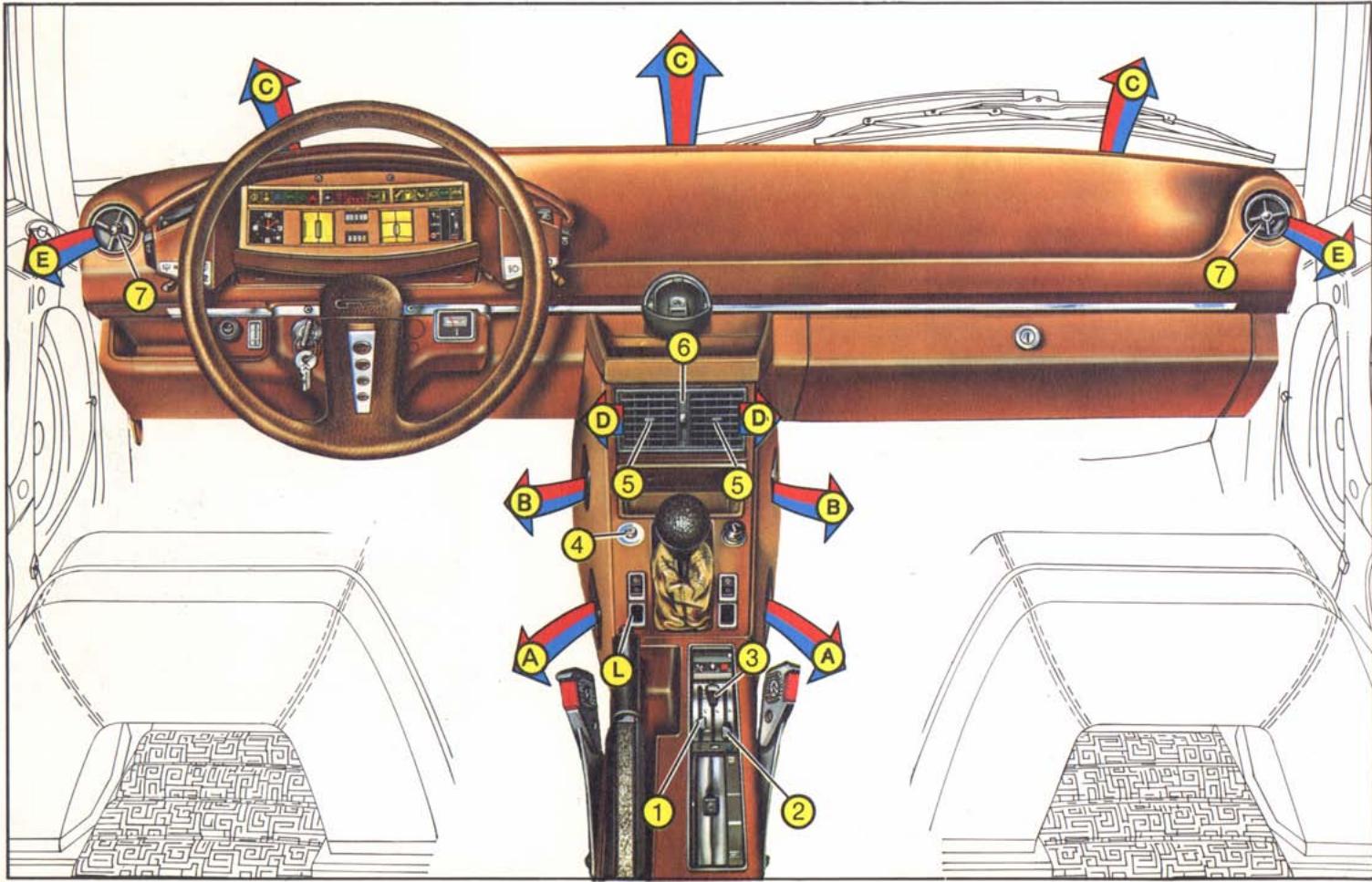

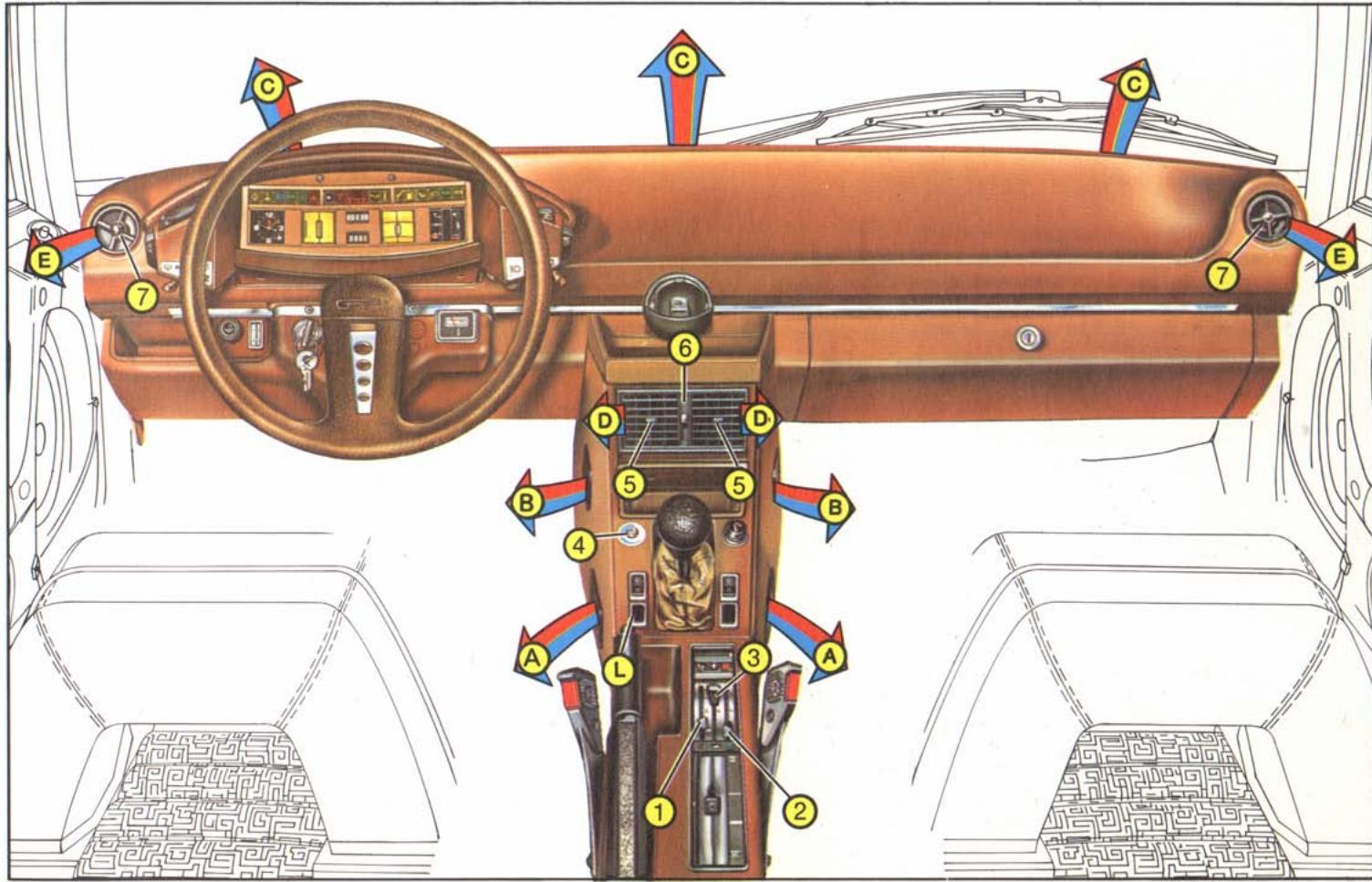

Admission d'air vers

Bas de l'habitacle arrière

B

Admission d'air vers

Bas de l'habitacle avant

©

Admission d'air vers

Pare-brise

D

Aérateurs centraux orientables - ouverture

6

- orientation

5

E

Aérateurs latéraux orientables - commande

7

Ventilation	Levier	1	sur		Selon débit désiré
	Levier	2	sur
	Levier	3	entre
	Aérateurs	D		ouverts ou fermés	Selon répartition désirée
		E
Chauffage	Levier	1	sur		Selon débit désiré
	Levier	2	sur
	Levier	3	entre
	Aérateurs	D		ouverts ou fermés	Selon répartition désirée

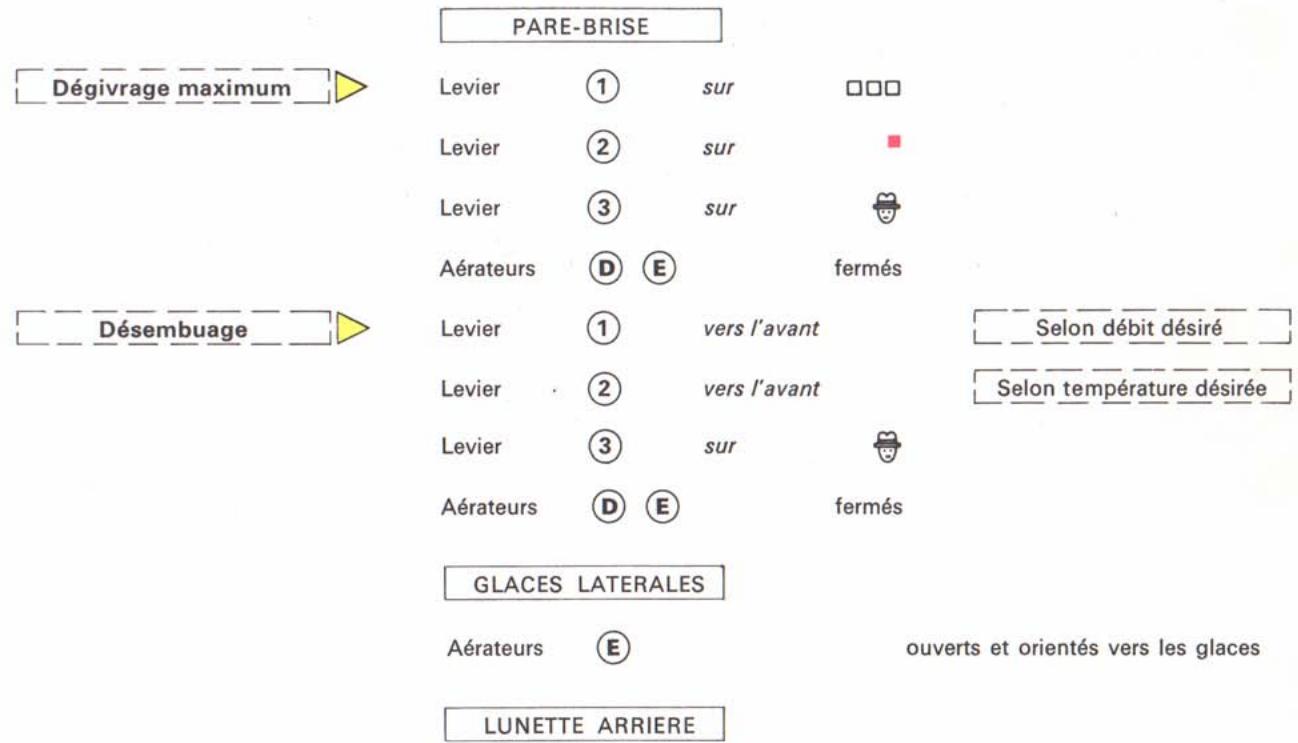

PARE-BRISE Dégivrage maximum ▶ Levier ① sur □□□ Levier ② sur ■ Levier ③ sur 📄 Aérateurs Ⓓ Ⓔ fermés Désembuage ▶ Levier ① vers l'avant Selon débit désiré Levier ② vers l'avant Selon température désirée Levier ③ sur 📄 Aérateurs Ⓓ Ⓔ fermés GLACES LATERALES Aérateurs Ⓔ ouverts et orientés vers les glaces LUNETTE ARRIERE

DISPOSITIF NE FONCTIONNANT QUE CONTACT MIS

Enfoncer l'interrupteur Ⓛ : le voyant correspondant doit s'allumer au bloc d'alerte et le rester pendant toute la durée du fonctionnement.

Appuyer de nouveau sur l'interrupteur : le voyant doit s'éteindre aussitôt

N.B. Sur « Prestige » l'interrupteur Ⓛ est situé en bout de console, à côté de la commande de garde au sol.

▶ De dispositif ne peut fonctionner que moteur tournant et doit, pour être efficace, ne s'utiliser que vitres fermées.

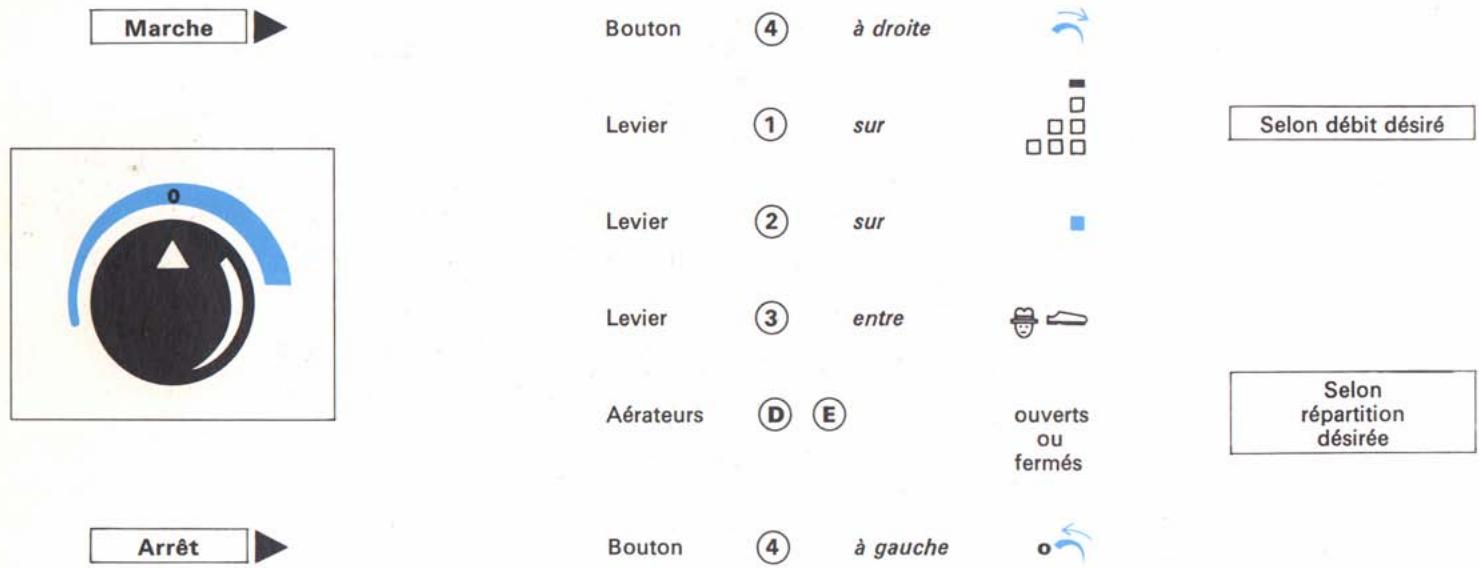

Marche Bouton ④ à droite Levier ① sur Levier ② sur Levier ③ entre Aérateurs D E ouverts ou fermés Bouton ④ à gauche Selon débit désiré Selon répartition désirée Arrêt

Si, après un arrêt prolongé au soleil, la température intérieure est très élevée, mettre le conditionneur d'air en action, aérer la voiture pendant quelques kilomètres puis fermer les vitres.
Afin de permettre l'évacuation de l'eau provenant de la condensation sur les parois du climatiseur, un orifice a été prévu en dessous du bloc de commande. Il peut donc se former, sous la voiture à l'arrêt, une flaque d'eau plus ou moins importante suivant le degré d'humidité de l'air.
Au cas où, le climatiseur étant en action, aucun refroidissement ne serait constaté, mettre le système de climatisation à l'arrêt et consulter d'urgence un agent Citroën.

Fig. 19 - Cendrier avant

1 - Ergot d'ouverture Allume-cigare
2 - Poussoir d'allumage Lève-glaces
3 - Conducteur 4 - Passager

Fig. 20 - Cendriers arrière

1 - Couvercle (ouvert) 2 - Rebord (dépose)

Cendriers

Avant

Ouverture Dépose

Arrière

Ouverture Dépose

▶ Relever la calotte sphérique au moyen de l'ergot (Rep. 1) ▶ Faire pivoter d'un quart de tour le corps du cendrier, puis le soulever.
Faire pivoter le couvercle vers le côté glace de porte, en appuyant légèrement. Tirer l'ensemble boîtier hors de son logement en le soulevant par le rebord d'entourage.

Fig. 19

20

Allume-cigare

Fig. 19

Enfoncer le poussoir (Rep. 2) et attendre qu'il revienne à sa position initiale avant de le sortir. Après utilisation, remettre l'allume-cigare en place sans appuyer sur le poussoir. Les logement et pourtour en sont éclairés quand les feux extérieurs de la voiture sont en fonction.

Pare-soleil

Ils sont orientables par pivotement. Celui du conducteur est doté d'une pochette porte-cartes et celui du passager d'un miroir de courtoisie. En position de repos, prendre soin d'accrocher l'extrémité des bras dans le support central.

Lève-glace électrique

Fig. 19

Ouverture Fermeture Intermédia

Enfoncer l'extrémité avant du basculeur côté conducteur (Rep. 3) ou passager (Rep. 4). Enfoncer l'extrémité arrière du basculeur. Cesser tout appui sur le basculeur dès que la position désirée est atteinte.

Radio

Le poste se trouve placé en haut de la console centrale, sous le cendrier. Les haut-parleurs sont incorporés dans les portes avant.

Boîte à gants

L'intérieur s'éclaire à l'ouverture du couvercle.

Commandes de chauffage

S'éclairent lorsque les feux extérieurs de la voiture sont en fonction.

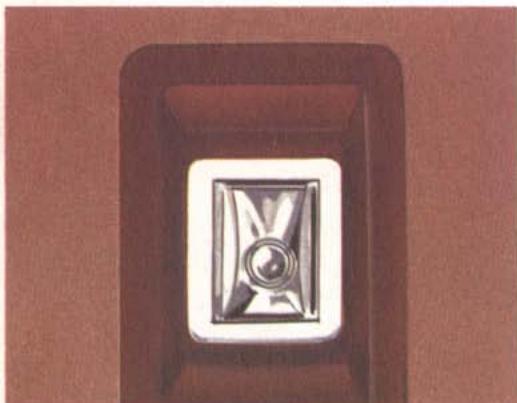

Plafonnier

S'allume automatiquement à l'ouverture de l'une ou l'autre des portes latérales avant ou des quatre portes. Portes fermées, l'éclairage est commandé par un interrupteur situé sur la console centrale.

* Voir également page 56 « Aménagements Intérieurs ».

ENTRETIEN COURANT

Niveaux : eau, huile, LHM 24

Mécanique et électricité 26

Carrosserie 28

Habitacle 30

Ce chapitre traite des petits soins courants indispensables à votre voiture : vérification des niveaux, surveillance des pneumatiques, lavage de la carrosserie... Pour des nettoyages plus complets ou une rénovation d'aspect, consulter un agent Citroën.

Les autres entretiens, tels que les graissages, les vidanges, les réglages... que le réseau Citroën vous assurera avec compétence dans ses stations spécialisées font l'objet du « Guide d'Entretien » accompagnant cette notice.

1.1 Maxi Mini

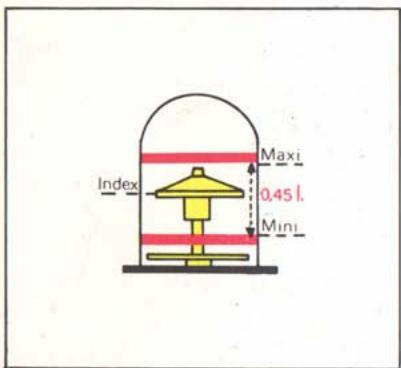

Niveaux (Détail) 2 - Jauge huile moteur

Index Maxi 0.45 l. Mini

Niveaux (Détail) 5 - Voyant niveau « LHM »

1 Remplissage d'huile moteur

En été comme en hiver utiliser TOTAL « GTS 15 W 40 ». En régions très froides (température souvent inférieure à — 10 °C), utiliser l'huile TOTAL « ALTIGRADE GT 10 W 30 ». Ne jamais ajouter de produits d'addition.

2 Jauge d'huile moteur

Le niveau, qui doit se situer entre les deux traits de repère, est à vérifier entre les vidanges, en particulier avant tout déplacement important. Le contrôle doit être effectué voiture horizontale et moteur arrêté depuis dix minutes environ. Pour compléter : remplir sans dépasser le trait supérieur de repère de jauge. La longueur entre les traits correspond à environ 1,1 litre.

3 Réservoir de lave-glace

Capacité 1 litre. Utiliser En été - « Glace-net » lave-glace 1 Z - 1 graduation (50 cm³) pour 1 litre d'eau. En hiver - « Glace-net hiver » lave-glace 1 Z antigivre en se conformant aux indications du fabricant

4 Nourrice du circuit de refroidissement

Si le moteur est anormalement chaud (voyant de température d'eau allumé ■) attendre 10 minutes environ avant de manipuler le bouchon. A froid ▶ Le niveau ne doit pas se situer au-dessous de la plaquette de repère « mini » visible à l'intérieur de la nourrice. A chaud ▶ Le niveau doit se situer au bas de l'orifice de remplissage et ne doit en aucun cas atteindre la plaquette de repère « mini ». Ne pas faire d'appoint de plus d'un demi-litre avec de l'eau froide dans un moteur chaud. Attendre qu'il soit refroidi pour compléter.

5 Voyant du niveau de liquide « LHM »

6 Réservoir de l'installation hydraulique

Le niveau (Rep. 5) précisé par un index jaune, doit se situer, moteur tournant, entre les deux bagues rouges du capuchon transparent. La longueur entre les deux bagues correspond à environ 0,45 litre. La vérification doit être faite lorsque la voiture est en position de hauteur maximale (v. page 12). Pour compléter le niveau, utiliser exclusivement le liquide minéral vert « LHM ». Tous les autres liquides sont à proscrire, en particulier les liquides d'origine végétale ou synthétique qui détruaient rapidement l'installation hydraulique. Citroën préconise le liquide minéral vert « LHM » distribué par TOTAL. En cas d'urgence et d'impossibilité de se procurer du liquide vert « LHM », voir page 42.

7 Jauge huile boîte de.vitesses

Sous la roue de secours Cette jauge doit être utilisée suivant les prescriptions du « Guide d'Entretien ». Sur « C Matic », le contrôle du niveau doit être effectué à froid, levier sélecteur de vitesse en position « P », moteur tournant au ralenti et en ayant préalablement procédé à plusieurs manœuvres de passage de vitesses.

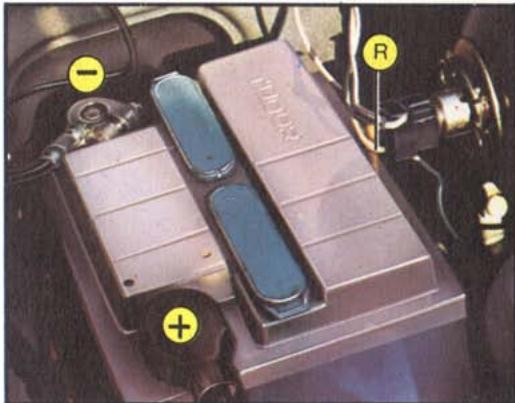

8 Batterie

Vérifier périodiquement le niveau surtout en été. Il doit dépasser le sommet des plaques de 1 à 2 cm, dans chacun des éléments. Compléter avec de l'eau distillée. Ne jamais ajouter d'acide. Ne jamais approcher de flamme de la batterie lors d'une vérification.

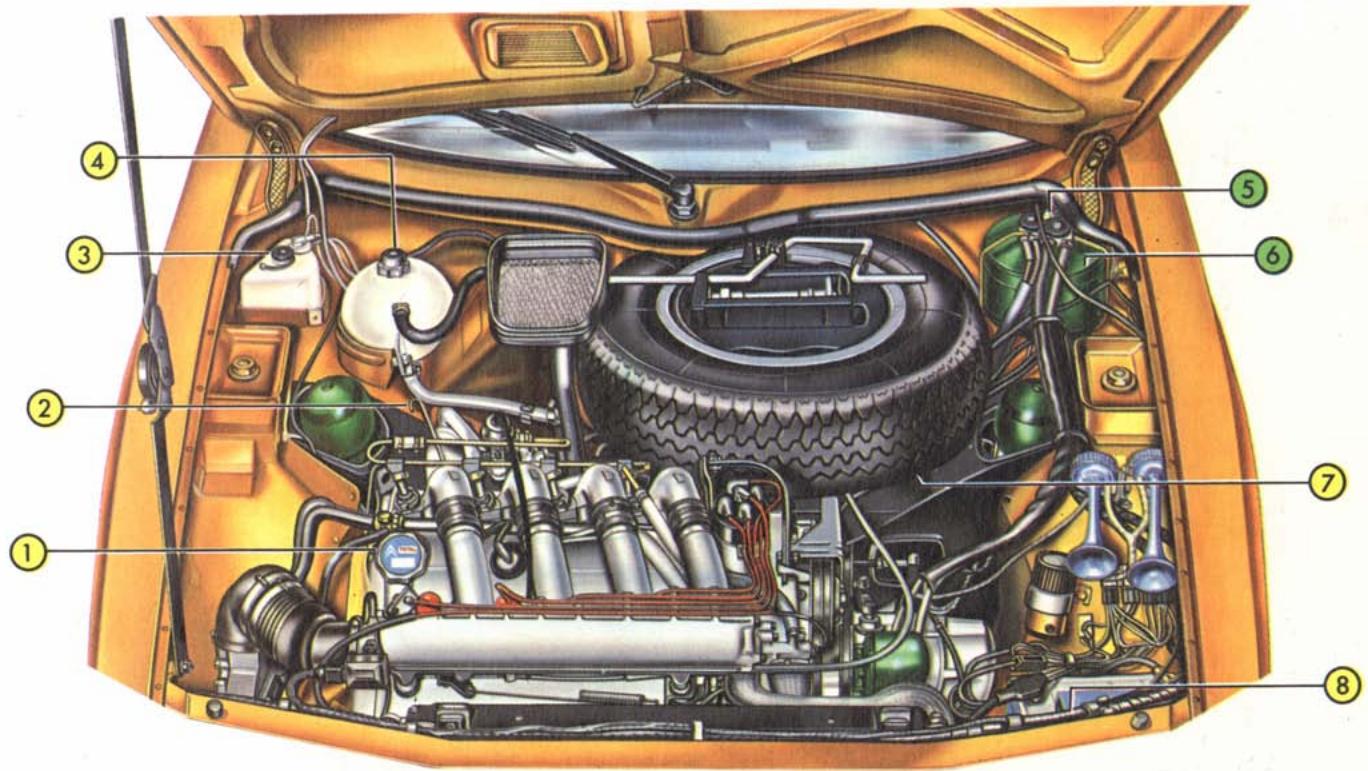

Fig. 21 - Niveaux : Vérifications et Appoints

1 - Remplissage huile moteur
2 - Jauge huile moteur
3 - Réservoir de l'ave-glace
4 - Nourrice de radiateur

5 - Niveau liquide installation hydraulique
6 - Réservoir installation hydraulique
7 - Jauge huile BV (sous roue de secours)
8 - Batterie

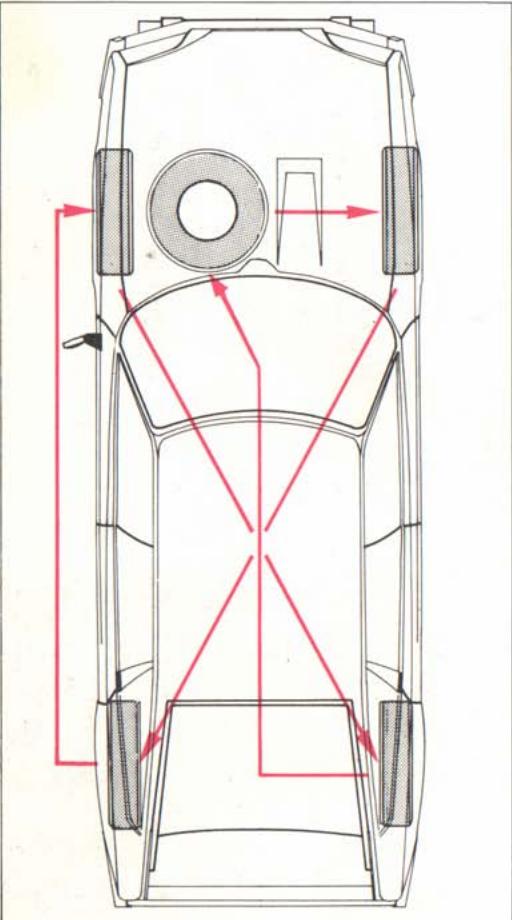

Fig. 22 - Permutation des roues

Opérations périodiques d'entretien

Elles sont indiquées dans le « Guide d'Entretien » accompagnant cette notice. Il est recommandé de bien observer les fréquences indiquées et de se rappeler que Citroën préconise exclusivement les lubrifiants TOTAL. Tout mélange, toute expérience sont à proscrire, en particulier l'adjonction d'un produit d'addition aux huiles, quel qu'il soit, car cela pourrait exposer l'usager à de graves mécomptes.

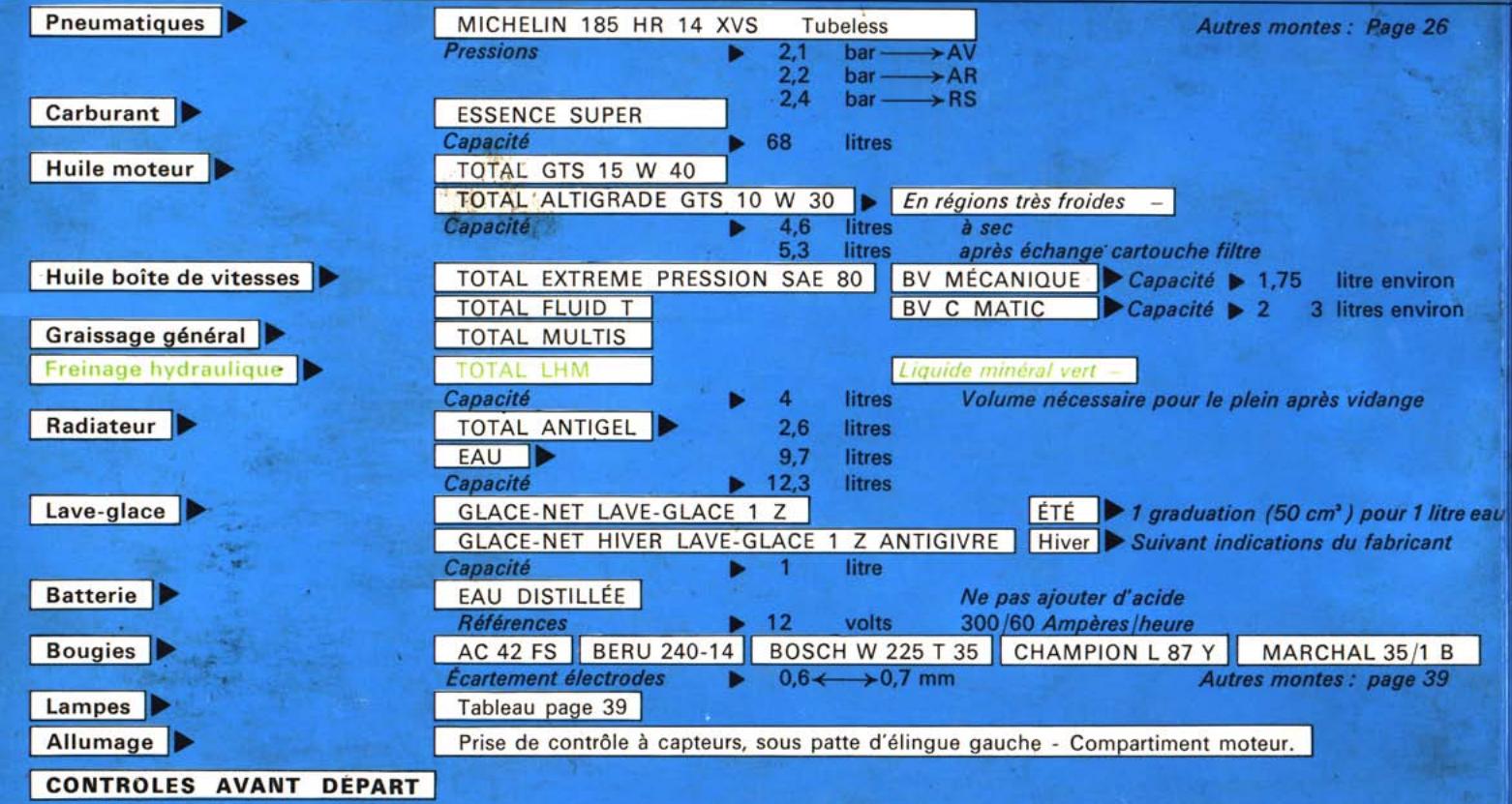

Pneumatiques		Pressions en bar
MONTES	CARACTÉRISTIQUES	AV	AR	RS
Série	MICHELIN 185 HR 14 XVS Tubeless	2,1	2,2	2,4
Autorisée	MICHELIN 185 R 14 X (M + S) Tubeless	2,1	2,2	2,4

Ne pas utiliser d'autres pneumatiques que ceux que nous avons homologués.

• Les pressions sont valables véhicule à vide ou en pleine charge, sur route comme sur autoroute.
  Ne pas oublier de rétablir la pression de la roue de secours le plus tôt possible après la mise en service.
  Il est nécessaire de contrôler la pression des pneumatiques au moins une fois par mois et avant tout trajet important : la sécurité en dépend. Elle a aussi une grande importance pour leur longévité.
  Le contrôle doit être effectué à froid, avant que les pneumatiques aient été échauffés par un parcours. L'augmentation de la pression peut, en effet, atteindre 0,5 bar sur une voiture chargée ayant roulé à grande vitesse.

- Veiller à l'équilibrage des roues : le faire vérifier en particulier après une crevaison. La permutation des roues en diagonale (et en faisant intervenir la roue de secours) permet d'équilibrer l'usure sur les cinq pneumatiques. Elle doit alors être suffisamment fréquente pour qu'il n'y ait pas de dissymétrie d'usure notable entre les pneumatiques d'un même essieu. Suivre le schéma ci-contre. Rétablir ensuite les pressions.

- Le remplacement d'une roue est décrit à la page 32.

Pneumatiques pour neige

- Monte 185 R 14 X (M + S) sans crampons ▶ ne pas éventuellement dépasser 160 km/h. - Monte 185 R 14 X (M + S) avec crampons ▶ il est nécessaire d'augmenter les pressions de gonflage de : 0,2 bar.

L'utilisation des pneumatiques avec crampons étant soumise à une réglementation particulière, consulter un agent Citroën qui vous donnera toutes précisions utiles à cet égard.

Témoins d'usure des pneumatiques

Fig. 23

Ils se situent à intervalles réguliers sur la bande de roulement et se manifestent par l'effacement nettement localisé des sculptures, lorsque la gomme a atteint un degré d'usure déterminé. Le pneumatique doit alors être remplacé dans l'immédiat.

Batterie

Vérifier la propreté des bornes et des cosses. Si elles se sulfatent : les desserrer et les nettoyer. Si la voiture reste immobilisée, faire recharger la batterie tous les mois.

En hiver, une charge correcte protège contre le gel : une batterie normalement chargée (densité 1,25 à 1,27) résiste bien au froid alors qu'une batterie déchargée (densité 1,07 à 1,09) peut éclater à — 5 °C.

Ne pas débrancher les cosses des bornes quand le moteur tourne (véhicule équipé d'un alternateur). Ne pas recharger la batterie sans avoir préalablement débranché les cosses de chacune des deux bornes.

Radiateur

L'eau de refroidissement contient, au départ de l'usine, une dose d'antigel suffisante pour protéger les radiateurs et bloc-cylindres jusqu'à la température indiquée par une étiquette collée sur la tôle supérieure anti-recyclage.

Citroën préconise exclusivement l'antigel « TOTAL » ou « SPÉCIAL CITROEN ».

La capacité du circuit de refroidissement étant de 12,3 litres environ, la proportion qui protège le moteur jusqu'à —15 °C est de 3,5 litres d'antigel et de 8,8 litres d'eau.

Nous vous conseillons de faire remplacer le liquide de refroidissement tous les 2 ans, au début de la saison froide : c'est une opération délicate qui doit être impérativement effectuée par un agent Citroën.

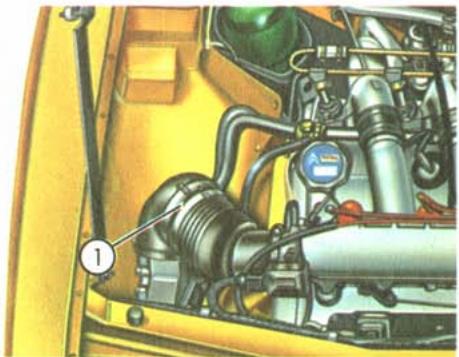

Filtre à air

Fig. 24

La cartouche devant être nettoyée tous les 20 000 kilomètres, consulter un agent Citroën à toutes fins utiles.

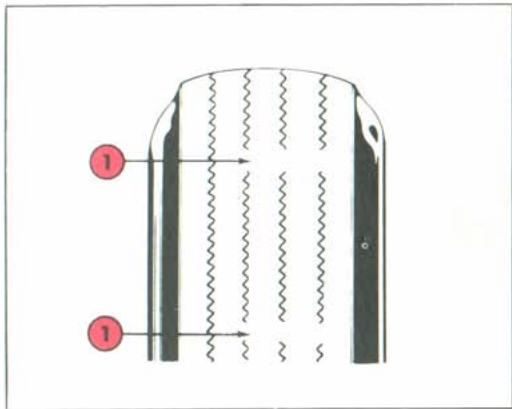

Fig. 23 - Témoins d'usure des pneumatiques 1 - Zones d'alerte

Fig. 24 - Filtre à air

La carrosserie doit être entretenue très régulièrement, surtout en hiver. Cet entretien doit porter non seulement sur la peinture et les enjoliveurs métalliques, mais encore sur le dessous du véhicule : s'adresser, pour ce dernier point, à un agent Citroën.

Ne jamais essuyer la carrosserie à sec, de crainte de rayer la peinture.

L'emploi de l'essence, du pétrole, du trichloréthylène ou de l'alcool est dangereux pour le nettoyage de la peinture ainsi que pour celui des pièces en plexiglas, tels les couvercles des feux. Ne pas employer non plus de lessives fortes.

Lavage de la carrosserie

Si des lavages fréquents sont nécessaires à la bonne conservation de la peinture, il est cependant indispensable d'y apporter quelques précautions que nous rappelons ci-dessous.

Les lavages ne doivent pas avoir lieu en plein soleil, ni par une température trop basse. Il est nécessaire d'attendre que les surfaces refroidissent si la voiture a été exposée au soleil ou si le capot moteur, à la suite d'une randonnée, est encore chaud.

La carrosserie doit être arrosée abondamment, soit à l'aide d'une éponge douce (sans appuyer et en la rinçant fréquemment), soit à l'aide d'un jet léger. Si l'on utilise un shampooing il faut rincer ensuite à grande eau.

Essuyer avec une peau de chamois bien propre, trempée et essorée fréquemment, et veiller à ne pas laisser de taches d'eau sur la peinture.

En repartant freiner brièvement à plusieurs reprises afin de chasser l'humidité des garnitures de frein.

Nettoyage des vitres

Les vitres peuvent être nettoyées avec de l'alcool ou avec un produit spécial du commerce, à l'exception de l'intérieur de la lunette arrière (v. page 30).

Les produits à base de silicones sont déconseillés.

Soulever le balai d'essuie-glace et le nettoyer avec de l'eau et du savon, sans appuyer sur l'extrémité de la lèvre.

Enjoliveurs métalliques extérieurs

Laver à l'eau savonneuse ou légèrement additionnée d'un détersif genre Teepol (10 à 15 cm³ par litre) ou d'un produit type shampooing « ABEL Auto », en faisant précéder et suivre d'un arrosage abondant à l'eau claire.

Les enjoliveurs des roues, en particulier, doivent être lavés très souvent car la boue et les sels anti-verglas sur route l'hiver pourraient, à la longue, en altérer la surface et rendre nécessaire un nouveau polissage.

Il est recommandé, afin de conserver le brillant du métal, d'effectuer après séchage à la peau de chamois, une enduction avec un produit de protection genre « ABEL Protège chrome ».

Taches de goudron sur la carrosserie

Il est indispensable de les enlever le plus tôt possible.

Ne pas gratter, ne pas utiliser d'essence ni de détachant pour tissus, mais employer un produit spécial (ex. : « BONNEX n° 2 »).

Lustrage de la peinture

Le lustrage est déconseillé pour les peintures métallisées ainsi que pour le noir mat sur la porte de coffre, car il risquerait de faire apparaître des auréoles.

Sur les autres peintures, par contre, il est bon d'effectuer un lustrage à la sortie de l'hiver. La carrosserie devra être absolument propre et sèche.

N'utiliser que des produits très faiblement abrasifs, type eau à lustrer (ex. : « ABELISSIME »). et se référer au mode d'emploi du fabricant.

Dommages légers à la peinture

Fig. 25

Les réfections d'éraflures ou de dommages légers à la peinture peuvent être exécutées à peu de frais, sans qu'il soit nécessaire de procéder à des revoilages importants, en utilisant les bombes Aérosols qui contiennent des peintures pour retouches séchant à l'air.

Ces bombes, vendues dans le commerce, existent dans toutes les teintes Citroën. Les conditions d'emploi, très simples, sont indiquées sur l'emballage.

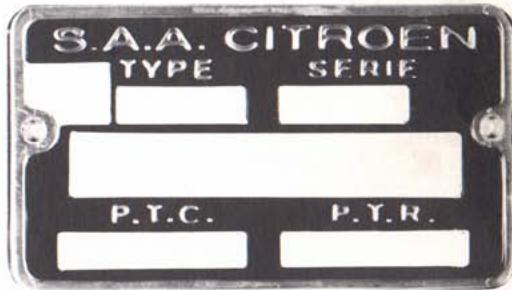

Les références de la teinte de la voiture figurent sur une médaille située sous capot, sur le tablier d'auvent côté droit.

AC 644

Fig. 25 - Références de la teinte de la voiture

Nettoyage des garnitures

N'utiliser que des savons doux non caustiques genre « savon de toilette ».

Elles doivent être nettoyées avec un chiffon ou une éponge légèrement imbibés d'eau tiède savonneuse, bien rincées et bien essuyées, puis frottées avec un chiffon doux jusqu'à ce qu'elles brillent. Se méfier des crèmes qui risquent de provoquer des taches.

Un échantillon de garniture se trouve agrafé sous le siège conducteur.

Taches isolées sur les garnitures

Les taches sur les garnitures en tissu ou tissu plastifié peuvent être nettoyées avec de l'eau savonneuse ou additionnée d'un détergent du genre « TEEPOL ».

Si elles ne disparaissent pas de cette façon, utiliser de l'alcool à 90° (alcool dénaturé du commerce) ou de l'essence C. Ne jamais-employer d'alcool à 90° pour les garnitures en « boxline ».

Se servir de tampons bien essorés et frotter par touches légères.

Les solvants tels que l'acétone, le trichloréthylène... sont déconseillés.

Il existe des détachants complexes comportant des terres absorbantes et qui, bien utilisés, ont l'avantage de ne pas laisser d'auréole (ex. : « K2R »).

Ceintures de sécurité

Les nettoyer avec de l'eau savonneuse ou additionnée d'un détergent du genre « TEEPOL » en prenant garde qu'il n'en pénètre pas dans les parties métalliques. Enlever les taches importantes à l'aide d'alcool à 90° (alcool dénaturé du commerce) ou d'essence C.

Ne pas teindre les sangles dont la capacité de résistance pourrait alors se trouver diminuée.

Cadrans du tableau de bord

Utiliser, soit une eau savonneuse, soit une lessive diluée du commerce, à l'exclusion de tout autre produit.

Volant de direction

Nettoyer à l'eau savonneuse ou additionnée d'un détergent du genre « TEEPOL ».

N'utiliser en aucun cas de solvants tels que alcool, essence C ou trichloréthylène.

Lunette arrière

L'intérieur de la lunette ne doit être nettoyé qu'avec de l'eau savonneuse afin de ne pas risquer de détruire le circuit imprimé du chauffage électrique.

Remplacement d'une roue	32
Réglage des projecteurs	34
Remplacement d'une lampe	34
Remplacement d'un fusible	38
Remplacement de la batterie	39
Remplacement d'une bougie	39
Remorquage, levage	40
Remplacement en dépannage du « LHM »	42

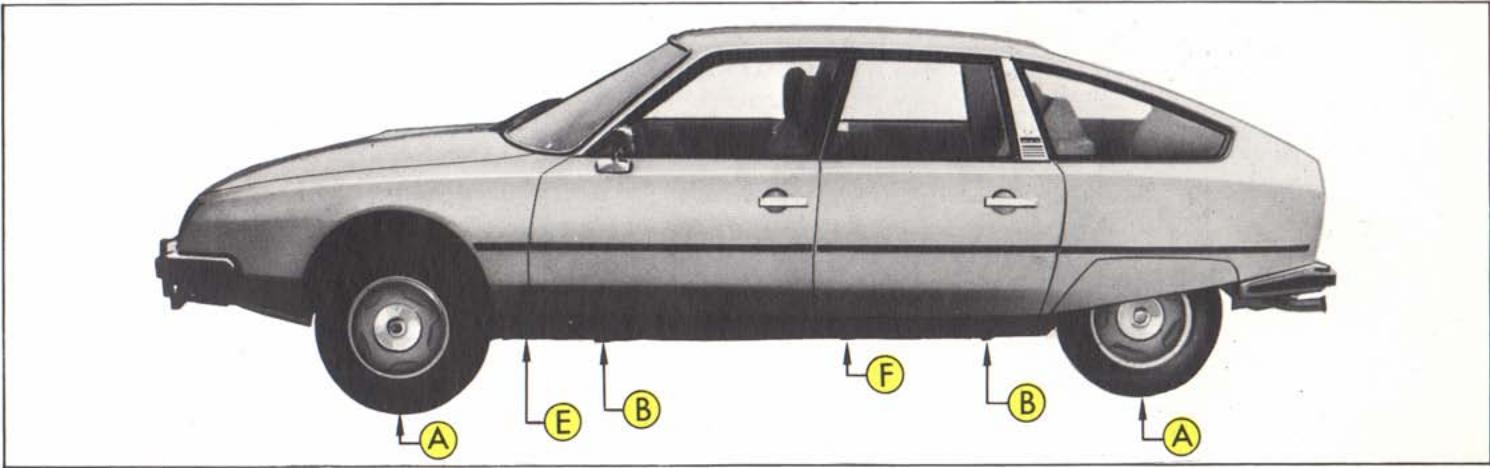

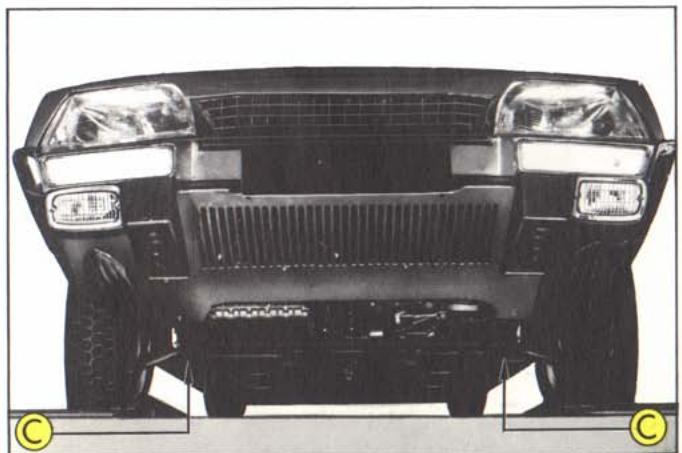

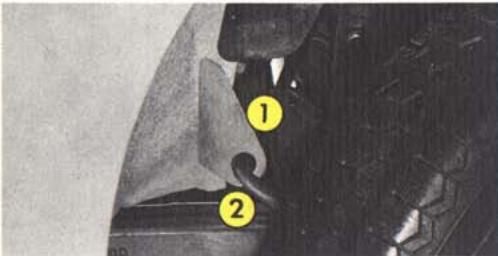

Fig. 27 - Positionnement du cric

3 - Fixation AV

4 - Fixation AR

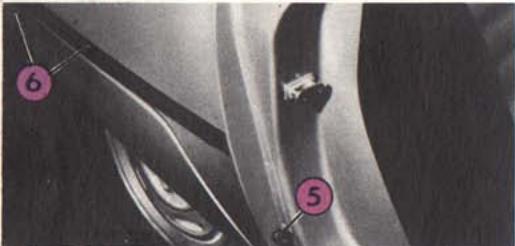

Fig. 28 - Volet de roue arrière

5 - Vis de verrouillage

6 - Ergots de fixation

Outillage

Fig. 26

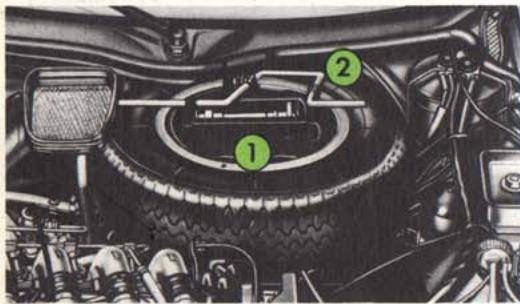

Le cric (Rep. 1) et le démonte-roue (Rep. 2) sont placés dans la roue de secours, sous le capot.

Sur « Pallas » un crochet plat, spécialement prévu pour la dépose de l'enjoliveur grand flasque, est fixé au cric par une bague caoutchouc.

Démontage

Fig. 26 à

29

Bloquer le frein d'immobilisation (le voyant jaune correspondant doit clignoter au tableau de bord ▪).
- Laisser tourner le moteur.
- Mettre la voiture en hauteur maximale.

• Accrocher le cric à la patte (Rep. 3) pour les roues avant, ou (Rep. 4) pour les roues arrière.
• Développer le cric jusqu'au sol en prenant soin d'en positionner l'embase bien à plat.

Roues arrière

Ouvrir la porte correspondante puis dévisser et tirer la vis (Rep. 5) jusqu'à dégagement du volet amovible.

• Débloquer les 5 vis de roue (Rep. 8).
- Développer encore le cric jusqu'à ce que la roue soit à quelques centimètres du sol.
- Achever de défaire les cinq vis de roue, puis déposer cette dernière.

Remontage

Fig. 26 à

29

- Engager la roue sur le moyeu (Rep. 9).

Roues arrière

Repérer le bon positionnement de la roue par rapport au têton (Rep. 10).

• Remettre en place les cinq vis de roue (Rep. 8) et les serrer, sans les bloquer.
• Rétracter le cric et le dégager de la patte (Rep. 3 ou 4).
• Serrer les cinq vis (Rep. 8) à l'aide du démonte-roue.

Roues arrière

Replacer le volet amovible en introduisant les ergots de fixation (Rep. 6) dans leurs logements respectifs. Tirer la vis (Rep. 5) pour la mettre en place et la visser.

Mettre la voiture en hauteur normale de route.

Pression

Rétablir, dès que possible, la pression de gonflage de la nouvelle roue.

(Voir « Mémento » au dos de la notice).

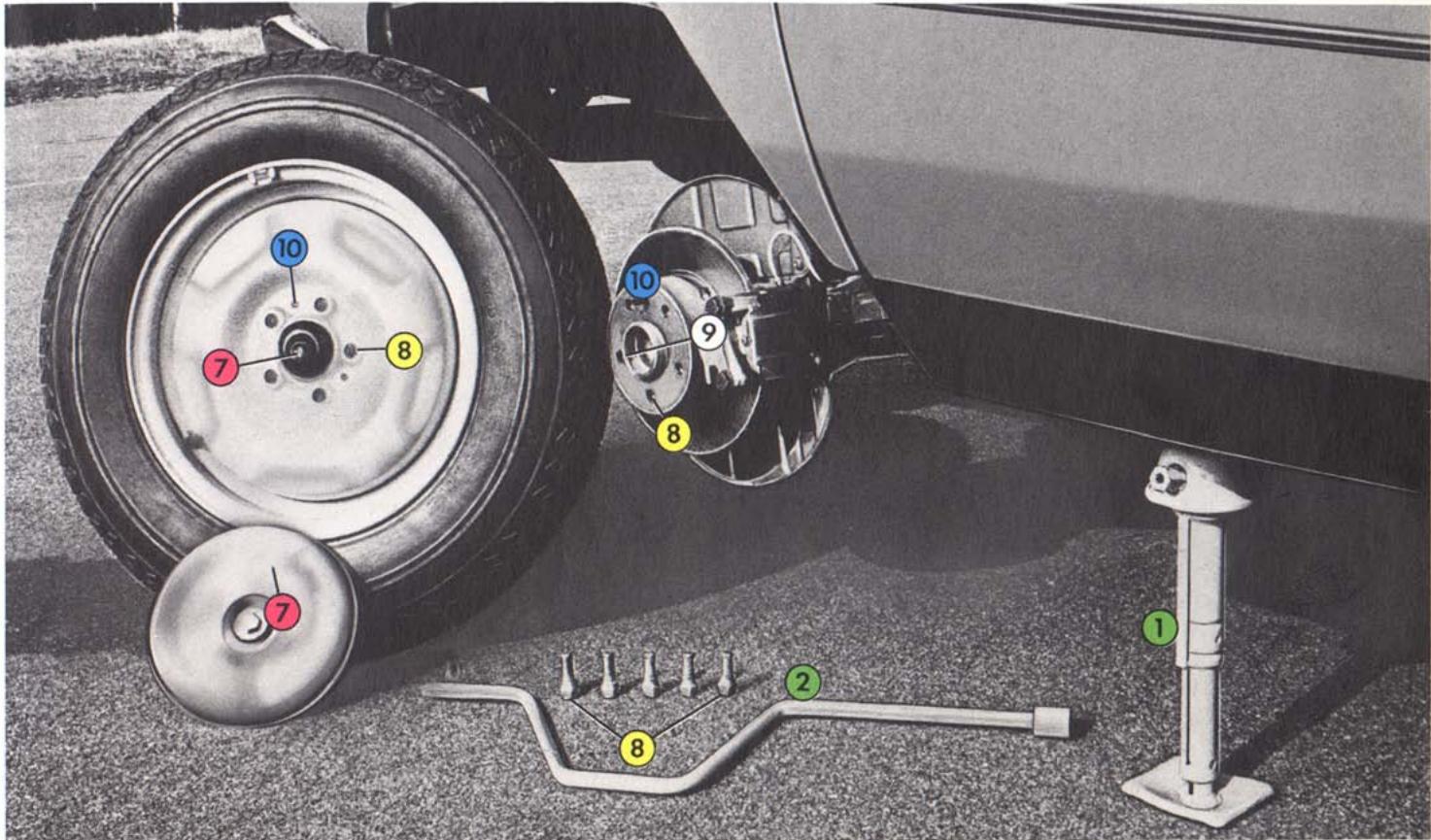

Fig. 29 - Remplacement d'une roue

1 - Cric
2 - Démonte-roue
7 - Vis d'enjoliveur

8 - Vis de roue, passages et logement
9 - Moyeu de roue
10 - Têton et orifice de centrage

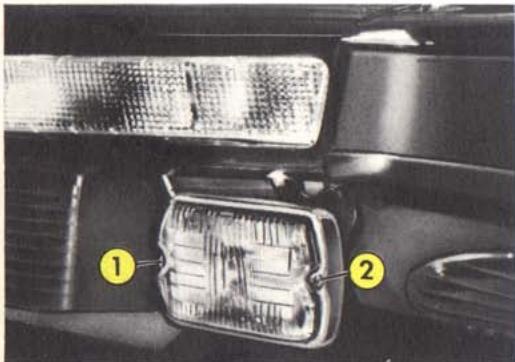

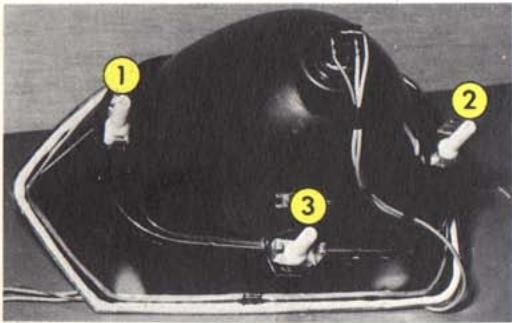

Fig. 30 - Réglage des projecteurs

1 - 2 - Latéral
3 - Hauteur

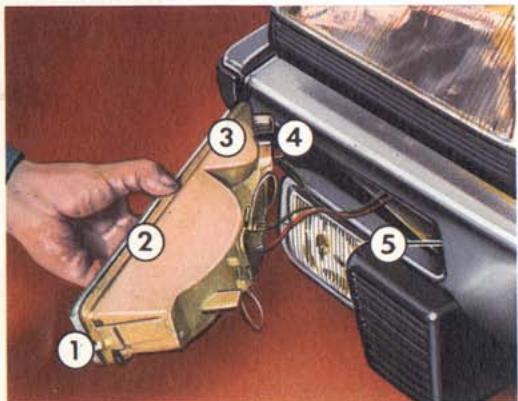

1 - 2 - Vis de maintien du bloc optique

Réglage des projecteurs

Fig. 30

Capot ouvert, les commandes de réglage sont accessibles de l'intérieur du compartiment moteur.

Les différents réglages ne peuvent toutefois être correctement effectués que dans un atelier disposant de l'équipement de contrôle nécessaire.

Réglage latéral

Manœuvrer l'un ou l'autre des manchons (Rep. 1 et 2), situés de part et d'autre du projecteur.

Réglage hauteur

Manœuvrer le manchon (Rep. 3) situé au-dessous du projecteur.

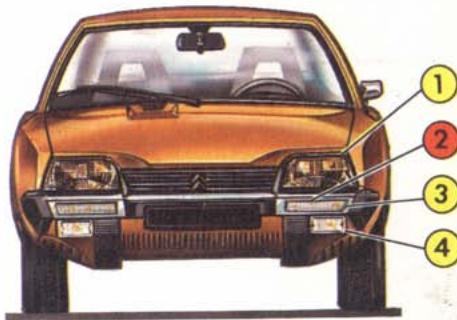

Remplacement d'une lampe

Anti-brouillard

Fig. 31

Le changement de ce type de lampe (halogène) doit se faire projecteurs éteints depuis quelques minutes.

Ne pas manipuler l'ampoule avec les doigts ou un chiffon pelucheux.

• Défaire les deux vis (Rep. 1 et 2) maintenant l'ensemble optique.
• Libérer le ressort de maintien du support de lampe.
• Tirer le support pour le dégager.
• Débrancher la lampe en appuyant sur l'ampoule, tout en la faisant pivoter.
• Mettre la lampe neuve en place par introduction de sa douille métallique plate entre les linguets de maintien préalablement soulevés.

Lors de la remise en place de l'ensemble optique, respecter le positionnement initial de sa partie supérieure.

Phares

Fig. 32

à

34

Le changement de ce type de lampe (halogène) doit se faire projecteurs éteints depuis quelques minutes.

Ne pas manipuler l'ampoule avec les doigts ou un chiffon pelucheux.

Dépose

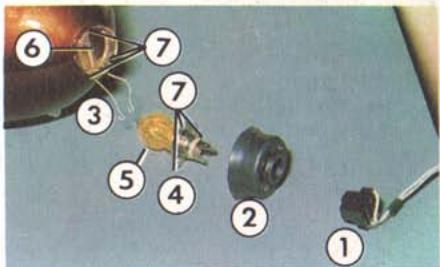

• Enlever successivement le connecteur (Rep. 1) puis le protecteur en caoutchouc (Rep. 2) en les tirant vers l'arrière.
• Écarter les ressorts de maintien (Rep. 3) pour les libérer de leurs crans respectifs de verrouillage, puis les rabattre.
• Dégager l'ampoule défectueuse (Rep. 5) en la tirant hors de la parabole du projecteur par sa collerette métallique (Rep. 4).

Pose

• Ne pas oublier, en introduisant l'ampoule neuve dans la parabole (Rep. 6), de respecter l'orientation des linguets de collerette par rapport aux trois crans correspondants.
• Prendre soin de relever les ressorts (Rep. 3) en les pinçant pour les enclencher dans leurs crans respectifs de verrouillage.
• Remettre le protecteur caoutchouc (Rep. 2) en place et rebrancher le connecteur (Rep. 1).

Toujours avoir à disposition, dans la voiture, un jeu complet de lampes de rechange.

3 - Ressorts de maintien

4 - Collerette d'ampoule

1 - Connecteur
4 - Collerette d'ampoule
2 - Protecteur
5 - Ampoule
3 - Ressorts de maintien
6 - Orifice de parabole
7 - Linguets et crantages correspondants

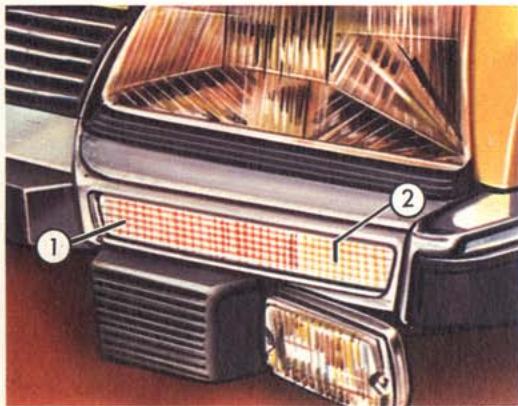

Fig. 35 - Boîtiers de signalisation AV

1 - Indicateurs de direction
2 - Feux de position

Fig. 36 - Boîtiers de signalisation AV

3 - Languette de verrouillage
4 - Charnières d'accrochage interne
5 - Passage tournevis

Les lampes des feux de signalisation sont placées dans des boltiers situés aux avant et arrière gauches et droits de la voiture.

Les spécifications détaillées de ces lampes figurent, en correspondance de chacune d'elles, sur les fonds de boltiers. Elles sont en outre précisées au « Tableau des lampes », page 55.

Boltiers de signalisation avant

Fig. 35

36

Ils comprennent les feux suivants : Indicateurs de direction (Rep. 1) Feux de position (Rep. 2).

Démontage

• Appuyer légèrement sur le couvercle transparent du boîtier, côté extérieur du véhicule.
• Introduire l'extrémité plate d'un tournevis dans l'interstice ainsi réalisé (Rep. 5).
• Faire levier latéralement avec le tournevis afin d'exercer une pression sur la languette de verrouillage (Rep. 3) et libérer un côté du boitier.
• Dégager le boîtier de son logement par une traction latérale vers l'intérieur pour libérer son autre côté du point charnière d'accrochage (Rep. 4).

Dépose des lampes

Équipement « Gelbon »

Tirer directement sur la douille plastique et sortir l'ampoule par pivotement.

Équipement « Seima »

Dégager les languettes de maintien, tirer sur la douille plastique puis sortir l'ampoule.

Pose des lampes

Équipement « Gelbon »

Mettre une nouvelle ampoule dans la douille plastique. Réintroduire la douille dans son l'ogement en prenant soin d'en bien positionner l'ergot de centrage.

Équipement « Seima »

Remettre la douille plastique en respectant le sens de correspondance des languettes de maintien.

Remontage

• Replacer le boîtier dans son logement en l'introduisant d'abord par son côté extérieur afin d'assurer l'accrochage (Rep. 4).
• Faire pivoter ensuite le boîtier vers l'intérieur voiture jusqu'à verrouillage complet (Rep. 5).

Voyants et cadrans de bord

Le remplacement des lampes doit être effectué par un agent Citroën,

Boltiers de signalisation arrière

Fig. 37 38

Porte ouverte, ils sont accessibles de l'intérieur du coffre.

Ils comprennent, de haut en bas, les feux suivants :

Lanternes et stops (Rep. 1)

Recul (Rep. 2)

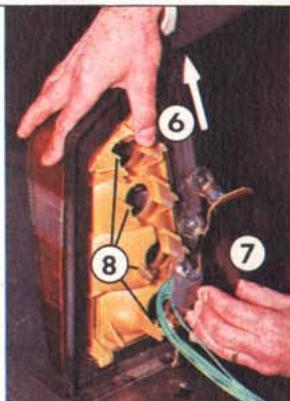

• Soulever la patte-ressort de verrouillage (Rep. 6).
• Dégager le porte-lampes (Rep. 7) par traction, tout en le soulevant.
• La lampe défectueuse une fois changée, replacer le support de lampes dans ses crans de maintien (Rep. 8)

Plaque de police arrière

Équipement « Seima »

Porte de coffre ouverte, les deux lampes sont accessibles entre doublure et panneau extérieur. Faire pivoter l'ampoule défectueuse en appuyant légèrement puis tirer.

Équipement « Gelbon »

Déposer le couvercle du boitier transparent en tirant sur ses extrémités latérales.

Coffre

Dégager la lampe navette en écartant les lames latérales de maintien et contact.

Capot

Faire pivoter la lampe pour en dégager les ergots de maintien et tirer.

Cendrier avant

Le cendrier étant déposé, tirer sur l'ampoule.

Allume-cigare

Déposer d'abord le cendrier avant, puis tirer vers le bas le support de fils noir. Enlever le support de lampe puis en dégager l'ampoule par torsion, côté fente.

Remontage ▶ Placer la fente du support de fils noir dans la languette plastique verte.

Boîte à gants

Faire pivoter l'ampoule et tirer.

Plafonnier

Faire basculer le boîtier à l'aide de la fente située à l'arrière et le dégager de l'avant.

Remontage ▶ Engager les ergots avant puis pousser l'arrière.

1 2 3 4 5

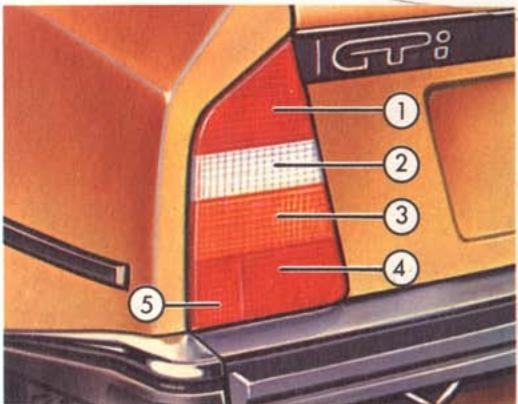

Fig. 37 - Boîtiers de signalisation AR

1 - Lanternes et stops

4 - Feux de brouillard

2 - Recul

5 - Catadioptres

3 - Indicateurs direction

Fig. 38 - Boîtiers de signalisation AR

6 - Patte-ressort de verrouillage
7 - Porte-lampes
8 - Crans de maintien

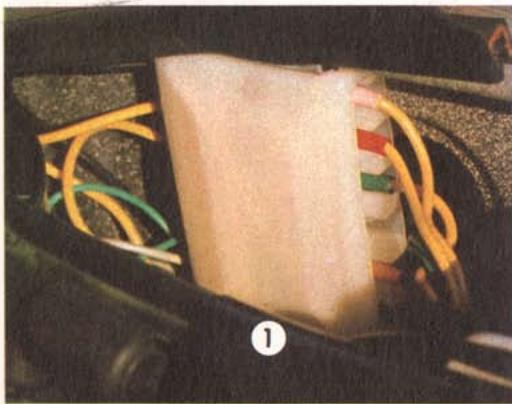

Fig. 39 - Remplacement d'un fusible 1 - Boîtier fermé

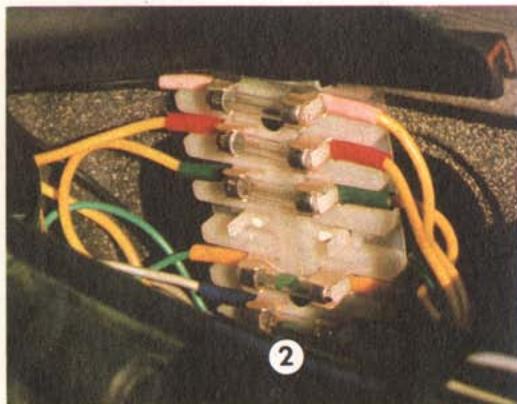

Fig. 40 - Remplacement d'un fusible 2 - Boîtier ouvert

Remplacement d'un fusible

Fig. 39

40

il est nécessaire, avant de remplacer un fusible, d'avoir reconnu la cause de l'incident et d'y avoir remédié.

Les 6 fusibles protégeant le circuit sont placés à l'intérieur d'un boîtier situé sous capot, sur la joue d'aile avant gauche. Enlever le couvercle du boîtier en le tirant.

Remplacer le fusible défectueux par un fusible de même ampérage.

Tableau des fusibles

Suivant équipement

16 A

Chauffage.

16 A

Éclairage compteur kilométrique et compte-tours.

Voyant minimum carburant.

Rhéostat et récepteur de jauge.

Relais lève-glaces.

Relais chauffage.

Voltmètre thermique.

Avertisseur sonore.

Voyant usure freins avant.

Niveau « LHM ».

Pression hydraulique.

Voyant température d'eau.

Pression huile moteur.

Éclairage jauge huile moteur.

Température huile moteur.

Essuie-glace et temporisation.

Lave-glace.

Indicateurs direction AV et AR.

Signal de détresse.

Stops.

Montre.

Excitation alternateur.

Relais d'avertisseur à compresseur.

16 A

Lève-glace avant gauche et droit.

1

2

3

Éclairage boîte à gants.

Rétroviseur extérieur avant gauche.

Voyant de frein de secours

et d'immobilisation.

Température d'eau (Indicateur

et Récepteur).

Allume-cigare.

Feux de recul.

Lunette arrière.chauffante.

Éclairage sous-capot.

Éclairage coffre.

Éclairage intérieur.

Lunette arrière et voyant.

Bornes radio.

4

Feux arrière de brouillard et voyant.

5

Relais de feux de brouillard AV et AR.

Eclairage tableau de bord.

Eclairage commande de chauffage.

Eclairage plaque de police arrière.

Eclairage allume-cigare.

Eclairage voyant température eau.

Eclairage clé de contact.

Voyant des lanternes.

Lanternes avant et arrière.

16 A

10 A

10 A

Remplacement de la batterie

Fig. 41

Références : 12 V - 300/60 Ah.

• Débrancher les bornes en commençant toujours par la négative (Rep. —).
• Déposer le régulateur de tension (Rep. R) en le tirant vers le haut.
• Dévisser les écrous de la barrette de maintien.
• Faire glisser la batterie vers l'axe voiture puis l'enlever en la soulevant.
• Au remontage, s'assurer que le rebord de la batterie est bien placé sous la barrette de maintien.
  • Veiller à la bonne orientation des bornes.

Remplacement d'une bougie

Fig. 42

Références :

Montes série

AC 42 FS BERU 240-14 BOSCH W 225 T 35 CHAMPION L 87 Y EYQUEM 705 S MARCHAL 35/1 B

Montes autorisées

MARELLI CW 7 N

Écartement des électrodes : 0,6 à 0,7 mm

Démontage

Déconnecter le fil d'alimentation, débloquer puis dévisser la bougie à la clé.

Remontage

Coiffer l'extrémité supérieure de la bougie avec un tube caoutchouc et visser à la main le plus loin possible. Terminer à la clé en serrant sans excès.

Reconnecter le fil d'alimentation en prenant soin de remettre en place le cache de protection.

Ne pas monter de bougies dont l'écartement est incorrect.

Fig. 41 - Remplacement de la batterie

• Borne positive
  — Borne négative
  R Régulateur de tension

0,6 a 0,7 mm

Fig. 42 - Bougies Écartement des électrodes

Fig. 43 - Remorquage par l'avant

1 - Patte d'accrochage
2 - Boucle de câble

1 2 3 4

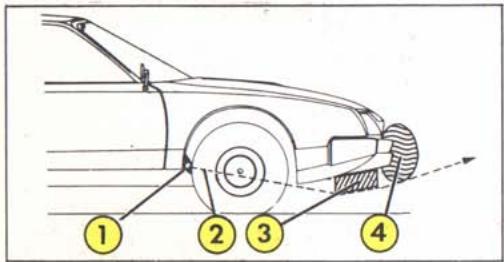

Fig. 44 - Remorquage par l'avanît

1 - Patte d'accrochage
3 - Madrier

2 - Câble
4 - Rembourrage

GT-8 GROZEN CENTER 5 5

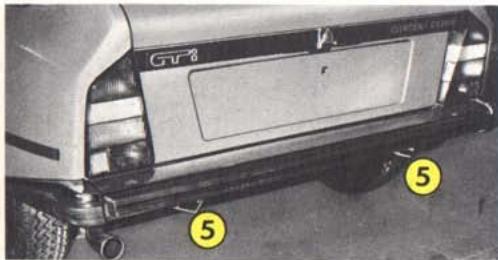

Fig. 45 - Remorquage par l'arrière 5 - Anneaux d'accrochage

Remorquage

Fig. 43

à

45

En soulevant la voiture

- Par l'avant -

• Accrocher un câble (Rep. 2) aux trous respectivement prévus dans les pattes (Rep. 1).
• Interposer un madrier (Rep. 3) sous l'arrière des butoirs caoutchouc avant, à proximité de leur fixation.
• Interposer un rembourrage (Rep. 4) au long du pare-chocs, afin de protéger les tôles d'habillage, chromes et projecteurs.
• Soulever progressivement et sans à-coups.

- Par l'arrière -

Procéder de même en utilisant les anneaux (Rep. 5).

Voiture au sol

- Ne peut s'effectuer que circuit hydraulique en pression.

Au cas contraire et exceptionnellement, ne remorquer la voiture que sur de faibles distances et bon revêtement.

Levage

Fig. 46

- Ne jamais prendre appui sur les longerons.

Utiliser impérativement les emplacements suivants :

A

Points de levage

▶ Sous roues avant et arrière.

B

Points d'appui du cric sous caisse

Pour changement de roue.

c

Points d'appui du cric

Points d'appui du cric

▶ Sous caisse.

E

Points d'appui (cales en E)

Pour levage avec pont à 2 colonnes.

F

Points d'appui (cales en E et F)

Pour levage avec élévateur à fourche.

Toute déformation des longerons entraînerait inévitablement : un parallélisme défectueux des essieux, une mauvaise filtration des bruits et résonnances, une mauvaise répartition du freinage.

A E B F B A

Fig. 46 - Points de levage

Remplacement, en dépannage, du liquide vert « LHM »

En cas d'urgence, il est possible d'utiliser en remplacement du liquide vert « LHM » une huile moteur fluide « SAE 10 » ou « SAE 20 », ou une huile pour boîte de vitesses automatique « Type A - Suffixe A » ou « Dexron ».

Il faut alors faire effectuer, dès que possible, par un agent Citroën, une vidange du réservoir et refaire le plein avec le liquide minéral vert « LHM ».

Opacité sur pare-brise

Dès l'apparition d'un voile sur le pare-brise, dès que l'essuie-glace étend les dépôts formés sur le pare-brise au lieu de les effacer nettement, mettre le lave-glace en fonction par impulsions successives sur le levier de commande (4 ou 5 suffisent).

Obturateur anti-neige

Suivant équipement _

Il est fixé sur la grille de prise d'air à droite du capot.

Étant spécialement prévu pour utilisation lors de chutes de neige, il est indispensable de l'enlever en temps normal.

Dépose

▶ Tirer sur l'extrémité arrière de l'obturateur puis en dégager l'avant par pivotement vertical.

Pose

Engager dans la partie correspondante de la grille de prise d'air l'ergot avant de l'obturateur, puis en verrouiller l'extrémité arrière par rabattement.

Serrures bloquées par le gel

Préventivement

Au début de la saison froide, introduire dans les serrures une petite quantité de glycérine ou de glycol avec une burette ou un comptegouttes.

En dépannage

▶ Chauffer légèrement la clé de serrure à la flamme d'une allumette ou d'un briquet, avant de la réintroduire.

CARACTÉRISTIQUES TECHNIQUES

Généralités 44
Moteur 46
Transmission 48
Installation hydraulique 49
Suspension 49
Freinage 50
Direction et roues 52
Équipement électrique 54
Carrosserie et aménagements intérieurs 56

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg

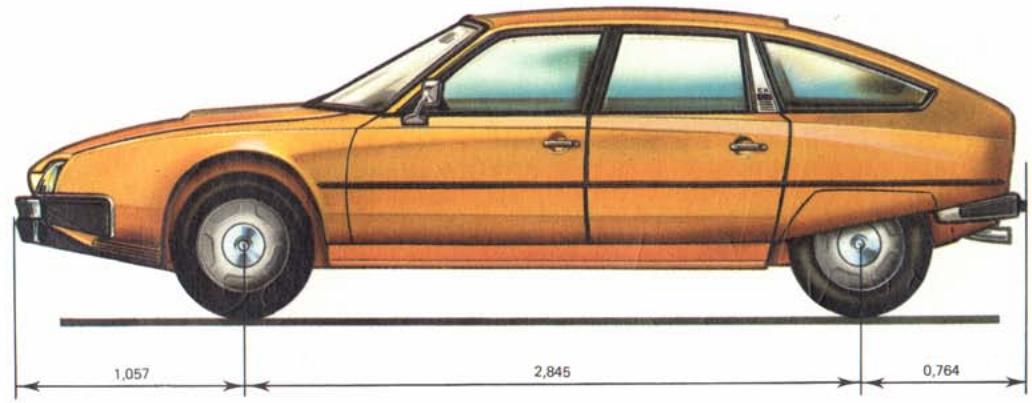

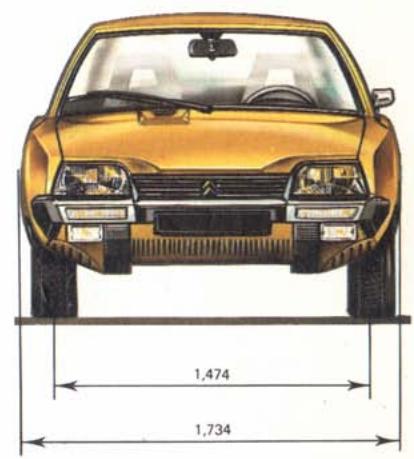

Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

Cotes d'encombrement	2,845 m	Empattement
	1,474 m	Voie avant
	1,360 m	Voie arrière
	4,666 m	Longueur hors-tout
	1,734 m	Largeur hors-tout
	1,360 m	Hauteur à vide
	1,057 m	Porte-à-faux avant
	0,764 m	Porte-à-faux arrière

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg
Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg
Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg
Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg
Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

Puissance administrative	13 CV	Conduite intérieure4 portes - 5 placesTraction avant
Vitesse maximale théorique	189 km/h Méca.	Démarrage en côte, au PTR :12 %
	180 km/h C Matic
Vitesses en km/h aux 1 000 tr/mn		BV MECANIQUE	C MATIC
		Renvoi 13/62	Renvoi 14/61
	1^re	7,8	8,5
	2^e	13,5	14,7
	3^e	19,8	21,7
	4^e	26,4	28,8
	5^e	33,8	36,9
	AR	7,9	8,6
Poids et répartition sur essieux		1 375 kg	A vide, en ordre de marche
		935 kg	Sur l'avant
		440 kg	Sur l'arrière
		1 850 kg	Maximal autorisé en charge
		1 100 kg	Sur l'avant
		750 kg	Sur l'arrière
		3 150 kg	Avec remorque freinée 1 300 kg
		2 630 kg	Avec remorque non freinée 680 kg
Cotes d'encombrement		2,845 m	Empattement
		1,474 m	Voie avant
		1,360 m	Voie arrière
		4,666 m	Longueur hors-tout
		1,734 m	Largeur hors-tout
		1,360 m	Hauteur à vide
		1,057 m	Porte-à-faux avant
		0,764 m	Porte-à-faux arrière

1,057 2,845 0,764

Fig. 47 - Cotes d'encombrement

Généralités	Désignation	M 23/622
	Cylindres	4 - en ligne
	Alésage	93,5 mm
	Course	85,5 mm
	Cylindrée	2 347 cm ^3
	Rapport volumétrique	8,75/1
	Puissance maximale	94 kW à 4 800 tr/mn
	Couple moteur maximal	20,1 m. daN à 3 600 tr/mn
	Vitesse rotation maximale	BV Mécanique ▶ 5 600 tr/mn
		C Matic ▶ 5 500 tr/mn

Distribution	Par chaîne, côté droit
	Arbre à cames latéral
Alimentation	Carburant	Essence « Super »
	Réservoir carburant	Capacité 68 litres
	Système d'injection	Électronique
	Pompe à essence	Électrique
	Filtre à air	Sec, longue durée

Graissage	Pression huile pour 100 °C	3 bar à 2 000 tr/mn
	Capacité carter moteur	4,6 litres
	Après échange cartouche filtre	5,3 litres

Refroidissement

Capacité (y compris chauffage)

12,3 litres

Allumage	Avance dynamique	25° à 2 500 tr/mn
	Batterie	12 V 300/60 Ah
	Bougies	AC 42 FS - Béru 240-14 Bosch W 225 T 35

Fig..48 - Coupe moteur

Embrayage

Entre moteur et boîte de vitesses.

Monodisque, fonctionnant à sec.

Commande par pédale.

Boîte de vitesses et renvoi

Ensemble fixé en bout du moteur.

Sans prise directe.

Comporte : 5 rapports AV synchronisés > Mécanique 1 rapport AR

3 rapports AV 1 rapport AR > C Matic

Commande mécanique par levier au plancher.

Le différentiel commande, par l'intermédiaire d'arbres de transmission munis de joints homocinétiques, les roues avant qui sont motrices et directrices.

Démultiplication B.V.

	BV MECANIQUE		C MATIC
	Renvoi 13/62	Renvoi 14/61	Renvoi 13/62
1^re	3,166	3,166	2,176
2^e	1,833	1,833	1,133
3^e	1,250	1,250	0,75
4^e	0,939	0,939
5^e	0,733	0,733
AR	3,153	3,153	2,388

Démultiplication totale

	BV MECANIQUE		C MATIC
	Renvoi 13/62	Renvoi 14/61	Renvoi 13/62
1^re	15,102	13,797	10,381
2^e	8,743	7,989	5,405
3^e	5,962	5,446	3,577
4^e	4,480	4,093
5^e	3,497	3,195
AR	15,041	13,742	11,394

Installation hydraulique

Réservoir de grande capacité.

Pompe haute-pression.

Conjoncteur-Disjoncteur.

Accumulateur hydropneumatique.

Volume de « LHM » pour faire le plein après vidange

Volume de l'accumulateur principal hydropneumatique _

Pression maximale de l'accumulateur principal

Pression maximale d'utilisation

4 litres environ.

0,400 litre.

175 bar.

175 bar.

Suspension

Roues indépendantes à l'avant et l'arrière.

A l'avant ▶ Chaque pivot de roue est relié au cadre d'essieu par deux bras à articulation longitudinale, incliné de 10° vers l'avant, formant un parallélogramme.

Le bras supérieur de chaque parallélogramme vient prendre appui sur le piston du cylindre de suspension par l'intermédiaire d'une tige de poussée et sur les butées par l'intermédiaire d'une palette.

Les bras supérieurs sont reliés par une barre stabilisatrice.

A l'arrière ▶ Chaque moyeu de roue est relié au cadre d'essieu par un bras à articulation transversale.

Le bras vient prendre appui sur le piston du cylindre de suspension par l'intermédiaire d'une tige de poussée et sur les butées par l'intermédiaire d'une palette.

Les bras sont reliés par une barre stabilisatrice.

Équilibrage automatique des pressions dans les cylindres de suspension d'un même essieu.

Correcteur d'assiette automatique. Possibilité de faire occasionnellement évoluer la hauteur de la voiture à partir du poste de conduite.

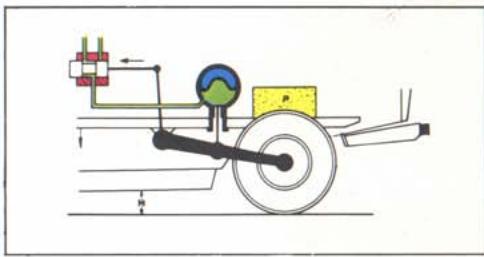

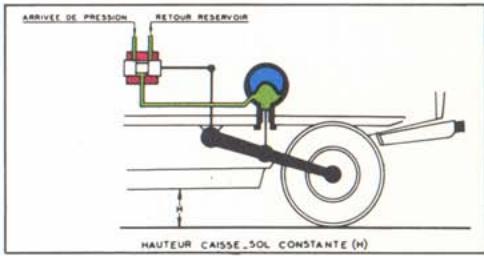

ARRIVEE DE PRESSION RETOUR RESERVOIR HAUTEUR CAISSE_SOL CONSTANTE (H)

Fig. 49 - Correction d'assiette

Frein principal

A disque sur les roues avant et arrière.

Étriers à pistons apposés.

Diamètre des disques avant ▶ 260 mm

Diamètre des disques arrière ▶ 224 mm

Diamètre des cylindres de roue avant ▶ 42 mm (2 × 2 opposés)

Diamètre des cylindres de roue arrière ▶ 30 mm 2 opposés)

Surface totale du frein ▶ 294 cm²

Commande hydraulique par pédale ▶ Liquide minéral vert « LHM » exclusivement

Assistance assurée par pression provenant d'une réserve d'énergie.

Limitation automatique du freinage sur l'essieu arrière en fonction de la charge.

Au tableau de bord :

Avertisseur lumineux de la valeur minimale de la pression de freinage.
Avertisseur lumineux de l'usure des garnitures des freins avant.

(Rattrapage automatique de l'usure des garnitures.)

Frein de secours et immobilisation

Sur les disques des roues avant.

Mâchoires indépendantes du frein principal.

Surface totale du frein ▶ 49 cm²

Rapport des bras de levier ▶ 1/123

Commande mécanique par levier.

Au tableau de bord :

Avertisseur clignotant de fonctionnement.

TIOIRS DISTRIBUTEURS SPHERE SUSPENSION AR HP VENANT DE L'ACCUMULATEUR PRINCIPAL BLOC DE FREINAGE AV BLOC DE FREINAGE AR RETOUR RESERVOIR PISTONS DISQUE DISQUE PISTONS

Fig. 50 - Schéma de freinage

Direction

Type à crémaillère.

Liaison aux pivots de roue par barre d'accouplement.

A commande hydraulique alimentée par le circuit de la voiture.

Dispositif d'asservissement permettant d'augmenter le rappel en ligne droite en fonction de la vitesse du véhicule.

Diamètre du volant	380 mm
Démultiplication totale du mouvement	1/13,5
Diamètre de braquage	11,80 m	– Entre murs
	10,90 m	– Entre trottoirs

Roues

Largeur	5,5 pouces
Diamètre	14 pouces
Circonférence de roulement sous charge	1,970 m
Fixation	5 vis

Pneumatiques

Pressions en bar

MONTES	CARACTÉRISTIQUES	AV	AR	RS
Série	MICHELIN 185 HR 14 XVS Tubeless	2,1	2,2	2,4
Autorisée	MICHELIN 185 R 14 X (M + S) Tubeless	2,1	2,2	2,4

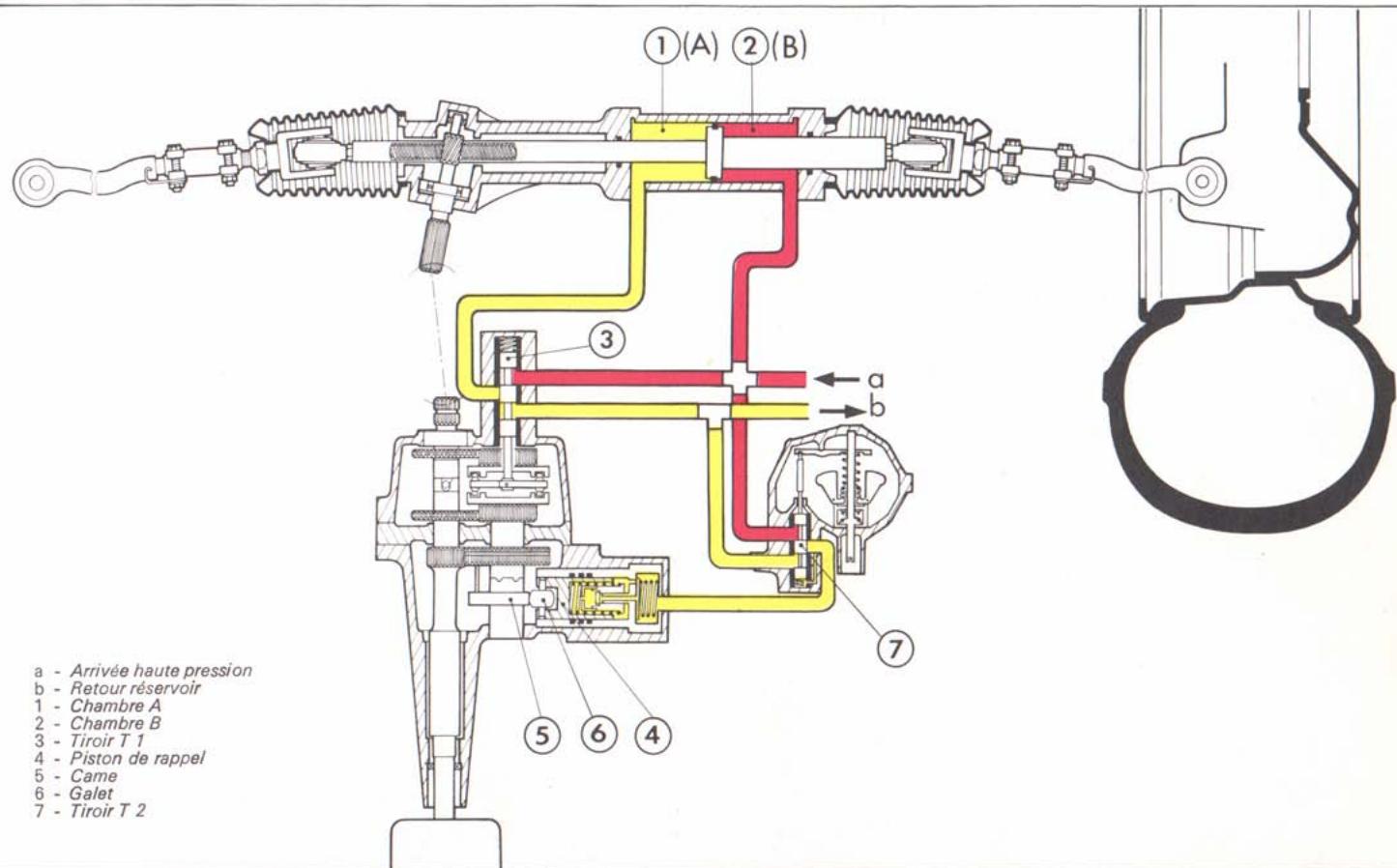

①(A) ②(B) a - Arrivée haute pression b - Retour réservoir 1 - Chambre A 2 - Chambre B 3 - Tiroir T 1 4 - Piston de rappel 5 - Came 6 - Galet 7 - Tiroir T 2

Fig. 51 - Direction asservie

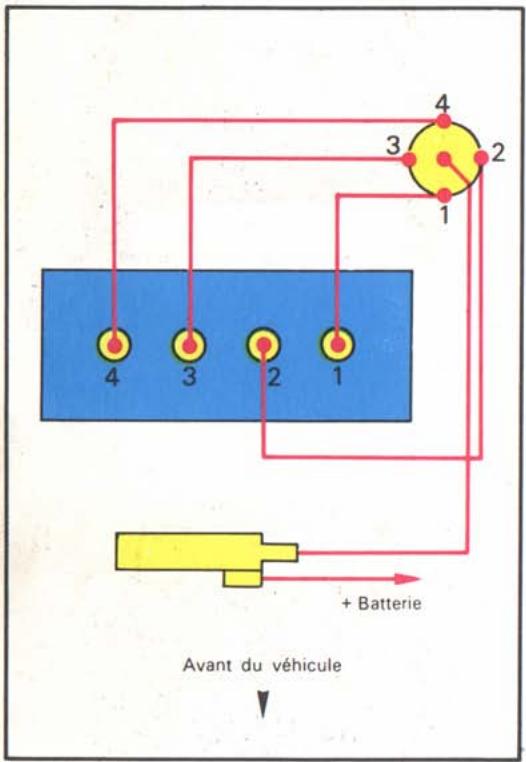

4 3 2 1 4 3 2 1 + Batterie Avant du véhicule

Fig. 52 - Schéma de principe de montage du faisceau d'allumage

Équipement électrique

12 volts

Alternateur

• Puissance maximale | 1 120 W
• Début de charge | 1 100 tr/mn

Batterie

• Capacité | 300/60 Ah
• Négatif | A la masse

Démarreur

• Puissance | 1 400 W
- Enclenchement | Par solénoïde et pignon à roue libre

Allumeur

• A déclenchement magnétique

Fusibles

• 3 | 16 ampères
• 2 | 10 ampères
• 1 | 16 ampères

Projecteurs

• Route et croisement | 2 de type « Halogène »
  • Anti-brouillard | 2 de type « Halogène »
  • Feux de recul | 2

Moteur d'essuie-glace à 3 vitesses - Lave-glace électrique - Lève-glaces électrique - Ventilateur du système d'air pulsé à 3 vitesses - Avertisseurs optique et sonore - Compte-tours électronique - Montre à quartz - Chauffage électrique de lunette arrière - Allume-cigare - Voyants d'alerte - Équipement radio.

Éclairages intérieurs

Allume-cigare, boîte à gants, clef de contact, cendrier avant, commande de chauffage, montre, plafonnier, tableau de bord, coffre, capot.

12 volts

Tableau des lampes

	Fonctions		Puissances		Types
	Projecteurs
Feux de route et feux de croisement Feux anti-brouillard (avant)			55-60 W 55 W	H 4 - Halogène H 2 - Halogène suivant H 3 - Halogène équipement

Signalisation

Lanternes avant et arrière	5	W	R 19-5
Éclairage plaque de police arrière	5	W	R 19-5
Indicateurs changement de direction	21	W	P 25-1
Feux de stop	21	W	P 25-1
Feux de recul	21	W	P 25-1
Feux arrière de brouillard	21	W	P 25-1

Éclairage intérieur

Plafonnier	7	W	Navette Longueur 38 T.T.
Eclairage clef de contact	2	W	T 8/2
Eclairage allume-cigare	1,2	W	T 5 Wedge base
Eclairage cendrier avant	1,2	W	T 5 Wedge base
Eclairage boîte à gants	2	W	T 8/2
Eclairage coffre	5	W	C 11
Eclairage sous-capot	10	W	R 19/10

Tableau de bord

Compteur kilométriqueMontreIndicateur de chargeVoyants d'alerteTachymètreCompte-toursLecteur de carte

3W2W2W1,2W4W4W5W

T 10W 10T 10T 5BA 9 SBA 9 SC 11

Wedge base 24 VWedge baseWedge baseWedge base14 V14 V

Fig. 53 - Éclairage extérieur et signalisation avant

1 - Projecteurs code|route 3 - Feux de position

2 - Indicateurs direction 4 - Anti-brouillard

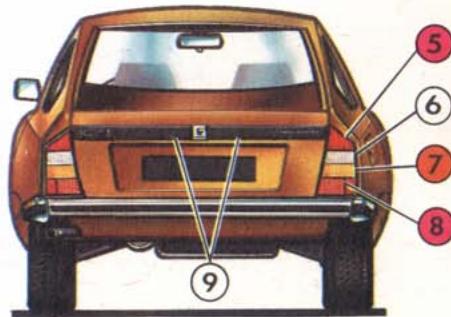

Fig. 53 bis - Éclairage extérieur et signalisation arrière

5 - Lanternes et stops 8 - Feux de brouillard

6 - Feux de recul 9 - Plaque de police

7 - Indicateurs direction

Le remplacement des lampes du tableau de bord et d'éclairage de clef de contact doit être effectué par un agent Citroën.

Fig. 54 - Lecteur de carte

Carrosserie

Berline 5 places.

Caisse monocoque fixée par liaisons élastiques à un cadre supportant l'ensemble motopropulseur et les essieux avant et arrière.

Carrosserie auto-porteuse ▶ 4 portes latérales.

1 coffre arrière dont volume : En valises 328 dm³ Total 475 dm³

Glaces descendantes sur portes latérales.

Lève-glaces électrique sur portes avant.

Surface vitrée ▶ 293 dm².

Serrures à dispositif de sécurité évitant l'ouverture accidentelle lors d'un choc.

Dispositif de sécurité aux portes latérales permettant d'interdire l'ouverture de l'extérieur, conducteur et passagers étant dans la voiture.

Dispositif de sécurité « enfants » aux portes latérales arrière, empêchant toute ouverture de l'intérieur mais permettant d'ouvrir de l'extérieur.

Équilibrage d'ouverture du capot — Équilibrage d'ouverture de la porte de coffre.

Aménagements intérieurs

Sièges avant séparés réglables longitudinalement, en inclinaison du dossier et en hauteur de l'assise.

Accoudoirs sur les quatre portes — Accoudoir central éclipsable sur banquette arrière.

Crochets porte-vêtement à l'arrière — Ceintures de sécurité 3 points aux places avant.

Ancrages pour ceintures 3 points aux places latérales arrière — Ancrage pour ceinture 2 points à la place centrale arrière.

Rétroviseur intérieur «jour/nuit» — Rétroviseur extérieur réglable automatiquement de l'intérieur du véhicule, côté conducteur.

Allume-cigare — Cendrier avant sur console centrale — Cendriers arrière dans les panneaux des portes.

Pare-soleil réglables, avec miroir de courtoisie côté passager et pochette porte-cartes côté conducteur.

Boîte à gants grande capacité — Vide-poche dans les portes avant.

Poches à soufflet au dos des sièges avant — Aération par système d'air pulsé, trois vitesses.

Chauffage à réglage d'intensité — Chauffage électrique de la lunette arrière.

Radio avec haut-parleurs incorporés dans les portes avant.

Pare-soleil de lunette arrière

Deux stores indépendants, à enrouleur, permettent d'intercepter les rayons solaires sans toutefois altérer la visibilité extérieure arrière.

Fermeture

Remonter le store en tirant sur la languette prévue à cet effet, puis accrocher celle-ci au piton situé au-dessus de la lunette arrière.

Ouverture

Procéder inversement en prenant soin de ne pas lâcher brusquement le store en début d'enroulage.

Lecteur de carte

Fig. 54

Fonctionne lors de la mise en action de l'éclairage extérieur de la voiture.

Marche

Faire pivoter le socle de lampe à gauche ou à droite selon le sens d'éclairage désiré.

Arrêt

▶ Ramener le socle de lampe en position médiane.

RENSEIGNEMENTS DIVERS

Rodage, révision, garantie 58
Conduite et Coût d'utilisation 58
Caravaning 59
Identification du véhicule 59
Déplacement à l'étranger 60
Pièces de rechange 64

Nous attirons particulièrement votre attention sur les paragraphes « Rodage » et « Révision et garantie ».

Si vous vous déplacez à l'étranger, les traductions en quatre langues des préconisations de ravitaillement peuvent vous être utiles auprès des stations-service.

Rodage

Pendant les 1 000 premiers kilomètres, ne pas dépasser, dans chaque rapport, les vitesses maximales repérées sur le tachymètre par des flèches rouges. Ne pas dépasser la correspondance de 4 000 tr/mn au compte-tours. Éviter ensuite de trop monter les régimes et ne rouler librement qu'au delà de 2 000 km.

Éviter également pendant cette période :

• les accélérations trop brusques,
• les freinages trop énergiques (les garnitures doivent être rodées),
• les longs parcours à régime constant,
• l'essouflement du moteur à des régimes trop bas.

Révision et garantie

Il est remis, à la livraison de la voiture, un Guide d'entretien comportant notamment une « Carte de Garantie » et un « Certificat de révision aux 1 000 km ».

Après les 1 000 premiers kilomètres, tout agent de la marque, qu'il ait été ou non le vendeur du véhicule, effectue une révision gratuite sur la présentation de ce « Guide d'entretien ». Seules, les fournitures sont facturées.

L'agent conserve le « Certificat de révision » et vise la « Carte de Garantie ».

Ce visa est nécessaire pour pouvoir bénéficier de la Garantie.

Influence de la conduite sur le coût d'utilisation

La façon de conduire intervient dans le coût d'utilisation d'une voiture, particulièrement en ce qui concerne les dépenses de carburant, d'huile et de pneumatiques.

Les frais d'utilisation augmentent notamment avec :

• la vitesse,
• l'utilisation fréquente et prolongée des rapports inférieurs de la boîte de vitesses,
• les accélérations et les freinages trop nombreux ou trop énergiques,
• les mouvements inutiles de la pédale d'accélérateur,
• les virages pris à grande allure,
• les pneumatiques gonflés à des pressions incorrectes.

La consommation d'huile, très variable suivant l'utilisation de la voiture, est également très influencée par le rodage du moteur et il est recommandé d'être très attentif à ce point ainsi qu'aux consignes de vidanges du « Guide d'Entretien ».

Caravaning

Les poids tractables maximaux sont :

- remorque sans frein

680 kg

- remorque avec frein (au moins à inertie)

1 300 kg

(ou 1 500 kg dans la limite du PTR indiqué page 44).

Le véhicule « CX » exigeant le montage d'un crochet de remorque spécifique Citroën, il est impérativement déconseillé d'utiliser d'autres dispositifs.

Au dessus de 900 kg, le véhicule tracteur doit être doté d'un équipement spécial montable en option.

Si vous désirez tracter une caravane ou une remorque, consultez auparavant votre agent Citroën qui vous donnera toutes précisions utiles, notamment en ce qui concerne les prescriptions administratives.

Identification

Emplacements

• Plaque constructeur
  ▶ Sous le capot, sur passage de roue droit.
• Marque à froid
  ▶ Sur la tôle de fermeture d'extension avant droite de la caisse au-dessus du passage de roue.
• Plaque moteur
  ▶ A l'extrémité du moteur, côté droit.

Renseignements

- Plaque constructeur

L'année modèle

Le type de véhicule

La série

Le numéro dans la série du type

Le poids total en charge

Le poids total roulant

- Marque à froid

▶ Le type de véhicule

La série

Le numéro dans la série du type

- Plaque moteur

▶ La marque

Le type du moteur

Le numéro de fabrication

Fig. 55

Fig. 56

S.A.A. CITROEN TYPE SERIE P.T.C. P.Y.R.

Fig. 55 - Plaque constructeur

S.A.A. CITROËN

Fig. 56 - Plaque moteur

Alerte (bloc d')....6

Allume-cigare 22

Aménagements intérieurs.... 56

Ampoules (remplacement).... 34

Ampoules (tableau) ..... 55

Antigel 27

Antivol 10

Appels de phares 15

Appui-tête 8

Arrêt du moteur 11

Assise (réglage)....8

Avertisseurs 14

B Batterie (niveau).... 24

Batterie (entretien) 27

Batterie (remplacement).... 39

Bloc d'alerte 6

Boîtier des fusibles 38

Boîte à gants 22

Boîte de vitesses 48

Bougies 39

C Capacités dos notice

Cadrans de bord 6

Capot.... 3

Caractéristiques techniques générales 44

Caravaning 59

Carburant (jauge) 6

Carburant (remplissage).... 3

Carrosserie (caractéristiques).... 56

Carrosserie (entretien).... 28

Ceintures de sécurité ..... 9

Cendriers 22

Changement de roue 32

Changement de vitesses ..... 12

Châssis (numéro).... 59

Chauffage 18

Clés 2

Clignotants 14

Climatisation 16

Coffre 3

Combiné « antivol-contact-démar-reur » 10

Commutateur d'éclairage extérieur.. 14

Compteurs 6

Compte-tours 6

Conduite et coût d'utilisation..... 58

Contact 10

Contrôle des voyants rouges ..... 6

Contrôles avant départ .. dos notice

Correcteur de hauteur 12

Cotes principales 44

D Dégivrage 20

Démarreur 10

Déplacements à l'étranger ..... 60

Désembuage 20

Détachage des garnitures ..... 30

Détresse (signal)....14

Dimensions principales ..... 44

Direction 52

Distances d'arrêt 13

Dossier (réglage) 8

E Eau (niveau).... 24

Eau (température)....6

Éclairage extérieur 15

Éclairage intérieur 22

Électrodes (écartement).... 39

Embrayage 48

Éraflures à la peinture 29

Entretien 26

Essuie-glace 14

F Feux clignotants 14

Filtre à air 27

Freins 12-50

Fusibles 38

G Garantie 58

Garde au sol (réglage)....12

H Huile boîte de vitesse (jauge) ..... 24

Huile moteur (niveau).... 6-24

Huile moteur (remplissage).... 24

Huile moteur (voyant)....

Hydraulique (remplissage)..... 24

Hydraulique (voyant)....

Identification du véhicule ..... 59

Incidents 31

Indicateurs de direction ..... 14

Indicateur de vitesse .....

Installation électrique.... 54

Installation hydraulique ..... 49

J Jauge de carburant .....

L Lampes (remplacement).... 34
Lampes (tableau).... 55
Lavage carrosserie 28
Lave-glace (commande)..... 14
Lave-glace (remplissage)..... 24
Levier des vitesses 12
Liquide vert « LHM » 24
Lunette arrière (chauffage).... 20
Lustrage carrosserie 29

M Manivelle démonte-roue ..... 32
Marche arrière 12
Marque à froid 59
Mise en route du moteur ..... 11
Montre à quartz 6
Moteur (caractéristiques).... 46
Moteur (plaque).... 59

N Nettoyage des vitres 28
Nettoyage des garnitures 30
Niveaux (vérifications et appoints) ..... 24
Niveau de carburant 6
Numéro de châssis 59
Numéro de moteur.... 59

P Pare-soleil 22
Permutation des roues 26
Phares (commande).... 15
Pièces de rechange 65
Plafonnier 22
Plaque constructeur 59
Plaque moteur 59
Planche de bord 4
Plexiglas (nettoyage).... 28
Pneumatiques .... 26

Poids 44
Portes (ouverture)....2
Position de conduite 9
Pression d'huile moteur .....6-47
Pression hydraulique 6
Pression des pneumatiques ..... 26

R Radiateur (remplissage).... 24
Radiateur (entretien).... 27
Réglage des phares 34
Remorquage 40
Remplacement de la batterie ..... 39
Remplacement d'une bougie ..... 39
Remplacement d'un fusible ..... 38
Remplacement garnitures freins .. 6-13
Remplacement d'une lampe ..... 34
Remplacement d'une roue ..... 32
Renseignements divers 57
Retouches de peinture 29
Réservoir carburant 3
Rétroviseurs 2
Révision aux 1000 km 58
Rodage 58
Roues (remplacement).... 32
Roues (permutation).... 26

S Serrures 2
Sièges 8
Signal de détresse 14
Signalisation 14
Suspension 49

T Tableau de bord....6 Taches de goudron....29

Témoins d'usure des pneumatiques. 27
Taches sur les garnitures ..... 30
Tachymètre 6
Témoins lumineux 6
Température de l'air 16
Thermomètre d'eau 6
Thermomètre d'huile 6
Transmission 48

U Usure des garnitures des freins ....6-13
Usure des pneumatiques ..... 27
V Ventilation 18
Vérifications avant départ dos notice
Verrouillages 2
Vitesses (commande).... 12
Vitres (nettoyage).... 28
Voyants de contrôle 6

TABLE DES MATIÈRES : page1

Les descriptions et figures sont données sans engagement.La société Citroën se réserve le droit de modifier ses modèles sans être tenue de mettre à jour la présente notice.

PIÈCES DE RECHANGE

Toute pièce de rechange Citroën d'origine est une exclusivité de la marque.

Il est de l'intérêt même de l'utilisateur, pour sa sécurité et la Garantie, de refuser toute autre pièce. En effet, le montage de pièces ou d'organes autres que d'origine pourrait éventuellement entraîner la responsabilité pénale au cas où il en résulterait une non conformité à la réglementation prescrite par le « Code de la Route », notamment en ce qui concerne la sécurité, l'anti-pollution, l'anti-para-sitage et le niveau sonore des véhicules automobiles.

Un tel montage priverait, en outre, l'utilisateur de tout recours envers le constructeur. Sont plus particulièrement en cause :

• les éléments liés au freinage,
• les équipements d'éclairage-signalisation,
• les équipements moteur,
  • le système d'échappement,
• les pièces de direction, de structure et suspension.

Les développements technologiques appliqués aux différents organes des véhicules automobiles rendent de plus en plus nécessaire une collaboration étroite entre les services techniques des constructeurs d'automobiles et les laboratoires des sociétés pétrolières.
La collaboration entre Citroën et Total, qui a débuté en 1964, a été concrétisée en 1967 dans la formule :

« CITROEN PRÉFÈRE TOTAL »

Depuis cette époque, ce sont des dizaines de milliers d'heures qui ont été consacrées aux recherches et aux essais en commun, tant en laboratoire que sur routes.
Ces recherches et essais continuent : ils ont permis la mise au point de produits répondant aux conditions optimales requises par Citroën pour ses véhicules ; ils en permettront la constante amélioration : huiles moteur en premier lieu, mais aussi fluides de suspension hydropneumatique, liquides pour transmissions automatiques, liquide de freinage, huiles de boîtes de vitesses, antigel pour circuits de refroidissement, etc.
Les années de collaboration passées, ainsi que le programme de collaboration engagé, matérialisent le souci permanent de Citroën d'assurer aux véhicules de sa marque les meilleures conditions de fonctionnement et d'entretien; ils sont pour vous, utilisateurs de nos véhicules, la garantie d'obtenir chez TOTAL des produits très performants : vous trouverez leurs désignations dans la présente notice d'emploi.

CITROEN

Société Anonyme régie par les articles 118 à 150

de la loi sur les Sociétés Commerciales

117-167, quai André-Citroën, 75747 Paris Cedex 15

R.C. PARIS B 642 050 199

SIRET 642050199 00016

Pneumatiques MICHELIN 185 HR 14 XVS Tubeless Pressions ▶ 2,1 bar → AV 2,2 bar → AR 2,4 bar → RS Carburant ESSENCE SUPER Capacité ▶ 68 litres Huile moteur TOTAL GTS 15 W 40 TOTAL ALTIGRADE GTS 10 W 30 ▶ En régions très froides - Capacité ▶ 4,6 litres à sec 5,3 litres après échange cartouche filtre Huile boîte de vitesses TOTAL EXTREME PRESSION SAE 80 BV MÉCANIQUE ▶ Capacité ▶ 1,75 litre environ TOTAL FLUID T BV C MATIC ▶ Capacité ▶ 2 3 litres environ Graissage général TOTAL MULTIS Freinage hydraulique TOTAL LHM Liquide minéral vert - Capacité ▶ 4 litres Volume nécessaire pour le plein après vidange TOTAL ANTIGEL 2,6 litres EAU ▶ 9,7 litres Capacité ▶ 12,3 litres Lave-glace GLACE-NET LAVE-GLACE 1 Z ÉTÉ ▶ 1 graduation (50 cm³) pour 1 litre eau GLACE-NET HIVER LAVE-GLACE 1 Z ANTIGIVRE Hiver ▶ Suivant indications du fabricant Capacité ▶ 1 litre Batterie ▶ EAU DISTILLÉE Ne pas ajouter d'acide Références ▶ 12 volts 300/60 Ampères/heure Bougies ▶ AC 42 FS BERU 240-14 BOSCH W 225 T 35 CHAMPION L 87 Y MARCHAL 35/1 B Écartement électrodes ▶ 0,6←→0,7 mm Autres montes : page 39 Lampes ▶ Tableau page 39 Allumage ▶ Prise de contrôle à capteurs, sous patte d'élingue gauche - Compartiment moteur. CONTROLES AVANT DÉPART

Niveaux

Batterie

Carburant

Huile moteur

Lave-glace

Liquide LHM

Radiateur

Fonctionnement

Appels optiques

Appels sonores

Clignotants.

Éclairage extérieur

Feux de stop

Voyants de contrôle

Divers

Ceintures de sécurité

Garde au sol

Orientation rétroviseurs

Pressions pneumatiques

Réglage siège
