Marque	VDO Dayton
Modèle	NAVIGATIE 5500
Type de produit	Système de navigation GPS pour véhicule
Dimensions du boîtier (L × H × P)	180 × 51 × 160 mm (format DIN)
Poids	Environ 1 kg (estimation)
Alimentation	12 V CC, plage 9–16 V, consommation env. 1 A
Récepteur GPS	8 canaux, avec gyroscope et interface de signal de vitesse
Écran compatible	Moniteurs MM 5610 (6,5"), MM 5510 (7") ou MM 5010 (5,8"), format 16:9, RVB, PAL/NTSC
Guidage vocal	Pictogrammes et voix, 9 langues avec 21 voix
Cartographie	DVD-ROM 8,5 Go avec données routières européennes et guide de voyage
Navigation dynamique (TMC)	Oui, avec récepteur TMC optionnel (RDS-TMC)
Saisie de destination	Pays, ville, rue, intersection, numéro, code postal, coordonnées GPS, POI, informations voyage
Fonctions de route	Itinéraire rapide, court, autoroutes, éviter péages, optimisé trafic
Répertoire d'adresses	200 entrées minimum (catégories : domicile, travail, affaires, privé)
Ordinateur de bord	Vitesse moyenne/actuelle, temps/distance de trajet, alerte de vitesse programmable
Contrôle automatique du volume	Oui, proportionnel à la vitesse (SDVC)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et liquides.
Sécurité	Utilisation uniquement avec un support de montage adapté. Ne pas manipuler en conduisant.
Pièces détachées et réparabilité	Consulter un centre agréé VDO Dayton pour les réparations. Pièces disponibles sur demande.
Informations générales	Température de fonctionnement : -20°C à +65°C. Connecteurs : vidéo, audio, RS232, D2B, antenne GPS, ISO.

FOIRE AUX QUESTIONS - NAVIGATIE 5500 VDO DAYTON

Comment mettre à jour les cartes de mon NAVIGATIE 5500 ?

Les cartes sont fournies sur DVD-ROM. Vous pouvez commander le dernier DVD auprès de VDO Dayton. Le système supporte le contenu sur demande (C-IQ) : vous recevez régulièrement le dernier DVD gratuitement et ne payez que pour les données utilisées.

Puis-je utiliser un écran autre que ceux recommandés ?

Le système est conçu pour fonctionner avec les moniteurs VDO Dayton des séries MM 5610, MM 5510 ou MM 5010. L'utilisation d'autres écrans pourrait ne pas être compatible.

Comment fonctionne la navigation dynamique via TMC ?

Le système peut traiter les informations de trafic via un récepteur RDS-TMC optionnel. Il évalue les incidents et propose un nouvel itinéraire avec le gain de temps estimé. Vous pouvez choisir de l'accepter ou non.

Est-il possible d'enregistrer des adresses favorites ?

Oui, le répertoire peut contenir au minimum 200 entrées classées par catégories (domicile, travail, affaires, privé). Vous pouvez également retrouver les 20 dernières destinations.

Comment saisir une destination par code postal ?

Lors de la saisie de la destination, sélectionnez l'option 'Code postal'. Le système vous guidera pour entrer le code. La disponibilité dépend des données cartographiques.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câblage d'alimentation (tension 12 V) et le fusible. Assurez-vous que la masse est correctement connectée. Si le problème persiste, consultez un installateur professionnel.

Le guidage vocal est-il disponible en français ?

Oui, le système propose 9 langues dont le français, avec plusieurs voix possibles. Vous pouvez changer la langue dans les réglages.

Puis-je utiliser le système sans DVD ?

Non, le lecteur DVD-ROM est nécessaire pour accéder aux cartes et aux guides de voyage. Sans DVD, la navigation n'est pas possible.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Où trouver des pièces de rechange ?

Contactez un centre de service agréé VDO Dayton ou consultez le site officiel. Certaines pièces comme l'antenne GPS ou les câbles peuvent être commandées séparément.

MODE D'EMPLOI NAVIGATIE 5500 VDO DAYTON

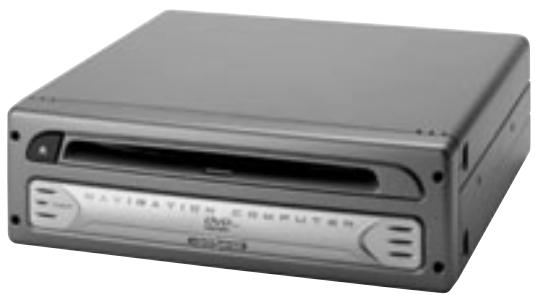

MS 5500

DVD Navigation System

Intelligent Content on Demand

ROM

TRAFFICMESSAGE CHANNEL

DVD-ROM Drive

C-IQ - Intelligent Content on Demand

Dynamic Navigation via TMC1*

Configurable TMC Behaviour*

HTML-like POI/Travel Info Browser

Extensive Destination Input Possibilities:

Country, City, Street, Junction, House Number

ZIP Code2*

QXS - Quick Access Street Search ^2*

Latitude/Longitude,

Points of Interest (POI)

Travel Info (e.g. Varta, Michelin)

Options

Dynamic Navigation TMC Receiver

Video Components (e.g. TV Tuner, Reversing Camera Set)

Telephone Connection

1 TMC source optional / 2 Depends on Map

MS 5500

DVD Navigation System

DVD-ROM Drive

With a storage capacity of 8.5 GB the DVD has approx. x12 greater memory capability compared to a CD. Currently all available European street data is on the DVD and there is also extensive travel guide information including picture material available.

C-IQ - Intelligent Content on Demand

The driver has the freedom to choose and pay for the mapping content and time periods that suit his/her needs. The latest DVD is sent to the customer regularly free of charge and he has to pay only for the real used data. For example: Germany including a Varta-Travel guide for one year, to plan a vacation in Italy for 3 weeks and Austria for 2 days.

HTML-like POI/Travel Info Browser

The guide-information is built-up according to the known Internet-standard. This allows a simple and clear ordering of the extensive data material. From the input of search criteria to the selection of pictures and detailed information there are almost no limitations.

Dynamic Navigation via TMC

The system is able to process traffic information, which is provided through an optional RDS-TMC receiver (RDS Traffic Message Channel). This traffic information is evaluated and included in the route calculation. The delta (travel time, distance) for the current route is shown and the driver can decide whether he wants to drive this new route or not. It is possible to customize system behaviour for dynamic route planning.

Extensive Destination Input Possibilities

With the great number of input possibilities virtually every destination can be found. The destination input is supported by the 'Intelligent Typewriter'. Only the alphabetic characters that are really needed will be presented automatically, making destination selection considerably simpler.

*Mounting sleeve not included

Features

• Pictogram- and Voice Guidance
• Route Criterias
• Fast Route
  Short Route
• Prefer Motorways
• Avoid Motorways
• In Combination with
  Avoid Toll Roads
• Optimized for Traffic Situation
  9 Languages with 21 Voices
  Dynamic Navigation
• Consider Traffic
  Congestions
• Adjustable Detour Preference
• Adjustable Traffic Horizon

Automatic mode, switchable

• Calculation Alternative Route
  Traffic Information (with optional TMC Receiver)
• Presentation on Map
• Cursor Selection on Map
• Graphical Information (Distance to Traffic Jam, Lenght of Traffic Jam, Location etc.)
• Traffic Information on Route
• Detailed Event Information
• Detour Calculation
• Scrolling Map / Split Screen
  Colourful Map Presentation with adjustable Scale (0.1 ... 1,000 km)
• 6 Colour Settings with Day / Night Switch

• Address Book for min. 200 Entries (Categories: Home, Work, Business, Private)
  Last Destinations: 20
  Via Points: 25

• Trip Computer:

-Current/Average Speed
-Travel Time /Distance (resettable)
- Programmable Speed Warning

• Selectable Status Information (Time, Date, Travel Distance, Dynamic Travel Time, Delay Time, Dynamic Arrival Time, Altitude above Sea Level, Current Speed)
• Speed Dependent Volume Control (SDVC)
• Demo-Mode
• Blocking of DVD eject possible

Technical Data

• Sensors

-8 Channel GPS-Receiver

-Gyroscope

• Speed Signal Interface (Digital, Analogue)

Status LED's

(Power/Standby)

• Temperature Range:

-20° C ... +65° C

Power Supply

• 12 V DC, - at GND

Voltage Range:

+9V...+16V

• Current Consumption: approx. 1 A

Dimensions (w× h× d)

DIN Housing,

180 × 51 × 160 mm

Connections

• Video-Out / Monitor: RGB, CVBS (NTSC)

• Audio: Line-Out, 5 W /

4 Ohm

(External Loudspeaker)
- RS 232 Interface
- D2B Interface (Connection of System Components)
- GPS Antenna (SMB)
- ISO Connector

Monitors

MM 5610

• 6.5" TFT Slide-Out Colour
  Monior, Format 16:9
• 1 DIN sized chassis
• RGB, PAL/NTSC
• Integrated Loudspeaker
  Automatic Brightness

Control

MM 5510

• 7" TFT Monitor,
  Format 16:9
• RGB, PAL/NTSC
• Integrated Loudspeaker
  Automatic Brightness
  Control

MM 5010

• 5.8" TFT Monitor,
  Format 16:9
• RGB, PAL
• Integrated Loudspeaker
  Automatic Brightness
  Control
