FOIRE AUX QUESTIONS - ELVC-471B ESSENTIELB
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice ELVC-471B - ESSENTIELB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ELVC-471B de la marque ESSENTIELB.

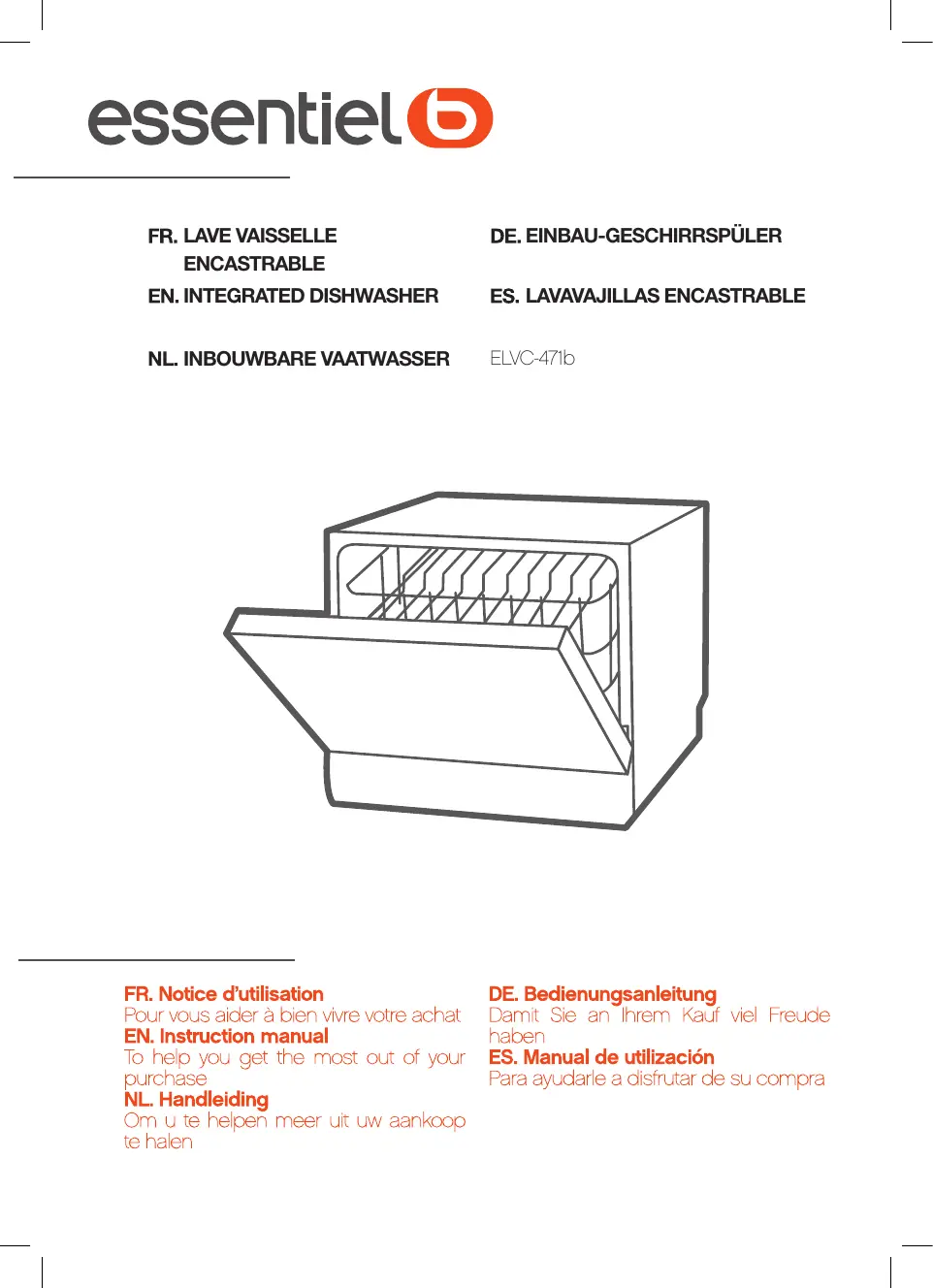

MODE D'EMPLOI ELVC-471B ESSENTIELB
FR. Notice d'utilisation
Pour vous aider à bien vivre votre achat
EN. Instruction manual
ES. Manual de'utilisation

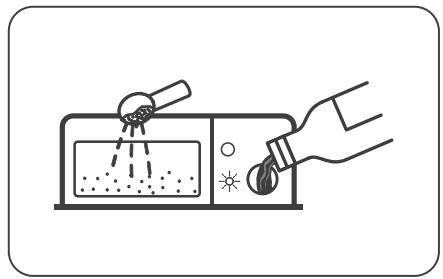

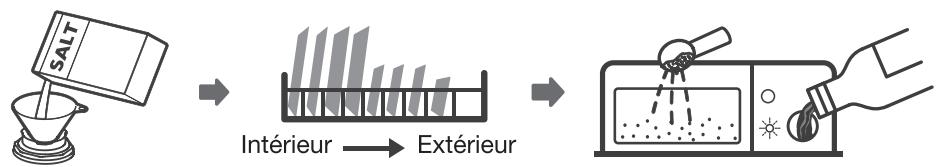

Utilisation de votre lave-vaisse
Avant d'utiliser votre lave-vaisselle :
- Reglez l'adoucisseur d'eau.
- Chargez le sel dans l'adoucisseur d'eau.
- Chargez le panier.

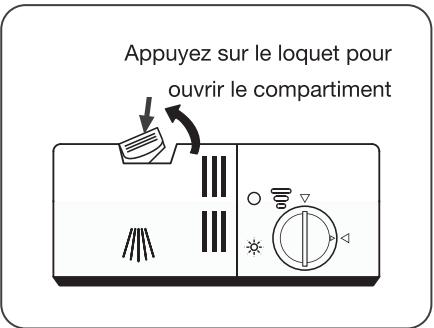

- Remplissez le compartment et détergent.
Veuillez vous référer au chapitre « Adoucisseur d'eau » : version spéciale, si vous avez besoin de régler l'adoucisseur d'eau.
Chargement du sel dans l'adoucisseur d'eau
REMARQUE :
Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez passer ce chapitre. Employez toujours du sel destiné à être utilisé dans un lave-vaissselle.
Le compartment à sesel se trouve sous le panier inférieur et doit être rempli conformément aux explications ci-dessous :
Utilisez uniquement du sel conçu spécifique pour les lave-vaisselle! Tout autre type de sel qui n'est pas spécifique destiné à être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagerait l'adoucisseur d'eau. En cas de dommages imputables à l'utilisation d'un sel inapproprié, le fabricant décline toute garantie ainsi que toute responsabilité quant aux dommages causés.
Attendez d'être prét(e) à lancer un cycle de lavage avant de replir le réservoir de sel.
Ceci évitera que d'eventuels grains de sel ou de l'eau salée qui auraient été renversés et seraient restés au fond de la machine pendant un certain temps ne générent de la corrosion.
Veuillez suivre les étapes ci-dessous pour ajouter du sel pour lave-vaisselle :
- Sortez le panier et dévissez le bouchon du compartment.
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez-y environ 1 kg de sel régénérant.
- Avant de lancer le premier cycle de lavage, replissez le compartment à Sel avec de l'eau jusqu'à la limite maximale. Il est normal qu'une petite quantité d'eau ressorte du compartment.
- Àpès avoir rempli le compartment, revissez bien le bouchon.
- Le témoin lumineux du sel s'éteindra une fois que le compartment aura été rempli de sel.
- Un programme de lavage doit être démarré immédiatement après avoir rempli le compartment à sel (nous vous sugérons d'utiliser un programme court). Dans le cas contraire, le système de filtration, la pompé ou d'autres pieces importantes de la machine pourrait être endommages par l'eau salée. Ceci n'est pas couvert par la garantie.
REMARQUE :
Le compartment et sel ne doit etre rempli que lorsque le témoin lumineux ( 念 ) s'allume
sur le panneau de commande. Selon la facilité avec laquelle le sel se dissout, il est possible que le témoin lumineux du sel reste allumé bien que le compartment soit rempli.
En l'absence d'un témoin du sel sur le panneau de commande (pour certains modèles), le moment où vous devrez replir le compartment de sel peut être estimé en fonction du nombre de cycles effectuels par le lave-vaisselle.
- Si vous avez renversé du sel, lancez un programme rapide ou de trempage pour l'éliminer.
Entretien et nettoyage
Entretien de l'extérieur de l'appareil
Porte et joint de la porte
Nettoyez régulierement les joints de porte à l'aide d'un chiffon doux humide pour éliminer les résidus de nourriture.
Lors du chargement du lave-vaisse, les résidus de nourriture et de boissons peuvent couler sur les côtés de la porte du lave-vaisse. Ces surfaces se trouvent à l'extérieur de la cuve et l'eau des bras de lavage ne parvient pas jusqu'à elles. Tous résidus doivent être essuyés avant de fermer la porte.

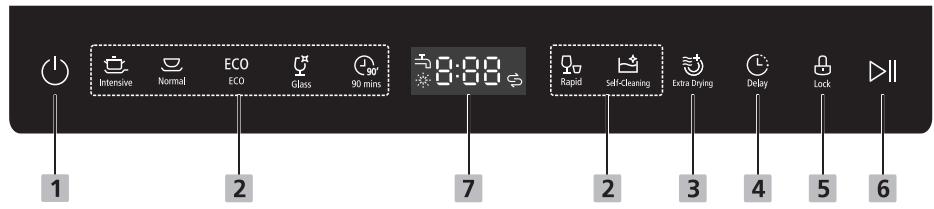

Panneau de commande
S'il est nécessaire de le nettoyer, le panneau de commande doit etre essuyé uniquement avec un chiffon doux humide.
- Pour éviter toute pénetration d'eau dans le dispositif de verrouillage de la porte et les composants électriques, n'utilisez jamais de spray nettoyant, quel qu'il soit.
- N'utilisez jamais de tampons ou de nettoyants abrasifs sur les surfaces externes de l'appareil, car ils risqueraient de rayer la finition. Certains papiers essuie-tout peuvent également rayer la surface ou y laisser des marques.
Entretien de l'intérieur de l'appareil
Système de filtration
Le système de filtration au bas de la cuve retient les gros résidus pendant le cycle de lavage. Les résidus recueillis peuvent obstruer les filtres. Contrôlez régulièrement l'objet des filtres et nettoyez-les si nécessaire sous l'eau courante. Suivez les étapes ci-après pour nettoyer les filtres de la cuve.
REMARQUE:
Les illustrations sont fournies à titre indicatif uniquement, les modèles de système de filtration et de bras de lavage peuvent varier. Merci de vous référer à votre modele spécifique.

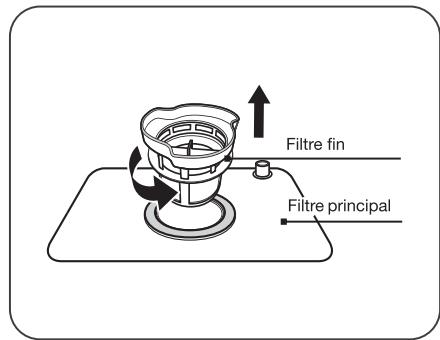

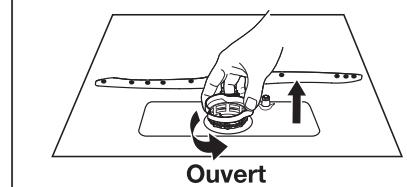

Maintenez le préfiltre et tournez-le dans le sens antihoraire pour déverrouiller le filtré. Tirez le filtré vers le haut et sortez-le du lavevaisselle.
Délogez le filtré fin du filtré principal en le tirant vers le haut.
Les plus gros résidus de nourriture peuvent etre nettoyés en rincant le filtrer sous l'eau courante.

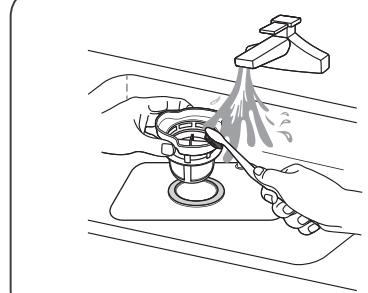

Pour un nettoyage plus approfondi, utilisez une Brosse de nettoyage douce.

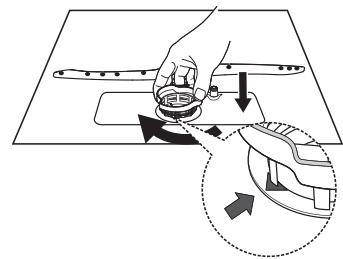

Remontez les filtres dans l'ordre inverse du démontage, replacez le groupe filtre et tournez-le dans le sens horaire jusqu'à la flèche correspondant à la position fermée.
- Ne serrez pas trop les filtres. Replacez les filtres correctement et dans l'ordre, sans quoi de gros résidus pourrait pénétre dans le système et entraîner une obstruction.
- N'utilisez jamais le lave-vaisselle sans avoir remis les filtres en place. Si les filtres ne sont pas remis en place correctement, cela risque de nuire aux performances de l'appareil et d'endommager la vaissele et les ustensiles.

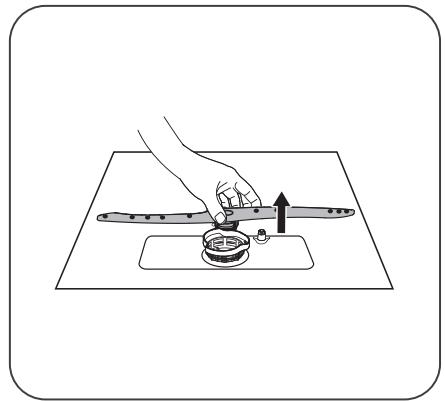

Bras de lavage
Il est nécessaire de nettoyer régulièrement les bras de lavage pour éviter que les substances chimiques contenues dans l'eau calcaire n'obstruent les jets et les roulements des bras de lavage.
Pour nettoyer les bras de lavage, suivez les instructions ci-dessous :
Pour retirer le bras de lavage, tirez-le vers le haut.

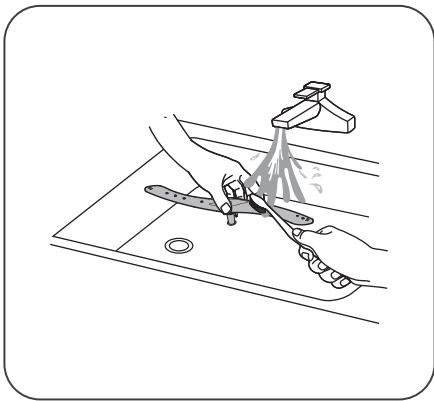

Lavez le bras de lavage à l'eau tiède savonneuse et utilisez une Brosse douce pour nettoyer les jets. Remettez-les en place après les avoir bien rincés.
Entretien général du lave-vaisselle
Précautions contre le gel
L'hiver, vous doivent prendre des mesures de protection contre le gel pour votre lave-vaisselle.
Après chaque cycle de lavage, veuillez suivre la procédure ci-après :
- Coupez l'alimentation électrique du lave-vaisselle au niveau de la source.
- Fermez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'eau.
- Vidangez l'eau du tuyau d'arrivée et du robinet. (Utilisez unseau pour récapéorer l'eau).
-
Rebranche le tuyau d'arrivée d'eau sur le robinet.
-
Retirez le filtré au fond de la cuve et utilisez une éponge pour absorber l'eau dans la cuve de décantation.
Après chaque lavage
Après chaque lavage, fermez l'arrivée d'eau de l'appareil et laissez la porte entrouverte pour éviter la formation d'humidité et d'odeurs à l'intérieur.
Débranchement de la prise
Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise. Nettoyage avec des solvants ou des substances abrasives à proscire Pour nettoyer l'extérieur et les pieces en caoutchouc du lave-vaisse, n'utilise pas de solvants, ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.
Pour-retirer des taches ou salissures de la surface interieure, servez-vous d'un chiffon humidifié avec de l'eau et un peu de vinaigre, ou d'un produit de nettoyage conçu spécialément pour les lave-vaisse.
En cas d'inutilisation prolongée
Nous vous recommendons d'effectuer un cycle de lavage à vide, puis de débrancher la fiche de la prise, d'arrête l'arrivée d'eau et de laisser la porte de l'appareil entrouverte. Ceci contribuera à ce que les joints de porte duront plus longtemps et évitera la formation d'odeurs à l'intérieur de l'appareil.
Déplacement de l'appareil
Si vous doivent déplacer l'appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos.
Joints
L'un des facteurs contribuant à la formation d'odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Un nettoyage régulier avec une éponge humide permet d'eviter que cela ne survienne.
Instructions d'installation
Débranche l'alimentation électrique avant d'installer le lavevaisselle.
Le non-respect de cette consigne pourrait entraîner la mort ou provoquer un choc électrique.
Attention
L'installation des tuyaux et des équipements électriques doit être réalisée par des professionnels.
Informations relatives aux branchements électriques
Pour votre sécurité personnelle :
- N'utilisez pas de rallonge ni d'adaptateur avec cet apparéil.
- Vous ne doivent enaucun cas couper ou retirer la connexion à la terre du cordon d'alimentation.
Exigences en matière d'électricité
Veuillez consultier l'étiquette énergétique pour obtenir des informations sur la tension, avant de brancher le lava-vaiselle à une source d'alimentation appropriée. Utilisez le fusible requis de 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommendé et prévoyez un circuit séparé alimentant uniquement cet apparéil.
Branchements électriques
Assurez-vous que la tension et la fréquence de l'alimentation électrique correspondant à celles qui sont indiquées sur la plaque signalétique. Ne branchez la fiche dans une prise de courant que si cette dernière est correctement mise à la terre. Si la prise de courant à laquelle l'appareil doit être branché n'est pas adaptée à la fiche, remplacez la prise plutôt que d'utiliser un adaptateur ou un dispositif similaire qui risquerait de provoquer une surchauffe et des brûlures.
Vérifiez que la prise de courant est correctement mise à la terre avant de l'utiliser.
Arrivée et évacuation d'eau
Raccordement à l'eau froide
Raccordez le tuyau d'alimentation en eau froide à un raccord filtré de 1,9 cm et assurez-vous qu'il est bien serré.
Si les tuyaux d'alimentation en eau sont neufs ou n'ont pas eteutilisedsepuis longtemps,faites couler I'eau pour verifier qu'elle est claire.Cette precaution est necessaire pour eviter le risque de blocage de I'arrivee d'eau,ce qui pourrait endommager I'appareil.
Tuyau d'alimentation standard
Tuyau d'alimentation de sécurité
À propos du tuyau d'alimentation de sécurité
Le tuyau d'alimentation de sécurité comporte une double paroi. Ce système garantit son intervention en bloquant le flux d'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace entre le tuyau d'alimentation lui-même et le tuyau ondulé extérieur est rempli d'eau.
Un tuyau relié à une douchette d'évier peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en est équipé, il est recommendé de débrancher le tuyau et de boucher le trou.
Comment raccorder le tuyau d'alimentation de sécurité ?
- Sortez complètement le tuyau d'alimentation de sécurité du compartment de rangement situé à l'arrière du lave-vaisselle.
- Serrez les vis du tuyau d'alimentation de sécurité sur un robinet représentant un filtage de 1,9 cm.
- Ouvrez complètement l'arrivée d'eau avant de démarrer le lave-vaisselle.
Comment débrancher le tuyau d'alimentation de sécurité ?
- Fermez l'arrivée d'eau.
- Dévissez le tuyau d'alimentation de sécurité du robinet.

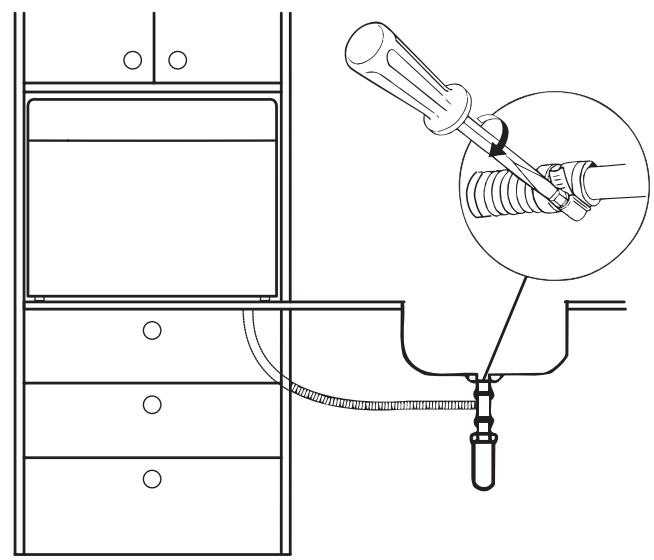

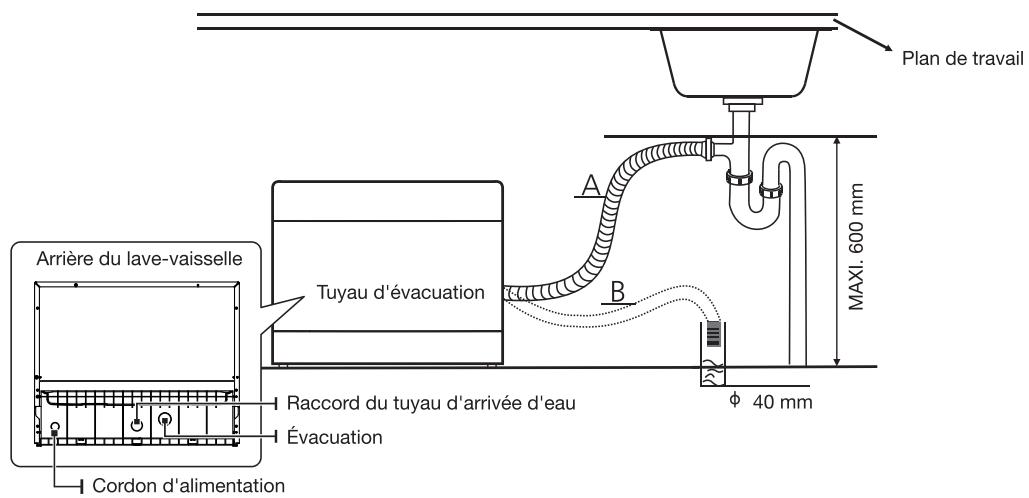

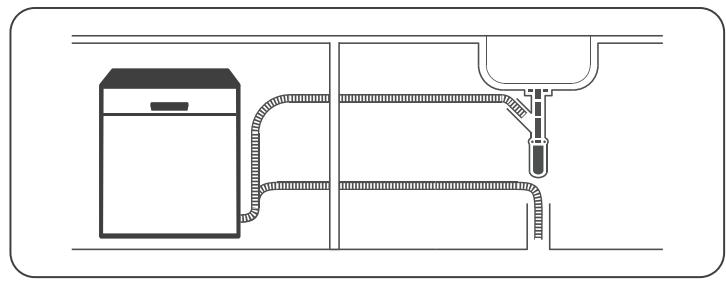

Raccordement des tuyaux de vidange
Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 4 cm, ou laissez-le couler dans l'évier en veillant à ne pas le plier, ni le pincer. La hauteur du tuyau d'évacuation ne doit pas dépasser 600 mm. L'extrémité libre du tuyau ne doit pas être plongée dans l'eau pour éviter un retour d'eau.
Veillez à fixer solidement le tuyau de vidange soit en position A soit en position B.
Évacuation de l'exçédent d'eau des tuyaux
Si l'évier est installé à une hauteur supérieure à 1 000 mm du sol, l'excédent d'eau des tuyaux ne peut être evacué directement dans l'évier. Dans ce cas, il est nécessaire d'évacuer l'excédent d'eau des tuyaux dans une bassine ou un recipient adapté, place(e) à l'extérieur de l'appareil et à un niveau plus bas que l'évier.
Sortie d'eau
Branchez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau. Assurez-vous que le tuyau de vidange n'est pas tordu ou écrasé.
Rallonge detuyau
Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.
Celui-ci ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaisselle pourrait s'en trouver réduites.
Raccordement du siphon
Le raccordement des eaux usées doit se couver à une hauteur inférieure à 100 cm (au maximum) du bas de la cuve. Le tuyau de vidange de l'eau doit être fixé.
Emplacement de l'appareil
Placez le lave-vaisselle à l'endetroit souhaité. L'arrière de l'appareil doit reposer contre le mur situé derrière lui, et les côts, contre les meubles ou murs adjacents. Ce lave-vaisselle est muni de tuyaux de vidange et d'alimentation en eau qui peuvent être positionnés sur le côté gauche ou droit pour faciliter l'installation.
Installation encastrée

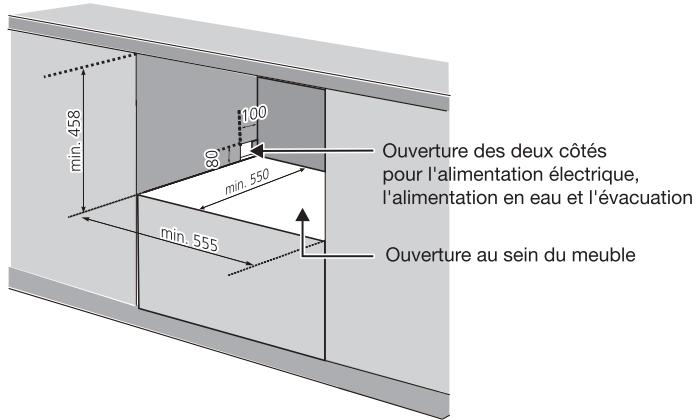

Étape 1a
Si seul le corps de l'appareil doit être intégré dans le meuble, veuillesz vous référer au schéma ci-dessous pour prévoir la taille de l'ouverture entre les meubles, qui accueillera l'appareil.

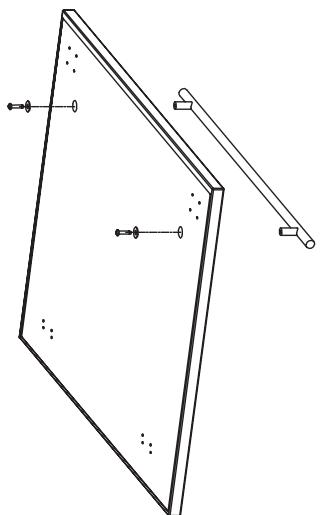

Étape 1b

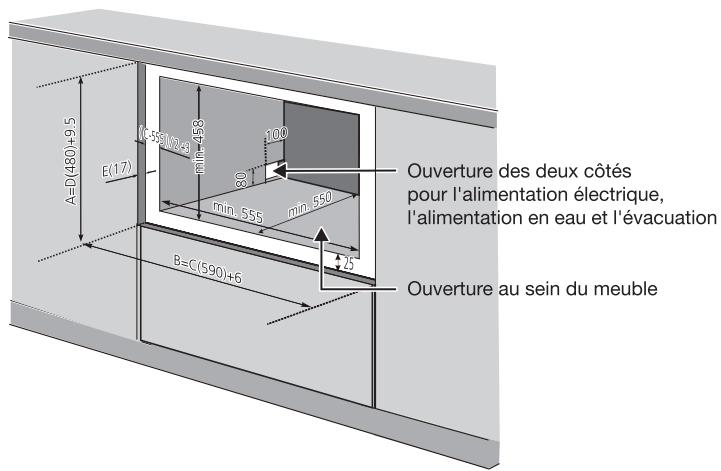

Si le panneau décoratif doit également être intégré dans le meuble, la taille de A doit être égale à D + 9,5 ; la taille de B doit être égale à C + 6 ;
Dans le même temps, pour le meuble entourant le dispositif interieur :
il convient de prévoir une dimension de (C-555) / 2 + 3 des deux côts ; C, D et E figurent en seconde étape, dans le schéma représentant la taille correspondante du panneau décoratif.

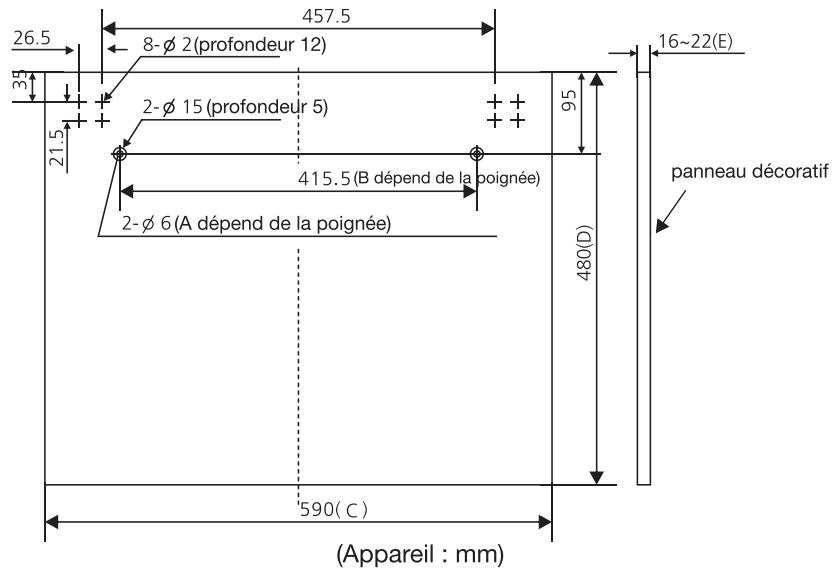

Étape 2. Dimensions et installation du panneau décoratif
Le panneau décoratif en bois peut être intégré conformément aux schémas d'installation.
Le poids du panneau décoratif doit être compris entre 3 kg minimum et 4 kg maximum.
Les dimensions A et B dépendront de la poignée.
Les dimensions C, D et E dépendront de l'environnement.
La dimension E, correspondant à l'assemblage du panneau décoratif sur l'appareil, doit être comprise entre 16 et 22 mm.

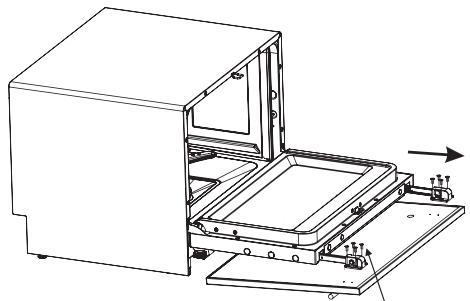

Étape 3. Montage du panneau décoratif
REMARQUE: si l'appareil est doté d'une plaque décorative, vous pouvez passer cette étape.
Étape 4.

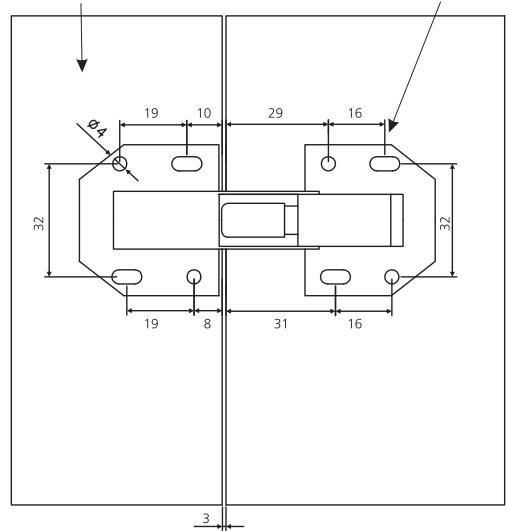

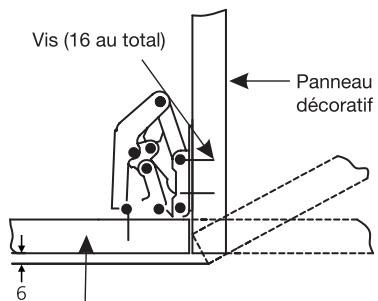

Assemblez la porte décorative sur le lave-vaisselle tel qu'illustré. Installez tout d'abord les vis entre la surface de pose du meuble et le panneau décoratif (il y en a 16 au total); puis tirez les glissières des rainures de la porte, et fixez 8 vis entre le panneau décoratif et les glissières.
Surface de pose du meuble Installez la charnière à l'aide de vis (16 au total).
Panneau décoratif
Surface de pose du meuble
Vis (8 au total)

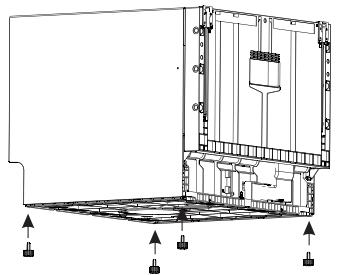

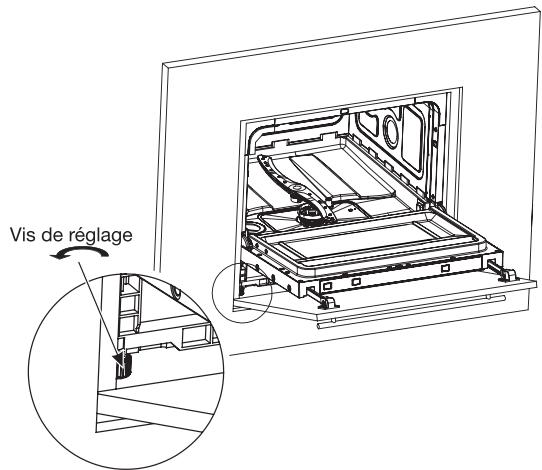

Étape 5. Installez les vis de réglage dans la base de l'appareil.
Étape 6.
Placez le lave-vaisselle dans l'ouverture mais ne l'insérez pas complètement, tel qu'illustré. Ajustez les vis de réglage pour les aligner avec la surface de pose de l'ouverture, puis poussez le lave-vaisselle entièrement.
Conseils de dépannage
Avant d'appeler un technicien
La consultation des tableaux des pages suivantes peut vous éviter d'avoir à appeler un technicien.
| Problème | Causes possibles | Solutions |
| Le lave-vaisselle ne démarre pas. | Un fusible a grillé ou le disjoncteur s'est déclenché. | Remplacez le fusible ou réenclenchez le disjoncteur. Retirez tous les autres appar兼ils utilisant le même circuit que le lave-vaisselle. |
| L'appareil n'est pas sous tension. | Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cordon d'alimentation est correctement branché à la prise murale. | |
| La porte du lave-vaisselle n'est pas fermée correctement. | Veillez à bien fermer la porte en enclenchant le loquet. | |
| L'eau du lave-vaisselle ne se vidange pas. | Le tuyau de vidange est tordu. | Vérifiez le tuyau de vidange. |
| Le filtre est bouché. | Vérifiez le préfiltre. (Référez-vous au chapitre « Entretien de l'intérieur de l'appareil ») | |
| L'évier de la cuisine est bouché. | Vérifiez si l'évier de la cuisine se vide correctement. Si c'est l'évier de la cuisine qui est bouché, vous aurez besoin d'un plombier plutôt que d'un réparateur de lave-vaisselle. | |
| Présence de mousse dans la cuve. | Détergent inadapté. | Utilisez uniquement un détergent spécifique pour lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaisselle et laissez la mousse s'evaporer. Versez 4 litres d'eau froide dans la cuve. Fermez et verrouille la porte du lave-vaisselle et sélectionnez n'importe quel cycle de lavage pour que le lave-vaisselle évacue l'eau. Répétez l'opération si nécessaire. |
| Du produit de rinceage a été renversé. | Essuyez toujours immédiatement tout produit de rinceage renversé. | |
| L'intérieur de la cuve est taché. | Un détergent à base de colorant a peut-être été utilisé. | Assurez-vous que votre détergent ne contient pas de colorant. |
| Une pellicule blanche recouvre la surface intérieure. | Minéaux Presents dans l'eau calcaire. | Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et portez des gants en caoutchouc. N'utilise jamais un autre produit de nettoyage que du détergent pour lave-vaisselle, pour éviter le risque de formation de mousse. |
| Taches de rouille sur les couverts. | Les objets concernés ne résistant pas à la corrosion. | Évitez de passer au lave-vaisselle des objets qui ne résistant pas à la corrosion. |
| Vous n'avez pas démarré de programme juste après l'ajout de sel régénérant. Du sel s'est retrouvé dans le cycle de lavage. | Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si elle existe sur votre modele), après avoir ajouté du sel régénérant. | |
| Le couvercle de l'adoucisseur d'eau est mal fixé. | Vérifiez le couvercle. Assurez-vous qu'il est bien fermé. | |
| Bruits de chocs provenant du lave-vaisselle. | Le bras de lavage tape contre un objet dans un panier. | Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage. |
| Bruits de cliquetis provenant de la cuve. | De la vaisselle rouge dans la cuve. | Interrompez le programme et réorganisez la vaisselle. |
| Bruits de chocs provenant des conduites d'eau. | Ceci peut être lié à l'installation sur place ou au diamètre des tuyaux. | Ceci est sans influence sur les fonctionnalités du lave-vaisselle. En cas de doute, contactez un plombier qualifié. |
| La vaisselle n'est pas propre. | La vaisselle n'a pas été chargée correctement. | Référez-vous au chapitre « Préparation et chargedement de la vaisselle ». |
| Le programme n'était pas suffisamment puissant. | Sélectionnez un programme plus intensif. | |
| Une quantité insuffisante de détergent a été libérée. | Utilisez plus de détergent, ou changez-en. | |
| Des objetsBloquent les mouvements des bras de lavage. | Réorganisez les objets pour que les bras de lavage puissant tourner librement. | |
| Le groupe filtret n'est pas propre ou n'a été correctement inséré au fond de la cuve. Ceci peut bloquer les jets des bras de lavage. | Nettoyez et/ou insérez correctement le filtré. Nettoyez les jets des bras de lavage. | |
| Les verres sont troubles. | Combinaison d'une eau douce et d'une trop grande quantité de détergent. | Utilisez moins de détergent si vous eau est douce et sélectionnez un cycle plus court pour laver les verres. |
| Marques noires ou grises sur la vaisselle. | Des ustensiles en aluminium ont frotte contre la vaisselle. | Utilisez un nettoyant légèrement abrasif pour éliminer ces traces. |
| Il reste du détergent dans le compartment. | La vaisselle bloque le compartment à détergent. | Chargez la vaisselle correctement. |
| La vaisselle ne sèche pas. | Chargement incorrect. | Chargez le lave-vaisselle de la manière indiquée dans ce guide. |
| La vaisselle a été sortie trop tôt. | Ne videz pas votre lave-vaisselle immédiatement après le lavage. Entrouvre la porte pour que la vapeur puisse sorting. Attendez que la température interieure ait diminué et que la vaisselle ne soit pas trop chaude au toucher avant de la sortir. Commencez par décharger le panier inférieur pour éviter de faire couler de l'eau sur la vaisselle propre depuis le panier supérieur. | |
| Le mauvais programme a été sélectionné. | Pour les programmes courts, la température de lavage est plus BASSE. Ceci diminue également les performances de lavage. Choisissez un programme avec une durée de lavage longue. | |
| Utilisation de couverts avec un revêtement de mauvaise qualité. | L'évacuation de l'eau est plus difficile avec ces objets. Les couverts ou la vaisselle de ce type ne doivent pas être passés au lave-vaisselle. |

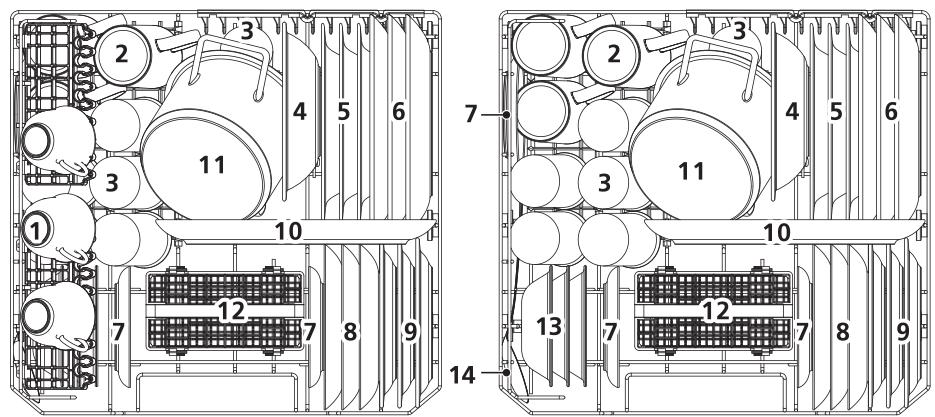

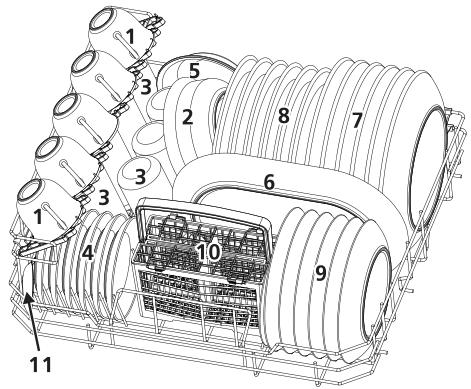

Chargement des paniers conformément à la norme EN 50242
Panier :
| Numéro | Catégorie | Numéro | Catégorie |
| 1 | Tasses | 7 | Grandes assiettes |
| 2 | Bols moyens | 8 | Assiettes creuses |
| 3 | Verres | 9 | Assiettes à dessert |
| 4 | Soucoupes | 10 | Panier à couverts |
| 5 | Plat | 11 | Cuillère de service |
| 6 | Plat ovale |

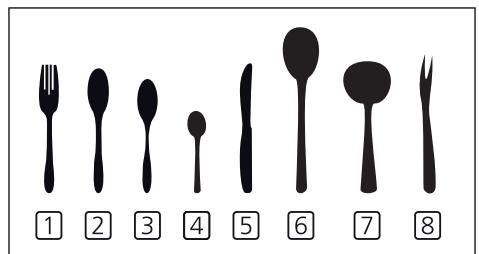

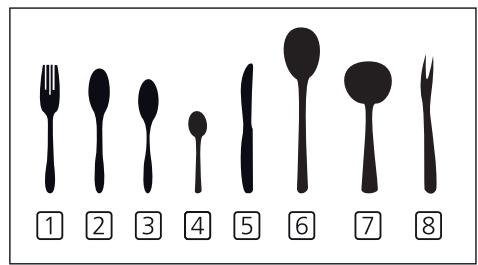

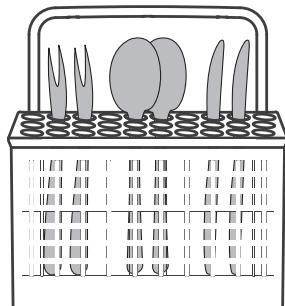

Panier à couverts :
| Nombre | Catégorie |
| 1 | Fourchettes |
| 2 | Cuillères àSoupe |
| 3 | Cuillères àdessert |
| 4 | Cuillères à café |
| 5 | Couteaux |
| 6 | Cuillères de service |
| 7 | Louches |
| 8 | Fourchettes deservice |
Informations pour les tests de comparabilité conformément à la norme EN 50242.
- Capacité : 6 couverts
Programmes: ECO - Réglage du produit de rinceage : 6
Réglage de l'adoucisseur d'eau : H4
Chargement des paniers conformément à la norme EN 60436
Panier :
| Numéro | Catégorie | Numéro | Catégorie |
| 1 | Tasses | 8 | Assiettes à dessert |
| 2 | Tasses hautees | 9 | Assiettes à dessert en mélamine |
| 3 | Verres | 10 | Plat ovale |
| 4 | Bol en mélamine | 11 | Petites casseroles |
| 5 | Assiettes creuses | 12 | Panier à couverts |
| 6 | Grandes assiettes | 13 | Coupelles à dessert |
| 7 | Soucoupes | 14 | Cuillère de service |
Panier à couverts :
| Numéro | Catégorie |
| 1 | Fourchettes |
| 2 | Cuillères àSoupe |
| 3 | Cuillères àdessert |
| 4 | Cuillères àcafé |
| 5 | Couteaux |
| 6 | Cuillères de service |
| 7 | Louches |
| 8 | Fourchettes deservice |
Informations pour les tests de comparabilité conformément à la norme EN 60436.
- Capacité : 6 couverts
Programmes : ÉCO
Réglage du produit de rinceage : 6
Réglage de l'adoucisseur d'eau : H4
PARTIE II : version spéciale
ELVC-471b
guide d'utilisation rapide
Merci de dire les chapitres correspondants dans le guide d'utilisation pour obtenir des consignes d'utilisation plus détaillées.
- Installation du lave-vaisselle
Veuillez vous référer au chapitre « INSTRUCTIONS D'INSTALLATION » : version générique)

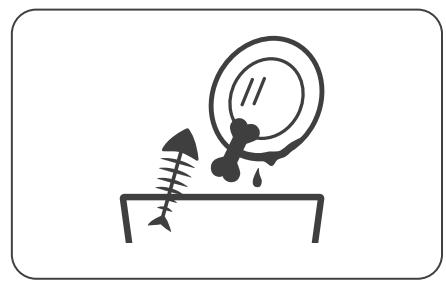

- Otez les plus gros résidus de la vaisselle.

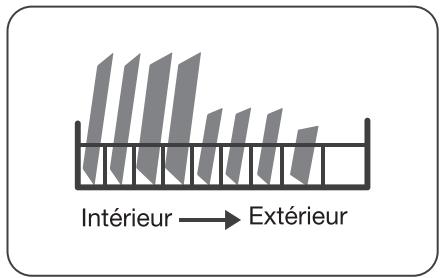

- Chargez les paniers.
- Remplissez le compartment à détergent.

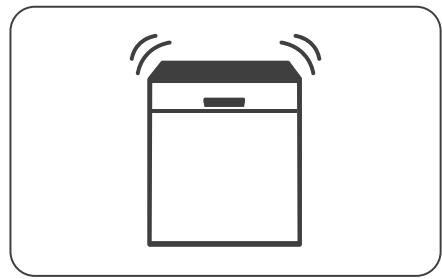

- Sélectionnez un programme et démarrez le lave-vaisse.
Utilisation de votre lave-vaisselle
Panneau de commande
Fonctionnement (boutons)
| 1 | Bouton d'alimentation | Appuyez sur ce bouton pourmettre le lave-vaiselle sous tension. |
| 2 | Programmes | Appuyez sur ce bouton pour sélectionner le programme de lavage approprié.IntensifPour la vaiselle très sale et les casseroles,poées,plats,etc.normalement sales,presentant des restes de nourriture collés.2h/60 °CPour la vaiselle normalement sale:casseroles,assiettes,verres et poées légèrement sales.ECO ÉCOIl s'agit du programme standard,qui convient pour laver une vaiselle normalement sale et qui offre le meilleur rendement en termes de consommation combinée d'eau et d'énergie pour ce type de vaiselle.VerresPour les verres et la vaiselle légèrement sale90 minPour les charges normalement salesnécessitant un lavage rapide.RapideUn cycle plus court pour une vaiselle légèrement sale ne nécessitant pas de séchage.Auto-nettoyageCe programme fournit un nettoyage efficace de l'intérieur du lave-vaiselle. |
| 3 | Séchage supplémentaire | Cette fonction permet d'obtenir de更好地s résultats de séchage.(Elle ne peut être utilisée qu'veç les programmes Intensif,Normal,ECO,Verres et 90 min.) |
| 4 | Départ différé | Appuyez sur ce bouton pouraugmenter ou diminuier l'heure de départ qui peut être différée de 24 heures au maximum. |
| 5 | Sécurité infant | Cette option vous permet de verrouiller les boutons du panneau de commande afin que les enfants ne puissant pas démarrer accidentellement le lave-vaiselle en appuyant sur les boutons du panneau. Seul le bouton d'alimentation peut être actionné. Pour verrouiller ou déverrouiller les boutons du panneau de commande, maintenez ce bouton enforcé pendant 3 secondes. |
| 6 | Départ/Pause | Permet de démarrer le programme de lavage sélectionné ou d'interrompre le programme lorsque le lave-vaiselle fonctionne. |
| Affichage | ||
| 7 | Écran | Produit de rinceage Si le tímoin « ∅ » s'allume, cela signifie que le niveau de produit de rinceage du lave-vaiselle est faible et que le compartment correspondant doit être rempli. Sel Si le tímoin « ⊙ » s'allume, cela signifie que le lave-vaiselle manque de sel et qu'une recharge est nécessaire. Robinet d'eau Si le tímoin « ∅ » s'allume, cela signifie que le robinet d'eau est fermé. |
| L'écran affiche le programme sélectionné, la température, la durée restante et la durée différée, les codes d'erreur, etc. | ||
Adoucisseur d'eau
L'adoucisseur d'eau doit être régle manuellement, à l'aide de l'indicateur de la durée de l'eau.
L'adoucisseur d'eau est concu pour eliminer les mineraux et les sels de l'eau, car ces derniers auraient un effet nuisible ou indesirable sur le fonctionnement de l'appareil.
Plus la teneur en mineraux de votre eau est élevé et plus elle est calcaire.
L'adoucisseur doit être régé en fonction de la durée de l'eau dans votre région. Notre service local des eaux peut vous renseigner sur la durée de l'eau dans votre région.
Réglage de la consommation de sel
Ce lave-vaisse est conçu pour permettre le réglage de la quantité de sel utilisée en fonction de la durée de l'eau. Ceci permet d'optimiser et d'adapter le niveau de consommation de sel.
Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel :
- Allumez l'appareil.
- Dans les 60 secondes suivant la mise sous tension de l'appareil, appuyez sur le bouton « Départ/Pause » pendant plus de 5 secondes pour acceder au mode de réglage de l'adoucisseur d'eau.
- Appuyez sur le bouton « Départ/Pause » pour sélectionner le bon réglage, en fonction de la nature environnemental local. L'ordre d'affichage des réglages est le suivant: H1 -> H2 -> H3 -> H4 -> H5 -> H6.
- Sans opération pendant cinq secondes, le lave-vaisse quittera le mode défini et passera en mode veille.
| DURETÉ DE L'EAU | Réglage de l'adoucisseur d'eau | Affichage numérique | |
| °dH | Mmol/l | ||
| 0 - 5 | 0 - 0,9 | 1 | H1 |
| 6 - 11 | 1,0 - 2,0 | 2 | H2 |
| 12 - 17 | 2,1 - 3,0 | 3 | H3 |
| 18 - 22 | 3,1 - 4,0 | 4* | H4 |
| 23 - 34 | 4,1 - 6,1 | 5 | H5 |
| 35 - 55 | 6,2 - 8,0 | 6 | H6 |
1) Degre de mesure allemand de la durete de I'eau
2) Millimoles par litre, unité de mesure internationale de la durée de l'eau
* réglage usine
Veuillez vous reférer au chapitre « Chargement du sel dans l'adoucisseur d'eau »: version générique, si votre lave-vaisselle manque de sel.
REMARQUE:
Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez passer ce chapitre. Adoucisseur d'eau
La durée de l'eau varie d'un endroit à l'autre. Si une eau calcaire est utilisée dans le lavevaisselle, des dépôts vont se former sur la vaisse et les ustensiles.
Cet apparéil est équipé d'un adoucisseur spécial qui utilise un compartment à ses spécifiquement concu pour éliminer le calcaire et les minéraux de l'eau.
Préparation et chargement de la vaiselle
- Pensez à acheter des ustensiles qui portent la mention « Résiste au lave-vaisselle »
- Pour les objets délicats, Sélectionnez un programme avec la température la plus BASSE possible.
- Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaiselle dés la fin du programme.
Couverts/vaisselle passant au lave-vaisselle
Ne convenient pas :
- Les couverts avec des manches en bois, en corne, en porcelain ou en nacre
- Les articles en plastique qui ne résistant pas à la chaleur
- Les couverts anciers avec des parties collées qui ne résistant pas à des températures élevées
La vaisse ou les couverts collés - Les articles en étain ou en cuivre
- Les verres en cristal
- Les objets en acier susceptibles de rouiller
- Les plateaux en bois
- Les objets fabriqués à partir de fibres synthétiques
Conviennent de maniere limitee
- Certains types de verres peuvent devenir ternes au bout d'un grand nombre de lavages.
- Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage.
- Les motifs vernis risquent de s'effacer s'ils sont fréquement lavés en machine.
Recommendations pour le chargement du lave-vaisselle
Enlevez les évventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés prênts dans les ustensiles de cuisson. Il n'est pas nécessaire de rincer la vaisse sous l'eau courante.
Pour optimiser les performances de votre lave-vaisselle, suivez ces conseils de chargement. (Les caractéristiques et l'aspect des paniers à vaisselle et à couverts peuvent varier selon les modèles.)
Placez les objets dans le lave-vaisselle de la maniere suivante :
- Les objets tels que les tasses, verres, casseroles, poêles, etc. doivent être orientés vers le bas.
- Les objets incuvés ou compteant des renf Oncements doivent etre chargés en biais pour que I'eau puisse s'ecouler.
- Tous les ustensiles doivent être bien ranges, de sorte qu'ils ne risquent pas de basculer.
- Tous les ustensiles doivent être placés de manière à ce que les bras de lavage poussent tourner librement au cours du lavage.
- Chargez les objets creux, comme les tasses, verres, casseroles, etc. avec l'ouverture vers le bas, pour que l'eau ne puisse pas s'y accumulator.
- La vaisse et les couverts ne doivent pas etre emboités les uns dans les autres, ni se couvir les uns les autres.
- Pour éviter de les abîmer, les verres ne doivent pas se toucher.
Le panier supérieur est concu pour accueillir la vaisse plus delicate et legere, comme les verres, les tasses a cafe ou a the. - Les couteaux à longue lamerangés à la verticaleprésentent un danger potentiel!
- Les couverts longs et tranchants, tels que les couteaux à découvert, doivent être positionnés horizontally dans le panier supérieur.
- Ne surchargez pas votre lave-vaiselle. Ceci est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.
REMARQUE :
Les très petits objets ne doivent pas etre lavés au lave-vaisselle : ils risquent de tomber facilement du panier.
Déchéancement de la vaisselle
Pour éviter que l'eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur et ensuite le niveau supérieur.
La vaisse sera chaude! Pour éviter de l'abîmer, attendez environ 15 minutes après la fin du programme avant de sortir les verres et les couverts du lave-vaisse.
Chargement du panier
L'ensemble de la vaisselle ne peut pas etre placee face vers le haut. Afin d'améliorer les performances de lavage, il est recommendé de placer la partie sale des éléments de vaisselle en direction du bras de lavage.
Ne laissez pas de vaisselle dépasser sous le panier pour vous assurer qu'elle ne bloque pas le mouvement du bras de lavage.
Le diamètre maximal conseillé pour les assiettes placées devant le compartment à détermagent est de 19 cm, pour ne pas en entraver l'ouverture.
Chargement du panier à couverts
Pour des raisons de sécurité et pour garantir un lavage optimal, placez l'argenterie dans le panier à couverts en vous assurant que :
les couverts ne sont pas imbriqués ;
les manches de l'argenterie sont orientés vers le bas ;
- les manches des couteaux et autres ustensiles potentiellement dangereux sont orientés vers le haut.
Ne laissez pas de couverts dépasser du bas du panier.
Placez toujours les ustensiles tranchants avec la pointe vers le bas!
Pour un lavage optimal, veuillez charger les paniers en vous reférant aux recommendations de chargement standard qui figurent dans le chapitre « Chargement des paniers » : version générique.
Fonction du produit de rinceage et du détergent
Le produit de rinceage est libéré lors du dernier rinceage afin d'éviter que l'eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. Il améliore aussi le séchage en permettant à l'eau de s'écouler sur la vaisselle. Notre lave-vaisselle est donc pour utiliser des produits de rinceage liquides.
Utilisez toujours un produit de rincege de marque pour votre lave-vaiselle. Ne replissez jamais le compartment à produit de rincege avec une autre substance ( comme un produit de nettoyage pour lave-vaiselle ou un détergent liquide). Cela endommagerait votre apparéil.
Quand faut-il replir à nouveau le compartmenté à produit de rinceage ?
Si le témoin du produit de rinceage ( ) sur le panneau de commande n'est pas allumé, vous pouvez toujours évaluer la quantité de produit restante d'après la couleur de l'indicateur visuel de niveau situé pres du bouchon. Quand le compartment à produit de rinceage est plein, l'indicateur est complètement noir. La taille du point noir diminue proportionnellement à la baisse de la quantité de produit de rinceage. Vous ne devez jamais laisser le niveau du produit de rinceage descendre en dessous d'1/4 plein.
La taille du point noir sur l'indicateur évolue à mesure que le niveau du produit de rinceage diminue, comme indiqué dans l'illustration ci-dessous. Évitez de trop replir le compartment à produit de rinceage.
Plein
3/4 plein
1/2 plain
1/4 plain
Fonction du détergent
Les composants chimiques du détermgent sont nécessaires pour enlever les saletés, les broyer et les écavuer du lave-vaisselle. La plupart des déterments de qualité commerciale convenennent à cet effet.
- Utilisation correcte du détergent
Utilisez uniquement des détergents conçus spécifique pour être utilisés dans un lave-vaisselle. Conservez votre détermagent dans un endroit frais et sec.
Ne placez du détergent en poudre dans le compartment que lorsque vous estes prét(e) à démarrer le lave-vaisselle.
Le détengent pour lave-vaisselle est corrosoif! Conservez le détengent pour lave-vaisselle hors de portée des enfants.
Remplissage du组成部分 à produit de rincege

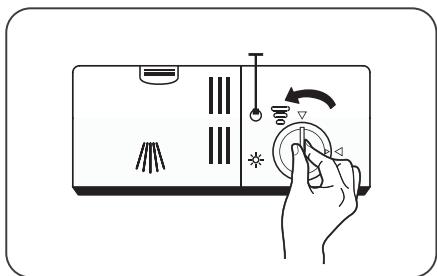

- Retirez le bouchon du département à produit de rinçage en le tournant dans le sens antihoraire.

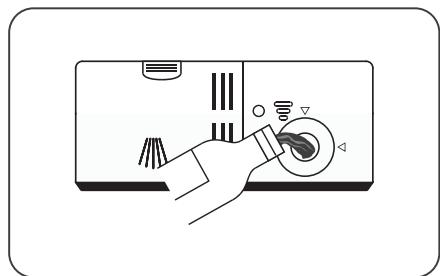

- Versez le produit de rinceage avec précaution dans le compartment, en évitant tout débordement.

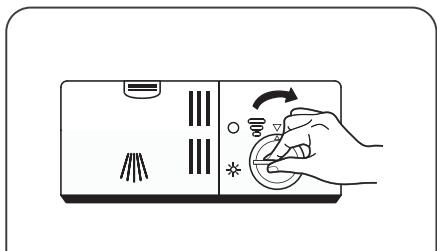

- Fermez le bouchon du compartment à produit de rincege en le tournant dans le sens horsaire.
REMARQUE: Nettoyez tout produit de rincege renversé à l'aide d'un chiffon absorbant pour éviter une formation excessive de mousse lors du prochain lavage.
Réglage du compartment à produit de rincege
Molette de réglage
(produit de rincege)
Tournez la molette de réglage du produit de rinçage de manière à la placer sur un chiffre de 1 à 6.
Plus le chiffre est élevé, plus le lave-vaisse综合利用 de produit de rençage.
Si la vaisselle ne s'este pas correctement ou presente des taches, reglez la molette sur le chiffre supérieur suivant, jusqu'à ce que voitre vaisselle ne presente plus de taches.
Réglez-la sur un chiffre inférieur si vous remarquez des taches collantes blanchâtres sur vos assiettes ou un film bleuté sur les
verres ou les lames de couteaux.

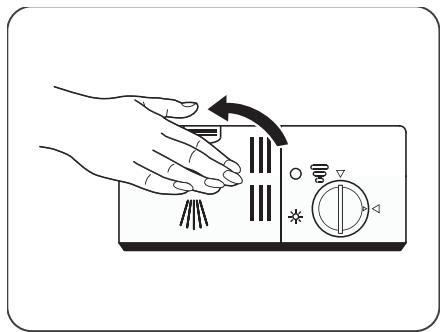

Remplissage du compartment à détergent
1. Appuyez sur le loquet du compartment à détergent pour ouvrir le cache.
3. Fermez le cache en appuyant dessus jusqu'à ce qu'il s'enclenche.
2. Ajoutez du dédTangent dans la grande cavité (A) pour le cycle de lavage principal. Si la vaisse est très sale, versez également une petite quantité de dédTangent dans la petite cavité (B) pour le cycle de prélavage.
REMARQUE :
- Veuillez noter que les réglages peuvent varier selon le degré de salissure de la vaissette.
essential
utilisation de votre lave-vaiselle
- Merci de suivre les recommendations du fabricant indiquées sur l'emballage du détergent.
PROGRAMMATION DU LAVE-VAISSELL
Tableau des cycles de lavage
Le tableau ci-dessous indique les programmes qui convennent le mieux en fonction des quantités de résidus de nourriture sur la vaisselle, ainsi que la quantité de détergent requise. Il donne également diverses informations sur les programmes.
(●) signifie : que vous doivent réimplir le département à produit de rinçage.
| Programmes | Description des cycles de lavage | Détergent Préavage/Lavage | Durée(min) | Énergie(kWh) | Eau(L) | Produit de rençage |
| Intensif | Prélavage (50 °C)Lavage (70 °C)RinçageRinçageRinçage (70 °CSéchage | 3/15 g1 ou 2tablette(s) | 140 | 0,9 | 10 | ● |
| 2h/60 °C | PrélavageLavage (60 °C)RinçageRinçage (70 °CSéchage | 3/15 g1 tablette | 120 | 0,7 | 8 | ● |
| ECO ÉCO (*EN 50242) | PrélavageLavage (50 °C)RinçageRinçage (70 °CSéchage | 3/15 g1 tablette | 195 | 0,61 | 6,5 | ● |
| 90'90 min | Lavage (65 °CRinçage (70 °CSéchage | 18 g1 tablette | 75 | 0,5 | 7 | ● |
| Verres | Lavage (45 °CRinçageRinçage (60 °CSéchage | 18 g1 tablette | 90 | 0,65 | 7 | ● |
| Rapide | Lavage (40 °C) Rinçage Rinçage (40 °C) | 15 g | 30 | 0,23 | 6 | ○ |
| Auto- nettoyage | Lavage (70 °C) Rinçage Rinçage (65 °C) Séchage | 15 g | 80 | 0,58 | 6,6 | ○ |
| 1 tablette |
REMARQUE :
EN 50242: ce programme correspond au cycle d'essay. Informations pour le test de comparabilité conformément à la norme EN 50242.
Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.
Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle menager est utilisé conformément aux instructions du fabricant.
Lancement d'un cycle de lavage
- Sortez les paniers supérieur et inférieur, chargez la vaisse, puis rentrez-les à nouveau. Il est recommandé de charger d'abord le panier supérieur et ensuite le panier supérieur.
- Versez le détergent.
- Branchez la fiche dans la prise de courant. Pour les informations relatives à l'alimentation électrique, reférez-vous à la « Fiche produit ». Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
- Fermez la porte de l'appareil, puis appuyez sur le bouton d'alimentation pourmettre en marche la machine.
- Choisissez un programme, le témoin correspondant s'allumera. Appuyez ensuite sur le bouton « Départ/Pause », le lave-vaiselle débutera son cycle.

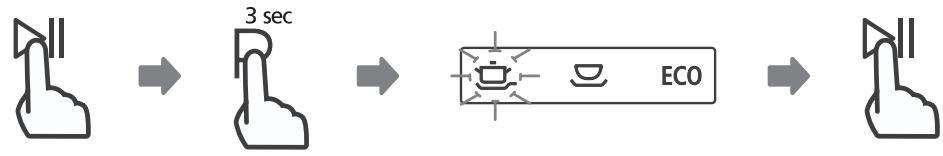

Changement de programme en cours de cycle
Un cycle de lavage ne peut être modifié que s'il a commencé depuis peu. Si le cycle est plus avancé, il est possible que le dédTergent ait déjà été libéré et que l'appareil ait déjà vidangé l'eau de lavage. Si c'est le cas, le lave-vaisselle devra être reprogrammé et le compartment à dédTergent devra être rempli à nouveau. Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous :
- Appuyez sur le bouton « Départ/Pause » pour arrêté le lavage.
- Appuyez sur le bouton « Programmes » pendant plus de 3 secondes pour annuler le programme.
essential
programmation du lave-vaisselle
- Appuyez sur le bouton « Programmes » afin de selectionner le programme de votrechoix.
- Appuyez sur le bouton « Départ/Pause »; le lave-vaisse se mettra en marche au bout de 10 secondes.

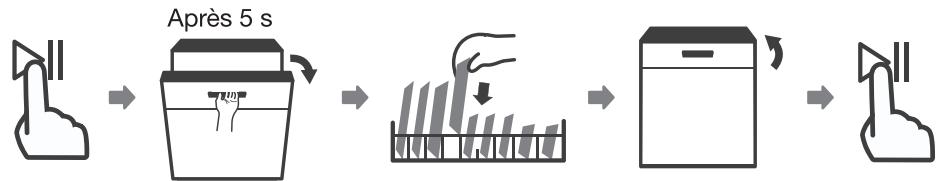

Ajout de vaisse l'oubliée
Voussoupiezajouterde lavaisselseoublieeaoutmommentavantI'ouverture du compartment a détergent.Danscecasusuivezlesinstructionsci-dessous：
- Appuyez sur le bouton « Départ/Pause » pour arrêté le lavage.
- Attendez 5 secondes avant d'ouvrir la porte.
- Ajoutez la vaisselle oubliee.
- Fermez la porte.
- Appuyez sur le bouton « Départ/Pause »; le lave-vaisse se mettra en marche au bout de 10 secondes.
Il est dangereux d'ouvoir la porte en cours de cycle, car la vapeur chaudié pourrait vous brûler.
Codes d'erreur
En cas de dysfonctionnement, le lave-vaiselle affichera des codes d'erreur pour vous aider à identifier le problème :
| Codes | Significations | Causes possibles |
| E1 | Temps de replissage plus long. | Les robinets ne sont pas ouverts, l'arrivée d'eau est obstruée ou la pression d'eau est trop faible. |
| E3 | La température requise n'est pas atteinte. | Dysfonctionnement d'un élément chauffant. |
| E4 | Débordement. | Un élément du lave-vaisselle fuit. |
| Ed | Perte de communication entre le circuit imprimé principal et celui de l'affichage. | Circuit ouvert ou rupture du câblage de communication. |
- En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler un technicien.
- Si de l'eau se trouve au fond de la cuve en raison d'un trop-plein ou d'une petite fuite, cette eau doit être retiree avant de redemarrer le lave-vaiselle.
Spécifications techniques
| Désignation | Valeur | Unité |
| Nom du fournisseur ou marque commerciale | Essentiel b | |
| Référence du modèle | ELVC-471i | |
| Codes produits | 8008403 | |
| Capacité nominale (1) (ps) | 6 | |
| IEE (1) | 62 | |
| Consommation d'énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. | 0,923 | Kwh |
| Durée du programme (1) (h:min=) | 03:50 | |
| Émission de bruit acoustique dans l'air (1) [db(A) re 1pW] | 49 | |
| Mode arrêt (W) | 0,5 | |
| Démarrge différé (W) (le cas échéant) | 4 | |
| Dimensions en cm | Hauteur | 438 cm |
| Largeur | 550 cm | |
| Profondeur | 514 cm | |
| Classe d'efficacité energétique (1) | F | |
| Indice de performance de lavage (1) | 1,12 | |
| Indice de performance de séchage (1) | 1,06 | |
| Consommation d'eau en litres [par cycle], sur la base du programme eco. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la durété de l'eau. | 6,5 | |
| Type | Pose libre | |
| Classe d'émissions de bruit acoustique dans l'air (1) | C | |
| Mode veille (W) | N/A | |
| Mode veille avec maintainen de la connexion au réseau (W) (le cas échéant) | N/A | |
ENERG
SUPPLIER'S NAME
MODEL IDENTIFIER (*)
A
La durée de service de votre apparéil est de 5 ans. Au cours de cette période, les pieces de rechange d'origine seront disponibles pour assurer le bon fonctionnement de l' apparéil. Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: https://www.boulanger.com/info/ assistance/
