MODE D'EMPLOI HTDT5173T - HTDT5175FBS HYUNDAI

Modèle : HTDT5070ES- 1

AVERTISSEMENT: Veuillez lore et comprendre toutes les instructions et consignes.

HYUNDAI

32, rue Aristide Bergès - ZI 31270 Cugnaux - France

L'équipe de HYUNDAL souhaite vous remercier d'avoir besoin notre produit et de la confiance que vous y déposez. Notre objectif est de toujours offrir à nos clients un produit innovant, d'une robustesse de grande qualité et à un prix abordable. Nous vous souhaitons beaucoup de plaisir lors de vos activités de bricolage.

Votre Équipe HYUNDAI

CONSIGNES DE SECURITE 4
L'OUTIL 12
MONTAGE 14
UTILISATION 16
ENTRETIEN ET RANGEMENT 22
PROTECTION DE L'ENVIRONNEMENT 24
CE DECLARATION 25

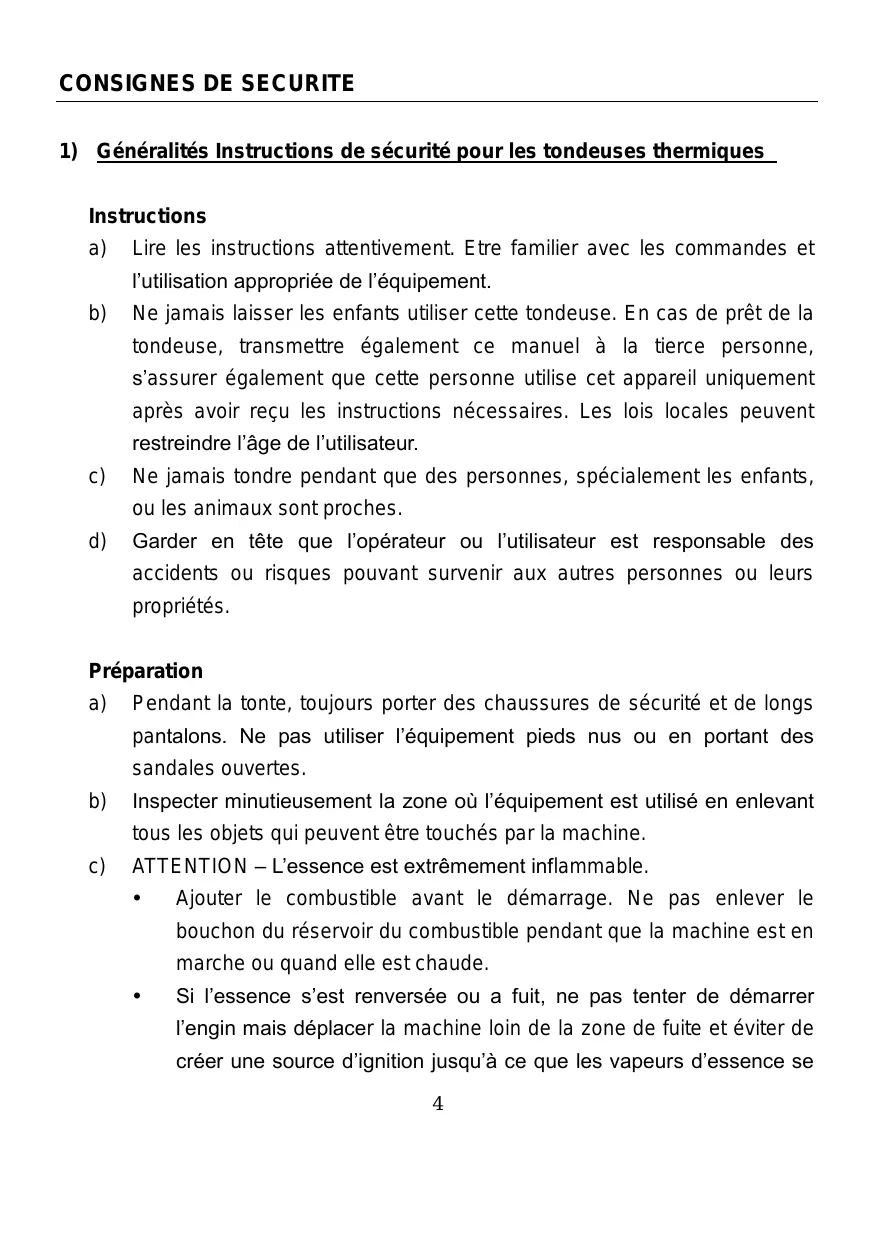

1) Généralités Instructions de sécurité pour les tondeuses thermiques

Instructions

a) Lire les instructions attentivement. Etre familier avec les commandes et l'utilisation appropriée de l'équipement.
b) Ne jamais laisser les enfants utiliser cette tondeuse. En cas de prét de la tondeuse, transmettre également ce manuel à la pierce personne, s'assurer également que cette personne utilise cet apparéil uniquement après avoir reçu les instructions nécessaires. Les lois locales peuvent restreindre l'âge de l'utilisateur.
c) Ne jamais tondre pendant que des personnes, spécialement les enfants, ou les animaux sont proches.
d) Garder en tête que l'opérateur ou l'utilisateur est responsable des accidents ou risques pouvant survenir aux autres personnes ou leurs propriétés.

Preparation

a) Pendant la tonte, toujours porter des chaussures de sécurité et de longs pantalons. Ne pas utiliser l'équipement pieds nous ou en portant des sandales ouvertes.
b) Inspector minutieusement la zone où l'équipment est utilisé en enlevant tous les objets qui peuvent être touchés par la machine.
c) ATTENTION - L'essence est extrémement inflammable.

• Ajouter le combustible avant le démarrage. Ne pas enlever le bouchon du réservoir du combustible pendant que la machine est en marche ou quand elle est chaude.
  Si l'essence s'est renversée ou a fuit, ne pas tenter de démarrer l'engin mais déplacer la machine loin de la zone de fuite et éviter de créé une source d'ignition jusqu'à ce que les vapeurs d'essence se

soit dissipee.

• Ravitailler seulement à l'extérieur et ne pas fumerpendant le ravitationnement.
• Stocker le carburant dans des réservoirs spécifique désignés à cet effet.
• Remplacer par sécurité le réservoir du combustible ou le bouchon d'essence défectueux.

d) Remplacer les silencieux défectueux.
e) Avant l'utilisation, toujours inspecter visuellement que les lames, l'assemblage des lames et le verrouillage des lames ne sont pas usés ou endommages. Remplacer les lames et assemblage des lames qui ne sont pas en bon état afin de garder l'équilibre.

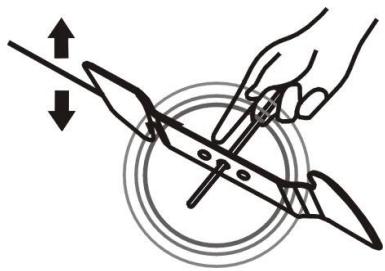

f) Les lames doivent être équilibriées pour assurer un bon fonctionnement et pour pouvoir travailler en toute sécurité.

Opération

a) Ne pas utiliser la machine dans un espace confiné ou de dangereuses émissions de monoxyde de carbone peut être collecté.
b) Tondre seulement sous la lumière du jour ou sous une bonne luzière artificielle.
c) Eviter l'utilisation de l'équipment sur de l'herbe grasse, quand c'est possible.
d) Toujours etre sur de votre marche sur les pentes.
e) Marcher, ne jamais courir.
f) Pour les tondeuses à roues, tandre à travers les pentes, jamais de haut en bas.
g) Exercer avec une extrème précaution lors du changement de direction sur les pentes.
h) Arreter les lames si la tondeuse doit etre inclinee lors du transport lors d'une traversee de surfaces autres que de I'herbe, et lors du transport de la tondeuse du à la zone qui doit etre tondue.

i) Ne pas tandre sur des pentes excessivement raides.
j) Utiliser une extrème précaution lors du renversement ou de la traction de la tondeuse vers soi.
k) Ne jamais utiliser la tondeuse avec des protections défectueuses, ou sans disposits de sécurité, par exemple des déflecteurs et/ou bac de ramassage, qui ne sont pas en place.
I) Ne pas changer la configuration du moteur ou augmenter la vitesse.
m) Pour le démarage, désengager toutes les lames, les vitesses doivent être au point mort, le levier de commande de traction doit être relichéé. Mettre les pieds bien loin des lames.
n) Avant de démarrer l'engin ouMETRE en route le moteur, dire attentivement et comprendre toutes les instructions.
o) Ne pas incliner la tondeuse lors du démarrage de la machine ou allumer le moteur, excepté si la tondeuse doit être inclinée pour le démarrage. Dans ce cas, ne pas l'incliner plus que absolument nécessaire et soulever seulement la partie qui est la plus éloignée de l'utilisateur.
p) Ne pas démarrer la machine en se tenant devant l'éjection.
q) Ne pasmettre les mains ou les pieds prés ou sous les pièces rotatives.
Garder tout le temps propre l'embouchure de l'extracteur d'herbe.
r) Ne jamais prendre ou porter la tondeuse pendant que la machine est en marche.
s) Arrêter la machine et enlever la clé de contact, débrancher l'antiparasite de la bougie:

Avant de nettoyer ou deboucher I 'extracteur d'herbe.
- Avant de vérifier, nettoyer, et de travailler sur la tondeuse.
- Àprous avoir percuté un objet. Inspector la tondeuse pour voir s'il y a des dommages et faire des réparations nécessaire avant de réutiliser la tondeuse.
- Si la tondeuse commence à vigorer anormalement, arrêté le moteur immédiatement et vérifier en respectant les recommendations préalables.

t) Arrête le moteur immédiatement :

A chaque fois que vous quittez l'engin.
Avant le ravitationllement.

u) Pour arrêter le moteur, réduire le réglage de l'accélérateur, couper le contact et lâcher la poignée de présence opérateur, fermer le robinet d'essence (suivant équipement).
v) Aller lentement lors de tout déplacement.

Maintenance et stockage

a) Contrôler, vérifier et desserrer tous boulons, verrous, et vis pour s'assurer que l'équipement est en condition d'utilisation en toute sécurité.
b) Ne jamais garder la tondeuse avec de l'essence dans le réservoir dans un immeuble ou des vapeurs peuvent provoquer une flamme vivé ou uneétincelle.
c) Laisser l'engin se refroidir avant de le ranger dans un endroit fermé.
d) Pour réduire un risque de feu, garder l'engin propre sans herbes, sansGRAISSSE, le silencieux et le moteur refroidit, débrancher la batterie s'il y a etvider le réservoir à carburant
e) Vérifier le bac à herbe féquèment, son état d'usure ou sa déterioration.
f) Remplacer les parties usées et endommagées pour la sécurité.
g) Si le réservoir du combustible doit être drainé, il devra être fait à l'extérieur.

2) Consignes particulières de sécurité

Utilisez toujours la tondeuse avec son sac de ramassage et/ou son déflecteur dans la position prévue.
- Éteignez le moteur avant de vider le sac de ramassage ou avant de modifier la hauteur de coupe.
- Pendant que le moteur tourne, n'introduisez jamais vos mains ou pieds sous la tondeuse ou sous la zone d'éjection de l'herbe.
Avant de tandre, retirez tous les objets étrangers du gazon pouvant être

propulsés par la machine.

• Maintenez les enfants et animaux domestiques à une distance de sécurité pendant l'utilisation de la tondeuse.
• Ne soulevez jamais la tondeuse au démarrage du moteur.
  La consommation d'alcool, de médicaments et de drogues, ainsi que des états de maladie, fièvre et fatigue nuisent à votre capacité à réagir. N'utilise pas d'outils électriques dans de telles circonstances.
• Ne modifiez jamais la vitesse nominale du moteur.
• Ne soulevez jamais et ne transportez jamais l'outil quand son moteur est en marche.
  Avant de mettre le moteur en marche, relâchez la barre de traction.
  Avant de tandre, installez le sac de ramassage dans sa position prévue.
  N'utilisez pas la tondeuse en cas de pluie ou si l'herbe est mouillée.
• Ne soulevez jamais l'arrête de la tondeuse au démarrage du moteur et ne placez jamais vos mains ou vos pieds sous le carter de coupe ou dans la bouche d'éjection arrêté pendant que le moteur tourne.

• Éteignez le moteur et retirez le capuchon de la bougie d'allumage dans les cas suivants :

• Avant toute opération sous le carter de coupe ou à proximité de la bouche d'éjection.

• Avant tout entretien, réparation ou vérification.
• Avant de transporter, soulever ou ranger la tondeuse.
• Si vous laissez la tondeuse sans surveillance ou changez la hauteur de coupe.

• Pourzheimer et vider le sac de ramassage.

• ÀpRES avoir percuté un objet étranger, éteignez le moteur et inspectez attentivement la tondeuse pour repérer tout dommage. Apportez la tondeuse dans un centre de réparation/agréé pour effectuer la réparation le cas échéant.
  Si la tondeuse vibre anormalement, essayez d'en comprendre la raison et apportez votre tondeuse dans un centre de réparation agrée.

• Vérifiez régulièrement que les boulons, écrous et vis sont correctement serrés pour une utilisation sécurisée de la tondeuse.

3) Symboles marqués sur la machine

B1

B2

B3

B4

B5

B6

B7

B8

B.1 Lire le manuel d'instructions
B.2 Attention aux projections! Garder les spectateurs éloignés de la zone de travail
B.3 Danger! Tenez vos mains et pieds éloignés de l'élement coupant!
B.4 Le carburant est inflammable, éloignez-le du feu. Ne pas ajouter de carburant pendant que la machine est en marche.
B.5 Fumées toxiques, ne pas utiliser la machine l'intérieur d'une piece.
B.6 Porter une protection pour les yeux et pour les oreilles.
B.7 Lors des travaux réparation, enlever la bougie puis réparer selon le manuel d'exploitation.
B.8 Attention! Les surfaces de l'outil peuvent être chaudes.

!	Symbole signalement un averissement, une information
	Ne pas utiliser sous la pluie
STOP	Lames continuant de tourner après l'accêt du moteur.
98dB	Niveau garantie d'émission sonore

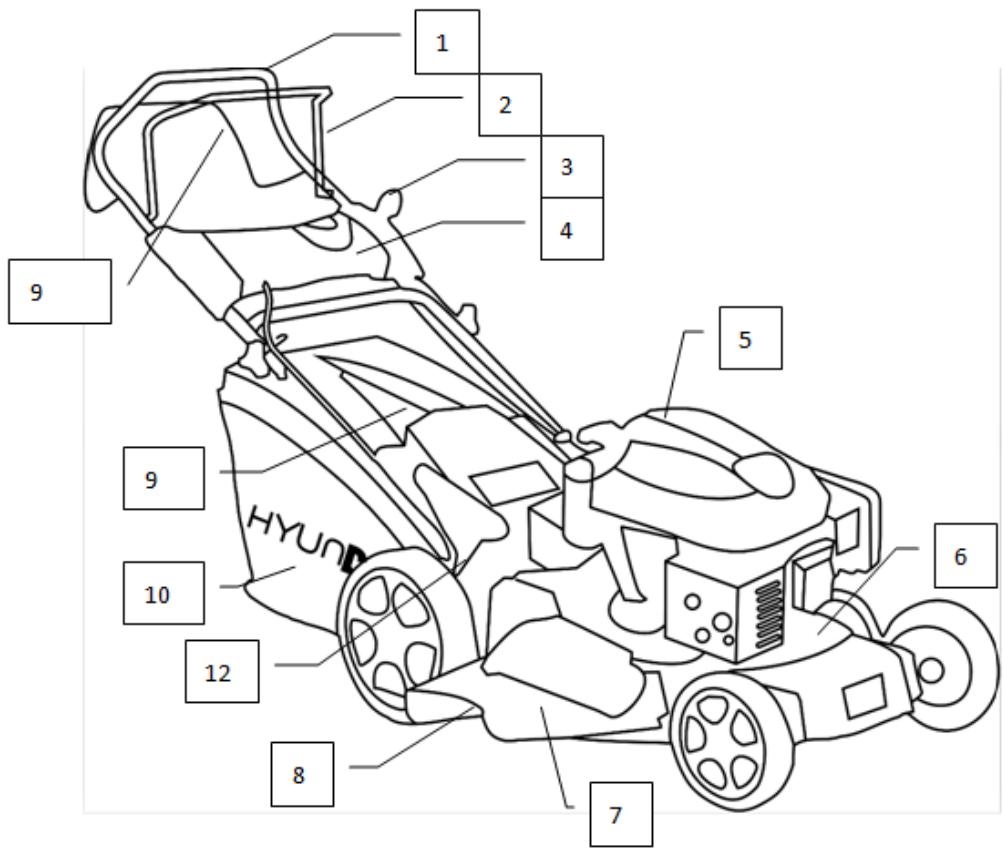

1) Description de l'outil

1. Guidon supérieur	9. Déflecteur
2. Barre contrôle moteur	10. Bac a herbe
3. manette STARTER	11. Barre propulseur
4. Panneau	12. Levier réglage hauteur
5. Moteur
6. Carter
7. Protection latérale
8. Ouverture chute

2) Informations techniques

MODELE	HTDT5070ES-1
Puisance nominale (W)	3000
Déplacement (cm3)	173
Vitesse nominale (min-1)	2800
Couple max. (Nm)	8,3
Fourchette de hauteur de coupe (mm)	25-65
Nombre de hauteurs de coupe	5
Epaisleur de la lame (mm)	3,5
Largeur de coupe (cm)	50.2
Réglage de la hauteur de coupe	Réglage central
Volume du sac de ramassage (L)	55
Poids (kg)	36
Type de moteur	4 temps
Type de refroidissement de moteur	Refroidissement par air
Mode de démarrage	Lanceur à rappel /Démarreur électrique
Système de conduite	Auto-traction
Capacité du réservoir de carburant (L)	1,0
Capacité du réservoir d'huile (L)	0,55
Pente max. autorisée (°)	20
Niveau de pression acoustique garantiet à la position de l'utilisateur (Conformément à EN ISO 5395-1 Annexe F et EN ISO 5395-2, EN ISO 4871)	88.3dB (A) (k=3dB (A))
Niveau de puissance acoustique mesuré	97.45dB (A) k=3dB (A)
Niveau de puissance acoustique garantiet (Conformément à 2000/14/CE)	98dB(A)
Vibrations (Conformément à EN ISO 5395-1 Annexe G et EN ISO 5395-2)	3.89 m/s2 K = 1,5 m/s2

Ce modèle de tondeuse thermique est concu pour la tonte de gazon naturel. Toute autre utilisation est interdite.

Elle ne convient qu'à une utilisation privée dans un jardin ou une parcelle. Les tondeuses conçues pour les parcelles ou jardins privés sont celles utilisées pour l'entretien de zones herbeuses et de gazon privés et ne doivent pas été utilisées dans des zones publiques, parcs, zones sportives, agricoles ou forestières.

1) Guide de montage

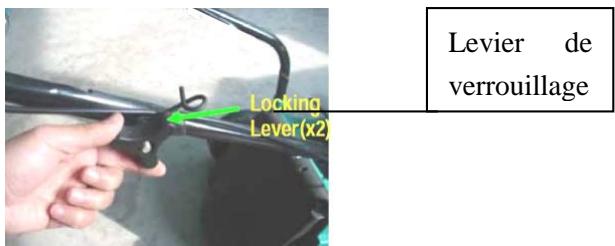

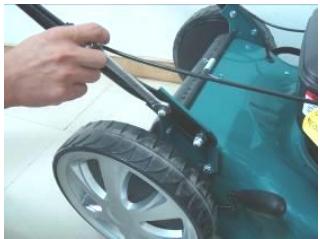

a. Poignée rabatable

Fixez le guidon inférieur au corps de l'outil à l'aide d'une clé appropriée. (Image 1A)

img.1A)

Libérez le guidon supérieur pour le déplier.

Tournez la mollette de serrage pour verrouiller les guidons dans la position prévue. (Image 1B)

(img. 1B)

Réglez la tension en tournant l'écrou de verrouillage avec une clé appropriée.

Installes le serre-câble dans la position indiquée et attachez-y le cable. (Image 1C)

(img. 1C)

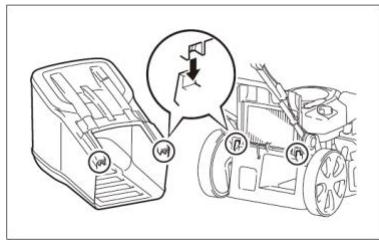

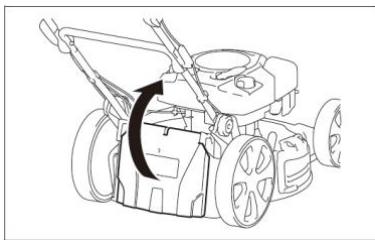

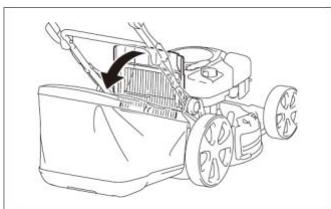

b. Monter/demonter le sac de ramassage

• Pour l'instructor: Soulevez le déflecteur et accrochez le sac de ramassage à l'arrête de la tondeuse. (Image 2A/2B/2C).
• Pour le retirer: maintenez le déflecteur et souvevez-le, puis retirez le sac de ramassage.

Image 2A

Image 2B

1) Remplissage du réservoir

Le carburant doit répondre aux critères suivants :

Essence propre, neuve et sans plomb.
- Un indice d'octane minimum de 87/87 AKI (91 RON). Pour uneutilisation à haute altitude, voir ci-dessous.
- Une essence contenant jusqu'à 10% d'ethanol est acceptable.

ATTENTION: N'utilisez pas d'essences nonapprovées, telles qu'E15 et E85. Ne mélangez pas l'huile à l'essence et ne modifiez pas le moteur de manière à le faire fonctionner avec des carburants alternatifs. L'utilisation de carburants nonapprovés endommagera les pièces du moteur et entraînera l'annulation de la garantie du moteur.

Pour protégger le circuit de carburant contre la formation de calamine, ajoutez un stabilisateur de carburant au carburant.

Tous les carburants ne sont pas identiques. Si des problèmes de démarriage ou de performance survient, changez de fournisseur ou de marque de carburant. Ce moteur est certifié pour fonctionner à l'essence.

Le contrôle des émissions pour ce moteur se fait par le biais du système EM (Engine Modifications).

À des altitudes supérieures à 1524 m, une essence d'un indice d'octane minimum de 85/85 AKI (89 RON) est acceptable. Pour rester conforme en matière d'émissions, un réglage de haute altitude est nécessaire. Uneutilisation sans ce réglage réduira la performance, augmentera la consommation de carburant et les niveaux d'émissions.

L'utilisation du moteur à des altitudes inférieures à 762 m avec le réglage de haute altitude n'est pas recommandée.

1. Retirez le bouchon du réservoir de carburant.
2. Ajoutez du carburant.

Ne replissez pas trop. Essuyez tout carburant qui a débordé avant de démarrer le moteur.

Capacité du réservoir de carburant : 1,2 L (Image3A)

Image 3A

1. Réservoir
2. Bouchon

Image 3B

2) Huile moteur

Huile recommandée: Nous recommendons l'utilisation d'une huile détergente de haute qualité classée pour service SF, SG, SH, SJ ou supérieure. N'utilise pas d'additifs spéciaux.

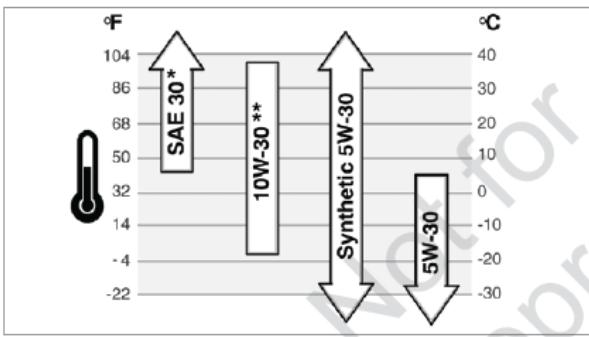

Les températures extérieures déterminant la viscosité correcte de l'huile pour le moteur. Utilisez le tableau pour désirir la meilleure viscosité selon la plage des températures extérieures attendues.

• En dessous de 4^ , l'utilisation d'une huile SAE 30 provoque des démarrages difficiles.
• Au-dessus de 27^ C , l'utilisation d'huile 10W-30 peut augmenter la consommation d'huile. Vérifiez régulièrement le niveau d'huile.

Vérification du niveau d'huile

1. Vérifiez le niveau d'huile une fois le moteur étèint et à l'horizontal.

1. Retirez le bouchon/jauge du réservoir d'huile et essuyez-le.
2. Insérez le bouchon/jauge du réservoir d'huile dans le goulot du réservoir comme indiqué, sans le revisser, puis retirez-le pour vérifier le niveau d'huile.
3. Si le niveau d'huile est proche ou en dessous de la limite inférieure de laJAuge, retirez le bouchon/jauge et replissez le réservoir d'huilerecommmandee jusqu'à la limite supérieure de la jauge (rebord inférieur dugoulot). Ne replissez pas trop.
4. Replacez le bouchon/jauge du réservoir d'huile.

Capacité du réservoir d'huile (L): 0,6L.

AVERTISSEMENT! L'essence est extrément inflammable.

Stockez le carburant dans des bidons spécifique conçus pour cela. Remplissez le réservoir de carburant exclusivement à l'extérieur et avant de démarrer le moteur. Ne fume pas quand vous remplissez le réservoir de carburant ou manipulez du carburant.

N'ouvrez jamais le bouchon du réservoir de carburant et n'ajoutez

jais de carburant quand le moteur est en marche ou quand il est chaud.

Si du carburant a débordé, ne mettez surtout pas le moteur en marche, éloignez l'outil de l'endetroit où le carburant a été renversé et veillez à ne créé aucune étincelle ou flamme tant que les vapeurs de carburant ne se sont pas dissipées.

Refermez complètement tous les bouchons de réservoir et de bidon de carburant.

Avant d'incliner la tondeuse pour entretenir la lame ou vidanger l'huile, videz le réservoir de carburant.

AVERTISSEMENT: ne replissee jamais le réservoir de carburant

en interieur, lorsque le moteur est en marche ou avant que le moteur ait pu refroidir pendant au moins 15 minutes après utilisation.

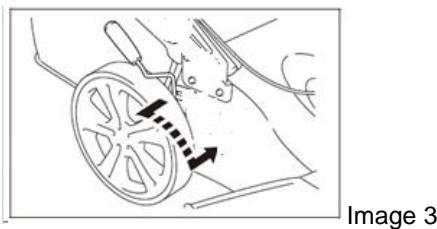

3) Hauteur de coupe

Poussez le levier vers l'extérieur pour le dégager du carter. Déplacez-le vers l'avant ou l'arrière pour régler la hauteur. (Image 3)

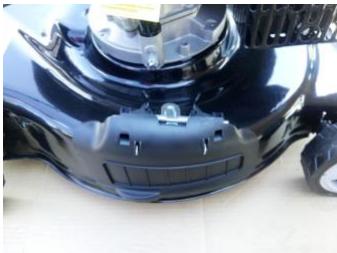

4) Montage du déflecteur d'éjection latérale

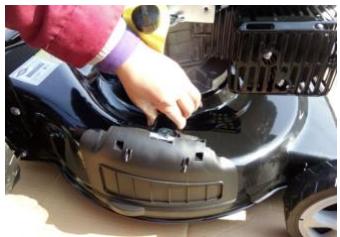

a) Assurez-vous que le couvercle l'etal soit fermé.

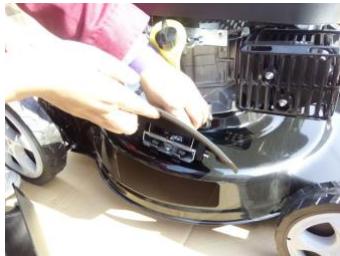

b) Appuyez sur le loquet de sécurité

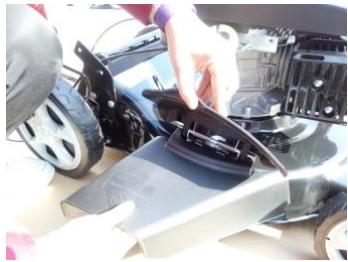

c) Soulevez l'obturator d'éjection latérale

d) Fixer le déflecteur dans les crochets réservés à cet effet. Vérifiez que le déflecteur est bien tenu en place par la force du ressort de l'obturateur.

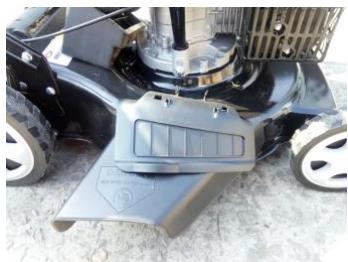

e) Rabattez le couvercle létalé

5) Bac de ramassage

Avant d'intervenir sur le bac à herbe, éteignez le moteur et attendez l'arrêt complet de la lame.

Lorsque vous Voyez que l'herbe se disperse en dessous de la tondeuse, videz le bac à herbe.

Lorsque la tondeuse n'est pas utilisé avec le bac, l'herbe coupée sera éjectée vers le bas.

6) Demarrage

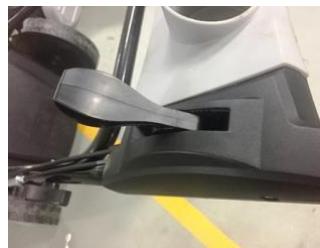

6.1 Demarrage par recul

a) L'outil est équipé d'un capuchon en caoutchouc situé au-dessus de la bougie d'allumage. Assurez-vous que la boucle en métal au bout du cable de la bougie d'allumage (dans le capuchon en caoutchouc) est bien serrée autour du bout métallique de la bougie.
b) Pour démarrer le moteur à froid, tournez le starter sur la position « START » (Démarriage). (Image 4A).
c) Pour démarrer le moteur à chaud et pendant le fonctionnement, tournez le starter sur la position « RUN » (Fonctionnement). (Image 4B)
d) En vous tenant derrière l'outil, ramenez la barre de contrôle du moteur vers le guidon supérieur comme indiqué à l'Image 4C.
e) Prenez en main le lanceur à rappel. Tirez-le d'un coup sec. Ramenez-le doucement vers la tondeuse une fois le moteur démarré.
f) Relâchéz la barre de contrôle du moteur pour arrêtier le moteur et la lame (Image 4D).

Image 4A

Image 4B

Image 4C

Image 4D

g) Mettez prudemment le moteur en marche en respectant les instructions et en maintainant vos pieds éloignés de la lame.
h) N'inclinez pas la tondeuse lors du démarrage du moteur. D'émarrez la tondeuse sur une surface horizontal, exemple d'herbes hautes et d'obstacles.
i) Maintenez les mains et les pieds éloignés des pieces rotatives.

6.2 Démarreur électrique

Démarrage électrique

1. L'unité est munie d'un embout caoutchouté placé sur l'extrémité de la bougie d'allumage, assurez-vous que la boucle métallique à l'extrémité du fil de bougie (dans l'embout caoutchouté) est bien fixé sur la tige métallique de la bougie d'allumage.

2. Quand vous démarrez le moteur à froid, tournez le starter sur la position « IN » (Fig. 6G)

Quand you démarrez le moteur à chaud, tournez le starter sur la position « III ». (Fig.

6H)
3. En vous tenant derrière l'unité, empaignez la manette de freinage et maintenez-la contre la poignée principale comme indiqué en (Fig. 61).
4. Tournez complètement la clé de contact vers la droite dans la sureté. (Fig. 6J / Fig. 6K)
5. Dès que le moteur démarre, relâcher la clé de contact. (Fig. 6J)

Fig. 6G

Fig. 6H

Fig. 6I

Fig. 6J

Fig. 6K

7) Traction de la tondeuse

Une fois le moteur démarré, ramenez le levier d'embrayage des roues contre le guidon et maintainir cette position

La tondeuse se met à avancer.

Pour arrêté la tondeuse, lâchéz le levier.

AVERTISSEMENT: éteignez le moteur et retirez la bougie d'allumage avant toute réparation ou entretien.

a) Vérifiez que tous les écrous, boulons et vis sont toujours bien serrés pour que la tondeuse reste dans un état de fonctionnement sécurisé.
b) Ne rangez jamais la tondeuse avec son réservoir rempli de carburant dans une pièce close où les vapeurs d'essence peuvent entrer en contact avec une forte source de chaleur ou une flamme. Laissez le moteur refroidir avant de ranger votre tondeuse dans son lieu d'entreposage.
c) Afin de réduire le risque d'incendie, nettoyez la tondeuse, en particulier le moteur, le silencieux et le réservoir de carburant. Éliminez toute trace d'herbe, de feuilles ou d'excess de graisse.
d) Vérifiez frequentlyment l'état du déflecteur et du sac de ramassage. Remplacez-les s'ils sont endommages.
e) Si vous devez vider le réservoir d'huile avant l'hiver, effectuez cette opération à l'extérieur.
f) Portez des gants écais avant de monter ou d'affuter la lame. Assurez-vous que la lame est toujours bien équilibrée.

AVERTISSEMENT: Éteignez le moteur et retirez la bougie d'allumage avant toute réparation ou entretien.

g) Vérifiez régulièrement le niveau d'huile et rajoutez-en ou remplacez-la si il ne soit besoin.
h) Inspectez frequentlyment la tondeuse et assurez-vous que tous les dépôts d'herbe sont retirés sous le carter.

i) Lubrifiéz régulièrement l'axe des roues (10) et les roulements avec de laGRAISSSE.
j) Vérifiez souvent la lame. Pour obtenir un travail propre, la lame doit toujours être affuêtée et bien équilibrée.
k) À intervalles réguliers, vérifie que tous les boulons et vis sont bien serrés. L'usure ou des écrous et boulons mal serrés peut entraîner des dommages importants sur le moteur ou le carter.
I) Si la lame percute violemment un obstacle, arrêtez la tondeuse et apportez-la dans un centre de réparation agrée.

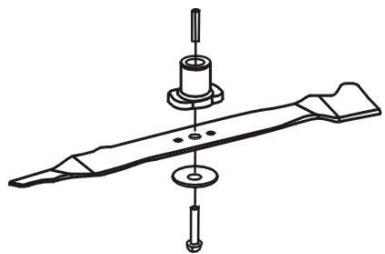

1) Lame

AVERTISSEMENT : Portez des gants, éteignez le moteur et retirez la bougie d'allumage avant les opérations suivantes.

La lame est fabriquée en acier trempe. Pour obtenir un travail propre, affütez la lame féquèment, environ toutes les 25 heures d'utilisation. Assurez-vous que la lame soit toujours bien équilibrée.

Introduisez un petit axe en fer (de 2 ou 3 mm de diamètre) dans le trou situé au milieu de la lame: celui-ci doit rester horizontal. Si la lame ne reste pas horizontal, équilibrrez-la en l'affutant davantage du côte où elle penche.

AVERTISSEMENT : utilisez uniquement des pièces de rechange d'origine. Les pièces de rechange de mauvaise qualité peuvent entraîner des dommages importants sur votre tondeuse et nuire à votre sécurité.

Pour-retirer la lame, desserrez la vis, vérifiez le support de la lame et remplacez toutes les pieces si elles sont usées ou endommagées.

Pour affüter la lame, placez-la dans un etau et limez les rebords tranchants de manière uniforme en vérifier l'équilibre de la lame.

Lorsque vous remontez la lame, assurez-vous que les rebords de coupe se trouvent dans la même direction que le sens de rotation du moteur. Le couple de serrage de la vis de la lame doit être de 3,7 kg*m/s ^2 (37 Nm) et peut être vérifié à l'aide d'une clé dynamométrique.

PROTECTION DE L'ENVIRONNEMENT

Collecte sélective des déchets électriques et électroniques.

Les produits électriques ne doivent pas être mis au rebut avec les produits menagers. Selon la Directive Européenne 2012/19/CE pour le rebut des matériels électriques et electroniques et de son exécution dans le droit national, les produits électriques usagés doivent être collectés séparément et disposés dans des points de collecte prévus à cet effet. Adressez-vous auprès des autorités locales ou de votre revendeur pour obtenir des conseils sur le recyclage.

Déclaré que la machine désignée ci-dessous

TONDEUSE THERMIQUE

HTDT5070ES-1

Numéro de série: 20180202401-20180202540

Est conforme aux dispositions des Directives Européennes suivantes :

Directive sur les machines 2006/42/CE

Directive CEM 2014/30/UE

Directive sur le bruit 2000/14/CE et 2005/88/CE Annexe VI

Niveau de puissance acoustique mesure : 97 dB(A)

Niveau de puissance acoustique garanti : 97 dB(A)

Normes harmonisées applicables :

EN ISO 5395-1:2013

EN ISO 5395-2:2013+A1:2016+A2:2017

EN ISO 14982:2009

Fait à Cugnaux, le 16/12/2017

Philippe MARIE / PDG

Garantie

Nous garantissons que les apparèils HYUNDAI sont conformes aux réglementations légales et spécifiques à chaque pays (préuve et acquisition moyonnant facture ou bon de livraison). La garantie ne sera pas valide en ce qui concerne les consommables et accessoires appartenant en partie aux fournitures.

You ne pourrez pas avoir recours à la garantie dans les cas suivants :

1. Usure normale des mécanismes et assemblages dont la durée de vie est limite,
2. Entretien et substitution du matériel s'usant rapidement (charbons, outils coupants, roues d'engrenage),

3. Surcharges ou charges excessives conduisant à :

4. Pannes simultanées d'un ou plusieurs matériels et assemblages fonctionnellement connectés au système,

5. Brûlures, roussissements et fonte dus à une température interne excessive du matériel ( éléments chauffants, interrupteurs, câblage, compartments),

6. Dommage mécanique et présence d'objets étrangers dans l'appareil,

7. Usage commercial,
8. Usage à des fins non indiquées dans ce manuel d'instructions,
9. Demontage et réparations non réalisés par un spécialiste de HYUNDAI
