HNHP2065B500L - Nettoyeur haute pression HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Hyundai
Modèle	HNHP2065B500L
Pression nominale	90 bar (9 MPa)
Pression maximale	135 bar (13,5 MPa)
Débit d'eau	5,5 à 8,0 L/min
Puissance absorbée	1800 W
Alimentation électrique	230 V ~ 50 Hz
Niveau de vibrations	≤ 2,5 m/s²
Température maximale de l'eau	60 °C
Pression d'entrée d'eau max	10 bar
Niveau de puissance acoustique (LwA)	90 dB(A)
Niveau de pression acoustique (LpA)	74 dB(A)
Classe de protection	Classe II (double isolation)
Longueur de tuyau haute pression	Non spécifié (tuyau inclus)
Accessoires inclus	Lance, pistolet avec verrou, jet multiple, buse turbo, buse coudée, nettoyeur terrasse, brosse rotative, connecteurs
Système de détergent	Bouteille intégrée et jet détergent
Dispositifs de sécurité	Verrou de gâchette, capteur thermique, soupape de décharge
Entretien	Nettoyage filtre d'entrée, graissage raccords, vidange avant gel
Usage	Domestique (extérieur)
Poids	Environ 12 kg (estimation)
Dimensions (L x l x h)	Environ 40 x 30 x 60 cm (estimation)

FOIRE AUX QUESTIONS - HNHP2065B500L HYUNDAI

Comment démarrer le nettoyeur haute pression Hyundai HNHP2065B500L ?

Assurez-vous que la machine est sur une surface plane, le tuyau d'arrosage raccordé et l'eau ouverte. Déverrouillez la gâchette, appuyez sur la gâchette du pistolet pour purger l'air, puis mettez l'interrupteur marche/arrêt sur la position 'I'. Activez la gâchette pour commencer le nettoyage.

Comment utiliser le détergent avec ce nettoyeur ?

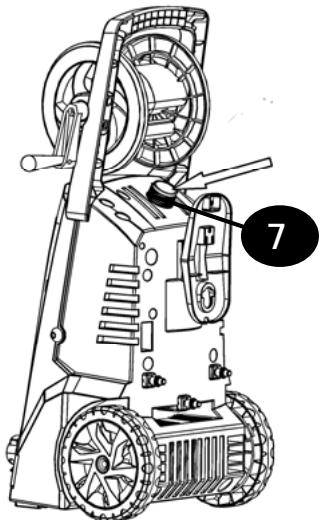

Versez le détergent dans la bouteille intégrée (repère 7). Fixez le jet détergent (15) sur la lance (13). Assurez-vous que la lance est bien verrouillée sur le pistolet. Actionnez la gâchette pour appliquer le détergent à basse pression.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais diriger le jet vers des personnes, des animaux ou des appareils électriques. Portez des lunettes de protection et des vêtements adaptés. Tenez fermement le pistolet à deux mains en raison de la force de réaction. Débranchez toujours l'appareil avant tout entretien.

Comment ranger l'appareil après utilisation ?

Arrêtez la machine et coupez l'arrivée d'eau. Actionnez la gâchette pour évacuer la pression. Videz l'eau de la pompe en laissant tourner la machine sans eau pendant quelques secondes. Nettoyez les accessoires et rangez-les sur les crochets. Stockez dans un endroit à l'abri du gel.

Que faire si la machine ne démarre pas ?

Vérifiez que la prise est branchée et que le fusible n'a pas sauté. Essayez une autre prise. Si le câble d'extension est utilisé, débranchez-le. Vérifiez que l'interrupteur est en position 'I'. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre d'entrée d'eau ?

Dévissez le filtre d'entrée d'eau avec un tournevis, retirez-le et nettoyez-le à l'eau claire. Vérifiez qu'il n'est pas endommagé avant de le remonter. Un filtre obstrué peut réduire les performances et endommager la pompe.

Quels accessoires sont fournis avec le nettoyeur ?

Le nettoyeur est livré avec une lance, un pistolet avec verrou de gâchette, un jet multiple, une buse turbo, une buse coudée, un nettoyeur pour terrasse, une brosse rotative, et les connecteurs nécessaires.

Comment utiliser le nettoyeur pour terrasse ?

Fixez le nettoyeur pour terrasse à la lance. Ne l'utilisez pas comme un balai : laissez-le glisser doucement sur la surface. Il est idéal pour les terrasses et allées.

Que faire en cas de gel de la machine ?

Ne démarrez jamais une machine gelée. Laissez-la dégeler complètement avant utilisation. Les dommages causés par le gel ne sont pas couverts par la garantie. Stockez toujours la machine dans un endroit sec et à l'abri du gel.

Comment ajuster la pression de nettoyage ?

Le jet multiple (16) permet d'ajuster la pression en tournant la bague. Utilisez le jet en éventail pour les surfaces délicates et le jet ponctuel pour les taches tenaces. Ne tournez jamais la bague pendant que la gâchette est actionnée.

MODE D'EMPLOI HNHP2065B500L HYUNDAI

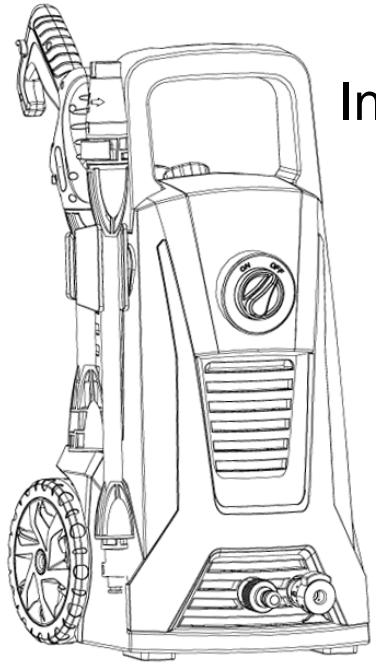

Modèle : HNHP1800- 135

Instructions originales

BULER SAS

ZI-32, rue Aristide Berges

31270 Cugnaux - France

AVERTISSEMENT: Veuillez lire et comprendre toutes les instructions et consignes.

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit au contraire être remis au point de collecte correspondant pour le recyclage du matériel électrique et électronique. En procédant de cette manière, vous aiderez à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine que pourrait causer un traitement inadéquat du rejet de ce produit. Pour plus ample information sur le recyclage de ce produit, veuillez prendre contact avec notre bureau municipal, notre service de collecte de déchets ménagers ou le magasin où vous avez acheté le produit.

1. Consignes de sécurité 5
2. Instructions d'usage 19
3. Instructions d'emploi 20
4. Transport 22
5. Entreposage 22
6. Protection environnementale 23
7. Maintenance, nettoyage et réparation 23
8. Dépannage 24

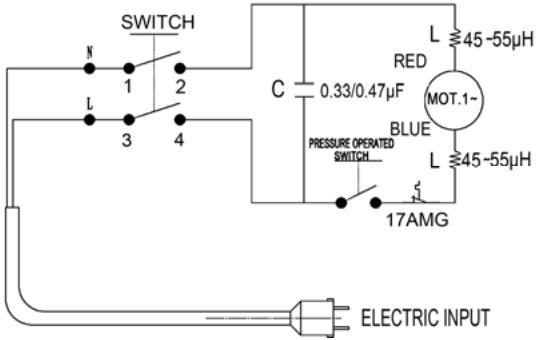

Les circuits

Pression nominale	90 bar / 9 MPa
Pression Max.	135bar / 13.5 MPa
Débit	5.5~8.0l/min
Puisance	1800W
Tension	230V/50Hz
Niveau des vibrations	Max. 2.5m/S2
Température maximale d'eau	60°C

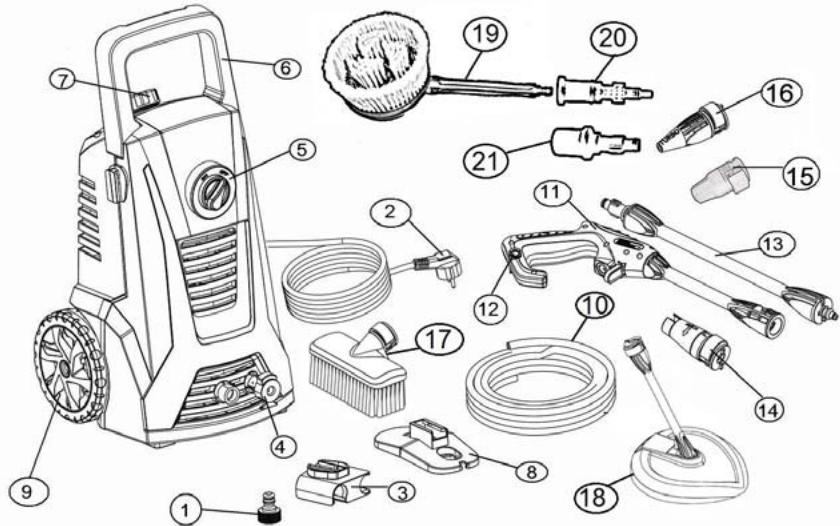

Vue d'ensemble du produit

1. Raccord d'entrée d'eau
2. Prise électrique
3. Crochet de rangement 4. Sortie d'eau
4. Commutateur marche/arrêt

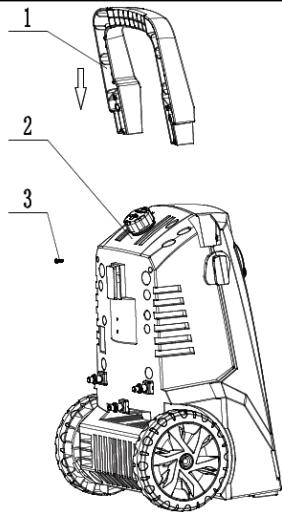

5. Poignée du chariot
6. Intégré dans une bouteille de détergent
7. Crochet de câble
8. Roue
9. Tuyau à haute pression
10. Pistolet à gâchette
11. Verrou de gâchette
12. Lance
13. Jet multiple
14. Jet detergent
15. Buse turbo
16. Buse coudee
17. Nettoyeur pour terrasse
18. Brosse rotative
19. Connecteur Brosse
20. Connecteur pistonnet

1. Consignes de sécurité

Attention, tous les avertissements et consignes de sécurité doivent être lus! Un non-respect des avertissements et des consignes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et consignes de sécurité pour une consultation ultérieure. La notion d'outil électrique utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil). ATTENTION: Cette machine n'est pas

destinée à être utilisée par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances.

ATTENTION: Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateur.

Pictogrammes

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

Le jet ne doit pas être dirigé vers des personnes, des animaux, des

	appareils sous tension ou l'appareil lui-même
CE	CE Conformém ent aux normes Européennes d'application en matière de sécurité
	Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.
	Lire le manuel avant utilisation

	Risque de lésion corporelle ou de dégâtsmatériels
	Portez des gants de protection
	Portez des protections auditives
	Porter des lunettes de protection.
LWA 90dB	Puisance acoustique

LIEU de travail

• Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière

peuvent donner lieu à des accidents.

• sent des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les fierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

SÉCURITÉ ÉLECTRIQUE

• La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques.
• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en
• isinières électriques et réfrigérateurs. Le risque de décharge électrique

augmente lorsque voiture corps est mis à la terre. Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge. - N'endommagez pas le cordon d'alimentation. Ne l'utilisez pas pour porter, tirer ou débrancher l'outil électrique de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique. - Lorsque vous utilisez un outil électrique à l'air libre, n'employez que

des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à un usage extérieur réduit le risque de décharge électrique. - Si vous êtes obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.

Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique

Lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électriques peut engendrer des blessures graves.

• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'outil électrique, réduit le risque de blessures.
• Évitez toute mise en marche impromptue.

Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l'outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.

• Retirez les outils de réglage ou les clés de serrage avant demettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne tendez pas les bras trop loin. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment.

Cela vous permettra de mieux contrôler l'outil électrique dans les situations inattendues.

• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l'outil électrique. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inherents à la poussière.

Risque d'explosion!

Ne pas pulvériser de liquides inflammables. Ne jamais aspirer des liquides contenant des solvants ni des acides ou des solvants non dilués, tels que par exemple de l'essence, du diluant pour peinture ou du fuel! Le nuage de pulvérisation est extrêmement inflammable, explosif et toxique. Ne pas utiliser d'acétone, d'acides ni de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l'appareil.

Precautions de manipulation et d'utilisation d'outils électriques

• é vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.
• N'utilisez éteint est dangereux et doit être réparé.
• Retirez la fiche secteur de la prise avant de réaliser des réglages, de remplacer des accessoires ou de ranger l'outil électrique.

Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.

• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces consignes utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

Entretenez l'appareil avec soin. Contrôlez qu'aucune pièce mobile de l'appareil n'est décentrée ou grippée, qu'aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant

d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils ÉLECTriques.

• ûtées, s'encliquent moins souvent et sont plus faciles à diriger.
• Utilisez l'outil électrique, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues

peut aboutir à des situations dangereuses.

Entretien

• Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d'origine uniquement, de manière à préserver la sécurité de l'appareil.

Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur. Seul le service après-vente/agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.

Instructions de sécurité supplémentaires pour les nettoyeurs HAUTE pression

• L'appareil est uniquement concu pour un usage privé en extérieur et NON pour un usage commercial. Maintenez-le éloigné de la chaleur, du rayonnement direct du soleil, de l'humidité et de la pluie, du gel et des bords tranchants.
• Les flexibles haute pression, les robinets et les raccords sont importants pour la sécurité de l'appareil. N'utiliser que des flexibles haute pression, des robinets et des raccords recommends par le fabricant.
• Cet appareil n'est pas

destiné à être utilisé par des personnes avec des capacités physiques, sensorielles ou mentales restreintes. L'appareil ne doit jamais être utilisé par des enfants ni par des personnes non visées. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Tenir les films plastiques d'emballages hors de portée des enfants, risque d'étouffement!

• Ne laissez pas les personnes non formées à l'utilisation d'un nettoyeur à haute pression et qui n'ont pas lu le manuel d'utilisation utilisé la machine !
• Les nettoyeurs haute pression ne doivent pas être utilisés par des enfants ou des

personnes non formées à leur utilisation.

• Il convient de veiller à ce que des enfants ne jouent pas avec l'ordinateur.
• Avant de démarrer votre machine, vérifiez bien qu'elle ne présente aucun défaut. Si la machine présente un défaut, ne la démarrez pas et contactez votre revendeur local.
• Vérifiez en particulier l'isolation du câble électrique, elle ne doit avoir aucun défaut ni fissure. Si le câble est endommagé, un réparateur local/agréé doit le remplacer.

AVERTISSEMENT : Les jets haute pression peuvent être dangereux s'ils sont mal utilisés. Le jet ne

doit pas être dirigé vers des personnes, du matériel électrique sous tension ou l'appareil lui-même. AVERTISSEMENT: N'utilisez pas l'appareil à proximité de personnes sauf si elles portent des vêtements de protection.

• Ne dirigez pas le jet contre vous-même ou autres personnes pour nettoyer des vêtements ou des chaussures.
• Tenez fermement la lance de pulvérisation à deux mains.
• ere contre les débris déplacés et projetés au cours du nettoyage.
• Portez des lunettes et des vêtements de protection au cours du nettoyage.

AVERTISSEMENT : Cet appareil a été conçu pour être utilisé avec l'agent de nettoyage fourni ou recommandé par le fabricant. L'utilisation d'autres agents de nettoyage ou produits chimiques peut nuire à la sécurité de l'appareil.

Débranche l'appareil de l'alimentation électrique avant d'effectuer une opération d'entretien.

• Pour garantir la sécurité de l'appareil, utilisez uniquement des pièces de rechange du fabricant ou agréées par le fabricant.
• N'utilisez pas l'appareil

Si un cordon d'alimentation ou des pièces importantes de l'appareil sont endommagées, par exemple, un dispositif de sécurité, un flexible haute pression ou un pistonnet à gâchette.

• N'utilisez pas l'appareil avec les mains mouillées. Si l'appareil est humide ou mouillé, débranchez-le immédiatement. Ne le mettez pas dans l'eau.
• Des pneus et des valves de pneus peuvent être endommagés par le jet haute pression et peuvent ensuite exploser.
• N'utilisez jamais la machine dans un environnement représentant un risque d'explosion.
• Le nettoyage par jet

Le nettoyage par jet haute pression des surfaces contenant de l'ammoniaque n'est pas autorisé.

• Ce nettoyeur à haute pression ne doit pas être utilisé à des températures inférieures à 0°C.

AVERTISSEMENT : Les flexibles haute pression, les raccords et les accouplements sont importants pour la sécurité de l'appareil. Utilisez uniquement des flexibles, raccords et accouplements recommandés par le fabricant.

AVERTISSEMENT : Des câbles de rallonge inadaptés peuvent être dangereux. Les câbles sur bobines doivent toujours être complèt

déroulés afin d’empêcher le câble de surchauffer.

• Si un cable de rallonge est utilisé, la fiche et la prise doivent être étanches et conformes aux exigences mentionnées ci-dessous pour la longueur et les dimensions du cable. - 1,0mm² max. 12,5m - 1,5mm² max. 20m Si le cable électrique est endommagé, il doit être remplacé par le fabricant ou son réparateur ou une personne de même qualification afin d'éviter tout risque.

Connexion de l'alimentation principale

Les éléments suivants doivent être observés

lors de la connexion du nettoyeur hautepression à l'installation électrique:

La connexion d'alimentation électrique doit être effectuée par un electricien qualifié et se conforme conformément à 60364-1 CEI - Il est recommandé que l'alimentation électrique de cet appareil doit comprendre un dispositif de courant résiduel qui va interrompre l'alimentation si le courant de fuite à la terre dépasse 30 mA pendant 30 ms.

Connexion de l'eau

Le raccordement au réseau public est

conformer aux règlements.

Le tuyau d'entrée peut être raccordé au réseau d'eau avec une pression d'entrée maximale de 10 bars.

l'appareil n'est pas

prévU pour être

branchée à une alimentation en eau potable. Ce nettoyeur haute-pression peut être branché (exclusivement en Europe) à un réseau d'eau potable lorsque un disconnecteur approprié de réseau a été installé, type BA, selon la norme EN 1717. La longueur du tuyau entre le disconnecteur et le nettoyeur haute-pression doit être au moins de 10 mètres pour absorber les pics de

pression possible (diamètre minimal 1.27 cm)

Dès que l'eau a traversé la valve BA, cette eau n'est plus considérée comme l'eau potable.

Important!

Utilisez seulement l'eau sans impuretés. S'il y a un risque que l'eau d'entrée contienne des particules de sable (c'est-à-dire à partir de votre propre bassin), un filtre supplémentaire doit être monté.

Dispositionifs des securité

• La soupape de décharge peut réduire la pression si elle dépasse les valeurs prédéfinies.

Le dispositif de verrouillage sur le

pistolet à gâchette (11) (voir l'illustration au début de ce manuel) : Le pistolet à gâchette (11) comporte un dispositif de verrouillage (12). Lorsque le bouton est activé, le pistolet à gâchette (11) ne peut pas être exploité.

Attention

S'assurer avant le début du nettoyage que le nettoyeur haute pression se trouve sur un sol plan. Utiliser lors du nettoyage des lunettes de protection et revêtir une tenue

de protection.

DANGER

Le jet d'eau sortant de la buse haute pression provoque une force de réaction sur la poignée-pistolet. Veiller à adopter une position stable et à tenir la poignée et la lance fermement.

CAPTEUR THERMIQUE Un capteur thermique protège le moteur contre les surcharges. La machine va redémarrer après quelques minutes lorsque le capteur thermique a refroidi.

BRUIT

Valeurs du bruit mesuré conformément à la norme correspondante:

Puissance sonore selon la norme

EN60335-2-79:

LwA=90dB(A)

• Pression sonore selon la forme EN60335-2-79: LpA= 74dB(A) Uncertain K:=3dB(A)

2. Instructions d'usage

Cette section explique en détails comment faire fonctionner le nettoyeur haute-pression.

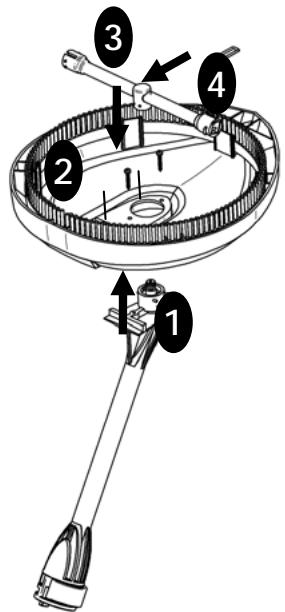

2.3 Montage du nettoyeur pour terrasse

1. Insérez la lance de rallonge dans le carter.
2. Fixez la lance de rallonge dans le carter au moyen des deux vis.
3. Insérez le bras de rotor dans la lance de rallonge.
4. Insérez la goupille en U pour fixer le bras de rotor. REMARQUE: Vérifiez que le bras de rotor est correctement fixé à la lance de rallonge au moyen de la goupille en U.

3.1 Connexion du tuyau d'arrosage

1. Vissez le raccord d'entrée d'eau (1) sur l'entrée d'eau: Note: Le filtre d'entrée (A) doit toujours être fixé dans le tuyau d'entrée d'eau pour filtrer le sable, la pierre calcaire et d'autres impuretés, car ceux-ci endommageront les soupapes de la pompe. Attention: la défaut de l'installation du filtre invalidera la garantie.
2. Branchez le tuyau d'arrosage avec un raccord standard rapide

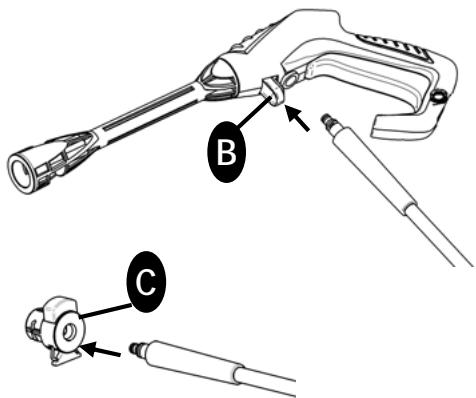

3.2 Montage du tuyau à haute pression

1. Fixez le tuyau à haute pression (10) au pistolet à gachette (11) et à la machine.

Dévissez le tuyau à haute pression en appuyant sur le cliquet (B) ou le bouton (C)

3.3 Montage de la lance et du jet

1. Poussez la lance (13) dans le pistolet à gachette (11)
2. Lorsqu'elle est insérée, tournez-la vers la droite.

Attention: Assurez-vous que la lance (13) est bien fixée au pistonnet à gachette (11). 3. Fixez les différents accessoires (14-18) selon l'utilisation. Attention: Lors de la fixation de ceux-ci (14-18), le bouton (D) sur l'accessoire (14-18) devrait être à nouveau. Vérifiez avant l'activation de la gachette que l'accessoire (14-18) est bien fixé.

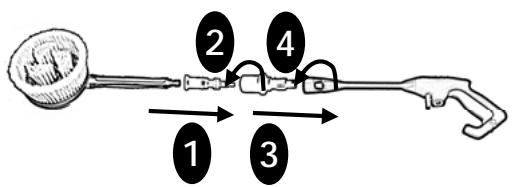

3.4 Montage de la

1. Poussez la connecteur Brosse (20) dans le connecteur pistonet (21)
2. Poussez la connecteur pistonet (21) dans le pistonet à gachette (11)
3. Lorsqu'elle est insérée, tournez-la vers la droite.

Attention: Assurez-vous que la rosse rotative (19) est bien fixée au pistonnet à gâchette (11)

3.4 Connexion à l'eau

Un tuyau d'arrosage ordinaire de min. 10m et de max. 25m sera approprié.

IMPORTANT! Utilisez seulement l'eau sans impuretés. S'il y a un risque que l'eau d'entrée contienne des particules de sable dans l'eau d'entrée (c'est-à-dire à partir de votre propre bassin), un filtre supplémentaire doit être monté.

1. Laissez couler l'eau par le tuyau d'eau avant de le connecter à la machine pour empêcher le sable et la saleté de pénétrer dans la machine. Remarque: Vérifiez que le filtre est monté dans le tuyau d'entrée d'eau et qu'il n'est pas bloqué. 2. Branchez le tuyau d'eau pour l'approvisionnement en eau par le biais du connecteur rapide (entrée d'eau, pression max. 10 bar, température max.: 60°C)
2. Connexion à l'eau.

3.5 Marche/arrêt de la machine

Le pistolet à gachette (11) et la lance (13) sont affectés par une poussée pendant le fonctionnement - donc tous les tenir fermement avec mains.

IMPORTANT: Régalez le tuyau vers le sol.

1. Vérifiez que la machine est en position verticale. REMARQUE: Ne pas placer la machine dans l'herbe haute!
2. Déverrouillez la gachette (12)
3. Appuyez sur la gachette du pistonnet (11) et laissez couler l'eau jusqu'à ce que tout l'air se soit échappé du tuyau d'eau.
4. Appuyez sur le commutateur marche / arrêt (5).
5. Activez la gachette du pistolet (11).
6. Toujours régalez la distance et la pression du tuyau à la surface qui doit être nettoyée.

Ne couvrez pas la machine pendant le fonctionnement et ne l'utilisez pas dans une chambre sans ventilation adéquate!

REMARQUE: Si la machine est inutilisée pendant quelques minutes, elle doit être éteinte sur le commutateur marche / arrêt (5) «O».

1. Appuyez sur le commutateur marche / arrêt (5) «O».
2. Débranche la prise électrique (2) de la fiche.
3. Coupe l'alimentation en eau et activez la gachette du pistonet à gachette (11) pour soulager la machine de la pression.
4. Verrouillez le pistolet à gachette (11)

Remarque: Lorsque vous relâchez la gachette du pistolet (11), la machine s'arrête automatiquement. La machine va commencer à nouveau lorsque vous réactivez le pistolet à gachette (11).

3.6 Jet multiple

La pression peut pour le jet multiple (16) être ajustée en le tournant. Le ventilateur et le jet en éventail sont adaptés pour le lavage, en fonction de différentes demandes.

ATTENTION: Ne pas le faire en fonctionnement pour éviter que la main touche le jet.

3.7 Intégre dans une bouteille de détergent

1. Versez le détergent dans le intégré dans une bouteille de détergent (7) et vissez le récipient au jet détergent (15) avec piston à gâchette (11) et lance (13)

3.8 Nettoyeur pour terrasse

Le nettoyeur pour terrasse est un accessoire puissant utilisé pour nettoyer les terrasses, allées, etc.

Fixez le nettoyeur pour terrasse à la lance.

REMARQUE: N'utilisez pas le nettoyeur pour terrasse comme un balai, laissez-le glisser doucement sur la surface.

3.9 Buse courbée

La buse coudée peut être utilisée pour un grand nombre d'applications, par exemple le nettoyage du soubassement de la carrosserie d'une voiture ou du dessous d'une tondeuse à gazon, sans que des débris ou autres soient éjectés vers vous.

Après avoir fixé la buse coudée, pensez à l'angle que cela crée sur le pistolet à gâchette et la lance étant donné que le jet sort selon une direction perpendiculaire.

3.10 Interrompre le fonctionnement

• Relâcher la manette de la poignée-pistolet.
• Verrouiller le levier de la poignée-pistolet.
• En cas de pauses de longue durée (plus de 5 minutes), mettre en plus l'appareil hors service avec l'interrupteur "0/OFF".
• Enficher la poignée-pistolet dans le support de poignée-pistolet.

Attention

Afin d'éviter tout accident ou toute blessure lors du transport, tenir compte du poids de l'appareil

4.1 Transport manuel

• Pour pousser l'appareil, tirer tout d'abord la poignée de transport complètement vers le haut, jusqu'à ce qu'elle s'encliquette de façon audible.
• Tirer l'appareil à l'aide de la poignée de

transport.

• Soulever l'appareil avec la poignée et le porter.

4.2 Transport dans des véhicules

Freiner l'appareil pour l’empêcher de glisser et de basculer.

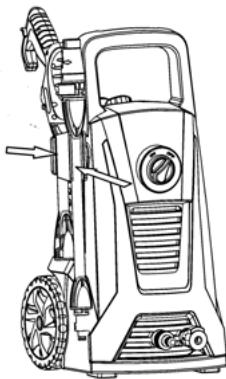

5. Entreposage

La machine doit être stockée dans une chambre sans gel!

La pompe, le tuyau et les accessoires doivent toujours être vidés de l'eau avant d'être rangés comme suit:

1. Arrêtez la machine (appuyez sur le commutateur marche / arrêt (5) «O») et arrêtez l'approvisionnement en eau, afin de s'assurer qu'il n'y a plus d'eau dans la pompe.
2. Redémarrez la machine (5) et activez la gachette du pistolet (11). Laissez tourner la machine jusqu'à ce qu'il n'y a plus d'eau qui traverse le pistolet à gachette (11).
3. Arrêtez la machine, débranchez et enroulez le tuyau et le câble.
4. Placez le pistolet à gâchette (11), la lance (13), et les autres accessoires (14-18) dans les supports de la machine.

Si la machine, par erreur, est gelée, il sera nécessaire de vérifier les dégâts.

ATTENTION: Ne jamais démarrer une machine gelée. Les dommages causés par le gel ne sont pas couverts par la garantie!

6. Protection environnementale

Les anciens appareils contiennent des matériaux précieux qui peuvent être recyclés. Prenez des dispositions pour le recyclage des nouveaux appareils appropriés. Jetez vos nouveaux appareils en utilisant des systèmes de collection appropriés.

7. Maintenance, nettoyage et répartition

ATTENTION! Toujours débranchez la prise électrique de la fiche avant l'entretien ou le nettoyage.

Pour assurer une longue vie de fonctionnement, suivez les conseils suivants:

• Laver le tuyau d'eau, le tuyau à haute pression, la lance et les accessoires avant montage. Nettoyer les connecteurs de poussière et de sable. Rincer l'accessoire de pulvérisation détergent après utilisation. Nettoyer les jets.

Toute réparation doit toujours être faite dans un atelier agréé avec les pièces de rechange originales.

7.1 Nettoyage du filtre d'entrée

Nettoyez le filtre d'entrée d'eau une fois par mois ou plus souvent selon l'utilisation.

Desserrez soigneusement le filtre avec un tournevis et le nettoyez (voir section 3.1). Vérifiez qu'il est intact avant remontage.

Le filtre d'entrée doit toujours être monté à l'intérieur du tuyau d'arrivée d'eau pour filtrer des sables, des calcaires et autres impuretés, qui risquent de détériorer les soupapes de la pompe.

ATTENTION: La faute d'installation du filtre invalidera la garantie

7.2 Nettoyage des évents d'air

La machine doit être gardée propre de manière à laisser passer librement l'air de refroidissement par les évents de la machine.

7.3 Graissage des raccords

Pour assurer une connexion facile et que les joints toriques ne s'assètent pas, les raccords doivent être GRAISSES régulièrement.

8. Dépannage

Symptôme	Cause	Mesures recommendées
La machine refuse de démarrer	La machine n'est pas branchée	Branchez la machine
	Prise défectueuse	Essayez une autre prise.
	Le fusible a sauté	Remplacez le fusible. Débranchez les autres machines.
	Câble d'extension défectueux	Essayez sans le cable d'extension.
Fluctuations de pression	La pompe aspire l'air	Vérifiez que les tuyaux et les raccords sont étanches.
	Vannes sales, usées ou coincées,	Contactez votre centre de service
	L'approvisionnement en eau ne suffit pas	Augmentez la pression d'eau, vérifiez le blocage du tuyau d'arrosage et / ou changez de gros tuyau.
	Joints de pompe usés	Contactez votre centre de service le plus proche
La machine s'arrête	Le fusible a sauté	Remplacez le fusible.
	Tension secteur incorrecte	Débranchez les autres machines.Vérifiez que la tension secteur correspond à la spécification sur la plaque signalétique
	Capteur thermique activé	Laissez la machine pendant 5 minutes pour refroidir
	Jet partiellement bloqué	Nettoyez le jet avec une aiguille et en pulverisant de l'eau vers l'arrière à travers le jet
Fusible sauté	Fusible trop petit	Remplacez-le par une installation plus élevé que la consommation d'ampérage de la machine.
	Augmentation de l'ampérique	Essayez sans le cable d'extension.
Pulsation de la machine	Air dans le tuyau d'arrivée / pompe	Laissez la machine fonctionner avec la gâchette ouverte jusqu'à ce que la pression de travail régulière reprene.
	Approvisionnement inadéquat des specifications de conduites d'eau requisces	Augmentez la pression d'eau, vérifiez le blocage du tuyau d'arrosage et / ou changez de gros tuyau.
	Jet partiellement bloqué	Nettoyez le jet avec une aiguille et en pulverisant de l'eau vers l'arrière à travers le jet
	Filtre à eau bloqué	Nettoyez le filtre
	Tuyau replié	Redressez le tuyau.
La machine se démarre et s'arrête souvent par elle-même	Fusil à pompe et / ou gâchette est en fuite	Contactez votre centre de service le plus proche
	Pas d'alimentation en eau	Connectez l'eau d'arrêtée.
La machine se démarre, mais l'eau ne sort pas	Filtre à eau bloqué	Nettoyez le filtre
	Jet bloqué	Nettoyer le jet avec une aiguille et en pulverisant de l'eau vers l'arrière à travers le jet
