MODE D'EMPLOI ACM3135B AMICA

Consulter la notice avant d'installer et d'utiliser la cuisinière.

IO-CFS-0121/8064119

(09.2016./1)

La cuisinière Amica combine à la perfection la capacité d'utilisation et une efficacité optimale. Après lecture de ce mode d'emploi, vous n'aurez aucun problème pour utiliser ses fonctionnalités.

À la sortie de l'usine, avant d'être emballée, la cuisinière a passé tous les tests de sécurité et de compatibilité.

Prière de lire attentivement ce mode d'emploi avant la première mise en marche de l'appareil. Respecter les indications vous permettra d'éviter toute utilisation incorrecte.

Conservez ce mode d'emploi dans un endroit accessible.

Le respect des recommandations de ce mode d'emploi vous préservera de risques importants.

N'utiliser l'appareil qu'après avoir lu ce mode d'emploi.

La cuisine a été conçue exclusivement pour un usage domestique.

Le fabricant se réserve le droit d'effectuer des modifications sans conséquences sur le fonctionnement de l'appareil.

En cas de doute ou si vous ne comprenez pas toutes les instructions de ce mode d'emploi, vous pouvez contacter notre service consommateur qui vous guidera en tous points utiles. Le n° de téléphone est : 01.56.48.06.31.

Informations générales 2 Consignes de sécurité 4 Conseils d'économie d'énergie 11 Fin de vie de l'appareil 12 Description de l'appareil 13 Caractéristiques du produit 14 Installation (note à l'installateur) 15 Mode d'utilisation 23 Fonctions du four et de son utilisation 30 Utilisation du four - conseils pratiques 33 Nettoyage et maintenance de la cuisinière 35 Situations d'urgence 39 Données techniques 40

Les principes et les dispositions contenus dans ce mode d'emploi doivent s'appliquer obligatoirement.

Ne pas permettre l'utilisation de la cuisinière aux personnes n'ayant pas pris connaissance de ce mode d'emploi.

Installation

• Les matériaux d'emballage (par ex. les films plastiques, les polystyrènes) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de portée des enfants.
• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet appareil.
• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant, une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conçu ni destiné à être touché et peut comporter des bords tranchants ou rugueux, qui peuvent causer des blessures.
• Cet appareil est lourd ; faites attention lors de son déplacement.
• Cet appareil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Lors du déballage, vérifiez que l'appareil n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin vendeur. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
• Avertissement : Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Il est interdit de relier l'installation de gaz à tout câble d'antenne, par exemple antennes radio.
• Instructions de mise à la Terre : Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

Aération

• ATTENTION: L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : développer ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

Utilisation

• Cet appareil doit être utilisé uniquement pour l'usage pour lequel il a été créé, c'est-à-dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l'appareil serait considéré comme inapproprié et, par conséquent, dangereux. Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l'appareil.
• ATTENTION: Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage d'un local.
• Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de quelque façon que ce soit.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont

réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Surveiller les enfants pendant l'utilisation de la cuisinière. L'enfant peut être brûlé par les éléments particulièrement chauds, notamment les brûleurs de la plaque de cuisson, le four, la grille de la plaque de cuisson, la porte vitrée du four, les casseroles bouillantes...
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Débranchez toujours l'appareil avant de procéder à son nettoyage; de changer la lampe d'éclairage; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonges pour brancher l'appareil.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : les parties accessibles peuvent devenir chaudes au cours de l'utilisation ou quand le grill est utilisé. Il est recommandé d'éloigner les jeunes enfants.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols

contenant des gaz propulseurs inflammables.

• Ne pourrait en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermé »
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à proximité ou sur l'appareil.
• Si votre cuisine est conforme un couvercle, il convient d'enlever tout résidu de débordement avant de l'ouvrir.
• Si votre cuisine est conforme un couvercle, il convient de laisser refroidir la table de cuisson avant de le fermer.
• Les foyers ne doivent pas être mis en marche à vide, sans casseroles.
• N'utilisez jamais ce produit si le câble d'alimentation, le bandeau de commande ou toute autre partie sont endommagés de manière telle que l'intérieur de l'appareil est accessible.
• S'assurer que les petits appareils électroménagers ou leur câble d'alimentation n'entrent pas directement en contact avec le four chaud ou la plaque de cuisson, car leur isolation n'est pas résistante à hautes températures.
• Utiliser une batterie de cuisine adaptée et étant compatible avec votre appareil.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition des liquides.
• La graisse surchauffée peut s'enflammer rapidement. Pour cette raison, surveillez en permanence vos préparations comportant beaucoup d'huile ou de graisse.
• La préparation des mets dans des récipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposez aucun objet en plastique ou en feuille d'aluminium sur le foyer.

• Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four. Éloigner les jeunes enfants.
• Éviter d'inonder ou de salir les brûleurs. Nettoyer et sécher les brûleurs encrassés immédiatement après leur refroidissement.
• Ne pas poser des casseroles directement sur les brûleurs,
• Ne pas provoquer de choc sur les boutons ou aux brûleurs.
• Il est interdit de souffler pour éteindre le feu du brûleur.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15 kg et sur les grilles de la table de cuisson d'un poids supérieur à 10 kg par brûleur ou d'un poids total supérieur à 40 kilos pour la totalité de la grille.
• Il est interdit de ranger dans le tiroir des récipients ou d'autres éléments ainsi que des matériaux inflammables; la température à l'intérieur pouvant être très importante.
• La chaleur peut provoquer des fissures sur le couvercle en verre. Avant de le baisser, mettre hors fonction l'ensemble des brûleurs.

• Ne JAMAIS essayer d'éteindre le feu avec de l'eau, mais débrancher l'appareil et couvrir la flamme avec un couvercle ou une couverture ininflammable.
• Risque d'incendie: ne pas accumuler d'objets sur la surface de cuisson.
• Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique entraînant le rayage de la surface, voire à terme la fissuration du verre.

• L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de cuisine.

Entretien

• Avant d'utiliser le nettoyage automatique par catalyse, les éclaboussures excessives doivent être enlevées. Se référer au paragraphe 'Nettoyage et entretien de la cuisinière' qui précise quels ustensiles doivent être laissés dans le four pendant le nettoyage.
• Ne pas utiliser d'appareil de nettoyage à la vapeur pour nettoyer la cuisinière ou la table de cuisson.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Exigez des pièces de rechange certifiées Constructeur.
• Lors d'une panne, la cuisinière ne peut être réutilisée qu'après sa remise en état par un professionnel né agréé.
• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT : d'utiliser des allumettes, de fumer, de brancher ou d'éteindre des dispositifs électriques (sonnerie ou interrupteur d'éclairage), d'utiliser autres appareils électriques ou mécaniques qui pourrait provoquer l'apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pièce. Ensuite, contacter une personne habilitée afin d'éliminer la cause de l'accident.
• Dans le cas d'inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d’une fuite du gaz au niveau du robinet de la bouteille, il faut couvrir la bouteille par une couverture humide pour abaisser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la transporter dehors, à l’air libre. Il est interdit de réutiliser une bouteille déteriorée.

• Il est interdit de procéder aux modifications de l'alimentation en gaz de la cuisinière, de la déplacer ou de modifier les installations d'alimentation par une personne non habilitée. Pour procéder à ces travaux, il est conseillé de se rapprocher d'un professionnel agréé.
• Lorsqu'un problème technique est rencontré, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe du four pour éviter tout risque d'électrocution.
• Dans le cas d'un arrêt prolongé de la cuisinière, fermer le robinet principal de l'installation de gaz ; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.

Une utilisation responsable de l’énergie est une source d’économie mais aussi un geste très important pour notre environnement. Relevons le défi d’économie

d'énergie! Voici quelques conseils:

Utiliser des récipients de cuisson adaptés.

Le diamètre du fond de la casserole doit couvrir complètement la couronne de la flamme du brûleur.

Assurez-vous de couvrir vos récipients par un couvercle.

• Propreté des brûleurs, de la grille de la plaque de cuisson, de la plaque de cuisson.

Les résidus de saletés perturbent le transfert de la chaleur, et s'ils sont fortement calcinés nécessitent souvent l'utilisation de produits difficilement dégradables dans l'environnement. Il faut prêter une attention particulière à la propreté des ouvertures de la couronne du brûleur et des ouvertures des injecteurs.

• Éviter de soulever trop régulièrement le couvercle.
• Ne pas ouvrir trop souvent la porte du four.

Utiliser le four uniquement pour vos mets les plus volumineux.

La préparation d'une viande d'un poids inférieur à 1 kg est plus économique si vous utilisez la plaque de cuisson.

• Utilisation de la chaleur résiduelle du four.

Si le temps de cuisson est supérieur à 40 minutes, éteindre le four 10 minutes avant la fin de la cuisson.

• Bien fermer la porte du four.

La chaleur s'échappe au travers des encastrements des joints de la porte. Il faut impérativement les nettoyer.

• Ne pas encastrer la cuisinière à proximité directe des réfrigérateurs/congélateurs.

La consommation d'électricité augmentait inutilement.

Pour la sécurité du transport, cet appareil a été emballe avec des protections. Veuillez recycler les éléments de cet emballage conformément aux normes de protection de l'environnement.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l'environnement et ils sont 100% recyclables et portent un symbole de tri approprié.

Note: Des matériaux d'emballage (sachets en polyéthylène, morceaux de polystyrène, etc.) doivent rester inaccessibles aux enfants durant le déballage.

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélective.

conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

P: Programmateur électronique 1: Manette de réglage de la température du four 2: Manette des programmes du four 3, 4, 5, 6: Manettes de commande des brûleurs de la plaque de cuisson 7: Voyant de contrôle du thermostat 8 : Voyant de contrôle du four 8a : Voyant de contrôle du verrouillage de la porte du four 9: Brûleur rapide 10: Brûleur semi-rapide 11: De la plaque

12: Brûleur auxiliaire 13: Couvercle 14: Poignée de la porte du four 15Tiroir 16 : Thermocouple de sécurité 17: Allumage électronique

Ce tableau vous permettra de vous familiariser avec l'équipement de votre cuisinière

Type d'appareil

Brûleurs du plateau de la plaque de cuisson

Éléments chauffants du four

Équipement de la cuisinière

Amica ↓

brûleurs rapiède puissance thermique 3,0 kW brûleurs semi-rapède puissance thermique 1,75 kW brûleurs auxiliaire puissance thermique 1,00 kW plaque 18,0 cm puissance 1,2 kW allumage du gaz thermocouple des foyerés résistance supérieure 0,9 kW/risistance inférieure 1,1 kW réistance circulaire 2,0 kW réistance de gril 2,0 kWprogrammatéur électronique éclairage du four broche gradins fils jeu de parois à catalysse grille d'écoulement lèchefrite plaque à patissierie tiroir couvercle en mélial couvercle en verre

ACM3135B

1

1

1

1

+

+

+

+

+

+

+

1

1

1

+

+

ACM3135X

1

1

1

1

+

+

+

+

+

+

+

1

1

1

+

+

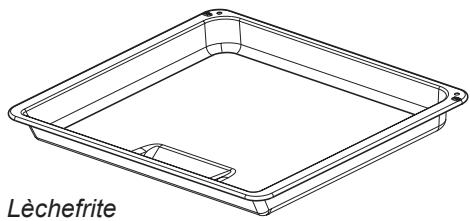

Équipement de la cuisinière

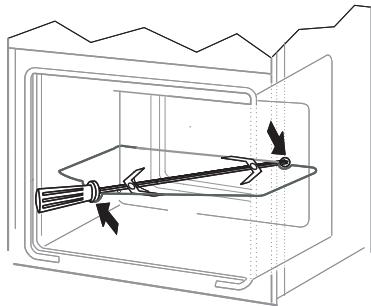

Broche et son support

Grille d'écoulement

Plaque à pâtisserie

Cette notice est destinée au spécialiste agréé chargé de l'installation de cet appareil. L'objectif de cette notice est d'assurer une installation et une maintenance optimales de l'appareil.

• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet appareil sont indiqués sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

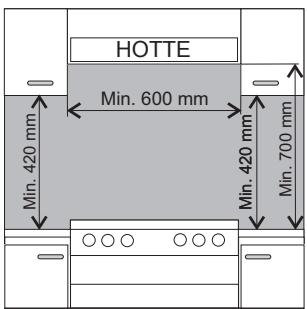

Aménagement de la cuisine

• Le local de la cuisine doit être dépourvu de toute humidité et facile à aérer. Il doit disposer d'une ventilation en état de fonctionnement, conforme aux règlements techniques en vigueur. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : ouvrir les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Les hottes doivent être installées selon les recommandations de leurs modes d'emploi.
• Les conditions du local doivent également assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2m³/h par 1 kW de la puissance des brûleurs.
• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100 cm² ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximité du sol. Les locaux où les bouteilles de gaz sont installées doivent disposer de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette même raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas être couvertes à proximité de sources de chaleur (poêles, cheminées, fours, etc.) qui pourraient provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50°C. La cuisine à gaz, du point de vue de la protection contre la surchauffe des surfaces adjacentes, est un équipement de classe 1 ou classe 2 sous-classe 1.
• et en tant que tel peut être encastrée dans une suite des meubles uniquement jusqu'à la hauteur de la table de travail, c'est-à-dire à une hauteur approximative de 850 mm au-dessus du sol. Il n'est pas recommendé d'encastrer ce type d'appareil à une hauteur supérieure.
• Les meubles pour encastrement exigent l'utilisation de revêtements et de colles résistant à des températures de 100°C. Dans le cas contraire, la surface peut être déformée et le revêtement décollé. En cas de doute, nous recommendons d'équiper votre cuisine de meubles séparés entre euxde2cm. Les meubles situés àproximéde la cuisinière, d'une hauteur supérieure, doivent se couver à une distance minimale de 110 mmà partir du bord de la plaque de cuisson.
• Le mur se trouvant derrière la cuisinière doit être résistant à haute température. Lors de l'utilisation de la cuisinière, sa partie arrière peut atteindre des températures supérieures de 50°C par rapport à la température ambiante.
• Poser la cuisinière sur un sol dur et plat (ne pas poser sur un socle).
• Avant toute utilisation, la cuisinière doit être mise à niveau, ceci est très important pour que la graissé soit distribuée de manière uniforme sur la poèle. Pour permettre l'appareil à niveau, utiliser les pieds de réglage accessibles après avoir enlevé le tiroir. Plage de réglage des pieds : +/- 5mm.

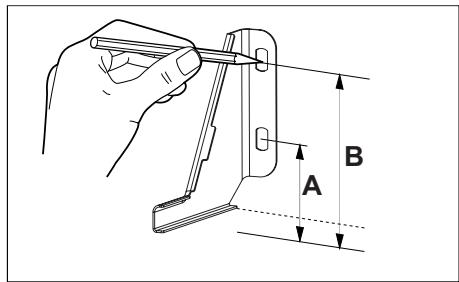

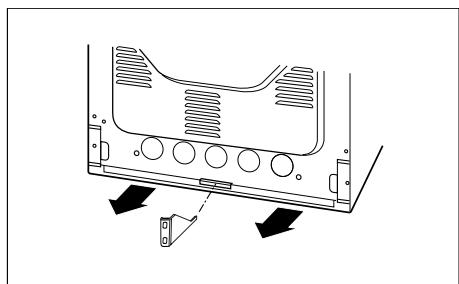

Montage de la fixation anti-basculement

Pour éviter le basculement de la cuisinière, installez la fixation fournie avec votre produit en procédant comme suit :

Sur le mur contre lequel sera installée la cuisinière, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l'aide des 2 vis et chevilles fournies, fixez l'équerre au mur en alignant les trous de l'équerre avec ceux que vous venez de percer.

Raccordement de la cuisinière

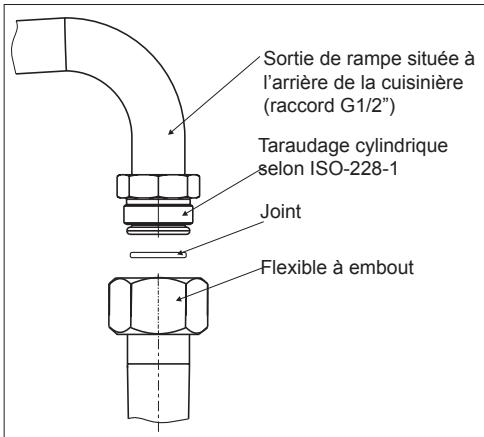

La cuisinière doit être raccordée à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cuisinière se trouvent sur la plaque signalétique. L'installation de la cuisinière doit se faire uniquement par un professionnel/agréé, seule personne habilitée à adapter la cuisinière à une autre famille de gaz.

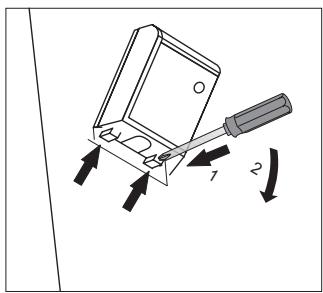

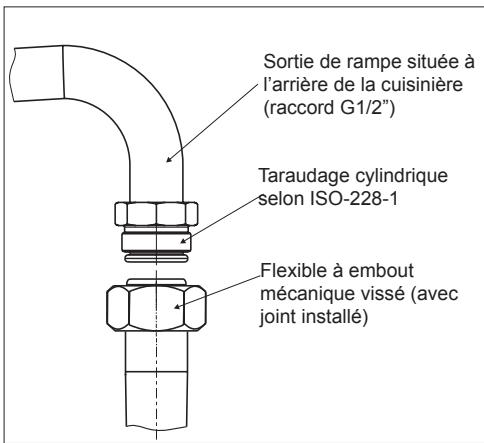

Note à l'installateur

L'installateur doit :

• disposer d'une autorisation légale,
• prendre connaissance des informations représentées sur la plaque signalétique de la cuisinière concernant la famille de gaz à laquelle la cuisinière est adaptée et comparer ces informations avec les conditions locales de livraison du gaz.
• vérifier :

l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,

L'étanchéité des connexions de la robinetterie du gaz,

l'efficacité du bon fonctionnement de tous les éléments fonctionnels de la cuisine,

s'assurer que l'installation électrique dispose d'une mise à la terre.

• pour assurer un fonctionnement correct des allumeurs et du thermocouple, régler la position des boutons de commande de gaz, vérifier le fonctionnement des allumeurs et du thermocouple,
• dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis

pour régler le dispositif à côté de la tige du robinet,

• une fois le réglage effectué, protéger l'ensemble avec une rondelle de pression et remettre le bouton.
• remettre à l'utilisateur le certificat de raccordement de la cuisinière et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord filtre G1/2".

Raccordement à un conduit double en acier

Si la cuisinière est installée selon les recommandations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduitouple en acier, correspondant aux règlements nationaux. Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord filtré G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduitouple ne peut pas excéder 2 m.

Il est impératif de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

La cuisine dispose d'un raccord fileté G1/2. Le raccordement à l'installation du gaz doit se faire de manière à ne créer aucune tension sur aucun point de l'installation, ni sur aucune pièce de l'appareil.

Un couple excessif lors du serrage (supérieur à 18 Nm) peut endommager le branchement ou provoquer des fuites.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes déterminées par les règlements locaux. Si la cuisinière est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détendeur) correspondant aux normes déterminées par les règlements techniques locaux.

Après chaque remplacement du réducteur, il faut effectuer un contrôle technique de la cuisinière qui comprend les valves de gaz et le fonctionnement de la protection antiéchappement.

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre intérieur du tuyau doit être de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• vérifier que le tuyau est bien ajusté aux deux extrémités,
• sur toute sa longueur, le tuyau ne doit pas être en contact avec les éléments brûlants de la cuisinière,
• La longueur du tuyau ne doit pas excéder 1,5 m, sur toute sa longueur, le tuyau ne doit pas être plié ni rester sous tension, il ne doit pas être tordu, ou coincé,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux contrôles de son état,
• dans le cas de détention d'une fuite, le tuyau doit être remplacé sur la totalité de sa longueur; il est interdit de réparer un tuyau représentant une fuite.

Le raccordement d'une cuisine à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect de toutes les normes de sécurité.

Une fois la cuisinière raccordée à l'installation, il est imperative de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Raccordement de la cuisinière à l'installation électrique

Le raccordement à l'installation électrique ne peut être réalisé que par un professionnel né agree. Il est interdit de procéder aux transformations ou aux modifications de l'installation électrique.

N'oubliez pas de brancher la prise de terre au bornier de la cuisinière marqué par le symbole. L'alimentation électrique de la cuisinière doit être dotée d'un disjoncteur d’arrêt d’urgence qui permet de couper l’électricité à tout moment. La distance minimale entre les contacts d’interrupteur d’arrêt d’urgence est de 3mm.

Indications pour l'installateur

La cuisinière est donc pour une alimentation en courant alternatif triphase (400V 3N 50Hz). La tension nominale des éléments chauffants est de 230V. Il est possible d'adapter la cuisinière à une alimentation par courant monophasé (230V) par une réduction appropriée (pont) réalisée au niveau du bornier, selon le schéma des connexions ci-après. Le schéma des connexions est aussi représenté à côté du raccordement de la cuisinière. Pour ouvrir le bornier, enlevez le couvercle et faites pression avec un tournevis plat afin de débloquer les languettes latérales. Adaptez bien le cordon d'alimentation au type de raccordement et à la puissance nominale de la cuisinière.

Le cordon d'alimentation doit être fixé à l'arrêt de traction du boîtier de raccordement de la cuisineire

Avant de brancher la cuisine à l'installation électrique, consulter les informations de la plaque signalétique et du schéma de raccordement.

Note : l'installateur est dans l'obligation de remettre à l'utilisateur « un certificat de raccordement de la cuisine à l'installation électrique ».

Tout raccordement différent de celui préconisé sur le schéma peut entraîner la dépréciation de l'appareil.

SCHEMA Des branchements possibles

Note : la tension des éléments chauffants est de 230V.

Note: Dans tous les cas de raccordement, la prise de terre doit être reliée au bornier au niveau du symbole ± PE.

1	Cas du réseau de 230 V : le raccorde-ment monophasé avec un fil neutre,les ponts raccordent les bornes 1-2-3et 4-5, prise de terre sur ±	1N~	1 L1 PE N 5 4	H05VV-F3G43X 4 mm2
2	Cas du réseau de 400/230 V raccorde-ment biphasé avec fil neutre, les ponts rac-cordent les bornes 2-3 et 4-5,prise de terre sur ±	2N~	1 L1 PE N 5 4	H05VV-F4G2,54X 2,5 mm2
3	Cas du réseau de 400/230 V : raccordement triphasé avec un fil neutre, lesponts rac-cordent les bornes 4-5, lesfilis de phase connectés à 1, 2 et 3, filinneutre à 4 et 5, prise de terre sur ±	3N~	1 L1 PE N 5 4	H05VV-F5G1,55X 1,5 mm2
Fils de phase - L1=R, L2=S, L3=T; N - fil neutre; PE - prise de terre

Adapter la cuisinière à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la cuisinière est différent de la famille de gaz prévue pour cet appareil dans sa version d'usine, c'est-à-dire 2E (G20) 20 mbar, il est impératif de remplacer les injecteurs et procéder au réglage de la flamme.

Pour adapter la cuisinière à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique »,
• régler l'air du brûleur du four

Les cuisinières livrées par le fabricant sont dotées de brûleurs adaptés d'usine pour brûler le gaz indiqué sur la plaque.

Brûleur de type Defendi (selon le marquage « DEFENDI » indiqué sur le corps du brûleur)

Famille de gaz	Brûleur
	AuxiliaireDiamètre de l'injecteur [mm]	Semi rapideDiamètre de l'injecteur [mm]	RapideDiamètre de l'injecteur [mm]
	Puisance thermique1,00 kW	Puisance thermique1,75 kW	Puisance thermique3,00 kW
2E (G20) 20 mbar	0,77	0,97	1,29
G30 31/28-30/37 mbar	0,50	0,65	0,87

Pour procéder au réglage, il est impératif d'enlever les manettes de gaz.

Changement de l'injecteur du brûleur de la plaque de cuisson - dévisser l'injecteur à l'aide d'une clé d'un diamètre 7 et le remplacer par un injecteur adapté à la famille de gaz (voir tableau ci-dessus).

Mode d'opération dans le cas de modification de la famille de gaz

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/ propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de valeur bleu-vert. Une petite flamme sifflante ou une flamme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîmé ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale et ensuite tourner le bouton vers la flamme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz. Le réglage des valves doit se faire le brûleur allumé, en position « flamme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Réglage de la valve

Le réglage terminé, il est impératif de poser sur l'appareil un autocollant qui indique le type de gaz auquel la cuisinière a été adaptée.

Avant la première utilisation de la cuisinière

Enlever tous les éléments de l'emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protéger, - enlever tous les accessoires du four et les nettoyer à l'eau chaude avec du produit nettoyant, - allumer la ventilation du local ou ouvrir une fenêtre, chauffer le four en mode convection naturelle, 250°C, sur une durée moyenne de 30 minutes, enlever toutes les salissures et laver soigneusement, - nettoyer l'intérieur du four soigneusement.

Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.

Avant la première utilisation d'une cuisine avec un couvercle de plaque de cuisson en acier inoxydable ; il est nécessaire d'effectuer un nettoyage précis. Il est impératif d'enlever soignement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

Pour les cuisinières équipées d'un programmateur électronique, une fois l'appareil branché à l'alimentation électrique, une indication de '0.00' apparaitra sur l'écran. Il faut mettre l'horloge à l'heure. (Voir : mode d'emploi du programmateur).

Si l'horloge n'est pas mise à l'heure, le four ne peut fonctionner.

Symboles affichés sur l'écran

AO - symboles correspondant aux différentes fonctions

OK - touche de besoin de fonctions du programmeur < - touche _.

• touche,+”

Mise à l'heure de l'horloge

L'heure « 0.00 » clignote après branchement de l'appareil à l'électricité ou après une coupure de l'alimentation électrique.

• Appuyer sur OK, le symbole apparaitra à l'écran,
• mesure l'horloge à l'heure à l'aide des touches < et >.

7 secondes après la mise à l'heure de l'horloge, les nouvelles données sont mémorisées et l'écran cesse de clignoter.

Pour modifier l'heure, appuyer simultanément sur les touches < et >, afin de faire clignoter l'heure indiquée à l'écran. Il est possible alors de corriger l'heure à l'aide des touches < et >.

Note : Le four peut être mis en fonctionnement après apparition du symbole sur l'écran.

Minuterie

La minuterie peut être activée à tout moment, quel que soit l'état d'activité des autres fonctions du programmeur. Elle peut se régler de 1 minute à 23 heures et 59 minutes. Pour régler la minuterie, procéder comme suit:

• Appuyer sur OK. Le symbole clignotera à l'écran:

régler le temps de la minuterie à l'aide des touches < et >. Le temps de minuterie sélectionné apparait à l'écran ainsi que la fonction activée.

Lorsque le temps est écoulé, une sonnerie retentit et le symbole clignote.

Appuyer sur les touches OK, < ou > pour couper le signal sonore, l'indication 4 s'éteint et l'écran indique l'heure.

Si le signal sonore n'est pas éteint manuellement, il s'éteindra automatiquement après environ 7 minutes.

Fonctionnement semi-automatique

Si le four doit s'arrêter à une heure déterminée, procéder comme suit :

• régler la manette de fonction du four et la manette de réglage de la température sur les paramètres de cuisson désirés,
• Appuyer sur la touche OK jusqu'à ce que les indications de l'écran se mettent à clignoter

• Régler la durée de cuisson désirée à l'aide des touches < et > dans un intervalle de 1 minute à 10 heures.
• La durée sera mémorisée après 7 sec. environ, l'écran indiquera à nouveau l'heure et le mode de cuisson AUTO activé.

Une fois le temps sélectionné écoulé, le four s'arrête automatiquement, le signal sonore se déclenche et le mode de cuisson AUTO se met à clignoter,

• tourner les manettes de fonctions du four et de réglage de température jusqu'en position éteinte,
• Appuyer sur les touches OK, < ou > pour couper le signal sonore, le mode AUTO s’éteint et l’écran indique l’heure réelle.

Fonctionnement automatique

Si le four doit s'allumer dans un temps donné et s’arrêter à une heure définie, programmer le temps de cuisson et l’heure d’arrêt:

• Appuyer sur la touche OK jusqu'à ce que les indications de l'écran clignotent :

• régler la durée de cuisson à l'aide des touches < et > comme pour le fonctionnement semi-automatique :
• appuyer à nouveau sur la touche OK jusqu'à ce que les indications de l'écran se mettent à clignoter :

• sélectionner l'heure de fin de cuisson (d'arrêt) à l'aide des touches < et >. Le début maximal est de 23 heures 59 minutes.
• Tourner la manette de fonction du four et la manette de réglage de la température sur les positions désirées pour la cuisson au four. La fonction AUTO est activée, le four se mettra en marche à l'heure qui correspond à la différence entre l'heure de fin de cuisson et la durée de cuisson sélectionnées (par exemple, si la durée de cuisson est de 1 heure, et la fin de cuisson est programmée pour 14h00, le four s'allumera automatiquement à 13h00).

Fonctionnement automatique

À l'heure de la fin de cuisson, le four s'arrête automatiquement, le signal sonore se déclenche et le mode de cuisson AUTO met à clignoter,

Tourner la manette de fonction du four et la manette de réglage de température en position éteinte, - appuyer sur les touches OK, < ou > pour couper le signal sonore, le mode AUTO s'éteint et l'écran indique l'heure réelle, par exemple 12h35.

Effacement des paramètres

Les paramètres enregistrés pour la miniterie ou le fonctionnement automatique peuvent être supprimés à tout moment.

Effacement des paramètres - mode automatique :

• Appuyer simultanément sur les touches < et >.

Effacement des paramètres de la minuterie

Choisir la fonction minuteur à l'aide de la touche OK, - appuyer à nouveau sur les touches < et >.

Régler la tonalité du signal sonore

La tonalité du signal sonore peut être modifiée de la manière suivante :

Appuyer simultanément sur les touches < et >, en appuyant sur OK, CHOISIR la fonction « ton ». L'indication suivante clignotera sur l'écran :

• à l'aide de la touche >, désirez le niveau de la tonalité sur une échelle de 1 à 3.

Mode d'utilisation des brûleurs de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondantes - voir le chapitre Caractéristiques de l'appareil.

Choix du récipient

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le récipient soit couvert. Nous recommandons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur:

• d'appoint (auxiliaire) - un récipient au diamètre de 90 à 150 mm,
• moyen - récipients au diamètre de 160 à 220 mm, grand - récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

INCORRECT

CORRECT

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

Allumer un brûleur à l'aide de l'allumage 1 main

• enforcer la manette du brûleur sélectionné jusqu'à ce qu'une résistance s'allume et la tourner à gauche, vers la position « flamme maximale » ⋆,
• le tenir enfoncé jusqu'à ce que le brûleur s'allume
• le brûleur allumé, relâcher le bouton et désirer l'intensité de la flamme.

Dans le cas de cuisinières équipées d'un thermocouple sur les brûleurs de la plaque de cuisson, le bouton doit être enfoncé en position « flamme maximale » pendant l'allumage durant environ 10 secondes pour que le dispositif se mette en marche. En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centrer correctement la couronne de brûleur par rapport à l'allumage électronique.

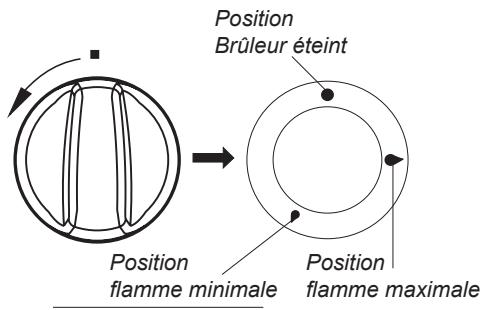

Choix de la flamme du brûleur

La flamme des brûleurs correctement réglés est d'une couleur bleu ciel ayant la forme d'un cône intérieur clairement défini. Le choix de la puissance de la flamme dépend du besoin de la position du bouton du brûleur :

flamme maximale - flamme minimale (appelée « économique ») - brûleur éteint (gaz coupé)

L'intensité de la flamme s'ajuste sans contraintes aux besoins de l'utilisateur.

INCORRECT

CORRECT

Il est interdit de régler la flamme dans l'intervalle entre brûleur éteint ● et flamme maximale

Principe de fonctionnement du dispositif de sécurité

Les brûleurs des cuisinières sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre une fuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le brûleur, une intervention manuelle est nécessaire ; remettre la manette sur la position ● au préalable et suivre le mode de mise en marche ci-après.

Mode d'utilisation de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondantes - voir le chapitre Caractéristiques de l'appareil.

Pour régler la puissance de la plaque, tournez progressivement la manette à droite ou à gauche. Lorsque vous allumez la plaque de cuisson, le voyant jaune de contrôle s'allume sur le bandeau de commandes.

Un récipient bien choisi permet d'économiser de l'énergie. Le fond du récipient devrait être écais et plat et son diamètre devrait être égal au diamètre du brûleur, c'est-à-dire 18 cm, car le passage de la chaleur est alors meilleur.

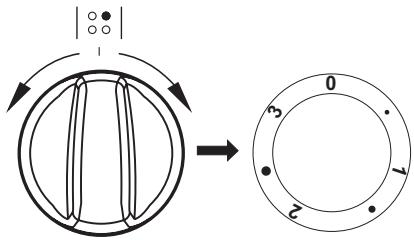

Positions indicatives de la manette

0 Arrêt MIN. Préchauffage 1 Légumes braisés, cuisson à puissance réduite Cuisson des potages, des plats en grande quantité 2 Friture à puissance réduite Grillage des viandes, des poissons 3 MAX. Chauffage rapide, cuisson et friture rapides

Veillez à la propreté de la plaque – une plaque sale perd sa puissance.

Protégez la plaque contre la corrosion.

Éteignez la plaque avant de retirer le récipient.

Ne laissez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée; la graisse brûlante peut s'enflammer.

Les fonctions du four et de son utilisation.

Les informations concernant l'équipement du four et de ses éléments chauffants se trouvent dans le tableau du chapitre « Caractéristiques de l'appareil » selon le modèle du four.

Four à chaleur tournante (avec ventilateur et résistance circulaire).

Le four est chauffé par une résistance de voûte, de sole, par chaleur tournante et/ou par grill.

Le four est commandé par des manettes permettant le choix du mode de cuisson et de la température, il est nécessaire (pour le bon fonctionnement du four) de sélectionner la position souhaitée en fonction de l'aliment à cuire.

Les symboles autour de la manette correspondant aux fonctions particulières du four.

Pour éteindre - positionner les deux manettes sur ·I^ / ·0^

La montée en température (de la résistance, etc.) s'effectue seulement après avoir sélectionné une des fonctions du four et la température.

Éclairage indépendant du four

La manette positionnée sur cette fonction allume l'éclairage du four uniquement.

Montée en température rapide

Résistance de sole, grill et ventilateur allumés. Cette fonction permet un préchauffage rapide du four.

Décongélation

Seul le ventilateur fonctionne pour permettre la décongélation rapide.

Super grill ventilé

L'utilisation de cette fonction permet d'accélérer la cuisson, de cuire de grandes quantités d'aliments et d'augmenter la saveur des mets.

Gril renforcé (gril et résistance de voûte)

La fonction « gril renforcé » permet de griller en utilisant en même temps la résistance de VOITE. Une température plus importante est obtenue dans la partie supérieure du four, afin de cuire des quantités plus importantes et de brunir les alimentes.

Gril simple

Cette fonction permet de griller les mets peu épais et placés au centre du four.

Résistance au soleil

Cette fonction déclenche uniquement la résistance de sole.

Cette fonction permet une cuisson complémentaire de la base de vos pâtisseries ou tartes.

Cette fonction permet de cuire les aliments sur un seul niveau.

Chaleur tournante

Cette fonction permet une cuisson ventilée par l'air forcé grâce au thermo-ventilateur situé au fond du four.

Ce mode de cuisson permet une distribution uniforme de la chaleur autour des plats.

Lors de l'utilisation de cette fonction, diminuer de 20°C à 40°C la température utilisée en convection naturelle.

Les avantages de cette fonction :

• diminution du temps initial de mise à température du four en raccourcissant la phase de préchauffage,
• permet une cuisson sur deux niveaux simultanément, les viandes perdent moins de graisse et de jus, conservant ainsi une meilleure saveur.

Convection naturelle ventilée

Cette combinaison de fonction permet de cuire plus facilement les pizzas entre autres.

Sole pulsée

Cette fonction permet d'augmenter la température au niveau de la pâte des pâtisseries pour qu'elles soient plus croustillantes.

Voyants de contrôle

Quand le four est allumé, deux voyants s'éclairent, un voyant orange et un voyant rouge. Le voyant orange indique que le four est activé. Le voyant rouge s'éteint lorsque le four a atteint la température indiquée. Si la recette prévoit que le plat soit mis dans un four déjà chaud, attendre que le voyant rouge s'éteigne une première fois. Durant la cuisson, le voyant s'éteindra et s'allumera régulièrement (maintien de la température stable du four). Le voyant orange s'allume également si l'utilisateur la fonction « Éclairage du four »

Utilisation du grill

Les plats sont grillés par rayons infrarouges émis par la résistance incandescente du grill. Pour allumer le grill, il faut :

tourner la manette sur l'une des positions suivantes : - monter le four en température durant approximativement 5 minutes (porte du four fermée). insérer la lèchefrite avec votre plat au niveau correspondant. Si vous utilisez la broche, insérez la lèchefrite sur un gradin situé sous la broche afin de récapérer la graisse qui coulera. fermer la porte du four.

Pour les températures correspondant à l'utilisation du grill, voir cuisson au four - conseils pratiques.

Lors de l'utilisation du gril, veiller à bien fermer la porte du four.

Lors de l'utilisation du gril, les parties accessibles du four peuvent devenir brûlantes. Tenir les enfants à l'écart.

Utilisation de la broche

La broche permet de cuire votre viande par un mouvement rotatif. Elle sert principalement à préparer la volaille, les brochettes, les saucisses, etc. La rotation de la broche commence et s'arrête au moment de mise en marche ou d'arrêt de la fonction du grill. La broche s'arrête de manière intermittente et change de sens de rotation, ce qui n'altere pas la fonctionnalité de l'appareil ni la qualité de la cuisson.

La broche ne dispose pas d'une manette de commande séparée.

Lors de l'utilisation du tournebroche, veiller à bien fermer la porte du four.

Préparation de la viande à rôtir sur la broche :

• enficher la viande et l'immobiliser à l'aide des broches latérales,
• introduire le support de la broche sur le 3ème gradin en partant du bas,
• introduire l'extrémité de la broche dans l'orifice d'entrainement et veiller à ce que la rainure de la broche soit bien posée dans l'emplacement du support.
• Déserrer la poignée, insérer la l'écheville au-dessous du support de la broche. Fermer la porte du four.

Pâtisseries

• pour la préparation de vos pâtisseries/gâteaux, nous vous recommandons l'utilisation de la léchefrite livrée avec l'appareil ou de la plaque à pâtisserie posée sur la grille
• il est également possible d'utiliser les moules et les échefrites achetés dans le commerce. Il faut les poser sur la grille. Nous vous recommendons, pour vos pâtisseries, d'utiliser les échefrites noires qui conduisent mieux la chaleur et raccourcissent le temps de cuisson,
• Si vous utilisez la chaleur tournante, il n'est pas obligatoire de préchauffer le four. Dans le cas contraire, il est nécessaire de le préchauffer avant de mettre les pâtisseries dans le four,
• Avant de sortir les pâtisseries/gâteaux du four, il faut vérifier la qualité de la cuisson avec une tige en bois (si la pâte est cuite, la tige enfoncée dans le gâteau ressort sèche et propre),
• Il est conseillé de laisser votre pâtisserie/gâteau dans le four, après l'avoir éteint, pendant environ 5 minutes, la température de cuisson avec la fonction chaleur tournante étant approximativement 20 à 30 degrés inférieure par rapport à une cuisson conventionnelle (utilisation des résistances supérieure et inférieure),
• Les indications sur le tableau de cuisson ci-dessous sont approximatives et chaque utilisateur peut les modifier selon ses expériences et préférences culinaires,
• Si les informations suggérées dans le livre de recettes sont très différentes des valeurs représentées dans ce mode d'emploi, veuillez suivre les indications du mode d'emploi.

Cuisson et rôtissage des viandes

• Le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommandons la préparation des parts plus petites sur la plaque de cuisson,
• Nous recommandons l'utilisation de récipients résistants à la chaleur. Leurs poignées devront être également résistantes aux hautes températures,
• dans le cas d'utilisation d'un support grille ou d'une broche, nous recommandons de poser au niveau inférieur une lèchefrite incluant une petite quantité d'eau. normalement, la viande doit être retournée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d'eau chaude salée. Il ne faut pas asperger le rôti avec de l'eau froide.

Type de pâtisse-rie ou de plat	Fonction du four	Temperature	Niveau	Temps [min]
		°C	(4)	L
		160 - 200	2 - 3	30 - 50
		160 - 180	2	20 - 40*
		140 - 160	2	10 - 40*
		200 - 230	1 - 3	10 - 20
		210 - 220	2	45 - 60
		160 - 180	2 - 3	45 - 60
		190	2 - 3	60 - 70
		230 - 250	4	14 - 18
		225 - 250	2	120 - 150
		160 - 180	2	120 - 160
		160 - 230	2	90 - 120
		160 - 190	2	90 - 120
		190	2 - 3	70 - 90
		160 - 180	2	45 - 60
		175 - 190	2	60 - 70
		190 - 210	2	40 - 50
		170 - 190	3	40 - 50

*Les temps indiqués concernent les gâteaux préparés dans de petits moules

Important!

Les indications de ce tableau de cuisson sont approximatives et chaque utilisateur peut les modifier selon ses expériences et préférences culinaires.

Afin de prolonger la vie utile de la cuisine et l'utilisation correcte de ses éléments chauffants, l'utilisateur doit l'entretenir correctement et effectuer la maintenance préconisée qui lui permettront, en plus, de faire des économies.

Avant de commencer le nettoyage ou d'autres travaux d'entretien, il est impératif de tous les jours débrancher l'appareil de sa source d'alimentation (sortir la fiche de la prise). Le nettoyage ne peut commencer que lorsque la plaque de cuisson est froide.

Foyers, grille de la plaque de cuisson, parties métalliques de la cuisinière

• Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant. Les sécher soigneusement. Une fois la grille enlevée, il faut laver soigneusement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propreté des orifices de l'anneau du brûleur – voir l'image ci-après. Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les trous.

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le débit de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pièces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut causer des dommages irréversibles au brûleur.

• Pour nettoyer les surfaces en émail, utiliser les produits non agressifs. Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à récurer contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc.
• Avant toute première utilisation, il faut laver la cuisinière et le couvercle de la plaque de cuisson en acier inoxydable. Il faut enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil. La cuisine doit être nettoyée après chaque utilisation. Il est impératif d'éviter un fort encrassement de la plaque de cuisson, en particulier, d'éviter de brûler les liquides ayant débordé. Veillez à la propriété de la plaque – une plaque sale perd sa puissance. Protégez la plaque contre la corrosion. Éteignez la plaque avant de désterbiller le récipient. Ne laissez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée ; la graisse brûlante peut s'enflammer.

Four

Le four doit être nettoyé après chaque utilisation. Pour plus de visibilité, nettoyer le four avec l'éclairage allumé. - Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant. - Après avoir nettoyé le four, il faut l'essuyer soigneusement.

Pour nettoyer et entretenir les portes vitrées, ne pas utiliser de produits abrasifs.

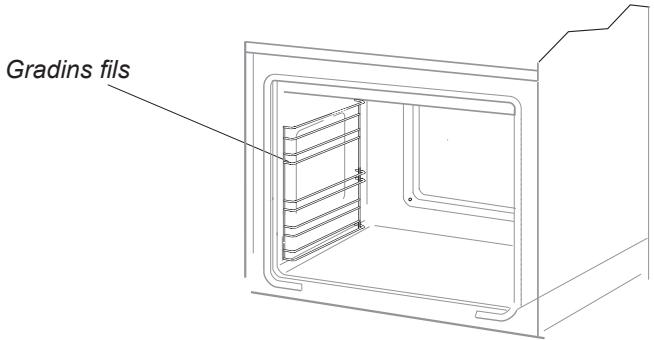

• Les grils du four sont facilement démontables. Pour les nettoyer, soulever le crochet avant de la glissière (Z1), l'écartrer légèrement et enlever le crochet arrière (Z2). Après le nettoyage des grils, il faut les replacer dans les trous de fixation et faire entrer les crochets (Z1 et Z2).

Déinstallation des glissières

Le four est doté d'un jeu de parois recouvertes d'un émail spécifique, auto-nettoyant. Grâce à cet émail, les encrassures, graisses ou les restes de cuisson seront éliminés automatiquement, à condition qu'ils ne soient pas desséchés ou carbonisés. Afin d'éviter un long nettoyage par catalyse du four, les restes de nourriture et les graisses doivent être nettoyés au plus tôt, avant qu'ils ne soient desséchés ou carbonisés. Pour procéder à l'auto-nettoyage du four, le laisser allumé pendant 1 heure et régler la température à 250°C. Si l'encrassement n'est pas important, la durée peut être raccourcie.

Durant le nettoyage, les surfaces peuvent être plus chaudes que d'habitude. Tenir les enfants à l'écart.

Important!

Le nettoyage par catalyse implique une grande consommation d’énergie, nous recommandons donc de vérifier, avant d’y procéder, le niveau d’encrassement. Si l’utilisateur constate la baisse de rendement des plaques en émail catalytique, il peut les remplacer via le service après-vente. Si vous désissez une méthode traditionnelle de nettoyage, n’oubliez pas que l’émail auto-nettoyant n’est pas résistant à la friction, il faut éviter l’utilisation de nettoyants abrasifs ou de chiffons durs.

Désinstallation des parois catalytiques

Comment enlever la porte

Afin de pouvoir nettoyer plus facilement l'enceinte du four, il est possible d'enlever la porte. Pour ce faire, ouvrir la porte, déplacer vers le haut la protection de la charnière (fig. A). Refermer ensuite légèrement la porte, la soulever et l'enlever en la tirant vers l'avant. Pour remettre la porte après le nettoyage, répéter les mêmes gestes dans l'ordre inverse. Lors du montage de la porte, veiller à bien placer l'accroche dans la rainure de la charnière. Une fois la porte montée, baisser l'élément de protection et bien le serrer. Laisser cet élément dans une position incorrecte pourrait entraîner la détérioration de la charnière lors de la fermeture de la porte.

Déplacement des protections des charnières

Comment enlever la valve interieure

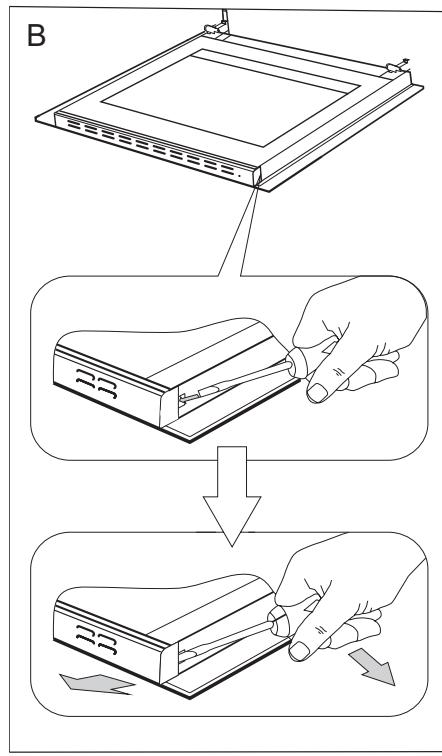

1. Décrocher la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant délicatement sur les côtés (fig. B).

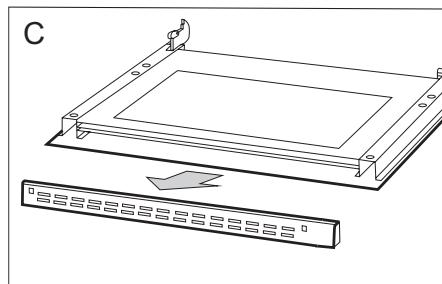

2. Retirer la plinthe supérieure de la porte. (fig. B, C)

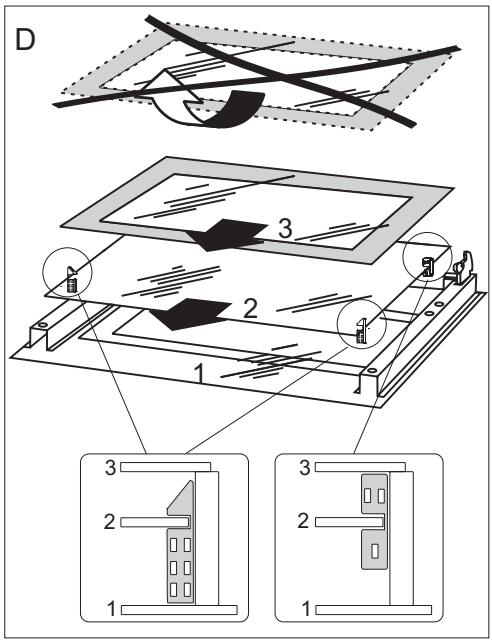

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte). Extraire la vitre intérieure. (fig. D).
2. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage. La reprise de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut. Attention! Il ne faut pas pousser simultanément la plinthe supérieure des deux côtés de la porte. Afin de placer correctement la plinthe supérieure de la porte, il faut en premier placer l'extrémité gauche de la plinthe sur la porte et enfoncer l'extrémité droite jusqu'à ce qu'un « clic » se fasse entendre. Ensuite, il faut enfoncer la plinthe du côté gauche jusqu'à ce qu'un « clic » se fasse entendre.

Comment changer l'ampoule d'éclairage du four

Afin d'éviter une électrocution, avant de changer l'ampoule, s'assurer que l'appareil est éteint.

• Positionner toutes les manettes sur ‘ '/‘0' et débrancher l'appareil de sa source d'alimentation.
• Dévisser, laver le couvercle et le sérier soigneusement. Enlever l'ampoule et la replacer, en choisissant une ampoule identique et résistante aux hautes températures (300^), ayant les caractéri

caractéristiques suivantes :

• tension 230 V
• puissance 25 W - culot E14.
• Bien positionner l'ampoule dans la douille et la visser correctement. Fixer le couvercle.

Contrôles périodiques

En dehors de l'entretien et du nettoyage courant de la cuisine, il est nécessaire de :

• Procéder aux contrôles périodiques de fonctionnement des dispositifs électroniques et mécaniques de la cuisinière. À l'expiration du début de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cuisinière,
• réparer les éventuels défauts constatés,
• procéder à la maintenance des dispositifs mécaniques de la cuisine.

Note : les réparations et réglages doivent être effectués par un professionnel agréé ou par le service après-vente.

Dans chaque situation d'urgence, il faut :

fermer les manettes de la cuisinière - débrancher l'appareil de la source d'alimentation - contacter le service après-vente

Des petits dysfonctionnements peuvent être solutionnés par les utilisateurs à l'aide du tableau ci-après. Avant de contacter le service client ou le service après-vente, consultez ce tableau :

PROBLÈME	RAISON	SOLUTION
1. Le brûleur ne s'allume pas	orifices de flamme bouchés	Fermer le robinet de gaz,fermer les manettes debrûleurs, aérer le local, sortirle brûleur, le nettoyer et pur-ger les orifices de flamme.
2. L'allumeur ne fonctionne pas	interruption d'alimentationélectrique	vérifier le fusible du tableaudistributeur de la maison,le rebrancher ou replacer
	interruption d'alimentationdu gaz	Ouvrir le robinet du gaz
	l'allumage électronique du gaz encrassé (graisse)	nettoyer l'allumage élec-tronique
	Le bouton n'a pas été enfon-cé suffisamment longtemps	Maintenir le bouton jusqu'àce que la flamme apparais-se tout au long du tube dechauffe
3. La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enforcéeplus longtemps en position« flamme maximale »
4. L'électronique ne fon-cionne pas	interruption d'alimentationélectrique	vérifier le fusible du tableaudistributeur de la maison,le rebrancher ou replacer
5. l'indicateur du program-mateur indique l'hour „0.00"	l'appareil a été débranché ou l'alimentation électrique a été interrompue	mettre à l'heure le program-mateur (voir Mode d'emploi duprogrammateur)
6. l'éclairage du four ne fon-cionne pas	ampoule dévisée ou grilée	visser l'ampoule ou la rem-placer(voir le chapitre Net-tyage et maintenance)

Donnees techniques

Tension nominale 230/400V~50 Hz

Puissance nominale 4,3 kW

Charge thermique 5,75 kW

Catégorie d'appareil FR III1c2E+3+

Dimensions de la cuisine (hauteur/largeur/profondeur) 85 / 60 / 60 cm

L'appareil est conforme aux exigences de la législation UE, normes EN 30-1-1, EN 60335-1, EN 60335-2-6

Déclaration du fabricant

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

Directive « basse tension » 2006/95/CE, Directive de compatibilité électromagnétique 2004/108/CE, Directive « appareils à gaz » 2009/142/CE, Directive « Eco-conception » 2009/125/CE,

et, par conséquent, le produit est marqué C et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

SIDEME sa

BP 200

F-92306 Levallois-Perret Cedex
