AC 2600 KT - Climatiseur TAURUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Climatiseur réversible, déshumidificateur, ventilateur
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	70 x 45 x 38 cm
Poids	30 kg
Compatibilités	Convient pour des pièces jusqu'à 70 m²
Type de batterie	Non applicable
Tension	230 V
Puissance	2600 W
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, vérification des tuyaux d'évacuation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange à vérifier auprès du fabricant
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales utiles	Idéal pour un usage domestique, facile à déplacer grâce à ses roulettes

FOIRE AUX QUESTIONS - AC 2600 KT TAURUS

Comment installer le TAURUS AC 2600 KT ?

Pour installer le TAURUS AC 2600 KT, commencez par le placer dans une pièce bien ventilée. Branchez-le sur une prise électrique appropriée et suivez les instructions du manuel pour configurer les paramètres de l'appareil.

Pourquoi mon TAURUS AC 2600 KT ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le fusible ou le disjoncteur de votre installation électrique.

Comment nettoyer le filtre du TAURUS AC 2600 KT ?

Pour nettoyer le filtre, retirez-le délicatement de l'appareil, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore du TAURUS AC 2600 KT ?

Le niveau sonore du TAURUS AC 2600 KT est d'environ 60 dB, ce qui est comparable au bruit d'une conversation normale.

Comment régler la température sur le TAURUS AC 2600 KT ?

Pour régler la température, utilisez le panneau de contrôle de l'appareil. Appuyez sur les boutons + ou - pour augmenter ou diminuer la température souhaitée.

Le TAURUS AC 2600 KT ne refroidit pas correctement, que faire ?

Assurez-vous que les fenêtres et les portes sont fermées pour éviter les fuites d'air. Vérifiez également que le filtre est propre. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser le TAURUS AC 2600 KT dans une grande pièce ?

Le TAURUS AC 2600 KT est conçu pour des pièces jusqu'à 25 m². Pour des espaces plus grands, il est conseillé d'utiliser un appareil plus puissant.

Quelle est la consommation énergétique du TAURUS AC 2600 KT ?

Le TAURUS AC 2600 KT a une classe énergétique de A, ce qui garantit une consommation électrique efficace.

Où trouver les pièces de rechange pour le TAURUS AC 2600 KT ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou dans les magasins spécialisés en électroménager.

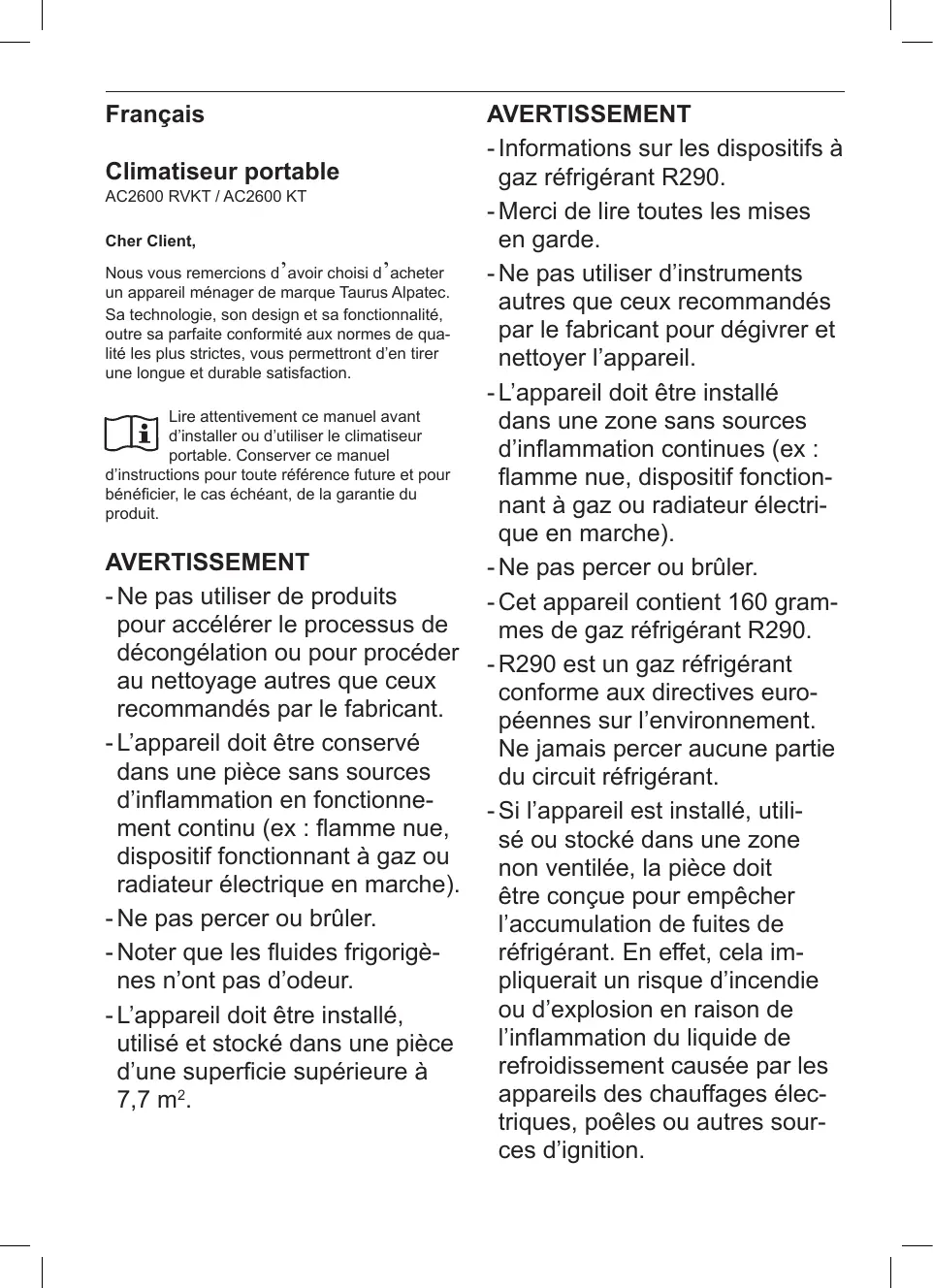

MODE D'EMPLOI AC 2600 KT TAURUS

Nous vous remercions d'avoir choisi d'acheter un apparéil menager de marque Taurus Alpatec. Sa technologie, son design et sa fonctionnalité, outre sa parfaite conformité aux normes de qualité les plus strictes, vous permettront d'en tirer une longue et durable satisfaction.

Lire attentivement ce manuel avant d'installer ou d'utiliser le climatisationur portable. Conserver ce manuel

d'instructions pour toute reférence future et pour bénéficier, le cas échéant, de la garantie du produit.

AVERTISSEMENT

• Ne pas utiliser de produits pour accélérer le processus de décongélation ou pour procéder au nettoyage autres que ceux recommendés par le fabricant.
  -L'appareil doit etre conservé dans une piece sans sources d'inflammation en fonctionnement continu (ex: flamme nue, dispositif fonctionnant a gaz ou radiateur electrique en marche).
  -Ne pas percer ou brûler.
• Noter que les fluides frigorigènes n'ont pas d'odeur.
  -L'appareil doit etreinstallé, utilise et stocke dans une piece d'une superficie supérieure a 7,7m^2

AVERTISSEMENT

• Informations sur les dispositifs à gaz réfrigérant R290.
  -Merci de dire toutes les mises en garde.
• Ne pas utiliser d'instruments autres que ceux recommendés par le fabricant pour dégivrer et nettoyer l'appareil.
  -L'appareil doit etre installedans une zone sans sourcesd'inflammation continues (ex:flamme nue,dispositif fonctionnant a gaz ou radiateur electrique en marche).
• Ne pas percer ou brûler.
  -Cet appeareil contient 160 grammes de gaz réfrigérant R290.
  -R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement. Ne jamais percer aucune partie du circuit réfrigérant.
• Si l'appareil est installé, utilise ou stocké dans une zone non ventilée, la piece doit être conçue pour empêcher l'accumulation de fuites de réfrigérant. En effet, cela impliquerait un risque d'incendie ou d'explosion en raison de l'inflammation du liquide de refroidissement causée par les apparciels des chauffages électriques, poèles ou autres sources d'ignition.

-L'appareil doit etre conserve de maniere a ne pas en endomager le systeme mecanique.
- Les personnes travaillant sur le circuit de refroidissement doivent dispose du certificat correspondant délivré par un organismé accréité, lequel garanti ses compétences en matière de manipulation de fluids frigorigènes, conformément à une évaluation spécifique reconnaue par les associations sectorielles.
- Les réparations doivent être effectuées conformément aux recommendations du fabricant. L'entretien et les réparations qui nécessitent l'aide d'autres membres du personnel qualifié doivent être exécutées sous la supervision d'une personne experte en utilisation de réfrigérants inflammables.

-Cet apparéil peut être utilisé par des personnes non familiari-sees avec son fonctionnement, des personnes handicapées ou des enfants âgés de plus de 8 ans, et ce, sous la surveillance d'une personne responsable ou après avoir reçu la formation nécessaire sur le fonctionnement sur le广泛应用 et en complenant les dangers qu'il

comporte.

-Cet apparéil n'est pas un jouet. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Le nettoyage ou l'entretien ne doit enaucun cas etre effectue par des enfants sans surveillance.
- Brancher l'appareil en respectant les normes nationales en la matière.
- Utiliser l'appareil à au moins 30 cm de tout objet. Ne pas couvrir ni obstruer les côtes de l'appareil, et laisser un espace minimum de 30 cm autour de l'appareil.
-L'appareil requiert une ventilation adequate pour fonctionnercorrectement.
- Le fusible de l'appareil est de type : AC2A,PRESENTANT les caractéristiques suivantes : 250V.
-Si la prise secteur est endomagée, elle doit être replacée. Confier l'appareil à un service technique agréé. Ne pas tener de réparer ou de démonter l'appareil en raison des risques que cela implique.

• Avant de brancher l'appareil à la prise secteur, s'assurer que le voltage indiqué sur la plaque signalétique correspond à celui de la prise secteur.
• Raccorder l'appareil à une prise pourvue d'une fiche de terre et supportant au moins 16 ampères.
• La prise de courant de l'appareil doit coïncider

avec la base de la prise de courant. Ne jamais modifier la prise de courant. Ne pas utiliser d'adaptateur de prise de courant.

• Ne pas forcer le cable electrique de connexion.
  Ne jamais utiliser le cable electrique pour lever, transporter ou débrancher l'appareil.
• Ne pas enrouler le cable électrique de connexion autour de l'appareil.
• Vérifier que le cordon d'alimentation ne soit pas coincide ou plié...
• Ne laïsez pasPENDREle cableélectrique ou entreren contact avec les surfaces chaudes de l'appareil.
• Vérifier l'etat du cable électrique de connexion. Les cables endommages ou emmèlés augmentent le risque de chocoléctrique.
• Il est recommandé, en protection supplémentaire, que l'installation électrique d'alimentation de l'appareil dispose d'un disjoncteur avec sensibilité maximum de 30mA . En cas de doute, consultez un installateur/agréé.
• Ne pas toucher la prise de raccordement avec les mains mouillées.
• Ne pas utiliser l'appareil si son cable électrique ou sa prise est endommagé.
• Si une des enveloppopes protectrices de l'appareil se rompt, débrancher immédiatement l'appareil pour éviter tout chic électrique.
• Ne pas utiliser l'appareil s'il est tombé, s'il y a des signes visibles de dommages ou en cas de fuite.
• Utiliser l'appareil dans une zone bien ventilée.
• Il faut prévoir une ventilation ajustée de la salle, si d'autres apparèils à gaz ou autre combustible, peuvent être utilisés simultanément dans la même salle où est installé l'appareil.
• Ne pas placer l'appareil dans un endroit où il pourrait etre exposé à la lumière directe du soleil.
• Placer l'appareil sur une surface plane, stable et pouvant supporter des températures élevées, éloignée d'autres sources de chaleur et des possibles éclaboussures d'eau.
• Ne pas exposer l'appareil aux intempéries.
• Ne pas exposer l'appareil à la pluie ou à un environnement humide. L'eau qui entre dans l'appareil augmente le risque de chocolélectrique.
• AVERTISSEMENT: Ne pas utiliser l'appareil à proximé de points d'eau.
• Ne pas forcer le cable electrique de connexion.
  Ne jamais utiliser le cable electrique pour lever, transporter ou débrancher l'appareil. Cet appearil ne doit jamais se trouver à proximé d'une source de chaleur ou sur un angle vif.

UTILISATION ET ENTRETIEN :

• Avant chaque utilisation, dérouler complètement le cable d'alimentation de l'appareil.
• Ne pas utiliser l'appareil si son dispositif de mise en marche/arrêt ne fonctionne pas. Ne pas enlever les pieds de l'appareil. Ne pas faire bouger l'appareil durant son fonctionnement
• Utiliser les poignées pour prendre ou transporter l'appareil.
• Ne pas returner l'appareil quand il est en cours d'utilisation ou branché au secteur.
• Débrancher l'appareil du secteur tant qu'il reste hors d'utilité et avant de procédé à toute opération de nettoyage.
• Cet apparéil est uniquement destiné à un usage domestique et non professionnel ou industriel. Conserver cet apparéil hors de portée des enfants ou des personnes avec capacités physiques, sensorielles ou mentales réduites ou représentant un manque d'expérience et de connaissances
• Ne pas exposer l'appareil à de fortes températures. Conserver l'appareil en lieu sec, non poussièreux et à l'abri des rayons solaires. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché. Ceci permettra également de réduire sa consommation d'énergie et de prolonger sa durée de vie.
• Toute utilisation inappropriée ou non conforme aux instructions d'utilisation annule la garantie et la responsabilité du fabricant.

DESCRIPTION

A Marche/Arret

B Température / Durée +
C Température / Durée -
D Mode froid / déshumidificateur / ventilateur / chaleur
E Puissance
F Minuterie
G Ecran
() Uniquement disponible pour le modele AC2600RVKT

TÉMOINS

a Réservoir d' eau plein
b Puissance 1
c Puissance 2
d Minuterie
e Mode froid
f Mode déshumidificateur
g Ventilateur
h mode chaleur
() Uniquement disponible pour le modele

AC2600RVKT

TELECOMMANDE

1 Puissance
2 + Température / Temps
3 - Température / Temps
4 Mode
5 Temporisateur
6 Marche/Arret

INSTALLATION

• Assurez-vous que vous avez retiret tout le matériel d'emballage du produit.
• Respecter les dispositions légales en matière de distances de sécurité par rapport à d'autres éléments tels que les pipelines, les lignes électriques, etc.
• Veiller à bien niveler l'appareil par rapport au sol.
• Ne couvrir ni obstruer aucune ouverture de l'appareil.
• La fiche doit être d'accès facile afin de pouvoir la débrancher en cas d'urgence.

MONTAGE DU TUYAU D'ÉVACUATION :

• Déployer le tuyau et visser son extrémité sur le raccord de sortie d'air.
• La longueur du tube de sortie d'air est conforme aux caractéristiques techniques de l'appareil.
  Ne pas utiliser de sorties d'air de dimensions ou matérieliaux différents car elles peuvent entraîner des pannes.

MODE D'EMPLOI

UTILISATION :

• Dérouler complètement le cable avant de le brancher.
• Brancher l'appareil au secteur.
• Placer l'appareil pour diriger le flux d'air vers la direction désirée.
• Mettre l'appareil en marche en actionnant l'interrupteur de marche/arrêt (A).
• Choisir le mode souhaïte (D).
• Sélectionner la vitesse désirée (E).

FONCTION MINUTERIE: RéGLAGE DE LA MINUTERIE DE MARCHE :

• Lorsque le climatiseur est eteint, appuyer sur le bouton « F » et selectionner le temps de marche souhaite avec les boutons de reglage de la temperature et du temps.
• Le temps de marche peut être régle jusqu'à 24 heures.
• La durée programme ou le temps restant s'affichent sur l'écran (G).

RéGLAGE DE LA MINUTERIE, DÉSACTIVER :

• Lorsque la climatisation est allumée, appuyer sur le bouton « F » et seLECTIONner le temps d'arrêt souhaïte avec les boutons de réglage de la température et du temps.
• Le temps d'arrêt peut être régle jusqu'à 24 heures.
• La durée programmée ou le temps restant s'affichent sur l'écran (G).

MODE FROID :

• Appuyer sur (D) pour sélectionner le mode climatisation. Levoyant « h » s'allumera (e).
• Appuyer sur + ou pour régler la température sur une plage de 16 31^ (61 88^)
• En appuyant une fois sur + ou -, la température augmente ou baise progressivement.
• Appuyer sur « E » pour sélectionner la vitesse haute ou BASSE du ventilateur.

OPÉRATION DE CHAUFFAGE*

• Appuyez sur le bouton "Mode" jusqu'à ce que l'icone "Heat" apparaisse.
• Appuyez sur le bouton "TEMP +" ou "TEMP- pour sélectionner la températe ambiente souhaitée (16 °C - 31 °C)
• Appuyez sur le bouton "Vitesse du ventilateur" pour selectionner la vitesse du vent.

(*) Uniquement disponible pour le modele AC2600RVKT

MODE VENTILATEUR :

• Appuyer sur mode (D) pour selectionner le mode ventilateur. Levoyant du ventilateur s'allumera (g).
• Appuyer sur (E) puissance pour augmenter ou diminuer la vitesse.

MODE DÉSHUMIDIFCATEUR :

• Appuyer sur (D) pour selectionner le mode deshumidification. Levoyant du mode deshumidificatonsallumera(f).

PROTECTION DU COMPRESSEUR :

• Trois minutes après avoir appuyé sur ON (marche) / réinitialiser, le comprisseur commencerà à fonctionner.

PROTECTION DU RÉSERVOIR D'EAU :

• Lorsque le niveau d'eau sur la plaque inférieure d'eau se trouve en dessous du niveau d'alerte, l'appareil avertira automatiquement l'utilisateur.
• Merci de bien pouvoir verser de l'eau dans la ma

chine conformément aux instructions fournies au chapitre « vidange de l'eau »

VIDANGE DE L'EAU :

• Lorsque le réservoir d'eau est plein, le voyant s'allumera sur l'écran.
• L'appareil passera en mode standby (veille).
• Retirer le bouchon pour vidanger l'eau. Éteindre la machine et la rallumer. L'appareil fonctionnera à nouveau normalement.
• Ce modele dispose d'une fonction d'auto-evaporation en mode climatisation. Ne pas effectuer de vidanges continues afin de permettre un meilleur rendement de la climatisation.

APRÈS UTILISATION DE L'APPAREIL :

• Arrête l'appareil en appuyant sur l'interrupteur de marche/arrêt (A).
• Débrancher l'appareil de la prise secteur.
• Débrancher l'appareil du secteur et attendre son complet refroidissement avant de la nettoyer.
• Nettoyer l'appareil électrique et son cordon d'alimentation avec un chiffon humide et bien les sécher ensuite. NE JAMAIS IMMERGER L'APPAREIL NI LE CORDON DANS L'EAU NI AUCUN AUTRE LIQUIDE.

NETTOYAGE

• Nettoyer l'appareil avec un chiffon humide imprégné de quelques gouttes de détergent.
  Ne pas utiliser de solvants ni de produits au pH acide ou basique tels que l'eau de Javel, ni de produits abrasifs pour nettoyer l'appareil.
• Ne jamais l'immerger dans l'eau ou dans tout autre liquide. Si l'appareil n'est pas maintainu dans un bon etat de propre, sa surface peut se dégrader et affecter de façon inexorable la durée de vie de l'appareil et le rendre dangereux.

NETTOYAGE DU FiltRE D'AIR :

• Nettoyer les filtres à air toutes les 2 semaines. Si le filtré est obstrué par de la poussière, ses performances seront réduites.
• Laver les filtres à air en les immergeant délicamente dans l'eau chaude avec un détergent neutre, puis les rincer et les laisser sécher dans un endroit ombragé.
• Réinstaller soigneusement les filtres après les avoir nettoyés.

APRÉS UN ENTRETIEN PÉRIODIQUE :

• Éteindre l'appareil et le débrancher.
• Débrancher le tuyau d'échévement de l'air et

le ranger soigneusement.

• Conserver l'appareil dans un lieu sec.
• Retirer les piles de la télécommande et les ranger soigneusement.

ANOMALIES ET RÉPARATION

• En cas de panne, remetre l'appareil à un service d'assistance technique autorisé. Ne pas tener de proceder aux réparations ou de démonter l'appareil car cela implique des risques.
• Toute personne travaillant sur un circuit contenant du réfrigérant doit dispose d'un certificat valide émanant d'une autorité accrétable par l'industrie, garantissant ses capacités à manipuler du réfrigérant de manière sécurisé conformément à une Specification d'évaluation reconnaue par l'industrie.
• L'entretien devra etre executé uniquement conformément aux recommandations du fabricant. Toutes les opérations d'entretien et de réparation nécessitant l'assistance d'un personnel qualifié devront se dérouler sous la supervision de la personne compétente en matière d'utilisation de fluides frigorigènes inflammables.
• Si vous détectez toute anomalie, veuillez consulter le tableau suivant :

Anomalies	Causes		Solutions
L'appareil ne fonctionne pas	L'appareil n'est pas branché. Voyant de replissage d'eau allumé		Allumer l'appareil Verser l'eau se trouvant dans le salarié Mettre l'appareil en marche après avoir réalisé la vidange
L'appareil semble ne pas fonctionner	Fenêtres et portes ouvertesLe filtré est très saleL'entrée ou la sortie d'air est obstruéeLa température de la pièce est inférieure à cette configurée.		Tirer les rideaux Fermer les fenêtres Nettoyer ou replacer le filtré à air Nettoyer le salarié Modifier la configuration de la tempé-rature
Le bruit de l'appareil est trop élevé	L'appareil n'est pas placé sur une surface plane.		Mettre l'appareil sur une surface plane capable de supporter son poids
Le compresseur ne fonctionne pas.	La protection contre la surchau-FFE est activée		Allumer l'appareil en attendant 3 minu-tes après la baisse de la température
Codes de détention		Signification
E0:		Défaut du capteur de température
E2/E4:		Réserveur d'eau plein

L'appareil contient du réfrigérant inflammable.

POUR LES VERSIONS UE DU PRODUIT ET/OU EN FONCTION DE LA LÉGISLATION DU PAYS D'INSTALLATION :

ÉCOLOGIE ET RECYCLAGE DU PRODUIT

• Les matériaux dont l'emballage de cet apparéil est constitué suivant un programme de collecte, de classification et de recyclage. Si vous souhaitez vous defaire du produit,merc di bien pouvoir utiliser les conteneurs publics appropriés à chaque type de matériel.
• Le produit ne contient pas de substances concentrées susceptibles d'être considérées comme nuisibles à l'environnement.

Ce symbole signifie que si vous souhaitez vous débarrasser de l'appareil, en fin de vie utile, celui-ci devra être consigné, enPNANT les mesures adaptées, à un centre agréé de collecte sélective des déchets d'équipements électriques etiques (DEEE).

Ce symbole signifie que le produit peut disposer de piles ou de batteries, que vous devez-retirer avant de vous defaire du produit. Rappelez-vous que les piles/

batteries doivent être déposées dans des contèurs spéciaux autorisés. Et qu'elles ne doivent pas être jetées au feu.

Cet apparéil est certifié conformé à la directive 2014/35/UE de basse tension, de même qu'à la directive 2014/30/UE en matière de compatibilité electromagnétique, à la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques et à la directive 2009/125/CE sur les conditions de conception écologique applicable aux produits en rapport avec l'énergie.

Modèle AC2600RVKT / AC2600KT
Puisance nominale de refroidissement (Pnominale de refroidissement)	2,645 kW
Puisance nominale de chauffage (Pnominale de refroidissement)*	2,4 kW
Puisance nominale utilisée pour le refroidissement (PEER)	1,017 kW
Puisance nominale utilisée pour le chauffage (PCOP)*	1,043 kW
Facteur d'efficacité énergétique nominale (EERd)	2,60
Coefficient de performance nominal (COPd)	2,30
Consommation d'énergie en mode veille (PSB)	0,5 W
Consommation d'électricité des appareils à conduit simple/double (QDD, QSD)	Refroidissement: QSD: 1,017 kWh/h Chauffage: QSD: 1,043 kWh/h
Niveau de puissance acoustique (LWA)	65 dB(A)
Potentiel de chauffage global (GWP)	3 kgCO2eq.

(*) Uniquement disponible pour le modele AC2600RVKT

INSTRUCTIONS POUR LA RÉPARATION D'APPAREILS MÉNAGERS CONTENANT DU R290

INSTRUCTIONS GÉNÉRALES CONTROLES SUR ZONE

• Avant de commencer à travailler sur des systèmes contenant desFluides frigorigènes inflammables, il est nécessaire de proceeder aux contrôles de sécurité permettant de garantir la réduction du risque d'inflammation. Les précautions suivantes devront être prises avant de proceeder à toute réparation sur le système de refroidissement.

PROCEDURE DE TRAVAIL

• Les travaux seront effectuels selon une procédure contrôleafin de réduire au minimum le risque lié à la présence de gaz ou de vapeur inflammable.

ZONE DE TRAVAIL GÉNÉRAL

• L'ensemble du personnel d'entretien et toute autre personne travaillant dans la zone recevront des instructions sur la nature des travaux en cours. Éviter de travailler dans des espaces confinés. La zone autour de l'espace de travail sera délimée. Vérifier que les conditions à l'intérieur de la zone ne doivent pas de danger en contrôlant le matériel inflammable.

VÉRIFICATION DE LA PRESENCE DE RÉFRI-GERANT

• La zone doit être contrôle à l'aide d'un détector de réfrigerant adapté, avant et pendant le travail, afin de s'assurer que le technicien sache où se trouvent les zones avec atmosphères potentiellement inflammbables. Vérifier que l'équipment de protection contre les fuites utilisé soit adapté à une utilisation avec réfrigerant inflatable, à savoir, antibuée, doté d'une bonne étanchée ou à sécurité intrinsèque.

PRÉSENCE D'EXTINCTEUR

• En cas de travaux réalisé à chaud sur l'équipement de refroidissement ou élément associé, se munir d'un extincteur adapté. Toutjours disposer d'un extincteur à poudre sèche ou CO2 à proximité de la zone de chargement.

ÉVITER LES SOURCES D'INFLAMMATION

• Toute personne effectuant des travaux en relation avec un système de refroidissement et consistant à exposer des tuyaux contenant ou ayant contenu du réfrigérant inflammable devra s'assurer de ne pas utiliser de source d'ignition susceptible de provoquer un incendie ou une explosion. Toutes les sources d'inflammation possibles, incluant le tabagisme, doivent être maintainues à l'écart du site d'installation, de réparation et de retrait, dans la mesure où il s'agit d'opérations susceptibles d'impliquer le relâchement de réfrigérant inflammable dans la zone. Avant d'effectuer tout travail, inspector la

zone autour de I'équipement afin de s'assurer de l'absence d'aucun risque inflammable ou risque d'inflammation. Un panneau « Interdiction de fumer » sera apposoé.

ZONE VENTILÉE

• Vérifier que la zone soit ouverte ou suffisamment ventilée avant d'entrez dans le système ou d'effectuer un travail à chaud. La ventilation devra être assurée durant l'exécution du travail. La ventilation doit être en mesure de disperser, en toute sécurité, tout réfrigérant relâché, de préférence à l'extérieur de la zone.

CONTRÔLÉ DES ÉQUIPEMENTS DE RÉFRIGÉRATION

• En cas de changement de composants électriques, ces derniers devront être adaptés aux besoin etprésenter les specifications correctes. Les directives d'entretien et de réparation du fabricant doivent être suivies dans tous les cas. En cas de doute, consulter le service technique du fabricant pour obtenir une assistance. Les contrôles suivants s'appliquent aux installations utilisant des réfrigerants inflammables : la taille du chargement doit correspondre à la taille du logement dans lequel les dispositifs contenant du fluide frigorigène sont installés ; le système de ventilation et les événents doivent fonctionner correctement et ne pas être obstrués ; en cas d'utilisation d'un circuit de refroidissement indirect, vérifier la présence de réfrigerant dans le circuit secondaire ; le marquage appose sur l'équipement doit rester visible et lisible. Les marques et signesIllisibles doivent être restaúres. Les tuyaux ou éléments de refroidissement sont installés dans une position peu susceptible d'être exposée à une substance quelconque susceptible de corroder le composant contenant du réfrigerant, sous réserve que les composants soient réalisés en matériaux intrinséquement résistant à la corrosion ou qu'ils soient suffisamment protégés contre la corrosion.

CONTRÔLE DES DISPOSITIFS ÉLECTRIQUES

• La réparation et l'entretien des composants électriques doivent inclure des contrôleles de sécurité préalables et des procédures d'inspection des composants. En présence d'un défaut susceptible de compromètre la sécurité, ne pas connecter l'alimentation du circuit avant d'avoir résolu le problème de manière satisfaisante. Si le défaut ne peut pas être corrige immédiatement avec obligation de poursuivre l'opération, utiliser une solution-temporaire adaptée. Le propriétai

re de l'équipement devra en être informé pour notification à toutes les parties.

• Les contrôle des sécurité préalables doivent comprendre : vérification que les condensateurs soient décharges : cela doit être effectue en toute sécurité afin d'éviter tout risque d'inflammation; vérification qu'aucun cable et composant électric actuif ne soient exposés durant le replissage ou purge de système de récapération ; vérification de la continuité du système de terre.

RéPARATION DE COMPOSANTS SCELLES

• Durant la réparation de composants scellés, toutes les alimentations électriques du système object des travaux devront être coupées avant de retarder les couvercles scellés, etc. Si la présence d'alimentation électrique est absolument nécessaire durant la réparation, alors un dispositif de détction de fuites à fonctionnement permanent devra être installé sur le point le plus critique pour signaler la présence de toute situation potentiellement dangereuse.
• Une attention particulière devra être accordée afin de garantir que, en cas de travaux effectuels sur des composants électriques, le boitier ne soit pas modifié de façon à affecter le niveau de protection. Cela doit incûtre les dommages sur les cables, un trop grand nombre de connexions, des terminaux non fabriqués selon les specifications d'origine, la détiéroration des joints, un mauvais réglage des presse-étoupes, etc. Vérifier que l'appareil soit monté en toute sécurité. Vérifier que les joints d'étanchéité ou les matériaux de scilage ne soient pas abimés afin d'empecher la pénétration d'atmosphères inflammables. Les pieces de rechange doivent être conformes aux specifications du fabricant.
• NOTE L'utilisation de mastic silicone peut inciner l'efficacité de certains types d'équipements de détction de fuites. Les composants à sécurité intrinsique ne doivent pas être isolés avant d'exécuter toute tâche les impliquant.

RéPARATION DE COMPOSANTS À SECURITÉ INTRINSÉQUE

• Ne pas appliquer de charges inductives ou de capacité permanentes sur le circuit sans vérifier que celles-ci ne dépassent pas la tension et le courant autorisés sur l'équipement utilisé.
• Les composants à sécurité intrinsèque sont les seuls sur lesquels il est possible de travailler en présence d'atmosphère inflammable. L'appareil d'essay doit-disposer de la bonne qualification. Remplacer les composants uniquement par des pieces spécifiées par le fabricant. D'autres parties

peuvent provoquer une inflammation du fluide frigorigène dans l'atmosphère en raison d'une fuite.

CÁBLAGE

• Vérifier que le cablage ne soit pas soumis à usure, corrosion, pression excessive, vibrations, arêtes vives ou à d'autres effets nuisibles à l'environnement. La vérification comprendra également le contrôle des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

DETCTION DE REFRIGERANTS INFLAMMABLES

• N'utiliser enaucun cas de sources potentielles d'inflammation pour la recherche ou la détction de fuites de réfrigerant. Ne jamais utiliser de torché à halogenure (ou tout détecteur utilisant une flamme nue).

MÉTHODES DE DETECTION DES FUIITES

• Les méthodes de détction de fuites suivantes sont considérées comme acceptables pour les systèmes contenant des réfrigerants inflammables. Utiliser des détecteurs de fuites électroniques pour détector les réfrigerants inflammables. Noter que leur sensibilité pourrait ne pas être adaptée et nécessiter un recalibrage. (L'équipment de détction doit être calibre dans une zone ne contenant pas de réfrigérant). Vérifier que le détector ne soit pas une source potentielle d'inflammation et soit ajusté au réfrigérant utilisé. L'équipment de détction de fuites se règlera sur le pourcentage du LFL du réfrigérant et se calibrera sur le fluide frigorigène utilisé avec confirmation du pourcentage adaptable de gaz (maximum 25%). Les fluides de détction de fuites sont adaptations à une utilisation avec la plupart des fluides frigorigènes, mais il convient d'éviter l'utilisation de détergents contenant du chlor, sachant que ce dernier pourrait réagir avec le réfrigérant et corroder les tuyaux en cuivre. Si une fuite est suspectée, éliminer/étéindre toutes les flammes nues. Si une fuite de réfrigérant nécessite des opérations de brassage, l'intégrality du réfrigérant contenu dans le système devra être collecté ou isolé (en utilisant les vannes de sectionnement) sur la partie du système correspondant à la fuite. L'azote exempt d'oxygène (OFN) doit être purgé du système avant et pendant le processus de brasse.

EXTRACTION ET ÉVACUATION

• En cas de rupture sur le circuit de réfrigérant durant les travaux de réparation ou tout autre

tâche, toujours utiliser des méthodes conventionnelles. Il est cependant important d'appliquer les mêlées pratiques sachant qu'il existe un risque d'inflammation. Proceder comme suit: purger le fluide frigorigène; purger le circuit avec du gaz inerte; évacuer le gaz et purger à nouveau avec du gaz inerte; ouvrir le circuit en coupant et en soudant. Le réfrigérant sera récapuérez dans les bidons de récuρération prévus à cet effet. Le système sera « purgé » avec de l'OFN pour garantir le caractère sans danger de l'appareil. Il pourrait être nécessaire de répéter ce processus plusieurs fois. L'air compré ou l'oxygène ne doit pas être utilisés pour cette tâche. Le rincege doit être effectué en rompant le vide dans le système avec de l'OFN et le replir jusqu'à obtention de la pression de travail. Puis le gaz sera expulsé dans l'atmosphère pour réduire le vide. Ce processus sera repété jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système. Lorsque le dernier chargement d'OFN est utilisé, le système doit décharger la pression atmosphérique pour permettre l'exécution des travaux à effectuer. Cette opération est absolument nécessaire en cas de réalisation d'opérations de brusage. Veiller à ce que la sortie de la pompe à vide ne se trouve pas à proximité de source d'inflammation et que le système de ventilation fonctionne.

PROCÉDURES DE REMPLISSAGE

• Outre les procédures de replissage conventionnelles, il est également essentiel de replir les conditions suivantes.
• Vérifier l'absence de contamination des différents fluides frigorigènes lors de l'utilisation de l'équipement de replissage. Les tuyaux ou lignes doivent être le plus courts possible afin de minimiser la quantité de réfrigerant à l'intérieur.
• Les bidons doivent être maintainus en position verticalie.
• Vérifier que le système de refroidissement est mis à la terre avant de replir le circuit de réfrigérant.
• Étiqueter le système une fois le replissage terminé (si ce n'est pas le cas).
• Faire extrémement attention à ne pas surcharger le système de refroidissement.
• Avant de replir le système, effectuer un essai avec de l'OFN. Le système sera testé contre les fuites une fois le replissage terminé et avant sa mise en service. Un second essai de fuite doit être effectué avant de quitter le site.

DÉMANTELEMENT

• Avant d'exécuter cette procédure, il est essen

tiel que le technicien soit parfaitement familiaré avec l'équipement et tous ses éléments. Comme bonne pratique, il est recommendé que tous les fluides frigorigènes soient collectés de façon sécurisée. Avant de proceder au calibrage, un échantillon d'huile et de réfrigerant sera prélevé en cas de besoin d'une analyse avant de réutiliser le réfrigerant régénérate. Il est essentiel que l'énergie électrique soit disponible avant de commencer la tâche.

a) Se familiariser avec l'équipement et son fonctionnement.
b) Isoler le système électriquement.
c) Avant d'effectuer la procédure, vérifier que: l'équipement de manutention mécanique soit disponible, si nécessaire, pour la manutention des bidons de fluide frigorigène ; tous les équipements de protection individuelle soient disponibles et utilisés correctement ; le processus de récapération est supervisé en permanence par une personne compétente ; les équipement et bidons de récapération反應 aux normes relatives.
d) Pomper le système de réfrigerant, si possible.
e) Si le vide n'est pas possible, utiliser un collecteur de réfrigerant pour extraire les différentes parties du système.
f) Vérifier que le bidon se trouve sur la balance avant de proceder à la récapération.
g) Demarrer la machine de récapération et suivre les instructions du fabricant.
h) Ne pas trop replir le bidon. (Pas plus de 80% du volume de charge liquide).
i) Ne pas dépasser la pression de travail maximum du bidon, même temporairement.
j) Lorsque les bidons sont replis correctement et que la procedure est terminée, vérifier que les bidons et l'equipement soient immédiatement retardés du site et que toutes les vannes d'isolement de l'equipement soient fermées.
k) Le réfrigérant récapuére ne doit être chargé dans un autre système de refroidissement à moins qu'il ait été nettoyé et vérifié.

ÉTIQUETAGE

• L'équipement doit être étiquete, indiquant qu'il a été désactifé et que le réfrigerant a été vidé. L'étiquette devra être datee et signée.
• S'assurer qu'aucune étiquette apposée sur l'équipement n'indique que ce dernier contient du réfrigérant inflammable.

RECUPÉRATION

• Lorsque du réfrigerant est retire d'un système,

que ce soit pour entretien ou fermeture, il est recommandé d'appliquer les bonnes pratiques afin que tous les fluides frigorigènes soient éliminés en toute sécurité. Lors du transfert de réfrigerant dans les bidons, s'assurer que leurs budons de récapuration de réfrigerant appropriés seront utilisés. S'assurer de disposeur du nombre ajustat de bidon pour collecter l'intégrality du chargement du système. Tous les bidons qui seront utilisés sont concus pour le réfrigérant recupéré spécifique, et étiquetés conformément à ce dernier (à savoir, des bidons spécialement concus pour la récapuration de fluide frigorigène). Les bidons doivent être équipés de soupapes de relachement de pression et de vannes d'arrêt en bon état de fonctionnement. Les bidons de récapération vides doivent être evacués et, si possible, laissés refroidir jusqu'à la récapération.

• Le matériel de récapération doit être en bon état de fonctionnement et assorti d'instructions à portée de main. Il doit également être adapté à la récapération de réfrigerants inflammables. De plus, des balances calibrées en bon état de fonctionnement doivent être disponibles. Les tuyaux doivent-disposer de raccords de déconnexionétanches et en bon état. Avant d'utiliser la machine de récapération, vérifier que celle-ci est en bon état de fonctionnement, que l'entretien a été effectué correctement et que tous les composants électriques associés sont scellés afin d'éviter tout déclenchement d'accordie en cas de relâchement du réfrigérant. En cas de doute, consulter le fabricant.

• Le réfrigérant récapuére sera returné à son fournisseur dans le bidon de récapération correct avec apposition de la Note de transfert de déchets correspondante. Ne pas mélanger différents réfrigerants dans les unités de récapération et particulièrement pas dans les bidons.

• Si les compresseurs ou les huiles du comprisseur doivent être retires, s'assurer que ceux-ci sont evacués à un niveau acceptable afin de garantir que le réfrigérant inflammable ne reste pas dans le lubrifiant. Le processus d'évacuation aura lieu avant de renvoyer le comprisseur aux fournisseurs. Pour accélérer ce processus, utiliser uniquement un chauffage électrique installé dans le corps du comprisseur. Faire extrémement attention en cas d'extraction d'huile d'un système.

COMPÉTENCE DU PERSONNEL DE SERVICE

GÉNÉRALITÉS

• Outre l'application des procédures habituelles de réparation des équipements de refroidissement, une formation spéciale supplémentaire est nécessaire en cas de travail sur des équipements contenant desFluides frigorigènes inflammables.
• Dans de nombreux pays, cette formation est fournie par des organismes nationaux de formation accréédités pour envisigner les normes de compétence nationales pertinentes établies par la législation.
• Cette formation doit être accompagnée d'un certificat.

FORMATION

• La formation doit traiter les thèmes suivants :
• Informations sur le potentiel d'explosion des réfrigerants inflammables pour démontré que les produits inflammables peuvent être dangereux s'il sont manipulés de façon incorrecte.
• Informations sur les sources d'inflammation possibles, en particulier celles non évidentes telles que les briquets, les interrupteurs de lumière, les aspirateurs, les radiateurs électriques.
• Informations sur les différents concepts de sécurité :
  Absence de ventilation (Voir la Clause GG.2) La sécurité de l'appareil ne dépend pas de la ventilation du boitier. La déconnexion de l'appareil ou l'ouverture du boitier n'a aucun effet significatif sur la sécurité. Toutefois, il est possible que le réfrigerant s'accumule avec fuites dans l'armoire, impliquant le dégagement d'une atmophère inflammable lors de l'ouverture de l'armoire.
• Enceinte ventilé (Voir le Clause GG.4) La sécurité de l'appareil dépend de ventilation du boitant. La déconnexion de l'appareil ou l'ouverture de l'armoire ont un effet significatif sur la sécurité. Il est important de garantir la ventilation au préalable.
• Pièce ventilée (Voir la Clause GG.5) La sécurité de l'appareil dépend de la ventilation de la pièce. La déconnexion de l'appareil ou l'ouverture du boîtier n'a aucun effet significatif sur la sécurité. La ventilation du logement ne devra pas être coupée durant les procédures de réparation.
• Informations sur le concept de composants scellés et enveloppès scellées conformément à la norme CEI 60079-15: 2010.
• Informations sur les procédures de travail correctes :

MISE EN SERVICE

• Vérifier que le plancher puisse accueillir la char

ge de réfrigerant et que la conduite de ventilation soit assemblée correctement.

• Brancher les tuyaux et effectuer un test d'étanchéité avant de charger le réfrigerant.
• Vérifier les équipements de sécurité avant demettre le système en service.

ENTRETIEN

• L'équipement portable doit être réparé en extérieur ou dans un atelier spécialément équipé pour la réparation des unités contenant des fluides frigorigènes inflammables.
• Garantir une ventilation suffisante dans le lieu de réparation.
• Noter que le dysfonctionnement de l'equipement peut être causé par la perte de réfrigerant et qu'une fuite de réfrigerant est possible.
• Décharger les condensateurs en évitant de générer des étincelles. La procédure standard de court-circuit des bornes du condensateur implique généralement la présence d'étincelles.
• Réinstaller les armoires scelledes avec précision. Si les joints sont usés, les replacer.
• Vérifier les équipements de sécurité avant demettre le système en service.

RéPARATION

• L'équipement portable doit être réparé en extérieur ou dans un atelier spécialément équipé pour la réparation des unités contenant des fluides frigorigènes inflammables.
• Garantir une ventilation suffisante dans le lieu de réparation.
• Noter que le dysfonctionnement de l'équipment peut être causé par la perte de réfrigerant et qu'une fuite de réfrigerant est possible.
• Décharger les condensateurs en évitant de générer des étincelles.
• Lorsque des opérations de brasage, les procédures suivantes seront effectuees dans I'ordre indiquedci-apres:
• Extraire le réfrigérant. Si les réglementations nationales ne nécessitent pas la recupération du réfrigérant, évacuer ce dernier vers l'extérieur. Veiller à ce que le réfrigérant vidange n'implique aucun danger. En cas de doute, une personne doit en contrôle l'évacuation. Faire particulièrement attention que le réfrigérant vidange ne flotte pas dans leBATIMENT.
• Évacuer le circuit de réfrigérant.
• Purger le circuit de réfrigerant avec de l'azote pendant 5 minutes.

• Évacuer à nouveau le réfrigérant.

• Retirer les pièces qui seront remplacés par découpe, non par flamme.

• Purger le point de soudage à l'azote durant le processus de brasage.
• Effectuer un test d'étanchéité avant de charger le réfrigérant.
• Réinstaller les armoires scelledes avec précision.
  Si les joints sont usés, les replacer.
• Vérifier les équipements de sécurité avant demettre le système en service.

DÉMANTÉLEMENT

• Si la sécurité est affectée lorsque l'équipement est hors service, le réfrigerant devra être retire avant la mise hors service.
• Garantir une ventilation suffisante sur le lieu d'installation de l'appareil.
• Noter que le dysfonctionnement de l'equipement peut être causé par la perte de réfrigerant et qu'une fuite de réfrigerant est possible.
• Décharger les condensateurs en évitant de générer des étincelles.
• Extraire le réfrigérant. Si les réglementations nationales ne nécessitent pas la recupération du réfrigérant, évacuer ce dernier vers l'extérieur. Veiller à ce que le réfrigerant vidange n'impliqueaucun danger. En cas de doute, une personne doit en contrôle l'évacuation. Faire particulièrement attention que le réfrigerant vidange ne flotte pas à nouveau dans le bâtiment.
• Évacuer le circuit de réfrigérant.
• Purger le circuit de réfrigerant avec de l'azote pendant 5 minutes.
• Évacuer à nouveau le réfrigérant.
• Remplir d'azote jusqu'à atteindre la pression atmosphérique.
• Placer une étiquette sur l'équipement indiquant que la procédure de retrait du réfrigérant est en cours.

ELIMINATION

• Assurer une ventilation adequate sur le lieu de travail.
• Extraire le réfrigérant. Si les réglementations nationales ne nécessitent pas la recupération du réfrigérant, évacuer ce dernier vers l'extérieur. Veiller à ce que le réfrigérant vidange n'impliqueaucun danger. En cas de doute, une personne doit en contrôle l'évacuation. Faire particulièrement attention que le réfrigérant vidange ne flotte pas à nouveau dans le bâtiment.
• Évacuer le circuit de réfrigérant.
• Purger le circuit de réfrigerant avec de l'azote pendant 5 minutes.

• Évacuer à nouveau le réfrigérant.

• Couper le compresseur et vidanger l'huile.

TRANSPORT, MARQUAGE ET STOCKAGE DES UNITS UTILISANT DES RÉFRIGÉRANTS INFLAMMABLES

TRANSPORT D'ÉQUIPEMENTS CONTENANT DES RÉFRIGÉRANTS INFLAMMABLES

• Nous attirons l'attention sur le fait de la possible existence de règlements supplémentaires en matière de transport concernant les équipements contenant des gaz inflammables. Le nombre maximum d'équipements ou la configuration des équipements autorisés à un transport conjoint sera régulé par les règlements applicables en matière de transport.

MARQUAGE DES ÉQUIPÉMENTS AVEC DES SIGNES

• Les notices relatives à des-appareils électromé-nagers similaires utilisés dans une zone de travail sont généralement traitées par la réglementation locale et prescrivent les critères minimums en matière de signalisation de sécurité et/ou d'adéquation à un lieu de travail.
• Tous les signes requis doivent être apposés et les employeurs doivent veiller à ce que les employés reçoivent une formation déquate sur la signification des signes et des mesures de sécurité à prendre en relation à ces signaux.
• L'efficacité des signes ne doit pas être diminuée par un trop grand nombre de signes trop proches les uns des autres.
• Les pictogrammes utilisés doivent être aussi simples que possible et ne contir qu'les éléments essentiels.

ÉLIMINATION DES ÉQUIPEMENTS UTILISANT DES RÉFRIGÉRANTS INFLAMMABLES

• Voir les réglementations nationales.

STOCKAGE DE MATÉRIEL / ÉLECTROMÉNA-GERS

• Le stockage de l'équipment doit être effectué conformément aux instructions du fabricant.
• Stockage des équipements emballés (non vendus)
• La protection de l'emballage de stockage doit être réalisée de sorte que les dommages mécaniques sur l'équipement à l'intérieur de l'emballage ne provoquent pas de fuite de fluide frigorigène.
• Le nombre maximum d'équipements autorisés à un stockage conjoint sera
  -déterminé par les réglementations locales.
