WF0704L7W - Lave-linge SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge à chargement frontal
Dimensions (L x P x H)	59,8 cm x 60 cm x 84,4 cm
Poids net	67 kg
Capacité de lavage	7,0 kg
Pression d'eau requise	50 kPa à 800 kPa
Volume d'eau	49 litres
Alimentation électrique	220-240 V ~ 50 Hz, 15 A
Puissance de lavage	150 W
Puissance de chauffage	2000 W (220 V) / 2400 W (240 V)
Puissance d'essorage	350 W
Puissance de pompage	34 W
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A++AA
Moteur	Quiet Drive (inverseur)
Programmes	Coton, Synthétiques, Jeans, Sport, Délicat, Laine, Lavage main, Bébé coton, Couleurs, Quotidien, Nettoyage tambour, Express 15
Options	Prélavage, Arrêt différé (3-19 h), Température, Rinçage, Essorage, Repassage facile, Trempage, Intensif
Fonctions de sécurité	Sécurité infant, Aqua Hose et détecteur de fuites (sur certains modèles)
Entretien et nettoyage	Nettoyage tambour, filtre à impuretés, filtre à maille, tiroir à lessive, vidange d'urgence
Particularités	Résistance céramique (sur certains modèles), certification Woolmark, grande ouverture, affichage numérique, système Aqua Shower

FOIRE AUX QUESTIONS - WF0704L7W SAMSUNG

Comment utiliser le programme Express 15 ?

Appuyez sur le bouton Express 15 pour sélectionner une durée de 15 à 60 minutes. Convient au linge peu sale (2 kg max). Réduisez la lessive à moins de 20 g pour éviter les résidus.

Comment nettoyer le tambour ?

Utilisez le programme Nettoyage tambour sans linge. Placez un produit nettoyant pour tambour dans le bac à lessive (optionnel). La température est fixée à 60 °C. Lancez le cycle. Effectuez-le toutes les 40 lessives.

Que faire en cas de code d'erreur 4E ?

4E indique un problème d'arrivée d'eau. Vérifiez que le robinet est ouvert, la pression d'eau suffisante, et nettoyez le filtre à maille du tuyau d'arrivée d'eau.

Comment activer la sécurité infant ?

Appuyez simultanément sur les boutons Température et Rinçage pendant 3 secondes. Le voyant s'allume. Seul le bouton Marche/Arrêt reste actif.

Pourquoi le lave-linge ne vidange-t-il pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre à impuretés situé en bas à droite de l'appareil. Consultez la section 'Vidanger le lave-linge en urgence'.

Quelle lessive utiliser ?

Utilisez une lessive adaptée au type de tissu et à la température, de préférence une lessive qui mousse peu pour lave-linge automatique. Respectez les dosages indiqués. Pour la lessive liquide, utilisez le compartiment prévu.

Comment programmer un départ différé ?

Appuyez plusieurs fois sur le bouton Arrêt différé pour choisir un délai de 3 à 19 heures (par tranche d'une heure). L'heure affichée correspond à la fin du cycle. Lancez le cycle avec Départ/Pause.

Que signifie le message 'ECO Drum Clean' ?

Ce message indique qu'il est nécessaire de lancer le programme Nettoyage tambour. Retirez le linge et exécutez le cycle. Il apparaît environ une fois par mois selon l'utilisation.

Comment entretenir le lave-linge en cas de gel ?

Débranchez l'appareil. Versez de l'eau chaude sur le robinet et le tuyau d'arrivée d'eau pour dégeler. Versez de l'eau chaude dans le tambour et laissez agir 10 minutes. Rebranchez et vérifiez le fonctionnement.

Comment vider l'eau en cas d'urgence ?

Débranchez l'appareil. Ouvrez le capot du filtre en bas à droite, tirez sur le bouchon de vidange d'urgence, sortez le tuyau d'environ 15 cm et laissez l'eau s'écouler dans un récipient. Revissez ensuite le bouchon.

MODE D'EMPLOI WF0704L7W SAMSUNG

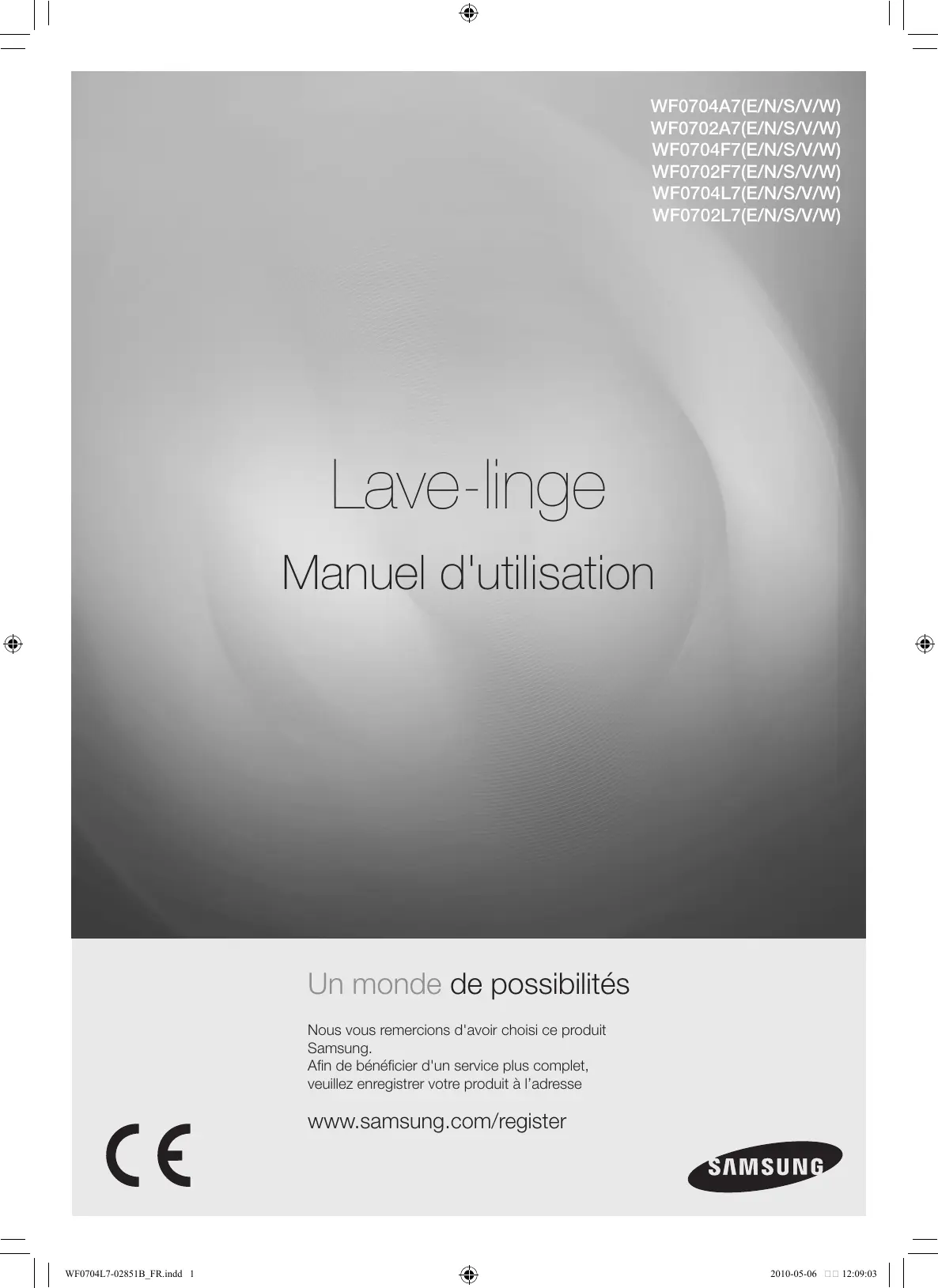

Manuel d'utilisation

Un monde de possibilités

Nous vous remercions d'avoircision ce produit Samsung.

Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l'adresse

www.samsung.com/register

CE

SAMSUNG

caracteristiques de notrenouveau lave-linge Samsung

Avec ce nouveau lave-linge, faire une lessive prend un tout autre sens. Capacité XXL, économies d'énergie... Le nouveau lave-linge Samsung possède toutes les caractéristiques qui transformeront la lessive en un veritable jeu d'enfant.

Label énergétique A++AA

Nous y sommes arrivés ! Le WF0704, tout dernier modulo haute technologie 1400 tr/min de Samsung,

a obtenu la classe énergétique AAA. Le nouveau lave-linge Samsung arrive en tête de sa catégorie en termes d'économie d'énergie. Le WF0704 (7,0 kg) offre même 20 % d'économie d'énergie en plus

par rapport aux machines standard de classe A grâce à son système spécial Aqua Shower et à son moteur inverseur silencieux Quiet Drive.

• WF0702 (1200 trs/min) a le label énergétique A2+AB

Express 15

Quand il n'y a pas de temps à perdre ! Le programme Express 15' vous permet de laver votre linge en 15 minutes. Il répond ainsi aux besoin des utilisateurs d'aupourd'hui : désormais, vous pouvez laver vos vêtements préféres (jusqu'à 2 kg) en seulement 15 minutes !

- Moteur Quiet Drive

Le moteur Quiet Drive, une exclusivité Samsung, fonctionne sans courroie ni engrenage et permet ainsi de réduire les vibrations et le bruit tout en augmentant la durée de vie de la machine.

Nettoyage tambour

Le programme Nettoyage tambour vous permet d'entrenir votre machine avec un degré d'hygiene maximal. Selon vos préférences en termes d'écologie/de performances, ce programme vous permet de ne pas utiliser de produits chimiques destinés au nettoyage du tambour. Samsung l'a spécialement concu pour offrir de bons résultats sans adjuvants chimiques. Ce programme de nettoyage spécialisé garde votre tambour propre et nettoie votre tambour en profondeur en faisant tourner de l'eau chaude (60^) dans le tambour : tout cela en moins de 90 minutes. Ceci permet d'éliminer les moisissures et les bacteries qui, sans action spécifique, peuvent proliferer et entraîner des odeurs et des décolorations.

- Résistance céramique pour plus de durabilité et d'économies d'énergie (sur certains modèles)

La résistance céramique novatrice dure trois fois plus longtemps que des résistances classiques. Vous limitez ainsi les réparations et réalisez des économies ; ce type de résistance élimine également le tartre et s'avéré peu gourmand en énergie.

- Bébé coton

Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements des enfants à la peau sensible. Ils réduisent les irritations de la peau des enfants en diminuant les résidus de dessive. Ces programmes permettent en outre de classer le linge en différents types ; le lavage est donc effectué selon les caractéristiques de chaque chargement.

Les enfants ressentent ainsi une/agreable sensation de propreté lorsqu'ils mettent leurs vêtements.

2_ caractéristiques de votre nouveau lave-linge Samsung

- Certifié pour les lainages

L'efficacité de ce lave-linge sur les lainages lavables en machine a été testée et approuvée par la société Woolmark.

Les textiles devont etre lavés conformément aux instructions figurant sur lesétiquettes des vêtements et selon les specifications de Woolmark et de Samsung.

- Lavage main

Pour laver tout en douceur vos vêtements les plus fragiles, il convient de désirir la température, le cycle de lavage et la quantité d'eau appropriés.

- Arrêt différé

Ce lave-linge vous permet de différer le l'arrêt d'un programme de 19 heures maximum, par tranches d'une heures, et vous offre ainsi un comfort d'utilisation optimal.

- Sécurité infant

La fonction Sécurité infant empêche les plus jeunes de jouer avec le lave-linge. Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du lave-linge, mais elle vous avertit aussi lorsqu'elle est activée.

- Système Aqua Hose et détecteur de fujites (sur certains modèles)

Ce système de sécurité supérieur équipant les lave-linge Samsung comprend un tuyau intelligent capable d'arrêter les fuites d'eau à la source et un détecteur de fuites au bas de l'appareil. En cas de rupture du tuyau ou de détction de fuites, une éponge interne s'étend pour bloquer l'eau venant du robinet.

- Affichage numérique

Outre une parfaite lisibilité, le panneau de commande à affichage numérique se désigne par sa facilité d'emploi. Il vous permet ainsi d'effectuer des réglages rapides et précis, ce qui garantit d'excellents résultats de lavage.

- Grande ouverture

L'ouverture extra-large du hublot vous permet de charger et décharger les articles très facilement, en particulier les pieces de grande taille comme le linge de lit ou les serviettes de bain.

Ce manuel contient de précieuses informations relatives à l'installation, à l'utilisation et à l'entretien de votre nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau de commande, aux consignes d'utilisation du lave-linge, ainsi qu'aux conseils pratiques pour profiter pleinement des caractéristiques et fonctions de pointe de votre machine. La section « Codes d'erreur et de dépannage » de la page 35 vous explique ce qu'il y a lieu de faire en cas de problème avec votre nouveau lave-linge.

consignes de sécurité

Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre apparéil. Prenez le temps de le litre afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

REMARQUES IMPORTANTES SUR LES CONSIGNES DE SECURITÉ

Lisez attentivement ce manuel afin d'utiliser cet apparéil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités ; conservez-le dans un endroit sur situé à proximité du lave-linge afin de pouvoir facilement vous y reporter en cas de besoin. N'utilise pas cet apparéil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel.

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de leur responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre lave-linge.

Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre lavelinge différé légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'ajretissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.

SYMBOLES ET MESURES DE SECURITE IMPORTANTS

Signification des iconônes et signes repris dans ce manuel d'utilisation :

AVERTISSEMENT	Risques ou pratiques inadaptées susceptibles de causeur de graves blessures ou des dommages matériels.
ATTENTION	Risques ou pratiques inadaptées susceptibles de causeur des blessures ou des dommages matériels.
ATTENTION	Pour réduire le risque d'incendie, d'explosion, d'électrocution ou de blessure personnelle lors de l'utilisation de votre lave-linge, observez les consignes élémentaires de sécurité suivantes:
	NE PAS faire.
	NE PAS démonter.
	NE PAS toucher.
	Suivre attentivement les instructions.
	Débrancher la prise murale.
	S'assurer que l'appareil est relié à la terre afin d'éviter tout choc électrique.
	Contactez le service d'assistance technique pour obtenir de l'aide.
	Remarque

Ces symboles d'advertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances.

Lisez attentivement la section Consignes de sécurité de ce manuel et conserveze ce dernier en lieu sur afin de pouvoir le consulter ulterieurement.

4_ consignes de sécurité

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme avec tout équipement électrique ou responsable des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet apparéil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsqu'vous l'employez.

Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil.

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) inexplériennentes ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.

Si la prise (cordon d'alimentation) est endommagée, elle doit être replacée par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'eviter tout danger.

L'appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence.

Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers.

Utilisez uniquement des tuyaux neufs

INSTRUCTIONS CONCERNANT LA MARQUE DEEE

Mise au rebut du produit (matériel électrique et électronique)

(en vigueur dans les pays de l'Union europeenne et dans d'autres pays d'Europe possédant un système de tri des déchets.)

Ce symbole présente sur le produit, ses accessoires et/ou la documentation qui l'accompagne indiquent que le produit ainsi que ses composants électroniques (ex : chargeur, écouteurs, cable USB) ne doivent pas'être jetés avec les déchets menagers une fois leur durée de vie achevée.

Pour éviter toute atteinte à l'environnement ou à la santé humaine due à une élimination non contrôle des déchets, séparez ces éléments des autres types de déchets et recyclez les de manière responsable en vue d'une réutilisation durable des matériaux.

Les utilisateurs particuliers doivent contacter le revendeur auprès duquel ils ont acheté ce produit ou leur mairie pour obtenir des informations sur l'endroit où et la manière de recycler ces éléments dans le respect de l'environnement.

Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat d'achat. Ce produit ainsi que ses composants et accessoires électroniques ne doivent pas être mélangés aux autres déchets commerciaux lors de leur mise au rebut.

consignes de sécurité

SYMBOLS D'AVERTISSEMENT A RESPECTER ABSOLUMENT POUR L'INSTALLATION

L'installation de cet apparéil doit être effectuee par un technicien ou un centre de réparation qualifié.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures.

Cet apparéil étant très lourd, prenez toutes les précautions nécessaires pour le soulever.

Branchez le cordon d'alimentation sur une prise murale 220 V CA/50 Hz/15 A ou supérieure et utilisez cette prise uniquement pour cet apparéil. N'utilise pas de rallonge.

• Le fait de/partager une prise murale avec d'autres apparéils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies.
  Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les specifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.
• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Branchez le cordon d'alimentation dans la prise murale dans le bon sens, de sorte que le cordon soit dirigé vers le sol.

• Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du cable pourrait être endommages, entraînant un risque de chocoléctrique ou d'incendie.

Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballageprésentent des dangers pour les enfants.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Si la prise ou le cordon d'alimentation est endommagé(e), contactez le centre de réparation le plus proche.

Cet apparéil doit être correctement mis à la terre.

Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Cela pourrait cause des chocs électriques, des incendies, une Explosion ou des problèmes avec le produit.
• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur.

N'installez jamais cet apparéil pres d'un radiateur ou de matérielux inflammables.

N'installez pas ce produit dans un lieu humide, huleux ou poussièreux, ou dans un lieu exposé aux rayons directs du soleil, à l'eau ou aux intempérières.

N'installez pas cet apparéil dans une piece non chauffée

• Le gel risquerait de faire éclater les tuyaux.

N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produit.
- Cela pourrait entraîner un chocolélectrique ou un incendie.

6_ consignes de sécurité

N'utilisez pas de transformateur électrique.

• Il pourrait entrainer un incendie ou un chocoléctrique.
  N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée.
• Cela pourrait entrainer un chocoléctrique ou un incendie.

Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.

Nevrilles pas et n'attachez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entrainer un chocoléctrique ou un incendie.

Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.
• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Ne posez pas les cordons et les tuyaux dans les endroits de passage.

ATTENTION

SIGNES DE PRECAUTION POUR L'INSTALLATION

Cet apparéil doit être positionné de façon à permettre l'accès à la prise d'alimentation.
- Le non-respect de cette consigne peut entraîner un chocoléctrique en cas de fuites de courant.
Installez l'appareil sur un sol plan et dur, capable de supporter son poids.
- Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil.

AVERTISSEMENT

SYMBOLES D'AVERTISSEMENT A RESPECTER ABSOLUMENT LORS DE L'UTILISATION

En cas d'inondation, coupe immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.
• Vous risqueriez de vous électrocuter.

Si l'appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touche pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.
• Une étincelle peut entraîner une explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en le hublot
- afin d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine.

Assurez-vous de-retirer l'emballage (mousse, polystyrene) fixé au bas du lave-linge avant d'utiliser celui-ci.

consignes de sécurité

Ne lavez jamais de linge ayant eté en contact avec de l'essence, du kerosène, du benzène, des diluants de peinture ou toute autre substance inflammable ou explosive.

• Cela pourrait entraîner un chocoléctrique, un incendie ou une explosion.

Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/sechage/essorage).

• Une fuite peut entrainer des brûlures ou rendre le sol glissant.

Cela pourrait entrainer des blessures.

• L'ouverture forcee du hublot peut entrainer des dommages sur l'appareil et des blessures.

N'insérez pas votre main sous le lave-linge.

• Cela pourrait entrainer des blessures.

Ne touche pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner un chocoléctrique.

N'eteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'un cycle de fonctionnement est en cours.

• Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer uneétincelle et entrainer un chic électrique ou un incendie.

Ne laissez pas les enfants ou des personnes handicapées utiliser ce lave-linge sans surveillance. Ne laissez pas les enfants monter sur l'appareil.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des brûlures ou des incendies.

N'insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement.

• Cela pourrait entrainer des blessures.

Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation : maintenez toujours fermement la prise et débranchez.

• Un cordon endommagé risque de provoquer un court-circuit, un incendie ou une électrocution.

Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même.

• N'utilisez pas defuseible (cuivre, fil d'acier, etc.) autres que lefuseble standard.
• En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus-Proche.
• Le non-respect de cette consigne peut entrainer des chocs électriques, des incendies, des problèmes avec le produit ou des blessures.

Si une substance étrangère telle que de l'eau a pénétré dans l'appareil, débranchez la prise d'alimentation et contactez le centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranche la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

8_ consignes de sécurité

Débranche la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

SIGNES DE PRECAUTION LORS DE L'UTILISATION

Si le lava-linge est souillé par des corps étrangers tels que détergent, saletés, déchets alimentaires etc., débranche la prise d'alimentation et nettoyez le lava-linge à l'aide d'un chiffon doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaitre.

La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.

• Lorsque la vitre du hublot est endommagée, il existe un risque de blessures.

Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvre celui-ci lentement.

Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

• La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pieces ou une fuite d'eau.

En cas de vidange defaillante durant un cycle, vérifie s'il y a un problème de vidange.

• En cas d'inondation (problème de vidange), il existe un risque de chocoléctrique ou d'incendie.

Introduisez complètement le linge dans le lave-linge afin qu'il ne reste pas coincide dans la porte.

• Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou uneuite d'eau peut survenir.

Assurez-vous que le robinet est fermé lorsque le lave-linge n'est pas utilisé.

• Assurez-vous que la vis sur le raccord du tuyau d'arrivée d'eau est correctement serrée
• Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures.

Vérifiez que le joint en caoutchouc n'est pas souillé de substances étrangères (déchets, fil, etc.)

• Si le hublot n'est pas complètement fermé, des fuites d'eau peuvent en résultat.

Ouvrez le robinet et vérifie que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil.

• Si les vis ou le raccord du tuyau d'arrivée d'eau sont desserrés, des fuites d'eau peuvent survenir.

Pour réduire le risque d'incendie ou d'explosion :

• Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de production d'eau chaude ( comme votre chauffe-eau) qui n'ont pas eté utilisés depuis au moins deux semaines. L'HYDROGENE EST UN GAZ EXPLOSIF. Si vous système de production d'eau chaude est inutilisé depuis au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre maison et laissez l'eau s'écouler pendant plusieurs minutes avant d'utiliser votre lave-linge. Cela permettra d'éliminer l'hydrogène accumulé. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune flamme niétincelle pendant cette opération. En cas de fuite de gaz, ventilez immédiatement la pièce sans toucher la prise d'alimentation.

consignes de sécurité

Ne montez pas sur l'appareil et ne placez pas d'objets (teils que linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait cause des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures.

Ce pulverisez pas de matieres volatiles telles que de l'insecticide sur la surface de l'appareil.
- En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil.

Ne place pas d'objet générant un champ électromagnétique à proximé du lave-linge.

• Ceci pourrait entraîner des blessures résultat de dysfonctionnements.

L'eau vidangée durant un cycle de séchage ou de lavage à haute température étant chaude, ne touche pas cette eau.

• Cela pourrait entrainer des brûlures ou des blessures.

Ne lavez pas, n'essorez pas et ne sechez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre apparéil possède un programme spécial pour ce genre d'articles.

• Ne lavez pas de tapis écais et durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien.
• Ceci pourrait provoquer des vibrations anormales entrainant des blessures ou des dommages sur le lave-linge, les murs, le sol ou le linge.
• Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc.

Ne faites pas fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entrainer un chocoléctrique ou des blessures résultat de la fuite d'eau.

Ne touche pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage.

• Cela pourrait entrainer des brûlures.

N'introduisez pas votre main dans le tiroir à lessive après l'avoir ouvert.

• Vous risqueriez de vous blesser si votre main restait bloquée. Ne placez pas d'objets (ex.:chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge.
• Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entrainant des blessures, voir la mort dans le cas d'animaux domestiques.

N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc.

• Cela pourrait entraîner un chocoléctrique ou des blessures.

Ne lavez pas de linge entre en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beau et de massage.

• Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau.

Ne laissez pas d'objets métalliques tels que des épinges de suture ou des épinges à cheveux dans le tambour ; ne laissez pas d'agent de blanchiment dans le tambour pendant des périodes prolongées.

• Ceci pourrait entrainer l' apparition de rouille sur le tambour.
• Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilise jamais de Brosse métallique.

10_ consignes de sécurité

N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entrez en contact avec des solvants de nettoyage à sec.

• Ceci pourrait entrainer une combustion ou une inflammation spontanée resultant de la chaleur dégagée par l'oxydation de l'huile.

N'utilisez pas d'eau chaude provenant d'appareils de refroidissement/de rechauffement d'eau.

• Ceci pourrait entrainer des dysfonctionnements du lave-linge.

N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• S'il durcit et s'accumule dans le lave-linge, des problèmes de dysfonctionnement, de décoloration, de rouille ou de mauvaises odeurs peuvent en résultat.

Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage.

• Placez les chaussettes et les soutiens-gorge dans le filt de lavage et lavez-les avec le reste du linge.
• Dans le cas contraire, des vibrations anormales peuvent se produit et engendrer des blessures.

N'utilisez pas de détergent solidifié.

• S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résultat.

Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers.

Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionally dégât à l'appareil.

Évitez de laver des vêtements ayant de grandes bouches, des boutons ou d'autres accessoires en métal lourd.

SYMBOLES D'AVERTISSEMENT À RESPECTER ABSOLUMENT POUR LE NETTOYAGE

Ne nettoyez pas l'appareil en pulverisant directement de I'eau dessus.

N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entrainer des décolorations, des déformations, des dommages, des chocs électriques ou un incendie.

Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entrainer des chocs électriques ou des incendies.

contenu

INSTALLER LE LAVE-LINGE

13

EFFECTUER UN LAVAGE

21

NETTOYAGE ET ENTRETIEN DE VOTRE LAVE-LINGE

30

CODES D'ERREUR ET DE DÉPANNAGE

35

TABLEAU DES PROGRAMMES

37

ANNEXE

38

13 Vérification des pieces

14 Respect des conditions d'installation

14 Alimentation electrique et mise à la terre

14 Arrivee d'eau

15 Vidange

15 Sol

15 Température ambiente

15 Encastrement dans une niche ou installation dans un placard

15 Installation de votre lave-linge

21Premier lavage

21 Consignes élémentaires

22 Panneau de commande

24 Sécurité infant

25 Signal sonore

25 Arêt différé

25 Mon cycle

26 Laver du linge à l'aide du sélecteur de programme

27 Laver du linge en fonction manuelle

27 Instructions de lavage

28 Informations sur la lessive et les additifs

28 Quelle lessive utiliser ?

29 Tiroir à lessive

29 Lessive liquide (sur certains modèles)

30 Nettoyage tambour

31 Vidanger le lave-linge en urgence

32 Nettoyer le filtré à impuretés

32 Nettoyer l'extérieur

33 Nettoyage du tiroir à lessive et du logement du tiroir

33 Nettoyer le filtré à maille du tuyau d'arrivée d'eau

34 Réparer un lave-linge qui a gelé

34 Entreposer le lave-linge

35 Vérifiez les points suivants si...

36 Codes d'erreur

37 Tableau des programmes

38 Tableau des symboles textiles
38 Protection de I'environnement
38 Déclaration de conformité
39 Caracteristiques techniques

12_contenu

installer le lave-linge

Assurez-vous que l'installateur a suivi ces instructions à la dette, de sorte que vous nouveaux lave-linge fonctionne correctement et que vous ne soyez exposé àaucun risque lorsqu'elles faites la lessive.

VÉRIFICATION DES PIEÇES

Déballe soigneusement votre lave-linge et vérifie que vous avez bien reçu toutes les pieces illustrées cédssous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu'il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Clé	* Caches pour les trouss des vis	Froid	Hot (modèle sélectionné)	Guide du tuyau de vidange	Compartment à lessive liquide (modèle sélectionné)
		Tuyau d'acciviée d'eau

• Le nombre de caches vis peut varier suivant le modulo de Notre lave linge (de 3 à 5).

installer le lave-linge

RESPECT DES CONDITIONS D'INSTALLATION

Alimentation électrique et mise à la terre

Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, il est essentiel que le câblage et la mise à la terre soient réalisés conformément aux specifications de la dernière révision du Code national de l'électricité (NEC) ANSI/FNPA n° 70 ainsi qu'aux réglementations et ordonnances locales en vigueur. L'utilisation d'une alimentation électricqu adaptée à cet apparéil relève de la responsabilité de son propriété.

N'utilisez jamais de rallonge.

Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge.

En préparation de l'installation, assurez-vous que l'alimentation électrique réunit les conditions suivantes :

• Fusible ou coupe-circuit 220 V~240 V 50 Hz 15 A
• Circuit de dérivation distinct, réservé uniquement à votre lave-linge

Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance.

Votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre.

Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude.

Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. Ne modifie pas la fiche fournie avec le lave-linge. Si elle n'est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.

Arrivée d'eau

Pour un remplissage correct du lave-linge, la pression d'eau doit être comprise entre 50 kPa et 800 kPa. Si la pression d'eau est inférieure à 50 kPa, la vanne d'arrivée d'eau risque de ne plus se fermer correctement et la durée de remplissage risque d'augmenter au-delà de la limite autorisée par le contrôleur, entraînant ainsi l'arrêt du lave-linge (Un limiteur de durée de remplissage est intégré au contrôleur de l'appareil afin d'éviter tout trop-Plein ou toute inondation en cas de défaillance d'un tuyau interne.).

Les robinets d'arrivee d'eau doivent se trouver a moins de 122 cm de l'arriere de votre lave-linge afin que les tuyaux fournis puissant etre reliés à l'appareil.

La plupart des magasins de fournitures de plomberie proposent des tuyaux d'alimentation en eau de différentes longueurs (jusqu'à 305 cm).

Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux :

• Faites en sorte que les robinets d'arrivee d'eau soient facilement accessibles.
• Fermez les robinets d'arrivée d'eau lorsque vous n'utilise pas le lave-linge.
• Vérifiez régulierement l'absence de fuites au niveau des raccords des tuyaux d'alimentation en eau.

Avant d'utiliser votre lave-linge pour la première fois, vérifie l'absence de fuites au niveau des raccords avec la vanne d'arrivee d'eau et les robinets.

14_installer le lave-linge

Vidange

Samsung recommends de placer le tuyau d'évacuation mural à une hauteur de 46 cm. Fixez le tuyau de vidange à la pince prévue à cet effet, puis introduisez-le dans le tuyau d'évacuation mural. Le tuyau d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Sol

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de revêtements mous risque d'accertuer le phénomène de vibrations et/ou de provoquer des déplacements intempestifs de votre lave-linge durant l'essorage.

N'installez jamais votre lave-linge sur une plate-forme ou sur une structure fragile.

Température ambiente

N'installez pas votre lave-linge dans une piece ou la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants pourrait être endommagés.

Encastrement dans une niche ou installation dans un placard

Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement :

Sur les côtés - 25 mm

À l'arrière - 51 mm

En haut - 25 mm

À l'avant - 465 mm

Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 465 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

INSTALLATION DE VOTRE LAVE-LINGE

ÉTAPE 1 Choisir un emplacement

Avant d'installer votre lave-linge, vérifie que l'emplacement chosesi :

• possède une surface dure et à niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ;
  n'est pas exposé à la lumière directe du soleil ;
• dispose de l'espace d'aération suffisant;
• ne risque pas de geler (température inférieure à 32 °F ou 0 °C);
• ne se trouve pas à proximé d'une source de chaleur (ex.: huile, gaz, etc.);
• Dispos de suffisamment d'espace, de sorte que votre lave-linge ne repose pas sur son cordon d'alimentation

installer le lave-linge

ÉTAPE 2

Enlever les vis de transport

Avant d'installer le lave-linge, vous doivent enlever les quatre ou cinq vis de transport situées à l'arrière de l'appareil.

1. Desserrez toutes les vis à l'aide de la clé fournie.

1. Maintenez la vis avec la clé et faites-la glisser vers l'extérieur le long de la partie large du trou. Répétez l'opération pour chaque vis.

1. Bouchez les trouc avec les caches plastiques fournis.

1. Rangez les vis de transport dans un endroit sur afin de pouvoir les retrouver facilement si vous souhaitez déplacer le lave-linge ultérieurement.

Tenez tous les éléments d'emballage (sacs plastique, polystyrene, etc.) hors de portée des enfants.

ÉTAPE 3

Ajuster les pieds réglables

Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l'arrivee d'eau et le systeme d'évacuation sont facilement accessibles.

1. Faites glisser le lave-linge jusqu'à son emplacement d'installation.

2. Mettez votre lave-linge de niveau en faisant tourner manuellement les pieds vers la gauche ou vers la droite.

3. Lorsque le lave-linge est de niveau, serrez les écrous à l'aide de la clé fournie.

ÉTAPE 4

Raccorder l'arrivée d'eau et le système d'évacuation

Raccorder le tuyau d'arrivée d'eau

1. Prenez le raccord en L correspondant au tuyau d'arrivee d'eau froide et raccordez-le a l'arrivee d'eau froide située a l'arriere de la machine. Serrez a la main.

Raccordez une extrémité du tuyau d'arrivée d'eau au lave-linge et l'autre extrémité au robinet d'eau. Ne tendez pas le tuyau d'arrivée d'eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.

1. Raccordez l'autre extrémité du tuyau d'arrivée d'eau froide au robinet d'eau froide de votre lavabo et serrez-la à la main. Si nécessaire, vous pouvez repositionner le tuyau d'arrivée d'eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord.

Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Prenez le raccord en L rouge correspondant au tuyau d'arrivee d'eau chaude et raccordez-le a l'arrivee d'eau chaude située a I'arriere de la machine. Serrez a la main.
2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet d'eau chaude de votre lavabo et serrez-la à la main.
3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l'eau froide.

installer le lave-linge

Raccorder le tuyau d'arrivée d'eau

1. Retirez l'adaptateur du tuyau d'arrivée d'eau.

1. À l'aide d'un tournevis cruciforme, commencez par desserrer les quatre vis de l'adaptateur. Prenez ensuite l'adaptateur et tournez la partie (2) dans le sens de la flèche, jusqu'àoogleir un écart de 5 mm.

1. Raccordez l'adaptateur au robinet en serrant fermement les vis et en levant l'adaptateur vers le haut. Tournez la partie (2) dans le sens de la flèche, puis raccordez (1) et (2).

1. Raccordez le tuyau d'arrivée d'eau à l'adaptateur. Lorsque vous lâchez la partie (3), le tuyau se raccorde automatiquement à l'adaptateur en faisant un "clic".

Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vérifie que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas.

1. Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la vanne d'alimentation en eau située à l'arrière du lave-linge. Serrez fermement le tuyau dans le sens des aiguilles d'une montre.

18_installer le lave-linge

1. Ouvrez l'arrivée d'eau et vérifie l'absence de fuite au niveau de la vanne d'arrivée d'eau, du robinet ou de l'adaptateur. En cas de fuite d'eau, repêtez les étapes précédentes.

N'utilissez pas le lave-linge si une fuite d'eau a eté détectée. Cela pourrait en effet provoquer des blessures ou un choc électrique.

• Raccordez le tuyau d'arrivée d'eau au robinet comme indiqué sur l'image.

Utilisez un robinet standard pour l'arrivée d'eau. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur.

Raccordement de l'Aqua Hose (sur certains modèles)

L'Aqua Hose a ete concu pour assurer une protection parfaite contre les fuites.

Relié au tuyau d'arrivée d'eau, il coupe automatiquement la circulation d'eau lorsque ce tuyau est endommagé. Il affiche également un voyant d'advertissement.

• Raccordez le tuyau d'arrivée d'eau au robinet comme indiqué sur l'image.

installer le lave-linge

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être positionné de trois façon différentes :

1. Sur le bord d'un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne rouge pas.

1. Raccordé au tuyau d'évacuation du lavabo : le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.
2. Sur un tuyau d'évacuation : il est conseillé d'utiliser un tuyau vertical de 65 cm (sa longueur doit être comprise entre 60 cm et 90 cm).

Le tuyau d'évacuation nécessite:

• Un diamètre minimum de 5 cm.
• Capacité minimale d'évacuation de 60 litres par minute.

ÉTAPE 5

Mettre le Your lave-linge sous tension

Branchez le cordon d'alimentation sur une prise électrique murale agrée de 220~240 V et 50 Hz, protégée par un fusible de 15 A (ou un coupe-circuit comparable) (Pour obtenir plus d'informations sur les exigences électriques et de mise à la terre, reportez-vous à la page 14.).

effectuer un lavage

Avec le nouveau lave-linge Samsung, le plus difficile consiste à decide qu'elle catégorie de linge laver en premier.

PREMIER LAVAGE

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet a vide (c'est-à-dire sans charger de linge dans le tambour).

1. Appuyez sur le bouton Marche/Arret.
2. Versez votre dose de lessive dans le bac prévu à cet effet (1) du tiroir à lessive.
3. Ouvrez l'arrivée d'eau du lave-linge.
4. Appuyez sur le bouton Départ/Pause.

Cette opération permet de vidanger l'eau qui aurait pu rester dans le lave-linge après le test du fabricant.

Bac ①: lessive pour le prélavage ou amidon.

Bac ⑪: lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant.

Pour employer de la lessive liquide, utilisez le compartment a lessive liquide (reportez-vous en page 29 du manuel pour voir le modele correspondant). Ne versez pas de lessive en poudre dans le compartment a lessive liquide.

Bac ⑧ :additifs, comme de l'assouplissant (ne pas dépasser la limite MAX du bac « A »).

CONSIGNES ÉLÉMENTAIRES

1. Chargez votre linge dans le tambour.

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous au tableau de la page 28.

Assurez-vous que le linge n'est pas pris dans la portec, car cela risquerait de provoquer une fuite d'eau.

• ÀpRES un cycle de lavage, il se peut que de la lessive subsiste dans la partie avant en caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d'eviter toute fuite d'eau.
• Ne touchez pas le hublot pendant que vous lave-linge effectue un cycle : il risque d'être chaud.
• N'ouvrez pas le tiroir à lessive ou le filtré à impuretés pendant que votre lave-linge effectue un cycle : de l'eau ou de la vapeur brûlante risque de s'en dégager.

• Les articles imperméables ne doivent pas être lavés avec le programme normal, mais avec le programme Entretien extérieur.

• Fermez le hublot jusqu'à ce qu'il s'enclenche.

• Mettez l'appareil sous tension.
• Versez de la lessive et les évventuels additifs dans le distributeur.
• Sélectionnez les options et le programme appropriés à la charge de linge. Levoyant du lave-linge s'allume et une estimation de la durée du programme apparaît alors sur l'afficheur.
• Appuyez sur le bouton Départ/Pause.

effectuer un lavage

PANNEAU DE COMMANDE

1 AFFICHAGE NUMÉRIQUE

Affiche le temps restant du cycle de lavage, toutes les informations relatives au programme et les messages d'erreur.

2 SÉLECTIONUR DE PROGRAMME

Sélectionnez le schéma de rotation et la vitesse d'essorage du programme.Pour plus d'informations, reportez-vous à la section « Laver du linge à l'aide du sélecteur de programme » (voir page 26).Coton : Cotons, draps, linge de table, sous-vêtements, serviettes, chemises, etc. peu ou moyennement sales.Synthétiques : Chemisiers, chemises, etc., peu ou moyennement sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.Jeans : Un niveau d'eau plus élevé pour le lavage principal et un rincege supplémentaire garantissant l'élimination totale de la dessive, ce qui permet d'éviter l' apparition de traces sur vos vêtements.Sport :Destiné aux vêtements résistants et imperméables, ce programme conserve l'aspect de votre linge et lui redonne toute sa fraîcheur.Délicat : Draps, draps-housses, housses de Délicat, etc.Lavez au maximum 1,8 kg de linge de lit du même type pour obtenir les autres résultats.Laine - Lainages lavables en machine. La charge doit être inférieure à 2 kg.Le programme Laine permet de laver libre linge tout en douceur en faisant effectuer au tambour de très légers mouvements de bercements. Ces légers mouvements de va-et-vient et le trempage se font en continu afin d'éviter que les fibres de laine ne se friessoient ou ne se déforment. Cet arrêt ne représentée pas un problème.Une lessive neutre est recommendée pour le programme Laine afin d'obtenir de更好地 résultats de lavage et de préserver la douceur des fibres.WOOLMARK Le programme Laine de ce lave-linge a été approvéd par Woolmark pour le lavage des produits Woolmark lavables en machine, sous réserve que ces produits soient lavés conformément aux instructions mentionnées sur l'étiquette et à celles fournies par le fabricant de ce lave-linge (M0814 , numéro de certificat délivré par IWS Nominee Co., Ltd.).Lavage main : Programme de lavage très léger, aussi délicat qu'un lavage à la main.Bébé coton : Le lavage à haute température et les rincçages supplémentaires permettent d'éliminer totalement les résidus de dessive afin de préserver les textiles délicats.

22-effectuer un lavage

	Couleurs : Grçace à des cycles de rincege supplémentaires et à un essorage réduit, vos vêtements sombres favoris sont lavés delicatement et parfaitement rincés. Quotidien : Ce programme est destiné au lavage des vêtements de tous les jours, tels que les sous-vêtements et les chemises. Vidange : Vidange l'eau du lave-linge sans essorage. Essorage : Cycle d'essorage supplémentaire permettant d'éliminer le surplus d'eau du linge. Rincege+Essorage : Pour le linge qui n'a besoin que d'un rincege ou pour ajouter un adoucissant à une lessive. Nettoyage tambour : Permet de nettoyer le tambour. Élimine la saleté et les bactéries dans le tambour. Une utilisation régulière (toutes les 40 lessives) est recommendée. Aucun produit de nettoyage ou agent de blanchiment n'est nécessaire.
3 BOUTON DE PRÉLAVAGE	Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de prélavage est disponible uniquement avec les programmes suivants : Coton, Synthesiques, Jeans, Sport, Délicat, Bébé coton, Couleurss, Quotidien.
4 BOUTON DE SELECTION DU ARRÊT DIFFÉRÉ	Appuyez sur ce bouton à plusieurs reprises pour faire défilier les différentes options de Arrêt différé (de 3 à 19 heures, par tranches d'une-heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.
5 BOUTON DE SELECTION DE LA TEMPERATURE	Appuyez sur ce bouton à plusieurs reprises pour faire défilier les différentes températures disponibles : (Eau froide °, 30 °C, 40 °C, 60 °C et 95 °C).
6 BOUTON DE SELECTION DU RINÇAGE	appuyez sur ce bouton pour ajouter des cycles de rincege. (cinq cycles au maximum).
7 BOUTON DE SELECTION DE L'ESSORAGE	Appuyez sur ce bouton à plusieurs reprises pour faire défilier les différentes vitesses d'essorage disponibles.
	WF0704	®, 400, 800, 1200 et 1400 tr/min
	WF0702	®, 400, 800, 1000 et 1200 tr/min
	"Sans essorage ®" : le linge reste dans le tambour et aucun essorage n'est effectué après la的最后一 virme videange.
8 BOUTON DE SELECTION DE L'OPTION	Appuyez sur ce bouton à plusieurs reprises pour faire défilier les différentes options : Repassage facile → Trempage → Intensif → Repassage facile + Trempage → Repassage facile + Intensif → Trempage + Intensif → Repassage facile + Intensif + Trempage → arrêt "Repassage facile": Utilisez cette option pour préparer votre linge afin qu'il puisse être repassé facilement. "Trempage": Utilisez cette option pour enlever efficacement les tâches de votre linge en le faisant tremper. · 13 minutes du cycle de lavage sont consacrées à la fonction Trempage. · La fonction Trempage continue pendant 30 minutes avec six cycles, où les cycles de trempage duront 1 minute et se repétent toutes les 4 minutes. · La fonction Trempage est disponible uniquement pour les programmes de lavage suivants : Coton, Synthesiques, Jeans, Sport, Délicat, Bébé coton, Quotidien. "Intensif": appuyez sur ce bouton lorsque le linge est très sale et qu'un lavage intensif s'avéré nécessaire. Cela a pour effet d'augmenter la durée de chaque cycle de lavage.

effectuer un lavage

9 BOUTON DE SÉLECTION DU EXPRESS 15'	pour le linge peu sale (2 kg maximum) dont vous avez besoinrapidement. Ce programme dure environ 15 minutes, mais peut différerdes valeurs indiquées en fonction de la pression, de la durée et dela température de l'eau, de la température ambiente, du type et dela quantité de linge à laver et de son degré de salissure, de la dessiveutilisée, de l'équilibrage de la charge, des variations de tension et desoptions sélectionnées. • Appuyez sur ce bouton à plusieurs reprises pour sélectionner la durée duprogramme : 15 min → 20 min → 30 min → 40 min → 50 min → 60 min→ arrêt La quantité de lessive en poudre ou liquide doit être inférieure à20 g (pour une charge de 2 kg) ; à défaut, le linge pourrait compteredes traces de lessive.
10 BOUTON SIGNAL SONORE	Le son peut être désactivé pour tous les programmes. Lorsque cettefonction est active, le son est coupé pour tous les cycles. • Lorsque la fonction Signal sonore est activée, le voyant du boutonSignal sonore et levoyant du panneau de commande sont allumés. • Lorsque la fonction Signal sonore est désactivée, un signal sonoretentit et levoyant du bouton ainsi que levoyant du panneau decommande sont éteints.
11 BOUTON DE SÉLECTION DÉPART/PAUSE	Ce bouton permet d'interr compromise et de relancer un cycle.
12 BOUTON DE SÉLECTION MON CYCLE	Permet de programmerme votre cycle préfééré (température, essorage, degré desalissure, option, etc.).
13 BOUTON MARCHE/ARRÊT	Si vous appuyez une première fois sur ce bouton, le lave-linge se mettraen marche ; appuyez une deuxieme fois et il s'arrêtea. Si le lave-linge reste allumé pendant plus de 10 minutes sans qu'aucubouton ne soit actionné, il s'eteindra automatiquement.

Sécurité infant

La fonction Sécurité infant you permét de verrouiller les boutons, de telle sorte que le cycle de lavage que you avez choisi ne puisse pas'être modifié.

Pour activer/désactiver la fonction Sécurité infant, appuyez simultanément sur les boutons Température et Rincependant 3 secondes. "Le tímoin « Sécurité infant » est allumé lorsque cette fonction est activée.

Lorsque la fonction Sécurité infant est activée, seul le bouton Marche/Arrêt fonctionne. Cette fonction reste active même après que le lave-linge a été éteint et rallumé ou débranché et rebranché.

24._effectuer un lavage

Signal sonore

La fonction Signal sonore peut être sélectionnée pour tous les programmes. Lorsqu'elle est active, le son est coupé dans tous les programmes. Le réglage reste activé même si vous éteignez et allumez l'appareil à plusieurs reprises.

Si vous foulez activer ou désactiver la fonction Signal sonore, appuyez sur le bouton Signal sonore. Le tímoin « Signal sonore » et levoyant du bouton Signal sonore sont allumés lorsque cette fonction est activée.

Arrêt différé

Vouss pouvez programmermer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, enChoosing un Arrêt différé de 3 à 19 heures (par tranches d'une-heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge à laver.
2. Appuyez sur le bouton Arrêt différé à plusieurs reprises jusqu'à obtenir le Arrêt différé souhaïte.
3. Appuyez sur le bouton Départ/Pause. Le voyant « Arrêt différé » s'allume et l'horloge lance le compte à rebours.
4. Pour annuler la fonction Arrêt différé, appuyez sur le bouton Marche/Arrêt puis remettez le lave-linge en marche.

Mon cycle

Permet d'activer votre programme de lavage personnelé (température, essorage, souillure, etc.) à l'aide d'un seul bouton.

Appuyez sur le bouton Mon Cycle pour charger et utiliser les options Mon Cycle enregistrées. Les voyants du programme et des options sélectionnés clignotent.

YououpouvezreglertoutlesoptionsenmodeMoncyclecomme suit.

1. Ouvrez l'arrivée d'eau.
2. Appuyez sur le bouton Marche/Arret.
3. Sélectionnez le programme souhaité à l'aide du sélecteur de programme.
4. Définisse ensuite les options de votre choix.

Voir le tableau des programmes en page 37 pour connaître les options possibles pour chaque programme.
5. Vous pouvez ensuite enregistrer le programme et les options sélectionnés en appuyant sur le bouton Mon Cycle pendant plus de 3 secondes, en mode Mon Cycle. Le programme et les options que vous sélectionnerez s'afficheront la prochaine fois que vous sélectionnerez Mon cycle.
Voupez modifier la configuration du programme Mon cycle en repétant la procédure indiquée ci-dessus. La dernière configuration définie s'affichera la prochaine fois que vous utiliserez le programme Mon cycle.
Si vous relâchez le bouton avant les 3 secondes, le programme et les options précédemment enregistrés s'affichent. Si vous appuyez sur le bouton Mon Cycle pendant 3 secondes ou plus, le programme et les options actuellesment sélectionnés sont enregistrés et les DEL clignotent pendant 3 secondes.

effectuer un lavage

Laver du linge à l'aide du sélecteur de programme

Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique "Fuzzy Control" de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage.

1. Ouvrez le robinet de votre évier.
2. Appuyez sur le bouton Marche/Arret.
3. Ouvrez le hublot.
4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.
5. Fermez le hublot.
6. Ajoutez la lessive et, si nécessaire, l'adoucissant et le liquide de prélavage dans les bacs appropriés.

La fonction de prélavage n'est disponible qu'vec les programmes Coton, Synthétiques, Jeans, Sport, Dolicat, Bébe coton, Couleurs, Quotidien. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale.

1. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction du type de linge : Coton, Synthétiques, Jeans, Sport, Délicat, Laine, Lavage main, Bébé coton, Couleurs, Quotidien. Les voyants correspondants s'allument sur le panneau de commande.
2. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rincavage, la vitesse d'essorage et le délai de Arrêt différé en appuyant sur le bouton correspondant.
3. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L'indicateur de progression s'allume et le temps de lavage restant apparait à l'écran.

Option Pause

Il est possible d'ajouter ou de retarder du linge dans les 5 minutes qui suivent le début du cycle de lavage.

1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.
   Le hublot est bloqué si l'eau est trop CHAUDE ou son niveau trop ÉLEVÉ.
2. Àpès avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle de lavage.

Lorsque le cycle est terminé :

À la fin du programme, le lave-linge s'arrête automatiquement.

1. Ouvrez le hublot.
2. Sortez le linge.

Laver du linge en fonction manuelle

Vou puez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de programme.

1. Ouvrez l'arrivee d'eau.
2. Appuyez sur le bouton Marche/Arrêt du lave-linge.
3. Ouvrez le hublot.
4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.
5. Fermez le hublot.
6. Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés.
7. Appuyez sur le bouton Température pourCHOISIR LA TEMPERATURE (Eau froide, 30^ 40^ 60 ^ C et 95^)
8. Appuyez sur le bouton Rincage pour désir le nombre de cycles de rincage (cinq cycles au maximum). La durée du lavage augmente en conséquence.
9. Appuyez sur le bouton Essorage pourCHOISIR LA VITESSE D'ESSORAGE. (SANSESSORAGE)
10. Appuyez sur le bouton Arrêt différé à plusieurs reprises pour faire défilier les différentes options disponibles (de 3 à 19 heures, par tranches d'une-heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.
11. Appuyez sur le bouton Start/Pause (Démarrer / Pause) pour lancer le cycle de lavage.

INSTRUCTIONS DE LAVAGE

Suivez ces instructions afin d'obtenir un linge parfaitement propre et d'utiliser votre lave-linge de la manière la plus efficace qui soit.

Vérifiétz toujours le symbole textile sur le vêtement avant de procédéur au lavage.

Triez et lavez votre linge en fonction des criteres suivants :

• Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnés.
• Couleurs : séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs séparément.
• Taille : placer des vêtements de tailles différentes dans la même charge améliore l'action du lavage.
• Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe.

Vider les poches

Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs de forme irrégulière comme les pieces, couteaux, punaises ou trombones risquent en effet d'endommager votre lave-linge. Évitez de laver des vêtements importante de grandes boucles, des boutons ou d'autres accessoires en métal lourd.

Toute piece métallique présente sur un vêtement risque d'endommager le linge et le tambour. Mettez les vêtements pourvus de boutons ou de broderies sur l'envers avant de les laver.

Veillez à fermer les fermétures à glissière des pantalons et vestes afin de ne pas endommager le tambour. Les fermétures à glissière doivent être maintainues fermées à l'aide d'un fil avant le lavage.

Les vêtements pourvus de lanières peuvent s'emméler avec d'autres vêtements, ce qui risque de les abîmer. Veiliez à attacher ensemble les lanières avant de lancer le cycle de lavage.

effectuer un lavage

Prélaver du coton

Lorsqu'il est associé aux lessives modernes,Votee nouveau lave-linge donne de parfaits résultats tout en permeant d'économiser de I'énergie, du temps, de I'eau et de la dessive. Toutefois, si vos cotons sont particulièrement sales, utilisez un programme de prélavage avec une lesse protéinique.

Évaluer la capacité de chargement

Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le tableau ci-dessous afin de déterminer la capacité pour le type de linge à laver.

Type de tissu	Capacité
Modèle	WF0704/WF0702
Coton : moyennement sale à légèrement sale - très sale	7,0 kg
Synthétiques	3,0 kg
Jeans	3,0 kg
Délicat	1,8 kg
Sport	2,5 kg
Laine	2,0 kg

• Si la charge de linge n'est pas équilibrée (le message « UE » s'affiche), rééquilibré-la. Un mauvais équilibrage de la charge risque de réduire l'efficacité de l'essorage.
• Lorsque vous lavez des draps ou des Délicans, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre.
  Pour ce type d'articles, la capacité maximale conseillée est de 1,8 kg.

Assurez-vous de placer les soutien-gorge (lavables à l'eau) dans un sac à linge (à acheter séparément).

• Les parties métalliques de la structure peuvent en effet sortir du soutien-gorge et endommager le linge. Il est donc conseilé de les insérer dans un sac à linge fin.
• Les vêtements légers et de petite talle, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin.

Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales et entraîner des déplacements intempestifs et dangereux de la machine.

INFORMATIONS SUR LA LESSIVE ET LES ADDITIFS

Quelle lessive utiliser ?

La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une dessive qui mousse peu, prévue pour les lave-linge automatiques.

Respectez les recommendations du fabricant de la lessive ; celles-ci ont ete elaborees en fonction du poids du linge, du degré de salissure et de la durée de l'eau de votre région. Si vous ne connaissiez pas le degré de durée de l'eau de votre région, renseignez-vous aupres des autorités locales.

N'utilisez pas de lessive qui a durci ou s'est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rincage. Par conséquent, le rincage ne s'effectuera pas correctement ou le trop-plein risque de se bloquer.

28effectuer un lavage

Tiroir à lessive

Votre lave-linge dispose de bacs séparés (pour la lessive et pour l'adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge.

N'ouvre pas le tiroir à lessive pendant que votre lave-linge effectue un cycle : de l'eau ou de la vapeur brûlante risque de s'en dégager.

1. Ouvrez le tiroir à lessive situé sur le côté gauche du panneau de commande.
2. Ajoutez la quantité recommandaee de lessive directement dans le bac a lessive ⑪ avant de demarrer votre lave-linge.

Si vous souhaitez utiliser de la lessive liquide, utiliser le compartmentement prévu à cet effet (reportez-vous à la section « Lessive liquide » pour voir le modele correspondant).

• Ne versez pas de lessive en poudre dans le compartment à lessive liquide.
• Le cas échéant, ajoutez la quantité recommendée d'adoucissant dans le bac à adoucissant ®.NE DÉPASSEZ PAS le trait de replissage maximum.

N'ajoutez pas de lessive dans le bac à adoucissant (8).

1. Si vous utilisez l'option de prélavage, ajoutez la quantité recommandée de lessive dans le bac de prélavage①.

N'utilisez PAS les types de lessive suivants lorsque vous lavez des articles volumineux :

Lessives en tablettes ou en capsules
- Lessives nécessitant une boule doseuse et un fillet

Si I'assouplissant est sous forme concentrée ou epaisse, diluez-le dans un peu d'eau avant de le verser dans le bac afin d'empêcher le blocage du trop-plein.

Ne poussez pas trop fortement le bac à adoucissant, la lessive pourrait s'écouler.

Lessive liquide (sur certains modèles)

Si vous souhaitez utiliser de la lessive liquide, placez le compartment à lessive liquide dans la partie lavage principal du tiroir à lessive et versez-y la lessive liquide.

• NE DÉPASSEZ PAS le trait de replissage maximum.
• Si vous utilisez une lessive en poudre, retirez le compartment à lessive liquide du tiroir à lessive. Les dessines en poudre ne seront pas absorbées si vous les placez dans le compartment à lessive liquide.
• Àprous le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive.

effectuer un lavage

nettoyage et entretien de votre lave-linge

Il est essentiel de bien entrenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie.

NETTOYAGE TAMBOUR

Ce programme de nettoyage automatique permet d'éliminer les moisissures pouvant se former à l'intérieur du lave-linge.

1. Appuyez sur le bouton Marche/Arret.

2. Positionné le sélecteur de programme sur le programme Nettoyage tambour.

3. Vous pouvez utiliser uniquement la fonction Arrêt différé.

4. La température de l'eau lors du programme Nettoyage tambour est réglée sur 60^ .

Essorage

Rincage+Essorage-

Nettoyage tambour - ●

La température ne peut pas être modifiée.

1. Placez la quantité de produit de nettoyage appropriée dans le bac à lessive (①), puis refermez le tiroir (dans le cas où un produit de nettoyage est utilisé pour nettoyer le tambour).

Veillez à utiliser un produit de nettoyage recommandé pour le nettoyage du tambour.
- Il existe des produits de nettoyage de tambour sous forme poudre ou liquide. Les produits nettoyants sous forme liquide ne doivent être utilisées qu'avce le compartment à lessive liquide (en option).

1. Appuyez sur le bouton Départ/Pause.

2. Lorsque vous appuyez sur le bouton Départ/Pause, le programme Nettoyage tambour démarre.

• Avec ce programme, vous pouvez tout à fait nettoyer le tambour sans utiliser de produit de nettoyage.
• Ne lancez jamais le programme Nettoyage tambour si du linge estprésent dans le tambour. Cela risquerait d'endommager le linge ou la machine.
• N'utilisez jamais de produit nettoyant standard avec le programme Nettoyage tambour.
  Utilissez uniquement 1/10 de la quantité de produit de nettoyage de tambour recommendée par le fabriquant du produit.
• L'utilisation d'un produit de blanchiment chloré risque de décolorer la machine ; utilisez uniquement un produit de blanchiment à l'eau oxygénée.
• Produit de nettoyage en poudre : utilisez un [produit de blanchiment en poudre] ou un [produit de nettoyage spécial tambour uniquement].
• Produit de nettoyage liquide : utilisez un [produit de blanchiment liquide à l'eau oxygénée] ou un [produit de nettoyage spécial tambour uniquement].

Message d'ajretissement automatique de nettoyage du tambour

• Si le message « ECO Drum Clean » (Nettoyage tambour) s'affiche à l'écran et que levoyant du sélecteur de programme s'allume après un lavage, cela signifie que le nettoyage de la cuve (du tambour) est nécessaire. Dans ce cas, retirez le linge de la machine, allumez la machine puis nettoyez le tambour en langant le programme Nettoyage tambour.

• Si vous ne lancez pas le programme Nettoyage tambour, le message « ECO Drum Clean » (Nettoyage tambour) disparait et levoyant du.selecteur de programme s'eteint. Ce message et ce voyant se rallumeront après deux lessives. Cela n'entrainera cependant aucun problème avec le lave-linge.

• Bien que généralement, le signal d'alarme automatique de nettoyage du tambour s'affiche environ une fois par mois, il est possible que son apparition varie en fonction de la fréquence d'utilisation du lave-linge.
• Lorsque cette alarme se déclenché, nettoyez également le filtré à impuretés (reportez-vous à la section « Nettoyage du filtré à impuretés » en page 33). À défaut, le système de lavage à bulles d'air sera moins efficace.

1. Debranchez le lave-linge de l'alimentation électrique.
2. Ouvrez le capot du filtré en appuyant dessus, puis en tirant sur la languette.

1. Retirez le bouchon de vidange d'urgence en tirant dessus.

1. Saisissez le tuyau de vidange d'urgence par le capuchon et faites le lentement ajustir sur environ 15 cm.
2. Laissez l'eau s'écouler dans un récipient.

Remain water maybe more than you expected. Prepare larger bowl.
6. Rentrez le tuyau de vidange et revissez le capuchon.
7. Remettez le capot du filtre en place.

nettoyage et entretien de votre lave-linge

NETTOYER LE FILTRÉ À IMPURETÉS

Il est conseilé de nettoyer le filtré à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche (Reportez-vous à la section « Vidanger le lave-linge en urgence » dans la section précédente.). Si des substances étrangères s'accumulent dans le filtré à impuretés, le système de lavage à bulles d'air sera moins efficace.

Avant de nettoyer le filtre à impuretés, veillez à débrancher le cordon

ATTENTION d'alimentation.

1. Éliminez d'abord l'eau présente dans l'appareil (reportez-vous à la section « Vidanger le lave-linge en vergence » en page 31).
   Si vous retirez le filtré sans vidanger le lave-linge, de l'eau risque de s'écouler de celui-ci.
2. Ouvrez le capot du filtré en utilisant une piece de monnaie ou une clé.
3. Dévissez le bouchon de vidange d'urgence en tournant vers la gauche et vidangez toute l'eau
4. Dévissez le bouchon du filtre à impuretés.
5. Retirez toute impureté et autre corps étranger pris dans le filtré et nettoyez ce dernier. Assurez-vous que l'hélice de la pompé de vidange située derrière le filtré n'est pas bloquée.
6. Remettez en place le bouchon du filtre à impuretés.
7. Remettez le bouchon du filtre en place.

ATTENTION

N'ouvre pas le bouchon du filtre à impuretés pendant que le lave-linge fonctionne : de l'eau chaude pourrait s'en écouler.

Veillez a bien remetre en place le bouchon du filtre après le nettoyage du filtre. Sans filtre,Vote lave-linge un dysfonctionnement ou une fuite d'eau risque de se produire.
- Le filtré doit être entièrement assemblé après le nettoyage du filtré.

NETTOYER L'EXTÉRIEUR

1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide d'un chiffon doux et d'un produit d'entretien menager non abrasif.
2. Utilisez un chiffon doux pour secher les surfaces.
3. Ne versez pas d'eau sur le lave-linge.

32_ nettoyage et entretien de votre lave-linge

NETTOYAGE DU TIROIR À LESSIVE ET DU LOGEMENT DU TIROIR

1. Appuyez sur la manette d'ouverture située à l'intérieur du tiroir à lessive et retirez ce dernier.
2. Retirez le séparateur de rincege et le compartmenté à lessive liquide (en option) du tiroir à lessive.

1. Lavez tous les éléments à l'eau claire.

1. Nettoyez le logement du tiroir à l'aide d'une vieille brosse à dents.
2. Replacez le séparateur de rincege et le compartment de lessive liquide (en option) dans le tiroir en appuyant fermement dessus.
3. Remettez le tiroir en place.
4. Pour enlever tout résidu de lessive, lancez un programme de rinceage sans metre de linge dans le tambour.

NETTOYER LE FILTRÉ À MAILLE DU TUYAU D'ARRIVÉE D'EAU

Voudevez nettoyer le filtre à maille du tuyau d'arrivee d'eau au moins une fois par an ou lorsque lemessage d'erreur « 4E » s'affiche :

1. Coupe l'alimentation en eau du lave-linge.
2. Dévissez le tuyau à l'arrière du lave-linge. Pour éviter les projections d'eau dues à l'air sous pression contenu dans le tuyau, recouvre ce dernier d'un linge.
3. À l'aide d'une pince, sortez doucement le filtré à maille du tuyau et rincez-le sous l'eau jusqu'à ce qu'il soit propre. Nettoyez également l'intérieur et l'extérieur du raccord filtré.
4. Remettez le filtré en place.
5. Revissez le tuyau sur le lave-linge.
6. Assurez-vous que les raccords sont étanches et ouvre le robinet.

nettoyage et entretien de votre lave-linge

RéPARER UN LAVE-LINGE QUI A GELÉ

Si la température descend en dessous de 0 °C et que votre lave-linge est gelé :

1. Debranchez le lave-linge.
2. Versez de l'eau chaude sur le robinet pour assouplir le tuyau d'arrivée d'eau.
3. Retirez le tuyau d'arrivee d'eau et trempez-le dans I'eau chaude.
4. Versez de l'eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes.
5. Rebranche le tuyau d'arrivée d'eau sur le robinet et vérifie que l'arrivée d'eau et la vidange fonctionnent normalement.

ENTREPOSER LE LAVE-LINGE

Si vous nevez entreposeraire lave-linge pendant une période prolongee, il est préferable de le vidanger et de le débrancher. Les lave-linge peuvent etre endomagés s'il reste de I'eau dans les tuyaux et les composants internes avant I'entreposage.

1. Sélectionnez le cycle Coton et versez un agent de blanchiment dans le bac correspondant. Appuyez ensuite sur le bouton EXPRESS 15' et lancez le programme à vide.
2. Fermez les robinets d'eau et débranchez les tuyaux d'alimentation.
3. DebranchezVote lave-linge de I'alimentation electrique et laissez le hublot ouvert pour laisser l'air circuler a I'intérieur du tambour.

Si vous lave-linge a ete entreposé à des températures inférieures au point de congélation, attendez que I'eau gelée à I'intérieur degèle avant de I'utiliser a nouveau.

34_ nettoyage et entretien de votre lave-linge

codes d'erreur et de dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI...

PROBLÈME	SOLUTION
votre lave-linge ne démarre pas.	• Assurez-vous que le lave-linge est branché. • Assurez-vous que le hublot est correctement fermé. • Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts. • Assurez-vous d'avoir appuyé sur le bouton Départ/Pause.
l'eau n'arrive pas ou le débit est insuffisant.	• Ouvrez le robinet d'arrivée d'eau à fond. • Assurez-vous que le tuyau d'eau n'est pas gelé. • Démélez les tuyaux d'arrivée d'eau. • Nettoyez le filtre du tuyau d'arrivée d'eau.
il reste de la lessive dans le tiroir à lessive à la fin du programme de lavage.	• Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge. • Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.
votre lave-linge vibre ou est trop bruyant.	• Assurez-vous que le lave-linge est installé sur une surface plane. Si la surface n'est pas plane, ajustez les pieds régibles pourmettre le lave-linge à niveau. • Assurez-vous que les vis de transport ont été enlevées. • Assurez-vous que le lave-linge n'est en contact avec chaque autre objet. • Assurez-vous que la charge de linge est bien équilibrée.
Le lave-linge ne vidange et/ou n'essore pas	• Démélez tous les tuyaux. Vérifièez que les tuyaux ne sont pas emméliés. • Assurez-vous que le filtre à impuretés n'est pas bouché.
le hublot est verrouillé ou ne s'ouvre pas.	• Le hublot ne s'ouvre que 3 minutes après l'arrêt ou la désactivation du lave-linge.

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

codes d'erreur et de dépannage

CODES D'ERREUR

En cas de dysfonctionnement de votre lave-linge, un code peut apparaitre sur l'afficheur. Si tel est le case, consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de Samsung.

CODE D'ERREUR	SOLUTION
dE	Fermez le hublot.
4E	Assurez-vous que le robinet d'eau est ouvert.Vérifie la pression de l'eau.Nettoyez le filtré à maille du tuyau d'arrivée d'eau.
5E	Nettoyez le filtré à impuretés.Assurez-vous que le tuyau de vidange est correctement installé.Nettoyez le filtré à maille du tuyau d'arrivée d'eau.
UE	La charge de linge n'est pas équilibrée. Rééquilibrrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « UE » apparaisse à l'écran.
cE/3E/Uc	Contactez le service après-vente.

Si un code non répertorié dans ce tableau s'affiche ou si la solution sugérée ne résout pas le problème, contactez le service clientèle de Samsung ou votre revendeur Samsung.

36 codes d'erreur et de depannage

tableau des programmes

TABLEAU DES PROGRAMMES

(au choix)

PROGRAMME	Charge maxi. (kg)	LESSIVE			Température maxi. (°C)	Vitesse d'essorage maxi. (tr/min)
		Prélavage	Lavage	Adouci.		WF0704	WF0702
Coton	7,0	●	oui	●	95	1400	1200
Synthétiques	3,0	●	oui	●	60	1200	1200
Jeans	3,0	●	oui	●	60	800	800
Sport	2,5	●	oui	●	60	1200	1200
Délicat	1,8	●	oui	●	40	800	800
Laine	2,0	-	oui	●	40	800	800
Lavage main	2,0	-	oui	●	40	400	400
Bébé coton	4,0	●	oui	●	95	1400	1200
Couleurss	4,0	●	oui	●	40	1200	1200
Quotidien	3,0	●	oui	●	60	1400	1200
Nettoyage tambour	-	-	-	-	60	400	400

PROGRAMME	Intensif	Trempage	Repassage facile	Arrêt différé	Durée du pro-gramme(min.)
Coton	●	●	●	●	120
Synthétiques	●	●	●	●	90
Jeans	●	●	●	●	78
Sport	●	●	●	●	73
Délicat	●	●	●	●	97
Laine	-	-	-	●	38
Lavage main	-	-	-	●	31
Bébé coton	●	●	●	●	133
Couleurss	●	-	●	●	78
Quotidien	-	●	●	●	64
Nettoyage tambour	-	-	-	●	86

1. Un prélavage allonge la durée du programme d'environ 15 minutes.
2. La durée d'un programme a ete calculuee selon les conditions specifiées par la norme CEI 60456/EN 60456.
3. Quotidien : Programme court pour les instituts de test.
4. La durée des programmes en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge.
5. Lorsque la fonction de lavage Intensif est selectionnée, la durée de chaque programme augmente.

annexe

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement enumerated dans l'ordre suivant : lavage, blanchiment, séchage et repassage (et, au besoin, nettoyage à sec). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observe les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.

Matériau résistant		Repassage à 100 °C maximum
Tissu délicat		Pas de repassage
Température de lavage maximale : 95 °C		A	Nettoyage avec tous les dissolvants habituels
Température de lavage maximale : 60 °C		P	Nettoyage au percloréthylène, dissolvants fluorés ou essences minérales
Température de lavage maximale : 40 °C		F	Nettoyage uniquement par essences minérales
Température de lavage maximale : 30 °C		×	Pas de nettoyage à sec
Lavage à la main seulement		-	Séchage à plat
Nettoyage à sec uniquement		III	Sécher sans essorer
Chlorage dilué à froid			Séchage sur fil
Pas de chlorage			Séchage en machine possible, température modérée
Repassage à 200 °C maximum			Séchage en machine, température BASSE
Repassage à 150 °C maximum		×	Pas de séchage en machine

PROTECTION DE L'ENVIRONNEMENT

• Cet apparéil a été fabriqué à partir de matérielaux recyclables. Si vous decide de le jeter, veuillez respecter les normes locales en matière d'évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l' apparéil ne puisse pas été raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.
• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.
  N'utilisez de produits detachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessite.
• Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du programme utilisé).

Déclaration de CONFORMITE

Cet apparéil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme EN 60335.

38_annexe

CHARACTERISTIQUES TECHNIQUES

TYPE			LAVE-LINGE À CHARGEMENT FRONTAL
DIMENSIONS			WF0704/WF0702
			L 59,8 cm x P 60 cm x H 84,4 cm
PRESSION DE L'EAU			50 kPa ~ 800 kPa
VOLUME D'EAU			49 l
POIDS NET			WF0704/WF0702
			67 kg
CAPACITÉ DE LAVAGE ET D'ESSORAGE			7,0 kg
CONSOMMATION	MODELE		WF0704/WF0702
	LAVAGE		220 V	150 W
			240 V	150 W
	LAVAGE ET CHAUFFAGE		220 V	2000 W
			240 V	2400 W
	ESSORAGE	MODELE	WF0704/WF0702
		230 V	350 W
	POMPAGE		34 W
POIDS DE L'EMBALLAGE	MODELE		WF0704/WF0702
	PAPIER		2,5 kg
	PLASTIQUE		2,5 kg
VITESSES D'ESSORAGE	MODELE		WF0704	WF0702
	tr/min		1400	1200

L'aspect et les caractéristiques du produit peuvent faire l'objet de modifications sans préavis à des fins d'amélioration.

SAMSUNG

QUESTIONS OU COMMENTAIRES ?

Pays	APPELEZ LE	OU RENDEZ-VOUS SUR LE SITE
FRANCE	01 48 63 00 00	www.samsung.com

N° code DC68-02851B_FR
