Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l’adresse
• Label énergétique A++AA Nous y sommes arrivés ! Le WF0704, tout dernier modèle haute technologie 1400 tr/min de Samsung, a obtenu la classe énergétique AAA. Le nouveau lave-linge Samsung arrive en tête de sa catégorie en termes d'économie d'énergie. Le WF0704 (7,0 kg) offre même 20 % d'économie d'énergie en plus par rapport aux machines standard de classe A grâce à son système spécial Aqua Shower et à son moteur inverseur silencieux Quiet Drive. * WF0702 (1200 trs/min) a le label énergétique A2+AB
Quand il n’y a pas de temps à perdre ! Le programme Express 15’ vous permet de laver votre linge en 15 minutes. Il répond ainsi aux besoins des utilisateurs d’aujourd’hui : désormais, vous pouvez laver vos vêtements préférés (jusqu’à 2 kg) en seulement 15 minutes ! La résistance céramique novatrice dure trois fois plus longtemps que des résistances classiques. Vous limitez ainsi les réparations et réalisez des économies ; ce type de résistance élimine également le tartre et s'avère peu gourmand en énergie.
Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements des enfants à la peau sensible. Ils réduisent les irritations de la peau des enfants en diminuant les résidus de lessive. Ces programmes permettent en outre de classer le linge en différents types ; le lavage est donc effectué selon les caractéristiques de chaque chargement. Les enfants ressentent ainsi une agréable sensation de propreté lorsqu’ils mettent leurs vêtements.
Pour laver tout en douceur vos vêtements les plus fragiles, il convient de choisir la température, le cycle de lavage et la quantité d’eau appropriés.
Outre une parfaite lisibilité, le panneau de commande à affichage numérique se distingue par sa facilité d'emploi. Il vous permet ainsi d'effectuer des réglages rapides et précis, ce qui garantit d'excellents résultats de lavage.
« Codes d'erreur et de dépannage » de la page 35 vous explique ce qu'il y a lieu de faire en cas de problème avec votre nouveau lave-linge.
Lisez attentivement ce manuel afin d'utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités ; conservez-le dans un endroit sûr situé à proximité du lave-linge afin de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre lave-linge. Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre lavelinge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.
Signification des icônes et signes repris dans ce manuel d'utilisation : Risques ou pratiques inadaptées susceptibles de causer de graves AVERTISSEMENT blessures ou des dommages matériels.
NE PAS démonter. NE PAS toucher. Suivre attentivement les instructions. Débrancher la prise murale. S'assurer que l'appareil est relié à la terre afin d'éviter tout choc électrique. Contactez le service d'assistance technique pour obtenir de l'aide. Remarque
Respectez-les en toutes circonstances. Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce dernier en lieu sûr afin de pouvoir le consulter ultérieurement.
AVERTISSEMENT Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d’éviter tout danger. L’appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d’arrivée d’eau et les tuyaux d’évacuation restent accessibles en permanence. Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers. Utilisez uniquement des tuyaux neufs
(en vigueur dans les pays de l'Union européenne et dans d'autres pays d'Europe possédant un système de tri des déchets.) Ce symbole présent sur le produit, ses accessoires et/ou la documentation qui l'accompagne indiquent que le produit ainsi que ses composants électroniques (ex : chargeur, écouteurs, câble USB) ne doivent pas être jetés avec les déchets ménagers une fois leur durée de vie achevée. Pour éviter toute atteinte à l’environnement ou à la santé humaine due à une élimination non contrôlée des déchets, séparez ces éléments des autres types de déchets et recyclez les de manière responsable en vue d’une réutilisation durable des matériaux. Les utilisateurs particuliers doivent contacter le revendeur auprès duquel ils ont acheté ce produit ou leur mairie pour obtenir des informations sur l’endroit où et la manière de recycler ces éléments dans le respect de l’environnement. Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat d’achat. Ce produit ainsi que ses composants et accessoires électroniques ne doivent pas être mélangés aux autres déchets commerciaux lors de leur mise au rebut.
Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le cordon d'alimentation sur une prise murale 220 V CA/50 Hz/15 A ou supérieure et utilisez cette prise uniquement pour cet appareil. N'utilisez pas de rallonge. - Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies. - Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec. - Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez le cordon d'alimentation dans la prise murale dans le bon sens, de sorte que le cordon soit dirigé vers le sol. - Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie. Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballage présentent des dangers pour les enfants. - Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la prise ou le cordon d'alimentation est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. - Cela pourrait causer des chocs électriques, des incendies, une explosion ou des problèmes avec le produit. - Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables. N’installez pas ce produit dans un lieu humide, huileux ou poussiéreux, ou dans un lieu exposé aux rayons directs du soleil, à l'eau ou aux intempéries. N'installez pas cet appareil dans une pièce non chauffée - Le gel risquerait de faire éclater les tuyaux. N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire. - Cela pourrait entraîner un choc électrique ou un incendie.
Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation. Ne vrillez pas et n'attachez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil. - Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher. - Débranchez le cordon en tenant la prise. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Ne posez pas les cordons et les tuyaux dans les endroits de passage.
- Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l'appareil sur un sol plan et dur, capable de supporter son poids. - Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil.
électrique et contactez votre centre de réparation le plus proche. - Ne touchez pas la prise d'alimentation avec des mains mouillées. - Vous risqueriez de vous électrocuter. Si l'appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en le hublot - afin d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine. Assurez-vous de retirer l'emballage (mousse, polystyrène) fixé au bas du lave-linge avant d'utiliser celui-ci.
- Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures. - L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures. N'insérez pas votre main sous le lave-linge. - Cela pourrait entraîner des blessures. Ne touchez pas la prise d'alimentation avec des mains mouillées. - Cela pourrait entraîner un choc électrique. N'éteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'un cycle de fonctionnement est en cours. - Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie. Ne laissez pas les enfants ou des personnes handicapées utiliser ce lave-linge sans surveillance. Ne laissez pas les enfants monter sur l'appareil. - Le non-respect de cette consigne peut entraîner des chocs électriques, des brûlures ou des incendies. N'insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement. - Cela pourrait entraîner des blessures. Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation : maintenez toujours fermement la prise et débranchez. - Un cordon endommagé risque de provoquer un court-circuit, un incendie ou une électrocution. Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même. - N'utilisez pas de fusible (cuivre, fil d'acier, etc.) autres que le fusible standard. - En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes avec le produit ou des blessures. Si une substance étrangère telle que de l'eau a pénétré dans l'appareil, débranchez la prise d'alimentation et contactez le centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez la prise d'alimentation. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
- À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution. - Lorsque la vitre du hublot est endommagée, il existe un risque de blessures. Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation. - La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pièces ou une fuite d'eau. En cas de vidange défaillante durant un cycle, vérifiez s'il y a un problème de vidange. - En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie. Introduisez complètement le linge dans le lave-linge afin qu'il ne reste pas coincé dans la porte. - Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut survenir. Assurez-vous que le robinet est fermé lorsque le lave-linge n'est pas utilisé. - Assurez-vous que la vis sur le raccord du tuyau d'arrivée d'eau est correctement serrée. - Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures. Vérifiez que le joint en caoutchouc n'est pas souillé de substances étrangères (déchets, fil, etc.) - Si le hublot n'est pas complètement fermé, des fuites d'eau peuvent en résulter. Ouvrez le robinet et vérifiez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil. - Si les vis ou le raccord du tuyau d'arrivée d'eau sont desserrés, des fuites d'eau peuvent survenir. Pour réduire le risque d'incendie ou d'explosion : - Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de production d'eau chaude (comme votre chauffe-eau) qui n'ont pas été utilisés depuis au moins deux semaines. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si votre système de production d'eau chaude est inutilisé depuis au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre maison et laissez l'eau s'écouler pendant plusieurs minutes avant d'utiliser votre lave-linge. Cela permettra d'éliminer l'hydrogène accumulé. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune flamme ni étincelle pendant cette opération. En cas de fuite de gaz, ventilez immédiatement la pièce sans toucher la prise d'alimentation.
Ce pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil. - En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil. Ne placez pas d'objet générant un champ électromagnétique à proximité du lave-linge. - Ceci pourrait entraîner des blessures résultant de dysfonctionnements. L'eau vidangée durant un cycle de séchage ou de lavage à haute température étant chaude, ne touchez pas cette eau. - Cela pourrait entraîner des brûlures ou des blessures. Ne lavez pas, n'essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un programme spécial pour ce genre d'articles. - Ne lavez pas de tapis épais et durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. - Ceci pourrait provoquer des vibrations anormales entraînant des blessures ou des dommages sur le lave-linge, les murs, le sol ou le linge. * Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc. Ne faites pas fonctionner le lave-linge sans le tiroir à lessive. - Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d'eau. Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage. - Cela pourrait entraîner des brûlures. N'introduisez pas votre main dans le tiroir à lessive après l'avoir ouvert. - Vous risqueriez de vous blesser si votre main restait bloquée. Ne placez pas d'objets (ex. : chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge. - Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d'animaux domestiques. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc. - Cela pourrait entraîner un choc électrique ou des blessures. Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de massage. - Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau. Ne laissez pas d'objets métalliques tels que des épingles de sûreté ou des épingles à cheveux dans le tambour ; ne laissez pas d'agent de blanchiment dans le tambour pendant des périodes prolongées. - Ceci pourrait entraîner l'apparition de rouille sur le tambour. - Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilisez jamais de brosse métallique.
N'utilisez pas d'eau chaude provenant d'appareils de refroidissement/de réchauffement d'eau. - Ceci pourrait entraîner des dysfonctionnements du lave-linge. N'utilisez pas de savon naturel pour les mains dans le lave-linge. - S'il durcit et s'accumule dans le lave-linge, des problèmes de dysfonctionnement, de décoloration, de rouille ou de mauvaises odeurs peuvent en résulter. Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage. - Placez les chaussettes et les soutiens-gorge dans le filet de lavage et lavez-les avec le reste du linge. - Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures. N'utilisez pas de détergent solidifié. - S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter. Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers. Assurez-vous que toutes les poches des vêtements à laver sont vides. - Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de laver des vêtements ayant de grandes boucles, des boutons ou d'autres accessoires en métal lourd.
N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil. - Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
Laver du linge en fonction manuelle 27 Instructions de lavage 28 Informations sur la lessive et les additifs 28 Quelle lessive utiliser ? 29 Tiroir à lessive 33 Nettoyage du tiroir à lessive et du logement du tiroir 33 Nettoyer le filtre à maille du tuyau d’arrivée d’eau 34 Réparer un lave-linge qui a gelé 34 Entreposer le lave-linge
Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, il est essentiel que le câblage et la mise à la terre soient réalisés conformément aux spécifications de la dernière révision du Code national de l'électricité (NEC) ANSI/FNPA n° 70 ainsi qu'aux réglementations et ordonnances locales en vigueur. L'utilisation d'une alimentation électrique adaptée à cet appareil relève de la responsabilité de son propriétaire.
Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge.
• Fusible ou coupe-circuit 220 V~240 V 50 Hz 15 A • Circuit de dérivation distinct, réservé uniquement à votre lave-linge Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance. Votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude. Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. Ne modifiez pas la fiche fournie avec le lave-linge. Si elle n'est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.
Pour un remplissage correct du lave-linge, la pression d'eau doit être comprise entre 50 kPa et 800 kPa. Si la pression d'eau est inférieure à 50 kPa, la vanne d'arrivée d'eau risque de ne plus se fermer correctement et la durée de remplissage risque d'augmenter au-delà de la limite autorisée par le contrôleur, entraînant ainsi l'arrêt du lave-linge (Un limiteur de durée de remplissage est intégré au contrôleur de l'appareil afin d'éviter tout trop-plein ou toute inondation en cas de défaillance d'un tuyau interne.). Les robinets d'arrivée d'eau doivent se trouver à moins de 122 cm de l'arrière de votre lave-linge afin que les tuyaux fournis puissent être reliés à l'appareil. La plupart des magasins de fournitures de plomberie proposent des tuyaux d'alimentation en eau de différentes longueurs (jusqu'à 305 cm). Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux : • Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles. • Fermez les robinets d'arrivée d'eau lorsque vous n'utilisez pas le lave-linge. • Vérifiez régulièrement l'absence de fuites au niveau des raccords des tuyaux d'alimentation en eau.
Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement : Sur les côtés – 25 mm
• n'est pas exposé à la lumière directe du soleil ; • dispose de l'espace d'aération suffisant ; • ne risque pas de geler (température inférieure à 32 °F ou 0 °C) ; • ne se trouve pas à proximité d'une source de chaleur (ex. : huile, gaz, etc.) ; • Dispose de suffisamment d'espace, de sorte que votre lave-linge ne repose pas sur son cordon d'alimentation

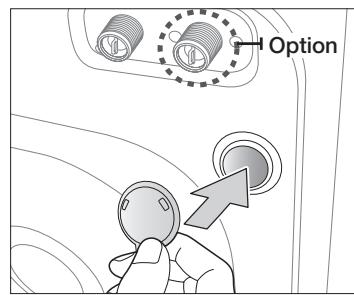

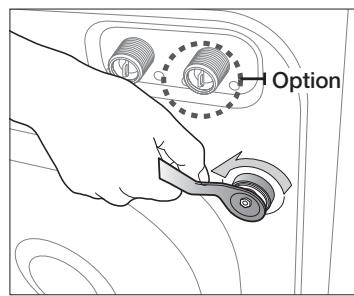

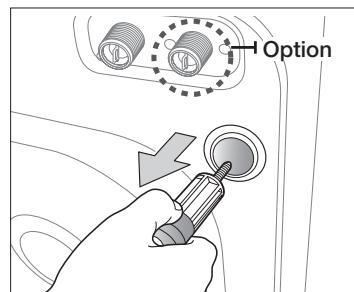

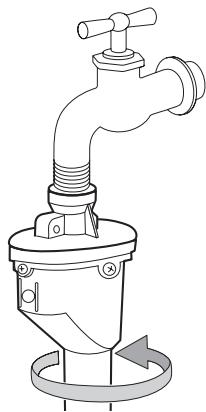

1. Desserrez toutes les vis à l'aide de la clé fournie. Option

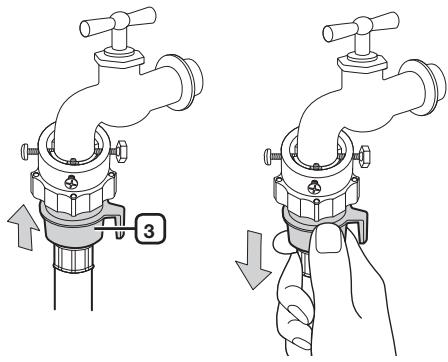

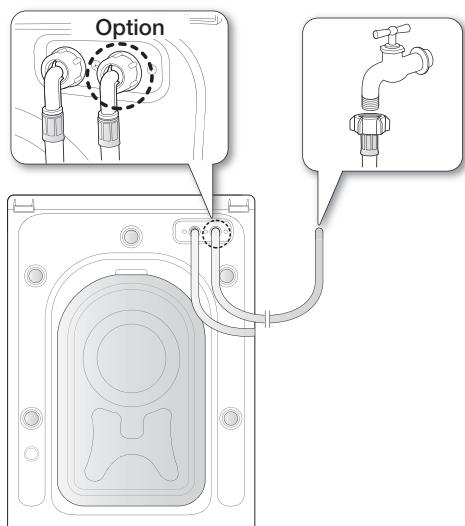

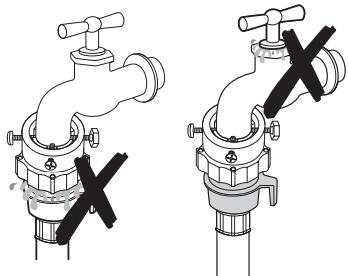

2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau froide au robinet d'eau froide de votre lavabo et serrez-la à la main. Si nécessaire, vous pouvez repositionner le tuyau d’arrivée d’eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord. Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire : 1. Prenez le raccord en L rouge correspondant au tuyau d'arrivée d'eau chaude et raccordez-le à l'arrivée d'eau chaude située à l'arrière de la machine. Serrez à la main. 2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet d'eau chaude de votre lavabo et serrez-la à la main. 3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l'eau froide.

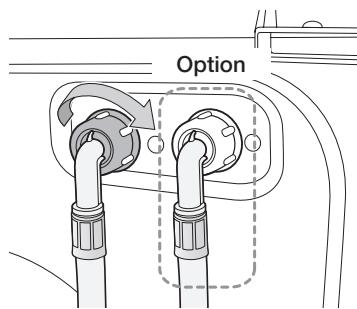

5. Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la vanne d'alimentation en eau située à l'arrière du lave-linge. Serrez fermement le tuyau dans le sens des aiguilles d'une montre.
également un voyant d'avertissement. •

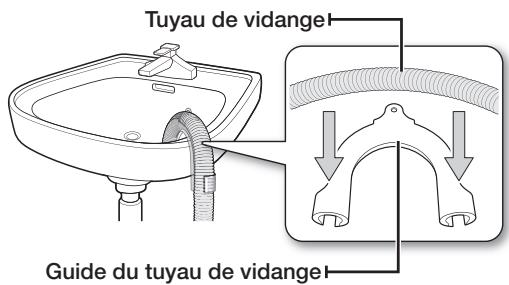

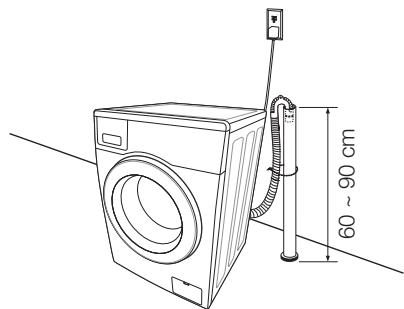

1. Sur le bord d'un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne bouge pas.
2. Raccordé au tuyau d'évacuation du lavabo : le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol. 3. Sur un tuyau d'évacuation : il est conseillé d'utiliser un tuyau vertical de 65 cm (sa longueur doit être comprise entre 60 cm et 90 cm).
• Un diamètre minimum de 5 cm. • Capacité minimale d’évacuation de 60 litres par minute.
Mettre le votre lave-linge sous tension Branchez le cordon d'alimentation sur une prise électrique murale agréée de 220~240 V et 50 Hz, protégée par un fusible de 15 A (ou un coupe-circuit comparable) (Pour obtenir plus d'informations sur les exigences électriques et de mise à la terre, reportez-vous à la page 14.).
4. Appuyez sur le bouton Départ/Pause. Cette opération permet de vidanger l'eau qui aurait pu rester dans le lave-linge après le test du fabricant.

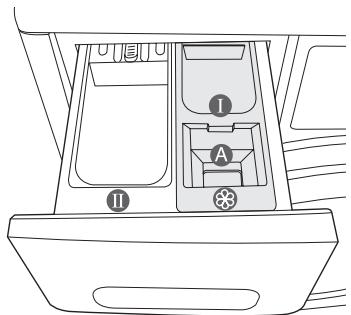

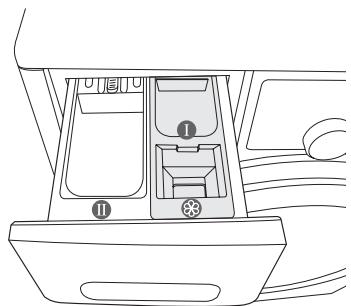

Bac : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant. Pour employer de la lessive liquide, utilisez le compartiment à lessive liquide (reportez-vous en page 29 du manuel pour voir le modèle correspondant). Ne versez pas de lessive en poudre dans le compartiment à lessive liquide.
• Après un cycle de lavage, il se peut que de la lessive subsiste dans la partie avant en caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d'éviter toute fuite d'eau. • Ne touchez pas le hublot pendant que votre lave-linge effectue un cycle : il risque d'être chaud. • N'ouvrez pas le tiroir à lessive ou le filtre à impuretés pendant que votre lave-linge effectue un cycle : de l'eau ou de la vapeur brûlante risque de s'en dégager. • Les articles imperméables ne doivent pas être lavés avec le programme normal, mais avec le programme Entretien extérieur.
3. Sélectionnez les options et le programme appropriés à la charge de linge. Le voyant du lave-linge s'allume et une estimation de la durée du programme apparaît alors sur l'afficheur. 6. Appuyez sur le bouton Départ/Pause.
Pour plus d'informations, reportez-vous à la section « Laver du linge à l'aide du sélecteur de programme » (voir page 26). Coton : Cotons, draps, linge de table, sous-vêtements, serviettes, chemises, etc. peu ou moyennement sales. Synthétiques : Chemisiers, chemises, etc., peu ou moyennement sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire. Jeans : Un niveau d'eau plus élevé pour le lavage principal et un rinçage supplémentaire garantissent l'élimination totale de la lessive, ce qui permet d'éviter l'apparition de traces sur vos vêtements. Sport :Destiné aux vêtements résistants et imperméables, ce programme conserve l'aspect de votre linge et lui redonne toute sa fraîcheur. Délicat : Draps, draps-housses, housses de Délicat, etc. Lavez au maximum 1,8 kg de linge de lit du même type pour obtenir les meilleurs résultats. Laine - Lainages lavables en machine. La charge doit être inférieure à 2 kg. • Le programme Laine permet de laver votre linge tout en douceur en faisant effectuer au tambour de très légers mouvements de bercements. Ces légers mouvements de va-et-vient et le trempage se font en continu afin d'éviter que les fibres de laine ne se froissent ou ne se déforment. Cet arrêt ne représente pas un problème. • Une lessive neutre est recommandée pour le programme Laine afin d'obtenir de meilleurs résultats de lavage et de préserver la douceur des fibres. Le programme Laine de ce lave-linge a été approuvé par Woolmark pour le lavage des produits Woolmark lavables en machine, sous réserve que ces produits soient lavés conformément aux instructions mentionnées sur l'étiquette et à celles fournies par le fabricant de ce lave-linge (M0814 , numéro de certificat délivré par IWS Nominee Co., Ltd.). Lavage main : Programme de lavage très léger, aussi délicat qu'un lavage à la main. Bébé coton : Le lavage à haute température et les rinçages supplémentaires permettent d'éliminer totalement les résidus de lessive afin de préserver les textiles délicats.

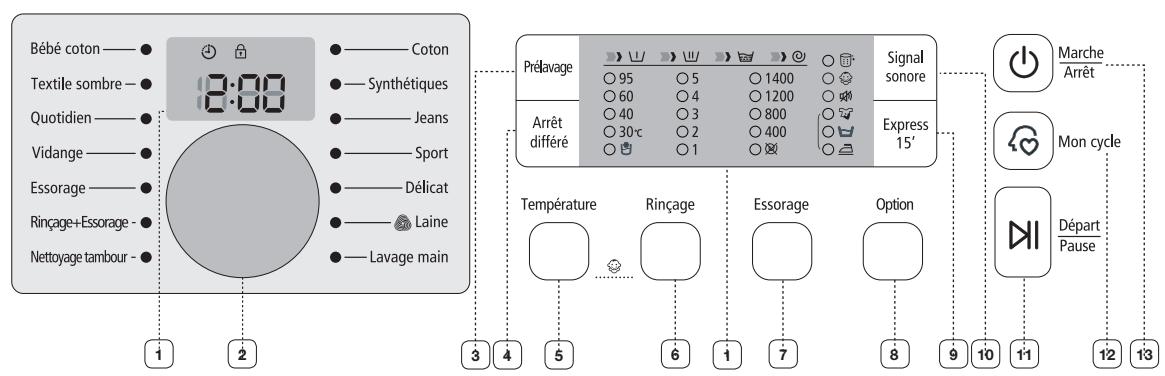

02 Effectuer un lavage
Vidange : Vidange l’eau du lave-linge sans essorage. Essorage : Cycle d’essorage supplémentaire permettant d’éliminer le surplus d’eau du linge. Rinçage+Essorage : Pour le linge qui n’a besoin que d’un rinçage ou pour ajouter un adoucissant à une lessive. Nettoyage tambour : Permet de nettoyer le tambour. Élimine la saleté et les bactéries dans le tambour. Une utilisation régulière (toutes les 40 lessives) est recommandée. Aucun produit de nettoyage ou agent de blanchiment n’est nécessaire. Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de prélavage est disponible uniquement avec les programmes suivants : Coton, Synthétiques, Jeans, Sport, Délicat, Bébé coton, Couleurss, Quotidien. Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de Arrêt différé (de 3 à 19 heures, par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera. Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures disponibles : (Eau froide , 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C). appuyez sur ce bouton pour ajouter des cycles de rinçage. (cinq cycles au maximum). Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes vitesses d'essorage disponibles.
4 minutes. • La fonction Trempage est disponible uniquement pour les programmes de lavage suivants : Coton, Synthétiques, Jeans, Sport, Délicat, Bébé coton, Quotidien. “Intensif” : appuyez sur ce bouton lorsque le linge est très sale et qu'un lavage intensif s'avère nécessaire. Cela a pour effet d'augmenter la durée de chaque cycle de lavage.
20 g (pour une charge de 2 kg) ; à défaut, le linge pourra comporter des traces de lessive. Le son peut être désactivé pour tous les programmes. Lorsque cette fonction est active, le son est coupé pour tous les cycles. • Lorsque la fonction Signal sonore est activée, le voyant du bouton Signal sonore et le voyant du panneau de commande sont allumés. • Lorsque la fonction Signal sonore est désactivée, un signal sonore retentit et le voyant du bouton ainsi que le voyant du panneau de commande sont éteints.
Si le lave-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteindra automatiquement.

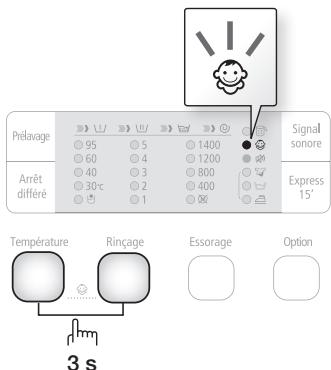

La fonction Sécurité enfant vous permet de verrouiller les boutons, de telle sorte que le cycle de lavage que vous avez choisi ne puisse pas être modifié.
Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un Arrêt différé de 3 à 19 heures (par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera. 1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge à laver. 2. Appuyez sur le bouton Arrêt différé à plusieurs reprises jusqu’à obtenir le Arrêt différé souhaité. 3. Appuyez sur le bouton Départ/Pause. Le voyant « Arrêt différé » s’allume et l’horloge lance le compte à rebours. 4. Pour annuler la fonction Arrêt différé, appuyez sur le bouton Marche/Arrêt puis remettez le lave-linge en marche.
Appuyez sur le bouton Mon Cycle pour charger et utiliser les options Mon Cycle enregistrées. Les voyants du programme et des options sélectionnés clignotent. Vous pouvez régler toutes les options en mode Mon cycle comme suit. 1. Ouvrez l'arrivée d'eau. 2. Appuyez sur le bouton Marche/Arrêt. 3. Sélectionnez le programme souhaité à l'aide du sélecteur de programme. 4. Définissez ensuite les options de votre choix. Voir le tableau des programmes en page 37 pour connaître les options possibles pour chaque programme. 5. Vous pouvez ensuite enregistrer le programme et les options sélectionnés en appuyant sur le bouton Mon Cycle pendant plus de 3 secondes, en mode Mon Cycle. Le programme et les options que vous sélectionnez s’afficheront la prochaine fois que vous sélectionnerez Mon cycle. Vous pouvez modifier la configuration du programme Mon cycle en répétant la procédure indiquée ci-dessus. La dernière configuration définie s'affichera la prochaine fois que vous utiliserez le programme Mon cycle. Si vous relâchez le bouton avant les 3 secondes, le programme et les options précédemment enregistrés s'affichent. Si vous appuyez sur le bouton Mon Cycle pendant 3 secondes ou plus, le programme et les options actuellement sélectionnés sont enregistrés et les DEL clignotent pendant 3 secondes.
Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique "Fuzzy Control" de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage. 1. Ouvrez le robinet de votre évier. 2. Appuyez sur le bouton Marche/Arrêt. 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Ajoutez la lessive et, si nécessaire, l'adoucissant et le liquide de prélavage dans les bacs appropriés. La fonction de prélavage n'est disponible qu'avec les programmes Coton, Synthétiques, Jeans, Sport, Délicat, Bébé coton, Couleurs, Quotidien. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale. 7. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction du type de linge : Coton, Synthétiques, Jeans, Sport, Délicat, Laine, Lavage main, Bébé coton, Couleurs, Quotidien. Les voyants correspondants s'allument sur le panneau de commande. 8. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rinçage, la vitesse d'essorage et le délai de Arrêt différé en appuyant sur le bouton correspondant. 9. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L'indicateur de progression s'allume et le temps de lavage restant apparaît à l'écran. Option Pause Il est possible d'ajouter ou de retirer du linge dans les 5 minutes qui suivent le début du cycle de lavage. 1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot. Le hublot est bloqué si l'eau est trop CHAUDE ou son niveau trop ÉLEVÉ. 2. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle de lavage. Lorsque le cycle est terminé : À la fin du programme, le lave-linge s'arrête automatiquement. 1. Ouvrez le hublot. 2. Sortez le linge.
2. Appuyez sur le bouton Marche/Arrêt du lave-linge. 3. Ouvrez le hublot. 4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge. 5. Fermez le hublot. 6. Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés. 7. Appuyez sur le bouton Température pour choisir la température (Eau froide, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C). 8. Appuyez sur le bouton Rinçage pour choisir le nombre de cycles de rinçage (cinq cycles au maximum). La durée du lavage augmente en conséquence. 9. Appuyez sur le bouton Essorage pour choisir la vitesse d'essorage. ( : Sans essorage ) 10. Appuyez sur le bouton Arrêt différé à plusieurs reprises pour faire défiler les différentes options disponibles (de 3 à 19 heures, par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera. 11. Appuyez sur le bouton Start/Pause (Démarrer / Pause) pour lancer le cycle de lavage.
Suivez ces instructions afin d'obtenir un linge parfaitement propre et d'utiliser votre lave-linge de la manière la plus efficace qui soit. Vérifiez toujours le symbole textile sur le vêtement avant de procéder au lavage. Triez et lavez votre linge en fonction des critères suivants : • Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. • Couleurs : séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs séparément. • Taille : placer des vêtements de tailles différentes dans la même charge améliore l'action du lavage. • Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe. Vider les poches Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs de forme irrégulière comme les pièces, couteaux, punaises ou trombones risquent en effet d'endommager votre lave-linge. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal lourd. Toute pièce métallique présente sur un vêtement risque d'endommager le linge et le tambour. Mettez les vêtements pourvus de boutons ou de broderies sur l'envers avant de les laver. Veillez à fermer les fermetures à glissière des pantalons et vestes afin de ne pas endommager le tambour. Les fermetures à glissière doivent être maintenues fermées à l'aide d'un fil avant le lavage. Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements, ce qui risque de les abîmer. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.
Évaluer la capacité de chargement Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le tableau ci-dessous afin de déterminer la capacité pour le type de linge à laver. Type de tissu
• Pour ce type d'articles, la capacité maximale conseillée est de 1,8 kg. Assurez-vous de placer les soutien-gorge (lavables à l’eau) dans un sac à linge (à acheter séparément). • Les parties métalliques de la structure peuvent en effet sortir du soutien-gorge et endommager le linge. Il est donc conseillé de les insérer dans un sac à linge fin. • Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin.
Quelle lessive utiliser ? La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l’eau de votre région. Si vous ne connaissez pas le degré de dureté de l’eau de votre région, renseignez-vous auprès des autorités locales. N’utilisez pas de lessive qui a durci ou s’est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s’effectuera pas correctement ou le trop-plein risque de se bloquer.
2. Ajoutez la quantité recommandée de lessive directement dans le bac à lessive avant de démarrer votre lave-linge. Si vous souhaitez utiliser de la lessive liquide, utilisez le compartiment prévu à cet effet (reportez-vous à la section « Lessive liquide » pour voir le modèle correspondant). •

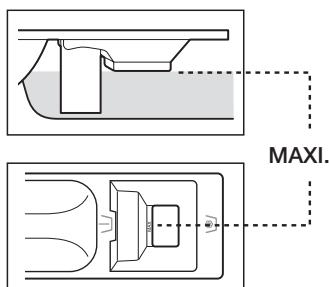

PAS le trait de remplissage maximum.
N'utilisez PAS les types de lessive suivants lorsque vous lavez des articles volumineux : • Lessives en tablettes ou en capsules • Lessives nécessitant une boule doseuse et un filet

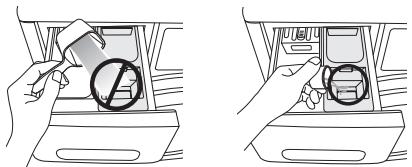

Ne poussez pas trop fortement le bac à adoucissant, la lessive pourrait s’écouler.

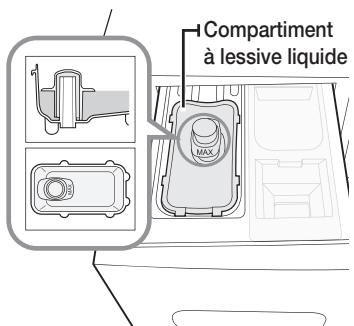

Si vous souhaitez utiliser de la lessive liquide, placez le compartiment à lessive liquide dans la partie lavage principal du tiroir à lessive et versez-y la lessive liquide. • NE dépassez PAS le trait de remplissage maximum. • Si vous utilisez une lessive en poudre, retirez le compartiment à lessive liquide du tiroir à lessive. Les lessives en poudre ne seront pas absorbées si vous les placez dans le compartiment à lessive liquide. • Après le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive.
Ce programme de nettoyage automatique permet d'éliminer les moisissures pouvant se former à l'intérieur du lave-linge. 1. Appuyez sur le bouton Marche/Arrêt. 2. Positionnez le sélecteur de programme sur le programme Nettoyage tambour. • Vous pouvez utiliser uniquement la fonction Arrêt différé. • La température de l'eau lors du programme Nettoyage tambour est réglée sur 60 ˚C. La température ne peut pas être modifiée. 3. Placez la quantité de produit de nettoyage appropriée dans le bac à lessive , puis refermez le tiroir (dans le cas où un produit de nettoyage est utilisé pour nettoyer le tambour). • Veillez à utiliser un produit de nettoyage recommandé pour le nettoyage du tambour. • Il existe des produits de nettoyage de tambour sous forme poudre ou liquide. Les produits nettoyants sous forme liquide ne doivent être utilisées qu'avec le compartiment à lessive liquide (en option). 4. Appuyez sur le bouton Départ/Pause. • Lorsque vous appuyez sur le bouton Départ/Pause, le programme Nettoyage tambour démarre. • ATTENTION
N'utilisez jamais de produit nettoyant standard avec le programme Nettoyage tambour. Utilisez uniquement 1/10 de la quantité de produit de nettoyage de tambour recommandée par le fabriquant du produit. L'utilisation d'un produit de blanchiment chloré risque de décolorer la machine ; utilisez uniquement un produit de blanchiment à l'eau oxygénée. Produit de nettoyage en poudre : utilisez un [produit de blanchiment en poudre] ou un [produit de nettoyage spécial tambour uniquement]. Produit de nettoyage liquide : utilisez un [produit de blanchiment liquide à l'eau oxygénée] ou un [produit de nettoyage spécial tambour uniquement].
• Si vous ne lancez pas le programme Nettoyage tambour, le message « ECO Drum Clean » (Nettoyage tambour) disparaît et le voyant du sélecteur de programme s’éteint. Ce message et ce voyant se rallumeront après deux lessives. Cela n’entraînera cependant aucun problème avec le lave-linge. • Bien que généralement, le signal d’alarme automatique de nettoyage du tambour s’affiche environ une fois par mois, il est possible que son apparition varie en fonction de la fréquence d’utilisation du lave-linge. • Lorsque cette alarme se déclenche, nettoyez également le filtre à impuretés (reportezvous à la section « Nettoyage du filtre à impuretés » en page 33). À défaut, le système de lavage à bulles d’air sera moins efficace.

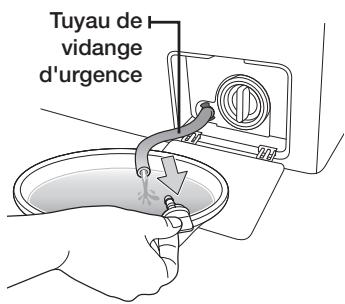

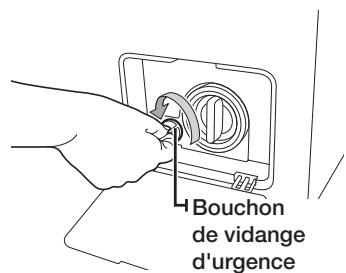

1. Débranchez le lave-linge de l'alimentation électrique. 2. Ouvrez le capot du filtre en appuyant dessus, puis en tirant sur la languette.
5. Laissez l'eau s'écouler dans un récipient.
6. Rentrez le tuyau de vidange et revissez le capuchon. 7. Remettez le capot du filtre en place.

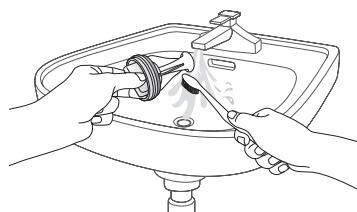

Il est conseillé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche (Reportez-vous à la section « Vidanger le lave-linge en urgence » dans la section précédente.). Si des substances étrangères s'accumulent dans le filtre à impuretés, le système de lavage à bulles d'air sera moins efficace.

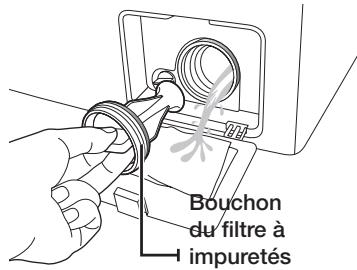

1. Éliminez d'abord l'eau présente dans l'appareil (reportezvous à la section « Vidanger le lave-linge en urgence » en page 31). Si vous retirez le filtre sans vidanger le lave-linge, de l'eau risque de s'écouler de celui-ci. 2. Ouvrez le capot du filtre en utilisant une pièce de monnaie ou une clé. 3. Dévissez le bouchon de vidange d'urgence en tournant vers la gauche et vidangez toute l'eau 4. Dévissez le bouchon du filtre à impuretés.
6. Remettez en place le bouchon du filtre à impuretés. 7. Remettez le bouchon du filtre en place.
• Veillez à bien remettre en place le bouchon du filtre après le nettoyage du filtre. Sans filtre, votre lave-linge un dysfonctionnement ou une fuite d'eau risque de se produire. • Le filtre doit être entièrement assemblé après le nettoyage du filtre.
1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide d'un chiffon doux et d'un produit d'entretien ménager non abrasif. 2. Utilisez un chiffon doux pour sécher les surfaces. 3. Ne versez pas d'eau sur le lave-linge.

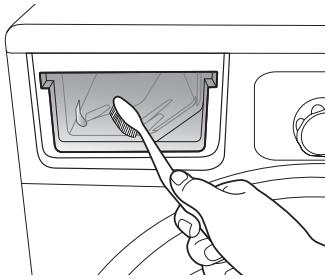

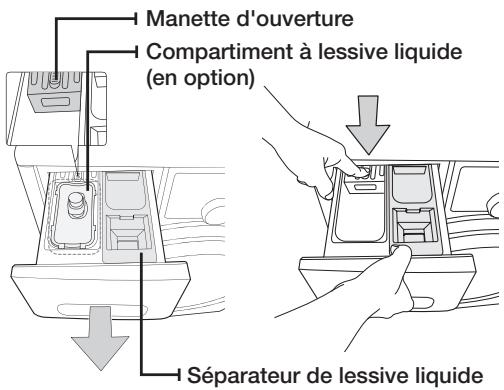

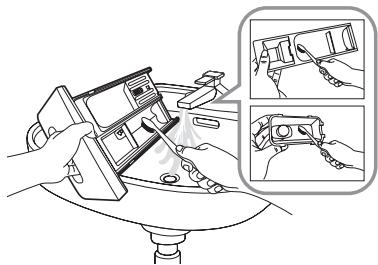

à l'intérieur du tiroir à lessive et retirez ce dernier. 2. Retirez le séparateur de rinçage et le compartiment à lessive liquide (en option) du tiroir à lessive.
5. Replacez le séparateur de rinçage et le compartiment de lessive liquide (en option) dans le tiroir en appuyant fermement dessus. 6. Remettez le tiroir en place. 7. Pour enlever tout résidu de lessive, lancez un programme de rinçage sans mettre de linge dans le tambour.
Vous devez nettoyer le filtre à maille du tuyau d'arrivée d'eau au moins une fois par an ou lorsque le message d'erreur « 4E » s'affiche : 1. Coupez l'alimentation en eau du lave-linge. 2. Dévissez le tuyau à l’arrière du lave-linge. Pour éviter les projections d'eau dues à l'air sous pression contenu dans le tuyau, recouvrez ce dernier d'un linge. 3. À l'aide d'une pince, sortez doucement le filtre à maille du tuyau et rincez-le sous l'eau jusqu'à ce qu'il soit propre. Nettoyez également l'intérieur et l'extérieur du raccord fileté. 4. Remettez le filtre en place. 5. Revissez le tuyau sur le lave-linge. 6. Assurez-vous que les raccords sont étanches et ouvrez le robinet.
Si la température descend en dessous de 0 °C et que votre lave-linge est gelé : 1. 2. 3. Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes. Rebranchez le tuyau d'arrivée d'eau sur le robinet et vérifiez que l'arrivée d'eau et la vidange fonctionnent normalement.
Si vous devez entreposer votre lave-linge pendant une période prolongée, il est préférable de le vidanger et de le débrancher. Les lave-linge peuvent être endommagés s'il reste de l'eau dans les tuyaux et les composants internes avant l'entreposage. 1. Sélectionnez le cycle Coton et versez un agent de blanchiment dans le bac correspondant. Appuyez ensuite sur le bouton EXPRESS 15’ et lancez le programme à vide. 2. Fermez les robinets d'eau et débranchez les tuyaux d'alimentation. 3. Débranchez votre lave-linge de l'alimentation électrique et laissez le hublot ouvert pour laisser l'air circuler à l'intérieur du tambour. Si votre lave-linge a été entreposé à des températures inférieures au point de congélation, attendez que l'eau gelée à l'intérieur dégèle avant de l'utiliser à nouveau.
Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts. Assurez-vous d'avoir appuyé sur le bouton Départ/Pause.
Nettoyez le filtre du tuyau d'arrivée d'eau.
Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.
Assurez-vous que le lave-linge n'est en contact avec aucun autre objet. Assurez-vous que la charge de linge est bien équilibrée. Démêlez tous les tuyaux. Vérifiez que les tuyaux ne sont pas emmêlés. Assurez-vous que le filtre à impuretés n’est pas bouché. Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation du lave-linge.
Fermez le hublot. Nettoyez le filtre à maille du tuyau d'arrivée d'eau.
4. La durée des programmes en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge. 5. Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque programme augmente.
95 ˚C Nettoyage avec tous les dissolvants habituels Lavage à la main seulement
Protection de l’environnement •
N'utilisez de produits détachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessité. Économisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du programme utilisé).
Cet appareil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme EN 60335.
