HGD6000 - Four encastrable CATA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Four encastrable
Capacité	Non précisé
Type de cuisson	Chaleur tournante, conventionnelle
Puissance	Non précisé
Nombre de fonctions	Non précisé
Type de commande	Manuelle ou électronique
Affichage	Non précisé
Matériau intérieur	Émail ou inox
Type de porte	Vitre double ou triple
Système de sécurité	Verrouillage enfant possible
Nettoyage	Pyrolyse ou catalyse possible
Dimensions (HxLxP)	Standard encastrable
Consommation énergétique	Non précisé
Accessoires inclus	Grille, lèchefrite
Alimentation	Électrique
Installation	Encastrable

FOIRE AUX QUESTIONS - HGD6000 CATA

Comment allumer le CATA HGD6000 ?

Pour allumer le CATA HGD6000, tournez le bouton de commande au niveau souhaité pour activer le fonctionnement de l'appareil.

Que faire si le CATA HGD6000 ne chauffe pas ?

Vérifiez que l'appareil est branché et que le bouton de commande est réglé sur une température appropriée. Assurez-vous également que le thermostat fonctionne correctement.

Comment nettoyer le CATA HGD6000 ?

Débranchez l'appareil et utilisez un chiffon humide avec un détergent doux pour nettoyer les surfaces. Ne pas utiliser de produits abrasifs.

Le CATA HGD6000 émet des bruits étranges, que faire ?

Vérifiez si des objets étrangers sont coincés dans l'appareil. Si le bruit persiste, il est conseillé de contacter un service après-vente.

Comment régler la température sur le CATA HGD6000 ?

Utilisez le bouton de réglage de la température pour sélectionner la chaleur désirée. Les indicateurs lumineux vous aideront à visualiser le niveau de chaleur.

Est-ce que le CATA HGD6000 a une fonction de sécurité ?

Oui, le CATA HGD6000 est équipé d'un système de sécurité qui s'éteint automatiquement en cas de surchauffe.

Quels accessoires sont compatibles avec le CATA HGD6000 ?

Le CATA HGD6000 est compatible avec divers accessoires de cuisine, tels que des grilles et des plaques de cuisson, qui peuvent être achetés séparément.

Comment résoudre un problème de connexion électrique ?

Vérifiez le câble d'alimentation et la prise. Assurez-vous que la prise fonctionne avec d'autres appareils. Si le problème persiste, contactez un électricien.

Le CATA HGD6000 a-t-il une garantie ?

Oui, le CATA HGD6000 est livré avec une garantie standard de 2 ans contre les défauts de fabrication.

MODE D'EMPLOI HGD6000 CATA

Instructions pour l'usage et la maintenance des fours à encastrer

Este Manual del Nombre de la est indispensable, en soins de l'année 1970 et 1971.

Nous vous remercions d'avoir choisi l'un de nos produits et espérons que vous obtiendrez les meilleurs résultats de cet électroménager.

Nous vous suggérons donc de suivre attentivement les instructions et les suggestions de ce manuel pour l'utilisation correcte de nos produits.

La plaque signalétique du four est fournie avec l'appareil. Cette plaque, visible une fois la porte ouverte, montre toutes les informations sur l'identification de l'appareil auxquelles il sera nécessaire de faire référence en cas de commande de pièces de rechange.

Information générale

Veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Il est important que vous compreniez bien toutes les fonctions de contrôle avant de commencer à cuisiner avec votre four. N'oubliez pas les conseils et les mises en garde indiqués sous le titre « IMPORTANT - Mises en garde et instructions de sécurité ».

• Cet appareil a été dessiné pour une utilisation privée dans les logements et peut être intégré dans une armoire de cuisine standard ou d'un autre type.
• Pour son utilisation dans des véhicules du type caravanes, tenir compte de l'indication appropriée dans les Instructions d'Installation.
• L'utilisation dans tout autre but ou dans tout autre milieu sans l'accord exprès du fabricant annulera toute déclaration de garantie ou de responsabilité.
• Voiture nouvel appareil est garanti contre tous défauts électriques ou mécaniques; la garantie est soumise à des exclusions déterminées qui sont indiquées dans les Conditions de Garantie du Fabricant.
• Ce qui précède n'affectera pas ses droits statutaires.

Avant d'utiliser cet appareil, assurez-vous d'avoir retiré tout emballage de protection ou revêtement.

Pour collaborer dans la protection de l'environnement, séparez les matériels d'emballage selon leurs différents types et eliminez-les conformément aux lois locales d'élimination de résidus. Les emballages sont conçus pour ne pas nuire l'environnement ; étant des produits écologiques, ils peuvent être récupérés ou recyclés. En recyclant l'emballage, vous contribuerez à une économie de matières premières et à une réduction du volume des déchets industriels et ménagers.

Pour toute information supplémentaire sur l'élimination de résidus, veuillez vous adresser à votre agence environnementale locale.

La première fois que vous utiliserez votre appareil, une odeur pourra se dégager du revêtement protecteur ou de l'humidité ; cette odeur disparaitra rapidement.

Le symbole sur le produit ou sur son emballage indique que ce produit ne peut être traité comme les déchets ménagers normaux. Ce produit doit être remis au point de ramassage.

sage d'appareils électriques et électroniques destinés au recyclage. En vous assurant que ce produit sera correctement jeté, vous aiderez à éviter d'éventuelles conséquences négatives pour l'environnement et la santé publique, celles-ci pouvant avoir lieu si ce produit n'est pas manipulé d'une façon adéquate. Pour plus d'information sur le recyclage de ce produit, veillez contacter l'administration de votre ville, un service de déchets ménagers ou le magasin où vous avez acheté le produit.

Cet appareil a été construit et distribué en respectant les exigences essentielles requises des DIRECTIVES et des NORMES EUROPEENNES CEE suivantes:

Symbole ce - 93/68 basse tension - 73/23 cem-89/336 normes de sécurité - en 60 335-1, en 60 335 - 2 - 6

Cet appareil respecte les normes pour la suppression des interférences radio.

Étant donné la politique d'amélioration permanente des produits appliquée par Le Fabricant, il se réserve le droit d'adapter et de réaliser sans préavis les modifications qu'il considère nécessaires.

Mise en GARDE et instructions de sécurité

• L'appareil et ses parties accessibles chauffent pendant l'utilisation.
• Les enfants âgés de moins de 8 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont placés sous surveillance permanente.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir fait suivre une formation appropriée concernant l'utilisation de l'appareil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et de maintenance ne doivent pas être réalisées par des enfants non surveillés.
• Cet appareil respecte toute la législation de sécurité française actuelle ; cependant, le Fabricant désire souligner le fait que ce respect n’évite pas que les surfaces de l’appareil chauffent pendant son utilisation et qu’elles resteront chaudes après le fonctionnement. Le Fabricant recommande donc vivement d’éloigner les bébés et les enfants de bas âges de l’appareil. Si vous ne pouvez éviter que les plus petits restent dans la cuisine, maintenez-les en permanence sous une stricte surveillance.
• Nous recommandons également de faire très attention pendant l'utilisation et le nettoyage de l'appareil. Lisez attentivement les points les concernant.
• Ne posez pas d'objets pesants sur le four et ne vous appuyez pas sur la porte pendant son ouverture: les charnières pourraient s'endommager.
• Ne laissez pas d'huile ou de graisse chaude sans surveillance, un risque d'incendie existant.
• Ne posez ni casseroles ni poêles sur la partie inférieure des cavités du four, et ne les couvrez pas de papier alu.
• Ne gardez jamais d'objets inflammables dans le four : ils peuvent provoquer un incendie.
• Veillez à ne laisser aucun accessoire ou câble électrique en contact avec les zones chaudes de l'appareil.
• N'utilisez pas l'appareil pour le chauffage spécial ni pour sécher des vêtements.
• N'installez pas l'appareil près de rideaux ou de meubles tapissés.
• N'essayez pas de lever ou de bouger les appareils de cuisine en les tirant par la porte ou la poignée : cela pourrait les endommager.
• Si le joint du four est très sale, la porte ne fermera pas correctement quand le four fonctionnera. Le devant des meubles situés près du four peut être endommagé. Le joint du four doit toujours être propre.
• Pendant son utilisation, l'appareil chauffe. Des précautions doivent donc être prises pour éviter de toucher des éléments chauffants à l'intérieur du four. Ouvrez le four en faisant attention : de la vapeur chaude peut en sortir et provoquer des brûlures à quiconque en serait proche.
• Ne versez pas d'eau dans le four quand il est très chaud : l'émail pourrait s'endommager.
• Cet appareil doit être installé correctement par une personne qualifiée et strictement en accord avec les instructions du fabricant.
• Le Fabricant décline toute responsabilité pour les dommages personnels ou matériels résultant d'une utilisation non conforme aux indications du mode d'emploi ou d'une installation incorrecte de cet appareil.
• De la chaleur, de la vapeur et de l'humidité se produisent pendant l'utilisation du four. Évitez tout type de blessures et assurez-vous que la pièce est ventilée d'une façon adéquate. Si l'appareil est utilisé de façon prolongée, une ventilation supplémentaire peut être nécessaire ; en cas de doute sur le volume nécessaire, veuillez consulter votre installateur qualifié.

Mode d'emploi

Ce Manuel de l'Utilisateur doit être conservé pour de futures consultations et l'utilisation par celui qu'un qui ne serait pas familiarisé avec cet appareil.

Avant d'utiliser le four, en nettoyer soigneusement l'intérieur à l'eau tiède et au savon non abrasif. Introduire la grille et la l'échefe dans leurs guides respectifs.

Ensuite, mettre le four à température maximale pendant environ 20 minutes pour éliminer tout résidu de graisse, d'huile ou de résines de fabrication qui pourraient causer des odeurs désagréables pendant la cuisson.

ATENTION: Au cours de cette première cuisson, il est possible qu'un peu de fumée ou des odeurs désagreables se dégagent du four.

Dans ce cas, ventiliez correctement la pièce jusqu'à la fin de ce premier fonctionnement. Cette simple opération terminée, le four sera prêt pour réaliser sa première cuisson.

Cet appareil est exclusivement destiné à une utilisation ménagère. Utilisez le four uniquement pour cuisiner des aliments.

Utilisation du FOUR

Le four est contrôlé par thermostat entre 50°C et/ou 250°C, en fonction de la température requise. Le pilote lumineux du thermostat s'allume et s'éteint pour indiquer le contrôle de température pendant les périodes de fonctionnement.

Le mode de cuisson désiré est sélectionné en utilisant le bouton de contrôle multifonctions. Les fonctions pouvant être sélectionnées sont les suivantes:

A. LUMIÈRE DU FOUR. Automatique pour tous les modèles quand le mode de cuisson est choisi. La lumière du four reste allumée pendant que le four est utilisé.

B. MODE DE CONVECTION. Permet une cuisson traditionnelle avec de la chaleur des éléments supérieur et inférieur.

C. MODE D'ÉLÉMENT SUPÉRIEUR. Pour la cuisson douce, pour dorer ou pour conserver les plats cuisés chauds.

D. MODE D'ÉLÉMENT INFÉRIEUR. Utilisé pour la cuisson lente et pour chauffer les repas.

E. MODE DE CONVECTION AVEC RENFORT DE VENTILATEUR. Permet de chauffer par convection avec les éléments supérieur et inférieur pour une cuisson uniforme.

F. MODE GRIL. Pour gratiner et dorer les aliments.

G. MAXI-GRIL. Le même procédé qu'au point précédent mais l'élément du grill permet de griller une zone plus importante.

H. MODE DE GRIL AVEC RENFORT DE VENTILATEUR.

Permet de dorer rapidement pour que les aliments conservent leur jus. En mode cuisson à ventilation forcée, cette fonction est la plus efficace au niveau énergétique.

I. MODE DÉCONGÉLATION.

Le ventilateur fonctionne sans chaleur pour réduire le temps de décongélation des aliments congélés.

Fonction pyrolyse :

Lorsque le four fonctionne en mode pyrolyse, le message « PYA » apparaît sur l'afficheur LED.

La température prédéterminée est de 450°C. Le minuteur peut être réglé à 1h30 ou 2h00.

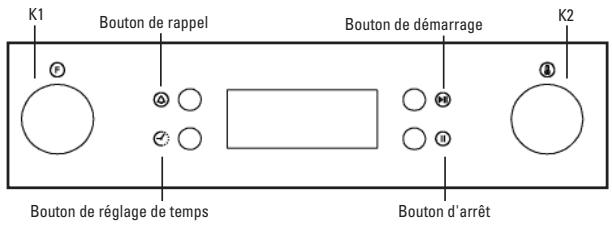

Description du produit

Attention : pour ouvrir la porte du four, tenez toujours la manivelle centrale avec une main et ne touchez pas le verrou de la sécurité enfants.

1. Réglage de l'horloge

Une fois le four branché à l'alimentation électrique, l'afficheur indique les symboles « 00:00 »

1) Appuyez sur « Ⓞ », les chiffres de l'heure clignoteront. 2) Tournez la commande « K2 » pour régler les heures (établissez une valeur comprise entre 0 et 23). 3) Appuyez sur « Ⓞ », les chiffres des minutes clignoteront. 4) Tournez la commande « K2 » pour régler les minutes (établiez une valeur comprise entre 0 et 59). 5) Appuyez sur « Ⓞ » pour finaliser les réglages de l'horloge. « : » clignotera et l'heure s'allumera.

Remarque: l'horloge affiche l'heure au format 24 heures. Une fois le four branché à l'alimentation électrique, l'horloge fonctionnera de manière ininterrompue.

2. Réglage de fonction

1) Tournez la commande « K1 » pour sélectionner la fonction de cuisson désirée. L'indicateur correspondant s'allumera. 2) Tournez la commande « K2 » pour régler la température. 3) Appuyez sur « l' » pour confirmer le début de la cuisson. L'icone de température correspondant « °C » s'allumera. 4) Si vous ignorez l'objet 2, appuyez sur « (1) » pour confirmer le début de la cuisson. Le temps de cuisson prédéfini sera de 9 heures et l'afficheur LED indiquera la température préselectionnée.

Remarque:

L'intervalle de réglage du commutateur de codage est le suivant:

0--0:30 min : intervalle de 1 minute 0:30-9:00 heures : intervalle de 5 minutes

2) L'intervalle de réglage de la température est de 5°C, et celui de la fonction de grill radiant est de 30°C. 3) Tournez la commande « K1 » pour régler le temps de cuisson une fois la cuisson commencée. Appuyez ensuite sur « ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㊱ ㊲ ㊳ ㊴ ㊵ ㊶ �ILLED

Si vous n'appuyez pas sur « dans un délai de 3 secondes, le four continuera de tenir compte du temps programmé précédemment et la cuisson se poursuivra.

4) Tournez la commande « K2 » pour régler la température une fois

la cuisson commencée. L'indicateur correspondant s'allumera. Appuyez ensuite sur « ① » pour reprendre la cuisson. Si vous n'appuyez pas sur « ② » dans un délai de 3 secondes, le four continuera de tenir compte de la température programmée précédemment et la cuisson se poursuivra.

3. Réglage de l'éclairage

1) Tournez la commande « K1 » pour sélectionner la fonction d'éclairage. L'icône correspondant s'allumera. 2) Appuyez sur le bouton « ( ) » pour lancer la cuisson. L'icône d'éclairage « ( ) » * « : » clignotera.

4. Fonction de consultation

Pendant la cuisson, vous pouvez utiliser la fonction de consultation. Après 3 secondes, l'afficheur retourne au mode de fonctionnement actuel.

1) En mode de cuisson, appuyez sur le bouton « Ⓞ » pour visualiser l'heure actuelle. 2) Lorsque l'horloge est affichée, appuyez sur le bouton « Ⓞ » pour consulter le temps de cuisson.

5. Fonction de verrouillage infantile

Pour verrouiller: appuyez sur « 10 » et « 16 enfant est activé et « 17 » s'allumera.

Désactivation du verrouillage: appuyez sur « (1) » et « (2) infant est désactivé.

Remarque : pendant le fonctionnement, si vous souhaitez arrêter la cuisson, appuyez sur le bouton d'arrêt. Il n'est pas nécessaire d'appuyer et de maintenir le bouton d'arrêt enfoncé; cela n'a aucun effet.

6. Fonction de rappel :

Le four intègre un rappel de 9 heures. Cette fonction vous aide à vous rappeler du moment où vous devez lancer la cuisson dans un intervalle compris entre 1 minute et 9 heures. Le rappel ne peut être configuré que lorsque le four se trouve en mode veille. Il peut être configuré comme suit:

1) Appuyez sur le bouton de réglage du rappel « © » ; 2) Tournez la commande « K2 » pour régler les heures de rappel.

(établissez une valeur comprise entre 0 et 9).

3) Rappeyez-vous sur le bouton de réglage du rappel « Ⓒ »; 4) Tournez la commande « K2 » pour régler les minutes du rappel (établissez une valeur comprise entre 0 et 59). 5) Appuyez sur le bouton « (P) » pour confirmer le réglage. « : » clignotera et l'indicateur du rappel « (A) » s'allumera. Le décompte commence alors.

Remarque : l'alarme du four sonnera 10 fois à la fin du décompte. Le symbole « © » disparaît de l'afficheur pour vous rappeler de lancer la cuisson. Vous pouvez annuler le rappel durant le réglage en appuyant sur le bouton d'arrêt. Une fois le rappel réglé, vous pouvez l'annuler en appuyant deux fois sur le bouton d'arrêt.

7. Fonction de démarrage/pause/annulation

1) Lorsque vous avez défini le temps de cuisson, appuyez sur « Démarrage » pour lancer la cuisson. Si la cuisson est en pause, appuyez sur « Démarrage » pour la reprise. 2) Pendant la cuisson, appuyez une fois sur « Pause » pour mettre en pause. Appuyez deux fois sur « Annulation » pour annuler la cuisson.

8. Fonction économique d'énergie

1) En mode veille et en mode rappel, appuyez sur « » pendant 3 secondes pour éteindre l'afficheur LED et le mettre en mode économie d'énergie. 2) Lorsque le four est en mode veille, si aucune action n'est effectuée pendant 10 minutes l'afficheur LED s'éteint et passe en mode économie d'énergie. 3) Appuyez sur l'un des boutons ou tournez l'un des commutateurs de codage pour quitter le mode économie d'énergie.

9. Fonction pyrolyse (uniquement sur certains modèles)

Cette fonction vous permet de nettoyer complètement la cavité du four.

1) Tournez la commande « K1 » pour sélectionner la fonction pyrolyse. Le message « PYA » apparaitra sur l'afficheur LED. 2) Appuyez sur « ① » pour confirmer la fonction de cuisson. La durée prédéterminée est de 2 heures. Le message « PYA » apparaitra sur l'afficheur LED. 3) Tournez la commande « K1 » pour modifier la durée de la fonction pyrolyse. Vous pouvez choisir entre deux options de durée « 1h30 » ou « 2h00 »

Remarque :

A) Lorsque la porte du four est ouverte, le bouton de démarrage n'est pas opérationnel et les messages « DOOR » et « PYA » apparaissent sur l'afficheur LED. B) Lorsque la température centrale du four dépasse 200°C, appuyez sur le bouton d'annulation pour retourner directement au mode veille. Si la température centrale du four dépasse 300°C, appuyez sur le bouton de démarrage, le message « COOL » s'affichera alors. C) Si vous ouvrez la porte en mode de fonctionnement normal, le fonctionnement du relais du chauffage sera interrompu, le message « DOOR » apparaitra sur l'afficheur LED et l'alarme émettra un bip continu jusqu'à ce que la porte soit refermée ou le bouton d'annulation soit activé.

D) À la fin de la fonction de pyrolyse, lorsque la température centrale du four redescend sous 300°C, l'afficheur LED s'éteint. E) Avant d'activer la fonction de nettoyage par pyrolyse, éliminez tout excès de résidus et assurez-vous que le four est vide. Ne laisser qu'un ustensile tel que casseroles, plateaux de four, collecteurs de graisse, supports de coulisses, etc. à l'intérieur du four au risque de les endommager sérieusement.

10. Remarque :

1) L'éclairage du four s'allumera avec toutes les fonctions (sauf la fonction pyrolyse). 2) Une fois le programme de cuisson établi, si vous n'appuyez pas sur le bouton « (b) » dans un délai de 5 minutes, l'afficheur indiquera l'heure actuelle ou retournera au mode veille. Le programme réglé sera annulé. 3) Si le bouton est correctement actionné, l'alarme sonnera, dans le cas contraire elle ne sonnera pas. 4) L'alarme sonnera cinq fois pour vous rappeler que la cuisson est terminée.

Conseils UTILES

• Avant de cuisiner, assurez-vous de retirer du four tous les accessoires non utilisés.
• Préchauffez le four à une température de cuisson avant de l'utiliser.
• Placez les plats de cuisson au centre du four et, quand vous en utilisez plusieurs, laissez un espace entre eux pour que l'air circule.
• Ne pas remplir excessivement la lèchefrite pour préparer un gâteau au fruit juteux. Le jus des fruits qui dégouline de la lèchefrite produit des taches qu'il est impossible d'éliminer.
• Ne pas introduire de plats sur la base du four et ne pas la couvrir de papier alu ; cela produit une accumulation thermique. Les temps de cuisson et de grillades ne coincideraient pas, ce qui pourrait endommager l'email.
• Ouvrez le moins possible la porte du four pour voir les aliments (la lumière du four reste allumée pendant la cuisson).
• Faites attention au moment d'ouvrir la porte pour éviter le contact avec les pièces chaudes et la vapeur.

Le four est conçu pour être très fonctionnel et permettre un nettoyage d'une grande simplicité, grâce à la fonction de nettoyage automatique par pyrolyse. Les modèles à pyrolyse intègrent une fonction de nettoyage automatique, il n'est donc pas nécessaire d'utiliser de détergents dans la cavité du four. En chauffant, le four atteint une température maximale de 500°C et les résidus de graisse présents sur les parois sont alors brûlés et éliminés. Cependant, grâce au quadruple vitrage, l'extérieur de la porte du four ne dépassera pas 55°C. Le cycle de pyrolyse s'effectue en toute sécurité grâce à un dispositif qui bloque la porte pendant le processus. Le cycle de nettoyage peut être programmé de 1 heure 30 minutes au

minimum à 2 heures au maximum, en fonction du niveau de saleté. Ainsi, le temps de cuisson du four se maintient à un niveau optimal.

Avertissement :

Étant donné que le nettoyage par pyrolyse s'effectue à une température extrêmement élevée et afin de prolonger la durée de vie des accessoires, il est recommandé de les retirer de la cavité avant d'utiliser la fonction de nettoyage (selon le modèle, les accessoires peuvent inclure : plateau de cuisson, grille de cuisson chromée, support de grille chromé, tournebroche, thermomètre à viande, couteau à pizza, pierre à pizza ou poignée chromée du plateau de cuisson).

Pour retirer les accessoires de la cavité, respectez les instructions suivantes:

1. Retirez tous les accessoires de la cavité.
2. Démontez le support de la grille (si le support de la grille est fixé à un guide téléscopique, il n'est pas nécessaire de démonter ce guide) situé dans la cavité. Placez les accessoires en lieu sûr afin de les retrouver facilement après le nettoyage par pyrolyse. 1) Desserrez la vis de fixation du support de la grille à l'aide d'un tournevis, comme indiqué sur la figure 1. 2) Soulevez le support de la grille en l'inclinant d'environ par rapport à la cavité, puis retirez-le : retirez 2.
3. Une fois le nettoyage par pyrolyse terminé, patientez 1 heures avant de remonter le support de la grille dans la cavité en procédant comme suit: 1) Placez la grille dans l'orifice de montage de la plaque latérale du châssis principal, comme indiqué sur la figure 2. Serrez la vis à l'aide d'un tournevis puis terminez le montage de l'autre plaque latérale en procédant de la même manière, comme indiqué sur la figure 1. 2) Déployez les rails coulissants des deux côtés, puis installez-y la grille du grill, comme indiqué sur les figures 3 et 4.
4. Montez la grille de cuisson et les autres accessoires dans la cavité; terminez le montage comme indiqué sur la figure 5.

Remarque: La cavité du four et le plateau de cuisson sont émaillés; prenez soin de ne pas endommager l'émail au cours du montage ou du démontage.

figure 1

figure 2

figure 3

figure 4

figure 5

Instructions pour la cuisson

Consultez l'information des récipients des aliments pour connaître les températures et les temps de cuisson. Lorsque vous vous serez familiarisé avec le rendement de votre appareil, les températures et les temps peuvent être modifiés pour les adapter à vos goûts personnels.

Vérifiez que les aliments congelés se décongèlent bien entièrement avant de les cuisiner, sauf indication contraire.

Type d'aliment	Temp. °C	Guides	Temps de cuisson en minutes
			Conseille	Personnel
Plats sucrés dans moule avec pâté battue
Gâteaux ou viennoiseries	175	2	55-65
Tarte sublime	175	3	60-70
Plats sucrés dans moule à "pastaflora"
Fond de tartes	200	3	08-10
Fond de tarte avec fromage blanc	200	3	25-35
Fond de tarte avec fruits	200	3	25-35
Fond pour tartes	180	3	30-45
Pain mou 1 Kg de farine	200	3	25-35
Petits plats sucrés
"Pastaflora"	200	3	10-15
Pâté à Beignets	200	2	35-45
Pâté à Biscuits	200	3	15-20
Lasagne	225	2	40-50
Viandes (Temps de cuisson par cm d'épaissier)
Rôtis à cuisson longue	200	2	120-150
Rôtis à cuisson courte	200	2	60-90
Boulettes	200	2	30-40
Volailles
Canard 1 1/2 kg	200	2	120-180
Oie 3 Kg	200	2	150-210
Poulet grillé	200	2	60-90
Dinde 5 Kg	175	2	240-260
Gibier
Lévre	200	2	60-90
Pâté de chevreuil	200	2	90-150
Gigot de cerf	175	2	90-180
Légumes
Pommes de terre au four	220	2	30-40
Flan aux légumes	200	2	40-50
Poissons
Truite200	2	40-50
Daurade	200	2	40-50
Pizza	240	3	10-20
Grid
Côtelettes		4	8-12
Saucisses		4	10-12
Poulet grillé		2	25-35
Rôti de veau grillé 0,6 Kg			50-60

• Le numéro des guides fait référence au plus bas (l'appui sur le fond du four étant exclu puisque le plat ne peut y être introduit)

LES INFORMATIONS SUR LES EMPLACEMENTS SONT DONNÉES TITRE INDICATIF, ÉTANT DONNÉ QUE LE TYPE ET LE TEMPS DE

CUISSON VARIOENT EN FONCTION DE LA QUANTITE ET DE LA QUALITE DES ALIMENTS.

Comment utiliser le GRIL

Posez les aliments que vous désirez dorer sur le grille ou dans un plat à bords très bas. La grille doit être placée au niveau le plus haut, alors que la lèchefrite doit rester au niveau le plus bas. Connectez la résistance gril sur la position du sélecteur pour les fours ventilés Θ ou sur la position Θ du sélecteur pour les fours multifonctions. En fonction du type d'aliment (viandes, poissons, volailles, etc.), il sera nécessaire de les tourner pour pouvoir exposer les deux faces aux rayons infrarouges du grille. À titre purement d'orientation, nous indiquons ci-après quelques temps de cuisson:

Aliments au Gril	Temps de cuisson en minutes Conseille
Viandes peu épaisses ou fines	4-6
Viandes normales	5-8
Poisson sans écailles	8-10
Poisson (par ex. truite, saumon	12-15
Saucisses	10-12
Sandwichs	2-5

Mise en GARDE

• N'utilisez pas de papier alu pour couvrir la lèchefrite ou pour chauffer.
• N'enveloppez pas les aliments dans du papier alu et ne les placez pas sous le gril - la grande réflectivité de l'aluminium pourrait endommager l'élément du gril.

Important

Comme précaution de sécurité, avant toute opération de nettoyage du four, toujours le débrancher du courant ou retirer la ligne d'alimentation de l'appareil.

Le nettoyage du four sans panneaux autonettoyants doit être réalisé après l'utilisation, quand l'appareil est éteint mais encore tiède, et non chaud, de sorte que la pellicule de graisse produite par les vapeurs de la cuisson sur les parois soit encore facile à retirer; de plus, à ce moment les éclaboussures de graisse ne sont pas encore trop dures ni constantes.

Retirez les supports latéraux de fil métallique chromé ; tirez la partie avant vers le haut pour les retirer de la paroi et des orifices arrière. Nettoyez le four avec un chiffon doux imbibé d'une solution diluée d'ammoniaque ; rincez et sèchez. Si des taches ou des éclaboussures restaient, mettez un chiffon humidifié d'ammoniaque sur le fond du four, fermez la porte et,

après quelques heures, lavez le four à l'eau chaude et au détergent liquide; rincez et séchez soigneusement. Pour nettoyer les parties externes de métal brillant, utilisez un chiffon doux et de l'eau savonneuse; ne jamais utiliser de produits en poudre contenant des abrasifs.

De plus, évitez l'utilisation de substances acides ou alcalines (jus de citron, vinaigre, sel, tomates, etc.). Évitez l'utilisation de produits à base de chloré, d'acides ou d'abrasifs, en particulier pour le nettoyage des parois vernies. N'utilisez pas non plus d'éponge métallique ou d'outils rigides, les finitions superficielles du four pouvant être endommagées. N'utilisez pas de nettoyeurs à haute pression ni d'appareils à vapeur pour nettoyer le four.

Normalement, passer un chiffon doux et humide avec un détergent chaud est suffisant; cependant, pour les marques persistantes, il est recommandé de procéder comme suit:

PIECES Emailés vitrifées

Utilisez seulement un nettoyant recommandé pour ce type de matériel; évitez les produits à base de chlorure, comme l'eau de Javel.

Instructions pour l'installation

Cet appareil doit être installé par une personne compétente, et conformément à la version actuelle des Règlements et Normes de Sécurité du RU ou leurs équivalents de la Norme Européenne:

Réglementations urbanistiques (publiées par le Département de l'Environnement).

Normes urbanistiques (publiées par le Département de Développement d'Écosse).

Réglementations de câblage IEE.

Électricité dans les réglementations du travail.

Mise en service prealable de l'apparel

Au moment du démontage, vérifier que les pièces suivantes accompagnent bien l'appareil:

• Manuel d'Instructions et d'Installation grille de four 1 le chefrite
• Vis et caches pour fixer l'appareil dans le logement

Mise en PLACE de l'appareil (voir fig. 5)

Ces appareils sont classés comme de Classe I.

Le branchement à terre est obligatoire, conformément à ce qui est établi par la loi. Le fabricant décline toute responsabilité dans le cas où les normes contre accidents n'auraient pas été respectées.

Important

Le meuble ou l'armoire adjacente et tous les matériels utilisés dans l'installation doivent résister à une augmentation de température minimum de 85°C sur la température ambiante pendant l'utilisation de l'appareil.

Des types de meubles de cuisine déterminés en vinyle ou laminés sont particulièrement sujets à souffrir de dommages par décoloration à des températures situées au-dessus de celles indiquées. Si l'appareil est installé sans que cette limite de température soit respectée ou s'il est placé à moins de 4 mm des armoires adjacentes, la responsabilité sera du propriétaire.

NOTES d'installation

1. Le four doit être installé dans un logement standard de 600mm, comme indiqué Fig. 5, soit sous une cuisineira soit dans une colonne.
2. En insérant le four dans une colonne, il est indispensable de retirer le panneau arrière du meuble pour assurer une ventilation suffisante, et de laisser une ouverture d'au moins 85 - 90mm, comme indiqué Fig. 5.
3. Vérifier que le four a été fixé correctement et d'une façon sûre dans son logement. La fixation du four dans l'armoire se réalise avec 4 vis "A", Fig. 5, une à chaque coin du cadre de la porte du four.

Fig. 5: Distances d'installation pour fours électriques simples de 60 cm de largeur (la forme de la carcasse supérieure peut varier) et de sa fixation dans l'armoire.

A. Le guide de support doit être retiré B. Espace de 75-90 mm entre le mur et l'arrière de l'étagère de support et la base de l'armoire C. Socle D. Face avant du caisson à monter

Fig. 7: Conditions requises de ventilation et de désembouage pour l'installation d'un four électrique simple dans une unité de cuisine standard. Conditions requises de ventilation minimales pour les étagères supérieures, de base et de support de l'arrière de l'unité.

A. Panneau arrêt B. Espace de stockage C. Retirer l'arrière de cette section D. Panneau arrêt E. Espace de stockage F. Socle G. Découpe de ventilation minimum 80 cm2

Fig. 8: Conditions requises de ventilation et de décrochage pour l'installation d'un four électrique simple dans une armoire haute.

Branchement électrique

Avant de brancher l'appareil, vérifier que la tension d'alimentation marquée sur la plaque signalétique coincide bien avec la tension de l'alimentation de réseau.

Pour les installations électriques, le registre NICEIC est recommandé.

Mise en GARDE - cet appareil DOIT etre connecté à la TERRE

Cet appareil doit être câblé à un interrupteur automatique bipolaire de 13 A avec prise protégée, qui ait une séparation de contacts de 3 mm et située dans un endroit facilement accessible près de l'appareil.

Important

Les conducteurs du câble d'alimentation de réseau sont codés par couleurs de la façon suivante:

Vert et jaune - Terre Bleu - Neutre Marron - Ligne

• Le conducteur vert et jaune doit être connecté à la borne marquée d'un "E" ou d'un symbole de terre ou de couleur vert et jaune. Le conducteur bleu doit être connecté à la borne marquée d'un "N". Le conducteur marron doit être connecté à la borne marquée d'un "L".
• À aucun point, le cable ne devra arriver à une température supérieure de 50°C à la température ambiantе.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial fourni par le fabricant ou le service après-vente.

Reemplacement du CABLED alimentation de réseau

Si le câble d'alimentation de réseau doit être remplacé, procéder de la façon suivante:

1. Débrancher l'appareil de l'alimentation, dévisser les vis de fixation etsteroler le panneau arrière.
2. Dévisser les vis de fixation et celles des bornes pour libérer le câble existant.
3. Monter le nouveau câble qui devra remplir les spécifications en rapport avec les Informations Techniques, en assurant la connexion correcte des codes de couleur et que toutes les vis soient correctement serrées.

Maintenance

Avant de réaliser la maintenance, débrancher l'appareil de l'alimentation électrique.

Pendant la période de garantie, demander toutes les interventions nécessaires au Service d'Assistance Technique du fabricant. Tenez compte du fait que l'intervention ou la réparation effectuée par un personnel non autorisé annulera cette garantie.

(Non couvert par la garantie de l'appareil.)

Le four est équipé d'une lampe dont les caractéristiques sont les suivantes: 15 W ou 25 W, 300°C et du type E-14

ATTENTION: Débranchez l'appareil de l'alimentation électrique, retirez la porte du four (comme décrit précédemment) ainsi que les étagères.

Retirez le couvercle protecteur en verre de l'ampoule, en tournant dans le sens contraire à celui des aiguilles d'une montre. Fig. 9 (A)

Dévissez la vieille ampoule et l'éliminez d'une façon sûre et écologique ; la changez pour une du type spécifique dans les Informations Techniques et remontez le protecteur.

NOTE - Le protecteur en verre peut être très sensible; si besoin, utiliser une pince pour le maintenir.

Entretien et remplacement des revêtéments catalitiques

(Quand ils sont montés, les revêtements ne sont pas couverts par la garantie de l'appareil)

Pour maintenir "toujours propres" d'une façon efficace les revêtements, le four doit être chauffé à un minimum de 200°C à condition qu'il existe des taches persistantes, pour éviter qu'elles ne deviennent permanentes.

Si les revêtements deviennent noirs et brillants, ils doivent être changés pour des neufs. Retirer tous les accessoires internes pour faciliter le remplacement des revêtements.

Les revêtements de rechange peuvent être achetés directement au Service de Pièces de Rechange du fabricant (voir détails sur la quatrième page de couverture). Au moment de passer la commande, indiquez les références du type de produit décrit sur la plaque signalétique et/ou le numéro de série de l'appareil.

Informations techniques

Volume utile : 70 litres

Informations électriques

Tension nominale:

220V-240V~50Hz

Connexion d'alimentation : 13 A (interrupteur automatique bipolaire avec prise protégée, avec séparation de contacts de 3 mm)

Absorption de puissance

Élément chauffant supérieur 950 W

Élément chauffant de grill 2000W

Élément chauffant inférieur 1 100 W

Élément chauffant de convection 2000 W

Moteur de convection 33 W

Moteur de la rôtissoire 4,1 W

Ventilateur de refroidissement 23 W

Eclairage du four 25 W

Puissance maximale 2100 W/3000 W

Cable d'alimentation de réseau:

3× 1,5mm^2 type H07RN-F

Ampoule du four:

15 W - 25 W / 300 °C vis du type E-14

Le Fabricant décline toute responsabilité pour les dommages produits à personnes et objets, et qui seraient le résultat d'une installation incorrecte ou impropre de l'appareil.

Le Fabricant se réserve le droit d'apporter, sans besoin de préavis, toutes les modifications qu'il considérerait nécessaires et utiles à ses produits.
