FIM53KCAIXS - Four encastrable INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	INDESIT
Modèle	FIM53KCAIXS
Dimensions du four (HxLxP)	34 x 39 x 44 cm
Volume du four	58 litres
Alimentation	Gaz (butane/propane ou gaz naturel)
Type de gaz compatible	G20 (20 mbar) ou G25 (25 mbar) ; GPL (28-30 mbar)
Puissance du brûleur four	2,80 kW
Plage de température four	140°C (MIN) à 250°C (MAX)
Fonctions principales	Cuisson au four, gril infrarouge, tournebroche (sur certaines positions)
Éclairage intérieur	1 ampoule 230 V, 25 W, culot E14
Minuteur	Mécanique (sonnerie)
Dispositif de sécurité	Sécurité de flamme sur brûleur four (arrêt automatique)
Nettoyage	Parois catalytiques (sur certains modèles) ; nettoyage manuel pour la vitre et les accessoires
Porte du four	Démontable (vitre intérieure amovible pour nettoyage)
Tiroir chauffe-plats	Dimensions utiles : largeur 42 cm, profondeur 44 cm, hauteur 18 cm
Classe d'installation	Classe 2 - sous-classe 1 (encastré entre deux meubles)
Raccordement électrique	230 V ~ 50/60 Hz (pour allumage et éclairage)
Pays d'installation	France (normes NFC 15-100, DTU P45-204)
Directives européennes	2006/95/CE (Basse Tension), 2004/108/CE (CEM), 90/396/CEE (Gaz)

FOIRE AUX QUESTIONS - FIM53KCAIXS INDESIT

Comment adapter le four à un autre type de gaz ?

Pour adapter le four à un gaz différent, il faut remplacer l'injecteur du brûleur du four par celui correspondant au nouveau gaz (voir tableau des caractéristiques). Le réglage du minimum se fait en tournant la vis de réglage du thermostat après avoir laissé le four chauffer 10 minutes à puissance maximale. Cette opération doit être réalisée par un professionnel qualifié.

Quelle est la procédure pour nettoyer la vitre de la porte du four ?

Démontez la porte en ouvrant les crochets des charnières, retirez le profil supérieur et la plaque de verre intérieure. Nettoyez la vitre avec des produits non abrasifs et une éponge douce, puis essuyez avec un chiffon. Remontez en veillant à ce que le texte sur le verre soit lisible. Ne faites pas fonctionner le four sans la vitre intérieure.

Le four ne s'allume pas, que faire ?

Vérifiez que l'alimentation gaz est ouverte et que le bouton du four est enfoncé et tourné vers la position MAX. Si le brûleur ne s'allume pas après plusieurs tentatives, attendez 1 minute avant de réessayer. Si l'appareil est équipé d'un allumage électronique, assurez-vous que la prise électrique est branchée et que le fusible n'a pas sauté. En cas de panne persistante, contactez le service après-vente.

Comment remplacer l'ampoule d'éclairage du four ?

Débranchez le four. Retirez le couvercle en verre du logement de la lampe, dévissez l'ampoule usée et remplacez-la par une ampoule de même type : 230 V, 25 W, culot E14. Remontez le couvercle et rebranchez l'appareil. Utilisez des gants pour protéger vos mains.

Quels récipients utiliser sur la cuisinière ?

Utilisez des casseroles à fond plat avec couvercle, dont le diamètre correspond au brûleur : brûleur rapide (R) : 24-26 cm, semi-rapide (S) : 16-20 cm, auxiliaire (A) : 10-14 cm. Un bon contact améliore le rendement et réduit la consommation de gaz.

Le four surchauffe ou ne chauffe pas assez, que vérifier ?

Vérifiez que le thermostat est réglé correctement et que la porte ferme bien (joints en bon état). Un préchauffage est nécessaire (10 à 15 minutes). Si le problème persiste, le thermostat ou le brûleur peut être déréglé. Faites appel à un professionnel pour un contrôle.

Comment détartrer ou nettoyer l'intérieur du four ?

Nettoyez l'enceinte après chaque utilisation lorsqu'elle est tiède, avec de l'eau chaude et un détergent doux. Pour les taches tenaces, un nettoyant spécial four peut être utilisé. Évitez les produits abrasifs et les éponges métalliques. Si votre four est équipé de parois catalytiques, les graisses se détruisent à haute température ; un cycle à vide à 250°C pendant 60-90 minutes les éliminera.

Quels sont les prérequis d'installation pour ce four encastrable ?

L'appareil doit être installé dans une pièce aérée (au moins 3 m³/h par kW de puissance), avec une ouverture d'air d'au moins 2 cm². Le mur arrière doit être ignifuge (résistant à 90°C). La distance entre le plan de cuisson et un meuble adjacent doit être d'au moins 200 mm. Le raccordement gaz doit être réalisé par un professionnel agréé.

Le minuteur ne sonne pas, comment le régler ?

Le minuteur est mécanique : tournez le bouton dans le sens des aiguilles d'une montre presque à fond pour le remonter, puis tournez en sens inverse pour sélectionner la durée souhaitée. Si la sonnerie ne fonctionne pas, le mécanisme peut être bloqué ; contactez le service après-vente.

Puis utiliser le four comme gril ?

Oui, tournez le bouton du four sur la position Gril (symbole spécifique). Placez la grille au niveau 4 ou 5 et la lèchefrite au niveau 1 pour recueillir les jus. Le gril infrarouge permet de dorer les aliments (roast-beef, côtelettes, saucisses). La porte du four doit rester fermée pour un rendement optimal.

MODE D'EMPLOI FIM53KCAIXS INDESIT

Positionnement et nivellement

Raccordement électrique

Raccordement gaz

Adaptation aux différents types de gaz

Caractéristiques techniques

Tableau Caractéristiques des brûleurs et des

injecteurs

Description de l'appareil, 7

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 8-10

Utilisation du plan de cuisson

Utilisation du four

Programmateur électronique

Tableau de cuisson

Précautions et conseils, 11

Sécurité générale

Mise au rebut

Économies et respect de l'environnement

Nettoyage et entretien, 12

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Remplacement de l'ampoule d'éclairage du four

Assistance

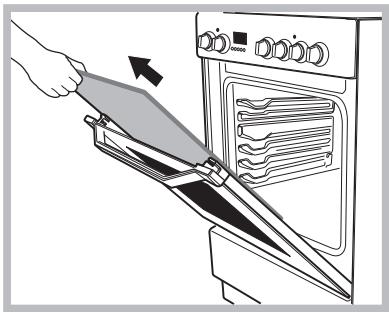

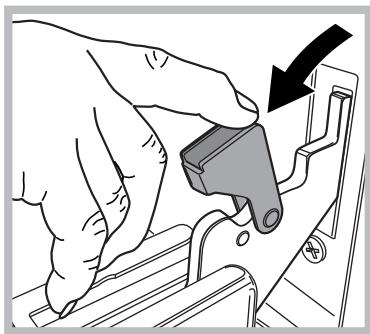

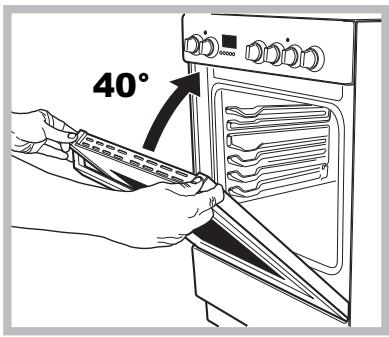

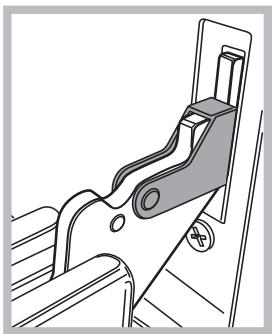

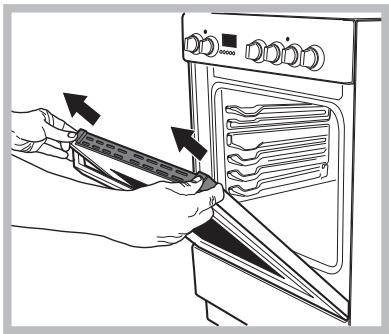

Démontage et remontage de la porte du four

Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil. Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil. L'installation de l'appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. N'importe quelle opération de réglage, d'entretien, etc., doit être effectuée après avoir débranché la prise de la cuisinière.

Conditions réglementaires d'installation

Le raccordement gaz devra être fait par un professionnel qualifié qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre cuisine et vous-même en receviez le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Aération des locaux

L'appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays d'installation. Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité d'air combustible nécessaire à une bonne combustion du gaz (le flux d'air doit être d'au moins 3 m³/h par kW de puissance installée).

Les prises d'air, protégées par des grilles, doivent disposer d'un conduit d'au moins 2 cm2 de section utile et dans une position qui leur évite tout risque d'être bouchées accidentellement, même partiellement (voir figure A).

Ces ouvertures doivent être agrandies de 100% (surface minimale 2 cm2) en cas d'appareils dépourvus du dispositif de sécurité de flamme et quand l'afflux de l'air provient de manière indirecte de

pièces voisines (voir figure B) – à condition qu'il ne s'agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d'incendie – équipées d'un conduit d'aération avec l'extérieur comme décrit plus haut.

Local adjacent

Local à ventiler

Ouverture de ventilation pour l'air comburant

Agrandissement de la fente entre la porte et le sol

Après une utilisation prolongée de l'appareil, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse de ventilateurs éventuels.

Évacuation des fumées de combustion

La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion réalisé au moyen d'une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction lorsque l'on allume l'appareil (voir figures).

Evacuation directement à l'extérieur

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G. P. L. doivent donc prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer des bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Gardez la bouteille que vous êtes en train d'utiliser, loin de sources de chaleur (four, cheminée de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

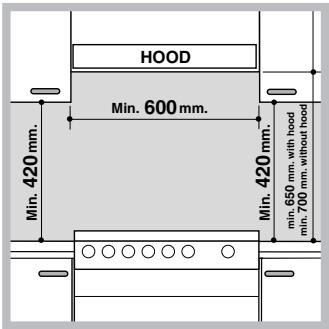

Positionnement et nivellement

L'appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Assurez-vous que le mur en contact avec la paroi arrière de l'appareil est réalisée en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains);
• si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l'appareil;

• si la cuisine est installée sous un élément suspendu, il faut que ce dernier soit placé
• ne placez pas de

rideaux derrière la cuisinière ou sur ses côtés à moins de 200 mm de distance; - pour l'installation de hottes, conformez-vous aux instructions de leur notice d'emploi.

Nivellement

Pour permettre l'appareil bien à plat, vissez les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisine (voir figure).

Montage des pieds par encastrement sous la base.

Raccordement électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir tableau des caractéristiques techniques).

En cas de raccordement direct au réseau, il faut

intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes NFC 15-100 (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiantes.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• La prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni piégé ni excessivement écrasé. ! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien/agréé.

! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l'appareil au réseau de distribution du gaz ou à la bouteille de gaz, utilisez un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Assurez-vous auparavant que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si l'alimentation s'effectue avec du gaz liquide en bouteille, utilisez des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, l'alimentation du gaz est orientable latéralement*: inversez l'écrou annelé avec le bouchon de fermeture et remplacez le joint d'étanchéité (fourni avec l'appareil).

Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l'énergie et une plus longue durée de vie de l'appareil, vérifie que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).

*N'existe que sur certains modèles

Raccordement gaz par tuyau flexible en caoutchouc

Assurez-vous que le tuyau est bien conforme aux normes applicables dans le pays d'installation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas d'alimentation au gaz liquide ; 13 mm en cas d'alimentation au gaz naturel.

Après avoir effectué le raccordement, assurez-vous que le tuyau :

• ne touche en aucun point à des parties pouvant atteindre plus de 50°C
• ne soit pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements;
• ne risque pas d'entrer en contact avec des corps tranchants, des arêtes vives, des parties mobiles et ne soit pas écrasé;
• puisse être facilement contrôlé sur toute sa longueur pour vérifier son état de conservation;
• ait moins de 1500mm de long;
• soit bien fixé à ses deux extrémités à l'aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.

Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisine est installée dans des conditions de classe 2 - sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (voir ci-dessous).

Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Assurez-vous que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d'installation.

Pour installer le tuyau, enlevez l'embout annelé équipant l'appareil (le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique).

Procédez au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d'extension maximale. Veillez à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifie l'étanchéité de tous les raccords en utilisant une solution savonneuse,

n'utilisez jamais de flamme.

Adaptation aux différents types de gaz

L'appareil peut être adapté à un type de gaz autres que celui pour lequel il a été conscience (indiqué sur l'étiquette)

de réglage sur le couvercle.

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson:

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs

de leur logement;

1. Dévissez les injecteurs à l'aide d'une clé à tube de 7mm (voir figure), et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs);

3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. Placez le robinet sur la position minimum ; 2. Enlevez le bouton et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à obtenir une petite flamme régulière ; ! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre ; 3. Vérifief si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s'éteint pas.

Les brûleurs du plan de cuisson ne nécessitant pas de réglage de l'air primaire.

Adaptation du four

Remplacement du brûleur du four:

1. enlever le tiroir chauffe-plats;
2. Enlever la protection coulissante A (voir figure);

1. déposer le brûleur du four après avoir enlevé la vis V (voir figure);

pour simplifier cette opération, démonter la porte du four.

1. dévisser l'injecteur du brûleur à l'aide de la clé à tube spéciale pour injecteurs (voir figure) ou d'une clé à tube de 7 mm et le remplacer par l'injecteur adapté au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs).

Réglage du minimum du brûleur du four à gaz :

1. Allumer le brûleur (voir Mise en marche et Utilisation);
2. amener la manette sur la position minimum (MIN) après l'avoir laissée pendant environ 10 minutes sur la position maximum (MAX);
3. enlever le bouton;
4. agir sur la vis de réglage positionnée à l'extérieur de la tige du thermostat (voir figure) jusqu'à obtenir une petite flamme régulière.

En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre;

1. vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne s'éteint pas.

Tableau des caractéristiques des brûleurs et des injecteurs

Tableau 1				Gaz liquide				Gaz naturel
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.* )		Bipasse 1/100 (mm)	injecteur 1/100 (mm)	débit* g/h **	**	injecteur 1/100 (mm)	débit* l/h G20	débit* l/h G25
		Nomin.	Réduit.
Rapide (Grand)(R)	100	3,00	0,7	41	87	218	214	128	286	332
Semi Rapide (Moyen)(S)	75	1,90	0,4	30	70	138	136	104	181	210
Auxiliaire (Petit)(A)	51	1,00	0,4	30	52	73	71	76	95	111
Four	-	2,80	1,0	46	80	204	200	119	267	288
Pressions d'alimentation	Nominale (mbar)					28-30	37		20	25
	Minimum (mbar)					20	25		17	20
	Maximum (mbar)					35	45		25	30

• A 15^ et 1013 mbar-gaz sec Propane P. C. S. = 50,37 MJ/Kg Butane P. C. S. = 49,47 MJ/Kg Naturel G20 P. C. S = 37,78 MJ/m³

I5GGC1G FR

I5GGC1G.1 FR

IW5GGC1G FR

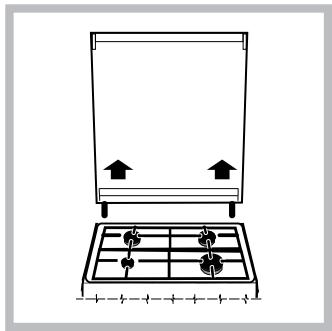

ATTENTION! Le couvercle en verre* peut se casser s'il est chauffé. Il faut éteindre tous les brûleurs et les plaques électriques avant de le fermer.

CHARACTERISTIQUES TECHNIQUES
Dimensions du Four HxLxP	34x39x44 cm
Volume	58 l
Dimensions utiles du tiroir chauffe- plats	largeur 42 cm profondeur 44 cm hauteur 18 cm
Brûleurs	adaptables à n'importequel type de gaz parmi leursindiqués sur l'étiquette collée à l'intérieur du portillon ou sur la paroi intérieure gauche (visible après avoir sorti le tiroir chauffe-plats).
CE	Directives Communautaires 2006/95/EC du 12/12/06 (Basse Tension) et modifications suivantes - 2004/108/EC du 15/12/04 (Compatiblete Electromagnétique) et modifications suivantes - 90/396/EEC du 29/06/90 (Gaz) et modifications suivantes - 93/68/EEC du 22/07/93 et modifications suivantes - 2002/96/CE 1275/2008 (Stand-by/ Off mode)
ÉTIQUETTE ÉNERGIE et ÉCOCONCEPTION	Directive de l'UE n°65/2014 intégrant la Directive 2010/30/UE. Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 15181 Norme EN 30-2-1

*N'existe que sur certains modèles

Vue d'ensemble

Tableau de bord

Allumage des brûleurs

Un petit cercle plein près de chaque manette BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :

1. approchez une flamme ou un allume-gaz;
2. poussez sur le manette du BRULEUR tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au symbole grande flamme
3. pour régler la puissance de la flamme souhaitée, tournez le manette BRULEUR dans le sens inverse des aiguilles d'une montre : sur la position minimum, sur la position maximum ou sur une position intermédiaire.

Si l'appareil est équipé d'un allumage électronique* (C) il suffit de pousser et de tourner en même temps dans le sens inverse des aiguilles d'une montre le bouton BRULEUR sur le symbole petite flamme, jusqu'à l'allumage. Il peut

Arriver que le brûleur s’éteigne lorsque vous lâchez le bouton. Dans ce cas, essayez à nouveau en poussant plus longtemps sur le bouton.

En cas d'extinction accidentelle des flammes, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Si l'appareil est équipé d'un dispositif de sécurité* (X) de flamme, poussez sur le manette BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.

Pour éteindre le brûleur, tournez le bouton jusqu'à la position d'arrêt ●.

Conseils pratiques pour l'utilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d'un diamètre adapté au brûleur :

Brûleurs	Récipients (cm)
Rapide (R)	24 - 26
Semi-rapide (S)	16 - 20
Auxiliaire (A)	10 - 14

Pour désigner le type de brûleur, reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”.

Utilisation du four

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

! Avant toute utilisation, vous devez impérativement enlever les films plastiques situés sur les côtés de l'appareil

! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail. N'utilisez la position 1 du four qu'en cas de cuissons au tournebroche.

Allumage du four

Pour allumer le brûleur du four, approchez une flamme ou un allume-gaz de l'orifice F (voir figure), poussez sur le bouton FOUR et tournez-le en même temps dans le sens inverse des aiguilles d'une montre jusqu'à la position MAX.

! Le four étant équipé d'un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.

! En cas d'extinction accidentelle de flamme, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tourner le bouton jusqu'à la position d'arrêt ●.

Réglage de la température

Pour sélectionner la température de cuisson souhaitée, tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre. Les températures sont indiquées sur le tableau de bord et vont d'un MIN (140°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré près.

Éclairage du four

Pour le brancher, amener le bouton FOUR sur une position autre que la position "0". Il reste allumé tant que le four ou le grill est en marche.

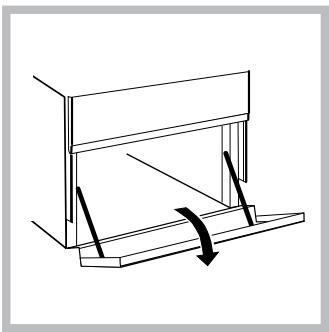

Niche inférieure*

Une niche aménagée au-dessous du four peut être utilisée pour entreposer ou des casseroles. Pour ouvrir le volet, faites-le pivoter vers le bas (voir figure).

Ne stockez pas de matériel inflammable dans la niche du bas.

Les modèles de cuisinière à gaz sont équipés d'une protection coulissante A qui sert à protéger la niche du bas contre la chaleur produite par le brûleur (voir figure).

Pour enlever la protection coulissante "A", dévissez la vis S (voir figure). Pour la remonter, fixez-la à l'aide de la vis S.

Avant toute utilisation du four, assurez-vous que la protection coulissante est fixée.

correctement.

Minuteur

Pour actionner le Minuteur, procédez comme suit :

1. Faites faire au bouton MINUTEUR un tour presque complet dans le sens des aiguilles d'une montre pour remonter la sonnerie; 2. Tournez le bouton MINUTEUR dans le sens inverse des aiguilles d'une montre pour sélectionner la durée désirée.

Grille

Tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre jusqu'à la position pour brancher le grill à rayons infrarouges. Le grill vous permet de dorer vos préparations en surface, il est tout particulièrement recommandé pour la cuisson de roast-beef, rôtis, côtelettes, saucisses. Placez la grille au niveau 4 ou 5 et la lèchefrite au niveau 1 pour recueillir les jus de cuisson et éviter la formation de fumée.

Le fonctionnement du grill est signalé par le voyant GRIL. Pour la cuisson au gril, la porte du four doit être fermée, vous obtiendrez plusieurs résultats et ferez des économies d'énergie (10% environ).

Tableau de cuisson

Aliments	Poids (Kg)	Niveau enfournement	Préchauffage (minutes)	Température préconisée (°C)	Durée cuisson (minutes)
Pâtes
Lasagnes	2.5	4	200-210	10	75-85
Cannelloni	2.5	4	200	10	50-60
Gratin de pâtes	2.5	4	200	10	50-60
Viande
Veuau	1.5	3	200-210	10	95-100
Poulet	1.5	3	210-220	10	90-100
Canard	1.8	3	200	10	100-110
Lapin	2.0	3	200	10	75-85
Porc	2.1	3	200	10	70-80
Agneau	1.8	3	200	10	100-105
Poisson
Maquereaux	1.1	3	180-200	10	45-50
Denté	1.5	3	180-200	10	45-55
Truite en papillote	1.0	3	180-200	10	45-50
Pizza
Napolitaine	1.0	4	210-220	15	20-25
Gâteaux
Biscuits	0.5	4	180	15	25-30
Tarte	1.1	4	190	15	40-45
Tartes salées	1.0	4	180	15	50-55
Gâteaux levés	1.0	4	170	15	40-45

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité.

Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été créé pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereuse. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles). Éloignez les enfants.
• Évitez que le cordon d'alimentation d'autres petits électroménagers touche des parties chaudes de l'appareil.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
• Évitez de fermer le couvercle en verre du plan de cuisson (équipant certains modèles) si les brûleurs sont allumés ou encore chauds. Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• N'utilisez pas de solutions inflammables (alcool, essence...) à proximité de l'appareil lorsqu'il est en marche.
• Ne stockez pas de matériel inflatable dans la niche de rangement du bas ou dans le four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Lorsque l'appareil n'est pas utilisé, assurez-vous que les boutons sont bien sur la position ● et que le robinet du gaz est fermé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Faites appel au service d'assistance.
• Ne posez pas d'objets lourds sur la porte du four ouverte.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités ermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l'achat d'un nouvel appareil de même type. Tous les principaux fabricants d'électroménagers s'appliquent à créer et gérer des systèmes de collecte et d'élimination des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne pas utiliser de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essue-tout.
• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Rincez abondamment et essuyez soignement. N'utilisez ni poudres abrasives ni produits corrosifs.
• Les grilles, les chapeaux, les couronnées et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Lavez-les à l'eau chaude additionnée d'un détergent non abrasif, éliminez toute incrustation et attendez qu'ils soient parfaitement secs avant de les remonter.
• Dans le cas de tables équipées d'allumage automatique, nettoyer fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifier que les orifices de sortie du gaz ne sont pas bouchés.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Évitez tout produit abrasif.
• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non gratantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériel abrasifs ou de racloirs métalliques aigus qui risquent de rayer la surface et de briser le verre.
• Les accessoires peuvent être lavés comme de la vaisselle courante, y compris en lave-vaiselle.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Le couvercle

Pour le nettoyage des modèles équipés de couvercle en verre, utilisez de l'eau tiède. Évitez tout produit abrasif. Vous pouvez déposer le couvercle pour simplifier le nettoyage de la zone arrière du plan de cuisson : ouvrez-le complètement et tirez.

vers le haut (voir figure).

Évitez de refermer le couvercle si les brûleurs sont allumés ou encore chauds.

Contrôler les joints du four

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Entretien des robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Remplacement de l'ampoule d'éclairage du four

1. Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).
2. Dévissez l'ampoule et remplacez-la par une autre de même type : tension 230 V,

puissance 25 W, culot E14.

3. Remontez le couvercle et rebranchez le four au réseau électrique.

Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Démontage et remontage de la porte du four :

1. Ouvrir la porte
2. Faire pivoter à l'arrière les crochets des charnières de la porte du four (voir photo)

1. Refermer la porte jusqu'à l'arrêt du crochet (la porte restera ouverte à environ) (voir photo)

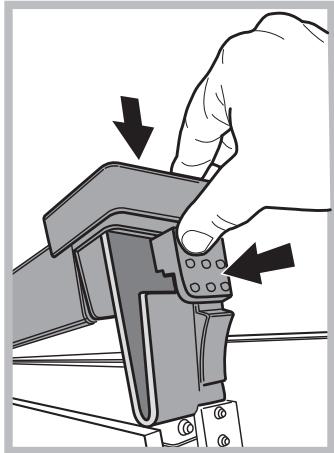

1. Appuyer sur les deux boutons placés sur le profil supérieur et retirer le profil (voir photo)

1. Retirer la plaque de verre, procéder au nettoyage comme indiqué au chapitre : « Nettoyage et entretien »

1. Remonter la vitre.

Attention! four ne doit pas être utilisé avec intérieure verre de portière enlevé!

ATTENTION! Lors du remontage de la porte interieure verre, insérer le panneau de verre correctement, de sorte que le texte écrit sur le panneau n'est pas inversé et peut être facilement lu.

1. Remonter le profil, un clic signale si la pièce est positionnée comme il faut.
2. Ouvrir la porte complètement.
3. Refermer les cavaliers (voir photo).

Il est à présent possible de fermer complètement la porte, pour faire fonctionner le four.

Nettoyage automatique du four par catalyse*

Dans certains modèles de four, les parois verticales intérieures sont revêtues d'un émail poreux dit émail catalytique. Il a pour propriété de détruire les corps gras sous l'effet de la chaleur. Ceci est possible quand la température des parois dépasse 170°C. En fin de cuisson, s'il y a encore des traces de graissé sur les parois catalytiques, continuez à faire fonctionner le four, à vide, porte fermée, en amenant le bouton FOUR sur la position MAX, pendant un laps de temps compris entre 60 et 90 minutes selon le degré de salissure. Vous pouvez accélérer le dégraissage en nettoyant les projections alimentaires plus importantes avec un peu d'eau chaude et un rose souple. ! L'émail catalytique est résistant mais il faut éviter : de gratter l'émail avec des objets tranchants (couteaux...) et d'utiliser des détergents ou des produits de nettoyage abrasifs, les propriétés autonettoyantes de l'émail risqueraient autrement d'être détruites irrémédiablement.

*N'existe que sur certains modèles

Économies et respect de l'environnement

• Évitez, dans la mesure du possible, de préchauffer le four et veuillez toujours le remplir. Ouvrez le moins possible la porte de votre four, car chaque ouverture laisse échapper la chaleur. Pour faire des économies considérables d'énergie, éteignez le four cinq à dix minutes avant la fin du temps de cuisson programmé et utilisez la chaleur dégagée par le four.
• Gardez les joints propres et bien rangés afin d'éviter toute perte d'énergie par la porte.
• Si vous avez souscrit un plan tarifaire particulier auprès de la compagnie d'électricité, vous pouvez économiser en faisant fonctionner votre appareil lorsqu'énergie vous revient moins chère.
• La base de votre casserole ou de votre poêle doit couvrir la plaque chauffante. Si elle est plus petite, une quantité précieuse d'énergie sera perdue et les casseroles qui débordent laisseront des résidus incrustés qui peuvent être difficiles à enlever.
• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d'eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d'énergie. Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférible d'utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l'énergie.
