MODE D'EMPLOI MASTER CHEF DELUXE 90 AGA

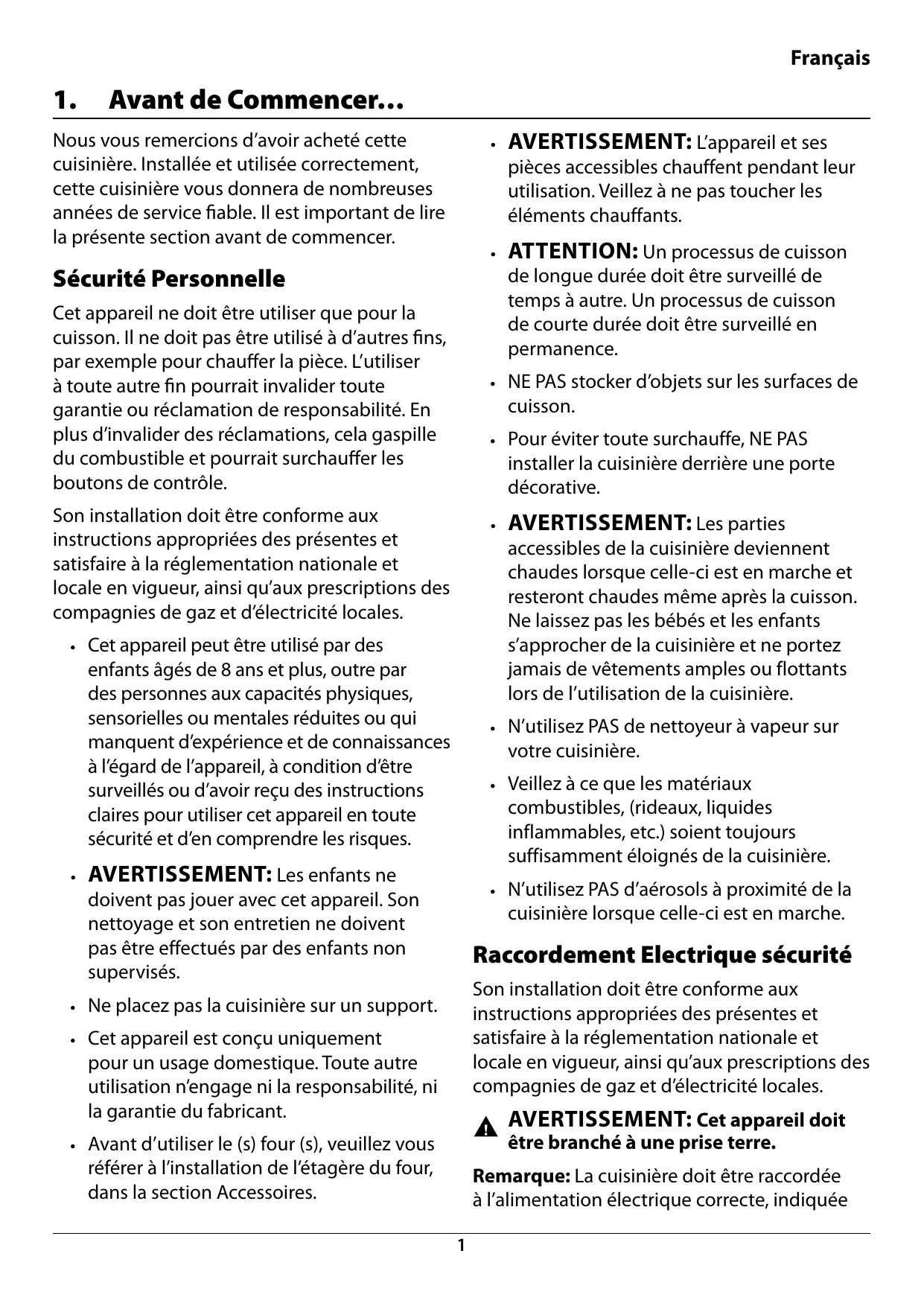

à toute autre fin pourrait invalider toute garantie ou réclamation de responsabilité. En plus d’invalider des réclamations, cela gaspille du combustible et pourrait surchauffer les boutons de contrôle. Son installation doit être conforme aux instructions appropriées des présentes et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu’aux prescriptions des compagnies de gaz et d’électricité locales. •

Ne placez pas la cuisinière sur un support.

Cet appareil est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant.

Ne laissez pas les bébés et les enfants s’approcher de la cuisinière et ne portez jamais de vêtements amples ou flottants lors de l’utilisation de la cuisinière.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, outre par des personnes aux capacités physiques, sensorielles ou mentales réduites ou qui manquent d’expérience et de connaissances

à l’égard de l’appareil, à condition d’être surveillés ou d’avoir reçu des instructions claires pour utiliser cet appareil en toute sécurité et d’en comprendre les risques.

Dans votre intérêt et par souci de sécurité, légalement, tous les appareils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.

L’utilisation d’un appareil de cuisson produit de la chaleur et de l’humidité dans la pièce contenant l’appareil. Par conséquent, veillez à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure.

Un appareil utilisable avec du gaz de pétrole liquéfié (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol.

Si vous Sentez une Odeur de Gaz

N’actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre

N’utilisez pas de flammes nues

Avant d’utiliser votre cuisinière pour la première fois, veillez à ce que l’intégralité de l’emballage ait été retiré, puis pour chasser les odeurs issues de la fabrication, allumez tous les fours sur 200°C et laissez-les en fonctionnement pendant au moins 1 heure. Avant la première utilisation du gril, allumezle et faites-le marcher pendant 30 avec la lèchefrite bien en place, et en laissant la porte du gril ouverte. 3

La pression accumulée à l’intérieur des récipients peut les faire éclater et blesser l’utilisateur.

N’utilisez pas des casseroles instables.

Tournez toujours les manches des récipients de cuisson vers l’intérieur de la table de cuisson.

Ne laissez jamais la table de cuisson en marche sans surveillance si les brûleurs sont réglés sur maximum. Le débordement des récipients peut produire de la fumée et des taches de gras qui risquent de s’enflammer. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l’huile au-delà du point de fumée.

Conseils Relatifs à la Four

AVERTISSEMENT: Risque d’incendie : n NE PAS stocker d’objets sur les surfaces de cuisson.

Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la 4

Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la 5

Notez que cet appareil électroménager la possibilité d’un ventilateur. Lorsqu’un four ou une grille est en fonctionnement le ventilateur fonctionnera pour refroidir la commande et les boutons de commandes.

Entretien de la Cuisinière

En raison de la condensation de vapeur pendant la cuisson, vous devrez peut-être essuyer (avec un chiffon doux) des gouttelettes d’eau présentes sur la garniture extérieure du four. Cette précaution contribuera également à prévenir les taches et la décoloration de l’extérieur du four dues aux vapeurs de cuisson.

Un gril coulissant Un four multifonctions Un four ventilé

Brûleurs de Table de Cuisson

Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur est doté d’un dispositif de sécurité spécial qui coupe l’alimentation en gaz en cas d’extinction de la flamme. Lorsque vous appuyez sur un bouton de la table de cuisson, une étincelle se produit à chaque brûleur – ce qui est tout à fait normal. N’essayez jamais de démonter ou de nettoyer autour d’un brûleur lorsqu’un autre brûleur est allumé. Vous risqueriez de recevoir une décharge électrique. Pour allumer un brûleur, appuyez sur le bouton de commande associé et mettez-le sur le symbole grande flamme (H) (Fig.2.2).

(Fig.2.6). Ces dispositifs diminueront les performances de la cuisinière et risquent d’endommager les grilles de la table de cuisson.

ArtNo.311-0004 Tipping wok

N’utilisez pas des récipients de cuisson instables ou déformés susceptibles de se renverser, ni des récipients de cuisson

à fond de très petit diamètre (casseroles à lait, pocheuses individuelles, etc.) (Fig.2.7).

Le diamètre minimum recommandé pour les récipients de cuisson est de 120 mm. Le diamètre maximum pour les récipients de cuisson est de 260 mm.

N’UTILISEZ PAS de récipients de cuisson de diamètre supérieur à celui du foyer.

Support Spécial de Wok (option)

Fonction de cuisson complète; parfaite pour les rôtis et la pâtisserie Fonction de cuisson complète pour Four les rôtis et la pâtisserie dans la partie conventionnel inférieure du four Pour gratiner les plats recouverts de Elément gratineur fromage Four ventilé mixte

Le four multifonctions a trois fonctions de cuisson principales : cuisson ventilée, cuisson ventilée mixte et cuisson conventionnelle. Utilisez ces fonctions pour effectuer l’essentiel de la cuisson.

Le four multifonctions permet de nombreuses utilisations variées. Nous vous conseillons de bien surveiller la cuisson jusqu’à ce que vous soyez familiarisé avec chaque fonction. N’oubliez pas : toutes les fonctions ne conviennent pas à tous les types d’aliments. N’oubliez pas : toutes les cuisinières sont différentes – les températures de vos nouveaux fours peuvent être différentes de celles de votre ancienne cuisinière.

Fonctions du Four Multifonctions

Le réglage Réponse Rapide permet un préchauffage ultrarapide du four. Elle utilise l’élément du four ventilé et la chaleur supplémentaire d’un des éléments de la voûte du four. Les fours ventilés préchauffent rapidement, mais la fonction Réponse Rapide accélère le préchauffage pour vous permettre de commencer la cuisson plus rapidement. Pour utiliser la fonction Réponse Rapide, il suffit de tourner le bouton de commande de fonction sur R et de régler à la température requise. Le voyant sur le panneau de commande à côté du symbole R s’allumera. Lorsque le four atteint la température requise, l’élément supérieur s’éteint et le témoin s’éteint. La température du four est ensuite maintenue par l’élément et par le ventilateur du four ventilé. Si vous choisissez de placer des aliments dans le four froid avant la cuisson tout en utilisant la fonction Réponse Rapide, veillez à ce que les gâteaux, etc. ne soient pas placés trop haut dans le four.

La cuisson par four ventilé est particulièrement utile pour la cuisson simultanée d’aliments sur plusieurs grilles et est une excellente fonction « polyvalente ». Vous devrez peut-être diminuer la température de 10 °C environ pour des plats que vous aviez l’habitude de cuire dans un four conventionnel.

L’élément supérieur exposé risquant de cuire certains aliments trop rapidement, nous vous recommandons de placer les aliments dans la partie inférieure du four. Vous devrez peut-être aussi diminuer la température du four.

Elément Gratineur Cette fonction utilise uniquement l’élément situé dans la voûte du four. C’est une fonction utile pour gratiner ou finir des gratins de pâtes, des légumes en sauce et des lasagnes, le plat à gratiner étant déjà chaud avant la mise en marche de l’élément supérieur. Chaleur Inférieure Cette fonction utilise uniquement l’élément inférieur. Elle permettra de dorer le fond de votre pizza ou de votre quiche ou de terminer la cuisson d’un fond de tarte sur une grille inférieure. C’est également une chaleur douce, parfaite pour le mijotage de plats placés au milieu du four ou pour réchauffer des assiettes.

Si vous souhaitez préchauffer le four, attendez que le voyant s’éteigne avant de mettre le plat au four.

Gril Ventilé Cette fonction commande le ventilateur pendant que l’élément chauffant supérieur est en marche. On obtient ainsi une chaleur plus uniforme, moins intense que celle d’un gril conventionnel. Pour obtenir les meilleurs résultats possibles, placez les aliments à griller sur une grille sur un plat à rôtir qui doit être plus petit qu’une lèchefrite de gril conventionnel. Ceci assure une meilleure circulation de l’air. Ce type de cuisson est idéal pour les morceaux de viande ou de poisson épais, car la circulation de l’air diminue l’intensité de la chaleur du gril.

Les fonctions Elément Gratineur et Chaleur Inférieure sont des adjonctions utiles à votre four et vous permettent de finir vos plats à la perfection. Vous constaterez rapidement que leur utilisation contribue à étendre vos compétences culinaires.

Décongélation Avec cette fonction, le ventilateur du four brasse uniquement de l’air froid. Assurez-vous que la commande de température est réglée sur 0° et qu’aucune chaleur n’est appliquée. Cette fonction permet de décongeler des aliments, en petites quantités, par exemple des desserts, gâteaux à la crème, morceaux de viande, poisson et volaille.

La porte du four doit être fermée pendant la cuisson au gril pour éviter un gaspillage d’énergie.

Vous constaterez que vous devrez moins surveiller et tourner les aliments cuits de cette façon. Ce type de cuisson nécessite un préchauffage du four. Pour obtenir les meilleurs résultats, nous vous recommandons de ne pas placer le plateau du gril sur la grille la plus élevée. Four Ventilé Mixte Cette fonction commande le ventilateur et brasse l’air chauffé par les éléments chauffants de la voûte et de la sole du four. Cette fonction, qui combine la cuisson ventilée et la cuisson conventionnelle (chaleur supérieure et inférieure), est un moyen de cuisson idéal pour les aliments volumineux (gros rôti, par exemple) pour lesquels une cuisson complète est très importante.

Ce type de décongélation accélère le processus de décongélation et protège les aliments des mouches. Placez les morceaux de viande, poisson et volaille sur une grille, au-dessus d’une plaque prévue pour l’égouttement. N’oubliez pas de nettoyer la grille et la plaque après décongélation.

On peut également faire cuire des plats simultanément sur deux grilles, mais les plats devront être intervertis pendant la cuisson, car, avec cette fonction, la chaleur est plus intense dans la voûte du four qu’au niveau de la sole.

La porte du four doit être fermée pendant la décongélation.

Des aliments plus volumineux, tels que des poulets entiers et des rôtis, ne doivent pas être décongelés de cette façon. Nous vous conseillons de les décongeler au réfrigérateur.

Ce mode de cuisson est intensif et rapide; surveillez les aliments cuits de la sorte jusqu’à ce que vous soyez familiarisé avec cette fonction.

Four Conventionnel (Chaleur de Voûte et de Sole) Cette fonction combine la chaleur fournie par les éléments supérieurs et inférieurs. Elle est particulièrement utile pour la cuisson d’aliments rôtis et des pâtes à tartes, gâteaux et biscuits.

Ne décongelez pas des aliments dans un four tiède ou à côté d’un four en marche ou encore chaud.

Vérifiez que les aliments à base de produits laitiers, la viande et la volaille sont complètement décongelés avant de les cuire.

Les aliments cuits sur la grille supérieure gratineront et doreront plus rapidement que ceux placés sur la grille inférieure car la chaleur est plus intense dans la voûte du four qu’au niveau de la sole, comme dans le cas de la fonction

N’oubliez pas : toutes les cuisinières sont différentes – les températures de vos nouveaux fours peuvent être différentes de celles de votre ancienne cuisinière.

Fonctionnement du Four

Fonctionnement du Four Ventilé

Mettez le bouton du four sur la température requise (Fig.2.10).

Le four multifonctions est doté de deux commandes, un sélecteur de fonction et un bouton de réglage de température (Fig.2.11).

Sélecteur de température

Tournez le sélecteur de fonction pour le mettre sur une fonction de cuisson. La Fig.2.12 montre le réglage pour la cuisson au four à convection. Mettez le bouton de réglage de température du four sur la température requise.

Si l’éclairage est défectueux, mettez la cuisinière hors tension avant de changer l’ampoule. Pour des informations détaillées sur la façon de changer une ampoule de four, reportez-vous à la section « Dépannage ».

Tirez entièrement sur les glissières télescopiques pour qu’elles soient complètement dépliées. Tout en tenant l’étagère au-dessus des glissières, inclinez l’avant vers le bas et placez sur l’avant des glissières. Posez l’étagère à plat. Appuyez sur l’arrière de l’étagère pour qu’elle se fixe en place.

Retirer une Etagère des Glissières Télescopiques pour Etagères 1. Faites glisser le support sur les glissières. Tout en maintenant une des glissières en toute sécurité, soulevez avec précaution l’arrière du support vers le haut: le support sera éjectée de l’onglet de retenue central. Répéter cette action sur le côté oppose. 2.

1. Tout d’abord, enlevez l’étagère conformément aux consignes fournies dans la section « Retirer une étagère des glissières télescopiques pour étagères ».

Placez un doigt sous la glissière télescopique et faites-la se lever.

La sonde sert à mesurer la température interne de la viande, du pain ou d’autres aliments cuisinés.

IMPORTANT : Veiller à utiliser uniquement une sonde certifiée AGA (référence : P068958). Une sonde non certifiée ne fonctionnera pas.

Régler la température de la sonde pour arrêter le four

Pour de meilleurs résultats, allumer le four pour effectuer un pré-chauffage. Réglez le four à la température de cuisson désirée.

L’horloge affichera la température actuelle de la sonde et la température à atteindre pour l’arrêt (Fig. 4.2). La plage de température d’arrêt peut être réglée entre 30 ºC et 99 ºC. Pour régler la température d’arrêt, appuyer sur les boutons [+] ou [-] (Fig. 4.2). Le four continuera la cuisson jusqu’à ce que la température de la sonde atteigne la température d’arrêt. Une alarme sonnera et le four arrêtera la cuisson. Appuyer sur un bouton pour arrêter l’alarme. Retirer du four l’aliment cuit et la sonde.

Veiller à ce que le four soit arrêté et que la sonde soit retirée de la prise électrique sur le côté du four, sinon la cuisson continuera afin de maintenir la température d’arrêt de la sonde.

Si vous souhaitez poursuivre la cuisson sans la sonde, veillez à débrancher la sonde de sa prise.

Required probe sonde requise temperature

ASTUCES En appuyant sur le mode [M] pendant le décompte du rappel de minuterie, il est possible de visualiser le temps restant ou d’ajuster le temps du décompte à l’aide des boutons [+] ou [-].

Appuyer sur le bouton mode [M] une fois (Fig. 5.2).

Le symbole de la cloche [ ] clignotera sur l’écran. Sélectionner le compte à rebours souhaité entre 00.01 h et 23.59 h à l’aide du bouton [+] (Fig. 5.3). Le compte à rebours débutera automatiquement et le symbole [ ] s’affichera à l’écran.

Une fois le temps indiqué écoulé, une alarme sonnera.

• Le « temps de cuisson », c’est-à-dire la durée pendant laquelle vous voulez que le four fonctionne.

AUTO est Affiché, et vous Voulez Remettre le Four sur Fonctionnement Manuel Vous pouvez annuler tout réglage automatique en appuyant simultanément sur les boutons [+] et [-]. ArtNo.306-0001 - 3-button clock

Changer la fréquence de l’alarme

Il est possible de changer la fréquence de l’alarme.

« accélérée » en utilisant de plus petites quantités ou des plats de cuisson plus grands.

Veillez à ce que les grilles soient toujours insérées à fond dans le four.

Placez les plaques de cuisson, plats à rôtir, etc., à niveau, au centre des grilles du four. Placez les autres plats au centre sur les grilles. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les aliments.

Evitez d’utiliser des aliments rapidement périssables (poisson, porc, etc.) si vous prévoyez une longue période d’attente, surtout par temps chaud.

Pour un dorage homogène, la taille maximum recommandée de s plats est :

Décongelez complètement les volailles entières avant de les mettre au four. Assurez-vous que les viandes et volailles sont bien cuites avant de les servir.

• Laissez toujours un « doigt de largeur » entre des plats placés sur une grille de four. Ceci afin de faciliter la circulation de chaleur autour des plats.

• Pour réduire les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d’un rôti, séchez soigneusement les légumes ou enduisez-les d’un peu d’huile à friture. • Placez les plats susceptibles de bouillir et déborder pendant la cuisson sur une plaque de cuisson. • Le four produit assez de chaleur pendant la cuisson pour réchauffer des assiettes placées dans l’enceinte du gril. • Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque. • Les panneaux internes autonettoyants (voir la section « Nettoyage de la Cuisinière ») sont plus efficaces lorsqu’on évite les projections grasses. Couvrez la viande pendant la cuisson.

Suivre les temps de cuisson

25-30 minutes par 500g. indiqués sur l’emballage. Avant la cuisson, decongelez 20 minutes par 500g. completement les rotis et volailles 2-4 heures selon la recette. congeles.

Lors de la cuisson à deux étages, les plaques doivent être inversées après environ la moitié du temps de cuisson.

Les têtes et chapeaux de brûleurs sont démontables pour faciliter le nettoyage.

Ne lavez pas les têtes de brûleur au lave vaisselle.

ArtNo.311-0029 - Burner base & head alignment

Lorsque vous remettez une tête de brûleur, assurez-vous qu’il se place correctement sur la base (Fig. 8.1). Si vous examinez la partie inférieure du chapeau du brûleur, vous pourrez voir deux petits « ergots » insérables dans les deux encoches sur le socle du brûleur (Fig. 8.2).

Assurez-vous que les orifices de brûleur ne sont pas obstrués. En cas d’obstruction des orifices, retirez les particules tenaces à l’aide d’un bout de fusible.

Nettoyez toujours la plaque à griller après usage. Attendez qu’elle soit complètement refroidie avant de la retirer. Plongez la plaque dans de l’eau savonneuse chaude. Utilisez un chiffon doux ou, dans le cas de taches tenaces, une brosse à vaisselle en nylon. REMARQUE: si la plaque chauffante est lavée dans un lave-vaisselle, il est possible que des résidus apparaissent à l’arrière. Ceci est normal et n’affectera pas les performances de votre plaque chauffante.

Pour chaque côté, soutenez la glissière latérale d’une main et, de l’autre, soulevez le support pour le dégager des clips latéraux (Fig. 8.5).

Par sécurité, repoussez les glissières latérales dans l’enceinte du gril.

Pour faciliter le nettoyage de l’enceinte du gril, vous pouvez retirer les glissières latérales en les décrochant des côtés de l’enceinte (Fig. 8.6) et essuyer les côtés avec un chiffon doux imbibé de détergent doux.

N’utilisez pas des produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable brossé. Les meilleurs résultats s’obtiennent avec des détergents liquides. ArtNo.331-0005 Removing the grill rail

Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chiffon doux imbibé d’eau savonneuse chaude. Veillez à prévenir toute infiltration d’eau dans l’appareil.

Après nettoyage, lustrez à l’aide d’un chiffon sec. Le nettoyage automatique des panneaux est plus efficace à une température supérieure à 200 °C. Si, en général, vous utilisez le four à des températures inférieures, retirez occasionnellement les panneaux et essuyez-les avec un chiffon non pelucheux imbibé d’eau savonneuse chaude. Séchez et replacez les panneaux dans le four chauffé à 200 °C pendant environ une heure. Ceci assurera un bon fonctionnement des panneaux autonettoyants. NE PAS utiliser de laine de fer, d’éponges-grattoir pour nettoyer les fours ou tout autre matériel pouvant rayer la surface. Déposer les panneaux pour nettoyer l’intérieur en émail Certains panneaux internes de four sont amovibles afin de permettre leur nettoyage Si vous souhaitez nettoyer l’intérieur du four qui est en émail, vous devez retirer les grilles avant d’enlever les parois. Soulevez chaque paroi et dégagez-la en la faisant coulisser sur les supports (Fig. 8.7). Une fois que les panneaux ont été retirés, l’intérieur en émail du four peut être nettoyé. Remontez dans l’ordre inverse.

Un nettoyage régulier est recommandé. Pour faciliter le nettoyage, essuyez les taches immédiatement.

Table de Cuisson Composant

Extérieur de la Cuisinière Composant

Parois, sole et voûte du four – PAS les

PANNEAUX AUTONETTOYANTS (voir ci-dessous)

(selon les modèles)

Email spécial partiellement autonettoyant

Cette surface est autonettoyante à 200 °C ou plus; vous pouvez également retirer les panneaux et les nettoyer à l’eau savonneuse chaude et avec une brosse en nylon.

Vérifiez que vous utilisez les températures et positions de grilles de four recommandées. Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement.

Les encoches du générateur d’étincelles (électrode d’allumage) ou du brûleur sont-elles obstruées par des débris?

En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l’autre, pour obtenir les résultats que vous recherchez.

Les anneaux de garniture et les chapeaux des brûleurs sontils places correctement : voir la section « Nettoyage de la cuisinière »?

La cuisson au four n’est pas uniforme

Les brûleurs de la table de cuisson ne s’allument pas

N’UTILISEZ PAS de plat ou de plaque de cuisson de dimensions supérieures à celles indiquées dans la section

« Conseils Généraux pour la Cuisson au Four ».

Assurez-vous que les éléments du brûleur ont été replacés correctement après avoir été essuyés ou retirés pour nettoyage.

Dans le cas d’un grand plat, vous devrez peut-être le tourner pendant la cuisson.

Vérifiez que l’alimentation en gaz n’est pas défectueuse. Pour ce faire, vérifiez le fonctionnement de vos autres appareils à gaz.

Si vous utilisez deux grilles, vérifiez qu’il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez une plaque de cuisson dans le four, veillez à la placer au centre de la grille.

Les brûleurs produisent-ils une étincelle lorsque vous appuyez sur le bouton de commande ?

Si non, vérifiez que le courant est allumé en s’assurant que l’horloge est illuminée.

Vérifiez que le joint d’étanchéité de la porte n’est pas endommagé et que le loquet de porte est réglé de façon à ce que la porte soit bien appuyée contre le joint.

De la vapeur s’échappe du four

Un récipient d’eau placé sur la grille doit avoir une profondeur uniforme. (S’il est plus profond à l’arrière, par exemple, l’arrière de la cuisinière doit être levé ou l’avant de la cuisinière abaissé.) Si la cuisinière n’est pas à niveau, demandez à votre fournisseur de la mettre à niveau.

Pendant la cuisson d’aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l’arrière du chauffe-plats.

Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s’échapper momentanément à l’ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée.

Le four ne s’allume pas

L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse.

Quels sont les produits de nettoyage recommandés pour la cuisinière ?

Reportez-vous à la section « Nettoyage » pour en savoir plus sur le matériel recommandé pour le nettoyage.

Le sectionneur de l’alimentation électrique de la cuisinière est-il sur la position Marche?

Le ventilateur du four est bruyant

L’heure a-t-elle été réglée ?

Le bruit du ventilateur peut changer pendant le chauffage du four – ceci est tout à fait normal.

En cas de problème concernant l’installation, si mon installateur d’origine ne peut pas venir résoudre le problème, à qui incombent les frais ?

Le bouton de commande du four a-t-il été laissé par erreur sur ARRET (OFF)? Le four est-il verrouillé (voir ci-dessus)?

C’est à vous qu’incombent ces frais. Les sociétés d’entretien factureront leurs interventions si elles réparent une installation effectuée par votre installateur d’origine. Il est de votre intérêt de contacter votre installateur d’origine.

Avec le temps, la température du four de la cuisinière devient plus chaude

Si le fait de mettre le bouton de réglage sur une température inférieure n’a pas eu d’effet ou a eu un effet temporaire, vous devrez peut-être remplacer le thermostat. Cette intervention doit être effectuée par un spécialiste de l’entretien.

En cas de panne de courant, n’oubliez pas de régler de nouveau l’horloge pour permettre le fonctionnement automatique du four.

électrique et assurez-vous que le four et l’ampoule aient refroidi. Ouvrez la porte du four et retirez les grilles du four.

Tirez sur l’ampoule existante pour la retirer. Lorsque vous manipulez l’ampoule de rechange, évitez de toucher le verre avec vos doigts, car cela peut provoquer une défaillance prématurée. Poussez l’ampoule de rechange jusqu’à entendre un clic.

Replacez le couvercle de l’ampoule en tournant d’un quart de tour dans le sens des aiguilles d’une montre.

La porte de gauche du four est alignée mal La charnière inférieure de la porte de gauche peut être ajustée afin de modifier l’angle de la porte (Fig. 9.3). Desserrez les vis de fixation de la charnière inférieure, et utilisez le cran et un tournevis à lame plate pour changer la position de la charnière et la régler (Fig. 9.4).

Resserrez les vis de la charnière.

Les commandes deviennent chaudes lorsque j’utilise le four ou le grill

Effet de l’ajustement de la charnière – exagéré pour plus de clarté

Ligne centrale de l’axe de charnière

Les boutons de commande deviennent chauds lorsque j’utilise le four. Comment faire pour empêcher cela ? Ceci est dû à la chaleur provenant du four. Ne laissez pas la porte du four ouverte.

ArtNo.320-0007 Oven door hinge adjustment 2

Omission de la porte du four pour plus de clarté

Lorsque vous utilisez le gril, assurez-vous que la lèchefrite du gril est bien insérée jusqu’à la butée arrière.

Laissez toujours la porte de l’enceinte du gril ouverte pendant l’utilisation du gril.

INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées.

à l’air libre permanente en plus de la fenêtre ouvrable.

Numéro de Telephone de l’Installateur

Emplacement de la Cuisinière

La cuisinière peut être installée dans une cuisine/un saloncuisine, mais PAS dans une pièce contenant une baignoire ou une douche.

Numéro de Série d'Appareils

Cet appareil est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant.

Mesures et Règlements de Sécurité

• EKAS - Forme. 1942: directive sur le gaz liquide, Partie 2. • la réglementation des instances cantonales (régulateurs de sécurité par exemple, incendie).

Cette cuisinière est un appareil de classe 2 et de sous-classe 1.

Avant l’installation, vérifiez que la cuisinière convient au type de gaz et à la tension d’alimentation électrique. Reportez-vous au badge technique.

(équerre ou chaîne) doit être monté sur la cuisinière si celle-ci est alimentée en gaz par le biais d’un tuyau flexible. Ce dispositif stabilisateur n’est pas fourni avec l’appareil mais est en vente dans la plupart des magasins de bricolage. • Manometre. • Tuyau flexible de gaz : Doit être conforme aux normes appropriées. Grilles de table de cuisson

Grill pan et dessous de plat

2 plateau télescopique

6. Tournevis à lame plate 7. Niveau à bulle 8. Crayon Dépliez le bord arrière du plateau d’emballage. Agrippez la cuisinière sous le panneau de commande et soulevez légèrement l’avant de la cuisinière (Fig.10.6).

ArtNo.010-0004 Moving the cooker

Poussez la cuisinière vers l’arrière avec précaution pour la dégager de son socle d’emballage. Retirez le plateau d’emballage.

Positions alternatives pour l'emplacement de stabilité support

Si vous utilisez une chaîne de stabilisation (Fig.10.7), la chaîne devra alors être aussi courte que possible et fixée fermement à l’arrière de la cuisinière.

Équerre de stabilisation Stabilité emplacement support (Fig.10.8). Puis ajustez le support pour engager dans la fente de l’appareil (Fig.10.9 et Fig.10.10).

ArtNo.070-0014 - Stability bracket - WallLe fitting Fixation sol classique Pendant le déplacement de la cuisinière, assurez-vous que le câble électrique et le tuyau de gaz ne sont pas entravés. Si la cuisinière est dotée d’une chaîne stabilisatrice, défaitesla pour pouvoir manœuvrer la cuisinière. N’oubliez pas de la remettre en place lorsque vous replacez la cuisinière. Lors de la remise en place de la cuisinière, vérifiez de nouveau que le câble électrique et le tuyau de gaz ne sont pas entravés ou coincés.

Modification en vue de L’utilisation d’un Autre Gaz

A ce stade, vous devez effectuer la modification nécessaire si vous souhaitez utiliser la cuisinière avec un autre type de gaz.

Installation des Poignées

Les poignées nécessiteront un ajustement comme suit: Retirez les vis M5 existantes des portes. Gardez-les dans un endroit sûr (x.xx). Positionnez la poignée (x.xx) et fixez-la en place (x.xx). Fig.10.13

Nous vous recommandons d’utiliser un niveau à bulle placé sur une des grilles de four pour vérifier le niveau. Placez la cuisinière à l’emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l’insérez entre les éléments de cuisine, pour ne pas l’endommager ou endommager les éléments. Les supports avant et les galets arrière réglables permettent la mise à niveau de la cuisinière. Pour régler la hauteur de l’arrière de la cuisinière, utilisez l’outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l’appareil. Pour régler les supports avant, tournez les socles pour lever ou abaisser.

INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées.

Montez le tuyau de façon à ce que les raccords d’admission et de sortie soient verticaux et que le tuyau pende en forme de «U». Idéalement, le raccord d’alimentation domestique doit être dans la partie ombrée ‘A’ (Fig.10.15).

ISO 7-1. Si le raccordement doit être de type ISO 228-1, utilisez le raccord d’adaptation ISO 7-1- ISO 228-1 fourni dans le kit de modification (Fig.10.16).

Nm. Raccordement du tuyau flexible au connecteur.

La pression de gaz peut être mesurée au niveau de l’injecteur de l’un des brûleurs centraux de la table de cuisson (non pas au niveau du brûleur de wok). La pression de gaz peut être mesurée au niveau de l’injecteur d’un des brûleurs de la table de cuisson gauche. Retirez la tête d’un des brûleurs. Montez le manomètre sur le gicleur. Mettez en marche un des autres brûleurs de la table de cuisson. Tournez et appuyez sur le bouton de commande du brûleur avec manomètre, pour permettre l’arrivée du gaz. Reportez-vous au badge technique pour les pressions d’essais. Eteignez les brûleurs. Replacez le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.

INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées.

Contrôle du Gril Inner plinth Plinthe intérieure Avec un tournevis adéquat, serrez les 2 vis à travers les fentes de la plinthe interne. La hauteur de la plinthe externe peut être ajustée en desserrant les 2 vis de rétention, en la faisant glisser vers le haut ou vers le bas, à la hauteur adéquate, et en resserrant les vis.

Vis fixant la plinthe extérieure

Conseils à la Clientèle

Installer : Veuillez inscrire les informations vous concernant dans les présentes instructions. De même, indiquez à l’utilisateur comment faire fonctionner la cuisinière et remettez-lui les instructions.

Catégories de gaz et réglages de pression Cet appareil est fourni avec un réglage associé à une des catégories de gaz énumérées dans le tableau ci-dessous, dépendant du pays de destination. Categorie

La hauteur minimale au-dessus de la plaque de cuisson

Utiliser une batterie de cuisine à la bonne taille.

Observer un temps de pré-cuisson court.

Utiliser une batterie de cuisine avec un couvercle.

Ne pas prolonger le temps de cuisson.

Réduire la quantité de liquide ou de graisse au minimum.

Ne pas oublier d'éteindre l'appareil à la fin de la cuisson.

Dès que le liquide commence à bouillir, baisser le feu.

Ne pas ouvrir la porte du four en cours de cuisson.

La consommation repose sur G30.

2.2 kW Multifonction
