| Type de produit | Refroidisseur d'air à évaporation |
| Modèle | PAE 21 |
| Marque | TROTEC |
| Dimensions (L x l x H) | 290 x 260 x 700 mm |
| Poids | 6,5 kg |
| Alimentation | 220-240 V, 50 Hz |
| Courant nominal | 0,3 A |
| Puissance absorbée | 50 W |
| Débit d'air | 276 m³/h |
| Puissance d'évaporation | 800 ml/h |
| Capacité du réservoir d'eau | 5,6 L |
| Niveau sonore (à 1 m) | 60 dB(A) |
| Vitesses de ventilation | 3 (Ⅰ, Ⅱ, Ⅲ) |
| Fonction swing | Oui |
| Refroidissement de l'air | Oui (via pompe et filtre nid d'abeille) |
| Distances minimales autour | 100 cm de tous les côtés |
| Accessoires fournis | 2 roulettes avec freins, 2 blocs réfrigérants, filtre à air, filtre nid d'abeille |
| Entretien du réservoir d'eau | Toutes les 2 semaines |
| Nettoyage du filtre à air | Régulièrement, selon encrassement |
| Remplacement du filtre nid d'abeille | Environ une fois par an (réf. 7.710.000.865) |
| Utilisation | Intérieur uniquement |
| Stockage | Au sec, à l'abri du gel et de la chaleur |
FOIRE AUX QUESTIONS - PAE 21 TROTEC
Questions des utilisateurs sur PAE 21 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Déshumidificateur au format PDF gratuitement ! Retrouvez votre notice PAE 21 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAE 21 de la marque TROTEC.
MODE D'EMPLOI PAE 21 TROTEC

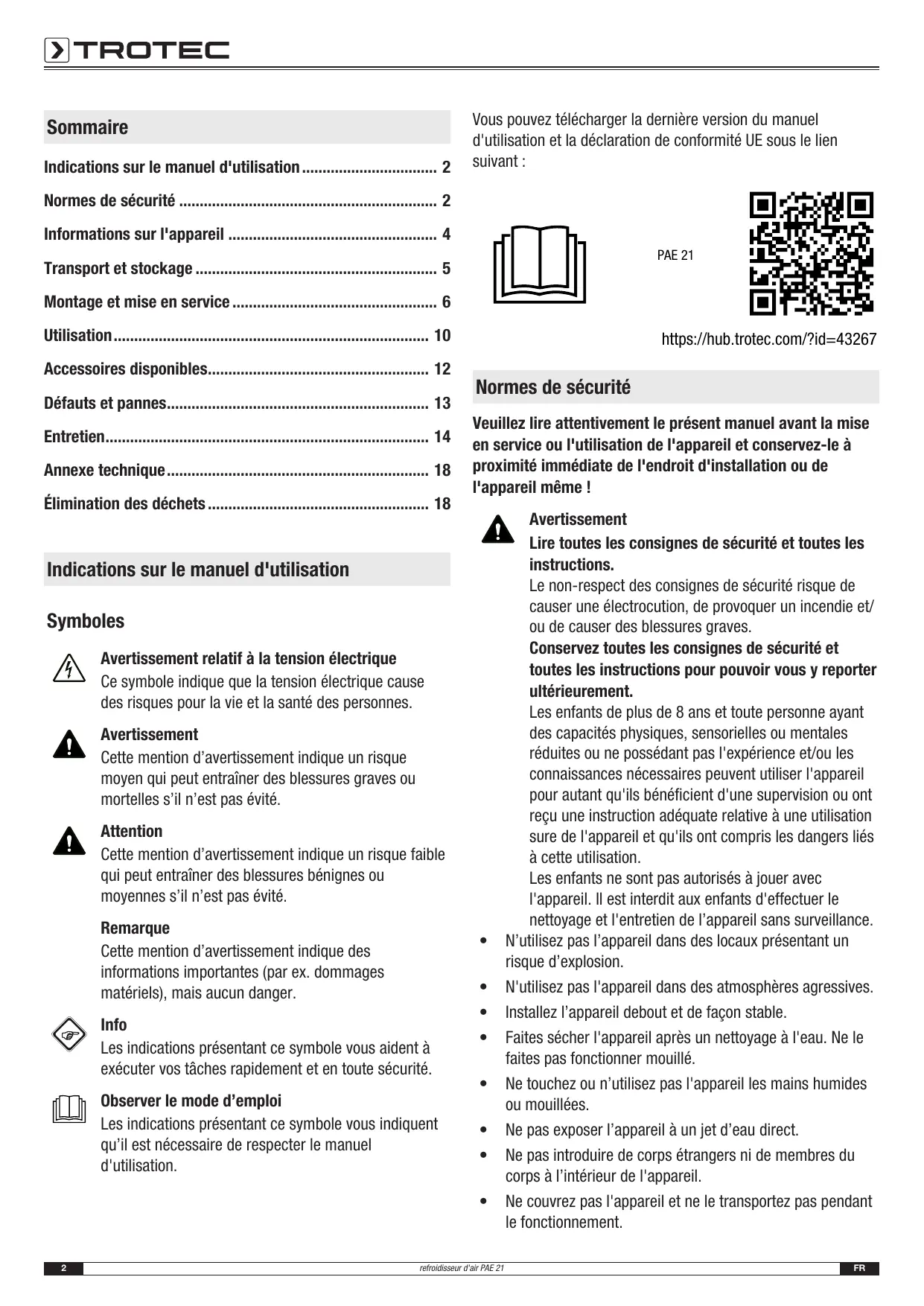

Indications sur le manuel d'utilisation 2
Normes de sécurité 2
Informations sur l'appareil 4
Transport et stockage 5
Montage et mise en service 6
Utilisation 10
Accessoires disponibles 12
Défauts et pannes 13
Entretien 14
Annexe technique 18
Élimination des déchets 18
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.
Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :
PAE 21 https://hub.trotec.com/?id=43267
Normes de sécurité
Veuillez tirer attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas l'appareil dans des locaux représentant un risque d'explosion. N'utilisez pas l'appareil dans des atmosphères agressives.
- Installez l'appareil debout et de façon stable.
- Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
- Ne touchez ou n’utilisez pas l’appareil les mains humides ou mouillées.
- Ne pas exposer l'appareil à un jet d'eau direct.
- Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
- Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur.
- Ne pas s'asseoir sur l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques.
Les câbles électriques défectueux représentent un danger sérieux pour la santé.
- Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d’entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques. Assurez-vous que l’entrée et la sortie d’air sont dégagées. Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d'eau.
- Avant l'entreposage ou le transport, videz le réservoir d'eau. Ne buvez pas l'eau. Risques pour la santé!
- Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ou des accumulateurs de froid.
- Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.
- N'ouvre jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.
- Ne mangez pas la glace qui peut se former sur les accus de froid. Risques pour la santé!
Utilisation conforme
Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques.
L'utilisation conforme comprend le refroidissement de l'air dans
les locaux d'habitation, les musées, les entreprises et les archives, les bibliothèques, les centrales téléphoniques et les salles informatiques
Utilisation non conforme
- Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
- Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Il est interdit de modifier, compléter ou altérer l'appareil de quelque manière que ce soit.
- Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- être consciente des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement
Le liquide contenu dans les accus de froid peut être nocif pour la santé !
Consultez immédiatement un médecin en cas d'ingestion du liquide.
En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l'eau et consultez immédiatement un médecin.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!
Veillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Remarque

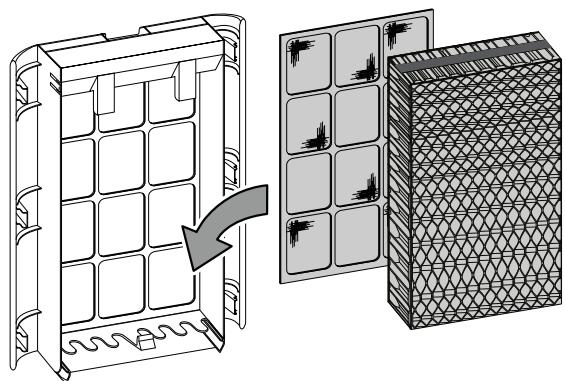

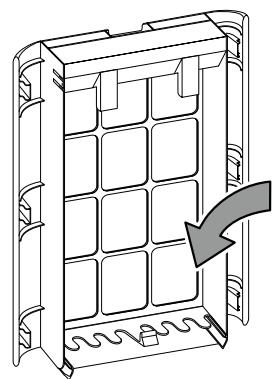

N'utilisez jamais l'appareil sans filtre à air!
Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire la puissance et endommager l'appareil.
Comportement en cas d'urgence
- Éteignez l'appareil.
- En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
Description de l'appareil
Le refroidisseur d'air à évaporation rafraîchit les locaux à des températures agréables.
L'appareil est rempli avec de l'eau froide, des glaçons et / ou des blocs réfrigerants afin de refroidir l'air chaud entrant grâce au filtre à évaporation et le restituer, par le biais du ventilateur, en tant qu'air froid.
En plus de sa fonction de refroidissement, l'appareil peut également être utilisé comme purificateur d'air : l'air aspiré est filtré et humidifié grâce au filtre à air intégré et au filtre à évaporation en nid d'abeille.
Il est possible de régler le régime de ventilation à trois niveaux différents.

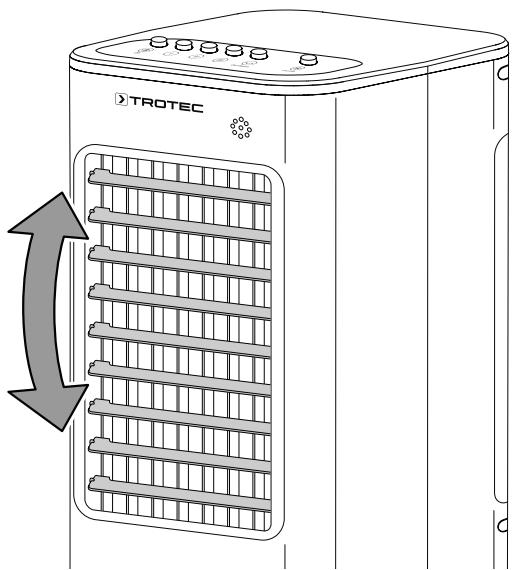

L'orientation des volets de la sortie d'air froid peut être réglée manuellement et le mode swing d'oscillation automatique peut être activé en option.

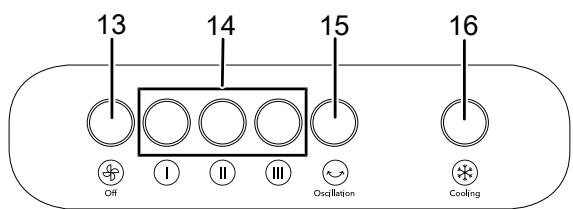

L'appareil se commande par l'intermédiaire de son panneau de commande.

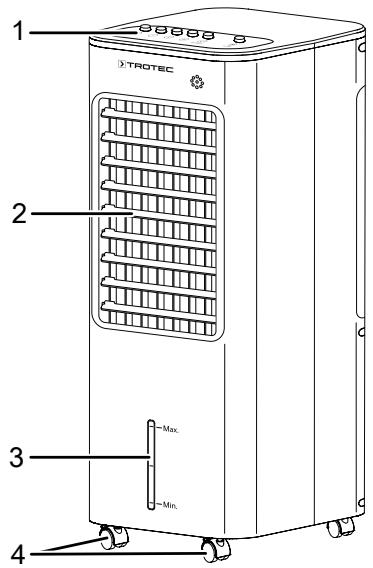

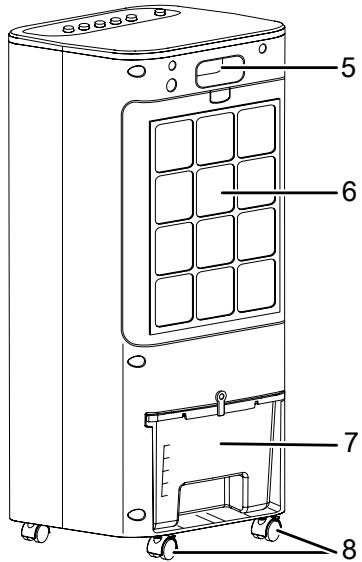

Représentation de l'appareil
| N° | Désignation |
| 1 | Panneau de commande |
| 2 | Sortie d'air avec volets de ventilation régibles et volets de guidage de l'air pour la fonction d'oscillation (swing) |
| 3 | Indicateur du niveau d'eau |
| 4 | Roulettes de transport |
| 5 | Poinnée de transport |
| 6 | Entrée d'air avec filtre à air et filtre nid-d'abeilles |
| 7 | Réserveur d'eau avec indicateur du niveau |
| 8 | Roulettes de transport avec blocage |

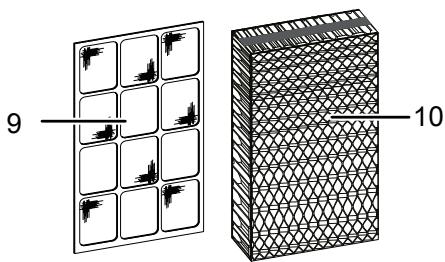

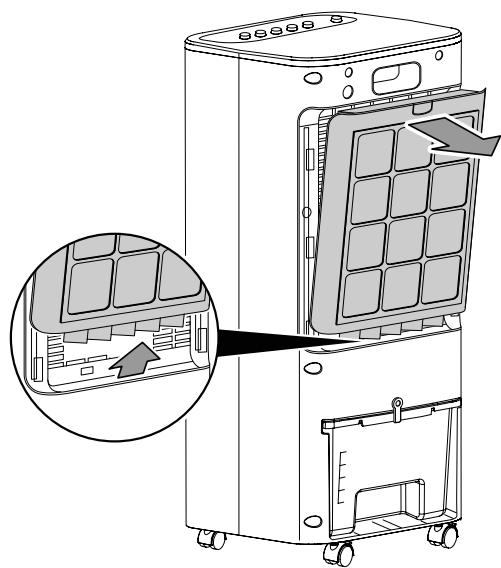

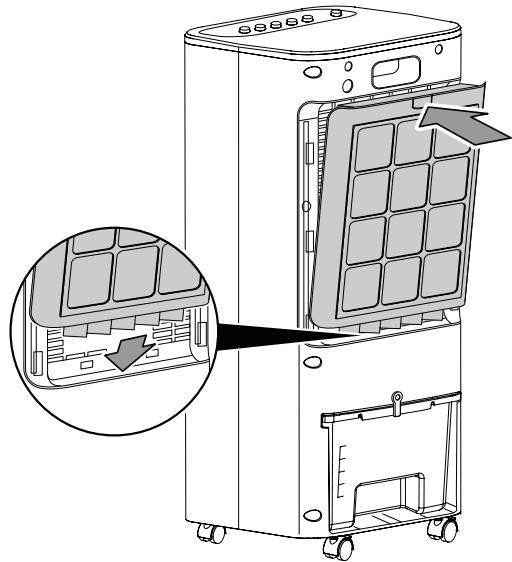

| 9 | Filtre à air |

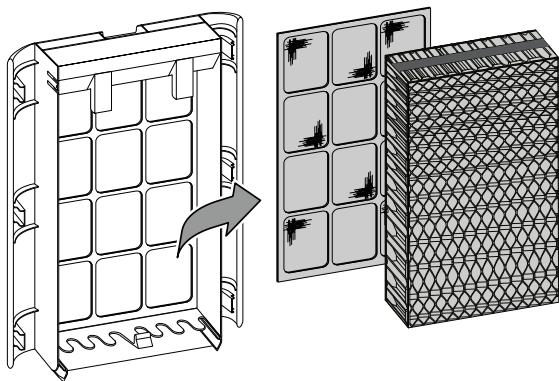

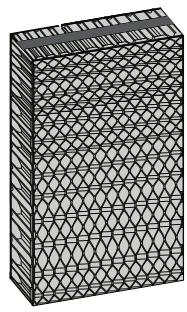

| 10 | Filtre à évaporation ou filtre nid-d'abeilles |
| 11 | Blocs réfrigérants |
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.
Observe les informations relatives au transport et à l’entreposage de l’appareil.
Transport
Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.
Pour faciliter le transport, l'appareil est pourvu d'une poignée.
Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil. Videz le réservoir d'eau.
- Débloquez les freins des roulettes.
- Ne faites rouler l'appareil que sur des surfaces planes et stables.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil après l'avoir transporté.
Entreposage
Veuillez respecter les consignes suivantes avant chaque entreprise :
- Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).

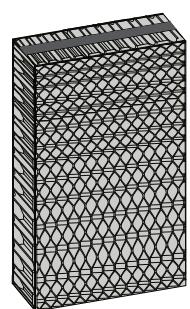

- Faites sécher le filtre nid d'abeille avant d'entreposer l'appareil. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.
- Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'ordinateur :
au sec et protégé du gel et de la chaleur - début, dans un endroit protégé de la poussière et de l'exposition directe au soleil - le cas échéant, protégé de la poussière par une housse - ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer
Contenu de la livraison
1 appareil 1 filtre nid d'abeille 1 filtre à air 2 roulettes de transport - 2 roulettes de transport avec frein 2 blocs réfrigérants 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le déterrez pas en le déroulant.
Mise en service

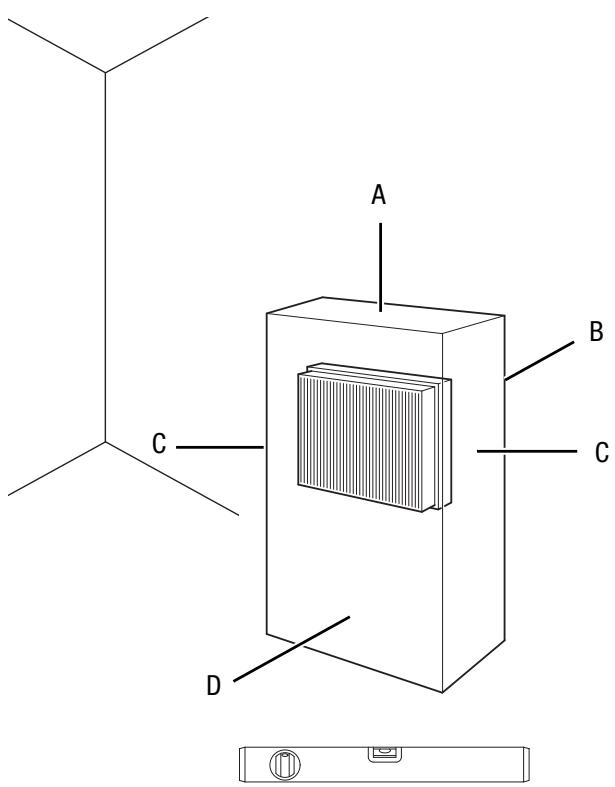

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.
- Avant la remise en service de l'appareil, vérifie l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
- Installez l'appareil debout et de façon stable.
- En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles. Assurez-vous que les rallonges de câble sont entièrement déroulées. Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

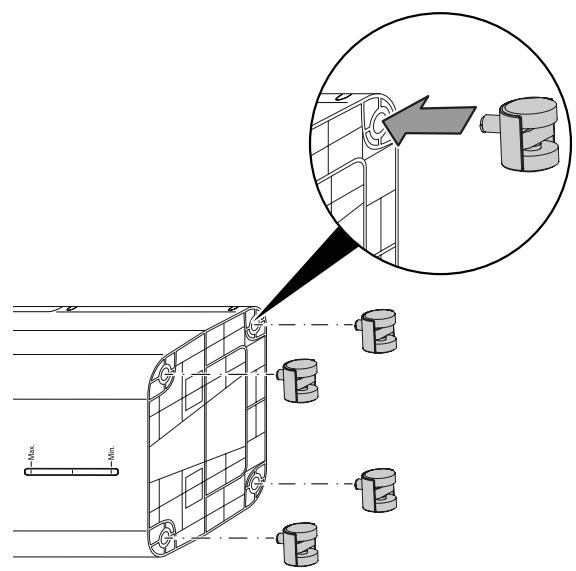

Montage des roulettes de transport
Pour un transport facile et une bonne stabilité, il est nécessaire de monter les roulettes de transport fournies avec l'appareil.
Remarque
Pendant le montage des roulettes de transport, veillez à ce que le réservoir d'eau rempli ne se trouve pas dans l'appareil.
- Couchez l'appareil sur le côté et insérez une roulette dans l'appareil. Répétez cette étape pour les 3 roulettes de transport restantes.
Veillez à ce que les deux roulettes munies de freins se trouvent à l'avant de l'appareil.

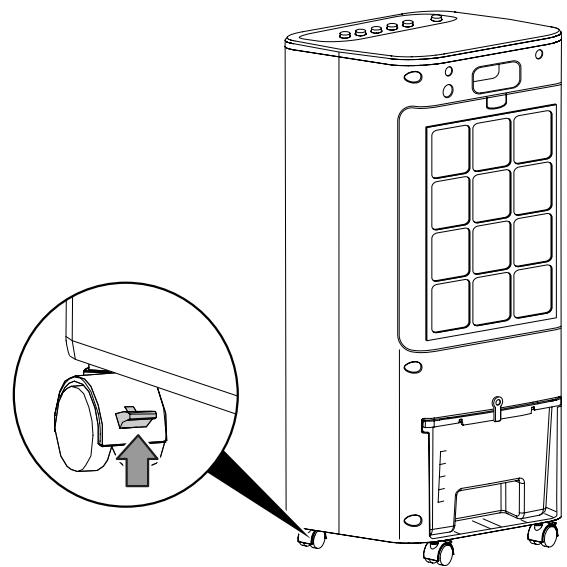

- Pour un transport facile, débloquez les freins.

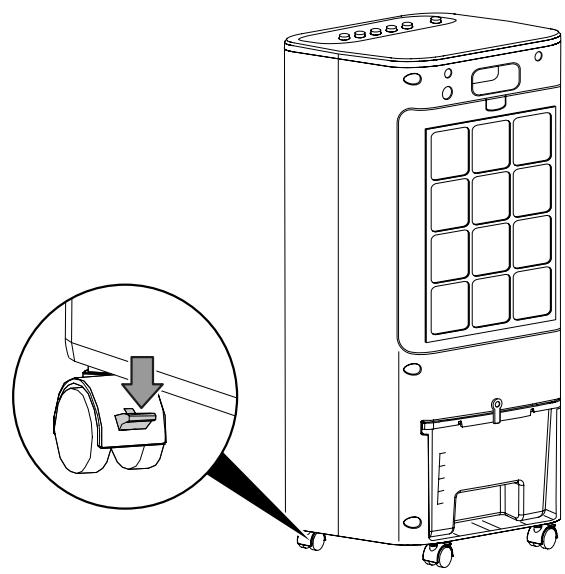

Pour une bonne stabilité, bloquez les freins.
Remplissage du réservoir d'eau
L'appareil nécessite de l'eau potable fraîche pour refroidir l'air.
Remarque
Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l'eau ne doit pas dépasser 40 °C.
Si possible, changez l'eau quotidiennement afin d'éviter la prolifération de bactéries.
Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants :
- Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l'utilisation.
- Le réservoir d'eau (7) doit être rempli d'eau avant la mise en place des blocs réfrigérants.
De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigerants sont utilisés.
- Débranchez l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigérants.

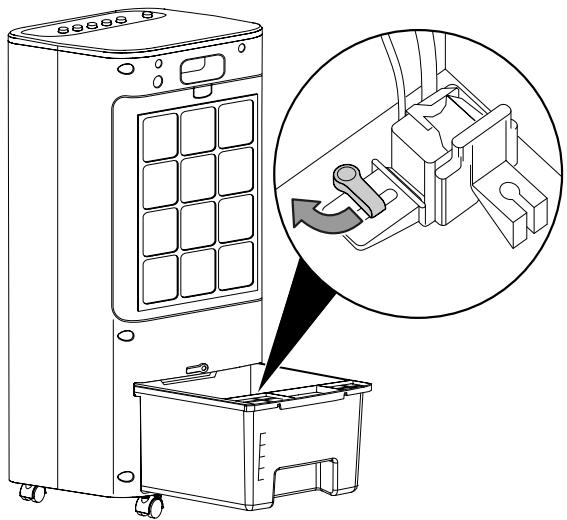

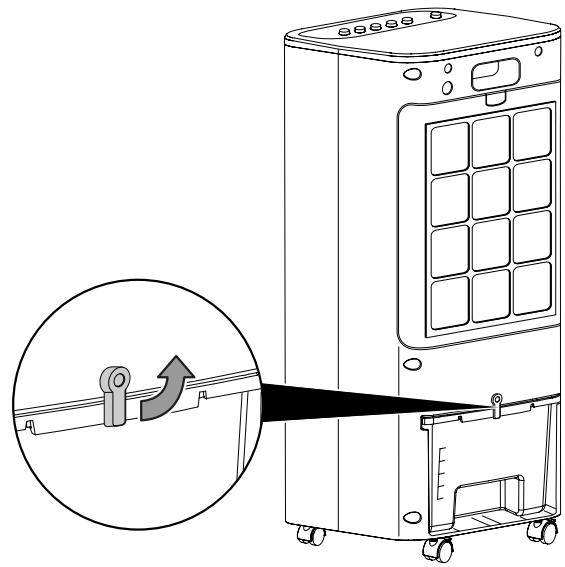

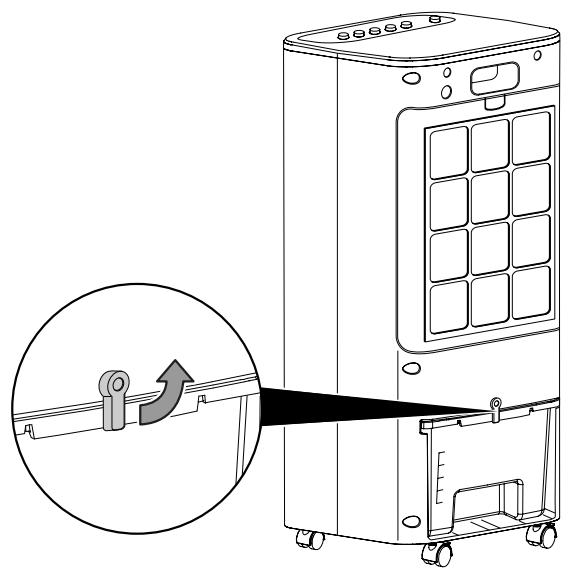

- Tournez le clip vers le haut pour débloquer le réservoir d'eau.
- Sortez légèrement le réservoir d'eau de l'appareil.
Vous pouvez replir le réservoir d'eau de deux manières différentes :
Variante A : Sortez autant que possible le réservoir d'eau de l'appareil et remplissez-le à l'aide d'un récipient adapté. Notez que vous ne pouvez pas sortir complètement le réservoir d'eau de l'appareil en raison de la pompe qui se trouve à l'intérieur. Dans ce cas, passez à l'étape 6.
Variante B : Retirez complètement le réservoir d'eau de l'appareil et remplissez-le. Pour cela, suivez les étapes 4 et 5.
- Tournez la fixation de dans le sens des aiguilles d'une montre pour libérer la pompe, puis retirez-la du réservoir d'eau. Ce faisant, veillez à ne pas endommager ni débrancher le câble ou le flexible de la pompe.
- Retirez le réservoir d'eau de l'appareil.

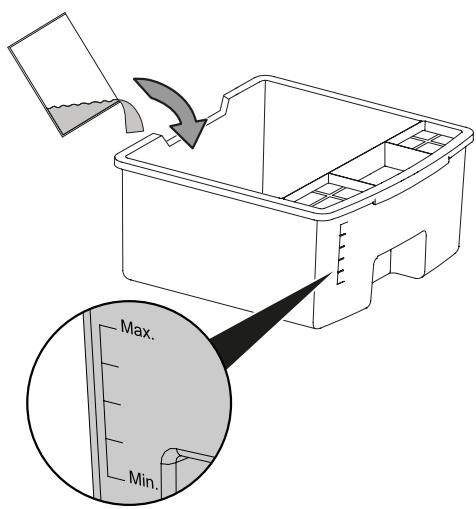

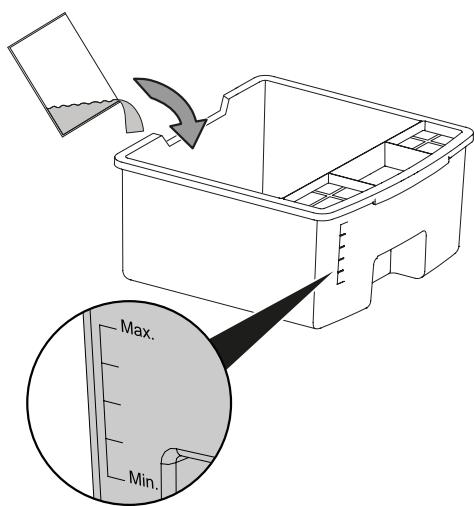

- Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.
Observez le niveau minimum et maximum de l'indicateur.
Il est nécessaire de remplir le réservoir d'eau au moins jusqu'au niveau minimum afin que la pompe puisse fonctionner.

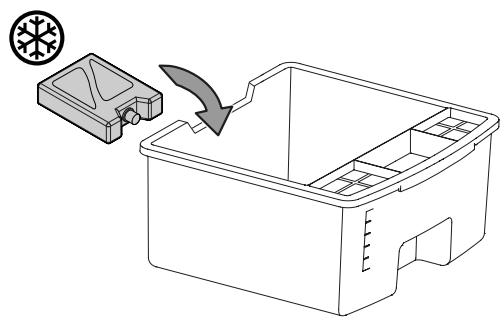

- Au besoin, placez les blocs réfrigérants dans le réservoir d'eau afin d'obtenir un effet de refroidissement supplémentaire.
- Remettez le réservoir d'eau en place dans l'appareil. Le cas échéant, réinstallez la pompe dans son logement à l'intérieur du réservoir d'eau, puis tournez la fixation dans le sens inverse des aiguilles d'une montre pour l'immobiliser.

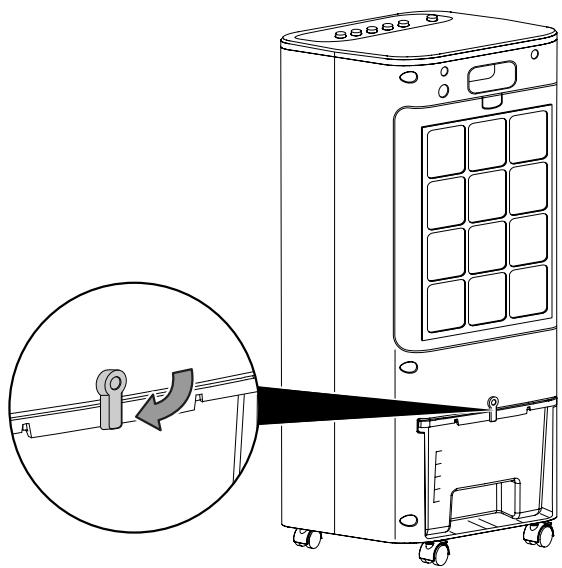

- Tournez le clip vers le bas, devant le réservoir d'eau, pour le bloquer.
- Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Dans le cas contraire, essuyez l'appareil.
Remarque
En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre nid d'abeille, sinon le refroidissement ne fonctionne pas.
Remarque
N'utilisez jamais l'appareil sans filtre à air! Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire les performances et déterminer l'appareil.
Remarque
Pour une répartition uniforme de l'eau, veillez à ce que l'encoche du filtre nid-d'abeilles soit orientée vers le haut.
- Avant la mise en marche, assurez-vous que le filtre nid-d'abeille et le filtre à air sont bien mis en place.
Ouverture des volets de ventilation
- Avant d'allumer l'appareil, réglez les volets de ventilation de la sortie d'air.
Branchement du cordon secteur
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
Utilisation
- Évitez de laisser les portes et les fenêtres ouvertes.
Éléments de commande
| N° | Désignation | Signification |
| 13 | Touche Off | Permet d'éteindre la ventilation |
| 14 | Touches Vitesse de ventilation | Réglage de la vitesse de ventilation : Ⅰvitesse 1 = lente Ⅱvitesse 2 = moyenne Ⅲvitesse 3 = rapide |
| 15 | Touche Oscillation | Activation ou désactivation de la fonction swing |
| 16 | Touche Cooling | Activation ou désactivation du refroidissement de l'air |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.
Sélection du mode de fonctionnement
L'appareil dispose des modes de fonctionnement suivants :
- Ventilation
- Refroidissement de l'air
Ventilation
Procédez de la manière suivante pour régler la ventilation :
- Appuyez sur l'une des touches Vitesse de ventilation (14).
L'appareil enclenche la ventilation à la vitesse sélectionnée. 2. Appuyez sur la touche Off(13) pour éteindre la ventilation.
Remarque
Notez que l'appareil ne s'éteint pas automatiquement.
Refroidissement de l'air
En mode refroidissement de l'air, la pompe est activée et l'eau est répartie à travers le filtre nid-d'abeilles de manière à refroidir l'air en circulation.
Procédez de la manière suivante pour activer le mode refroidissement de l'air :
- Appuyez sur la touche Cooling (16). La pompe s'enclenche.
- Appuyez de nouveau sur la touche Cooling (16) pour désactiver la pompe et le refroidissement de l'air.
Remarque
Notez que la touche Off ne coupe pas la pompe pour le refroidissement de l'air. La touche Off permet uniquement d'arrêter la ventilation.
Remarque
Pendant le mode refroidissement de l'air, il est interdit de stopper le réservoir d'eau, sinon l'eau goutte à travers le filtre et pénètre à l'intérieur de l'appareil.
Fonction swing
Si nécessaire, il est possible d'activer la fonction swing dans tous les modes de fonctionnement.
Des volets de guidage verticaux se trouvent derrière les volets de ventilation horizontaux. Ils oscillent automatiquement avec la fonction swing et assurent ainsi une circulation continue de l'air.
Appuyez sur la touche Oscillation (15) pour activer ou désactiver la fonction swing.
Ajout d'eau dans le réservoir
Il est nécessaire de remplir le réservoir d'eau dès qu'il est vide et que vous souhaitez refroidir l'air.
Observez les indications suivantes lorsque vous utilisez les blocs réfrigerants :
- Placez les blocs réfrigerants pendant au moins 4 heures au congélateur avant l'utilisation.
- Le réservoir d'eau (7) doit être rempli d'eau avant la mise en place des blocs réfrigérants.
De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigerants sont utilisés.
- Débranche l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigerants.
- Tournez le clip vers le haut pour débloquer le réservoir d'eau.
- Sortez légèrement le réservoir d'eau de l'appareil.
Vous pouvez replir le réservoir d'eau de deux manières différentes :
Variante A : Sortez autant que possible le réservoir d'eau de l'appareil et remplissez-le à l'aide d'un récipient adapté. Notez que vous ne pouvez pas sortir complètement le réservoir d'eau de l'appareil en raison de la pompe qui se trouve à l'intérieur. Dans ce cas, passez à l'étape 6.
Variante B : Retirez complètement le réservoir d'eau de l'appareil et remplissez-le. Pour cela, suivez les étapes 4 et 5.
- Tournez la fixation de dans le sens des aiguilles d'une montre pour libérer la pompe, puis retirez-la du réservoir d'eau. Ce faisant, veillez à ne pas endommager ni débrancher le câble ou le flexible de la pompe.
- Retirez le réservoir d'eau de l'appareil.
- Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.
Observez le niveau minimum et maximum de l'indicateur.
Il est nécessaire de remplir le réservoir d'eau au moins jusqu'au niveau minimum afin que la pompe puisse fonctionner.
- Au besoin, placez les blocs réfrigérants dans le réservoir d'eau afin d'obtenir un effet de refroidissement supplémentaire.
- Remettez le réservoir d'eau en place dans l'appareil. Le cas échéant, réinstallez la pompe dans son logement à l'intérieur du réservoir d'eau, puis tournez la fixation dans le sens inverse des aiguilles d'une montre pour l'immobiliser.
- Tournez le clip vers le bas, devant le réservoir d'eau, pour le bloquer.
- Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Dans le cas contraire, essuyez l'appareil.
Avertissement relatif à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Videz et nettoyez le réservoir d'eau (voir chapitre Maintenance).
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
- Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation.
L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans le manuel d'utilisation peut encou-rir un risque de blessure.
| Désignation | Numéro d'article |
| Filtre à évaporation PAE 21 | 7.710.000.865 |
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
Vérifiez le raccordement au secteur. - Vérifiez le bon état du cordon et de la fiche secteur. - Vérifiez le fusible ou le disjoncteur secteur. - Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.
L'appareil fonctionne sans refroidir ou avec des performances réduites :
- Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
- Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
- Vérifiez les distances minimales par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas :
- Vérifiez si le mode refroidissement de l'air est activé.
- Vérifiez le niveau du réservoir d'eau (voir chapitre Remplissage du réservoir d'eau).
- Le cas échéant, vérifie l'absence de tout objet bloquant l'entrée de la pompe. Vérifie que l'entrée de la pompe n'est pas bloquée.
- Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente. Assurez-vous que la pompe est correctement installée dans le réservoir d'eau et bien fixe (voir chapitre Remplissage du réservoir d'eau).
Il y a écoulement d'eau :
- Vérifiez si l'appareil présente des fuites.
- Vérifiez l'installation correcte du réservoir d'eau.
La fonction swing ne fonctionne pas :
- Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
Remarque
Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.
Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
Entretien Intervalles de maintenance
| Intervalle de maintenance et d'entretien | avant chaque mise en service | en cas de besoin | au moins toutes les 2 semaines | au moins toutes les 4 semaines | au moins tous les 6 mois | au moins une fois par an |
| Nettoyer le réservoir d'eau | X | X | ||||
| Contrôle les bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyer le cas échéant | X | X | ||||
| Nettoyage extérieur | X | X | ||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter des encrasements | X | X | ||||
| Contrôle du filtré à air pour détecter les encrasements ou les corps étrangers, le nettoyer le cas échéant | X | X | ||||
| Remplacement du filtré nid d'abeille | X | |||||
| Contrôle des déterriorations eventuelles | X | |||||
| Contrôle des vis de fixation | X | X | ||||
| Test | X |
Protocole de maintenance et d'entretien
Type d'appareil :
Numéro de série :
| Intervalle de maintenance et d'entretien | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Nettoyage du réservoir d'eau | ||||||||||||||||
| Contrôle des bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant | ||||||||||||||||
| Nettoyage extérieur | ||||||||||||||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter les encrasements | ||||||||||||||||
| Contrôle du filtré à air pour détecter les encrasements ou les corps étrangers, le nettoyer le cas échéant | ||||||||||||||||
| Remplacement du filtré nid d'abeille | ||||||||||||||||
| Contrôle des déteriorations eventuelles | ||||||||||||||||
| Contrôle des vis de fixation | ||||||||||||||||
| Test | ||||||||||||||||
| Remarques : | ||||||||||||||||
| 1. Date : Signature : | 2. Date : Signature : | 3. Date : Signature : | 4. Date : Signature : |
| 5. Date : Signature : | 6. Date : Signature : | 7. Date : Signature : | 8. Date : Signature : |
| 9. Date : Signature : | 10. Date : Signature : | 11. Date : Signature : | 12. Date : Signature : |
| 13. Date : Signature : | 14. Date : Signature : | 15. Date : Signature : | 16. Date : Signature : |
Avertissement relatif à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Éteignez l'appareil.
- Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement relatif à la tension électrique
Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

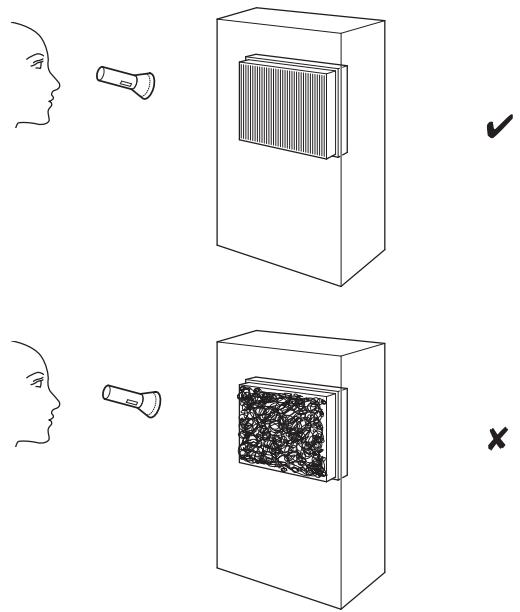

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Retirez le filtre à air.
- Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- Examinez l'intérieur de l'appareil pour détecter des encrassements.
- Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.
- Remettez le filtre à air en place.
Nettoyer le carter
Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.
Nettoyer le réservoir d'eau
Le réservoir d'eau doit être nettoyé toutes les deux semaines. Le réservoir d'eau doit être vidé avant le stockage ou avant une longue période de non-utilisation de l'appareil.
- Tournez le clip vers le haut pour débloquer le réservoir d'eau.
- Sortez légèrement le réservoir d'eau de l'appareil.
- Tournez la fixation de dans le sens des aiguilles d'une montre pour libérer la pompe, puis retirez-la du réservoir d'eau. Ce faisant, veillez à ne pas endommager ni débrancher le cable ou le flexible de la pompe.
- Retirez le réservoir d'eau de l'appareil.
- Lavez soigneusement le réservoir d'eau dans un évier, par exemple.
- Nettoyez le réservoir avec un détergent doux (pas de produit vaisselle!).
- Éliminez tous les dépôts de calcaire du réservoir d'eau.
- Séchez l'intérieur du réservoir avec un chiffon non pelucheux.
- Si vous désirez continuer à utiliser l'appareil, rempli
- Installez la pompe dans son logement à l'intérieur du réservoir d'eau, puis tournez la fixation dans le sens inverse des aiguilles d'une montre pour l'immobiliser.
- Remettez le réservoir d'eau en place dans l'appareil.
- Tournez le clip vers le bas, devant le réservoir d'eau, pour le bloquer.
- Veillez à placer correctement le réservoir d'eau pour que l'appareil puisse se remettre en marche.
Nettoyer le filtre à air
Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).
Avertissement
Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

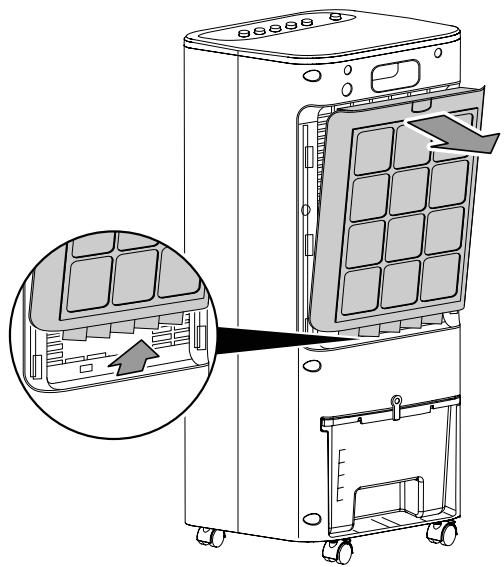

- Retirez le filtre à air de l'appareil.

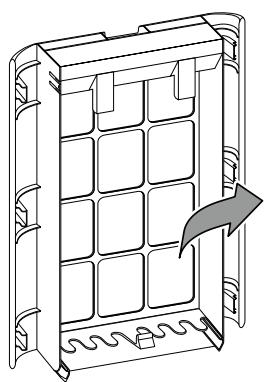

- Retirez le filtre nid d'abeille du filtre à air.
- Retirez le filtre à air du support.
- Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.
- Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil!
- Replacez le filtre à air dans le support.
- Replacez le filtre nid d'abeille dans le filtre à air.

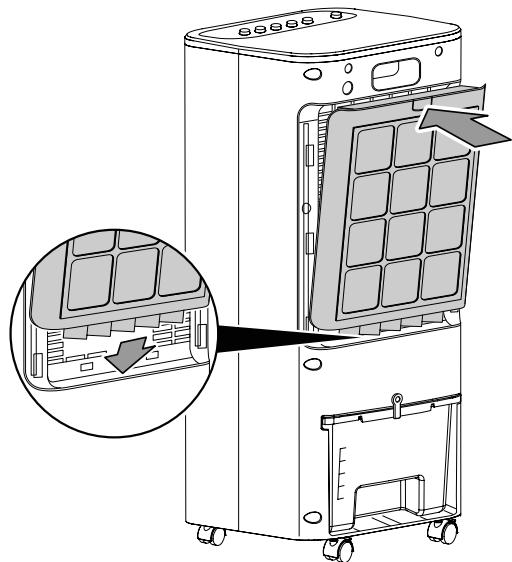

- Insérez à nouveau le filtre à air dans l'appareil.
Remarque
En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre nid d'abeille, sinon le refroidissement ne fonctionne pas.
Remarque
N'utilisez jamais l'appareil sans filtre à air! Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire les performances et détériorer l'appareil.
Remarque
Pour une répartition uniforme de l'eau, veillez à ce que l'encoche du filtré nid-d'abeille soit orientée vers le haut.
Le filtre nid d'abeille doit être remplacé s'il est fortement encrassé.
Le filtre nid d'abeille se remplace environ 1 fois par an en fonctionnement standard.
Laissez sécher le filtre nid d'abeille dans l'appareil avant de le retirer.
- Retirez le filtre à air et le filtre nid d'abeille de l'appareil.
- Retirez le filtre nid d'abeille du filtre à air.
- Éliminez le filtre nid-d'abeilles usage conformément à la législation nationale en vigueur.
- Insérez le nouveau filtre nid d'abeilles dans l'appareil.
- Insérez à nouveau le filtre à air dans l'appareil.
Activités après la maintenance
Si vous désirez continuer d'utiliser l'appareil :
- Rebranche l'appareil en mettant la fiche dans la prise secteur.
Si vous n'utilisez pas l'appareil pendant une longue durée :
- Stockez l'appareil conformément aux indications figurant au chapitre « Stockage ».
Annexe technique
Caractéristiques techniques
| Paramètre | Valeur |
| Modèle | PAE 21 |
| Puisance d'évaporation | 800 ml/h |
| Débit d'air | 276 m³/h |
| Raccordement secteur | 220-240 V / 50 Hz |
| Courant nominal absorbé | 0,3 A |
| Puisance absorbée | 50 W |
| Niveau de pression sonore (1 m de distance) | 60 dB(A) |
| Capacité du réservoir d'eau | 5,6 l |
| Poids | 6,5 kg |
| Dimensions (longueur x largeur x hauteur) | 290 x 260 x 700 mm |
| Distance minimum par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) : | 100 cm 100 cm 100 cm 100 cm |
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retrait que nous proposons.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
3+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
