Type d'appareil	Climatiseur
Fonctions principales	Climatisation, chauffage
Garantie	4 ans
Installation	Murale
Type d'unité	Split (intérieure et extérieure)
Alimentation électrique	Non précisé
Capacité de refroidissement	Non précisé
Capacité de chauffage	Non précisé
Type de réfrigérant	Non précisé
Niveau sonore	Non précisé
Dimensions unité intérieure	Non précisé
Dimensions unité extérieure	Non précisé
Poids	Non précisé
Contrôle	Non précisé
Fonction déshumidification	Oui
Mode veille	Oui
Langues du manuel	Multilingue

FOIRE AUX QUESTIONS - S3748 QLIMA

Comment installer le QLIMA S3748 correctement ?

Pour installer le QLIMA S3748, placez l'appareil sur une surface plane, assurez-vous qu'il est à au moins 1 mètre des murs et des meubles. Branchez-le à une prise électrique adéquate.

Pourquoi mon QLIMA S3748 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment régler la température sur le QLIMA S3748 ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée. Tournez le bouton de réglage jusqu'à atteindre la température désirée.

Quel type d'eau dois-je utiliser pour le QLIMA S3748 ?

Utilisez de l'eau distillée ou déminéralisée pour éviter l'accumulation de calcaire et assurer un fonctionnement optimal.

Que faire si le QLIMA S3748 produit peu ou pas de vapeur ?

Vérifiez le niveau d'eau dans le réservoir. Si le réservoir est plein, nettoyez l'appareil pour enlever les dépôts de calcaire qui pourraient obstruer les buses.

Comment nettoyer le QLIMA S3748 ?

Débranchez l'appareil et videz le réservoir d'eau. Utilisez un chiffon doux et humide pour nettoyer l'extérieur et un mélange d'eau et de vinaigre pour les parties internes, si nécessaire.

Le QLIMA S3748 est-il bruyant en fonctionnement ?

Un léger bruit de fonctionnement est normal, mais si l'appareil émet des bruits inhabituels, vérifiez qu'il est bien installé et qu'il n'y a pas d'obstructions.

Quelle est la durée de vie du filtre du QLIMA S3748 ?

La durée de vie du filtre dépend de la qualité de l'eau utilisée et de la fréquence d'utilisation de l'appareil. Il est recommandé de vérifier le filtre tous les 3 à 6 mois.

Que faire si l'appareil fuit ?

Vérifiez que le réservoir d'eau est bien fixé et qu'il n'y a pas de fissures. Assurez-vous également que l'appareil est de niveau et non incliné.

Où puis-je trouver des pièces de rechange pour le QLIMA S3748 ?

Les pièces de rechange peuvent être achetées auprès du service client de QLIMA ou chez des revendeurs agréés.

MODE D'EMPLOI S3748 QLIMA

Toutes nos félicitations pour l'achat de votre climatisationur Qlima. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années, à condition de l'utiliser de façon adéquate.

Pour assurer une durée de vie optimale à votre climatisationur, nous vous invitons à lire d'abord ce manuel d'installation.

Vous bénéficiaz de 2 ans de garantie sur le matériel et les défauts de fabrication et 4 ans de garantie sur le compresseur de l'appareil.

Nous vous souhaitons de bien profiter de votre climatiseur.

Cordiales salutations,

PVG Holding b.v.

Service Clients

1. LISEZ LES INSTRUCTIONS AVANT LA PREMIÈRE UTILISATION.
2. EN CAS DE DOUTE, DEMANDEZ CONSEIL À VOTRE DISTRIBUTEUR.

Sommaire

A. CONSIGNES DE SECURITÉ B. DÉSIGNATION DES PIEÇES C. TEMPERATURE DE FONCTIONNEMENT D. UTILISATION AVEC TÉLECOMMANDE E. UTILISATION OPTIMALE F. RÉGLER L'ORIENTATION DU FLUX D'AIR G. FONCTIONNEMENT DU CLIMATISEUR H. ENTRETIEN I. CONSEILS D'UTILISATION J. RÉSoudRE LES PANNES K. CONDITIONS DE GARANTIE L. SPECIFICATIONS TECHNIQUES

LISEZ ce MANUEL

Ce manuel vous propose de nombreux conseils pour utiliser et entretenir correctement votre climatisation. Vous trouvez les réponses aux problèmes les plus fréquents dans le chapitre 'Résoudre les pannes'. En cas de problème, consultez d'abord le chapitre J "Résoudre les pannes". Il vous évitera d'appeler inutillement le service de réparation.

Consignes de sécurité

Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre, avec une tension de raccordement de 220-240 V~ / 50 Hz. Les modèles S 3448 - SC 3448 - S 3764 doivent être branchés directement sur le réseau électrique par le câble d'alimentation.

Important

• L'appareil DOIT être branché sur une prise reliée à la terre. Si la prise électrique n'est pas reliée à la terre, ne branchez pas l'appareil. La prise doit toujours rester facile d'accès une fois que l'appareil est branché. Lisez et respectez soigneusement ces instructions.
• Ce climatisationur contient un réfrigérant et peut être classé comme équipement pressurisé. À ce titre, il est obligatoire de faire installer et entretenir son appareil par un professionnel agréé. Le climatisationur doit être inspecté et entretenu par un professionnel agréé une fois par an. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.

Avant de brancher l'appareil, vérifiez si :

• La tension de raccordement est bien la même que celle indiquée sur la plaque signalétique de l'appareil,
• La prise et l'approvisionnement en courant sont bien adaptés à l'appareil,
• La fiche électrique rentre bien dans la prise de contact,
• L'appareil est bien posé sur une surface plane et stable.

Si vous avez des doutes sur la compatibilité de l'appareil, faites vérifier l'installation électrique par un professionnel.

• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne bouchez jamais l'entrée et la sortie d'air.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• Ne vaporisez jamais d'eau sur l'appareil. Ne le trempez jamais dans l'eau. Mettre l'unité hors tension et débrancher l'alimentation électrique si de l'eau pénètre dans l'unité intérieure.
• Ne mettez pas les doigts ou un objet dans les ouvertures de l'appareil.
• Ne branchez jamais l'appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien agréé.
• Toute réparation et/ou maintenance doit être exclusivement effectuée par un technicien agréé ou votre distributeur. Pour l'utilisation et l'entretien de l'appareil, prière de suivre les instructions indiquées dans le manuel.
• Toujours couper l'alimentation lorsque l'appareil est inutilisé.
• Pour allumer ou éteindre l'appareil, utilisez le bouton marche/arrêt sur le climatiseur ou sur la télécommande. Ne tirez pas sur la prise électrique pour l'éteindre.
• N'ouvrez pas le climatiseur lorsqu'il est en marche. Coupez l'alimentation électrique avant d'ouvrir l'appareil.
• Débranche toujours la fiche de la prise, ou coupe l'alimentation électrique lors du nettoyage du climatiseur ou lors de son entretien.
• Ne placez jamais de brûleur à gaz, fours, cuisinières sur la trajectoire du flux d'air.
• Si vous avez les mains mouillées, n'appuyez pas sur les boutons de l'appareil et ne le manipulez pas.
• Notez que l'unité extérieure émet un bruit de fonctionnement. L'utilisateur a la responsabilité de vérifier si l'appareil est en parfaite conformité avec la législation locale.
• Cet appareil n'est pas conçu pour des utilisateurs (y compris les enfants) qui o s sont surveillés par une personne responsable de leur sécurité.
• Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.
• Il est recommandé de ne pas rester dans la trajectoire du flux d'air.
• Ne buvez jamais l'eau de condensation du climatiseur.
• N'apporter aucune modification à l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet appare ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l'appareil et leur avoir expliqué clairement les dangers potentiels. Ne pas laisser les enfants jouer avec l'appareil. Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.

Attention!

• N'utilisez jamais l'appareil si le cordon électrique, la fiche électrique, le caisson ou le tableau de contrôle sont endommages.
• Le non-respect des instructions peut mener à une annulation de la garantie de l'appareil.

Remarque concernant les gaz fluorés

1. Cet appareil de climatisation contient des gaz fluorés. Pour plus d'informations sur le type de gaz et la quantité, veuillez vous reporter à l'étiquette correspondante sur l'appareil.
2. L'installation, le service, l'entretien et la réparation de cet appareil doivent être effectués par un technicien certifié.
3. La déinstallation du produit et le recyclage doivent être effectués par un technicien certifié.
4. Si le système possède un système de détection des fuites, il doit vérifier qu'il n'y a pas de fuites au moins tous les 12 mois.
5. Lorsque l'unité est vérifiée contre les fuites, la conservation des enregistrements de tous les contrôles est fortement recommandée.
6. Cet appareil de climatisation est une unité hermétique qui contient des gaz fluorés.

UNITE INTÉRIEURE

UNITE EXTERIEURE

Unité intérieure

① Panneau frontal ② Entrée d'air ③ Filtre à air (derrière le panneau frontal) ④ Sortie d'air ⑤ Lamelle horizontale ⑥ Lamelle verticale ⑦ Écran ⑧ Récepteur du signal de télécommande (9) Télécommande (pour plus de détails sur l'utilisation, voir chapitre D) 10 Bouton de commande manuelle (AUTO/COOL)

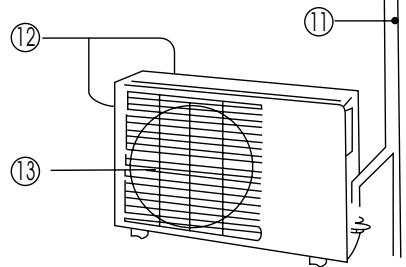

Unité extérieure

Liaisons frigorifiques, tuyau d'évacuation (liaisons frigorifiques non fournies pour modèle S37xx) Entrée d'air (latérale et arrêtée) Sortie d'air

Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre climatiseur peut être différent de celui des illustrations.

Indicateurs de fonctions sur l'écran de l'unité intérieure

(1)

DEGEL

Cet indicateur s'allume lorsque le climatiseur commence à dégeler automatiquement ou lorsque le contrôleur d'air chaud est activé en mode chauffage.

(2)

TEMPÉRATURE

L'écran affiche la température régée en mode climatiseur.

(3)

FONCTIONNEMENT

Cet indicateur clignote à l'allumage de l'appareil et reste allumé lorsque le climatiseur fonctionne.

(4)

MINUTERIE

Cet indicateur s'allume lorsque la minuterie (TIMER) est activée (ON/OFF).

Les fonctions de climatisation, chauffage et déshumidification sont optimales lorsqu'elles sont utilisées aux températures extérieures et intérieures suivantes:

Température Mode	Climatisation	Chauffage	Déshumidification
Temp. de la pierce	17°C - 32°C	0°C - 30°C	10°C - 32°C
Temp. extérieure	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

Attention

• Lorsque le climatiseur est utilisé à des températures différentes de celles indiquées ci-dessus, certains dispositifs de sécurité peuvent s'enclencher, gênant le bon fonctionnement de l'appareil.
• Si le climatiseur fonctionne dans une pièce dont le taux d'humidité relative est supérieur à 80%, de la condensation peut se former sur la surface de l'appareil. Ouvrez la lamelle verticale au maximum et mettez le ventilateur en route à la vitesse maximum.
• Pour une efficacité maximale, maintenez portes et fenêtres fermées lorsque votre appareil est en mode climatisation ou chauffage.

• Orientez toujours la télécommande vers le récepteur de signal de l'unité intérieure. Aucun obstacle ne doit se trouver entre la télécommande et le récepteur, sinon le signal émis par la télécommande ne sera pas reçu par le récepteur et l'appareil ne fonctionnera pas correctement.
• La distance maximale à respecter entre la télécommande et le récepteur est de 6 à 7 mètres.

Présentation des fonctions de la télécommande

fig. 1

① Bouton On/off: Appuyez sur ce bouton pour mettre l'appareil en marche. Appuyez à nouveau sur le bouton pour éteindre l'appareil. ② Bouton Mode: À chaque pression sur ce bouton, les modes d'utilisation de l'appareil défilent dans l'ordre suivant. AUTO (Automatique), COOL (Climatisation), DRY (Déshumidification), HEAT (Chauffage) et FAN (Circulation d'air), comme indiqué ci-dessous:

③ Bouton + : Appuyez sur ce bouton pour augmenter la température interieure jusqu'à max. 30° C. ④ Bouton - : Appuyez sur ce bouton pour baiser la température interieure jusqu'à min. 17°C ⑤ Bouton Fan (Circulation d'air): Ce bouton permet de sélectionner la vitesse de ventilation. À chaque pression sur ce bouton, les vittesses du ventilateur défilent dans l'ordre suivant: AUTO, LOW (basse), MED (moyenne) et HIGH (haute). Si vous sélectionnez le mode AUTO ou DRY (Déshumidification), la vitesse du ventilateur est gérée automatiquement et n'est pas modifiable. ⑥ Bouton SLEEP: Appuyez sur ce bouton pour activer l'économiseur d'énergie. Appuyez à nouveau pour le désactiver. Cette fonction, qui s'utilise seulement en combinaison avec le mode de refroidissement, de chaufage ou automatique (FROID, CHAUD et AUTO), assure l'augmentation de la température paramétrée du climatiseur de 1°C par heures (en mode FROID) ou baisse (en mode chauffage) pendant les deux premières heures. Le climatiseur mainiendra ensuite cette température (température paramétrée + ou - 2 degrés) pendant 5 heures. Ensuite l'appareil s'arrête automatiquement. ⑦ Bouton Swing (Pivotement des lamelles): Appuyez sur ce bouton pour activer le mode SWING. Appuyez à nouveau sur le bouton pour désactiver la fonction. Bouton Air direction: Appuyez sur ce bouton pour modifier l'angle de la lamelle directionnelle. À chaque pression sur le bouton, l'angle de la lamelle sera modifié de 6 degrès. Si la lamelle se retrouve dans une position qui affecte le fonctionnement du mode climatisation ou chauffage, l'appareil change

automatiquement sa position. Lorsque vous appuyez sur ce bouton, aucun symbole n'apparaît sur l'écran de l'appareil.

Bouton Timer on (Mise en marche minuterie): Appuyez sur ce bouton pour régler l'heure de mise en route automatique de l'appareil. À chaque pression sur le bouton, vous avancez l'heure par intervalles de 30 minutes. Lorsque l'écran affiche 10Hr, chaque pression sur le bouton permet d'avancer l'heure par intervalles de 60 minutes. Pour annuler la fonction, maintainir la pression sur le bouton jusqu'à ce que 0.0 s'affiche. Bouton Timer off (Arrêt minuterie): Appuyez sur ce bouton pour régler l'heure d'arrêt automatique de l'appareil. À chaque pression sur le bouton, vous avancez l'heure par intervalles de 30 minutes. Lorsque l'écran affiche 10Hr, chaque pression sur le bouton permet d'avancer l'heure par intervalles de 60 minutes. Pour annuler la fonction, maintainir la pression sur le bouton jusqu'à ce que 0.0 s'affiche. ⑪ Bouton Reset: En appuyant sur ce bouton, vous pouvez annuler tous les réglages et revenir aux réglages d'origine. Bouton TURBO / Bouton Active Clean: En appuyant sur ce bouton alors que l'appareil est en mode climatisation [COOL], la puissance du climatiseur augmente. Pour désactiver le TURBO, appuyez à nouveau sur le bouton. En maintainant ce bouton (au min. 2 sec) l'unité se met en mode entretien du climatiseur. Un processus complet commence pour nettoyer la face interne de l'évaporateur et pour réduire la multiplication des bacteriés. Quand cette fonction est activée tous les réglages de la minuterie sont annulés. Pour arrêter le mode entretien du climatiseur presser à nouveau ce bouton (au min. 2 sec). Bouton LOCK: En appuyant sur le bouton LOCK, vous pouvez verrouiller tous les réglages actuels. La télécommande ne réagit alors qu'au bouton LOCK. Pour désactiver la fonction LOCK, appuyez à nouveau sur le bouton. Bouton LED DISPLAY: En appuyant sur ce bouton, vous pouvez activer l'éclairage de l'écran de la télécommande. L'éclairage s'est aut omatiquement si aucune touche n'est enforcée dans les trente secondes (ne s'applique pas aux apparciels qui ne disposent pas de cette fonction). Bouton sonore minimum/ prévention anti gel interieure: Pressez ce bouton pour diminuer le niveau de pression du son à l'intérieur à 21 dB(A). La vitesse du ventilateur de l'unité interieure est réduite à son plus bas niveau. Lorsque vous appuyez sur ce bouton (> 2 secondes), vous activez la fonction « Home Freezing Prevention ». Dans ce cas, l'unité ignore la température interieure programmée et la règle automatiquement sur environ 8°C. Ceci permet d'éviter la formation de gel dans votre intérieur pendant les périodes froides, à un niveau de consommation le plus bas. Lorsque cette fonction est activée, le code « FP » s'affiche sur l'écran. Ce bouton peut seulement s'utiliser lorsque le climatiseur est en mode chauffage. Pour désactiver la fonction « Home Freezing Prevention »: rappuyez sur le bouton.

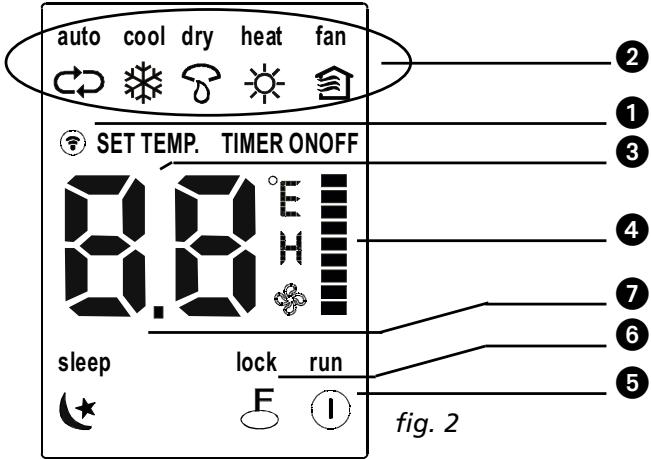

Écran

① Indicateur émission de signaux : Ce voyant lumineux s'allume lorsquela télécommande envoie des signaux au récepteur de l'appareil. ② Indication mode de fonctionnement : Vous pouvez utiliser le bouton MODE pour afficher la fonction qui est activée: AUTO, COOL [climatisation], DRY [déshumidification], HEAT [chauffage] (Cette indication n'apparait pas sur les appareils qui ont uniquement la fonction de climatisation), FAN [circulation d'air]. ③ Écran digital/ minuterie : Cet écran affiche la température programmée (17°C ~ 30°C). Lorsque la minuterie est activée (TIMER) les heures de mise en route/arrêt automatiques [ON/OFF] s'affichent également. L'écran n'affiche rien lorsque l'appareil est en mode circulation d'air [FAN]. ④ Indication vitesse de ventilation : Avec le bouton FAN SPEED vous pouvez sélectionner la vitesse du ventilateur (Auto-Basse - - Moyenne - Haute ). La vitesse s'affiche alors sur l'écran. Attention ceci n'est pas valable en mode AUTO! La vitesse du ventilateur est AUTO lorsque le mode de fonctionnement est AUTO ou DRY (sec). ⑤ Indication marche/arrêt : Ce symbole s'allume quelques instants lorsque l'appareil est mis en route avec la télécommande. ⑥ Affichage LOCK : La mention LOCK s'affiche lorsque vous appuyez sur le bouton LOCK. Appuyez à nouveau sur le bouton pour l'éteindre. ⑦ Affichage veille : Affiché lors du fonctionnement en veille. Appuyer à nouveau sur le bouton SLEEP (veille) pour annuler.

La figure 2 montre toutes les fonctions qui peuvent s'afficher. Dans la pratique, seules les fonctions concernées s'affichent sur l'écran.

Installer / changer les piles

Utilisez deux piles alcalines sèches (AAA/LR03).

N'utilisez pas de piles rechargeables.

1. Au dos de la télécommande, ouvre le couvercle en le faisant coulisser dans le sens de la flèche.
2. Installez les nouvelles piles en veillant à placer les pôles positifs (+) et négatifs (-) dans le bon sens.
3. Remettez le couvercle en place en le faisant coulisser dans sa position d'origine.

• Si les piles sont retirées, toute la programmation sera effacée de la télécommande. Après avoir introduit de nouvelles piles, la télécommande doit être reprogrammée.
• Lorsque vous changez les piles, utilisez des piles du même type. Pour éviter tout dysfonctionnement de la télécommande, utilisez uniquement des piles neuves.
• Retirez les piles de la télécommande si vous ne l'utilisez pas pendant plusieurs semaines. Vous évitez ainsi toute fuite des piles qui pourrait endommager la télécommande.
• Dans des conditions normales d'utilisation, une pile a une durée moyenne d'utilisation de 6 mois.
• Changez les piles lorsque l'unité intérieure n'émet plus de bip ou lorsque l'indicateur de transmission ne s'allume plus.
• N'utilisez jamais simultanément des piles usagées avec des piles neuves. Ne mélangez pas non plus différents types de piles (par exemple, alcalines et dioxyde de manganèse).

Mode automatique

Une fois le climatiseur prêt à l'emploi (vérifier si l'unité est branchée et si l'alimentation électrique est disponible), mettez-le en marche en appuyant sur le bouton. L'indicateur de fonctionnement clignote sur l'écran de l'unité intérieure.

1. Pour sélectionner le mode AUTO, appuyez sur le bouton Mode.
2. Pour régler la température désirée dans la pièce, appuyez ensuite sur le bouton + ou -.
3. Pour mettre le climatiseur en marche, appuyez sur le bouton On/off. L'indicateur lumineux de fonctionnement s'allume sur l'écran de l'unité intérieure. La vitesse de ventilation est gérée automatiquement par l'appareil.
4. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton On/off.

• En mode AUTO, le climatiseur sélectionnera automatiquement le mode de fonctionnement COOL, HEAT ou FAN en fonction de la différence mesurée entre la température ambiance réelle dans la pièce et la température réglée sur la télécommande.
• Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner un autre mode de fonctionnement manuellement.

Modes COOL (climatisation), HEAT (chauffage), et FAN (circulation d'air)

1. Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner manuellement les fonctions COOL (Climatisation), DRY (Déshumidification), HEAT (Chauffage), ou FAN (Circulation d'air). Pour cela, appuyez sur le bouton ②.
2. Pour régler la température souhaitée dans la pièce, appuyez sur les boutons + ou - (③ et ④).
3. Appuyez sur le bouton ⑤ pour sélectionner le mode FAN (Circulation d'air) ou le mode AUTO, HIGH, MED ou LOW.
4. Appuyez sur le bouton ① On/off. L'indicateur de fonctionnement s'allume et le climatiseur se met en marche. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton ① On/off.

Le mode FAN (Circulation d'air) ne peut pas être utilisé pour contrôler la température. Dans ce mode de fonctionnement, les points 1, 3 et 4 sont applicables.

Mode DRY (déshumidification)

1. Pour sélectionner le mode DRY (Déshumidification), appuyez sur le bouton ② Mode.
2. Pour régler la température, appuyez sur les boutons + ou - (③ et ④).
3. Appuyez sur le bouton ① On/off. L'indicateur de fonctionnement s'allume et le climatiseur se met en marche en mode DRY (Déshumidification). Pour arrêté le climatiseur, appuyez à nouveau sur le bouton ① On/off.

Suite à la différence entre la température programmée et la température ambiantes, le climatiseur en mode DRY (Déshumidification) s'activera plusieurs fois automatiquement, sans enclencher les fonctions COOL (Climatisation) et FAN (Circulation d'air).

Minuterie

Pour programmer l'horaire de mise en route et d'arrêt du climatiseur, appuyez sur les boutons Timer on/off (9 et 10). L'horaire programmé sur la télécommande est limité à une période comprise entre une demi-heure et 24 heures.

1. Pour régler l'heure de MISE EN ROUTE.

1.1 Appuyez sur le bouton ⑨ Timer on, l'écran de la télécommande affiche ON TIMER, le dernier horaire de mise en route programme et le signal "h". Vous pouvez maintenant programmer le nouvel horaire de mise en route. 1.2 Appuyez à nouveau sur le bouton ⑨ Timer on pour saisir l'horaire de mise en route. 1.3 Une fois l'horaire saisi, la télécommande transmet le signal au climatiseur. L'opération prend une dizaine de secondes.

1. Pour régler l'heure d'ARRÊT.

2.1 Appuyez sur le bouton ⑩ Timer off, l'écran de la télécommande affiche OFF TIMER, le dernier horaire d'arrêt programmé et le signal "h". Vous pouvez maintenant programmer le nouvel horaire d'arrêt. 2.2 Appuyez à nouveau sur le bouton ⑩ Timer off pour saisir l'horaire d'arrêt. 2.3 Une fois l'horaire saisi, la télécommande transmet le signal au climatiseur. L'opération prend une dizaine de secondes.

Exemple de réglage de la minuterie

Mise en marche du climatiseur dans 6 heures.

1. Appuyer sur le bouton TIMER ON (minuterie marche), le dernier réglage de l'heure de début de fonctionnement et le symbole « h » s'affichent à l'écran.
2. Appuyer sur le bouton TIMER ON (minuterie marche) pour afficher « 6:0h »
3. Attendez une seconde et l'écran numérique affichera à nouveau la température. Le voyant « TIMER ON » (minuterie marche) reste allumé et cette fonction est activée.

Minuterie combinée

(réglement minutes ON (marche) et OFF (arrêt) simultanément).

TIMER OFF TIMER ON

(On --> Arrêt --> Démarrage) (marche --> arrêt --> opération de démarrage) Cette fonctionnalité est utile si l'on peut arrêter le climatiseur une fois que l'on s'est couché et le remettre en marche au réveil ou lorsque l'on rentre à son domicile.

Pour arrêter le climatiseur 2 heures après le réglage et le remettre en marche 10 heures après le réglage.

1. Appuyer sur le bouton TIMER OFF (minuterie arrêt).
2. Appuyer à nouveau sur le bouton TIMER OFF (minuterie arrêt) pour afficher 2.0 h sur l'écran TIMER OFF (minuterie arrêt).
3. Appuyer sur le bouton TIMER ON (minuterie marche).
4. Appuyer à nouveau sur le bouton TIMER ON (minuterie marche) pour afficher 10 h sur l'écran.
5. Attendez une seconde et l'écran numérique affichera à nouveau la température. Le voyant TIMER ON/OFF (minuterie marche/arrêt) reste allumé et cette fonction est activée.

• Si les heures de mise en route et d'arrêt sont identiques, l'heure d'arrêt sera automatiquement décalée d'une demi-heure daytime (période inférieure à 10Hr) ou d'une heure (période supérieure à 10Hr).
• Pour modifier l'horaire de la minuterie, appuyez sur le bouton TIMER correspondant et programmez un nouvel horaire.
• La durée de réglage est une durée relative, c.-à-d. cette durée est basée sur un écart de durée entre la durée réelle et la durée réglée.

Avertissement

• Ne mouillez jamais la télécommande.
• Protégez la télécommande des hautes températures et des radiations.
• Pour éviter tout dysfonctionnement, n'exposez pas le récepteur intérieur aux rayons directs du soleil.

Pour utiliser votre climatiseur de façon optimale, prenez en compte les consignes suivantes :

Dirigez correctement le flux d'air, en évitant de l'orienter directement vers les gens. - Réglez la température pour créer le niveau de confort le mieux adapté. Ne réglez pas des températures trop extrêmes. Fermez portes et fenêtres pour assurer l'efficacité de l'appareil. - Ne posez aucun objet près de l'entrée d'air ou de la sortie d'air, le climatiseur pourrait mal fonctionner et même s'arrêter. Vérifiez qu'aucun obstacle ne gène le flux d'air. L'air pulsé par l'appareil doit pouvoir être diffusé dans toute la pièce sans rencontre d'obstacle. Et inversement, l'air doit pouvoir entrer dans l'appareil sans être gêné. Pour garantir de bonnes performances en mode climatisation et chauffage, nettoyez régulièrement le filtre à air. Nous recommandons un nettoyage des filtres toutes les deux semaines. - Ne faites pas fonctionner l'appareil avec la lamelle horizontalement en position fermée.

La direction du flux d'air sortant du climatiseur peut être orientée par un réglage des lames horizontales et verticales. - Orientez le sens des lames de manière à ne pas souffler directement sur des personnes générées. Assurez-vous que le flux d'air sortant atteigne toute la pièce afin d'éviter les différences de température dans la pièce. - Les lames verticales peuvent être réglées à l'aide de la télécommande. - Les lames horizontales doivent être réglées à la main.

Réglage du sens du flux d'air vertical (haut-bas)

Effectuez ce réglage avec le climatiseur en fonctionnement.

Utilisez la télécommande pour orienter les lames verticales. Appuyez sur le bouton AIR DIRECTION ⑧ de la télécommande. La lame se déplacera de à chaque pression sur le bouton.

Activer le balancement automatique de la lames horizontales (haut - bas)

Cette fonction doit être activée lorsque le climatiseur est en marche.

• Appuyez sur le bouton (7) de la télécommande. Pour arrêter la fonction, appuyez à nouveau sur le bouton ⑦. Pour bloquer la lamelle dans la position souhaitée, appuyez sur le bouton ⑧.

Attention!

Veillez à ne pas toucher le ventilateur derrière les lamelles verticales!

Avertissement

• Les boutons « AIR DIRECTION » et « SWING » ne fonctionnent pas lorsque le climatiseur est éteint (aussi lorsque le minuteur est réglé sur « ON »).
• Ne laissez jamais le climatiseur fonctionner en position frais ou sec avec le flux d'air dirigé vers le bas. Si tel est le cas, de la condensation peut se former sur la lame verticale, qui peut goutter.
• Ne déplacez pas la lame verticale à la main. Utilisez toujours le bouton ⑧ « AIR DIRECTION » ou le bouton « SWING » ⑦. En bougeant cette grille d'air à la main, vous pourriez perturber son fonctionnement. Si la lame verticale ne fonctionne pas convenablement, éteignez le climatiseur, puis rallumez-le.
• Lorsqu'on rallume le climatiseur immédiatement après l'avoir éteint, la lame verticale peut ne pas bouger pendant environ 10 secondes.
• Ne laisse pas l'appareil fonctionner avec la lame horizontale en position fermée.

COOLING/CLIMATISATION

HEAT/CHAUFFAGE

DRY/DÉSHUMIDIFICATION

Mode automatique

• Lorsque vous mettez le climatiseur en mode AUTO (bouton ② sur la télécommande), il sélectionne automatiquement la fonction COOL (Climatisation), HEAT (Chauffage) ou FAN (Circulation d'air) en fonction de la température que vous avez sélectionnée et de la température ambiant. Le climatiseur compare automatiquement la température de la pièce avec celle que vous avez programmée.
• Si vous trouvez le mode AUTO incomfortable, vous pouvez sélectionner un autre mode de fonctionnement manuellement.

Veille/mode économiquе

• Cette fonction, qui s'utilise seulement en combinaison avec le mode de refroidissement, de chauffage ou automatique (FROID, CHAUD et AUTO), assure l'augmentation de la température paramétrée du climatiseur de 1°C par heure (en mode FROID) ou baisse (en mode chauffage) pendant les deux premières heures. Le climatiseur maintiendra ensuite cette température (température paramétrée + ou - 2 degrés) pendant 5 heures. Ensuite l'appareil s'acquittera automatiquement.

Le mode déshumidification sélectionne automatiquement son régime de fonctionnement en mesurant la différence entre la température programmée et la température de la pièce. - En mode déshumidification, l'appareil régule la température en allumant et éteignant successivement sa fonction de climatisation ou de ventilation. La vitesse du ventilateur est régulée automatiquement. Lorsque l'appareil est en mode climatisation, il déshumidifie également l'air ambiant.

Lorsque le climatiseur est en mode déshumidification, la température de la pièce peut baisser. Il est possible qu'un hygrostat mesure alors un taux d'humidité relative plus important, mais l'humidité absolue de la pièce est cependant en baisse, en fonction du volume d'humidité dans la pièce (cuisine, personnes, etc.)

Avertissement

• Éteignez puis débranchez toujours le climatiseur avant de le nettoyer.
• Pour le S 3748 - SC 3748 - S 3764 : coupez l'alimentation électrique vers le climatiseur.

Attention

• Pour essuyer l'unité intérieure et la télécommande, utiliser un chiffon propre.
• Si l'unité interieure est très sale, utilisez un chiffon légèrement humide.
• Le panneau frontal de l'unité intérieure peut être démonté et nettoyé à l'eau. Veillez à bien l'essuyer avec un chiffon avant de le remettre en place.
• N'utilisez pas de lingettes imbibées de nettoyants chimiques pour le nettoyage de l'appareil.
• N'utilise pas d'essence, diluants, poudres à récurer ou autres produits solvants de ce type. Ils peuvent craqueler ou déformer la surface en plastique de l'appareil.

A + B = Filtre charbon actif et/ou filtre 3MTM HAF

Nettoyer le filtre à air

Un filtre à air bouché réduit l'efficacité du climatiseur. Nettoyez le filtre toutes les deux semaines.

1. Soulevez le panneau de l'unité intérieure jusqu'à entendre un 'clic'.
2. Saissiez la poignée du filtre à air et soulevez doucement pour retirer le filtre de son support. Rabaissez-le ensuite.
3. Retirez le filtre écran de l'unité intérieure.
4. Nettoyez le filtre écran toutes les deux semaines.
5. Nettoyez le filtre écran à l'eau ou avec un aspirateur.
6. Le filtre à charbon actif à l'arrêt ne peut pas être nettoyé. Une fois sale, ce filtre ne pourra tout simplement pas filtrer les odeurs désagréables. Ce filtre devra alors être remplacé par un nouveau filtre, (disponible chez votre fournisseur). Il est recommandé de remplacer le filtre à charbon actif 2 fois par saison.
7. Une fois sale, le filtre 3M HAF de couleur verte présentera des signes visibles de saleté, sur et dans le filtre. Lorsque ce filtre est sale, il ne peut pas être nettoyé et doit être remplacé par un filtre neuf (disponible chez votre fournisseur). Il est recommandé de remplacer ce filtre 2 fois par saison.

Nouveau filtré

Le remplacement du filtre est recommandé

1. Après le remplacement du filtre à charbon actif et du filtre 3M HAF dans le support de filtre sur le filtre écran, celui-ci peut être replacé dans le climatiseur.
2. Avant d’être remis en place, le filtre doit être parfaitement sec et ne présenter aucun défaut.
3. Remettez le filtre d'air en place.
4. Insérez le haut du filtre à air dans l'unité en alignant bien les bords gauche et droit.

Entretien

Si vous n'utilisez pas le climatiseur pendant une longue période, effectuez les opérations suivantes avant de le ranger:

• Mettez la ventilation en route pendant 6 heures pour sécher l'intérieur de l'unité.
• Éteignez ensuite le climatiseur puis débranchez-le. Si vous utilisez le modèle S(C)3748 - S 3764, coupez l'alimentation. Retirez les piles de la télécommande. L'unité extérieure nécessite un entretien et un nettoyage périodiques à faire effectuer par un technicien spécialisé et agréé.

Vérifications avant usage

Soyez sûr que les fils électriques de l'appareil ne sont pas endommagés ni débranchés. - Vérifiez si les filtres à air ont été mis en place. - Soyez sûr que l'entrée et la sortie d'air ne sont pas entravés ni bloqués, surtout lorsque le climatiseur n'a pas été utilisé pendant longtemps.

Attention

• Pour éviter tout risque de coupure, ne touchez pas les parties métalliques de l'unité lorsque vous retirez le contrôle.
• N'utilisez jamais d'eau pour nettoyer l'intérieur du climatiseur. Exposer l'appareil à de l'eau peut détruire l'isolation et provoquer des chocs électriques.
• Avant de le nettoyer, l'appareil doit toujours être éteint et débranché.

Les fonctions suivantes peuvent s'activer automatiquement lorsque le climatiseur est en marche.

Protection du compresseur

Une fois arrêté, le compresseur de l'appareil ne se remet en marche qu'au bout de 3 minutes.

Anti-air froid

L'appareil est conçu pour ne pas souffler d'air froid en mode HEAT (Chauffage), lorsque l'échangeur de chaleur se trouve dans une des situations suivantes et quand la température programmée n'a pas été atteinte.

A. Quand la fonction chauffage se met en route. B. Dégel. C. Chauffage à basse température.

Dégel

Lorsque l'appareil dégèle, les ventilateurs intérieur et extérieur ne tournent pas. - Un climat extérieur froid et humide réduit les performances de chauffage de l'appareil, c'est pourquoi l'unité extérieure peut se mettre à geler pendant le cycle de chauffage. - Dans ce cas, l'appareil stoppe périodiquement le mode chauffage et passe automatiquement en mode dégel. La durée de la fonction de dégel varie de 4 à 10 minutes selon la température extérieure et la quantité de gel sur l'unité extérieure.

2. L'unité intérieure diffuse de la vapeur.

L'appareil peut diffuser de la vapeur. Ceci est dû à une grande différence de température entre l'entrée et la sortie d'air en mode COOL (Climatisation) dans une pièce à fort taux d'humidité relative. Lorsque le climatiseur redémarrera en mode Chauffage, l'humidité qui se déposera sur la surface du saturateur de l'unité d'intérieur pendant le refroidissement ou le séchage peut créer une brume blanche.

3. Le climatiseur émet un léger bruit.

Le compresseur peut émettre un léger sifflement lorsqu'il est en route ou qu'il vient de s'arrêter. Ce bruit est émis par le gaz réfrigérant contenu dans l'appareil. Le compresseur peut également émettre un léger grincement lorsqu'il est en route ou qu'il vient de s'arrêter. Ce bruit est normal, il s'explique par l'expansion et la contraction des pièces en plastique de l'appareil dues aux changements de températures. Un bruit peut également être émis lorsque la lame se remet dans sa position d'origine.

4. L'unité intérieure diffuse de la poussière.

• Ceci est normal si le climatiseur n'a pas été utilisé pendant longtemps ou lors de sa toute première utilisation.

5. L'unité intérieure diffuse une mauvaise odeur.

L'unité intérieure peut diffuser les mauvaises odeurs qu'elle a aspirées. Ces odeurs peuvent être générées par les matériaux de construction de la pièce, les meubles ou la fumée.

1. Le climatisation parle uniquement en mode FAN (Circulation d'air) depuis le mode COOL (Climatisation) ou HEAT (Chauffage).
2. Lorsque la température interieure atteint la température programmée, le compresseur s'arrête automatiquement et le climatiseur passe en mode FAN (Circulation d'air). Le compresseur se remet en route lorsque la température interieure augmente en mode COOL (Climatisation) ou descend en mode HEAT (Chauffage).
3. Lorsque le climatisation est en marche dans une pièce à fort taux d'humidité relative (supérieure à 80%), de la condensation peut se former sur l'unité intérieure. Positionnez la lamelle horizontalement en ouverte maximum et mettez le ventilateur en route à la vitesse maximum.

8. Mode chauffage.

• En mode chauffage, l'air est aspiré par l'unité extérieure, chauffé puis diffusé par l'unité intérieure. Lorsque la température d'extérieur baisse, la chaleur absorbée par le climatiseur baissera également, réduisant la capacité de chauffage de l'unité intérieure.

9. Remise en route automatique.

• En cas de coupure de courant, l'appareil s'éteint complètement.

L'appareil est équipé d'un dispositif de remise en route automatique. Lorsque le courant se rétablit, le climatiseur se remet donc automatiquement en marche. Les données précédemment saisies par l'utilisateur restent mémorisées.

10. Détection de fuite de réfrigérant.

Le climatiseur est équippe d'un système de détection de fuite de réfrigérant.

Lorsque l'unité extérieure détecte un manque de réfrigérant, le climatiseur s'arrête et l'unité intérieure affiche l'alarme EC à l'écran.

Lorsque cette alarme se déclenche, ne pas redémarrer le climatiseur et contacter votre fournisseur.

PANNE

Si l'une des situations suivantes se présente, débranchez immédiatement le climatiseur et contactez votre distributeur:

• Les fusibles sautent ou le coupe-circuit s'enclenche fréquemment.
• De l'eau ou un autre objet a pénétré dans le climatiseur.
• La télécommande fonctionne mal ou pas du tout. Autres situations anormales.

Problème	Cause	Solution
L'appareil ne se met pas en marche	Coupure de courant	Attendez le rétablissement de l'électricité.
	L'unité est peut-être débranchée	Vérifiez si la fiche électrique est bien enforcée dans la prise murale.
	Le fusible peut avoir sauté.	Changez le fusible / rétablissez le disjon-cateur / coupe-circuit
	La pile de la télécommande peut être épuisée.	Changez la pile.
	La télécommande est à plus de 6 à 7 m de l'unité, ou des obstacles se trouvent entre la télécommande et le récepteur.	Rapprochez la télécommande de l'unité. Supprimez les obstacles.Orientez la télé-commande vers le récepteur de l'unité interieure.
	L'horaire saisi avec la minuterie est incor-rect.	Patientez ou annulez l'horaire saisi.
L'unité s'accêté et ne redémarre plus	Manque possible de réfrigérant	Contacter votre fournisseur
L'appareil diffuse de l'air mais ne climatise/chauffe pas la pièce suffisamment.	La température n'a pas été programmée correctement.	Programmez la température correctement. Voir chapitre D "utilisation avec télécom-mande".
	Le filtrtre à air est bouché.	Nettoyez le filtrtre à air.
	Les portes et fenêtres de la pièce sont ouvertes.	Fermez les portes et fenêtres.
	Entrée/sorting d'air interieure/extérieure est bouchée.	Débouchez les entrées/sorties puis remet-tez l'appareil en route.
	Le dispositif de protection du compresseur est activé (arrêt pendant 3 minutes).	Patientez
	L'appareil dégele actuellément l'unité extérieure.
La vitesse de ventilation FAN ne peut pas être modifiée	Le climatiseur est en mode AUTO	Vitesse de ventilation uniquement régla-ble en mode HEAT (Chauffage), COOL (Climatisation) et FAN (Circulation d'air).
	Le climatiseur est en mode DRY (Déshumidification)
L'indicateur de TEMP. ne s'affiche pas.	Le climatiseur est en mode FAN (Circulation d'air)	Température non calculable en mode FAN (Circulation d'air)

Si la panne n'a pas pu être résolue, prière de contacter votre distributeur. Expliquez-lui la panne observée et indiquez-lui la référence du modèle de sua vie climatisationur.

Toute réparation de l'appareil doit être exclusivement effectuée par un technicien agréé.

Le climatiseur a une garantie de 48 mois sur le compresseur de l'appareil et 24 mois sur les autres pièces, à partir de la date d'achat. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est valable que sur présentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a été apportée.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
8. La garantie ne couvre pas les dégâts causés par l'utilisation de filtres non conformes.
9. La garantie ne couvre pas la perte et/ou fuite de gaz réfrigérant causée par une installation effectuée par une personne non agréée. La garantie ne couvre pas les dommages liés à une installation, connexion ou déconnexion ne répondant pas aux prescriptions législatives en vigueur et/ou aux indications contenues dans ce manuel.

Contacter votre réparateur si ces instructions ne suffisent pas à résoudre la panne. Si l'appareil doit être démonté, seul un technicien agréé et possédant les qualifications requises peut effectuer les opérations de déconnexion/reconnexion.

Ne pas jeter des appareils électriques avec les déchets ménagers municipaux non triés. Utiliser des équipements de collecte séparés. Contacter votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés sur des sites d'enfouissement des déchets ou dans déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et entraîner dans la chaîne alimentaire et peuvent poser des risques à votre santé et bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieux appareil pour recyclage au moins gratuitement. Ne jetez pas les piles dans le feu car elles peuvent exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Environnement: Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est régie par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.

Cet appareil contient du gaz réfrigérant R410A. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R410A dans l'atmosphère : R410A est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 2088.

Nous vous informons que les notices d'utilisation et/ou d'installation sont disponibles sur notre site www.qlima.com

Modèle		S 3725	S 3731	S 3748	SC 3725	SC 3731	SC 3748
Type climatiseur		Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur
Capacité de refroidissement *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
Classe EE refroidissement*		A++	A++	A++	A++	A++	A++
SEER*		6.6	6.6	6.6	6.3	6.6	6.1
Capacité de chauffage *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
Classe EE mode chauffage *		A+	A+	A+	A+	A+	A
SCOP*		4.0	4.4	4.1	4.0	4.0	3.8
Capacité de déshumidification ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Conso. énergie mode refroidissement	kW	0.80	1.17	1.63	0.82	1.21	1.56
Conso. énergie mode chauffage	kW	0.91	1.12	1.54	0.87	1.10	1.64
Consommation annuelle d'énergie mode refroidissement / chauffage	kWh	144 / 882	185 / 841	262 / 1422	141 / 878	187 / 859	264 / 1336
Alimentation électrique	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Intensité courant refroidissement/chauffage (nom.)	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Courant max.	A	9.5	10	11.5	9.5	10	11.5
Flux d'air **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Pour les locaux de - jusqu'à**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Régions appropriées		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Type comprésse		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Vitesses ventilateur		3	3	3	3	3	3
Amplitude thermostatique	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Commandes manuelle/mécanique/electro-nique		Télécommande électronique	Télécommande électronique	Télécommande électronique	Télécommande électronique	Télécommande électronique	Télécommande électronique
Télécommande Oui / Non		Oui	Oui	Oui	Oui	Oui	Oui
Types filtres à air		Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF
Type / charge réfrigérant	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Équivalent CO2	tonnes	1.67	1.98	3.09	1.67	1.98	3.03
Réfrigérant GWP		2088	2088	2088	2088	2088	2088
Diamètre tuyau réfrigérant liquide-gaz	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Raccord rapide	Raccord rapide	Raccord rapide
Puisance de compression / d'aspiration normale (max.)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Dimensions unité intérieure (L x h x p)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Dimensions unité extérieure (L x h x p)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Poids net unité intérieure	kg	6.5	7.4	9.0	11.5	12.3	14.6
Poids net unité extérieure	kg	26.6	29.1	37.8	26.9	29.5	37.8
Poids brut unité intérieure	kg	8.2	9.5	12.2	15.5	16.4	19.2
Poids brut unité extérieure	kg	29.0	31.9	40.5	29.3	32.3	40.5
Niveau sonore unité intérieure****	dB(A)	52	52	55	51	52	56
Niveau sonore unité extérieure****	dB(A)	58	60	63	60	62	64
Niveau sonore unité intérieure (low)****	dB	22	23	25	25	26	26
Classe protection unité intérieure	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Classe protection unité extérieure	IP	IP24	IP24	IP24	IP24	IP24	IP24
Puisance fusible		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511/EN 14825 Information à titre indicatif * Suppression de l'humidité à 32°C, 80% HR *** EN 12108-2008
