PAE 51 - Déshumidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur d'air évaporatif
Marque	TROTEC
Modèle	PAE 51
Dimensions (L x l x H)	390 x 342 x 897 mm
Poids	8 kg
Alimentation électrique	220-240 V / 50 Hz
Courant nominal absorbé	0,48 A
Puissance absorbée	110 W
Capacité du réservoir d'eau	20 L
Débit d'air	661 m³/h
Puissance d'évaporation	2000 ml/h
Niveau de pression sonore (à 1 m)	60 dB(A)
Distances minimales (tous côtés)	100 cm
Modes de fonctionnement	Ventilation, Rafraîchissement, Nuit, Refroidissement (avec humidification)
Minuterie	1, 2, 4, 8 heures
Télécommande	Oui, infrarouge
Fonction oscillation (Swing)	Oui
Filtre à air	Lavable, à nettoyer régulièrement
Filtre à évaporation	Remplaçable (réf. 7 710 000 860)
Roulettes de transport	Oui, avec frein de blocage
Blocs réfrigérants inclus	2 blocs
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - PAE 51 TROTEC

Que faire si l'appareil ne s'allume pas ?

Vérifiez le raccordement secteur, l'état du cordon et de la fiche, ainsi que le fusible ou disjoncteur. Attendez 10 minutes avant de redémarrer. Si le problème persiste, contactez le service après-vente.

Pourquoi l'appareil fonctionne sans refroidir ?

Vérifiez que les volets de ventilation sont ouverts au maximum, que le filtre à air n'est pas encrassé, et que les distances minimales par rapport aux murs (100 cm) sont respectées.

La pompe ne fonctionne pas, que faire ?

Assurez-vous que le mode Refroidissement de l'air est activé (LED allumée) et que le réservoir d'eau contient assez d'eau (au moins au niveau minimum). Vérifiez que l'entrée de la pompe n'est pas bloquée. Si le problème persiste, contactez le SAV.

Comment utiliser les blocs réfrigérants ?

Placez les blocs réfrigérants au congélateur pendant au moins 4 heures avant utilisation. Mettez-les dans le réservoir d'eau avant de remplir. N'ouvrez jamais les blocs et ne mangez pas la glace formée dessus.

Faut-il changer l'eau régulièrement ?

Oui, renouvelez l'eau tous les 3 jours pour éviter la prolifération de micro-organismes. Nettoyez également le réservoir à l'acide citrique si du calcaire apparaît.

La télécommande ne répond pas, que vérifier ?

Vérifiez la distance et qu'aucun obstacle ne gêne le signal. Assurez-vous que les piles sont en bon état et correctement installées (respect de la polarité).

Comment nettoyer le filtre à air ?

Retirez le filtre, nettoyez-le avec un chiffon doux légèrement humide ou à l'eau chaude avec un détergent neutre. Laissez sécher complètement avant de le remettre en place. Ne jamais insérer un filtre mouillé.

Quand remplacer le filtre à évaporation ?

En fonctionnement standard, remplacez-le environ une fois par an, ou plus tôt s'il est très encrassé. Utilisez uniquement la pièce d'origine (réf. 7 710 000 860).

L'appareil émet un signal sonore, que signifie-t-il ?

Un signal sonore indique que le réservoir d'eau est vide en mode refroidissement. Remplissez le réservoir avec de l'eau potable fraîche et assurez-vous que le curseur de la pompe est en position basse.

Comment activer la fonction de séchage du filtre ?

Appuyez sur la touche Speed pendant 3 secondes. Le ventilateur tourne à vitesse maximale pendant 20 minutes puis l'appareil s'éteint. Cela permet de sécher le filtre avant transport ou stockage.

MODE D'EMPLOI PAE 51 TROTEC

Indications sur le manuel d'utilisation.... 2

Normes de sécurité 2

Informations sur l'appareil .... 5

Transport et stockage 6

Montage et mise en service 6

Utilisation.... 10

Accessoires disponibles.... 13

Défauts et pannes.... 14

Entretien.... 15

Annexe technique.... 20

Élimination des déchets.... 20

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Porter des lunettes de protection

Les indications présentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter des gants de protection

Ce symbole indique la nécessité de porter des gants de protection.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

PAE 51

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l'appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur.
  Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques.
  Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».
  • Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d'eau.
• Avant l'entreposage ou le transport, videz le réservoir d'eau. Ne buvez pas l'eau. Risques pour la santé !
• Notez qu'une humidité relative élevée peut favoriser la prolifération environnante des micro-organismes.
• Veillez à ce que des objets à proximité de l'appareil ne deviennent pas humides ou mouillés. Lorsque l'humidité apparaît, l'émission doit être réduite. Si l'émission ne peut pas être réduite, n'utilisez l'appareil qu'à des intervalles périodiques. Des matériaux absorbants comme des revêtements de sol textile, des rideaux et des nappes ne doivent pas devenir humides.
• Veillez à ce que l'eau dans le réservoir d'eau soit changée tous les 3 jours. Vous risquez sinon la formation des micro-organismes dans le réservoir d'eau qui parviennent dans l'air ou dans l'eau en présentant un risque pour la santé.
• Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ou des accumulateurs de froid adaptés.
• Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.
• N'ouvrez jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.
• Ne mangez pas la glace qui peut se former sur les accus de froid. Risques pour la santé !
• Ne placez pas de batteries rechargeables dans la télécommande.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques.

L'utilisation conforme comprend le refroidissement de l'air dans

• les locaux d'habitation
- les musées
• les entrepôts et les archives
- les bibliothèques
• les centrales téléphoniques et les salles informatiques

Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Il est interdit de modifier, compléter ou altérer l'appareil de quelque manière que ce soit.
• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Symboles	Signification
	Ce symbole apposé sur l’appareil rappelle que le filtre doit être contrôlé, et, le cas échéant, nettoyé avant chaque utilisation. Remplacez le filtre s’il est endommagé.N’insérez pas de filtre mouillé dans l’appareil.Attendez que le filtre soit sec.

Symboles	Signification
	Le symbole apposé sur l’appareil rappelle que le réservoir d’eau doit être nettoyé tous les 3 jours. Changez l’eau dans le réservoir d’eau tous les 3 jours. Débranchez l'appareil du secteur avant de nettoyer le réservoir d’eau.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

Le liquide contenu dans les accus de froid peut être nocif pour la santé !

Consultez immédiatement un médecin en cas d'ingestion du liquide.

En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l'eau et consultez immédiatement un médecin.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

Le refroidisseur d'air à évaporation rafraîchit les locaux à des températures agréables.

L'appareil est rempli avec de l'eau froide, des glaçons et / ou des blocs réfrigérants afin de refroidir l'air chaud entrant grâce au filtre à évaporation et le restituer, par le biais du ventilateur, en tant qu'air froid.

En plus de sa fonction de refroidissement, l'appareil peut également être utilisé comme purificateur d'air : l'air aspiré est filtré et humidifié grâce au filtre à air intégré et au filtre à évaporation en nid d'abeille.

Il est possible de régler le régime de ventilation à quatre niveaux différents.

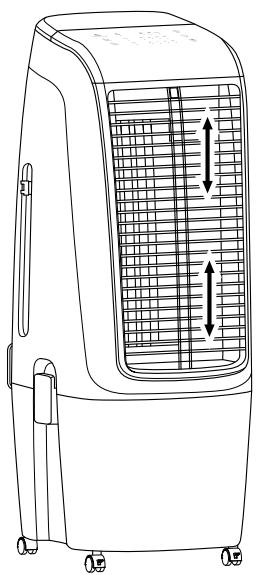

L'orientation des volets de la sortie d'air froid peut être réglée manuellement et le mode swing d'oscillation automatique peut être activé en option.

L'appareil est équipé d'un mode nuit qui permet un fonctionnement silencieux pendant les périodes de sommeil.

L'appareil se commande par l'intermédiaire de son panneau de commande ou de la télécommande infrarouge.

De plus, grâce à la fonction minuterie, il est possible de faire s'éteindre l'appareil automatiquement au bout d'un certain temps.

L'appareil peut être utilisé d'une manière économe en énergie. Si aucun élément de commande n'est utilisé pendant 60 s, la luminosité des LEDs est automatiquement réduite.

Représentation de l'appareil

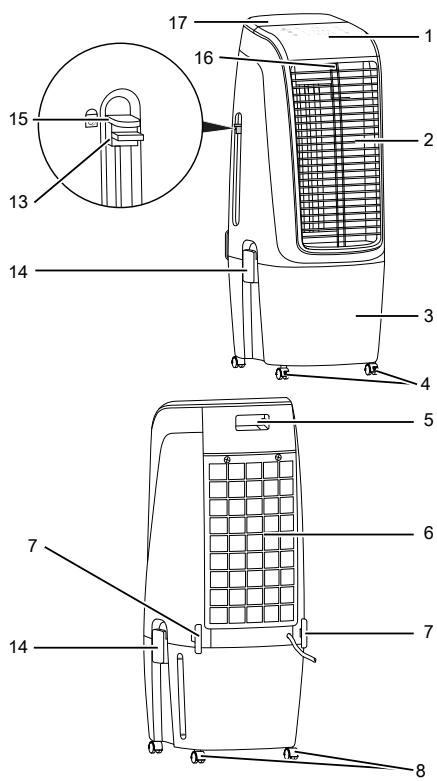

No	Désignation
1	Panneau de commande
2	Sortie d'air avec volets de ventilation réglables et volets de guidage de l'air pour la fonction d'oscillation (swing)
3	Réservoir d'eau avec indicateur du niveau
4	Roulettes de transport avec blocage
5	Compartiment pour télécommande

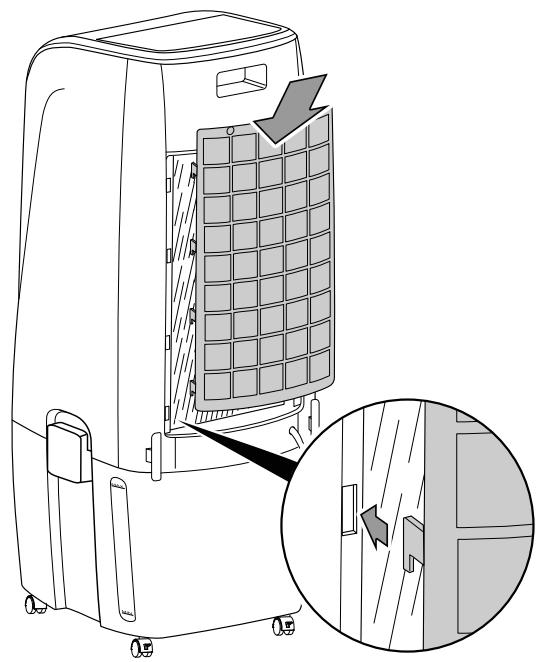

6	Entrée d'air avec filtre à air et filtre à évaporation
7	Porte-cordon d'alimentation
8	Roulettes de transport sans blocage
9	Filtre à évaporation
10	Blocs réfrigérants
11	Télécommande
12	Filtre à air
13	Blocage du curseur
14	Boucle de fermeture du réservoir d'eau

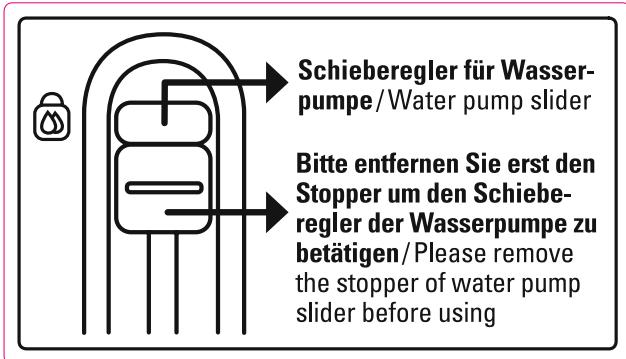

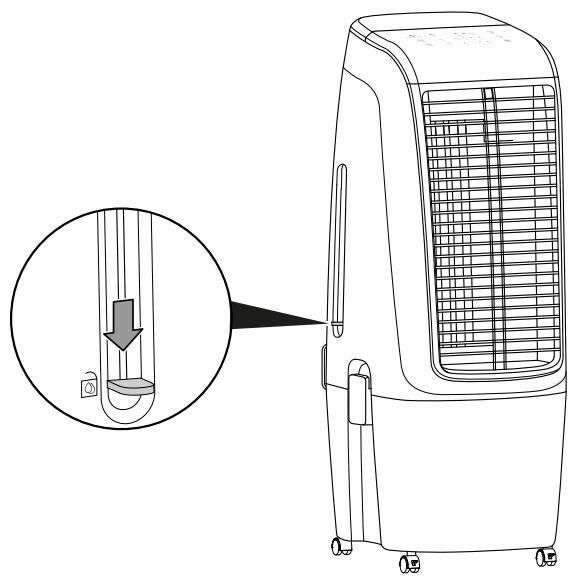

15	Curseur de réglage de la pompe
16	Récepteur télécommande

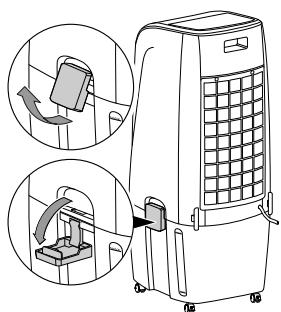

17	Entonnoir de remplissage d'eau

Observez les mises en garde sur les panneaux de l'appareil.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

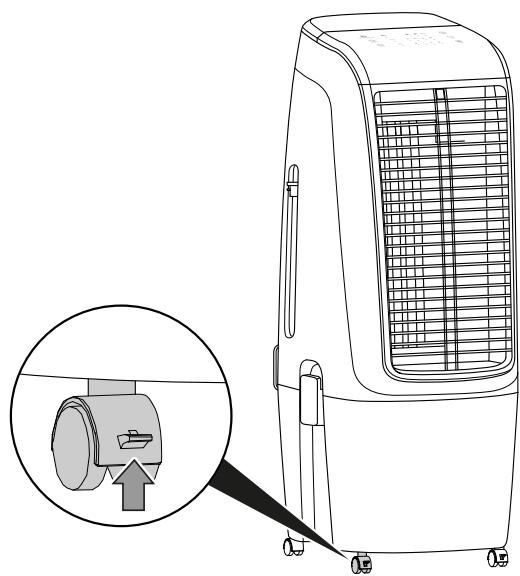

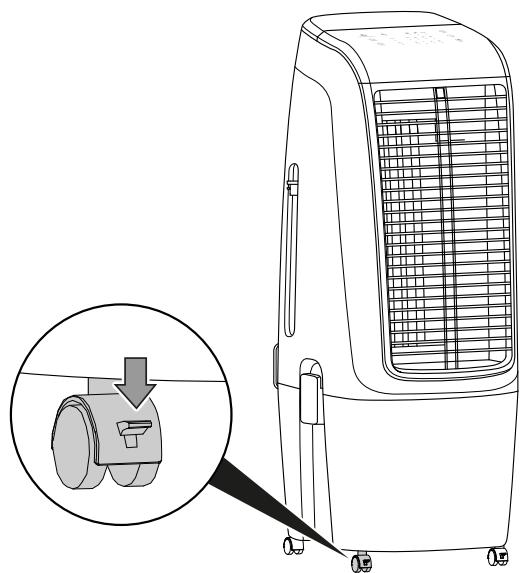

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
  • Videz le réservoir d'eau.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
  • Débloquez les freins des roulettes.
• Ne faites rouler l'appareil que sur des surfaces planes et stables.

Veuillez observer les consignes suivantes après chaque transport :

- Installez l'appareil à la verticale après l'avoir transporté.

Entreposage

Veuillez respecter les consignes suivantes avant chaque entreposage :

• Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).
• Faites sécher le filtre à évaporation avant de le ranger. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
- debout, dans un endroit protégé de la poussière et de l'exposition directe au soleil
• le cas échéant, protégé de la poussière par une housse
- ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer
• Retirer les piles de la télécommande

Montage et mise en service

Contenu de la livraison

• 1 appareil
  • 1 télécommande
  • 1 pile pour la télécommande
  • 1 filtre à évaporation
  • 1 filtre à air
  • 2 blocs réfrigérants
  • 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

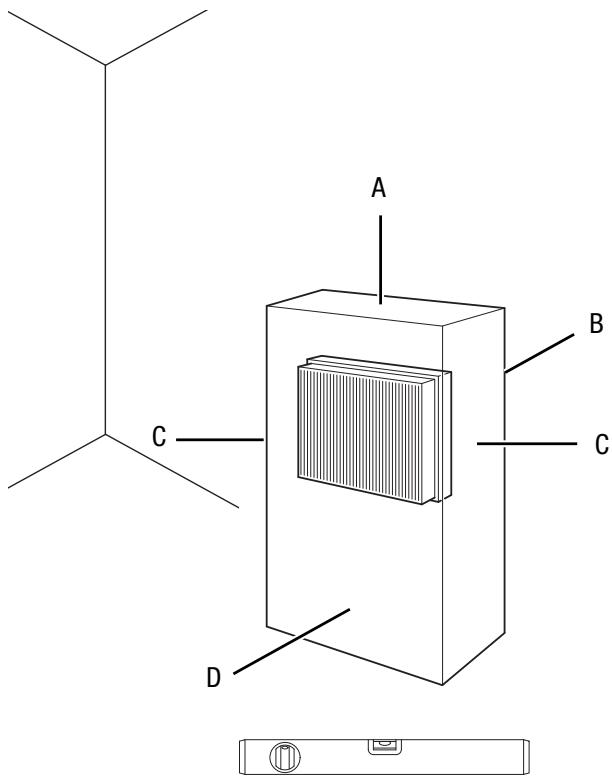

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Caractéristiques techniques ».

A B C C D

• Avant la remise en service de l'appareil, vérifiez l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l'appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges de câble sont entièrement déroulées.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Insérez des piles dans la télécommande avant la première mise en service.

Roulettes de transport

L'appareil est muni de roulettes pour en faciliter le transport. De plus, deux des roulettes sont pourvues d'un frein de blocage et assurent ainsi une bonne stabilité. Blocage et déblocage des freins des roulettes de transport :

• Pour une transport facile, débloquez les freins.

• Pour une bonne stabilité, bloquez les freins.

Remplissage du réservoir d'eau

L'appareil nécessite de l'eau potable fraîche pour refroidir l'air.

Remarque

Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l'eau ne doit pas dépasser 40 °C.

Info

Renouvelez l'eau tous les 3 jours afin d'éviter la prolifération de bactéries.

Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants :

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l'utilisation.
• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci.

Info

De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigérants.

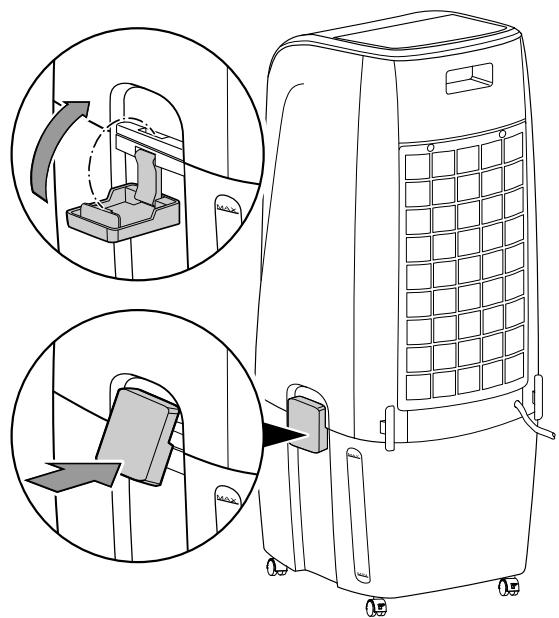

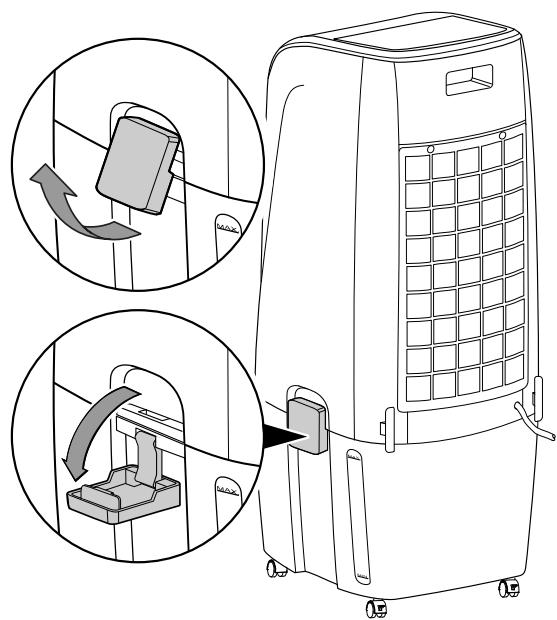

2. Le réservoir d'eau peut être rempli de deux manières différentes avec de l'eau. Choisissez la variante 2 si vous souhaitez utiliser des glaçons ou des blocs réfrigérants pour un refroidissement supplémentaire.

→ Variante 1 :

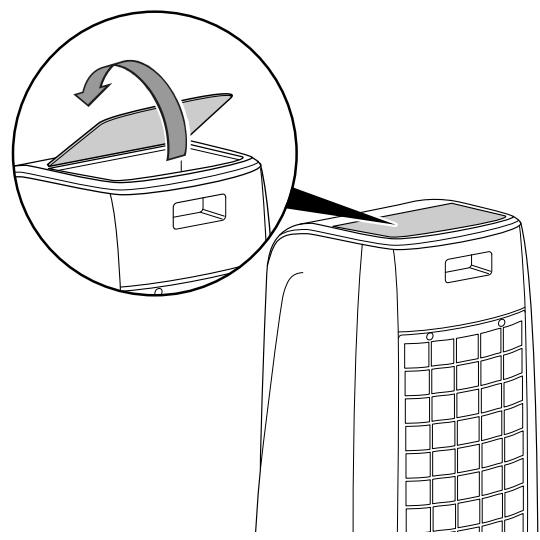

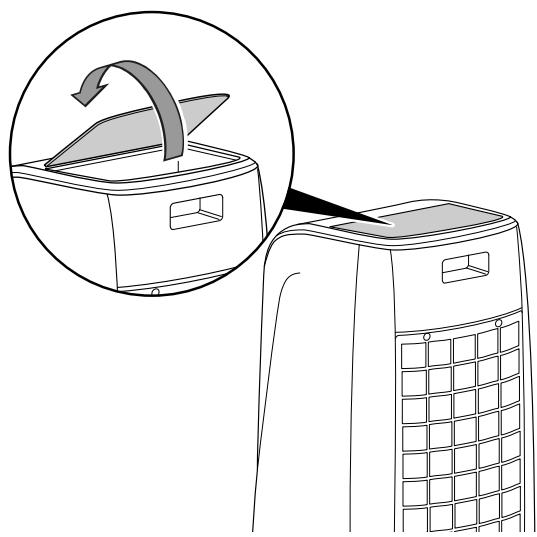

Ouvrez l'entonnoir de remplissage (17).

Assurez-vous que le curseur (15) est bien bloqué en position supérieure. Ouvrez les boucles de fermeture (14) et soulevez la partie supérieure de l'appareil.

1. Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche (3). Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.

⇒ Observez le niveau minimum et maximum de l'indicateur.

Le réservoir d'eau doit être rempli au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

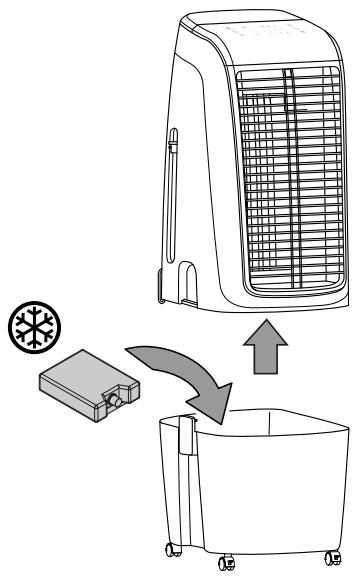

1. Au besoin, placez les blocs réfrigérants dans le réservoir d'eau (3) afin d'obtenir un effet de refroidissement supplémentaire.

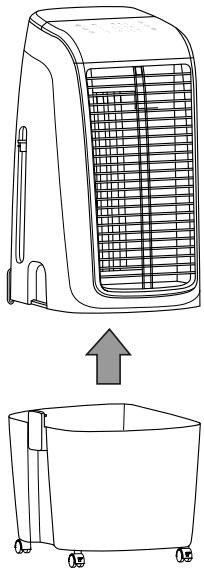

1. Refermez la trappe de remplissage (17) ou remettez en place l'unité supérieure sur le réservoir d'eau et fermez les boucles de fermeture (14).

2. Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Au besoin, essuyez l'appareil.

Réglage du curseur

Pour pouvoir utiliser la fonction refroidissement, placez la pompe dans le réservoir d'eau après avoir rempli celui-ci.

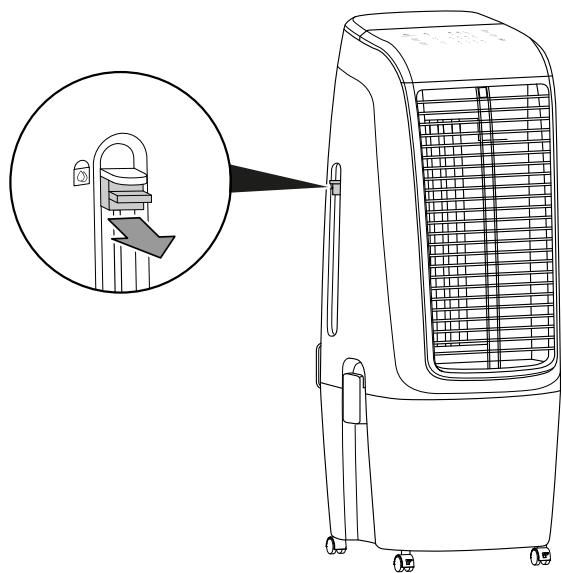

1. Enlevez le blocage qui maintient le curseur (15) en position supérieure.

1. Faites coulisser le curseur (15) vers le bas.

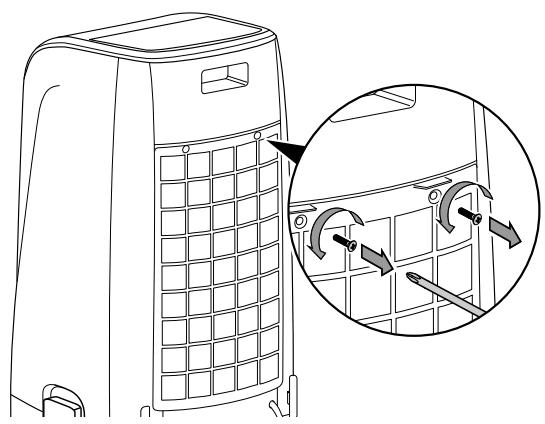

Avant d'enlever la partie supérieure de l'appareil, sécurisez toujours le curseur en position supérieure en replaçant le blocage. La pompe et le mécanisme risqueraient autrement d'être endommagés.

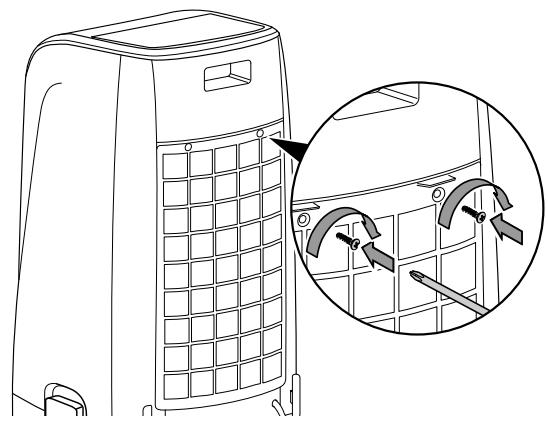

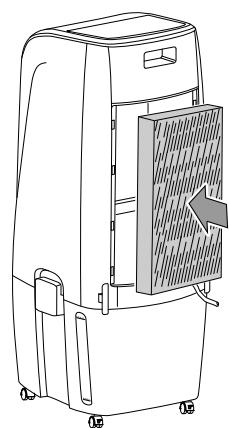

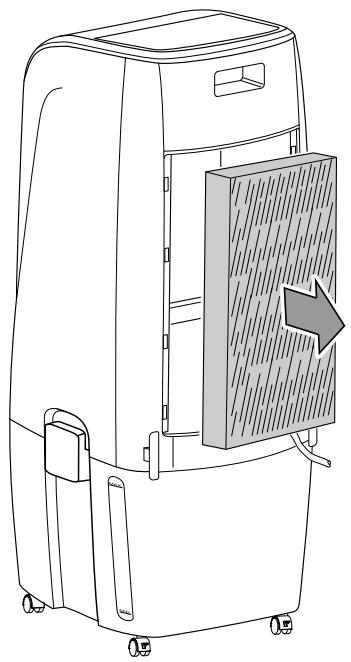

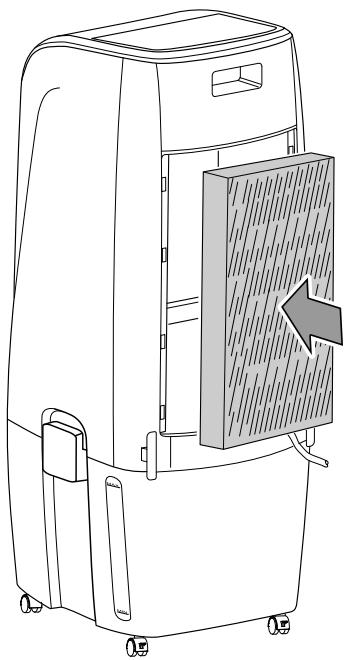

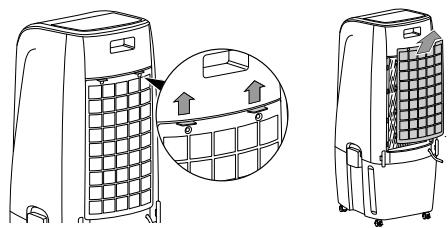

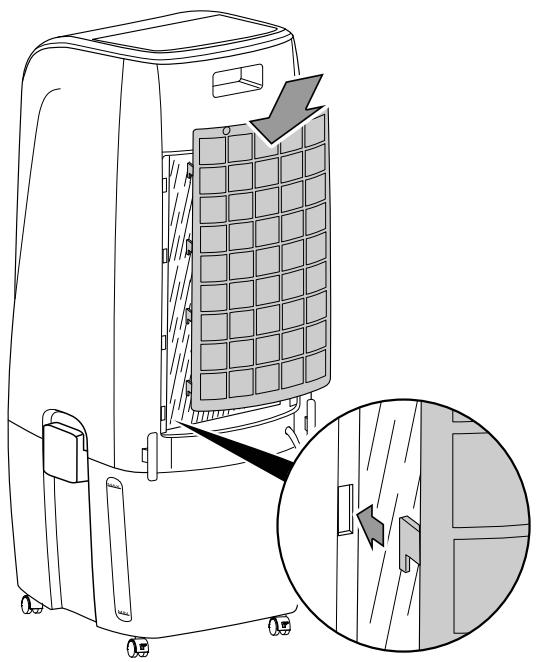

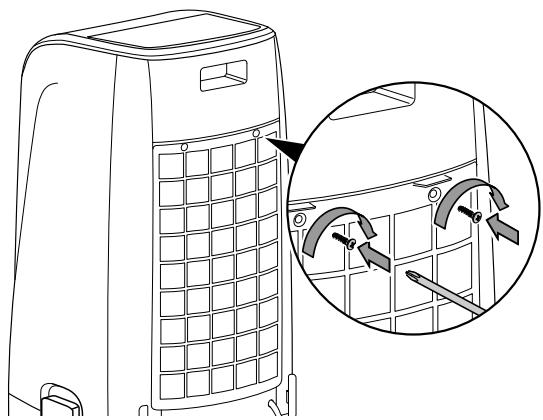

Mise en place du filtre à évaporation et du filtre à air

Remarque

En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

Avertissement

Ne mettez pas les mains dans l'appareil. Ne les approchez pas du ventilateur. Il y a un risque de blessures en cas de contact avec le ventilateur.

- Avant la mise en marche, assurez-vous que le filtre à évaporation et le filtre à air sont bien mis en place.

Réglage des volets de ventilation

- Avant d'allumer l'appareil, réglez les volets de ventilation de la sortie d'air.

Branchement du cordon secteur

- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Info

Un signal sonore retentit et l'appareil se trouve en mode de veille.

Utilisation

- Évitez de laisser les portes et les fenêtres ouvertes.

Éléments de commande

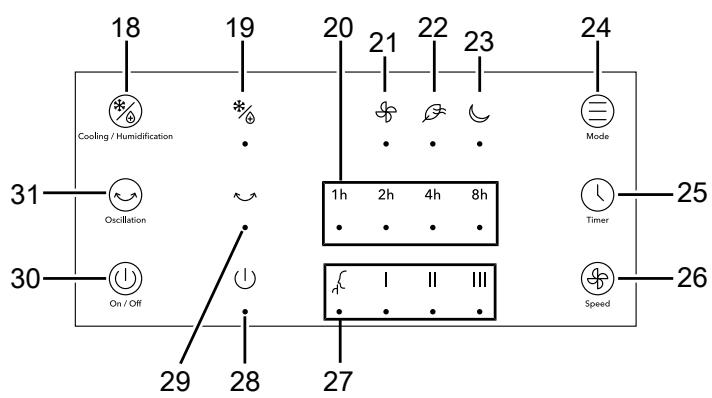

18 19 20 21 22 23 24 Cooling / Humidification Mode 31 Oscillation 1h 2h 4h 8h Timer 30 On / Off 29 28 27 Speed 25 26

No	Désignation	Signification
18	Touche Cooling / Humidification	Activation ou désactivation du mode refroidissement
19	LED Cooling / Humidification	S'allume lorsque le mode refroidissement de l'airest activé
20	LED heures	Affichage du nombre d'heures lorsque la minuterie est activée 1h, 2h, 4h et 8h
21	LED Ventilation	S'allume lorsque le mode ventilation est activé
22	LED Rafraîchissement	S'allume lorsque le mode rafraîchissement de l'air est activé
23	LED Mode nuit	S'allume lorsque le mode nuit est activé
24	Touche Mode	Touche de sélection du mode de fonctionnement ventilation,rafraîchissement ou nuit
25	Touche Timer	Mise en marche et arrêt de la minuterie
26	Touche Ventilation	Régime de ventilation et fonction de séchage du filtre
27	LEDs régime de ventilation	Affichage du régime de ventilation :niveau silencieuxniveau 1 = faibleniveau 2 = moyenniveau 3 = fort
28	LED On / Off	Est allumée pendant le fonctionnement

No	Désignation	Signification
29	LED oscillation	S'allume lorsque la fonction swing est activée
30	Touche On / Off	Mise en marche et arrêt de l'appareil
31	Touche Oscillation	Activation ou désactivation de la fonction swing

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.

1. Appuyez sur la touche On / Off (30).
   ⇒ L'appareil démarre en mode Ventilation au régime de ventilation II.
   ⇒ Les LEDs On / Off (28), ventilation (21) et régime de ventilation II (27) s'allument.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Refroidissement de l'air
- Ventilation
- Rafraîchissement
- Mode nuit

Refroidissement de l'air

Le mode Refroidissement de l'air peut être activé dans tous les autres modes.

En mode Refroidissement de l'air, la pompe est mise en marche et l'eau est répartie sur le filtre à évaporation, afin de refroidir l'air en circulation. Lorsque le réservoir d'eau est vide, un signal sonore se fait entendre.

Procédez de la manière suivante pour activer le refroidissement de l'air :

1. Appuyez sur la touche Cooling / Humidification (18).

→ La LED Cooling / Humidification (19) s'allume.
→ La pompe démarre.

1. Appuyez sur la touche Speed (26) pour régler le régime de ventilation désiré (silence et de 1 à 3).
2. Réappuyez sur la touche Cooling / Humidification (18), si vous désirez éteindre le refroidissement de l'air.

→ La LED Cooling / Humidification (19) s'éteint.
L'appareil continue de fonctionner dans le mode sélectionné précédemment.

Remarque

En mode Refroidissement de l'air, il ne faut pas retirer le filtre à évaporation ni le filtre à air, sinon l'eau goutte et pénètre à l'intérieur de l'appareil.

Ventilation

En mode ventilation, vous pouvez sélectionner à la main le régime de ventilation de votre choix parmi les 4 niveaux.

Procédez de la manière suivante pour régler la ventilation :

1. Appuyez sur la touche Mode (24) jusqu'à ce que la LED Ventilation (21) s'allume.
2. Pour régler le régime de ventilation, appuyez sur la touche Speed (26) jusqu'à ce que la LED correspondant au régime de ventilation souhaité (27) s'allume.

Remarque

Le choix du niveau silence n'est possible qu'en mode ventilation, le cas échéant en combinaison avec le refroidissement de l'air.

Rafraîchissement de l'air

En mode rafraîchissement de l'air, le régime de ventilation augmente et diminue afin de générer un flux d'air agréable et naturel.

Procédez de la manière suivante pour activer le mode Rafraîchissement de l'air :

1. Appuyez sur la touche Mode (24) jusqu'à ce que la LED Rafraîchissement (22) s'allume. Le niveau de ventilation change automatiquement.

Mode nuit

Il est possible d'activer en plus le refroidissement de l'air en mode nuit.

Il n'est pas possible d'activer le rafraîchissement de l'air.

En mode nuit, l'appareil fonctionne selon un programme prédéfini comportant plusieurs régimes de ventilation, afin de générer un flux d'air particulièrement adapté aux besoin des dormeurs.

1. Appuyez sur la touche Mode (24) jusqu'à ce que la LED nuit (23) s'allume.

Réglage de la minuterie

La fonction minuterie permet d'éteindre l'appareil automatiquement après un nombre d'heures prédéterminé.

Il est possible d'activer la fonction dans chacun des modes de fonctionnement.

Le nombre d'heures peut être réglé sur 1, 2, 4 ou 8 heures.

Arrêt automatique

√ L'appareil est en marche.

1. Appuyez sur la touche Timer (25) jusqu'à ce que le nombre d'heures désiré soit indiqué par les LEDs heures (20).
   → La minuterie est réglée sur le nombre d'heures désiré.
   ⇒ L'appareil s'éteint automatiquement après écoulement du nombre d'heures programmé.

Remarques concernant l'arrêt automatique :

• Une pression sur la touche On / Off (28) ne désactive pas l'arrêt automatique.
• Une panne de courant survenant en cours de fonctionnement ne désactive pas l'arrêt automatique.

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.

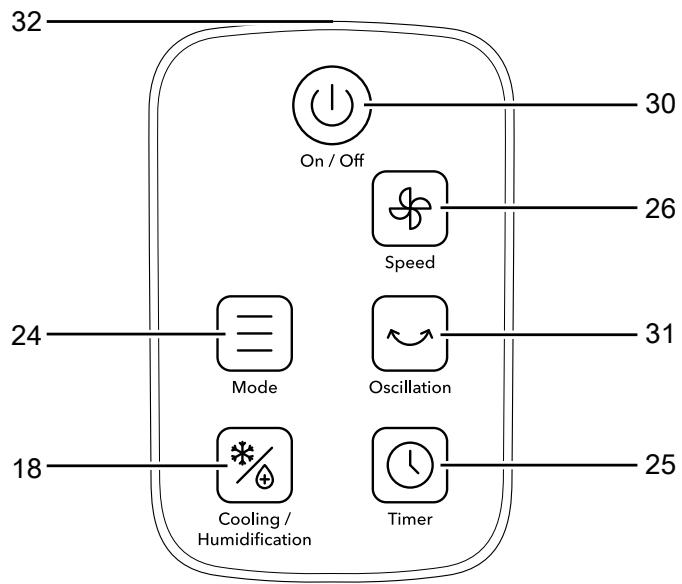

32 On / Off 30 26 24 Mode Oscillation 31 18 Cooling / Humidification Timer 25

No	Désignation	Signification
18	Touche Cooling / Humidification	Activation ou désactivation du mode refroidissement
24	Touche Mode	Touche de sélection du mode de fonctionnement ventilation, rafraîchissement ou nuit
25	Touche Timer	Mise en marche et arrêt de la minuterie
26	Touche Ventilation	Réglage du niveau de ventilation
30	Touche On / Off	Mise en marche et arrêt de l'appareil
31	Touche Oscillation	Activation ou désactivation de la fonction swing
32	Émetteur/Récepteur de la télécommande	Émet vers l'appareil par infrarouge

Fonction swing

Au besoin, il est possible d'activer la fonction swing dans tous les modes de fonctionnement.

Des volets de guidage verticaux se trouvent derrière les volets de ventilation horizontaux. Ils oscillent automatiquement avec la fonction swing et assurent ainsi une circulation continue de l'air.

1. Appuyez sur la touche Oscillation (31) pour activer ou désactiver la fonction swing.
   ⇒ La LED oscillation (29) s'allume lorsque la fonction swing est activée.

Fonction mémoire

Après une coupure d'électricité en cours de fonctionnement, un signal sonore retentit et l'appareil se remet en marche.

Lorsque vous ré-enclenchez l'appareil à partir du mode veille, une programmation éventuelle de la minuterie ainsi que le régime de ventilation sont en mémoire et l'appareil démarre en mode ventilation.

Fonction arrêt automatique

Lorsque le réservoir d'eau est vide, si le mode refroidissement de l'air est activé, un signal d'alarme retentit et le voyant LED Cooling / Humidification (19) s'éteint.

La pompe fonctionne pendant 50 s. Si le programme constate un manque d'eau pendant 5 s, la pompe s'arrête automatiquement. Un signal d'alarme retentit pendant 10 secondes.

Ajout d'eau dans le réservoir

L'appareil signale un réservoir d'eau vide en émettant un signal d'alarme sonore. Il faut alors remplir le réservoir d'eau.

Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants :

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l'utilisation.
• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci.

Info

De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigérants.

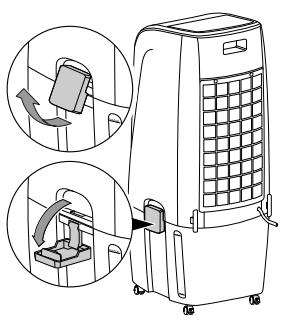

2. Le réservoir d'eau peut être rempli de deux manières différentes avec de l'eau. Choisissez la variante 2 si vous souhaitez utiliser des glaçons ou des blocs réfrigérants pour un refroidissement supplémentaire.

→ Variante 1 :

Ouvrez l'entonnoir de remplissage (17).

Assurez-vous que le curseur (15) est bien bloqué en position supérieure. Ouvrez les boucles de fermeture (14) et soulevez la partie supérieure de l'appareil.

1. Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche (3). Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.

→ Observez le niveau minimum et maximum de l'indicateur.

Le réservoir d'eau doit être rempli au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

1. Au besoin, placez les blocs réfrigérants dans le réservoir d'eau (3) afin d'obtenir un effet de refroidissement supplémentaire.

1. Refermez la trappe de remplissage (17) ou remettez en place l'unité supérieure sur le réservoir d'eau et fermez les boucles de fermeture (14).

2. Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Au besoin, essuyez l'appareil.

Fonction de séchage du filtre

La fonction de séchage du filtre peut être activée en cas de besoin, par exemple aux fins de transport.

Le ventilateur fonctionne à son régime maximum et l'appareil s'arrête au bout de 20 minutes. Dans ce mode, aucune autre fonction ne peut être sélectionnée.

1. Pour activer la fonction de séchage du filtre, appuyez pendant 3 s sur la touche Speed (26).

→ La LED régime de ventilation III (27) clignote.

Remarque

Si vous désirez mettre fin prématurément à la fonction de séchage du filtre, arrêtez l'appareil avec la touche On / Off (30).

Arrêt automatique

L'appareil s'éteint automatiquement lorsqu'il a fonctionné pendant 15 heures de façon continue.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Videz et nettoyez le réservoir d'eau (voir chapitre Maintenance).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation.

L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans le manuel d'utilisation peut encourir un risque de blessure.

Désignation	Numéro d'article
Filtre à évaporation PAE 51	7 710 000 860

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne sans refroidir ou avec des performances réduites :

• Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
• Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.

L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas :

• Vérifiez si le mode refroidissement de l'air est activé. La LED Cooling / Humidification (19) devrait être éclairée.
• Vérifiez le niveau du réservoir d'eau (voir chapitre Remplissage du réservoir d'eau). Le signal acoustique doit pas retentir.
• Le cas échéant, vérifiez l'absence de tout objet bloquant l'entrée de la pompe. Vérifiez que l'entrée de la pompe n'est pas bloquée.
• Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente.

Il y a écoulement d'eau :

• Vérifiez si l'appareil présente des fuites.
• Vérifiez l'installation correcte du réservoir d'eau.

La fonction swing ne fonctionne pas :

- Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire.
• Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien
Intervalles de maintenance

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	tous les 3 jours	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins une fois par semestre	au moins une fois par an
Nettoyage du réservoir d'eau			X
Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X				X
Nettoyage extérieur		X					X
Contrôle visuel de l'intérieur de l'appareil pour détecter d'éventuels encrassements		X					X
Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant	X			X
Remplacement du filtre à évaporation		X
Contrôle des détériorations éventuelles	X
Contrôle des vis de fixation		X					X
Test fonctionnel							X

Protocole de maintenance et d'entretien

Type d'appareil : ....

Numéro de série : ......

Intervalle de maintenance et d'entretien	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Nettoyage du réservoir d'eau
Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter d'éventuels encrassements
Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant
Remplacement du filtre à évaporation
Contrôle des détériorations éventuelles
Contrôle des vis de fixation
Test fonctionnel
Remarques :

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

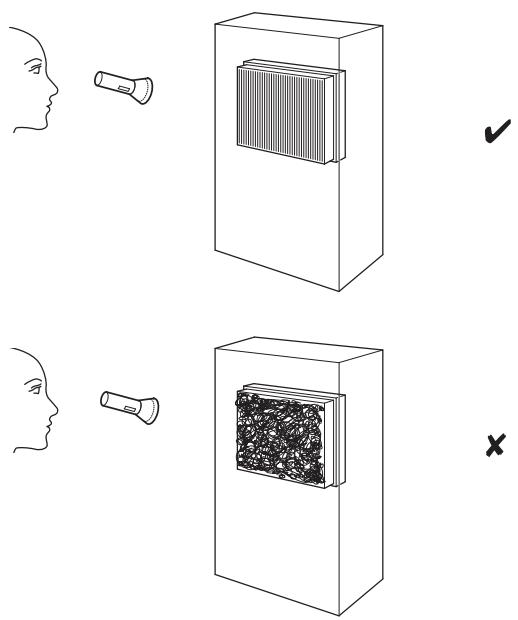

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.
5. Remettez le filtre à air en place.

Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

Nettoyer le réservoir d'eau

Avertissement

Pour nettoyer le réservoir d'eau, utilisez de l'acide citrique comme détartrant. Pendant le nettoyage, portez toujours des gants et des lunettes de protection, l'acide pouvant avoir un effet corrosif sur la peau. Observez également les indications du fabricant et les consignes de sécurité concernant l'acide citrique.

Remarque

Nettoyez l'appareil avec de l'acide citrique s'il présente des signes visibles de calcaire. Chauffez l'eau de nettoyage à 40 °C au maximum. Au-delà, du citrate risque de se former et de détériorer l'appareil.

Le réservoir d'eau doit être vidé avant le stockage ou avant une longue période de non-utilisation de l'appareil.

1. Assurez-vous que le curseur (15) est bien bloqué en position supérieure.

2. Ouvrez les boucles de fermeture (14) de l'appareil.

1. Soulevez la partie supérieure de l'appareil.

1. Rincez soigneusement le réservoir d'eau à l'acide citrique (détartrant). Laissez le détartrant agir pendant 20 minutes au maximum.
2. Ensuite, rincez l'appareil à l'eau.
3. Séchez l'intérieur du réservoir avec un chiffon non pelucheux.
4. Si vous désirez continuer à utiliser l'appareil, remplissez le réservoir avec de l'eau potable fraîche (voir chapitre « Ajout d'eau dans le réservoir »).
5. Replacez la partie supérieure de l'appareil sur le réservoir d'eau.
6. Fermez les boucles de fermeture de l'appareil.

Nettoyer le filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Desserrez les vis du filtre à air.

1. Retirez le filtre à air de l'appareil.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil !

3. Insérez à nouveau le filtre à air dans l'appareil.

1. Resserrer les vis sur l'appareil.

Remplacement du filtre à évaporation

Avertissement

Ne mettez pas les mains dans l'appareil. Ne les approchez pas du ventilateur. Il y a un risque de blessures en cas de contact avec le ventilateur.

Remarque

En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Le filtre à évaporation doit être remplacé s'il est fortement encrassé.

Le filtre à évaporation se remplace environ 1 fois par an en fonctionnement standard.

Laissez sécher le filtre à évaporation dans l'appareil avant de le retirer.

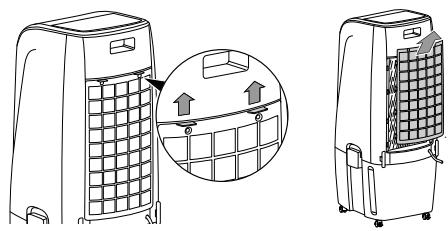

1. Desserrez les vis du filtre à air.

1. Retirez le filtre à air de l'appareil.

1. Retirez le filtre à évaporation de l'appareil.

1. Éliminez les filtres à évaporation usagés conformément à la législation nationale en vigueur.
2. Insérez le nouveau filtre à évaporation dans l'appareil.

1. Remettez le filtre à air en place dans l'appareil.

1. Resserrer les vis sur l'appareil.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :

- rebranchez l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Stockez l'appareil conformément aux indications figurant au chapitre « Stockage ».

Annexe technique

Caractéristiques techniques

Paramètre	Valeur
Modèle	PAE 51
Puissance d'évaporation	2000 ml/h
Débit d'air	661 m^3/h
Raccordement secteur	220-240 V / 50 Hz
Courant nominal absorbé	0,48 A
Puissance absorbée	110 W
Niveau de pression sonore (1 m de distance)	60 dB(A)
Capacité du réservoir d'eau	20 l
Poids	8 kg
Dimensions (longueur x largeur x hauteur) :	390 x 342 x 897 mm
Distances minimales par rapport aux murs et aux objets :vers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) :	100 cm100 cm100 cm100 cm

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

) [phone]

[phone]

[e-mail]

www.trotec.com
