PAC 2000 SH - Climatiseur mobile TROTEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mobile
Capacité de refroidissement	2000 W
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	30 x 30 x 70 cm
Poids	25 kg
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB
Consommation énergétique	700 W
Type de gaz réfrigérant	R290
Entretien et nettoyage	Filtres lavables, vidange du réservoir d'eau
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique
Accessoires inclus	Tuyau d'évacuation, télécommande
Garantie	2 ans

FOIRE AUX QUESTIONS - PAC 2000 SH TROTEC

Comment installer le TROTEC PAC 2000 SH?

Pour installer le TROTEC PAC 2000 SH, placez l'appareil près d'une fenêtre ou d'une porte pour pouvoir évacuer l'air chaud. Assurez-vous que le tuyau d'évacuation est correctement connecté à l'unité et à l'extérieur. Branchez l'appareil sur une prise électrique adéquate.

Le ventilateur ne fonctionne pas, que faire?

Vérifiez si l'appareil est correctement branché et si le fusible est intact. Assurez-vous que le mode de fonctionnement est bien réglé sur 'refroidissement' et que la température souhaitée est inférieure à la température ambiante.

Comment nettoyer le filtre de l'appareil?

Pour nettoyer le filtre, éteignez l'appareil et débranchez-le. Retirez le filtre situé à l'arrière de l'unité. Lavez-le à l'eau tiède savonneuse, rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

Pourquoi l'appareil ne refroidit-il pas correctement?

Si l'appareil ne refroidit pas correctement, vérifiez que les fenêtres et les portes sont fermées. Assurez-vous que le filtre est propre et que le tuyau d'évacuation n'est pas obstrué. Vérifiez également les réglages de température.

Quelle est la consommation d'énergie du TROTEC PAC 2000 SH?

La consommation d'énergie du TROTEC PAC 2000 SH est d'environ 800 watts en mode refroidissement. Vérifiez l'étiquette énergétique pour des informations plus détaillées.

Comment stocker l'appareil en dehors de la saison?

Pour stocker l'appareil, nettoyez le filtre et assurez-vous qu'il est complètement sec. Éteignez l'appareil, débranchez-le et rangez-le dans un endroit frais et sec, à l'abri de l'humidité.

Puis-je utiliser le TROTEC PAC 2000 SH dans une pièce de plus de 20 m²?

Le TROTEC PAC 2000 SH est conçu pour des pièces jusqu'à 20 m². Dans des espaces plus grands, son efficacité de refroidissement pourrait diminuer.

Comment régler la température sur l'appareil?

Pour régler la température, utilisez le panneau de contrôle ou la télécommande. Appuyez sur le bouton de température et ajustez-la à votre convenance.

MODE D'EMPLOI PAC 2000 SH TROTEC

Indications sur le manuel d'utilisation 1

Normes de sécurité 1

Informations sur l'appareil 3

Transport et stockage 4

Montage et installation 5

Utilisation 8

Défauts et pannes 13

Maintenance 15

Annexe technique 19

Élimination des déchets 19

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

PAC 2000 SH

http://hub.trotec.com/?id=40264

Normes de sécurité

Veuillez tirer attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas l'appareil dans des locaux représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Installez l'appareil debout et de façon stable.
• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
• Ne touchez ou n’utilisez pas l’appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvre pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des connecteurs. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent sont défectueuses.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques.

Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques. Assurez-vous que l’entrée et la sortie d'air sont dégagées.
• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles. Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• upération des condensats ou le tuyau d'évacuation.
• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour refroidir, ventiler, déshumidifier et chauffer l'air ambiant à l'intérieur en respectant les caractéristiques techniques.

Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Toute modification constructive, transformation ainsi que tout ajustement arbitraire au niveau de l'appareil est strictement interdit.
• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

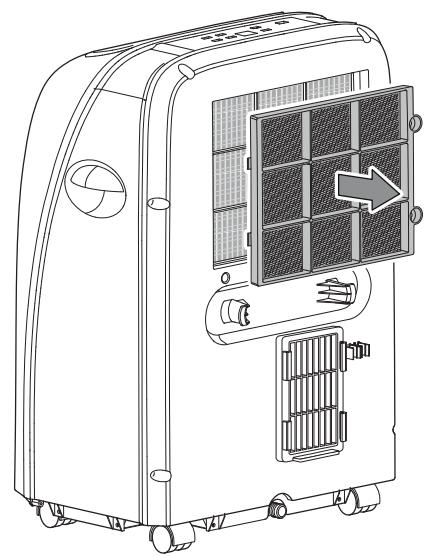

N'utilisez jamais l'appareil sans filtre à air! Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire la capacité de déshumidification et déterminer l'appareil.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Description de l'appareil

L'appareil est destiné au rafraîchissement des pièces. En outre, il filtre et humidifie l'air, ce qui crée ainsi un climat agréable.

L'appareil peut également être utilisé comme chauffage.

L'appareil refroidit l'air ambiant en lui extrayant de la chaleur. La chaleur absorbée est évacuée vers l'extérieur par le tuyau d'évacuation, l'air refroidi est introduit dans la pièce d'installation par un ventilateur.

Le condensat produit s'écoule de l'évaporateur sur le condenseur brûlant, s'y évapore, puis est transporté à l'extérieur par le tuyau d'évacuation.

En mode Ventilation, l'appareil permet de faire circuler l'air dans la pièce sans le refroidir.

En mode Déshumidification, l'humidité est retirée de l'air ambiant.

Le mode Chauffage chauffe l'air ambient.

L'appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de faire s'allumer ou s'éteindre automatiquement l'appareil au moyen de la fonction minuterie.

L'appareil se commande via le panneau de commande ou la télécommande infrarouge fournie.

L'appareil est conçu pour une utilisation universelle et flexible. Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

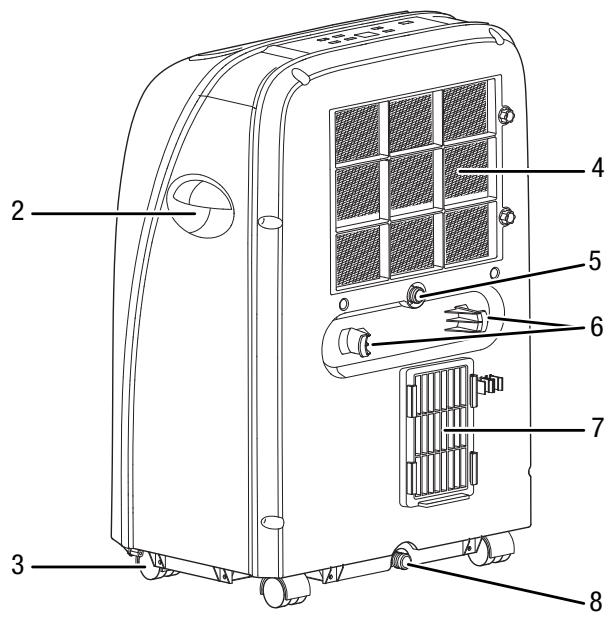

Représentation de l'appareil

N°	Désignation
1	Panneau de commande
2	Poiignée
3	Roulettes de transport
4	Entrée d'air avec filtre à air
5	Raccord de tuyau avec bouchon en caoutchoc
6	Fixation du cable électrique
7	Raccord de tuyau d'évacuation d'air
8	Évacuation de condensat avec bouchon en caoutchoc
9	Télécommande
10	Récepteur de télécommande
11	Sortie d'air avec volets de ventilation

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Videz les condensats résiduels contenus dans l'appareil
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Ne faites rouler l'appareil que sur des surfaces planes et stables.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Veuillez attendre de 12 à 24 heures avant de remettre l'appareil en marche! Sinon, cela pourrait endommager le compresseur et l'appareil ne fonctionnerait plus. Nous déclinons toute responsabilité dans ce cas.

Entreposage

Veuillez respecter les consignes suivantes avant chaque entreprise :

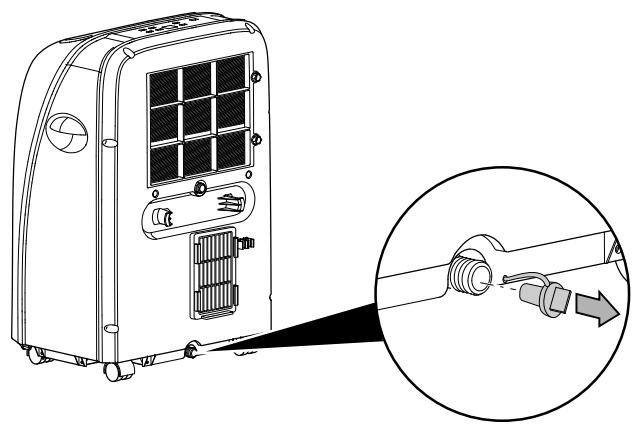

• Videz les condensats résiduels contenus dans l'appareil. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil : au sec et protégé du gel et de la chaleur.
• Dans un endroit protégé de la poussière et de l'exposition directe au soleil
• le cas échéant, protégé de la poussière par une housse
• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer
• Retirer les piles de la télécommande

Contenu de la livraison

1 appareil 1 tuyau d'évacuation 1 adaptateur de tuyau 1 adaptateur d'air d'évacuation 1 fermeture d'adaptateur d'air d'évacuation - 1 tuyau d'évacuation des condensats, longueur: 1 m, diamètre: 11 mm 1 télécommande 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le déterrez pas en le déroulant.

Mise en service

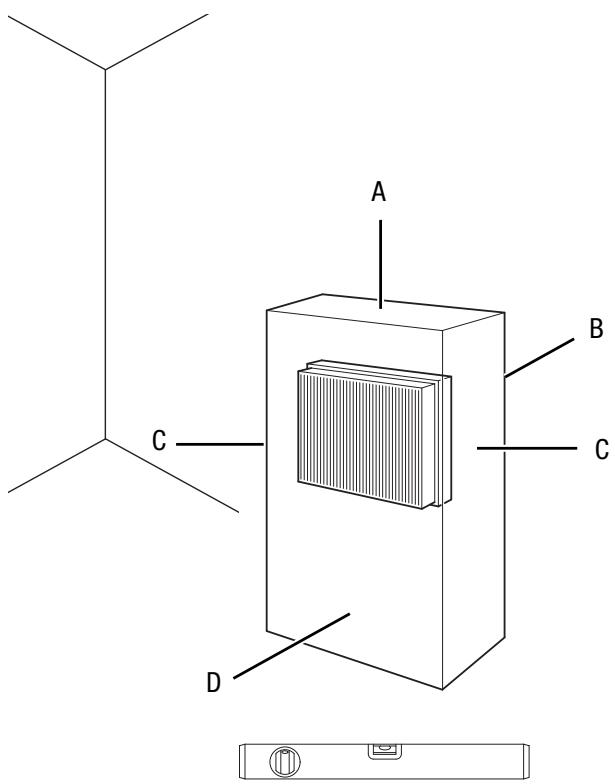

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Caractéristiques techniques.

• Avant la remise en service de l'appareil, vérifie l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles. Assurez-vous que les rallonges de câble sont entièrement déroulées. Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation soient libres. Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Insérez les piles dans la télécommande avant la première mise en service.

Remarque

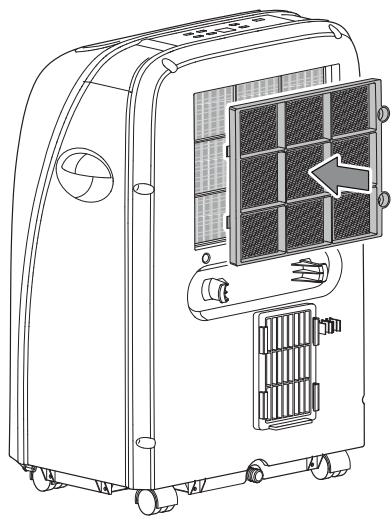

N'utilisez jamais l'appareil sans filtre à air! Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire la capacité de déshumidification et déterminer l'appareil.

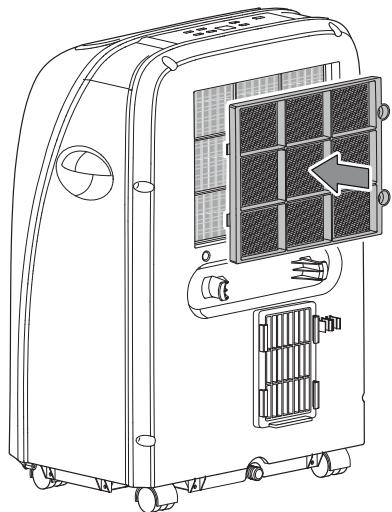

• Avant la mise en marche, assurez-vous que le filtre à air est bien en place.

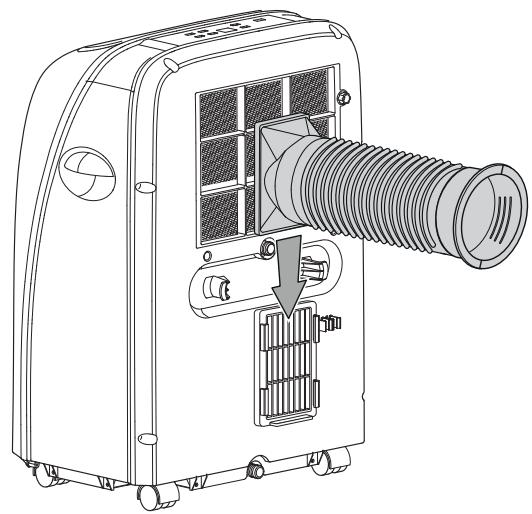

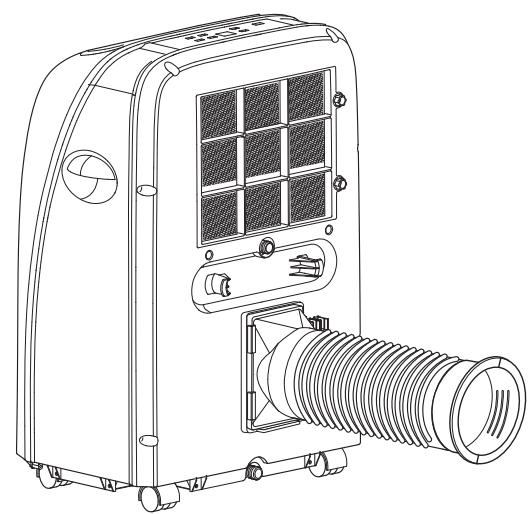

Raccordement du tuyau d'évacuation

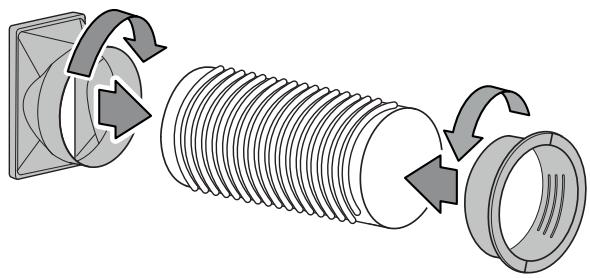

1. Raccordez l'adaptateur de tuyau avec une extrémité du tuyau d'évacuation.
2. Raccordez l'adaptateur de tuyau avec l'autre extrémité du tuyau d'évacuation.

1. Poussez l'adaptateur de tuyau avec le tuyau d'évacuation depuis le haut dans le raccord du tuyau d'air d'évacuation du climatiseur.

Évacuation de l'air de sortie

• L'air évacué de l'appareil contient la chaleur de la pièce à refroidir. Pour cette raison, nous recommandons de conduire l'air évacué vers l'extérieur.
• L'extrémité du tuyau d'évacuation peut être installée dans l'ouverture d'une fenêtre. Fixez la fenêtre en position ouverte, si nécessaire avec des outils appropriés, pour que l'extrémité de la gaine ne puisse pas glisser.

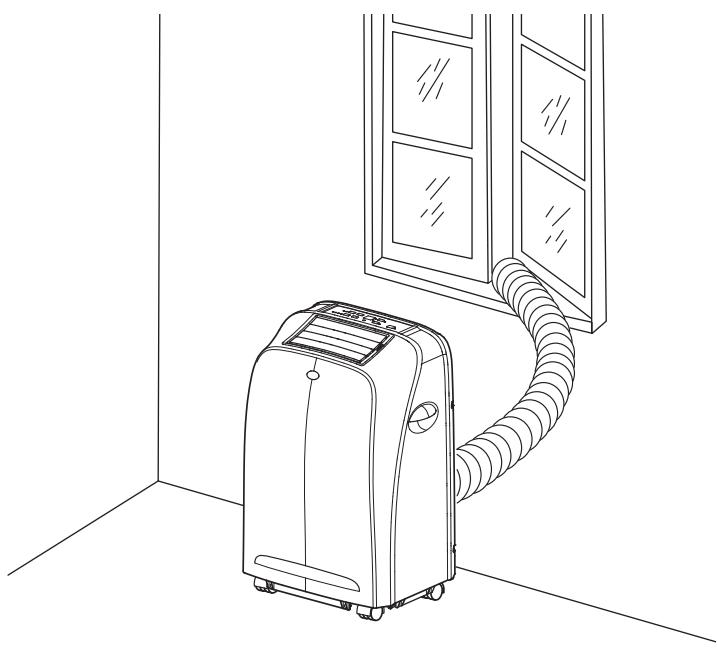

• L'extrémité du tuyau d'évacuation peut être installée dans une fenêtre entrouverte.

Lci, l'utilisation d'un calfeutrage de fenêtre est recommandée (en option).

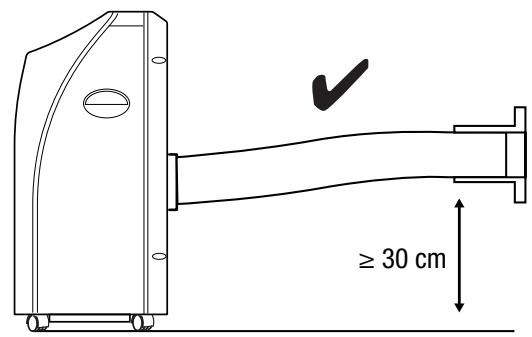

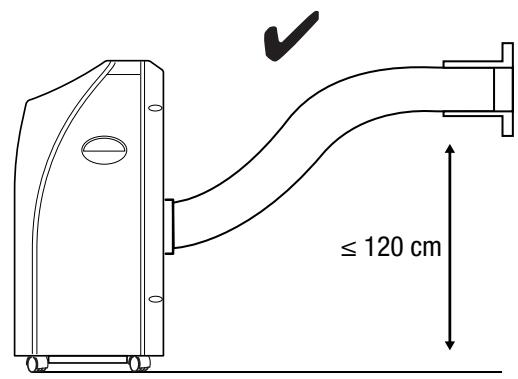

• Le tuyau d'évacuation doit être installé vers le haut dans le sens de l'air.

Exemple d'installation du tuyau d'évacuation :

Observe les indications suivantes pour la pose du tuyau d'évacuation :

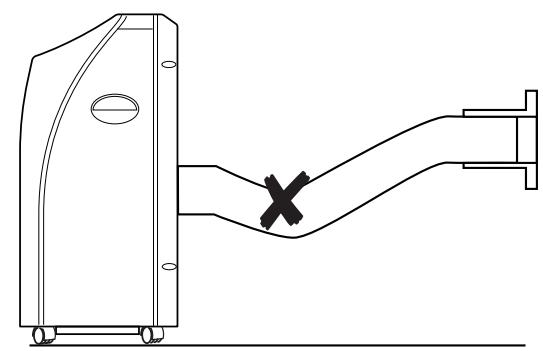

• Évitez de plier le tuyau d'évacuation d'air. Les pl e.

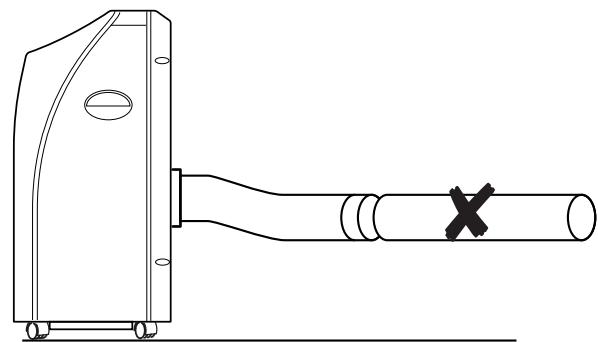

• z pas un tuyau supplémentaire pour le rallonger. Cela pourrait provoquer un dysfonctionnement de l'appareil.

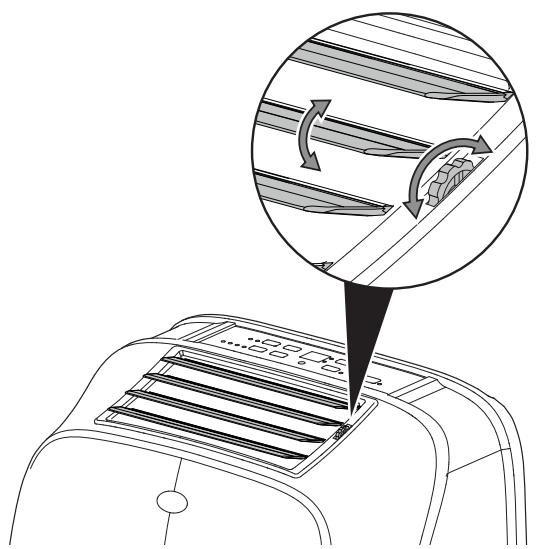

Ouverture des volets de ventilation

1. Avant de mettre l'appareil en marche, ouvre les volets de ventilation de la sortie d'air.

Branchement du câble secteur

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

• Évitez de laisser les portes et les fenêtres ouvertes.

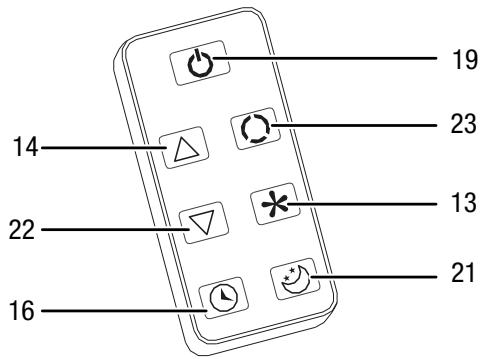

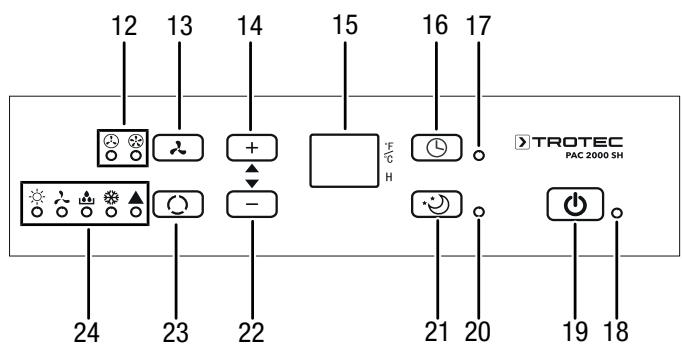

Éléments de commande

N°	Désignation	Signification
12	LED niveau de ventilation	Indique le niveau de ventilation actuel : ⊙ = niveau 1 ⊙ = niveau 2
13	Touche niveau de ventilation	Réglage du niveau de ventilation : Niveau 1 : ventilation faible Niveau 2 : ventilation forte

N°	Désignation	Signification
14	Touche Plus	Augmente la température cible (de 15 °C à 31 °C) pour le refroidissement et le chauffage Augmente le nombre d'heures de la fonction de minuterie (de 1 h à 24 h)
15	Affichage 7-segments	Affichage de la température cible en mode Refroidissement et Chauffage Affichage de la température ambiente actuelle Affichage du nombre d'heures pendant la programmation de la minuterie Affichage du code de début, voir au chapitre Défauts et pannes. Affichage °C/°F
16	Touche minuterie	Activation/désactivation de la fonction minuterie :
17	LED minuterie	S'allume lorsque la minuterie est activée
18	Voyant de fonctionnement	Indique le fonctionnement : Mettre en marche ou arrêté l'appareil
19	Touche marche/arrêt	Mise en marche et arrêt de l'appareil
20	LED mode nuit	S'allume lorsque le mode nuit est activé
21	Touche mode nuit	Activation/désactivation du mode de nuit
22	Touche Moins	Diminue la température cible (de 15 °C à 31 °C) pour le refroidissement et le chauffage Diminue le nombre d'heures de la fonction de minuterie (de 1 h à 24 h)
23	Touche mode de fonctionnement	S'élection du mode de fonctionnement : Chauffage Ventilation Déshumidification Refroidissement Automatique
24	LEDs du mode de fonctionnement	Indiquent le mode sélectionné : = Chauffage = Ventilation = Déshumidification = Refroidissement = Automatique

Un signal sonore retentit chaque fois qu'un réglage s'active.

Mise en marche de l'appareil

1. Laissez reposer l'appareil un certain temps.
2. Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.
3. Appuyez sur la touche marche/arrêt (19).

L'appareil démarre en Mode automatique. ⇒ Le voyant de fonctionnement (18) s'allume. ⇒ La température ambience actuelle apparait sur l'affichage 7-segments (15).

1. Sélectionnez le mode de fonctionnement désiré.

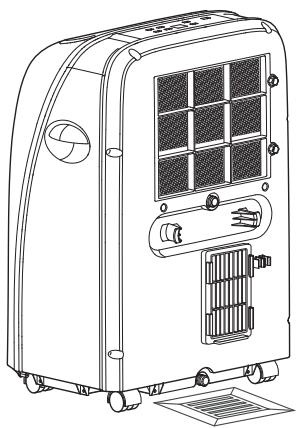

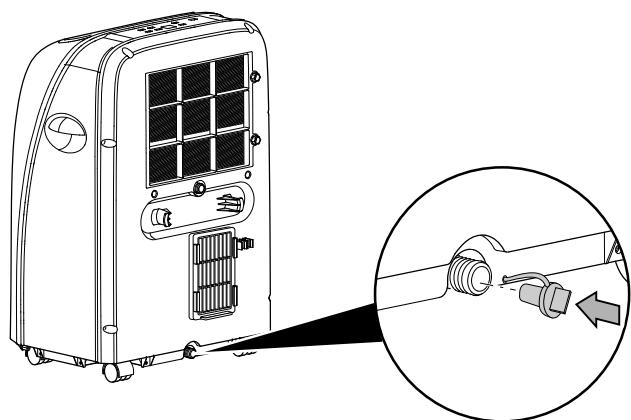

L'appareil s'éteint automatiquement si le réservoir de recapture des condensats est plein. E4 apparaît dans l'affichage 7-segments (15).

Mode de chauffage

En mode Chauffage, la pièce est chauffée jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode de fonctionnement (23) jusqu'à ce que le voyant LED mode Chauffage (24) s'allume.

Le mode Chauffage est activé. L'affichage 7-segments (15) affiche la température ambience actuelle.

1. Appuyez plusieurs fois sur la touche Plus (14) ou Moins (22) pour sélectionner la température cible désirée. La température peut être régl ance actuelle.
2. Appuyez sur la touche Ventilation (13) pour régler le niveau de ventilation souhaité.

La voyant LED Niveau de ventilation (12) du niveau sélectionné s'allume. La LED Chauffage (24) correspondant au mode Chauffage s'allume.

Une fois éteint, le ventilateur tourne encore brièvement et il est impossible d'effectuer des réglages.

Ventilation

Retirez le tuyau d'évacuation pendant le mode Ventilation.

En mode Ventilation, l'air ambiant circule et : aucun refroidissement, ainsi qu'aucune déshumidification n'ont lieu. Vous ne pouvez pas régler la température.

1. Appuyez sur la touche Mode de fonctionnement (23) jusqu'à ce que le voyant LED Ventilation (24) s'allume.
2. Appuyez sur la touche Ventilation (13) pour régler le niveau de ventilation souhaité.

Le voyant LED Niveau de ventilation (12) du niveau sélectionné s'allume. Le voyant LED Ventilation (24) correspondant au mode Ventilation s'allume. L'affichage 7-segments (15) affiche la température ambiente actuelle.

Déshumidification

Retirez le tuyau d'évacuation pendant le mode Déshumidification, sinon la déshumidification est trop faible.

En mode Déshumidification, l'appareil réduit l'humidité relative de la pièce.

La température ne peut pas être modifiée et le ventilateur fonctionne au niveau 1.

1. Appuyez sur la touche Mode de fonctionnement (23) jusqu'à ce que le voyant LED Déshumidification (24) s'allume.

Le voyant LED Vitesse de ventilation (12) du niveau de ventilation 1 s'allume. Le voyant LED Déshumidification (24) correspondant au mode Déshumidification s'allume. L'affichage 7-segments (15) affiche la température ambiente actuelle.

Si l'appareil est utilisé dans un environnement très humide, il est nécessaire de vider le condensat régulièrement (voir au chapitre Vider le condensat).

Refroidissement

En mode Refroidissement, la pièce est refroidie jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode de fonctionnement (23) jusqu'à ce que levoyant LED Refroidissement (24) s'allume. L'affichage 7-segments (15) affiche la température ambiente actuelle.
2. Appuyez plusieurs fois sur la touche Plus (14) ou Moins (22) pour sélectionner la température cible désirée. La température peut être réglée entre 15°C et 31°C par pas de 1°C.

La température cible désirée clignote pendant 5 s environ sur l'affichage 7-segments (15). Ensuite, l'affichage 7-segments (15) affiche de nouveau la température ambience actuelle.

1. Appuyez sur la touche Ventilation (13) pour régler le niveau de ventilation souhaité.

Le voyant LED Niveau de ventilation (12) du niveau sélectionné s'allume. Le voyant LED Refroidissement (24) correspondant au mode Refroidissement s'allume.

Si l'appareil est utilisé dans un environnement très humide, il est nécessaire de vider le condensat régulièrement (voir au chapitre Vidange du condensat).

Mode automatique

En mode Automatique, le refroidissement et le chauffage sont réglés en fonction de la température ambiance et de la température cible préreglée à 24°C de manière fixe.

• À une température ambiante égale ou supérieure à 24°C, l'appareil fonctionne automatiquement en mode Refroidissement jusqu'à atteindre la température cible de 24°C.
• Lorsque la température ambiente se trouve entre 22°C et 24°C, l'appareil fonctionne automatiquement en mode Ventilation.
• Lorsque la température ambiance est égale ou inférieure à 22°C, l'appareil fonctionne automatiquement en mode Chauffage.
• La température cible est préréglée de manière fixe sur 24°C et ne peut pas être modifiée manuellement.
• Appuyez sur la touche Mode de fonctionnement (23) jusqu'à ce que le voyant LED mode Automatique (24) s'allume.

L'affichage 7-segments (15) affiche la température ambiante actuelle.

1. Appuyez sur la touche Ventilation (13) pour régler le niveau de ventilation souhaité.

Le voyant LED Niveau de ventilation (12) du niveau sélectionné s'allume. Le voyant LED Automatique (24) correspondant au mode Automatique s'allume.

Raccordement du tuyau d'évacuation des condensats

Il est possible de raccorder un tuyau d'évacuation des condensats au raccord de tuyau si l'appareil est utilisé pendant une longue période ou si vous ne pouvez pas vider le bac régulièrement.

L'appareil est éteint. L'appareil est débranché.

1. z un bac collecteur approprié sous l'évacuation des condensats.

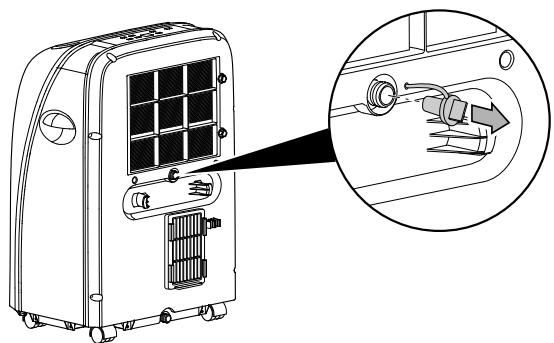

2. Retirez le bouchon en caoutchouc du raccord de tuyau (5).

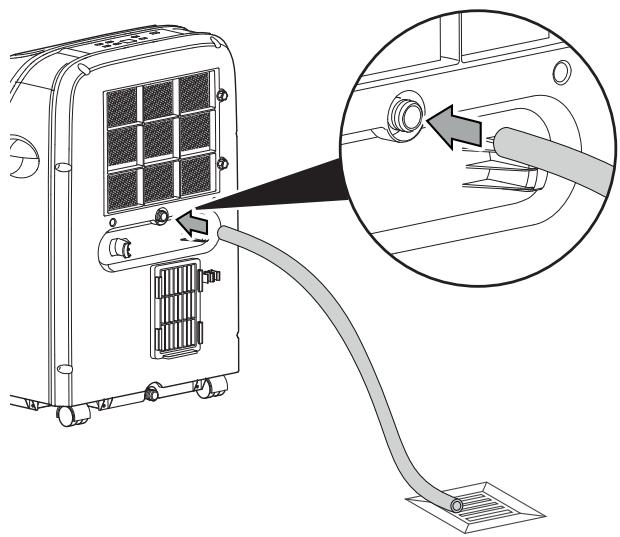

1. Connectez le tuyau d'évacuation des condensats au raccord de tuyau (5).

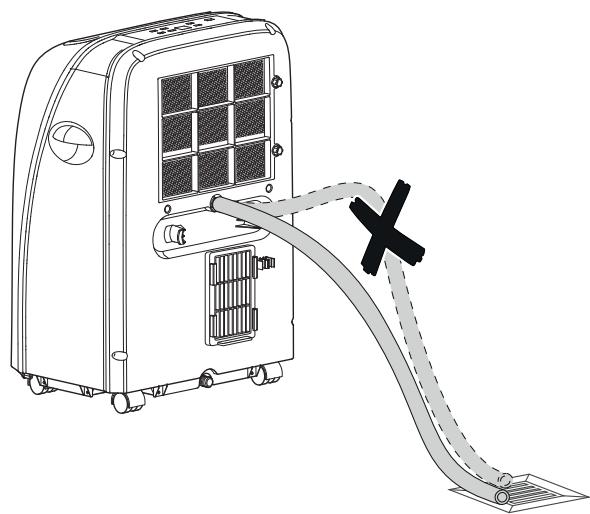

1. Posez l’autre extrémité du tuyau dans une évacuation ajustée (par ex. une canalisation ou un bac collecteur suffisamment grand). Il ne faut pas plier le tuyau d’évacuation des condensats ni l’incliner en pente ascendante, car dans ce cas, le condensat ne pourrait pas s’écouler.

Réglage de la minuterie

La minuterie est équipée de deux fonctions :

• mise en marche automatique après un nombre d'heures prédéfini. arrêt automatique après un nombre d'heures prédéfini.

La minuterie peut être programmée par palier de 1 h (de 1 h à 24 h).

Il est possible d'activer la fonction dans chaque mode. Elle peut être activée pendant le fonctionnement ou en mode veille.

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.

Mise en marche automatique

L'appareil est éteint.

1. Appuyez sur la touche Timer (16), pour activer la minuterie. Le voyant LED Minuterie (17) clignote.
2. Appuyez sur la touche Plus ou Moins (14, 22) plusieurs fois pour sélectionner le nombre d'heures désiré jusqu'à la mise en marche automatique.
3. Attendez 3 secondes pour confirmer le réglage.

Sur l'affichage 7-segments (15), le nombre d'heures jusqu'à la mise en marche automatique s'affiche pendant 3 secondes environ. ⇒ Le voyant LED minuterie (17) s'allume. ⇒ Ensuite, l'affichage 7-segments (15) s'éteint de nouveau. ⇒ L'appareil se met en marche au bout de la période définie.

1. Pour supprimer le réglage, sélectionnez le nombre d'heures 00 avec les touches Plus/Moins (14, 22).

Le voyant LED minuterie (17) s'éteint.

Indications relatives à la mise en marche automatique :

• Une séparation de l'alimentation électrique efface les réglages de la mise en marche automatique.
• La mise en marche manuelle de l'appareil désactive la mise en marche automatique.
• Si vous sélectionnez le nombre d'heures 0, la minuterie est désactivée.

Arrêt automatique

L'appareil est en marche.

1. Appuyez sur la touche Timer (16), pour activer la minuterie. Le voyant LED Minuterie (17) clignote.
2. Appuyez sur la touche Plus ou Moins (14, 22) plusieurs fois pour sélectionner le nombre d'heures désiré jusqu'à l'arrêt automatique.
3. Attendez 3 secondes pour confirmer le réglage.

Sur l'affichage 7-segments (15), le nombre d'heures jusqu'à l'arrêt automatique s'affiche pendant 3 secondes environ. ⇒ Le voyant LED minuterie (17) s'allume. ⇒ Ensuite, l'affichage 7-segments (15) affiche de nouveau la température ambience actuelle. ⇒ L'appareil s'éteint au bout de la durée programmée.

1. Pour supprimer le réglage, sélectionnez le nombre d'heures 00 avec les touches Plus/Moins (14, 22).

Le voyant LED minuterie (17) s'éteint.

Mode nuit

Le mode nuit peut être activé dans les modes Refroidissement et Chauffage.

En mode nuit, les réglages suivants sont définis :

• En mode Refroidissement, la température préréglée augmente de 1°C après une heure.

Après 2 heures, la température préréglée augmente à nouveau de 1°C. Ensuite, la température est maintenue pendant 6 heures.

Puis l'appareil s'éteint. L'appareil se trouve alors en mode veille et peut être remis en marche depuis le panneau de commande ou la télécommande.

• En mode Chauffage, la température préréglée diminue de 1°C après une heure.

Au bout 2 heures, la température préréglée diminue à nouveau de 1°C. Ensuite, la température est maintenue pendant 6 heures.

Puis l'appareil s'éteint. L'appareil se trouve alors en mode veille et peut être remis en marche depuis le panneau de commande ou la télécommande.

Procédez de la façon suivante pour activer le mode nuit :

1. Sélectionnez le mode Refroidissement ou le mode Chauffage.
2. Appuyez sur la touche mode nuit (21).

La LED correspondant au mode de fonctionnement sélectionné (23) et la LED mode nuit (20) s'allument.

1. Pressez de nouveau la touche Mode nuit (21) pour désactiver le mode nuit.

La LED mode nuit (20) s'éteint. Le niveau de ventilation revient à la configuration précédente.

Changement d'unité °c/°f

La température peut s'afficher en °C ou en °F dans l'affichage 7-segments (15).

Procédez de la manière suivante pour changer l'unité de température :

1. Appuyez simultanément sur les touches Plus (14) et Moins (22) pendant 3 secondes. La température est indiquée dans l'autre unité.

Télécommande

Vous pouvez régler tous les paramètres de l'appareil avec la télécommande fournie.

N°	Désignation	Signification
13	Touche niveau de ventilation	Réglage du niveau de ventilation : Niveau 1 : ventilation faisible Niveau 2 : ventilation forte
14	Touche Plus	Augmente la température cible (de 15 °C à 31 °C) pour le refroidissement et le chauffage Augmente le nombre d'heures de la fonction de minuterie (de 1 h à 24 h)
16	Touche minuterie	Activation/désactivation de la fonction minuterie :
19	Touche marche/arrêt	Mise en marche et arrêt de l'appareil
21	Touche mode nuit	Mise en marche et arrêt du mode nuit
22	Touche Moins	Diminue la température cible (de 15 °C à 31 °C) pour le refroidissement et le chauffage Diminue le nombre d'heures de la fonction de minuterie (de 1 h à 24 h)
23	Touche mode de fonctionnement	Sélection du mode de fonctionnement : Chauffage Ventilation Déshumidification Refroidissement Automatique

Dégivrage automatique

À une température ambiant, l'évaporateur peut geler.

L'appareil effectue alors un dégivrage automatique.

Le compresseur s'éteint et le ventilateur continue de fonctionner jusqu'à ce que le dégivrage soit fini. La durée du dégivrage peut varier.

N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Si nécessaire, videz le bac de récupération des condensats.
• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

Vérifiez le raccordement au secteur. - Vérifiez le bon état du câble électrique et de la fiche secteur. - Vérifiez le fusible ou le disjoncteur secteur. - Observez la température de fonctionnement admissible indiquée dans le chapitre des données techniques. - Le cas échéant, le réservoir de récupération des condensats est plein. Si nécessaire, videz le réservoir de récupération des condensats. L'affichage à segments ne doit pas afficher le code d'erreur E4. - Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne sans refroidir ou la puissance de refroidissement est réduite :

• Vérifiez si le mode refroidissement est activé.
• Vérifiez la position du tuyau d'évacuation. Si le tuyau d'évacuation est pié ou bouché, l'air ne peut pas être évacué. Assurez-vous que le chemin d'évacuation de l'air soit libre.
• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez la propreté du ou des filtres. Si nécessaire, nettoyez ou remplacez le ou les filtres à air.
• Vérifiez les distances minimales par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
• Vérifiez la fermeture de la fenêtre et/ou de la porte de la pièce. Le cas échéant, fermez-la. Toutefois, veuillez noter que la fenêtre doit continuer de rester ouverte pour le tuyau d'évacuation.
• Vérifiez le réglage de température de l'appareil. Réduisez la température paramétrée si elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

• Vérifiez si l'appareil présente des fuites.

Le compresseur ne se met pas en marche :

• Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
• Vérifiez si la température ambience correspond à la température cible (en mode refroidissement). Le compresseur se met en marche uniquement lorsque cette température est atteinte.
• Le compresseur démarre avec un retard de 3 min, car il est équipé d'une protection interne contre la remise en marche directe.

L'appareil est très chaud, il est bruyant ou il perd de la puissance :

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d’être remplacées ; changez la polarité, si cela est nécessaire.

Remarque

Attendez au moins 3 minutes à la fin de tous les travaux de maintenance et de réparation. Puis remettez l'appareil en marche.

Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise spécialisée dans le domaine de la technique frigorifique et climatique ou par la société Trotec.

Codes d'erreur

Les messages de défaut suivants peuvent apparaître sur l'affichage 7-segments (15):

Code défaut	Cause	Remède
E2	Panne du capteur de température température ambiente	Débranchez brioement l'appareil. Si la panne est encore présente après la remise en marche, contactez le service après-venture.
E3	Défaut du capteur de température de l'évaporateur
E5	Erreur du capteur de température du condensateur
E4	Bac de récapération des condensats plein	Videz le réservoir de récapération des condensats (vidage manuel) voir chapitre maintenance. Si la panne est encore présente, contactez le service après-venture.

Maintenance Intervalles de maintenance

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant	x			x
Nettoyage extérieur		x				x

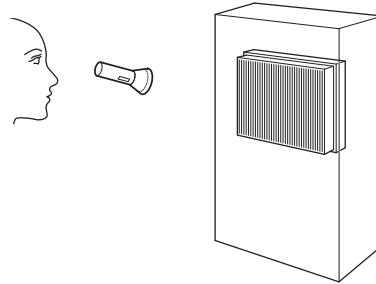

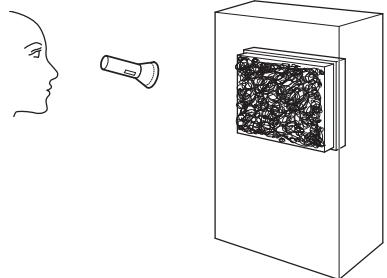

Contrôle visuel de l'intérieur de l'appareil pour détecter les encrasements		x				x
Contrôle du filtre à air pour détector d'éventuels encrasements ou corps étrangers, nettoyer ou replacer le cas échéant	x		x
Remplacement du filtre à air					x
Contrôle des déterriorations évientuelles	x
Contrôle des vis de fixation		x				x
Test						x
Vidange du bac de récapération des condensats et du tuyau d'évacuation		x

Protocole de maintenance et d'entretien

Type d'appareil :

N° d'appareil :

Intervalle de maintenance et d'entretien	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Contrôle des bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter les encrasements
Contrôle du filtré à air pour détector d'éventuels encrasements ou corps étrangers, nettoyer ou replacer le cas échéant
Remplacement du filtré à air
Contrôle des déterriorations évientuelles
Contrôle des vis de fixation
Test
Remarques :
Vidange du bac de récupération des condensats et du tuyau d'évacuation

1. Date : Signature :	2. Date : Signature :	3. Date : Signature :	4. Date : Signature :
5. Date : Signature :	6. Date : Signature :	7. Date : Signature :	8. Date : Signature :
9. Date : Signature :	10. Date : Signature :	11. Date : Signature :	12. Date : Signature :
13. Date : Signature :	14. Date : Signature :	15. Date : Signature :	16. Date : Signature :

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Éteignez l'appareil.
• Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Nettoyer le carter

Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce que de l'humidité ne pénétre pas dans le carter. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
5. Remettez le filtre à air en place.

Circuit de réfrigérant

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.

Nettoyer le filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni en usage ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Retirez le filtre à air de l'appareil.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.
2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil!
3. Insérez à nouveau le filtre à air dans l'appareil.

Vider le condensat (vidage manuel)

Les modes Refroidissement et Déshumidification produisent des condensats qui s'évacuent en grande partie avec l'air sortant.

Le reste du condensat est collecté dans le bac situé à l'intérieur de l'appareil. Il est nécessaire de vider régulièrement le condensat.

Lorsqu'une trop grande quantité de condensat s'est accumulée, l'appareil s'éteint et le signale par le code d'erreur E4 dans l'affichage à segments (15).

1. Transportez ou faites rouler l'appareil prudemment vers un endroit approprié, afin d'évacuer le condensat (par exemple un écoulement) ou placez un bac collecteur approprié sous l'évacuation des condensats.

1. Retirez le bouchon en caoutchouc de l'évacuation des condensats.

1. Laissez le condensat s'écouler.
2. Replacez le bouchon en caoutchouc sur l'évacuation des condensats. Assurez-vous que le bouchon en caoutchouc soit maintenu fermement, sinon cela pourrait entraîner une fuite d'eau non contrôlée.

L'indication E4 s'est éteinte sur l'affichage 7-segments (15) dès que le condensat a été vide.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :

• Laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Veuillez attendre de 12 à 24 heures avant de remettre l'appareil en marche! Sinon, cela pourrait endommager le compresseur et l'appareil ne fonctionnerait plus. Nous déclinons toute responsabilité dans ce cas.
• Rebranche l'appareil en mettant la fiche dans la prise de réseau.

Si vous n'utilisez pas l'appareil pendant une longue durée : - Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Annexe technique

Données techniques

Modèle	PAC 2000 SH
Puisance de refroidissement	2 kW
Capacité de déshumidification	0,8 l/h
Puisance calorifique	2 kW
Température de fonctionnement	de 15 à 35 °C
Plage de réglage de la température	15 °C à 31 °C
Débit volumique d'air max.	320 m³/h
Raccordement secteur	1/N/PE~ 220 V - 240 V / 50 Hz
Courant nominal	3,4 A
Puisance absorbée (mode refroidissement)	0,8 kW
Puisance absorbée (mode chauffage)	0,7 kW
Pression sonore	54 dB(A)
Réfrigérant	R-410A
Quantité de réfrigérant	380 g
Facteur GWP	2088
Équivalent CO2	0,79 t
Dimensions (longueur x largeur x hauteur)	305 x 420 x 636 (mm)
Distances minimales par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) :	50 cm 50 cm 50 cm 50 cm
Poids	23 kg

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de reprise que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.

L'appareil fonctionne avec un gaz à effet de serre fluoré qui peut être dangereux pour l'environnement et peut contribuer au réchauffement global de la terre s'il pénétre dans l'atmosphère. Vous trouverez des informations supplémentaires sur la plaque signalétique.

Évacuez le réfrigérant contenu dans l'appareil de manière appropriée et conformément à la législation nationale en vigueur.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais étant éliminées conformément à la directive européen 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuiliez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
